VESA Mount Adapter für 24-Zoll iMac Wenn Sie den VESA Mount Adapter an Ihrem 24-Zoll iMac installieren, können Sie Ihren Computer mit verschiedenen VESA-kompatiblen Montagelösungen wie Schwenkarmen und Wandhalterungen verwenden. Verwenden Sie den Montageadapter nur mit einer VESA-Halterung, die das Gewicht des 24-Zoll iMac auch tragen bzw. stützen kann. Ihr VESA Mount Adapter Kit beinhaltet:  Einen Montageadapter  Einen Flansch  Eine Schraube  Zwei Bolzen  Einen Sechskantschlüssel  Einen TORX-Schlüssel  Eine Schlüsselkarte Des weiteren brauchen Sie ein weiches Tuch sowie eine flache Arbeitsfläche.

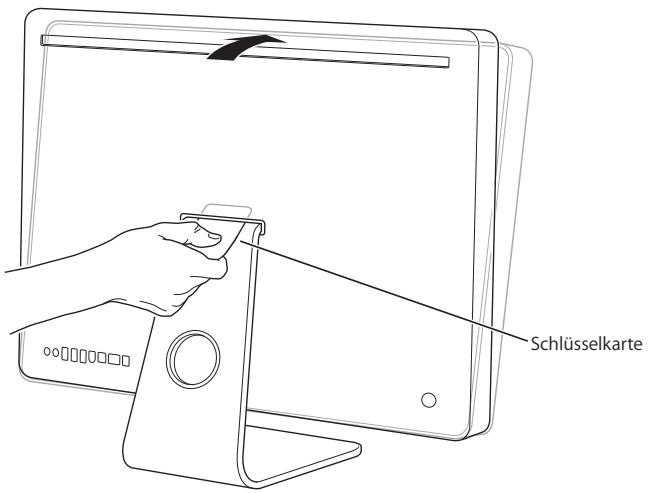

Installieren des VESA Mount Adapter an Ihrem 24-Zoll iMac Um den Montageadapter an der Rückseite Ihres 24-Zoll iMac zu installieren, befolgen Sie bitte die nachstehenden Anweisungen. Anschließend können Sie dann Ihren iMac an einer VESA-kompatiblen Montagelösung befestigen. Gehen Sie wie folgt vor, um den Montageadapter zu installieren: 1 Schalten Sie Ihren iMac aus und entfernen Sie das Netzkabel sowie alle weiteren Verbindungskabel. 2 Drehen Sie Ihren iMac so um, dass Sie seine Rückseite anschauen, und neigen Sie dann sein Oberteil so weit es geht nach vorne. 3 Öffnen Sie die Verriegelung, indem Sie die Schlüsselkarte in den Schlitz direkt über dem Aufstellfuß einführen.

Deutsch Die Schlüsselkarte sollte in einem leicht aufwärtszeigendem Winkel ca. 2 cm tief in den Schlitz eingeführt werden. Wenn die Karte tiefer eingeführt werden kann, haben Sie die Verriegelung nicht getroffen. Versuchen Sie es ggf. erneut. Schlüsselkarte Wichtig: Verwenden Sie nur die Schlüsselkarte, die zum oben beschriebenen Zweck im Kit mitgeliefert wurde. Die Verwendung eines anderen Gegenstands oder Werkzeugs kann zu Verletzungen führen und Ihren iMac beschädigen. Falls Ihre Schlüsselkarte beschädigt wurde oder abhanden kam, gehen Sie zu der folgenden Webseite, um eine Ersatzkarte zu kaufen: www.apple.com/support/imac/diy/vesa. Deutsch

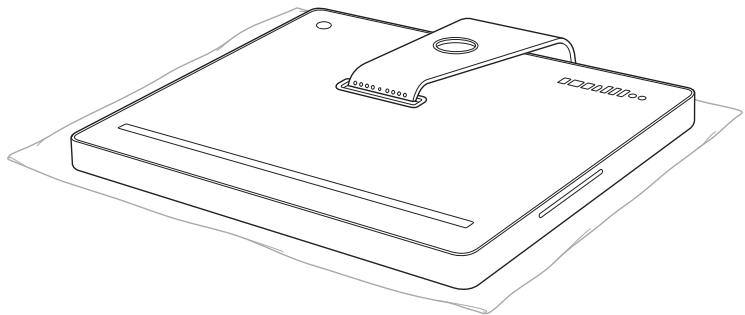

4 Neigen Sie Ihren iMac um weitere 10 Grad nach vorne, bis die 8 Schrauben am oberen Ende des Aufstellfuß sichtbar sind und der Aufstellfuß in der Verriegelungsposition eingerastet ist. Wichtig: Lassen Sie Ihren iMac in aufrechter Position stehen, bis der Aufstellfuß in der Verriegelungsposition eingerastet ist. 5 Halten Sie dann Ihren iMac an den Seiten fest und legen Sie den Computer so auf eine ebene Fläche, dass sein Bildschirm auf einem weichen Tuch oder Handtuch zum Liegen kommt und dass sein Aufstellfuß über dem Rand Ihrer Arbeitsfläche hinaus hängt.

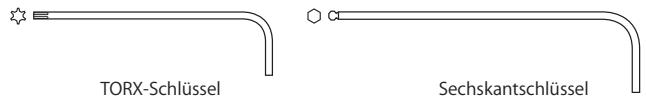

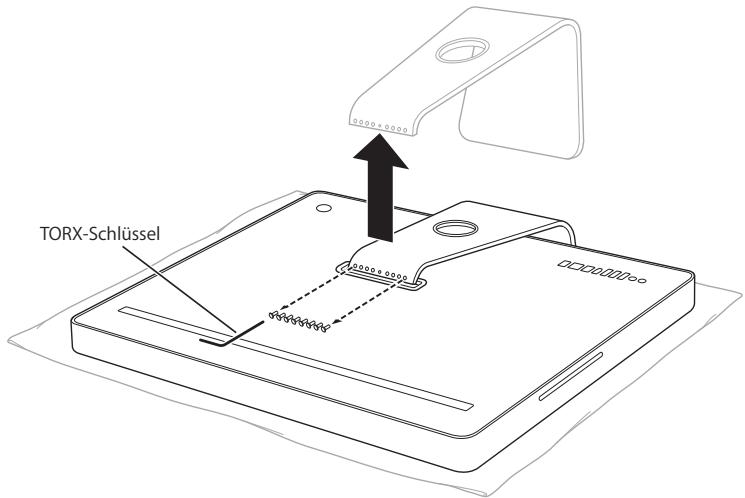

Deutsch 6 Entfernen Sie mithilfe des TORX-Schlüssels die 8 Schrauben, die den Aufstellfuß mit der Rückseite Ihres iMac verbinden. Diese Schrauben werden Sie später brauchen, um den Flansch mit Ihrem iMac zu verbinden. Heben Sie sie daher sicher auf. TORX-Schlüssel Deutsch Sechskantschlüssel

7 Entfernen Sie den Aufstellfuß und bewahren Sie ihn sicher auf, falls Sie ihn später einmal wieder benutzen möchten. TORX-Schlüssel

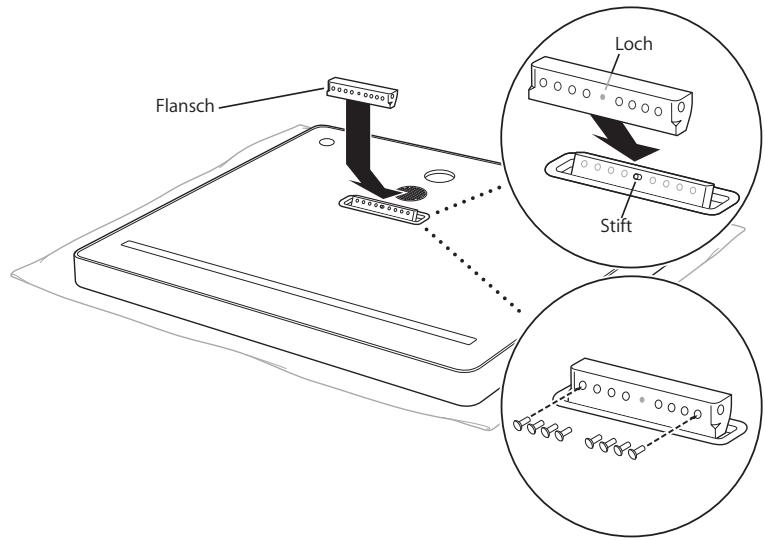

Deutsch 8 Richten Sie das Loch im Flansch mit dem kleinen Stift auf der Rückseite Ihres iMac aus, und verwenden Sie dann den TORX-Schlüssel und die zuvor vom Aufstellfuß entfernten 8 Schrauben, um den Flansch zu befestigen. Loch Flansch Stift Deutsch

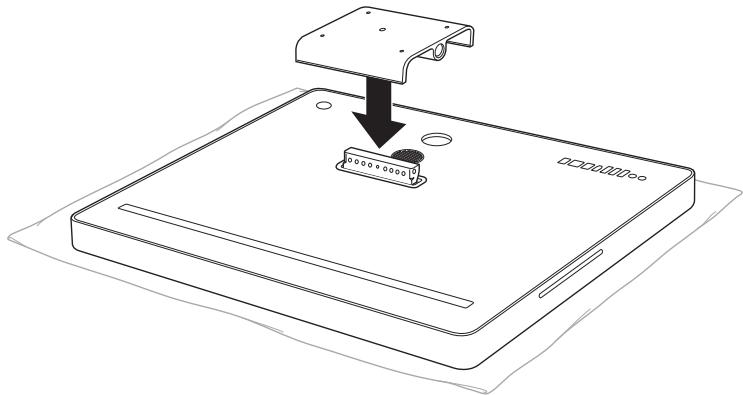

9 Platzieren Sie den Montageadapter über den Flansch. Wichtig: Belassen Sie den Flansch in der Verriegelungsposition, solange Sie den Montageadapter befestigen.

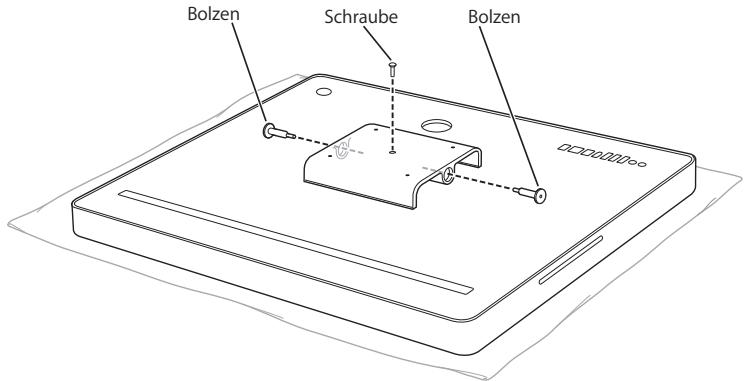

Deutsch 10 Verwenden Sie den TORX-Schlüssel, um die Schraube oben am Montageadapter zu befestigen. Verwenden Sie dann den Sechskantschlüssel und die beiden Bolzen, um den Montageadapter an der Rückseite Ihres iMac zu befestigen. Bolzen Schraube Bolzen 11 Befolgen Sie die Anweisungen, die mit Ihrer VESA-kompatiblen Montagelösung geliefert werden, um diese an Ihrem 24-Zoll iMac zu befestigen. 12 Schließen Sie die Verbindungskabel einschließlich des Netzkabels an Ihren iMac an. Deutsch
