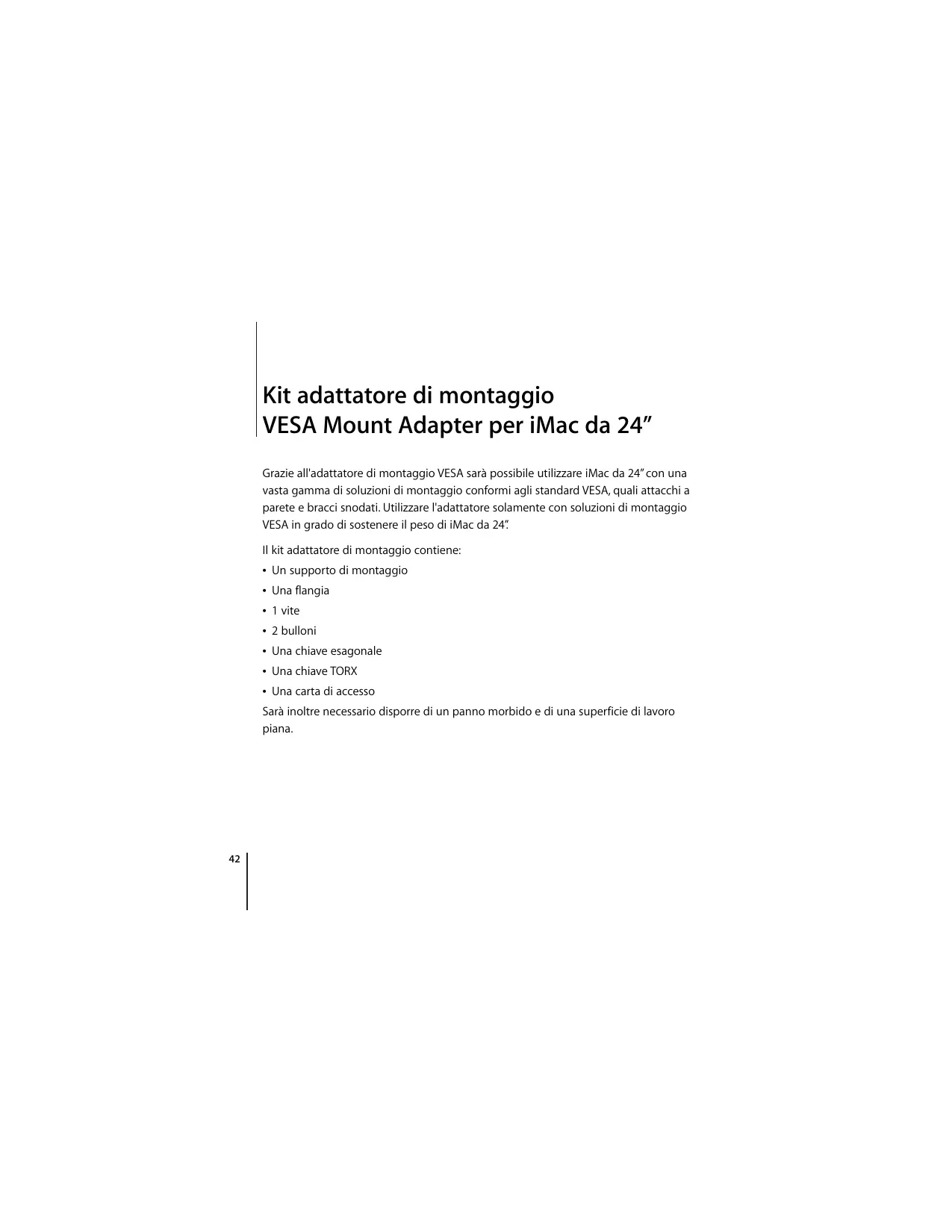

Kit adattatore di montaggio VESA Mount Adapter per iMac da 24” Grazie all'adattatore di montaggio VESA sarà possibile utilizzare iMac da 24” con una vasta gamma di soluzioni di montaggio conformi agli standard VESA, quali attacchi a parete e bracci snodati. Utilizzare l'adattatore solamente con soluzioni di montaggio VESA in grado di sostenere il peso di iMac da 24”. Il kit adattatore di montaggio contiene:  Un supporto di montaggio  Una flangia  1 vite  2 bulloni  Una chiave esagonale  Una chiave TORX  Una carta di accesso Sarà inoltre necessario disporre di un panno morbido e di una superficie di lavoro piana.

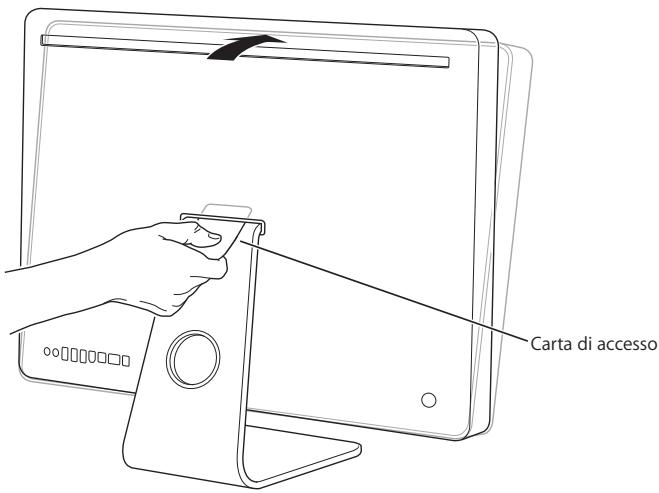

Installazione dell'adattatore di montaggio VESA su iMac da 24” Attenersi alle seguenti istruzioni per eseguire l'installazione dell'adattatore di montaggio sul retro di iMac da 24” che potrà così essere fissato a una soluzione di montaggio conforme agli standard VESA. Per installare il supporto di montaggio: 1 Spegnere iMac, scollegare il cavo di alimentazione e altri cavi eventualmente collegati. 2 Girare iMac in modo da esporne il retro, e ruotare la parte superiore in avanti fino all'arresto. 3 Sbloccare la sicura inserendo la carta di accesso nella fessura sulla parte superiore del sostegno. Italiano

La carta di accesso inclinata leggermente verso l'alto dovrebbe inserirsi nello spazio per circa due centimetri della sua lunghezza. Nel caso in cui si inserisca più in profondità, è necessario provare nuovamente cercando di centrare la sicura. Carta di accesso Importante: per eseguire questa operazione utilizzare unicamente la carta di accesso inclusa nel kit. L'utilizzo di qualunque altro oggetto o strumento potrebbe causare lesioni e potrebbe danneggiare iMac. In caso di smarrimento o danneggiamento della carta di accesso, visitare il sito www.apple.com/support/imac/diy/vesa per l'acquisto di una carta sostitutiva.

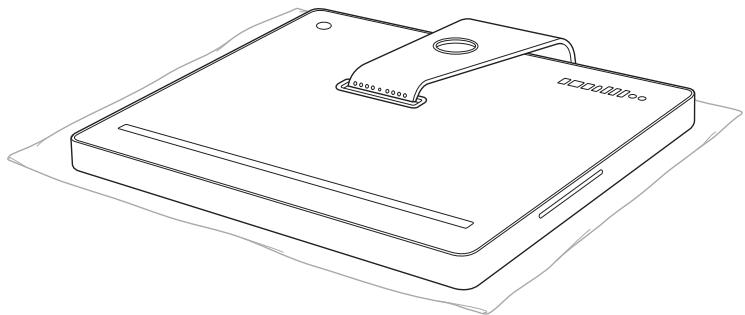

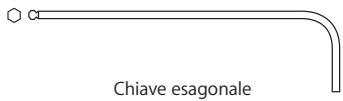

Italiano 4 Ruotare iMac in avanti di ulteriori 10 gradi fino a che le 8 viti in cima al sostegno siano visibili e il sostegno si trovi bloccato in posizione. Importante: mantenere iMac in posizione eretta fino al blocco del sostegno in posizione. 5 Posizionare un panno morbido e pulito su una superficie piana. Appoggiare delicatamente il monitor tenendolo per i lati in modo che lo schermo sia in posizione orizzontale e il sostegno sia posizionato all’esterno della superficie di lavoro. 6 Utilizzando la chiave TORX rimuovere le 8 viti che fissano il sostegno alla parte posteriore dello schermo. Conservare le viti al fine di riutilizzarle per fissare la flangia a iMac. Chiave TORX Italiano Chiave esagonale

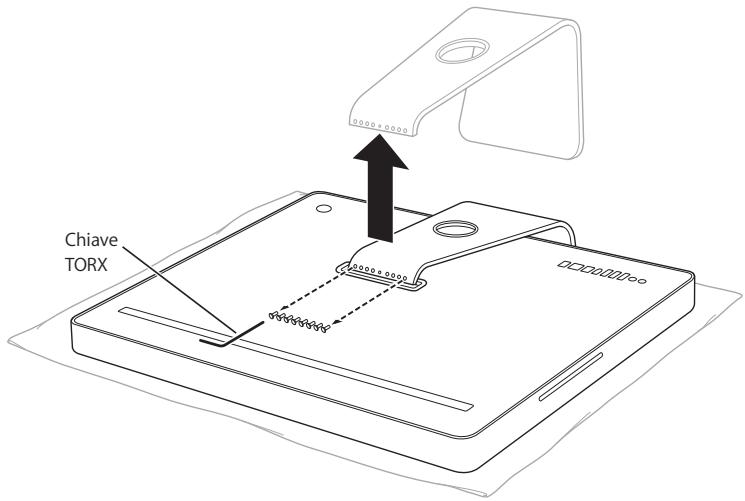

7 Rimuovere il sostegno e riporlo in un luogo sicuro in caso lo si desideri riutilizzare. Chiave TORX

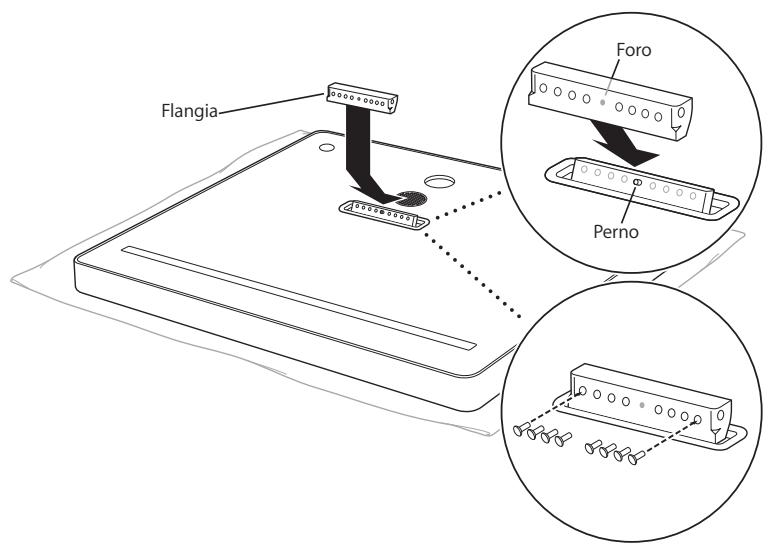

Italiano 8 Allineare il foro sulla flangia con il piccolo perno collocato sul retro di iMac, quindi fissare la flangia utilizzando la chiave TORX e le 8 viti estratte dal sostegno. Foro Flangia Perno Italiano

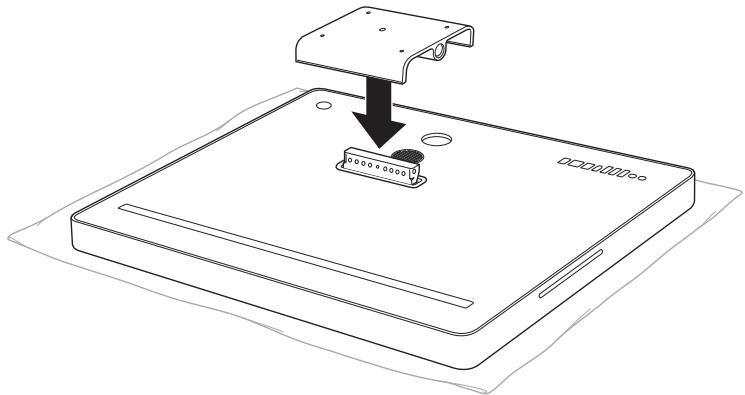

9 Posizionare il supporto di montaggio sopra la flangia. Importante: nel fissare il suppporto di montaggio, mantenere la flangia bloccata in posizione.

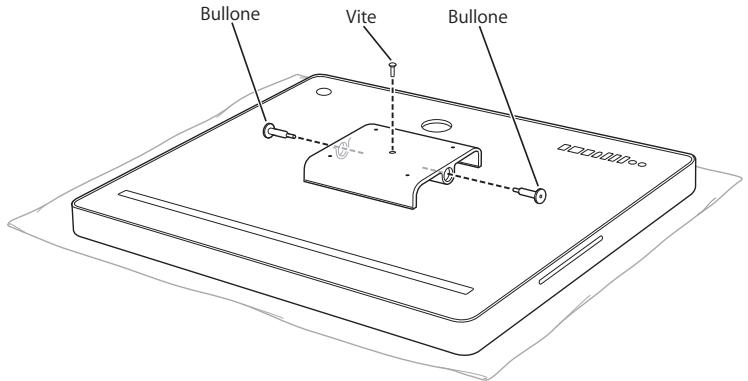

Italiano 10 Utilizzando la chiave TORX avvitare la vite sulla parte superiore del supporto di montaggio, quindi fissare il suppporto di montaggio al retro di iMac utilizzando la chiave esagonale e i due bulloni. Bullone Vite Bullone 11 Seguire le istruzioni fornite con la soluzione di montaggio VESA per fissarlo a iMac da 24”. 12 Ricollegare il cavo di alimentazione e gli altri cavi a iMac. Italiano
