BEDIENUNGSANLEITUNG GK69TCI AEG-ELECTROLUX

Induktions-Glaskeramikkochfeld

Mehr zu unserem Denken finden Sie unter at

www.electrolux.com

Inhalt

Sicherheitshinweise	2
Gerätebeschreibung	3
Bedienung des Geräts	5
Tipps zum Kochen und Braten	10
Wartung und Reinigung	12

Was tun, wenn...	12
Entsorgung	14
Montageanweisung	14
Kundendienst	17
Garantie, Garanzia, Guarantee	17

Änderungen vorbehalten

Sicherheitshinweise

Warnung! Bitte halten Sie sich an die vorliegenden Anweisungen. Im anderen Fall entfällt bei auftretenden Schäden der Garantieanspruch.

Bestimmungsgemäße Verwendung

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.
• Umbauten oder Veränderungen am Gerät sind nicht zulässig.
• Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare Gegenstände (z.B. Folien, Kunststoff, Aluminium) nicht auf dem Gerät oder in dessen Nähe abstellen oder lagern.

Sicherheit für Kinder

• Halten Sie Kleinkinder grundsätzlich fern.
• Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten lassen.
• Um ein unbeabsichtigtes Einschalten durch Kleinkinder und Haustiere zu verhindern, empfehlen wir, die Kindersicherung zu aktivieren.

Allgemeine Sicherheit

• Montage und Anschluss des Gerätes dürfen nur durch ausgebildete und autorisierte Fachkräfte vorgenommen werden.
• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
• Bei Störungen am Gerät oder bei Schäden an der Glaskeramik (Sprünge, Brüche bzw. Risse) muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden, um einen möglichen Stromschlag zu vermeiden.
• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften durchgeführt werden.

Sicherheit während der Benutzung

• Aufkleber und Folien von der Glaskeramik entfernen.
• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.
• Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes Kochgeschirr gelangen.
• Überhitzte Fette und Öle entzünden sich sehr schnell. Warnung! Brandgefahr!

- Schalten Sie nach jedem Gebrauch die Kochzonen aus.

- Nutzer mit implantierten Herzschrittmachern sollten einen Mindestabstand des Oberkörpers von 30 cm zu eingeschalteten Induktions-Kochfzonen einhalten.

- Verbrennungsgefahr! Gegenstände aus Metall wie z.B. Messer, Gabeln, Löffel und Topfdeckel nicht auf das Kochfeld legen, da sie heiss werden können.

Sicherheit beim Reinigen

• Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein.
• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

So vermeiden Sie Schäden am Gerät

• Die Glaskeramik kann durch herabfallende Gegenstände beschädigt werden.
• Stöße mit dem Kochgeschirr können den Rand der Glaskeramik beschädigen.

• Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigten Böden können beim Verschieben die Glaskeramik verkratzen.

• Schmelzbare Gegenstände und Überkochendes können auf der Glaskeramik einbrennen und sollten sofort entfernt werden.
  • Die Kochzonen nicht mit leerem oder ohne Kochgeschirr benutzen.

• Das Leerkochen von Töpfen und Pfannen vermeiden. Es kann Beschädigungen am Kochgeschirr oder der Glaskeramik verursachen.

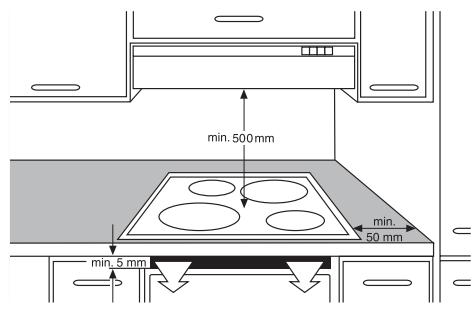

• Der Lüftungsspalt von 5 mm zwischen der Arbeitsplatte und der darunterliegende Möbelfront darf nicht verdeckt werden.

Gerätebeschreibung

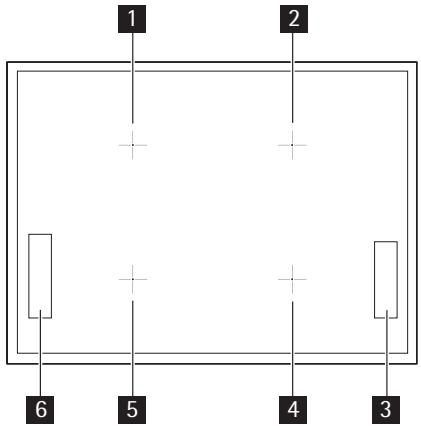

Ausstattung Kochfeld

1 2 6 5 4 3

1 Induktions-Kochzone 2300W mit Power-Funktion 3200W
2 Induktions-Kochzone 2300W mit Power-Funktion 3200W
3 Bedienfeld
4 Induktions-Kochzone 2300W mit Power-Funktion 3200W
5 Induktions-Kochzone 2300W mit Power-Funktion 3200W
6 Bedienfeld
Das Kochfeld ist in vier Kochzonen gegliedert. In jeder Kochzone befindet sich unter

der Glaskeramik ein Induktionsheizkörper, dessen Mitte jeweils mit einem Kreuz auf der Glaskeramikfläche markiert ist. Kochgeschirr kann auf jeder Kochzone beliebig platziert werden. Die Kreuz-Markierung muss jedoch durch Kochgeschirr voll bedeckt sein. Der Boden des Kochgeschirrs muss einen Durchmesser zwischen 125 - 210 mm besitzen.

Kochen über zwei Kochzonen

Größeres Kochgeschirr kann auf zwei Kochzonen gleichzeitig erhitzt werden. Für diesen Zweck ist eine der beiden Kochzonen auf der linken oder der rechten Seite des Kochfelds geeignet.

1. Das Kochgeschirr muss in der Mitte der beiden Kochzonen stehen.
   Dabei müssen beide Kreuz-Markierungen mindestens bis zur Mitte durch das Kochgeschirr verdeckt sein.
2. Stellen Sie für beide Kochzonen die gleiche Kochstufe ein (max. Kochstufe 8).

Bei verschiedenem Kochgeschirr kann es auch zu Unterschieden in der Wärmeverteilung kommen. Verwenden Sie daher für optimale Kochergebnisse Kochgeschirr mit schweren flachen Böden.

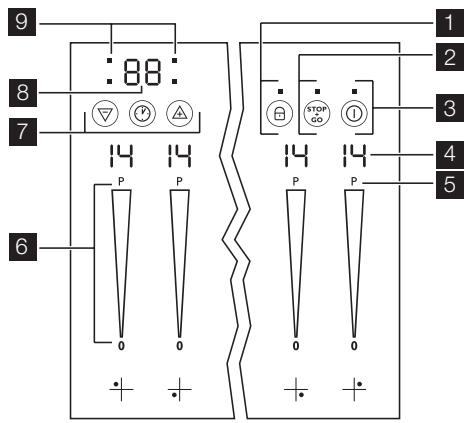

Ausstattung Bedienfeld

9 8 7 6 P 0 0 :88: 14 14 STOP GO 14 14 P 0 0 +• +• 1 2 3 4 5

1 Kindersicherung mit Kontrolllampe

Touch Control Sensorfelder

Das Gerät wird mit Touch Control Sensorfeldern bedient. Die Funktionen werden durch Berühren der Sensorfelder gesteuert und durch Anzeigen und akustische Signale bestätigt. Berühren Sie nur die Sensorfelder,

2 Stop+Go mit Kontrolllampe
3 Ein/Aus mit Kontrolllampe
4 Kochstufenanzeige
5 Power-Funktion
6 Kochstufenauswahl
7 Timer
8 Timer-Anzeige
9 Kochzonen-Anzeigen/Timer-Funktion

welche die gewünschte Funktion aktivieren. Decken Sie andere Sensorfelder nicht ab.

Wird die Bedienleiste länger als 6 Sekunden berührt, ertönt ein akustisches Signal und das Gerät schaltet sich ab.

Sensorfeld		Funktion
1	Ein / Aus	Gerät ein- und ausschalten
	Kindersicherung	Bedienfeld für Kinder sperren
STOP+GO	STOP+GO	Warmhaltestufe ein-/ausschalten
P	Power	Power-Funktion ein-/ausschalten
	Timer	Timer Auswahl
+	Einstellungen erhöhen	Timer-Zeit erhöhen
	Einstellungen verringern	Timer-Zeit reduzieren

Anzeigen

Anzeige		Beschreibung
		Kochzone ist ausgeschaltet
	Warmhaltestufe	Warmhaltestufe STOP+GO ist eingestellt
	Kochstufen	Kochstufe ist eingestellt
	Ankoch-Automatik	Ankoch-Automatik ist aktiv
	Fehler	Fehlfunktion ist aufgetreten
	Topferkennung	Kochgeschirr ist ungeeignet oder zu klein bzw. es ist kein Kochgeschirr aufgesetzt
	Restwärme	Kochzone ist noch warm
	Kindersicherung	Verriegelung/Kindersicherung ist eingeschaltet
	Power	Power-Funktion ist eingeschaltet
	automatische Abschaltung	Abschaltung ist aktiv

Restwärmeanzeige

Warnung! Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten brauchen die Kochzonen eine gewisse Zeit zum Abkühlen. Restwärmeanzeige beachten .

Restwärme kann zum Schmelzen und Warmhalten von Speisen genutzt werden.

Die Induktions-Kochzonen erzeugen die erforderliche Wärme zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird durch die Restwärme des Kochgeschirrs nur sehr wenig erhitzt.

Bedienung des Geräts

Benutzen Sie für die Induktions-Kochzonen nur geeignetes Kochgeschirr.

Gerät ein- und ausschalten

	Bedienfeld	Anzeige	Kontrolllampe
Einschalten	1 Sekunde 1 berühren	∅ / H	leuchtet.
Ausschalten	1 Sekunde 1 berühren	H / keine	erlischt.

Nach dem Einschalten muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät automatisch aus

Kochstufe einstellen

	Bedienfeld	Anzeige
Kochstufe einstellen	die gewünschte Kochstufe mit dem Finger berühren, gegebenenfalls nach oben oder unten korrigieren	1 / 14 bis P
Ausschalten	Berühren 0	0

Bedienfeld ver-/entriegeln

Das Bedienfeld kann mit Ausnahme des Sensorfeldes "Ein/Aus" jederzeit verriegelt

werden, um ein Verstellen der Einstellungen, z.B. durch Darüberwischen mit einem Lappen, zu verhindern.

	Bedienfeld	Anzeige
Einschalten	Berühren ☑	☐ (für 4 Sekunden)
Ausschalten	Berühren ☑	vorher eingestellte Kochstufe

i Beim Ausschalten des Gerätes wird die Verriegelung automatisch ausgeschaltet.

Die Funktion STOP+GO ein- und ausschalten

Warmhaltestufe und wieder in die vorher eingestellte Kochstufe

Die STOP+GO Funktion schaltet alle eingeschalteten Kochzonen gleichzeitig in die

	Bedienfeld	Anzeige
Einschalten	Berühren STOP GO	U
Ausschalten	Berühren STOP GO	vorher eingestellte Kochstufe (nicht Ankoch-Automatik oder Power-Funktion)

i STOP+GO unterbricht die Timer-Funktionen nicht.
i STOP+GO verriegelt das gesamte Bedienfeld außer dem Sensorfeld ①.

Kochstufe mit der Ankoch-Automatik schaltet die Kochzone für eine bestimmte Zeit auf die volle Leistung und schaltet dann automatisch auf die eingestellte Kochstufe zurück.

Ankoch-Automatik verwenden

Alle Kochzonen sind mit einer Ankoch-Automatik ausgestattet. Beim Einstellen einer

Schritt	Bedienfeld	Anzeige
1.	Berühren P	P
2.	Fahren Sie mit Ihrem Finger nach unten von P, um die gewünschte Kochstufe zu wählen zwischen I und I3	I3 / I nach 5 Sekunden R. Solange R angezeigt wird, arbeitet das Gerät mit voller Leistung. Nach Ablauf des Ankochstoßes wird die Kochstufe I3 / I wieder angezeigt.

Die Dauer des automatischen Ankochstoßes ist abhänig von der eingestellten Kochstufe

Kochstufe	Dauer des Ankochstoßes [min:sek]
1	0:12
2	0:12
3	1:21
4	3:07
5	4:24
6	5:51
7	8:12
8	10:12
9	10:36
10	2:01
11	2:01
12	2:28
13	2:52
14	---

Kindersicherung verwenden

Die Kindersicherung verhindert eine unerwünschte Benutzung des Gerätes.

Kindersicherung einschalten

Schritt	Bedienfeld	Anzeige/Signal
1.	1 Gerät einschalten (keine Kochstufe einstellen)
2.	Berühren Sie 6 für 4 Sekunden
Die Kindersicherung ist eingeschaltet.

Kindersicherung ausschalten

Schritt	Bedienfeld	Anzeige/Signal
1.	1 Gerät einschalten (keine Kochstufe einstellen)
2.	Berühren Sie 2 für 4 Sekunden	3 leuchtet
3.	1 Gerät ausschalten.
Die Kindersicherung ist ausgeschaltet.

i Die Kindersicherung kann nur ein- oder ausgeschaltet werden, wenn keine Kochstufe gewählt ist.

Kindersicherung überwinden

Die Kindersicherung kann auf diese Weise für einen einzelnen Kochvorgang ausgeschaltet werden; sie bleibt danach aktiviert.

Schritt	Bedienfeld	Anzeige/Signal
1.	1 Gerät einschalten	L
2.	Berühren Sie 6 für 4 Sekunden	0 leuchtet

Bis zum nächsten Ausschalten des Gerätes kann es normal benutzt werden. Nach dem Ausschalten des Gerätes ist die Kindersicherung wieder aktiviert.

i Nach dem Umgehen der Kindersicherung muss eine Kochstufe oder eine Funktion innerhalb von ca. 10 Sekunden eingestellt werden, sonst schaltet sich das Gerät automatisch aus.

gung, z.B. um eine große Menge Wasser schnell zum Kochen zu bringen. Die Power-Funktion wird für höchstens 8 Minuten aktiviert. Danach schaltet die Induktions-Kochzone automatisch auf Kochstufe 14 um.

Power-Funktion ein-/ausschalten

Die Power-Funktion P stellt den Induktions-Kochzonen zusätzliche Leistung zur Verfü-

	Bedienfeld	Anzeige
Einschalten	berühren P	P

	Bedienfeld	Anzeige
Ausschalten	Eine Kochstufe berühren	1 / 14

Power-Management

Die Kochzonen des Kochfeldes verfügen über eine maximale Leistung.

Die maximale Leistung ist erreicht, wenn für alle Kochzonen Kochstufe 13 eingestellt ist. Zwei Kochzonen bilden ein Paar, (siehe Abbildung), d.h. zwischen diesen Kochzonen teilt das Power-Management die maximal verfügbare Leistung auf.

Wenn für eine Kochzone die Power-Funktion gewählt wurde, stellt das Power-Management die zusätzliche Leistung für diese Kochzone zulasten der anderen Kochzone des Paares zur Verfügung.

Beispiel: an einer Kochzone ist die Kochstufe 13 gewählt. Für die dazugehörige Kochzone wird die Power-Funktion eingeschaltet. Die Power-Funktion wird ausgeführt, aber Kochstufe 13 bei einer Kochzone und gleichzeitig Power-Funktion bei der anderen Kochzone eines Paares überschreitet die maximale Leistung für beide. Daher reduziert das Power-Management die Leistung der zuerst eingeschalteten Kochzone von 13 auf zum Beispiel 13 und die Anzeige dieser Kochzone wechselt zwischen 5 und 5 und bleibt dann auf der zur Zeit maximal möglichen 5 stehen (Ob die Anzeige zwischen 13 und 5 bzw. 13 und 3 oder anderen Werten wechselt, hängt vom Gerätetyp und der Kochzonengröße ab.).

Timer verwenden

Funktion	Voraussetzung	Ergebnis nach Ablauf der Zeit
Abschaltautomatik	bei einer eingestellten Kochstufe	akustisches Signal00 blinktKochzone schaltet aus
Kurzzeitmessser	bei nicht verwendeten Kochzonen	akustisches Signal00 blinkt

Wurde nur ein Kurzzeitmesser eingestellt, kann dieser nur bei eingeschaltetem Gerät geändert werden.

Wird zusätzlich zu einem eingestellten Timer an dieser Kochzone eine Koch-

Kochzone auswählen

stufe eingestellt, wird die Kochzone nach Ablauf der eingestellten Zeit ausgeschaltet.

Wird eine Kochzone ausgeschaltet, wird auch die Timer-Funktion ausgeschaltet.

Schritt	Bedienfeld	Anzeige
1.	Einmal berühren	Kontrolllampe der ersten Kochzone blinkt	00
2.	Einmal berühren	Kontrolllampe der zweiten Kochzone blinkt	00
3.	Einmal berühren	Kontrolllampe der dritten Kochzone blinkt	00
4.	Einmal berühren	Kontrolllampe der vierten Kochzone blinkt

i Sind weitere Timer-Funktionen eingestellt, wird nach einigen Sekunden die kürzeste verbleibende Zeit der Timer-

Funktionen angezeigt und die entsprechende Kontrolllampe blinkt.

Zeit einstellen

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählte Kochzone blinkt
2.	oder ▲ berühren ▼	00 bis 99 Minuten
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.Die Zeit ist eingestellt.Die Zeit läuft rückwärts ab.

Timer-Funktion ausschalten

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt schnellerVerbleibende Zeit wird angezeigt
2.	Berühren	Die verbleibende Zeit zählt rückwärts bis 00 .
Die Kontrolllampe erlischt.Die Timer-Funktion für die ausgewählte Kochzone wird ausgeschaltet.

Zeit verändern

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt schnellerVerbleibende Zeit wird angezeigt
2.	oder ▲ berühren ▼	01 bis 99 Minuten
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.Die Zeit ist eingestellt.Die Zeit läuft rückwärts ab.

Verbleibende Zeit einer Kochzone anzeigen

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswählen	Kontrolllampe der ausgewählten Kochzone blinkt schneller Verbleibende Zeit wird angezeigt
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.

Akustisches Signal ausschalten

Schritt	Bedienfeld	Akustisches Signal
1.	Berühren	Akustische Quittierung.
Akustisches Signal verstummt.

Automatische Abschaltung

Kochfeld

• Wird nach dem Einschalten des Kochfelds nicht innerhalb von ca. 10 Sekunden eine Kochstufe eingestellt, schaltet sich das Kochfeld automatisch ab.
• Werden ein oder mehrere Sensorfelder durch Gegenstände wie eine Pfanne usw. verdeckt und zwar länger als ca. 10 Sekunden, dann ertönt ein Signal und die Kochzone schaltet sich automatisch ab.
• Werden alle Kochzonen ausgeschaltet, schaltet sich das Kochfeld nach ca. 10 Sekunden automatisch aus.

Bedienfeld

- Wird das Gerät ausgeschaltet oder wenn ein oder mehrere Sensorfelder am Bedienfeld mehr als 10 Sekunden verdeckt sind, ertönt ein akustisches Signal. Das akustische Signal schaltet sich selbst wieder

aus, wenn die Sensorfelder abgedeckt werden.

Induktions-Kochzonen

• Im Fall von Überhitzung (d.h. wenn ein Topf mit Sauce völlig eintrocknet) schaltet sich die Kochzone automatisch ab. 📄 wird angezeigt. Vor der erneuten Verwendung mus die Kochzone auf ⏻ gestellt werden und abgekühlt sein.
• Wird nicht geeignetes Geschirr verwendet, leuchtet F in der Anzeige und nach 2 Minuten schaltet sich die Anzeige der Kochzone aus.
• Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die Kochstufe nicht verändert, schaltet sich die entsprechende Kochzone automatisch aus. 📄 wird angezeigt. Vor der erneuten Verwendung muss die Kochzone auf Ⓗ gestellt werden.

Kochstufe	Abschaltung nach
1 - 3	6 Stunden
4 - 7	5 Stunden
8 - 9	4 Stunden
10 - 14	1,5 Stunden

Tipps zum Kochen und Braten

i Acrylamidhinweis

Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheit-

liche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

Kochgeschirr für Induktions-Kochzonen

Geschirrmaterial	geeignet
Stahl, Stahlemail	+
Gusseisen	+
Rostfreier Edelstahl	+*
Mehrschicht-Kochgeschirrboden	+*
Aluminium, Kupfer, Messing	-
Glas, Keramik, Porzellan	-

* Kochgeschirr für Induktions-Kochzonen wird vom Hersteller entsprechend gekennzeichnet.

Eignungsprüfung

Kochgeschirr ist für Induktion geeignet, wenn ...

• ... etwas Wasser auf einer Induktions-Kochzone mit der höchsten Kochstufeneinstellung innerhalb kurzer Zeit erhitzt wird.
• ... ein Magnet am Geschirrboden haften bleibt.

Bestimmtes Kochgeschirr kann während des Betriebs auf Induktions-Kochzonen Geräusche erzeugen. Diese Geräusche sind keine Störung des Geräts und die Funktion wird in keiner Weise beeinträchtigt.

Geschirrboden

Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

Pfannengröße

Induktions-Kochzonen passen sich der Größe des Geschirrbodens bis zu einer be-

stimmten Grenze automatisch an. Allerdings muss der magnetische Teil des Kochgeschirrbodens einen Mindestdurchmesser je nach Größe der Kochzone aufweisen. Nicht geeignet ist Kochgeschirr mit einem Bodendurchmesser kleiner als 12 cm.

Tipps zum Energiesparen

Setzen Sie das Kochgeschirr grundsätzlich vor dem Einschalten der Kochplatte auf.
Verschließen Sie das Kochgeschirr, wenn möglich, immer mit einem Deckel.

Anwendungsbeispiele zum Kochen

Die Angaben in den folgenden Tabellen sind Richtgrößen.

Kochstufe	Garvorgang	geeignet für	Zeit	Hinweise/Tipps
0		Position Aus
1	Warmhalten	Warmhalten von gegarten Speisen	nach Bedarf	Abdecken
1-3	Schmelzen	Sauce Hollandaise, Schmelzen von Butter, Schokolade, Gelatine	5-25 Min.	Zwischendurch um-rühren
1-3	Stocken	Schaumomelett, Eierstich	10-40 Min.	Mit Deckel garen
3-5	Quellen	Quellen von Reis und Milchgerichten Erhitzen von Fertiggerichten	25-50 Min.	Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte zwischendurch um-rühren
5-7	Dämpfen Schmoren	Dünsten von Gemüse und Fisch, Schmoren von Fleisch	20-45 Min.	Bei Gemüse wenig Flüssigkeit zugeben (einige Esslöffel)
7-9	Kochen	Dämpfen von Kartoffeln	20-60 Min.	Verwenden Sie nur wenig Flüssigkeit, z.B. max. 1⁄4 l Wasser für 750 g Kartoffeln
7-9	Kochen	Kochen größerer Speisemengen, Eintopfgerichte und Suppen	60-150 Min.	Bis zu 3 l Flüssigkeit plus Zutaten
9-12	Mildes Braten	Schnitzel, Cordon bleu, Kotelett, Frika-dellen, Bratwürste, Leber, Mehlschwit-ze, Eier, Eierku-chen, Krapfen frittieren	Nach Bedarf	Zwischendurch wenden
12-13	Starkes Braten	Kartoffelpuffer, Lendenstücke, Steaks, Flädle (als Suppen-einlage)	5-15 Min. pro Pfan-ne	Zwischendurch wenden
14	Ankochen Anbraten Frittieren	Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites

Die Power-Funktion ist für das Erhitzen großer Flüssigkeitsmengen geeignet.

Wartung und Reinigung

⚠️ Warnung! Scharfe Gegenstände und scheuernde Reinigungsmittel beschädigen das Gerät. Gerät reinigen und die Rückstände mit Wasser und Spülmittel nach jeder Benutzung des Geräts entfernen. Auch alle Spülmittelreste entfernen!

i Kratzer oder dunkle Flecken in der Glaskeramik lassen sich nicht mehr entfernen, beeinträchtigen jedoch die Funktion des Geräts nicht.

Gerät nach jedem Gebrauch reinigen

1. Entfernen Sie zuckerhaltige Spritzer, Kunststoffreste oder Folienreste sofort

mit einem Schaber. Einen Reinigungsschaber schräg zur Glaskeramikfläche ansetzen und die Verschmutzungen mit gleitender Klinge entfernen. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen. Dann das Gerät mit einem sauberen Tuch trockenreiben.

1. Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen sollten nach dem Abkühlen des Gerätes mit einem Glaskeramik- oder Edelstahlreiniger entfernt werden.

Was tun, wenn...

Problem/Anzeige	Mögliche Ursache	Abhilfe
Die Kochzonen lassen sich nicht einschalten oder funktionieren nicht	Seit dem Einschalten des Gerätes sind mehr als 10 Sekunden vergangen	Gerät wieder einschalten.
	Die Verriegelung ist eingeschaltet L	Verriegelung ausschalten (siehe Kapitel "Bedienfeld verriegeln/entriegeln")
	Die Kindersicherung ist eingeschaltet L	Kindersicherung deaktivieren (siehe Kapitel "Kindersicherung")
	Mehrere Sensorfelder wurden gleichzeitig berührt	Nur ein Sensorfeld berühren
	Automatische Abschaltung wurde ausgelöst	Eventuell auf dem Bedienfeld liegende Gegenstände (Topf o.ä.) entfernen. Gerät wieder einschalten
	Auf dem Bedienfeld steht Wasser oder das Bedienfeld ist mit Fettspritzern bedeckt	Bedienfeld abwischen
	STOP+GO ist aktiviert ☐	STOP+GO ausschalten
Display schaltet ständig zwischen zwei Kochstufen um	Das Power-Management reduziert automatisch die Leistung dieser Kochzone	Siehe hierzu den Abschnitt "Power-Funktion ein-/ausschalten"
Die Restwärme-Anzeige zeigt nichts an	Die Kochzone ist nur kurz in Betrieb gewesen und daher noch nicht heiß	Sollte die Kochzone eigentlich heiß sein, rufen Sie bitte den lokalen Kundendienst.
F leuchtet	Ungeeignetes Kochgeschirr	Geeignetes Geschirr verwenden
	Kein Kochgeschirr auf der Kochzone	Kochgeschirr aufsetzen
	Geschirrboden-Durchmesser ist für die Kochzone zu klein	Auf kleinere Kochzone wechseln Geeignetes Kochgeschirr verwenden
- leuchtet	Automatische Abschaltung wurde ausgelöst	Gerät ausschalten. Gerät wieder einschalten
E und eine Zahl werden angezeigt	Fehler in der Elektronik	Gerät einige Minuten vom Netz trennen (Sicherung der Hausinstallation herausnehmen). Wird E nach dem Einschalten erneut angezeigt, kontaktieren Sie bitte Ihren Kundendienst
Beim Abschalten des Gerätes ertönt ein Signalton	Das Bedienfeld ist ganz oder teilweise durch Gegenstände bedeckt.	Gegenstände entfernen.
Akustisches Signal wiederholt sich 6x , das Gerät schaltet sich selbst ab	Ein oder mehrere Sensorfelder wurden länger als ca. 10 Sekunden abgedeckt	Sensorfeld frei machen
Signalton ertönt und Gerät schaltet sich ein und wieder aus; nach 5 Sekunden ertönt ein weiterer Signalton	Das Ein/Aus Sensorfeld wurde verdeckt, z.B. durch einen Lappen	Keine Gegenstände auf dem Bedienfeld ablegen

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren lokalen Kundendienst.

Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bei Fehlbedienungen des Geräts kann der Besuch des Kundendienst-Technikers bzw. des Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.

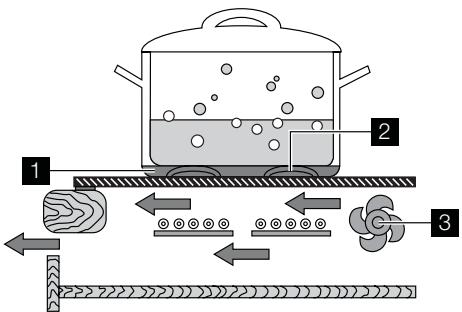

Betriebsgeräusche

Folgende Geräusche können beim Betrieb von Induktions-Kochzonen, je nach Material und Verarbeitung des Bodens, im Kochgerät entstehen.

• Prasseln 1
  bei Verwendung von Kochgeschirr aus verschiedenem Materialien (Sandwichkonstruktion)
• Pfeifen 1 beim Betrieb einer einzelnen Kochzone oder mehrerer Kochzonen mit hohen Leis-

tungen, wenn Kochgeschirr aus verschiedenen Materialien (Sandwich-Bauweise) verwendet wird

- Brummen 2 kann bei hohen Leistungsstufen auftreten

• Klicken 2 bei elektrischen Schaltvorgängen

- Rauschen, Surren 3 Das Gerät ist mit einem Ventilator zur Kühlung der Elektronik ausgestattet. Beim Bertieb des Ventilators ist ein surrendes oder rauschendes Geräusch höhrbar, das sich je nach Leistung ändern und auch nach dem Ausschalten des Gerätes noch eine Weile andauern kann.

Die beschriebenen Geräusche sind normal und beziehen sich nicht auf Störungen.

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Altgerät

Das Symbol 🚗 auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit

werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

i Wohin mit den Altgeräten?
Überall dort, wo neue Geräte verkauft werden oder Abgabe bei den offiziellen S.EN.S-Sammelstellen oder offiziellen S.EN.S-Recyclern. Die Liste der offiziellen S.EN.SSammelstellen findet sich unter www.sens.ch.

⚠️ Warnung! Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, vor der Entsorgung unbrauchbar machen. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.

Montageanweisung

Sicherheitshinweise

Warnung! Unbedingt lesen!

Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind ein-

zuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling etc.). Die Montage darf nur von einer Fachkraft ausgeführt werden. Die Mindestabstände zu anderen Geräten sind einzuhalten. Der Berührungsschutz muss durch den Einbau gewährleistet sein; Schubladen müssen

zum Beispiel mit einem Bodenschutz oder mit TSB... (Einbauzubehör Glaskeramik) direkt unter dem Gerät installiert werden. Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungsmaterial gegen Feuchtigkeit zu schützen.

Die Dichtung schließt das Gerät spaltfrei mit der Arbeitsplatte ab. Beim Einbau ist die Geräteunterseite vor Dampf und Feuchtigkeit zu schützen, die z.B. durch einen Geschirrspüler oder Backofen entstehen können.

Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter Fenstern. Aufklappende Türen und aufspringende Fenster können sonst heißes Kochgeschirr von der Kochstelle reißen.

Warnung! Schäden durch elektrischen Strom

• Die Netzanschlussklemme liegt an Spannung.
• Netzanschlussklemme spannungsfrei machen.
• Anschlussschema beachten.
• Sicherheitsregeln der Elektrotechnik beachten.

• Berührungsschutz durch fachgerechten Einbau sicherstellen.

• Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen.

• Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
• Klemmverbindungen müssen fachgerecht von einem Fachmann ausgeführt werden.
• Kabel zugentlasten.
• Bei einem ein- oder zweiphasigen Anschluss muss das entsprechende Netzka-bel des Typs H05BB-F Tmax 90°C (oder höher) verwendet werden.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch eine besondere Anschlussleitung ersetzt werden (Typ H05BB-F Tmax 90°C; oder höherwertig). Bitte holen Sie Rat bei Ihrem lokalen Kundendienst ein.

In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht das Gerät mit einer Kontaktöffnungsbreite von mind. 3 mm allpolig vom Netz zu trennen Geeignete Isolierungen sind Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden), Erdschlüsse, Kontakte.

Aufbau

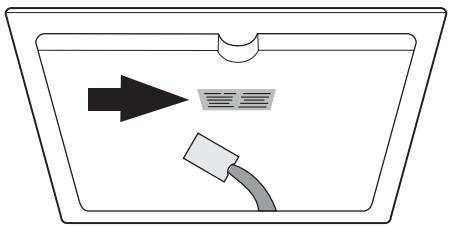

Bei technischen Störungen prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel "Was tun, wenn...") das Problem selbst beheben können.

Wenn Sie das Problem nicht beheben konnten, wenden Sie sich bitte an den Kundendienst oder einen unserer Service-Partner. Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:

• Dreistellige Kombination für Glaskeramik
• Modellbezeichnung
• PNC (Produktnummer)

• Seriennummer (S.-Nummer - siehe Typenschild)

• Art der Störung
  – Eventuelle Fehlermeldung, die vom Gerät angezeigt wird das Gerät

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher ei-

ne Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebs-vorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebs-vorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebs-vorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Garantie

Für Gerätezubehör und Ersatzeile besuchen Sie unseren Web Shop:

www.electrolux.ch
