BEDIENUNGSANLEITUNG 88032 K-MN AEG-ELECTROLUX

Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Lesen Sie für eine optimale und gleichmäßige Leistung Ihrsgerätes diese Benutzerinformationrette sorgfältig durch. Sie wird Ihnen halten, alle Vorgänge perfect und äußert effizient zu steuern. Damit Sie diese Benutzerinformation bei Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort aufzubewahren. Und geben Sie diese Benutzerinformationitte an einen eventuellen neuen Besitzer desses Gerätes weiter.

Wir wünschen Ohnen viel Freude mit Ihr neuen Gerät.

Inhalt

Bedienung des Gerätes 2

Sicherheitshinweise 2

Gerätebeschreibung 4

Bedienung des Geräts 6

Tipps zum Kochen und Braten 12

Wartung und Reinigung 15

Was tun, wenn... 15

Entsorgung 17

Montageanweisung 18

Sicherheitshinweise 18

Kundendienst 20

Änderungen vorbehalten

Bedienung des Gerätes

Sicherheitshinweise

WARNING!

Bitte halten Sie sich an die vorliegenden Anweisungen. Im anderen Fall entfällt bei aufttenden Schäden der Garantieanspruch.

Bestimmungsgemäß Verwendung

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollen den这点es Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Das Gerät während des Betriebes nicht unbeaufsichtigt setzen.
• Dieses Gerätarf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
• Das Gerätarf nicht als Arbeits- oder Abstellfläche verwendet werden.
• Umbauten oder Veränderungen am Gerät sind nicht zulässig.
• Brennbare Flüssigkeiten, leicht entszündliche Materialien oder schmelzbare Gegenstände (z.B. Folien, Kunststoff, Aluminium) nicht auf dem Gerät oder in dessen Höhe abstellen oder lagern.

Sicherheit für Kinder

• Halten Sie Kleinkinder grundsatzlich fern.
• Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten setzen.
• Um ein unbeabsichtigtes Einsatz durch Kleinkinder und Haustiere zu verhindern, empfehlen wir, die Kindersicherung zu aktivieren.

Allgemeine Sicherheit

• Montage und Anschluss des Gerätes)dürfen nur durch ausgebildete und autorisierte Fachkräfte vorgenommen werden.
• Einbaugeräte)dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betriebenen werden.
• Bei Störungen am Gerät oder bei Schäden an der Glaskeramik (Sprünge, Brüche bzw. Risse) muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden, um einen möglichen Stromschlag zu vermeiden.
• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften durchgeführt werden.

Sicherheit während der Benutzung

• Aufkleber und Folien von der Glaskeramik entfern.
• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.
• Kabel von Elektrogeräten dürfen nicht an die weiß Geräteoberfläche bzw.HEYes Koch-geschirr gelangen.
• Überhitzte Fette und Öl entzünden sich sehr Schnell. Warning! Brandgefahr!
• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Nutzer mit implantierten Herzschrittmachern sollenen einen Mindestabstand des Ober-körpers von 30 cm zu eingeschalteten Induktions-Kochfzonen einhalten.
• Verbrennungsgefahr! Gegenstände aus Metall wie z.B. Messer, Gabeln, Löffel und Topdeckel nicht auf das Kochfeld legen, da sie heiss werden können.

Sicherheit beim Reinigen

• Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein.
• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

So vermeiden Sie Schäden am Gerät

Die Glaskeramik kann durch herabfallende Gegenstände beschädigt werden.
- Stöße mit dem Kochgeschirr können den Rand der Glaskeramik beschädigen.
- Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigten Böden können beim Verschieben die Glaskeramik verkratzen.
- Schmelzbare Gegenstände und Überkochendes konnen auf der Glaskeramik einbrennen und sollenn sofort entfernt werden.
Die Kochzonen nicht mit leerem oder ohne Kochgeschirr benutzen.
- Das Leerkochen von Töpfen und Pfannen vermeiden. Es kann Beschädigungen am Kochgeschirr oder der Glaskeramik verursachen.

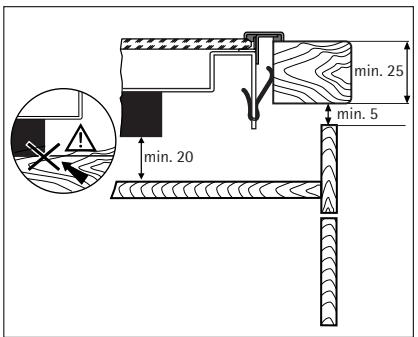

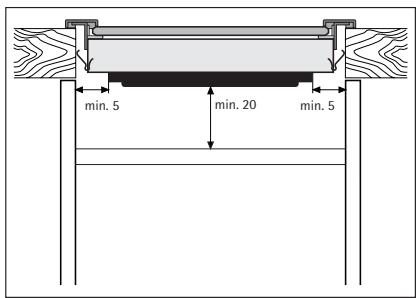

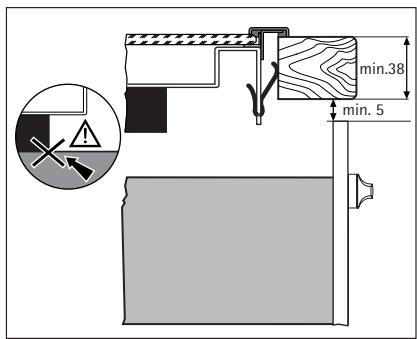

- Der Luftungsspalt von 5 mm zwischen der Arbeitsplatte und der darunterliegende Möbelfrontarf notcht verdeckt werden.

Gerätebeschreibung

Ausstattung Kochfeld

1 Induktions-Kochzone 2300 W mit Power-Funktion 3200 W
2 Induktions-Kochzone 2300 W mit Power-Funktion 3200 W
3 Induktions-Kochzone 2300 W mit Power-Funktion 3200 W
4 Induktions-Kochzone 2300 W mit Power-Funktion 3200 W
5 Bedienfeld

Das Kochfeld ist in vier Kochzonen gegliedert. In jeder Kochzone befindet sich unter der Glaskeramik ein Induktionsheizkörper, dessen Mitte jeweils mit einem Kreuz auf der Glaskeramikfläche markiert ist. Kochgeschirr kann auf jeder Kochzone beliebig platziert werden. Die Kreuz-Markierung muss jedoch durch Kochgeschirr voll bedeckt sein. Der Boden des Kochgeschirrs muss einen Durchmesser zwischen 125 - 210 mm besitzen.

WARNING!

Das Kochgeschirrarficht auf denKochfeldrandgestelltwerden!

Garen auf zwei Kochenzonen

Größeres Kochgeschirr kann auf zwei Kochzonen gleichzeitig erhitzt werden. Hierfür konnen entweder die beiden Kochzonen auf der linken Seite oder die beiden Kochzonen auf der rechten Seite des Kochfelds genutzt werden.

1. Stellen Sie das Kochgeschirr in die Mitte der beiden Zonen.
   Das Kochgeschirr muss mindestens zwei der Kreuz-Markierungen bedecken.
2. Stellen Sie die beiden Kochzonen auf die gleiche Stufe ein (hochste Stufe 8).

Je nach Kochgeschirr kann die Hitzeverteilung unterschiedlich sein. Gute Garergebnisse werden bei Verwendung von Kochgeschirr mit dickem und flachem Boden erzielt.

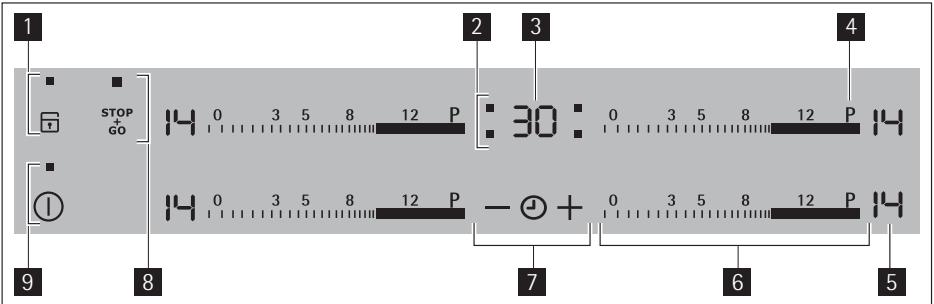

Ausstattung Bedienfeld

1 Kindersicherung mit Anzeige
2 Kochzonen-Anzeigen/Timer-Funktion
3 Timer-Anzeige
4 Power-Funktion
5 Anzeige Kochstufe
6 Kochstufenauswahl
7 Timer
8 STOP+GO mit Anzeige
9 Ein/Aus mit Kontrollampe

Touch Control Sensorfelder

Das Gerät wird mit Touch Control Sensorfeldern bedient. Die Funktionen werden durch Berühren der Sensorfelder gesteuert und durch Anzeigen und akustische Signale bestätigt. Berühren Sie nur die Sensorfelder, welche die gewünschte Funktion aktivieren. Decken Sie andere Sensorfelder nicht ab.

Wird die Bedienleiste länger als 6 Sekunden berührt, ertont ein akustisches Signal und das Gerät schaltet sich ab.

Sensorfeld		Funktion
1	Ein / Aus	Gerät ein- und ausschalten
2	Kindersicherung	Bedienfeld für Kinder sperren
STOP+GO	STOP+GO	Warmhaltestufe ein-/ausschalten
P	Power	Power-Funktion ein-/ausschalten
⊕	Timer	Timer Auswahr
+	Einstellungen erhöhen	Timer-Zeit erhöhen
-	Einstellungen verringn	Timer-Zeit reduzieren

Anzeigen

Anzeige		Beschreibung
Ø		Kochzone ist ausgescheltet
Ø	Warmhaltestufe	Warmhaltestufe STOP+GO ist eingestellt
I - IH	Kochstufen	Kochstufe ist eingestellt
R	Ankoch-Automatik	Ankoch-Automatik ist aktiv
E + Ziffer	Fehler	Fehlfunktion ist aufgetreten
F	Topferkennung	Kochgeschirr ist ungeeignet oder zu Klein bzw. es ist kein Kochgeschirr aufgesetzt
H	Restwärme	Kochzone ist noch warm
L	Kindersicherung	Verriegelung/Kindersicherung ist eingeschaltet
P	Power	Power-Funktion ist eingeschaltet
-	automatische Abschaltung	Abschaltung ist aktiv

Restwärmeanzeige

WARNING!

Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten brauchen die Kochzonen eine gewisse Zeit zum Abkühlen. Restwärmeanzeige beachten H.
i Restwärme kann zum Schmelzen und Warmhalten von Speisen genutzt werden.

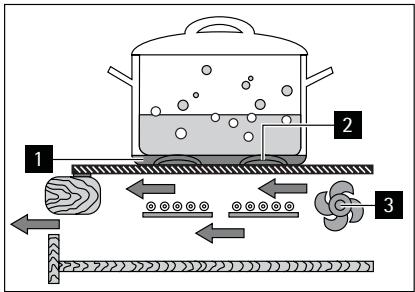

Die Induktions-Kochzonen erzeugen die erforderliche Wärme zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird durch die Restwärme des Kochgeschirrs nur sehr weniger erhitzt.

Bedienung des Geräts

Benutzen Sie für die Induktions-Kochzonen nur geeignetes Kochgeschirr.

Gerä ein- und ausschalten

	Bedienfeld	Anzeige	Kontrollampe
Einschalten	1 Sekunde ① berühren	Ø/Ø	leuchtet.
Ausschalten	1 Sekunde ① berühren	Ø/keine	erlischt.

Nach dem Einsatzmen muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät automatisch aus

Kochstufe wahlen

	Bedienblende	Anzeigen
Kochstufeneinstellung	Die gewünschte Kochstufe mit dem Finger berühren und gegebenfalls nach links oder rechts korrigieren	☐ zum 14/15
Ausschalten	0 berühren	0

Bedienfeld ver-/entriebeln

Das Bedienfeld kann mit Ausnahme des Sensorfeldes "Ein/Aus" jederzeit verriegelt werden, um ein Verstellen der Einstellungen, z.B. durch Darüberwischen mit einem Lappen, zu verhindern.

	Bedienfeld	Anzeige
Einschalten	Berühren	L (für 4 Sekunden)
Ausschalten	Berühren	vorher eingestellte Kochstufe

Beim Ausschalten des Gerätes wird die Verriegelung automatisch ausgeschelt.

Die Funktion STOP+GO ein- und ausschalten

Die STOP+GO Funktion schaltet alle eingeschalteten Kochzonen gleichzeitig in die Warmhaltestufe und wieder in die vorher eingestellte Kochstufe

	Bedienfeld	Anzeige
Einschalten	Berühren STOP + GO	U
Ausschalten	Berühren STOP + GO	vorher eingestellte Kochstufe (nicht Ankoch-Automatik oder Power-Funktion)

STOP+GO unterbricht die Timer-Funktionen nicht.

STOP+GO verriegelt das gesamte Bedienfeld außer dem Sensorfeld ①.

Ankoch-Automatik verwenden

Alle Kochzonen sind mit einer Ankoch-Automatik ausgestattet. Beim Einstellen einer Kochstufe mit der Ankoch-Automatik schaltet die Kochzone für eine bestimmte Zeit auf die volle Leistung und schaltet dann automatisch auf die eingestellte Kochstufe darüber.

Schritt	Bedlenfeld	Anzeige
1.	Berühren P	P
2.	Fahren Sie mit Ihrém Finger nach unten von P, um die gewünschte Kochstufe zu wahren zwischen I und I3	I3 / I nach 5 Sekunden R. Solange R an- gezeigt wird, arbeitet das Gerät mit voller Leis-tung. Nach Ablauf des AnkochstoBes wird die Kochstufe I3 / I wieder angezeigt.

Die Dauer des automatischen AnkochstoBes ist abhängig von der eingestillten Kochstufe

Kochstufe	Dauer des AnkochstoBes [min:sek]
1	0:12
2	0:12
3	1:21
4	3:07
5	4:24
6	5:51
7	8:12
8	10:12
9	10:36
10	2:01
11	2:01
12	2:28
13	2:52
14	---

Kindersicherung verwenden

Die Kindersicherung verhindert eine unerwünschte Benutzung des Gerätes.

Kindersicherung einschalten

Schritt	Bedienfeld	Anzeige/Signal
1.	① Gerät einschalten (keine Kochstufe einstehen)	Ø
2.	Berühren Sie für 4 Sekunden	L
Die Kindersicherung ist eingeschaltet.

Kindersicherung ausschalten

Schritt	Bedienfeld	Anzeige/Signal
1.	① Gerät einschalten (keine Kochstufe einstellen)	L
2.	Berühren Sie für 4 Sekunden	ü leuchtet
3.	① Gerät ausschalten.
Die Kindersicherung ist ausgeschaltet.

Die Kindersicherung kann nur ein- oder ausgeschelt werden, wenn keine Kochstufe gewählt ist.

Kindersicherung überwinden

Die Kindersicherung kann auf diese Weise für einen einzelnen Kochvorgang ausgeschaltet werden; sie bleibt danach aktiviert.

Schritt	Bedienfeld	Anzeige/Signal
1.	① Gerät einschalten	L
2.	Berühren Sie für 4 Sekunden	ü leuchtet
Bis zum{nachsten Ausschalten des Gerätes kann es normal benutzt werden. Nach dem Ausschalten des Gerätes ist die Kindersicherung wieder aktiviert.

Nach dem Umgehen der Kindersicherung muss eine Kochstufe oder eine Funktion innerhalb von ca. 10 Sekunden eingestellt werden, sonst schaltet sich das Gerät automatisch aus.

Power-Funktion ein-/ausschalten

Die Power-Funktion P stellt den Induktions-Kochzonen zusätzliche Leistung zur Verfügung, z.B. um eine große Menge Wasser schnell zum Kochen zu bringen. Die Power-Funktion wird für hochstens 8 Minuten aktiviert. Danach schaltet die Induktions-Kochzone automatisch auf Kochstufe 14 um.

	Bedienfeld	Anzeige
Einschalten	berühren P	P
Ausschalten	Eine Kochstufe berühren	I / 44

Power-Management

Die Kochzonen des Kochfeldes verfügen über eine maximale Leistung.

Die maximale Leistung ist erreicht, wenn für alle Kochzonen Kochstufe 14 eingestellt ist.

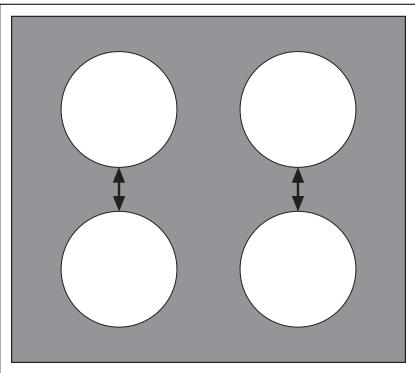

Zwei Kochzonen bilden ein Paar, (siehe Abbildung), d.h. zwischen diesen Kochzonen teilt das Power-Management die maximal verfügbare Leistung auf.

Wenn für eine Kochzone die Power-Funktion gewählt wurde, stellt das Power-Management die zusätzliche Leistung für diese Kochzone zulastenden anderen Kochzone des Paares zur Verfugung. Beispiel: an einer Kochzone ist die Kochstufe 14

gewählt. Für die dazugehörige Kochzone wird die Power-Funktion eingescheltet. Die Power-Funktion wird ausgeführct, aber Kochstufe 14 bei einer Kochzone und gleichzeitig Power-Funktion bei der anderen Kochzone eines Pares überschreitet die maximale Leistung fur beiden. Daher reduziert das Power-Management die Leistung der zuerst eingeschalteten Kochzone von 14 auf zum Beispiel 5 und die Anzeige dieser Kochzone wechselt zwischen 14 und 5 und bleibt dann auf der zur Zeit maximal möglichn 5 stehen (Ob die Anzeige zwischen 14 und 5 bzw. 14 und 3 oder anderen Werten wechselt, hangt vom Geräte typ und der Kochzonengröbe ab.).

Timer verwenden

Funktion	Voraussetzung	Ergebnis nach Ablauf der Zeit
Abschaltautomatik	bei einer eingestellten Koch-stufe	akustisches Signal 00 blinkt Kochzone schaltet aus
Kurzzeitmesser	bei nicht verwendeten Kochzo- nen	akustisches Signal 00 blinkt

i Wurde nur ein Kurzzeitmesser eingestellt, kann dieser nur bei eingeschalteten Gerät ge-ändert werden.
Wird zusammenz zu einem eingestellen Timer an dieser Kochzone eine Kochstufe eingestellt, wird die Kochzone nach Ablauf der eingestellen Zeit ausgeschelt.
Wird eine Kochzone ausgeschaltet, wird auch die Timer-Funktion ausgeschaltet.

Kochzone auswahlen

Schritt	Bedienfeld	Anzeige
1.	Einmal berühren	Kontrollampe der ersten Kochzone blinkt	00
2.	Einmal berühren	Kontrollampe der zweiten Kochzone blinkt	00
3.	Einmal berühren	Kontrollampe der dritten Kochzone blinkt	00°
4.	Einmal berühren	Kontrollampe der vierten Kochzone blinkt	00°

Sind weitere Timer-Funktionen eingestellt, wird nach einigen Sekunden die kürzeste verbleibende Zeit der Timer-Funktionen angezeigt und die entsprechende Kontrollampe blinkt.

Zeit einstellen

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswahlen	Kontrollampe der ausgewählte Kochzone blinkt
2.	oder + berühren —	00 bis 99 Minuten
Nach einigen Sekunden blinkt die Kontrollampe langsamer. Die Zeit ist eingestellt. Die Zeitläuft rückwärts ab.

Timer-Funktion ausschalten

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswahlen	Kontrollampe der ausgewählten Kochzone blinkt schneller Verbleibende Zeit wird angezeigt
2.	Berühren —	Die verbleibende Zeit zählt rückwärts bis 00 .
Die Kontrollampe erlischt. Die Timer-Funktion für die ausgewählte Kochzone wird ausgeschaltet.

Zeit verändern

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswahlen	Kontrollampe der ausgewählten Kochzone blinkt schneller Verbleibende Zeit wird angezeigt
2.	oder + berühren —	0 bis 99 Minuten
Nach einigen Sekunden blinkt die Kontrollampe langsamer. Die Zeit ist eingestellt. Die Zeitläuft rückwärts ab.

Verbleibende Zeit einer Kochzone anzeigen

Schritt	Bedienfeld	Anzeige
1.	Kochzone auswahlen	Kontrollampe der ausgewählten Kochzone blinkt schneler Verbleibende Zeit wird angezeigt
Nach einigen Sekunden blinkt die Kontrollampe langsamer.

Akustisches Signal ausschalten

Schritt	Bedienfeld	Akustisches Signal
1.	Berühren ⓸	Akustische Quittierung.
Akustisches Signal verstummt.

Automatische Abschaltung

Kochfeld

• Wird nach dem Einsatz des Kochfelds nicht innerhalb von ca. 10 Sekunden eine Kochstufe eingestellt, schaltet sich das Kochfeld automatisch ab.
• Werden ein oder mehrere Sensorfelder durch Gegenstände wie eine Pfanne usw. verdeckt und darüber länger als ca. 10 Sekunden, dann ertönt ein Signal und die Kochzone schaltet sich automatisch ab.
• Werden alle Kochzonen ausgeschaltet, schaltet sich das Kochfeld nach ca. 10 Sekunden automatisch aus.

Bedienfeld

• Wird das Gerät ausgeschaltet oder wenn ein oder mehrere Sensorfelder am Bedienfeld mehr als 10 Sekunden verdeckt sind, ertönt ein akustisches Signal. Das akustische Signal schaltet sich selbst wieder aus, wenn die Sensorfelder abgedeckt werden.

Induktions-Kochzonen

• Im Fall von Überhützung (d.h. wenn ein Topf mit Sauce vollig entrocknet) schaltet sich die Kochzone automatisch ab. wird angezeigt. Vor der erneuten Verwendung mus die Kochzone auf gestellt werden und abgekühlt sein.
• Wird nicht geeignetes Geschirr verwendet, leuchtet in der Anzeige und nach 2 MInuten schaltet sich die Anzeige der Kochzone aus.
• Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgescheltet oder die Kochstufe nicht verändert, schaltet sich die entsprechende Kochzone automatisch aus. - wird angezeigt. Vor der erneuten Verwendung muss die Kochzone auf gestellt werden.

Kochstufe	Abschaltung nach
1 - 3	6 Stunden
4 - 7	5 Stunden
8 - 9	4 Stunden
10 - 14	1,5 Stunden

Tipps zum Kochen und Braten

i Acrylamidhinweis

Nach neuesten wissenschaftlichen Erkennnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

Kochgeschirr für Induktions-Kochzonen

Geschirrmaterial	geeignet
Stahl, Stahlemail	+
Gusseisen	+
Rostfreier Edelstahl	+*
Mehrschicht-Kochgeschirrboden	+*
Aluminium, Kupfer, Messing	-
Glas, Keramik, Porzellan	-

• Kochgeschirr für Induktions-Kochzonen wird vom Hersteller entsprechend gekennzeichnet.

Eignungsprüfung

Kochgeschirr ist für Induktion geeignet, wenn ...

... ... etwas Wasser auf einer Induktions-Kochzone mit der hochsten Kochstufeneinstellung innerhalb kurzer Zeit erhitzt wird.
... ein Magnet am Geschirrboden haften bleibt.

Bestimmtes Kochgeschirr kann während des Betriebs auf Induktions-Kochzonen Geräutsche erzeugen. Diese Gerausche sind keine Störung des Geräts und die Funktion wird in keiner Weise beeinträchtigt.

Geschirrboden

Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

PfannengröBe

Induktions-Kochzonen passen sich der Grübe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an. Allerdings muss der magnetische Teil des Kochgeschirrbodens einen Mindestdurchmesser je nach Grübe der Kochzone aufweisen. Nicht geeignet ist Kochgeschirr mit einem Bodendurchmesser kleiner als 12 cm.

Tipps zum Energiesparen

Setzen Sie das Kochgeschirr grundsatzlich vor dem Einsatz der Kochplatte auf.

VerschlieBen Sie das Kochgeschirr, wenn möglich, immer mit einem Deckel.

Anwendungsbeispiele zum Kochen

Die Angaben in den folgenden Tabellen sind Richtgroßen.

Kochstufe	Garvorgang	geeignet für	Zeit	Hinweise/Tipps
0		Position Aus
1	Warmhalten	Warmhalten von gegarten Speisen	nach Bedarf	Abdecken
1-3	Schmelzen	Sauce Hollandaise, Schmelzen von Butter, Schokolade, Gelatine	5-25 Min.	Zwischendurch umrühren
1-3	Stocken	Schaumomelett, Eierstich	10-40 Min.	Mit Deckel garen
3-5	Quellen	Quellen von Reis und Milchgerichten Erhitzen von Fertigerchten	25-50 Min.	Mindestens dop-pelte Menge Flüssigkeit zum Reis geben, Milchgerechte zwischen-durch umrühren
5-7	Dämpfen Schmoren	Dünsten von Ge-müse und Fisch, Schmoren von Fleisch	20-45 Min.	Bei Gemüse weniger Flüssigkeit zugeben (einege Esslöffel)
7-9	Kochen	Dämpfen von Kar-toffeln	20-60 Min.	Verwenden Sie nur weniger Flüssigkeit, z.B. max. 1/4 l Wasser für 750 g Kar-toffeln
7-9	Kochen	Kochen großener Speisemengen, Eintopfgerichte und Suppen	60-150 Min.	Bis zu 3 l Flüssigkeit plus Zutaten
9-12	Mildes Braten	Schnitzel, Cordon bleu, Kotelett, Fri-kadellen, Brat-würste, Leber, Mehlschwitze, Eier, Eierkuchen, Krap-fen frittieren	Nach Bedarf	Zwischendurch wenden
12-13	Starkes Braten	Kartoffelpuffer, Lendenstücke, Steaks, Flädle (als Suppeneinlage)	5-15 Min. pro Pfanne	Zwischendurch wenden
14	Ankochen Anbra-ten Frittieren	Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frittes

Die Power-Funktion ist für das Erhitzen große Flüssigkeitsmengen geeignet.

Wartung und Reinigung

WARNING!

Scharfe Gegenstände und scheuernde Reinigungsmittel beschädigen das Gerät. Gerät rei nigen und die Rückstände mit Wasser und Spulmittel nach jeder Benutzung des Geräts entfernen. Auch alle Spulmittelreste entfernen!

Kratzer oder dunkle Flecken in der Glaskeramik setzen sich nicht mehr entfernen, beeinträchtigen jedoch die Funktion des Geräts nicht.

Gerat nach jedem Gebrauch reinigen

1. Entfernen Sie zuckerhaltige Spritzer, Kunststoffrechte oder Folienrechte sofort mit einem Schaber. Einen Reinigungsschaber schrag zur Glaskeramikfläche ansetzen und die Verschmutzungen mit gletender Klinge entfernen. Gerät mit einem feuchten Tuch und ein weniger Spülmittel abwischen. Dann das Gerät mit einem sauberen Tuch trockenreiben.
2. Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen sollenn nach dem Abkühlen des Gerätes mit einem Glaskeramik- oder Edelstahlreiniger entfernt werden.

Was tun, wenn...

Problem/Anzeige	Mögliche Ursache	Abhilfe
Die Kochzonen halten sich nicht einschalten oder funktioren nicht	Seit dem Einsatz des Gerätes sind mehr als 10 Sekunden vergangen	Gerät wieder einschalten.
	Die Verriegelung ist einge-schaltet L	Verriegelung ausschalten (sie-he Kapitel "Bedienfeld verrie-geln/entriebeln")
	Die Kindersicherung ist einge-schaltet L	Kindersicherung deaktivieren (siehe Kapitel "Kindersiche-rung")
	Mehrere Sensorfelder wurden gleichzeitig berührt	Nur ein Sensorfeld berühren
	Automatische Abschaltung hat ausgelöst	Eventuell auf dem Bedienfeld liegende Gegenstände (Topf o.ä.) entfernen. Gerät wieder einschalten
	Auf dem Bedienfeld stehen Was-ser oder das Bedienfeld ist mit Fettspritzern bedeckt	Bedienfeld abwischen
	STOP+GO ist aktiv U	STOP+GO ausschalten
Anzeige wechselt zwischen zwei Kochstufen	Das Power-Management reduziert die Leistung dieser Koch-zone	Siehe Abschnitt "Power-Funk-tion ein-/ausschalten"
Die Restwärme-Anzeige zeigt nichts an	Die Kochzone ist nur kurz in Betrieb gewesen und dazu noch nicht heiß	Sollte die Kochzone eigentlich heiß sein, rufen Sieitte den lokalen Kundendienst.
F leuchtet	Ungeeignetes Kochgeschirr	Geeignetes Geschirr verwenden
	Kein Kochgeschirr auf der Kochzone	Kochgeschirr aufsetzen
	Geschirrboden-Durchmesser ist für die Kochzone zu Klein	Auf keinere Kochzone wechseln Geeignetes Kochgeschirr verwenden
- leuchtet auf oder E4 wird angezeigt und H leuchtet auf	Im Fall von Überhitzung (z.B. wenn ein Topf heiß kocht und vollig entrocknet) schaltet sich die Kochzone automatisch ab (siehe Abschnitt "Automatische Abschaltung")	Gerät ausschalten. Den heißen Topf von der Kochzone behmen. Warten Sie ca. 30 Sek. dann das Gerät wieder ein-schalten. E4 sollte erlösen, H kann weiter angezeigt werden
E und eine Zahl werden an-gezeigt	Fehler in der Elektronik	Gerät weniger Minuten vom Netz trennen (Sicherung der Haus-installation hereausnahmen) Wird E nach dem Einschalten wieder angezeigt, den Kunden-dienst rufen
Beim Abschalten des Gerätes ertönt ein Signalton	Das Bedienfeld ist ganz oder teilweise durch Gegenstände bedeckt.	Gegenstände entfernen.
Akustisches Signal wiederholt sich 6x, das Gerät schaltet sich selbst ab	Ein oder mehrere Sensorfelder wurden länger als ca. 10 Se-kunden abgedeckt	Sensorfeld frei machen
Signalton ertönt und Gerät schaltet sich ein und wieder aus; nach 5 Sekunden ertönt ein weiterer Signalton	Das Ein/Aus Sensorfeld wurde verdeckt, z.B. durch einen Lap- pen	Keine Gegenstände auf dem Bedienfeld ablegen

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben konnen, wenden Sie sichitte an ihren lokalen Kundendienst.

WARNING!

Reparaturen am Gerät)dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bei Fehlbedienungen des Geräts kann der Besuch des Kundendienst-Technikers bzw. des Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.

Betriebsergebnisse

Folgende Gerausche können beim Betrieb von Induktions-Kochzonen, je nach Material und Verarbeitung des Bodens, im Kochgerät entstehen.

• Prasseln 1

bei Verwendung von Kochgeschirr aus ver-schiedenem Materialien (Sandwichkonstruktio

Pfeifen 1

beim Betrieb einer einzelnen Kochzone oder mehrerer Kochzonen mit hohen Leistungen, wenn Kochgeschirr aus verschiedene Materialien (Sandwichkonstruktion) verwendet wird

• Brummer 2

kann bei hohen Leistungsstufen auftreten

• Klicken 2

bei elektrischen Schaltvorgängen

Rauschen, Surren 3

Das Gerät ist mit einem Ventilator zur Kühlung der Elektronik ausgestattet. Beim Betrieb des Ventilators ist ein surrendes oder rauschendes Geräusch hörbar, das sich je nach Leistung ändern und auch nach dem Ausschalten des Gerätes noch eine Weile andauern kann.

Die beschriebenen Geräutsche sind normal und weisen auf keinen Defekt hin.

Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesese Produkte erhalten Sie von Ihr dem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffeile sind gekennzeichnet, z.B. >PE , PS< ect. Entsorgen Sie die Verpackungsmaterialien entsprechend iherrk Kennzeichnung bei den communalen Entsorgungsstellen in den darauf vorgesehenen Sammelbehältern.

Montageanweisung

! Sicherheitshinweise

WARNING!

Unbedingt lessen!

Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzu-halten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling etc.)

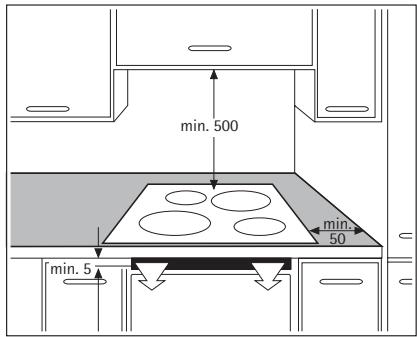

Die Montagearf nur von einer Fachkraft ausgefuhrt werden. Die Mindestabstände zu anderen Geräten sind einzuhalten.

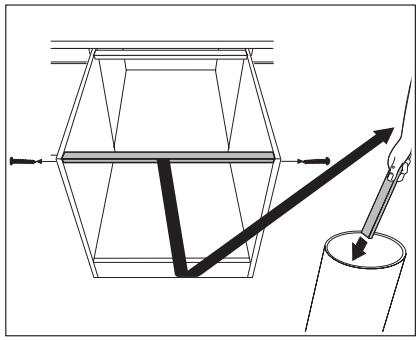

Der Berührungsschutz muss durch den Einbau gewährleistet sein. Schubladen müssen zum Beispiel mit einem Bodenschutz direkt unter dem Gerät installiert werden. Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungsmaterial gegen Feuchtigkeit zu schützen.

Die Dichtung schliebt das Gerät spaltfrei mit der Arbeitsplatte ab. Beim Einbau ist die Geräteunterseite vor Dampf und Feuchtigkeit zu schützen, die z.B. durch einen Geschirrspulern oder Backofen entstehen können.

Vermeiden Sie die Montage des Gerätes direktiben Turen und unter Fenstern. Aufklappende Turen und aufspringende Fenster konnen sonst heiBes Kochgeschirr von der Kochstelle reiBen.

WARNING!

Schaden durch elektrischen Strom.

Die Netzanschlussklemme liegt an Spannung.
- Netzanschlussklemme spannungsfrei machen.
- Anschlussschema beachten.
- Sicherheitsregeln der Elektrotechnik beachten.
- Berührungsschutz durch fachgerechten Einbau sicherstellen.
- Den Elektroanschluss durch eine Elektrofachkraft ausführten halten.
- Lockere und unsachgemäß Steckverbindungen können die Klemme überhitzen.
- Klemmverbindungen müssen fachgerecht von einem Fachmann ausgeführrt werden.
- Kabel zugentlasten.
- Bei einem ein- oder zweiphasigen Anschluss muss das entsprchende Netzkabel des Typs H05BB-F Tmax 90^ (oder hoher) verwendet werden.
- Wenn die Netzanschlussleitung these Gerätes beschädigt ist, muss sie durch eine besondere Anschlussleitung ersetzt werden (Typ H05BB-F Tmax 90^ ; oder höher).itte holen Sie Rat bei Ihrtem lokalen Kundendienst ein.

In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mind. 3 mm allpolig vom Netz zu trennen

Geeignete Isolierungen sind Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden), Erdschlüsse, Kontakte.

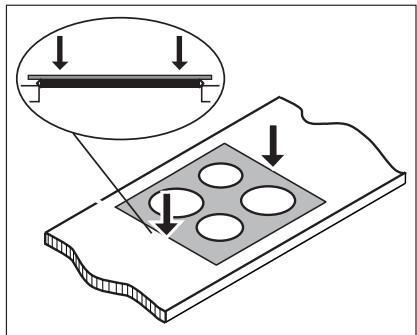

Dichtung einkleben

Die Arbeitsplatte im Ausschnittbereich reinigen.

• Das mitgelieferte, einseitig selbstklebende Dichtungsband umlaufend auf der Unterseite des Kochfeldes entlang des äußerten Randes der Glaskeramikscheibe aufkleben. Dabei nicht dehnen. Die Schnittstelle soll in der Mitte einer Seite liegen. Nach dem Ablängen (eine immm zugeben) die beiden Enden stumpf gegeneinander drucken.

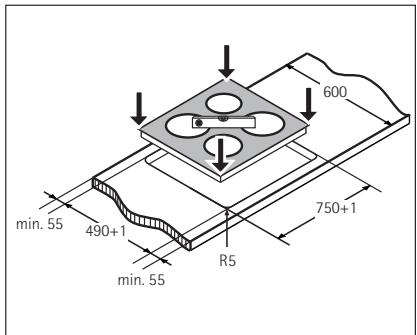

Aufbau

Typenschild

Model 88032K-MN		Prod.Nr. 949 593 114
Typ 55GBDC3AU	230 V 50 Hz		Induction 7,4 kW
Made in Germany	Ser.Nr.		7,4 kW
AEG-ELECTROLUX

Kundendienst

Bei technischen Störungen prufen Sieitte zunachst,ob Sie mit Hilfe der Gebrauchsana- weisung (Kapitel "Was tun, wenn...) das Problem selbst beheben konnen.

Wenn Sie das Problem nicht beheben konnten, wenden Sie sichitte an den Kundendienst oder einen unserer Service-Partner.

Um Ihnen schnell herself zu konnen, benötigen wir folgende Angaben:

• Dreistellige Kombination für Glaskeramik
• Modellbezeichnung
• Produktnummer (PNC)
• Seriennummer (S-No.)

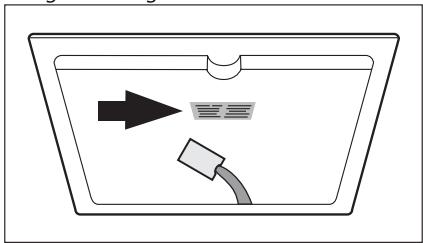

(Number - siehe Typschild)

• Art der Störung
• eventuelle Fehlermeldungen, die angezeigt werden vom

Gerät
