Produkttyp	Videoprojektor
Marke	Panasonic
Modell	PT-LB30EA
Display-Technologie	LCD (3-Chip)
Auflösung	XGA (1024 x 768)
Helligkeit	3000 Lumen
Kontrastverhältnis	2000:1
Lampentyp	UHM
Lampenlebensdauer (Normalmodus)	4000 Stunden
Lampenlebensdauer (Eco-Modus)	6000 Stunden
Zoomverhältnis	1,2-facher manueller Zoom
Trapezkorrektur	Vertikal +/-30°
Eingangsanschlüsse	VGA x2, Composite Video x1, S-Video x1, Audio x1
Ausgangsanschlüsse	VGA x1, Audio x1
Geräuschpegel (Normalmodus)	35 dB
Geräuschpegel (Eco-Modus)	29 dB
Abmessungen (B x T x H)	349 x 257 x 82 mm
Gewicht	2,9 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch (Normal)	300 W
Stromverbrauch (Standby)	0,5 W
Sicherheitsmerkmale	Automatische Abschaltung, Sicherheitsschloss
Wartung	Luftfilterreinigung alle 1000 Stunden
Konformität	RoHS, ENERGY STAR

Häufig gestellte Fragen - PT-LB30EA PANASONIC

Wie hoch ist die native Auflösung des Panasonic PT-LB30EA?

Die native Auflösung beträgt XGA (1024 x 768), geeignet für Präsentationen.

Wie tausche ich die Lampe beim PT-LB30EA aus?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Öffnen Sie die Lampenabdeckung an der Seite, entfernen Sie das alte Lampenmodul und setzen Sie das neue ein. Berühren Sie nicht die Glaskolben.

Kann ich einen Laptop an diesen Projektor anschließen?

Ja, verwenden Sie den VGA-Eingang oder bei Bedarf einen HDMI-zu-VGA-Adapter. Der Projektor hat keinen nativen HDMI-Anschluss.

Was ist der empfohlene Projektionsabstand?

Für eine 100-Zoll-Leinwand beträgt der Abstand bei 1,2-fachem Zoom in Mittelposition etwa 3,2 Meter.

Wie oft sollte ich den Luftfilter ersetzen?

Reinigen Sie den Filter alle 1000 Betriebsstunden und ersetzen Sie ihn bei Beschädigung oder nach 5000 Stunden.

Unterstützt der PT-LB30EA 3D?

Nein, dieses Modell unterstützt keine 3D-Projektion.

Wie lautet die Lampenteilenummer?

Das Ersatzlampenmodell ist ET-LAB80 (Original) oder kompatible Äquivalente.

Kann ich den Projektor auf dem Kopf verwenden?

Ja, er kann an der Decke montiert werden. Aktivieren Sie die Einstellung Deckenmontage im Menü, um das Bild zu spiegeln.

Wie stelle ich die Trapezkorrektur ein?

Drücken Sie die Keystone-Taste auf der Fernbedienung oder gehen Sie ins Menü, um die vertikale Korrektur bis zu +/-30° einzustellen.

Welchen Audioausgang hat der Projektor?

Er hat einen integrierten 1W-Monolautsprecher und eine Audioausgangsbuchse für externe Lautsprecher.

BEDIENUNGSANLEITUNG PT-LB30EA PANASONIC

LCD-Projektor für den gewerblichen Einsatz

Bedienungsanleitung

Modell-Nr. PT-LB30NTEA PT-LB30EA

Lesen Sie diese Bedienungsanleitung vor der Verwendung dieses Geräts sorgfältig durch. Bewahren Sie sie zum späteren Nachschlagen gut auf.

Sehr geehrter Panasonic-Kunde:

Diese Bedienungsanleitung enthält alle erforderlichen Betriebsinformationen.

Wir hoffen, dass dieses Handbuch Ihnen bei der Verwendung dieses Produkts hilft und Sie mit Ihrem Panasonic-LCD-Projektor zufrieden sind. Die Seriennummer des Produkts finden Sie auf der Unterseite des Geräts.

Bitte lesen Sie die folgenden Informationen und Hinweise zum Kundendienst sorgfältig durch.

Modellnummer:

PT-LB30NTEA / PT-LB30EA

Seriennummer:

Wichtige Sicherheitshinweise

Warnung: Dieses Gerät muss geerdet werden.

Wichtige Sicherheitshinweise: Um Brand- und Stromschlaggefahr zu vermeiden, setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Maschinenlärminformationsverordnung 3 (GSGV, 18.01.1991): Der Schalldruckpegel am Arbeitsplatz beträgt gemäß ISO 7779 weniger als 70 dB(A).

Warnung:

1) Wenn das Gerät längere Zeit nicht verwendet wird, ziehen Sie den Netzstecker.

2) Um einen elektrischen Schlag zu vermeiden, entfernen Sie nicht die Abdeckung.

3) Entfernen Sie nicht den Erdungsstift am Netzstecker. Dieses Projektor ist mit einem dreipoligen geerdeten Netzstecker ausgestattet. Dieser Stecker ist so konstruiert, dass er aus Sicherheitsgründen nur in eine geerdete Steckdose passt. Wenn Sie den Stecker nicht in die Steckdose stecken können, wenden Sie sich an einen Elektriker. Entfernen Sie nicht den Erdungsstift.

Warnung:

- Wenn das Gerät dauerhaft angeschlossen wird, muss eine leicht zugängliche Trennvorrichtung in der Gebäudeverkabelung installiert werden;

- Wenn ein Stecker verwendet wird, muss eine leicht zugängliche Steckdose in der Nähe des Geräts installiert werden.

Dieses Gerät ist für den Heimgebrauch hinsichtlich der elektromagnetischen Verträglichkeit registriert und kann in Wohngebieten sowie in allen anderen Bereichen verwendet werden.

Vorsicht:

Um die dauerhafte Leistung des Projektors zu gewährleisten, befolgen Sie die beiliegende Installationsanleitung, einschließlich der Verwendung des mitgelieferten Netzkabels und abgeschirmter Schnittstellenkabel bei Verbindung mit Computern oder Peripheriegeräten. Wenn Sie den Projektor über die serielle Schnittstelle des PCs steuern, verwenden Sie unbedingt das optionale RS-232C-Serienkabel mit Ferritkern. Jegliche Änderungen oder Modifikationen an diesem Gerät führen zum Verlust der Benutzungsberechtigung.

Wichtig: Formstecker (nur für Benutzer in Großbritannien)

Zu Ihrer Sicherheit lesen Sie bitte die folgenden Hinweise sorgfältig durch.

Dieses Gerät ist mit einem dreipoligen Netzstecker mit Formstecker ausgestattet, der Ihre Sicherheit und Bequemlichkeit gewährleistet. Dieser Stecker enthält eine 13-Ampere-Sicherung. Wenn Sie die Sicherung ersetzen müssen, verwenden Sie nur eine Sicherung mit einer Nennstromstärke von 13 Ampere, die gemäß BS 1362 von ASTA oder BSI zugelassen ist.

Überprüfen Sie das ASTA-Zeichen ◊️ oder das BSI-Zeichen ♥️ auf der Sicherung.

Wenn der Stecker eine abnehmbare Sicherungsabdeckung hat, setzen Sie die Abdeckung nach dem Austausch der Sicherung wieder richtig ein, damit sie sich nicht öffnen kann.

Wenn Sie die Sicherungsabdeckung verloren haben, verwenden Sie den Stecker nicht, bis Sie eine Ersatzabdeckung besorgt haben.

Ersatz-Sicherungsabdeckungen sind beim autorisierten Kundendienst erhältlich.

Wenn der am Gerät angebrachte Formstecker nicht zu Ihrer Haushaltssteckdose passt, entfernen Sie die Sicherung, schneiden Sie den Stecker ab und entsorgen Sie ihn sicher. Wenn Sie den abgeschnittenen Stecker in eine 13-Ampere-Steckdose stecken, kann dies zu einem elektrischen Schlag mit schweren Verletzungen führen.

Wenn Sie einen neuen Stecker anbringen, überprüfen Sie unbedingt die Anschlussdrähte wie folgt.

Bei Zweifeln wenden Sie sich an einen qualifizierten Elektriker.

Warnung: - Dieses Gerät muss unbedingt geerdet werden.

Wichtig: - Die Drähte sind wie folgt farbcodiert.

Grün und Gelb: Erde

Blau: Nullleiter

Braun: Phase

Die Farben der Drähte dieses Geräts stimmen möglicherweise nicht mit den Farbmarkierungen an den Steckerklemmen überein. Gehen Sie daher wie folgt vor:

Verbinden Sie den grün-gelben Draht mit der Klemme, die mit dem Buchstaben E, dem Erdungssymbol ± oder in Grün oder Grün-Gelb gekennzeichnet ist.

Verbinden Sie den blauen Draht mit der Klemme, die mit dem Buchstaben N oder in Schwarz gekennzeichnet ist.

Verbinden Sie den braunen Draht mit der Klemme, die mit dem Buchstaben L oder in Rot gekennzeichnet ist.

Austausch der Sicherung: Stecker und Sicherungsabdeckung

Einen Schraubendreher in den Spalt einführen und die Abdeckung

öffnen, dann die Sicherung austauschen.

4 - Koreanisch

Inhaltsverzeichnis

Vorbereitung

Wichtige Sicherheitshinweise 2

Sicherheitsvorschriften im Detail......6

Zubehör....10

Vor der Verwendung 10

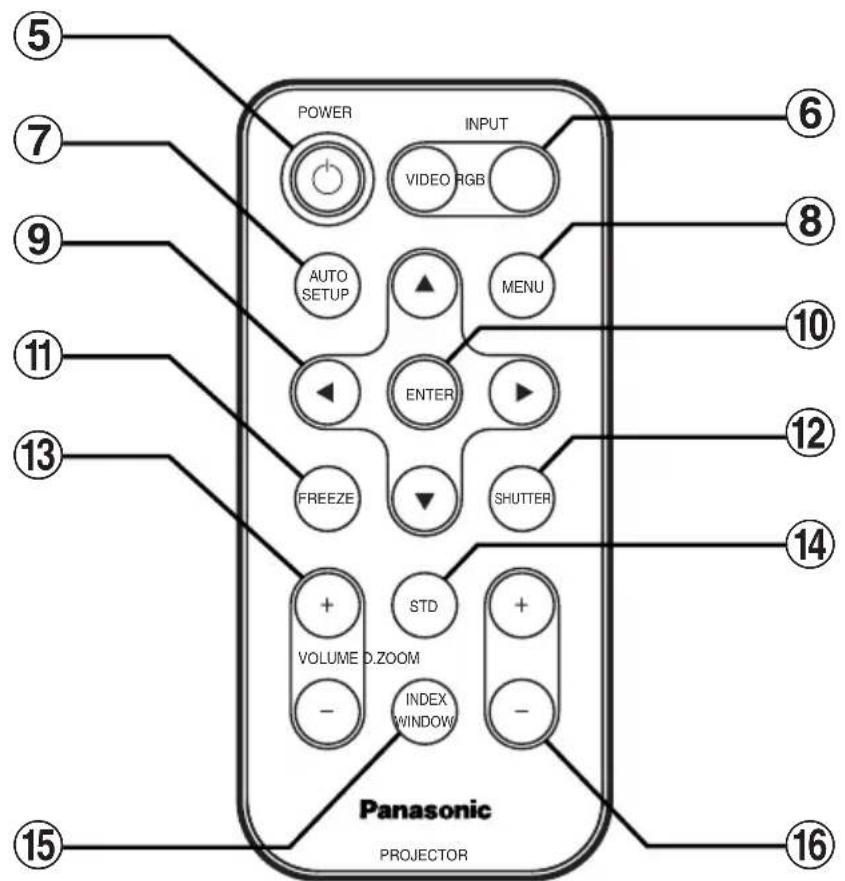

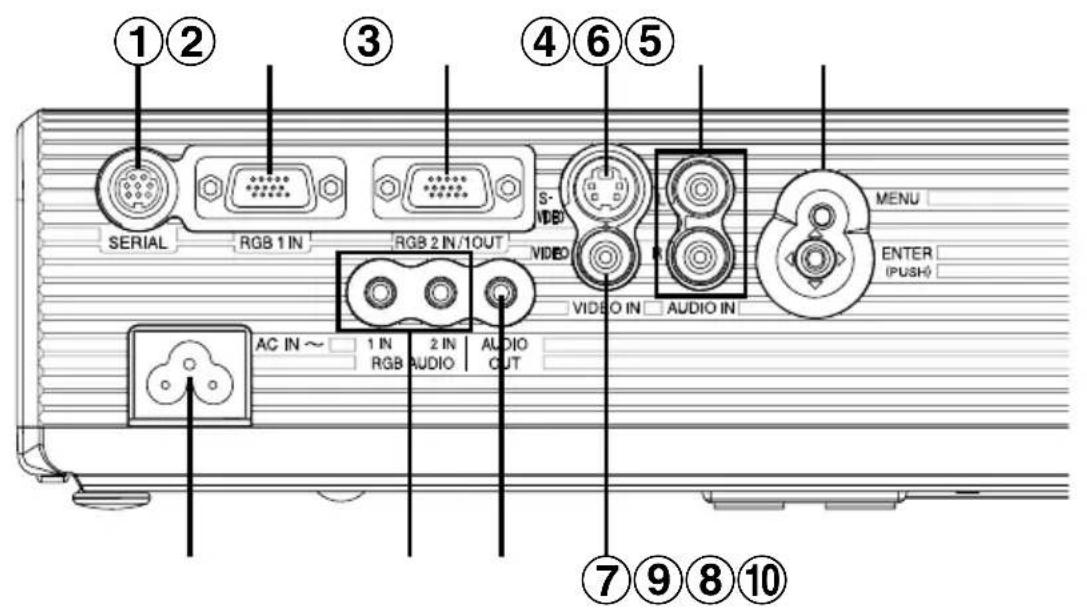

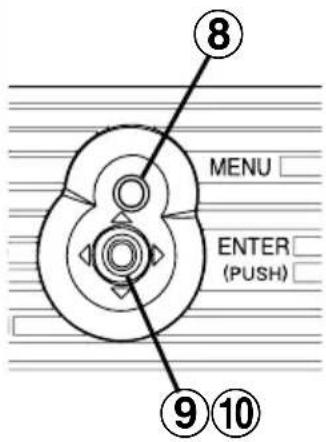

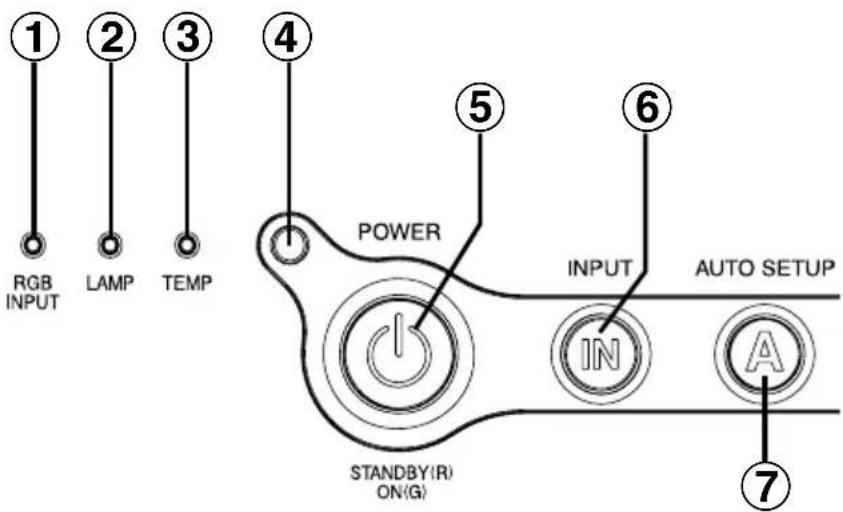

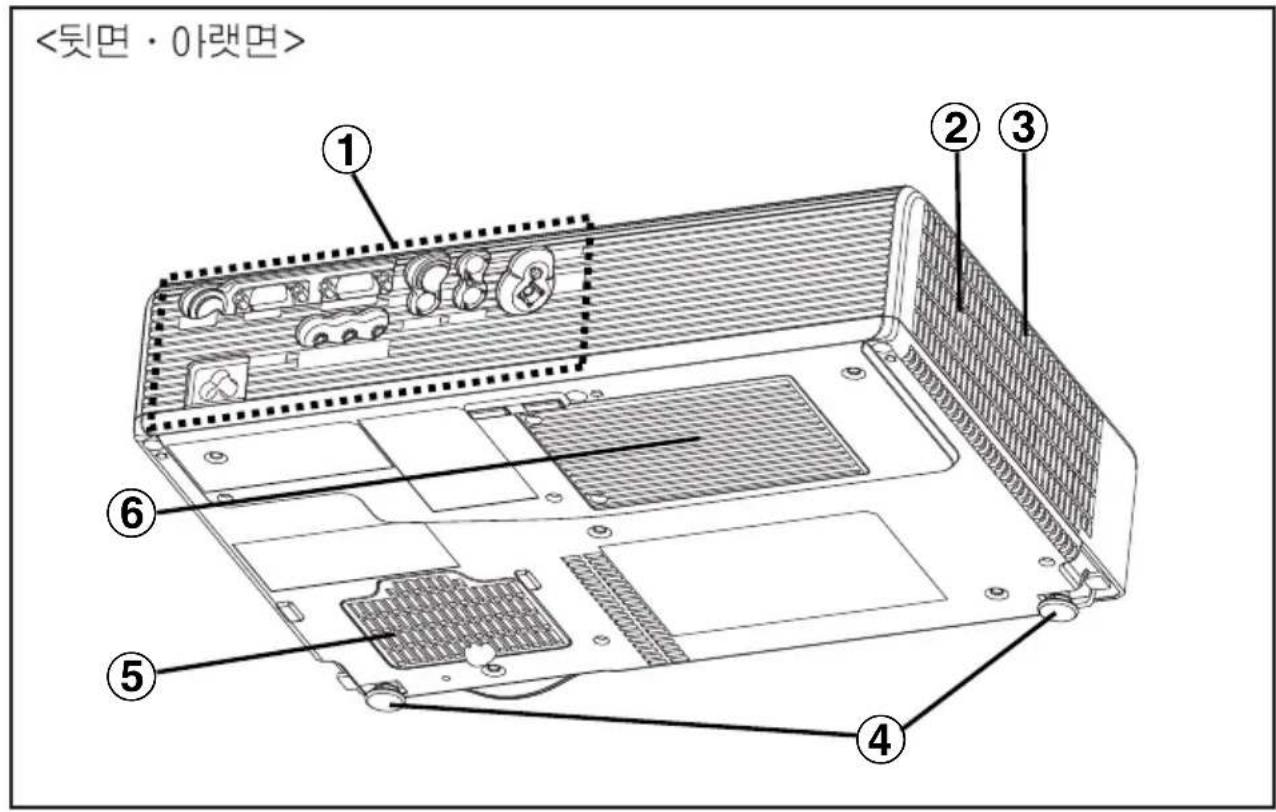

Bezeichnung und Funktion der Teile....12

Start

Installationsmethode 18

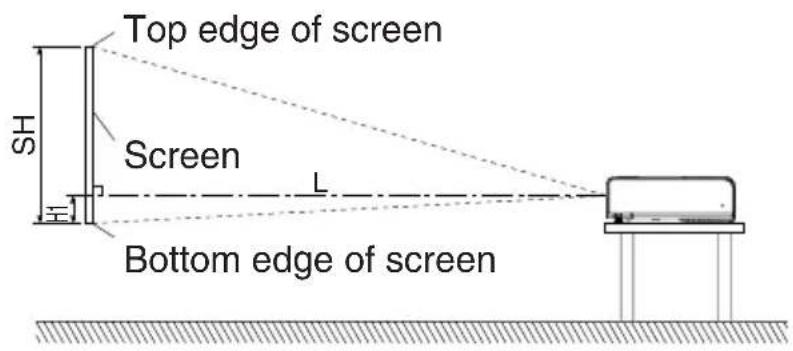

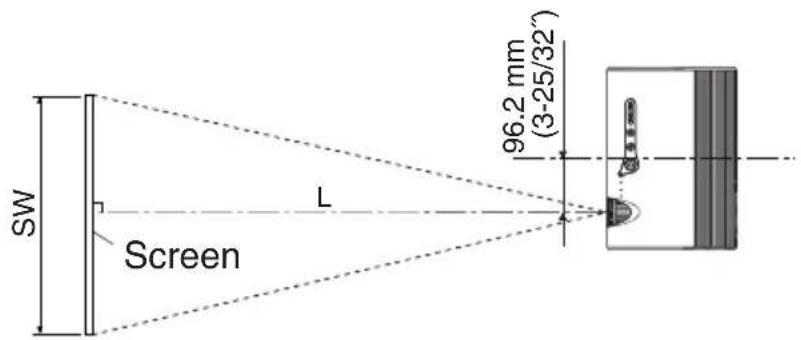

Projektionsmethode, Projektorposition, Projektionsabstand

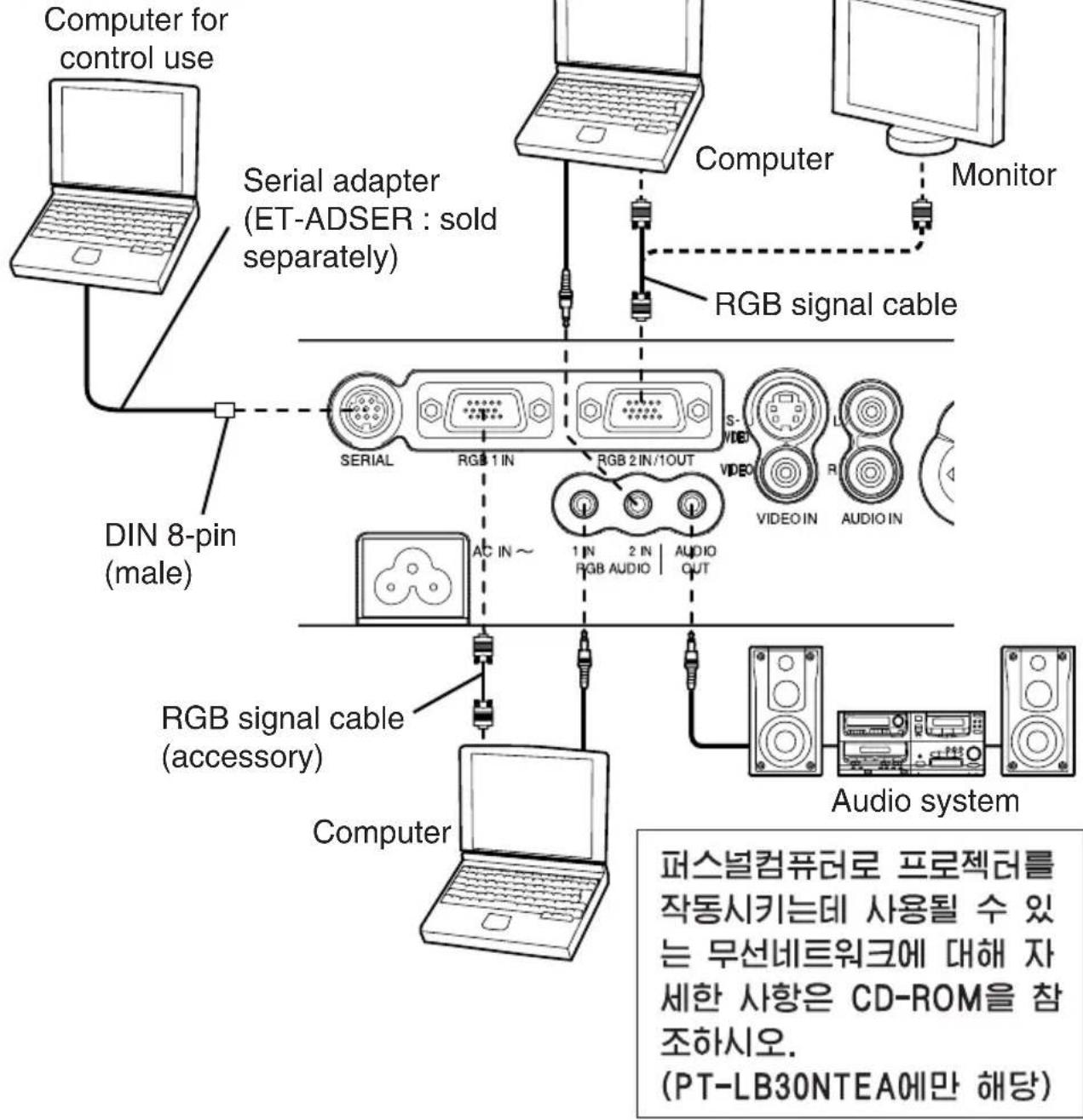

Verbindungsmethode 20

Computeranschluss, Videoanschluss (1),

Videoanschluss (2)

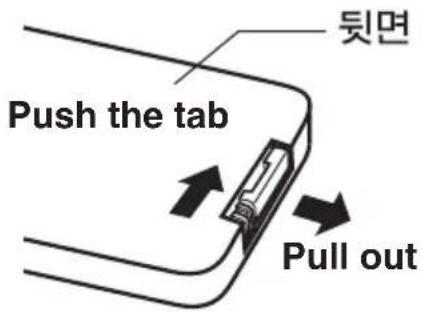

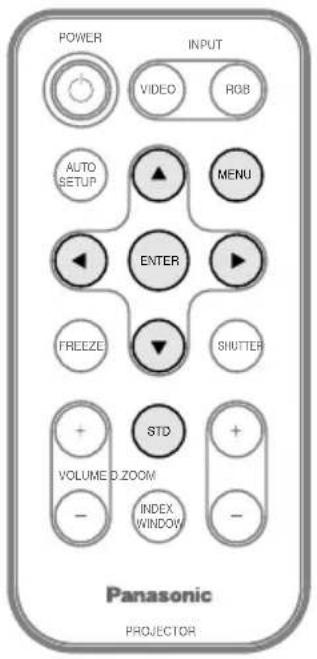

Vorbereitung der Fernbedienung 23

Grundlegende Bedienung

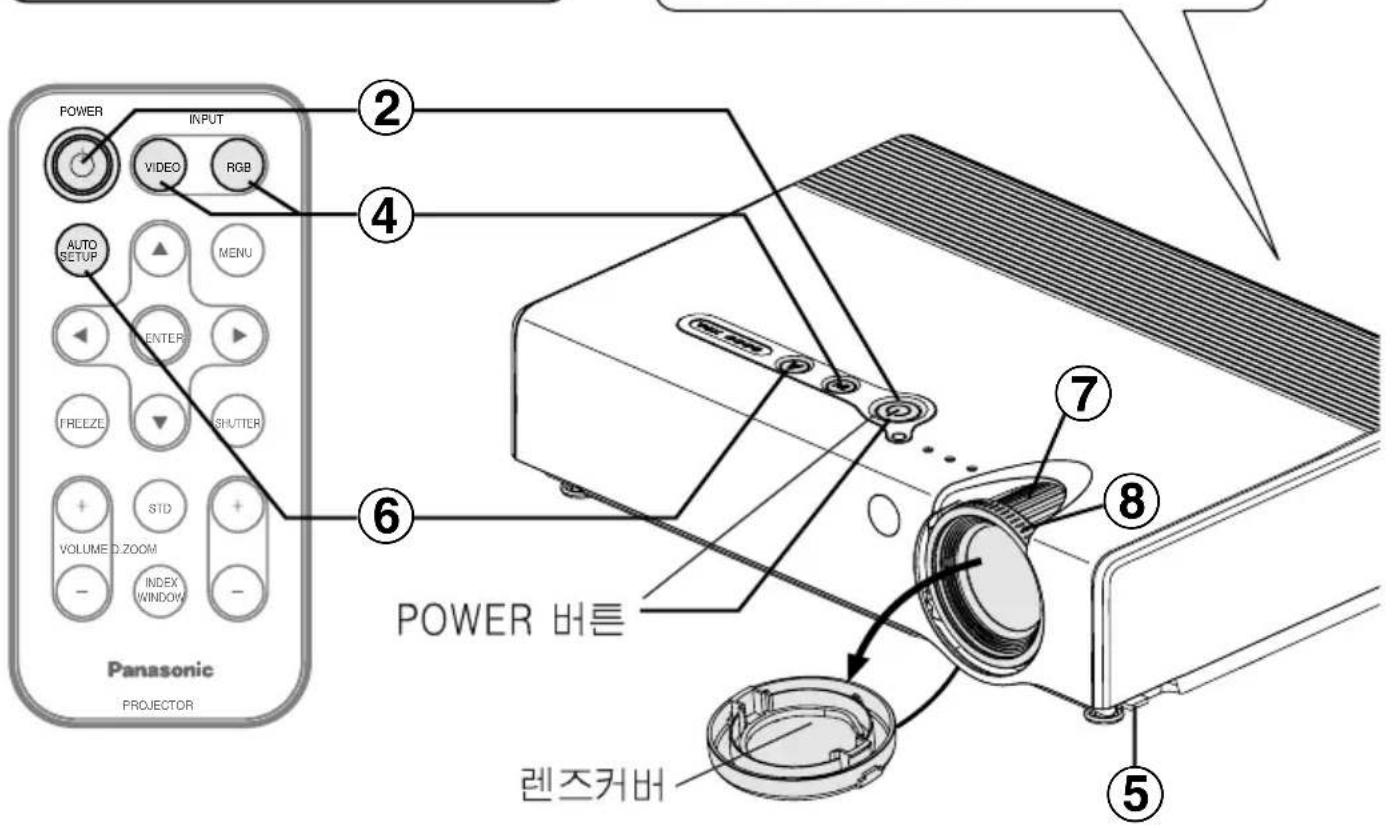

Einschalten 24

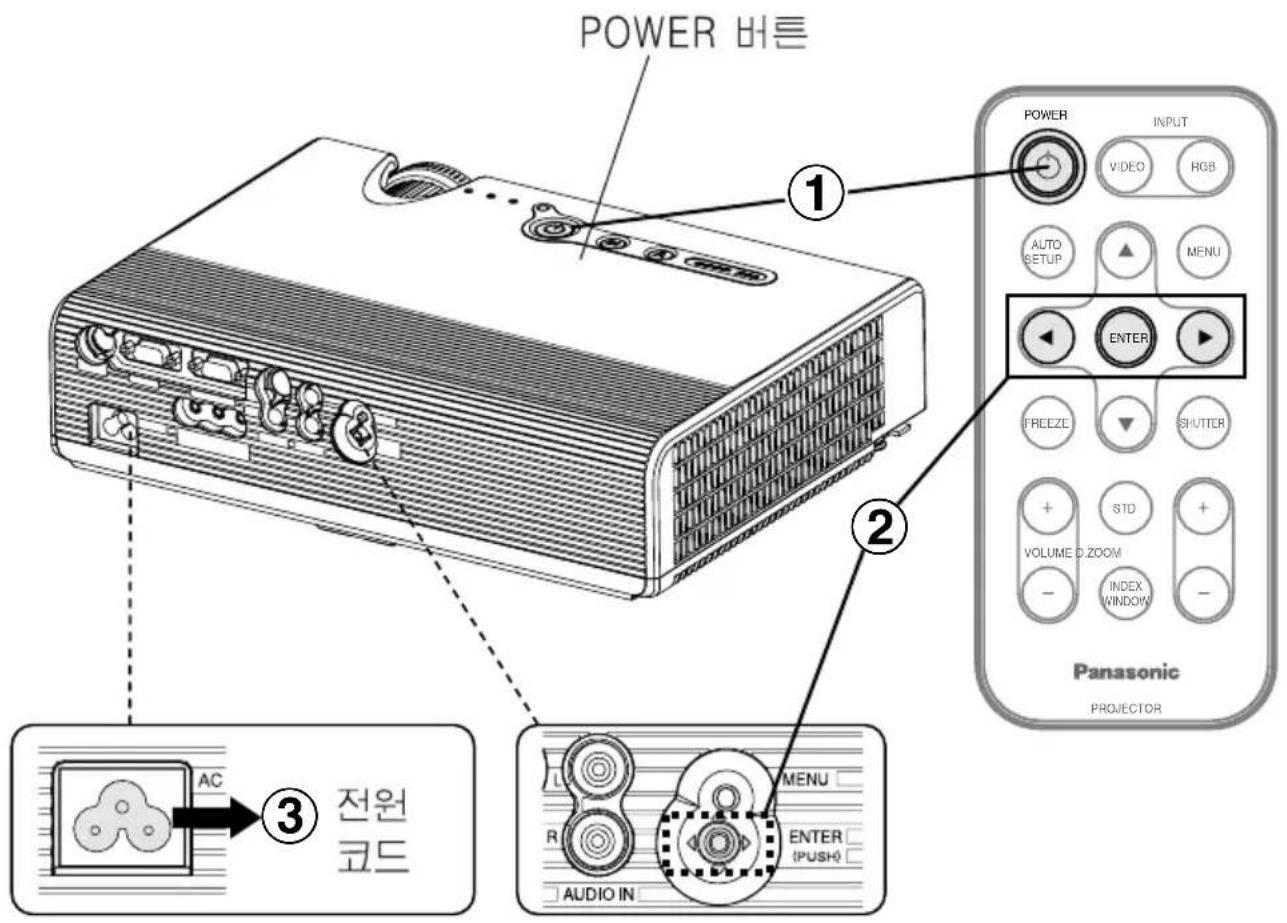

Ausschalten 26

Nützliche Funktionen

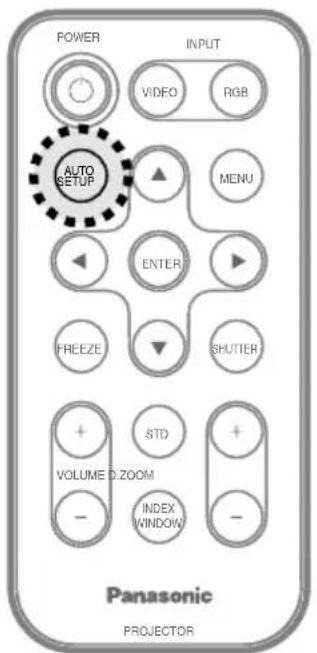

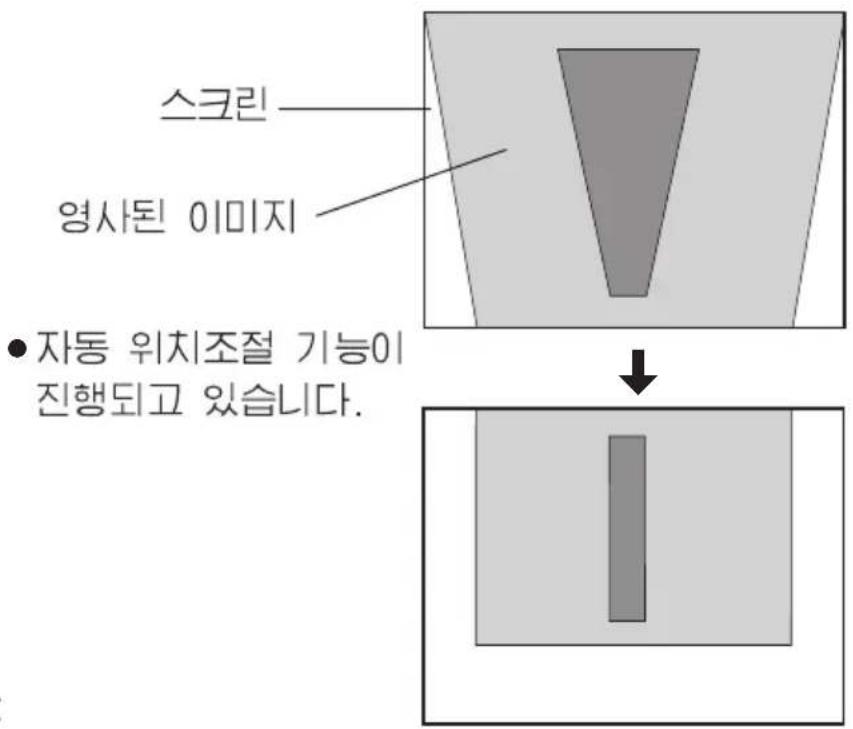

Korrektur der Bildverzerrung und automatische Positionierung .....28

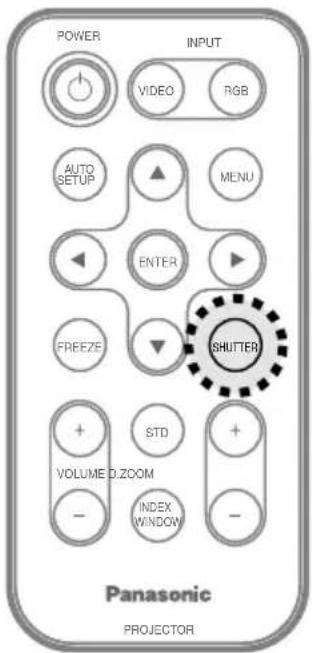

Bild und Ton vorübergehend ausschalten......29

Bild pausieren 29

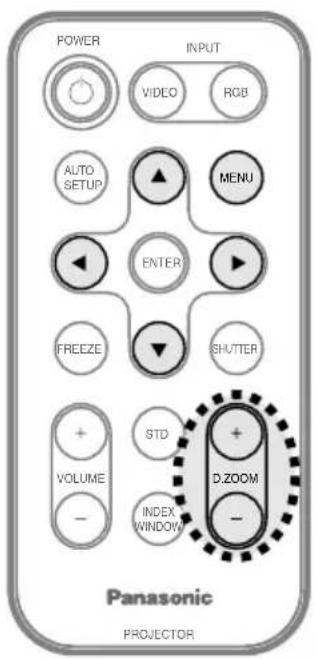

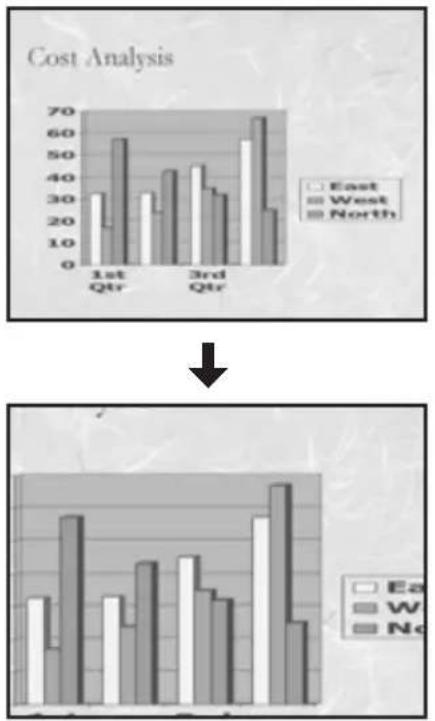

Bild vergrößern 30

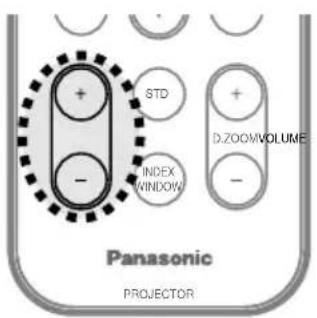

Lautstärke einstellen 30

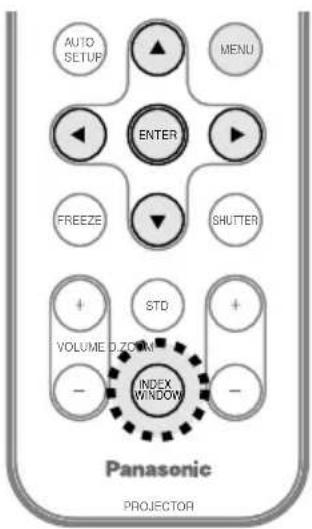

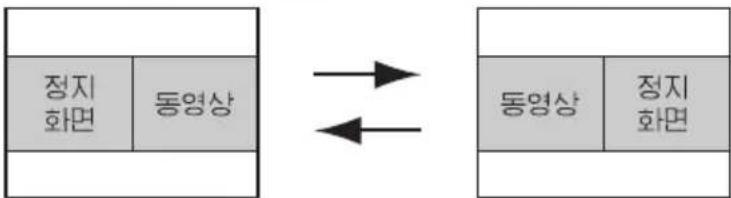

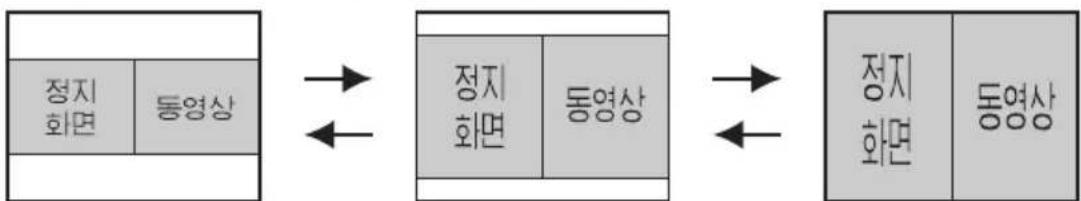

Zwei Bildschirme anzeigen 31

Einstellung und Konfiguration

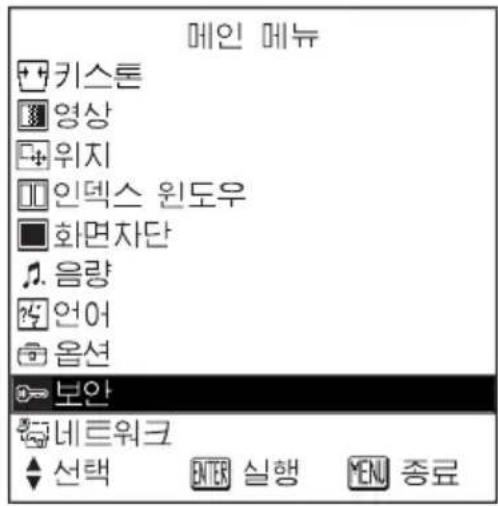

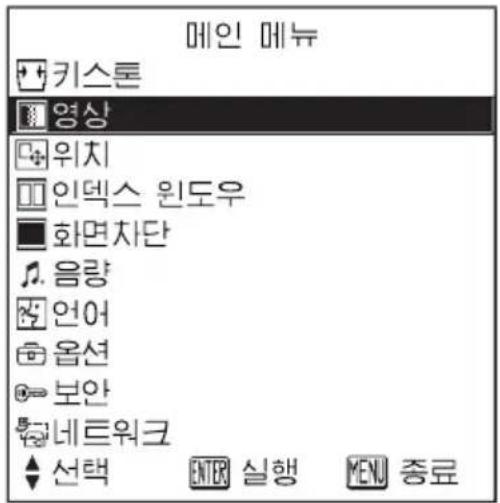

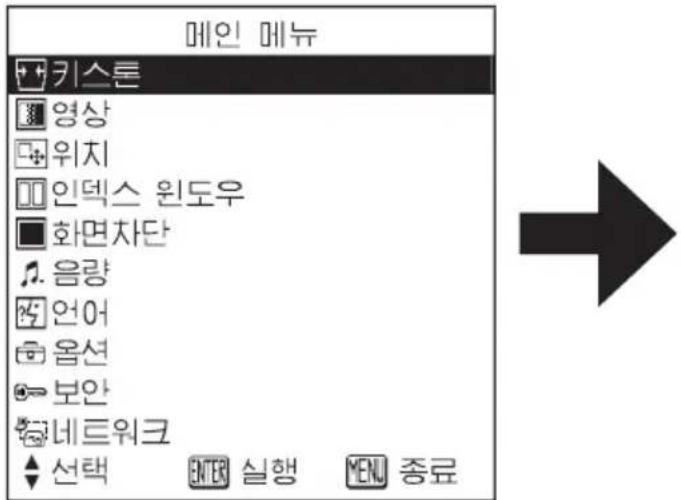

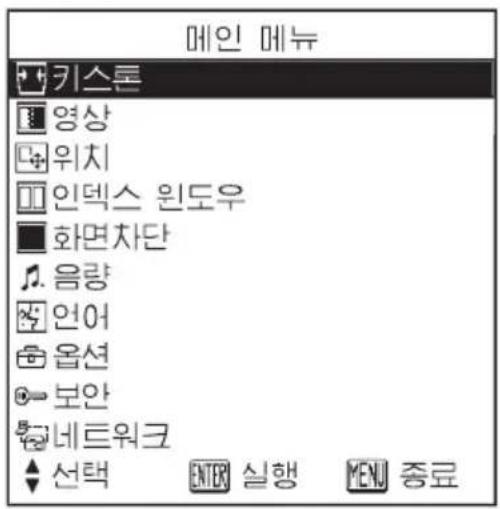

Bildschirmmenü 32

Menübildschirm, Menübedienungsanleitung,

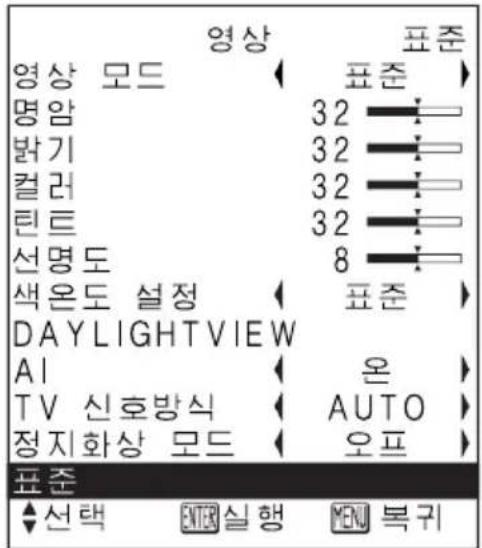

Auf Standardwerte zurücksetzen

Trapezkorrekturfunktion 36

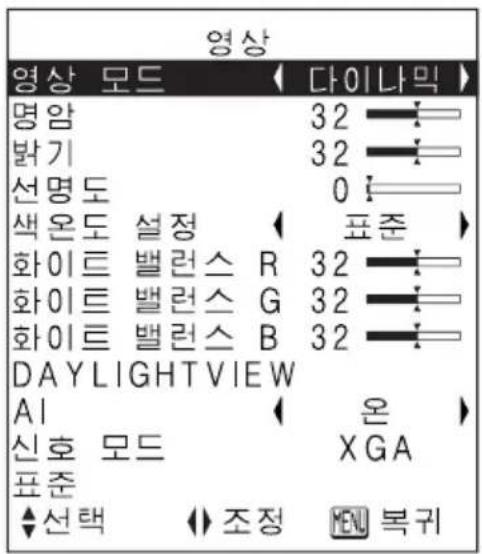

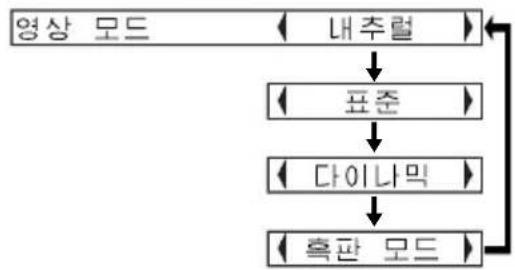

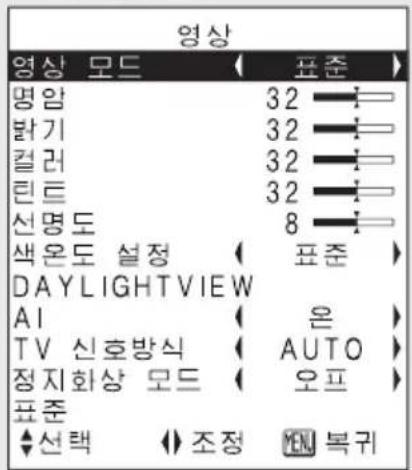

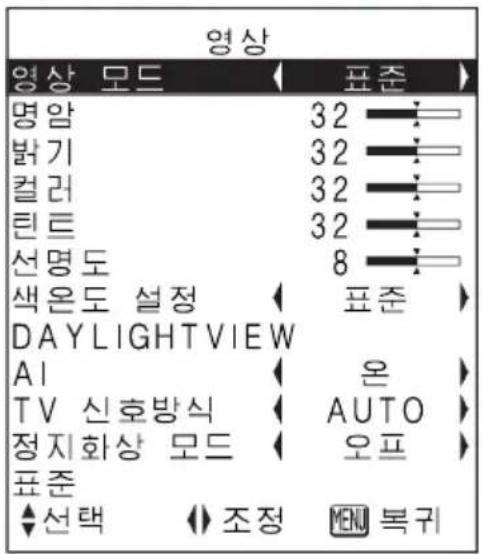

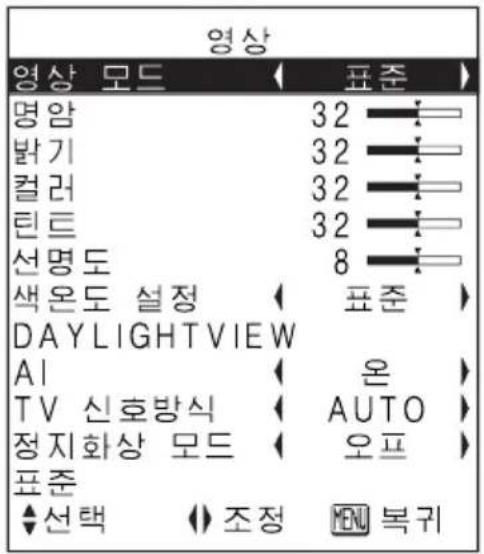

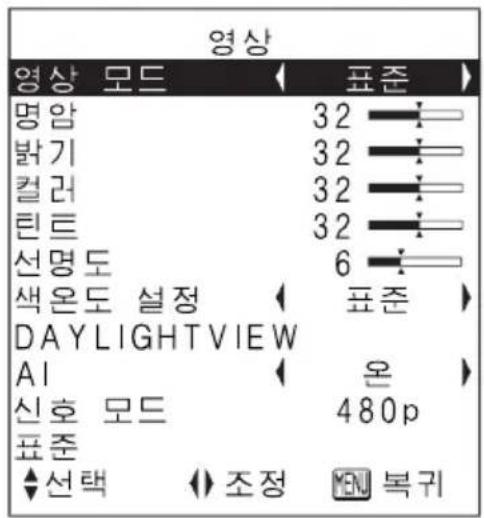

Bildschirmeinstellung 37

Bildmodus, Kontrast, Helligkeit, Farbe, Farbton,

Schärfe, Farbtemperatureinstellung, Weißabgleich

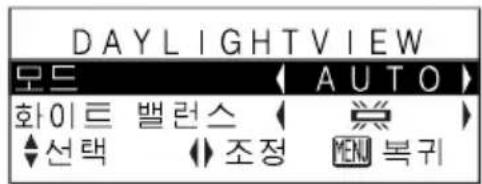

R/G/B, DAYLIGHTVIEW, AI,

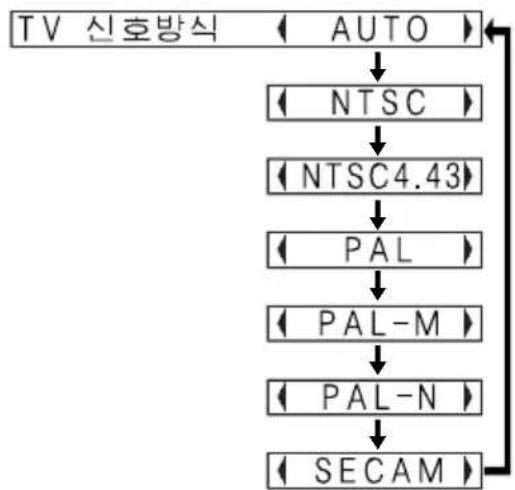

TV-Signalmodus, Standbildmodus, Signal

Modus, sRGB-kompatible Bildprojektion

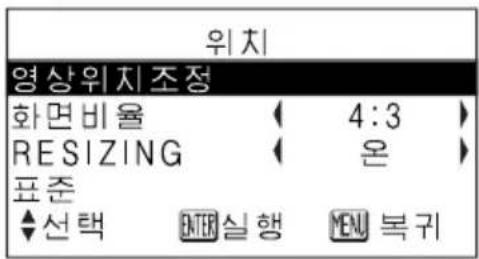

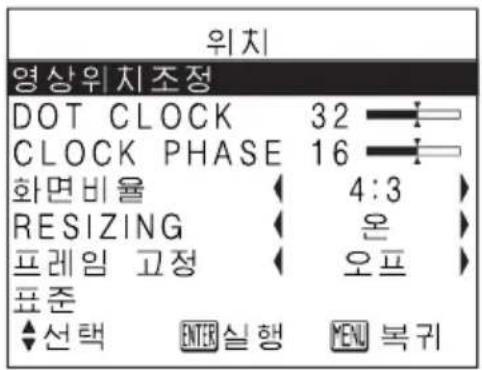

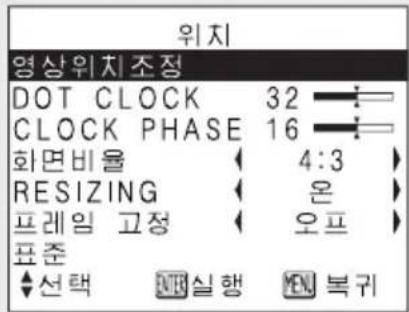

Positionseinstellung 41

Bildpositionseinstellung, DOT CLOCK,

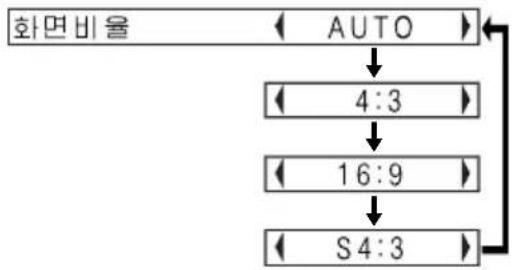

CLOCK PHASE, Bildseitenverhältnis,

RESIZING, Rahmenfixierung

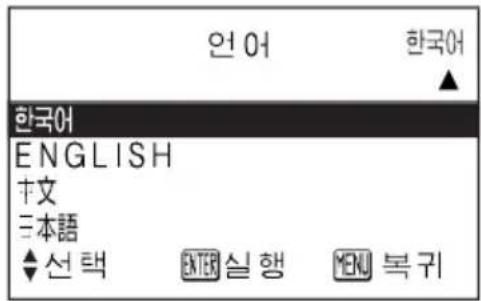

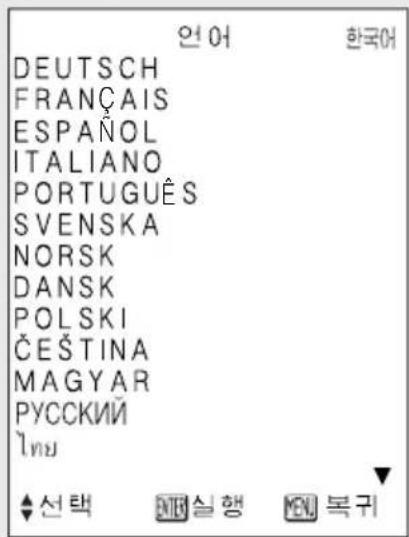

Sprachumschaltung 44

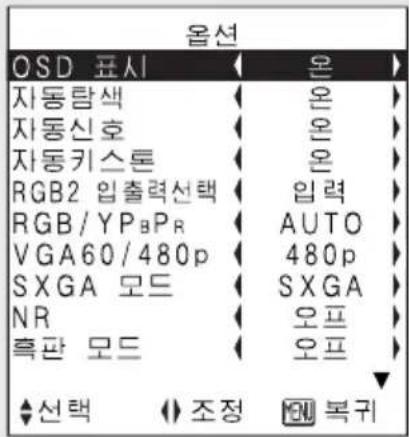

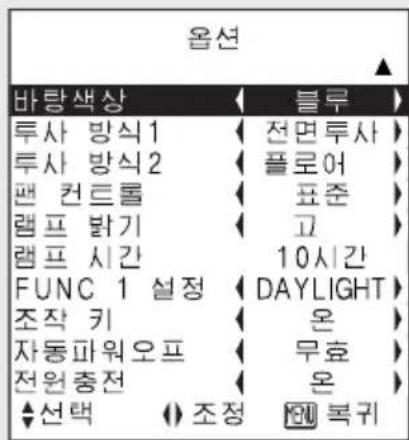

Optionseinstellung 45

OSD-Anzeige, automatische Suche, automatisches Signal,

Autofahrstein, RGB2 Eingangs-/Ausgangswahl,

RGB/YPBPR, VGA60/480p,

SXGA-Modus, NR, Tafelmodus,

Hintergrundfarbe, Projektionsmodus 1, Projektionsmodus 2,

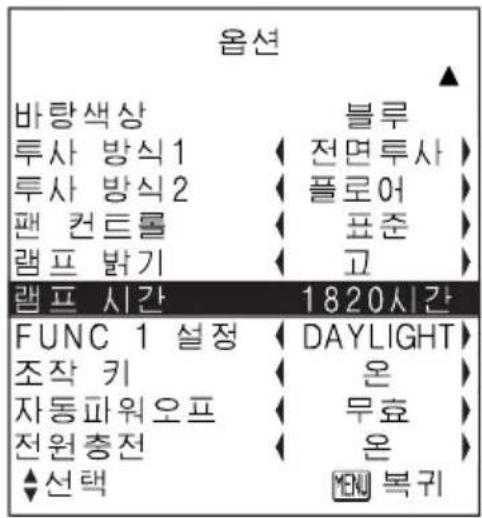

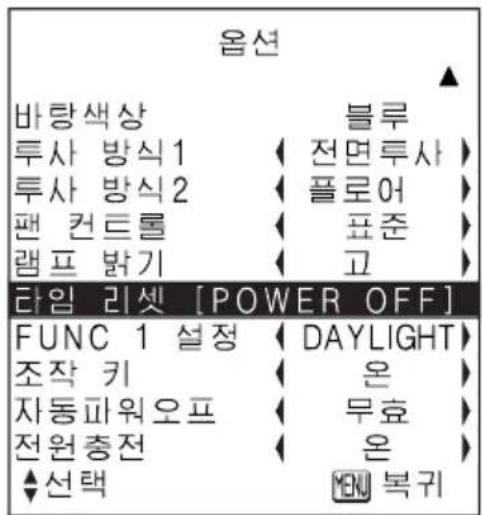

Lüftersteuerung, Lampenhelligkeit, Lampenlebensdauer,

FUNC 1 Einstellung, Bedientasten,

Automatische Abschaltung, Netzladung

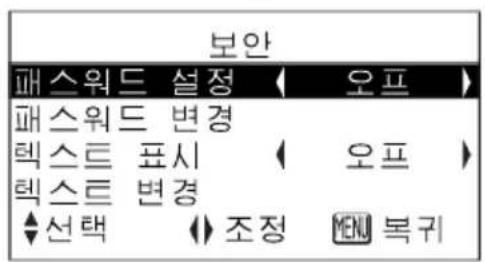

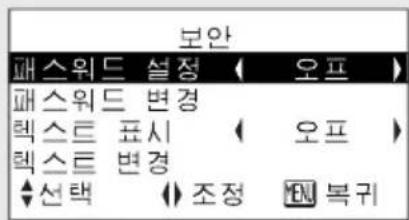

Sicherheitsfunktionseinstellung 49

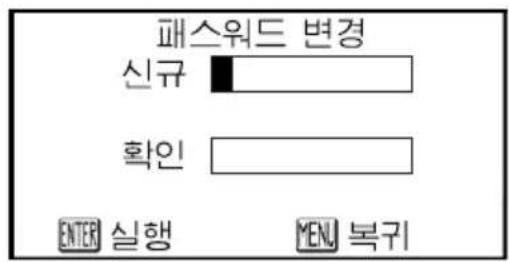

Passworteinstellung, Passwortänderung,

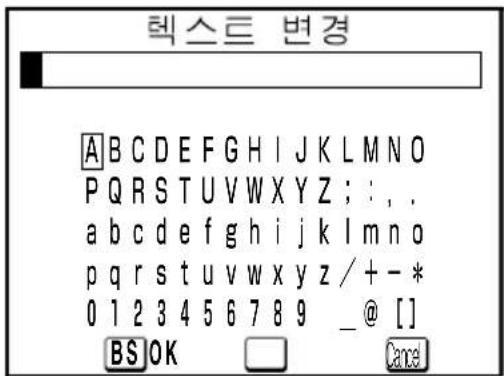

Textanzeige, Textänderung

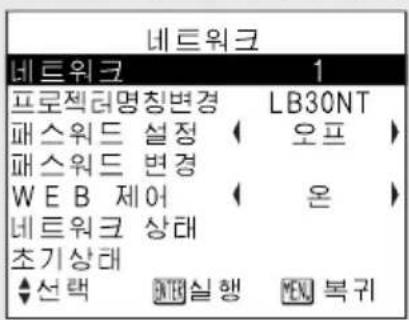

Netzwerkeinstellung 51

Lagerung und Wartung

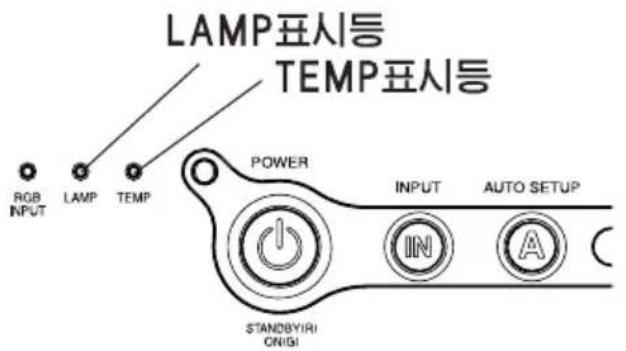

Wenn die TEMP-Anzeige und die LAMP

Anzeige leuchten 52

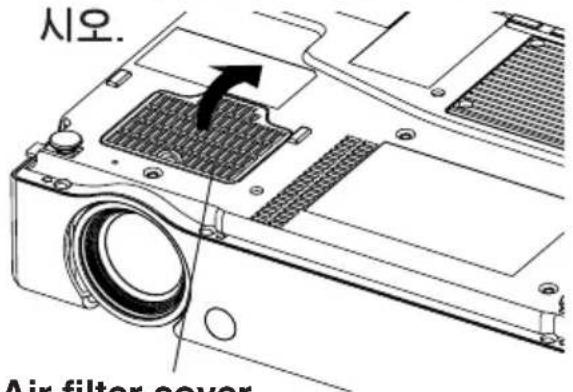

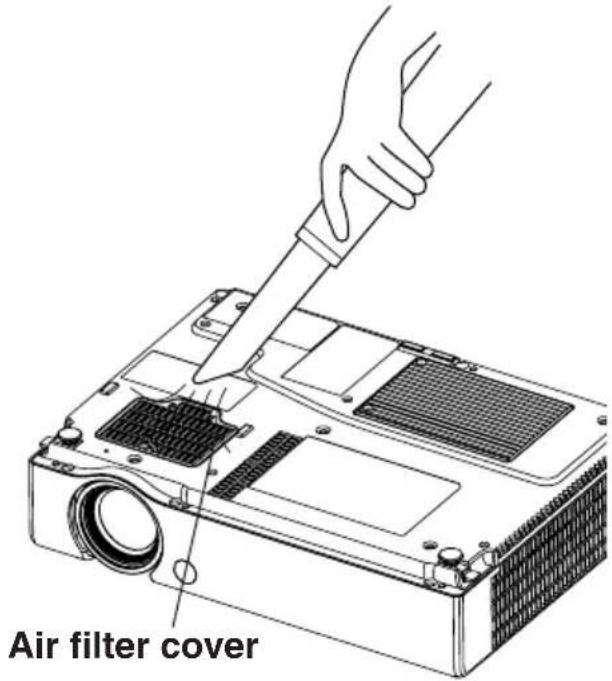

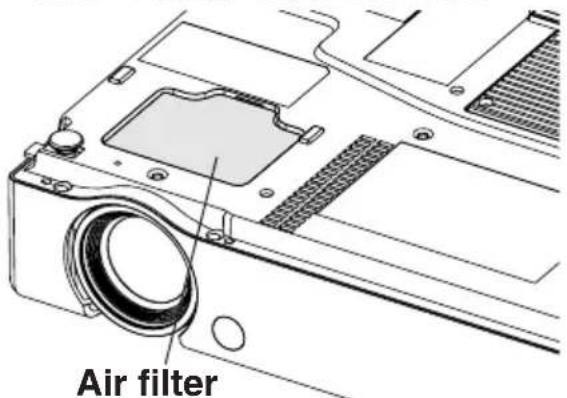

Luftfilter reinigen und austauschen....54

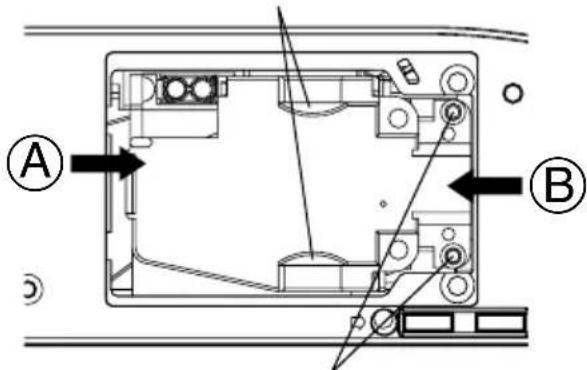

Lampe austauschen 55

Hinweise vor der Kontaktaufnahme mit dem Kundendienst......58

Reinigung und Wartung59

Sonstiges

Technische Daten60

Anhang 62

Liste der kompatiblen Signale,

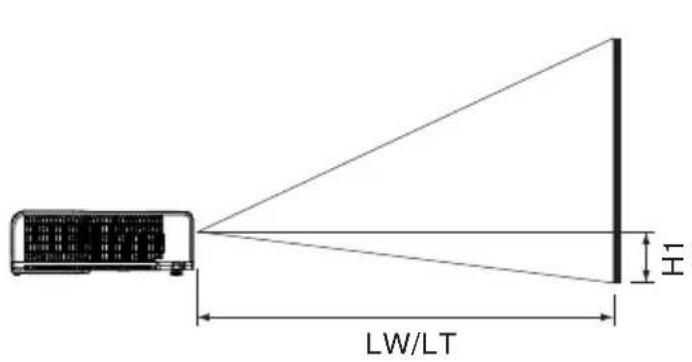

Berechnungsmethode für die Projektionsbildgröße,

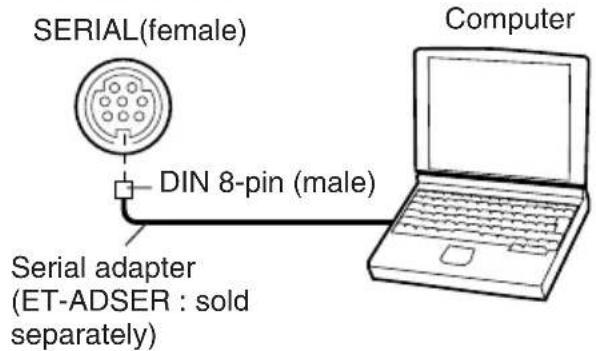

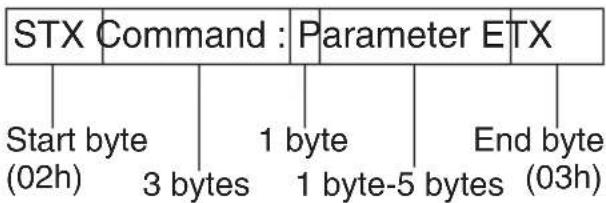

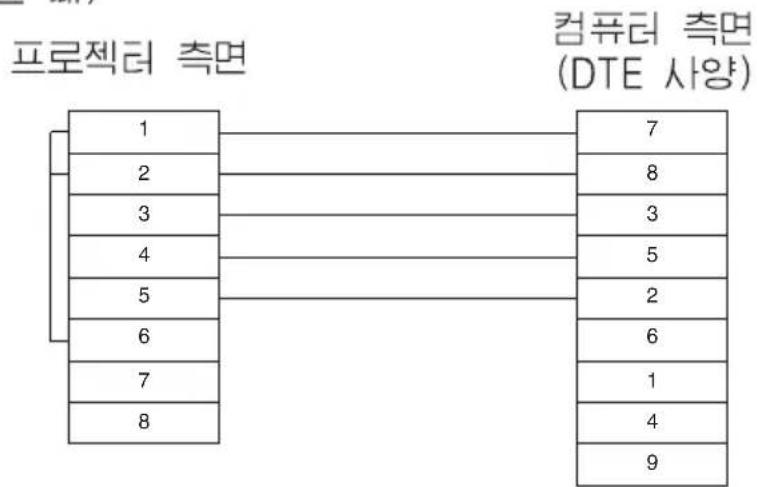

Verwendung des SERIAL-Anschlusses

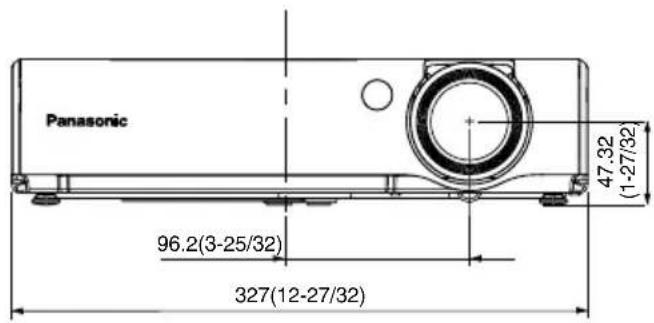

Abmessungen 66

Zu Marken 66

Details zu Sicherheitshinweisen

Warnung:

Wenn aus dem Projektor Rauch, ein ungewöhnlicher Geruch oder Geräusche austreten, ziehen Sie den Netzstecker aus der Steckdose.

• Wenn Sie den Projektor in einem solchen Fall weiterhin verwenden, kann dies zu einem Brand oder elektrischen Schlag führen.
• Wenn kein Rauch mehr austritt, wenden Sie sich an den Kundendienst, um eine Reparatur anzufordern. - Versuchen Sie nicht, den Projektor selbst zu reparieren. Dies kann sehr gefährlich sein.

Installieren Sie den Projektor nicht an Orten, die sein Gewicht nicht tragen können.

- Wenn der Installationsort nicht sicher ist, kann dies zu Verletzungen oder Schäden führen. Seien Sie vorsichtig.

Installationsarbeiten (z. B. Deckenmontage) müssen von qualifizierten Technikern durchgeführt werden.

- Wenn die Installation nicht ordnungsgemäß durchgeführt wird, kann dies zu Verletzungen oder Stromschlägen führen. Seien Sie vorsichtig.

Wenn Fremdkörper oder Flüssigkeiten in den Projektor gelangen, der Projektor herunterfällt oder das Gehäuse beschädigt ist, ziehen Sie den Netzstecker.

• Wenn Sie den Projektor in diesem Zustand weiterhin verwenden, kann dies zu einem Brand oder elektrischen Schlag führen. - Wenden Sie sich an den Kundendienst, um eine Reparatur anzufordern.

Stecken Sie nicht zu viele Stecker in die Steckdose.

- Wenn die Strommenge zu hoch ist (z. B. durch zu viele Adapter), kann es zu Überhitzung oder Brand kommen.

Entfernen Sie keine Abdeckungen und verformen Sie das Gerät nicht.

• Im Projektor befindet sich Hochspannung, die einen Brand oder elektrischen Schlag verursachen kann.
• Wenden Sie sich für Inspektionen, Einstellungen oder Reparaturen an den Kundendienst.

Reinigen Sie den Netzstecker regelmäßig, um Staubablagerungen zu vermeiden.

• Wenn sich Staub auf dem Netzstecker ansammelt, kann Feuchtigkeit eindringen und einen Brand verursachen. Ziehen Sie den Netzstecker aus der Steckdose und wischen Sie ihn mit einem trockenen Tuch ab. - Wenn Sie den Projektor längere Zeit nicht verwenden, ziehen Sie den Netzstecker.

Beschädigen Sie auf keinen Fall das Netzkabel oder den Stecker.

• Halten Sie das Netzkabel nicht in die Nähe von heißen Gegenständen und behandeln Sie es nicht grob, um Beschädigungen zu vermeiden.
• Ein beschädigtes Netzkabel kann zu Stromschlägen, elektrischen Schlägen oder Bränden führen.
• Wenden Sie sich für Reparaturen am Netzkabel unbedingt an den Kundendienst.

Fassen Sie den Netzstecker nicht mit nassen Händen an.

- Wenn Sie nicht vorsichtig sind, kann dies zu einem Stromschlag führen.

Stecken Sie den Netzstecker sicher in die Steckdose.

- Wenn der Stecker nicht richtig eingesteckt wird, kann dies zu Stromschlägen oder Überhitzung führen.

- Verwenden Sie keine beschädigten Stecker oder Steckdosen, die nicht fest an der Wand sitzen.

Stellen Sie den Projektor nicht an einem instabilen Ort auf.

- Wenn der Projektor auf einer geneigten oder instabilen Fläche steht, kann er herunterfallen und Verletzungen verursachen.

Lassen Sie kein Wasser in den Projektor eindringen oder ihn nass werden.

- Wenn Sie nicht vorsichtig sind, kann dies zu einem Brand oder Stromschlag führen.

Stellen Sie den Projektor nicht auf weiche Untergründe wie Teppiche oder Schaumstoffmatratzen.

Legen Sie den Projektor nicht auf solche Gegenstände, da er überhitzen und einen Brand verursachen oder beschädigt werden kann.

Stellen Sie keine Behälter mit Flüssigkeiten auf den Projektor.

Wenn Wassertropfen in den Projektor gelangen, kann dies einen Brand oder einen elektrischen Schlag verursachen.

Wenn Wasser in den Projektor gelangt, wenden Sie sich sofort an den Kundendienst.

Führen Sie keine Fremdkörper in den Projektor ein.

Wenn metallische oder brennbare Gegenstände in den Projektor gelangen, kann dies einen Brand oder einen elektrischen Schlag verursachen. Seien Sie vorsichtig.

Bewahren Sie Batterien an einem sicheren Ort auf, der für Kinder unzugänglich ist.

Wenn eine Batterie verschluckt wird, kann dies tödlich sein. Suchen Sie sofort einen Arzt auf, um eine angemessene Behandlung zu erhalten.

Achten Sie darauf, dass die Plus- und Minuspole der Batterien nicht mit Metallgegenständen wie Halsketten oder Haarnadeln in Kontakt kommen.

Andernfalls kann es zu Überhitzung, Kurzschluss, Explosion oder Brand der Batterien kommen.

Bewahren Sie Batterien in einem Plastikbehälter auf, ohne Kontakt zu Metallgegenständen.

Berühren Sie bei schweren Gewittern nicht das Projektorgehäuse oder das Netzkabel.

Es besteht die Gefahr eines elektrischen Schlags.

Verwenden Sie den Projektor nicht an Orten mit Dampf oder hoher Feuchtigkeit.

Es kann zu Bränden oder elektrischen Schlägen kommen.

Blicken Sie während der Verwendung des Projektors nicht in die Linse.

- Da im Projektor starkes Licht erzeugt wird, kann direktes Hineinschaueen zu Sehstörungen führen. - Achten Sie besonders darauf, dass Kinder nicht in die Linse schauen. Ziehen Sie den Netzstecker, wenn der Projektor nicht verwendet wird.

Legen Sie keine Hände oder andere Gegenstände auf die Lüftungsöffnungen.

- Aus den Lüftungsöffnungen tritt heiße Luft aus. Halten Sie Hände, Gesicht oder andere hitzeempfindliche Gegenstände von den Lüftungsöffnungen fern (halten Sie einen Abstand von mindestens 10 cm (4") ein). Andernfalls können Verbrennungen oder Schäden auftreten.

Der Lampenwechsel darf nur von qualifiziertem Fachpersonal durchgeführt werden.

● Die Lampe steht unter hohem Innendruck. Bei unsachgemäßer Handhabung kann sie explodieren. ● Wenn die Lampe gegen harte Gegenstände stößt oder fallen gelassen wird, kann sie leicht beschädigt werden, was zu Fehlfunktionen oder Verletzungen des Benutzers führen kann.

Lassen Sie die Lampe vor dem Austausch mindestens eine Stunde lang abkühlen.

● Die Lampenabdeckung ist sehr heiß; wenn Sie sie berühren, können Sie sich verbrennen.

Ziehen Sie vor dem Lampenwechsel unbedingt den Netzstecker aus der Steckdose.

● Es besteht die Gefahr eines Stromschlags oder einer Explosion.

Warnung:

Blockieren Sie nicht die Lufteinlässe und -auslässe.

- Wenn der Projektor überhitzt, kann dies zu Brand oder Verletzungen führen. - Stellen Sie den Projektor nicht an engen, schlecht belüfteten Orten wie Schränken oder Bücherregalen auf. - Stellen Sie den Projektor nicht auf Stoffe oder Papier, da diese die Lufteinlässe blockieren können.

Installieren Sie den Projektor nicht an feuchten Orten, an schmutzigen Orten oder an Orten, an denen Rauch oder Dampf austritt.

- Die Installation an solchen Orten kann zu Brand oder Stromschlag führen.

Ziehen Sie beim Abziehen des Netzkabels immer am Stecker, nicht am Kabel.

- Wenn Sie am Netzkabel ziehen, kann das Kabel beschädigt werden, was zu Feuer, Stromschlag oder schweren elektrischen Schlägen führen kann.

Entfernen Sie nicht den Ferritkern des mitgelieferten Netzkabels.

- Wenn Sie den Ferritkern entfernen, kann dies elektromagnetische Störungen verursachen.

Ziehen Sie vor dem Transport des Projektors unbedingt alle Verbindungskabel ab.

- Wenn Sie den Projektor mit angeschlossenen Kabeln bewegen, kann dies zu Feuer oder Stromschlag führen.

Setzen Sie die Batterie keinen Stößen aus, schließen Sie sie nicht kurz, setzen Sie sie keiner Hitze aus und zerlegen Sie sie nicht. Werfen Sie die Batterie nicht ins Wasser oder Feuer.

- Andernfalls kann es zu Überhitzung, Kurzschluss, Explosion, Feuer oder Verbrennung der Batterie kommen, was zu Verletzungen führen kann.

Setzen Sie die Batterie mit korrekter Polarität (+ und -) ein.

- Wenn Sie die Batterie nicht mit korrekter Polarität einsetzen, kann es zu Explosion, Kurzschluss oder Feuer kommen, was zu Schäden oder Verschmutzung des Batteriefachs oder der umliegenden Geräte führen kann.

Verwenden Sie nur den angegebenen Batterietyp.

- Wenn Sie einen anderen als den angegebenen Batterietyp verwenden, kann es zu Explosion, Kurzschluss oder Feuer kommen, was zu Schäden oder Verschmutzung des Batteriefachs oder der umliegenden Geräte führen kann.

Isolieren Sie die Batterie vor der Entsorgung, indem Sie sie mit Klebeband oder ähnlichem abkleben.

- Wenn die Batterie mit metallischen Gegenständen oder anderen Batterien in Kontakt kommt, kann dies zu Feuer oder Explosion führen.

Steigen Sie nicht auf den Projektor.

● Sie könnten stürzen und das Gerät könnte beschädigt werden, was zu Verletzungen führen kann.

- Achten Sie besonders darauf, dass Kinder nicht auf den Projektor steigen oder sich darauf setzen.

Wenn Sie den Projektor längere Zeit nicht verwenden, ziehen Sie den Netzstecker aus der Steckdose.

- Wenn sich Staub auf dem Netzstecker ansammelt, kann die Isolierung beschädigt werden und ein Brand entstehen.

- Auch wenn der Strom ausgeschaltet ist, fließt im Projektor ein Strom von ca. 3 W.

Ziehen Sie vor der Reinigung des Geräts sicherheitshalber den Netzstecker aus der Steckdose.

● Andernfalls kann es zu einem Stromschlag kommen.

Wenden Sie sich mindestens einmal im Jahr an den Kundendienst, um das Innere des Projektors reinigen zu lassen.

- Wenn sich Staub im Projektor ansammelt, kann dies zu Fehlfunktionen oder Bränden führen.

- Es ist ratsam, das Innere des Projektors vor der feuchten Jahreszeit gründlich zu reinigen. Für die Reinigung des Projektorinneren wenden Sie sich bitte an das nächste Kundendienstzentrum. Die Reinigungskosten erfragen Sie bitte beim Kundendienstzentrum.

Wir bemühen uns, eine saubere Umwelt zu schaffen. Nicht reparierbare Geräte bringen Sie bitte zur Verkaufsstelle oder zu einem Recyclingzentrum.

Zubehör

Bitte überprüfen Sie den Projektor und das gesamte folgende Zubehör.

Card remote control unit (N2QADC000008 x1)	Lithium battery for remote control unit (CR-2025/1F x1)	RGB signal cable [1.8 m (5'10"), K1HA15DA0002 x1]
	Mains lead (K2CM3DR00002 x 1)	Mains lead for U.K. (K2CT3DR00005 x 1)
Carrying bag (TPEP014 x 1)	CD-ROM (PT-LB30NTEA에만 해당, TQBH9007 x1)

Vor der Verwendung

Hinweise zum Transport des Projektors

Transportieren Sie den Projektor mit aufgesetzter Objektivabdeckung.

Das Projektionsobjektiv reagiert sehr empfindlich auf Vibrationen und Stöße. Verwenden Sie beim Bewegen des Projektors die mitgelieferte Tragetasche. Legen Sie den Projektor so in die Tragetasche, dass das Objektiv nach oben zeigt. Legen Sie keine anderen Gegenstände als den Projektor oder Kabel in die Tragetasche.

Sicherheitshinweise zur Installation

Vermeiden Sie bei der Installation Vibrationen und Stöße.

Innenteile könnten beschädigt werden, was zu Fehlfunktionen oder Unfällen führen kann.

10-Deutsch

Installieren Sie das Gerät nicht an Orten mit plötzlichen Temperaturschwankungen, z. B. in der Nähe von Klimaanlagen.

Die Lebensdauer der Lampe kann sich verkürzen.

Installieren Sie den Projektor nicht in der Nähe von Hochspannungsleitungen oder Elektromotoren.

Der Projektor könnte durch elektromagnetische Wellen beeinträchtigt werden.

Wenn Sie den Projektor an der Decke installieren möchten, wenden Sie sich für die Installation an einen Fachmann.

Das Installationsset (Modellnummer: ET-PKB30) muss separat erworben werden. Überlassen Sie alle Installationsarbeiten einem Fachmann.

Wenn Sie den Projektor in großer Höhe (über 1.400 m über dem Meeresspiegel) verwenden, stellen Sie die "Lüftersteuerung" auf "Hoch". (Siehe Seite 47.)

Andernfalls kann das Gerät beschädigt werden.

Hinweise zur Verwendung

Für eine optimale Bildqualität

Ziehen Sie die Vorhänge oder Jalousien an den Fenstern zu, damit kein externes Licht oder Raumlicht auf die Leinwand fällt, und schalten Sie die Beleuchtung in der Nähe der Leinwand aus.

Berühren Sie die Oberfläche der Linse nicht mit bloßen Händen.

Wenn die Linsenoberfläche durch Fingerabdrücke oder andere Substanzen verschmutzt wird, erscheint dies auf dem Bildschirm. Wenn der Projektor nicht verwendet wird, ziehen Sie die Linse ein und bedecken Sie sie mit der Linsenschutzkappe.

Leinwand

Achten Sie darauf, dass keine flüchtigen Substanzen auf die Leinwand gelangen, die Verfärbungen verursachen können. Achten Sie darauf, dass die Leinwand nicht verschmutzt oder beschädigt wird.

Lampe

Die Lebensdauer der Lampe kann durch verschiedene Faktoren wie Lampeneigenschaften, Betriebsbedingungen und Installationsumgebung verkürzt werden. Insbesondere bei kontinuierlichem Betrieb über mehr als 10 Stunden oder häufigen Ein-/Ausschaltvorgängen kann ein Austausch vor Ablauf der Lampenlebensdauer erforderlich sein.

Flüssigkristallpanel

Das Flüssigkristallpanel des Projektors wurde mit präziser Technologie hergestellt, um eine hochwertige Bildqualität zu gewährleisten. Gelegentlich können einige inaktive Pixel als blaue, grüne oder rote Fixpunkte auf dem Bildschirm erscheinen.

Dies hat keinen Einfluss auf die Leistung des LCD.

Bezeichnung und Funktion der Teile

①Projektor-Bedienfeld (Seite 16) ②Zoomring (Seite 25) ③Fokusring (Seite 25) ④Sicherheitsschloss

Hierfür kann ein im Handel erhältliches Diebstahlsicherungskabel (Hersteller: Kensington) verwendet werden. Dieses Sicherheitsschloss ist mit dem von Kensington entwickelten Microsaver Security System kompatibel.

⑤ Beine-Einstelltasten (links/rechts) (Seite 25)

Diese Tasten dienen zur Einstellung der vorderen Stellfüße. Drücken Sie sie, um den Neigungswinkel des Projektors anzupassen.

⑥ Objektivabdeckung ⑦ Projektionsobjektiv ⑧ Fernbedienungssignalempfänger (Seite 23)

12 - Deutsch

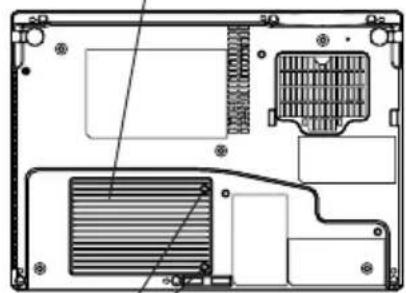

① Anschlussfeld (Seite 14) ② Luftauslass

Diese Öffnung nicht abdecken.

③ Lautsprecher ④ Vordere Stellfüße (links/rechts) (Seite 25) ⑤ Lufteinlass, Luftfilter (Seite 54)

Diese Öffnung nicht abdecken.

⑥ Lampenabdeckung (Seite 55)

Achtung:

● Während der Projektion läuft der Kühlventilator und erzeugt ein leises Geräusch. Dieses Geräusch kann je nach Umgebungstemperatur variieren. Beim Ein- oder Ausschalten der Lampe kann ein leichtes Geräusch auftreten. - Über das Menü "Optionen" können Sie die "Lampenhelligkeit" auf "Niedrig" stellen, um das Ventilatorgeräusch zu reduzieren (siehe Seite 47).

Warnung:

Legen Sie keine Hände oder andere Gegenstände auf den Luftauslass.

Aus dem Luftauslass tritt heiße Luft aus. Halten Sie Hände, Gesicht oder andere hitzeempfindliche Gegenstände vom Luftauslass fern (halten Sie einen Abstand von mindestens 10 cm (4") ein). Andernfalls können Verbrennungen oder Schäden auftreten.

Anschlussfeld

①SERIAL-Anschluss (Seiten 20, 21, 22, 64)

Dieser Anschluss dient zum Verbinden des Projektors mit einem Personalcomputer, um den Projektor über den PC zu steuern. (RS-232C-kompatibel)

②RGB1-IN-Anschluss (Seiten 20, 21)

An diesen Anschluss werden RGB-Signale und YPBPR-Signale eingegeben.

③RGB2-IN/1-OUT-Anschluss (Seiten 20, 21, 46)

Dieser Anschluss wird verwendet, um RGB-Signale und YPBPR-Signale einzugeben oder auszugeben. Durch Einstellen von "RGB2-Eingabe-/Ausgabewahl" im Menü "Optionen" können Sie wählen, ob dieser Anschluss als Eingang oder Ausgang verwendet werden soll.

④S-VIDEO-IN-Anschluss (Seiten 22, 42)

Dieser Anschluss nimmt S-Video-Signale von Geräten wie Videorekordern auf. Der Anschluss ist mit S1-Signalen kompatibel, die das Bildseitenverhältnis automatisch je nach Eingangssignal zwischen 16:9 und 4:3 umschalten.

⑤AUDIO-IN-L-R-Anschluss (für S-VIDEO/VIDEO) (Seite 22)

Da nur ein System angeschlossen werden kann, schließen Sie bei Verwendung von S-VIDEO oder VIDEO den entsprechenden Anschluss an.

⑥Menübedienung (Seite 16)

⑦VIDEO-IN-Anschluss (Seite 22)

Dieser dient zum Eingeben von Videosignalen von einem Videogerät.

⑧AUDIO-OUT-Anschluss (Seiten 20, 21, 22)

Dieser Anschluss wird verwendet, um das vom Projektor eingegebene Audiosignal auszugeben. Wenn ein Audiogerät an diesen Anschluss angeschlossen ist, wird über den eingebauten Lautsprecher kein Ton ausgegeben.

⑨RGB-AUDIO-1-IN/2-IN-Anschluss (Seiten 20, 21)

Dieser Anschluss wird zum Eingeben von Audiosignalen verwendet und entspricht den jeweiligen Anschlüssen der RGB1-IN-/RGB2-IN-Anschlüsse.

⑩Netzeingangsbuchse (AC IN) (Seite 24)

Das Netzkabel wird hier angeschlossen. Verwenden Sie kein anderes Netzkabel als das mitgelieferte.

Bedienfeld des Projektors

Menübedienung (befindet sich auf der Anschlussfeldseite: Seite 14)

Fernbedienung

①RGB-INPUT-Anzeige: Wenn über die Eingangswahltaste ein Signal an den ausgewählten RGB-Eingangsanschluss (RGB1 IN / RGB2 IN) eingegeben wird, leuchtet die Anzeige auf. ②LAMP-Anzeige (Seite 53): Wenn die Lampe ausgetauscht werden muss, leuchtet diese Anzeige auf. Wenn eine Störung im Stromkreis erkannt wird, blinkt die Anzeige. ③TEMP-Anzeige (Seite 52): Diese Anzeige leuchtet auf, wenn die Temperatur im Inneren oder in der Umgebung des Projektors zu hoch wird.

Sie leuchtet auf. Wenn die Temperatur über einen bestimmten Wert steigt, schaltet sich die Stromversorgung automatisch ab und die Anzeige blinkt.

④Lichtsensor (Seite 39)

Dieser Sensor erfasst den Beleuchtungszustand, während die Funktion "DAYLIGHTVIEW" aktiv ist. Decken Sie den Projektor während des Betriebs nicht ab und legen Sie keine Gegenstände auf das Gerät.

⑤POWER-Taste (Seiten 24, 26, 27)

Mit dieser Taste wird das Gerät ein- und ausgeschaltet. Wenn sich der Projektor im Bereitschaftsmodus befindet, leuchtet diese Anzeige rot; während der Projektion leuchtet sie grün.

⑥INPUT-Taste (Seite 25)

Diese Taste wird verwendet, um das von einem angeschlossenen Gerät eingehende Eingangssignal zu verbinden.

⑦AUTO-SETUP-TASTE (Seiten 25, 28)

Wenn diese Taste gedrückt wird, während ein Bild projiziert wird, wird die Bildschirmeinstellung automatisch entsprechend dem Eingangssignal vorgenommen. Außerdem wird der Neigungswinkel des Projektors automatisch erkannt und angepasst, um die Trapezkorrektur (Keystone-Korrektur) durchzuführen.

⑧MENÜ-TASTE (Seiten 32, 34)

Diese Taste wird verwendet, um das "Hauptmenü" anzuzeigen. Wenn diese Taste gedrückt wird, während der Menübildschirm angezeigt wird, können Sie zum vorherigen Bildschirm zurückkehren oder den Bildschirm schließen.

⑨Pfeiltasten ◀ ▶ und ) (Seite 34)

Diese Tasten werden verwendet, um Elemente im On-Screen-Menü auszuwählen und anzupassen.

⑩EINGABETASTE (Seite 34)

Mit dieser Taste bestätigen und führen Sie das im On-Screen-Menü ausgewählte Element aus.

⑪FREEZE-TASTE (Seite 29)

Mit dieser Taste können Sie die Projektionsfunktion vorübergehend anhalten und ein Standbild anzeigen.

⑫SHUTTER-TASTE (Seite 29)

Wenn Sie diese Taste drücken, werden Bild und Ton vorübergehend ausgeschaltet.

⑬LAUTSTÄRKE +/- TASTE (Seite 30)

Diese Taste wird verwendet, um die Lautstärke des eingebauten Lautsprechers des Projektors und des Tons, der über den AUDIO-OUT-Anschluss ausgegeben wird, einzustellen. Informationen zum Einstellen der Lautstärke ohne Verwendung der Fernbedienung finden Sie auf Seite 33.

⑭ STD (Standard) Taste (Seite 35)

Mit dieser Taste können Sie die Einstellungen des Projektors auf die Werkseinstellungen zurücksetzen.

⑮ INDEX WINDOW Taste (Seite 31)

Mit dieser Taste wird das projizierte Bild in zwei Bereiche geteilt: einen für ein Standbild und einen für ein bewegtes Bild. Wenn Sie NETWORK auswählen, können Sie die Bildschirmanzeige zwischen 4-Fenster-Format, Index-Format und 16-Index-Format umschalten. (Nur für PT-LB30NTEA. Weitere Einzelheiten finden Sie in der mitgelieferten CD-ROM.)

⑯ D.ZOOM +/- Taste (Seite 30)

Mit dieser Taste können Sie das projizierte Bild vergrößern.

Installation

Projektionsmethoden

Der Projektor kann auf eine der folgenden vier Arten installiert werden. Wählen Sie die Installationsmethode entsprechend der Projektionsmethode. (Die Projektionsmethode kann im Menü "Optionen" ausgewählt werden. Siehe Seite 47 für Details.)

● Auf einem Tisch vorne aufstellen

메뉴 항목	설정
투사 방식1	전면투사
투사 방식2	플로어

● Auf einem Tisch hinten aufstellen (mit halbtransparentem Bildschirm)

메뉴 항목	설정
투사 방식1	후면투사
투사 방식2	플로어

● An der Decke vorne montieren

메뉴 항목	설정
투사 방식1	전면투사
투사 방식2	실링

● An der Decke hinten montieren (mit halbtransparentem Bildschirm)

메뉴 항목	설정
투사 방식1	후면투사
투사 방식2	실링

Hinweis:

• Für die Deckenmontage muss eine separate Deckenhalterung (ET-PKB30) erworben werden.
• Wenn der Projektor vertikal oder auf einer geneigten horizontalen Fläche installiert wird, kann das Gerät beschädigt werden.
• Es wird empfohlen, den Projektor an einem Ort mit einer Neigung von nicht mehr als ±30° zu installieren. Wenn der Projektor an einem Ort mit einer Neigung von mehr als ±30° installiert wird, kann die Lebensdauer der Komponenten verkürzt werden.

Projektorposition

L: Projektionsabstand

SH: Bildhöhe

SW: Bildbreite

H1: Abstand von der Linsenmitte

bis zur Unterkante

des projizierten Bildes

Projektionsabstand

4:3 Screen size (diagonal)	Projection distance (L)		Height position (H1)
	Wide (LW) Telephoto (LT)
	-0.84 m(33')	1.1 m(3'7")	0.07 m(2-3/4')
1.02 m(40')	1.2 m(3'11')	1.4 m(4'7")	0.08 m(3-1/8')
1.27 m(50')	1.5 m(4'11')	1.7 m(5'6")	0.11 m(4-5/16')
1.52 m(60')	1.8 m(5'10')	2.1 m(6'10')	0.13 m(5-3/32')
1.78 m(70')	2.1 m(6'10')	2.5 m(8'2")	0.15 m(5-7/8')
2.03 m(80')	2.4 m(7'10')	2.8 m(9'2")	0.17 m(6-11/16')
2.29 m(90')	2.7 m(8'10')	3.2 m(10'5')	0.19 m(7-15/32')
2.54 m(100')	3.0 m(9'10')	3.5 m(11'5')	0.21 m(8-1/4')
3.05 m(120')	3.6 m(11'9')	4.3 m(14'1')	0.25 m(9-13/16')
3.81 m(150')	4.6 m(15'1')	5.4 m(17'8')	0.32 m(12-19/32')
5.08 m(200')	6.1 m(20')	7.2 m(23'7')	0.42 m(16-17/32')
6.35 m(250')	7.6 m(24'11')	9.0 m(29'6')	0.53 m(20-27/32')
7.62 m(300')	9.1 m(29'10')	10.8 m(35'5')	0.63 m(24-25/32')

Hinweis:

● Die in der obigen Tabelle angegebenen Maße sind Näherungswerte. ● Wenn der Projektionsabstand für das Seitenverhältnis 16:9 verwendet wird, kann das projizierte Bild im Format 4:3 oben und unten auf dem Bildschirm überlappen. - Weitere Einzelheiten zum Abstand des projizierten Bildes finden Sie auf Seite 63.

Anschlussmethoden

Wichtige Hinweise zum Anschluss

- Lesen Sie vor dem Anschluss an Peripheriegeräte die Bedienungsanleitung jedes Geräts. - Schalten Sie vor dem Anschluss an Peripheriegeräte alle diese Geräte aus. - Wenn keine Kabel für den Anschluss an Peripheriegeräte vorhanden sind, müssen Sie geeignete Kabel für das jeweilige Gerät vorbereiten. - Wenn das Videosignal instabil ist, kann das projizierte Bild möglicherweise nicht richtig angezeigt werden. In diesem Fall muss ein TBC angeschlossen werden. - Einzelheiten zu kompatiblen Signalen, die in den Projektor eingegeben werden können, finden Sie in der Liste auf Seite 62. - Da es nur eine Audiosystemschaltung gibt, die an die AUDIO IN L-R-Anschlüsse angeschlossen werden kann, müssen Sie zum Umschalten der Audioeingangsquelle geeignete Stecker einstecken.

Computeranschluss

Anschluss von Videogeräten (1)

Achtung:

• Wenn im Menü "Optionen" die Option "RGB2-Eingangs-/Ausgangswahl" auf "Ausgang" gesetzt ist, darf kein Signal an RGB2 IN/1 OUT angelegt werden. (Seite 46)
• Wenn während der Verwendung von "D.ZOOM" (Digitaler Zoom) oder "INDEX WINDOW" (Indexfenster) das Signalkabel unterbrochen wird oder die Stromversorgung von Computer oder Videorekorder unterbrochen wird, werden diese Funktionen abgebrochen.

Anschluss von Videogeräten (2)

Computer für Steuerungszwecke

Vorbereitung der Fernbedienung

Legen Sie die Lithiumbatterie entsprechend der Polarität ein.

①Schieben Sie die Abdeckung des Batteriefachs nach rechts und ziehen Sie das Batteriefach heraus.

②Legen Sie die Batterie mit der + Seite nach oben in das Batteriefach ein.

Achten Sie auf die Polarität "+" der Batterie.

③Setzen Sie das Batteriefach wieder ein.

Achtung:

-Lassen Sie die Fernbedienung nicht fallen. ●Halten Sie die Fernbedienung von Flüssigkeiten fern. ●Wenn Sie die Fernbedienung längere Zeit nicht verwenden, entfernen Sie die Batterie. ●Verwenden Sie zum Austausch nur eine CR2025-Batterie. -Die Reichweite der Fernbedienung beträgt 7 m (23') von der Vorderseite des Fernbedienungssignalempfängers. Die Fernbedienung funktioniert innerhalb von 30 Grad nach links/rechts und 15 Grad nach oben/unten vom Empfänger. -Wenn eine Taste der Fernbedienung gedrückt gehalten wird, wird die Batterie schnell entladen. -Wenn sich Hindernisse zwischen Fernbedienung und Empfänger befinden, funktioniert die Fernbedienung möglicherweise nicht richtig. -Wenn starkes Licht auf den Fernbedienungssignalempfänger fällt, funktioniert der Projektor möglicherweise nicht richtig. Halten Sie den Projektor möglichst von direktem Sonnenlicht fern. -Wenn die Fernbedienung auf die Leinwand gerichtet ist, um den Projektor zu steuern, wird die Reichweite der Fernbedienung durch den Lichtreflexionsverlust je nach Leinwandbeschaffenheit eingeschränkt.

Einschalten

Vor dem Einschalten

1. Vergewissern Sie sich, dass alle Peripheriegeräte ordnungsgemäß angeschlossen sind. 2. Entfernen Sie die Objektivabdeckung.

① Netzkabel

① Schließen Sie das mitgelieferte Netzkabel an die AC-IN-Buchse an.

- Die POWER-Taste des Projektors leuchtet rot.

② Drücken Sie die POWER-Taste.

- Die POWER-Taste des Projektors blinkt grün. Nach kurzer Zeit leuchtet sie dauerhaft grün und das Bild wird projiziert.

③ Schalten Sie alle angeschlossenen Geräte ein.

● Starten Sie die Wiedergabefunktion von Geräten wie z. B. DVD-Playern.

Hinweis:

● Wenn das Netzkabel während der Projektion herausgezogen wird, wird die Projektion nach dem Wiedereinstecken des Netzkabels fortgesetzt (wenn die Option "Stromversorgung" im Menü "OPTION" auf "Ein" gesetzt ist). Weitere Einzelheiten finden Sie auf Seite 48. ● Während die Lampe eingeschaltet ist, kann ein Signalton zu hören sein, was jedoch keine Fehlfunktion darstellt.

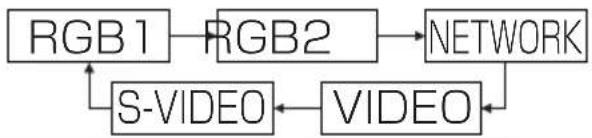

④ Drücken Sie die Eingangswahltaste, um das Eingangssignal auszuwählen.

커넥터 패널	입력 선택 버튼	IN
	신호 변경
리모컨	입력 선택 버튼	VIDEO	RGB
	신호 변경	VIDEO↓S-VIDEO	RGB1→RGB2←NETWORK

- Das Bild wird entsprechend dem gewählten Eingangssignal projiziert. - Wenn ein YPBPR-Signal anliegt, wird "YPBPR" anstelle von "RGB" angezeigt. - "NETWORK" ist nur für PT-LB30NTEA verfügbar.

Befolgen Sie die folgenden Schritte, wenn Sie den Projektor zum ersten Mal einrichten oder den Aufstellungsort ändern.

⑤ Winkel ändern

- Drücken Sie die Einstelltaste und stellen Sie den Neigungswinkel des Projektors nach vorne/hinten ein. Passen Sie das projizierte Bild so an, dass es in der Mitte der Leinwand positioniert ist.

⑥ Drücken Sie die Taste AUTO SETUP, um die automatische Positionierung zu starten.

- Die Neigung des Projektors und das Eingangssignal werden erkannt, und Bildverzerrung sowie Bildposition werden korrekt eingestellt. (Weitere Einzelheiten finden Sie auf Seite 28.)

Automatische Positionskorrektur

⑦ Größe einstellen

● Drehen Sie den Zoomring, um die Größe des projizierten Bildes einzustellen.

⑧ Fokus einstellen

- Drehen Sie den Fokusring, um den Fokus des projizierten Bildes einzustellen.

Ausschalten

① Drücken Sie die POWER-Taste.

- Auf dem Bildschirm wird "Strom wird ausgeschaltet" angezeigt.

Strom wird ausgeschaltet

Ausführen

Minimum

②◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀◀▶, drücken Sie die ENTER-Taste, wählen Sie "Ausführen" und drücken Sie dann die ENTER-Taste.

● Wenn Sie den Lampenschalter ausschalten, wird die Projektion gestoppt. (Während der Kühlventilator läuft, leuchtet die POWER-Taste des Projektors orange.)

③ Ziehen Sie das Netzkabel erst heraus, nachdem die POWER-Taste des Projektors rot geworden ist.

Achtung:

- Wenn Sie die POWER-Taste zweimal drücken oder 0,5 Sekunden lang gedrückt halten, wird das Gerät ausgeschaltet. - Wenn sich der Projektor im Bereitschaftsmodus befindet (die POWER-Taste des Projektors leuchtet rot), verbraucht er auch dann etwa 3 W Strom, wenn der Kühlventilator gestoppt ist.

Direkte Netzabschaltungsfunktion

Sie können das Netzkabel während der Projektion oder unmittelbar nach der Verwendung herausziehen und den Projektor bewegen. Dabei läuft der Kühlventilator über die interne Stromversorgung weiter, um die Lampe zu kühlen.

• Bei Verwendung dieser Funktion kann das erneute Einschalten der Lampe länger dauern als bei abgekühlter Lampe bei angeschlossenem Netzkabel.
• Legen Sie den Projektor nicht in die Tasche, solange die POWER-Taste des Projektors eingeschaltet ist.

Warnung:

Wenn Sie den Projektor längere Zeit nicht verwenden, ziehen Sie den Netzstecker aus der Steckdose.

• Wenn sich Staub auf dem Netzstecker ansammelt, kann die Isolierung beschädigt werden und ein Brand entstehen.
• Auch wenn das Gerät ausgeschaltet ist, fließt etwa 3 W Strom durch den Projektor.

POWER-Taste des Projektors

POWER 버튼 상래		프로젝러 상래
빨간색	켜짐	프로젝러는 대기 모드에 있으며, POWER 버튼을 누르면 이미지를 영사할 수 있습니다.
녹색	깜박임	프로젝러의 전원이 켜지고 기기의 영사작동이 준비 되는 동안 POWER 버튼에 빨간색 불이 켜집니다.(잠시 후에 영상이 영사됩니다.)
	켜짐	영상이 영사되고 있습니다.
주황색	켜짐	전원을 끈 후 또는 직접전원차단기능이 작동하고 있는 동안에도 래프가 냉각되고 있습니다.
	깜박임	프로젝러의 전원이 켜지고 기기의 영사작동이 준비 되는 동안 POWER 버튼에 주황색 불이 켜집니다.(잠시 후에 영상이 영사됩니다.)

Verzerrungskorrektur und automatische Positionierung (AUTO SETUP)

Dieser Projektor erkennt die Neigung und das Eingangssignal. Abhängig vom Eingangssignal werden Bildverzerrungen und Bildposition automatisch korrigiert.

Bedienfeld des Projektors

Drücken Sie die Taste AUTO SETUP.

(Wenn das projizierte Bild verzerrt ist)

Hinweis:

• Die Funktion "Auto-Suche" wird ebenfalls ausgeführt. (Wenn die Funktion "Auto-Suche" auf "Ein" gesetzt ist, finden Sie weitere Informationen auf Seite 45.)
• Wenn ein RGB-Signal anliegt, werden "PUNKTTAKT" und "TAKTPHASE" automatisch eingestellt, und auch Trapezverzerrung und Bildposition werden korrigiert (außer wenn die Punkttaktfrequenz 100 MHz oder mehr beträgt). Weitere Informationen finden Sie auf Seite 41. ● Wenn die Ränder des projizierten Bildes unscharf sind oder ein dunkles Bild projiziert wird, kann der automatische Einstellvorgang nicht abgeschlossen werden und stoppt automatisch. In diesem Fall projizieren Sie ein anderes Bild und drücken Sie dann erneut die Taste AUTO SETUP.
• Stellen Sie im Menü "Optionen" die Option "Auto-Trapez" auf "Aus", um eine Verschlechterung der Bildqualität durch die Trapezkorrektur zu vermeiden. (Siehe Seite 45.)

Bild und Ton vorübergehend ausschalten (SHUTTER)

Wenn Sie den Projektor vorübergehend nicht verwenden, z. B. während einer Konferenzpause oder bei Vorbereitungsarbeiten, können Sie mit der Funktion "SHUTTER" Bild und Ton vorübergehend ausschalten. Im "SHUTTER"-Modus wird weniger Strom verbraucht als im normalen Betriebsmodus.

Drücken Sie die Taste SHUTTER.

● Bild und Ton werden ausgeschaltet. - Verwenden Sie eine Taste am Projektor oder an der Fernbedienung, um in den normalen Betriebsmodus zurückzukehren.

Hinweis:

- Die Funktion "Bildschirm aus" im "Hauptmenü" hat dieselbe Funktion.

Bild einfrieren (FREEZE)

Drücken Sie die FREEZE-Taste.

● Das projizierte Bild wird angehalten. - Um die Standbildfunktion zu beenden, drücken Sie die FREEZE-Taste erneut.

Hinweis:

- Wenn NETWORK ausgewählt ist, kann die FREEZE-Taste nicht verwendet werden. (Nur PT-LB30NTEA)

Bild vergrößern (D.ZOOM)

Drücken Sie die Tasten D.ZOOM +/-.

● Das Bild wird auf das 1,5-fache der normalen Größe vergrößert.

Die D.ZOOM-Funktion (Digitalzoom) der Fernbedienung funktioniert wie folgt:

D.ZOOM +/-버튼을 사용해 확대비율을 전환시키십시오.

▲,▼◀▶, 버튼을 사용하여 투사하고자 하는 영역을 확대할 수 있습니다.

MENU버튼을 눌러서 정상화면으로 전환시키십시오.

Hinweis:

• Der Zoomfaktor kann zwischen 1- und 2-fach eingestellt werden, in Schritten von 0,1. Während ein RGB-Signal eingegeben wird, kann der Zoomfaktor auf 1- bis 3-fach eingestellt werden, sofern "Bildstand" auf "Aus" gesetzt ist. - Wenn während der Verwendung des Digitalzooms der Eingangssignaltyp geändert wird, wird der Digitalzoom abgebrochen.

Lautstärke einstellen (VOLUME)

Drücken Sie die Tasten VOLUME +/-.

• Drücken Sie die +-Taste, um die Lautstärke zu erhöhen. - Drücken Sie die --Taste, um die Lautstärke zu verringern.

Hinweis:

- Sie können die Lautstärke auch einstellen, indem Sie im "Hauptmenü" die Option "Lautstärke" auswählen.

Zwei Bildschirme anzeigen (INDEX WINDOW)

Mit dieser Funktion können Sie das aktuell projizierte Bild im Speicher ablegen und auf dem Bildschirm Standbilder und bewegte Bilder anordnen.

Drücken Sie die Taste INDEX WINDOW.

• Das Seitenverhältnis wird umgeschaltet und das Bild wird im Vergleich zum normalen Bild vertikal vergrößert.
• Wenn Sie NETWORK auswählen, können Sie die Bildschirmanzeige zwischen 4-Fenster-Format, Index-Format und 16-Index-Format umschalten. (Nur für PT-LB30NTEA. Weitere Einzelheiten finden Sie in der mitgelieferten CD-ROM.)

정지화면	동영상

Die INDEX WINDOW-Funktion der Fernbedienung funktioniert wie folgt:

Wählen Sie die Bildschirmgröße mit den Pfeiltasten ▲ oder ▼.

Sie können zwischen den folgenden drei Zuständen umschalten.

Wechseln Sie mit den Pfeiltasten ◀ oder ▶ zwischen Standbild und Bewegtbild.

Drücken Sie die ENTER-Taste, um das aktuelle Bewegtbild in einem Standbildfenster zu erfassen.

Drücken Sie die MENU-Taste, um zum vorherigen Bildschirmzustand zurückzukehren.

Hinweis:

● Wenn Sie die Bildschirmgröße ändern, ändert sich auch das Seitenverhältnis des Bildes. Bevor Sie die Funktion "INDEX WINDOW" verwenden, lesen Sie bitte die Hinweise zum "Seitenverhältnis" auf Seite 43. ● Die Funktion "Index-Fenster" im "Hauptmenü" ist identisch.

Bildschirmmenü

Menübildschirm

Die verschiedenen Einstellungen und Anpassungen des Projektors können über das Bildschirmmenü vorgenommen werden. Die allgemeine Anordnung dieser Menüs ist unten dargestellt.

Hauptmenü

• Wenn Sie die MENU-Taste drücken, wird das "Hauptmenü" angezeigt. Weitere Einzelheiten zur Bedienung des Bildschirmmenüs finden Sie auf Seite 34.

Menü "Keystone" (Seite 36)

Menü "Bild" (Seite 37) Wenn ein RGB-Signal eingegeben wird oder NETWORK ausgewählt ist

● Wenn NETWORK ausgewählt ist, wird die Einstellung "Weißabgleich R/G/B" nicht auf dem Bildschirm angezeigt. (Nur für PT-LB30NTEA)

Wenn ein YPBPR-Signal eingegeben wird

Wenn ein S-VIDEO/VIDEO-Signal eingegeben wird

Menü "Position" (Seite 41)

- Wenn ein S-VIDEO/VIDEO-Signal eingegeben wird, werden die Einstellungen "PUNKTTAKT", "TAKTPHASE" und "BILDFIXIERUNG" nicht auf dem Bildschirm angezeigt.

Funktion "Indexfenster" (Seite 31)

■ Funktion "Bildschirm aus" (Seite 29)

♪. Lautstärkeregelung Drücken Sie ENTER und stellen Sie dann mit den Tasten ◀ und ▶ die Lautstärke ein.

? Menü "Sprache" (Seite 44)

Menü "Optionen" (Seite 45)

→ "Sicherheit"-Menü (Seite 49)

"Netzwerk"-Menü (Seite 51) (nur PT-LB30NTEA)

Menübedienungsanleitung

Menübedienung (befindet sich auf dem Anschlussfeld)

① Drücken Sie die MENU-Taste.

Das "Hauptmenü" wird angezeigt.

② Wählen Sie mit den Tasten ▲▼ oder die gewünschte Option.

Die ausgewählte Option wird in Blau angezeigt.

③ Drücken Sie die ENTER-Taste, um in die Auswahl zu gelangen.

Das ausgewählte Menü oder der angepasste Bildschirm erscheint. (z. B. "Bild"-Menü)

Hinweis:

- Drücken Sie die MENU-Taste, um zum vorherigen Bildschirm zurückzukehren.

④ Wählen Sie mit den Tasten ▲▼ oder ein Element und ändern oder justieren Sie die Einstellung mit den Tasten ◀ oder ▶.

Es erscheint ein Bildschirm mit einer linearen Skala zur individuellen Anpassung, wie unten abgebildet.

Bei jeder Einstellung, die vom werkseitigen Wert abweicht, wird die lineare Skala grün.

Nicht im Bildschirmmenü angezeigte Elemente

Dieser Projektor kann je nach eingegebenem Signal einige Elemente nicht anpassen oder Funktionen nicht nutzen. Wenn ein Element nicht angepasst werden kann oder eine Funktion nicht verfügbar ist, wird das entsprechende Bildschirmmenü nicht angezeigt, und die Anpassung oder Funktion wird auch durch Drücken der ENTER-Taste nicht aktiviert.

Zurücksetzen auf die Standardwerte

Durch Drücken der STD-Taste auf der Fernbedienung können Sie die werkseitigen Standardwerte wiederherstellen. Diese Funktion hat jedoch je nach projiziertem Bild verschiedene Auswirkungen.

• Wenn das Menü angezeigt wird

Alle angezeigten Elemente werden auf die werkseitigen Standardwerte zurückgesetzt, "Standard" wird oben rechts auf dem Bildschirm angezeigt, und die Balkenanzeige erscheint in Weiß.

Hinweis:

- Die Auswahl von "Standard" im Menü und das Drücken der ENTER-Taste haben denselben Effekt.

● Wenn ein separates Einstellbildschirm angezeigt wird

Nur das angezeigte Element wird auf den werkseitigen Standardwert zurückgesetzt, und die lineare Skala wird in Weiß angezeigt.

Hinweis:

- Die Dreiecksymbole über und unter der Balkenskala zeigen die werkseitigen Standardwerte an. Elemente ohne Dreiecksymbol werden nicht auf die Standardwerte zurückgesetzt.

- Die Position der Dreiecksymbole variiert je nach Art des eingegebenen Signals.

Trapezkorrekturfunktion

Die Trapezverzerrung wird korrigiert, wenn die automatische Einrichtungsfunktion (AUTO SETUP) des Projektors verwendet wird. Diese Verzerrungskorrektur gilt jedoch nicht, wenn die Leinwand selbst geneigt ist. Die Trapezverzerrung kann in der folgenden Reihenfolge manuell korrigiert werden.

Gilt nur für die Korrektur der vertikalen Trapezverzerrung.

키스톤

0

Vertical keystone distortion correction
Operation	Press the ▶ button. Press the ◀ button.

Achtung:

• Nach der Trapezverzerrungskorrektur wird durch Drücken der AUTO SETUP-Taste die automatische Trapezkorrektur aktiviert und das korrigierte Bild kehrt zum Vollbild zurück. Um dies zu verhindern, können Sie im Menü "Optionen" die Option "Auto Trapez" auf "Aus" setzen. (Siehe Seite 45.) ● Die Trapezverzerrung kann bis zu einem Neigungswinkel von 30 Grad korrigiert werden. Der Grad der Korrektur bestimmt jedoch die Bildqualität und trägt dazu bei, die optimale Fokussierung zu erreichen. Um die beste Bildqualität zu erzielen, installieren Sie den Projektor und die Leinwand so, dass die Trapezkorrektur so gering wie möglich ist. ● Bei der Trapezkorrektur ändert sich auch die Bildgröße.
• Je nach Grad der Trapezkorrektur kann das Seitenverhältnis des Bildes beeinträchtigt werden. ● Die Trapezverzerrung wird nicht auf der Leinwand korrigiert.

Bildeinstellung

Wählen Sie die Menüpunkte mit den Pfeiltasten am Projektor oder an der Fernbedienung aus und stellen Sie sie ein.

Wenn ein RGB-Signal eingegeben wird oder NETWORK ausgewählt ist

Wenn NETWORK ausgewählt ist, wird die Einstellung "Weißabgleich R/G/B" nicht auf dem Bildschirm angezeigt. (Nur für PT-LB30NTEA)

Wenn ein YP_BPR Signal eingegeben wird

Wenn ein S-VIDEO/VIDEO-Signal eingegeben wird

Bildmodus

Wählen Sie den Bildmodus, der am besten zur Bildquelle und den Raumverhältnissen passt. Der beste Modus für dunkle Räume ist "Natürlich". Bei normalen Helligkeitsbedingungen wählen Sie "Standard". Bei überdurchschnittlicher Helligkeit wählen Sie "Dynamisch". "Tafelmodus" ist nur verfügbar, wenn im Menü "Optionen" die Option "Tafelmodus" auf "Ein" gesetzt ist. Wählen Sie "Tafelmodus", wenn Sie auf ein Whiteboard projizieren.

Kontrast

Stellt den Kontrast des Bildes ein. (Wenn die Einstellung "Helligkeit" angepasst werden muss, stellen Sie zuerst die Einstellung "Helligkeit" ein, bevor Sie "Kontrast" einstellen.) Wenn das Bild zu hell ist: ◀ Taste Wenn das Bild zu dunkel ist: ▶ Taste

Helligkeit

Regelt die dunklen Teile (schwarze Teile) des Bildschirms.

Wenn die schwarzen Teile zu hell sind: ◀ Taste Wenn die dunklen Teile zu dunkel sind: ▶ Taste

Farbe

(Nur S-VIDEO/VIDEO/YPBPR) Wenn die Farbe zu stark ist: ◀ Taste Wenn die Farbe zu blass ist: ► Taste

Farbton

(Nur NTSC/NTSC 4.43/YPBPR) Regelt den Farbton des Bildschirms. Wenn Grün zu stark ist: ▶ Taste Wenn Rot zu stark ist: ▶ Taste

Schärfe

Um das Bild weicher zu machen: ◀ Taste Um das Bild schärfer zu machen: ▶ Taste

Farbtemperatureinstellung

Diese Funktion wird verwendet, um anzupassen, wenn die weißen Teile des Bildes bläulich oder rötlich erscheinen.

Weißabgleich R/G/B

(Nur RGB)

Regelt die weißen Teile im Farbbild.

Um die ausgewählte Farbe heller zu machen: ◀ Taste Um die ausgewählte Farbe dunkler zu machen: ▶ Taste

DAYLIGHTVIEW

Der Projektor passt die Schärfe des projizierten Bildes an, wenn er in heller Umgebung verwendet wird.

Drücken Sie die ENTER-Taste, um den Bildschirm "DAYLIGHTVIEW" anzuzeigen.

Modus

AUTO

Die Schärfe des projizierten Bildes wird je nach Raumbeleuchtung angepasst.

Ein

Das projizierte Bild behält unabhängig von der Raumbeleuchtung die beste Schärfe.

Aus

Die Funktion "DAYLIGHTVIEW" ist nicht aktiviert.

Hinweis:

• "AUTO" funktioniert möglicherweise nicht genau, wenn sich ein Gegenstand auf dem Projektor befindet.
• "AUTO" funktioniert nicht, wenn im Menü "Optionen" die Einstellung "Projektionsmethode 1" auf "Rückprojektion" gesetzt ist.

Weißabgleich

Wenn Leuchtstofflampen für die Innenbeleuchtung verwendet werden.

Wenn Glühlampen für die Innenbeleuchtung verwendet werden.

Hinweis:

- Wenn der Modus "DAYLIGHTVIEW" auf "Aus" gestellt ist, funktioniert die Funktion "Weißabgleich" nicht.

AI

Ein

Die Lampe wird entsprechend dem Eingangssignal geregelt, um eine optimale Bildqualität zu projizieren.

Aus

Die Funktion "AI" ist nicht aktiviert.

Hinweis:

- Wenn "Lampenhelligkeit" auf "Niedrig" eingestellt ist, kann die Funktion "AI" nicht verwendet werden. (Siehe Seite 47)

TV-Signalformat

(Nur S-VIDEO/VIDEO)

Normalerweise sollte es auf "AUTO" eingestellt sein. Wenn das Signal schwach ist und das Format nicht automatisch erkannt werden kann, stellen Sie es manuell entsprechend dem TV-System ein.

Achtung:

- Wenn "AUTO" eingestellt ist, identifiziert das Projektionsgerät automatisch NTSC/NTSC4.43/PAL/PAL60/PAL-M/PAL-N/SECAM-Signale.

Standbildmodus

(nur S-VIDEO/VIDEO)

Wenn Sie das Flackern des Standbilds (vertikales Flackern) reduzieren möchten, stellen Sie "Standbildmodus" auf "Ein".

Achtung:

- Bei der Wiedergabe von Videos stellen Sie "Aus" ein.

Signalmodus

(nur RGB/YPBPR/NETWORK) Zeigt den projizierten Signaltyp an.

Beachten Sie die Details auf Seite 62.

sRGB-kompatible Bildprojektion

sRGB ist der internationale Farbwiedergabestandard (IEC61966-2-1), der von der International Electrotechnical Commission (IEC) festgelegt wurde. Um Farben auf einem sRGB-kompatiblen Bildschirm originalgetreu wiederzugeben, stellen Sie wie folgt ein:

① Drücken Sie ▲▼ oder die Taste, um "Bildmodus" auszuwählen, und wählen Sie dann mit ◀ oder ▶ "Natürlich".

② Drücken Sie die STD-Taste (Standard) auf der Fernbedienung.

② Drücken Sie die STD (Standard)-Taste auf der Fernbedienung.

③▲▼또는 버튼을 눌러 "색온도 설정"을 선택한 후, ◀ 또는 ▶ 버튼을 사용하여 "표준"을 선택합니다.

주의:

- sRGB 는 RGB 신호를 입력한 경우에만 가능합니다 ("램프 밝기"가 "고", "AI"가 "오프"로, "DAYLIGHTVIEW"의 "모드"가 "오프"로 설정되어 있는 경우).

위치조정하기

RGB 신호가 입력 중일 때는 먼저 AUTO SETUP 버튼을 눌러 자동으로 위치를 조절하십시오. "AUTO SETUP" 기능으로도 최적 설정을 얻지 못하면 다음과 같이 설정하십시오.

프로젝터나 리모컨상의 화살키를 이용해 메뉴항목을 선택하여, 설정합니다.

RGB/YPBPR 신호가 입력될 때

S-VIDEO/VIDEO신호가 입력될 때

영상위치조정

영상 위치를 이동시킵니다.

ENTER 버튼을 누르면 "영상위치 조정" 화면이 표시됩니다.

◀ 또는 ▶ 버튼을 눌러 영상을 수평으로 이동합니다.

▲ 또는 ▼ 버튼을 눌러 영상을 수직으로 이동합니다.

영상위치조정 수평 64 수직 32

DOT CLOCK

(nur RGB)

Wenn das unten abgebildete Streifenmuster projiziert wird, kann Rauschen auftreten. Wenn dies der Fall ist, können Sie es mit den Pfeiltasten einstellen, um das Rauschen zu minimieren.

CLOCK PHASE

(nur RGB/YPBPR)

Bevor Sie diese Funktion verwenden, stellen Sie zuerst die "DOT CLOCK"-Einstellung ein. Verwenden Sie die Pfeiltasten, um das Rauschen zu minimieren.

Hinweis:

- Wenn ein Signal mit einer Dot-Clock-Frequenz von 100 MHz oder mehr eingegeben wird, kann das Rauschen auch durch Einstellen von "DOT CLOCK" und "CLOCK PHASE" nicht vollständig beseitigt werden.

Bildseitenverhältnis

(nur S-VIDEO/VIDEO/480i, 576i, 480p und 576p YPBPR)

AUTO

(nur S-VIDEO)

Wenn ein S1-Videosignal eingegeben wird, wird das Bildseitenverhältnis automatisch auf 16:9 umgestellt.

4:3

Das Eingangssignal wird ohne Konvertierung projiziert.

16:9

Das Bild wird im 16:9-Format komprimiert.

Wenn ein horizontal komprimiertes Signal eingegeben wird.

S4:3

Die Größe des Eingangssignals wird auf 75% komprimiert und projiziert. (Nützlich, um ein 4:3-Bild auf einen 16:9-Bildschirm zu projizieren.)

Wenn ein 4:3-Signal eingegeben wird.

S1-Videosignale

- S1-Videosignale sind Videosignale im 16:9-Format, die ein Erkennungssignal enthalten. Das Erkennungssignal wird von Quellen wie einem Wide-Vision-Videorecorder ausgegeben.

- Wenn "Bildformat" auf "AUTO" eingestellt ist, erkennt der Projektor das Erkennungssignal und konvertiert das Bildformat automatisch auf 16:9.

Hinweis:

- Wenn Sie den Projektor für öffentliche Präsentationen oder kommerzielle Zwecke an Orten wie Cafés oder Hotels verwenden, wird die Auswahl des 16:9-Bildformats in das Bildschirmformat umgewandelt, was gegen das Urheberrechtsgesetz verstößt. - Wenn Sie ein normales 4:3-Bild, das nicht für Breitbild erstellt wurde, auf einen Breitbildschirm projizieren, können Verzerrungen an den Bildrändern auftreten oder Teile des Bildes nicht sichtbar sein. Daher ist es am besten, das Bild im 4:3-Modus zu projizieren, um es wie ursprünglich beabsichtigt korrekt anzuzeigen.

GRÖSSENANPASSUNG

Normalerweise ist diese Einstellung auf "Ein" gesetzt. (Diese Einstellung ist nur für Signale mit niedrigerer Auflösung als das LCD-Panel gedacht. Siehe Details auf Seite 62.)

Ein

Die Auflösung des Eingangssignals wird auf die gleiche Auflösung wie das LCD-Panel konvertiert, bevor es projiziert wird. Dies kann manchmal zu Bildqualitätsproblemen führen.

Aus

Ohne Pixelkonvertierung wird das Eingangssignal in seiner ursprünglichen Auflösung projiziert. Da das projizierte Bild kleiner als die Originalgröße ist, passen Sie die Einstellungen an oder bewegen Sie den Projektor vor und zurück, um die Bildschirmgröße entsprechend anzupassen. Wenn Sie "Aus" einstellen, können einige Funktionen wie "D.ZOOM (Digitalzoom)", "Keystone" und "INDEX WINDOW (Indexfenster)" nicht verwendet werden.

Bild einfrieren

Wenn das Bild bei der Projektion von RGB-Videos schlecht ist, stellen Sie "Bild einfrieren" auf "Ein". Weitere Informationen zu kompatiblen RGB-Signalen finden Sie auf Seite 62.

Sprachumschaltung

Wählen Sie die Sprache mit den Pfeiltasten am Projektor oder an der Fernbedienung aus und bestätigen Sie mit der ENTER-Taste.

Aktuelle Spracheinstellung.

Optionseinstellungen

Wählen Sie mit den Pfeiltasten am Projektor oder an der Fernbedienung die Menüpunkte aus und stellen Sie sie ein.

옵션
OSD 표시	온
자동탐색	온
자동신호	온
자동키스톤	온
RGB2 입출력선택	입력
RGB/YPBPR	AUTO
VGA60/480p	480p
SXGA 모드	SXGA
NR	오프
흑판 모드	오프
◀선택	◀조정 MENU 복귀

옵션
바량색상	블루
투사 방식1	전면투사
투사 방식2	플로어
팬 컨트롤	표준
램프 밝기	고
램프 시간	10시간
FUNC 1 설정	DAYLIGHT
조작 키	온
자동파워오프	무효
전원층전	온
선택	조정

OSD-Anzeige

Ein

Der Signalname wird oben rechts auf dem Bildschirm angezeigt, wenn das Eingangssignal umgeschaltet wird.

Aus

Verwenden Sie diese Einstellung, wenn der Signalname nicht angezeigt werden soll.

Hinweis:

- Während S-VIDEO/VIDEO-Signale eingegeben werden, wird auch die Einstellung für "TV-Signalformat" angezeigt.

Automatische Suche

Normalerweise sollte diese Funktion auf "Ein" gesetzt sein.

Ein

Wenn das Gerät eingeschaltet wird und "AUTO SETUP" ausgeführt wird, erkennt der Projektor das eingehende Signal und projiziert es. (Wenn ein Bild projiziert wird, wird die Signalquelle nicht automatisch geändert.)

Aus

Verwenden Sie diese Einstellung, wenn Sie nicht möchten, dass die Signalquelle automatisch geändert wird, wenn das Gerät eingeschaltet wird und "AUTO SETUP" ausgeführt wird.

Automatisches Signal

Dieser Punkt sollte normalerweise auf "Ein" gesetzt sein.

Ein

Wenn auf "Ein" gesetzt, wird "AUTO SETUP" automatisch ausgeführt, wenn sich das Eingangssignal ändert.

Aus

Wenn auf "Aus" gesetzt, wird "AUTO SETUP" nicht ausgeführt, auch wenn sich das Eingangssignal ändert.

Automatische Trapezkorrektur

Normalerweise auf "Ein" installieren.

Aus

Bei "AUTO SETUP" wird der Projektionswinkel erkannt und die Bildverzerrung automatisch korrigiert.

Aus

Wählen Sie "Aus", wenn Sie die automatische Korrektur der Bildkrümmung während "AUTO SETUP" nicht wünschen, z. B. wenn das Bild selbst in einem bestimmten Winkel geneigt ist.

RGB2 Eingangs-/Ausgangswahl

Dieser Punkt wird verwendet, um die Funktion des RGB2 IN/1 OUT-Anschlusses zu wählen.

RGB/YPBPR

Dieser Punkt sollte normalerweise auf "AUTO" eingestellt sein.

Je nach Zustand des Synchronisationssignals wird automatisch RGB oder YPBPR ausgewählt. Wenn 480i, 576i, 480p, 576p, 1080/60i, 1080/50i, 720/60p und einige VGA480-Signale eingegeben werden, wählen Sie "RGB" oder "YPBPR" entsprechend dem Eingangssignal.

VGA60/480p

Wenn ein 59,9-Hz-VGA480-Signal eingegeben wird (weitere Einzelheiten finden Sie auf Seite 62), stellen Sie "VGA60" ein. Wenn ein 480p-RGB-Signal eingegeben wird, stellen Sie "480p" ein.

SXGA-Modus

Diese Einstellung kann nur angewendet werden, wenn ein SXGA (RGB)-Signal eingegeben wird.

SXGA

In normalen Fällen wählen Sie diesen Punkt.

SXGA+

Wählen Sie diese Option, wenn die Kanten des projizierten Bildes nicht sichtbar sind.

NR

(NUR S-VIDEO/VIDEO)

Wenn das Eingangssignal des Projektors schwach ist und Rauschen auftritt, setzen Sie "NR" auf "Ein".

Um die "NR"-Funktion zu deaktivieren, setzen Sie "NR" auf "Aus".

Tafelmodus

Wenn der "Bildmodus" auf "Tafelmodus" eingestellt ist, setzen Sie dies auf "Ein". (Siehe Seite 37)

Hintergrundfarbe

Legt die Farbe fest, die auf den Bildschirm projiziert wird, wenn kein Eingangssignal am Projektor anliegt.

Projektionsmethode 1

Diese Einstellung wird durch die Installationsmethode des Projektors bestimmt. (Siehe Seite 18)

Frontprojektion

Wenn der Projektor vor der Leinwand aufgestellt ist.

Rückprojektion

Wenn eine halbtransparente Leinwand verwendet wird.

Projektionsmodus

Diese Einstellung wird durch die Installationsmethode des Projektors bestimmt. (Siehe Seite 18)

Boden

Wenn der Projektor auf einem Tisch oder einem ähnlichen Gegenstand steht.

Decke

Wenn der Projektor mit einer Deckenhalterung (separat erhältlich) an der Decke montiert ist.

Lüftersteuerung

Stellen Sie die "Lüftersteuerung" nur auf "Hoch", wenn Sie diesen Projektor in einer Höhe von 1.400 m oder mehr über dem Meeresspiegel verwenden.

Lampenhelligkeit

Mit dieser Einstellung können Sie die Helligkeit der Lampe ändern. Wenn Sie "Niedrig" einstellen, verringert sich die Helligkeit der Lampe, während der Stromverbrauch und die Betriebsgeräusche des Projektors reduziert werden. Diese Einstellung kann auch die Lebensdauer der Lampe verlängern. Wenn Sie den Projektor in einem kleinen Raum verwenden, in dem keine hohe Helligkeit erforderlich ist, wird empfohlen, die "Lampenhelligkeit" auf "Niedrig" zu setzen.

Hinweis:

- Wenn kein Eingangssignal vorhanden ist, wird die "Lampenhelligkeit" nicht eingestellt.

Lampenzeit

Zeigt die Nutzungsdauer der aktuell verwendeten Lampe an. Wenn Sie die Lampe austauschen, setzen Sie die "Lampenzeit" nach dem Austausch gemäß der auf Seite 56 beschriebenen Methode auf "0" zurück.

Hinweis:

- Die Lebensdauer der Lampe variiert je nach Nutzungsbedingungen (z. B. Einstellung "Lampenhelligkeit" und Häufigkeit des Ein- und Ausschaltens).

Einstellung FUNC 1

Weist die Funktion der FUNC1-Taste der ET-RM300-Fernbedienung zu (separat erhältlich).

DAYLIGHT

Führt dieselbe Funktion aus wie die Auswahl von "DAYLIGHTVIEW" im Menü "Bild" (Seite 39).

Keystone

Führt dieselbe Funktion aus wie die Auswahl von "Keystone" im Hauptmenü (Seite 36).

Bedientasten

Wenn Sie die Tasten am Projektor nicht verwenden möchten, setzen Sie "Bedientasten" auf "Aus". Daraufhin erscheint ein Bestätigungsbildschirm. Wählen Sie mit den Tasten ◀ und ▶ "Ausführen". Um die Tasten am Projektor zu verwenden, setzen Sie "Bedientasten" auf "Ein".

Automatische Abschaltung

Wenn innerhalb der eingestellten Zeit kein Signal an den Projektor gesendet wird, wechselt der Projektor in den Bereitschaftsmodus. Diese Zeit kann in 5-Minuten-Schritten von 15 bis 60 Minuten eingestellt werden. Wenn Sie diese Funktion nicht verwenden möchten, stellen Sie sie auf "Deaktiviert". Bei Verwendung der Funktion "FREEZE" ist diese Funktion nicht verfügbar.

Stromversorgung

Legt den Startstatus des Projektors fest, wenn das Netzkabel angeschlossen ist.

Ein

Der Projektor startet in dem Zustand, der dem Zustand beim Ziehen des Netzkabels entspricht. Wenn das Netzkabel während der Projektion gezogen wurde, wird die Projektion beim erneuten Anschließen des Netzkabels wieder aufgenommen.

Aus

Der Projektor wechselt in den Bereitschaftsmodus.

Einstellung der Sicherheitsfunktion

Dieser Projektor ist mit einer Sicherheitsfunktion ausgestattet. Möglicherweise erscheint ein Bildschirm zur Eingabe des Passworts. Alternativ kann unten auf dem projizierten Bild die Firmen-URL festgelegt und angezeigt werden.

Wählen Sie mit der Taste ▲ oder

▶ auf dem Projektor oder der Fernbedienung "Sicherheit" aus und drücken Sie dann die ENTER-Taste.

(Bei der ersten Verwendung der Taste "Sicherheit")

Drücken Sie die Tasten ▲▶▼◀ in dieser Reihenfolge und dann die ENTER-Taste.

(Wenn das Passwort zuvor geändert wurde) Geben Sie das geänderte Passwort ein und drücken Sie dann die ENTER-Taste.

Passworteinstellung

Beim Einschalten kann der Bildschirm zur Passworteingabe erscheinen. Wenn das Passwort nicht korrekt eingegeben wird, sind außer der POWER-Taste keine anderen Bedienfunktionen verfügbar.

10

"Passworteinstellung" ist aktiviert.

Aus

"Passworteinstellung" ist deaktiviert. Auch beim Einschalten erscheint kein Bildschirm zur Passworteingabe.

Passwort ändern

Sie können das Passwort ändern. Drücken Sie die ENTER-Taste, um den Bildschirm "Passwort ändern" anzuzeigen.

① Drücken Sie die Tasten ▲, ▼, ◀, ▶ und die Taste, um das Passwort festzulegen. (Es können bis zu 8 Tasten eingestellt werden.)

② Drücken Sie die ENTER-Taste. ③ Geben Sie das Passwort zur Bestätigung erneut ein. ④ Drücken Sie die ENTER-Taste. Die Passwortänderung ist abgeschlossen.

Achtung:

• Das eingegebene Passwort wird als * angezeigt und erscheint nicht direkt auf dem Bildschirm.
• Wenn das eingegebene Passwort nicht korrekt ist, werden "Passwort" und "Neu" rot angezeigt. Geben Sie das korrekte Passwort erneut ein.

Textanzeige

Sie können einstellen, dass der Text immer am unteren Rand des projizierten Bildes angezeigt wird.

Ein

"Textanzeige" ist aktiviert.

Aus

"Textanzeige" ist deaktiviert.

Text ändern

Wenn die Funktion "Textanzeige" auf "Ein" gesetzt ist, können Sie den auf dem Bildschirm angezeigten Text ändern.

Drücken Sie die ENTER-Taste, um den Bildschirm "Text ändern" anzuzeigen.

① Wählen Sie mit den Tasten ▲, ▼, ◀, ▶ ein Zeichen aus und drücken Sie dann die ENTER-Taste. (Sie können bis zu 22 Zeichen hintereinander eingeben.)

● Wählen Sie "BS", um ein Zeichen zu löschen.

② Wählen Sie mit den Tasten ▲, ▼, ◀, ▶ "OK" und drücken Sie dann die ENTER-Taste.

● Wählen Sie "Cancel", um die Änderungen abzubrechen.

Netzwerkeinstellungen

(Nur PT-LB30NTEA)

Wenn Sie den Projektor über ein drahtloses Netzwerk mit einem Personalcomputer steuern, müssen einige Einstellungen angepasst werden. Einzelheiten finden Sie in der separat mitgelieferten CD-ROM.

네트워크
네트워크	1
프로젝러명칭변경	LB30NT
패스워드 설정	오프
패스워드 변경
WEB 제어	온
네트워크 상태
초기상태
♠선택 ENTER실행 MENU 복귀

Netzwerk

Wählen Sie die gewünschte Netzwerkeinstellung.

Projektornamen ändern

Sie können den Namen dieses Projektors festlegen.

Passworteinstellung

Wenn Sie den Projektor über ein drahtloses Netzwerk mit einem Personalcomputer steuern und eine Passwortüberprüfung durchführen möchten, stellen Sie "Ein" ein.

Passwort ändern

Das Passwort kann geändert werden.

WEB-Steuerung

Um den über ein drahtloses Netzwerk mit einem Personalcomputer verbundenen Projektor zu steuern, setzen Sie "WEB-Steuerung" auf "Ein".

Netzwerkstatus

Die Netzwerkeinstellungen werden angezeigt.

Anfangszustand

Die Netzwerkeinstellungen können auf die werkseitigen Standardeinstellungen zurückgesetzt werden.

Wenn die TEMP-Anzeige und die LAMP-Anzeige leuchten

Die beiden Statusanzeigen am Projektor geben Informationen über den Betriebszustand des Projektors.

Wenn diese Anzeigen blinken oder leuchten, ist im Projektor ein Problem aufgetreten. Wenn diese Anzeigen aufleuchten, schalten Sie zuerst den Strom aus und befolgen Sie die Anweisungen in der folgenden Tabelle.

TEMP표시등
상태	불이 켜짐(적색)(램프 ON상태)	감박 거림(적색)(대기상태)
문제점	주위 온도나 프로젝터의 내부 온도가 비정상적으로 올라감.	주위 온도나 프로젝터의 내부 온도가 위험한 수준까지 너무 올라가, 래프가 자동으로 꺼짐.
원 인	●환기구멍이 닫혀 있을 때.●사용되는 주변 온도가 너무 높은때.●공기필러가 막혔을 때.
처리	●환기구멍을 막는 물질을 제거하십시오.●온포가 0 C(32 F)에서 40 C(104 F)사이, 습도20%에서80%인 곳에 프로젝리를 설치하십시오. ["팬 컨트롤"을 "고"로 설정한 경우에는 (47쪽), 프로젝리를 온도 0°C(32°F)에서 35°C(95°F), 습도 20%에서 80% (응축되지 않는 장소)인 장소에 설치하십시오.]●26쪽에 설명한 방법에 따라 전원코드를 빑은 뒤, 에어 필리를 청소하십시오. (54쪽 참조)

LAMP표시등
점등상태	불이 켜짐(적색)	감박거림(적색)
문제점	램프를 교체할 시기가 되었을 때.	램프회로에서 비정상적인 문제점이 감지될 때.
원 인	●"램프 교환"라는 표시가 프로젝리가 켜진후 스크린에 나타나는가?	전원이 끼진후에 즉시 다시 켜지 않았습니까?	램프순환이 비정상적일 때.
처 리	●여 현상은 래프사용시간이 1 800시간 이상일 때 나타남. ("램프 밝기"가 "고"로 설정되어있고 "AI"가 "오프"로 설정되어있을 때.) 대리점이나 고객지원센터로 문의바람.(55쪽)	전원을 끄기전에 래프가 차가워질 때까지 잠시 기다리십시오.	26쪽에 설명한 방법에 따라 전원 코드를 뽑은 뒤,고객지원센터로 연락하십시오.

Achtung:

• Bevor Sie eine der Maßnahmen in der Zeile "Behandlung" befolgen, ziehen Sie das Netzkabel gemäß der Beschreibung auf Seite 26 unter "Ausschalten" ab.
• Wenn nach Durchführung der Schritte in "Behandlung" die TEMP-Anzeige aufleuchtet und sich der Projektor ausschaltet, bedeutet dies, dass ein Fehler aufgetreten ist. In diesem Fall wenden Sie sich an den Kundendienst, um das Gerät reparieren zu lassen.

Reinigung und Austausch des Luftfilters

Wenn sich viel Staub im Luftfilter ansammelt, steigt die Innentemperatur des Projektors an.

Die TEMP-Anzeige leuchtet auf und der Projektor schaltet sich aus (beim Ausschalten blinkt die TEMP-Anzeige).

Der Luftfilter muss nach jeweils 100 Betriebsstunden gereinigt werden.

Reinigung

Entfernen Sie den Staub mit einem Staubsauger.

Achtung:

• Wenn der Staub auch mit dem Staubsauger nicht entfernt werden kann, nehmen Sie den Luftfilter heraus, tauchen Sie ihn in Wasser und entfernen Sie den Staub von Hand. Lassen Sie den Luftfilter unbedingt trocknen, bevor Sie ihn wieder einsetzen. - Verwenden Sie zum Reinigen des Luftfilters niemals Reinigungsmittel. - Wenn der Staub nicht entfernt werden kann, ist es an der Zeit, den Luftfilter auszutauschen. Wenden Sie sich für weitere Informationen an Ihren Händler. Wenn die Lampe ausgetauscht wird, muss auch der Luftfilter ausgetauscht werden.

Austauschmethode

① Schalten Sie den Strom aus und ziehen Sie das Netzkabel aus der Steckdose. Ziehen Sie das Netzkabel gemäß den auf Seite 26 beschriebenen Schritten heraus. ② Drehen Sie den Projektor vorsichtig um und entfernen Sie die Luftfilterabdeckung.

Luftfilterabdeckung

③ Setzen Sie den neuen Luftfilter ein und bringen Sie dann die Luftfilterabdeckung wieder an.

Achtung:

- Stellen Sie vor der Verwendung des Projektors sicher, dass der Luftfilter installiert ist. Wenn der Projektor ohne Luftfilter verwendet wird, können Staub oder andere Fremdkörper in den Projektor gelangen und Fehlfunktionen verursachen.

Lampenwechsel

Warnung

Lassen Sie die Lampe vor dem Austausch mindestens eine Stunde lang abkühlen.

● Die Lampenabdeckung ist sehr heiß. Wenn Sie sie berühren, können Sie sich verbrennen.

Hinweise zum Lampenwechsel

● Die Lampe besteht aus Glas. Wenn sie auf den Boden fällt oder gegen einen harten Gegenstand stößt, kann sie zerbrechen. Seien Sie beim Umgang mit der Lampe vorsichtig.

- Wenn Sie die gebrauchte Lampe entfernen und dann unachtsam behandeln, kann sie platzen. Entsorgen Sie die Lampe mit der gleichen Vorsicht wie bei Leuchtstofflampen.

- Ein Kreuzschlitzschraubendreher wird benötigt, um die Lampe ein- und auszubauen. Achten Sie darauf, dass Ihre Hände beim Gebrauch des Schraubendrehers nicht abrutschen.

Achtung:

- Beim Kauf des Projektors wird keine Ersatzlampe mitgeliefert. Wenden Sie sich für Details an Ihren Händler. Die Modellnummer der Lampe lautet ET-LAB30.

Warnung:

- Verwenden Sie keine Lampe, die nicht der oben genannten Modellnummer entspricht.

Zeitpunkt für den Lampenwechsel

Die Lampe ist ein Verschleißteil. Auch wenn die Lebensdauer der Lampe noch nicht erreicht ist, nimmt die Helligkeit allmählich ab. Daher sollte die Lampe regelmäßig ausgetauscht werden.

Die erwartete Austauschfrist für die Lampe beträgt 2000 Stunden, aber je nach den Eigenschaften der Lampe, den Nutzungsbedingungen und der Installationsumgebung kann der Zeitpunkt für den Lampenwechsel variieren.

Es ist ratsam, die Lampe früher als die erwartete Lebensdauer auszutauschen.

Wenn die Nutzungsdauer der Lampe 2000 Stunden überschreitet, steigt die Explosionsgefahr erheblich. Daher schaltet sich die Lampe 10 Minuten danach automatisch aus.

Achtung:

Die oben genannte Nutzungsdauer gilt, wenn "Lampenhelligkeit" im Menü "Optionen" auf "Hoch" und "KI" im Menü "Bild" auf "Aus" eingestellt ist. Wenn "Lampenhelligkeit" auf "Niedrig" eingestellt ist oder "KI" auf "Ein", kann sich die Lebensdauer der Lampe verlängern.

● Die erwartete Austauschintervall beträgt 2000 Stunden, ist jedoch nicht in der Garantie enthalten.

	스크린 표시[림프 교환]	LAMP표시등
1 800시간 경과	30초간 표시됩니다.아무 키나 누르면 표시 내용이 사라집니다.	영상루사나 스텐바이모드 때에는 빨간색으로 켜집니다.
2 000시간 경과	표면표시는 다른 버튼을 누를 때까지 그대로 유지됩니다.

Austauschreihenfolge der Lampe

Achtung:

- Wenn die Lampenbetriebszeit 2000 Stunden überschreitet (bei "Lampenhelligkeit" auf "Hoch" und "KI" auf "Aus"), schaltet der Projektor nach etwa 10 Minuten Betrieb in den Bereitschaftsmodus. Führen Sie in diesen 10 Minuten die Schritte ⑦ - ⑪ im nächsten Kapitel aus.

① Ziehen Sie das Netzkabel wie auf Seite 26 beschrieben aus dem Projektor und prüfen Sie, ob die Lampe abgekühlt ist. ② Entfernen Sie die Lampenabdeckung, indem Sie die Befestigungsschrauben der Lampenabdeckung an der Unterseite des Projektors mit einem Kreuzschlitzschraubendreher lösen.

Lampenabdeckung

Befestigungsschrauben der Lampenabdeckung

③ Lösen Sie mit einem Kreuzschlitzschraubendreher die beiden Lampenbefestigungsschrauben, bis sie sich frei drehen. Fassen Sie dann den Griff der Lampe und ziehen Sie die Lampe vorsichtig aus dem Projektor.

Griffe

Befestigungsschrauben der Lampe

④ Setzen Sie die neue Lampe wie angegeben ein. Ziehen Sie dann die Schrauben mit einem Kreuzschlitzschraubendreher fest. Drücken Sie die neue Lampe an den Punkten Ⓐ und Ⓑ hinein.

⑤ Setzen Sie die Lampenabdeckung wieder auf und ziehen Sie die Schrauben der Lampenabdeckung mit einem Kreuzschlitzschraubendreher fest.

Achtung:

● Lampe und Abdeckung müssen sicher installiert sein. Andernfalls aktiviert sich die Schutzvorrichtung und das Gerät kann nicht eingeschaltet werden.

⑥ Schließen Sie das Netzkabel an. ⑦ Drücken Sie die POWER-Taste und projizieren Sie auf den Bildschirm.

Achtung:

● Wenn das Netzkabel während der Projektion herausgezogen wird, startet die Projektion erneut, sobald das Netzkabel wieder eingesteckt wird (wenn die Option "Stromversorgung" im Menü "Optionen" auf "Ein" gesetzt ist). Weitere Einzelheiten finden Sie auf Seite 48.

⑧ Drücken Sie die MENU-Taste, um das "Hauptmenü" auf dem Bildschirm anzuzeigen, und wählen Sie dann mit den Tasten ▲ oder ▼ die Option "Optionen".

⑨ Drücken Sie die ENTER-Taste, um das Menü "Optionen" auf dem Bildschirm anzuzeigen, und wählen Sie dann mit den Tasten ▲ oder ▼ die Option "Lampenzeit".

⑩ Halten Sie die ENTER-Taste etwa 3 Sekunden lang gedrückt.

Die "Lampenzeit" wird auf "Lampen-Reset [POWER OFF]" geändert.

Achtung:

- Wenn Sie die MENU-Taste drücken, wird die zurückgesetzte Lampenzeit abgebrochen.

⑪ Schalten Sie das Gerät aus und trennen Sie es vom Netz.

Auf diese Weise können Sie die kumulierte Betriebszeit der Lampe auf "0" zurücksetzen. Weitere Informationen zum Ausschalten finden Sie auf Seite 26.

Hinweise vor der Kontaktaufnahme mit dem Kundendienst

Bevor Sie einen Service anfordern, prüfen Sie bitte die folgenden Punkte.

문제점	원인추측	쪽
전원이 켜지지 않을 때.	●전원코드가 열결 되지 않았을 것임.●메인 전원이 공급되지 않을 것임.●TEMP표시등에 불이 들어오거나 깜박거림.●LAMP표시등에 불이 들어오거나 깜박거림.●램프의 덮개가 안전하게 설치되지 않았을 것임.	——5253—
화면이 나타나지 않을 때.	●비디오신호 입력소스가 적절하게 연결되어 있지 않을 것임.●입력선택이 올바르게 설정되지 않았을 것임.●"밝기" 조절이 최소로 설정되지 않았을 것임.●"SHUTTER" ("화면차단") 기능 사용 중일 수도 있음.	——253829
화면이 선명하지 않을 때.	●렌즈의 덮개가 렌즈에 여전히 부작되어 있을 것임.●렌즈의 초점이 바르게 설치되지 않았을 것임.●프로젝터가 스크린으로부터 적절한 위치에 있지 않을 것임.●렌즈가 더러운 상태일 것임.●프로젝터에 상하요동이 심할 경우에.	——2519—18
색상이 너무 흐리거나 회색이 질을 때.	●"컬러"이나 "틴트"조절이 적절하지 않을 것임.●프로젝터에 연결된 입력소스가 적절히 조절되지 않았을 것임.	38—
소리가 들리지 않을 때.	●오디오신호 소스가 적절히 연결되지 않았을 것임.●음량조절이 가장 낮은 단계에 있을 것임.●AUDIO OUT 커넥터에 케이블이 연결되어 있을 수 있음.	——30,3320,21,22
리모컨이 작동하지 않을 때.	●배터리가 약합니다.●배터리가 올바로 삽입되지 않았습니다.●프로젝터상의 리모컨 수신기에 방해가 있을 것임.●리모컨이 작동범위 밖에 있을 것임.	——232323
프로젝터의 버튼들이 기능하지 않습니다.	●"조작 키" 기능이 "오프"으로 설정되어 있습니다.리모컨을 사용하지 않고 "조작 키"를 "온"으로 설정 하려면 프로젝터의 ENTER 버튼을 누른 상태에서 MENU 버튼을 2 초 이상 누릅니다.	48
화면이정확하게배열되지않을 때.	신호포맷("TV 신호방식")이 적절히 설정되지 않았을 것임.비디오레입이나 다른 신호소스에 문제가 있을 것임.입력상태의 프로젝리와 신호가 일치하지 않을 것임.	40—62
컴퓨터의화면이나라나지않을 때.	케이블이 너무 길어서 일 수 있음.노르북 컴퓨터의 출력이 올바르게 설정되지 않았을 것.([Fn]+[F3] 또는 [Fn]+[F10] 키를 동시에 눌러서 외부 출력 설정을 바꿀 수 있습니다. 외부 기기의 설정 방법은 컴퓨터의 종류에 따라 다르므로 자세한 사항은 컴퓨터와 함께 제공되는 안내를 참고하십시오.)RGB INPUT 표시등이 꺼져 있으면 비디오 신호가 컴퓨터에서 출력되지 않고 있을 수도 있습니다.RGB2 IN/1 OUT 커넥리로 신호가 입력될 때 "옵션" 메뉴의 "RGB2 입출력선택"이 "출력"으로 설정되어 있습니다.	——1646

Reinigung und Wartung

Vor dem Transport zur Reinigung oder Wartung muss unbedingt der Netzstecker gezogen werden.

Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab.

Wenn das Gehäuse besonders verschmutzt ist, befeuchten Sie ein Tuch mit Wasser und etwas Reinigungsmittel, wringen Sie es gut aus und wischen Sie damit. Nach der Reinigung wischen Sie es erneut mit einem trockenen Tuch ab, um es zu trocknen. Wenn Sie ein chemisch behandeltes Tuch verwenden, lesen Sie vor der Verwendung die Anweisungen auf dem Tuch.

Reinigen Sie die Linse nicht mit einem fusseligen oder schmutzigen Tuch.

Wenn Staub oder Fusseln auf die Linse gelangen, können sie auf dem Bildschirm vergrößert erscheinen. Verwenden Sie einen Blasebalg, um Staub oder Fusseln von der Linsenoberfläche zu entfernen, oder verwenden Sie ein weiches Tuch, um Fremdkörper sorgfältig zu entfernen.

Technische Daten

전원 공급장치:소비전력:전류:	100 V - 240 V ~, 50 Hz/60 Hz300 W대기모드(팬이정지한 경우)에서는 3 W3.5 A - 1.8 A
LCD패널:패널크기:화면비율:Micro렌즈배열:표시방법:구동방법:픽셀:	0.8 형 (20.32 mm)4:3가능투명 LCD패널 3개 (RGB)능동 매트릭스 방법786 432 (1 024 x 768) x 3 개 패널
렌즈:	수동줌(1 - 1.2)/수동 초점F 1.7 - 1.8 f 24.0 mm - 28.8 mm
램프:	UHM랩프 (220 W)
광도:	3 000 lm
주사 주파수:수평주사 주파수:수직 주사 주파수:도트클록 주파수:	15 kHz - 91 kHz50 Hz - 85 Hz100 MHz 미만
YPBPR 신호:	480i, 576i, 480p, 576p, 1 080/60i,1 080/50i, 720/60p
컬러시스템:	7 (NTSC/NTSC 4.43/PAL/PAL-M/PAL-N/PAL60/SECAM)
투사 크기:	838.2 mm - 7 620 mm (33" - 300")
투사 거리:	1.1 m - 10.8 m (3'7'' = 35 5)
광 시프트:	6:1 (fixed)
화면비율:	4:3
설치방법:	전면투사/후면투사/실링/플로어
스피커:	4 cm x 3 cm oval x 11 W (mono)
무선 LAN (PT-LB30NTEA 전용):	IEEE802.11b/g
커넥터RGB IN/OUT:	Dual라인, D-Sub HD 15-pin(원-라인 방식으로 입력 및 출력이 가능합니다.온-스크린 메뉴를 사용하여 선택할 수 있습니다.)
YPBPR(Input/Output):Y:PB, PR:RGB (Input/Output):R.G.B.:G.SYNC:HD, VD:	1.0 V [p-p] (sync포함), 75 Ω0.7 V [p-p], 75 Ω0.7 V [p-p], 75 Ω1.0 V [p-p], 75 ΩTTL 자동+/-호환
VIDEO IN:S-VIDEO IN:	Single라인, RCA 핀적 1.0 V [p-p], 75 ΩSingle라인, Mini DIN4 핀Y 1.0 V [p-p], C 0.286 V [p-p], 75 Ω
AUDIO IN (S-VIDEO/VIDEO용):	Single라인, RCA 핀적 x 2 (L-R)0.5 V [rms]
RGB AUDIO IN:	Dual라인, 0.5 V [rms] M3 책(스테레오 MINI)
AUDIO OUT:	Single라인, 0.5 V [rms]M3 책 (스테레오 MINI)(모니러 출력/스테레오 호환)0 V [rms] - 1.0 V[rms] (가변적)
SERIAL:	DIN8 핀 RS-232C 호환
캐비넷:	성형 플라스틱 (PC/ABS)
투사범위:
너비:	327 mm (12-27/32")
높이:	83 mm (3-1/4")
길이:	233 mm (9-5/32")(렌즈 커버가 없는 경우)
무게:
PT-LB30NTEA:	2.6 kg (5.7 lbs.)
PT-LB30EA:	2.5 kg (5.5 lbs.)
작동 환경:
온도:	0 °C°- 40 C (32 F - 104 F)"팬 컨트롤"이 "고"로 설정되어 있을 [(47쪽): 0 °C°- 35 C (32 F - 95 F)]
습도:	20 % - 80 % (응결 없이)
인증:	EN60950, EN55022, EN61000-3-2,EN61000-3-3, EN55024
<리모컨>
전원 공급장치:	3V DV (리튬CR2025배리리 X1)
작동범위:	약 7 m (23')(신호 수신기바로 앞에서 작동할 경우)
무게:	18 g (배리리포함)
투사범위:
너비:	40 mm (1-9/16")
길이:	6.5 mm (-1/4")
높이:	86 mm (3-3/8")
<옵션>
실링브라켓	ET-PKB30
무선리모컨	ET-RM300
시리얼 아답터(DIN 8-pin/D-sub 9-pin)	ET-ADSER

Liste der kompatiblen Signale

모드	해상도(도트)표시*1	스캐닝주파수		도트클록주파수(MHz)	화면품질*2	리사이징*3	포맷
		H(kHz)	V(Hz)
NTSC/NTSC4.43/PAL-M/PAL60	720 x 480i	5.7 59.9 A	OK				Video/S-Video
PAL/PAL-N/SECAM	720 x 576i	5.6 50.0 A	OK				Video/S-Video
480i	720 x 480i	5.7 59.9 1	3.5 A OK				YPBPr/RGB
576i	720 x 576i	5.6 50.0 1	3.5 A OK				YPBPr/RGB
480p	720 x 483 3	1.5 59.9 2	7.0 A OK				YPBPr/RGB
576p	720 x 576 3	1.3 50.0 2	7.0 A OK				YPBPr/RGB
1 080/60i	1 920 x 1 080i	33.8 60.0	74.3 A				YPBPr/RGB
1 080/50i	1 920 x 1 080i	28.1 50.0	74.3 A				YPBPr/RGB
720/60p	1 280 x 720	45.0 60.0	74.3 A				YPBPr/RGB
VGA400	640 x 400 3	1.5 70.1 2	5.2 A OK	RGB
	640 x 400 3	7.9 85.1 3	1.5 A OK	RGB
VGA480 *4	640 x 480 3	1.5 59.9 2	5.2 A OK	RGB
	640 x 480 3	5.0 66.7 3	0.2 A OK	RGB
	640 x 480 3	7.9 72.8 3	1.5 A OK	RGB
	640 x 480 3	7.5 75.0 3	1.5 A OK	RGB
	640 x 480 4	3.3 85.0 3	6.0 A OK	RGB
SVGA	800 x 600 3	5.2 56.3 3	6.0 A OK	RGB
	800 x 600 3	7.9 60.3 4	0.0 A OK	RGB
	800 x 600 4	8.1 72.2 5	0.0 A OK	RGB
	800 x 600 4	6.9 75.0 4	9.5 A OK	RGB
	800 x 600 5	3.7 85.1 5	6.3 A OK	RGB
MAC16	832 x 624 4	9.7 74.6 5	7.3 A OK	RGB
XGA *4	1 024 x 768	48.4 60.0	65.0 AA RGB
	1 024 x 768	56.5 70.1	75.0 AA RGB
	1 024 x 768	60.0 75.0	78.8 AA RGB
	1 024 x 768	68.7 85.0	94.5 AA RGB
	1 024 x 768i	35.5 87.0	44.9 AA RGB
MXGA	1 152 x 864	64.0 71.2	94.2 A RGB
	1 152 x 864	67.5 74.9	108.0 B RGB
	1 152 x 864	76.7 85.0	121.5 B RGB
MAC21	1 152 x 870	68.7 75.1	100.0 B RGB
MSXGA *4	1 280 x 960	60.0 60.0	108.0 B RGB
SXGA *4	1 280 x 1 024	64.0 60.0	108.0 B RGB
	1 280 x 1 024	80.0 75.0	135.0 B RGB
	1 280 x 1 024	91.1 85.0	157.5 B RGB
	1 400 x 1 050	64.0 60.0	108.0 B RGB
	1 400 x 1 050	65.1 59.9	122.4 B RGB
UXGA *4	1 600 x 1 200	75.0 60.0	162.0 B RGB

*1. Auflösungen mit einem "i" dahinter zeigen Interlace-Signale an. *2. Die folgenden Symbole zeigen die Bildqualität an.

AA Beste Bildqualität.

A Das Signal wird vor der Projektion durch den Bildverarbeitungsschaltkreis umgewandelt. B Es kommt zu einem geringen Datenverlust, um die Projektion zu erleichtern.

*3. Das Signal "OK" ist mit der Funktion "RESIZING" kompatibel (siehe Seite 43). *4. Signale, die mit der Funktion "Frame Hold" kompatibel sind (siehe Seite 43).

Berechnungsmethode für die Projektionsbildgröße

Wenn die Bildschirmgröße (Diagonale) SD(m) beträgt, können Sie mit den folgenden Formeln die Projektionsdistanz für die Weitwinkelposition (LW) und die Projektionsdistanz für die Teleposition (LT) berechnen.

최소 투사 거리	LW=0.030xSD/0.0254-0.044
최대 투사 거리	LT=0.036xSD/0.0254-0.044

Die Projektionsdistanz bei einem Seitenverhältnis von 16:9 kann mit den folgenden Formeln berechnet werden.

최소 투사 거리	LW=0.033xSD/0.0254-0.044
최대 투사 거리	LT=0.040xSD/0.0254-0.044

*Die mit den obigen Formeln berechneten Werte sind Näherungswerte.

Verwendung des SERIAL-Anschlusses

Der SERIAL-Anschluss an der Anschlussleiste des Projektors entspricht der RS-232C-Schnittstellennorm, sodass der Projektor über einen an diesen Anschluss angeschlossenen Personal Computer gesteuert werden kann.

Anschluss

Achtung:

- Verwenden Sie ausschließlich das RS-232C-Serienverbindungskabel vom Typ ET-ADSER mit Ferritkern.

Stiftbelegung und Signalnamen

DIN-8-Pin-Ansicht

Pin No.	Signal name	Contents
3	RXD	Received data
4	GND	Earth
5	TXD T	Transmitted data
1		Connected internally
2
6
7		NC
8		NC

Kommunikationsaufbau

Signal level	RS-232C
Sync. method	비동시성
Baud rate	9 600 bps
Parity	없음
Character length 8 bits
Stop bit 1 bit
X parameter	없음
S parameter	없음

Grundlegende Parameter

Die vom Computer an den Projektor gesendeten Daten werden im folgenden Format übertragen.

Achtung:

● Der Projektor empfängt etwa 10 Sekunden nach dem Einschalten der Lampe keine Befehle. Warten Sie 10 Sekunden, bevor Sie das Gerät bedienen. - Wenn Sie mehrere Befehle senden, stellen Sie sicher, dass der Projektor den vorherigen Befehl empfangen hat, bevor Sie den nächsten senden. ● Wenn ein Befehl keinen Parameter erfordert, wird auch kein Doppelpunkt (:) benötigt. - Wenn vom PC ein falscher Befehl gesendet wird, sendet der Projektor den Befehl "ER401" an den Personal Computer.

Steuerbefehle

Der Projektor kann über die in der folgenden Tabelle aufgeführten Befehle von einem Personal Computer aus gesteuert werden.

명령어들	조절 컨텐츠들	표시
PON	전원을 킴	스렌바이 모드에서는, 모든 명령어들보다 PON명령어가 우선됩니다.● PON명령어는 래프가 ON에 있을 때에 무시됩니다.● 만일 래프가 끼지고 냉각팬이 작동하고 있는종에 PON명령어가 접수 되면 래프가 곧바로 켜지지 않습니다.
POF	전원을 꿈
AVL	음량	매체변수000-063 (조절값0-63)
IIS	입력신호의 선택	매체변수VID=VIDEO SVD=S-VIDEORG1=RGB1 RG2=RGB2NWP=NETWORK (PT-LB30NTEA에만 해당)
Q$$	램프ON 상태의문	콜백0 = 작동대기모드1 = 래프ON 조절활성화2 = 래프ON3 = 래프OFF 조절활성화
OSH	셔터 기능	원하는 명령을 보낼 때마다 ON과 OFF로 바뀌면서 작동됩니다. ON또는 OFF 작동을 한 곧 바로 다른 명령으로 바꾸는 행위는 삼가기 바랍니다.

Kabelspezifikation

(bei Verbindung mit einem Personal Computer)

Marken

• VGA und XGA sind Warenzeichen der International Business Machines Corporation. Macintosh ist ein eingetragenes Warenzeichen der Apple Computer, Inc.
• S-VGA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association.

Diese Bedienungsanleitung ist auf Recyclingpapier gedruckt.

Matsushita Electric Industrial Co., Ltd.

Web Site: http://www.panasonic.co.jp/global/
