Produkttyp	LCD-Videoprojektor für den gewerblichen Einsatz
Modellnummern	PT-LB30NTEA, PT-LB30EA
Display-Technologie	LCD (3 Panels)
Native Auflösung	XGA (1024 x 768)
Helligkeit	2500 Lumen (typisch)
Kontrastverhältnis	400:1 (typisch)
Projektionsabstand	1,1 m bis 10,8 m (für 33" bis 300" Diagonale)
Bildschirmgröße (Diagonale)	33" bis 300" (Seitenverhältnis 4:3)
Trapezkorrektur	Vertikal (manuell)
Videoeingänge	RGB 1 Eingang, RGB 2 Eingang/1 Ausgang, S-Video Eingang, Composite-Video Eingang, Audio Eingang
Steuerungsschnittstelle	RS-232C (DIN 8-polig)
RS-232C Einstellungen	9600 bps, keine Parität, 8 Datenbits, 1 Stoppbit
Unterstützte Videosignale	VGA60, 480p, SXGA Modus, Komponente (YPBPR)
Lampentyp	UHP (austauschbar)
Lampenlebensdauer	Bis zu 3000 Stunden (typisch, Eco-Modus)
Lüftersteuerungsmodi	Standard, Hoch
Luftfilter	Austauschbar mit Abdeckung
Stromversorgung	AC 100-240V, 50/60Hz
Leistungsaufnahme	300W (typisch)
Abmessungen (B x H x T)	327 x 233 x 83 mm
Gewicht	2,9 kg
Mitgeliefertes Zubehör	Fernbedienung (N2QADC000008), Lithiumbatterie (CR-2025/1F), RGB-Kabel (1,8 m), Netzkabel (2 Typen), Tragetasche, CD-ROM (nur PT-LB30NTEA)
Zusätzliche Funktionen	Taktsignal-Einstellung, Tafelmodus, Rauschunterdrückung
Vom Benutzer austauschbare Teile	Lampeneinheit, Luftfilter

Häufig gestellte Fragen - PT-LB30NTEA PANASONIC

Wie tausche ich die Lampe im PT-LB30NTEA Projektor aus?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker, lassen Sie ihn abkühlen. Entfernen Sie die Schrauben der Lampenabdeckung, dann lösen Sie die Schrauben der Lampeneinheit. Ziehen Sie die alte Lampe vorsichtig heraus und setzen Sie die neue ein. Ziehen Sie die Schrauben fest und setzen Sie die Abdeckung wieder auf. Setzen Sie den Lampen-Timer über das Menü zurück.

Wie reinige ich den Luftfilter?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Entfernen Sie die Luftfilterabdeckung an der Unterseite oder Seite. Ziehen Sie den Filter vorsichtig heraus und reinigen Sie ihn mit einem Staubsauger oder spülen Sie ihn mit Wasser (falls waschbar). Trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Ersetzen Sie ihn, wenn er beschädigt ist.

Welche Art von Batterie verwendet die Fernbedienung?

Die Fernbedienung verwendet eine CR-2025 Lithium-Knopfzelle (3V). Setzen Sie sie mit der positiven Seite nach oben ein, wie im Batteriefach angegeben.

Kann ich den Projektor ohne Computer verwenden?

Ja, der PT-LB30NTEA verfügt über Composite-Video- und S-Video-Eingänge, sodass Sie DVD-Player, Spielkonsolen oder andere Videoquellen direkt anschließen können. Er unterstützt auch Komponentenvideo über einen optionalen Adapter.

Wie stelle ich die Trapezkorrektur ein?

Drücken Sie die KEYSTONE-Taste auf der Fernbedienung oder im Menü. Verwenden Sie die Pfeiltasten, um die vertikale Verzerrung zu korrigieren. Die Einstellung wird bis zur Änderung gespeichert.

Was ist die maximale unterstützte Bildschirmgröße?

Der Projektor unterstützt Bildschirmgrößen von 33 Zoll bis 300 Zoll Diagonale (Seitenverhältnis 4:3). Die optimale Größe hängt von Umgebungslicht und Auflösung ab.

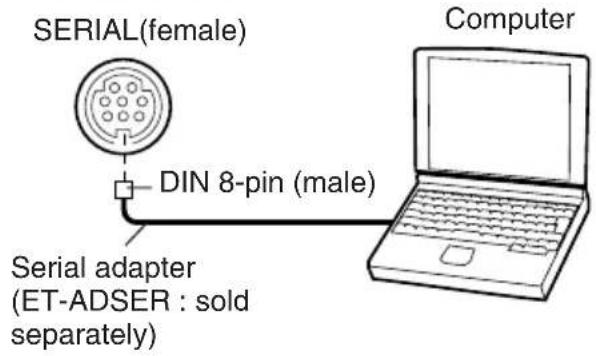

Wie steuere ich den Projektor über RS-232C?

Schließen Sie ein serielles Kabel von Ihrem Computer an den DIN-8-poligen Anschluss des Projektors an. Verwenden Sie die Einstellungen: 9600 Baud, keine Parität, 8 Datenbits, 1 Stoppbit. Lesen Sie das Handbuch für das Befehlsprotokoll.

Warum ist der Projektorlüfter laut?

Der Projektor hat zwei Lüftermodi: Standard und Hoch. Wenn die Umgebungstemperatur hoch ist oder der Projektor sich im Modus mit hoher Helligkeit befindet, läuft der Lüfter schneller. Sie können die Lüftersteuerung im Menü auf Standard einstellen, um einen leiseren Betrieb zu gewährleisten, aber stellen Sie eine ausreichende Belüftung sicher.

Was soll ich tun, wenn kein Bild erscheint?

Überprüfen Sie, ob der Projektor eingeschaltet und die Objektivabdeckung entfernt ist. Stellen Sie sicher, dass das Quellgerät eingeschaltet und ordnungsgemäß angeschlossen ist. Testen Sie mit einem anderen Kabel oder Eingang. Stellen Sie sicher, dass die richtige Eingangsquelle über die Fernbedienung oder das Menü ausgewählt ist.

Ist der Projektor mit 16:9 Bildschirmen kompatibel?

Ja, der Projektor kann 16:9-Inhalte anzeigen, aber das native Panel ist 4:3. Das Bild erscheint mit schwarzen Balken oder kann gestreckt werden. Verwenden Sie die Einstellungen für das Seitenverhältnis im Menü, um es anzupassen.

BEDIENUNGSANLEITUNG PT-LB30NTEA PANASONIC

LCD-Projektor für den gewerblichen Einsatz

Bedienungsanleitung

Modell-Nr. PT-LB30NTEA PT-LB30EA

Lesen Sie diese Bedienungsanleitung vor der Verwendung dieses Geräts sorgfältig durch. Bewahren Sie sie zum späteren Nachschlagen gut auf.

Sehr geehrter Panasonic-Kunde:

Diese Bedienungsanleitung enthält alle erforderlichen Betriebsinformationen.

Wir hoffen, dass dieses Handbuch Ihnen bei der Verwendung dieses Produkts hilfreich ist und Sie mit Ihrem Panasonic-LCD-Projektor zufrieden sind. Die Seriennummer des Produkts finden Sie auf der Unterseite des Produkts.

Bitte lesen Sie die folgenden Informationen und die Hinweise zum Kundendienst sorgfältig durch.

Modellnummer:

PT-LB30NTEA / PT-LB30EA

Seriennummer:

Wichtige Sicherheitshinweise

Warnung: Dieses Gerät muss geerdet werden.

Wichtige Sicherheitshinweise: Um das Risiko von Feuer oder Stromschlag zu vermeiden, setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Wichtige Sicherheitshinweise: Um das Risiko von Feuer oder Stromschlag zu vermeiden, setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.

Maschinengeräuschverordnung 3 (GSGV, 18.01.1991): Der Schalldruckpegel am Arbeitsplatz beträgt gemäß ISO 7779 weniger als 70 dB(A).

Warnung:

1) Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker. 2) Um einen elektrischen Schlag zu vermeiden, entfernen Sie nicht die Abdeckung. 3) Entfernen Sie nicht den Erdungsstift am Netzstecker. Dieses Projektor ist mit einem dreipoligen geerdeten Netzstecker ausgestattet. Dieser Stecker ist so konstruiert, dass er nur in eine geerdete Steckdose passt. Wenn Sie den Stecker nicht in die Steckdose stecken können, wenden Sie sich an einen Elektriker. Entfernen Sie nicht den Erdungsstift.

Warnung:

• Wenn das Gerät dauerhaft angeschlossen wird, muss in der Gebäudeverkabelung eine leicht zugängliche Trennvorrichtung installiert werden;
• Wenn ein Stecker verwendet wird, muss in der Nähe des Geräts eine leicht zugängliche Steckdose installiert werden.

Dieses Gerät ist für den Heimgebrauch EMV-registriert und kann in Wohngebieten sowie in allen anderen Bereichen verwendet werden.

Vorsicht:

Um die dauerhafte Leistung des Projektors zu gewährleisten, befolgen Sie die beiliegenden Installationsanweisungen, einschließlich der Verwendung des mitgelieferten Netzkabels und abgeschirmter Schnittstellenkabel bei Verbindung mit Computern oder Peripheriegeräten. Wenn Sie den seriellen Anschluss des PCs zur Steuerung des Projektors verwenden, müssen Sie unbedingt das optionale RS-232C-Serienkabel mit Ferritkern verwenden. Jegliche Änderungen oder Modifikationen an diesem Gerät führen zum Verlust der Nutzungsrechte.

Wichtig: Formstecker (nur für Benutzer in Großbritannien)

Zu Ihrer Sicherheit lesen Sie bitte Folgendes sorgfältig durch.

Dieses Gerät wird mit einem dreipoligen Hauptstecker für Ihre Sicherheit und Bequemlichkeit geliefert. Dieser Stecker enthält eine 13-Ampere-Sicherung. Wenn Sie die Sicherung ersetzen müssen, verwenden Sie nur eine Sicherung mit 13 Ampere, die gemäß BS 1362 von ASTA oder BSI zugelassen ist.

Überprüfen Sie das ASTA-Zeichen ◊ oder das BSI-Zeichen ♥ auf der Sicherung.

Wenn der Stecker eine abnehmbare Sicherungsabdeckung hat, setzen Sie die Abdeckung nach dem Austausch der Sicherung korrekt wieder ein, damit sie nicht herausfällt.

Wenn Sie die Sicherungsabdeckung verloren haben, verwenden Sie den Stecker nicht, bis Sie eine Ersatzabdeckung erhalten haben.

Ersatzsicherungsabdeckungen sind bei autorisierten Servicezentren erhältlich.

Wenn der an diesem Gerät angebrachte Formstecker nicht zu Ihrer Steckdose passt, entfernen Sie die Sicherung, schneiden Sie den Stecker ab und entsorgen Sie ihn sicher. Wenn Sie den abgeschnittenen Stecker in eine 13-Ampere-Steckdose stecken, kann dies zu einem elektrischen Schlag und schweren Verletzungen führen.

Wenn Sie einen neuen Stecker zusammenbauen, überprüfen Sie unbedingt die Anschlussdrähte wie folgt.

Bei Fragen wenden Sie sich an einen qualifizierten Elektriker.

Warnung: - Dieses Gerät muss unbedingt geerdet werden.

Wichtiger Hinweis: - Die Drähte sind wie folgt farbcodiert.

Grün und Gelb: Erde

Blau: Nullleiter

Braun: Phase

Die Drahtfarben dieses Geräts stimmen möglicherweise nicht mit den Farbmarkierungen der Steckeranschlüsse überein, daher gehen Sie wie folgt vor.

Verbinden Sie den grün-gelben Draht mit dem Anschluss am Stecker, der mit dem Buchstaben E, dem Erdungssymbol ± oder grün oder grün-gelb gekennzeichnet ist.

Verbinden Sie den blauen Draht mit dem Anschluss am Stecker, der mit dem Buchstaben N oder schwarz gekennzeichnet ist.

Verbinden Sie den braunen Draht mit dem Anschluss am Stecker, der mit dem Buchstaben L oder rot gekennzeichnet ist.

Sicherungswechsel: Stecker und Sicherungsabdeckung

Führen Sie einen Schraubendreher in den Spalt und hebeln Sie die Abdeckung

Danach tauschen Sie die Sicherung aus.

Inhaltsverzeichnis

Vorbereitung

Wichtige Sicherheitshinweise 2

Sicherheitsvorschriften im Detail......6

Zubehör....10

Vor der Verwendung 10

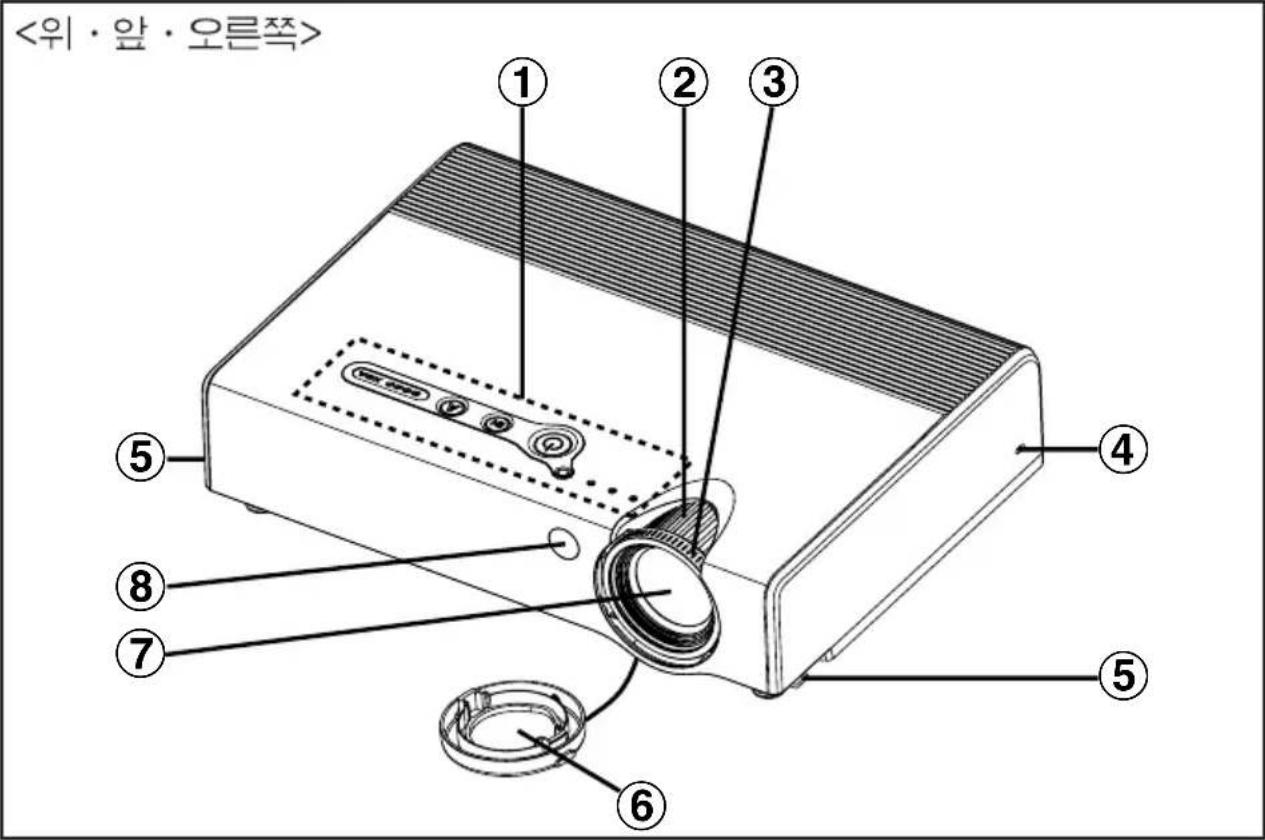

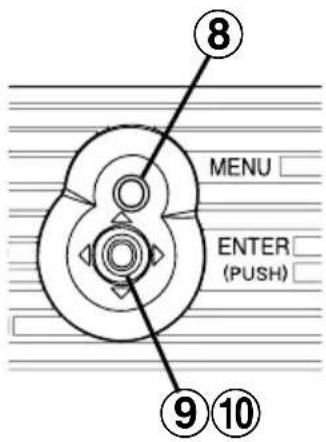

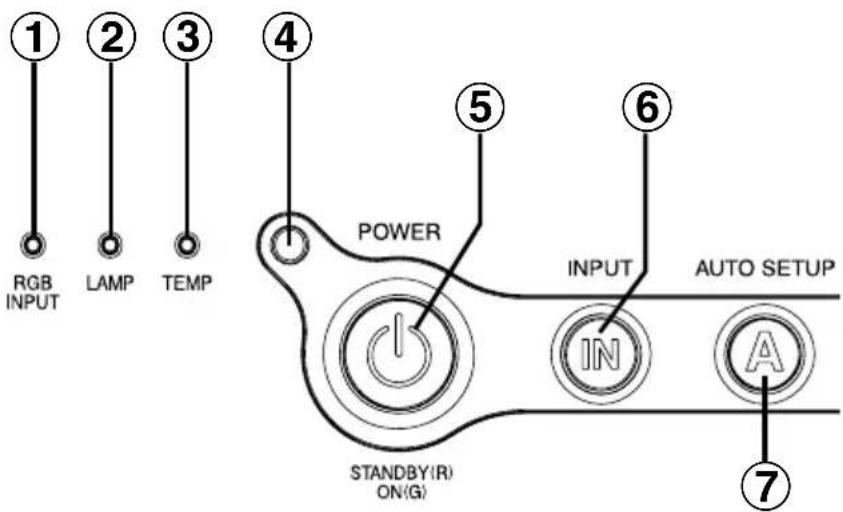

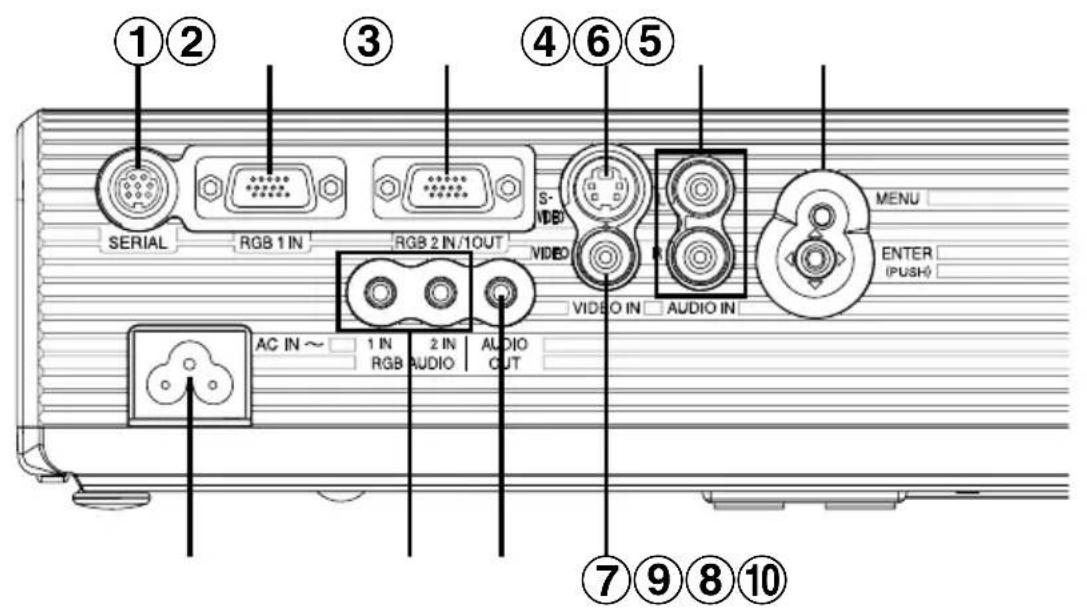

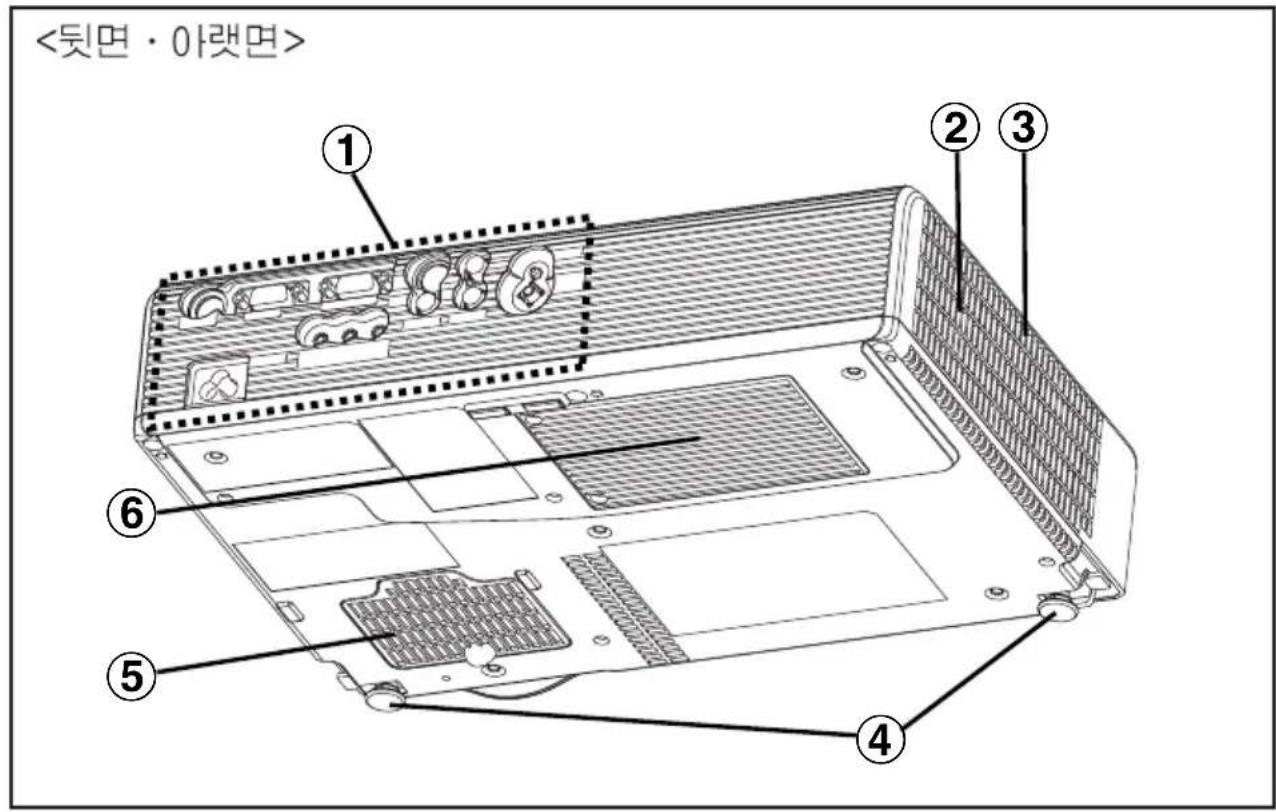

Bezeichnung und Funktion der Teile....12

Start

Installationsmethode 18

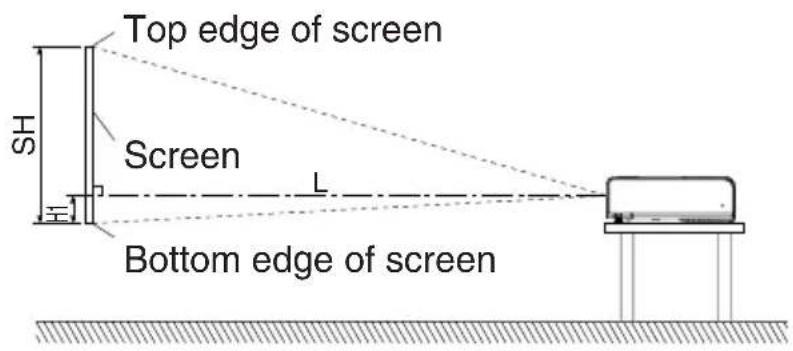

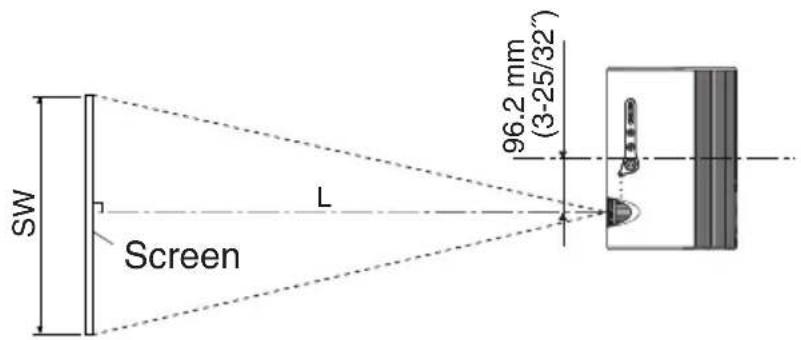

Projektionsmethode, Projektorposition, Projektionsabstand

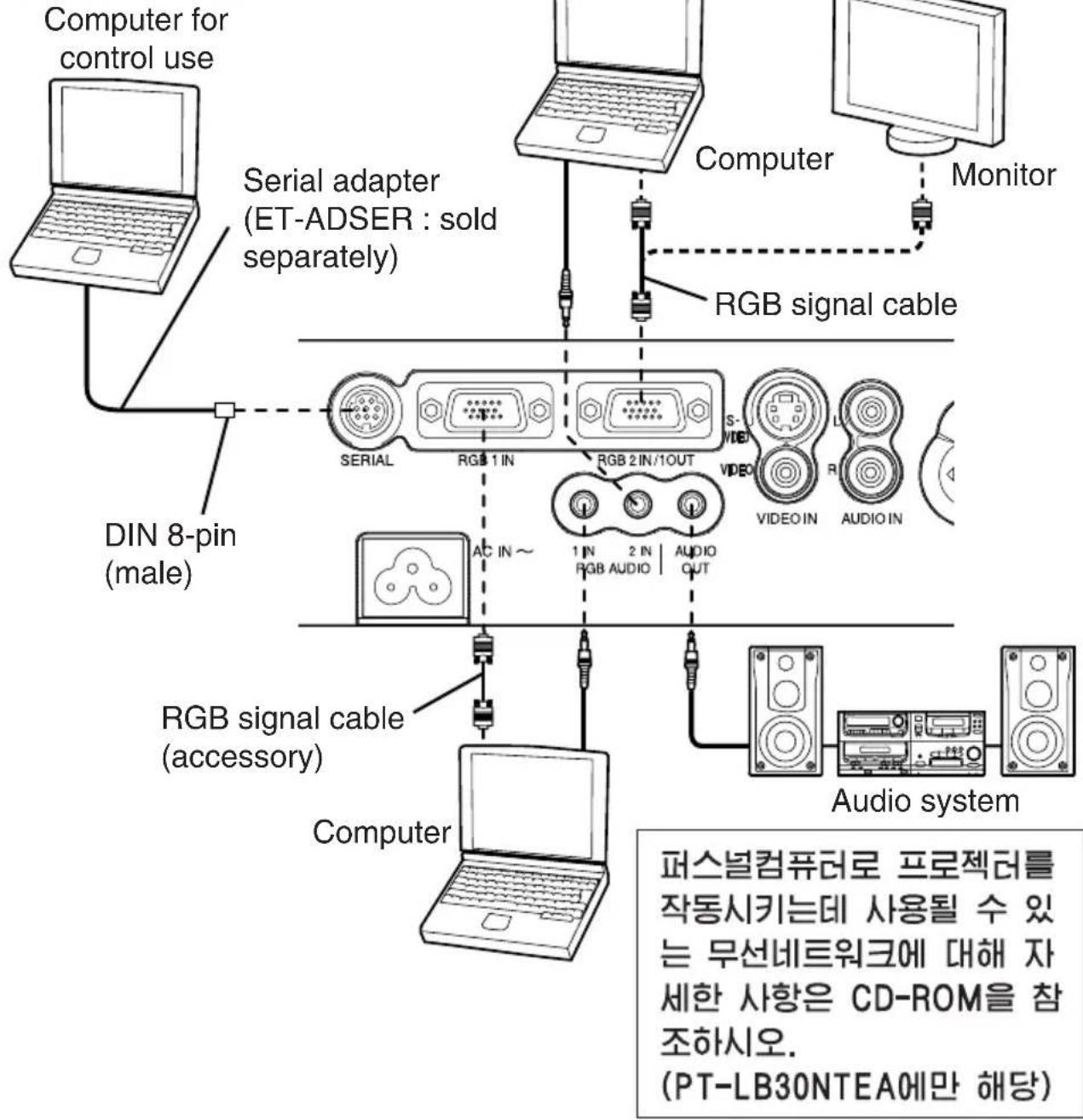

Verbindungsmethode 20

Computeranschluss, Videoanschluss (1),

Videoanschluss (2)

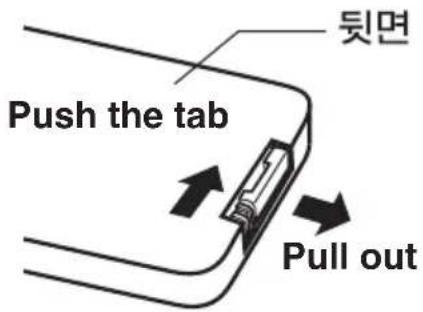

Vorbereitung der Fernbedienung 23

Grundlegende Bedienung

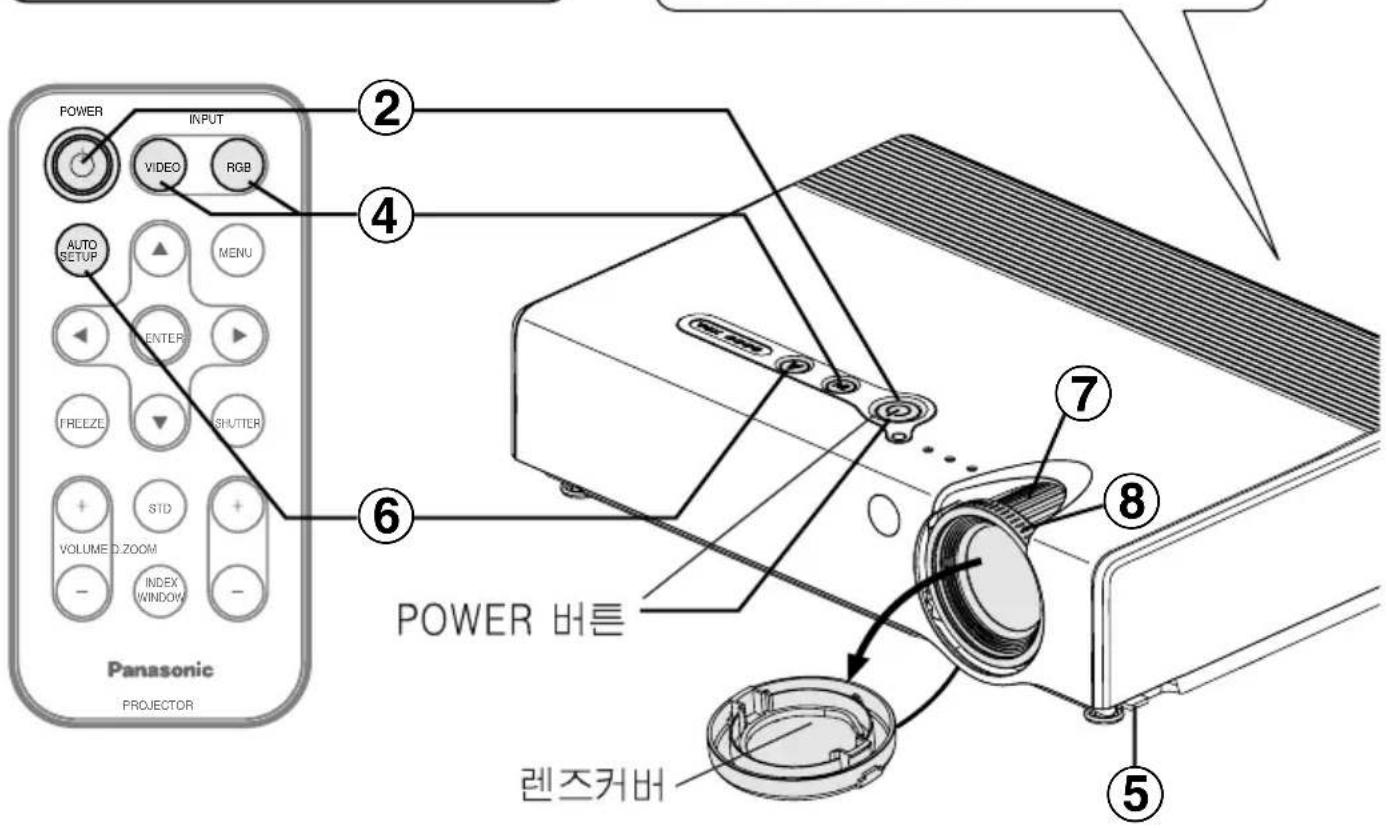

Einschalten 24

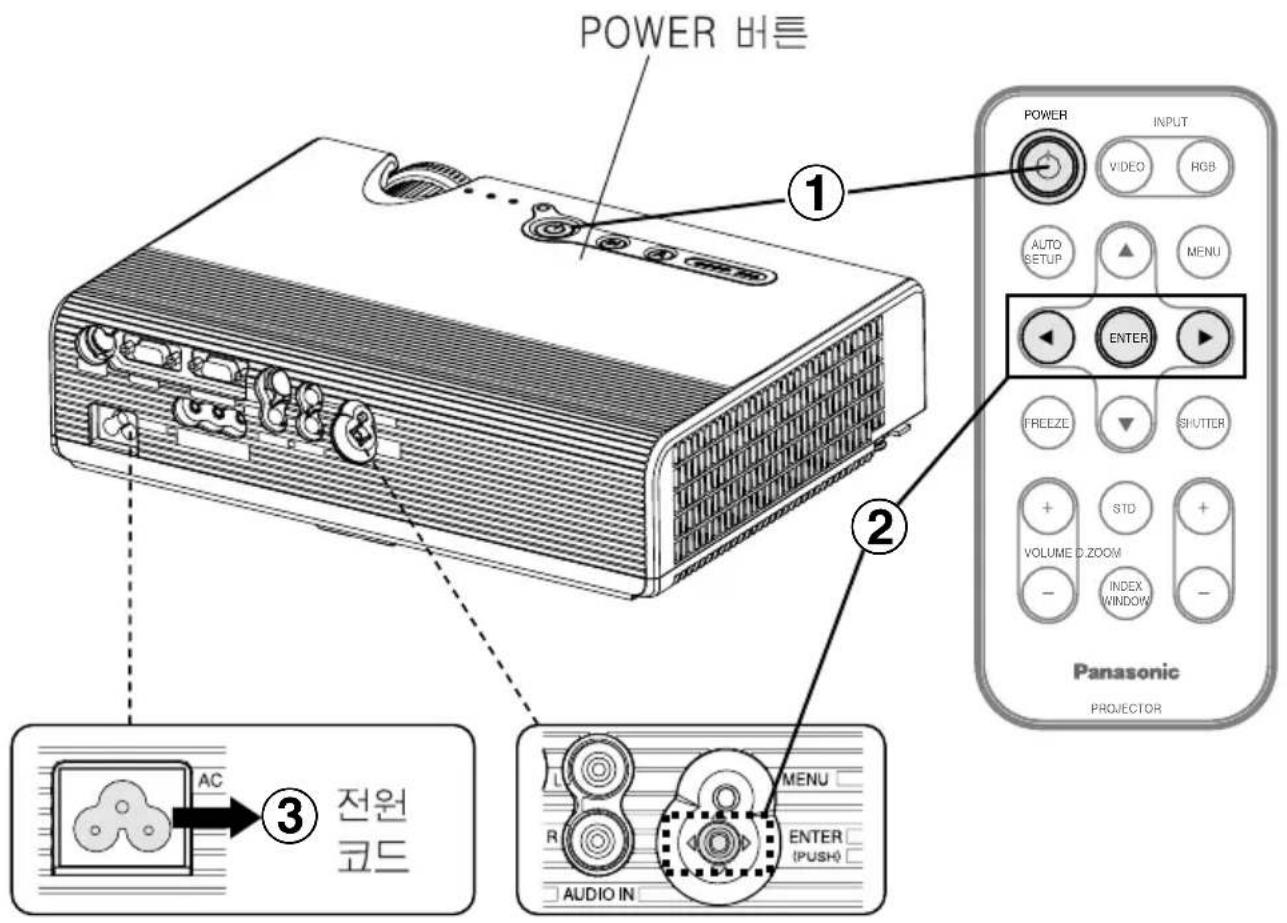

Ausschalten 26

Nützliche Funktionen

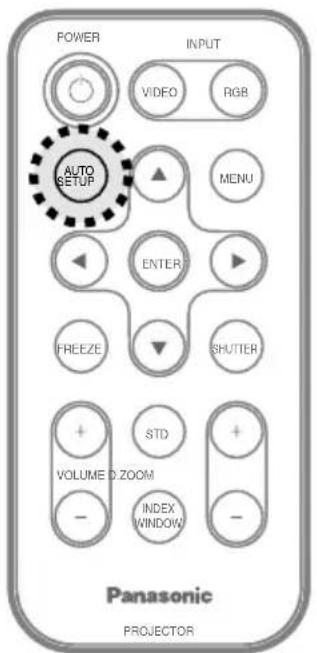

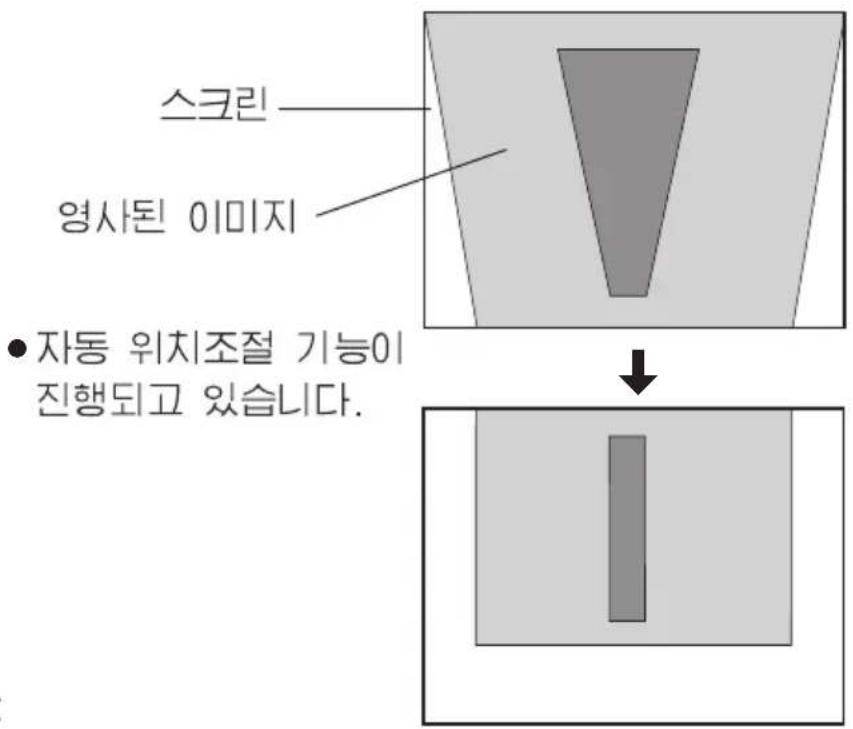

Korrektur der Bildverzerrung und automatische Positionierung .....28

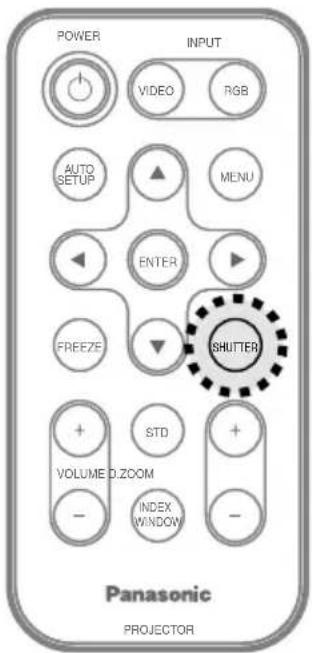

Bild und Ton vorübergehend ausschalten......29

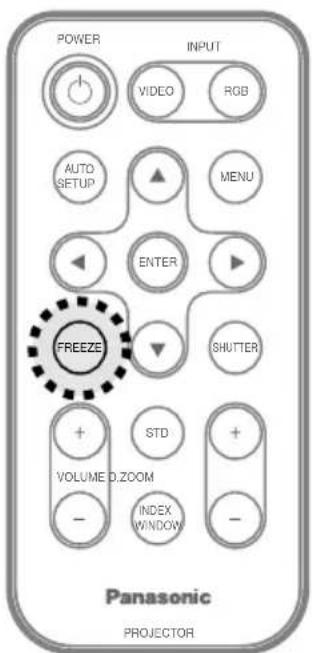

Bild pausieren 29

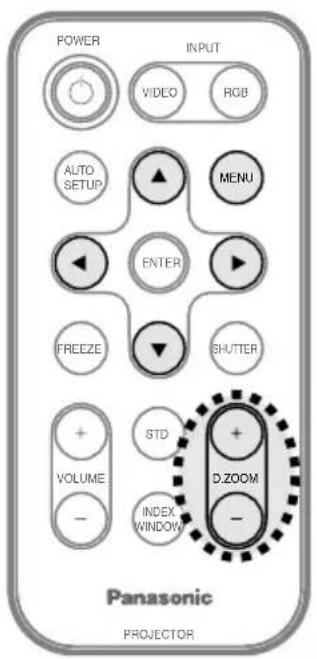

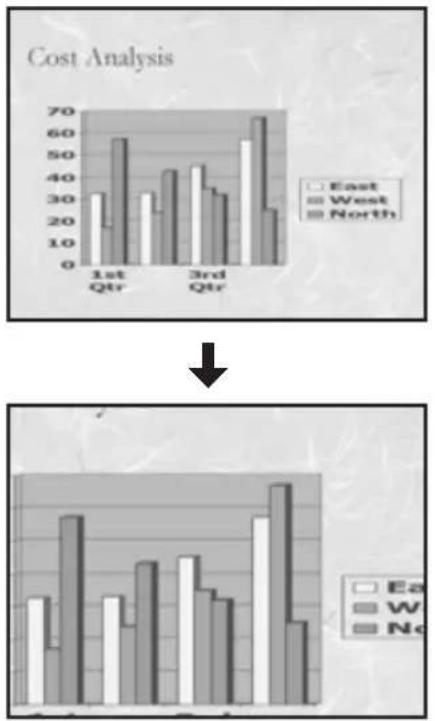

Bild vergrößern 30

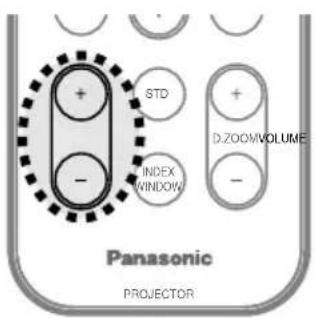

Lautstärke einstellen 30

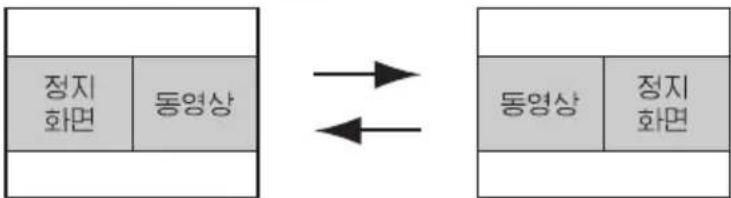

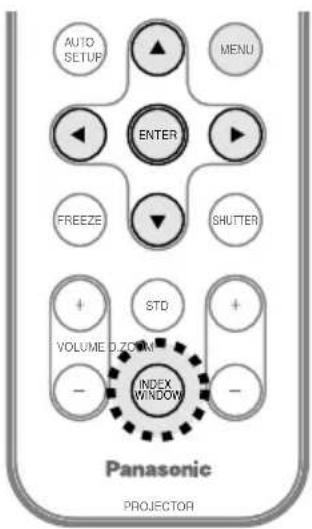

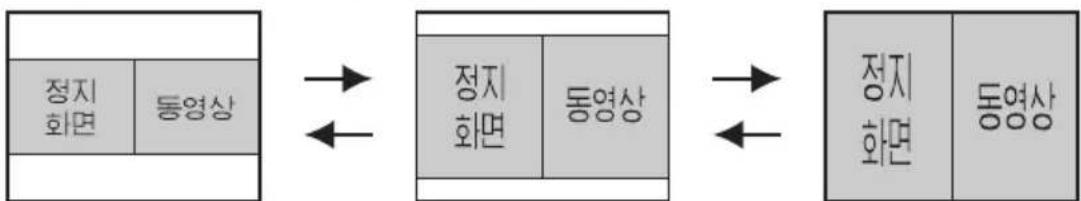

Zwei Bildschirme anzeigen 31

Einstellungen und Konfiguration

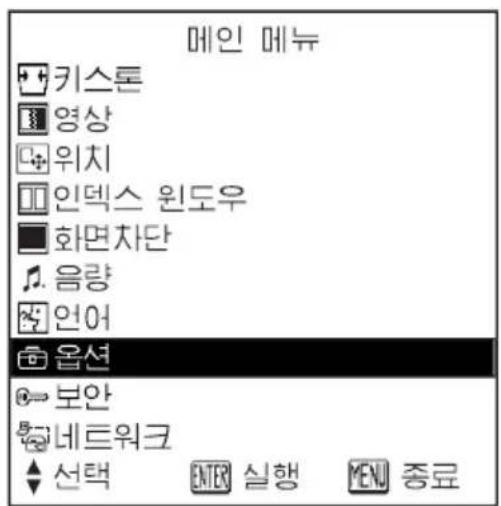

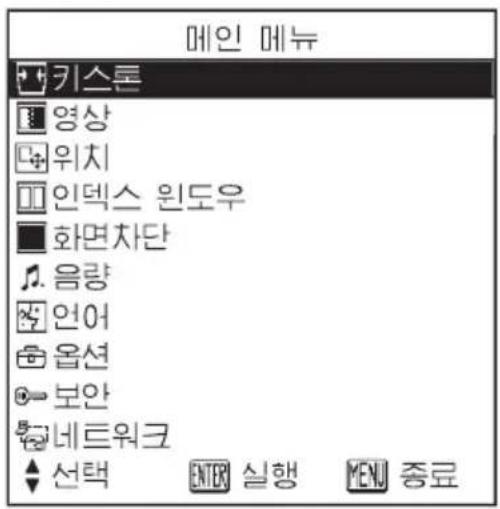

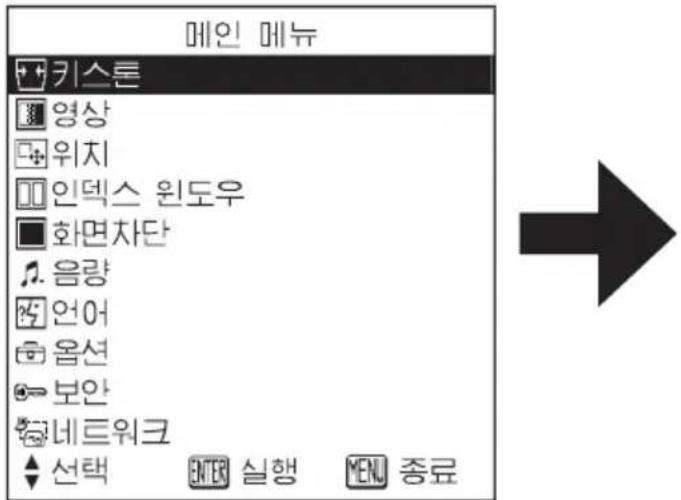

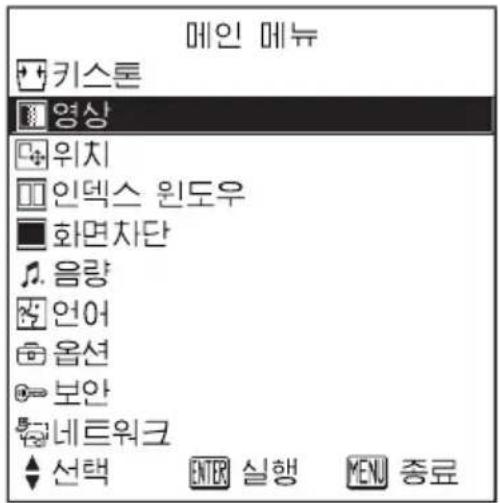

Bildschirmmenü 32

Menübildschirm, Menübedienungsanleitung,

Auf Werkseinstellungen zurücksetzen

Keystone-Korrektur 36

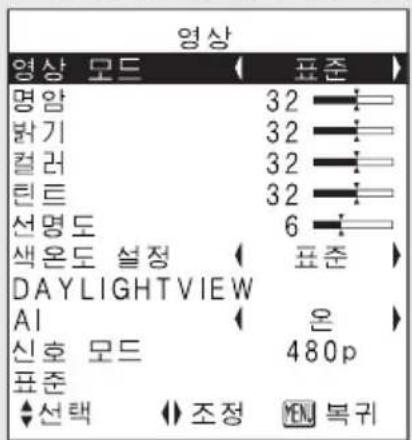

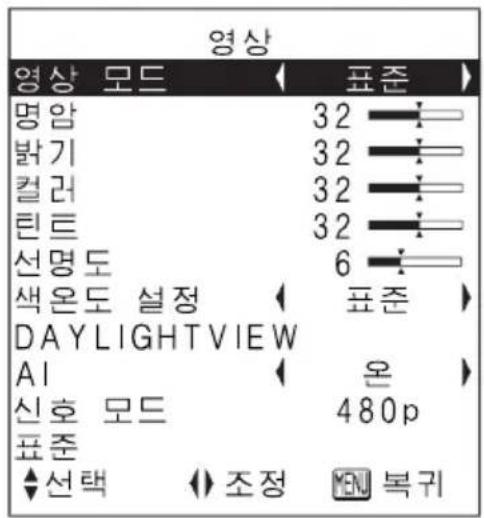

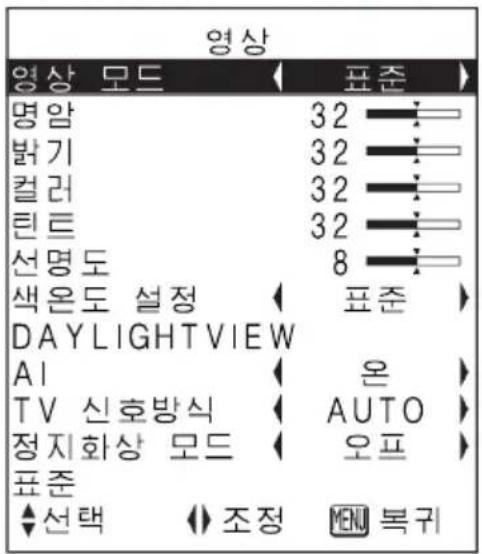

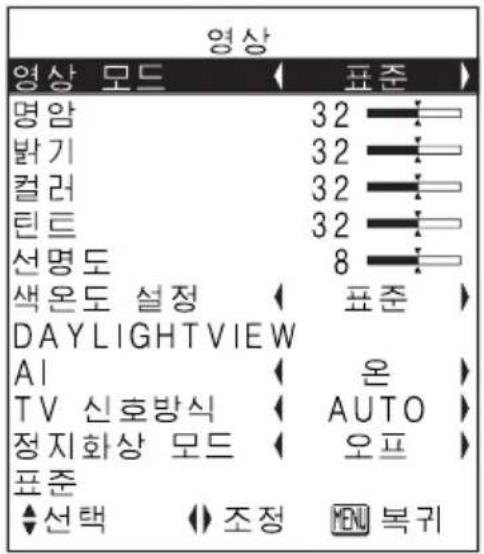

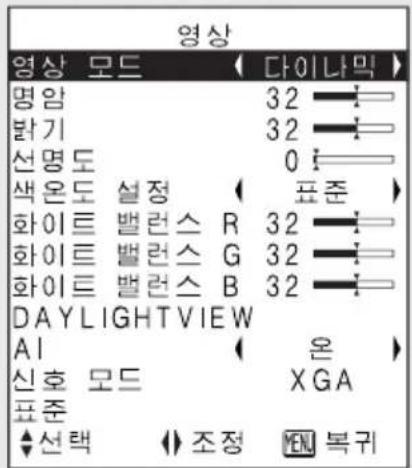

Bildschirmeinstellung 37

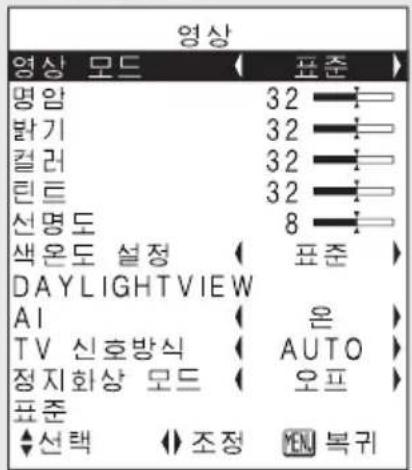

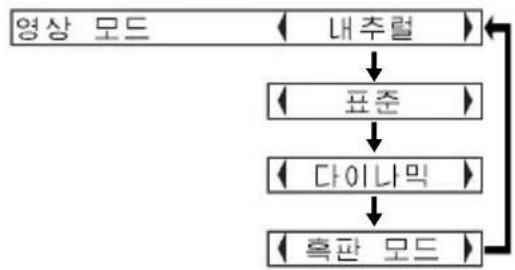

Bildmodus, Kontrast, Helligkeit, Farbe, Farbton,

Schärfe, Farbtemperatureinstellung, Weißabgleich

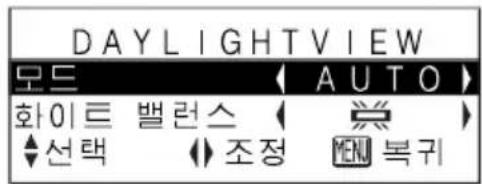

R/G/B, DAYLIGHTVIEW, AI,

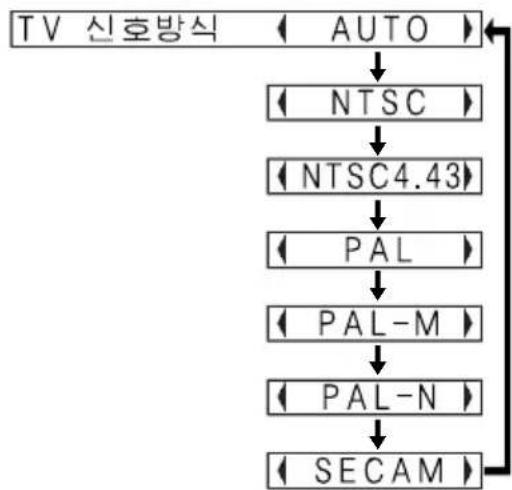

TV-Signalformat, Standbildmodus, Signal

Modus, sRGB-kompatible Bildprojektion

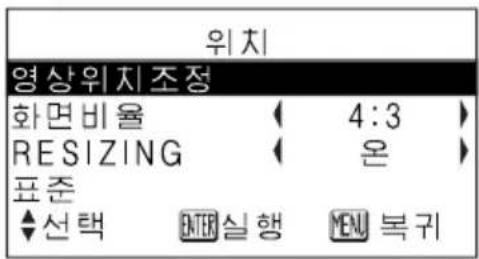

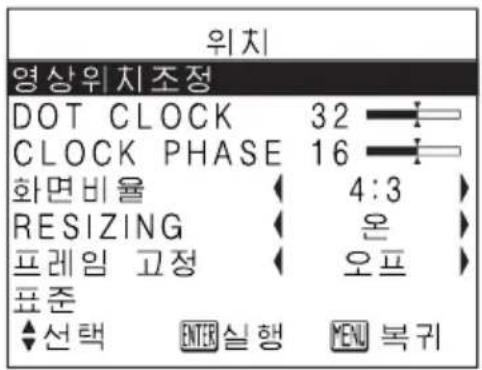

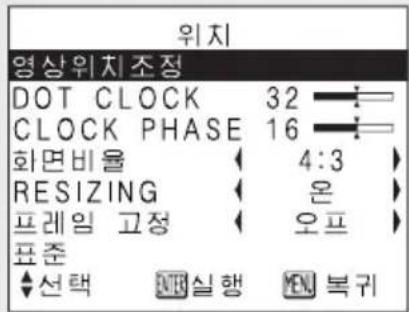

Positionseinstellung 41

Bildpositionseinstellung, DOT CLOCK,

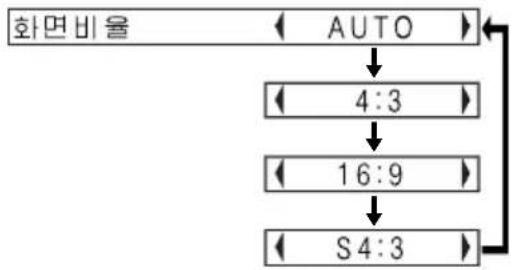

CLOCK PHASE, Bildseitenverhältnis,

RESIZING, Bildfixierung

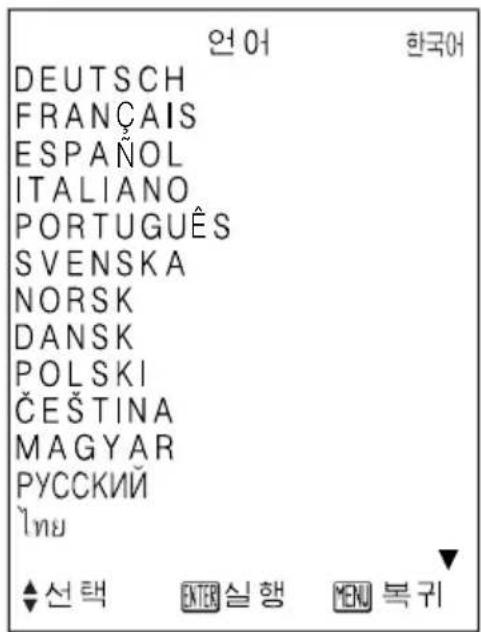

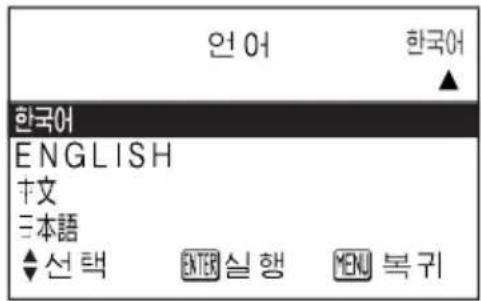

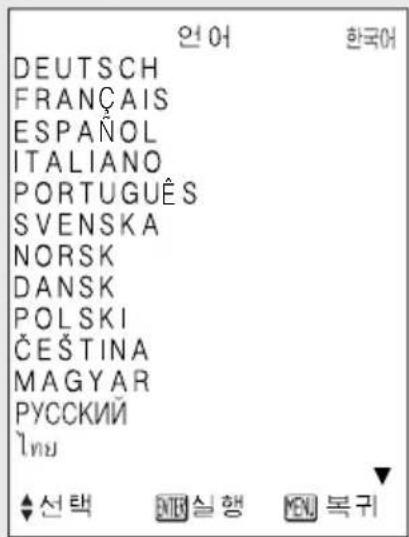

Sprachumschaltung 44

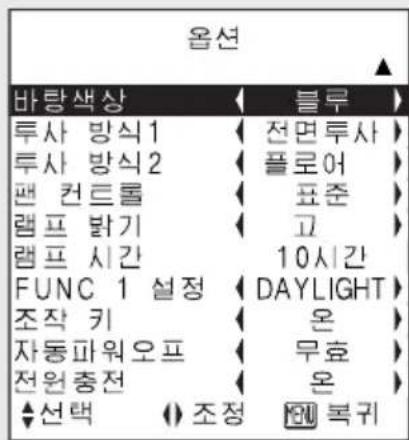

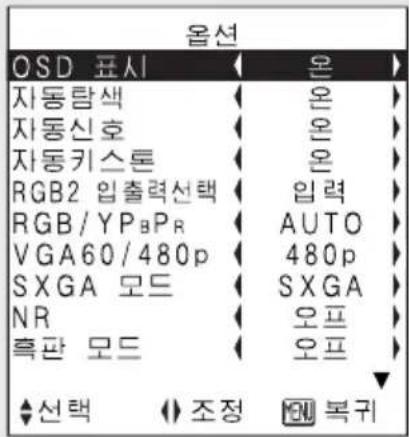

Optionseinstellung 45

OSD-Anzeige, automatische Suche, automatisches Signal,

Autokeystone, RGB2 Ein-/Ausgangswahl,

RGB/YPBPR, VGA60/480p,

SXGA-Modus, NR, Tafelmodus,

Hintergrundfarbe, Projektionsmodus 1, Projektionsmodus 2,

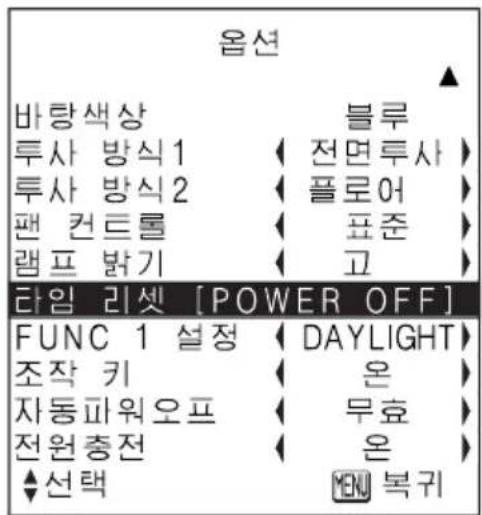

Lüftersteuerung, Lampenhelligkeit, Lampenlebensdauer,

FUNC 1 Einstellung, Bedientasten,

Automatische Abschaltung, Netzteil-Ladung

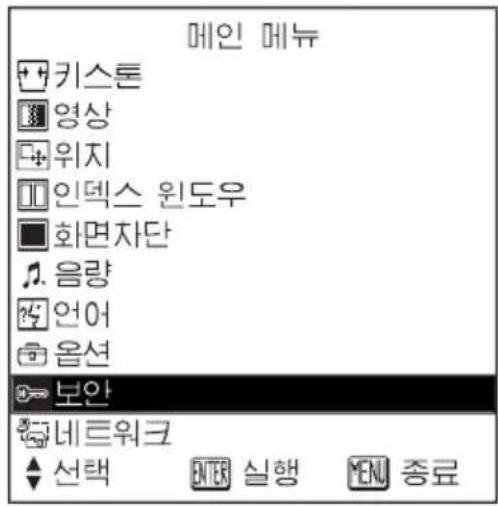

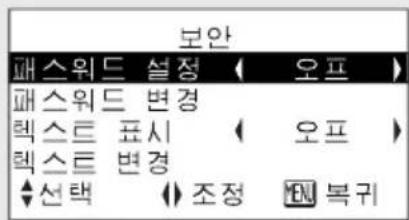

Sicherheitsfunktionen Einstellung 49

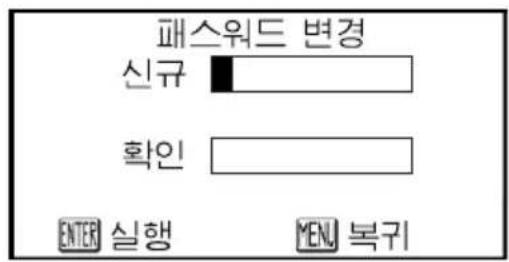

Passworteinstellung, Passwortänderung,

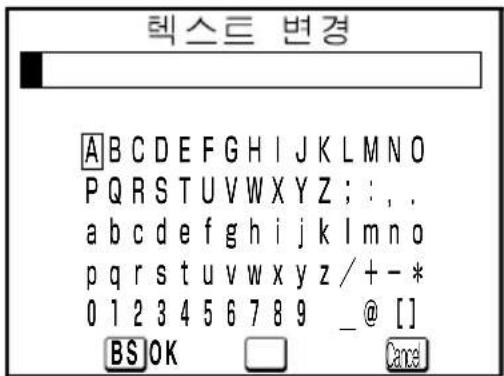

Textanzeige, Textänderung

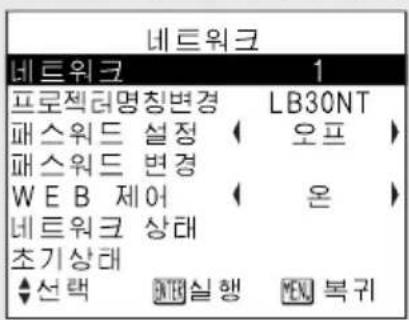

Netzwerkeinstellung 51

Lagerung und Wartung

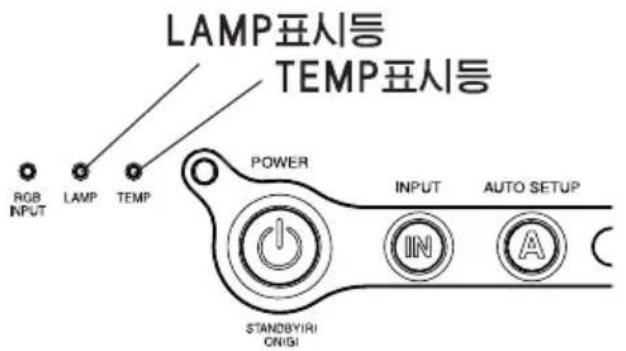

TEMP-Anzeige und LAMP

Wenn die Anzeige leuchtet 52

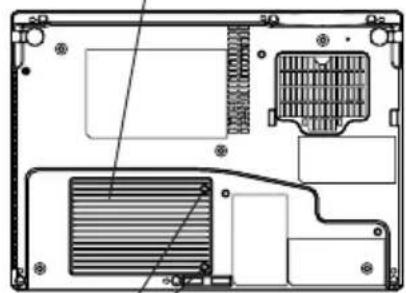

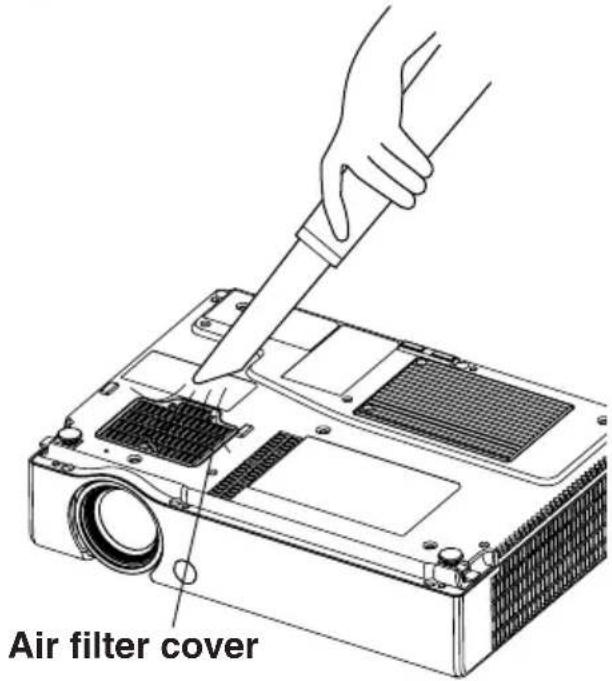

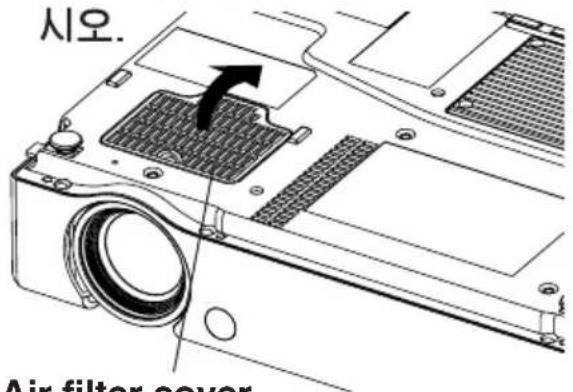

Reinigung und Austausch des Luftfilters....54

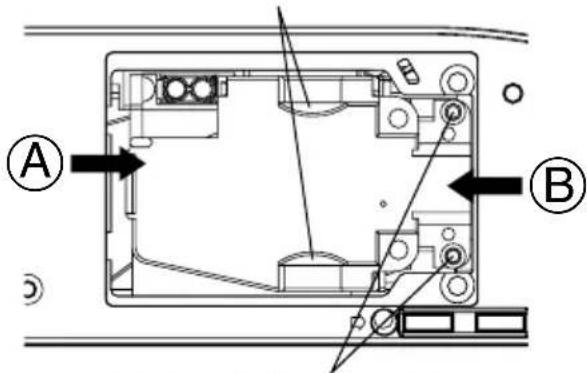

Lampenwechsel 55

Service-Hotline: Hinweise vor dem Anruf......58

Reinigung und Wartung 59

Sonstiges

Technische Daten 60

Anhang 62

Liste der kompatiblen Signale,

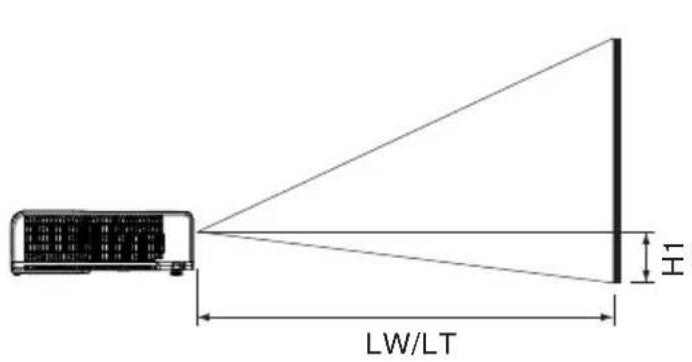

Berechnungsmethode für die Projektionsbildgröße,

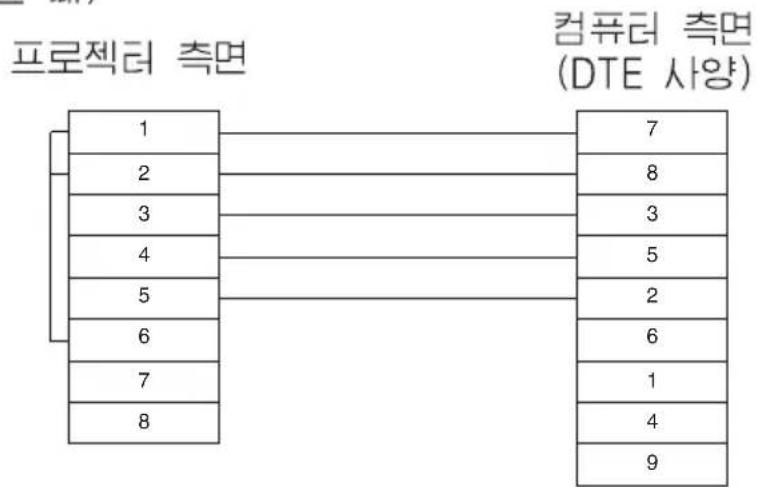

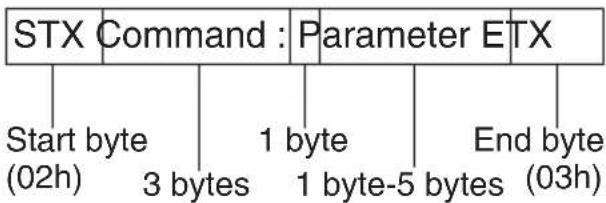

Verwendung des SERIAL-Anschlusses

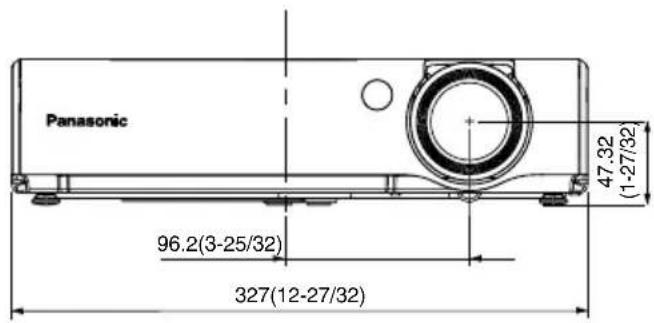

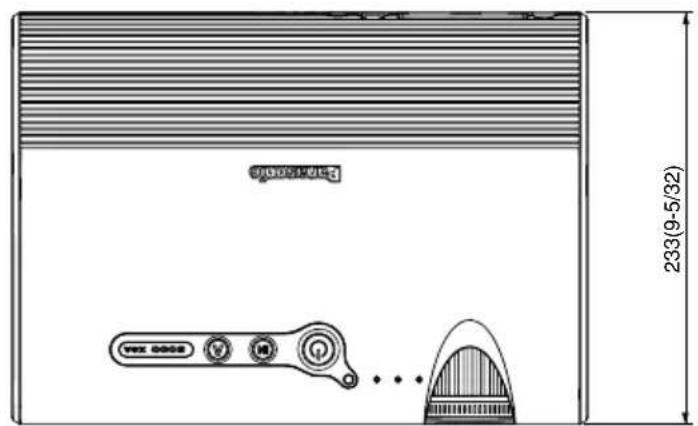

Abmessungen 66

Hinweis zu Warenzeichen 66

Sicherheitshinweise im Detail

Warnung:

Wenn aus dem Projektor Rauch, ein ungewöhnlicher Geruch oder Geräusche austreten, ziehen Sie den Netzstecker aus der Steckdose.

• Wenn Sie den Projektor in einem solchen Fall nicht ausschalten, kann dies zu einem Brand oder Stromschlag führen.
• Wenn kein Rauch mehr austritt, wenden Sie sich an den Kundendienst, um eine Reparatur anzufordern. - Versuchen Sie nicht, den Projektor selbst zu reparieren. Dies kann sehr gefährlich sein.

Installieren Sie das Gerät nicht an Orten, die das Gewicht des Projektors nicht tragen können.

- Wenn der Installationsort nicht sicher ist, kann dies zu Verletzungen oder Schäden führen. Seien Sie vorsichtig.

Installationsarbeiten (z. B. Deckenmontage) müssen von qualifiziertem Fachpersonal durchgeführt werden.

- Wenn die Installation nicht ordnungsgemäß durchgeführt wird, kann dies zu Verletzungen oder Stromschlägen führen. Beachten Sie dies.

Wenn Fremdkörper oder Flüssigkeiten in den Projektor gelangen, der Projektor herunterfällt oder das Gehäuse beschädigt ist, ziehen Sie den Netzstecker.

• Die weitere Verwendung des Projektors in einem solchen Zustand kann zu Bränden oder Stromschlägen führen. - Wenden Sie sich für Reparaturen an den Kundendienst.

Stecken Sie nicht zu viele Stecker in eine Steckdose.

- Wenn die Strommenge zu hoch ist (z. B. durch zu viele Adapter), kann es zu Überhitzung oder Bränden kommen.

Entfernen Sie keine Abdeckungen und verformen Sie das Gerät nicht.

• Im Inneren des Projektors befinden sich Hochspannungsteile, die Brände oder Stromschläge verursachen können.
• Wenden Sie sich für jegliche Inspektion, Einstellung oder Reparatur an den Kundendienst.

Reinigen Sie den Netzstecker regelmäßig, um Staubablagerungen zu vermeiden.

• Wenn sich Staub auf dem Netzstecker ansammelt, kann Feuchtigkeit entstehen und Brände verursachen. Ziehen Sie den Netzstecker aus der Steckdose und wischen Sie ihn mit einem trockenen Tuch ab. - Wenn Sie den Projektor längere Zeit nicht verwenden, ziehen Sie den Netzstecker.

Nehmen Sie keine Handlungen vor, die das Netzkabel oder den Stecker beschädigen könnten.

- Halten Sie das Netzkabel nicht in die Nähe von heißen Gegenständen und behandeln Sie es nicht unsachgemäß, um Schäden zu vermeiden. - Ein beschädigtes Netzkabel kann Stromschläge oder Brände verursachen. - Wenden Sie sich für Reparaturen am Netzkabel unbedingt an den Kundendienst.

Fassen Sie den Netzstecker nicht mit nassen Händen an.

- Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen.

Stecken Sie den Netzstecker sicher in die Steckdose.

- Wenn der Stecker nicht richtig eingesteckt wird, kann dies zu einem elektrischen Schlag oder Überhitzung führen.

- Verwenden Sie keinen beschädigten Stecker oder eine Steckdose, die nicht fest an der Wand befestigt ist.

Stellen Sie den Projektor nicht an einem instabilen Ort auf.

- Wenn der Projektor geneigt oder an einem instabilen Ort steht, kann er herunterfallen und Verletzungen verursachen.

Lassen Sie nicht zu, dass Wasser in den Projektor eindringt oder er nass wird.

- Bei Nichtbeachtung kann es zu einem Brand oder elektrischen Schlag kommen.

Legen Sie den Projektor nicht auf weiche Gegenstände wie Teppiche oder Schaumstoffmatten.

- Wenn Sie ihn auf solche Gegenstände legen, kann der Projektor überhitzen, was zu einem Brand führen oder den Projektor beschädigen kann.

Stellen Sie keine Behälter mit Flüssigkeiten auf den Projektor.

- Wenn Wassertropfen in den Projektor gelangen, kann dies zu einem Brand oder elektrischen Schlag führen.

- Wenn Wasser in den Projektor gelangt, wenden Sie sich sofort an den Kundendienst.

Legen Sie keine Fremdkörper in den Projektor.

- Wenn metallische oder brennbare Materialien in den Projektor gelangen, können sie einen Brand oder einen elektrischen Schlag verursachen. Seien Sie vorsichtig.

Bewahren Sie die Batterien an einem sicheren Ort auf, der für Kinder unzugänglich ist.

- Das Verschlucken von Batterien kann tödlich sein. Wenn eine Batterie verschluckt wurde, suchen Sie sofort ein Krankenhaus auf, um eine angemessene Behandlung zu erhalten.

Achten Sie darauf, dass die Plus- und Minuspole der Batterien nicht mit Metallgegenständen wie Halsketten oder Haarnadeln in Kontakt kommen.

- Andernfalls kann es zu Überhitzung, Kurzschluss, Explosion oder Brand der Batterien kommen.

- Bewahren Sie die Batterien in einem Kunststoffbehälter auf, ohne Kontakt mit Metallgegenständen.

Berühren Sie bei schweren Gewittern nicht das Projektorgehäuse oder das Netzkabel.

● Es besteht die Gefahr eines elektrischen Schlags.

Verwenden Sie den Projektor nicht an Orten mit Dampf oder hoher Feuchtigkeit.

● Es kann zu Bränden oder elektrischen Schlägen kommen.

Schauen Sie während des Betriebs nicht in die Linse des Projektors.

- Da im Projektor starkes Licht erzeugt wird, kann das direkte Betrachten dieses Lichts zu Sehstörungen führen. - Achten Sie besonders darauf, dass Kinder nicht in die Linse schauen. Ziehen Sie den Netzstecker, wenn der Projektor nicht verwendet wird.

Legen Sie keine Hände oder andere Gegenstände auf den Luftauslass.

- Aus dem Luftauslass tritt heiße Luft aus. Halten Sie Hände, Gesicht oder andere hitzeempfindliche Gegenstände vom Luftauslass fern (halten Sie einen Abstand von mindestens 10 cm (4") ein). Andernfalls können Verbrennungen oder Schäden auftreten.

Der Lampenwechsel darf nur von qualifiziertem Fachpersonal durchgeführt werden.

● Die Lampe steht unter hohem Innendruck. Bei unsachgemäßer Handhabung kann sie explodieren. ● Wenn die Lampe gegen harte Gegenstände stößt oder fallen gelassen wird, kann sie leicht beschädigt werden, was zu Fehlfunktionen oder Verletzungen des Benutzers führen kann.

Lassen Sie die Lampe vor dem Austausch mindestens eine Stunde lang abkühlen.

● Die Lampenabdeckung ist sehr heiß. Bei Berührung kann es zu Verbrennungen kommen.

Ziehen Sie vor dem Lampenwechsel unbedingt den Netzstecker aus der Steckdose.

● Es besteht die Gefahr eines Stromschlags oder einer Explosion.

Warnung:

Blockieren Sie nicht die Lufteinlässe und -auslässe.

- Wenn der Projektor überhitzt, kann dies zu Feuer oder Verletzungen führen. - Stellen Sie den Projektor nicht an engen, schlecht belüfteten Orten wie Schränken oder Bücherregalen auf. - Stellen Sie den Projektor nicht auf Teppichen oder Papier ab. Solche Gegenstände können die Lufteinlässe blockieren.

Installieren Sie den Projektor nicht an feuchten, schmutzigen Orten oder an Orten mit Rauch oder Dampf.

- Die Installation an solchen Orten kann zu Feuer oder Stromschlag führen.

Ziehen Sie beim Trennen des Netzkabels am Stecker und nicht am Kabel.

- Wenn Sie am Netzkabel ziehen, kann das Kabel beschädigt werden, was zu Feuer, Stromleckagen oder schweren Stromschlägen führen kann.

Entfernen Sie nicht den Ferritkern des mitgelieferten Netzkabels.

- Wenn der Ferritkern entfernt wird, kann dies zu elektromagnetischen Störungen führen.

Ziehen Sie vor dem Verschieben des Projektors unbedingt alle Verbindungskabel ab.

- Wenn der Projektor bei angeschlossenen Kabeln bewegt wird, kann dies einen Brand oder einen elektrischen Schlag verursachen.

8-Koreanisch

Setzen Sie die Batterien keinen Stößen aus, schließen Sie sie nicht kurz, setzen Sie sie keiner Hitze aus und zerlegen Sie sie nicht. Werfen Sie Batterien nicht ins Wasser oder Feuer.

- Andernfalls können die Batterien überhitzen, kurzschließen, explodieren, Feuer fangen oder verbrennen, was zu Verletzungen führen kann.

Setzen Sie die Batterien mit korrekter Polarität (+ und -) ein.

- Wenn die Batterien nicht mit korrekter Polarität eingelegt werden, können sie explodieren, kurzschließen oder Feuer fangen, was zu Schäden oder Verschmutzung des Batteriefachs oder der umliegenden Geräte führen kann.

Verwenden Sie nur die vorgeschriebenen Batterien.

- Wenn andere als die vorgeschriebenen Batterien verwendet werden, können diese explodieren, kurzschließen oder Feuer fangen, was zu Schäden oder Verschmutzung des Batteriefachs oder der umliegenden Geräte führen kann.

Isolieren Sie die Batterien vor der Entsorgung, z. B. mit Klebeband.

- Wenn Batterien mit metallischen Gegenständen oder anderen Batterien in Kontakt kommen, kann dies einen Brand oder eine Explosion verursachen.

Steigen Sie nicht auf den Projektor.

● Sie könnten stürzen oder das Gerät könnte beschädigt werden, was zu Verletzungen führen kann.

- Achten Sie besonders darauf, dass Kinder nicht auf den Projektor steigen oder sich darauf setzen.

Wenn Sie den Projektor längere Zeit nicht verwenden, ziehen Sie den Netzstecker aus der Steckdose.

- Wenn sich Staub auf dem Netzstecker ansammelt, kann die Isolierung beschädigt werden und ein Brand entstehen.

- Auch wenn das Gerät ausgeschaltet ist, fließt etwa 3 W Strom durch den Projektor.

Ziehen Sie vor der Reinigung des Geräts sicherheitshalber den Netzstecker aus der Steckdose.

● Andernfalls kann es zu einem elektrischen Schlag kommen.

Kontaktieren Sie mindestens einmal im Jahr den Kundendienst, um den Projektor reinigen zu lassen.

- Wenn sich Staub im Projektor ansammelt, kann dies zu Fehlfunktionen oder sogar zu einem Brand führen.

- Vor der feuchten Jahreszeit ist es ratsam, das Innere des Projektors gründlich zu reinigen. Wenden Sie sich für die Reinigung des Projektorinneren an das nächste Kundendienstzentrum. Die Reinigungskosten erfragen Sie bitte beim Kundendienstzentrum.

Wir bemühen uns, eine saubere Umwelt zu schaffen. Nicht reparierbare Geräte bringen Sie bitte zur Verkaufsstelle oder zum Recyclingzentrum.

Zubehör

Überprüfen Sie den Projektor und alle folgenden Zubehörteile.

Card remote control unit (N2QADC000008 x1)	Lithium battery for remote control unit (CR-2025/1F x1)	RGB signal cable [1.8 m (5'10"), K1HA15DA0002 x1]
	Mains lead (K2CM3DR00002 x 1)	Mains lead for U.K. (K2CT3DR00005 x 1)
Carrying bag (TPEP014 x 1)	CD-ROM (PT-LB30NTEA에만 해당, TQBH9007 x1)

Vor der Verwendung

Hinweise zum Transport des Projektors

Transportieren Sie den Projektor mit aufgesetzter Objektivabdeckung.

Das Projektionsobjektiv reagiert sehr empfindlich auf Vibrationen und Stöße. Verwenden Sie beim Bewegen des Projektors die mitgelieferte Tragetasche. Legen Sie den Projektor so in die Tragetasche, dass das Objektiv nach oben zeigt. Legen Sie keine anderen Gegenstände als den Projektor oder Kabel in die Tragetasche.

Installationssicherheitshinweise

Vermeiden Sie bei der Installation Vibrationen oder Stöße.

Innenteile könnten beschädigt werden, was zu Fehlfunktionen oder Unfällen führen kann.

Installieren Sie das Gerät nicht an Orten mit plötzlichen Temperaturschwankungen, wie z. B. in der Nähe von Klimaanlagen.

Die Lebensdauer der Lampe kann sich verkürzen.

Installieren Sie den Projektor nicht in der Nähe von Hochspannungsleitungen oder Elektromotoren.

Der Projektor könnte durch elektromagnetische Wellen beeinträchtigt werden.

Wenn Sie den Projektor an der Decke installieren, wenden Sie sich für die Installation an einen Fachmann.

Das Installationskit (Modellnummer: ET-PKB30) muss separat erworben werden. Überlassen Sie alle Installationsschritte einem Fachmann.

Wenn Sie diesen Projektor in großen Höhen (über 1.400 m über dem Meeresspiegel) verwenden, stellen Sie "Lüftersteuerung" auf "Hoch". (Siehe Seite 47.)

Andernfalls kann das Gerät beschädigt werden.

Wichtige Hinweise zur Verwendung

Für die beste Bildqualität

Schließen Sie Vorhänge oder Jalousien an Fenstern, um zu verhindern, dass externes Licht oder Raumlicht auf die Leinwand fällt, und schalten Sie die Beleuchtung in der Nähe der Leinwand aus.

Berühren Sie die Oberfläche der Linse nicht mit bloßen Händen.

Wenn die Oberfläche der Linse durch Fingerabdrücke oder andere Substanzen verschmutzt wird, wird dies auf dem Bildschirm sichtbar. Wenn der Projektor nicht verwendet wird, sollte die Linse eingezogen und mit der Linsenabdeckung abgedeckt werden.

Bildschirm

Achten Sie darauf, dass keine flüchtigen Substanzen auf den Bildschirm gelangen, die Verfärbungen verursachen können. Achten Sie darauf, dass der Bildschirm nicht verschmutzt oder beschädigt wird.

Lampe

Die Lebensdauer der Lampe kann durch verschiedene Faktoren wie Lampeneigenschaften, Betriebsbedingungen und Installationsumgebung verkürzt werden. Insbesondere bei kontinuierlichem Betrieb über mehr als 10 Stunden oder häufigen Ein-/Ausschaltvorgängen kann ein vorzeitiger Austausch erforderlich sein.

Flüssigkristallpanel

Das Flüssigkristallpanel des Projektors wurde mit präziser Technologie hergestellt, um eine hohe Bildqualität zu gewährleisten. Gelegentlich können einige inaktive Pixel als blaue, grüne oder rote Fixpunkte auf dem Bildschirm erscheinen.

Dies hat keinen Einfluss auf die Leistung des LCD.

Bezeichnung und Funktion der Teile

①Projektor-Bedienfeld (Seite 16) ②Zoomring (Seite 25) ③Fokusring (Seite 25) ④Sicherheitsschloss

Hier kann ein im Handel erhältliches Diebstahlsicherungskabel (Hersteller: Kensington) verwendet werden. Dieses Sicherheitsschloss ist mit dem von Kensington entwickelten Microsaver Security System kompatibel.

⑤Fußverstellknopf (links/rechts) (Seite 25)

Dieser Knopf wird zum Einstellen der vorderen Verstellfüße verwendet. Drücken Sie ihn, um den Neigungswinkel des Projektors einzustellen.

⑥Linsenabdeckung ⑦Projektionslinse ⑧Fernbedienungssignalempfänger (Seite 23)

12-Deutsch

① Anschlussfeld (Seite 14) ② Luftauslass

Diese Öffnung nicht abdecken.

③ Lautsprecher ④ Vordere Stellfüße (links/rechts) (Seite 25) ⑤ Lufteinlass, Luftfilter (Seite 54)

Diese Öffnung nicht abdecken.

⑥ Lampenabdeckung (Seite 55)

Achtung:

● Während der Projektion läuft der Kühlventilator und erzeugt ein schwaches Geräusch. Dieses Geräusch kann je nach Umgebungstemperatur variieren. Beim Ein- oder Ausschalten der Lampe kann ein leichtes Geräusch auftreten. - Über das Menü "Optionen" können Sie die "Lampenhelligkeit" auf "Niedrig" setzen, um das Ventilatorgeräusch zu reduzieren (siehe Seite 47).

Warnung:

Legen Sie keine Hände oder andere Gegenstände auf den Luftauslass.

Aus dem Luftauslass tritt heiße Luft aus. Halten Sie Hände, Gesicht oder andere hitzeempfindliche Gegenstände vom Luftauslass fern (halten Sie einen Abstand von mindestens 10 cm ein). Andernfalls können Verbrennungen oder Schäden auftreten.

Anschlussfeld

① SERIAL-Anschluss (Seiten 20, 21, 22, 64)

Dieser Anschluss dient zum Verbinden des Projektors mit einem Personalcomputer, um den Projektor über den PC zu steuern (RS-232C-kompatibel).

② RGB1 IN-Anschluss (Seiten 20, 21)

An diesen Anschluss werden RGB-Signale und YPBPR-Signale angelegt.

③RGB2 IN/1 OUT Anschluss (Seiten 20, 21, 46)

Dieser Anschluss wird verwendet, um RGB-Signale und YPBPR-Signale ein- oder auszugeben. Durch Einstellen von "RGB2 Eingangs-/Ausgangswahl" im Menü "Optionen" können Sie wählen, ob dieser Anschluss als Eingang oder Ausgang verwendet werden soll.

④S-VIDEO IN Anschluss (Seiten 22, 42)

Dieser Anschluss nimmt S-Video-Signale von Geräten wie Videorekordern auf. Der Anschluss ist kompatibel mit S1-Signalen und schaltet automatisch das Bildseitenverhältnis zwischen 16:9 und 4:3 um, abhängig vom Eingangssignal.

⑤AUDIO IN L-R Anschluss (für S-VIDEO/VIDEO) (Seite 22)

Da nur ein System angeschlossen werden kann, schließen Sie bei Verwendung von S-VIDEO oder VIDEO den entsprechenden Anschluss an.

⑥Menübedienung (Seite 16)

⑦VIDEO IN Anschluss (Seite 22)

Dieser dient zum Eingang von Videosignalen von einem Videogerät.

14 - Koreanisch

⑧AUDIO OUT Anschluss (Seiten 20, 21, 22)

Dieser Anschluss wird verwendet, um die in den Projektor eingegebenen Audiosignale auszugeben. Wenn ein Audiogerät an diesen Anschluss angeschlossen ist, wird über die eingebauten Lautsprecher kein Ton ausgegeben.

⑨RGB AUDIO 1IN/2IN Anschluss (Seiten 20, 21)

Dieser Anschluss wird für den Eingang von Audiosignalen verwendet und entspricht jeweils den Anschlüssen RGB1 IN/2 IN.

⑩Netzeingangsbuchse (AC IN) (Seite 24)

Das Netzkabel des Geräts wird hier angeschlossen. Verwenden Sie kein anderes Netzkabel als das mitgelieferte.

Bedienfeld des Projektors

Menübedienung (befindet sich auf dem Anschlussfeld: Seite 14)

Fernbedienung

①RGB INPUT-Anzeige Wenn über die Eingangswahltaste ein Signal an den ausgewählten RGB-Eingangsanschluss (RGB1 IN / RGB2 IN) gesendet wird, leuchtet die Anzeige auf. ②LAMP-Anzeige (Seite 53) Wenn die Lampe ausgetauscht werden muss, leuchtet diese Anzeige auf. Wenn eine Störung im Stromkreis erkannt wird, blinkt die Anzeige. ③TEMP-Anzeige (Seite 52) Diese Anzeige leuchtet auf, wenn die Temperatur im Inneren oder in der Umgebung des Projektors zu hoch wird.

Sie leuchtet auf. Wenn die Temperatur einen bestimmten Wert überschreitet, schaltet sich das Gerät automatisch aus und die Anzeige blinkt.

④Lichtsensor (Seite 39)

Dieser Sensor erkennt die Lichtverhältnisse, während die Funktion "DAYLIGHTVIEW" aktiv ist. Decken Sie den Projektor während des Betriebs nicht ab und legen Sie keine Gegenstände auf das Gerät.

⑤POWER-Taste (Seiten 24, 26, 27)

Mit dieser Taste wird das Gerät ein- und ausgeschaltet. Wenn sich der Projektor im Bereitschaftsmodus befindet, leuchtet diese Anzeige rot; während der Projektion leuchtet sie grün.

⑥INPUT-Taste (Seite 25)

Mit dieser Taste wird das Eingangssignal von angeschlossenen Geräten ausgewählt.

⑦AUTO SETUP-Taste (Seiten 25, 28)

Wenn diese Taste während der Projektion gedrückt wird, wird das Bild automatisch an das Eingangssignal angepasst. Außerdem wird der Neigungswinkel des Projektors automatisch erkannt und korrigiert, um eine Trapezverzerrung zu beheben.

⑧MENU-Taste (Seiten 32, 34)

Diese Taste dient zum Anzeigen des "Hauptmenüs". Wenn das Menü angezeigt wird, können Sie durch Drücken dieser Taste zum vorherigen Bildschirm zurückkehren oder den Bildschirm schließen.

⑨Pfeiltasten ◀ ▶ und ) Tasten (Seite 34)

Diese Tasten werden verwendet, um Elemente im Bildschirmmenü (On-Screen-Menü) auszuwählen und anzupassen.

⑩ENTER-Taste (Seite 34)

Mit dieser Taste bestätigen und führen Sie das im Bildschirmmenü ausgewählte Element aus.

⑪FREEZE-Taste (Seite 29)

Mit dieser Taste können Sie die Projektionsfunktion vorübergehend anhalten und ein Standbild anzeigen.

⑫SHUTTER-Taste (Seite 29)

Durch Drücken dieser Taste werden Bild und Ton vorübergehend ausgeschaltet.

⑬VOLUME +/- Tasten (Seite 30)

Diese Tasten dienen zum Einstellen der Lautstärke des eingebauten Lautsprechers des Projektors und der über den AUDIO OUT-Anschluss ausgegebenen Töne. Informationen zum Einstellen der Lautstärke ohne Fernbedienung finden Sie auf Seite 33.

⑭STD (Standard) Taste (Seite 35)

Mit dieser Taste können Sie die Einstellungen des Projektors auf die Werkseinstellungen zurücksetzen.

⑮INDEX WINDOW Taste (Seite 31)

Mit dieser Taste wird das projizierte Bild in zwei Bereiche geteilt: einen für ein Standbild und einen für ein bewegtes Bild. Wenn Sie NETWORK auswählen, können Sie die Bildschirmanzeige zwischen 4-Fenster-Format, Index-Format und 16-Index-Format umschalten. (Nur für PT-LB30NTEA. Weitere Informationen finden Sie in der mitgelieferten CD-ROM.)

⑯ D.ZOOM +/- Taste (Seite 30)

Mit dieser Taste können Sie das projizierte Bild vergrößern.

Installation

Projektionsmethoden

Der Projektor kann auf eine der folgenden vier Arten installiert werden. Die Installationsmethode ist entsprechend der Projektionsmethode zu wählen (die Projektionsmethode kann im Menü "Optionen" ausgewählt werden; siehe Seite 47 für Details).

● Vorne auf einem Tisch aufgestellt

메뉴 항목	설정
투사 방식1	전면투사
투사 방식2	플로어

● Hinten auf einem Tisch aufgestellt (mit halbtransparenter Leinwand)

메뉴 항목	설정
투사 방식1	후면투사
투사 방식2	플로어

● Vorne an der Decke montiert

메뉴 항목	설정
투사 방식1	전면투사
투사 방식2	실링

● Hinten an der Decke montiert (mit halbtransparenter Leinwand)

메뉴 항목	설정
투사 방식1	후면투사
투사 방식2	실링

Achtung:

• Bei Verwendung der Deckenmontage muss eine separate Deckenhalterung (ET-PKB30) erworben werden.
• Wenn der Projektor senkrecht oder auf einer geneigten horizontalen Fläche installiert wird, kann dies zu Schäden am Gerät führen.
• Es wird empfohlen, den Projektor an einem Ort mit einer Neigung von nicht mehr als ±30° zu installieren. Bei einer Neigung von mehr als ±30° kann die Lebensdauer der Komponenten verkürzt werden.

Projektorposition

L: Projektionsabstand

SH: Bildhöhe

SW: Bildbreite

H1: Abstand von der Linse bis zur

Unterkante des projizierten Bildes

Projektionsabstand

Projektionsabstand

4:3 Screen size (diagonal)	Projection distance (L)		Height position (H1)
	Wide (LW) Telephoto (LT)
	-0.84 m(33')	1.1 m(3'7")	0.07 m(2-3/4')
1.02 m(40')	1.2 m(3'11')	1.4 m(4'7")	0.08 m(3-1/8')
1.27 m(50')	1.5 m(4'11')	1.7 m(5'6")	0.11 m(4-5/16')
1.52 m(60')	1.8 m(5'10')	2.1 m(6'10')	0.13 m(5-3/32')
1.78 m(70')	2.1 m(6'10')	2.5 m(8'2")	0.15 m(5-7/8')
2.03 m(80')	2.4 m(7'10')	2.8 m(9'2")	0.17 m(6-11/16')
2.29 m(90')	2.7 m(8'10')	3.2 m(10'5')	0.19 m(7-15/32')
2.54 m(100')	3.0 m(9'10')	3.5 m(11'5')	0.21 m(8-1/4')
3.05 m(120')	3.6 m(11'9')	4.3 m(14'1')	0.25 m(9-13/16')
3.81 m(150')	4.6 m(15'1')	5.4 m(17'8')	0.32 m(12-19/32')
5.08 m(200')	6.1 m(20')	7.2 m(23'7')	0.42 m(16-17/32')
6.35 m(250')	7.6 m(24'11')	9.0 m(29'6')	0.53 m(20-27/32')
7.62 m(300')	9.1 m(29'10')	10.8 m(35'5')	0.63 m(24-25/32')

Hinweis:

●Die in der obigen Tabelle angegebenen Maße sind Näherungswerte. ●Wenn der Projektionsabstand für das Seitenverhältnis 16:9 verwendet wird, kann das 4:3-Bild oben und unten auf dem Bildschirm überlappen. - Weitere Einzelheiten zum Abstand des projizierten Bildes finden Sie auf Seite 63.

Anschlüsse

Wichtige Hinweise zu Anschlüssen

-Lesen Sie vor dem Anschluss an Peripheriegeräte die Bedienungsanleitung jedes Geräts. -Schalten Sie vor dem Anschluss an Peripheriegeräte alle diese Geräte aus. -Wenn keine Kabel für den Anschluss an Peripheriegeräte vorhanden sind, müssen Sie geeignete Kabel für das jeweilige Gerät vorbereiten. -Wenn das Videosignal instabil ist, kann das projizierte Bild möglicherweise nicht korrekt angezeigt werden. In diesem Fall muss ein TBC angeschlossen werden. -Einzelheiten zu kompatiblen Signalen, die in den Projektor eingegeben werden können, finden Sie in der Liste auf Seite 62. -Da es nur eine Audiosystemschaltung für die AUDIO IN L-R-Anschlüsse gibt, müssen Sie zum Wechseln der Audioeingangsquelle den entsprechenden Stecker einstecken.

Computeranschluss

Anschluss von Videogeräten (1)

Hinweis:

• Wenn im Menü "Optionen" die Option "RGB2 Eingangs-/Ausgangswahl" auf "Ausgang" gesetzt ist, dürfen Sie kein Signal an RGB2 IN/1 OUT anlegen. (Seite 46)
• Wenn "D.ZOOM" (Digital-Zoom) oder "INDEX WINDOW" (Index-Fenster) verwendet wird und das Steuersignalkabel unterbrochen ist oder die Stromversorgung von Computer oder Videodeck unterbrochen wird, werden diese Funktionen abgebrochen.

Anschluss von Videogeräten (2)

Computer für Steuerungszwecke

Vorbereitung der Fernbedienung

Legen Sie die Lithium-Batterie entsprechend der Polarität ein.

①Schieben Sie die Batteriefachabdeckung nach rechts und ziehen Sie das Batteriefach heraus.

②Legen Sie die Batterie mit der + Seite nach oben in das Batteriefach ein.

Achten Sie auf die + Polarität der Batterie.

③Setzen Sie das Batteriefach wieder ein.

Hinweis:

-Lassen Sie die Fernbedienung nicht fallen. ●Halten Sie die Fernbedienung von Flüssigkeiten fern. ●Wenn Sie die Fernbedienung längere Zeit nicht verwenden, entfernen Sie die Batterie. ●Verwenden Sie zum Austausch nur CR2025-Batterien. - Die Reichweite der Fernbedienung beträgt 7 m (23') von der Vorderseite des Empfängers. Die Fernbedienung funktioniert innerhalb von 30 Grad nach links/rechts und 15 Grad nach oben/unten vom Empfänger. - Wenn eine Taste der Fernbedienung gedrückt gehalten wird, wird die Batterie schnell entladen. - Wenn sich Hindernisse zwischen Fernbedienung und Empfänger befinden, funktioniert die Fernbedienung möglicherweise nicht richtig. - Wenn starkes Licht auf den Empfänger der Fernbedienung fällt, funktioniert der Projektor möglicherweise nicht richtig. Halten Sie den Projektor möglichst von direktem Sonnenlicht fern. - Wenn die Fernbedienung auf die Leinwand gerichtet ist, um den Projektor zu steuern, wird die Reichweite der Fernbedienung durch den Verlust an reflektiertem Licht je nach Leinwandbeschaffenheit eingeschränkt.

Einschalten

Vor dem Einschalten

1. Stellen Sie sicher, dass alle Peripheriegeräte ordnungsgemäß angeschlossen sind. 2. Entfernen Sie die Objektivabdeckung.

① Netzkabel

① Schließen Sie das Netzkabel des Zubehörs an die AC-IN-Buchse an.

- Die POWER-Taste des Projektors leuchtet rot auf.

② Drücken Sie die POWER-Taste.

- Die POWER-Taste des Projektors blinkt grün. Nach kurzer Zeit leuchtet sie dauerhaft grün und das Bild wird projiziert.

③ Schalten Sie alle angeschlossenen Geräte ein.

● Starten Sie die Wiedergabefunktion eines Geräts wie z. B. eines DVD-Players.

Hinweis:

● Wenn das Netzkabel während der Projektion herausgezogen wird, startet die Projektion erneut, sobald das Netzkabel wieder eingesteckt wird (wenn die Option "Stromversorgung" im Menü "Optionen" auf "Ein" gesetzt ist). Weitere Einzelheiten finden Sie auf Seite 48. ● Während die Lampe eingeschaltet ist, kann ein Signalton zu hören sein, was jedoch keine Fehlfunktion darstellt.

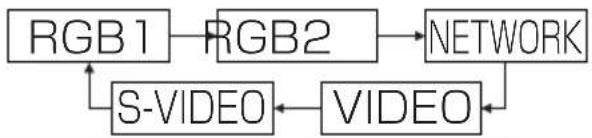

④ Drücken Sie die Eingangswahltaste, um das Eingangssignal auszuwählen.

커넥터 패널	입력 선택 버튼	IN
	신호 변경
리모컨	입력 선택 버튼	VIDEO	RGB
	신호 변경	VIDEO↓S-VIDEO	RGB1→RGB2←NETWORK

- Das Bild wird entsprechend dem ausgewählten Eingangssignal projiziert. - Wenn ein YPBPR-Signal anliegt, wird anstelle von "RGB" "YPBPR" angezeigt. - "NETWORK" ist nur für PT-LB30NTEA verfügbar.

Befolgen Sie die folgenden Schritte, wenn Sie den Projektor zum ersten Mal einrichten oder den Installationsort ändern.

⑤ Neigungswinkel ändern

- Drücken Sie die Einstelltaste und passen Sie den Neigungswinkel des Projektors vorne/hinten an. Stellen Sie das projizierte Bild so ein, dass es in der Mitte des Bildschirms positioniert ist.

⑥ Drücken Sie die Taste AUTO SETUP, um die automatische Positionierung zu starten.

- Die Neigung des Projektors und das Eingangssignal werden erkannt, und Bildverzerrungen sowie die Bildposition werden korrekt eingestellt. (Weitere Einzelheiten finden Sie auf Seite 28.)

Automatische Positionskorrektur

⑦ Größe einstellen

● Drehen Sie den Zoomring, um die Größe des projizierten Bildes einzustellen.

⑧ Fokus einstellen

- Drehen Sie den Fokusring, um den Fokus des projizierten Bildes einzustellen.

Ausschalten

① Drücken Sie die POWER-Taste.

- Auf dem Bildschirm erscheint "Strom wird ausgeschaltet".

Strom wird ausgeschaltet

Ausführen

Minimum

② Drücken Sie die ◀▶-Taste, um "Ausführen" auszuwählen, und drücken Sie dann die ENTER-Taste.

● Wenn der Lampenschalter ausgeschaltet wird, stoppt die Projektion. (Während der Kühlventilator läuft, leuchtet die POWER-Taste des Projektors orange.)

③ Ziehen Sie das Netzkabel erst heraus, nachdem die POWER-Taste des Projektors rot geworden ist.

Achtung:

- Wenn Sie die POWER-Taste zweimal drücken oder 0,5 Sekunden lang gedrückt halten, wird das Gerät ausgeschaltet. - Wenn sich der Projektor im Standby-Modus befindet (die POWER-Taste des Projektors leuchtet rot), verbraucht er auch dann etwa 3 W Strom, wenn der Kühlventilator gestoppt hat.

Direkte Stromabschaltfunktion

Während der Projektion oder unmittelbar nach der Verwendung können Sie das Netzkabel ziehen und den Projektor bewegen. Dabei läuft der Kühlventilator über die interne Stromversorgung weiter, um die Lampe zu kühlen.

• Bei Verwendung dieser Funktion kann das erneute Einschalten der Lampe länger dauern als beim Abkühlen der Lampe bei angeschlossenem Netzkabel.
• Legen Sie den Projektor nicht in die Tasche, während die POWER-Taste des Projektors eingeschaltet ist.

Warnung:

Wenn Sie den Projektor längere Zeit nicht verwenden, ziehen Sie den Netzstecker aus der Steckdose.

• Wenn sich Staub auf dem Netzstecker ansammelt, kann die Isolierung beschädigt werden und ein Brand entstehen.
• Auch wenn das Gerät ausgeschaltet ist, fließt etwa 3 W Strom durch den Projektor.

Die POWER-Taste des Projektors

POWER 버튼 상래		프로젝러 상래
빨간색	켜짐	프로젝러는 대기 모드에 있으며, POWER 버튼을 누르면 이미지를 영사할 수 있습니다.
녹색	깜박임	프로젝러의 전원이 켜지고 기기의 영사작동이 준비 되는 동안 POWER 버튼에 빨간색 불이 켜집니다.(잠시 후에 영상이 영사됩니다.)
	켜짐	영상이 영사되고 있습니다.
주황색	켜짐	전원을 끈 후 또는 직접전원차단기능이 작동하고 있는 동안에도 래프가 냉각되고 있습니다.
	깜박임	프로젝러의 전원이 켜지고 기기의 영사작동이 준비 되는 동안 POWER 버튼에 주황색 불이 켜집니다.(잠시 후에 영상이 영사됩니다.)

Korrektur von Bildverzerrungen und automatische Positionierung (AUTO SETUP)

Dieser Projektor erkennt Neigungswinkel und Eingangssignal. Bildverzerrungen und Bildposition werden automatisch entsprechend dem Eingangssignal korrigiert.

Bedienfeld des Projektors

Drücken Sie die Taste AUTO SETUP.

(Wenn Bildverzerrungen im projizierten Bild auftreten)

Achtung:

• Die Funktion "Auto-Suche" wird ebenfalls ausgeführt. (Wenn die Funktion "Auto-Suche" auf "Ein" gestellt ist, siehe Seite 45 für Details.)
• Wenn ein RGB-Signal anliegt, werden "PUNKTTAKT" und "TAKTPHASE" automatisch eingestellt, und auch Trapezverzerrung und Bildposition werden korrigiert (außer wenn die Punkttaktfrequenz 100 MHz oder mehr beträgt). Siehe Seite 41 für Details. ● Wenn die Ränder des projizierten Bildes unscharf sind oder ein dunkles Bild projiziert wird, kann der automatische Einstellvorgang nicht abgeschlossen werden und stoppt automatisch. In diesem Fall projizieren Sie ein anderes Bild und drücken Sie die Taste AUTO SETUP erneut.
• Stellen Sie im Menü "Optionen" die Option "Auto-Trapez" auf "Aus", um eine Verschlechterung der Bildqualität durch die Trapezkorrektur zu vermeiden. (Siehe Seite 45.)

Bild und Ton vorübergehend ausschalten (SHUTTER)

Wenn Sie den Projektor vorübergehend nicht verwenden, z. B. während einer Konferenzpause oder bei Vorbereitungsarbeiten, können Sie mit der Funktion "SHUTTER" Bild und Ton vorübergehend ausschalten. Im "SHUTTER"-Modus wird weniger Strom verbraucht als im normalen Betriebsmodus.

Drücken Sie die Taste SHUTTER.

●Bild und Ton werden ausgeschaltet. - Verwenden Sie die Tasten am Projektor oder an der Fernbedienung, um in den normalen Betriebsmodus zurückzukehren.

Achtung:

- Die Funktion "Bildschirm aus" im "Hauptmenü" hat dieselbe Funktion.

Bild einfrieren (FREEZE)

Drücken Sie die Taste FREEZE.

●Das projizierte Bild wird eingefroren. - Drücken Sie die Taste FREEZE erneut, um die Einfrierfunktion zu beenden.

Achtung:

- Wenn NETWORK ausgewählt ist, kann die Taste FREEZE nicht verwendet werden. (Nur für PT-LB30NTEA)

Bildvergrößerung (D.ZOOM)

Drücken Sie die D.ZOOM +/- Taste.

● Das Bild wird auf das 1,5-fache der normalen Größe vergrößert.

Die D.ZOOM-Funktion (Digitalzoom) der Fernbedienung funktioniert wie folgt:

D.ZOOM +/-버튼을 사용해 확대비율을 전환시키십시오.

▲,▼◀▶, 버튼을 사용하여 투사하고자 하는 영역을 확대할 수 있습니다.

MENU버튼을 눌러서 정상화면으로 전환시키십시오.

Hinweis:

• Der Zoomfaktor kann zwischen 1 und 2 eingestellt werden, in Schritten von 0,1. Wenn ein RGB-Signal eingegeben wird und "Bild einfrieren" nicht auf "Aus" gesetzt ist, kann der Zoomfaktor zwischen 1 und 3 eingestellt werden. - Wenn während der Verwendung des Digitalzooms der Eingangssignaltyp geändert wird, wird der Digitalzoom abgebrochen.

Lautstärkeregelung (VOLUME)

Drücken Sie die VOLUME +/- Taste.

• Drücken Sie die + Taste, um die Lautstärke zu erhöhen. - Drücken Sie die - Taste, um die Lautstärke zu verringern.

Hinweis:

- Sie können die Lautstärke auch über "Lautstärke" im "Hauptmenü" einstellen.

Zwei-Bild-Anzeige (INDEX WINDOW)

Mit dieser Funktion wird das projizierte Bild im Speicher gespeichert, und auf dem Bildschirm können ein Standbild und ein bewegtes Bild angezeigt werden.

Drücken Sie die INDEX WINDOW Taste.

• Das Seitenverhältnis wird geändert und das Bild wird im Vergleich zum normalen Bild vertikal vergrößert.
• Wenn Sie NETWORK wählen, können Sie die Bildschirmanzeige zwischen 4-Fenster-Format, Index-Format und 16-Index-Format umschalten. (Nur für PT-LB30NTEA. Weitere Einzelheiten finden Sie in der mitgelieferten CD-ROM.)

정지화면	동영상

Die INDEX WINDOW-Funktion der Fernbedienung funktioniert wie folgt:

Wählen Sie die Bildschirmgröße mit den Pfeiltasten ▲ oder ▼.

Sie können zwischen den folgenden drei Zuständen umschalten.

Schalten Sie mit den Pfeiltasten ◀ oder ▶ zwischen Standbild und Video um.

Drücken Sie die ENTER-Taste, um das aktuelle Bewegtbild in einem Standbildfenster zu erfassen.

Drücken Sie die MENU-Taste, um zum vorherigen Bildschirmzustand zurückzukehren.

Hinweis:

● Wenn Sie die Bildschirmgröße ändern, ändert sich auch das Seitenverhältnis des Bildes. Beachten Sie die Hinweise zum "Seitenverhältnis" auf Seite 43, bevor Sie die Funktion "INDEX WINDOW" verwenden. ● Die Funktion "Index-Fenster" im "Hauptmenü" funktioniert genauso.

Bildschirmmenü

Menübildschirm

Die verschiedenen Einstellungen und Anpassungen des Projektors können über das Bildschirmmenü vorgenommen werden. Die allgemeine Anordnung dieser Menüs ist wie folgt:

Hauptmenü

• Drücken Sie die MENU-Taste, um das "Hauptmenü" anzuzeigen. Einzelheiten zur Bedienung des Bildschirmmenüs finden Sie auf Seite 34.

Menü "Keystone" (Seite 36)

"Bild"-Menü (Seite 37) Wenn ein RGB-Signal eingegeben wird oder NETWORK ausgewählt ist

● Wenn NETWORK ausgewählt ist, wird die Einstellung "Weißabgleich R/G/B" nicht auf dem Bildschirm angezeigt. (Nur PT-LB30NTEA)

Wenn ein YPBPR-Signal eingegeben wird

Wenn ein S-VIDEO/VIDEO-Signal eingegeben wird

"Position"-Menü (Seite 41)

- Wenn ein S-VIDEO/VIDEO-Signal eingegeben wird, werden die Einstellungen "PUNKTTAKT", "TAKTPHASE" und "BILDFIXIERUNG" nicht auf dem Bildschirm angezeigt.

□ "Index-Fenster"-Funktion (Seite 31)

■ "Bildschirmabschaltung"-Funktion (Seite 29)

♪. "Lautstärke"-Regelung Drücken Sie ENTER und stellen Sie die Lautstärke mit den Tasten ◀ und ▶ ein.

? "Sprache"-Menü (Seite 44)

"Optionen"-Menü (Seite 45)

→ "Sicherheit"-Menü (Seite 49)

"Netzwerk"-Menü (Seite 51) (Nur PT-LB30NTEA)

Menübedienungsanleitung

Menübedienung (befindet sich auf dem Anschlussfeld)

① Drücken Sie die MENU-Taste.

Das "Hauptmenü" wird angezeigt.

② Wählen Sie mit den Tasten ▲▼ oder den Tasten das gewünschte Element aus.

Das ausgewählte Element wird in Blau angezeigt.

Das ausgewählte Element wird in Blau angezeigt.

③ Drücken Sie die ENTER-Taste, um in die Auswahl zu gelangen.

Das ausgewählte Menü oder der angepasste Bildschirm wird angezeigt. (z. B. Menü "Bild")

Hinweis:

- Wenn Sie die MENU-Taste drücken, kehren Sie zum vorherigen Bildschirm zurück.

④ Wählen Sie mit den Tasten ▲▼ oder den Tasten ein Element aus, und ändern oder justieren Sie die Einstellung mit den Tasten ◀ oder ▶.

Der individuelle Einstellbildschirm mit einer linearen Skala wie in der Abbildung unten erscheint.

Jedes Mal, wenn Sie einen anderen Wert als die Werkseinstellung einstellen, wird die lineare Skala grün.

Elemente, die im Bildschirmmenü nicht angezeigt werden

Bei diesem Projektor können je nach eingegebenem Signal einige Elemente nicht eingestellt oder Funktionen nicht verwendet werden. Wenn ein Element nicht eingestellt oder eine Funktion nicht verwendet werden kann, wird das entsprechende Bildschirmmenü nicht angezeigt, und die Einstellung oder Funktion funktioniert auch bei Drücken der ENTER-Taste nicht.

Auf die Standardwerte zurücksetzen

Wenn Sie die STD-Taste auf der Fernbedienung drücken, können Sie die Projektoreinstellungen auf die Werkseinstellungen zurücksetzen. Diese Funktion hängt jedoch vom aktuell angezeigten Bild ab.

• Wenn das Menü angezeigt wird:

Alle angezeigten Einstellungen werden auf die Werkseinstellungen zurückgesetzt. "Standard" wird oben rechts auf dem Bildschirm angezeigt und die Balkenanzeige erscheint in Weiß.

Hinweis:

- Wenn Sie im Menü "Standard" auswählen und die ENTER-Taste drücken, wird derselbe Effekt erzielt.

Wenn der individuelle Einstellbildschirm angezeigt wird:

Nur die angezeigten Einstellungen werden auf die Werkseinstellungen zurückgesetzt und die lineare Skala wird in Weiß angezeigt.

Hinweis:

- Die Dreieckssymbole über und unter der Balkenskala zeigen die Werkseinstellungen an. Einstellungen ohne Dreieckssymbol werden nicht auf die Standardwerte zurückgesetzt.

- Die Position der Dreieckssymbole variiert je nach Art des eingehenden Signals.

Trapezkorrekturfunktion

Die Trapezverzerrung wird korrigiert, wenn die automatische Einrichtungsfunktion (AUTO SETUP) verwendet wird. Diese Korrektur gilt jedoch nicht, wenn die Leinwand selbst geneigt ist. Die Trapezverzerrung kann manuell in der folgenden Reihenfolge korrigiert werden.

Nur für die Korrektur der vertikalen Trapezverzerrung.

키스톤

0

Vertical keystone distortion correction
Operation	Press the ▶button. Press the ◀button.

Hinweis:

• Nach der Trapezkorrektur wird durch Drücken der AUTO SETUP-Taste die automatische Trapezkorrektur aktiviert und das korrigierte Bild kehrt zum Vollbild zurück. Um dies zu verhindern, können Sie im Menü "Optionen" die Option "Auto Keystone" auf "Aus" setzen (siehe Seite 45). Die Trapezverzerrung kann bis zu einem Neigungswinkel von 30 Grad korrigiert werden. Der Grad der Korrektur beeinflusst jedoch die Bildqualität und trägt zur korrekten Fokussierung bei. Für eine optimale Bildqualität sollten Sie Projektor und Leinwand so installieren, dass die Trapezkorrektur so gering wie möglich ist. Bei der Trapezkorrektur ändert sich auch die Bildgröße.
• Je nach Grad der Trapezkorrektur kann das Seitenverhältnis des Bildes verzerrt werden. ●Die Trapezverzerrung wird auf dem Bildschirm nicht korrigiert.

Bildschirmeinstellung

Wählen Sie die Menüpunkte mit den Pfeiltasten am Projektor oder an der Fernbedienung aus und stellen Sie sie ein.

Wenn ein RGB-Signal eingegeben wird oder NETWORK ausgewählt ist

Wenn NETWORK ausgewählt ist, wird die Einstellung "Weißabgleich R/G/B" nicht auf dem Bildschirm angezeigt. (Nur für PT-LB30NTEA)

Wenn ein YP_BPR-Signal eingegeben wird

Wenn ein S-VIDEO/VIDEO-Signal eingegeben wird

Bildmodus

Wählen Sie den Bildmodus, der am besten zur Bildquelle und den Raumverhältnissen passt. Der beste Modus für dunkle Räume ist "Natürlich". Bei normalen Helligkeitsverhältnissen wählen Sie "Standard". Bei helleren Bedingungen wählen Sie "Dynamisch". "Tafelmodus" ist nur verfügbar, wenn "Tafelmodus" im Menü "Optionen" auf "Ein" gesetzt ist. Wählen Sie "Tafelmodus", wenn Sie auf eine Tafel projizieren.

Kontrast

Stellt den Kontrast des Bildes ein. (Wenn Sie die "Helligkeit" einstellen müssen, stellen Sie zuerst die "Helligkeit" ein, bevor Sie den "Kontrast" einstellen.) Wenn das Bild zu hell ist: ◀-Taste Wenn das Bild zu dunkel ist: ▶-Taste

Helligkeit

Stellt die dunklen Bereiche (schwarze Bereiche) des Bildes ein.

Wenn die schwarzen Bereiche zu hell sind: ◀-Taste Wenn die dunklen Bereiche zu dunkel sind: ▶-Taste

Farbe

(Nur für S-VIDEO/VIDEO/YPBPR) Wenn die Farbe zu stark ist: ◀ Taste Wenn die Farbe zu blass ist: ▶ Taste

Farbton

(Nur für NTSC/NTSC 4.43/YPBPR) Stellt den Farbton des Bildes ein. Wenn Grün zu stark ist: ▶ Taste Wenn Rot zu stark ist: ▶ Taste

Schärfe

Zum Weichzeichnen des Bildes: ◀ Taste Zum Schärfen des Bildes: ▶ Taste

Farbtemperatureinstellung

Diese Funktion wird verwendet, um anzupassen, wenn die weißen Teile des Bildes bläulich oder rötlich erscheinen.

Weißabgleich R/G/B

(Nur für RGB)

Stellt die weißen Teile im Farbbild ein.

Zum Aufhellen der ausgewählten Farbe: ◀ Taste Zum Abdunkeln der ausgewählten Farbe: ▶ Taste

DAYLIGHTVIEW

Stellt die Schärfe des projizierten Bildes ein, wenn der Projektor in heller Umgebung verwendet wird.

Drücken Sie die ENTER-Taste, um den Bildschirm "DAYLIGHTVIEW" anzuzeigen.

Modus

AUTO

Die Schärfe des projizierten Bildes wird je nach Raumbeleuchtung angepasst.

Ein

Das projizierte Bild behält unabhängig von der Raumbeleuchtung die beste Schärfe.

Aus

Die Funktion "DAYLIGHTVIEW" ist nicht aktiviert.

Hinweis:

• "AUTO" funktioniert möglicherweise nicht korrekt, wenn sich ein Gegenstand auf dem Projektor befindet.
• "AUTO" funktioniert nicht, wenn im Menü "Optionen" die Einstellung "Projektionsmodus 1" auf "Rückprojektion" gesetzt ist.

Weißabgleich

Wenn Leuchtstofflampen für die Raumbeleuchtung verwendet werden.

Wenn Glühlampen für die Raumbeleuchtung verwendet werden.

Hinweis:

- Wenn der Modus "DAYLIGHTVIEW" auf "Aus" gesetzt ist, funktioniert die Funktion "Weißabgleich" nicht.

AI

Ein

Die Lampe wird entsprechend dem Eingangssignal geregelt, um eine Projektion in bester Qualität zu ermöglichen.

Aus

Die Funktion "AI" ist nicht aktiviert.

Hinweis:

- Wenn "Lampenhelligkeit" auf "Niedrig" gesetzt ist, kann die Funktion "AI" nicht verwendet werden. (Siehe Seite 47)

TV-Signalformat

(nur S-VIDEO/VIDEO)

Normalerweise sollte "AUTO" eingestellt sein. Wenn das Signal schwach ist und das genaue Format nicht automatisch erkannt werden kann, stellen Sie die Einstellung manuell auf das TV-System ein.

Hinweis:

- Wenn "AUTO" eingestellt ist, erkennt der Projektor automatisch NTSC/NTSC4.43/PAL/PAL60/PAL-M/PAL-N/SECAM-Signale.

Standbildmodus

(nur S-VIDEO/VIDEO)

Um das Flackern des Standbilds (vertikales Flackern) zu reduzieren, stellen Sie den "Standbildmodus" auf "Ein".

Hinweis:

- Stellen Sie bei der Videowiedergabe "Aus" ein.

Signalmodus

(Nur RGB/YPBPR/NETWORK) Zeigt den Typ des projizierten Signals an.

Beachten Sie die Details auf Seite 62.

sRGB-kompatible Bildprojektion

sRGB ist der internationale Farbwiedergabestandard (IEC61966-2-1), der von der International Electrotechnical Commission (IEC) festgelegt wurde. Um Farben auf einem sRGB-kompatiblen Bildschirm originalgetreu wiederzugeben, stellen Sie Folgendes ein:

① Drücken Sie die Tasten ▲▼ oder, um "Bildmodus" auszuwählen, und wählen Sie dann mit den Tasten ◀ oder ▶ "Natürlich".

② Drücken Sie die STD-Taste (Standard) auf der Fernbedienung.

③ Drücken Sie die Tasten ▲▼ oder, um "Farbtemperatureinstellung" auszuwählen, und wählen Sie dann mit den Tasten ◀ oder ▶ "Standard".

Hinweis:

- sRGB ist nur bei Eingabe von RGB-Signalen möglich (wenn "Lampenhelligkeit" auf "Hoch", "KI" auf "Aus" und "DAYLIGHTVIEW"-Modus auf "Aus" eingestellt sind).

Position einstellen

Wenn ein RGB-Signal eingegeben wird, drücken Sie zuerst die Taste AUTO SETUP, um die Position automatisch einzustellen. Wenn Sie mit der Funktion "AUTO SETUP" nicht die optimale Einstellung erhalten, stellen Sie wie folgt ein.

Wählen Sie die Menüpunkte mit den Pfeiltasten am Projektor oder an der Fernbedienung aus und stellen Sie sie ein.

Wenn ein RGB/YPBPR-Signal eingegeben wird

Wenn ein S-VIDEO/VIDEO-Signal eingegeben wird

Bildpositionseinstellung

Bewegt die Bildposition.

Wenn Sie die ENTER-Taste drücken, wird der Bildschirm "Bildpositionseinstellung" angezeigt.

Drücken Sie die ◀- oder ▶-Taste, um das Bild horizontal zu verschieben.

Drücken Sie die ▲- oder ▼-Taste, um das Bild vertikal zu verschieben.

Bildpositionseinstellung Horizontal 64 Vertikal 32

PUNKTTAKT

(nur RGB)

Wenn das unten gezeigte Streifenmuster projiziert wird, kann Rauschen auftreten. Wenn dies der Fall ist, können Sie das Rauschen durch Einstellen mit den Pfeiltasten minimieren.

TAKT PHASE

(nur RGB/YPBPR)

Bevor Sie diese Funktion verwenden, stellen Sie zuerst die Einstellung "DOT CLOCK" ein. Verwenden Sie die Pfeiltasten, um das Rauschen zu minimieren.

Achtung:

- Wenn ein Signal mit einer Dot-Clock-Frequenz von 100 MHz oder mehr eingegeben wird, kann das Rauschen möglicherweise nicht vollständig beseitigt werden, selbst wenn "DOT CLOCK" und "CLOCK PHASE" eingestellt werden.

Bildseitenverhältnis

(Nur S-VIDEO/VIDEO/ 480i, 576i, 480p und 576p YPBPR)

AUTO

(Nur S-VIDEO)

Wenn ein S1-Videosignal eingegeben wird, wird das Bildseitenverhältnis automatisch auf 16:9 umgestellt.

4:3

Das Eingangssignal wird ohne Konvertierung projiziert.

16:9

Das Bild wird auf ein Seitenverhältnis von 16:9 komprimiert.

Wenn ein horizontal komprimiertes Signal eingegeben wird.

S4:3

Die Größe des Eingangssignals wird auf 75% komprimiert und projiziert. (Nützlich, um ein 4:3-Bild auf einem 16:9-Bildschirm zu projizieren.)

Wenn ein 4:3-Signal eingegeben wird.

S1-Videosignale

- S1-Videosignale sind Videosignale im 16:9-Format, die das Erkennungssignal enthalten. Das Erkennungssignal wird von Quellen wie einem Wide-Vision-Videodeck ausgegeben.

- Wenn "Bildformat" auf "AUTO" eingestellt ist, erkennt der Projektor das Erkennungssignal und konvertiert das Bildformat automatisch auf 16:9.

Hinweis:

- Wenn der Projektor für öffentliche Präsentationen oder kommerzielle Zwecke an Orten wie Cafés oder Hotels verwendet wird, wird die Auswahl des 16:9-Bildformats auf das Bildschirmformat umgestellt, was einen Verstoß gegen das Urheberrechtsgesetz darstellt. - Wenn ein normales 4:3-Bild, das nicht für das Breitbildformat erstellt wurde, auf eine Breitbildleinwand projiziert wird, können an den Bildrändern Verzerrungen auftreten oder Teile des Bildes nicht sichtbar sein. Daher ist es am besten, das Bild im 4:3-Modus zu projizieren, um es wie vorgesehen korrekt darzustellen.

GRÖSSENANPASSUNG

Normalerweise ist diese Einstellung auf "Ein" gesetzt. (Diese Einstellung ist nur für Signale mit einer niedrigeren Auflösung als das LCD-Panel gedacht. Siehe Details auf Seite 62.)

Ein

Die Auflösung des Eingangssignals wird auf die Auflösung des LCD-Panels konvertiert, bevor es projiziert wird. Dies kann manchmal zu Bildqualitätsproblemen führen.

Aus

Das Eingangssignal wird ohne Pixelkonvertierung in seiner ursprünglichen Auflösung projiziert. Da das projizierte Bild kleiner als die Originalgröße ist, passen Sie die Einstellungen an oder bewegen Sie den Projektor vor und zurück, um die Bildgröße angemessen einzustellen. Wenn "Aus" eingestellt ist, sind einige Funktionen wie "D.ZOOM (Digitalzoom)", "Keystone" und "INDEX WINDOW (Indexfenster)" nicht verfügbar.

Bildfixierung

Wenn bei der Projektion von RGB-Videos die Bildqualität schlecht ist, stellen Sie "Bildfixierung" auf "Ein". Weitere Informationen zu kompatiblen RGB-Signalen finden Sie auf Seite 62.

Sprachumschaltung

Wählen Sie die gewünschte Sprache mit den Pfeiltasten auf dem Projektor oder der Fernbedienung aus und bestätigen Sie mit der ENTER-Taste.

Anzeige der aktuell eingestellten Sprache.

Optionseinstellungen

Wählen Sie die Menüpunkte mit den Pfeiltasten auf dem Projektor oder der Fernbedienung aus und stellen Sie sie ein.

옵션
OSD 표시	온
자동탐색	온
자동신호	온
자동키스톤	온
RGB2 입출력선택	입력
RGB/YPBPR	AUTO
VGA60/480p	480p
SXGA 모드	SXGA
NR	오프
흑판 모드	오프
◀선택	◀조정 MENU 복귀

옵션
바량색상	블루
투사 방식1	전면투사
투사 방식2	플로어
팬 컨트롤	표준
램프 밝기	고
램프 시간	10시간
FUNC 1 설정	DAYLIGHT
조작 키	온
자동파워오프	무효
전원층전	온
선택	조정

OSD-Anzeige

Ein

Der Signalname erscheint oben rechts auf dem Bildschirm, wenn sich das Eingangssignal ändert.

Aus

Verwenden Sie diese Einstellung, wenn der Signalname nicht angezeigt werden soll.

Hinweis:

- Während ein S-VIDEO/VIDEO-Signal eingegeben wird, wird auch die Einstellung für "TV-Signalformat" angezeigt.

Auto-Suche

Normalerweise sollte diese Funktion auf "Ein" gesetzt sein.

Ein

Wenn das Gerät eingeschaltet wird und "AUTO SETUP" ausgeführt wird, erkennt der Projektor das eingehende Signal und projiziert es. (Wenn das Bild projiziert wird, wird die Signalquelle nicht automatisch geändert.)

Aus

Verwenden Sie diese Einstellung, wenn Sie nicht möchten, dass die Signalquelle automatisch gewechselt wird, wenn das Gerät eingeschaltet wird und "AUTO SETUP" ausgeführt wird.

Auto-Signal

Dieser Punkt sollte normalerweise auf "Ein" gestellt werden.

Ein

Wenn Sie "Ein" einstellen, wird "AUTO SETUP" automatisch ausgeführt, wenn sich das Eingangssignal ändert.

Aus

Wenn Sie "Aus" einstellen, wird "AUTO SETUP" nicht ausgeführt, auch wenn sich das Eingangssignal ändert.

Auto-Keystone

Stellen Sie es normalerweise auf "Ein".

Ein

Während "AUTO SETUP" wird der Neigungswinkel des Projektors erkannt und die Bildverzerrung automatisch korrigiert.

Aus

Wählen Sie "Aus", wenn Sie nicht möchten, dass die automatische Korrektur der Bildverzerrung während "AUTO SETUP" durchgeführt wird, z. B. wenn das Bild selbst in einem bestimmten Winkel geneigt ist.

RGB2-Eingangs-/Ausgangsauswahl

Dieser Punkt wird verwendet, um die Funktion des RGB2 IN/1 OUT-Anschlusses auszuwählen.

RGB/YP_B_PR

Dieser Punkt sollte normalerweise auf "AUTO" eingestellt sein.

Je nach Zustand des Synchronisationssignals wird automatisch RGB oder YP_B_P_R ausgewählt. Wenn 480i, 576i, 480p, 576p, 1080/60i, 1080/50i, 720/60p und einige VGA480-Signale eingegeben werden, wählen Sie je nach Eingangssignal "RGB" oder "YPBPR".

VGA60/480p

Wenn ein 59,9-Hz-VGA480-Signal eingegeben wird (siehe Seite 62 für Details), stellen Sie es auf "VGA60" ein. Wenn ein 480p-RGB-Signal eingegeben wird, stellen Sie es auf "480p" ein.

SXGA-Modus

Diese Einstellung kann nur angewendet werden, wenn ein SXGA (RGB)-Signal eingegeben wird.

SXGA

In normalen Fällen wählen Sie diesen Punkt.

SXGA+

Wenn die Ränder des projizierten Bildes nicht sichtbar sind, wählen Sie diesen Punkt.

NR

(Nur S-VIDEO/VIDEO)

Wenn das Eingangssignal schwach ist und Rauschen auftritt, setzen Sie "NR" auf "Ein".

Um die "NR"-Funktion auszuschalten, stellen Sie "NR" auf die Position "Aus".

Tafelmodus

Wenn der "Bildmodus" auf "Tafelmodus" eingestellt ist, stellen Sie ihn auf "Ein". (Siehe Seite 37)

Hintergrundfarbe

Legt die Farbe fest, die auf dem Bildschirm projiziert wird, wenn kein Eingangssignal am Projektor anliegt.

Projektionsart 1

Diese Einstellung wird durch die Installationsmethode des Projektors bestimmt. (Siehe Seite 18)

Frontprojektion

Wenn der Projektor vor der Leinwand aufgestellt ist.

Rückprojektion

Bei Verwendung einer halbtransparenten Leinwand.

Projektionsart 2

Diese Einstellung wird durch die Installationsmethode des Projektors bestimmt. (Siehe Seite 18)

Boden

Wenn der Projektor auf einem Tisch oder einem ähnlichen Gegenstand aufgestellt ist.

Deckenmontage

Wenn der Projektor mit einer Deckenhalterung (separat erhältlich) an der Decke montiert ist.

Lüftersteuerung

Stellen Sie die "Lüftersteuerung" nur dann auf "Hoch", wenn Sie den Projektor in einer Höhe von mehr als 1.400 m über dem Meeresspiegel verwenden.

Lampenhelligkeit

Mit dieser Einstellung können Sie die Helligkeit der Lampe ändern. Wenn Sie "Niedrig" einstellen, wird die Helligkeit der Lampe reduziert, wodurch der Stromverbrauch und die Betriebsgeräusche des Projektors verringert werden. Mit dieser Einstellung können Sie auch die Lebensdauer der Lampe verlängern. Wenn Sie den Projektor in einem kleinen Raum verwenden, in dem keine hohe Helligkeit erforderlich ist, wird empfohlen, die "Lampenhelligkeit" auf "Niedrig" zu setzen.

Hinweis:

- Wenn kein Signal eingegeben wird, kann die "Lampenhelligkeit" nicht eingestellt werden.

Lampenzeit

Zeigt die Betriebszeit der aktuell verwendeten Lampe an. Wenn Sie die Lampe austauschen, setzen Sie die "Lampenzeit" nach dem Austausch gemäß der auf Seite 56 beschriebenen Methode auf "0" zurück.

Hinweis:

- Die Lebensdauer der Lampe variiert je nach Nutzungsbedingungen (z. B. "Lampenhelligkeit"-Einstellung und Häufigkeit des Ein- und Ausschaltens).

FUNC 1 Einstellung

Weist die Funktion der FUNC1-Taste der kabellosen Fernbedienung ET-RM300 zu. (separat erhältlich)

TAGESLICHT

Diese Funktion entspricht der Auswahl von "DAYLIGHT VIEW" im Menü "BILD". (Seite 39)

Trapezkorrektur

Diese Funktion entspricht der Auswahl von "Trapezkorrektur" im "HAUPTMENÜ". (Seite 36)

Bedientasten

Wenn Sie die Tasten am Projektor nicht verwenden möchten, setzen Sie "Bedientasten" auf "Aus". Daraufhin erscheint ein Bestätigungsbildschirm. Drücken Sie die Tasten ◀ und ▶, um "Ausführen" auszuwählen. Um die Tasten am Projektor zu verwenden, setzen Sie "Bedientasten" auf "Ein".

Automatische Abschaltung

Wenn innerhalb der eingestellten Zeit kein Signal an den Projektor gesendet wird, wechselt der Projektor in den Bereitschaftsmodus. Diese Zeit kann in 5-Minuten-Schritten von 15 bis 60 Minuten eingestellt werden. Wenn Sie diese Funktion nicht verwenden möchten, stellen Sie sie auf "Deaktiviert". Diese Funktion kann nicht verwendet werden, wenn die Funktion "FREEZE" aktiv ist.

Stromeinstellung

Legt den Startstatus des Projektors fest, wenn das Netzkabel angeschlossen ist.

Ein

Der Projektor startet in dem Zustand, der dem Zustand beim Ziehen des Netzkabels entspricht. Wenn das Netzkabel während der Projektion gezogen wird, wird die Projektion fortgesetzt, sobald das Netzkabel wieder angeschlossen wird.

Aus

Der Projektor wird in den Bereitschaftsmodus versetzt.

Sicherheitsfunktionseinstellungen

Dieser Projektor ist mit einer Sicherheitsfunktion ausgestattet. Möglicherweise erscheint ein Bildschirm zur Eingabe des Passworts. Alternativ kann die Unternehmens-URL am unteren Rand des projizierten Bildes festgelegt und angezeigt werden.

Projektor oder Fernbedienung: Drücken Sie die Taste ▲ oder

▶, um "Sicherheit" auszuwählen, und drücken Sie dann die ENTER-Taste.

(Wenn die "Sicherheit"-Taste zum ersten Mal verwendet wird)

Drücken Sie die Tasten ▲▶▼◀ in der Reihenfolge und dann die ENTER-Taste.

(Wenn das Passwort zuvor geändert wurde) Geben Sie das geänderte Passwort ein und drücken Sie dann die ENTER-Taste.

Passworteinstellung

Beim Einschalten kann der Passworteingabebildschirm erscheinen. Wenn Sie das Passwort nicht korrekt eingeben, können außer der POWER-Taste keine anderen Bedienfunktionen verwendet werden.

Ein

"Passworteinstellung" ist aktiviert.

Aus

"Passworteinstellung" ist deaktiviert. Auch beim Einschalten erscheint der Passworteingabebildschirm nicht.

Passwort ändern

Sie können das Passwort ändern. Drücken Sie die ENTER-Taste, um den Bildschirm "Passwort ändern" anzuzeigen.

①Drücken Sie die Tasten ▲, ▼, ◀, ▶ und die ENTER-Taste, um das Passwort festzulegen. (Es können bis zu 8 Tasten festgelegt werden.)

②Drücken Sie die ENTER-Taste. ③Geben Sie das Passwort zur Bestätigung erneut ein. ④Drücken Sie die ENTER-Taste. Die Passwortänderung ist abgeschlossen.

Achtung:

• Das eingegebene Passwort wird mit * angezeigt und erscheint nicht direkt auf dem Bildschirm.
• Wenn das eingegebene Passwort nicht korrekt ist, werden "Passwort" und "Neu" rot angezeigt. Bitte geben Sie das korrekte Passwort erneut ein.

Textanzeige

Es kann eingestellt werden, dass der Text immer am unteren Rand des projizierten Bildes angezeigt wird.

Ein

"Textanzeige" ist aktiviert.

Aus

"Textanzeige" ist deaktiviert.

Text ändern

Wenn die Funktion "Textanzeige" auf "Ein" gesetzt ist, kann der auf dem Bildschirm angezeigte Text geändert werden.

Drücken Sie die ENTER-Taste, um den Bildschirm "Text ändern" anzuzeigen.

① Wählen Sie mit den Tasten ▲, ▼, ◀, ▶ ein Zeichen aus und drücken Sie dann die ENTER-Taste. (Es können bis zu 22 Zeichen eingegeben werden.)

● Wählen Sie "BS", um ein Zeichen zu löschen.

② Wählen Sie mit den Tasten ▲, ▼, ◀, ▶ "OK" und drücken Sie dann die ENTER-Taste.

● Um die Änderungen zu verwerfen, wählen Sie "Cancel".

Netzwerkeinstellungen

(Nur PT-LB30NTEA)

Wenn Sie den Projektor über ein drahtloses Netzwerk mit einem Personalcomputer steuern möchten, müssen einige Einstellungen angepasst werden. Weitere Einzelheiten finden Sie in der separat mitgelieferten CD-ROM.

네트워크
네트워크	1
프로젝러명칭변경	LB30NT
패스워드 설정	〈 오프〉
패스워드 변경
WEB 제어	〈 온〉
네트워크 상태
초기상태
♦선택	ENTER실행	MENU 복귀

Netzwerk

Wählen Sie die gewünschte Netzwerkeinstellung.

Projektornamen ändern

Sie können den Namen dieses Projektors festlegen.

Passworteinstellung

Wenn Sie bei der Steuerung des Projektors über ein drahtloses Netzwerk mit einem Personalcomputer eine Passwortüberprüfung durchführen möchten, stellen Sie "Ein" ein.

Passwort ändern

Sie können das Passwort ändern.

WEB-Steuerung

Um den mit einem Personalcomputer über ein drahtloses Netzwerk verbundenen Projektor zu steuern, stellen Sie "WEB-Steuerung" auf "Ein".

Netzwerkstatus

Die Netzwerkeinstellungen werden angezeigt.

Anfangszustand

Die Netzwerkeinstellungen können auf die Werkseinstellungen zurückgesetzt werden.

Wenn die TEMP-Anzeige und die LAMP-Anzeige leuchten

Die beiden Statusanzeigen am Projektor geben Informationen über den Betriebszustand des Projektors.

Wenn diese Anzeigen blinken oder leuchten, ist im Projektor ein Problem aufgetreten. Wenn diese Anzeigen aufleuchten, schalten Sie zuerst den Strom aus und befolgen Sie die Anweisungen in der folgenden Tabelle.

TEMP표시등
상태	불이 켜짐(적색)(램프 ON상태)	감박 거림(적색)(대기상태)
문제점	주위 온도나 프로젝터의 내부 온도가 비정상적으로 올라감.	주위 온도나 프로젝터의 내부 온도가 위험한 수준까지 너무 올라가, 래프가 자동으로 꺼짐.
원 인	●환기구멍이 닫혀 있을 때.●사용되는 주변 온도가 너무 높은때.●공기필러가 막혔을 때.
처리	●환기구멍을 막는 물질을 제거하십시오.●온포가 0 C(32 F)에서 40 C(104 F)사이, 습도20%에서80%인 곳에 프로젝리를 설치하십시오. ["팬 컨트롤"을 "고"로 설정한 경우에는 (47쪽), 프로젝리를 온도 0°C(32°F)에서 35°C(95°F), 습도 20%에서 80% (응축되지 않는 장소)인 장소에 설치하십시오.]●26쪽에 설명한 방법에 따라 전원코드를 빑은 뒤, 에어 필리를 청소하십시오. (54쪽 참조)

LAMP표시등
점등상태	불이 켜짐(적색)	감박거림(적색)
문제점	램프를 교체할 시기가 되었을 때.	램프회로에서 비정상적인 문제점이 감지될 때.
원 인	●"램프 교환"라는 표시가 프로젝터가 켜진후 스크린에 나타나는가?	전원이 끼진후에 즉시 다시 켜지 않았습니까?	램프순환이 비정상적일 때.
처 리	●여 현상은 래프사용시간이 1 800시간 이상일 때 나타남. ("램프 밝기"가 "고"로 설정되어있고 "AI"가 "오프"로 설정되어있을 때.) 대리점이나 고객지원센터로 문의바람.(55쪽)	전원을 끄기전에 래프가 차가워질 때까지 잠시 기다리십시오.	26쪽에 설명한 방법에 따라 전원 코드를 뽑은 뒤,고객지원센터로 연락하십시오.

Achtung:

• Bevor Sie eine der Maßnahmen in der Zeile "Maßnahme" befolgen, ziehen Sie das Netzkabel gemäß der Beschreibung auf Seite 26 unter "Ausschalten" ab.
• Wenn nach Durchführung der Maßnahmen in der Zeile "Maßnahme" die TEMP-Anzeige aufleuchtet und dann der Strom ausfällt, bedeutet dies, dass ein Fehler aufgetreten ist. In diesem Fall wenden Sie sich an den Kundendienst, um das Gerät reparieren zu lassen.

Reinigung und Austausch des Luftfilters

Wenn sich viel Staub im Luftfilter ansammelt, steigt die Innentemperatur des Projektors an,

die TEMP-Anzeige leuchtet auf und der Projektor schaltet sich aus (nach dem Ausschalten blinkt die TEMP-Anzeige).

Der Luftfilter muss nach jeweils 100 Betriebsstunden gereinigt werden.

Reinigung

Entfernen Sie den Staub mit einem Staubsauger.

Achtung:

• Wenn der Staub auch mit dem Staubsauger nicht entfernt werden kann, trennen Sie den Luftfilter ab, tauchen Sie ihn in Wasser und entfernen Sie den Staub von Hand. Stellen Sie sicher, dass der Luftfilter vollständig getrocknet ist, bevor Sie ihn wieder einbauen. - Verwenden Sie niemals Reinigungsmittel, um den Luftfilter zu reinigen. - Wenn der Staub nicht entfernt werden kann, bedeutet dies, dass der Luftfilter ausgetauscht werden muss. Wenden Sie sich für weitere Informationen an Ihren Händler. Wenn die Lampe ausgetauscht wird, muss auch der Luftfilter ausgetauscht werden.

Austauschmethode

① Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose. Befolgen Sie die auf Seite 26 beschriebenen Schritte, um das Netzkabel zu entfernen. ② Drehen Sie den Projektor vorsichtig um und entfernen Sie die Luftfilterabdeckung.

Luftfilterabdeckung

③ Setzen Sie den neuen Luftfilter ein und bringen Sie die Luftfilterabdeckung wieder an.

Achtung:

- Stellen Sie vor der Verwendung des Projektors sicher, dass der Luftfilter installiert ist. Wenn der Projektor ohne Luftfilter verwendet wird, können Staub oder andere Fremdkörper in den Projektor gelangen und Fehlfunktionen verursachen.

Lampenwechsel

Warnung

Lassen Sie die Lampe vor dem Austausch mindestens eine Stunde lang abkühlen.

● Die Lampenabdeckung ist sehr heiß; wenn Sie sie berühren, können Sie sich verbrennen.

Hinweise zum Lampenwechsel

● Die Lampe besteht aus Glas; wenn sie auf den Boden fällt oder gegen harte Gegenstände stößt, kann sie zerbrechen. Seien Sie beim Umgang mit der Lampe vorsichtig.

- Wenn Sie die gebrauchte Lampe entfernen und unsachgemäß behandeln, kann sie platzen. Entsorgen Sie die Lampe mit der gleichen Vorsicht wie eine Leuchtstofflampe.

- Zum Entfernen und Einsetzen der Lampe ist ein Kreuzschlitzschraubendreher erforderlich. Achten Sie darauf, dass Ihre Hände beim Umgang mit dem Schraubendreher nicht abrutschen.

Vorsicht:

- Beim Kauf des Projektors ist keine Ersatzlampe enthalten. Für Details wenden Sie sich an Ihren Händler. Die Modellnummer der Lampe lautet ET-LAB30.

Warnung:

- Verwenden Sie keine Lampe, die nicht der oben genannten Modellnummer entspricht.

Zeitpunkt des Lampenwechsels

Die Lampe ist ein Verschleißteil. Auch wenn die Lampe ihre Lebensdauer noch nicht erreicht hat, nimmt die Helligkeit allmählich ab. Daher sollte die Lampe regelmäßig ausgetauscht werden.

Die erwartete Austauschintervall der Lampe beträgt 2.000 Stunden, aber der tatsächliche Austauschzeitpunkt hängt von den Eigenschaften der Lampe, den Nutzungsbedingungen und der Installationsumgebung ab.

Es ist empfehlenswert, die Lampe früher als die erwartete Lebensdauer auszutauschen.

Wenn die Lampenbetriebszeit 2.000 Stunden überschreitet, steigt die Explosionsgefahr erheblich. Daher schaltet sich die Lampe 10 Minuten nach Erreichen dieser Zeit automatisch aus.

Vorsicht:

- Die oben genannte Betriebszeit gilt, wenn die Option "Lampenhelligkeit" im Menü "Optionen" auf "Hoch" und "AI" im Menü "Bild" auf "Aus" gesetzt ist. Wenn "Lampenhelligkeit" auf "Niedrig" oder "AI" auf "Ein" gesetzt ist, kann sich die Lebensdauer der Lampe verlängern.

● Das erwartete Austauschintervall beträgt 2.000 Stunden, aber diese Zeit ist nicht Teil der Garantie.

	스크린 표시	LAMP표시등
1 800시간 경과	30초간 표시됩니다.아무 키나 누르면 표시 내용이 사라집니다.	영상루사나 스텐바이모드 때에는 빨간색으로 켜집니다.
2 000시간 경과	표면표시는 다른 버튼을 누를 때까지 그대로 유지됩니다.

Reihenfolge des Lampenwechsels

Vorsicht:

Wenn die Lampenbetriebszeit 2.000 Stunden überschreitet (wenn "Lampenhelligkeit" auf "Hoch" und "KI" auf "Aus" eingestellt ist), schaltet der Projektor nach etwa 10 Minuten Betrieb in den Bereitschaftsmodus. Führen Sie in diesen 10 Minuten die Schritte ⑦ bis ⑪ aus, die im nächsten Kapitel beschrieben werden.

① Ziehen Sie das Netzkabel wie auf Seite 26 beschrieben aus dem Projektor und prüfen Sie, ob die Lampe abgekühlt ist. ② Entfernen Sie die Lampenabdeckung, indem Sie die Befestigungsschrauben der Lampenabdeckung an der Unterseite des Projektors mit einem Kreuzschlitzschraubendreher lösen.

Lampenabdeckung

Befestigungsschrauben der Lampenabdeckung

③ Lösen Sie mit einem Kreuzschlitzschraubendreher die beiden Lampenbefestigungsschrauben, bis sie sich frei drehen. Fassen Sie dann den Griff der Lampe und ziehen Sie die Lampe vorsichtig aus dem Projektor.

Griffe

Befestigungsschrauben der Lampe

④ Setzen Sie die neue Lampe wie angegeben ein. Ziehen Sie dann die Schrauben mit einem Kreuzschlitzschraubendreher fest. Drücken Sie die neue Lampe an den Punkten Ⓐ und Ⓑ hinein.

⑤ Setzen Sie die Lampenabdeckung wieder auf und ziehen Sie die Schrauben der Lampenabdeckung mit einem Kreuzschlitzschraubendreher fest.

Achtung:

● Lampe und Abdeckung müssen sicher installiert sein. Andernfalls kann die Schutzvorrichtung aktiviert werden und der Projektor lässt sich nicht einschalten.

⑥ Schließen Sie das Netzkabel an. ⑦ Drücken Sie die POWER-Taste und projizieren Sie auf den Bildschirm.

Achtung:

● Wenn das Netzkabel während der Projektion abgezogen wurde, startet die Projektion erneut, sobald das Netzkabel wieder angeschlossen wird (wenn die Option "Stromeinschaltung" im Menü "Optionen" auf "Ein" gesetzt ist). Weitere Einzelheiten finden Sie auf Seite 48.

⑧ Drücken Sie die MENU-Taste, um das "Hauptmenü" auf dem Bildschirm anzuzeigen, und wählen Sie dann mit den Tasten ▲ oder ▼ die Option "Optionen".

⑨ Drücken Sie die ENTER-Taste, um das Menü "Optionen" auf dem Bildschirm anzuzeigen, und wählen Sie dann mit der Taste ▲ oder ▼ "Lampenzeit" aus.

⑩ Halten Sie die ENTER-Taste etwa 3 Sekunden lang gedrückt.

Die "Lampenzeit" ändert sich zu "Lampen-Reset [POWER OFF]".

Achtung:

- Wenn Sie die MENU-Taste drücken, wird die zurückgesetzte Lampenzeit abgebrochen.

⑪ Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Auf diese Weise können Sie die kumulierte Nutzungszeit der Lampe auf "0" zurücksetzen. Weitere Informationen zum Ausschalten finden Sie auf Seite 26.

Hinweise vor der Kontaktaufnahme mit dem Kundendienst

Bevor Sie den Kundendienst anfordern, prüfen Sie bitte die folgenden Punkte.

문제점	원인추측	쪽
전원이 켜지지 않을 때.	●전원코드가 열결 되지 않았을 것임.●메인 전원이 공급되지 않을 것임.●TEMP표시등에 불이 들어오거나 깜박거림.●LAMP표시등에 불이 들어오거나 깜박거림.●램프의 덮개가 안전하게 설치되지 않았을 것임.	——5253—
화면이 나타나지 않을 때.	●비디오신호 입력소스가 적절하게 연결되어 있지 않을 것임.●입력선택이 올바르게 설정되지 않았을 것임.●"밝기" 조절이 최소로 설정되지 않았을 것임.●"SHUTTER" ("화면차단") 기능 사용 중일 수도 있음.	——253829
화면이 선명하지 않을 때.	●렌즈의 덮개가 렌즈에 여전히 부작되어 있을 것임.●렌즈의 초점이 바르게 설치되지 않았을 것임.●프로젝터가 스크린으로부터 적절한 위치에 있지 않을 것임.●렌즈가 더러운 상태일 것임.●프로젝터에 상하요동이 심할 경우에.	——2519—18
색상이 너무 흐리거나 회색이 질을 때.	●"컬러"이나 "틴트"조절이 적절하지 않을 것임.●프로젝터에 연결된 입력소스가 적절히 조절되지 않았을 것임.	38—
소리가 들리지 않을 때.	●오디오신호 소스가 적절히 연결되지 않았을 것임.●음량조절이 가장 낮은 단계에 있을 것임.●AUDIO OUT 커넥터에 케이블이 연결되어 있을 수 있음.	——30,3320,21,22
리모컨이 작동하지 않을 때.	●배터리가 약합니다.●배터리가 올바로 삽입되지 않았습니다.●프로젝터상의 리모컨 수신기에 방해가 있을 것임.●리모컨이 작동범위 밖에 있을 것임.	——232323
프로젝터의 버튼들이 기능하지 않습니다.	●"조작 키" 기능이 "오프"으로 설정되어 있습니다.리모컨을 사용하지 않고 "조작 키"를 "온"으로 설정 하려면 프로젝터의 ENTER 버튼을 누른 상태에서 MENU 버튼을 2 초 이상 누릅니다.	48
화면이정확하게배열되지않을 때.	신호포맷("TV 신호방식")이 적절히 설정되지 않았을 것임.비디오레입이나 다른 신호소스에 문제가 있을 것임.입력상태의 프로젝리와 신호가 일치하지 않을 것임.	40—62
컴퓨터의화면이나라나지않을 때.	케이블이 너무 길어서 일 수 있음.노르북 컴퓨터의 출력이 올바르게 설정되지 않았을 것.([Fn]+[F3] 또는 [Fn]+[F10] 키를 동시에 눌러서 외부 출력 설정을 바꿀 수 있습니다. 외부 기기의 설정 방법은 컴퓨터의 종류에 따라 다르므로 자세한 사항은 컴퓨터와 함께 제공되는 안내를 참고하십시오.)RGB INPUT 표시등이 꺼져 있으면 비디오 신호가 컴퓨터에서 출력되지 않고 있을 수도 있습니다.RGB2 IN/1 OUT 커넥리로 신호가 입력될 때 "옵션" 메뉴의 "RGB2 입출력선택"이 "출력"으로 설정되어 있습니다.	——1646

Reinigung und Wartung

Vor dem Transport zur Reinigung oder Wartung muss unbedingt der Netzstecker gezogen werden.

Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab.

Wenn das Gehäuse besonders verschmutzt ist, geben Sie etwas Reinigungsmittel in Wasser, befeuchten Sie das Tuch damit, wringen Sie es gut aus und wischen Sie das Gehäuse ab. Nach der Reinigung wischen Sie es mit einem trockenen Tuch nach, um es zu trocknen. Wenn Sie ein chemisch behandeltes Tuch verwenden, lesen Sie vor der Verwendung die Anweisungen auf dem Tuch.

Reiben Sie die Linse nicht mit einem fusseligen oder schmutzigen Tuch.

Wenn Staub oder Fusseln auf die Linse gelangen, können sie auf dem Bildschirm vergrößert erscheinen. Verwenden Sie einen Blasebalg, um Staub oder Fusseln von der Linsenoberfläche zu entfernen, oder verwenden Sie ein weiches Tuch, um Fremdkörper vorsichtig zu entfernen.

Spezifikationen

전원 공급장치:소비전력:전류:	100 V - 240 V ~, 50 Hz/60 Hz300 W대기모드(팬이정지한 경우)에서는 3 W3.5 A - 1.8 A
LCD패널:패널크기:화면비율:Micro렌즈배열:표시방법:구동방법:픽셀:	0.8 형 (20.32 mm)4:3가능투명 LCD패널 3개 (RGB)능동 매트릭스 방법786 432 (1 024 x 768) x 3 개 패널
렌즈:	수동줌(1 - 1.2)/수동 초점F 1.7 - 1.8 f 24.0 mm - 28.8 mm
램프:	UHM랩프 (220 W)
광도:	3 000 lm
주사 주파수:수평주사 주파수:수직 주사 주파수:도트클록 주파수:	15 kHz - 91 kHz50 Hz - 85 Hz100 MHz 미만
YPBPR 신호:	480i, 576i, 480p, 576p, 1 080/60i,1 080/50i, 720/60p
컬러시스템:	7 (NTSC/NTSC 4.43/PAL/PAL-M/PAL-N/PAL60/SECAM)
투사 크기:	838.2 mm - 7 620 mm (33" - 300")
투사 거리:	1.1 m - 10.8 m (3'7'' = 35 5)
광 시프트:	6:1 (fixed)
화면비율:	4:3
설치방법:	전면투사/후면투사/실링/플로어
스피커:	4 cm x 3 cm oval x 11 W (mono)
무선 LAN (PT-LB30NTEA 전용):	IEEE802.11b/g
커넥터RGB IN/OUT:	Dual라인, D-Sub HD 15-pin(원-라인 방식으로 입력 및 출력이 가능합니다.온-스크린 메뉴를 사용하여 선택할 수 있습니다.)
YPBPR(Input/Output):Y:PB, PR:RGB (Input/Output):R.G.B.:G.SYNC:HD, VD:	1.0 V [p-p] (sync포함), 75 Ω0.7 V [p-p], 75 Ω0.7 V [p-p], 75 Ω1.0 V [p-p], 75 ΩTTL 자동+/-호환
VIDEO IN:S-VIDEO IN:	Single라인, RCA 핀적 1.0 V [p-p], 75 ΩSingle라인, Mini DIN4 핀Y 1.0 V [p-p], C 0.286 V [p-p], 75 Ω
AUDIO IN (S-VIDEO/VIDEO용):	Single라인, RCA 핀적 x 2 (L-R)0.5 V [rms]
RGB AUDIO IN:	Dual라인, 0.5 V [rms] M3 책(스테레오 MINI)
AUDIO OUT:	Single라인, 0.5 V [rms]M3 책 (스테레오 MINI)(모니러 출력/스테레오 호환)0 V [rms] - 1.0 V[rms] (가변적)
SERIAL:	DIN8 핀 RS-232C 호환
캐비넷:	성형 플라스틱 (PC/ABS)
투사범위:
너비:	327 mm (12-27/32")
높이:	83 mm (3-1/4")
길이:	233 mm (9-5/32")(렌즈 커버가 없는 경우)
무게:
PT-LB30NTEA:	2.6 kg (5.7 lbs.)
PT-LB30EA:	2.5 kg (5.5 lbs.)
작동 환경:
온도:	0 °C°- 40 C (32 F - 104 F)"팬 컨트롤"이 "고"로 설정되어 있을 [(47쪽): 0 °C°- 35 C (32 F - 95 F)]
습도:	20 % - 80 % (응결 없이)
인증:	EN60950, EN55022, EN61000-3-2,EN61000-3-3, EN55024
<리모컨>
전원 공급장치:	3V DV (리튬CR2025배리리 X1)
작동범위:	약 7 m (23')(신호 수신기바로 앞에서 작동할 경우)
무게:	18 g (배리리포함)
투사범위:
너비:	40 mm (1-9/16")
길이:	6.5 mm (-1/4")
높이:	86 mm (3-3/8")
<옵션>
실링브라켓	ET-PKB30
무선리모컨	ET-RM300
시리얼 아답터(DIN 8-pin/D-sub 9-pin)	ET-ADSER

Liste der kompatiblen Signale

모드	해상도(도트)표시*1	스캐닝주파수		도트클록주파수(MHz)	화면품질*2	리사이징*3	포맷
		H(kHz)	V(Hz)
NTSC/NTSC4.43/PAL-M/PAL60	720 x 480i	5.7 59.9 A	OK				Video/S-Video
PAL/PAL-N/SECAM	720 x 576i	5.6 50.0 A	OK				Video/S-Video
480i	720 x 480i	5.7 59.9 1	3.5 A OK				YPBPr/RGB
576i	720 x 576i	5.6 50.0 1	3.5 A OK				YPBPr/RGB
480p	720 x 483 3	1.5 59.9 2	7.0 A OK				YPBPr/RGB
576p	720 x 576 3	1.3 50.0 2	7.0 A OK				YPBPr/RGB
1 080/60i	1 920 x 1 080i	33.8 60.0	74.3 A				YPBPr/RGB
1 080/50i	1 920 x 1 080i	28.1 50.0	74.3 A				YPBPr/RGB
720/60p	1 280 x 720	45.0 60.0	74.3 A				YPBPr/RGB
VGA400	640 x 400 3	1.5 70.1 2	5.2 A OK	RGB
	640 x 400 3	7.9 85.1 3	1.5 A OK	RGB
VGA480 *4	640 x 480 3	1.5 59.9 2	5.2 A OK	RGB
	640 x 480 3	5.0 66.7 3	0.2 A OK	RGB
	640 x 480 3	7.9 72.8 3	1.5 A OK	RGB
	640 x 480 3	7.5 75.0 3	1.5 A OK	RGB
	640 x 480 4	3.3 85.0 3	6.0 A OK	RGB
SVGA	800 x 600 3	5.2 56.3 3	6.0 A OK	RGB
	800 x 600 3	7.9 60.3 4	0.0 A OK	RGB
	800 x 600 4	8.1 72.2 5	0.0 A OK	RGB
	800 x 600 4	6.9 75.0 4	9.5 A OK	RGB
	800 x 600 5	3.7 85.1 5	6.3 A OK	RGB
MAC16	832 x 624 4	9.7 74.6 5	7.3 A OK	RGB
XGA *4	1 024 x 768	48.4 60.0	65.0 AA RGB
	1 024 x 768	56.5 70.1	75.0 AA RGB
	1 024 x 768	60.0 75.0	78.8 AA RGB
	1 024 x 768	68.7 85.0	94.5 AA RGB
	1 024 x 768i	35.5 87.0	44.9 AA RGB
MXGA	1 152 x 864	64.0 71.2	94.2 A RGB
	1 152 x 864	67.5 74.9	108.0 B RGB
	1 152 x 864	76.7 85.0	121.5 B RGB
MAC21	1 152 x 870	68.7 75.1	100.0 B RGB
MSXGA *4	1 280 x 960	60.0 60.0	108.0 B RGB
SXGA *4	1 280 x 1 024	64.0 60.0	108.0 B RGB
	1 280 x 1 024	80.0 75.0	135.0 B RGB
	1 280 x 1 024	91.1 85.0	157.5 B RGB
	1 400 x 1 050	64.0 60.0	108.0 B RGB
	1 400 x 1 050	65.1 59.9	122.4 B RGB
UXGA *4	1 600 x 1 200	75.0 60.0	162.0 B RGB

*1. Auflösungen mit einem "i" dahinter zeigen Interlace-Signale an. *2. Die folgenden Symbole zeigen die Bildqualität wie folgt an.

AA Beste Bildqualität.

A Das Signal wird vor der Projektion durch die Bildverarbeitungsschaltung umgewandelt. B Es kommt zu einem geringen Datenverlust, um die Projektion zu erleichtern.

*3. Das "OK"-Signal ist mit der Funktion "RESIZING" kompatibel. (Siehe Seite 43) *4. Signale, die mit der Funktion "Frame Hold" kompatibel sind. (Siehe Seite 43)

Berechnungsmethode für die Projektionsbildgröße

Wenn die Bildschirmgröße (Diagonale) SD(m) beträgt, können Sie mit den folgenden Formeln den Projektionsabstand für die Weitwinkelposition (LW) und die Teleposition (LT) berechnen.

최소 투사 거리	LW=0.030xSD/0.0254-0.044
최대 투사 거리	LT=0.036xSD/0.0254-0.044

Der Projektionsabstand bei einem Seitenverhältnis von 16:9 kann mit der folgenden Formel berechnet werden.

최소 투사 거리	LW=0.033xSD/0.0254-0.044
최대 투사 거리	LT=0.040xSD/0.0254-0.044

*Die mit den obigen Formeln berechneten Werte sind Näherungswerte.

Verwendung des SERIAL-Anschlusses

Der SERIAL-Anschluss auf der Anschlussfeld des Projektors entspricht der RS-232C-Schnittstellenspezifikation, sodass Sie den Projektor über einen daran angeschlossenen Personal Computer steuern können.

Anschluss

Hinweis:

- Verwenden Sie nur das RS-232C-Serienverbindungskabel vom Typ ET-ADSER mit Ferritkern.

Stiftbelegung und Signalnamen

DIN-8-polig Ansicht

Pin No.	Signal name	Contents
3	RXD	Received data
4	GND	Earth
5	TXD T	Transmitted data
1		Connected internally
2
6
7		NC
8		NC

Kommunikationsinstallation

Signal level	RS-232C
Sync. method	비동시성
Baud rate	9 600 bps
Parity	없음
Character length 8 bits
Stop bit 1 bit
X parameter	없음
S parameter	없음

Grundlegende Informationen

Die vom Computer an den Projektor gesendeten Daten werden in folgendem Format übertragen.

Hinweis:

● Etwa 10 Sekunden nach dem Einschalten der Lampe empfängt der Projektor keine Befehle. Warten Sie 10 Sekunden, bevor Sie das Gerät bedienen. - Wenn Sie mehrere Befehle senden, stellen Sie sicher, dass der Projektor den vorherigen Befehl empfangen hat, bevor Sie den nächsten senden. - Wenn ein Befehl keine Parameter erfordert, ist auch kein Doppelpunkt (:) erforderlich. - Wenn vom PC ein falscher Befehl gesendet wird, sendet der Projektor den Befehl "ER401" an den PC.

Steuerbefehle

Sie können den Projektor über die in der folgenden Tabelle aufgeführten Befehle von einem PC aus steuern.

명령어들	조절 컨텐츠들	표시
PON	전원을 킴	스렌바이 모드에서는, 모든 명령어들보다 PON명령어가 우선됩니다.● PON명령어는 래프가 ON에 있을 때에 무시됩니다.● 만일 래프가 끼지고 냉각팬이 작동하고 있는종에 PON명령어가 접수 되면 래프가 곧바로 켜지지 않습니다.
POF	전원을 꿈
AVL	음량	매체변수000-063 (조절값0-63)
IIS	입력신호의 선택	매체변수VID=VIDEO SVD=S-VIDEORG1=RGB1 RG2=RGB2NWP=NETWORK (PT-LB30NTEA에만 해당)
Q$$S	램프ON 상태의문	콜백0 = 작동대기모드1 = 래프ON 조절활성화2 = 래프ON3 = 래프OFF 조절활성화
OSH	셔터 기능	원하는 명령을 보낼 때마다 ON과 OFF로 바뀌면서 작동됩니다. ON또는 OFF 작동을 한 곧 바로 다른 명령으로 바꾸는 행위는 삼가기 바랍니다.

Kabelspezifikationen

(bei Verbindung mit einem PC)

Zu den Marken

• VGA und XGA sind Warenzeichen der International Business Machines Corporation. ●Macintosh ist ein eingetragenes Warenzeichen von Apple Inc.
• S-VGA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association.

Diese Bedienungsanleitung ist auf Recyclingpapier gedruckt.

Matsushita Electric Industrial Co., Ltd.

Webseite: http://www.panasonic.co.jp/global/
