BEDIENUNGSANLEITUNG TX-L50 ONKYO

Game-Rock ＊ 2 Game-Rock ＊ 2 Game-Action ＊ 4 Game-Sports Game-Sports Game-Rock ＊ 4

Game-Action ＊ 4 Game-Action ＊ 4 Game-Action ＊ 4 Game-Rock Game-Rock Game-Rock ＊ 4

Game-Rock ＊ 2 Game-Rock ＊ 2 Game-Action ＊ 4 Game-Sports Game-Sports Game-Rock ＊ 4

Game-Action ＊ 4 Game-Action ＊ 4 Game-Action ＊ 4 Game-Rock Game-Rock Game-Rock ＊ 4

Game-RPG ＊ 4 Game-RPG ＊ 4 Game-Action ＊ 4 Game-Action Game-Action Game-Rock ＊ 4

Game-Rock ＊ 4 Game-Rock ＊ 4 Game-Sports ＊ 4 Game-Sports Game-Sports AllCh Stereo ＊ 2

Game-Action ＊ 4 Game-Action ＊ 4 Game-Action ＊ 4 Game-Rock Game-Rock Game-Rock ＊ 4

Game-Rock ＊ 2 Game-Rock ＊ 2 Game-Action ＊ 4 Game-Sports Game-Sports Game-Rock ＊ 4

Game-Action ＊ 4 Game-Action ＊ 4 Game-Action ＊ 4 Game-Rock Game-Rock Game-Rock ＊ 4

2 9 4 0 2 6 9 3 A * > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

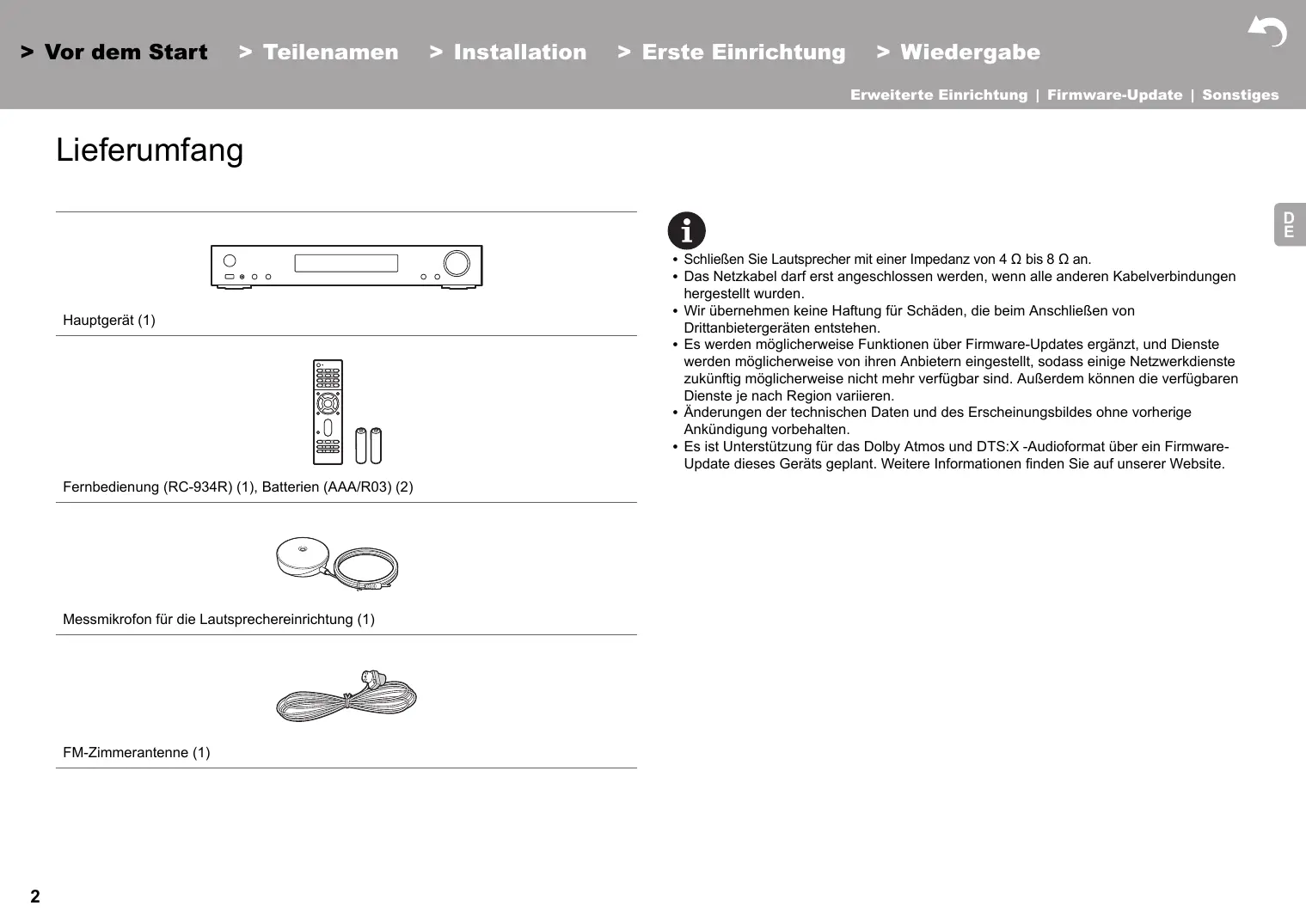

TX-L50 Bedienungsanleitung Vor dem Start Lieferumfang p. 2
Teilenamen Bedienfeld p. 3
Rückseite p. 4

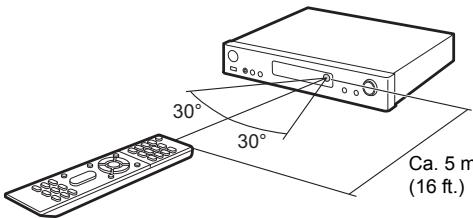

Fernbedienung p. 5
Display Installation p. 6

1. Anschließen der Lautsprecher ............................................ 7

2. Anschließen des Fernsehers ............................................ 10

3. Anschließen der HDMI-AV-Komponenten .........................11

4. Anschließen der Audio-Komponenten .............................. 12

5. Anschließen weiterer Kabel .............................................. 13

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Lieferumfang Vor dem Start

Hauptgerät (1) Fernbedienung (RC-934R) (1), Batterien (AAA/R03) (2) Messmikrofon für die Lautsprechereinrichtung (1) FM-Zimmerantenne (1)

0 Schließen Sie Lautsprecher mit einer Impedanz von 4 Ω bis 8 Ω an. 0 Das Netzkabel darf erst angeschlossen werden, wenn alle anderen Kabelverbindungen hergestellt wurden. 0 Wir übernehmen keine Haftung für Schäden, die beim Anschließen von Drittanbietergeräten entstehen. 0 Es werden möglicherweise Funktionen über Firmware-Updates ergänzt, und Dienste werden möglicherweise von ihren Anbietern eingestellt, sodass einige Netzwerkdienste zukünftig möglicherweise nicht mehr verfügbar sind. Außerdem können die verfügbaren Dienste je nach Region variieren. 0 Änderungen der technischen Daten und des Erscheinungsbildes ohne vorherige Ankündigung vorbehalten. 0 Es ist Unterstützung für das Dolby Atmos und DTS:X -Audioformat über ein FirmwareUpdate dieses Geräts geplant. Weitere Informationen finden Sie auf unserer Website. > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Bedienfeld Teilenamen

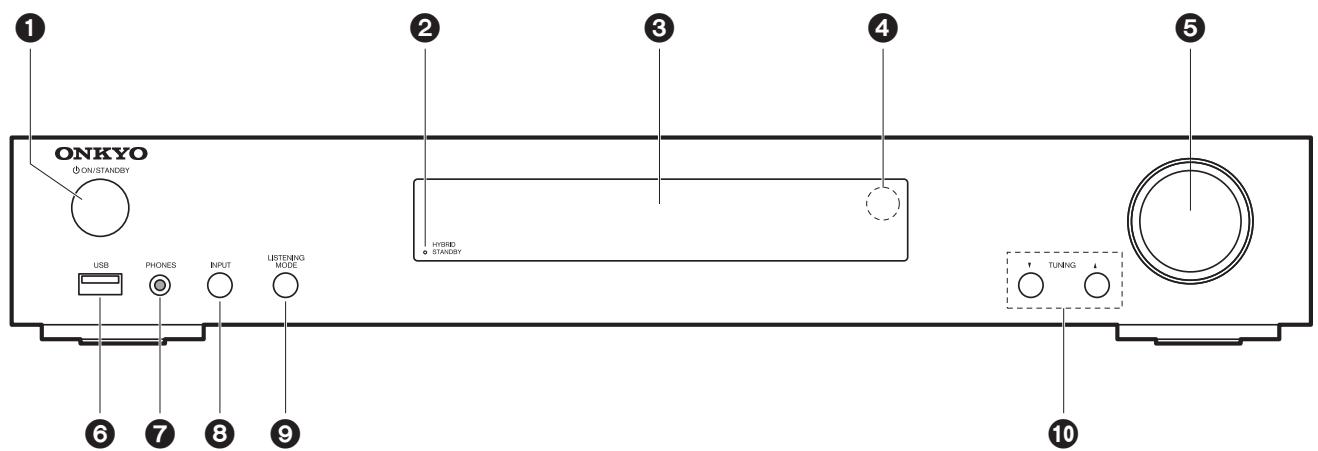

1. Í ON/STANDBY-Taste: Schalten Sie das Gerät ein bzw. in den Standby-Modus.

2. HYBRID STANDBY Anzeige: Leuchtet, wenn sich das Gerät im Standby-Modus befindet

und Funktionen aktiviert sind, die im Standby-Modus weiterhin ausgeführt werden, z. B. HDMI Standby Through oder Network Standby.

4. Fernbedienungssensor

5. Lautstärkeregler: Hiermit kann die Lautstärke geregelt werden.

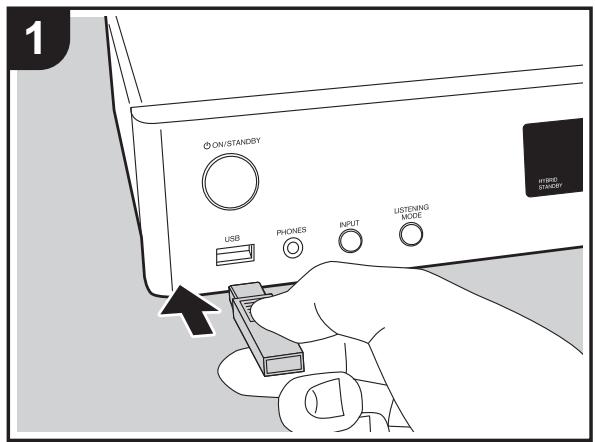

6. USB-Anschluss: Ein USB-Speichergerät wird angeschlossen, sodass die darauf

gespeicherten Musikdateien abgespielt werden können. Es können auch USB-Geräte über ein USB-Kabel mit Strom versorgt werden (maximal 5 V/1 A).

7. PHONES-Buchse: Hier können Stereokopfhörer mit Ministecker (φ 3,5 mm)

angeschlossen werden.

8. INPUT-Taste: Wechselt den Eingang, der wiedergegeben werden soll. (BD/DVD /

CBL/SAT / GAME / STRM BOX / CD / TV / PHONO / FM / NET / USB / BLUETOOTH)

9. LISTENING MODE-Tasten: Ermöglicht die Auswahl des Wiedergabemodus. (ÄP28)

10.TUNING4 3-Tasten: Geben Sie die Frequenz von FM-Radiosendern ein.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Rückseite

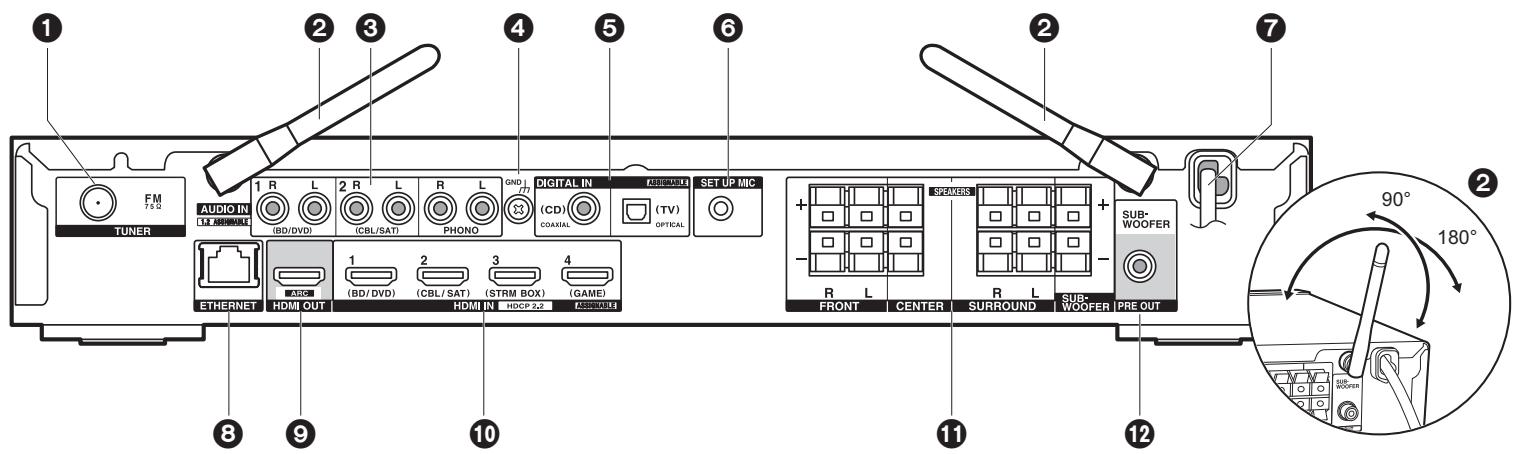

1. TUNER FM 75Ω-Buchse: Hier kann die mitgelieferte Antenne angeschlossen werden.

2. Kabellose Antenne: Richten Sie die Antenne bei Wi-Fi-Verbindungen oder Verwendung

von BLUETOOTH fähigen Geräten auf. In der Abbildung ist der Bewegungsspielraum der Antenne dargestellt. Bewegen Sie die Antenne nicht über diesen Spielraum hinaus, da es anderenfalls zu Beschädigungen kommen kann.

3. AUDIO IN-Buchsen: Hier können Audiosignale von Fernsehern oder AV-Komponenten

über ein analoges Audiokabel eingegeben werden.

4. GND Anschluss: Zum Anschluss des Erdungskabels des Plattenspielers.

5. DIGITAL IN OPTICAL/COAXIAL-Buchsen: Hier können digitale Audiosignale von

Fernsehern oder AV-Komponenten über ein digitales optisches Kabel oder ein digitales Koaxialkabel eingegeben werden.

6. SETUP MIC-Buchse: Zum Anschluss des mitgelieferten Messmikrofons für die

8. ETHERNET -Anschluss: Hier ist ein Netzwerkanschluss über ein Ethernet-Kabel möglich.

9. HDMI OUT-Buchse: Hier kann ein HDMI-Kabel angeschlossen werden, um Video- und

Audiosignale an einen Fernseher zu übertragen. 10.HDMI IN-Buchsen: Hier können Video- und Audiosignale über ein HDMI-Kabel eingegeben werden, das an eine AV-Komponente angeschlossen ist.

11. SPEAKERS-Anschlüsse: Hier können Lautsprecher oder Passiv-Subwoofer über

Lautsprecherkabel angeschlossen werden. 12.SUBWOOFER PRE OUT-Buchse: Hier kann ein aktiver Subwoofer mit einem SubwooferKabel angeschlossen werden. > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Fernbedienung

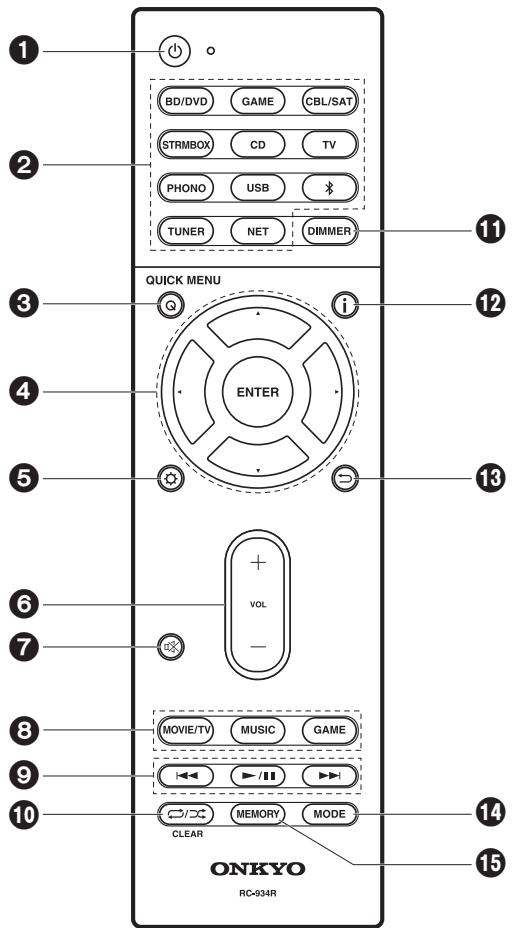

1. Í Taste: Hiermit wird das Gerät eingeschaltet bzw. in den Standby-Modus geschaltet.

2. Eingangsauswahltasten: Wechselt den Eingang, der wiedergegeben werden soll.

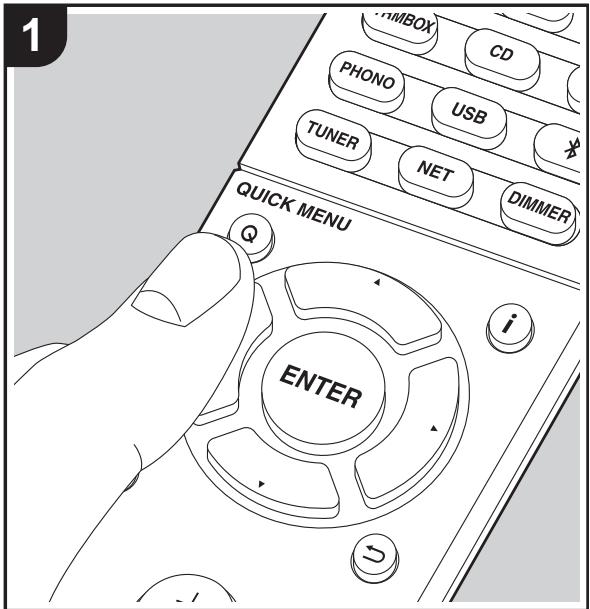

3. Q (QUICK MENU)-Taste: Hiermit können Sie allgemeine Einstellungen auf dem

Fernsehbildschirm vornehmen. (ÄP46)

4. Cursortasten, ENTER-Taste: Wählen Sie das Element mit den Cursortasten aus und

drücken Sie zum Bestätigen ENTER. Taste: Zeigt das Setup-Menü an. (ÄP49)

6. Lautstärketasten: Ermöglicht die Anpassung der Lautstärke. Diese Taste hebt auch die

Stummschaltung auf. Taste: Schaltet den Ton vorübergehend aus. Drücken Sie die Taste erneut, um die Stummschaltung aufzuheben.

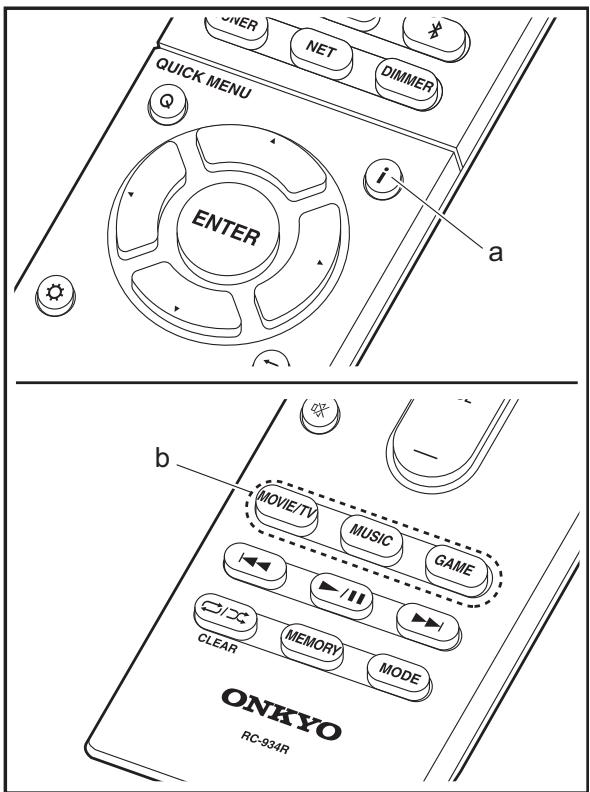

8. Wiedergabemodustasten: Ermöglicht die Auswahl des Wiedergabemodus. (ÄP28)

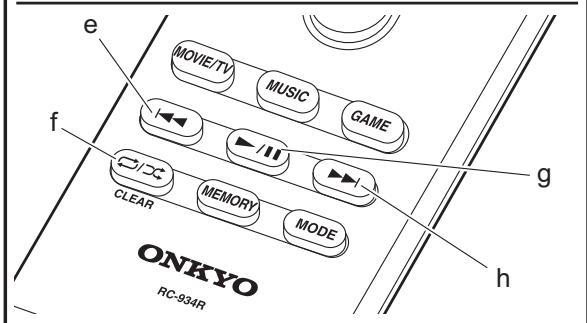

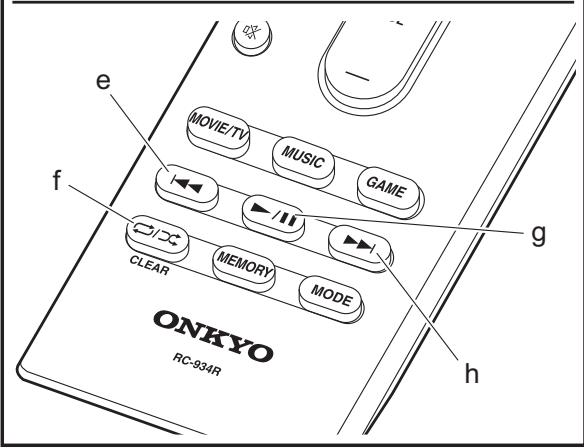

9. Wiedergabetasten: Hiermit kann die Wiedergabe von Music Server oder USB gestartet

werden. Taste: Hiermit können Wiederholungs- und Zufallsmodus bei der Wiedergabe von Music Server oder USB aktiviert werden. CLEAR Taste: Hiermit werden bei der Texteingabe auf dem Fernsehbildschirm alle Zeichen gelöscht.

11. DIMMER Taste: Sie können die Helligkeit des Displays in drei Schritten anpassen. Sie

kann nicht vollständig ausgeschaltet werden.

12. -Taste: Schaltet die Informationen auf der Anzeige um.

Taste: Hiermit wird die vorige Anzeige während der Einstellung wiederhergestellt. 14.MODE Taste: Hiermit wird bei der FM-Sendersuche zwischen automatischer und manueller Suche gewechselt. 15.MEMORY Taste: Hiermit können FM-Radiosender registriert werden.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Display

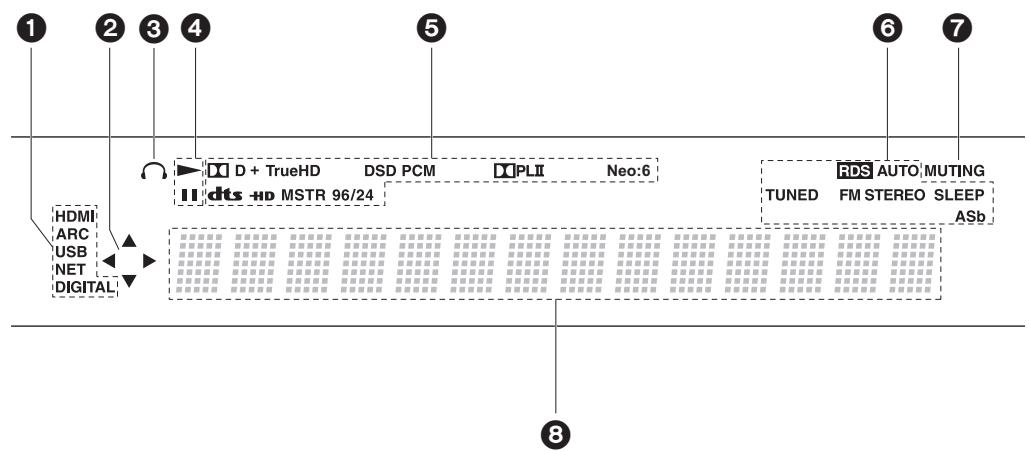

1. Leuchtet unter den folgenden Bedingungen.

HDMI: HDMI-Signale werden eingegeben und ausgewählt. ARC: Audiosignale vom ARC-kompatiblen TV-Gerät werden eingegeben und ausgewählt. USB: "USB" wurde mit dem Eingangsselektor ausgewählt, das Gerät ist über USB angeschlossen, und das USB-Gerät wurde ausgewählt. Blinkt, wenn das USB-Gerät nicht korrekt angeschlossen wurde. NET: "NET" wurde mit dem Eingangsselektor ausgewählt, und das Gerät ist mit dem Netzwerk verbunden. Blinkt, wenn die Verbindung mit dem Netzwerk nicht korrekt ist. DIGITAL: Digitale Signale werden eingegeben, und der digitale Eingangsselektor ist ausgewählt.

2. Leuchtet, wenn der "NET"- oder "USB"-Eingangsselektor bedient wird, um anzuzeigen,

dass Bedienvorgänge mit den Cursortasten der Fernbedienung möglich sind, z. B. beim Anzeigen von Track-Listen.

3. Leuchtet, wenn Kopfhörer angeschlossen sind.

4. Leuchtet, wenn der "NET"- oder "USB" Eingangsselektor bedient wird und Tracks

wiedergegeben oder pausiert werden.

5. Leuchtet je nach Typ der digitalen Audioeingangssignale und nach Wiedergabemodus.

6. Leuchtet unter den folgenden Bedingungen.

RDS: Es werden RDS-Übertragungen empfangen. AUTO: Wenn der Tuning-Modus Auto ist.

TUNED: Es wird FM-Radio empfangen. FM STEREO: Es wird FM-Stereo empfangen. SLEEP: Der Sleeptimer wurde eingestellt. ASb: Bei aktivierter Auto Standby-Funktion. (ÄP60)

7. Blinkt, wenn die Stummschaltung aktiv ist.

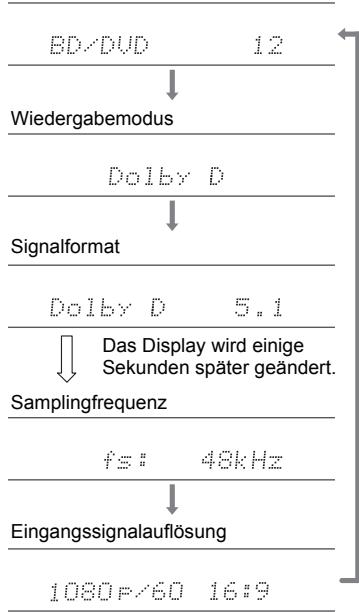

8. Zeigt verschiedene Informationen zu den Eingangssignalen an. Zeichen, die auf diesem

Gerät nicht dargestellt werden können, werden durch Sternchen ( ＊ ) ersetzt.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

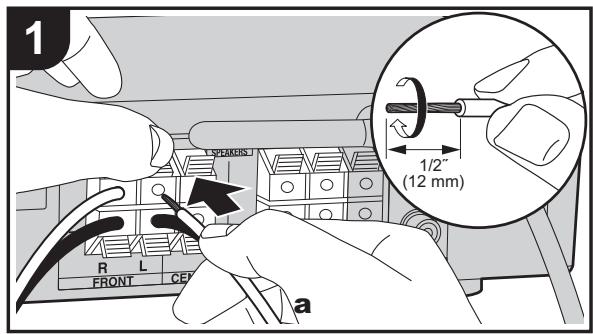

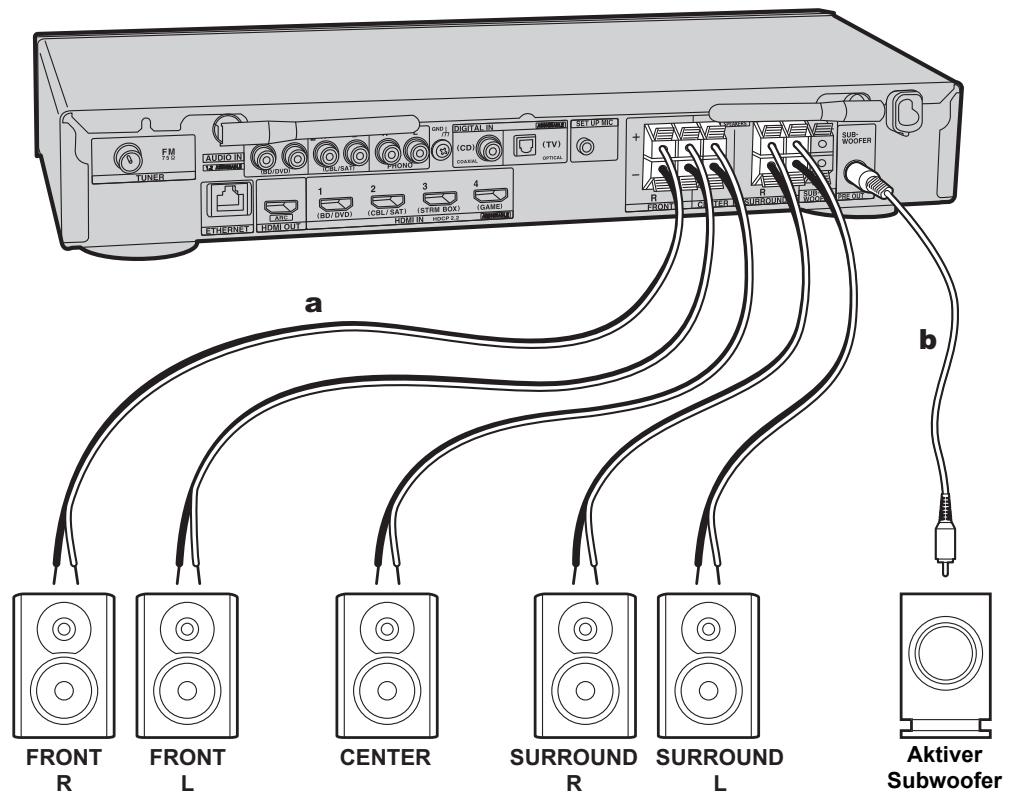

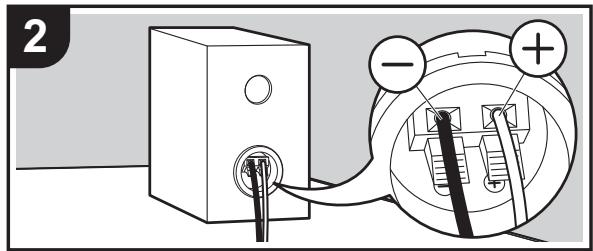

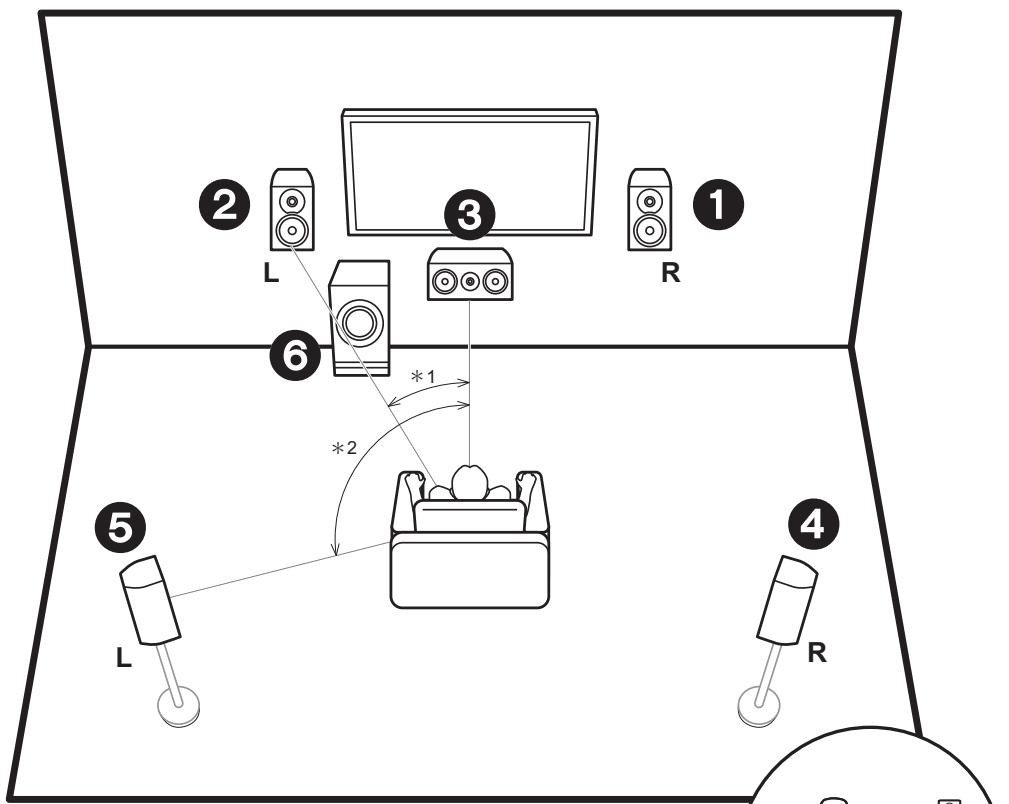

1. Anschließen der Lautsprecher

Uber die Frontlautsprecher wird Front-Stereoklang ausgegeben, uber einen Center-Lautsprecher wird CenterKlang wie Dialoge und Gesang ausgegeben. Die SurroundLautsprecher erzeugen das hintere Klangfeld. Der aktive Subwoofer gibt Bassklange wieder und erzeugt volle Klangfelder. Frontlautsprecher sollten in Kopfhöhe, SurroundLautsprecher etwas höher platziert werden. Der CenterLautsprecher sollten der Hörposition zugewandt platziert werden. Der aktive Subwoofer sollte vorne platziert werden. Wird er zwischen Center-Lautsprecher und einem Frontlautsprecher platziert, so ergibt sich auch bei Wiedergabe von Musik ein natürlicher Klang.

＊ 1: 22e bis 30e, ＊ 2: 120e 1 2 Frontlautsprecher 3 Center-Lautsprecher 4 5 Surround-Lautsprecher 6 Subwoofer

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

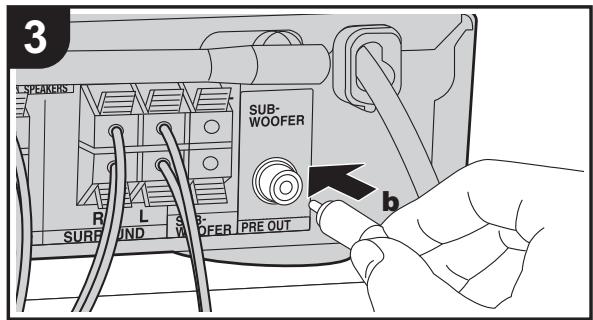

a Lautsprecherkabel, b Subwoofer-Kabel

Aktiver Subwoofer > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Informationen zum Anschließen des Lautsprechersystems entnehmen Sie der Abbildung. Verdrillen Sie die Drähte der Lautsprecherkabel, bis sie fest sind, bevor Sie sie in die SPEAKERS-Klemmen stecken. Verbinden Sie die Buchsen des Geräts und die der Lautsprecher für jeden Kanal korrekt miteinander (i zu i und j zu j). Wenn die Verbindung falsch ausgeführt wird, können die Bässe aufgrund der Phasenumkehr schwach sein. Es kann ein aktiver oder passiver Subwoofer angeschlossen werden. Verwenden Sie zum Anschließen eines aktiven Subwoofers ein Subwoofer-Kabel und die SUBWOOFER PRE OUT-Buchse. Verwenden Sie zum Anschließen eines passiven Subwoofers Lautsprecherkabel und die SPEAKERS-Klemmen wie unten gezeigt.

Setup 0 Einstellungen für die Konfiguration der angeschlossenen Lautsprecher müssen in "1. AccuEQ Room Calibration" (ÄP15) in Initial Setup erfolgen. Vergewissern Sie sich, dass beim Anschließen der Kabel die freiliegenden Drähte nicht aus den Lautsprecheranschlüssen herausragen. Wenn die freiliegenden Lautsprecherdrähte die Geräterückwand berühren oder das (+)- und das (–)-Kabel einander berühren, wird die Schutzschaltung aktiviert. (ÄP65)

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

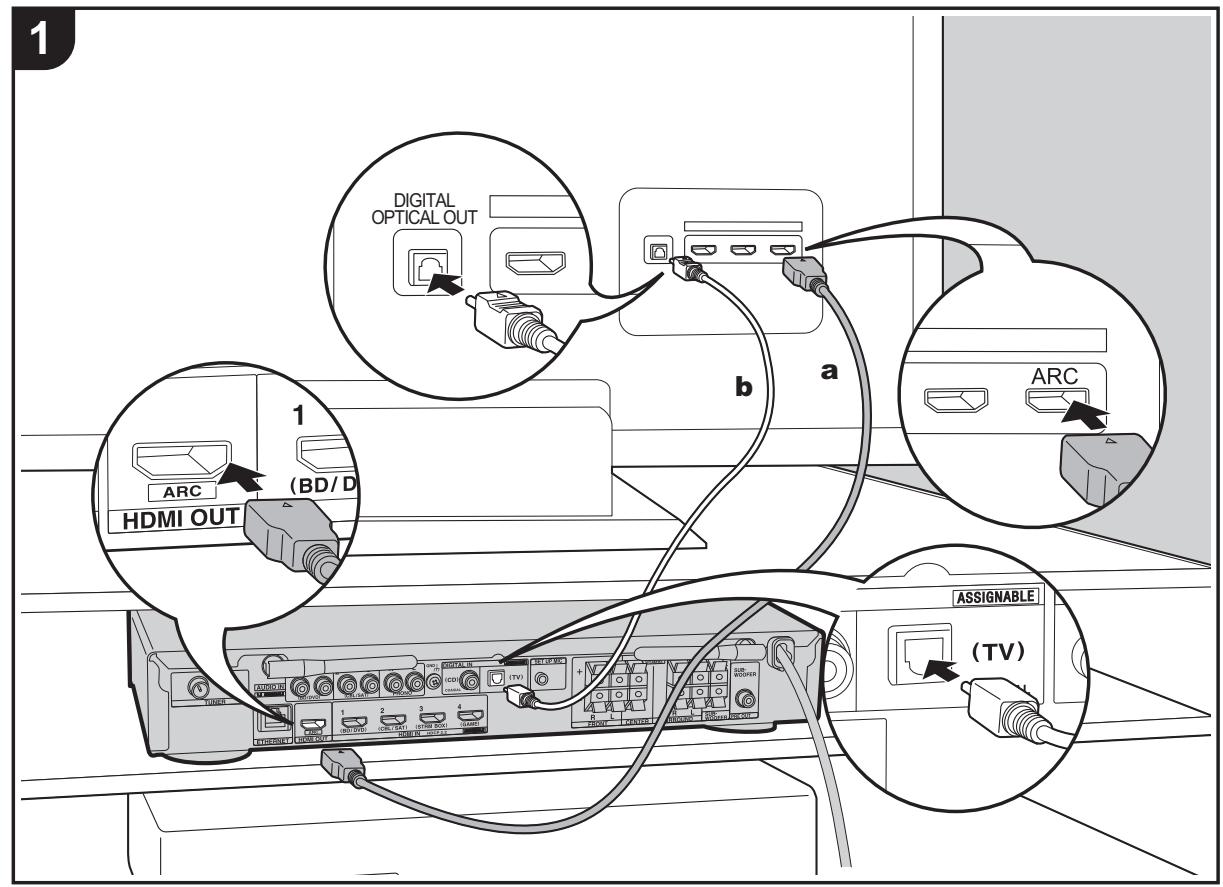

2. Anschließen des Fernsehers

Verwenden Sie bei ARC-fähigen Fernsehern (Audio Return Channel) (ÄP72) ein HDMI-Kabel und nehmen Sie den Anschluss entsprechend Abbildung "a" vor. Wählen Sie beim Anschließen eine HDMI IN-Buchse am Fernseher aus, von der ARC unterstützt wird. DIGITAL OPTICAL OUT An Nicht-ARC-Fernseher Verwenden Sie bei nicht ARC-fähigen Fernsehern (Audio Return Channel) sowohl das HDMI-Kabel wie in Abbildung "a" als auch das digitale optische Kabel wie in Abbildung "b".

Setup 0 Es sind bestimmte Einstellungen erforderlich, um die ARC-Funktion zu verwenden. Wählen Sie "Yes" in "4. Audio Return Channel" (ÄP16) unter Initial Setup aus. 0 Anweisungen zum Anschließen und Einrichten des Fernsehers finden Sie in der Bedienungsanleitung des Fernsehers. a HDMI-Kabel, b Digitales optisches Kabel

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

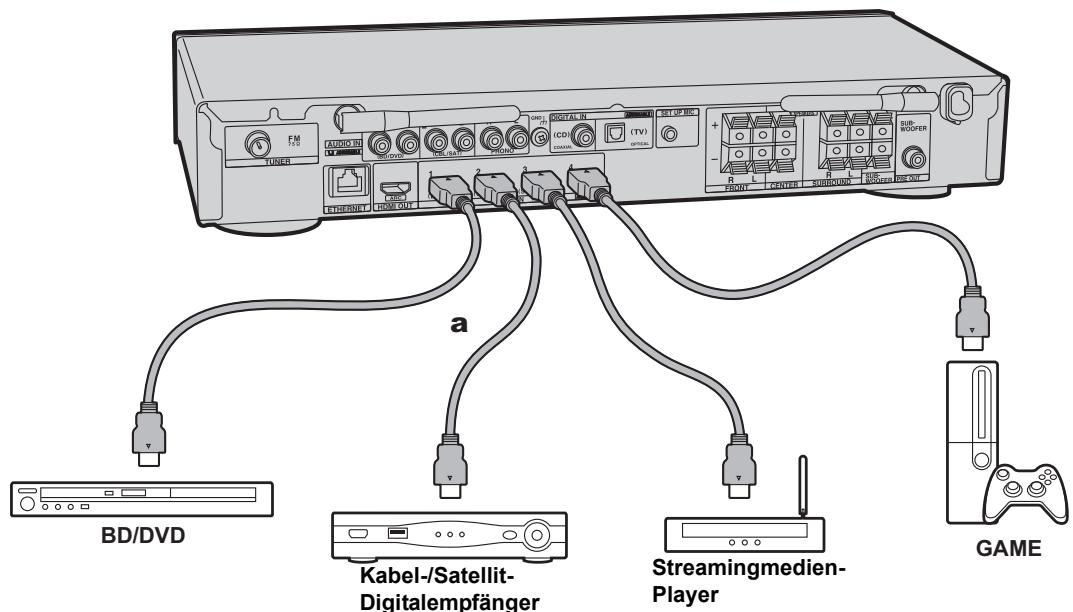

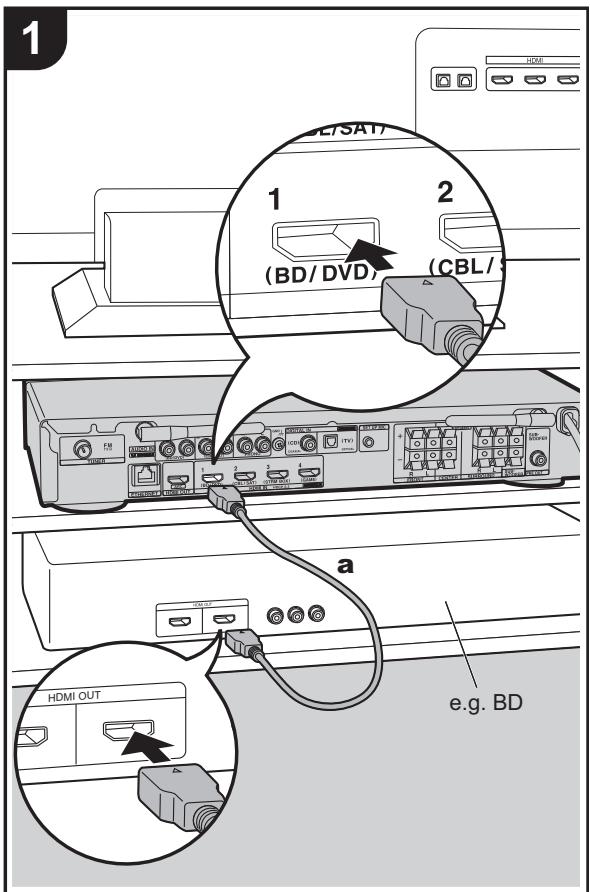

3. Anschließen der HDMI-AV-Komponenten

BD/DVD StreamingmedienPlayer Kabel-/SatellitDigitalempfänger HDMI OUT a HDMI-Kabel e.g. BD Dies ist eine Beispielverbindung mit einer AV-Komponente mit HDMI-Buchse. Wenn eine AV-Komponente angeschlossen ist, die dem CEC-Standard (Consumer Electronics Control) entspricht, können Funktionen wie die HDMI CEC-Funktion, die mit dem Eingangsselektor verknüpft ist, sowie die HDMI Standby Through-Funktion verwendet werden, mit der Video und Audio von AVKomponenten auch dann über den Fernseher wiedergegeben werden können, wenn dieses Gerät sich im Standby-Modus befindet. (ÄP72) 0 Verwenden Sie das Hochgeschwindigkeits-HDMI-Kabel, um ein 4K- oder 1080p-Video wiederzugeben. GAME Setup 0 Es sind Einstellungen erforderlich, um die Funktionen HDMI CEC und HDMI Standby Through zu verwenden. (ÄP56) Nehmen Sie Einstellungen vor, wenn alle Anschlüsse vollständig sind. 0 Um digitalen Surround-Sound wie Dolby Digital wiederzugeben, muss der Audioausgang am angeschlossenen Blu-ray-Disc-Player oder sonstigen Gerät auf "Bitstream output" eingestellt sein.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

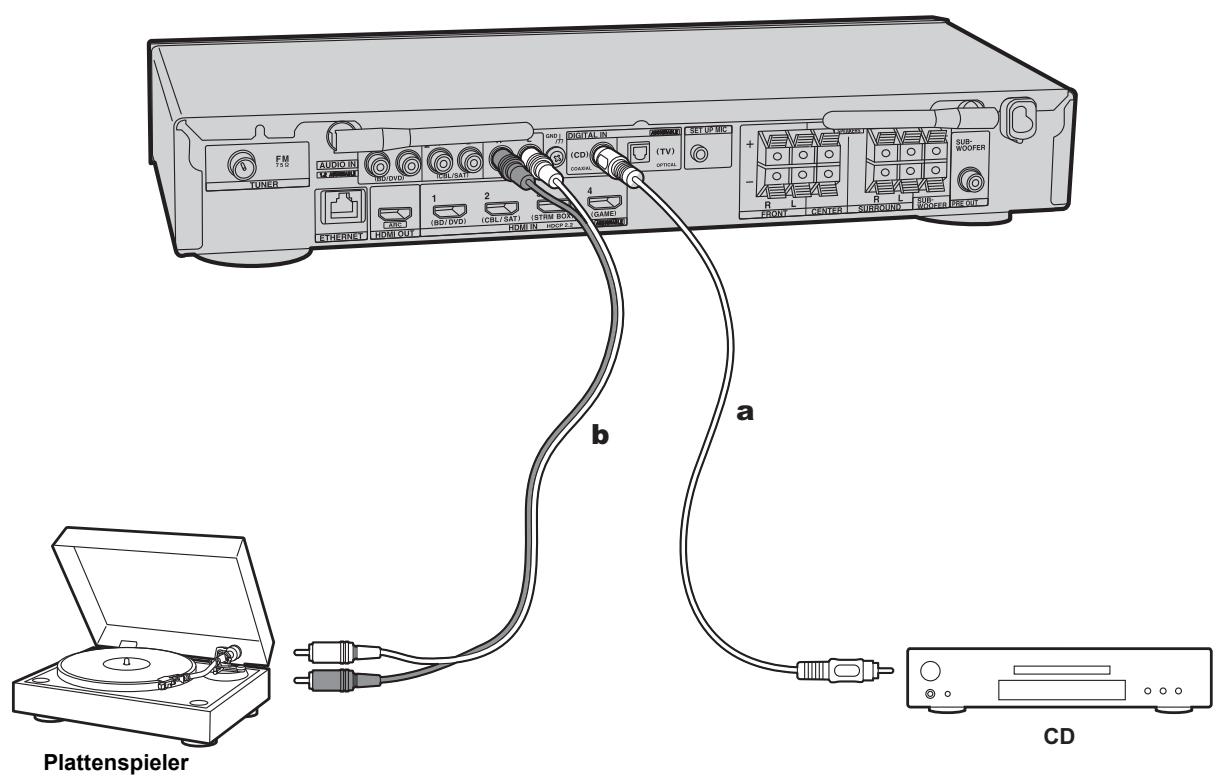

4. Anschließen der Audio-Komponenten

Anschließen eines CD-Players Verwenden Sie ein digitales Koaxialkabel, um einen CDPlayer an die DIGITAL IN COAXIAL-Buchse anzuschließen. Anschließen eines Plattenspielers Sie können auch einen Plattenspieler mit einem MMTonabnehmer an die PHONO-Buchse anschließen. 0 Wenn der Plattenspieler über einen eingebauten Audioequalizer verfügt, schließen Sie ihn an eine andere AUDIO IN-Buchse als die PHONO-Buchse an. Wenn der Plattenspieler über einen MC-Tonabnehmer verfügt, installieren Sie einen kompatiblen Audioequalizer zwischen den Plattenspieler und dieses Gerät. Verwenden Sie eine beliebige AUDIO IN-Buchse, jedoch nicht die PHONO-Buchse.

Wenn der Plattenspieler ein Erdungskabel hat, schließen Sie es an den GND-Anschluss an diesem Gerät an.

Plattenspieler a Digitales Koaxialkabel, b Analoges Audiokabel

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

5. Anschließen weiterer Kabel

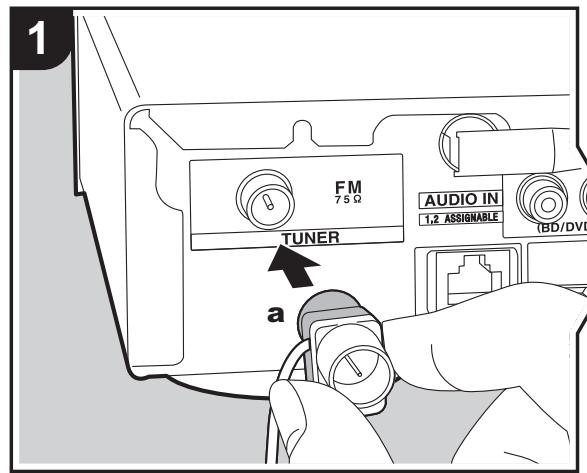

Verbinden Sie die mitgelieferte FM-Zimmerantenne mit dem TUNER FM 75Ω-Anschluss. Während das Radio eingeschaltet ist, bewegen Sie die Zimmerantenne durch den Raum, bis Sie die Position mit dem besten Empfang ermittelt haben.

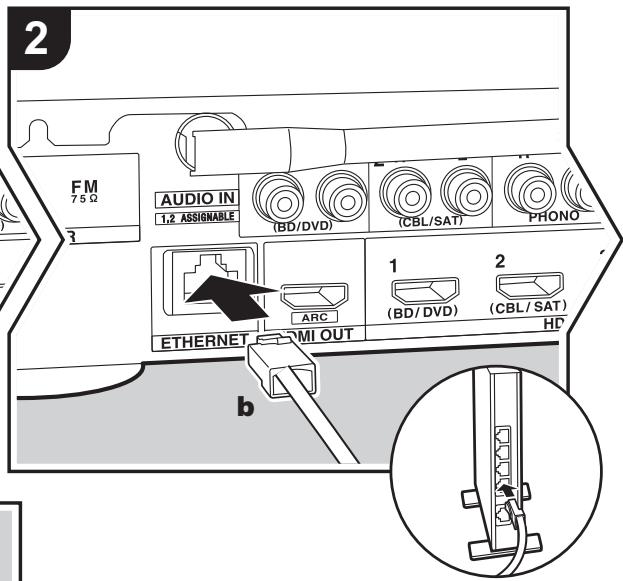

Verbinden Sie dieses Gerät über LAN oder WLAN (Wireless LAN) mit dem Netzwerk. Sie können Netzwerkfunktionen wie Internetradio genießen, wenn Sie das Gerät mit einem Netzwerk verbinden. Bei kabelgebundenem LAN schließen Sie ein Ethernet-Kabel an die ETHERNET-Buchse an (siehe Abbildung). Zum Verbinden über WLAN wählen Sie "Wireless" in "3. Network Connection" (ÄP16) bei der ersten Einrichtung (Initial Setup) aus, dann die gewünschte Einstellungsmethode, dann folgen Sie zum Einrichten der Verbindung den Anweisungen auf dem Bildschirm. Netzkabelanschluss

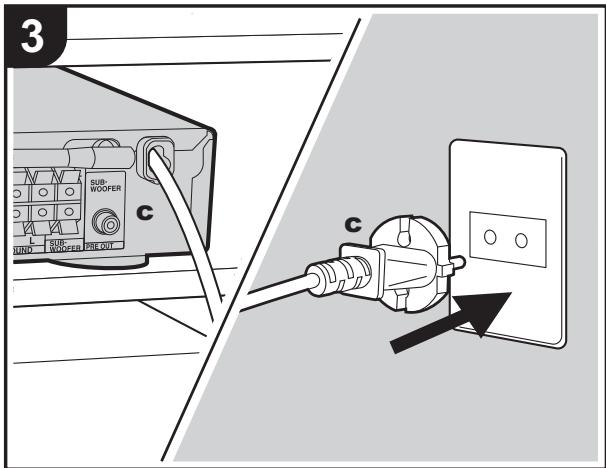

Schließen Sie das Netzkabel dieses Geräts erst dann an, wenn alle anderen Anschlüsse vollständig sind. a FM-Zimmerantenne, b Ethernet-Kabel, c Netzkabel

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Erste Einrichtung mit dem automatischen Startup-Assistenten Erste Einrichtung

Initial Setup startet automatisch

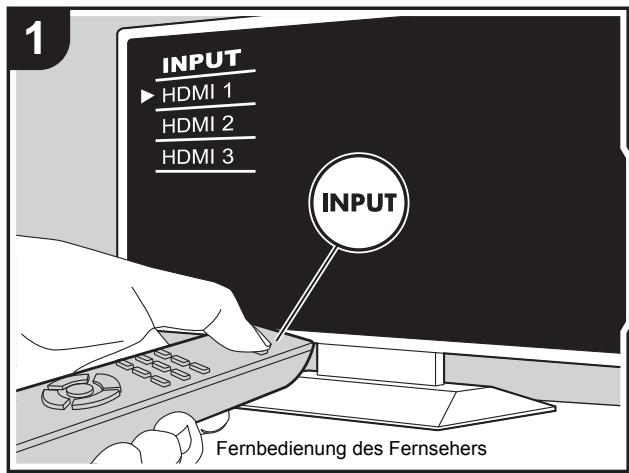

1. Schalten Sie den Eingang des Fernsehers auf

denjenigen, der mit dem Gerät belegt ist.

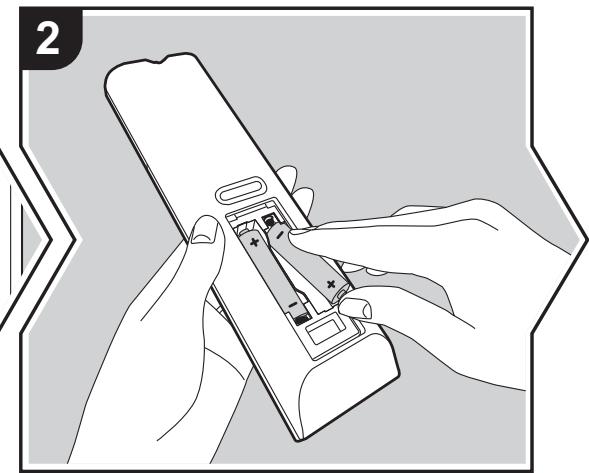

2. Setzen Sie Batterien in die Fernbedienung dieses Geräts

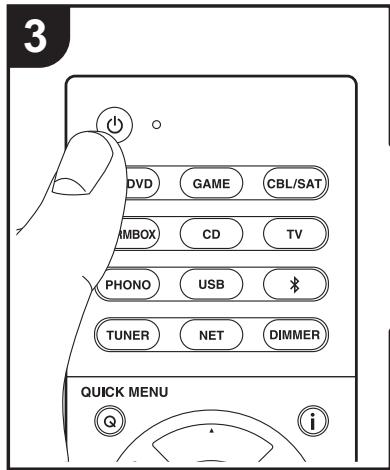

3. Drücken Sie Í auf der Fernbedienung. Wenn Sie dieses

Gerät erstmalig einschalten, wird auf dem TV-Gerät automatisch der Bildschirm Initial Setup angezeigt, auf dem Sie die erforderlichen Einstellungen für die Inbetriebnahme vornehmen können. Initial Setup Language Select English Deutsch Français Español Italiano Fernbedienung des Fernsehers Nederlands Svenska Русский язык

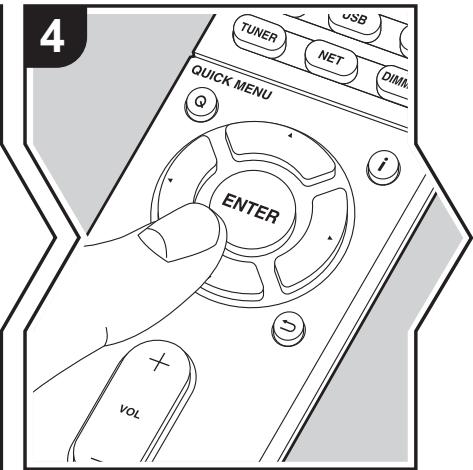

4. Folgen Sie den Anweisungen auf dem Bildschirm, um die

Option mit dem Cursors der Fernbedienung auszuwählen, und drücken Sie ENTER, um Ihre Auswahl zu bestätigen. 0 Um zum vorigen Bildschirm zurückzukehren, drücken Sie Zum Wiederholen Initial Setup: Wenn Sie den Vorgang abbrechen oder die Einstellungen der ersten Einrichtung Initial Setup ändern möchten, drücken Sie auf der Fernbedienung, wählen "6. Miscellaneous" – "Initial Setup" im Setup-Menü aus und drücken ENTER. Um die Anzeigesprache erneut auszuwählen, drücken Sie "OSD Language". (ÄP49)

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

1. AccuEQ Room Calibration

Platzieren Sie das mitgelieferte Mikrofon zur Lautsprechereinstellung in Hörposition und messen Sie die von den Lautsprechern ausgegebenen Testtöne. Die optimalen Lautstärkepegel, Crossoverfrequenzen und Abstände zur Hörposition werden von diesem Gerät automatisch für jeden Lautsprecher ermittelt. Außerdem werden die Equalizer für jeden Lautsprecher automatisch angepasst, und es wird eine Korrektur der Verzerrung durch die akustische Beschaffenheit des Raums vorgenommen. 0 Die Kalibrierung dauert insgesamt 3 bis 12 Minuten. Berücksichtigen Sie, dass die Testtöne von den Lautsprechern beim Messvorgang bei hohem Lautstärkepegel erfolgen. Achten Sie darauf, dass es im Raum während der Messung so leise wie möglich ist. 0 Wenn die Stromzufuhr plötzlich unterbrochen wird, sind die Lautsprecherkabel möglicherweise mit der Geräterückseite oder anderen Kabeln in Kontakt gekommen, und die Schutzschaltung wurde ausgelöst. Verdrillen Sie die Litze und vergewissern Sie sich, dass sie nach dem Anschließen nicht aus den Lautsprecherklemmen herausragen. SETUP MIC Wenn Sie das Mikrofon zur Lautsprechereinstellung auf einem Stativ platzieren, gehen Sie entsprechend der Abbildung vor. 0 Um die AccuEQ Room Calibration abzubrechen, trennen Sie das Mikrofon zur Lautsprechereinstellung ab.

2. Wählen Sie die aktuelle Lautsprecherkonfiguration aus.

des Subwoofers. Die niedrigen Frequenzen des Subwoofers sind möglicherweise nicht eindeutig zu hören. Stellen Sie den Lautstärkepegel mindestens auf die Hälfte ein.

3. Es werden Testtöne ausgegeben. Zunächst werden die

angeschlossenen Lautsprecher sowie die Umgebungsgeräusche ermittelt.

4. Bei Anzeige der Messergebnisse wählen Sie "Next" aus

und drücken ENTER auf der Fernbedienung. Es werden erneut Testtöne ausgegeben, und es werden automatisch Einstellungen wie optimaler Lautstärkepegel und Crossover-Frequenz vorgenommen.

5. Wenn die Messung abgeschlossen ist, wird das

Messergebnis angezeigt. Drücken Sie die Cursortasten W/X auf der Fernbedienung, um die Einstellungen zu überprüfen. Drücken Sie ENTER, wenn "Save" ausgewählt ist, um die Einstellungen zu speichern.

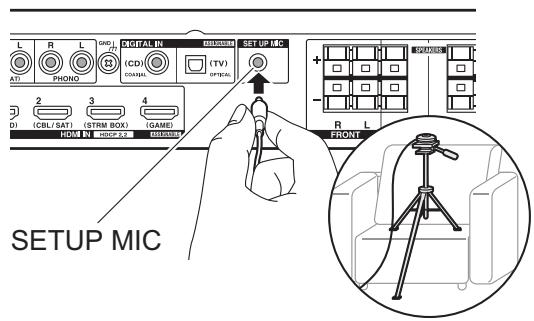

1. Platzieren Sie das mitgelieferte

Lautsprechereinstellungsmikrofon in Hörposition und verbinden Sie es mit der SETUP MIC-Buchse am Hauptgerät. Subwoofer Yes Save Cancel Select how many speakers you have. Next Die Darstellung auf dem Bildschirm ändert sich entsprechend der Kanalanzahl, die Sie unter "Speaker Channels" auswählen. Berücksichtigen Sie die aktuelle Darstellung, wenn Sie die Einstellungen vornehmen. Verwenden Sie diesen Bildschirm außerdem, um anzugeben, ob Sie einen Subwoofer angeschlossen haben. 0 Wenn Sie einen Subwoofer angeschlossen haben, überprüfen Sie den Einschaltstatus und die Lautstärke

6. Wählen Sie aus, ob Sie die Equalizer-Funktion zur

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Wählen Sie zum Aktivieren "On (All Channels)" aus. Wählen Sie zum Deaktivieren der Frontlautsprecher "On (Except Front Left / Right)" aus.

7. Trennen Sie das Mikrofon zur Lautsprechereinstellung

ab. Sie können keine anderen Menüoptionen verwenden, solange das Mikrofon angeschlossen ist.

2. Source Connection

Vergewissern Sie sich, dass alle Eingangsquellen korrekt angeschlossen sind. Folgen Sie den Anweisungen, wählen Sie die zu bestätigende Eingangsquelle aus, starten Sie die Wiedergabe vom ausgewählten Player und vergewissern Sie sich, dass sowohl Bildausgabe über den Fernseher als auch Klangausgabe erfolgen.

3. Network Connection

Richten Sie die WLAN-Verbindung mit einem Zugangspunkt wie einem WLAN-Router ein. Es gibt die folgenden beiden WLAN-Anschlussmöglichkeiten: "Scan Networks": Suchen Sie mit diesem Gerät nach einem Zugangspunkt. Bringen Sie zuvor die SSID des Zugangspunkts in Erfahrung. "Use iOS Device (iOS7 or later)": Teilen Sie die WLANEinstellungen des iOS-Geräts mit diesem Gerät. Wenn Sie "Scan Networks" auswählen, gibt es zwei weitere mögliche Verbindungsmethoden. Überprüfen Sie Folgendes: 0 "Enter Password": Geben Sie das Passwort bzw. den Schlüssel für den Zugangspunkt ein, mit dem eine Verbindung hergestellt werden soll. 0 "Push Button": Wenn der Zugangspunkt über eine Taste zum automatischen Verbinden verfügt, können Sie die Verbindung ohne Passworteingabe herstellen. 0 Wird die SSID des Zugangspunkts nicht angezeigt, so wählen Sie im Bildschirm mit der SSID-Liste "Other..." mit

der X-Taste auf der Fernbedienung aus, drücken ENTER und folgen den Anweisungen auf dem Bildschirm. Wi-Fi Setup Ðáóó÷ïòä

When finished, select the "OK" key. All Erase Hide/Show A/a Tastatureingabe: Zum Wechseln zwischen Groß- und Kleinschreibung wählen Sie "A/a" auf dem Bildschirm aus und drücken ENTER. Um auszuwählen, ob das Passwort mit " ＊ " maskiert oder im Klartext angezeigt werden soll, drücken Sie MEMORY auf der Fernbedienung. Mit CLEAR werden alle eingegebenen Zeichen gelöscht. Datenschutzerklärung: Bei der Einrichtung des Netzwerks werden Sie aufgefordert, die Datenschutzerklärung zu akzeptieren. Wählen Sie "Yes" und drücken Sie ENTER, um die Datenschutzerklärung zu akzeptieren.

4. Audio Return Channel

Wenn Sie einen Fernseher angeschlossen haben, von dem ARC unterstützt wird, wählen Sie "Yes" aus. Die ARCEinstellung dieses Geräts wird aktiviert, und Sie können die Audiosignale des Fernsehers über dieses Gerät ausgeben. 0 Wenn Sie "Yes" auswählen, ist die HDMI CEC-Funktion aktiviert, und der Stromverbrauch ist im Standby-Modus erhöht.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Wiedergabe von AV-Komponenten Wiedergabe Grundlegende Funktionen

Führen Sie die Wiedergabe einer AV-Komponente oder eines TV-Geräts aus, die/das über ein HDMI-Kabel oder ein anderes Kabel mit diesem Gerät verbunden ist.

1. Schalten Sie den Eingang des Fernsehers auf

denjenigen, der mit dem Gerät belegt ist.

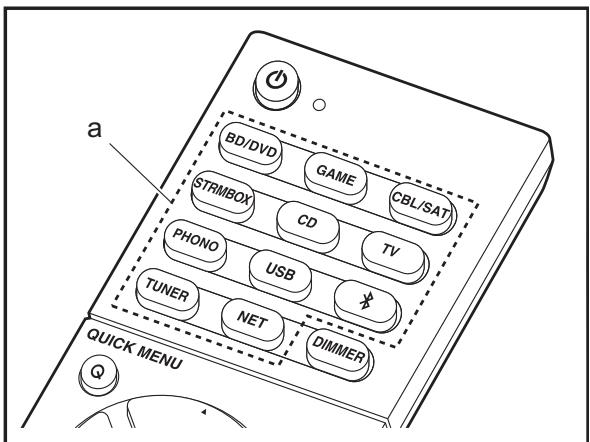

2. Drücken Sie auf der Fernbedienung den

Eingangsselektor (a) mit dem Namen der Buchse, an die der Player angeschlossen ist, um den entsprechenden Eingang auszuwählen. Drücken Sie beispielsweise BD/DVD, um den Player wiederzugeben, der an die BD/DVD-Buchse angeschlossen ist. Drücken Sie TV, um den Fernsehton wiederzugeben. 0 Beachten Sie, dass der Eingang automatisch gewechselt wird, wenn die CEC-Linkfunktion verfügbar ist und ein CEC-kompatibler Fernseher bzw. Player mithilfe einer HDMI-Verbindung an dieses Gerät angeschlossen wird.

3. Starten Sie die Wiedergabe am Player.

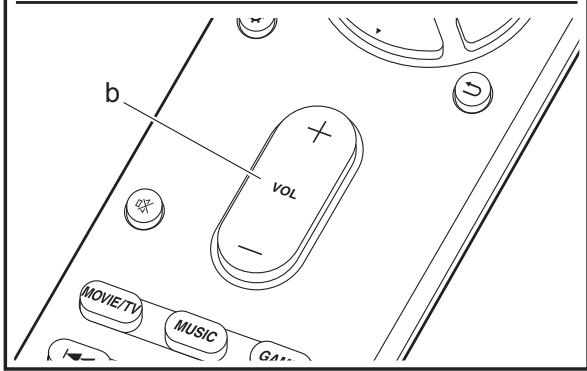

4. Passen Sie die Lautstärke mit VOL+/– (b) an.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Internetradio Grundlegende Funktionen

Wenn dieses Gerät mit einem Netzwerk verbunden ist, können Sie TuneIn und weitere voreingestellte Internetradio-Dienste wiedergeben. Je nach Internetradio-Service muss der Benutzer sich möglicherweise zunächst vom Computer aus registrieren.

1. Schalten Sie den Eingang des Fernsehers auf

denjenigen, der mit dem Gerät belegt ist.

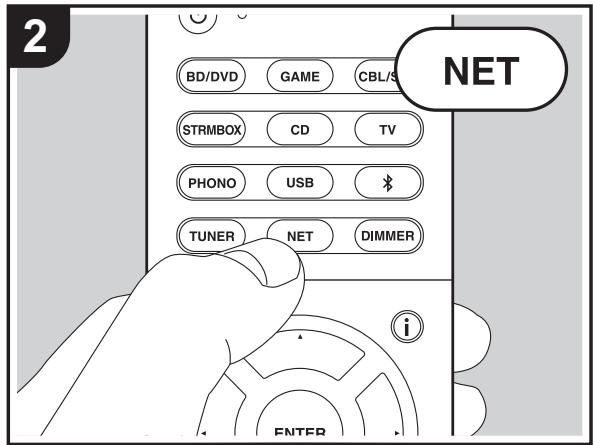

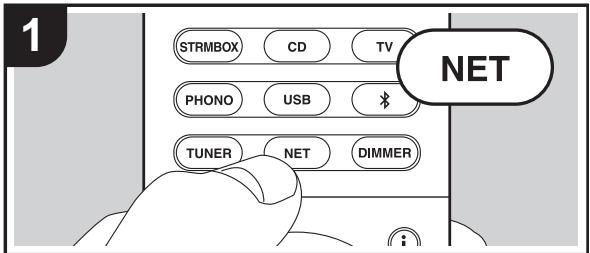

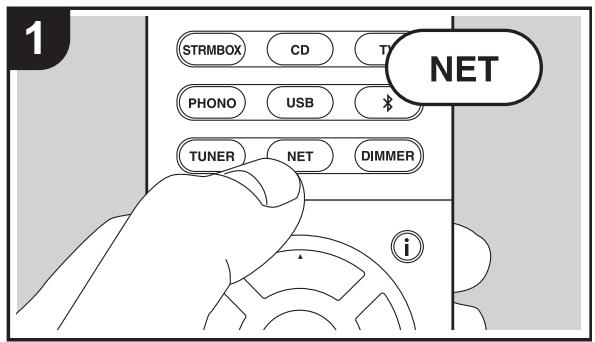

2. Drücken Sie NET auf der Fernbedienung.

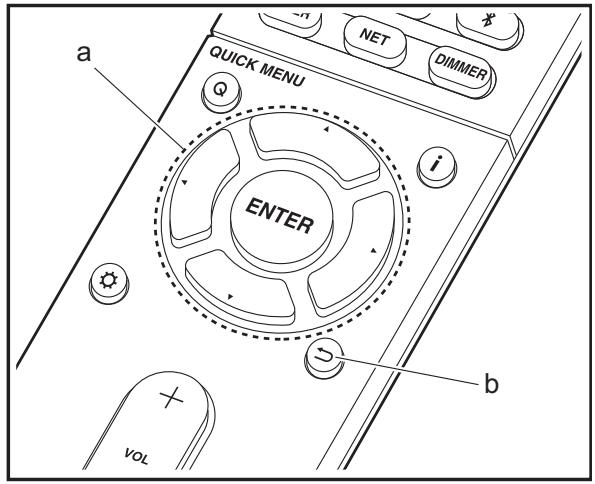

3. Folgen Sie den Anweisungen auf dem Bildschirm, um mit

den Cursortasten Radiosender und Programme auszuwählen, und drücken Sie dann ENTER (a), um wiederzugeben. Die Wiedergabe beginnt, wenn der Buffer 100 % erreicht hat. 0 Drücken Sie (b), um zum vorigen Bildschirm zurückzukehren. 0 Wenn Sie keinen Netzwerkdienst auswählen können, ist die Auswahl nach dem Starten der Netzwerkfunktion verfügbar. Informationen zum TuneIn Radio Drücken Sie ENTER auf der Fernbedienung, um während der Wiedergabe das TuneIn Radio zu öffnen. Add to My Presets: Registriert den übertragenen Radiosender oder das übertragene Programm in "My Presets". Nach erfolgter Registrierung wird "My Presets" in

der Ebene unter TuneIn Radio angezeigt. Um die Wiedergabe zu starten, wählen Sie das gewünschte Programm unter "My Presets" aus. Remove from My Presets: Löscht einen Radiosender oder ein Programm aus "My Presets" im TuneIn Radio.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Spotify Grundlegende Funktionen

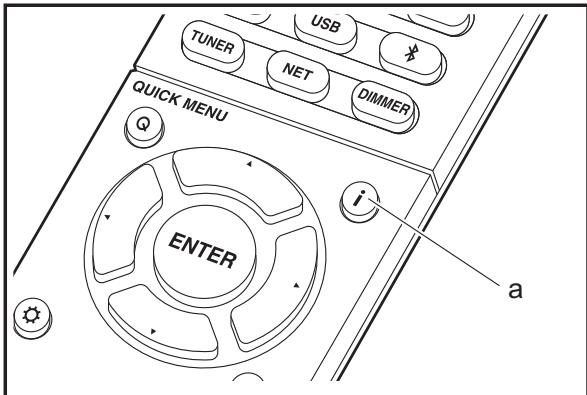

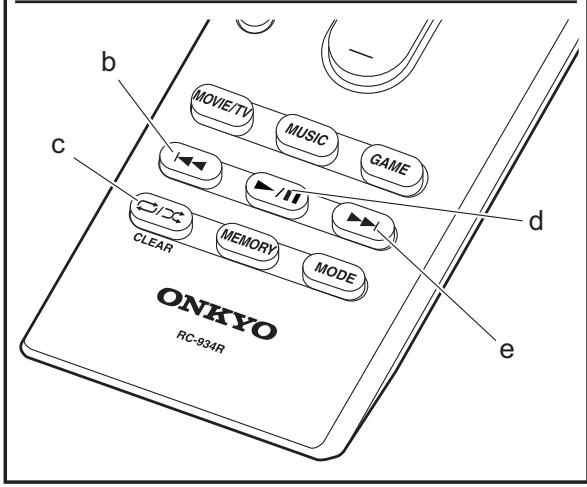

Die Wiedergabe von Spotify Connect ist möglich, wenn Sie dieses Gerät mit dem Netzwerk verbinden, mit dem auch Ihr Smartphone oder Tablet verbunden ist. Zum Verwenden von Spotify Connect muss die Spotify-App auf Ihrem Smartphone oder Tablet installiert sein, und Sie müssen über ein Spotify-Premiumkonto verfügen.

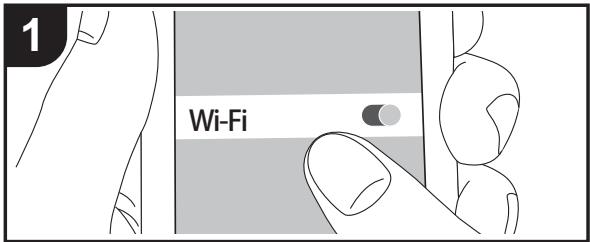

1. Verbinden Sie das Smartphone mit dem gleichen

Netzwerk wie dieses Gerät.

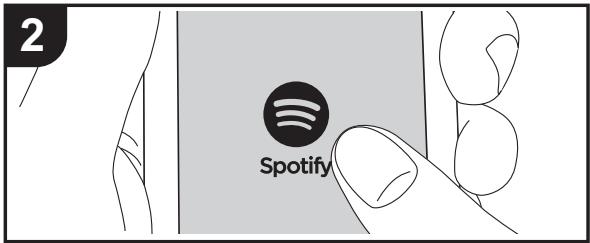

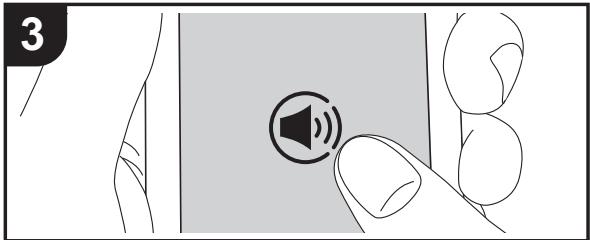

2. Klicken Sie im Track-Wiedergabebildschirm der SpotifyApp auf die Connect-Schaltfläche.

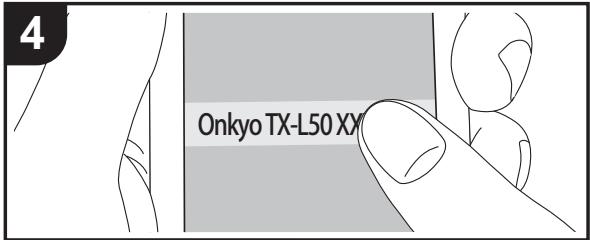

3. Wählen Sie dieses Gerät aus.

4. Dieses Gerät wird automatisch eingeschaltet, der

Eingangsselektor zu NET gewechselt und das Streaming von Spotify gestartet. 0 Wenn "5. Hardware" – "Power Management" – "Network Standby" im Setup-Menü auf "Off" eingestellt ist, schalten Sie das Gerät manuell ein und drücken NET auf der Fernbedienung. 0 Informationen zu Spotify-Einstellungen finden Sie unter: www.spotify.com/connect/ 0 Die Spotify-Software benötigt Lizenzen dritter Parteien, die Sie hier finden: www.spotify.com/connect/third-party-licenses Die folgenden Fernbedienungsvorgänge sind ebenfalls möglich. (a) Mit dieser Taste werden die angezeigten Titelinformationen während der Wiedergabe gewechselt. (b) Mit dieser Taste wird der vorige Track wiedergegeben. (c) Mit dieser Taste können Sie Wiederholung/zufällige Wiedergabe starten. Durch mehrmaliges Drücken dieser Taste wird zwischen den Wiederholungsmodi umgeschaltet. (d) Mit dieser Taste wird die Wiedergabe pausiert. Wird die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt. (e) Mit dieser Taste wird der nächste Track wiedergegeben.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Music Server Das Streaming von Musikdateien, die auf PCs oder NAS-Geräten gespeichert sind, welche mit demselben Netzwerk wie dieses Gerät verbunden sind, ist möglich. Netzwerkserver, mit denen dieses Gerät kompatibel ist, sind PCs, auf denen Player mit Serverfunktionalität von Windows Media® Player 11 oder 12 installiert sind, sowie NAS mit Heimnetzwerkfunktion. Sie müssen möglicherweise vorab einige Einstellungen vornehmen, um Windows Media® Player 11 oder 12 zu verwenden. Beachten Sie, dass ausschließlich Musikdateien, die in der Windows Media® Player-Bibliothek registriert sind, wiedergegeben werden können.

Konfigurieren von Windows Media® Player

1. Schalten Sie Ihren PC ein und starten Sie Windows

2. Wählen Sie im Menü "Library" die Option "Media

Sharing" aus, um ein Dialogfeld zu öffnen.

3. Aktivieren Sie das Kontrollkästchen "Share my media"

und klicken Sie auf "OK", um die kompatiblen Geräte anzuzeigen.

4. Wählen Sie dieses Gerät aus, klicken Sie auf "Allow" und

setzen Sie neben dem Symbol für dieses Gerät ein Häkchen.

5. Klicken Sie auf "OK", um den Dialog zu schließen.

0 Je nach Version von Windows Media® Player können sich die Namen der auswählbaren Elemente unterscheiden.

1. Schalten Sie Ihren PC ein und starten Sie Windows

2. Wählen Sie im Menü "Stream" die Option "Turn on media

streaming" aus, um ein Dialogfeld zu öffnen. 0 Wenn Medienstreaming bereits eingeschaltet ist, wählen Sie "Weitere Datenstromoptionen..." im Menü "Datenstrom", um die Player im Netzwerk aufzulisten und gehen Sie dann zu Schritt 4.

3. Klicken Sie auf "Turn on media streaming", um eine Liste

der Player im Netzwerk anzuzeigen.

4. Wählen Sie dieses Gerät in "Media streaming options" aus

und überprüfen Sie, dass es auf "Allow" eingestellt ist.

5. Klicken Sie auf "OK", um den Dialog zu schließen.

0 Je nach Version von Windows Media® Player können sich die Namen der auswählbaren Elemente unterscheiden. Wiedergabe

1. Starten Sie den Server (Windows Media® Player 11, Windows

Media® Player 12 oder NAS-Gerät), der die wiederzugebenden Musikdateien enthält.

2. Vergewissern Sie sich, dass PCs und/oder NAS korrekt mit

dem gleichen Netzwerk wie dieses Gerät verbunden sind.

3. Schalten Sie den Eingang des Fernsehers auf denjenigen, der

mit dem Gerät belegt ist.

4. Drücken Sie NET auf der Fernbedienung.

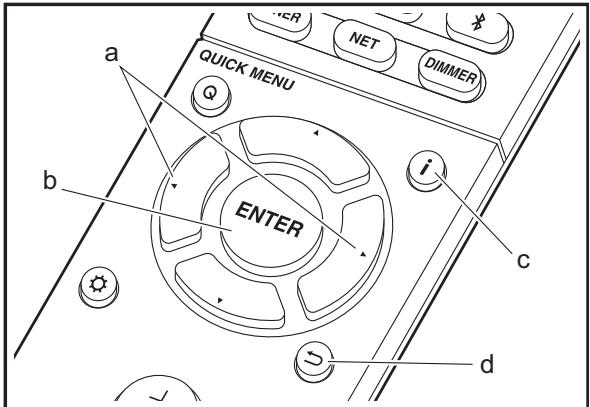

5. Wählen Sie mit den Cursortasten auf der Fernbedienung

"Music Server" aus und drücken Sie dann ENTER (b).

6. Wählen Sie den gewünschten Server mit den

Cursortasten auf der Fernbedienung aus und drücken Sie ENTER (b), um eine Liste der verfügbaren Elemente zu öffnen.

7. Wählen Sie mit den Cursortasten auf der Fernbedienung

die Musikdatei aus, die wiedergegeben werden soll, und drücken Sie dann ENTER (b), um die Wiedergabe zu starten. Drücken Sie (d), um zum vorigen Bildschirm zurückzukehren. 0 Wenn "No Item." angezeigt wird, überprüfen Sie die Netzwerkverbindung.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges 0 Je nach Server und Freigabe-Einstellungen kann das Gerät ihn möglicherweise nicht erkennen oder es können u. U. keine der Musikdateien wiedergeben werden. Darüber hinaus kann das Gerät nicht auf Bilder und Videos zugreifen, die auf Servern gespeichert sind. 0 Bei Musikdateien auf Servern können bis zu 20.000 Tracks pro Ordner angezeigt werden, und die Ordner können bis zu 16-stufig verschachtelt werden. Die folgenden Fernbedienungsvorgänge sind ebenfalls möglich. (a) Wenn die Ordner oder Dateilisten nicht auf einen Bildschirm passen, können Sie hiermit blättern. (c) Mit dieser Taste werden die angezeigten Titelinformationen während der Wiedergabe gewechselt. Mit dieser Taste können Sie während der Anzeige von Ordnern oder Dateilisten zum Wiedergabebildschirm zurückkehren. (e) Mit dieser Taste wird der vorige Track wiedergegeben. (f) Mit dieser Taste können Sie Wiederholung/zufällige Wiedergabe starten. Durch mehrmaliges Drücken dieser Taste wird zwischen den Wiederholungsmodi umgeschaltet. (g) Mit dieser Taste wird die Wiedergabe pausiert. Wird die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt. (h) Mit dieser Taste wird der nächste Track wiedergegeben. Ferngesteuerte Wiedergabe von einem PC Sie können dieses Gerät verwenden, um Musikdateien abzuspielen, die auf Ihrem PC gespeichert sind, indem Sie den PC innerhalb Ihres Heimnetzwerks betreiben. Das Gerät unterstützt die Remotewiedergabe mit Windows Media® Player 12.

1. Schalten Sie Ihren PC ein und starten Sie Windows

2. Öffnen Sie das "Stream"-Menü und überprüfen Sie, dass "Allow remote

control of my Player..." markiert ist. Klicken Sie auf "Turn on media streaming", um eine Liste der Player im Netzwerk anzuzeigen.

3. Schalten Sie den Eingang des Fernsehers auf

denjenigen, der mit dem Gerät belegt ist.

4. Wählen Sie die mit Windows Media® Player 12

wiederzugebende Musikdatei aus und klicken Sie sie mit der rechten Maustaste an. Zur Remotewiedergabe einer Musikdatei auf einem anderen Server öffnen Sie in "Other Libraries" den Zielserver und wählen die wiederzugebende Musikdatei aus.

5. Wählen Sie dieses Gerät in "Play to" aus, um das

Fenster "Play to" in Windows Media® Player 12 zu öffnen, und starten Sie die Wiedergabe am Gerät. Wenn auf Ihrem PC Windows® 8.1 ausgeführt wird, klicken Sie auf "Play to" und wählen dann dieses Gerät aus. Bei PCs mit Windows® 10 klicken Sie auf "Cast to Device" und wählen dieses Gerät aus. Bedienvorgänge während der Remotewiedergabe können am PC im Fenster "Play to" vorgenommen werden. Der Wiedergabebildschirm wird auf dem Fernseher angezeigt, der am HDMI-Anschluss dieses Gerätes angeschlossen ist.

6. Stellen Sie die Lautstärke mit der Lautstärkeleiste im

Fenster "Play to" ein. 0 Manchmal kann die Lautstärke, die im Fenster für die ferngesteuerte Wiedergabe angezeigt wird, von der abweichen, die auf dem Display des Geräts erscheint. Wird die Lautstärke am Gerät geregelt, wird dies darüber hinaus nicht im Fenster "Play to" widergespiegelt. 0 Die Remote-Wiedergabe ist nicht möglich, wenn ein Netzwerkdienst genutzt wird oder Musikdateien auf einem USB-Speichergerät wiedergegeben werden. 0 Je nach Version von Windows® können sich die Namen der auswählbaren Elemente unterscheiden. Unterstützte Audioformate Dieses Gerät unterstützt die folgenden Musikdateiformate. Eine Remotewiedergabe von FLAC, DSD und Dolby TrueHD wird nicht unterstützt. MP3 (.mp3/.MP3): 0 Unterstützte Formate: MPEG-1/MPEG-2 Audio Layer-3 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz 0 Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR. WMA (.wma/.WMA): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz 0 Unterstützte Bitraten: Zwischen 5 kbps und 320 kbps und VBR. 0 Die Formate WMA Pro/Voice/WMA Lossless werden nicht unterstützt. WAV (.wav/.WAV): WAV-Dateien enthalten unkomprimiertes digitales PCM-Audio. 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC): AIFF-Dateien enthalten unkomprimiertes digitales PCMAudio. 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/.3G2): 0 Unterstützte Formate: MPEG-2/MPEG-4 Audio 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz 0 Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR. FLAC (.flac/.FLAC): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit LPCM (Linear PCM): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz 0 Quantisierungsbit: 16 Bit Apple Lossless (.m4a/.mp4/.M4A/.MP4): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 16 Bit, 24 Bit DSD (.dsf/.dff/.DSF/.DFF): 0 Unterstützte Formate: DSF/DSDIFF 0 Unterstützte Abtastfrequenzen: 2,8 MHz, 5,6 MHz 0 Dateien mit variabler Bitrate (VBR) werden unterstützt. Die Wiedergabezeit kann jedoch möglicherweise nicht korrekt angezeigt werden. 0 Die ferngesteuerte Wiedergabe unterstützt nicht die ununterbrochene Wiedergabe.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges USB-Speichergerät Grundlegende Wiedergabe

Sie können Musikdateien wiedergeben, die sich auf einem USB-Speichergerät befinden.

1. Schalten Sie den Eingang des Fernsehers auf

denjenigen, der mit dem Gerät belegt ist.

2. Stecken Sie Ihr USB-Speichergerät mit den Musikdateien

in den USB-Port an der Vorderseite dieses Geräts ein.

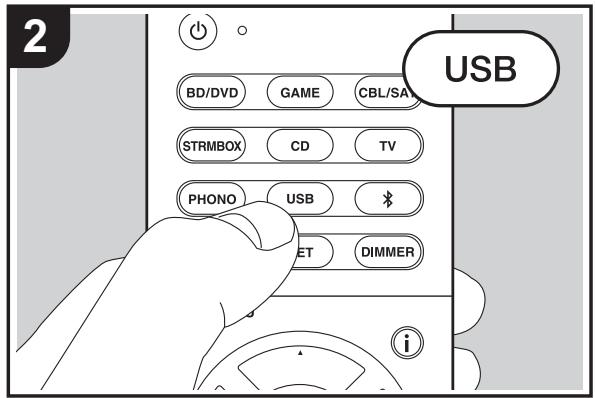

3. Drücken Sie "USB" auf der Fernbedienung.

0 Wenn die Anzeige "USB" auf dem Display blinkt, überprüfen Sie, ob das USB-Speichergerät korrekt angeschlossen ist. 0 Entfernen Sie nicht das USB-Speichergerät, das an dieses Gerät angeschlossen ist, solange "Connecting…" auf dem Display angezeigt wird. Dies kann zu Datenverlust führen oder eine Fehlfunktion verursachen.

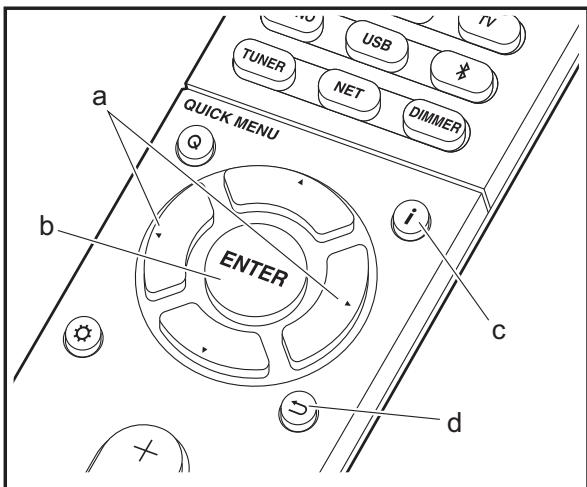

4. Drücken Sie beim nächsten Bildschirm wieder ENTER

(b) auf der Fernbedienung. Die Liste der Ordner und Musikdateien auf dem USB-Speichergerät werden angezeigt. Wählen Sie den Ordner mit den Cursortasten aus und drücken Sie ENTER (b), um Ihre Auswahl zu bestätigen. 0 Drücken Sie (d), um zum vorigen Bildschirm zurückzukehren.

5. Wählen Sie mit den Cursortasten auf der Fernbedienung

die Musikdatei aus und drücken Sie ENTER (b), um die Wiedergabe zu starten. 0 Der USB-Anschluss dieses Geräts entspricht dem USB 2.0-Standard. Die Übertragungsgeschwindigkeit kann für einige wiederzugebende Inhalte unzureichend sein, wodurch es zu Unterbrechungen des Sounds kommen kann. Die folgenden Fernbedienungsvorgänge sind ebenfalls möglich. (a) Wenn die Ordner oder Dateilisten nicht auf einen Bildschirm passen, können Sie hiermit blättern.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges (c) Mit dieser Taste werden die angezeigten Titelinformationen während der Wiedergabe gewechselt. Mit dieser Taste können Sie während der Anzeige von Ordnern oder Dateilisten zum Wiedergabebildschirm zurückkehren. (e) Mit dieser Taste wird der vorige Track wiedergegeben. (f) Mit dieser Taste können Sie Wiederholung/zufällige Wiedergabe starten. Durch mehrmaliges Drücken dieser Taste wird zwischen den Wiederholungsmodi umgeschaltet. (g) Mit dieser Taste wird die Wiedergabe pausiert. Wird die Taste bei pausierter Wiedergabe gedrückt, so wird die Wiedergabe fortgesetzt. (h) Mit dieser Taste wird der nächste Track wiedergegeben. USB-Speichergerätsanforderungen 0 Beachten Sie, dass der Betrieb von USBSpeichergeräten nicht immer garantiert werden kann. 0 Dieses Gerät unterstützt USB-Speichergeräte, die den USB-Massenspeichergeräteklasse-Standard erfüllen. Das Gerät ist außerdem kompatibel mit USBSpeichergeräten mit den Dateisystemformaten FAT16 und FAT32. 0 Wenn auf dem USB-Speichergerät Partitionen angelegt wurden, wird jede Partition als unabhängiges Gerät behandelt. 0 Es können bis zu 20.000 Tracks pro Ordner angezeigt werden, und die Ordner können bis zu 16-stufig verschachtelt werden. 0 USB-Hubs und USB-Speichergeräte mit Hubfunktion werden nicht unterstützt. Schließen Sie diese Geräte nicht an das Gerät an. 0 USB-Speichergeräte mit Sicherheitsfunktion werden auf diesem Gerät nicht unterstützt. 0 Wenn Sie eine USB-Festplatte an den USB-Anschluss des Gerätes anschließen, empfehlen wir Ihnen die Verwendung seines Wechselstromnetzadapters für die Stromversorgung. 0 Medien, die in den USB-Kartenleser eingesetzt werden, stehen bei dieser Funktion möglicherweise nicht zur Verfügung. Außerdem ist es je nach USB-Speichergerät möglich, dass die Inhalte nicht korrekt gelesen werden können. 0 Wir übernehmen keinerlei Verantwortung für Verluste oder Beschädigungen von Daten, die auf einem USBSpeichergerät gespeichert sind, wenn dieses Speichergerät mit dem Gerät verwendet wird. Wir empfehlen Ihnen, wichtige Musikdateien im Vorfeld zu sichern. Unterstützte Audioformate Für die Wiedergabe vom Server und von einem USBSpeichergerät unterstützt dieses Gerät die folgenden Musikdateiformate. Beachten Sie, dass Audiodateien, die urheberrechtlich geschützt sind, auf diesem Gerät nicht wiedergegeben werden können. MP3 (.mp3/.MP3): 0 Unterstützte Formate: MPEG-1/MPEG-2 Audio Layer 3 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz 0 Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR. WMA (.wma/.WMA): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz 0 Unterstützte Bitraten: Zwischen 5 kbps und 320 kbps und VBR. 0 Die Formate WMA Pro/Voice/WMA Lossless werden nicht unterstützt. WAV (.wav/.WAV): WAV-Dateien enthalten unkomprimiertes digitales PCMAudio. 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC): AIFF-Dateien enthalten unkomprimiertes digitales PCM-Audio. 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit

AAC (.aac/.m4a/.mp4/.3gp/.3g2/.AAC/.M4A/.MP4/.3GP/ .3G2): 0 Unterstützte Formate: MPEG-2/MPEG-4 Audio 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz 0 Unterstützte Bitraten: Zwischen 8 kbps und 320 kbps und VBR. FLAC (.flac/.FLAC): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 8 Bit, 16 Bit, 24 Bit Apple Lossless (.m4a/.mp4/.M4A/.MP4): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Quantisierungsbit: 16 Bit, 24 Bit DSD (.dsf/.dff/.DSF/.DFF): 0 Unterstützte Formate: DSF/DSDIFF 0 Unterstützte Abtastfrequenzen: 2,8 MHz, 5,6 MHz Dolby TrueHD (.vr/.mlp/.VR/.MLP): 0 Unterstützte Abtastfrequenzen: 44,1 kHz, 48 kHz, 64 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 0 Dateien mit variabler Bitrate (VBR) werden unterstützt. Die Wiedergabezeit kann jedoch möglicherweise nicht korrekt angezeigt werden. 0 Dieses Gerät unterstützt die ununterbrochene Wiedergabe des USB-Speichergeräts unter den folgenden Bedingungen. Wenn WAV, FLAC und Apple Lossless wiedergegeben werden und kontinuierlich das gleiche Format, die Abtastfrequenz, die gleichen Kanäle und die gleiche Quantisierungsbitrate wiedergegeben werden.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges AirPlay®

Grundlegende Wiedergabe

Es ist eine drahtlose Wiedergabe von Musikdateien auf Geräten wie iPhone®, iPod touch® oder iPad® möglich, welche mit dem gleichen Zugangspunkt wie dieses Gerät verbunden sind. 0 Aktualisieren Sie das Betriebssystem auf Ihrem iOSGerät auf die aktuelle Version.

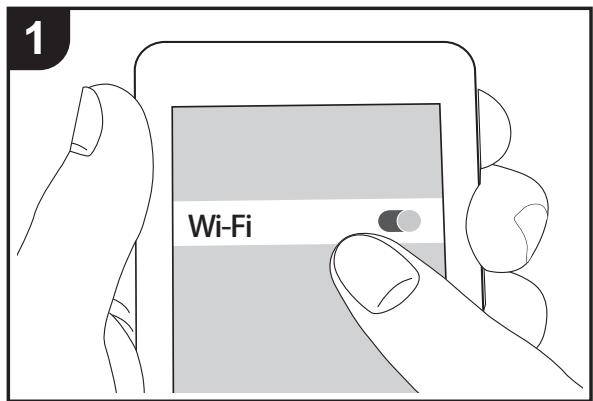

1. Verbinden Sie das iOS-Gerät mit dem Zugangspunkt.

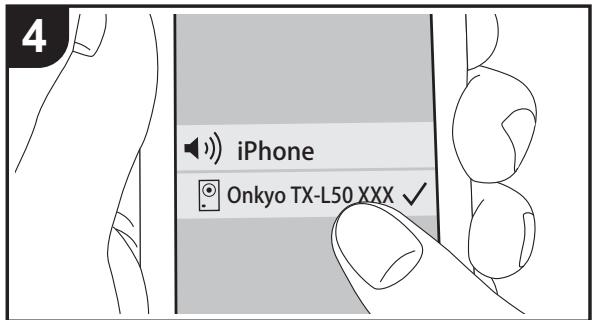

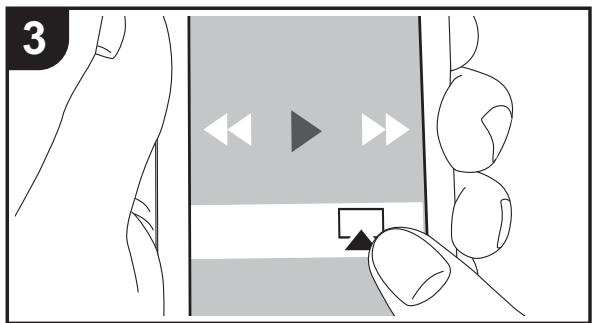

3. Tippen Sie auf das AirPlay-Symbol

Kontrollzentrum des iOS-Geräts, wählen Sie aus der angezeigten Liste von Geräten dieses Gerät aus und tippen Sie auf "Done".

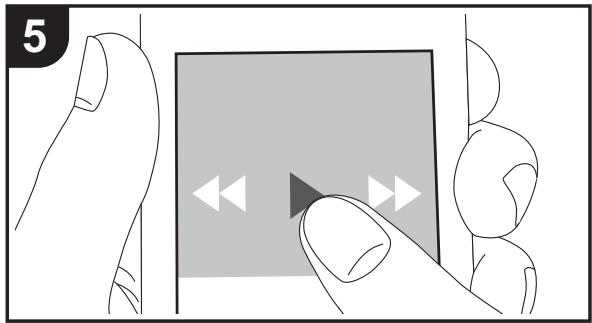

4. Die Musikdateien auf dem iOS-Gerät werden

wiedergegeben. 0 Die Network Standby-Funktion ist standardmäßig aktiviert. Wenn Sie die Schritte 3 und 4 oben ausführen, wird dieses Gerät automatisch eingeschaltet, und die Eingabe wird zu "NET" gewechselt. Um den Stromverbrauch im Standby-Modus zu verringern, drücken Sie die -Taste auf der Fernbedienung und legen dann im angezeigten Setup-Menü für "5. Hardware" – "Power Management" – "Network Standby" den Wert "Off" fest. 0 Aufgrund der Eigenschaften der drahtlosen AirPlayTechnologie kann der Ton auf diesem Gerät im Vergleich zum Ton, der auf dem Bluetooth fähigen Gerät wiedergegeben wird, leicht verzögert sein. Sie können auch Musikdateien auf dem Computer mit iTunes wiedergeben (Version 10.2 oder höher). Vergewissern Sie sich vor Inbetriebnahme, dass dieses Gerät und der PC mit dem gleichen Netzwerk verbunden sind. Drücken Sie dann NET an diesem Gerät. Klicken Sie in iTunes auf das AirPlay-Symbol , wählen Sie aus der angezeigten Liste dieses Gerät aus und starten Sie die Wiedergabe einer Musikdatei.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges BLUETOOTH® Wiedergabe Pairing Pairing Wiedergabe

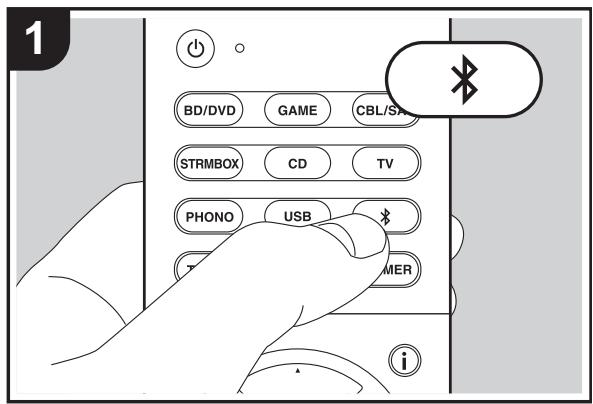

1. Wenn Sie die -Taste auf der Fernbedienung drücken,

wird "Now Pairing..." auf dem Display dieses Geräts angezeigt, und der Pairing-Modus wird aktiviert.

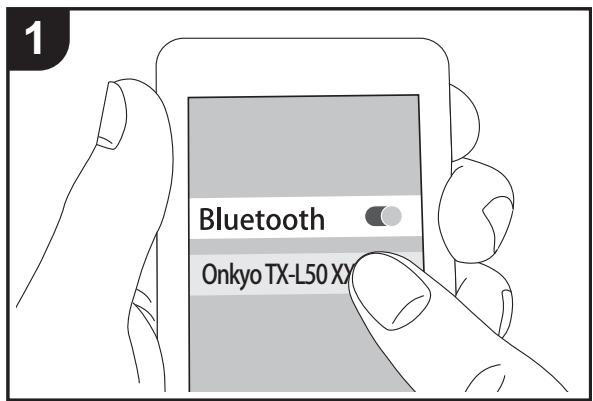

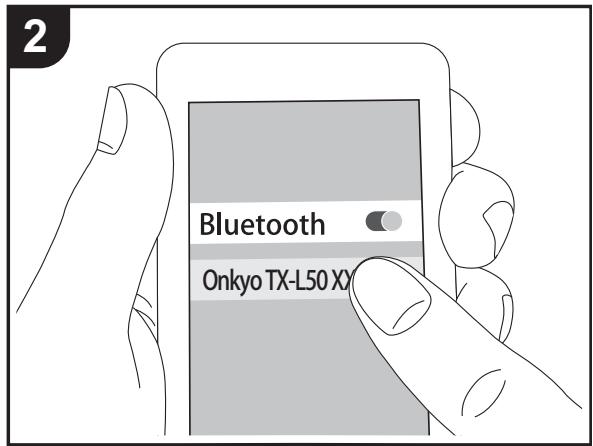

2. Aktivieren Sie die BLUETOOTH Funktion beim

BLUETOOTH fähigen Gerät und wählen Sie aus der angezeigten Liste dieses Gerät aus. Wenn ein Passwort erforderlich ist, geben Sie "0000" ein. 0 Zum Anschließen eines weiteren BLUETOOTH fähigen Geräts halten Sie die -Taste gedrückt, bis "Now Pairing..." angezeigt wird, und führen dann den oben beschriebenen Schritt 2 aus. Dieses Gerät kann die Daten von bis zu acht gepaarten Geräten speichern. 0 Der Empfangsbereich beträgt etwa 15 Meter. Beachten Sie, dass die Verbindung mit BLUETOOTH fähigen Geräten nicht garantiert werden kann. Wiedergabe Onkyo TX-L50 XXX

1. Wenn das Gerät eingeschaltet ist, führen Sie das

Verbindungsverfahren am BLUETOOTH fähigen Gerät aus.

2. Der Eingangsselektor dieses Geräts wird automatisch

auf "BLUETOOTH" eingestellt.

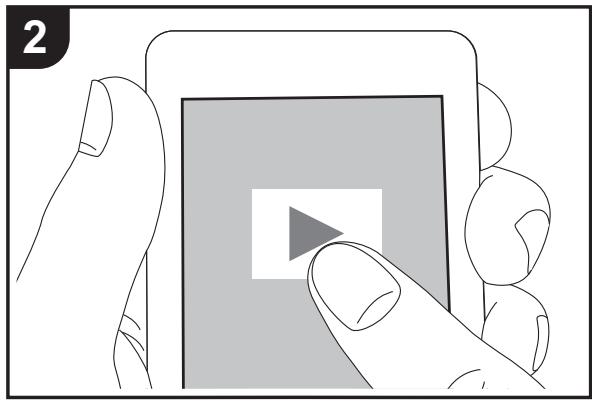

3. Geben Sie die Musikdateien wieder. Erhöhen Sie die

Lautstärke des BLUETOOTH fähigen Geräts auf den gewünschten Pegel. 0 Aufgrund der Eigenschaften der BLUETOOTH Funktechnologie können die Audiosignale von diesem Gerät im Vergleich zum BLUETOOTH fähigen Gerät leicht verzögert wiedergegeben werden.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Wiedergabe von FM-Radio Automatische Sendersuche

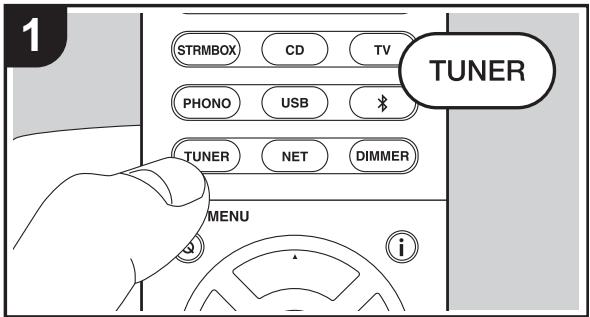

1. Drücken Sie TUNER auf der Fernbedienung.

2. Drücken Sie MODE (b) auf der Fernbedienung, sodass

"AUTO" auf dem Display angezeigt wird.

3. Wenn Sie die S/T-Cursortasten (a) auf der

Fernbedienung drücken, wird automatisch nach Radiosendern gesucht, bis ein Sender gefunden wird. Wenn ein Radiosender ausgewählt ist, leuchtet "TUNED" auf dem Display. Bei Empfang eines Stereo-FM-Senders leuchtet die "FM STEREO"-Anzeige auf. 0 Es werden keine Audiosignale wiedergegeben, wenn die "TUNED"-Anzeige nicht leuchtet. Bei schlechtem FM-Senderempfang Der Empfang von Radiowellen kann durch Gebäudestrukturen und Umweltbedingungen beeinträchtigt werden. Wählen Sie in diesem Fall den gewünschten Sender manuell aus wie unter "Manuelle Sendersuche" angegeben.

Manuelle Sendersuche

1. Drücken Sie TUNER auf der Fernbedienung.

2. Drücken Sie MODE (b) auf der Fernbedienung, sodass

"AUTO" auf dem Display ausgeblendet wird.

3. Halten Sie die S/T-Cursortasten (a) auf der

Fernbedienung gedrückt und wählen Sie den gewünschten Radiosender aus. 0 Die Frequenz ändert sich in 1er-Schritten bei jedem Drücken der Taste. Die Frequenz ändert sich kontinuierlich, wenn die Taste gehalten wird, und stoppt, wenn sie losgelassen wird. Suchen Sie durch Anschauen des Displays. Um zur automatischen Sendereinstellung zurückzukehren Drücken Sie noch einmal MODE (e) auf der Fernbedienung, sodass "AUTO" auf dem Display angezeigt wird. Es wird

automatisch ein Radiosender eingestellt. Voreinstellung eines Radiosenders Hiermit können Sie bis zu 40 bevorzugte Radiosender registrieren. Die Registrierung von Radiosendern im Voraus ermöglicht es Ihnen, Ihre bevorzugte Radiostation direkt auszuwählen.

1. Wählen Sie den Radiosender aus, den Sie registrieren

2. Drücken Sie am Gerät MEMORY (d). Die voreingestellte

Nummer auf dem Display beginnt zu blinken.

3. Während die voreingestellte Nummer blinkt (ca. 8

Sekunden), drücken Sie mehrfach die W/X-Cursortasten (a) auf der Fernbedienung, um eine Nummer zwischen 1 und 40 auszuwählen.

4. Drücken Sie noch einmal MEMORY (d) auf der

Fernbedienung, um den Radiosender zu registrieren. Die voreingestellte Nummer hört auf zu blinken, wenn sie registriert ist. Auswahl eines voreingestellten Radiosenders

1. Drücken Sie TUNER auf der Fernbedienung.

2. Drücken Sie die W/X-Cursortasten (a) auf der

Fernbedienung, um eine voreingestellte Nummer auszuwählen. Löschen eines voreingestellten Radiosenders

1. Drücken Sie TUNER auf der Fernbedienung.

2. Drücken Sie die W/X-Cursortasten (a) auf der

Fernbedienung, um die voreingestellte Nummer zum Löschen auszuwählen.

3. Drücken Sie MEMORY (d) auf der Fernbedienung, bis

die voreingestellte Nummer auf dem Display zu blinken beginnt, und drücken Sie dann CLEAR (c), um die Nummer zu löschen. 0 Die Nummer auf der Anzeige erlischt nach dem Löschen.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Verwenden von RDS RDS steht für das Radio Data System und ist ein Verfahren zur Übertragung von Daten in FM-Radiosignalen. In Regionen mit RDS wird der Name des Radiosenders angezeigt, wenn Sie einen Radiosender einstellen, der Programminformationen überträgt. Wenn Sie in diesem Fall (b) auf der Fernbedienung drücken, stehen Ihnen die folgenden Funktionen zur Verfügung. Anzeigen von Textinformationen (Radiotext)

1. Wenn der Name des Radiosenders auf dem Display

angezeigt wird, drücken Sie einmal (b) auf der Fernbedienung. Der vom Sender übertragene Radiotext (RT) läuft über das Display. "No Text Data" wird angezeigt, wenn keine Textinformationen verfügbar sind. 0 Es können ungewöhnliche Zeichen angezeigt werden, wenn das Gerät Zeichen empfängt, die nicht unterstützt werden. Hierbei handelt es sich jedoch nicht um eine Fehlfunktion. Wenn das Sendersignal schwach ist, werden möglicherweise keine Informationen angezeigt. Sendersuche nach Programmtyp

1. Wenn der Name des Radiosenders auf dem Display

angezeigt wird, drücken Sie zweimal (b) auf der Fernbedienung.

2. Drücken Sie die W/X-Cursortasten (a) auf der

Fernbedienung, um den gewünschten Programmtyp auszuwählen, und dann ENTER (a), um die Suche zu starten. Die Programmtypen werden wie folgt angezeigt: None News (Aktuelle Berichte) Affairs (Aktuelles Zeitgeschehen) Info (Informationen) Sport Educate (Bildung) Drama

Culture Science (Wissenschaft und Technik) Varied Pop M (Popmusik) Rock M (Rockmusik) Easy M (Musik für unterwegs) Light M (Leichte Klassik) Classics (Ernste Klassik) Other M (Andere Musik) Weather Children Social (Kinderprogramme) Gesellschaft (Gesellschaftliche Angelegenheiten) Religion Phone In Travel Leisure Jazz (Jazzmusik) Country (Countrymusik) Nation M (Nationalmusik) Oldies (Oldie-Musik) Folk M (Folkmusik) Document (Dokumentationen) Die angezeigten Informationen stimmen möglicherweise nicht mit den übertragenen Inhalten überein. Wenn ein Radiosender gefunden wurde, blinkt der Name des Senders auf dem Display. Drücken Sie währenddessen ENTER (a), um die Wiedergabe des Senders zu starten. Wenn Sie ENTER (a) nicht drücken, wird die Sendersuche fortgesetzt. Wenn keine Sender gefunden wurden, wird die Meldung "Not Found" angezeigt. Es können ungewöhnliche Zeichen angezeigt werden, wenn das Gerät Zeichen empfängt, die nicht unterstützt werden. Hierbei handelt es sich jedoch nicht um eine Fehlfunktion. Wenn das Sendersignal schwach ist, werden möglicherweise keine Informationen angezeigt.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Wiedergabemodi Auswahl von Wiedergabemodi Eingangsquelle & Lautstärke Wählen Sie die optimalen Wiedergabemodi für Filme, Fernsehen, Musik und Spiele aus, indem Sie mehrfach die Tasten MOVIE/TV, MUSIC bzw. GAME drücken.

1. Drücken Sie während der Wiedergabe eine der drei

Tasten (b) auf der Fernbedienung.

2. Drücken Sie wiederholt die gewählte Taste, um die auf

dem Geräte-Display angezeigten Modi umzuschalten. Wiedergabemodus Signalformat

Details zu den Effekten der jeweiligen Wiedergabemodi finden Sie unter "Wiedergabemodus-Effekte" (ÄP29). Unter "Auswählbare Wiedergabemodi" (ÄP32) finden Sie Informationen zu den Wiedergabemodi, die für die einzelnen Audioformate in den Eingangssignalen auswählbar sind. Der für eine Quelle zuletzt ausgewählte Wiedergabemodus wird für die Tasten MOVIE/TV, MUSIC und GAME gespeichert. Wird ein wiedergegebener Inhalt nicht vom zuletzt ausgewählten Wiedergabemodus unterstützt, so wird automatisch der Standard-Wiedergabemodus für diesen Inhalt ausgewählt. Drücken Sie mehrfach (d), um in folgender Reihenfolge durch die Anzeige am Hauptgerät zu schalten:

Das Display wird einige Sekunden später geändert. Samplingfrequenz Eingangssignalauflösung

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Wiedergabemodus-Effekte Updates der Wiedergabemodi Mithilfe von Firmware-Updates für dieses Gerät ist eine Unterstützung des Dolby Atmos- und DTS:X-Audioformats geplant. Das bedeutet, dass die verfügbaren Wiedergabemodi von der Firmware-Version abhängen. Bei Firmware-Versionen vor Dolby Atmos-Unterstützung 0 Dolby Pro Logic Ⅱ -bezogene Modi können ausgewählt werden. Bei Firmware-Versionen nach Dolby Atmos-Unterstützung 0 Dolby Atmos, Dolby Surround und Surround Virtual können ausgewählt werden. (Dolby Pro Logic II-Modi können nach dem Update nicht mehr ausgewählt werden.) Wenn Surround Virtual ausgewählt werden kann, ist die Auswahl von T-D (Theater-Dimensional) nicht möglich. Bei Firmware-Versionen vor DTS:X-Unterstützung 0 Sie können Neo:6 Cinema und Neo:6 Music auswählen. Bei Firmware-Versionen nach DTS:X-Unterstützung 0 Sie können DTS:X und DTS Neural:X auswählen. (Nach dem Update können Sie Neo:6 Cinema und Neo:6 Music nicht mehr auswählen.) In alphabetischer Reihenfolge AllCh Stereo Ideal für Hintergrundmusik, dieser Modus füllt den gesamten Hörbereich mit Stereoton von vorne, Surroundund Surround-Back-Lautsprechern. Direct Dieser Wiedergabemodus kann für alle Eingangssignale ausgewählt werden. Verarbeitungen, welche die Klangqualität beeinträchtigen, werden ausgeschaltet, damit ein naturgetreuerer Klang ausgegeben werden kann. Von den Lautsprechern wird ein Klangfeld entsprechend der Kanalanzahl im Eingangssignal erzeugt. Bei einem 2Kanal-Signal beispielsweise erfolgt die Audioausgabe dann nur über die Frontlautsprecher. Dolby Atmos In diesem Modus werden im Audioformat Dolby Atmos aufgenommene Klangdesigns originalgetreu wiedergegeben. Das Dolby Atmos-Audioformat wurde in modern ausgestatteten Kinos eingerichtet und ermöglicht auch im Heimkino ein revolutionäres Klangerlebnis. Im Unterschied zu herkömmlichen Surroundsystemen basiert Dolby Atmos nicht auf Kanälen, sondern ermöglicht ein präzises freies Platzieren von Klangobjekten im dreidimensionalen Raum. So lässt sich ein besonders klarer Klang erzielen. Dolby Atmos ist ein optionales Audioformat auf Blu-ray-Discs, bei dem dreidimensionaler Klang durch ein Klangfeld über der Hörposition erzielt wird. 0 Zur Übertragung dieses Audioformats verwenden Sie ein HDMI-Kabel und wählen den Bitstream-Audioausgang des Players aus. Dolby D (Dolby Digital) In diesem Modus werden im Audioformat Dolby Digital aufgenommene Klangdesigns originalgetreu wiedergegeben. Dolby Digital ist ein digitales Mehrkanalformat von Dolby Laboratories, Inc.. Es kommt bei vielen Kinoproduktionen zum Einsatz. Es handelt sich auch um ein StandardAudioformat bei DVD-Videos und Blu-ray-Discs. Es können maximal 5.1 Kanäle auf einem DVD-Video oder einer Bluray-Disc aufgenommen werden: zwei Frontkanäle, ein Center-Kanal, zwei Surround-Kanäle sowie ein LFE-Kanal für den Bassbereich (Klangelemente für den Subwoofer). 0 Zur Übertragung dieses Audioformats verwenden Sie ein Digitalkabel und wählen den Bitstream-Audioausgang des Players aus. Dolby D ＋ (Dolby Digital Plus) In diesem Modus werden im Audioformat Dolby Digital Plus aufgenommene Klangdesigns originalgetreu wiedergegeben. Beim Dolby Digital Plus-Format handelt es sich um eine Revision auf Basis von Dolby Digital mit erhöhter Kanalanzahl zum Steigern der Klangqualität durch mehr Flexibilität bei den Bitraten. Dolby Digital Plus wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1Kanal verwendet, jedoch mit zusätzlichen Kanälen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal. 0 Zur Übertragung dieses Audioformats verwenden Sie ein HDMI-Kabel und wählen den Bitstream-Audioausgang des Players aus.

Dolby PL Ⅱ (Dolby Pro Logic Ⅱ ) Diese Wiedergabemodi gestatten die Erweiterung des Wiedergabesignals auf 5.1-Kanal entsprechend der angeschlossenen Lautsprecherkonfiguration, wenn es sich beim Eingangssignal um ein 2-Kanal-Signal handelt. Durch das Erweitern des Klangfelds entsteht ein nahtloser Klang mit mehr Tiefe und Realismus. Nicht nur CD- und SpielfilmQuellen, sondern auch Spiele profitieren von der lebendigen Klanglokalisierung. Wählen Sie einen Modus aus, der für Filme (Movie), Musik (Music) oder Spiele (Game) geeignet ist. Dolby Surround Mit diesen Wiedergabemodi können Sie das Wiedergabesignal je nach angeschlossener Lautsprecherkonfiguration auf mehrere Kanäle erweitern, wenn das Eingangssignal 2-Kanal oder 5.1-Kanal ist. Diese Funktion ist mit bisherigen Lautsprecherkonfigurationen sowie mit Wiedergabesystemen für Dolby Atmos mit DolbyLautsprechertechnologie kompatibel. Dolby TrueHD In diesem Modus werden im Audioformat Dolby TrueHD aufgenommene Klangdesigns originalgetreu

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges wiedergegeben. Beim Dolby TrueHD-Audioformat handelt es sich um ein reversibles erweitertes Format auf Basis verlustfreier Komprimierungstechnologie (MLP), das eine naturgetreue Wiedergabe des Master-Audios aus dem Studio ermöglicht. Dolby TrueHD wird als optionales Audioformat bei Blu-rayDiscs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanälen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal. 7.1-Kanal wird bei 96 kHz/24 Bit aufgenommen, und 5.1-Kanal wird bei 192 kHz/24 Bit aufgenommen. 0 Zur Übertragung dieses Audioformats verwenden Sie ein HDMI-Kabel und wählen den Bitstream-Audioausgang des Players aus. DSD Modus, der sich zur Wiedergabe von in DSD aufgenommenen Quellen eignet. 0 Von diesem Gerät werden DSD-Signale unterstützt, die über HDMI IN eingehen. Je nach angeschlossenem Player kann jedoch ein besserer Klang erzielt werden, wenn die Ausgabe über den PCM-Ausgang des Players erfolgt. 0 Dieser Wiedergabemodus kann nur ausgewählt werden, wenn die Ausgangseinstellung Ihres Blu-ray Disc-/DVDPlayers auf DSD eingestellt ist. DTS In diesem Modus werden im Audioformat DTS aufgenommene Klangdesigns originalgetreu wiedergegeben. Das DTS-Audioformat ist ein digitales Mehrkanalformat von DTS, Inc.. Es handelt sich um ein optionales Audioformat bei DVD-Videos und um ein Standard-Audioformat bei Bluray-Discs. Es können 5.1 Kanäle aufgenommen werden: zwei Frontkanäle, ein Center-Kanal, zwei Surround-Kanäle sowie ein LFE-Kanal für den Bassbereich (Klangelemente für den Subwoofer). Der Inhalt wird in einer großen Datenmenge mit maximaler Abtastrate von 48 kHz bei einer

Auflösung von 24 Bit und einer Bitrate von 1,5 Mbps aufgenommen. 0 Zur Übertragung dieses Audioformats verwenden Sie ein Digitalkabel und wählen den Bitstream-Audioausgang des Players aus. DTS 96/24 In diesem Modus werden im Audioformat DTS 96/24 aufgenommene Klangdesigns originalgetreu wiedergegeben. Beim DTS 96/24-Format handelt es sich um ein StandardAudioformat bei DVD-Videos und Blu-ray-Discs. Es können

5.1 Kanäle aufgenommen werden: zwei Frontkanäle, ein

Center-Kanal, zwei Surround-Kanäle sowie ein LFE-Kanal für den Bassbereich (Klangelemente für den Subwoofer). Es wird eine detailgetreue Wiedergabe erzielt, indem der Inhalt mit einer Abtastrate von 96 kHz bei einer Auflösung von 24 Bit aufgenommen wird. 0 Zur Übertragung dieses Audioformats verwenden Sie ein Digitalkabel und wählen den Bitstream-Audioausgang des Players aus. DTS-HD High Resolution Audio wird als optionales Audioformat bei Blu-ray-Discs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanälen wie SurroundBack-Kanal bis zu maximal 7.1-Kanal. Es kann bei einer Abtastrate von 96 kHz mit einer Auflösung von 24 Bit aufgenommen werden. 0 Zur Übertragung dieses Audioformats verwenden Sie ein HDMI-Kabel und wählen den Bitstream-Audioausgang des Players aus. DTS-HD MSTR (DTS-HD Master Audio) In diesem Modus werden im Audioformat DTS-HD Master Audio aufgenommene Klangdesigns originalgetreu wiedergegeben. DTS-HD Master Audio wird als optionales Audioformat auf Blu-ray-Discs auf Basis von 5.1 Kanälen verwendet, jedoch mit zusätzlichen Kanälen wie Surround-Back-Kanal bis zu maximal 7.1 Kanälen unter Verwendung verlustfreier Audioreproduktionstechnologie. 96 kHz/24 Bit wird bei 7.1Kanal unterstützt, 192 kHz/24 Bit wird bei 5.1-Kanal unterstützt. 0 Zur Übertragung dieses Audioformats verwenden Sie ein HDMI-Kabel und wählen den Bitstream-Audioausgang des Players aus. DTS Express In diesem Modus werden im Audioformat DTS Express aufgenommene Klangdesigns originalgetreu wiedergegeben. DTS Express wird als optionales Audioformat bei Blu-rayDiscs auf Basis von 5.1-Kanal verwendet, jedoch mit zusätzlichen Kanälen wie Surround-Back-Kanal bis zu maximal 7.1-Kanal. Es werden auch geringe Bitraten unterstützt. 0 Zur Übertragung dieses Audioformats verwenden Sie ein HDMI-Kabel und wählen den Bitstream-Audioausgang des Players aus. DTS Neo:6 Diese Wiedergabemodi gestatten die Erweiterung des Wiedergabesignals auf 5.1-Kanal entsprechend der angeschlossenen Lautsprecherkonfiguration, wenn es sich beim Eingangssignal um ein 2-Kanal-Signal handelt. Es bietet volle Bandbreite auf allen Kanälen, mit größter Unabhängigkeit zwischen den Kanälen. Es gibt zwei Varianten dieses Modus: Neo:6 Cinema für Filme und Neo:6 Music für Musik. DTS-HD HR (DTS-HD High Resolution Audio) In diesem Modus werden im Audioformat DTS-HD High Resolution Audio aufgenommene Klangdesigns originalgetreu wiedergegeben. DTS Neural:X Mit diesem Wiedergabemodus können Sie das Wiedergabesignal je nach angeschlossener Lautsprecherkonfiguration erweitern, wenn das

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Eingangssignal 2-Kanal oder 5.1-Kanal ist. DTS:X In diesem Modus werden im Audioformat DTS:X aufgenommene Klangdesigns originalgetreu wiedergegeben. Beim DTS:X-Audioformat handelt es sich um eine Kombination der Mischmethode auf Basis herkömmlicher kanalbasierter Formate und objektbasierter dynamischer Audiomischung. Sie kennzeichnet sich durch die präzise Klangpositionierung und die Möglichkeit, Bewegung wiederzugeben. 0 Zur Übertragung dieses Audioformats verwenden Sie ein HDMI-Kabel und wählen den Bitstream-Audioausgang des Players aus. Full Mono In diesem Modus geben alle Lautsprecher den gleichen Sound in Mono aus, sodass der Klang, den Sie hören, der gleiche ist, egal, wo im Klangraum Sie sich gerade befinden. Game-Action In diesem Modus ist die Sound-Lokalisation klar mit Betonung des Bass. Game-Rock In diesem Modus ist der Sounddruck erhöht, um das Livegefühl zu verbessern. Game-RPG In diesem Modus hat der Ton ein dramatisches Gefühl mit einer ähnlichen Atmosphäre wie der Orchestermodus. Game-Sports Wiedergabe für Audioquellen mit viel Nachhall. Mono Verwenden Sie diesen Modus, wenn Sie einen alten Film mit einem Mono-Soundtrack anschauen, oder verwenden Sie ihn, um die Soundtracks in zwei verschiedenen Sprachen separat wiederzugeben, die auf dem linken und rechten Kanal mancher Filme aufgenommen sind. Er ist auch geeignet für DVDs oder andere Quellen, die MultiplexAudio enthalten. TV Logic Geeignet für in TV-Studios produzierte Fernsehsendungen. Dieser Modus verstärkt die Surroundeffekte des gesamten Klangs, gibt den Stimmen mehr Klarheit und erstellt ein realistisches Klangbild. Multich (Multichannel) Dieser Modus eignet sich zur Wiedergabe von in Mehrkanal-PCM aufgenommenen Quellen. Unplugged Geeignet für akustische Instrumente, Gesang und Jazz. Dieser Modus verstärkt das Front-Stereobild, was den Eindruck vermittelt, direkt vor der Bühne zu stehen. Orchestra Geeignet für klassische Musik und Opern. Dieser Modus verstärkt die Surroundkanäle, um das Stereobild zu erweitern, und simuliert den natürlichen Nachhall in einem großen Saal.

Stereo In diesem Modus wird der Sound über die linken und rechten Lautsprecher und den Subwoofer ausgegeben. Studio-Mix Geeignet für Rock- und Popmusik. Dieser Modus kreiert ein lebhaftes Klangfeld mit einem intensiven akustischen Bild wie bei Clubs und Rockkonzerten. Surround Virtual Dies ist ein Surround-Modus mit dem Surround Virtualizer, einer Technologie von Dolby Laboratories, Inc.. Es werden virtuelle Surround-Kanäle erstellt, die das Klangfeld verbreitern, auch wenn keine Surround-Lautsprecher angeschlossen sind. T-D (Theater-Dimensional) In diesem Modus können Sie eine virtuelle Wiedergabe von Mehrkanal-Surroundsound auch mit nur zwei oder drei Lautsprechern genießen. Dies funktioniert, indem gesteuert wird, wie die Klänge das linke und rechte Ohr des Zuhörers erreichen.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Auswählbare Wiedergabemodi MOVIE/TV-Taste Sie können aus einer Vielzahl von Wiedergabemodi je nach Audioformat des Eingangssignals auswählen. 0 Die verfügbaren Wiedergabemodi sind, wenn die Kopfhörer angeschlossen sind: Mono, Direct und Stereo. Dies ist eine Liste der Wiedergabemodi, die Sie je nach Audioformat des Eingangssignals auswählen können. Updates der Wiedergabemodi Mithilfe von Firmware-Updates für dieses Gerät ist eine Unterstützung des Dolby Atmos- und DTS:X-Audioformats geplant. Das bedeutet, dass die verfügbaren Wiedergabemodi von der Firmware-Version abhängen. Wiedergabemodus Analog Direct Mono Dolby Surround Surround Virtual Bei Firmware-Versionen vor Dolby Atmos-Unterstützung 0 Dolby Pro Logic Ⅱ -bezogene Modi können ausgewählt werden. PL Ⅱ Movie ＊ 1 Bei Firmware-Versionen nach Dolby Atmos-Unterstützung 0 Dolby Atmos, Dolby Surround und Surround Virtual können ausgewählt werden. (Dolby Pro Logic II-Modi können nach dem Update nicht mehr ausgewählt werden.) Wenn Surround Virtual ausgewählt werden kann, ist die Auswahl von T-D (Theater-Dimensional) nicht möglich. TV Logic ＊ 2 Bei Firmware-Versionen vor DTS:X-Unterstützung 0 Sie können Neo:6 Cinema und Neo:6 Music auswählen. Bei Firmware-Versionen nach DTS:X-Unterstützung 0 Sie können DTS:X und DTS Neural:X auswählen. (Nach dem Update können Sie Neo:6 Cinema und Neo:6 Music nicht mehr auswählen.)

Eingangsformat Neo:6 Cinema ＊ 1 DTS Neural:X AllCh Stereo ＊ 1 Full Mono ＊ 1 T-D ＊ 1: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher installiert werden. Eingangsformat Wiedergabemodus PCM Musikdateien (außer DSD/Dolby TrueHD) Direct Mono Dolby Surround Surround Virtual PL Ⅱ Movie ＊ 1 Neo:6 Cinema ＊ 1 DTS Neural:X TV Logic ＊ 2 AllCh Stereo ＊ 1 Full Mono ＊ 1 T-D ＊ 1: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher installiert werden.

Full Mono ＊ 1 TV Logic ＊ 4 T-D AllCh Stereo ＊ 2 ＊ 1: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher installiert werden. Full Mono ＊ 2 T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat Mono oder 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden. Eingangsformat Wiedergabemodus Dolby D Direct

Dolby D ＊ 1 ＊ 2 Dolby Surround Surround Virtual PL Ⅱ Movie ＊ 3 Neo:6 Cinema ＊ 3 TV Logic ＊ 4 AllCh Stereo ＊ 2 Full Mono ＊ 2 T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden. Full Mono ＊ 2 T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

AllCh Stereo ＊ 2 Full Mono ＊ 2 T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Eingangsformat Wiedergabemodus DTS-HD MSTR Direct DTS-HD MSTR ＊ 1 ＊ 2 PL Ⅱ Movie

Full Mono ＊ 2 T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden. Eingangsformat Wiedergabemodus DTS:X Direct DTS:X TV Logic ＊ 1 AllCh Stereo ＊ 2 Full Mono ＊ 2 T-D ＊ 1: Es müssen Surround-Lautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden.

MUSIC -Taste Dies ist eine Liste der Wiedergabemodi, die Sie je nach Audioformat des Eingangssignals auswählen können. Eingangsformat Wiedergabemodus Analog Direct Stereo Dolby Surround Surround Virtual PL Ⅱ Music ＊ 1 Neo:6 Music ＊ 1 DTS Neural:X Orchestra ＊ 2 Unplugged ＊ 2 Studio-Mix ＊ 2 AllCh Stereo ＊ 1 Full Mono ＊ 1 ＊ 1: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher installiert werden. Eingangsformat Wiedergabemodus PCM Musikdateien (außer DSD/Dolby TrueHD) Direct Stereo Dolby Surround Surround Virtual PL Ⅱ Music ＊ 1 Neo:6 Music ＊ 1 DTS Neural:X Orchestra ＊ 2 Unplugged ＊ 2 Studio-Mix ＊ 2 AllCh Stereo ＊ 1 Full Mono ＊ 1 ＊ 1: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher installiert werden.

AllCh Stereo ＊ 1 Unplugged ＊ 4 Full Mono ＊ 1 Studio-Mix ＊ 4 ＊ 1: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher installiert werden.

AllCh Stereo ＊ 2 Full Mono ＊ 2 ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat Mono oder 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

Orchestra ＊ 4 Orchestra ＊ 4 Studio-Mix ＊ 4 Unplugged Unplugged ＊ 4 AllCh Stereo ＊ 2 Studio-Mix ＊ 4 Studio-Mix ＊ 4 Full Mono ＊ 2 AllCh Stereo AllCh Stereo ＊ 2 Unplugged ＊ 4 ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

Full Mono ＊ 2 ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden. Full Mono ＊ 2 ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden. ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

Wiedergabemodus ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden. Full Mono ＊ 2 ＊ 1: Es müssen Surround-Lautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges GAME -Taste Dies ist eine Liste der Wiedergabemodi, die Sie je nach Audioformat des Eingangssignals auswählen können. Eingangsformat Wiedergabemodus Analog Direct Dolby Surround Surround Virtual PL Ⅱ Game ＊ 1 DTS Neural:X Game-RPG ＊ 2 Game-Action ＊ 2 Game-Rock ＊ 2 Game-Sports ＊ 2 AllCh Stereo ＊ 1 Full Mono ＊ 1 T-D Eingangsformat Wiedergabemodus Eingangsformat Wiedergabemodus PCM Musikdateien (außer DSD/Dolby TrueHD) Direct Multich PCM Direct Dolby Surround Multich ＊ 1 Surround Virtual Dolby Surround PL Ⅱ Game ＊ 1 Surround Virtual DTS Neural:X DTS Neural:X Game-RPG ＊ 2 Game-RPG ＊ 2 Game-Action Game-Action ＊ 2

Game-Rock ＊ 2 Game-Rock ＊ 2 Game-Sports Game-Sports ＊ 2

T-D ＊ 1: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher installiert werden.

T-D ＊ 1: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher installiert werden. ＊ 1: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher installiert werden.

Full Mono ＊ 2 T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat Mono oder 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

Wiedergabemodus Full Mono ＊ 2 T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

Game-RPG ＊ 4 Game-RPG ＊ 4 Game-Action ＊ 4 Game-Action Game-Action Game-Rock ＊ 4

Game-Rock ＊ 4 Game-Rock ＊ 4 Game-Sports ＊ 4 Game-Sports Game-Sports AllCh Stereo ＊ 2

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Eingangsformat Wiedergabemodus Eingangsformat DTS 96/24 Direct DTS Express Eingangsformat Wiedergabemodus Direct DTS-HD HR Direct DTS 96/24 ＊ 1 ＊ 2 DTS Express ＊ 1 ＊ 2 DTS-HD HR ＊ 1 ＊ 2 PL Ⅱ Game PL Ⅱ Game PL Ⅱ Game ＊ 3

Game-Action ＊ 4 Game-Action ＊ 4 Game-Action ＊ 4 Game-Rock Game-Rock Game-Rock ＊ 4

Full Mono ＊ 2 T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden. Full Mono ＊ 2 T-D ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Eingangsformat Wiedergabemodus Eingangsformat DTS-HD MSTR Direct DTS:X Direct DTS-HD MSTR ＊ 1 ＊ 2 DTS:X PL Ⅱ Game ＊ 3 Game-RPG ＊ 1 DTS Neural:X Game-Action ＊ 1 Game-RPG Game-Rock ＊ 1

Wiedergabemodus Full Mono ＊ 2 T-D ＊ 1: Es müssen Surround-Lautsprecher installiert werden. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 1: Kann nicht ausgewählt werden, wenn das Eingangsformat 2-Kanal ist. ＊ 2: Es müssen Surround-Lautsprecher bzw. ein CenterLautsprecher installiert werden. ＊ 3: Kann nur bei 2-Kanal-Eingangsformat ausgewählt werden, wenn Surround-Lautsprecher oder ein Center-Lautsprecher installiert wurden. ＊ 4: Es müssen Surround-Lautsprecher installiert werden.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Quick-Menü

Wenn Sie die Q-Taste auf der Fernbedienung während der Wiedergabe drücken, können Sie häufig genutzte Einstellungen wie die Klangqualität mithilfe von Bildschirmmenüs anpassen.

1. Drücken Sie Q auf der Fernbedienung.

2. Wenn das Quick-Menü angezeigt wird, wählen Sie den

Inhalt mit S/T auf der Fernbedienung aus und drücken ENTER, um die Auswahl zu bestätigen. Quick Menu BD/DVD Tone Bass Level Treble AccuEQ Other 0 Ändern Sie die Anfangswerte für die einzelnen Einstellungen mit den Cursortasten W/X. 0 Um zum vorigen Bildschirm zurückzukehren, drücken Sie

3. Um die Einstellungen zu verlassen, drücken Sie Q.

■ Tone Bass: Verstärken oder verändern Sie die Bassbreite der Frontlautsprecher. Treble: Verstärken oder verändern Sie die Höhenbreite der Frontlautsprecher. 0 Kann nicht eingestellt werden, wenn der Wiedergabemodus Direct lautet. ■ Level Center: Passen Sie den Lautsprecherpegel des CenterLautsprechers während einer Wiedergabe an. Subwoofer: Passen Sie den Lautsprecherpegel des Subwoofers während der Wiedergabe an. 0 Die vorgenommene Einstellung wird auf den vorigen Status zurückgesetzt, wenn Sie das Gerät in den

Standby-Modus schalten. ■ AccuEQ AccuEQ Room Calibration: Aktivieren/deaktivieren Sie die Equalizer-Funktion zur Korrektur von Verzerrungen durch die akustischen Raumgegebenheiten. Wählen Sie zum Aktivieren "On (All Channels)" aus. Wählen Sie zum Deaktivieren der Frontlautsprecher "On (Except Front Left / Right)" aus. Die Einstellung kann für jeden Eingangsselektor separat vorgenommen werden. Equalizer: Wählen Sie "Preset 1" bis "Preset 3" aus, die in "2. Speaker" – "Equalizer Settings" (ÄP53) im Setup-Menü konfiguriert wurden. Wenn die Einstellung "Off" lautet, wird in allen Bereichen die gleiche Klangfeldeinstellung angewendet. Cinema Filter: Passen Sie die verarbeitete Tonspur an, um den Höhenbereich zu verstärken und für Heimkinoanlagen zu optimieren. Diese Funktion kann in den folgenden Wiedergabemodi verwendet werden: Dolby Digital, Dolby Digital Plus, Dolby PL II Movie, Dolby Surround, Dolby TrueHD, Multichannel, DTS, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Neural:X, DTS Express, Neo:6 Cinema und DSD. 0 Kann nicht eingestellt werden, wenn der Wiedergabemodus Direct lautet. ■ Other A/V Sync: Hiermit können Sie eine Audioverzögerung vornehmen, wenn die Videoausgabe im Vergleich zur Audioausgabe verzögert erfolgt. Es können für jeden Eingangsselektor andere Einstellungen ausgewählt werden. 0 Kann nicht eingestellt werden, wenn der Wiedergabemodus Direct lautet. Music Optimizer: Hiermit können Sie die Qualität bei komprimierten Audiodateien erhöhen. Die Klangwiedergabe

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges von verlustbehafteten komprimierten Dateien wie MP3 wird verbessert. Die Einstellung kann für jeden Eingangsselektor separat vorgenommen werden. Die Einstellung ist für Signale von 48 kHz oder weniger wirksam. Die Einstellung ist bei Bitstreamsignalen nicht wirksam. 0 Kann nicht eingestellt werden, wenn der Wiedergabemodus Direct lautet. Late Night: Hiermit sind leise Töne gut hörbar. Dies ist praktisch, wenn Sie spät am Abend einen Film schauen und die Lautstärke reduzieren müssen. Sie können den Effekt nur bei Dolby- und DTS-Signalen genießen. 0 Die Einstellung kann in den folgenden Fällen nicht verwendet werden. – Wenn "3. Audio Adjust" – "Dolby" – "Loudness Management" (ÄP54) im Setup-Menü bei der Wiedergabe von Dolby Digital Plus oder Dolby TrueHD den Wert "Off" aufweist – Bei DTS-Eingangssignal, wenn "Dialog Control" eine andere Einstellung als 0 dB aufweist 0 Der Effekt ist bei manchen Inhalten möglicherweise nicht verfügbar.

Center Image: Passen Sie im DTS Neo:6 MusicWiedergabemodus die Breite des vorderen Klangfelds an. Mit kleinen Zahlen wird der Klang in der Mitte konzentriert. Mit großen Zahlen wird der zentrale Klang nach links und rechts verschoben. Mithilfe von Firmware-Updates für dieses Gerät ist eine Unterstützung des Dolby Atmos- und DTS:X-Audioformats geplant. Das bedeutet, dass die verfügbaren Wiedergabemodi von der Firmware-Version abhängen. Bei Firmware-Versionen vor Dolby Atmos-Unterstützung 0 Panorama, Dimension, Center Width können eingestellt werden. Bei Firmware-Versionen nach Dolby Atmos-Unterstützung 0 Panorama, Dimension, Center Width kann nach einem Update nicht eingestellt werden. Panorama: Erweitern Sie im Dolby Pro Logic Ⅱ MusicWiedergabemodus das Klangfeld zu den Seiten. Bei Firmware-Versionen vor DTS:X-Unterstützung 0 Center Image kann eingestellt werden. Dimension: Passen Sie im Dolby Pro Logic Ⅱ MusicWiedergabemodus die räumliche Tiefe des Klangfelds an. Bei kleinen Zahlen wird der Klang nach vorne verschoben. Bei großen Zahlen wird der Klang nach hinten verschoben. Bei Firmware-Versionen nach DTS:X-Unterstützung 0 Dialog Control kann eingestellt werden. (Center Image kann nach einem Update nicht eingestellt werden.) Center Width: Passen Sie im Dolby Pro Logic Ⅱ MusicWiedergabemodus die Breite des vorderen Klangfelds an. Mit kleinen Zahlen wird der Klang in der Mitte konzentriert. Mit großen Zahlen wird der zentrale Klang nach links und rechts verschoben. Dialog Control: Sie können den Dialoganteil der Audioausgabe in Schritten von 1 dB um bis zu 6 dB erhöhen, damit die Dialoge vor den Hintergrundgeräuschen besser verständlich sind. 0 Diese Einstellung ist nur bei DTS:X-Inhalten verfügbar.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Andere Funktionen Wiedergabe von Video und Audio aus verschiedenen Quellen Es ist möglich, Audio und Video aus verschiedenen Quellen wiederzugeben. Sie können zum Beispiel den Ton vom CDPlayer und das Bild vom BD/DVD-Player wiedergeben. Gehen Sie in diesem Fall vor wie folgt:

1. Drücken Sie BD/DVD.

3. Starten Sie die Wiedergabe am BD/DVD-Player und am

CD-Player. Führen Sie die folgenden Schritte aus, um die Videosignale einer anderen Quelle entsprechend den Audiosignalen der Eingänge NET oder BLUETOOTH wiederzugeben.

1. Drücken Sie NET oder , um die Audiosignale

2. Drücken Sie MODE auf der Fernbedienung, und der

unmittelbar vor diesem Schritt ausgewählte Videoeingang kann wiedergegeben werden.

3. Starten Sie die Wiedergabe der Videoeingangsquelle.

4. Mit jedem Druck auf die MODE-Taste wird die

Videoanzeige ein-/ausgeschaltet.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Setup-Menü Erweiterte Einrichtung

Mit den erweiterten Einstellungen dieses Geräts können Sie Leistung und Bedienfreundlichkeit individuell anpassen.

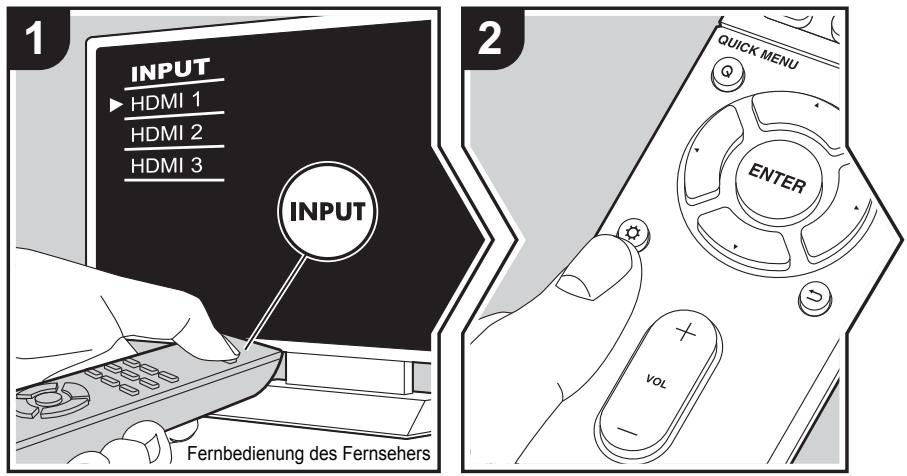

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

auf der Fernbedienung.

3. Wenn das Setup-Menü angezeigt wird, wählen Sie den Inhalt mit S/T auf der

Fernbedienung aus und drücken ENTER, um die Auswahl zu bestätigen.

Fernbedienung des Fernsehers 0 Ändern Sie die Anfangswerte für die einzelnen Einstellungen mit den Cursortasten W/X. 0 Um zum vorigen Bildschirm zurückzukehren, drücken Sie

4. Um die Einstellungen zu verlassen, drücken Sie .

1. Input/Output Assign

■ 1. TV Out / OSD 1080p -> 4K Upscaling Bei Verwendung eines Fernsehers, der 4K unterstützt, können Videosignale, die mit 1080p eingehen, automatisch auf eine 4KAusgabe hochskaliert werden. "Off (Standardwert)": Wenn diese Funktion nicht verwendet wird "Auto": Diese Funktion wird verwendet 0 Wählen Sie die Einstellung "Off" aus, wenn Ihr Fernseher 4K nicht unterstützt. Super Resolution Wenn Sie für "1080p -> 4K Upscaling" den Wert "Auto" eingestellt haben, können Sie für den Grad der Videosignalkorrektur entweder "Off" oder einen Wert zwischen "1" (schwach) und "3" (stark) auswählen. OSD Language Wählen Sie die Sprache der Bildschirmanzeige. Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Schwedisch, Russisch, Chinesisch

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Impose OSD Screen Saver Stellen Sie beispielsweise ein, ob die Informationen auf dem Fernseher angezeigt werden sollen, wenn die Lautstärke geregelt oder der Eingang geändert wird. "On (Standardwert)": OSD wird auf dem Fernseher angezeigt "Off": OSD wird nicht auf dem Fernseher angezeigt 0 OSD wird je nach Eingangssignal möglicherweise auch dann nicht angezeigt, wenn "On" ausgewählt ist. Ändern Sie die Auflösung des angeschlossenen Geräts, wenn der Betriebsbildschirm nicht angezeigt wird. GAME "HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2)": Weisen Sie dem GAME-Eingangsselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wählen Sie "-----" aus. Um eine HDMI IN-Buchse auszuwählen, die bereits einem anderen Eingangsselektor zugewiesen ist, muss die EingangsselektorEinstellung zunächst in "-----" geändert werden. (Standardwert: "HDMI 4 (HDCP 2.2)") STRM BOX "HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2)": Weisen Sie dem STRM BOX-Eingangsselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wählen Sie "-----" aus. Um eine HDMI IN-Buchse auszuwählen, die bereits einem anderen Eingangsselektor zugewiesen ist, muss die Eingangsselektor-Einstellung zunächst in "-----" geändert werden. (Standardwert: "HDMI 3 (HDCP 2.2)")

"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2)": Weisen Sie dem CD-Eingangsselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wählen Sie "-----" aus. Um eine HDMI IN-Buchse auszuwählen, die bereits einem anderen Eingangsselektor zugewiesen ist, muss die EingangsselektorEinstellung zunächst in "-----" geändert werden. (Der Standardwert ist "-----")

"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2)": Weisen Sie dem TV-Eingangsselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wählen Sie "-----" aus. Um eine HDMI IN-Buchse auszuwählen, die bereits einem anderen Eingangsselektor zugewiesen ist, muss die EingangsselektorEinstellung zunächst in "-----" geändert werden. (Der Standardwert ist "-----") PHONO "HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2)": Weisen Sie dem PHONO-Eingangsselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wählen Sie "-----" aus. Um eine HDMI IN-Buchse auszuwählen, die bereits einem anderen Eingangsselektor zugewiesen ist, muss die EingangsselektorEinstellung zunächst in "-----" geändert werden. (Der Standardwert ist "-----") Stellen Sie die Startzeit für den Bildschirmschoner ein. Wählen Sie einen der Werte "3 minutes (Standardwert)", "5 minutes", "10 minutes" oder "Off" aus. ■ 2. HDMI Input Sie können die Eingangszuweisung zwischen Eingangsselektoren und HDMI IN-Buchsen ändern. BD/DVD CBL/SAT

"HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2)": Weisen Sie dem BD/DVD-Eingangsselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wählen Sie "-----" aus. Um eine HDMI IN-Buchse auszuwählen, die bereits einem anderen Eingangsselektor zugewiesen ist, muss die EingangsselektorEinstellung zunächst in "-----" geändert werden. (Standardwert: "HDMI 1 (HDCP 2.2)") "HDMI 1 (HDCP 2.2)" bis "HDMI 4 (HDCP 2.2)": Weisen Sie dem CBL/SAT-Eingangsselektor die gewünschte HDMI IN-Buchse zu. Wenn Sie keine Buchse zuweisen, wählen Sie "-----" aus. Um eine HDMI IN-Buchse auszuwählen, die bereits einem anderen Eingangsselektor zugewiesen ist, muss die Eingangsselektor-Einstellung zunächst in "-----" geändert werden. (Standardwert: "HDMI 2 (HDCP 2.2)")

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges ■ 3. Digital Audio Input Sie können die Eingangszuweisung zwischen Eingangsselektoren und DIGITAL IN COAXIAL/OPTICAL-Buchsen ändern. Wenn Sie keine Buchse zuweisen, wählen Sie "-----" aus. BD/DVD "AUDIO 1" bis "AUDIO 2": Weisen Sie dem BD/DVDEingangsselektor die gewünschte AUDIO IN-Buchse zu. (Der Standardwert ist "AUDIO 1") CBL/SAT BD/DVD "COAXIAL", "OPTICAL": Weisen Sie dem BD/DVDEingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Standardwert: "-----") "AUDIO 1" bis "AUDIO 2": Weisen Sie dem CBL/SATEingangsselektor die gewünschte AUDIO IN-Buchse zu. (Der Standardwert ist "AUDIO 2") GAME CBL/SAT "COAXIAL", "OPTICAL": Weisen Sie dem CBL/SATEingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Standardwert: "-----") "AUDIO 1" bis "AUDIO 2": Weisen Sie dem GAMEEingangsselektor die gewünschte AUDIO IN-Buchse zu. (Standardwert: "-----") STRM BOX GAME "COAXIAL", "OPTICAL": Weisen Sie dem GAMEEingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Standardwert: "-----") "AUDIO 1" bis "AUDIO 2": Weisen Sie dem STRM BOXEingangsselektor die gewünschte AUDIO IN-Buchse zu. (Standardwert: "-----")

STRM BOX "COAXIAL", "OPTICAL": Weisen Sie dem STRM BOXEingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Standardwert: "-----") "AUDIO 1" bis "AUDIO 2": Weisen Sie dem CDEingangsselektor die gewünschte AUDIO IN-Buchse zu. (Standardwert: "-----")

"COAXIAL", "OPTICAL": Weisen Sie dem CD-Eingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Der Standardwert ist "COAXIAL") "AUDIO 1" bis "AUDIO 2": Weisen Sie dem TV-Eingangsselektor die gewünschte AUDIO IN-Buchse zu. (Standardwert: "-----") PHONO (Standardwert: "PHONO") Die Einstellung kann nicht geändert werden.

"COAXIAL", "OPTICAL": Weisen Sie dem TV-Eingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Der Standardwert ist "OPTICAL") PHONO "COAXIAL", "OPTICAL": Weisen Sie dem PHONOEingangsselektor die gewünschte DIGITAL IN-Buchse zu. (Standardwert: "-----") 0 Unterstützte Abtastraten für PCM-Signale (Stereo, Mono) von Digitaleingängen sind 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz/16 Bit, 20 Bit und 24 Bit. ■ 4. Analog Audio Input Sie können die Eingangszuweisung zwischen Eingangsselektoren und AUDIO IN-Buchsen ändern. Wenn Sie keine Buchse zuweisen, wählen Sie "-----" aus.

Sie können die Anschlussumgebung der Lautsprecher sowie den Lautstärkepegel ändern. Die Einstellungen werden automatisch konfiguriert, wenn Sie AccuEQ Room Calibration verwenden. Diese Einstellung kann nicht ausgewählt werden, wenn Kopfhörer angeschlossen sind oder der Ton über die Fernseherlautsprecher ausgegeben wird, da "5. Hardware" – "HDMI" – "Audio TV Out" auf "On" eingestellt ist. ■ 1. Configuration Speaker Channels Wählen Sie "2.1 ch", "3.1 ch", "4.1 ch" oder "5.1 ch" (Standardwert) entsprechend der Anzahl der angeschlossenen Lautsprecher aus.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Subwoofer Stellt ein, ob ein Subwoofer angeschlossen ist oder nicht. "Yes (Standardwert)": Wenn ein Subwoofer angeschlossen ist "No": Wenn kein Subwoofer angeschlossen ist LPF of LFE Stellen Sie den Tiefpassfilter für LFE-Signale (low-frequency effect) ein, um Signale mit niedrigeren Frequenzen als dem eingegebenen Wert zu übergehen und somit unerwünschte Geräusche auszublenden. Der Tiefpassfilter ist nur an Quellen mit LFE-Kanal wirksam. Es können Werte zwischen "80Hz" und "120Hz (Standardwert )" ausgewählt werden. "Off": Diese Funktion wird nicht verwendet Double Bass Diese Auswahl ist nur möglich, wenn "Configuration" – "Subwoofer" den Wert "Yes" und "Front" den Wert "Full Band" aufweist. Die Bassausgabe wird durch die Zufuhr von Basstönen von vorne links und rechts und dem Center-Lautsprecher zum Subwoofer verstärkt. "On": Die Basswiedergabe wird verstärkt "Off": Die Basswiedergabe wird nicht verstärkt 0 Die Einstellung wird nicht automatisch konfiguriert, auch dann nicht, wenn Sie AccuEQ Room Calibration verwenden. ■ 2. Crossover Front Center Surround

Wählen Sie eine Crossover-Frequenz von "40Hz" bis "200Hz" aus, um die Ausgabe von Frequenzen für jeden Kanal zu starten. (Standardwert: "100Hz") "Full Band": Die gesamte Bandbreite wird ausgegeben. 0 Wenn "Configuration" – "Subwoofer" den Wert "No" aufweist, wird "Front" fest auf "Full Band" eingestellt, und die niederfrequenten Bereiche der anderen Kanäle werden über die Frontlautsprecher ausgegeben. Informationen zum Vornehmen dieser Einstellung finden Sie in der Bedienungsanleitung Ihrer Lautsprecher. Wählen Sie eine Crossover-Frequenz von "40Hz" bis "200Hz" aus, um die Ausgabe von Frequenzen für jeden Kanal zu starten. (Standardwert: "100Hz") "Full Band": Die gesamte Bandbreite wird ausgegeben. 0 "Full Band" kann nur gewählt werden, wenn "Front" auf "Full Band" eingestellt wurde. 0 Wenn eine Option nicht gewählt werden kann, obwohl die Verbindung korrekt ist, überprüfen Sie, ob die Einstellungen in "Configuration" – "Speaker Channels" der Anzahl der angeschlossenen Kanäle entspricht. Wählen Sie eine Crossover-Frequenz von "40Hz" bis "200Hz" aus, um die Ausgabe von Frequenzen für jeden Kanal zu starten. (Standardwert: "100Hz") "Full Band": Die gesamte Bandbreite wird ausgegeben. 0 "Full Band" kann nur gewählt werden, wenn "Front" auf "Full Band" eingestellt wurde. 0 Wenn eine Option nicht gewählt werden kann, obwohl die Verbindung korrekt ist, überprüfen Sie, ob die Einstellungen in "Configuration" – "Speaker Channels" der Anzahl der angeschlossenen Kanäle entspricht. ■ 3. Distance Legen Sie den Abstand zwischen jedem Lautsprecher und der Hörposition fest. Front Left Legen Sie den Abstand zwischen jedem Lautsprecher und der Hörposition fest. (Standardwert: "12.0ft/3.60m") Center Legen Sie den Abstand zwischen jedem Lautsprecher und der Hörposition fest. (Standardwert: "12.0ft/3.60m") Front Right Legen Sie den Abstand zwischen jedem Lautsprecher und der Hörposition fest. (Standardwert: "12.0ft/3.60m") Surround Right Legen Sie den Abstand zwischen jedem Lautsprecher und der Hörposition fest. (Standardwert: "7.0ft/2.10m") Surround Left Legen Sie den Abstand zwischen jedem Lautsprecher und der Hörposition fest. (Standardwert: "7.0ft/2.10m") Subwoofer Legen Sie den Abstand zwischen jedem Lautsprecher und der Hörposition fest. (Standardwert: "12.0ft/3.60m")

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges 0 Die Standardwerte variieren je nach der Region. 0 Weiter entfernte Geräte können durch Drücken der MODE-Taste auf der Fernbedienung gewechselt werden. Wurden Fuß als Einheit ausgewählt, können Sie Werte zwischen 0,1 ft und 30,0 ft in Schritten von 0,1 ft auswählen. Wurden Meter als Einheit ausgewählt, können Sie Werte zwischen 0,03 m und 9,00 m in Schritten von 0,03 m auswählen. speichern. Sie können bis zu 5 Bänder für den Subwoofer und 9 Bänder für alle anderen Lautsprecher auswählen. Um die voreingestellten Equalizer-Effekte zu verwenden, wählen Sie die voreingestellte Nummer in "QUICK MENU" – "AccuEQ" – "Equalizer" aus. (ÄP46) Front Nach dem Auswählen der Lautsprecherfrequenz zwischen "25 Hz" und "16 kHz" mit den Cursortasten W/X passen Sie die Lautstärke der Frequenz mit S/T zwischen "j6.0 dB" und "i6.0 dB" an. (Standardwert: "0.0 dB") Center Nach dem Auswählen der Lautsprecherfrequenz zwischen "25 Hz" und "16 kHz" mit den Cursortasten W/X passen Sie die Lautstärke der Frequenz mit S/T zwischen "j6.0 dB" und "i6.0 dB" an. (Standardwert: "0.0 dB") Surround Nach dem Auswählen der Lautsprecherfrequenz zwischen "25 Hz" und "16 kHz" mit den Cursortasten W/X passen Sie die Lautstärke der Frequenz mit S/T zwischen "j6.0 dB" und "i6.0 dB" an. (Standardwert: "0.0 dB") Subwoofer Nach dem Auswählen der Lautsprecherfrequenz zwischen "25 Hz" und "160 Hz" mit den Cursortasten W/X passen Sie die Lautstärke der Frequenz mit S/T zwischen "j6.0 dB" und "i6.0 dB" an. (Standardwert: "0.0 dB") 0 Diese Auswahl ist nicht verfügbar, wenn "No" in "Configuration" – "Subwoofer" ausgewählt ist. ■ 4. Level Calibration Front Left Center Front Right Wählen Sie einen Wert zwischen "j12 dB" und "i12 dB" (in Schritten von 1 dB) aus. Ein Testton wird jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wählen Sie den gewünschten Pegel aus (Standardwert: "0 dB"). Wählen Sie einen Wert zwischen "j12 dB" und "i12 dB" (in Schritten von 1 dB) aus. Ein Testton wird jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wählen Sie den gewünschten Pegel aus (Standardwert: "0 dB"). Wählen Sie einen Wert zwischen "j12 dB" und "i12 dB" (in Schritten von 1 dB) aus. Ein Testton wird jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wählen Sie den gewünschten Pegel aus (Standardwert: "0 dB"). Surround Right Wählen Sie einen Wert zwischen "j12 dB" und "i12 dB" (in Schritten von 1 dB) aus. Ein Testton wird jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wählen Sie den gewünschten Pegel aus (Standardwert: "0 dB"). Surround Left Wählen Sie einen Wert zwischen "j12 dB" und "i12 dB" (in Schritten von 1 dB) aus. Ein Testton wird jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wählen Sie den gewünschten Pegel aus (Standardwert: "0 dB"). Subwoofer Wählen Sie einen Wert zwischen "j15 dB" und "i12 dB" (in Schritten von 1 dB) aus. Ein Testton wird jedes Mal, wenn Sie den Wert verändern, ausgegeben. Wählen Sie den gewünschten Pegel aus (Standardwert: "0 dB").

0 Das Ergebnis fällt in Abhängigkeit von der Eingangsquelle und der Einstellung des Wiedergabemodus möglicherweise nicht wie erwartet aus. ■ 5. Equalizer Settings Sie können die Ausgangslautstärke des Bereichs der angeschlossen Lautsprecher anpassen. Sie können bei jedem Lautsprecher die Lautstärke der verschiedenen Klangbereiche anpassen. Sie können drei verschiedene Equalizer unter Preset 1 bis 3

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

DTS Auto Surround ■ 1. Multiplex/Mono Multiplex Input Channel Mono Input Channel Stellen Sie den Audiokanal oder die Sprache, die ausgegeben werden soll, ein, wenn Multiplex-Audio oder mehrsprachige TVSendungen usw. wiedergegeben werden. "Main (Standardwert)": Nur der Hauptkanal "Sub": Nur Nebenkanal "Main / Sub": Haupt- und Nebenkanal werden gleichzeitig wiedergegeben. 0 Bei Wiedergabe von Multiplex-Audio wird "1+1" auf dem Display dieses Geräts angezeigt, wenn auf der Fernbedienung gedrückt wird. Stellen Sie den Eingangskanal zur Wiedergabe digitaler 2Kanal-Quellen wie Dolby Digital oder analoger 2-Kanal-/PCMQuellen im Mono-Wiedergabemodus ein. "Left": Nur linker Kanal "Right": Nur rechter Kanal "Left + Right (Standardwert)": Die linken und rechten Kanäle Aktivieren Sie bei der Wiedergabe von Dolby TrueHD die DialogNormalisierung, mit welcher die Dialoglautstärke konstant gehalten wird. Hinweis: Wenn diese Einstellung den Wert Off aufweist, ist die Late Night-Funktion zum Genuss von SurroundSound bei geringer Lautstärke fest auf den Wert "Off" eingestellt, wenn Dolby Digital Plus/Dolby TrueHD wiedergegeben wird. "On (Standardwert)": Verwenden Sie diese Funktion "Off": Diese Funktion wird nicht verwendet ■ 3. DTS 0 Mithilfe von Firmware-Updates für dieses Gerät ist eine Unterstützung des DTS:XAudioformats geplant. Diese Einstellung ist nach dem Update verfügbar.

■ 4. LFE Level Stellen Sie den Niedrigfrequenzeffektpegel (LFE) für Dolby Digital-, DTS-, Multichannel PCM- und DSD-Signale ein. LFE Level Stellen Sie den Niedrigfrequenzeffektpegel (LFE) für jede Signalart von "0 dB (Standardwert)" bis "j ∞ dB" ein. Wenn der Niedrigfrequenzeffektton zu kräftig ist, wählen Sie j20dB" oder "j ∞ dB" aus. ■ 5. Volume ■ 2. Dolby Loudness Management Wenn DTS-Signale eingehen, die erweiterte Kanalinformationen enthalten, wird der optimale Wiedergabemodus entsprechend den erweiterten Informationen im Eingangssignal und der Lautsprecherkonfiguration dieses Geräts automatisch ausgewählt, wenn der Straight Decoding-Wiedergabemodus ausgewählt ist. "On (Standardwert)": Verwenden Sie diese Funktion "Off": Audiosignale werden mit der Kanalanzahl im Eingangssignal wiedergegeben, die der Lautsprecherkonfiguration dieses Geräts entspricht. Maximum Volume Stellen Sie eine Maximallautstärke ein, um zu hohe Lautstärken zu vermeiden. Wählen Sie "Off (Standardwert)" oder einen Wert zwischen "30" und "49" aus. Headphone Level Passen Sie den Ausgangspegel der Kopfhörer an. Wählen Sie einen Wert zwischen "j12 dB" und "i12 dB" aus. (Standardwert: "0 dB")

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

■ 1. IntelliVolume Passen Sie den Lautstärkeunterschied zwischen den an das Gerät angeschlossenen Geräten an. Wählen Sie den zu konfigurierenden Eingangsselektor. IntelliVolume Wählen Sie einen Wert zwischen "j12 dB" und "i12 dB" aus. Legen Sie einen negativen Wert fest, wenn die Lautstärke des Zielgeräts höher ist, als die der anderen, und einen positiven Wert, wenn sie geringer ist. Starten Sie die Wiedergabe am angeschlossenen Gerät, um die Audioausgabe zu überprüfen. (Der Standardwert ist "0 dB") ■ 2. Name Edit Geben Sie einen einfachen Namen für jeden Eingang ein. Der eingestellte Name wird in der Anzeige des Hauptgeräts angezeigt. Wählen Sie den zu konfigurierenden Eingangsselektor. Name Edit

1. Wählen Sie mit den Cursortasten ein Zeichen oder Symbol

aus und drücken Sie ENTER. Wiederholen Sie, um 10 oder weniger Zeichen einzugeben. "A/a": Wechselt zwischen Groß- und Kleinbuchstaben. (Es kann auch durch Drücken der MODE-Taste auf der Fernbedienung zwischen Groß- und Kleinschreibung gewechselt werden.) " ← " " → ": Verschiebt den Cursor in Pfeilrichtung. " ": Das Zeichen links vom Cursor wird entfernt. " ": Fügen Sie hiermit Leerzeichen ein. 0 Durch Drücken der CLEAR-Taste auf der Fernbedienung werden alle eingegebenen Zeichen gelöscht.

2. Wählen Sie nach der Eingabe "OK" mit den Cursortasten aus

und drücken Sie ENTER. Der Eingangsname wird gespeichert. 0 Um einen voreingestellten Radiosender zu benennen, drücken Sie TUNER auf der Fernbedienung, wählen Sie FM und dann die voreingestellte Nummer aus. 0 Kann nicht eingestellt werden, falls der "NET","USB" oder "BLUETOOTH" Eingang ausgewählt ist. Legen Sie Prioritäten bei der Eingangsauswahl fest, wenn mehrere Audioquellen mit einem Eingangsselektor verbunden sind, z. B. bei Anschlüssen an den Buchsen "BD/DVD" HDMI IN und "BD/DVD" AUDIO IN. Die Einstellung kann für jede Eingangsauswahltaste getrennt vorgenommen werden. Wählen Sie den zu konfigurierenden Eingangsselektor. Beachten Sie, dass einige Standardwerte nicht geändert werden können. Audio Select

"ARC": Wenn dem Eingangssignal vom ARC-kompatiblen Fernseher Priorität zugewiesen wird. 0 Die Einstellung kann nur ausgewählt werden, wenn "5. Hardware" – "HDMI" – "Audio Return Channel" auf "Auto" eingestellt ist und außerdem der "TV"-Eingang ausgewählt ist. "HDMI": Wenn dem Eingangssignal von den HDMI IN-Buchsen Priorität zugewiesen wird. 0 Die Einstellung kann nur dann ausgewählt werden, wenn der Eingang in der Einstellung "1. Input/Output Assign" – "HDMI Input" der HDMI-Buchse zugewiesen wurde. "COAXIAL": Wenn dem Eingangssignal von den DIGITAL IN COAXIAL-Buchsen Priorität zugewiesen wird. 0 Die Einstellung kann nur dann ausgewählt werden, wenn der Eingang in der Einstellung "1. Input/Output Assign" – "Digital Audio Input" der COAXIAL-Buchse zugewiesen wurde. "OPTICAL": Wenn dem Eingangssignal von den DIGITAL IN OPTICAL-Buchsen Priorität zugewiesen wird. 0 Die Einstellung kann nur dann ausgewählt werden, wenn der Eingang in der Einstellung "1. Input/Output Assign" – "Digital Audio Input" der OPTICAL-Buchse zugewiesen wurde. "Analog": Zur Ausgabe von analogem Ton unabhängig vom Eingangssignal 0 Die Einstellung kann nur dann ausgewählt werden, wenn der Eingang in der Einstellung "1. Input/Output Assign" – "Analog Audio Input" der AUDIO IN-Buchse zugewiesen wurde. (Standardwert: BD/DVD: HDMI, CBL/SAT: HDMI, GAME: HDMI, STRM BOX: HDMI, CD: COAXIAL, TV: OPTICAL, PHONO: Analog) ■ Audio Select

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges PCM Fixed Mode Wählen Sie aus, ob Eingangssignale auf PCM (außer für Mehrkanal-PCM) festgestellt werden sollen, wenn Sie "HDMI", "COAXIAL", oder "OPTICAL" in der "Audio Select"-Einstellung ausgewählt haben. Stellen Sie diese Option auf "On" ein, wenn bei der Wiedergabe von PCM-Quellen Rauschen auftritt oder die Anfänge von Tracks abgeschnitten werden. Normalerweise sollten Sie "Off (Standardwert)" auswählen. 0 Die Änderung der "Audio Select" ändert die Einstellung zu "Off". 0 Die Einstellung kann nicht geändert werden, wenn "TUNER", "NET", "USB" oder "BLUETOOTH" als Eingang ausgewählt ist. ■ Video Select Wenn einer der Eingänge "TUNER", "NET", oder "BLUETOOTH" ausgewählt ist, können Sie den Eingang festlegen, aus dem Video über den Fernseher ausgegeben wird. Video Select "Last (Standardwert)": Wählen Sie den direkt zuvor wiedergegebenen Videoeingang aus. "BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "CD", "TV", "PHONO": Die Videosignale des ausgewählten Eingangs werden wiedergegeben. 0 Diese Einstellung ist für einen Eingangsselektor gültig, der in "1. Input/Output Assign" – "HDMI Input" zugeordnet wurde. 0 Wenn als OSD-Sprache Chinesisch ausgewählt ist, kann diese Einstellung nur ausgewählt werden, wenn "TUNER" als Eingang ausgewählt ist.

■ 1. HDMI HDMI CEC Wenn die Einstellung den Wert "On" aufweist, sind die Eingangsauswahlverbindung und andere Verbindungsfunktionen mit Geräten aktiviert, welche mit HDMI verbunden und CEC-kompatibel sind. "On": Diese Funktion wird verwendet "Off (Standardwert)": Nichtbenutzung dieser Funktion Wenn Sie diese Einstellung ändern, schalten Sie die Stromversorgung aller angeschlossenen Komponenten zuerst aus und dann wieder ein. 0 Abhängig vom Fernseher kann ein Link notwendig sein, um auf dem Fernseher konfiguriert zu werden. 0 Wenn die Einstellung den Wert "On" aufweist und das Bildschirmmenü geschlossen wird, werden die Namen der CEC-kompatiblen Komponenten und "CEC On" auf dem Display dieses Geräts angezeigt. 0 Der Stromverbrauch im Standby-Modus ist möglicherweise erhöht, wenn "On" eingestellt ist. (Abhängig vom TV-Status, tritt das Gerät in den normalen Standby-Modus ein.) 0 Wenn Sie den Lautstärkeregler am Gerät bedienen, während diese Einstellung den Wert "On" aufweist und Audio über die Fernsehlautsprecher ausgegeben wird, erfolgt auch eine Audioausgabe über die Lautsprecher, die mit dem Gerät verbunden sind. Wenn Sie den Ton nur über eins von ihnen ausgeben möchten, ändern Sie die Einstellungen des Geräts oder des TV oder reduzieren Sie die Lautstärke des Geräts. 0 Wenn bei Einstellung auf "On" außergewöhnlicher Betrieb auftritt, wählen Sie den Wert "Off" aus. 0 Bei Anschluss eines nicht CEC-kompatiblen Geräts oder wenn Sie nicht sicher sind, ob es kompatibel ist, wählen Sie für diese Einstellung den Wert "Off" aus. > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges HDMI Standby Through Wenn diese Einstellung nicht den Wert "Off" aufweist, können Sie Video- und Audiosignale eines über HDMI angeschlossenen Players auf dem Fernseher wiedergeben, auch wenn sich das Gerät im Standby-Modus befindet. Es können nur "Auto" oder "Auto (Eco)" ausgewählt werden, wenn "HDMI CEC" den Wert "On" aufweist. Bei anderen Einstellungen wählen Sie für "HDMI CEC" den Wert "Off" aus. (Standardwert: "Off") 0 Der Stromverbrauch im Standby-Modus ist erhöht, wenn ein anderer Wert als "Off" eingestellt ist. "BD/DVD", "CBL/SAT", "GAME", "STRM BOX", "CD", "TV", "PHONO": Wenn Sie beispielsweise "BD/DVD" auswählen, können Sie das an die "BD/DVD"-Buchse angeschlossene Gerät auf dem Fernseher wiedergeben, auch wenn sich das Gerät im Standby-Modus befindet. Wählen Sie diese Einstellung aus, nachdem Sie einen Player zur Verwendung mit dieser Funktion ausgewählt haben. "Last": Sie können die Video- und Audiosignale des Eingangs, der ausgewählt wurde, bevor das Gerät in den Standby-Modus geschaltet wurde, über den Fernseher wiedergeben. Wenn "Last" ausgewählt ist, kann der Eingang des Geräts mit der Fernbedienung gewechselt werden, auch wenn sich das Gerät im Standby-Modus befindet. "Auto", "Auto (Eco)": Wählen Sie eine dieser Einstellungen aus, wenn Sie ein Gerät angeschlossen haben, das dem CECStandard entspricht. Mit der CEC-Link-Funktion können Videound Audiosignale des am Fernseher ausgewählten Eingangs wiedergeben werden, unabhängig davon, welcher Eingang beim Umschalten des Geräts in den Standby-Modus ausgewählt war. 0 Um nicht CEC-konforme Player über den Fernseher wiederzugeben, muss das Gerät eingeschaltet sein, und es muss zum entsprechenden Eingang gewechselt werden. 0 Wenn Sie einen CEC-konformen Fernseher verwenden, können Sie den Stromverbrauch im Standby-Modus verringern, indem Sie "Auto (Eco)" auswählen. Audio TV Out Sie können Audiosignale über die Lautsprecher des Fernsehers wiedergeben, wenn dieses Gerät eingeschaltet ist. "On": Diese Funktion wird verwendet "Off (Standardwert)": Nichtbenutzung dieser Funktion 0 Die Einstellung ist fest auf "Auto" eingestellt, wenn "HDMI CEC" den Wert "On" aufweist. Wenn Sie diese Einstellung ändern, wählen Sie für "HDMI CEC" den Wert "Off" aus. 0 Der Wiedergabemodus kann nicht geändert werden, wenn "Audio TV Out" den Wert "On" aufweist und die Audiosignale über die Lautsprecher des Fernsehers wiedergegeben werden. 0 Je nach Fernseher bzw. Eingangssignal der Komponente können die Audiosignale möglicherweise nicht über die Lautsprecher des Fernsehers wiedergegeben werden, auch wenn diese Einstellung den Wert "On" aufweist. In diesem Fall wird der Ton über die Lautsprecher des Gerätes ausgegeben. 0 Wenn Sie den Lautstärkeregler an diesem Gerät bedienen, während Audiosignale zur Ausgabe über die Fernseherlautsprecher in diesem Gerät eingehen, so wird Audio von diesem Gerät ausgegeben. Wenn Sie nicht möchten, dass die Audioausgabe vom Gerät erfolgt, ändern Sie die Einstellungen des Gerätes oder des Fernsehers oder reduzieren Sie die Lautstärke des Gerätes. Audio Return Channel Sie können den Ton des mit HDMI verbundenen, ARCkompatiblen Fernsehgeräts über die mit dem Gerät verbundenen Lautsprecher genießen. Um diese Funktion zu nutzen, wählen Sie zuvor für "HDMI CEC" die Einstellung "On" aus. "Auto": Bei Ausgabe der Audiosignale des Fernsehers über die mit dem Gerät verbundenen Lautsprecher "Off": Wenn die ARC-Funktion nicht verwendet wird Auto Lip Sync In dieser Einstellung wird jede Nichtsynchronizität zwischen Video- und Audiosignalen automatisch auf Basis der Daten des HDMI LipSync-kompatiblen Fernsehers korrigiert. "On (Standardwert)": Die automatische Korrektur wird aktiviert. "Off": Die automatische Korrektur ist deaktiviert.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges ■ 2. Network 0 Wenn LAN mit DHCP konfiguriert wird, stellen Sie für "DHCP" den Wert "Enable" ein, damit die Einstellung automatisch konfiguriert wird. Damit den Komponenten jeweils feste IP-Adressen zugewiesen werden können, muss "DHCP" den Wert "Disable" aufweisen, diesem Gerät muss in "IP Address" eine Adresse zugewiesen werden, und es müssen LAN-Informationen wie Subnetzmaske und Gateway eingegeben werden.

Wi-Fi Verbinden Sie das Gerät mit dem Netzwerk durch den WLANRouter. "On": WLAN-Verbindung "Off (Wired) (Standardwert)": Verkabelte LAN-Verbindung Wi-Fi Setup Sie können WLAN-Einstellungen konfigurieren, indem Sie ENTER drücken, wenn "Start" angezeigt wird. 0 Details finden Sie unter "3. Network Connection" (ÄP16) in Initial Setup. Wi-Fi Status Die Informationen zum verbundenen Zugangspunkt werden angezeigt. "SSID": Die SSID des angeschlossenen Zugangspunktes. "Signal": Signalstärke des Zugangspunkts, mit dem eine Verbindung besteht. "Status": Status des angeschlossenen Zugangspunkts. MAC Address Dies ist die MAC-Adresse dieses Geräts. Dieser Wert ist speziell für die Komponente eingestellt und kann nicht geändert werden. DHCP "Enable (Standardwert)": Auto-Konfiguration durch DHCP "Disable": Manuelle Konfiguration ohne DHCP Wenn "Disable" ausgewählt wird, müssen "IP Address", "Subnet Mask", "Gateway" und "DNS Server" manuell eingestellt werden. IP Address Anzeige/Einstellung der IP-Adresse. Subnet Mask Anzeige/Einstellung der Untermaske. Gateway Anzeige/Einstellung des Gateways. DNS Server Anzeige/Einstellung des primären DNS-Servers. Proxy URL Anzeige/Einstellung der Proxy-Server-URL. Proxy Port Bei Eingabe von "Proxy URL" wird die Proxyserver-Portnummer angezeigt/eingestellt. Friendly Name Ändern Sie den Gerätenamen dieses Geräts, der auf anderen mit dem Netzwerk verbundenen Geräten angezeigt wird, in einen einfach wiederzuerkennenden Namen. Zum Kaufzeitpunkt auf Onkyo TX-L50 ＊＊＊＊＊＊ eingestellt. ("＊" steht für alphanummerische Zeichen zur Identifizierung der einzelnen Geräte)

1. Drücken Sie ENTER, um den Bearbeiten-Bildschirm zu

2. Wählen Sie mit den Cursortasten ein Zeichen oder Symbol

aus und drücken Sie ENTER. Wiederholen Sie, um 31 oder weniger Zeichen einzugeben. "A/a": Es wird zwischen Groß- und Kleinschreibung gewechselt. (Es kann auch durch Drücken der MODE-Taste auf der Fernbedienung zwischen Groß- und Kleinschreibung gewechselt werden.) " ← " " → ": Verschiebt den Cursor in Pfeilrichtung. ": Das Zeichen links vom Cursor wird entfernt. " ": Fügen Sie hiermit Leerzeichen ein. 0 Durch Drücken der CLEAR-Taste auf der Fernbedienung werden alle eingegebenen Zeichen gelöscht.

3. Wählen Sie nach der Eingabe "OK" mit den Cursortasten aus

und drücken Sie ENTER. Der Eingangsname wird gespeichert.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges AirPlay Password Usage Data Sie können ein Passwort mit bis zu 31 Zeichen festlegen, sodass nur registrierte Benutzer AirPlay verwenden können.

1. Drücken Sie ENTER, um den Bearbeiten-Bildschirm zu

2. Wählen Sie mit den Cursortasten ein Zeichen oder Symbol

aus und drücken Sie ENTER. Wiederholen Sie, um 31 oder weniger Zeichen einzugeben. "A/a": Es wird zwischen Groß- und Kleinschreibung gewechselt. (Es kann auch durch Drücken der MODE-Taste auf der Fernbedienung zwischen Groß- und Kleinschreibung gewechselt werden.) " ← " " → ": Verschiebt den Cursor in Pfeilrichtung. ": Das Zeichen links vom Cursor wird entfernt. " ": Fügen Sie hiermit Leerzeichen ein. 0 Um auszuwählen, ob das Passwort mit " ＊ " maskiert oder im Klartext angezeigt werden soll, drücken Sie MEMORY auf der Fernbedienung. 0 Durch Drücken der CLEAR-Taste auf der Fernbedienung werden alle eingegebenen Zeichen gelöscht.

3. Wählen Sie nach der Eingabe "OK" mit den Cursortasten aus

und drücken Sie ENTER. Das Eingangspasswort wird gespeichert. Zur Qualitätsverbesserung unserer Produkte und Dienstleistungen kann unser Unternehmen Nutzungsinformationen über das Netzwerk erheben. Wählen Sie "Yes" aus, wenn Sie der Erhebung solcher Informationen durch uns zustimmen. Wählen Sie "No" aus, wenn Sie nicht möchten, dass wir diese Informationen erheben. (Standardwert: "No") Sie können dies nach der Bestätigung der Datenschutzrichtlinie einstellen. Wenn Sie "Usage Data" wählen und ENTER drücken, wird die Datenschutzrichtlinie angezeigt. (Der gleiche Bildschirm wird auch einmal angezeigt, wenn Sie die Netzwerkverbindung einrichten.) Wenn Sie der Sammlung von Informationen zustimmen, wird diese Einstellung auch zu "Yes". Beachten Sie, dass wenn Sie der Datenschutzrichtlinie zustimmen, Sie aber "No" für diese Einstellung wählen, die Informationen nicht gesammelt werden. Network Check Sie können die Netzwerkverbindung überprüfen. Drücken Sie ENTER, wenn "Start" angezeigt wird.

0 Wenn "Network" nicht ausgewählt werden kann, warten Sie eine Weile ab. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde. ■ 3. Bluetooth Bluetooth Wählen Sie aus, ob Sie die BLUETOOTH Funktion verwenden wollen. "On (Standardwert)": Ermöglicht das Anschließen von BLUETOOTH fähigen Geräten mithilfe der BLUETOOTH Funktion. Wählen Sie "On" auch dann aus, wenn Sie verschiedene BLUETOOTH Einstellungen vornehmen. "Off": Wenn die BLUETOOTH Funktion nicht verwendet wird Auto Input Change Der Eingang des Geräts wird automatisch zu "BLUETOOTH" gewechselt, wenn die Verbindung mit dem Gerät über ein BLUETOOTH fähiges Gerät erfolgt. "On (Standardwert)": Der Eingang wird automatisch zu "BLUETOOTH" gewechselt, wenn ein BLUETOOTH fähiges Gerät angeschlossen wird. "Off": Die Funktion ist deaktiviert. 0 Wenn der Eingang nicht automatisch gewechselt wird, stellen Sie "Off" ein und ändern den Eingang manuell. Auto Reconnect Durch diese Funktion wird die Verbindung mit dem BLUETOOTH fähigen Gerät automatisch aktiviert, das zuletzt angeschlossen war, als der Eingang zu "BLUETOOTH" gewechselt wurde. "On (Standardwert)": Verwenden Sie diese Funktion "Off": Diese Funktion wird nicht verwendet 0 Dies funktioniert möglicherweise mit einigen BLUETOOTH fähigen Geräten nicht.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Pairing Information Sie können die auf diesem Gerät gespeicherten Kopplungsinformationen initialisieren. Wenn bei Anzeige von "Clear" ENTER gedrückt wird, werden die Kopplungsinformationen initialisiert, die in diesem Gerät gespeichert sind. 0 Von dieser Funktion werden nicht die Kopplungsinformationen auf dem BLUETOOTH fähigen Gerät initialisiert. Wenn Sie die Geräte erneut koppeln, achten Sie darauf, vorab die Kopplungsinformationen auf dem BLUETOOTH fähigen Gerät zu löschen. Informationen zum Löschen der Kopplungsinformationen finden Sie in der Bedienungsanleitung des BLUETOOTH fähigen Geräts. Device Der Name des BLUETOOTH fähigen Geräts wird angezeigt, das mit dem Gerät verbunden ist. 0 Der Name wird nicht angezeigt, wenn "Status" den Wert "Ready" oder "Pairing" aufweist. Status Zeigt den Status des BLUETOOTH fähigen Geräts an, das mit dem Gerät verbunden ist. "Ready": Nicht gekoppelt "Pairing": Gekoppelt "Connected": Erfolgreich angeschlossen 0 Wenn "Bluetooth" nicht ausgewählt werden kann, warten Sie eine Weile ab. Es wird angezeigt, wenn die BLUETOOTH Funktion gestartet wird. ■ 4. Power Management Sleep Timer

Mit dieser Funktion kann das Gerät nach Ablauf der angegebenen Zeit automatisch in den Standby-Modus schalten. Sie können zwischen "30 minutes", "60 minutes" und "90 minutes" auswählen. "Off (Standardwert)": Setzt das Gerät nicht automatisch auf Standby. Auto Standby Diese Einstellung setzt das Gerät nach 20 Minuten Inaktivität ohne Video- oder Audioeingabe automatisch auf Standby. (Wenn "USB Power Out at Standby" oder "Network Standby" aktiv sind, wird hier automatisch der HYBRID STANDBY-Modus ausgewählt, durch den der Stromverbrauch auf ein Minimum reduziert wird.) "On (Standardwert)": Das Gerät wird automatisch in den Standby-Modus geschaltet ("ASb" leuchtet weiterhin). "Off": Das Gerät wird nicht automatisch in den Standby-Modus geschaltet. 0 "Auto Standby" wird 30 Sekunden, bevor Auto Standby aktiv wird, auf dem Display dieses Geräts und auf dem Fernsehbildschirm angezeigt. Auto Standby in HDMI Standby Through Aktivieren oder deaktivieren Sie "Auto Standby", während "HDMI Standby Through" eingeschaltet ist. "On": Die Einstellung wird aktiviert. "Off": Die Einstellung wird deaktiviert. 0 Diese Einstellung kann nicht den Wert "On" aufweisen, wenn "Auto Standby" den Wert "Off" aufweist. USB Power Out at Standby An dem USB-Port angeschlossene Geräte werden weiter mit Strom versorgt, auch wenn sich dieses Gerät im Standby-Modus befindet und diese Funktion auf "On" eingestellt ist. (Standardwert: "Off") 0 Bei Verwenden dieser Funktion ist der Stromverbrauch auch dann erhöht, wenn das Gerät sich im Standby-Modus befindet. Die Erhöhung des Stromverbrauchs wird jedoch minimiert, indem das Gerät automatisch in den HYBRID STANDBY-Modus wechselt, in dem nur die wesentlichen Schaltungen in Betrieb sind.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Network Standby Bluetooth Wakeup Wenn diese Funktion den Wert "On (Standardwert)" aufweist, können Sie dieses Gerät mit einer Anwendung zum Steuern des Geräts über das Netzwerk einschalten. 0 Wenn "Network Standby" verwendet wird, erhöht sich der Stromverbrauch, selbst wenn sich das Gerät im Standby-Modus befindet. Die Erhöhung des Stromverbrauchs wird jedoch auf ein Minimum beschränkt, indem das Gerät automatisch in den HYBRID STANDBYModus wechselt, in dem nur die grundlegende Stromversorgung läuft. 0 "Network Standby" zum Verringern des Stromverbrauchs kann deaktiviert werden, wenn die Netzwerkverbindung unterbrochen wird. Verwenden Sie in diesem Fall die Netztaste auf der Fernbedienung oder an diesem Gerät, um das Gerät einzuschalten. Version Die aktuelle Firmwareversion wird angezeigt. Update via NET Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über das Netzwerk aktualisieren möchten. 0 Sie werden diese Einstellung nicht auswählen können, wenn Sie keinen Internetzugang haben oder keine Aktualisierungen verfügbar sind. Update via USB Drücken Sie zur Auswahl ENTER, wenn Sie die Firmware über USB aktualisieren möchten. 0 Sie werden diese Einstellung nicht auswählen können, wenn kein USB-Speichergerät verbunden ist oder keine Aktualisierungen auf dem USB-Speichergerät nötig sind. Mit dieser Funktion wird das Gerät aus dem Standby-Modus geholt, wenn ein BLUETOOTH fähiges Gerät angeschlossen wird. "On": Diese Funktion wird verwendet "Off (Standardwert)": Nichtbenutzung dieser Funktion 0 Die Einstellung auf "On" erhöht den Stromverbrauch, selbst wenn sich das Gerät im Standby-Modus befindet. Die Erhöhung des Stromverbrauchs wird jedoch auf ein Minimum beschränkt, indem das Gerät automatisch in den HYBRID STANDBY-Modus wechselt, in dem nur die grundlegende Stromversorgung läuft. 0 Diese Einstellung ist fest auf "Off" eingestellt, wenn "5. Hardware" – "Bluetooth" – "Auto Input Change" den Wert "Off" aufweist. 0 Wenn "Firmware Update" nicht ausgewählt werden kann, warten Sie eine Weile ab. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde. 0 Warten Sie eine Weile ab, wenn "Network Standby" und "Bluetooth Wakeup" nicht ausgewählt werden können. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde.

■ 1. Firmware Update Update Notice Die Verfügbarkeit einer Firmwareaktualisierung wird über das Netzwerk mitgeteilt. "Enable (Standardwert)": Informiert über Updates "Disable": Keine Nachrichten zu Updates

■ 2. Initial Setup Das Initial Setup ist im Menü Setup verfügbar. 0 Wenn "Initial Setup" nicht ausgewählt werden kann, warten Sie eine Weile ab. Die Option wird angezeigt, wenn die Netzwerk-Funktion gestartet wurde. ■ 3. Lock Setup Parameter Sperren Sie das Setup-Menü, um die Einstellungen zu schützen. "Locked": Das Menü ist gesperrt. "Unlocked (Standardwert)": Das Menü ist entriegelt. ■ 4. Load Default Load Default Setzen Sie die Einstellungen dieses Geräts auf den Status bei Auslieferung zurück. Das Zurücksetzen ist abgeschlossen, wenn "Clear" auf dem Display angezeigt wird und das Gerät in den Standby-Modus wechselt. Ihre Einstellungen werden ebenfalls initialisiert, wenn Sie das Gerät zurücksetzen. Notieren Sie sich also Ihre Einstellungen, bevor Sie das Gerät zurücksetzen.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Firmware-Update Firmware-Update Update-Funktion dieses Geräts Aktualisierung der Firmware Bei diesem Gerät kann die Firmware (Systemsoftware) über ein Netzwerk oder den USB-Port aktualisiert werden. Dadurch können Verbesserungen an verschiedenen vorhandenen Funktionen vorgenommen und neue Funktionen hinzugefügt werden. Details zu aktualisierten Wiedergabefunktionen finden Sie hier. Es gibt zwei Möglichkeiten zur Aktualisierung der Firmware: über das Netzwerk und über USB. Das Update dauert in jedem Fall etwa 20 Minuten, sowohl über Netzwerk als auch über USB. Darüber hinaus werden die vorhandenen Einstellungen unabhängig von der verwendeten UpdateMethode garantiert. Hinweis: Wenn dieses Gerät an ein Netzwerk angeschlossen ist, werden möglicherweise Hinweise zu Firmware-Updates auf dem Display angezeigt. Wählen Sie "Update" mit den Cursortasten der Fernbedienung aus und drücken Sie ENTER, um das Update auszuführen. "Completed!" wird angezeigt, wenn das Update abgeschlossen ist. 0 Aktuelle Informationen zu Updates finden Sie auf unserer Firmenwebsite. Die Firmware dieses Geräts muss nicht aktualisiert werden, wenn kein Update verfügbar ist. 0 Stellen Sie vor der Aktualisierung sicher, dass das Lautsprechermikrofon nicht angeschlossen ist. 0 Während der Aktualisierung nicht – Kabel, USB-Speichergeräte, Lautsprecher oder Kopfhörer entfernen und wieder anschließen, oder irgendeine Bedienung der Komponenten, wie z. B. den Strom ausschalten – Zugreifen auf dieses Gerät von einem PC oder einem Smartphone aus mithilfe einer Anwendung Haftungsausschluss: Das Programm und die begleitende Onlinedokumentation erhalten Sie zur Verwendung auf eigenes Risiko. Wir übernehmen keinerlei Haftung bei Schadenersatzansprüchen oder anderen Forderungen bezüglich Ihrer Verwendung des Programms oder der begleitende Onlinedokumentation, ungeachtet der Rechtstheorie und unabhängig davon, ob die Forderungen aus unerlaubter oder vertragsgemäßer Handlung resultieren. In keinem Fall übernehmen wir irgendeine Haftung

gegenüber Ihnen oder Dritten bei irgendwelchen besonderen, indirekten, zufälligen oder Folgeschäden einschließlich, jedoch nicht beschränkt auf Schadenersatz, Erstattungen oder Schäden durch Verlust von gegenwärtigen oder zukünftigen Gewinnen, Verlust von Daten oder aus anderen Gründen. Aktualisierung der Firmware über das Netzwerk 0 Überprüfen Sie, ob das Gerät eingeschaltet ist, und die Verbindung zum Internet gesichert ist. 0 Schalten Sie die Steuerung aus (PC usw.), die mit dem Netzwerk verbunden ist. 0 Beenden Sie die Wiedergabe von Internetradio, USBSpeichergeräten oder Servern. 0 Wenn "5. Hardware" – "HDMI" – "HDMI CEC" im Menü System Setup den Wert "On" aufweist, wählen Sie den Wert "Off" aus. 0 Die Beschreibung kann sich von der Bildschirmanzeige unterscheiden, dies ändert aber nicht die Art der Bedienung oder die Funktion.

1. Schalten Sie den Eingang des Fernsehers auf

denjenigen, der mit dem Gerät belegt ist.

auf der Fernbedienung. Setup

3. Wählen Sie mit den Cursortasten nacheinander "6.

Miscellaneous" – "Firmware Update" – "Update via NET" aus und drücken Sie dann ENTER.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Setup

0 Wenn "Firmware Update" ausgegraut ist und nicht ausgewählt werden kann, warten Sie eine Weile, bis es verfügbar ist. 0 Sie können "Update via NET" nicht auswählen, wenn kein Update verfügbar ist.

4. Drücken Sie ENTER, wenn "Update" ausgewählt ist, um

das Update zu starten. 0 Während der Aktualisierung wird der TV-Bildschirm möglicherweise schwarz, abhängig vom aktualisierten Programm. Überprüfen Sie in diesem Fall den Fortschritt auf dem Display dieses Geräts. Der TVBildschirm bleibt schwarz, bis die Aktualisierung abgeschlossen ist und die Stromversorgung wieder eingeschaltet wird. 0 "Completed!" wird angezeigt, wenn das Update abgeschlossen ist.

5. Drücken Sie Í ON/STANDBY an diesem Gerät, um das

Gerät in den Standby-Modus zu schalten. Der Vorgang ist abgeschlossen und Ihre Firmware ist auf die neuste Version aktualisiert. 0 Verwenden Sie nicht Í auf der Fernbedienung. Wenn eine Fehlermeldung angezeigt wird: Wenn ein Fehler auftritt, wird " ＊ - ＊＊ Error!" auf dem Display dieses Geräts angezeigt. (" ＊ " steht für ein alphanumerisches Zeichen.) Überprüfen Sie das Folgende: 0 ＊ -01, ＊ -10: Kein Ethernet-Kabel gefunden. Schließen Sie das Ethernetkabel richtig an. 0 ＊-02, ＊-03, ＊-04, ＊-05, ＊-06, ＊-11, ＊-13, ＊-14, ＊ -16, ＊ -17, ＊ -18, ＊ -20, ＊ -21: Internetverbindungsfehler. Überprüfen Sie das Folgende: – Der Router ist eingeschaltet. – Dieses Gerät und der Router sind über das Netzwerk verbunden. Versuchen Sie, die Stromversorgung des Geräts und des Routers aus- und wieder anzuschalten. Dies könnte das Problem lösen. Wenn Sie immer noch keine Verbindung zum Internet herstellen können, könnten der DNS-Server oder Proxy-Server vorübergehend nicht erreichbar sein. Überprüfen Sie den Status bei Ihrem ISP-Anbieter. 0 Sonstiges: Entfernen Sie das Netzkabel, schließen Sie es wieder an und versuchen Sie es erneut. Update über USB 0 Halten Sie ein USB-Speichergerät mit 128 MB oder größer bereit. FAT16- oder FAT32-Datensystemformat. – Datenträger, die in ein USB-Kartenlesegerät eingelegt wurden, dürfen für diese Funktion nicht verwendet werden. – USB-Speichergeräte mit Sicherheitsfunktion werden nicht unterstützt. – USB-Hubs und USB-Geräte mit Hubfunktion werden nicht unterstützt. Schließen Sie diese Geräte nicht an das Gerät an. 0 Löschen Sie alle Daten auf dem USB-Speichergerät. 0 Schalten Sie die Steuerung aus (PC usw.), die mit dem Netzwerk verbunden ist. 0 Beenden Sie die Wiedergabe von Internetradio, USBSpeichergeräten oder Servern. 0 Wenn "5. Hardware" – "HDMI" – "HDMI CEC" im Menü Setup den Wert "On" aufweist, wählen Sie den Wert "Off" aus. 0 Einige USB-Speichergeräte brauchen lange zum Laden, werden möglicherweise nicht korrekt geladen oder nicht ordnungsgemäß eingezogen, abhängig vom Gerät und Ihrem Inhalt. 0 Wir übernehmen keinerlei Haftung für Datenverluste,

Schäden an Daten oder fehlerhafte Speichervorgänge, die durch die Verwendung des USB-Speichergeräts mit diesem Gerät entstehen. Wir danken Ihnen für Ihr Verständnis. Die Beschreibung kann sich von der Bildschirmanzeige unterscheiden, dies ändert aber nicht die Art der Bedienung oder die Funktion. Schließen Sie das USB-Speichergerät an Ihren PC an. Laden Sie die Firmwaredatei von unserer Firmenwebsite auf Ihren PC herunter und entpacken Sie sie. Firmwaredateien werden folgendermaßen benannt: ONKSLM0001_S50000SASASOSO_ ＊＊＊ .zip Entpacken Sie die Datei auf Ihrem PC. Die Anzahl der entpackten Dateien und Ordner variiert je nach Modell. Kopieren Sie alle entpackten Dateien und Ordner ins Stammverzeichnis des USB-Speichergerätes. 0 Stellen Sie sicher, dass Sie die entpackten Dateien kopieren. Schließen Sie das USB-Speichergerät an den USB-Port dieses Geräts an. 0 Wenn Sie eine USB-Festplatte an den USB-Anschluss des Gerätes anschließen, empfehlen wir Ihnen die Verwendung seines Wechselstromnetzadapters für die Stromversorgung. 0 Wenn auf dem USB-Speichergerät Partitionen angelegt wurden, wird jede Partition als unabhängiges Gerät behandelt. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist. Drücken Sie auf der Fernbedienung.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges

7. Wählen Sie mit den Cursortasten nacheinander "6.

Miscellaneous" – "Firmware Update" – "Update via USB" aus und drücken Sie dann ENTER. Setup

1. Input/Output Assign

0 Wenn "Firmware Update" ausgegraut ist und nicht ausgewählt werden kann, warten Sie eine Weile, bis es verfügbar ist. 0 Sie können "Update via USB" nicht auswählen, wenn kein Update verfügbar ist.

8. Drücken Sie ENTER, wenn "Update" ausgewählt ist, um

das Update zu starten. 0 Während des Updates wird der Fernsehbildschirm je nach Programm, das aktualisiert wird, möglicherweise schwarz. Überprüfen Sie in diesem Fall den Fortschritt auf dem Display dieses Geräts. Der TV-Bildschirm bleibt schwarz, bis das Update abgeschlossen und die Stromversorgung wieder verfügbar ist. 0 Während der Aktualisierung das USB-Speichergerät nicht ausschalten oder trennen und dann wieder anschließen. 0 "Completed!" wird angezeigt, wenn das Update abgeschlossen ist.

9. Entfernen Sie das USB-Speichergerät von diesem Gerät.

10.Drücken Sie Í ON/STANDBY an diesem Gerät, um das Gerät in den Standby-Modus zu schalten. Der Vorgang ist abgeschlossen und Ihre Firmware ist auf die neuste Version aktualisiert. 0 Verwenden Sie nicht Í auf der Fernbedienung. Wenn eine Fehlermeldung angezeigt wird: Wenn ein Fehler auftritt, wird " ＊ - ＊＊ Error!" auf dem Display dieses

Geräts angezeigt. (" ＊ " steht für ein alphanumerisches Zeichen.) Überprüfen Sie Folgendes: 0 ＊ -01, ＊ -10: Kein USB-Speichergerät gefunden. Überprüfen Sie, ob USB-Speichergerät sowie USB-Kabel korrekt mit dem USB-Port dieses Geräts verbunden ist. Schließen Sie das USB-Speichergerät an eine externe Stromquelle an, wenn es über eine eigene Stromversorgung verfügt. 0 ＊ -05, ＊ -13, ＊ -20, ＊ -21: Die Firmwaredatei befindet sich nicht im Stammordner des USB-Speichergeräts, oder sie wurde für ein anderes Modell erstellt. Versuchen Sie es nochmals ab dem Herunterladen der Firmwaredatei. 0 Sonstiges: Entfernen Sie das Netzkabel, schließen Sie es wieder an und versuchen Sie es erneut.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Fehlerbehebung Sonstiges Bevor Sie den Vorgang starten Probleme können möglicherweise durch einfaches Ausund wieder Einschalten oder Abtrennen und erneutes Anschließen des Netzkabels gelöst werden, was einfacher ist als die Verbindung, die Einstellung und das Betriebsverfahren zu überprüfen. Versuchen Sie die einfachen Maßnahmen jeweils am Gerät und der daran angeschlossenen Komponente. Falls das Problem darin besteht, dass das Video- oder Audiosignal nicht ausgegeben wird, oder der HDMI Betrieb nicht funktioniert, kann ein Neuanschluss des HDMI Kabels das Problem möglicherweise beheben. Achten Sie beim erneuten Anschluss darauf, das HDMI-Kabel nicht aufzuwickeln, da es in diesem Zustand möglicherweise nicht richtig passt. Schalten Sie das Gerät und die angeschlossene Komponente nach dem Neuanschluss aus und wieder ein. 0 Das Gerät enthält einen Mikro-PC zur Signalverarbeitung und für Steuerfunktionen. In sehr seltenen Fällen können starke Störungen, die von einer externen Quelle stammen, oder statische Elektrizität das Gerät blockieren. Im unwahrscheinlichen Fall, dass dies geschieht, ziehen Sie das Netzkabel aus der Steckdose, warten Sie mindestens 5 Sekunden und stecken Sie es dann wieder ein. 0 Wir übernehmen keinerlei Haftung für Schäden (z. B. für CD-Leihgebühren) durch erfolglose Aufnahmen aufgrund von Fehlfunktionen des Geräts. Vergewissern Sie sich, bevor Sie wichtige Daten aufnehmen, dass das Material korrekt aufgenommen wird. Bei instabilem Betrieb Starten Sie das Gerät neu Das Problem kann möglicherweise durch einen Neustart des Geräts behoben werden. Schalten Sie dieses Gerät in den Standby-Modus und halten Sie Í ON/STANDBY an diesem Gerät mindestens 5 Sekunden lang gedrückt, um das Gerät neu zu starten. (Die Einstellungen des Geräts werden beibehalten.) Wenn das Problem nach einem Neustart des Geräts nicht behoben ist, entfernen Sie die Kabel zu anderen Geräten sowie das Netzkabel und schließen die Kabel dann wieder an. Zurücksetzen des Geräts (die werksseitigen Standardeinstellungen werden wiederhergestellt) Wenn das Problem nach einem Neustart des Geräts nicht behoben ist, kann es möglicherweise durch Zurücksetzen des Geräts in den Auslieferungszustand behoben werden. Ihre Einstellungen werden ebenfalls initialisiert, wenn Sie das Gerät zurücksetzen. Notieren Sie sich also Ihre Einstellungen, bevor Sie fortfahren.

auf der Fernbedienung, wählen Sie "6. Miscellaneous" – "Load Default" im Setup-Bildschirm aus und drücken Sie ENTER.

2. Wählen Sie "Yes" aus und drücken Sie dann ENTER.

3. Das Gerät wird in den Standby-Modus geschaltet, und

die Einstellungen werden zurückgesetzt. ■ Stromversorgung Das Gerät lässt sich nicht einschalten 0 Stellen Sie sicher, dass das Netzkabel ordnungsgemäß in die Steckdose eingesteckt ist. 0 Ziehen Sie das Netzkabel aus der Steckdose, warten Sie mindestens 5 Sekunden und stecken Sie es dann wieder ein. Das Gerät wird unerwartet ausgeschaltet 0 Das Gerät wird automatisch in den Standby-Modus geschaltet, wenn die Einstellung "5. Hardware" – "Power Management" – "Auto Standby" im Setup-Menü aktiviert ist. 0 Wenn auf dem Display "CHECK SP WIRE" angezeigt wird, ist es möglicherweise zu einem Kurzschluss der Lautsprecherkabel gekommen. Vergewissern Sie sich, dass die blanken Lautsprecherkabel weder sich gegenseitig noch die Rückseite des Geräts berühren, und schalten Sie anschließend das Gerät wieder ein. 0 Möglicherweise wurde aufgrund von außergewöhnlich hohen Gerätetemperaturen die Schutzschaltung aktiviert. Wenn dies der Fall ist, wird die Stromversorgung erneut ausgeschaltet, wenn Sie das Gerät wieder einschalten. Sorgen Sie für ausreichenden Belüftungsraum um das Gerät herum. Warten Sie, bis das Gerät abgekühlt ist, und schalten Sie es dann wieder ein.

WARNUNG: Falls Sie Rauch oder ungewöhnliche Gerüche/ Geräusche am Gerät bemerken, entfernen Sie sofort das Netzkabel aus der Steckdose und wenden sich an den Händler oder den Kundendienst unseres Unternehmens. ■ Audio 0 Stellen Sie sicher, ob das Messmikrofon für die Lautsprecher nicht mehr angeschlossen ist. 0 Vergewissern Sie sich, dass die Verbindung zwischen der Ausgangsbuchse des Geräts und der Eingangsbuchse dieses Geräts korrekt ist. 0 Stellen Sie sicher, dass keines der Anschlusskabel geknickt, verdreht oder beschädigt ist. 0 Wenn die MUTING-Anzeige auf dem Display blinkt, drücken Sie auf der Fernbedienung, um die Stummschaltung zu beenden. 0 Wenn Kopfhörer an die PHONES-Buchsen angeschlossen sind, wird kein Ton über die Lautsprecher ausgegeben. 0 Wenn "4. Source" – "Audio Select" – "PCM Fixed Mode" im Setup-Menü den Wert "On" aufweist, werden keine Audiosignale wiedergegeben, wenn andere Signale als PCM eingehen. Ändern Sie den Wert der Einstellung in Off. Überprüfen Sie Folgendes, wenn das Problem durch o. g. Schritte nicht behoben wurde:

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Vom Fernseher werden keine Audiosignale wiedergegeben. 0 Stellen Sie den Eingangsselektor an diesem Gerät auf die Position des Anschlusses ein, an den der Fernseher angeschlossen ist. 0 Wenn der Fernseher die ARC-Funktion nicht unterstützt, verwenden Sie zusätzlich zur Verbindung über HDMI ein optisches Digitalkabel, ein Digital-Koaxialkabel oder ein Audio-Analogkabel, um den Fernseher und dieses Gerät zu verbinden. Vom angeschlossenen Player werden keine Audiosignale wiedergegeben. 0 Stellen Sie den Eingangsselektor dieses Geräts auf die Position des Anschlusses ein, an den der Player angeschlossen ist. 0 Überprüfen Sie die Einstellung der digitalen Audioausgabe auf der angeschlossenen Komponente. Bei einigen Spielkonsolen, zum Beispiel denen, die DVD unterstützen, lautet die Standardeinstellung OFF. 0 Bei manchen DVDs müssen Sie ein Audioausgabeformat aus einem Menü auswählen. Von einem Lautsprecher werden keine Audiosignale wiedergegeben. 0 Stellen Sie sicher, dass die Polarität der Lautsprecherkabel ( ＋ / − ) korrekt ist und sich keine blanken Drähte in Kontakt mit den Metallteilen der Lautsprecheranschlüsse befinden. 0 Stellen Sie sicher, dass die Lautsprecherkabel sind nicht kurzschließen. 0 Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen wurden. (ÄP8) Einstellungen für die Lautsprecheranschlussumgebung müssen in "1. AccuEQ Room Calibration" in Initial Setup vorgenommen werden. (ÄP15) 0 Abhängig von der Quelle und des aktuell eingestellten Modus kann es sein, dass die Surround-Lautsprecher nicht viel Ton erzeugen. Wählen Sie einen anderen

Wiedergabemodus aus, um die Audiowiedergabe zu überprüfen. Der Subwoofer erzeugt keinen Ton 0 Bei Wiedergabe einer Quelle, die keine Informationen im LFE-Kanal enthält, erzeugt der Subwoofer keinen Ton. Geräusche sind zu hören 0 Kabelbinder zum Zusammenbinden der RCA-Kabel mit Netzkabeln, Lautsprecherkabeln usw. kann die akustische Leistung beeinträchtigen, also vermeiden Sie dies. 0 Ein Audiokabel nimmt möglicherweise eine Störung auf. Versuchen Sie, Ihre Kabel neu zu positionieren. Der Anfang von Audiosignalen, die über eine HDMIEingangsbuchse eingehen, wird nicht wiedergegeben 0 Da es länger dauert, das Format eines HDMI-Signales zu identifizieren, als bei anderen digitalen Audiosignalen, startet die Audioausgabe möglicherweise nicht unmittelbar. Die Lautstärke wird plötzlich geringer. 0 Wenn die Temperatur im Gerät über einen längeren Zeitraum einen bestimmten Schwellenwert überschreitet, kann die Lautstärke automatisch verringert werden, um die Schaltkreise zu schützen. ■ Wiedergabemodi 0 Zur digitalen Surround-Wiedergabe in Formaten wie Dolby Digital müssen die Audiosignale über eine Verbindung per HDMI-Kabel, digitalem Koaxialkabel oder optischem Kabel übertragen werden. Der Audioausgang am angeschlossenen Blu-ray-Disc-Player oder sonstigen Gerät muss auf "Bitstream output" eingestellt sein. 0 Drücken Sie mehrfach auf der Fernbedienung, um das Display dieses Geräts zu ändern und das Eingangsformat zu überprüfen. Überprüfen Sie Folgendes, wenn das Problem durch o. g. Schritte nicht behoben wurde: Kann den gewünschten Wiedergabemodus nicht auswählen 0 Je nach Anschlussstatus der Lautsprecher können einige Wiedergabemodi nicht ausgewählt werden. (ÄP28) Bei Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio und DTS:X werden keine Audiosignale wiedergegeben. 0 Wenn Formate wie Dolby TrueHD, Dolby Atmos, DTSHD Master Audio oder DTS:X nicht gemäß dem Quellenformat wiedergegeben werden, wählen Sie in den Einstellungen des Blu-ray Disc-Players für "BD video supplementary sound" (oder "re-encode", "secondary sound", "video additional audio" usw.) die Einstellung "Off" aus. Wenn Sie die Einstellung zum Bestätigen geändert haben, ändern Sie den Wiedergabemodus für jede Quelle. 0 Mithilfe von Firmware-Updates für dieses Gerät ist eine Unterstützung des Dolby Atmos- und DTS:XAudioformats geplant. Über DTS-Signale 0 Bei Medien, die plötzlich von DTS zu PCM wechseln, wird die PCM-Wiedergabe möglicherweise nicht sofort gestartet. In diesem Fall sollten Sie Ihren Player etwa 3 Sekunden lang stoppen und dann die Wiedergabe fortsetzen. 0 Bei einigen CD- oder LD-Playern kann das DTS-Material nicht richtig wiedergegeben werden, obwohl der Player an einen Digitaleingang am Gerät angeschlossen ist. Dies passiert üblicherweise, weil der DTS-Bitstream verarbeitet wurde (z. B. Ausgangslevel, Abtastrate oder Frequenzgang geändert), und das Gerät erkennt es nicht als ein echtes DTS-Signal. In solchen Fällen können Geräusche zu hören sein. 0 Die Wiedergabe von DTS-Programmmaterial unter Verwendung von Pause, schnellem Vorlauf oder

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Rücklauf auf Ihrem Player kann möglicherweise kurze hörbare Geräusche erzeugen. Hierbei handelt es sich nicht um eine Fehlfunktion. ■ Video 0 Vergewissern Sie sich, dass die Verbindung zwischen der Ausgangsbuchse des Geräts und der Eingangsbuchse dieses Geräts korrekt ist. 0 Stellen Sie sicher, dass keines der Anschlusskabel geknickt, verdreht oder beschädigt ist. 0 Wenn das Fernseherbild unscharf oder verschwommen ist, sind das Netzkabel oder die Anschlusskabel für das Gerät u. U. gestört. Halten Sie in diesem Fall Abstand zwischen dem Fernsehantennenkabel und den Kabeln des Geräts ein. 0 Stellen Sie sicher, dass die Umschaltung der Eingangsbildschirme monitorseitig, wie z. B. ein Fernsehgerät, in Ordnung ist. Überprüfen Sie Folgendes, wenn das Problem durch o. g. Schritte nicht behoben wurde: Kein Video 0 Stellen Sie den Eingangsselektor dieses Geräts auf die Position des Anschlusses ein, an den der Player angeschlossen ist. Bei einer Quelle, die an einen HDMI IN-Terminal angeschlossen ist, wird kein Bild wiedergegeben 0 Um das Videosignal des angeschlossenen Players auf dem Fernsehbildschirm wiederzugeben, während das Gerät sich im Standby-Modus befindet, muss "5. Hardware" – "HDMI" – "HDMI Standby Through" im Setup-Menü aktiviert sein. Auf (ÄP57) finden Sie Informationen zu HDMI Standby Through. 0 Überprüfen Sie, ob "Resolution Error" auf dem Display dieses Geräts angezeigt wird, wenn Videosignale, die über die HDMI IN-Buchse eingehen, nicht wiedergegeben werden. In diesem Fall unterstützt das Fernsehgerät die Auflösung des Videoeingangs des Players nicht. Ändern Sie die Einstellung des Players. 0 Der verlässliche Betrieb mit einem HDMI-zu-DVI-Adapter wird nicht garantiert. Außerdem werden die Videosignale von einem PC nicht unterstützt. Das Bild flackert 0 Möglicherweise ist die Auflösung des Players nicht mit der Auflösung des Fernsehers kompatibel. Wenn Sie den Player über ein HDMI-Kabel an dieses Gerät angeschlossen haben, ändern Sie die Ausgangsauflösung am Player. Möglicherweise lässt sich auch durch Wechseln des Bildschirmmodus am Fernseher eine Verbesserung erzielen. Video und Audio werden nicht synchron wiedergegeben 0 Je nach den Einstellungen und Anschlüssen Ihres Fernsehers kann die Videowiedergabe im Verhältnis zur Audiowiedergabe verzögert erfolgen. Drücken Sie zum Anpassen Q auf der Fernbedienung und nehmen Sie die Anpassung in "Other" – "A/V Sync" unter "Quick Menu" vor. ■ Gekoppelter Betrieb Es erfolgt kein gekoppelter Betrieb mit CECkompatiblen Geräten wie Fernsehern 0 Im Setup-Menü des Geräts stellen Sie für "5. Hardware" – "HDMI" – "HDMI CEC" den Wert "On" ein. 0 Es ist ebenfalls erforderlich, die HDMI-Koppelung auf dem CEC-kompatiblen Gerät einzustellen. Siehe Bedienungsanleitung. ■ FM-Sender Der Radioempfang ist schlecht oder weist Störgeräusche auf. 0 Den Anschluss der Antenne erneut überprüfen. 0 Entfernen Sie die Antenne weiter von Lautsprecherkabeln und Netzkabel. 0 Stellen Sie das Gerät nicht in der Nähe Ihres Fernsehers oder PCs auf. 0 Vorbeifahrende Autos und Flugzeuge können Störungen verursachen. 0 Betonwände schwächen die Radiosignale ab. 0 Hören Sie den Sender in Mono. 0 Der FM-Empfang kann möglicherweise verbessert werden, indem der Fernsehantennenanschluss an der Wand verwendet wird.

■ BLUETOOTH Funktion 0 Entfernen Sie das Netzkabel dieses Geräts und schließen Sie es wieder an. Schalten Sie das BLUETOOTH fähige Gerät aus und wieder ein. Ein Neustart des BLUETOOTH fähigen Geräts kann hilfreich sein. 0 Die BLUETOOTH fähigen Geräte müssen das A2DPProfil unterstützen. 0 In der Nähe von Komponenten wie Mikrowellenherden oder schnurlosen Telefonen, die mit Funkwellen im 2,4GHz-Bereich arbeiten, können Funkwellenstörungen auftreten, die die Verwendung dieses Geräts unmöglich machen. 0 Wenn sich Metallobjekte in der Nähe des Geräts befinden, kann möglicherweise keine BLUETOOTH Verbindung hergestellt werden, da Metall die Funkverbindung beeinträchtigt. Überprüfen Sie Folgendes, wenn das Problem durch o. g. Schritte nicht behoben wurde: Kann nicht mit diesem Gerät verbinden 0 Vergewissern Sie sich, dass die BLUETOOTH Funktion des BLUETOOTH fähigen Geräts aktiviert ist.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Musik kann auf dem Gerät selbst bei erfolgreicher BLUETOOTH Verbindung nicht wiedergegeben werden 0 Wenn der Lautstärkepegel Ihres BLUETOOTH fähigen Geräts auf einen niedrigen Wert eingestellt ist, so ist möglicherweise keine Audiowiedergabe verfügbar. Erhöhen Sie die Lautstärke am BLUETOOTH fähigen Gerät. 0 Einige BLUETOOTH fähige Geräte sind möglicherweise mit Senden/Empfangen-Wahlschaltern ausgestattet. Wählen Sie den Sendemodus. 0 Je nach den Merkmalen und Spezifikationen Ihres BLUETOOTH fähigen Geräts ist eine Wiedergabe auf dem Gerät eventuell nicht möglich. Ton ist unterbrochen 0 Möglicherweise liegt ein Problem beim BLUETOOTH fähigen Gerät vor. Informationen dazu finden Sie im Internet. Nach Anschluss eines BLUETOOTH fähigen Geräts ist die Audioqualität schlecht 0 Der BLUETOOTH Empfang ist möglicherweise beeinträchtigt. Positionieren Sie das BLUETOOTH fähige Gerät näher an diesem Gerät und entfernen Sie ggf. Hindernisse zwischen dem BLUETOOTH fähigen Gerät und diesem Gerät. ■ Netzwerkfunktion 0 Wenn Sie keinen Netzwerkdienst auswählen können, ist die Auswahl nach dem Starten der Netzwerkfunktion verfügbar. Es kann etwa eine Minute dauern, bis es hochgefahren ist. 0 Wenn NET blinkt, ist dieses Gerät nicht richtig mit dem Heimnetzwerk verbunden. 0 Entfernen Sie die Netzkabel dieses Geräts sowie des Routers und schließen Sie sie wieder an. Starten Sie den Router neu. 0 Wenn der gewünschte WLAN-Router nicht in der Liste

der Zugangspunkte aufgeführt ist, kann er so eingestellt sein, dass die SSID verborgen ist, oder die ANYVerbindung kann ausgeschaltet sein. Ändern Sie die Einstellung und versuchen Sie es erneut. Überprüfen Sie Folgendes, wenn das Problem durch o. g. Schritte nicht behoben wurde: Kann nicht auf das Internetradio zugreifen 0 Auf bestimmte Netzwerkdienste oder Inhalte, die durch das Gerät erhältlich sind, kann u. U. nicht zugegriffen werden, wenn der Serviceprovider seinen Service beendet. 0 Stellen Sie sicher, dass Ihr Modem und Router ordnungsgemäß angeschlossen sind, und stellen Sie sicher, dass beide eingeschaltet sind. 0 Vergewissern Sie sich, dass LAN-Anschluss des Routers und dieses Gerät korrekt verbunden sind. 0 Vergewissern Sie sich, dass die Verbindung mit dem Internet mit anderen Geräten möglich ist. Falls die Verbindung nicht möglich ist, schalten Sie alle Geräte, die mit dem Netzwerk verbunden sind, aus, warten Sie eine Weile und schalten Sie die Geräte wieder an. 0 Wenn ein bestimmter Radiosender nicht empfangen werden kann, vergewissern Sie sich, dass die eingegebene URL korrekt ist und das vom Radiosender übertragene Format von diesem Gerät unterstützt wird. 0 Je nach ISP ist die Einstellung des Proxyservers notwendig. 0 Vergewissern Sie sich, dass der verwendete Router und/ oder das Modem von Ihrem ISP unterstützt wird. Kann nicht auf den Netzwerkserver zugreifen 0 Dieses Gerät muss mit dem gleichen Router verbunden sein wie der Netzwerkserver. 0 Dieses Gerät ist kompatibel mit Netzwerkservern mit Windows Media® Player 11 und 12 sowie mit NAS mit Heimnetzwerkfunktion. 0 Möglicherweise müssen Sie einige Einstellungen bei Windows Media® Player vornehmen. (ÄP20) 0 Wird ein PC verwendet, können nur Musikdateien wiedergegeben werden, die in der Bibliothek von Windows Media® Player registriert sind. Die Wiedergabe stoppt beim Hören der Musikdateien auf dem Netzwerkserver 0 Vergewissern Sie sich, dass der Netzwerkserver mit diesem Gerät kompatibel ist. 0 Wenn der PC als Netzwerkserver verwendet wird, schließen Sie alle Anwendungen bis auf die Serversoftware (Windows Media® Player 12 usw.). 0 Wenn der PC große Dateien herunterlädt oder kopiert, kann die Wiedergabe u. U. unterbrochen werden. ■ USB-Speichergerät Das USB-Speichergerät wird nicht angezeigt 0 Überprüfen Sie, ob das USB-Speichergerät bzw. das USB-Kabel korrekt mit dem USB-Anschluss des Geräts verbunden ist. 0 Trennen Sie das USB-Speichergerät von diesem Gerät ab und schließen Sie es dann wieder an. 0 Die Leistung von Festplatten, die über den USBAnschluss mit Strom versorgt werden, kann nicht garantiert werden. 0 Abhängig von der Art des Formats kann die Wiedergabe u. U. nicht ordnungsgemäß ausgeführt werden. Überprüfen Sie die unterstützten Dateiformate. 0 Dateien auf USB-Speichergeräten mit Sicherheitsfunktionen werden möglicherweise nicht wiedergegeben. ■ WLAN 0 Versuchen Sie die Stromversorgung des WLAN-Routers und des Geräts ein-/auszustecken, testen Sie den StromEin-Status des WLAN-Routers und versuchen Sie, den

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges WLAN-Router neu zu starten. Überprüfen Sie Folgendes, wenn das Problem durch o. g. Schritte nicht behoben wurde: Es ist kein WLAN-Zugriff verfügbar. 0 Die WLAN-Routereinstellung ist möglicherweise auf Manuell umgeschaltet. Setzen Sie die Einstellung auf Auto zurück. 0 Versuchen Sie es mit der manuellen Einstellung. Die Verbindung ist möglicherweise erfolgreich. 0 Die SSID wird nicht angezeigt, wenn sich die Einstellung des WLAN-Routers im unsichtbaren Modus befindet (Modus, um den SSID-Schlüssel zu verbergen) oder wenn JEDE Verbindung ausgeschaltet ist. Ändern Sie die Einstellung und versuchen Sie es erneut. 0 Vergewissern Sie sich, dass die Einstellungen für SSID und Verschlüsselung (WEP usw.) korrekt sind. Stellen Sie sicher, dass Sie die Netzwerkeinstellungen des Geräts korrekt eingestellt haben. 0 Eine Verbindung mit einer SSID, die Multi-Byte-Zeichen enthält, wird nicht unterstützt. Benennen Sie die SSID des WLAN-Routers nur mit alphanumerischen Ein-ByteZeichen und versuchen Sie es erneut. Es wird eine Verbindung mit einer anderen als der ausgewählten SSID hergestellt. 0 Bei einigen WLAN-Routern ist es möglich, mehrere SSIDs für ein Gerät einzustellen. Wenn Sie die Taste zur automatischen Einstellung an einem solchen Router verwenden, werden Sie möglicherweise mit einer anderen als der gewünschten SSID verbunden. Verwenden Sie in diesem Fall eine Verbindungsmethode mit Passworteingabe. Die Wiedergabe wird unterbrochen, und es erfolgt keine Kommunikation 0 Möglicherweise werden aufgrund von ungünstigen Umgebungsbedingungen keine Radiowellen empfangen. Verringern Sie den Abstand zum WLAN-Zugangspunkt und entfernen Sie ggf. Hindernisse, sodass Sichtverbindung besteht, und versuchen Sie es erneut. Stellen Sie das Gerät entfernt von Mikrowellenherden oder anderen Zugangspunkten auf. Es wird empfohlen, den WLAN-Router (Zugangspunkt) und das Gerät im gleichen Raum zu platzieren. 0 Wenn sich ein Metallobjekt in der Nähe des Geräts befindet, kann es sein, dass eine WLAN-Verbindung nicht möglich ist, da das Metall Auswirkungen auf die Funkwellen hat. 0 Bei der Verwendung anderer WLAN-Geräte in der Nähe des Geräts können eine Vielzahl von Problemen wie unterbrochene Wiedergabe und Kommunikation auftreten. Sie können diese Probleme vermeiden, indem Sie den Kanal Ihres WLAN-Routers ändern. Die Anweisungen zur Änderung der Kanäle finden Sie in der Anleitung Ihres WLAN-Routers. 0 Mit WLAN ist möglicherweise nicht genügend Bandbreite verfügbar. Verwenden Sie ein Ethernet-Kabel. ■ Fernbedienung 0 Stellen Sie sicher, dass die Batterien mit der richtigen Polarität eingelegt sind. 0 Legen Sie neue Batterien ein. Keine Batterien unterschiedlicher Sorten oder alte und neue Batterien mischen. 0 Achten Sie darauf, dass das Gerät keinem direkten Sonnenlicht oder Invertertyp-Leuchtstofflampenlicht ausgesetzt wird. Ändern Sie gegebenenfalls den Gerätestandort. 0 Wenn dieses Gerät in einem Gestell oder einem Gehäuse mit gefärbten Glastüren installiert ist und die Türen geschlossen sind, funktioniert die Fernbedienung möglicherweise nicht einwandfrei. ■ Display, OSD

Das Display leuchtet nicht. 0 Das Display wird dunkler, während der Dimmer in Betrieb ist, oder wird sogar ganz ausgeschaltet. Drücken Sie die DIMMER-Taste und ändern Sie die Helligkeitsstufe des Displays. ■ Andere Dieses Gerät gibt seltsame Geräusche von sich 0 Wenn Sie ein anderes Gerät an dieselbe Netzsteckdose wie dieses Gerät angeschlossen haben, kann es dadurch zu Störgeräuschen kommen. Wenn das Problem durch das Entfernen des Netzkabels des anderen Geräts behoben wird, verwenden Sie unterschiedliche Netzsteckdosen für dieses Gerät und das andere Gerät. Beim Ausführen von AccuEQ Room Calibration wird die Meldung "Noise Error" angezeigt. 0 Dies kann an einer Fehlfunktion Ihres Lautsprechers liegen. Überprüfen Sie, ob das Gerät normale Geräusche ausgibt.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Allgemeine technische Daten Abschnitt zum Verstärker (Audio) BLUETOOTH Bereich Ausgangsnennleistung (IEC) 6 Kanäle × 80 W bei 4 Ohm, 1 kHz, 1 Kanal angetrieben von 1% THD (Gesamtverzerrung) Eingangsempfindlichkeit und Impedanz (1 kHz 80 W/4 Ω) 200 mV/47 kΩ(LINE (unausgeglichen)) 6,0 mV/47 kΩ (PHONO MM) RCA-Ausgangsnennleistungspegel und Impedanz 1 V/470 Ω (SUBWOOFER PRE OUT) Phono-Überlastung 30 mV (MM 1 kHz 1%) Frequenzgang 10 Hz–40 kHz/i1 dB, j3 dB Klangregelungscharakteristik n10 dB, 90 Hz (BASS) n10 dB, 7,5 kHz (TREBLE) Signal-/Rauschabstand 80 dB (IHF-A, LINE IN, SP OUT) 70 dB (IHF-A, PHONO IN, SP OUT) Speaker Impedance 4Ω–8Ω Kopfhörer-Ausgangsimpedanz 102 Ω Kopfhörer-Nennleistung 85 mW (32 Ω, 1 kHz, 10% THD (Gesamtverzerrung)) Datenübertragungssystem BLUETOOTH Spezifikation Version 4.1+LE Frequenzband 2,4 GHz-Band Modulationsverfahren FHSS (Freq Hopping Spread Spectrum) Kompatible BLUETOOTH Profile A2DP 1.2 AVRCP 1.3 HOGP-Host (Client) HOGP-HID-Gerät (Server) HID-Service (HIDS) Unterstützte Codecs SBC AAC Übertragungsbereich (A2DP) 20 Hz - 20 kHz (Samplingfrequenz 44,1 kHz) Maximale Übertragungsreichweite Sichtlinie ca. 15 m ( ＊ ) Tunerteil Stromversorgung AC 100 - 240 V, 50/60 Hz Stromverbrauch 60 W 0,38 W (Standby) 16 W (Kein Ton) 2 W (HDMI Standby Through) 2 W (Netzwerk-Standby) Abmessungen (B k H k T) 435 mm k 70 mm k 325,5 mm 17-1/8" k 2-3/4" k 12-13/16" Gewicht UKW-Empfangsfrequenzbereich 87,5 MHz–108,0 MHz, RDS Senderspeicherplätze

Netzwerkteil Ethernet-LAN 10BASE-T/100BASE-TX WLAN IEEE 802.11 a/b/g/n-Standard (Wi-Fi®-Standard) 5 GHz/2,4 GHz-Band

＊ Die tatsächliche Reichweite schwankt in Abhängigkeit von Faktoren wie Hindernissen zwischen den Geräten, Magnetfeldern um einen Mikrowellenherd, statischer Elektrizität, schnurlosem Telefon, Empfangsempfindlichkeit, Leistung der Antenne, Betriebssystem, Softwareanwendung usw. Allgemeine Daten 4 kg (8.8 lbs) HDMI Input IN1 (BD/DVD, HDCP2.2), IN2 (CBL/SAT, HDCP2.2), IN3 (STRM BOX, HDCP2.2), IN4 (GAME, HDCP2.2) Ausgang OUT (HDCP2.2) Unterstützt Deep Color, x.v.ColorTM, LipSync, Audio Return Channel, 3D, 4K 60Hz, CEC, Extended Colorimetry (sYCC601, Adobe RGB, Adobe YCC601), Content Type, HDR Audioformat Dolby TrueHD, Dolby Digital, Dolby Digital Plus, Dolby Atmos (wird nach zukünftigem Update unterstützt), DTS, DTS:X (wird nach zukünftigem Update unterstützt), DTSHD Master Audio, DTS-HD High Resolution Audio, DTS 96/24, DTS-HD Express, DSD, PCM Maximale Videoauflösung 4k 60 Hz (YCbCr 4:4:4) Audioeingänge Digital OPTICAL (TV) COAXIAL (CD) Analog 1 (BD/DVD), 2 (CBL/SAT), PHONO (designiert) Audio-Ausgänge Analog

Lautsprecherausgänge FRONT L/R, CENTER, SURROUND L/R, SUBWOOFER Kopfhörer PHONES (Vorderseite, φ3,5 mm)

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Andere USB: 1 (Vorderseite, Ver.2.0, 5 V/1 A) Ethernet: 1 Messmikrofon: 1

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Erweiterte Einrichtung | Firmware-Update | Sonstiges Über HDMI Kompatible Funktionen wiedergegeben werden. HDMI (High Definition Multimedia Interface) ist ein digitaler Schnittstellenstandard zum Anschließen von Fernsehern, Projektoren, Blu-ray-Disc/DVD-Playern, KabelDigitalempfängern und anderen Videokomponenten. Bisher wurden separate Video- und Audiokabel benötigt, um AVKomponenten anzuschließen. Mit HDMI kann ein einziges Kabel Steuerungssignale, digitale Videos und digitalen Audioton (2-Kanal PCM, digitales Mehrkanalaudio und Mehrkanal-PCM) übertragen. x.v.Color™: Mit dieser Technologie werden noch realistischere Farben erzeugt, indem der Farbumfang erweitert wird. HDMI CEC-Funktionalität: Werden Geräte und HDMIKabel angeschlossen, die der CEC-Standardspezifikation (Consumer Electronics Control) des HDMI-Standards entsprechen, sind verschiedene gekoppelte Bedienfunktionen zwischen den Geräten möglich. Dazu gehören Funktionen wie Verknüpfen des Eingangsselektors mit Playern, Ändern der Lautstärke mit der Fernbedienung eines CEC-kompatiblen Fernsehers und automatisches Wechseln dieses Geräts in den Standby-Modus, wenn der Fernseher ausgeschaltet wird. Das Gerät ist für die Verwendung mit Produkten ausgelegt, die dem CECStandard entsprechen. Die gekoppelte Bedienung kann nicht für alle CEC-kompatiblen Geräte garantiert werden. ARC (Audio Return Channel): Wird ein Fernseher, der ARC unterstützt, mit einem einzelnen HDMI-Kabel angeschlossen, können Sie nicht nur den Audio- und Videoausgang dieses Geräts über den Fernseher wiedergeben, sondern auch die Audiosignale des Fernsehers über dieses Gerät wiedergeben. HDMI Standby Through: Auch wenn sich dieses Gerät im Standby-Modus befindet, werden die Eingangssignale von AV-Komponenten an den Fernseher übertragen. Deep Color: Werden Geräte angeschlossen, die Deep Color unterstützen, so können Videosignale von diesen Geräten mit noch mehr Farben über den Fernseher

3D: Sie können 3D-Videosignale von AV-Komponenten an den Fernseher übertragen. 4K: Dieses Gerät unterstützt 4K-Videosignale (3840 2160p) und 4K-SMPTE-Videosignale (4096 2160p). LipSync: In dieser Einstellung wird jede Nichtsynchronizität zwischen Video- und Audiosignalen automatisch auf Basis der Daten des HDMI LipSync-kompatiblen Fernsehers korrigiert. Unterstützte Audioformate Lineares 2-Kanal-PCM: 32 kHz; 44,1 kHz; 48 kHz; 88,2 kHz; 96 kHz; 176,4 kHz; 192 kHz; 16/20/24 Bit Lineares Mehrkanal-PCM: Maximal 5.1-Kanal; 32 kHz; 44,1 kHz; 48 kHz; 88,2 kHz; 96 kHz; 176,4 kHz; 192 kHz; 16/20/24 Bit Bitstream: Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio DSD: Unterstützte Abtastraten: 2,8 MHz Ihr Blu-Ray Disc/DVD-Player muss ebenfalls die HDMIAusgabe der oben genannten Audioformate unterstützen. Unterstützte Auflösungen Copyright-Schutztechnologie: HDCP1.4/HDCP2.2 Farbraum (Farbtiefe): 720 480i 60Hz, 720 576i 50Hz, 720 480p 60Hz, 720 576p 50Hz, 1920 1080i 50/60Hz, 1280 720p 24/25/30/50/60Hz, 1680 720p 24/25/30/50/ 60Hz, 1920 1080p 24/25/30/50/60Hz, 2560 1080p 24/ 25/30/50/60Hz, 4K (3840 2160p) 24/25/30Hz, 4K SMPTE (4096 2160p) 24/25/30Hz : RGB/YCbCr4:4:4 (8/10/12 Bit), YCbCr4:2:2 (12 Bit) 4K (3840 2160p) 50/60Hz, 4K SMPTE (4096 2160p) 50/ 60Hz : RGB/YCbCr4:4:4 (8 Bit), YCbCr4:2:2 (12 Bit), YCbCr4:2:0 (8/10/12 Bit)

Game-Rock ＊ 2 Game-Rock ＊ 2 Game-Sports Game-Sports ＊ 2

Game-RPG ＊ 4 Game-RPG ＊ 4 Game-Action ＊ 4 Game-Action Game-Action Game-Rock ＊ 4

Game-Rock ＊ 4 Game-Rock ＊ 4 Game-Sports ＊ 4 Game-Sports Game-Sports AllCh Stereo ＊ 2

Game-Action ＊ 4 Game-Action ＊ 4 Game-Action ＊ 4 Game-Rock Game-Rock Game-Rock ＊ 4

Game-Rock ＊ 2 Game-Rock ＊ 2 Game-Action ＊ 4 Game-Sports Game-Sports Game-Rock ＊ 4

Game-Action ＊ 4 Game-Action ＊ 4 Game-Action ＊ 4 Game-Rock Game-Rock Game-Rock ＊ 4
