BEDIENUNGSANLEITUNG ASYHT02550 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

SVERIGE

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

Hedge Trimmer

Art.no 31-9459 Model ASYHT02550

Art.Nr. 31-9459 Modell ASYHT02550

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheit

Allgemeine Sicherheitsvorschriften – elektrische Handwerkzeuge

Achtung: Alle Anweisungen sorgfältig lesen. Wenn die nachstehenden Anweisungen nicht eingehalten werden, kann es zu Elektroschlägen, Bränden und/oder ernsten Verletzungen kommen.

Diese Anleitung aufbewahren.

Der Begriff „Elektrohandwerkzeug“ im nachstehenden Wamtext bezieht sich auf Handwerkzeuge, die an das Stromnetz angeschlossen sind oder mit Akkus betrieben werden.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Kein Elektrohandwerkzeug in explosiven Umfeldern einsetzen, etwa in der Nähe leicht entflammbarer Flüssigkeiten, Gase oder Staub. Ein Elektrohandwerkzeug er zeugt Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und Unbefugte fernhalten, wenn mit Elektrohandwerkzeug gearbeitet wird. Durch Störungen von außen kann man die Konzentration auf die Arbeit verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrohandwerkzeugs muss in die Steckdose passen. Der Stecker darf niemals irgendwie verändert werden. Adapter dürfen nie zusammen mit geerdeten Elektrohandwerkzeugen verwendet werden.
Unveränderte Stecker und passende Steckdosen verringern die Gefahr von Elektroschlägen.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizkörpern, Küchenherden oder Kühlschränken vermeiden. Wenn der Körper geerdet ist, besteht ein höheres Risiko, einen elektrischen Schlag zu erhalten.
c) Das Elektrohandwerkzeug nicht Regen oder sonstigen feuchten Bedingungen aussetzen. Wenn Wasser in ein Elektrohandwerkzeug eindringt, erhöht sich die Gefahr elektrischer Schläge.
d) Sorgsam mit dem Netzkabel umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.

e) Beim Einsatz von Elektrohandwerkzeug im Freien ein Verlängerungskabel verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Verwendung eines Verlängerungskabels für den Einsatz im Freien senkt die Gefahr von elektrischen Schlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.

b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz verkleinert bei Bedarf das Verletzungsrisiko.

c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist, bevor der Netzstecker angeschlossen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netz spannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko.

d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.

e) Stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies hilft bei unvorhergesehenen Situationen.

f) Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Das Benutzen dieser Ausrüstung minimiert staubabhängige Gefahren.

4) Benutzung und Wartung des Elektrohandwerkzeugs

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.

b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Elektrowerkzeuge, die nicht über den Schalter bedient werden können, stellen eine Gefahr dar und müssen repariert werden.

c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorsichtsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.

d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, das Elektrowerkzeug nicht benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr darstellen.

e) Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge sind sauber und scharf zu halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs

a) Den Akku nur mit einem vom Hersteller bestimmten Ladegerät laden. Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.

b) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden. Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.

c) Bei der Aufbewahrung eines nicht benutzten Akkus auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die ei nen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.

d) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten. Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, ist ein Arzt aufzusuchen. Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen. Dies gewährleistet die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für Heckenscheren

• Das Gerät nicht von Personen (und Kindern) mit eingeschränkter körperlicher oder geistiger Leistungsfähigkeit verwenden lassen. Das Gerät auch nicht von Personen ohne ausreichende Erfahrung oder Kenntnissen benutzen lassen, wenn diese nicht von einer für ihre Sicherheit verantwortlichen Person in die sichere Handhabung eingeführt worden sind.

• Alle Körperteile vom Schwert fernhalten. Niemals das Schnittgut entfernen oder die Zweige festhalten, die abgeschnitten werden sollen, wenn das Schwert in Bewegung ist. Den Akku entfernen, bevor Schnittgut vom Schwert entfernt wird. Schon ein unachtsamer Augenblick kann schwere Verletzungen nach sich ziehen.

• Kein Kinderspielzeug.

• Bei kurzen Positions- und Standortwechseln das Gerät ausschalten und am Griff tragen. Beim Transport oder der Aufbewahrung der Heckenschere immer den Schwertschutz montieren. Die korrekte Handhabung der Heckenschere reduziert die Gefahr von Personenschäden durch die im Schwert integrierten Klingen.
• Vor der Inbetriebnahme sicherstellen, dass sich keine Fremdkörper wie z. B. ein Maschendrahtzaun in der Hecke/dem Gebüsch befinden, die/das geschnitten werden soll.
• Nach Ausschalten der Heckenschere bewegen sich die Messer im Schwert noch einige Sekunden weiter.

Achtung: Die Messer nicht anfassen, so lange sie sich bewegen.

• Beim Transport die Heckenschere ausschalten und immer den Schwertschutz montieren.
  • Die Heckenschere beim Schneiden immer mit beiden Händen halten.

Sicherheitssymbole

Die Bedienungs- anleitung vollständig durchlesen.

Das elektrische Handwerkzeug nicht Regen aussetzen.

Schutzhelm, Augen- und Gehörschutz benutzen.

Alle Körperteile während dem Start und der Benutzung von den Schneidwerkzeugen (Sägekette, Schwert) entfernt halten.

Schutzhandschuhe benutzen.

Hinweis: Vor Service- oder Wartungsarbeiten den Akku aus dem Gerät entfernen.

Sicherheitsschuhe benutzen.

Auf herunterfallende Gegenstände achten. Andere Personen in einem sicheren Abstand vom Arbeitsbereich halten.

Zu Hochspannungs- leitungen muss ein Sicherheitsabstand von 10 m ein gehalten werden.

Produktbeschreibung

1. Schwert

2. Hinterer Griff

3. Schutzvorrichtung für den vorderen Griff

4. Stromschalter

5. Vorderer Griff

6. Akkuanschluss

7. Arretierung für den Stromschalter

8. Schwertschutz

9. Belüftungsöffnungen des Motors

Überlastung und Schutzvorrichtungen

Der Akku ist mit einer Reihe von Schutzvorrichtungen ausgestattet, um Schäden am Akku und Gerät zu verhindern.

- Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät bzw. den Akku abschalten. Die Schutzvorrichtung stellt sich selber in die Ausgangsstellung zurück. Den Schalter loslassen und ein paar Sekunden warten, während das Gerät belastungsfrei ist, dann neu starten. Das Gerät sollte nun wieder normal funktionieren.

- Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät bzw. den Akku abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Vor einem erneuten Startversuch muss sich das Gerät bzw. der Akku abkühlen können. Schädliche Temperaturen können auch durch direkte Sonneneinstrahlung entstehen, die zu vermeiden ist.

- Der Akku hat einen Unterspannungsschutz, der ausgelöst wird, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet dann automatisch das Gerät ab und der Akku muss geladen werden.

Bedienung

Warnung:

- Stets für Ordnung im Arbeitsbereich sorgen, um ein freies Bewegen zu ermöglichen und ein Hängenbleiben oder Stolpern zu vermeiden.

- Sicherstellen, dass sich keine lose hängenden oder abgebrochenen Zweige im Gerät verfangen können.

• Sicherstellen, dass alle benötigte Schutzausrüstung benutzt wird.
• Sicherstellen, dass die Heckenschere intakt ist und keine Teile fehlen oder eine anderweitige Beschädigung vorliegt.
• Sicherstellen, dass die Messer geschliffen und geölt sind.
  • Die Lüftungsöffnungen des Motors frei von Verunreinigungen halten.
• Die Schaltersperre (4) und der Schalter (7) sind leichtgängig, bleiben nicht hängen und funktionieren fehlerfrei.
• Griff und Stiel sind sauber und griffig.

Wissenswertes für die Benutzung der Heckenschere

• Sicherstellen, dass sich in dem Bereich, der geschnitten werden soll, keine Fremdkörper (Metalldrähte/Zaunpfähle) befinden.
  • Max. Aststärke ∅ 15 mm.
• Die Heckenschere gut festhalten und festen Halt suchen, nicht zu weit nach vorne beugen. Beim Arbeiten auf einer Leiter besonders vorsichtig vorgehen.
• Die Heckenschere langsam und vorsichtig nach vorne entlang der gedachten Schnittlinie führen.
• Mit dem doppelseitigen Schwert kann in beide Richtungen geschnitten werden bzw. mit einer pendelnden Bewegung von Seite zu Seite.
• Für einen gleichmäßigen Schnitt an den Seiten wird empfohlen, in Wachsrichtung von unten nach oben zu schneiden.
• Beim Schneiden von oben nach unten beugen sich die dünneren Zweige nach außen, was dazu führen kann, dass dünne Stellen oder Löcher in der Hecke entstehen.
• Für eine gleichmäßige Oberkante kann als Richtschnur ein Seil über die Hecke gespannt werden.

Start

1. Den Schwertschutz vom Schwert entfernen.

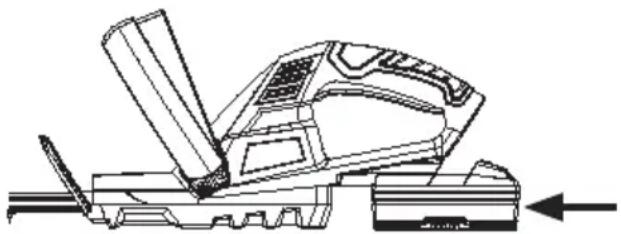

2. Den Akku in den Akkuanschluss schieben und ordentlich einrasten lassen.

3. Die Einschaltsperre eindrücken und dann den Startschalter. Die Heckenschere startet.

4. Die Heckenschere schaltet aus, wenn entweder die Sperre oder der Schalter losgelassen wird.

• Sowohl Einschaltsperre und Startschalter müssen andauernd eingedrückt werden, damit der Motor läuft.
• Manchmal sind Funken in den Belüftungsöffnungen des Motors zu sehen, wenn dieser ausgeschaltet wird. Dies ist vollkommen normal.

Pflege und Wartung

Warnung:

• Vor Service- und Wartungsarbeiten den Akku entnehmen.
• Beim Reinigen und Handhaben des Schwertes Schutzhandschuhe tragen.
• Regelmäßig überprüfen, ob Schaltersperre und Schalter unbeschädigt und funktionstüchtig sind.

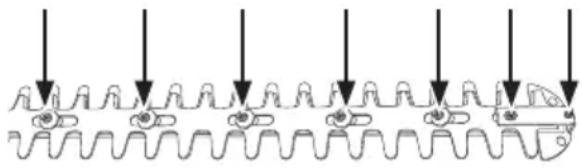

- Das Schwert regelmäßig überprüfen, mit einem geeigneten Öl schmieren und sicherstellen, dass die Schrauben am Schwert fest sitzen.

- Bei längerer Nichtbenutzung das Schwert mit einem geeigneten Öl schmieren.

- Das Gerät außen mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

- Sämtlichen Schmutz entfernen, vor allem an den Belüftungsöffnungen des Motors.

- Das Gerät und sämtliches Zubehär bei längerer Nichtbenutzung trocken und staubfrei, außer Reichweite von Kindern aufbewahren.

- Den Akku nicht bei Minusgraden lagern.

- Bei Nichtgebrauch immer den Schwertschutz angebracht lassen.

Fehlersuche

Die Heckenschere startet nicht.	Der Akku ist entladen oder falsch eingelegt. Den Akku laden und sicherstellen, dass er korrekt im Gerät sitzt.
Das Gerät läuft langsam und/oder schaltet aus.	Das Schwert ist beschädigt. Das Schwert kontrollieren.Zu starker Vorschub. Weniger Druck benutzen.Der Akku ist möglicherweise überhitzt. Siehe Abschnitt Überlastung und Schutzvorrichtungen.
Schlechte Akkulaufzeit.	Der Akku ist nicht vollständig geladen. Es kann sein, dass mehrere Ladezyklen zu 100 % nötig sind, bevor die volle Leistung erreicht wird.Der Akku muss ausgetauscht werden.
Der Akku wird nicht geladen.	Der Akku ist nicht ordnungsgemäß im Ladegerät eingesetzt.Die Kontakte von Akku und Ladegerät sind verschmutzt. Den Stecker des Ladegerätes abziehen und die Kontakte reinigen.Der Stecker ist nicht ordnungsgemäß an die Steckdose angeschlossen.Sicherstellen, dass Spannung auf der Steckdose liegt.Das Ladegerät oder das Netzkabel ist beschädigt.Der Akku muss ausgetauscht werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Max. Astdurchmesser 14 mm

Gewicht ohne Akku 2 kg

Schallpegel LpA = 75,1 dB(A), K = 3 dB(A)

Schwingungswert 1,89 m/s², K:1,5 m/s²

Vibrationen

• Die in der Bedienungsanleitung angegebene Messung des Schwingungsemissionswertes (Vektorsumme in drei Schritten) und der Lichtwerte wurde gemäß einer nach EN 60745 standardisierten Messmethode durchgeführt und kann im Vergleich von verschiedenen Elektrohandwerkzeugen verwendet werden.
  • Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

HEDGE TRIMMER

31-9459

ASYHT02550
