BEDIENUNGSANLEITUNG BGL452100 MAXX'X BOSCH

Sicherheitshinweise . . . . . . . . . . . . . . . . . . 2 Gebrauchsanweisung . . . . . . . . .32

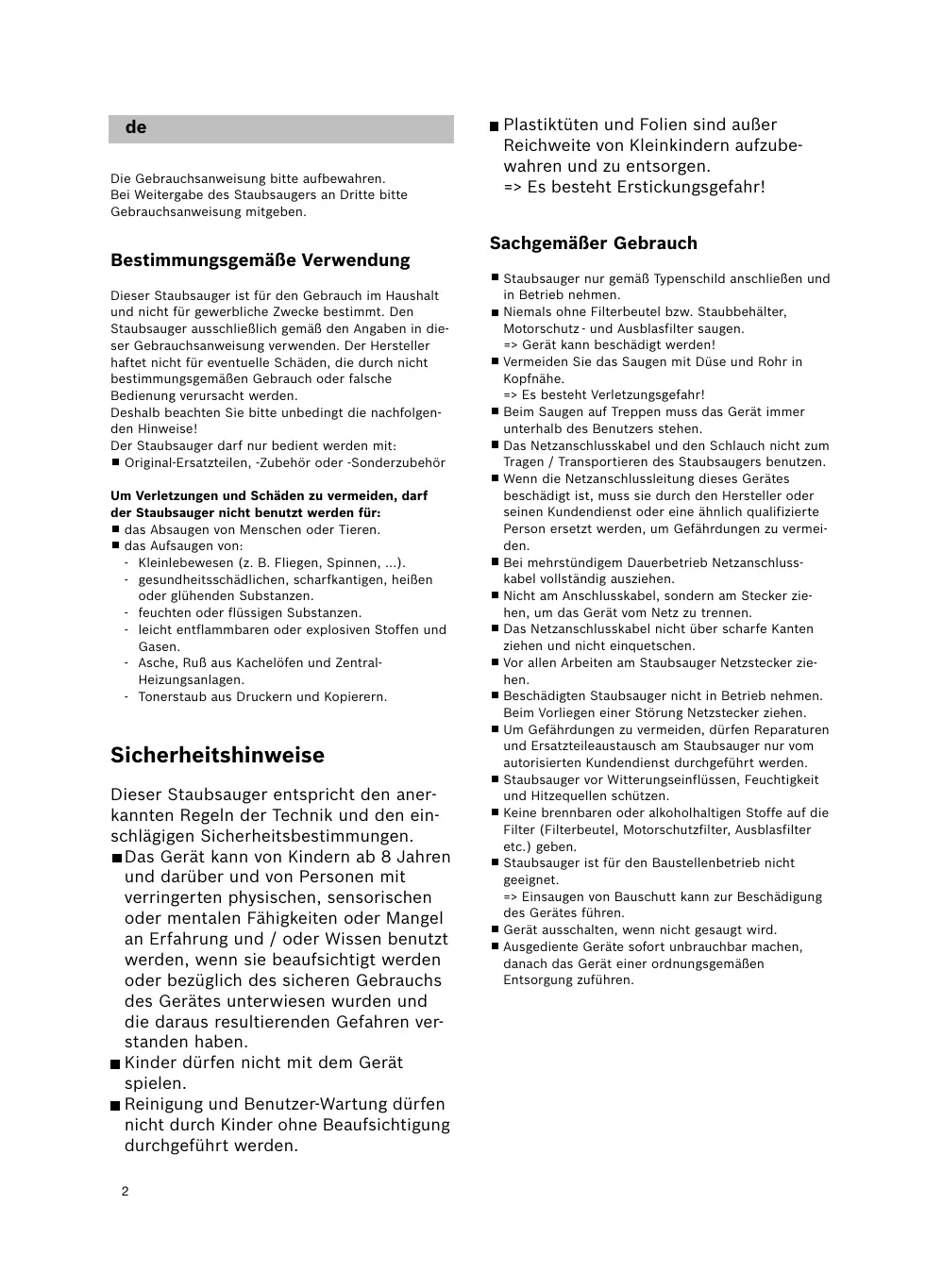

Die Gebrauchsanweisung bitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritte bitte Gebrauchsanweisung mitgeben. Bestimmungsgemäße Verwendung Dieser Staubsauger ist für den Gebrauch im Haushalt und nicht für gewerbliche Zwecke bestimmt. Den Staubsauger ausschließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Deshalb beachten Sie bitte unbedingt die nachfolgenden Hinweise! Der Staubsauger darf nur bedient werden mit: Original-Ersatzteilen, -Zubehör oder -Sonderzubehör Um Verletzungen und Schäden zu vermeiden, darf der Staubsauger nicht benutzt werden für: das Absaugen von Menschen oder Tieren. das Aufsaugen von: - Kleinlebewesen (z. B. Fliegen, Spinnen, ...). - gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen. - feuchten oder flüssigen Substanzen. - leicht entflammbaren oder explosiven Stoffen und Gasen. - Asche, Ruß aus Kachelöfen und ZentralHeizungsanlagen. - Tonerstaub aus Druckern und Kopierern. Sicherheitshinweise Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen. Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Plastiktüten und Folien sind außer Reichweite von Kleinkindern aufzubewahren und zu entsorgen. => Es besteht Erstickungsgefahr! Sachgemäßer Gebrauch Staubsauger nur gemäß Typenschild anschließen und in Betrieb nehmen. Niemals ohne Filterbeutel bzw. Staubbehälter, Motorschutz - und Ausblasfilter saugen. => Gerät kann beschädigt werden! Vermeiden Sie das Saugen mit Düse und Rohr in Kopfnähe. => Es besteht Verletzungsgefahr! Beim Saugen auf Treppen muss das Gerät immer unterhalb des Benutzers stehen. Das Netzanschlusskabel und den Schlauch nicht zum Tragen / Transportieren des Staubsaugers benutzen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Bei mehrstündigem Dauerbetrieb Netzanschlusskabel vollständig ausziehen. Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen. Das Netzanschlusskabel nicht über scharfe Kanten ziehen und nicht einquetschen. Vor allen Arbeiten am Staubsauger Netzstecker ziehen. Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Netzstecker ziehen. Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteileaustausch am Staubsauger nur vom autorisierten Kundendienst durchgeführt werden. Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen. Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Filterbeutel, Motorschutzfilter, Ausblasfilter etc.) geben. Staubsauger ist für den Baustellenbetrieb nicht geeignet. => Einsaugen von Bauschutt kann zur Beschädigung des Gerätes führen. Gerät ausschalten, wenn nicht gesaugt wird. Ausgediente Geräte sofort unbrauchbar machen, danach das Gerät einer ordnungsgemäßen Entsorgung zuführen. ! Bitte beachten Die Netzsteckdose muss über eine Sicherung von mindestens 16A abgesichert sein. Sollte die Sicherung beim Einschalten des Gerätes einmal ausgelöst werden, so kann dies daran liegen, dass gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sind. Das Auslösen der Sicherung ist vermeidbar, indem Sie vor dem Einschalten des Gerätes die niedrigste Leistungsstufe einstellen und erst danach eine höhere Leistungsstufe wählen. Hinweise zur Entsorgung Verpackung Die Verpackung schützt den Staubsauger vor Beschädigung auf dem Transport. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recycelbar. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«. Altgerät Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr ausgedientes Gerät bei Ihrem Händler bzw. einem Recyclingcenter zur Wiederverwertung ab. Aktuelle Entsorgungswege erfragen Sie bitte bei Ihrem Händler oder Ihrer Gemeindeverwaltung. Entsorgung Filter und Filterbeutel Filter und Filterbeutel sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden.

21* 20 1 Umschaltbare Bodendüse* 13 Deckel 2 Umschaltbare Bodendüse mit Entriegelungshülse* 14 Ausblasfilter* 3 Tierhaardüse* 15 Elektronischer Schieberegler 4 Hartbodendüse* 16 Filterwechselanzeige 5 Turbobürste* 17 Ein- / Austaste 6 Teleskoprohr mit Schiebetaste* 18 Parkhilfe 7 Teleskoprohr mit Schiebemanschette* 19 Netzanschlusskabel 8 Teleskoprohr mit Schiebemanschette 20 Abstellhilfe (an der Geräteunterseite) und Entriegelungshülse* 9 Schlauchhandgriff 21 Motorschutzfilter* 22 Filterbeutel 10 Saugschlauch 11 Zubehörträger für Kombidüse* *je nach Ausstattung 12 Kombidüse*

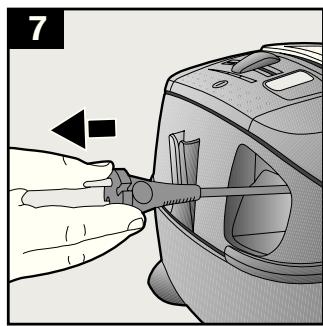

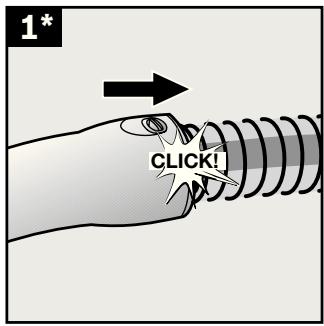

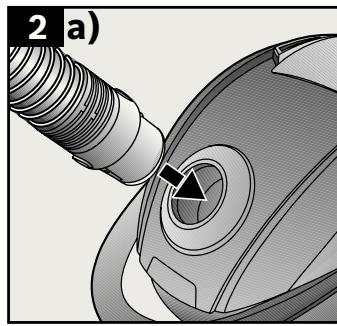

Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe BGL45 entschieden haben. In dieser Gebrauchsanweisung werden verschiedene BGL45 – Modelle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungsmerkmale und Funktionen auf Ihr Modell zutreffen. Sie sollten nur das Original Zubehör von Bosch verwenden, das speziell für Ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen. Bild 7 Netzanschlusskabel am Stecker greifen, auf die gewünschte Länge herausziehen und Netzstecker in Steckdose stecken. Bild 8 Staubsauger durch Betätigen der Ein- / Austaste in Pfeilrichtung einschalten. Saugen Bitte Bildseiten ausklappen! Vor dem ersten Gebrauch Bild 1* Handgriff auf Saugschlauch stecken und verrasten. Inbetriebnahme Bild 2 a) Saugschlauchstutzen in die Saugöffnung einrasten. b)Zum Entfernen des Saugschlauches Entriegelungstasten drücken und Schlauch herausziehen. Bild 3* a) Handgriff und Teleskoprohr zusammenstecken. b)Handgriff bis zum Einrasten in das Teleskoprohr schieben. Zum Lösen der Verbindung Entriegelungshülse drücken und Teleskoprohr herausziehen. Bild 4* a) Bodendüse und Teleskoprohr zusammenstecken. b)Teleskoprohr bis zum Einrasten bündig in den Stutzen der Bodendüse schieben. Zum Lösen der Verbindung Entriegelungshülse drücken und Teleskoprohr herausziehen Bild 5* Durch Verstellen der Schiebemannschette / Schiebetaste in Pfeilrichtung Teleskoprohr entriegeln und gewünschte Länge einstellen. Bild 6* Zubehörträger auf Kombidüse schieben und auf Saug-/ Teleskoprohr clipsen. Bild 9 Durch Verstellen des Schiebereglers kann die gewünschte Saugkraft stufenlos eingestellt werden. Niedrigster Leistungsbereich: Für das Absaugen empfindlicher Stoffe, z. B. Gardinen. Niedriger Leistungsbereich: Für die tägliche Reinigung bei geringer Verschmutzung. Mittlerer Leistungsbereich: Zur Reinigung robuster Bodenbeläge, Hartböden und bei starker Verschmutzung. Hoher Leistungsbereich: Zum Reinigen von hartnäckigen und sehr starken Verschmutzungen. Bild 10 Bodendüse einstellen: a) Zum Saugen von Teppichen und Teppichböden b)Zum Saugen von Hartböden

Achtung! Bodendüsen unterliegen, abhängig von der Beschaffenheit ihres Hartbodens (z.B. raue, rustikale Fließen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen. Verschlissene, scharfkantige Düsensohlen können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden. Turbo-Bürste Ist Ihr Gerät mit einer Turbo-Bürste ausgestattet, entnehmen Sie bitte die Hinweise über Anwendung und Wartung der beiliegenden Gebrauchsanweisung.

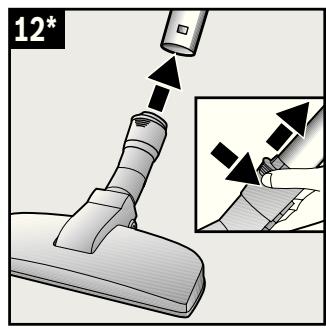

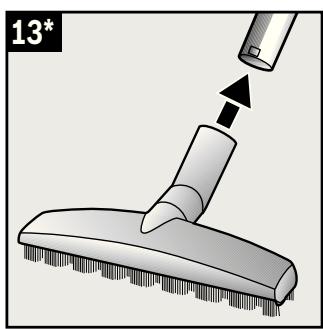

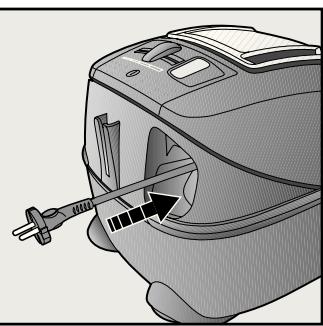

Bild 11* Saugen mit Zusatzzubehör Düsen je nach Bedarf auf Saugrohr oder Handgriff stecken: a) Fugendüse zum Absaugen von Fugen und Ecken, etc. b)Polsterdüse zum Absaugen von Polstermöbeln, Vorhängen, etc. Bild 12* Tierhaardüse Bodendüse zum leichten und gründlichen Entfernen von Tierhaaren. Teleskoprohr bis zum Einrasten in den Stutzen der Tierhaardüse schieben. Zum Lösen der Verbindung Entriegelungshülse drücken und Teleskoprohr herausziehen. Zur Reinigung die Düse einfach mit dem Saugrohr / Teleskoprohr absaugen. Bild 13* Hartbodendüse Zum Reinigen von harten Bodenbelägen (Fliesen, Parkett usw.) Hartbodendüse und Teleskoprohr zusammenstecken. Bild 14 Bei kurzen Saugpausen können Sie nach Ausschalten des Gerätes die Parkhilfe an der Geräterückseite benutzen. Dazu den Haken an der Bodendüse in die Aussparung an der Geräterückseite schieben. Nach der Arbeit Bild 15 Netzstecker ziehen. Kurz am Netzanschlusskabel ziehen und loslassen. Kabel rollt sich automatisch auf. Bild 16 Zum Abstellen/Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunterseite benutzen. Gerät aufrecht hinstellen. Haken an der Bodendüse in die Aussparung an der Geräteunterseite schieben. Filterwechsel Filterbeutel austauschen Bild 17 Leuchtet bei vom Teppich abgehobener Düse und höchster Saugleistungseinstellung die Filterwechselanzeige intensiv und gleichmäßig auf, muss der Filterbeutel gewechselt werden, auch wenn er noch nicht voll sein sollte. In diesem Fall macht die Art des Füllgutes den Wechsel erforderlich. Düse, Saugrohr und Saugschlauch dürfen dabei nicht verstopft sein, da dies auch zum Auslösen der Filterwechselanzeige führt.

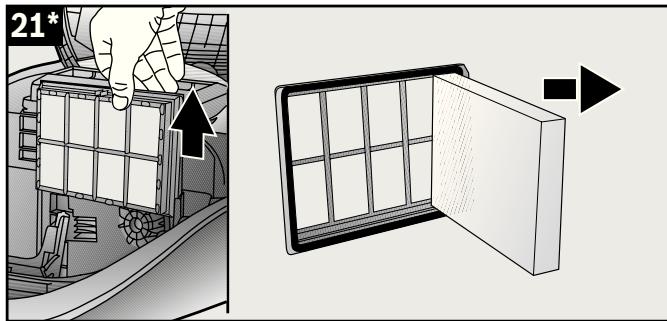

Bild 18 Deckel durch Betätigung des Verschlusshebels in Pfeilrichtung öffnen. Bild 19 a) Filterbeutel durch Ziehen an der Verschlusslasche verschließen und herausnehmen. b)Neuen Filterbeutel in die Halterung einlegen und Staubraumdeckel schließen. Deckel schließt nur mit eingelegtem ! Achtung: Filterbeutel . Motorschutzfilter reinigen Der Motorschutzfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden! Bild 20* Staubraumdeckel öffnen (siehe Bild 18). Motorschutzfilter in Pfeilrichtung herausziehen. Motorschutzfilter durch Ausklopfen reinigen. Bei starker Verschmutzung sollte der Motorschutzfilter ausgewaschen werden. Den Filter anschließend mindestens 24 Stunden trocknen lassen. Nach der Reinigung, Motorschutzfilter in das Gerät einschieben und Staubraumdeckel schließen. Filterschaum reinigen Ist ihr Gerät mit einem Filterrahmen mit Filterschaum ausgestattet, sollte der Filterschaum in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden! Bild 21* Staubraumdeckel öffnen (siehe Bild 18). Filterrahmen mit Filterschaum in Pfeilrichtung herausziehen. Filterschaum aus dem Filterrahmen entnehmen und durch Ausklopfen reinigen. Bei starker Verschmutzung sollte der Filterschaum ausgewaschen werden. Den Filterschaum anschließend mindestens 24 Stunden trocknen lassen. Nach der Reinigung Filterschaum in den Filterrahmen einsetzen, den Filterrahmen mit Filterschaum in das Gerät einschieben und Staubraumdeckel schließen. Staubsauger darf nicht ohne ! Achtung: Motorschutzfilter betrieben werden!

Hepa-Filter (Motorschutzfilter) austauschen Pflege Ist Ihr Gerät mit einem Hepa-Filter ausgestattet, muss dieser jährlich ausgewechselt werden. Vor jeder Reinigung des Staubsaugers muss dieser ausgeschaltet und der Netzstecker gezogen werden. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden. Bild 22* Staubraumdeckel öffnen. Hepa-Filter in Pfeilrichtung herausziehen und aus dem Gerät nehmen. Neuen Hepa-Filter einsetzen und Staubraumdeckel schließen Ausblasfilter wechseln Der Ausblasfilter Ihres Gerätes muss einmal im Jahr ausgetauscht werden. Scheuermittel, Glas- oder Allzweckreiniger ! Keine verwenden. Staubsauger niemals in Wasser tauchen. Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgesaugt oder einfach mit einem trockenen Staubtuch / Staubpinsel gereinigt werden. Technische Änderungen vorbehalten. Micro-Hygienefilter austauschen Bild 23* Staubraumdeckel öffnen (siehe Bild 18). Durch Drücken der Verschlusslasche in Pfeilrichtung Filterhalter entriegeln Filterschaum und Micro-Hygienefilter entnehmen. Neuen Micro-Hygienefilter und den Filterschaum in Filterhalter einlegen. Filterhalter in Gerät einsetzen und verrasten. Hepa-Filter austauschen Sie können den neuen Filter über unseren Kundendienst mit folgender Ersatzteilnummer bestellen: 574 020 Bild 24* Staubraumdeckel öffnen (siehe Bild 18). Durch Drücken der Verschlusslasche in Pfeilrichtung Hepa-Filter entriegeln und aus dem Gerät nehmen (siehe Bild 23). Neuen Hepa-Filter einsetzen und verrasten. Nach dem Aufsaugen feiner Staubpartikel (wie z. B. Gips, Zement, usw.), Motorschutzfilter durch Ausklopfen reinigen, evtl. Motorschutzfilter und Ausblasfilter austauschen. *je nach Ausstattung

Sonderzubehör Austauschfilterpackung Filter Typ GXXL (BBZ41FGXXL) Für beste Permormance: GXXLplus (BBZ41GXXLP) Inhalt: 4 Filterbeutel mit Verschluss 1 Micro-Hygienefilter http://www.dust-bag-bosch.com HEPA-Filter BBZ8SF1 Zusatzlicher Filter für reinere Ausblasluft. Empfohlen für Allergiker. Jährlich auswechseln. TURBO-UNIVERSAL®-Bürste BBZ102TBB Bürsten und Saugen in einem Arbeitsgang von kurzflorigen Teppichen und Teppichböden bzw. für alle Beläge. Besonders geeignet zum Aufsaugen von Tierhaaren. Antrieb der Bürstenwalze erfolgt über Saugstrom des Staubsaugers. Kein Elektroanschluss erforderlich. Hartboden-Düse BBZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...) Bodendüse BBZ082BD Umschaltbare Bodendüse, geeignet für Teppiche und glatte Böden. TURBO-UNIVERSAL®-Bürste für Polster BBZ42TB Bürsten und Saugen von Polstermöbeln, Matratzen, Autositzen, usw in einem Arbeitsgang. Besonders geeignet zum Aufsaugen von Tierhaaren. Antrieb der Bürstenwalze erfolgt über Saugstrom des Staubsaugers. Kein Elektroanschluss erforderlich.

DE Garantie Bundesrepublik Deutschland siehe letzte Seite. Ausland: Für dieses Gerät gelten die von der Vertretung unseres Hauses in dem Kaufland herausgegebenen Garantiebedingungen. Einzelheiten hierüber teilt Ihnen der Händler, bei dem Sie das Gerät gekauft haben, auf Anfrage jederzeit mit. Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall aber die Vorlage des Kaufbeleges erforderlich. GB Conditions of guarantee For this appliance the guarantee conditions as set out by our representatives in the country of sale apply. Details regarding same may be obtained from the dealer from whom the appliance was purchased. For claims under guarantee the sales receipt must be produced. FR Conditions de garantie A l’étranger, les conditions de garantie applicables à cet appareil sont celles s’accordées par la filiale du pays concerné. Celles-ci peuvent être fournies par le Revendeur auprès duquel vous avez acheté l’appareil ou directement auprès de notre filiale. Si vous aviez besoin d’utiliser la garantie, la présentation de la facture d’achat sera nécessaire.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
