BEDIENUNGSANLEITUNG KX-HN6010JT PANASONIC

Installationsanleitung

Heimnetzwerksystem

Fenster-/Türsensor

Modellbez.

KX-HNS101EX1

Vielen Dank, dass Sie sich für den Kauf eines Panasonic-Produkts entschieden haben.

In diesem Dokument wird die ordnungsgemäße Installation des Fenster-/Tür-sensors erklärt.

Weitere Informationen zur Verwendung des Systems finden Sie in der Bedienungsanleitung (Seite 18).

Bitte lesen Sie dieses Dokument durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie es als zukünftige Referenz gut auf.

Inhalt

Einführung

Zubehör-Informationen ....3

Wichtige Informationen

Hinweise zum System ....4

Für Ihre Sicherheit ....4

Wichtige Sicherheitshinweise .....5

Für eine optimale Leistung ......6

Weitere Hinweise 6

Installation

Bezeichnungen und Funktionen der

Teile 8

LED-Anzeige 8

Einrichtungsübersicht 8

Einsetzen der Batterie ......9

Registrieren des Fenster-/

Türsensors 9

Ändern des Sensortyps ......10

Reichweite der drahtlosen

Kommunikation 10

Vorübergehendes Anbringen .....11

Installation 14

Anhang

Testen des Fenster-/Türsensors ...18

Verfügbare Funktionen bei

Verwendung der [Home Network]-

App 18

Zugriff auf Bedienungsanleitung ....18

Technische Daten 19

Zubehör-Informationen

Mitgeliefertes Zubehör

Nr.	Zubehör/Teilenummer	Menge
1	Batterie*1	1
2	Montageschrauben (20 mm)*2	4
3	Doppelseitige Montageklebebänder*3	3

*1 Wenn die Batterie ausgetauscht werden muss, siehe "Stromversorgung" unter "Technische Daten", Seite 19 für Informationen zur Batterie.
*2 2 Schrauben für die Sensoreinheit und 2 Schrauben für die Magneteinheit
*3 2 Stück Klebeband für die Sensoreinheit 1 Stück Klebeband für die Magneteinheit

①

②

③

Weitere Hinweise

• Design und Spezifikationen können ohne Ankündigung geändert werden.
• Die in dieser Bedienungsanleitung verwendeten Abbildungen können vom eigentlichen Produkt geringfügig abweichen.

Warenzeichen

• iPhone und iPad sind eingetragene Marken der Apple Inc. in den USA und anderen Ländern.
• Android ist eine Marke der Google Inc.
• Microsoft, Windows und Internet Explorer sind eingetragene Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
• Alle anderen hier erwähnten Warenzeichen sind das Eigentum der jeweiligen Unternehmen.

Wichtige Informationen

Hinweise zum System

• Dieses System ist ein Zusatzsystem; es ist nicht dafür vorgesehen, vollständigen Schutz vor Sachschäden zu bieten. Panasonic haftet nicht für den Fall, dass Sachschäden auftreten, während dieses System in Betrieb ist.
• Die drahtlosen Funktionen des Systems sind Störungen ausgesetzt, daher kann die Funktion nicht in allen Situationen garantiert werden. Panasonic haftet nicht für Verletzungen oder Sachschäden, die bei Fehlern oder Ausfall der drahtlosen Kommunikation auftreten.

Für Ihre Sicherheit

Lesen Sie diesen Abschnitt vor Inbetriebnahme des Produkts sorgfältig durch, um ernsthafte bzw. lebensgefährliche Verletzungen oder Sachbeschädigungen zu vermeiden und einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten.

WARNUNG

Stromanschluss

• Verwenden Sie nur die am Produkt angegebene Stromquelle.
• Schließen Sie keine Geräte an, die nicht zugelassen sind.

Installation

- Um Feuer und elektrische Schläge zu vermeiden, sollten Sie dieses Gerät niemals Regen oder Feuchtigkeit aussetzen.

• Stellen Sie das Produkt nicht in der Nähe automatisch gesteuerter Geräte, wie zum Beispiel Automatiktüren oder Feuermeldern, auf und verwenden Sie es nicht in der Nähe solcher Geräte. Von dem Produkt abgegebene Funkwellen können Fehlfunktionen anderer Geräte verursachen und damit zu Unfällen führen.
• Bewahren Sie Kleinteile (Magneteinheit, Abdeckung der Magneteinheit, Schrauben usw.) außerhalb der Reichweite von Kindern auf. Es besteht das Risiko des Verschluckens. Suchen Sie bei Verschlucken sofort einen Arzt auf.

Vorsichtsmaßnahmen

- Bauen Sie das Produkt nicht auseinander.

Medizinische Informationen

- Wenden Sie sich an den Hersteller Ihrer persönlichen medizinischen Geräte, wie zum Beispiel Herzschrittmacher oder Hörgerät, um zu erfahren, ob diese ausreichend gegen externe Hochfrequenzenergie abgeschirmt sind. DECT-Funktionen arbeiten im Bereich zwischen 1,88 GHz und 1,90 GHz mit einer maximalen Übertragungsleistung von 250 mW. - Verwenden Sie das Produkt nicht in Gesundheitseinrichtungen, wenn Bestimmungen auf dem Gelände Sie anweisen, solche Geräte nicht zu verwenden. In Krankenhäusern oder Gesundheitseinrichtungen werden möglicherweise Geräte verwendet, die empfindlich auf externe Hochfrequenzenergie reagieren.

Wichtige Informationen

CR-Lithium-Batterie

• Nicht aufladen, zerlegen, umarbeiten, erwärmen oder ins Feuer werfen.
• Berühren Sie die Anschlussklemmen ④ und nicht mit Metallobjekten.
• Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Typ ausgetauscht wird. Entsorgen Sie gebrauchte Batterien gemäß den geltenden Vorschriften.
• Wenn Ihre Hände oder die Kleidung in Kontakt mit Elektrolyt kommen, waschen Sie das Elektrolyt gründlich mit Wasser ab.
• Falls Elektrolyt in Kontakt mit Ihren Augen kommt, reiben Sie sich niemals die Augen. Spülen Sie die Augen gründlich mit Wasser und wenden Sie sich an einen Arzt.

VORSICHT

Allgemeine Informationen

- Legen Sie keine Magnetkarten oder Ähnliches in die Nähe der Sensoreinheit und der Magneteinheit. Die magnetischen Daten auf der Karte und weitere Elemente könnten gelöscht werden.

CR-Lithium-Batterie

• Verwenden Sie nur die auf Seite 3 angegebene Batterie.
• Legen Sie die Batterie richtig ein.
• Lassen Sie die Batterie nicht längere Zeit bei geschlossenen Türen und Fenstern in einem Fahrzeug liegen, in dem sie direktem Sonnenlicht ausgesetzt ist.
• Entfernen Sie die Batterie, wenn Sie das Produkt längere Zeit nicht verwenden.

Bewahren Sie das Produkt an einem kühlen, dunklen Ort auf.

• Wechseln Sie die Batterie nicht mit nassen Händen aus.
• Außerhalb der Reichweite von Kindern aufbewahren. Es besteht das Risiko des Verschluckens. Wenn die Batterie verschluckt wird, suchen Sie sofort einen Arzt auf.
• Entfernen Sie die Batterie, wenn sie nicht mehr verwendet werden kann. Es besteht ein Risiko des Auslaufens, der Überhitzung und des Aufreißens. Verwenden Sie eine Batterie nicht mehr, wenn sie ausläuft.
• Lassen Sie im Umgang mit Batterien Vorsicht walten. Bringen Sie keine leitenden Materialien, wie Ringe, Armbänder oder Schlüssel, mit den Batterien in Berührung. Dieses kann zu einem Kurzschluss führen, bei dem sich die Batterie und/oder leitende Materialien überhitzen und Verbrennungen verursachen können.

Wichtige

Sicherheitshinweise

Bei der Verwendung des Produktes müssen immer grundlegende Sicherheitsregeln beachtet werden, um das Risiko von Feuer, elektrischen Schlägen und Verletzungen zu vermeiden. Beachten Sie dabei Folgendes:

1. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser, beispielsweise nahe einer Badewanne, einem Waschbecken, einer Küchenspüle oder einer Waschwanne, in einem feuchten Keller oder in der Nähe eines Pools.
2. Verwenden Sie nur Batterien, die in diesem Dokument angegeben sind. Zum Entsorgen nicht ins Feuer werfen.

Wichtige Informationen

Die Batterie(n) kann/können explodieren. Beachten Sie eventuelle speziell lokal geltende Entsorgungsvorschriften.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG GUT AUF

Für eine optimale Leistung

Standort der Basisstation/Störungen vermeiden

Die Basisstation und andere kompatible Panasonic-Geräte kommunizieren über Funkwellen miteinander.

• Für eine störungsfreie Kommunikation bei maximaler Reichweite stellen Sie die Basisstation wie folgt auf:
• In Innenräumen an einem zugänglichen, hohen und zentralen Standort ohne Hindernisse zwischen dem Produkt und der Basisstation.
• Nicht in die Nähe von elektronischen Geräten, wie TV, Radio, PCs, sonstige schnurlose Geräte und Telefonen.
• Nicht in Richtung von Hochfrequenzsendern, wie externen Mobilfunksendemasten. (Stellen Sie die Basisstation nicht in einer Fensternische oder in der Nähe eines Fensters auf.)

- Wenn der Empfang für eine Basisstation nicht ausreichend ist, stellen Sie die Basisstation an einem anderen Ort auf, um einen besseren Empfang zu erzielen.

Betriebsumgebung

- Halten Sie das Produkt von Vorrichtungen, wie Neonröhren und

Motoren, fern, da diese elektrische Störungen erzeugen.

• Das Produkt muss vor übermäßigem Rauch, Staub, hohen Temperaturen und Vibrationen geschützt werden.
• Das Produkt darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
• Legen Sie keine schweren Gegenstände auf das Produkt.
• Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen, wie Heizungen, Kochern usw. Stellen Sie dieses Produkt nicht in Räumen auf, in denen die Temperatur unter -10 °C oder über 40 °C liegt. Feuchte Keller sollten auch vermieden werden.
• Der Gebrauch dieses Produkts in der Nähe elektrischer Geräte kann Störungen verursachen. Halten Sie mit dem Produkt einen Abstand zu anderen elektrischen Geräten ein.

Weitere Hinweise

VORSICHT: Explosionsgefahr bei Verwendung nicht geeigneter Batterien. Entsorgen Sie gebrauchte Batterien gemäß den Anweisungen.

Pflege

• Wischen Sie die Außenflächen des Produkts mit einem weichen feuchten Tuch ab.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

Wichtige Informationen

Entsorgung von Altgeräten und Batterien (Nur für die Europäische Union und Länder mit Recyclingsystemen)

Diese Symbole (①, ②) auf den Produkten, der Verpackung und/oder den Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis zum Batteriesymbol

Dieses Symbol (②) kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Hinweis zur Batterieentfernung

Siehe "Einsetzen der Batterie" auf Seite 9.

Installation

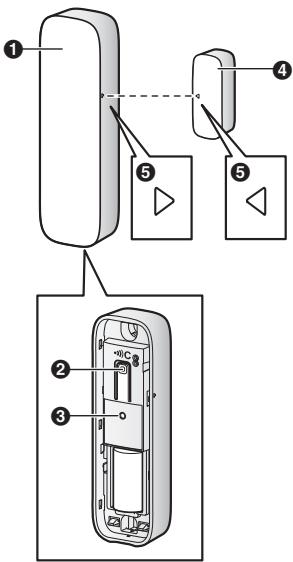

Bezeichnungen und Funktionen der Teile

■ Sensoreinheit
■ Magneteinheit

① Abdeckung der Sensoreinheit
② [●]C

Wird zum Überprüfen des Sensorstatus oder zum Registrieren des Sensors in der Basisstation verwendet.

③ LED-Anzeige
④ Abdeckung der Magneteinheit
⑤ “▷” Markierungen

Zur Ausrichtung des Sensors und der Magneteinheit bei der Installation (Seite 11).

LED-Anzeige

Sie können [•••]C] drücken und mit der LED-Anzeige den Status des Sensors überprüfen.

Es wird empfohlen, nach der Sensorstatusprüfung die LED-Anzeige so bald wie möglich durch erneutes Drücken von [•••]C] auszuschalten, da sich andernfalls die Batterienutzungsdauer verkürzen könnte.

Anzeige	Status
Grün, leuchtet	Fenster/Tür geschlossen
Rot, leuchtet	Fenster/Tür geöffnet
Rot, blinkt	Sensor befindet sich außerhalb der Reichweite der Basisstation
Grün, blinkt langsam	Registrierungsmodus (Sie haben [•••]C] gedrückt gehalten)
Aus	Kein Batteriestrom

Hinweis:

- Die LED-Anzeige zeigt den Sensorstatus nicht an, wenn der Sensor nicht registriert wurde (Seite 9).

Einrichtungsübersicht

1 Ersteinrichtung

Stellen Sie sicher, dass Sie mit Ihrem mobilen Gerät auf das System zugreifen können. Weitere Informationen finden Sie in der mit der Basisstation gelieferten Anleitung zur Systemeinrichtung.

2 Einlegen der Batterie

Der Fenster-/Türsensor ist batteriebetrieben.

Installation

3 Registrierung

Nur erforderlich, wenn der Fenster-/Türsensor separat erworben wurde (d. h. nicht als Teil eines Pakets).

4 Überprüfen des

Installationsbereiches

Lesen Sie die Informationen in diesem Dokument, um zu überprüfen, ob der gewünschte Installationsbereich für den ordnungsgemäßen Betrieb geeignet ist.

5 Vorübergehendes Anbringen

Bringen Sie den Fenster-/Türsensor vorübergehend am gewünschten Ort an und stellen Sie sicher, dass dieser ordnungsgemäß funktioniert (Seite 11).

6 Installation

Installieren Sie den Fenster-/Türsensor an derselben Position, an der die ordnungsgemäße Funktion bestätigt wurde (Seite 14).

Einsetzen der Batterie

• VERWENDEN SIE NUR eine CR2-Lithium-Batterie.
• Überprüfen Sie die Polung (⊕, ⊖).

1 Entfernen Sie die Abdeckung der Sensoreinheit.

- Heben Sie im Bereich (①) mit der Mulde an und öffnen Sie die Abdeckung der Sensoreinheit (②).

2 Legen Sie die Batterie ein.

3 Bringen Sie die Abdeckung der Sensoreinheit an.

Registrieren des Fenster-/Türsensors

Dieser Vorgang ist nicht erforderlich bei Geräten, die als Teil eines Pakets geliefert wurden.

Bevor Sie den Fenster-/Türsensor verwenden können, müssen Sie ihn in der Basisstation registrieren.

Installation

Wenn Sie Geräte separat gekauft haben (d. h. nicht als Teil eines Pakets), müssen Sie jedes Gerät in der Basisstation registrieren.

Sie können die einzelnen Geräte mit den Registrierungstasten oder der [Home Network]-App registrieren.

Verwendung der Registrierungstasten

1 Basisstation:

Halten Sie [•••]C OTHER DEVICE] gedrückt, bis die LED-Anzeige langsam grün blinkt.

2 Fenster-/Türsensor:

Entfernen Sie die Abdeckung der Sensoreinheit und halten Sie [•••]C] gedrückt, bis die LED-Anzeige langsam grün blinkt (Seite 8).

- Nach Abschluss der Registrierung gibt die Basisstation einen langen Signalton aus.

Hinweis:

• Um die Registrierung des Sensors abzubrechen, drücken Sie [●●●)C] an der Basisstation und am Sensor erneut.
• Wenn die Registrierung nicht möglich war, gibt die Basisstation mehrere kurze Signaltöne aus.

Verwendung der App

Wenn Sie den Fenster-/Türsensor mit der [Home Network]-App registrieren, können Sie diesen Geräten einen Namen zuweisen und diese nach Standort gruppieren. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 18).

Ändern des Sensortyps

Sie können auswählen, ob der Fenster-/Türsensor als Fenstersensor oder als Türsensor fungiert. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 18).

Reichweite der drahtlosen Kommunikation

Die Reichweite der drahtlosen Kommunikation jedes Geräts im System beträgt ab der Basisstation ca. 50 m in Gebäuden und ca. 300 m im Freien. Die drahtlose Kommunikation ist möglicherweise unzuverlässig, wenn sich die folgenden Hindernisse zwischen der Basisstation und anderen Geräten befinden.

• Metalltüren oder -jalousien
• Wände mit Aluminiumblech zur Dämmung
• Wände aus Beton oder Wellblech
  • Doppelt verglaste Fenster
• Mehrere Wände
• Bei Verwendung der Geräte auf unterschiedlichen Stockwerken oder in unterschiedlichen Gebäuden

Hinweis:

- Sie können den Kommunikationsstatus des Fenster-/Türsensors überprüfen, indem Sie [•••]C] drücken. Wenn die LED-Anzeige grün oder rot leuchtet, kommuniziert der Sensor ordnungsgemäß mit der Basisstation. Wenn die LED-Anzeige rot blinkt, befindet sich das Gerät außerhalb der Reichweite der Basisstation.

Vorübergehendes Anbringen

Bringen Sie vor der Installation des Fenster-/Türsensors den Sensor vorübergehend am gewünschten Standort an und stellen Sie sicher, dass er ordnungsgemäß funktioniert, indem Sie [••]C] drücken.

Wichtig:

• Befestigen Sie die Sensoreinheit am Fenster- oder Türrahmen und die Magneteinheit am beweglichen Fenster- oder Türflügel.
• Der Fenster-/Türsensor funktioniert nicht einwandfrei, wenn die Markierungen “D” zu weit auseinanderliegen oder nicht aufeinander ausgerichtet sind.
• Befestigen Sie beide Einheiten so, dass die “▷”-Markierungen aufeinander zeigen und der Abstand zwischen beiden Elementen weniger als 25,4 mm beträgt.

Überprüfen des ordnungsgemäßen Betriebs

Drücken Sie nach dem vorübergehenden Anbringen des Fenster-/Türsensors am gewünschten Standort [•••]C], wenn das Fenster oder die Tür geschlossen ist. Die LED-Anzeige des Fenster-/Türsensors leuchtet wie folgt.

Anzeige	Status
Grün, leuchtet	Die Installationsposition ist richtig.
Rot, leuchtet	Die “▷”-Markierungen an der Sensoreinheit und der Magneteinheit sind zu weit voneinander entfernt. Befestigen Sie die Sensoreinheit und die Magneteinheit so, dass sie direkt aufeinander zeigen und nicht weiter als 25,4 mm voneinander entfernt sind.
Rot, blinkt	Die Sensoreinheit befindet sich außerhalb der Reichweite der Basisstation. Siehe Informationen auf Seite 10.

Hinweis:

- Abhängig vom Zustand und Material der Fläche, an der die Sensoreinheit und die Magneteinheit installiert sind, leuchtet die LED-Anzeige möglicherweise rot, auch wenn die "D"-Markierungen direkt aufeinander zeigen und nicht weiter als 25,4 mm voneinander entfernt sind.

Installation

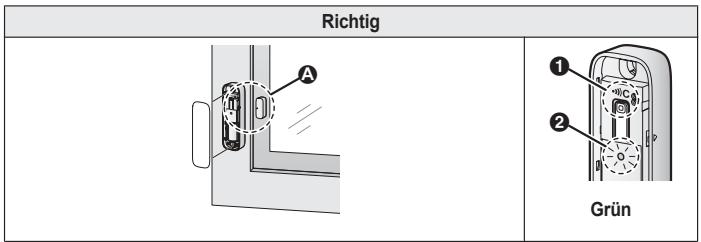

Beispiel 1: Auf der linken Seite eines Fensters installiert

A Die Markierungen “▷” zeigen direkt aufeinander und befinden sich innerhalb von 25,4 mm.

Ergebnis: Wenn Sie [•••]C] (①) drücken, leuchtet die LED-Anzeige grün (②).

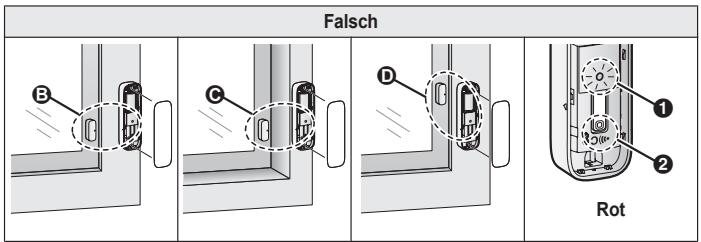

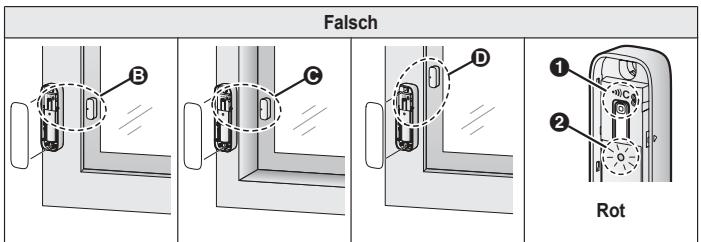

B Die “▷”-Markierungen sind ausgerichtet, aber die Einheiten befinden sich zu weit voneinander entfernt.

© Die Markierungen “▷” sind ausgerichtet, aber der Fensterrahmen ist zu dick; die Einheiten sind zu weit auseinander.

D Die “▷”-Markierungen sind nicht aufeinander ausgerichtet. Die Magneteinheit liegt zu hoch.

Ergebnis: Wenn Sie [•••]C] (①) drücken, leuchtet die LED-Anzeige rot (②).

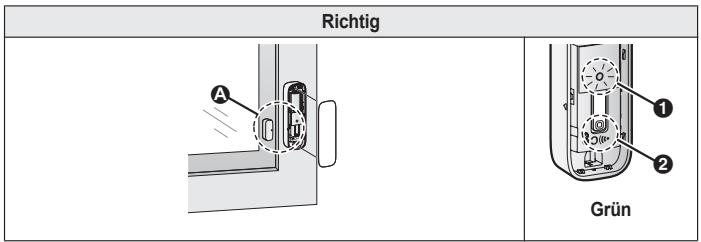

Beispiel 2: Auf der rechten Seite eines Fensters installiert

A Die Markierungen “▷” zeigen direkt aufeinander und befinden sich innerhalb von 25,4 mm.

Ergebnis: Wenn Sie [•••]C] (①) drücken, leuchtet die LED-Anzeige grün (②).

B Die “▷”-Markierungen sind ausgerichtet, aber die Einheiten befinden sich zu weit voneinander entfernt.
© Die Markierungen “▷” sind ausgerichtet, aber der Fensterrahmen ist zu dick; die Einheiten sind zu weit auseinander.
D Die “▷”-Markierungen sind nicht aufeinander ausgerichtet. Die Magneteinheit liegt zu hoch.

Ergebnis: Wenn Sie [•••]C] (①) drücken, leuchtet die LED-Anzeige rot (②).

Installation

Installation

Installieren Sie den Fenster-/Türsensor an derselben Position, an der die ordnungsgemäße Funktion bestätigt wurde (Seite 11). Sie können den Fenster-/Türsensor wie gewünscht und abhängig vom Material im Installationsbereich mit Schrauben oder doppelseitigem Klebeband installieren.

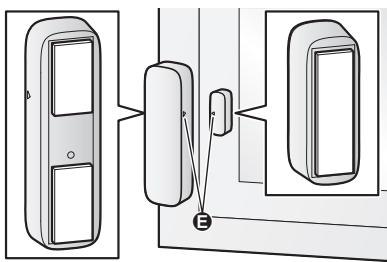

Hinweis:

• Stellen Sie bei der Installation sicher, dass die Batterie richtig eingelegt ist und die Abdeckung der Sensoreinheit vollständig geschlossen ist.
• Verwenden Sie zur Installation auf einer Holzfläche Schrauben. Verwenden Sie kein doppelseitiges Klebeband.

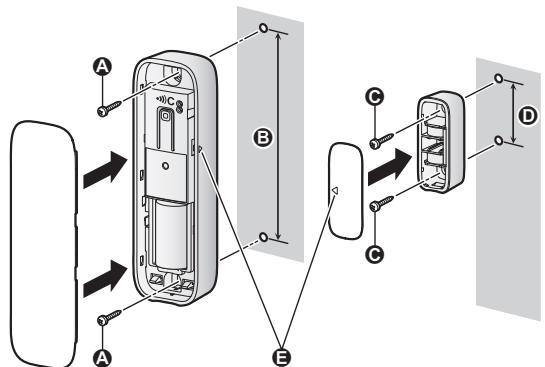

Befestigung mit Schrauben

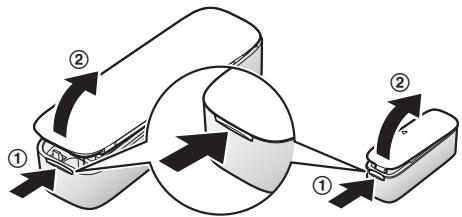

1 Entfernen Sie die Abdeckungen der Einheiten.

- Heben Sie im Bereich (①) mit der Mulde an und öffnen Sie die Abdeckung der Sensoreinheit (②).

Befestigen Sie die Sensoreinheit.

A Schrauben
B 86,2 mm

Magneteinheit:

Befestigen Sie die Magneteinheit.

© Schrauben
D 24,4 mm

3 Befestigen Sie die Abdeckungen.

Wichtig:

- Richten Sie die “▷”-Markierungen an der Sensoreinheit und der Magneteinheit so aus, dass sie direkt aufeinander zeigen und nicht weiter als 25,4 mm voneinander entfernt sind.

Installation

Befestigung mit doppelseitigem Klebeband

Hinweis:

- Stellen Sie sicher, dass die Oberflächen der Sensoreinheit, Magneteinheit und des Installationsbereichs sauber und trocken sind, bevor Sie doppelseitiges Klebeband anbringen.

1 Stellen Sie sicher, dass die Abdeckung der Sensoreinheit und die Abdeckung der Magneteinheit befestigt sind.
2 Befestigen Sie doppelseitiges Klebeband an der Sensoreinheit und der Magneteinheit.

- Stellen Sie sicher, dass das Klebeband die Schraubenlöcher auf der Rückseite jedes Geräts abdeckt.

3 Installieren Sie die Sensoreinheit und die Magneteinheit.

- Drücken Sie fest auf jedes Gerät, um eine feste Haftung an der Installationsfläche sicherzustellen.

Wichtig:

- E Richten Sie die “▷”-Markierungen an der Sensoreinheit und der Magneteinheit so aus, dass sie direkt aufeinander zeigen und nicht weiter als 25,4 mm voneinander entfernt sind.

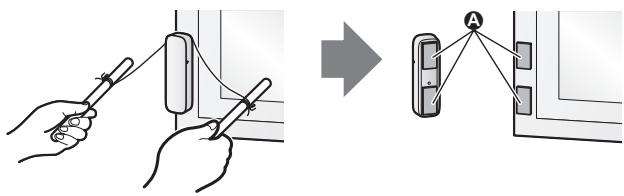

Entfernen nach Befestigung mit doppelseitigem Klebeband

1 Binden Sie ein Stück Schnur an zwei Stöcke, Schraubendreher usw.

2 Ziehen Sie die Schnur straff und durchschneiden Sie damit das doppelseitige Klebeband und entfernen Sie anschließend die Reste des Klebebands.

A Klebebandrest

Testen des Fenster-/Türsensors

Sie können die LED-Anzeige des Fenster-/Türsensors überprüfen und die Leistung des Fenster-/Türsensors testen.

1 Entfernen Sie die Abdeckung der Sensoreinheit.
2 Drücken Sie [•••]C] an der Sensoreinheit.
3 Öffnen und schließen Sie das Fenster oder die Tür einige Male.
- Stellen Sie sicher, dass die LED-Anzeige grün leuchtet, wenn Sie das Fenster oder die Tür schließen.
4 Drücken Sie erneut [•••]C].

Hinweis:

- Wenn die LED-Anzeige bei geschlossenem Fenster oder geschlossener Tür rot leuchtet, ist der Fenster-/Türsensor nicht ordnungsgemäß installiert. Prüfen Sie die Position von Sensoreinheit und Magneteinheit erneut (Seite 11).

Verfügbare Funktionen bei Verwendung der [Home Network]-App

Einige der Funktionen des Fenster-/Türsensors, die bei Verwendung der [Home Network]-App verfügbar sind, sind unten aufgeführt. Weitere Informationen finden Sie in der Bedienungsanleitung (Seite 18).

- Alarmsystem

Sie können mit der App das Alarmsystem aktivieren/deaktivieren, den aktuellen Status des Sensors

überprüfen und ein Protokoll vorheriger Ereignisse anzeigen lassen.

- Sensorintegration

Sie können den Fenster-/Türsensor so konfigurieren, dass er andere Systemereignisse, wie zum Beispiel Kameraaufzeichnung, Einschalten eines elektrischen Geräts (z. B. eine Lampe) usw., auslöst. (Geeignetes Gerät erforderlich.)

- Telefonwarnsignal

Sie können das System so konfigurieren, dass eine vorprogrammierte Rufnummer angerufen wird, wenn der Fenster-/Türsensor ausgelöst wird.

Zugriff auf Bedienungsanleitung

Die Bedienungsanleitung ist eine Sammlung von Online-Dokumenten, die Sie dabei unterstützen, die [Home Network]-App optimal zu nutzen.

1 iPhone/iPad

Tippen Sie auf auf der Startseite der App. Android ^™ -Geräte

Tippen Sie auf : oder drücken Sie die Menütaste Ihres mobilen Geräts auf der Startseite der App.

2 Tippen Sie auf

[Bedienungsanleitung].

Hinweis:

• Microsoft® Windows® Internet Explorer® 8 und frühere Versionen werden nicht unterstützt.
• Android 4.1 oder höhere Versionen werden empfohlen.

- Sie können die Bedienungsanleitung auch auf der unten aufgeführten Website aufrufen.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Technische Daten

• Standards DECT (Digital Enhanced Cordless Telecommunications)
• Frequenzbereich DECT: 1,88 GHz – 1,90 GHz
• RF-Übertragungsleistung DECT: ca. 10 mW (durchschnittliche Leistung pro Kanal)
• Stromversorgung Lithium-Batterie CR2(CR15H270) (1 × 3,0 V, 850 mAh)
• Betriebsbedingungen -10 °C – 40 °C
• Batterie-Betriebsdauer Ca. bis zu 2 Jahre (wenn Fenster/Tür 10 Mal am Tag in einer Umgebung von 25 °C geöffnet und geschlossen werden) bei Verwendung einer Batterie 3,0 V, 850 mAh. Die Batterie-Nutzungsdauer ist abhängig von der Kapazität der verwendeten Batterie.
• Abmessungen (Höhe × Breite × Tiefe) Sensoreinheit: ca. 102 mm × 31 mm × 22 mm Magneteinheit: ca. 37 mm × 14 mm × 14 mm
• Masse (Gewicht) Sensoreinheit: ca. 39 g, ohne Batterie Magneteinheit: ca. 8 g

Zur künftigen Bezugnahme

Wir empfehlen folgende Informationen zu notieren und aufzubewahren, da diese bei möglichen Reparaturen im Rahmen der Garantie benötigt werden.

Seriennummer	Datum des Kaufs
(angegeben auf der Innenseite der Sensoreinheit)Name und Adresse des Händlers

Heften Sie den Kaufbeleg hier an.

C€0470

Panasonic System Networks Co., Ltd.
