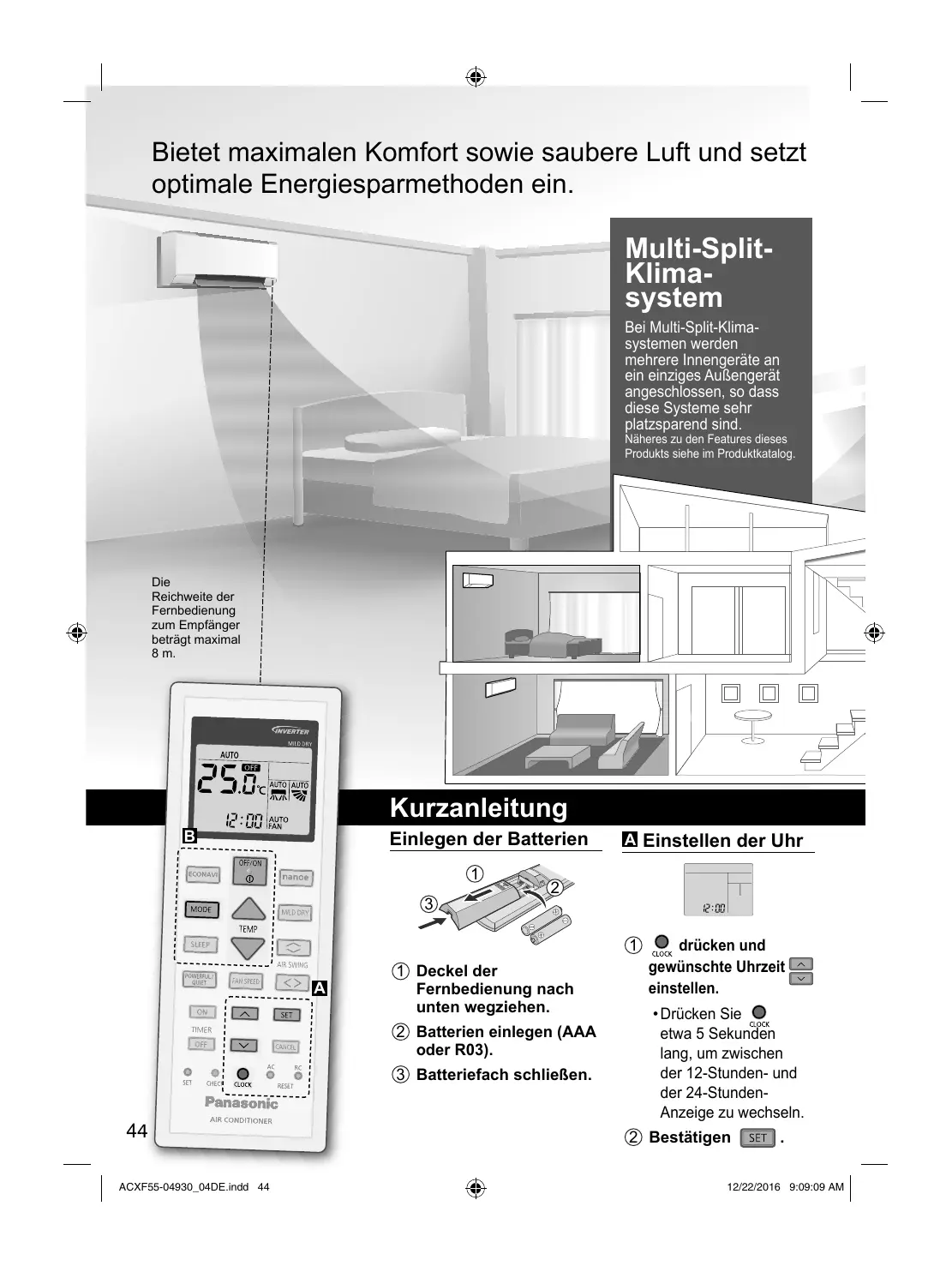

ACXF55-04930_03ES.indd 43 12/22/2016 9:09:03 AM Bietet maximalen Komfort sowie saubere Luft und setzt optimale Energiesparmethoden ein. Multi-SplitKlimasystem Bei Multi-Split-Klimasystemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind. Näheres zu den Features dieses Produkts siehe im Produktkatalog. Die Reichweite der Fernbedienung zum Empfänger beträgt maximal 8 m. Kurzanleitung

Einlegen der Batterien

A Einstellen der Uhr

1 Deckel der Fernbedienung nach unten wegziehen. 2 Batterien einlegen (AAA oder R03). 3 Batteriefach schließen.

ACXF55-04930_04DE.indd 44 drücken und gewünschte Uhrzeit einstellen.

• Drücken Sie etwa 5 Sekunden lang, um zwischen der 12-Stunden- und der 24-StundenAnzeige zu wechseln. 2 Bestätigen

12/22/2016 9:09:09 AM Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts. Inhalt PersonenAktivitätssensor Sonnenlichtsensor

• Sonnenlichterkennung

• Abwesenheitserkennung Sicherheitshinweise …… 46-49 Bedienung………………… 50-51 Funktionsdetails ………… 52-53 Econavi Reinigungsanweisungen… 54 Die intelligenten Sensoren für menschliche Aktivität und Sonnenlicht überwachen Ort, Bewegungen und Abwesenheit von Menschen sowie die Intensität des Sonnenlichts. Näheres siehe unter „Funktionsdetails...“. Störungssuche ………… 55-57 Informationen ………………… 89 Zubehör Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden. Deutsch

• 2 Batterien des Typs AAA bzw. R03
• Fernbedienungshalter
• 2 Schrauben für Fernbedienungshalter B Grundlegender Betrieb

1 Drücken Sie 2 Drücken Sie

um den gewünschten um das Gerät ein- Modus auszuwählen. bzw. auszuschalten. 3 Gewünschte Temperatur einstellen. Nach oben Nach unten AUTO HEAT DRY COOL POWER

• Achten Sie darauf, dass auf der Anzeige erscheinen muss, bevor Sie das Gerät einschalten können. ACXF55-04930_04DE.indd 45 Einstellbereich:
• Um die Temperaturanzeige zwischen °C und °F zu wechseln, ist ca. 10 Sekunden lang zu drücken.

12/22/2016 9:09:10 AM Sicherheitshinweise Um Personen- oder Geräteschäden zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht. Für ein mit R32 gefülltes Gerät (schwaches brennbares Kältemittel). Falls das Kältemittel ausläuft und einer externen Zündquelle ausgesetzt wird, besteht Brandgefahr. VORSICHT Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen. ACHTUNG Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen. Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote: Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf. Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN. Stromversorgung Innengerät Lufteintritt Luftaustritt Fernbedienung Lufteintritt Außengerät Luftaustritt VORSICHT Innen- und Außengerät Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben, wenn sie zuerst auf sichere Weise instruiert wurden oder während der Gerätebedienung beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sollten nur von Kindern durchgeführt werden, wenn diese dabei beaufsichtigt werden. Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft. Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

ACXF55-04930_04DE.indd 46 12/22/2016 9:09:11 AM Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht. Halten Sie sich nicht zu lange im kalten Luftstrom auf. Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen. Fernbedienung Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten. Stromversorgung Verwenden Sie keine modifizierten oder miteinander verbundenen oder nicht spezifizierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden. Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

• Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.
• Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.
• Das Netzkabel darf nicht geknickt werden.
• Das Klimagerät darf nicht durch.
• Einstecken oder Herausziehen des eventuell vorhandenen Steckers einbzw. ausgeschaltet werden. Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden. Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:
• Stecken Sie den eventuell vorhandenen Netzstecker richtig in die Steckdose.
• Staub auf dem eventuell vorhandenen Stecker sollte regelmäßig mit einem trockenen Tuch weggewischt werden. Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Funktionsstörungen bzw. Fehlfunktionen
• Der Fehlerstrom-Schutzschalter löst häufig aus.
• Es riecht verbrannt.
• Ungewöhnliche Geräusche oder Vibrationen.
• Wasser tropft aus dem Innengerät.
• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.
• Die Ventilatordrehzahl wird nicht geregelt.
• Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.
• Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler. Sicherheitshinweise Fassen Sie nicht in das Innenoder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen. Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden. Deutsch Das Gerät darf nicht in einer potenziell explosiven oder entflammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht. Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

ACXF55-04930_04DE.indd 47 12/22/2016 9:09:11 AM Sicherheitshinweise Um Stromschläge zu vermeiden, schalten Sie das Gerät aus und unterbrechen Sie die Stromversorgung: - Das Gerät gereinigt oder gewartet werden soll, - Wenn das Gerät längere Zeit außer Betrieb genommen werden soll, oder - Wenn starke Gewitter herrschen. VORSICHT Vorsichtsmaßnahmen für ein mit R32 gefülltes Gerät Achten Sie beim Betrieb der Geräte und beim Umgang mit unterschiedlichen Kältemitteln besonders auf folgende Punkte. Das Gerät sollte in einem Raum mit einer Wohnfläche größer als Amin (m²) installiert und/oder betrieben werden. Es sollte von Zündquellen wie Hitze/Funken/offenen Flammen oder explosionsgefährdeten Bereichen wie Gasgeräten, Gaskochern, netzförmigen Gasversorgungssystemen oder Elektroküchengeräten usw. ferngehalten werden. (Bitte beachten Sie hierzu Tabelle A Montageanleitung Tabelle für Amin (m²)) Beachten Sie, dass das Kältemittel evtl. geruchlos ist. Daher wird dringend empfohlen, dass geeignete Gasmelder für brennbare Kältemittel vorhanden, betriebsbereit und in der Lage sind, vor Lecks zu warnen. Da der Arbeitsdruck höher als bei Modellen mit dem Kältemittel R22 ist, gibt es einige gesonderte Rohrleitungen, Montageschritte und Wartungswerkzeuge. Insbesondere, wenn Sie ein KältemittelR22-Modell durch ein neues KältemittelR32-Modell ersetzen, tauschen Sie immer an der Außeneinheit die herkömmlichen Rohre und Überwurfmuttern durch die speziellen R32- und R410ARohrleitungen und -Überwurfmuttern aus. Das Rohr und die Überwurfmutter für R32 an der Außeneinheit können auch für das Modell R410A verwendet werden. Modelle, die die Kältemittel R32 und R410A verwenden, haben einen unterschiedlichen LadeanschlussGewindedurchmesser, um eine fehlerhafte Befüllung mit dem Kältemittel R22 zu verhindern und die Sicherheit zu erhöhen. Überprüfen Sie dies deshalb im Voraus. [Der Ladeanschluss- Gewindedurchmesser für R32 und R410A beträgt 12,7 mm (1/2 Zoll).] Seien Sie besonders vorsichtig, damit keine Fremdstoffe (Öl, Wasser usw.) in die Rohrleitungen eindringen. Versiegeln Sie darüber hinaus ordnungsgemäß die Öffnungen, wenn Sie die Rohrleitungen lagern, indem Sie sie zuklemmen, zukleben usw. (Die Handhabung von R32 ist mit der von R410A vergleichbar.) Dieses Gerät sollte in einem gut belüfteten Bereich aufbewahrt werden. Dieses Gerät sollte in einem Raum aufbewahrt werden, in dem es keine kontinuierlichen offenen Flammen und Zündquellen gibt. Dieses Gerät sollte so aufbewahrt werden, dass keine mechanischen Beschädigungen verursacht werden. Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung und für die Reinigung. Durch den Einsatz ungeeigneter Verfahren oder die Verwendung inkompatibler Materialien können Beschädigungen des Produkts, Explosionen und ernsthafte Verletzungen hervorgerufen werden. Unterlassen Sie es, das Gerät gewaltsam zu öffnen oder zu verbrennen, da es unter Druck steht. Setzen Sie das Gerät auch keinen heißen Temperaturen, Flammen, Funken oder anderen Zündquellen aus. Anderenfalls kann es explodieren und Verletzungen, u. U. mit tödlichem Ausgang, verursachen.

ACXF55-04930_04DE.indd 48 12/22/2016 9:09:11 AM Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver. Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pflanzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden könnten. Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden. Um Unterkühlungen zu vermeiden, sollten Haustiere oder Pflanzen nicht direkt dem Luftstrom ausgesetzt werden. Es sollten keine scharfkantigen Aluminiumlamellen anfasst werden, weil diese Verletzungen hervorrufen könnten. Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten. Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden. Um Verletzungen zu vermeiden, darf das Gerät nicht zu Reinigungszwecken auseinandergebaut werden. Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr. Während des Betriebs sollte vermieden werden, Fenster bzw. Türen längere Zeit offen zu halten, da es anderenfalls zu einem ineffizienten Energieverbrauch und unangenehmen Temperaturschwankungen kommen kann. Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung: - Fachgerecht angeschlossen wird, - Nicht direkt in einen Abfluss geführt wird, bei dem Rückstaugefahr besteht, - Nicht in einen mit Wasser gefüllten Behälter geführt wird. Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden. Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt. Sicherheitshinweise Innen- und Außengerät Stellen Sie keine Vase oder andere Wassergefäße auf das Gerät. Ansonsten könnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlägen führen könnte. Deutsch ACHTUNG Fernbedienung Es sollten keine wiederaufladbaren Ni-CdAkkus verwendet werden. Diese könnten die Fernbedienung beschädigen. Beachten Sie Folgendes, um Fehlfunktionen oder eine Beschädigung der Fernbedienung zu vermeiden:

• Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.
• Es sind stets neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist. Stromversorgung Um Stromschläge zu vermeiden, ziehen Sie den eventuell vorhandenen Stecker nicht am Netzkabel heraus.

ACXF55-04930_04DE.indd 49 12/22/2016 9:09:11 AM Bedienung Anzeigeleiste POWER Ausrichten des Luftstroms TIMER Aufwärtsrichtung ECONAVI nanoe AIR SWING Querrichtung

• Die Klappe darf nicht von Hand verstellt werden. Zum Einstellen der Ventilatordrehzahl AUTO FAN

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst. Umschalten zwischen QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb) Diese Taste wird im Normalbetrieb nicht benötigt. Drücken Sie diese Taste, um die Fernbedienung zurückzusetzen. POWERFUL: Turbobetrieb
• Diese Betriebsart endet automatisch nach 20 Stunden. QUIET: Flüsterbetrieb
• In dieser Betriebsart wird der Schallpegel verringert. Um den Komfort während des Schlafens zu maximieren Diese Betriebsart bietet Ihnen eine angenehme Umgebung beim Schlafen. Sie passt automatisch die Schlafmuster-Temperatur während des Aktivierungszeitraums an. Durch Aktivieren dieser Betriebsart wird die Innengerät-Anzeige dunkler. Dies gilt nicht, wenn die Anzeigehelligkeit gedimmt wurde. SLEEP (Cancel) Dieser Vorgang ist im Aktivierungszeitgeber (0,5, 1, 2, 3, 4, 5, 6, 7, 8 oder 9 Stunden) eingearbeitet.

• Dieser Vorgang kann zusammen mit dem Timer eingestellt werden. Bei Verwendung im Verbund mit dem AUS Timer hat der Schlafbetrieb Priorität.
• Kann durch Drücken der jeweiligen Taste bis es 0.0h erreicht, wieder beendet werden.

ACXF55-04930_04DE.indd 50 12/22/2016 9:09:11 AM Näheres siehe unter „Funktionsdetails...“. Einstellen des Timers

SET TIMER OFF CANCEL Beispiel: 1 Wählen Sie den Einschalt- bzw. den AUS at 22:00 Ausschalt- Timer aus

• Mit jedem Tastendruck: Cancel Stellen Sie die 2 gewünschte Uhrzeit ein 3 Bestätigen

• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste bzw. , um bzw. auszuwählen, dann die Taste

• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann die vorherige Einstellung wiederhergestellt werden. Hierzu ist zunächst die Taste bzw. tzum Auswählen von bzw. drücken, dann die Taste

• Die nachfolgende Timer-Einstellung wird angezeigt und zur angegebenen Zeit aktiviert.
• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe die Kurzanleitung. Bedienung Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und Ausschalt-Timer zur Verfügung. Verbessern des Feuchtegehalts der Luft (Nicht zutreffend für Multi-Split-Geräte) Zum Sparen von Energie Deutsch

• Diese Betriebsart reduziert im Kühlbetrieb die Trockenheit der Luft. Reinigen der Raumluft

• Wird eine manuelle LAMELLENSTELLUNG ausgewählt, erfolgt eine Deaktivierung des ECONAVI-Betriebs.

• Näheres siehe unter „Funktionsdetails...“. Hinweis SLEEP

• Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

• Diese Funktionen können nicht gleichzeitig verwendet werden.
• Kann während der SCHONENDEN ENTFEUCHTUNG nicht aktiviert werden.

ACXF55-04930_04DE.indd 51 12/22/2016 9:09:12 AM Funktionsdetails... Betriebsart AUTOMATIK : Während Betriebsart, blinkt anfänglich das POWER-Symbol. Single • Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur.

• Das Gerät wählt die Betriebsart alle 3 Stunden in Abhängigkeit von der Multi eingestellten Temperatur, der Außen- und der Raumlufttemperatur.
• Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.
• Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden.
• Die LED POWER blinkt, um anzuzeigen, dass das Innengerät sich im StandbyBetrieb befindet, bis eine andere Betriebsart verwendet wird. HEIZEN : Das POWER-Symbol blinkt in der anfänglichen Phase des Vorgangs. Es dauert etwas, bis das Gerät aufgeheizt ist. Bei einem System, in dem der Heizbetrieb gesperrt wurde und eine andere Multi Betriebsart als der Heizbetrieb (HEAT) ausgewählt ist, stoppt das Innengerät und das POWER-Symbol blinkt. KÜHLEN : Bietet eine wirksame Komfortkühlung nach Ihren Wünschen. ENTFEUCHTEN : Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen. Energiesparende Temperatureinstellung Ein Betreiben des Geräts im empfohlenen Temperaturbereich kann helfen, Strom zu sparen. HEIZEN : 20.0 °C ~ 24.0 °C / 68 °F ~ 75 °F. KÜHLEN : 26.0 °C ~ 28.0 °C / 79 °F ~ 82 °F. Luftstromrichtung Beim KÜHLEN/ENTFEUCHTEN: In der Einstellung AUTO schwingt die Klappe automatisch nach rechts und links sowie nach oben und unten. Beim HEIZEN: In der Einstellung AUTO wird die horizontale Klappe in einer bestimmten Stellung fixiert. Die vertikale Klappe schwenkt bei einem Temperaturanstieg automatisch horizontal hin und her. Beim SCHONENDEN ENTFEUCHTEN (Nicht zutreffend für Multi-Split-Geräte): Wenn die vertikale Luftschwenkautomatik eingestellt ist, bleibt die Klappe in der untersten Stellung stehen, um einen kalten Luftzug zu vermeiden. Die Klappenstellung kann jedoch auch an der Fernbedienung manuell eingestellt werden. Automatische Neustartsteuerung Wenn der Strom nach einem Stromausfall wieder fließt, wird der Betrieb nach einer gewissen Zeit im vorherigen Betriebsmodus und mit der gleichen Luftstromrichtung automatisch neu gestartet.
• Diese Steuerung ist nicht anwendbar, wenn der TIMER gestellt wurde.

ACXF55-04930_04DE.indd 52 12/22/2016 9:09:12 AM nanoe ■ Genießen einer frischen und sauberen Umgebung Diese Betriebsart sorgt für saubere Luft, befeuchtet Haut und Haare sowie reduziert und neutralisiert Gerüche im Raum. ECONAVI ■ Econavi mit intelligenten Eco-Sensoren Intelligente Eco-Sensoren erkennen anhand des Personen-Aktivitätssensors und des Sonnenlichtsensors eine mögliche Verschwendung von Energie.

• Je nach Aktivitätsgrad des Bereichs passt die Klappe ihre Position automatisch an.
• Der Personen-Aktivitätssensor wird durch die Position des Innengeräts, die Bewegungsgeschwindigkeit menschlicher/nicht-menschlicher Aktivitäten, den Temperaturbereich usw. beeinflusst.
• Der Personen-Aktivitätssensor erkennt u. U. irrtümlicherweise nicht-menschliche Aktivitäten und Wärmequellen, wie z. B. Haustiere, oder erkennt evtl. nicht die menschliche Aktivität oder Wärmequelle, wenn sich die Person nicht bewegt.
• Legen Sie keine großen Gegenstände in die Nähe des Sensors, und stellen Sie Heizgeräte oder Raumbefeuchter nicht im Erfassungsbereich des Sensors auf. Die Sonnenlichtsensor erkennt Änderungen der Intensität der Sonneneinstrahlung im Raum. Er reduziert die Energieverschwendung unter Bedingungen mit weniger Sonnenlicht. 5 Funktionen Temperaturwelle 2 Flächensuche 3 Aktivitätserkennung

Abwesenheitserkennung

Sonnenlichterkennung Deutsch

Rhythmisches temperaturgeführtes Muster, um Energie zu sparen, ohne auf Komfort zu verzichten. Der Personen-Aktivitätssensor erkennt Anwesenheit/Abwesenheit von Menschen und die Bewegungsgeschwindigkeit von menschlichen Aktivitäten, um die erforderliche Menge an Energie zu minimieren. Funktionsdetails... Der Personen-Aktivitätssensor erfasst Wärmequellen und deren Bewegung. Passt die Leistung an die Änderungen der Sonnenlichtintensität an. Betriebsbereiche Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen. Innen Single-Split-Außengerät *1

ACXF55-04930_04DE.indd 53 12/22/2016 9:09:12 AM Reinigungsanweisungen Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Eine schmutzige Einheit kann Fehlfunktionen verursachen, und es kann der Fehlercode „H 99“ auftreten. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

• Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen.
• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger ( pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das über 40 °C / 104 °F warm ist. Innengerät Aluminiumlamellen Frontverkleidung Luftfilter Personenaktivitätssensor Luftfilter Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Personen-Aktivitätssensor Der Sensor sollte nicht mit harten, spitzen Gegenständen in Berührung kommen, da er dadurch beschädigt werden und Fehlfunktionen verursachen könnte. Außengerät Innengerät Einmal alle 2 Wochen
• Gehen Sie beim Waschen und Ausspülen der Luftfilter vorsichtig vor, damit die Filteroberfläche nicht beschädigt wird.
• Lassen Sie den Luftfilter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.
• Beschädigte Filter sind zu ersetzen. Entfernen des Luftfilters Einsetzen des Luftfilters Stellen Sie sicher, dass der Luftauslass des Außengeräts nicht durch Laub oder Schnee blockiert wird. Beseitigen Sie eine eventuelle Blockade vom Abflussrohr. Im Gerät einhaken Frontverkleidung Waschen Sie sie vorsichtig ab und trocknen Sie sie. Entfernen der Frontabdeckung 2 Ziehen Sie es heraus und heben Sie es an. Anbringen der Frontabdeckung 2 Schieben Sie es in. 1 Auf beiden Seiten einhängen. 1 Die Haken an beiden Enden. 3 Nach unten klappen. 4 Drücken Sie beide enden und die Mitte der Vorderseite.

ACXF55-04930_04DE.indd 54 12/22/2016 9:09:13 AM Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Während des Betriebs ist das Geräusch fließenden Wassers zu hören. Im Raum herrscht ein eigenartiger Geruch.

• Durch das Gerät strömt Kältemittel. Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen. Es strömt trotz Ausschaltens des Geräts weiter Luft aus. Nach dem Neustart verzögert sich der Betrieb um einige Minuten. Aus dem Außengerät tritt Wasser oder Dampf aus. Das TIMER-Symbol leuchtet immer. Das POWER-Symbol am Innengerät blinkt im Heizbetrieb, die Klappe ist geschlossen, und es wird keine warme Luft ausgeblasen. Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen. Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird. Knackgeräusche während des Betriebs. Plätschernde Geräusche während des Betriebs. Staubansammlung an der Wand. Im Kühl- bzw. Entfeuchtungsbetrieb stoppt das Innengerät, und das POWER-Symbol blinkt. Verfärbung einiger Plastikteile.

• Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.
• Dies dient dazu, Gerüche zu entfernen.
• Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang).
• Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
• Auf den Rohren kann Wasser kondensieren oder verdunsten.
• Die Timer-Funktion wird täglich ausgeführt.
• Das Gerät befindet sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO).
• Hierdurch wird verhindert, dass kalte Luft austritt.
• Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor. Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.
• Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.
• Nanoe wird auf dem Gerät erzeugt.
• Durch Luftzirkulation oder vom Klimagerät erzeugte statische Elektrizität. Manche Tapetenarten können die Ansammlung von Staub begünstigen (häufige Reinigung des Bereichs rund um das Klimagerät empfohlen).
• Das System wurde gesperrt, damit es nur im Heizbetrieb läuft.
• Die Verfärbung ist von den in Kunststoffteilen verwendeten Materialtypen abhängig und wird durch Hitze, Sonnenlicht, UV-Licht oder Umweltfaktoren beschleunigt. Reinigungsanweisungen / Störungssuche Mögliche Ursache
• Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit. Deutsch Symptom Aus dem Innengerät tritt Nebel aus. Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Symptom Das Gerät kühlt bzw. heizt nicht richtig. Das Gerät arbeitet laut. Die Fernbedienung funktioniert nicht. (Die Anzeige oder das Sendesignal ist schwach.) Das Gerät funktioniert nicht. Das Gerät empfängt kein Signal von der Fernbedienung. Zu überprüfen
• Stellen Sie die Temperatur richtig ein.
• Achten Sie darauf, dass Fenster und Türen geschlossen sind.
• Reinigen oder ersetzen Sie die Luftfilter.
• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
• Überprüfen Sie, ob das Gerät schief steht.
• Schließen Sie das Frontgitter richtig.
• Legen Sie die Batterien richtig ein.
• Ersetzen Sie schwache Batterien.
• Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.
• Überprüfen Sie, ob der Timer gestellt wurde.et.
• Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.
• Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

ACXF55-04930_04DE.indd 55 12/22/2016 9:09:14 AM Störungssuche Symptom... ■Die Fernbedienung ist unauffindbar oder ausgefallen AUTO OFF/ON 1.Klappen Sie zunächst die Frontabdeckung hoch und verfahren Sie dann wie folgt. 2.Drücken Sie die Taste einmal, um den Automatikbetrieb zu nutzen. 3.Drücken Sie die Taste solange, bis 1 Piepton ertönt, und lassen Sie sie los. Das Gerät befindet sich jetzt im Zwangskühlbetrieb. 4.Wiederholen Sie Schritt 3. Drücken Sie die Taste solange, bis 2 Pieptone ertönen, und lassen Sie sie los. Das Gerät befindet sich jetzt im Zwangsheizbetrieb. 5.Drücken Sie die Taste erneut, um das Gerät auszuschalten. ■Die Anzeigen sind zu hell

• Um die Helligkeit der Symbole in der Anzeigenleiste zu verringern bzw. wiederherzustellen, ist die Taste 5 Sekunden lang zu drücken. ■Durchführen einer Kontrolle nach einer längeren Betriebsunterbrechung
• Überprüfen Sie die Batterien der Fernbedienung.
• Stellen Sie sicher, dass keine Hindernisse am Luftein- und -austritt vorhanden sind.
• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

KÜHLEN: ≥ 8 °C / 14.4 °F

HEIZEN: ≥ 14 °C / 25.2 °F

■Die Geräte werden längere Zeit nicht benutzt

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.
• Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.
• Entfernen Sie die Batterien aus der Fernbedienung.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN, DEN EVENTUELL VORHANDEN NETZSTECKER ZIEHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.
• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.
• Wasser tropft aus dem Innengerät.
• Der Sicherungsautomat schaltet sich häufig ab.
• Das Stromkabel wird ungewöhnlich warm.
• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

ACXF55-04930_04DE.indd 56 12/22/2016 9:09:14 AM Störungssuche Vorgehensweise zur Abfrage des Fehlercodes Wenn das Gerät stehen bleibt und die TIMER-Anzeige blinkt, rufen Sie den Fehlercode mithilfe der Fernbedienung ab. 2 Pfeiltaste drücken, bis CHECK-Taste 5 Sekunden ein Piepton ertönt, dann lang drücken den Fehlercode ablesen 3 CHECK-Taste 5 4 Schalten Sie das Gerät aus Sekunden lang drücken, und teilen Sie den Fehlercode um die Störungssuche Ihrem Fachhändler mit zu beenden

• Je nach Störung kann das Gerät nach erneutem Einschalten eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne.

Anomalie/Schutzmaßnahme Diagnoseanzeige Anomalie/Schutzmaßnahme H 37 Anormalität beim FlüssigkeitsleitungTemperatursensor des Außengeräts H 38 Fehlanpassung beim Innengerät/ Außengerät (Markencode) Anormalität beim Ansauglufttemperatursensor des Innengeräts H 39 Anormale Innengerät-Bedieneinheit oder Standby-Einheiten H 15 Anormalität beim VerdichterTemperatursensor des Außengeräts H 41 Anormale Verdrahtungs- oder Rohrverbindung H 16 Anormalität beim Stromwandler (CT) des Außengeräts H 59 Anormalität beim Eco-Sensor H 64 H 19 Sperre des Ventilatormotorantriebs der Inneneinheit Anormalität beim Hochdrucksensor des Außengeräts H 67 Nanoe-Anormalität H 21 Anormalität beim Schwimmerschalterbetrieb des Innengeräts H 70 Lichtsensor-Anormalität H 23 Anormalität beim WärmeaustauscherTemperatursensor 1 des Innengeräts H 97 Sperre des Ventilatormotorantriebs am Außengerät Anormalität beim WärmeaustauscherTemperatursensor 2 des Innengerät H 98 Innengerät-Hochdruckschutz H 24 H 99 Frostschutz der Innenbedieneinheit H 00 Kein Fehlerspeicher H 11 Anormale Kommunikation zwischen Innengerät/Außengerä H 12 Kapazität des Innengeräts unpassend H 14 F 11 Schaltanormalität beim 4-Wege-Ventil H 25 Anormalität bei der Ionenanlage des Innengeräts F 17 H 27 Anormalität beim AußenluftTemperatursensor Anormalität beim Einfrieren der Innengeräte im Standby F 90 Überspannungsschutz der Blindleistungskompensation (PFC) H 28 Anormalität beim WärmeaustauscherTemperatursensor des Außengerä F 91 Anormalität des Kühlzyklus H 30 Anormalität beim AustrittsrohrTemperatursensor des Außengeräts F 93 Anormale Umdrehung des Außengerät-Verdichters H 32 Anormalität beim WärmeaustauscherTemperatursensor 2 des Außengeräts F 94 Enddruck-Begrenzungsschutz des Verdichters H 33 Anormalität durch Innengerät/ Außengerät-Fehlverbindung F 95 Hochdruckschutz des Außengeräts bei der Kühlung H 34 Anormalität beim KühlblechTemperatursensor des Außengeräts F 96 Überhitzungsschutz des Leistungstransistor-Moduls H 35 Anormalität bei der Wassergegenströmung im Innengerät/Außengerät F 97 Verdichter-Überhitzungsschutz H 36 Anormalität beim GasleitungTemperatursensor des Außengeräts F 98 Gesamtbetriebsstrom-Schutz F 99 Erkennung von Gleichstromspitzen des Außengeräts Störungssuche Diagnoseanzeige
