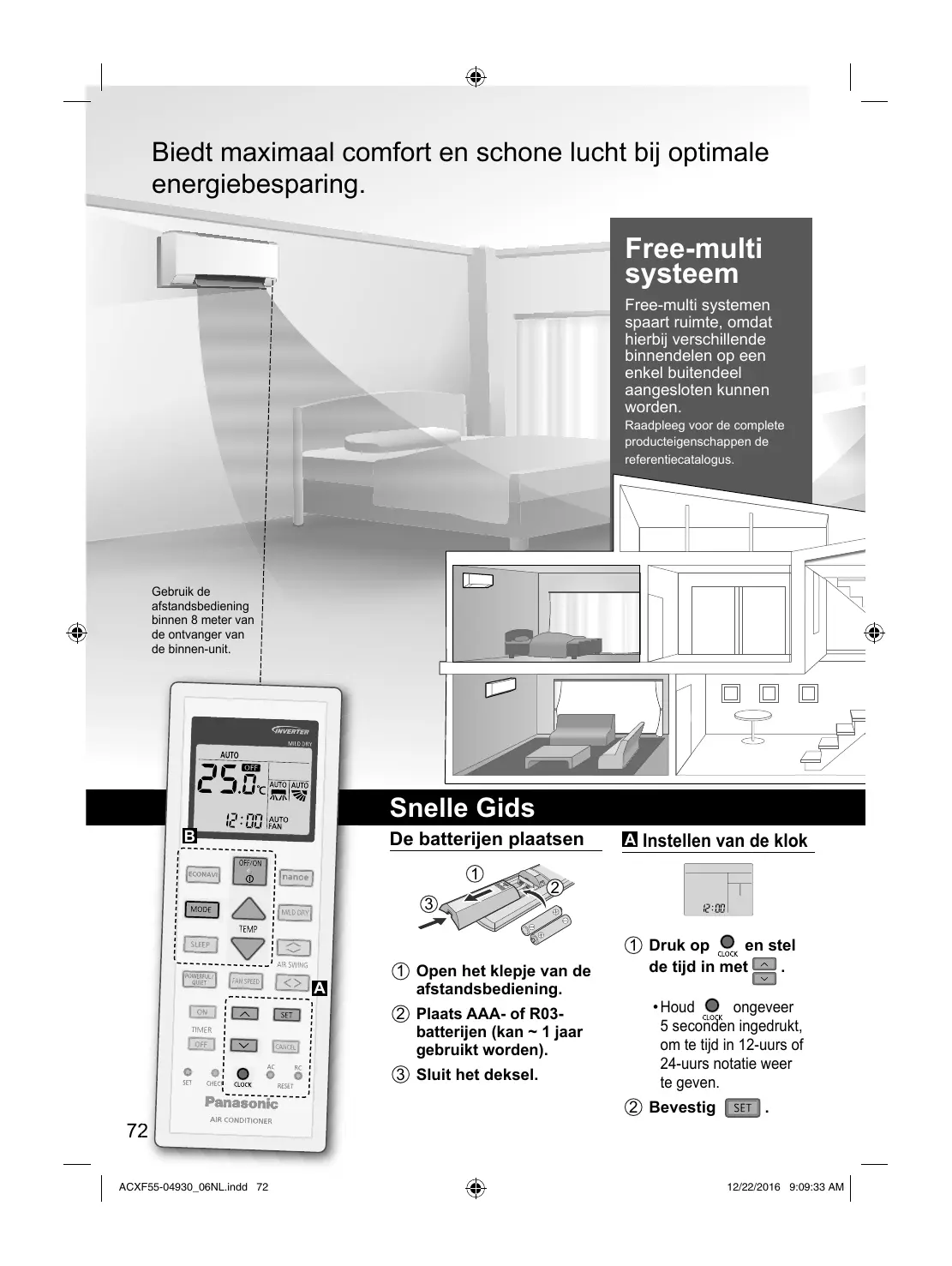

ACXF55-04930_05IT.indd 71 12/22/2016 1:53:01 PM Biedt maximaal comfort en schone lucht bij optimale energiebesparing. Free-multi systeem Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden. Raadpleeg voor de complete producteigenschappen de referentiecatalogus. Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit. Snelle Gids

De batterijen plaatsen

1 Open het klepje van de afstandsbediening. 2 Plaats AAA- of R03batterijen (kan ~ 1 jaar gebruikt worden). 3 Sluit het deksel. A Instellen van de klok en stel 1 Druk op de tijd in met

• Houd ongeveer 5 seconden ingedrukt, om te tijd in 12-uurs of 24-uurs notatie weer te geven. 2 Bevestig

ACXF55-04930_06NL.indd 72 12/22/2016 9:09:33 AM Hartelijk dank voor de aanschaf van de Panasonicairconditioner. Inhoudsopgave Sensor menselijke activiteit Zonlichtsensor

• Detectie van zonlicht

• Doorzoeken van de ruimte
• Detectie van activiteiten
• Detectie van afwezigheid Veiligheidsmaatregelen … 74-77 Het gebruik ………………… 78-79 Econavi De intelligente sensoren voor menselijke activiteit en zonlicht bewaken de locatie van mensen, bewegingen, afwezigheid en intensiteit van het zonlicht. Meer weten …………………… 80-81 Reinigingsinstructies ……… 82 Problemen oplossen …… 83-85 Informatie ………………………… 91 Lees “Meer weten...” voor meer informatie.. Accesoires
• AAA of 2 x R03 batterijen
• Afstandsbedieningshouder
• 2 x schroeven voor de afstandbedieninghouder De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering. B Eenvoudige bediening om de 1 Druk op 2 Druk op gewenste stand te om de werking te selecteren. starten/stoppen. 3 Stel de gewenste temperatuur in. Omhoog HEAT DRY COOL POWER
• Let op dat de aanduiding wordt weergegeven voor het starten van de unit. ACXF55-04930_06NL.indd 73 Instellingsbereik:

60 °F ~ 86 °F. ongeveer 10

• Houd seconden ingedrukt, om de temperatuuraanduiding te veranderen in °C of °F. Nederlands Omlaag AUTO

12/22/2016 9:09:34 AM Veiligheidsmaatregelen Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven: Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken. Voor een apparaat gevuld met R32 (matig brandbaar koelmiddel). Als er koelmiddel lekt dat wordt blootgesteld aan een externe ontstekingsbron, ontstaat er brandgevaar. WAARSCHUWING Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel. VOORZICHTIG Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen. De op te volgen instructies worden aangeduid met de volgende symbolen: Dit symbool verwijst naar een handeling die VERBODEN is. Deze symbolen geven VERPLICHTE acties aan. Voedingsbron Binnenunit Luchtinlaat Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico’s er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd. Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben. Vraag een gekwalificeerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz. Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben. Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok. Luchtinlaat Buitenunit Binnenunit En Buitenunit Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken. Luchtuitlaat Afstandsbediening WAARSCHUWING Luchtuitlaat

ACXF55-04930_06NL.indd 74 12/22/2016 9:09:35 AM Afstandsbediening Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken. Voedingsbron Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst. Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
• Bedien het apparaat niet met natte handen.
• Laat geen knikken in het stroomsnoer komen.
• Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken. Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon vervangen worden om mogelijk risico te voorkomen. U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar. Stop met het gebruiken van het roduct, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok)Voorbeelden van abnormaliteit/storing
• Men merkt een brandgeur op.
• Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.
• Er lekt water uit de binnenunit.
• Stroomsnoer of stekker wordt abnormaal heet.
• Ventilatorsnelheid kan niet geregeld worden.
• De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.
• De ventilator stopt niet, zelfs niet als de eenheid stopt met werken. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie. Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat. Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken: -Voordat de apparatuur wordt gereinigd of nagezien. -Bij langdurige perioden zonder gebruik of -Tijdens zware onweersbuien. Veiligheidsmaatregelen Ga niet op het toestel zitten of staan, omdat u eraf zou kunnen vallen. Om oververhitting, brand of elektrische schokken te voorkomen:
• Steek de stekker goed in het stopcontact.
• Men moet het stof op de stekker periodiek afvegen met een droge doek. Nederlands Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

ACXF55-04930_06NL.indd 75 12/22/2016 9:09:35 AM Veiligheidsmaatregelen WAARSCHUWING Voorzorgsmaatregelen voor een apparaat gevuld met R32 Besteed zorgvuldig aandacht aan de volgende punten bij het gebruik van het apparaat en het omgaan met verschillende koelmiddelen. Het apparaat moet worden geïnstalleerd en/of gebruikt in een ruimte met een vloeroppervlakte van meer dan Amin (m²) en moet uit de buurt worden gehouden van ontstekingsbronnen zoals hitte/ vonken/open vuur, of gevaarlijke gebieden zoals gastoestellen, kooktoestel op gas, leidingsysteem gastoevoer, of elektrisch kookapparaten, enz. (zie tabel A in de installatiehandleiding voor Amin (m²)) Let op dat koelmiddel wellicht geen geur heeft. Het is sterk aanbevolen dat er voor brandbaar koelmiddel geschikte gasdetectoren aanwezig zijn die werken en waarschuwen bij lekkage. Omdat de bedrijfsdruk hoger is dan bij modellen met R22koelmiddel zijn er enkele speciale leidingen met installatie en speciaal gereedschap nodig. In het bijzonder als een model met R22koelmiddel wordt vervangen door een model met het nieuwe R32koelmiddel moeten de normale leidingen en wartelmoeren worden vervangen door leidingen geschikt voor R32 en R410A en de wartelmoeren die op de buitenzijde van de buitenunit zitten. De wartelmoer en leiding geschikt voor R32 die op de zijkant van de buitenunit zitten, kunnen ook voor een R410A-model worden gebruikt. Modellen die R32- en R410Akoelmiddel gebruiken, hebben een andere schroefdraaddiameter van de vulpoort, zodat per ongeluk vullen met R22 wordt voorkomen en voor de veiligheid. Controleer daarom vooraf. [De schroefdraaddiameter van de vulpoort voor R32 en R410A is 12,7 mm (1/2 inch).] Wees extra voorzichtig, zodat er geen verontreinigingen (olie, water, enz.) in de leidingen terecht komen. Zorg daarnaast bij opslag van de leidingen voor een goede afdichting van de opening door deze dicht te knijpen, af te tapen, enz. (Behandeling van R32 is gelijk aan R410A.) Dit apparaat moet worden opgeslagen in een goed geventileerde ruimte. Dit apparaat moet worden opgeslagen in een ruimte waar niet doorlopend open vuur en ontstekingsbronnen in gebruik zijn. Dit apparaat moet worden opgeslagen zodat mechanische beschadigingen worden voorkomen. Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Elke ondeugdelijke methode of gebruik van ongeschikt materiaal kan schade aan het product, barsten en ernstig letsel veroorzaken. Het apparaat staat onder druk, dus probeer het niet te doorboren of te verbranden. Stel het apparaat niet bloot aan hitte, vlammen, vonken of andere ontstekingsbronnen. Anders zou het kunnen exploderen en verwondingen of overlijden veroorzaken.

ACXF55-04930_06NL.indd 76 12/22/2016 9:09:35 AM Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden. Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit. Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat. Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen. Raak de scherpe aluminium vin niet aan, omdat de scherpe delen letsel kunnen veroorzaken. Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet. Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen. Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel. Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel. Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden. Voorkom lekkend water door te zorgen dat de aftapslang: -Goed aangesloten is, -Uit de buurt van dakgoten en containers loopt of, -Niet ondergedompeld is in water Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten. Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen. Afstandsbediening Gebruik geen oplaadbare (NiCd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken. Om disfunctie of schade aan de afstandsbediening te voorkomen:

• Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.
• Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen. Veiligheidsmaatregelen Binnenunit En Buitenunit Open tijdens het gebruik niet voor langere tijd een raam of deur omdat dit inefficiënt stroomverbruik en oncomfortabele temperatuursveranderingen kan veroorzaken. Voedingsbron Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden. Nederlands VOORZICHTIG

ACXF55-04930_06NL.indd 77 12/22/2016 9:09:35 AM Het gebruik Indicator POWER Richting Van De Luchtstroom Aanpassen TIMER ECONAVI nanoe AIR SWING In verticale richting In horizontale richting

• Verstel de klep niet met de hand. Aanpassen van de ventilatorsnelheid AUTO FAN

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus. Overschakelen tussen krachtig en rustig Deze toets wordt in normaalbedrijf niet gebruikt. Indrukken om de standaardinstelling van de afstandsbediening te herstellen. MET KRACHT: Snel temperatuur bereiken
• Deze functie stopt automatisch na 20 minuten. STIL: Genieten van een stille werking
• Deze bedrijfsfunctie reduceert het geruis van de luchtstroom. Maximaal comfort terwijl u slaapt Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroo. Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is. SLEEP (Cancel) Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur).

• Deze functie kan samen met de timer worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit.
• Kan worden uitgeschakeld door de betreffende knop in te drukken tot 0.0h is bereikt.

ACXF55-04930_06NL.indd 78 12/22/2016 9:09:35 AM Lees “Meer weten...” voor meer informatie. De Timer Instellen Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende voorafingestelde tijdstippen.

• Bij elke keer indrukken: OFF Voorbeeld: UIT om 22:00 Cancel 2 Stel de tijd in 3 Bevestig

• Druk als u de AAN- of UIT-timer wilt uitschakelen op en selecteer respectievelijk of en druk daarna op

• Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door respectievelijk te selecteren door op of te drukken en daarna op drukken.
• De dichtstbijzijnde timerinstelling wordt weergegeven en wordt in volgorde ingeschakeld.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok. Om het vochtigheidsniveau te verbeteren (Niet van toepassing voor een multi-split systeem)
• Deze functie vermindert de droogheid van de lucht alleen in de stand KOELEN.

• Als ZWENKEN LUCHT is geselecteerd, wordt de werking van ECONAVI uitgeschakeld.

• Lees “Meer weten...” voor meer informatie. Opmerking SLEEP

• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

• Kunnen niet tegelijkertijd worden geselecteerd.
• Kan niet worden ingeschakeld tijdens LICHT DROGEN. Het gebruik De Lucht Zuiveren Nederlands Besparen van energie

ACXF55-04930_06NL.indd 79 12/22/2016 9:09:36 AM Meer weten... Bedieningsstand AUTO : Bij de selectie van de bedrijfstoestand gaat in het begin het POWER-lampje knipperen. Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de Enkele temperatuurinstelling en de kamertemperatuur. Meerdere • Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

• Het is mogelijk de binnenunits individueel of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.
• Tijdens het bedrijf kunnen de modus VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.
• De powerled knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus. VERWARMEN : Het POWER-lampje gaat in de beginfase van deze werking knipperen. Het duurt even voordat de unit opwarmt. Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus Meerdere anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWERindicator knipperen. KOELEN : Zorgt voor een efficiënte comfortabele koeling zoals u dat wenst. DROGEN : Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen. Temperatuurinstelling voor energiebesparing Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen. VERWARMEN : 20.0 °C ~ 24.0 °C / 68 °F ~ 75 °F. KOELEN : 26.0 °C ~ 28.0 °C / 79 °F ~ 82 °F. Richting van de luchtstroom In de stand KOELEN/DROGEN: Als AUTO is ingesteld, zwenkt de luchtklep automatisch naar links of rechts en omhoog of omlaag. In de modus VERWARMEN: Als AUTO is ingesteld, is de horizontale luchtklep in een vooraf bepaalde positie aangebracht. De verticale luchtklep zwenkt naar links/rechts, als de temperatuur stijgt. In de stand LICHT DROGEN (Niet van toepassing voor een multi-split systeem): Als de richting van de verticale luchtstroom is ingesteld op AUTO, stopt deze voor de laagste positie, zodat de koude lucht u niet raakt. U kunt echter de positie van de luchtklep handmatig aanpassen. Automatische herstartfunctie Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.
• Deze functie is niet van toepassing als de TIMER is ingesteld.

ACXF55-04930_06NL.indd 80 12/22/2016 9:09:36 AM nanoe ■ Genieten van een frisser en schooner milieu Deze functie zorgt voor schone lucht, hydrateert uw huid en haar, vermindert en neutraliseert geurtjes in de ruimte. ECONAVI ■ Econavi met intelligente eco-sensoren Intelligente eco-sensoren detecteren potentiële verspilling van energie met behulp van de menselijke activiteit-sensor en zonlichtsensor. De menselijke activiteit-sensor scant gebieden op hittebronnen en bewegingen in een ruimte.

• Op basis van de activiteit in het gebied past de luchtklep zijn positie automatisch aan.
• De menselijke activiteit-sensor wordt beïnvloed door de plaats van de binnenunit, de menselijke/nietmenselijke bewegingssnelheid, temperatuurbereik enz.
• De menselijke activiteit-sensor kan per ongeluk niet-menselijke activiteit of warmtebronnen detecteren van bijvoorbeeld huisdieren, of menselijke activiteit of warmtebronnen niet detecteren als de persoon zich niet beweegt.
• Plaats geen grote voorwerpen in de buurt van de sensor en zorg dat geen verwarming of bevochtiger binnen het detectiebereik van de sensor staat. De zonlichtsensor detecteert veranderingen in de intensiteit van het zonlicht in de ruimte. Het vermindert de verspilling van energie onder minder zonnige omstandigheden. 5 Functies

3 Detectie van 4 Detectie van 5 Detectie van Temperatuurgolf 2 Doorzoeken van de ruimte activiteiten afwezigheid zonlicht 120º

Gebruiksomstandigheden Gebruik deze airconditioner binnen het volgende temperatuurbereik. Binnen Single-split buitenunit *1 DBT WBT DBT WBT Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8) KOELEN Min. 16 (60.8) 11 (51.8) -10 (14.0) Max. 30 (86.0) 24 (75.2) 18 (64.4) VERWARMEN Min. 16 (60.8) -15 (5.0) -16 (3.2) DBT: Droge bolttemperatuur, WBT: Natte bolttemperatuur Temperatuur °C (°F) Multi-Split buitendeel *2 DBT WBT 46 (114.8) 26 (78.8) -10 (14.0) 24 (75.2) 18 (64.4) -15 (5.0) -16 (3.2) *1 CU-Z20TKE, CU-Z25TKE, CU-Z35TKE, CU-Z42TKE, CU-Z50TKE, CU-Z71TKE *2 CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE, Meer weten... Past het vermogen aan de veranderingen van het zonlicht aan. Nederlands Ritmisch Menselijke activiteit-sensor detecteert de aanwezigheid/ temperatuurafhankelijk afwezigheid en de bewegingssnelheid van personen om patroon voor zo de benodigde energie te minimaliseren. energiebesparing zonder in te boeten op comfort. CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

ACXF55-04930_06NL.indd 81 12/22/2016 9:09:36 AM Reinigingsinstructies Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Een vuile unit kan storing veroorzaken en mogelijk wordt foutcode ″H 99″ weergegeven. Vraag advies aan een officiële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.
• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep ( pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40 °C / 104 °F. Binnenunit Binnenunit Aluminium vin Voorpaneel Luchtfilter Sensor menselijke activiteit Luchtfilter Veeg de unit zachtjes af met een zachte, droge doek. Sensor menselijke activiteit Niet op slaan, met geweld indrukken of inprikken met een scherp voorwerp. Hierdoor kan de sensor beschadigd worden of fout functioneren. Buitenunit Eens per 2 weken
• Was/spoel de filters voorzichtig met water om schade aan het oppervlakte van de filters te voorkomen.
• Droog de filters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
• Vervang beschadigde filters. Luchtfilter verwijderen Luchtfilter bevestigen Zorg ervoor dat de luchtuitlaat van de buitenunit niet wordt geblokkeerd door gevallen bladeren of sneeuw. Verwijder een eventuele verstopping van de afvoerpijp. In het apparaat plaatsen Voorpaneel Was het voorzichtig af en droog het. Verwijder het voorpaneel 2 Trek naar voren en til hem op. Goed afsluiten 2 Druk in. 1 Aan beide zijden insteken. 1 Maak de haken aan weerszijden los. 3 Sluiten. 4 Druk aan weerszijden en in het midden van het voorpaneel.

ACXF55-04930_06NL.indd 82 12/22/2016 9:09:37 AM Problemen oplossen De volgende symptomen geven niet een defect aan. Oorzaak

• Condensatie door koelproces. Tijdens werking klinkt er geluid van stromend water. De ruimte heeft een vreemde geur.

• Stromend koelmiddel in het apparaat.
• Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
• Zo verdrijft u de omgevingsgeur. Het POWER-lampje knippert in de stand VERWARMEN zonder toevoer van warme lucht (en gesloten luchtklep). De binnenventilator stopt af en toe tijdens verwarmen. De POWER-indicator knippert voordat de unit wordt ingeschakeld. Krakend geluid tijdens bedrijf. Spetterend geluid tijdens de werking. Stofverzameling op de muur. Tijdens de COOL/DRY-modus, stopt de binnenunit en gaat de POWER-indicator knipperen. Verkleuring van kunststof onderdelen.

• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).
• De vertraging dient ter bescherming van de compressor van de unit.
• In de leidingen vindt condensatie of verdamping plaats.
• Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.
• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).
• Onbedoeld koelen voorkomen.
• Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld. Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.
• Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.
• Productie van de nanoe in de unit.
• Omwille van de luchtcirculatie of de statische elektriciteit die wordt opgewekt door de airconditioner. Sommige soorten behangpapier verzamelen gemakkelijk stof (u wordt aanbevolen de zone rond de airconditioner regelmatig te reinigen).
• Het systeem is vergrendeld om alleen in de HEAT-modus te werken.
• Verkleuring is afhankelijk van het materiaaltype van de kunststof onderdelen en wordt versneld bij blootstelling aan warmte, zonlicht, UV-straling of omgevingsfactoren. Controleer het volgende voordat u een onderhoudsmonteur belt. Symptoom Controleer De stand VERWARMEN/KOELEN werkt niet goed.

• Stel de temperatuur correct in.
• Sluit alle deuren en ramen.
• Maak de filters schoon of vervang ze.
• Verwijder elke obstructie bij de lucht in- en uitlaatopingen. Luidruchtig tijdens werking.
• Controleer of de unit is geinstalleerd op een helling.
• Sluit het voorpaneel correct. Afstandsbediening werkt niet. (De display is gedimd • Plaats de batterijen correct. of het transmissiesignaal is zwak.)
• Vervang zwakke batterijen. Het apparaat werkt niet.
• Controleer of de stroomonderbreker ontkoppeld is.
• Controleer of de timers zijn ingesteld. Het apparaat ontvangt geen signaal van de
• Controller, of de ontvanger niet geblokkeerd wordt. afstandsbediening.
• Het een en ander fluorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een officiële dealer. Reinigingsinstructies / Problemen oplossen De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch. De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is. Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart. Er komt water/stoom uit de buitenunit. TIMER-indicator is altijd aan. Nederlands Symptoom Er komt damp uit de binnenunit.

ACXF55-04930_06NL.indd 83 12/22/2016 9:09:37 AM Problemen oplossen Als... ■De afstandsbediening ontbreekt of er is een storing opgetreden AUTO OFF/ON 1.Het frontpaneel omhoog brengen. 2.Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO. 3.Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop dan los om de krachtige modus KOELEN te gebruiken. 4.Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken. 5.Nogmaals op de knop drukken om het apparaat uit te schakelen. ■De controlelampjes zijn te helder

• Om het helderheid van het scherm te dimmen kunt u 5 seconden ingedrukt houden. ■Uitvoeren van een seizoensinspectie na langdurig buiten gebruik zijn
• Controleer de batterijen van de afstandsbediening.
• Controleer dat er geen belemmering is rond de luchtinlaat en luchtuitlaat.
• Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:

KOELEN: ≥ 8 °C / 14.4 °F

VERWARMEN: ≥ 14 °C / 25.2 °F

■De units zullen langere tijd niet worden gebruikt.

• Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.
• Schakel de voeding uit en ontkoppel.
• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.
• De schakelaars of knoppen werken niet zoals het hoort.

ACXF55-04930_06NL.indd 84 12/22/2016 9:09:38 AM Problemen oplossen Opvragen van foutcodes Gebruik de afstandsbediening om de foutcode op te vragen, als de unit stopt en het controlelampje van de TIMER knippert. 1 Houd de knop 2 Houd de knop ingedrukt 5 seconden totdat u een pieptoon hoort ingedrukt en noteer de foutcode 3 Druk 5 seconden 4 Schakel de eenheid uit en lang op de knop deel de foutcode mee aan de om de controle te geautoriseerde leverancier stoppen SET

• Bij bepaalde fouten moet u, als er 4 pieptonen klinken bij het opstarten, de unit opnieuw opstarten met beperkte functies. Weergave diagnose Afwijking/beveiligingssysteem H 37 Afwijking temperatuursensor vloeistofleiding buitenunit H 38 Niet afgestemde binnen-/buitenunit (merkcode) Afwijking temperatuursensor luchtinlaat binnenunit H 39 Afwijkende unit of stand-byunits binnen H 15 Afwijking temperatuursensor compressor buitenunit H 41 Afwijkende aansluiting bedrading of leidingen H 16 Afwijking transformator buitenunit H 59 Afwijking eco-sensor H 19 Mechanisme ventilatormotor binnenunit geblokkeerd H 64 Afwijking hogedruksensor buitenunit H 67 Afwijking nanoe H 21 Afwijking in werking vlotterschakelaar binnenunit H 70 Afwijking lichtsensor H 23 Afwijking temperatuursensor 1 warmtewisselaar binnenunit H 97 Mechanisme ventilatormotor buitenunit geblokkeerd Afwijking temperatuursensor 2 warmtewisselaar binnenunit H 98 Beveiliging hoge druk binnenunit H 24 H 99 Vorstbescherming binnenunit Afwijking schakeling 4-wegklep H 00 Geen storing in het geheugen H 11 Afwijkende communicatie binnen-/ buitenunit H 12 Capaciteit binnenunit niet afgestemd H 14 H 25 Afwijking ionisatieapparaat binnenunit F 11 H 27 Afwijking luchttemperatuursensor buitenunit F 17 Afwijking bevriezing stand-byunit binnen H 28 Afwijking temperatuursensor warmtewisselaar buitenunit F 90 Beveiliging circuit vermogensfactorcorrectie H 30 Afwijking temperatuursensor afvoerleiding buitenunit F 91 Afwijking koelcircuit Afwijking temperatuursensor 2 warmtewisselaar buitenunit F 93 H 32 Afwijkende omwenteling compressor buitenunit F 94 H 33 Afwijking verkeerde verbinding binnen-/buitenunit Overshootbeveiliging uitlaatdruk compressor F 95 H 34 Afwijking temperatuursensor warmtegeleider buitenunit Hogedrukbeveiliging koeling buitenunit F 96 H 35 Afwijking tegenstroming water binnen-/buitenunit Oververhittingsbeveiliging voedingstransistormodule F 97 Oververhittingsbeveiliging compressor H 36 Afwijking temperatuursensor gasleiding buitenunit F 98 Beveiliging totale stroom F 99 Piekdetectie gelijkstroom (DC) buitenunit Problemen oplossen Afwijking/beveiligingssysteem Nederlands Weergave diagnose
