Produkttyp	Heimkinosystem DVD 5.1-Kanäle
Marke	Panasonic
Modell	SC-PT480
Abmessungen (Hauptgerät)	430 x 54 x 287 mm
Gewicht (Hauptgerät)	2,8 kg
Abmessungen (Frontlautsprecher)	80 x 119 x 68 mm
Gewicht (Frontlautsprecher)	0,4 kg
Abmessungen (Subwoofer)	145 x 289,5 x 258 mm
Gewicht (Subwoofer)	2,8 kg
Stromversorgung	CA 220-240 V, 50 Hz
Stromverbrauch	95 W (Betrieb), ca. 0,38 W (Bereitschaft)
Gesamtausgangsleistung	1000 W RMS (Dolby Digital), 590 W DIN
Kompatible Disc-Formate	DVD-Video, DVD-R/RW, DVD+R/RW, CD, CD-R/RW, MP3, WMA, JPEG, DivX, MPEG4
Hauptfunktionen	DVD-/CD-Wiedergabe, FM-Radio (30 Senderspeicher), USB-Anschluss, iPod/iPhone-Dock, HDMI mit VIERA Link, Surround-Effekte Dolby Pro Logic II, Flüstermodus
Anschlüsse	HDMI AV OUT (ARC), SCART (AV), optischer Digitaleingang, AUX, USB, FM-Antenne
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden. Batterien entfernen, wenn das Gerät längere Zeit nicht benutzt wird.
Sicherheit	Laser der Klasse 1M. Gehäuse nicht öffnen. Feuchtigkeit und Wärmequellen vermeiden. Bei Gewitter vom Netz trennen.
Allgemeine Informationen	Betriebstemperatur: 0°C bis +40°C. Luftfeuchtigkeit: 35% bis 80% RH. DVD-Regionscode: 2 oder ALL.

Häufig gestellte Fragen - SC-PT480 PANASONIC

Wie installiere ich die Lautsprecher des SC-PT480?

Stellen Sie die Front-, Center- und Surroundlautsprecher in gleichem Abstand zur Hörposition auf. Lassen Sie mindestens 5 cm Platz um das Hauptgerät zur Belüftung. Sie können den Modus Surround (Empfohlen) oder Frontgerät (Optional) im Menü EINFACHE KONFIGURATION einstellen.

Wie schließe ich das System an meinen Fernseher an?

Verwenden Sie ein HDMI-Kabel (nicht im Lieferumfang) von der HDMI AV OUT-Buchse des Hauptgeräts zur HDMI-Buchse Ihres Fernsehers. Wenn Ihr Fernseher ARC-kompatibel ist, reicht eine einzige Verbindung für den Ton. Andernfalls schließen Sie zusätzlich ein optisches Audiokabel oder AUX an. Stellen Sie sicher, dass VIDEO-PRIORITÄT im HDMI-Menü auf JA eingestellt ist.

Wie höre ich UKW-Radio?

Drücken Sie [RADIO, EXT-IN], um FM auszuwählen. Für automatischen Sendersuchlauf drücken und halten Sie [OK], bis 'FM AUTO' angezeigt wird. Die Sender werden auf den Kanälen 1 bis 30 gespeichert. Verwenden Sie die Zifferntasten, um einen voreingestellten Kanal auszuwählen.

Kann ich meinen iPod/iPhone anschließen?

Ja, öffnen Sie die Abdeckung des Docks an der Vorderseite des Hauptgeräts und schließen Sie Ihren iPod/iPhone an. Drücken Sie [iPod], um die Quelle auszuwählen. Sie können Musik hören, Videos oder Fotos auf Ihrem Fernseher ansehen. Das Laden des iPod/iPhone beginnt automatisch.

Wie stelle ich die Surround-Soundeffekte ein?

Drücken Sie [SURROUND], um zwischen MULTI-CH (Originalton), MANUAL (benutzerdefinierte Effekte), Dolby PLII Film/Musik und Stereo zu wählen. Verwenden Sie [SOUND], um den Equalizer, den Subwoofer-Pegel, die harmonischen Bässe oder die Mittenzentrierung anzupassen. Der Modus Whisper-mode Surround verstärkt den Ton bei geringer Lautstärke.

Wie lese ich eine USB-Datei?

Schließen Sie einen USB-Stick an den USB-Anschluss an der Vorderseite an. Drücken Sie [RADIO, EXT-IN], bis USB ausgewählt ist. Navigieren Sie mit den Pfeiltasten durch die Ordner und drücken Sie [OK], um die Wiedergabe zu starten. Unterstützte Formate sind MP3, WMA, JPEG, DivX und MPEG4.

Was tun, wenn kein Ton kommt?

Überprüfen Sie die Lautsprecher- und Audioquellenanschlüsse. Stellen Sie sicher, dass die Lautstärke nicht stummgeschaltet (MUTE) ist und die richtige Quelle ausgewählt ist. Wenn Sie HDMI verwenden, überprüfen Sie, dass AUDIOAUSGANG im HDMI-Menü auf JA eingestellt ist. Für den Fernsehton wählen Sie den richtigen Audioeingang (AV, AUX, ARC, D-IN).

Wie verwende ich die VIERA Link-Funktion?

Schließen Sie das Hauptgerät über HDMI an einen kompatiblen Panasonic-Fernseher an. Stellen Sie im HDMI-Menü VIERA Link auf JA. Sie können dann Fernseher und Gerät gemeinsam ein-/ausschalten, Eingänge automatisch auswählen und die Fernbedienung des Fernsehers zur Steuerung der Wiedergabe verwenden.

Wie führe ich die Ersteinrichtung durch?

Wenn Sie das Gerät zum ersten Mal einschalten, erscheint der Bildschirm EINFACHE KONFIGURATION. Folgen Sie den Anweisungen, um die Sprache, das Bildformat (16:9 oder 4:3), die Lautsprecheranordnung und den TV-Audioeingang auszuwählen. Sie können auf dieses Menü auch über [START] > Einstellungen > ANDERE > EINFACHE KONFIGURATION zugreifen.

Wie pflege ich das Gerät?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Bei Discs wischen Sie radial mit einem weichen Tuch. Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie das Netzkabel und entfernen Sie die Batterien aus der Fernbedienung.

BEDIENUNGSANLEITUNG SC-PT480 PANASONIC

Wir möchten Ihnen für den Kauf dieses Produkts danken. Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

Lesen Sie vor dem Anschließen, dem Betrieb oder dem Einstellen dieses Erzeugnisses die Bedienungsanleitung vollständig durch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden.

Sehr geehrter Kunde

Mit diesem Player können Sie DVD-Videos, die auf dem Etikett den Regionalcode "2" oder "ALL" enthalten, wiedergeben.

Beispiel/Exemple/Esempio:

Anlage/Système/Sistema		SC-PT480
Hauptgerät/Appareil principal/Unità principale		SA-PT480
Lautsprechersystem/Système de haut-parleurs/Sistema di altoparlanti	Frontlautsprecher/Enceintes avant/Diffusori anteriors	SB-HF480
	Mittellautsprecher/Enceinte centrale/Diffusore centrale	SB-HC480
	Surround-Lautsprecher/Enceinte surround/Diffusori surround	SB-HS480
Subwoofer/Caisson de basse/Subwoofer		SB-HW480

- Bitte beachten Sie, dass sich die Bedienteile, Bestandteile, Menüpunkte usw. Ihres DVD-Heimkino-Soundsystems vom Aussehen her leicht von den in den Abbildungen dieser Betriebsanleitung gezeigten unterscheiden können. - Die Erläuterungen von Bedienungsverfahren in dieser Bedienungsanleitung beziehen sich hauptsächlich auf den Gebrauch der Fernbedienung, jedoch können die entsprechenden Vorgänge auch am Hauptgerät ausgeführt werden, sofern die gleichen Funktionstasten wie an der Fernbedienung vorhanden sind. - Nous attirons votre attention sur le fait que les commandes et les composants effectifs, options de menu etc. de votre système DVD home cinéma pourraient présenter un aspect différent des commandes et composants montrés dans les illustrations du présent Mode d'emploi. - Bien que les commandes soient principalement décrites pour la télécommande, vous pouvez également les effectuer directement sur l'appareil principal lorsque les touches de commande sont identiques. - Si ricorda che i controlli e i componenti reali, le voci di menu, ecc. di questo sistema del suono DVD Home Theater potranno differire parzialmente da quelli mostrati nelle immagini di questo Manuale di istruzioni. - Le operazioni descritte in queste istruzioni per l'uso si eseguono principalmente con il telecomando, ma si può usare l'unità principale se i comandi sono gli stessi.

Zubehör/Accessoires/Accessori

Überprüfen Sie bitte, ob die folgenden Teile mitgeliefert wurden.

(Im Inneren des Gerätes)

A Aufziehen / Tirez pour ouvrir / Aprire tirando

Hinweis / Remarque / Nota

Die umkreisten Nummern in der Bedienungsanleitung (z. B. Drücken Sie [O]①.) entsprechen den umkreisten Nummern der obigen Abbildung. Les chiffres entourés d'un cercle dans le mode d'emploi (p. ex. Appuyez sur [O]①.) correspondent aux chiffres entourés d'un cercle ci-dessus. I numeri racchiusi da un cerchio indicati nelle istruzioni d'uso (es. Premere [O]①.) corrispondono ai numeri racchiusi da un cerchio mostrati in alto.

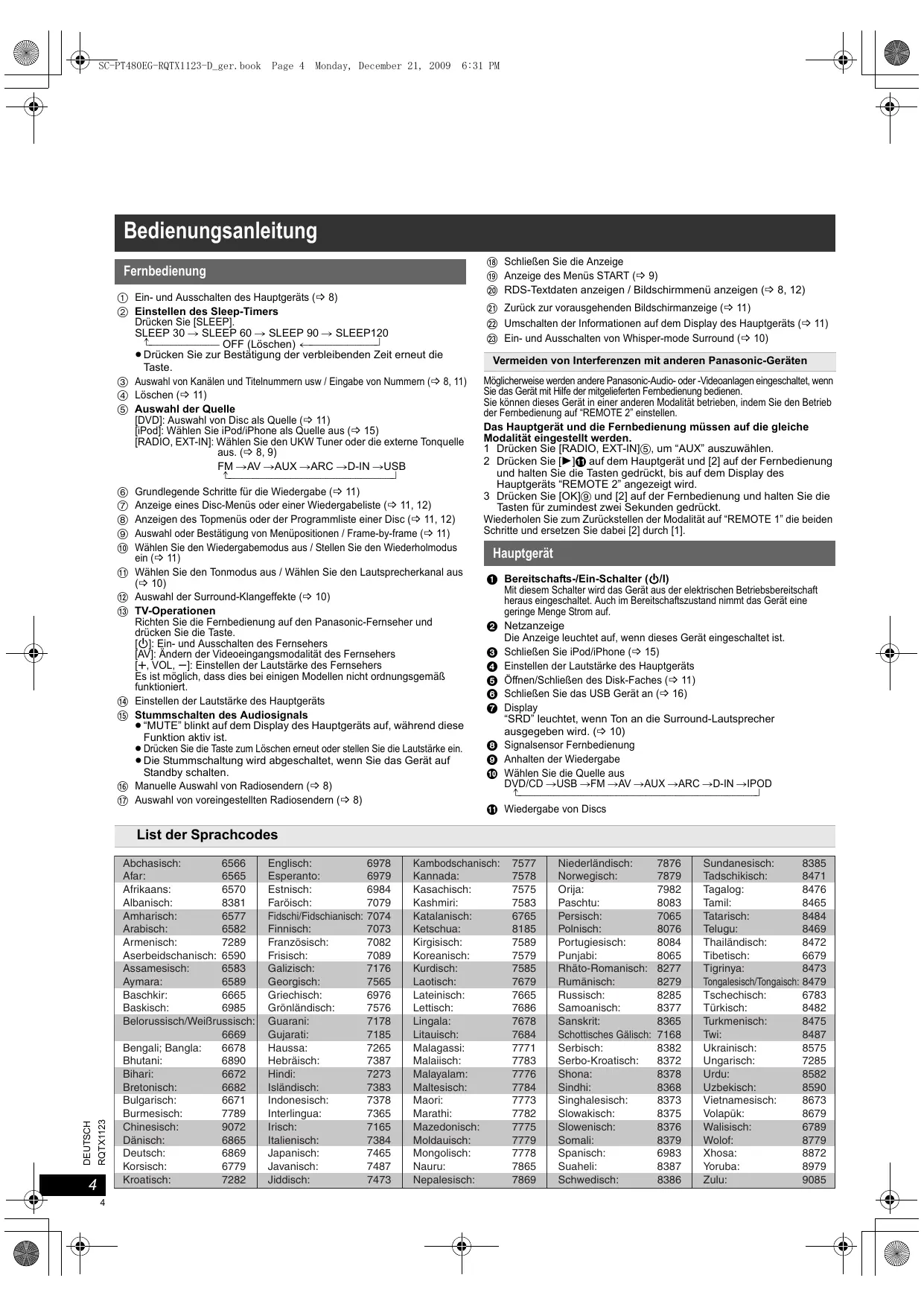

Bedienungsanleitung

Fernbedienung

① Ein- und Ausschalten des Hauptgeräts (⇒ 8) ② Einstellen des Sleep-Timers

Drucken Sie [SLEEP].

SLEEP 3 0 SLEEP 6 0 SLEEP 9 0 SLEEP 1 2 0 OFF (Loschen) ←

• Drucken Sie zur Bestätigung der verbleibenden Zeit erneut die Taste.

③ Auswahl von Kanälen und Titelnummern usw. / Eingabe von Nummern (⇒ 8, 11) ④ Löschen (⇒ 11)

⑤ Auswahl der Quelle

[DVD]: Auswahl von Disc als Quelle (⇒ 11) [iPod]: Wählen Sie iPod/iPhone als Quelle aus (⇒ 15)

[RADIO, EXT-IN]: Wählen Sie den UKW-Tuner oder die externe Tonquelle aus. (⇒ 8, 9)

FM → AV → AUX → ARC → D - IN → USB

⑥ Grundlegende Schritte für die Wiedergabe (⇒ 11) ⑦ Anzeige eines Disc-Menüs oder einer Wiedergabeliste (⇒ 11, 12) ⑧ Anzeigen des Topmenüs oder der Programmliste einer Disc (⇒ 11, 12) ⑨ Auswahl oder Bestätigung von Menüpositionen / Frame-by-frame (⇒ 11) ⑩ Wählen Sie den Wiedergabemodus aus / Stellen Sie den Wiederholmodus ein (⇒ 11) ⑪ Wählen Sie den Tonmodus aus / Wählen Sie den Lautsprecherkanal aus (⇒ 10) ⑫ Auswahl der Surround-Klangeffekte (⇒ 10)

⑬ TV-Operationen

Richten Sie die Fernbedienung auf den Panasonic-Fernseher und drücken Sie die Taste.

[]: Ein- und Ausschalten des Fernsehers

[AV]: Ändern der Videoeingangsmöglichkeit des Fernsehers

[+, VOL, -] : Einstellen der Lautstärke des Fernsehers

Es ist möglich, dass dies bei einigen Modellen nicht ordnungsgemäß funktioniert.

14 Einstellen der Lautstärke des Hauptgeräts

15 Stummschalten des Audiosignals

• "MUTE" blinkt auf dem Display des Hauptgeräts auf, während diese Funktion aktiv ist.
• Drücken Sie die Taste zum Löschen erneut oder stellen Sie die Lautstärke ein.
• Die Stummschaltung wird aufgehoben, wenn Sie das Gerät auf Standby schalten.

16 Manuelle Auswahl von Radiosendern (⇒ 8) 17 Auswahl von voreingestellten Radiosendern (⇒ 8)

18 Schließen Sie die Anzeige 19 Anzeige des Menüs START (⇒ 9) 20 RDS-Textdaten anzeigen / Bildschirmmenü anzeigen (⇒ 8,12) ② Zurück zur vorherigen Bildschirmanzeige (⇒ 11) 22 Umschalten der Informationen auf dem Display des Hauptgeräts (⇒ 11) 23 Ein- und Ausschalten von Whisper-mode Surround (⇒ 10)

Vermeiden von Interferenzen mit anderen Panasonic-Geräten

Möglicherweise werden andere Panasonic-Audio- oder -Videoanlagen eingeschaltet, wenn Sie das Gerät mit Hilfe der mitgelieferten Fernbedienung bedienen. Sie können diese Geräte in einer anderen Modalität betreiben, indem Sie den Betrieb der Fernbedienung auf REMOTE 2 einstellen.

Das Hauptgerät und die Fernbedienung müssen auf die gleiche Modalität eingestellt werden.

1 Drücken Sie [RADIO, EXT-IN]⑤, um "AUX" auszuwählen. 2 Drücken Sie [▶] auf dem Hauptgerät und [2] auf der Fernbedienung und halten Sie die Tasten gedrückt, bis auf dem Display des Hauptgeräts "REMOTE 2" angezeigt wird. 3 Drücken Sie [OK] und [2] auf der Fernbedienung und halten Sie die Tasten für mindestens zwei Sekunden gedrückt.

Wiederholen Sie zum Zurückstellen der Modalität auf "REMOTE 1" die beiden Schritte und ersetzen Sie dabei [2] durch [1].

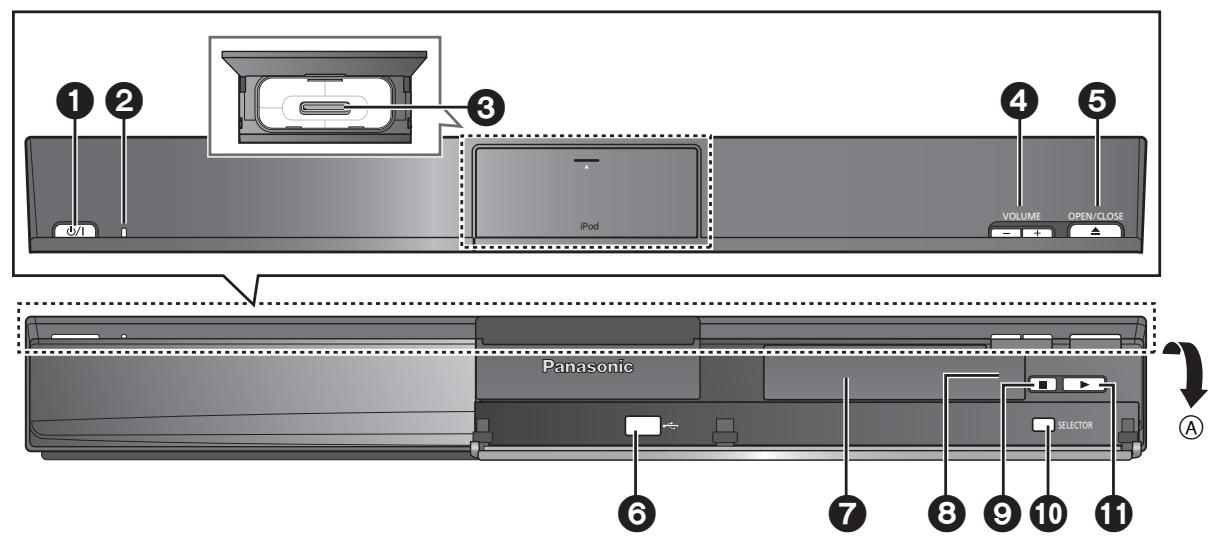

Hauptgerät

DVD / CD → USB → FM → AV → AUX → ARC → D - IN → IPOD; uparrow

Bereitschafts-/Ein-Schalter (I/I) Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf. 2 Netzanzeige Die Anzeige leuchtet auf, wenn das Gerät eingeschaltet ist. 3 Schließen Sie iPod/iPhone an (⇒ 15) 4 Einstellen der Lautstärke des Hauptgeräts Θ Öffnen/Schließen des Disc-Fachs (⇒ 11) 6 Schließen Sie das USB-Gerät an (⇒ 16) 7 Display "SRD" leuchtet, wenn Ton an die Surround-Lautsprecher ausgegeben wird. (⇒ 10) ● Signalsensor Fernbedienung Anhaltender Wiedergabe 10 Wählen Sie die Quelle aus Wiedergabe von Discs

List der Sprachcodes
Abchasisch:	6566	English:	6978	Kambodschanisch:	7577	Niederländisch:	7876
Afar:	6565	Esperanto:	6979	Kannada:	7578	Norwegisch:	7879
Afrikaans:	6570	Estrisch:	6984	Kasachisch:	7575	Orija:	7982
Albanisch:	8381	Faröisch:	7079	Kashmiri:	7583	Paschtu:	8083
Amharisch:	6577	Fidschi/Fidschianisch:	7074	Katalanisch:	6765	Persisch:	7065
Arabisch:	6582	Finnisch:	7073	Ketschua:	8185	Polnisch:	8076
Armenisch:	7289	Französisch:	7082	Kirgisisch:	7589	Portugiesisch:	8084
Aserbeidschanisch:	6590	Frisisch:	7089	Koreanisch:	7579	Punjabi:	8065
Assamesisch:	6583	Galizisch:	7176	Kurdisch:	7585	Rhāto-Romanisch:	8277
Aymara:	6589	Georgisch:	7565	Laotisch:	7679	Rumänisch:	8279
Baschkir:	6665	Griechisch:	6976	Lateinisch:	7665	Russisch:	8285
Baskisch:	6985	Grönländisch:	7576	Lettisch:	7686	Samoanisch:	8377
Belorussisch/Weißrussisch:	6669	Guarani:	7178	Lingala:	7678	Sanskrit:	8365
		Gujarati:	7185	Litauisisch:	7684	Schottisches Gälisch:	7168
Bengali; Bangla:	6678	Haussa:	7265	Malagassi:	7771	Serbisch:	8382
Bhutani:	6890	Hebräisch:	7387	Malaiisch:	7783	Serbo-Kroatisch:	8372
Bihari:	6672	Hindi:	7273	Malayalam:	7776	Shona:	8378
Bretonisch:	6682	Isländisch:	7383	Maltesisch:	7784	Sindhi:	8368
Bulgarian:	6671	Indonesisch:	7378	Maori:	7773	Singhalesisch:	8373
Burmesisch:	7789	Interlingua:	7365	Marathi:	7782	Slowakisch:	8375
Chinesisch:	9072	Irish:	7165	Mazedonisch:	7775	Slownisch:	8376
Dänisch:	6865	Italienisch:	7384	Moldauisch:	7779	Somali:	8379
Deutsch:	6869	Japanisch:	7465	Mongolisch:	7778	Spanisch:	6983
Korsisch:	6779	Javanisch:	7487	Nauru:	7865	Suaheli:	8387
Kroatsisch:	7282	Jiddisch:	7473	Nepalesisch:	7869	Schwedisch:	8386
							Zulu:

INHALTSVERZEICHNIS

Inbetriebnahme

Zubehör 2

Bedienungsanleitung. 4

Quick Start-Anleitung

Schritt 1 Aufstellung 6

Schritt 2 Anschlüsse 6

Anschließen der Lautsprecher 6

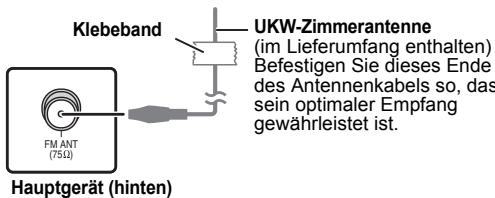

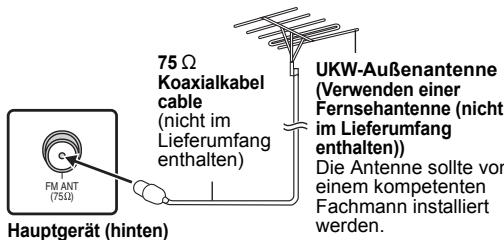

Anschluss der Radio-Antenne 6

Audio- und Video-Anschlüsse 7

Schritt 3 Anschluss der Wechselstromversorgung .7

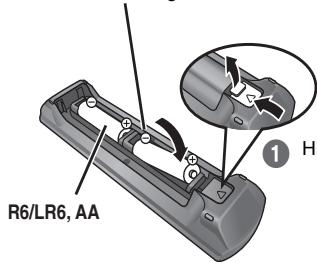

Schritt 4 Vorbereitung der Fernbedienung .7

Schritt 5 EASY SETUP (EINFACH-SETUP) 8

Radio hören 8

Automatische Voreinstellung der Sender. 8

Hören/Bestätigung der voreingestellten Kanäle 8

Manuelle Sendereinstellung 8

RDS-Rundfunksendung 8

Verwendung des START-Menüs. 9

Auswahl der Quelle mit der Fernbedienung. 9

Anhören des Tons des Fernsehers oder sonstigen

Geräten mit diesen Gerätelautsprechern 9

Genuss von Klangeffekten aus allen Lautsprechern

Genuss der Surround-Klangeffekte 10

Wählen des Klangmodus 10

Leise-Modus Surround 10

Manuelle Einstellung der Lautsprecherlautstärke 10

Einstellung des Lautsprecherniveaus während der

Wiedergabe 10

Wiedergabe von Discs

Basis-Wiedergabe 11

Sonstige Wiedergabemodalitäten 11

Wiedergabe wiederholen 11

Programm und Random-Wiedergabe 11

Benutzung der Navigationsmenüs 12

Wiedergabe von Daten-Discs 12

Wiedergabe von DVD-R/-RW (DVD-VR)-Discs. 12

Benutzung von On-Screen-Menüs. 12

Weitere Bedienvorgänge

Benutzung von VIERA Link "HDAVI ControlTM" 14

Was ist VIERA Link "HDAVI Control" 14

Möglichkeiten von "HDAVI Control" 14

Einfache Steuerung nur mit der VIERA-Fernbedienung (für "HDAVI Control 2 oder später") 14

Betrieb anderer Geräte 15

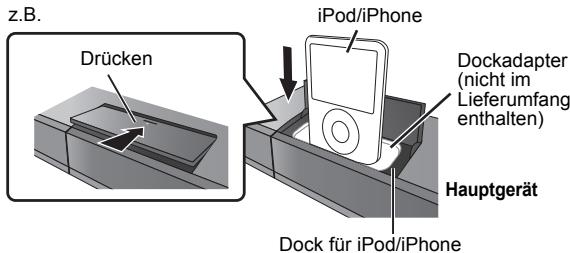

Benutzung des iPod/iPhone 15

Wiedergabe von einem USB-Gerät 16

Referenz

Ändern der Einstellungen des Wiedergabegeräts. 16

DivX-Informationen 18

Wiedergabe von DivX-Untertiteltext 18

Discs, die wiedergegeben werden ..... 19

Optionen für die Installation der Lautsprecher 20

Wartung 20

Lizenzen 20

Anleitung zur Fehlerbehebung. 20

Technische Daten 23

Vorsichtsmaßnahmen 24

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

• DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER SCHÜTZEN; BLUMENVASEN UND ANDERE MIT FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN.

AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR VERWENDEN.

• AUF KEINEN FALL DIE ABDECKUNG (ODER RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL ZU ÜBERLASSEN.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE. STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.
• BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

DIESES GERÄT KANN BEIM BETRIEB HOCHFREQUENZSTÖRUNGEN AUFFANGEN, DIE VON EINEM IN DER HÖHE VERWENDETEN HANDY VERURSACHT WERDEN. FALLS EINE SOLCHE STÖRBEEINFLUSSUNG FESTGESTELLT WIRD, SOLLTE DAS HANDY IN GRÖSSERER ENTFERNUNG VON DIESEM GERÄT BETRIEBEN WERDEN.

DAS GERÄT SOLLTE IN DER HÖHE EINER NETZSTECKDOSE SO AUFGESTELLT WERDEN, DASS IM STÖRUNGSFALL JEDERZEIT EIN UNBEHINDERTER ZUGANG ZUM NETZSTECKER GEWÄHRLEISTET IST.

EIN UNBEHINDERTER ZUGANG ZUM NETZSTECKER MUSS STETS GEWÄHRLEISTET SEIN.

UM DIESES GERÄT VOLLSTÄNDIG VOM NETZ ZU TRENNEN, DEN NETZSTECKER AUS DER NETZSTECKDOSE ZIEHEN.

ABSCHNITT 1 AUFSTELLUNG

Wie die Aufstellung Ihrer Lautsprecher den Bass- und Klangbereich beeinflussen kann.

Bitte beachten Sie die folgenden Punkte: - Stellen Sie die Lautsprecher auf eine flache und stabile Unterlage. - Falls die Lautsprecher zu nahe am Boden, an der Decke oder in einer Ecke aufgestellt werden, kann dies zu einem zu starken Bass führen. Decken Sie Wände und Fenster mit einem dicken Vorhang ab. - Bitte beachten Sie für optionale Wandhalterungen einen Abstand von 20 cm.

Hinweis

Halten Sie mit den Lautsprechern einen Abstand von mindestens 10 mm zum System ein, um eine ordnungsgemäße Lüftung zu gewährleisten.

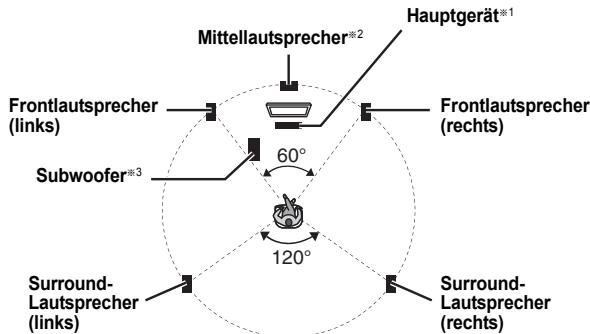

Einstellungsbeispiel ("Surround-Anlage (empfohlen)": Standard Surround-Aufstellung)

Stellen Sie die Front-, Center- und Surround-Lautsprecher annähernd in der gleichen Entfernung von der Sitzposition auf. Die Winkel im Diagramm sind Näherungsangaben.

※1 Beim Aufstellen mindestens 5 cm Freiraum auf allen Seiten einhalten, um eine ausreichende Lüftung sicherzustellen. ※2 Aufstellung auf einem Regal oder Schrank. Die vom Lautsprecher erzeugten Vibrationen können das Bild stören, wenn der Lautsprecher direkt auf dem Fernseher aufgestellt wird. ※3 Stellen Sie den Lautsprecher rechts oder links vom Fernseher auf dem Boden oder auf einer stabilen Unterlage auf, so dass er keine Vibrationen erzeugen kann. Halten Sie einen Abstand von 30 cm zum Fernseher ein.

Je nach Grundriss wollen Sie möglicherweise alle Lautsprecher vorne verwenden ("Front-Anordnung (Alternative)") (⇒ 8, EINFACH-SETUP-Einstellungen).

Anmerkungen zur Benutzung der Lautsprecher

- Verwenden Sie nur die mitgelieferten Lautsprecher

Die Verwendung anderer Lautsprecher kann zu Beschädigungen des Geräts führen und die Klangqualität wird negativ beeinflusst.

• Sie können Ihre Lautsprecher beschädigen und ihre Lebensdauer verringern, falls Sie das Audiosignal über einen langen Zeitraum mit hohem Pegel wiedergeben.

Verringern Sie in den folgenden Fällen die Lautstärke, um Beschädigungen zu vermeiden:

• Wenn das Audiosignal verzerrt wiedergegeben wird.
• Wenn die Lautsprecher aufgrund eines Plattenspielers, Rauschens eines FM-Senders oder kontinuierlicher Signale eines Oszillators, einer Test-Disc oder eines elektronischen Instruments nachhallen.
• Beim Einstellen der Klangqualität.
• Beim Ein- oder Ausschalten des Geräts.

Falls unregelmäßige Farben auf dem Fernseher erscheinen.

Der Center-Lautsprecher ist für die Aufstellung in der Höhe eines Fernsehers vorgesehen, aber bei einigen Fernsehern und Setup-Kombinationen kann das Bild beeinträchtigt werden.

Schalten Sie in diesem Fall den Fernseher für ca. 30 Minuten aus. Die Entmagnetisierungsfunktion des Fernsehers sollte das Problem beheben. Entfernen Sie die Lautsprecher vom Fernseher, falls das Problem fortbesteht.

Achtung

• Das Hauptgerät und die mitgelieferten Lautsprecher sind ausschließlich für die hier angegebene Aufstellungsweise vorgesehen. Anderenfalls kann es zu Beschädigungen des Verstärkers und/oder der Lautsprecher sowie zur Brandgefahr kommen. Wenden Sie sich an qualifiziertes Personal, falls es zu Beschädigungen gekommen ist oder falls Sie eine plötzliche Änderung der Performance feststellen.
• Versuchen Sie nicht, diese Lautsprecher mit Verfahren an der Wand aufzuhängen, die von den im vorliegenden Handbuch beschriebenen verschieden sind.

Achtung

Berühren Sie nicht die Frontbespannung der Lautsprecher. Packen Sie an den Seiten.

Abschnitt 2 Anschlüsse

Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung.

Schließen Sie die Stromversorgung nicht an, bis alle anderen Anschlussarbeiten abgeschlossen worden sind.

1 Anschluss der Lautsprecher

Beachten Sie beim Aufstellen der Lautsprecher den Lautsprechertyp und die Farbe der Steckverbindung.

Hauptgerät (hinten)

Verbinden Sie die Kontakte mit der gleichen Farbe.

Die Verwendung der Aufkleber der Lautsprecherkabel vereinfacht das Anschließen der Kabel.

Lautsprecher (hinten)

Den Draht ganz einstecken, darauf achten, dass die Isolierung nicht eingesteckt wird.

+: Weiß Blau Linie

• Achten Sie darauf, dass die Lautsprecherkabel nicht gekreuzt (kurzgeschlossen) werden, und dass die Polarität nicht vertauscht wird. Andernfalls können die Lautsprecher beschädigt werden.

2 Anschlüsse der Radio-Antenne

Verwendung einer Innenantenne

Verwendung einer Außenantenne

Verwenden Sie eine Außenantenne, falls der Radioempfang schlecht ist.

• Klemmen Sie die Antenne ab, wenn das Gerät nicht benutzt wird.
• Benutzen Sie die Außenantenne nicht während eines Gewitters.

Beispiel für das Basis-Setup

SCART-Kabel*1

(nicht im Lieferumfang enthalten)

※ 1 Dieser Anschluss gestattet es auch, das Audiosignal des Fernsehers über Ihr Home-Theater-System wiederzugeben (⇔ 9, Auswahl der Quelle mit der Fernbedienung). Wählen Sie den geeigneten Audio-Ausgang (z.B. Monitor) am Fernseher aus.

Zur Verbesserung der Bildqualität können Sie den Videosignal-Ausgang vom Anschluss SCART (AV) ändern, um ihn an den Typ des verwendeten Fernsehers anzupassen.

• Wählen Sie "S-VIDEO", "RGB 1" oder "RGB 2" aus "VIDEOAUSGANG SCART" im VIDEO Menü (⇒ 17) aus.
• Wenn sowohl das HDMI-Kabel als auch das SCART-Kabel angeschlossen sind, ist keine RGB-Ausgabe am SCART (AV)-Anschluss vorhanden.

Sonstige Videoanschlüsse

HDMI AV OUT

Dieser Anschluss gewährleistet die beste Bildqualität.

Schließen Sie das HDMI-Kabel (nicht im Lieferumfang enthalten) an die HDMI AV OUT-Buchse des Hauptgeräts und an die HDMI AV IN-Buchse Ihres Fernsehers an.

• Wenn Ihr Fernseher nicht ARC-kompatibel ist, stellen Sie den Extra-Tonanschluss her.
• Stellen Sie "VIDEOPRIORITÄT" auf "EIN" ein (⇒ 17, HDMI Menü).
• Stellen Sie "VIDEOFORMAT" in Menü 4 (HDMI) (⇒ 13) ein.

VIERA Link "HDAVI Control"

Falls Ihr Panasonic-Fernseher VIERA Link-kompatibel ist, können Sie Ihren Fernseher mit den Operationen des Home-Theater-Systems synchronisieren und umgekehrt (⇒ 14, Benutzung von VIERA Link "HDAVI Control™").

ARC (Tonrücklaufkanal)²,³

Wenn der Fernseher ARC-kompatibel ist, kann der Ton vom Fernseher über das HDMI-Kabel ohne zusätzlichen Audioanschluss an dieses Gerät gesendet werden.

• Für Einzelheiten siehe Betriebsanleitung des Fernsehers.

Hinweis

• Verwenden Sie Hochgeschwindigkeits-HDMI-Kabel, die das HDMI-Logo vorweisen (wie auf dem Deckblatt gezeigt).
• Nicht-HDMI-konforme Kabel können nicht verwendet werden.
• Wir empfehlen die Verwendung von HDMI-Kabeln von Panasonic. Empfohlene Artikelnummern: RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), usw.
• Bei Fernsehgeräten mit mehr als einem HDMI-Anschluss schlagen Sie in der Bedienungsanleitung des Fernsehgeräts nach, um den Anschluss festzulegen.

Stellen Sie keine Video-Verbindungen über Videorekorder her. Aufgrund des Kopierschutzes ist es möglich, dass das Bild nicht ordnungsgemäß angezeigt wird.

Sonstiger Tonanschluss

DIGITAL AUDIO IN OPTICAL

Wenn ein optisches Digital-Tonkabel ^2,3 angeschlossen ist, kann dieses Gerät den Dolby Digital-Ton decodieren.

Das (nicht im Lieferumfang enthaltene) Kabel von der DIGITAL AUDIO IN OPTICAL-Buchse am Hauptgerät an die OPTICAL OUT-Klemme an Ihrem Fernseher anschließen.

Hinweis

Nach Anschluss mit dem optischen Digital-Tonkabel oder HDMI*2.3-Kabel die Anpassung des Tontyps von Ihrem Digitalgerät einstellen (⇒ 9)

2 Siehe Betriebsanleitung der entsprechenden Geräte für die erforderlichen Einstellungen für Tonleistung. 3 Nur Dolby Digital und PCM können mit diesem Anschluss wiedergegeben werden.

AUX

Verwenden Sie diese Verbindung, wenn das Fernsehgerät keine OPTICAL OUT-Endklemme besitzt oder wenn die DIGITAL AUDIO IN OPTICAL-Buchse des Geräts von der STB verwendet wird.

Schließen Sie das (nicht im Lieferumfang enthaltene) Tonkabel von der AUX-Endklemme am Hauptgerät an die AUDIO OUT-Endklemme an Ihrem Fernseher an.

Anschluss einer Set-Top-Box (Kabel/Satellit/Blu-Ray-Disc-Player usw.)

Verwenden Sie diesen Anschluss, wenn Sie den Original-Surroundton von Ihrer STB usw. an diesem Gerät ausgeben möchten. Schließen Sie das (nicht im Lieferumfang enthaltene) optische Digital-Tonkabel von der DIGITAL AUDIO IN OPTICAL-Buchse am Gerät an die OPTICAL OUT-Endklemme an Ihrer STB an.

• Wenn die DIGITAL AUDIO IN OPTICAL-Buchse bereits für den Fernsehton verwendet wird, leiten Sie den Fernsehton über ein Tonkabel weiter an den AUX-Anschluss.

Hinweis

Bei verschiedenen Tonquellen (wie Blu-Ray-Player, DVD-Rekorder, VCR usw.) müssen diese mit den verfügbaren Eingängen des Fernsehers verbunden werden und der Ausgang des Fernsehers soll mit dem SCART (AV), AUX, HDMI AV OUT oder DIGITAL AUDIO IN OPTICAL Anschluss des Geräts verbunden werden.

Schritt 3

Anschluss der

Wechselstromversorgung

Zur Netzsteckdose

Energieeinsparung

Auch im Standby-Modus verbraucht das Gerät eine geringe Menge Strom (ca. 0,38 W). Trennen Sie daher den Netzstecker von der Netzsteckdose, um Energie zu sparen, wenn das Gerät längere Zeit nicht benutzt wird. Wenn Sie das Gerät wieder an das Stromnetz anschließen, müssen bestimmte Einstellungen erneut vorgenommen werden.

Hinweis

Das mitgelieferte Netzkabel ist ausschließlich für das Anschließen des Hauptgeräts bestimmt.

Verwenden Sie es nicht für andere Geräte. Verwenden Sie außerdem keine anderen Kabel für das Hauptgerät.

Schritt 4

Batterien

Legen Sie die Batterien in der richtigen Polarität (+ und -) in die Fernbedienung ein.

Setzen Sie die Abdeckung wieder ein.

VORSICHT

Explosionsgefahr bei Verwendung falscher Batterien. Nur durch Batterien desselben oder eines vom Hersteller empfohlenen gleichwertigen Typs ersetzen. Verbrauchte Batterien gemäß den Anweisungen des Herstellers entsorgen.

• Verwenden Sie Alkali- oder Manganbatterien. Keiner Hitze oder Feuereinwirkung aussetzen. Die Batterien nicht über längere Zeit bei geschlossenen Türen und Fenstern im Fahrzeug im direkten Sonnenlicht liegen lassen.

Vermeiden Sie:

• das Mischen von alten und neuen Batterien.
• die gleichzeitige Verwendung unterschiedlicher Batterietypen.
• das Zerlegen oder Kurzschließen.
• den Versuch, Alkali- oder Manganbatterien nachzuladen.
• batterien verwenden, deren Ummantelung beschädigt ist.

Eine falsche Behandlung der Batterien kann zum Austreten von Elektrolytflüssigkeit führen, die schwere Schäden an der Fernbedienung verursachen kann.

Entfernen Sie die Batterien aus der Fernbedienung, falls sie für einen längeren Zeitraum nicht benutzt wird. Lagern Sie die Batterien an einem kühlen, dunklen Ort.

Benutzung

Richten Sie die Fernbedienung auf den Sensor für das Fernbedienungssignal (⇒ 4) und vermeiden Sie Hindernisse.

Entfernung: Innerhalb von ca. 7 m

Winkel: Innerhalb von ca. 20° nach oben und unten und ca. 30° nach links und rechts

Schritt 5: EASY SETUP (EINFACH-SETUP)

Der EINFACH-SETUP-Bildschirm unterstützt Sie bei den erforderlichen Einstellungen.

Vorbereitung

Schalten Sie Ihren Fernseher ein und wählen Sie die geeignete Video-Eingangsmodus (z.B. VIDEO 1, AV 1, HDMI, usw.), um die Verbindungen an dieses Gerät anzupassen.

• Bitte beachten Sie zur Änderung der Video-Eingangsmodus Ihres Fernsehers die entsprechende Bedienungsanleitung.
• Diese Fernbedienung ist zur Steuerung einiger grundlegender TV-Funktionen geeignet (⇒ 4).

1. Drücken Sie [D] ①, um das Gerät einzuschalten.

• Überspringen Sie Schritt 2 und 7, wenn die Bildschirmanzeige EINFACH-SETUP automatisch erscheint.

2 Drücken Sie [DVD]⑤, um "DVD/CD" auszuwählen. 3 Drücken Sie [START]⑩, um das START-MENÜ aufzurufen. 4 Wählen Sie mit [▲,▼] die Option "Setup" und drücken Sie [OK]⑨.

5 Drücken Sie [▲,▼]⑨, um "SONSTIGES" auszuwählen und drücken Sie dann [OK]⑨. 6 Drücken Sie [▲,▼]⑨, um "EINFACH-SETUP" auszuwählen und drücken Sie dann [OK]⑨. 7 Drücken Sie [OK]⑨, um "EINSTELLEN" auszuwählen. 8 Wählen Sie mit [▲,▼]⑨ "Ja" aus und drücken Sie dann [OK]⑨. 9 Befolgen Sie die Meldungen und nehmen Sie die Einstellungen mit [▲,▼,◀,▶] und [OK] vor. (→ unten, EINFACH-SETUP-Einstellungen) 10 Drücken Sie [OK]⑨, um das EINFACH-SETUP zu beenden.

EINFACH-SETUP-Einstellungen

Sprache

Wählen Sie die für die Menü-Anzeige verwendete Sprache aus.

- TV-Bildformat

Wählen Sie das Aussehen zur Anpassung an Ihren Fernseher aus.

Lautsprecher-Anordnung

Wählen Sie den Modus "Surround-Anlage (empfohlen)" oder "Front-Anordnung (Alternative)" gemäß Ihrer Lautsprecheranordnung (⇒ 6, Aufstellung) aus.

Lautsprecher-Prüfung

Hören Sie die Lautsprecherausgabe ab, um den Lautsprecheranschluss zu überprüfen.

Lautsprecher-Ausgabe

Nehmen Sie die Surround-Klang-Einstellungen für die Lautsprecherausgabe vor.

- TV-Toneingang

Wählen Sie die Audio-Eingabeverbindung Ihres Fernsehers aus. Für die AUX-Verbindung (⇒ 7): Wählen Sie "AUX" aus. Für HDMI-Anschluss (⇒ 7): Wählen Sie "ARC" aus.

Für DIGITAL AUDIO IN OPTICAL Anschluss (⇒ 7): Wählen Sie "DIGITAL IN" aus.

Für SCART (AV) Anschluss (⇒ 7): Wählen Sie "AV" aus. Dies ist die TV-Toneingang-Einstellung für VIERA Link "HDAVI Control". (⇒ 14)

Hinweis

• Falls dieses Gerät an einen "HDAVI Control 3 oder später" - kompatiblen Fernseher über HDMI-Kabel angeschlossen ist, werden das Menü Sprache und die Information TV-Aussehen via VIERA Link gesucht.
• Falls dieses Gerät an einen "HDAVI Control 2"-kompatiblen Fernseher über HDMI-Kabel angeschlossen ist, werden das Menü Sprache und die Information TV-Aussehen via VIERA Link gesucht.
• Einstellungen in EINFACH-SETUP können auch über die Einstellungen des Players geändert werden (z.B. Sprache, TV-Bildformat, TV-Toneingang (⇒ 16)).

Radio hören

Automatische Voreinstellung der Sender

Es können bis zu 30 Sender eingestellt werden.

1. Drücken Sie [RADIO, EXT-IN]⑤, um "FM" auszuwählen.

2. Drücken Sie [MENU]⑦.

Bei jedem Drücken der Taste: LOWEST (Werksvoreinstellung) Zum Beginn der automatischen Voreinstellung mit der niedrigsten Frequenz.

CURRENT:

Zum Beginn der automatischen Voreinstellung mit der aktuellen Frequenz. ※ Bitte beziehen Sie sich zum Ändern der Frequenz auf "Manuelle Sendereinstellung" (⇒ unten).

3 Drücken Sie anhaltend [OK]⑨.

Lassen Sie die Taste los, wenn "FM AUTO" angezeigt wird. Der Tuner beginnt mit der Voreinstellung aller Kanäle, die er empfangen kann, in aufsteigender Reihenfolge.

• "SET OK" wird angezeigt, wenn die Sender eingestellt worden sind, und das Radio stellt sich auf den zuletzt voreingestellten Sender ein.
• "ERROR" wird angezeigt, wenn die automatische Voreinstellung misslingt. Nehmen Sie die Voreinstellung von Hand vor (⇒ unter).

Hören/Bestätigung der voreingestellten Kanäle

1 Drücken Sie [RADIO, EXT-IN]⑤, um "FM" auszuwählen. 2 Drücken Sie die Zifferntasten, um einen Sender zu wählen.

Zum Auswählen einer zweistelligen Ziffer z.B. 12: [≥10]③ ⇒ [1] ⇒ [2] Drücken Sie alternativ [\vee ,\wedge ] ⑦

Die FM-Einstellung wird ebenfalls auf dem Fernseher angezeigt.

Bei starkem Rauschen

Drücken und halten Sie [PLAY MODE] ⑩, um "MONO" anzuzeigen.

Um den Modus aufzuheben, halten Sie die Taste erneut anhaltend gedrückt, bis "AUTO ST" angezeigt wird.

Die Modalität wird auch verlassen, wenn Sie die Frequenz ändern.

Manuelle Sendereinstellung

1 Drücken Sie [RADIO, EXT-IN]⑤, um "FM" auszuwählen. 2 Drücken Sie [SEARCH<1, SEARCH>16], um die Frequenz auszuwählen.

Zum Starten der automatischen Sendersuche: drücken und halten Sie [SEARCH<1>, SEARCH>16], bis das Durchlaufen der Frequenzen beginnt. Die Sendersuche endet, wenn ein Sender gefunden wird.

Manuelle Voreinstellung der Sender

Es können bis zu 30 Sender eingestellt werden.

1. Beim Hören eines Radiosenders drücken Sie [OK]⑨. 2. Während die Frequenz auf der Anzeige blinkt, drücken Sie die nummerierten Tasten, um einen Kanal auszuwählen.

Zum Auswählen einer zweistelligen Ziffer, z.B. 12: [≥ 10]③⇒ [1]⇒ [2]

Drücken Sie alternativ [ , ] ⑦, und drücken Sie dann [OK]⑨.

Ein zuvor abgespeicherter Sender wird überschrieben, wenn ein anderer Sender auf dem gleichen Kanal gespeichert wird.

RDS-Rundfunksendung

Das Gerät kann die vom Radiodatensystem (RDS) gesendeten Textdaten anzeigen, die in einem Bereich verfügbar sind. Falls der Sender, den Sie hören, RDS-Signale sendet, leuchtet "RDS" auf dem Display auf. Beim Hören eines Radiosenders drücken Sie [FUNCTIONS]20, um die Textdaten anzuzeigen. Bei jedem Drücken der Taste: PS: Programmservice, PTY: Programmtyp, FREQ: Anzeige der Frequenz

PTY-Anzeigen
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

※"M.O.R.M" = "Middle of the road"-Musik

Hinweis

Es ist möglich, dass RDS nicht angezeigt wird, falls der Empfang schlecht ist.

Verwendung des START-Menüs

Über das START-MENÜ können Sie Sound-Effekte und die gewünschte Quelle auswählen, die Einstellungen ändern, auf Wiedergabe/Menüs zugreifen usw.

1. Drücken Sie [START]⑨, um das START-MENÜ aufzurufen.

• Bei Verwendung von VIERA Link "HDAVI Control" schaltet sich der Fernseher auch bei Anzeige des START-Menüs ein. z.B.:

2 Drücken Sie [▲,▼]⑨, um eine Option auszuwählen, und drücken Sie dann [OK]⑨.

• Drücken Sie zum Verlassen [START]19.

3 Drücken Sie [▲,▼]⑨, um die Einstellung vorzunehmen, und drücken Sie dann [OK]⑨.

Wenn "Eingangswahl" ausgewählt ist

Sie können die gewünschte Quelle auch aus dem Menü auswählen.

• DVD/CD (⇒ 11), UKW-RADIO (⇒ 8), AV 1 (⇒ unten), AUX 1 (⇒ unten), ARC 1 (⇒ unten), DIGITAL IN 1,2 (⇒ unten), USB (⇒ 16), iPod (⇒ 15)

*1 (TV) erscheint neben "AV", "AUX", "ARC" oder "DIGITAL IN" unter Angabe der Fernsehertoneinstellung für VIERA Link "HDAVI Control" (⇒ 14).

*2 ("STB") erscheint nicht bei "DIGITAL IN" unter Angabe der STB-Toneinstellung für VIERA Link "HDAVI Control" (⇒ 14).

Wenn "Setup" ausgewählt wurde

Sie können die Einstellungen für dieses Gerät ändern. (⇒ 16)

Wenn "Sound" ausgewählt ist

Sie können die Einstellungen der Klangqualität auswählen

(⇒ 10, EQ (Equalizer)).

Weitere wählbare Positionen

Die angezeigten Positionen ändern sich je nach dem Medium und der Quelle.

Wenn eine Disc eingelegt oder ein USB-Gerät angeschlossen wird, können Sie über das START-MENÜ auch auf Wiedergabe oder Menüs zugreifen.

z.B. [DVD-V]

Wenn das On-Screen-Bedienfeld erscheint

z.B. [DVD-V] (wenn "Disc wiedergeben" im Menü START ausgewählt ist),

Sie können die Wiedergabe mit den angegebenen Bedienelementen steuern.

Auswahl der Quelle mit der Fernbedienung

Drücken	Wahlen
[DVD]⑤	DVD/CD
[iPod]⑤	IPOD (⇒ 15)
[RADIO,EXT-IN]⑤	Bei jedem Drucken der Taste:FM: (⇒ 8)AV: Für Audio-Eingabe über den SCART (AV)-Anschluss.AUX: Für Audio-Eingabe über den AUX-Anschluss.ARX: Für Toneingang mit der HDMI AV OUTEndklemme.D-IN: Für Audio-Eingabe über den DIGITAL AUDIOIN OPTICAL-Anschluss. (⇒ rechts)USB: (⇒ 16)

Hinweis

Überprüfen Sie die Audio-Verbindung am Anschluss SCART (AV), AUX, HDMI AV OUT oder DIGITAL AUDIO IN OPTICAL am Hauptgerät, wenn Sie die entsprechenden Quellen auswählen (⇒ 7). Verringern Sie die Lautstärke des Fernsehers auf das Minimum und stellen Sie dann die Lautstärke des Hauptgeräts ein.

Anhören des Tons des Fernsehers oder sonstiger Geräte mit diesen Gerätelautsprechern

Vorbereitung

• Vergewissern Sie sich, dass eine Tonverbindung zwischen diesen Geräten

und dem Fernseher oder sonstigen Geräten besteht. (⇒ 7)

• Schalten Sie den Fernseher oder/und andere Geräte ein.

Wählen Sie mit [RADIO, EXT-IN] die Quelle aus, die für den Anschluss des Geräts an den Fernseher oder sonstige Geräte verwendet wird.

• Zur Änderung der Surround-Toneffekte und des Tonmodus siehe "Genuss von Klangeffekten aus allen Lautsprechern" (⇒ 10)
• Wenn Ihr Panasonic-Fernseher VIERA Link kompatibel ist, siehe "Benutzung von VIERA Link "HDAVI Control™" (⇒ 14) für weitere diesbezügliche Funktionen.

Einstellungen für Digital-Toneingang

Wählen Sie zur Anpassung des Tontyps von der DIGITAL AUDIO IN OPTICAL und HDMI AV OUT Endklemme am Hauptgerät aus. Die Einstellung muss für den "D-IN" und "ARC" Wahlschalter vorgenommen werden. Die werkseitigen Voreinstellungen sind unterstrichen.

Verfügbare Einstellungen
Modus	Einstellung
DUAL:	(Arbeitet nur mit Dolby Dual Mono) - MAIN+SAP (Stereo Audio) - MAIN - SAP "SAP" = Sekundäres Tonprogramm • Stellen Sie den PCM FIX Modus auf "OFF" ein, um den "MAIN" oder "SAP" Ton anzuhören.
DRC: (Dynamic Range Compression)	- ON Stellen Sie auch die Reinheit ein, wenn die Lautstärke durch Kompression des Bereichs für den niedrigsten und den höchsten Tonpegel leise ist. Für Fernsehen in der Nacht geeignet. (Arbeitet nur mit Dolby Digital) - OFF Der volle dynamische Bereich des Signals wird wiedergegeben.
PCM FIX:	- ON Wahlen Sie dies, wenn Sie nur PCM-Signale empfangen. - OFF Wahlen Sie dies, wenn Sie Dolby Digital und PCM Signale empfangen. • Wenn Sie 5.1-Kanal-Surround-Sound empfangen, wahren Sie "OFF" aus.
STB*3: (CABLE/SAT AUDIO)	- SET Wahlen Sie dies aus, wenn Sie das Hauptgerät zur Umschaltung auf "D-IN" einstehen, wenn der Eingangskanal einer HDMI angeschlossenen STB am Fernseher (⇒ 14, Einstellung des STB-Tons für VIERA Link "HDAVI Control") gewählt wurde. - QEE Wahren Sie dies zum Löschen dieser Einstellung aus.

1. Drücken Sie mehrmals [RADIO, EXT-IN]⑤ zur Wahl von "D-IN" oder "ARC". 2. Drücken Sie [PLAY MODE]⑩ und dann [▲,▼]⑨ um den Modus auszuwählen. 3. Wenn der gewählte Modus angezeigt wird, drücken Sie mit [4, 19] die Einstellung aus.

※ 3 Nur wenn "D-IN" gewählt wurde.

Vergewissern Sie sich, dass der Eingangskanal des Geräts (STB usw.) auf dem Fernseher durch Vornahme der Einstellung ausgewählt wird. Das Gerät muss an den Panasonic Fernseher durch ein HDMI-Kabel angeschlossen werden und an dieses Gerät durch ein optisches Digital-Tonkabel.

• Diese Funktion steht nicht zur Verfügung, wenn "DIGITAL IN" in "TV-TONEINGANG" (⇒ 18) ausgewählt ist.

Genuss von Klangeffekten aus allen Lautsprechern

• Die folgenden Klangeffekte stehen eventuell nicht zur Verfügung oder kommen bei einigen Quellen nicht zum Tragen.
• Wenn diese Klangeffekte mit einigen Quellen verwendet werden, ist es möglich, dass Sie eine Verringerung der Klangqualität feststellen. Schalten Sie in diesem Fall die Klangeffekte ab.

Hinweis

Bei Änderung des Surround-Toneffekts, Flüstermodus Surround oder der Tonmodi wird die Einstellung auf dem Fernsehbildschirm angezeigt, wenn "DVD/CD" oder "USB" die ausgewählte Quelle für die Videowiedergabe ist.

Genuss der Surround-Klangeffekte

Drücken Sie [SURROUND]⑫.

Bei jedem Drücken der Taste:

STANDARD:

Das Audiosignal wird wie aufgenommen/codiert ausgegeben. Die Ausgabe der Lautsprecher ist von der Quelle abhängig.

MULTI-CH:

Sie können den Ton sowohl von den Frontlautsprechern als auch von den Surround-Lautsprechern genießen, auch wenn eine 2-Kanal-Quelle wiedergegeben wird.

MANUAL: (siehe unten)

Wenn "MANUAL" erscheint, drücken Sie [<, >]⑨, um andere Surround-Modi zu wählen.

Bei jedem Drücken von [▲, ▷]⑨:

DOLBY PLII MOVIE

Für Filme oder in Dolby Surround aufgenommene Videos geeignet.

(mit Ausnahme von DivX)

DOLBY PLII MUSIC

Fügt 5.1-Channel-Effekte zu Stereoquellen hinzu. (mit Ausnahme von DivX)

S.SRD

Sie können das Audiosignal mit Stereoquellen aus allen Lautsprechern genießen.

STEREO

Das Audiosignal wird für alle Quellen nur von den Front-Lautsprechern und vom Subwoofer ausgegeben.

Empfohlene Modi zum Genuss von TV-Audio oder Stereoquellen aus allen Lautsprechern:

DOLBY PLII MOVIE DOLBY PLII MUSIC S.SRD

"SRD" wird im Display des Hauptgeräts angezeigt, wenn die Surround-Lautsprecher Ton wiedergeben.

Bei DTS- oder Dolby Digital-Signalen wird außerdem jeweils "/DTS" oder "/DOLBY DIGITAL" angezeigt.

Wählen des Klangmodus

1 Drücken Sie [SOUND]⑪, um einen Klangmodus auszuwählen.

Bei jedem Drücken der Taste:

EQ: Equalizer

SUBW LVL: Subwoofer-Lautstärke

H.BASS: Harmonischer Tiefton

C.FOCUS: Center Focus

2 Wenn der gewählte Modus angezeigt wird, drücken Sie [4, 5], um die Einstellungen vorzunehmen.

Bitte halten Sie für weitergehende Informationen zur Einstellung der einzelnen Klangeffekte auf die folgenden Angaben Bezug.

EQ (Equalizer)

Sie können die Einstellungen der Klangqualität auswählen.

Bei jedem Drucken von [▲, ▲]⑨

FLAT: Löschen (es wird kein Effekt angewendet).

HEAVY: Verleiht Rock mehr Kraft.

CLEAR: Führt zu klareren hohen Tönen.

SOFT: Für Hintergrundmusik.

SUBW LVL (Subwoofer-Lautstärke)

Sie können den Bassanteil einstellen. Das Gerät nimmt in Abhängigkeit von der Wiedergabequelle automatisch die geeignetste Einstellung vor.

LEVEL 1 LEVEL 2 LEVEL 3 LEVEL 4

• Die von Ihnen vorgenommene Einstellung wird abgespeichert und immer aufgerufen, wenn Sie den gleichen Quellentyp wiedergeben.

H.BASS (Harmonischer Tiefton)

Sie können den Ton in Niedrigfrequenz verstärken, so dass ein tiefer Ton klar gehört werden kann, auch wenn die Akustik Ihres Raums nicht optimal ist.

ON OFF

Die von Ihnen vorgenommene Einstellung wird festgehalten und bei jeder Wiedergabe vom selben Quellentyp abgerufen.

C.FOCUS (Center Focus)

(Effektiv, wenn die Tonwiedergabe den Mittelkanal enthält oder wenn DOLBY PLII (↔ links) ausgewählt wird.)

Sie können das Audiosignal aus dem Center-Lautsprecher so einstellen, dass es aus dem Fernseher kommt.

ON<OFF

Leise-Modus Surround

Sie können den Toneffekt für den leisen Lautstärketon verstärken. (Für Fernsehen in der Nacht geeignet.)

Drücken Sie [W.SRD]②③.

Bei Drücken der Taste: ON ↔ OFF

Manuelle Einstellung der Lautsprecherlautstärke

Vorbereitung

• Schalten Sie zum Anzeigen des Bilds den Fernseher ein und wählen Sie die entsprechende Video-Eingangsmodalität aus.
• Drücken Sie [+, VOL, -]⑭ zum Einstellen der Lautstärke auf die normale Hörlautstärke.
• Drücken Sie bei DVD die Option "DVD/CD".
• Wählen Sie "TESTTON" aus "LAUTSPR.-EINST." im AUDIO Menü (⇒ 17) aus.

1 Drücken Sie [OK]⑨, um den Testton-Modus einzugeben.

Z.B.

Der Testton wird für jeden Kanal in der folgenden Reihenfolge ausgegeben.

LINKS, MITTE, RECHTS, SURROUND RECHTS, SURROUND LINKS

2 Drücken Sie [OK] ⑨ und regeln Sie dann mit [Δ, ∇] ⑨ den Lautstärkepegel für die einzelnen Lautsprecher. (MITTE, SURROUND RECHTS, SURROUND LINKS)

-6 dB bis +6 dB (Werksvoreinstellung: 0 dB)

Einstellung des Lautsprecherniveaus während der Wiedergabe

(Effektiv, wenn die Tonwiedergabe den Surround-Kanalton enthält oder wenn "SRD" auf der Anzeige des Hauptgeräts aufleuchtet)

1 Drücken und halten Sie [-CH SELECT] für die Auswahl des Lautsprechers. Drücken Sie [-CH SELECT] ⑪, während der Lautsprecherkanal angezeigt wird. L → C → R → RS → LS → SW

• SW (Subwoofer) wird angezeigt, auch wenn die Quelle keinen Subwoofer-Kanal enthält. 2 Wenn "L" oder "R" ausgewählt wurde, drücken Sie den Ausgleich der Frontlautsprecher mit [4, 19] ein. 3 Wenn "C", "RS", "LS" oder "SW" gewählt wurde, drücken Sie [Δ] ⑨ (anheben) oder [∇] ⑨ (absenken), um die Lautsprecherlautstärke für jeden einzelnen Lautsprecher einzustellen.

Basis-Wiedergabe

Vorbereitung

Schalten Sie zum Anzeigen des Bilds ihren Fernseher ein und ändern Sie die Video-Eingangsmodus (z.B. VIDEO 1, AV 1, HDMI usw.) zur Anpassung an die Verbindungen dieses Geräts.

1 Drücken Sie [⏻] ①, um das Gerät einzuschalten. 2 Drücken Sie [DVD] ⑤, um "DVD/CD" auszuwählen. 3 Drücken Sie [△ OPEN/CLOSE] ⑤, um die Disc-Lade zu öffnen. 4 Legen Sie die Disc ein.

• Legen Sie doppelseitige Discs so ein, dass die Etikettenseite der Seite, die Sie abspielen möchten, nach oben weist.

Mit dem Etikett nach oben

5 Drücken Sie [▶ PLAY] ⑥, um die Wiedergabe zu beginnen.

• Stellen Sie die Lautstärke mit [+, extVOL, -] ein.

Hinweis

DISCS DREHEN SICH WÄHREND DER ANZEIGE VON MENUS WEITER. Drücken Sie am Ende [STOP] ⑥ , um den Motor des Geräts und Ihren TV-Bildschirm zu halten. - Bei +R + RW ist es möglich, dass die Gesamtzahl der Titel nicht ordnungsgemäß angezeigt wird.

Grundlegende Bedienelemente

Einmal berühren Wiedergabe (nur Fernbedienung): ▶ PLAY (während der Modalität Standby) Das Hauptgerät schaltet sich automatisch ein und startet die Wiedergabe der eingelegten Disc.

Stopp: [■ STOP]⑥

Die Position wird abgespeichert, während "FORTS. -STOPP" auf dem Bildschirm ist.

• Drücken Sie ▶ PLAY zum Fortsetzen.
• Drücken Sie erneut [■ STOP]⑥ zum Löschen der Position.

Pause: [I PAUSE]⑥ - Drücken Sie [▶ PLAY]⑥ zum erneuten Starten der Wiedergabe.

Überspringen: [SKIP▶, SKIP▶]⑥

Suche: [SEARCH<, SEARCH>>] (während der Wiedergabe)

Zeitlupe: [SEARCH▶, SEARCH▶]⑥ (während der Pause) - Bis zu 5 Schritte. - Drücken Sie [▶ PLAY]⑥ zum normalen Starten der Wiedergabe. VCD Zeitlupe: Nur Richtung vorwärts. MPEG4 DivX Zeitlupe: Funktioniert nicht.

Frame-by-frame: <11, 11> (während der Pause)

DVD-VR DVD-V VCD DVD-VR VCD Nur Richtung vorwärts.

Auswahl einer On-Screen-Position: [▲,▼,▲,▶, OK]⑨

[▲,▼,▲,▶]⑨: Aufrufen

[OK]⑨: Bestätigen

Geben Sie eine Zahl ein: Zifferntasten

DVD-VR DVD-V VCD CD

z.B. Zum Auswählen von 12: [≥10]③ ⇒ [1] ⇒ [2]

VCD mit Wiedergabesteuerung

Drücken Sie [■ STOP]⑥ zum Löschen der Funktion PBC und drücken

Sie dann die Zifferntasten.

DVD-V Zeigt das Top-Menü einer Disc an: [TOP MENU]⑧

DVD-V Zeigt ein Disc-Menü an: [MENU]⑦

Zurück zur vorausgehenden Bildschirmanzeige: RETURN

VCD (mit Wiedergabesteuerung) Zeigt ein Disc-Menü an:

[RETURN]②

Anzeige Hauptgerät: FL DISPLAY

DVD-VR DVD-V WMA MP3 MPEG4 DivX

Anzeige Zeit ↔ Anzeige Informationen (z.B. [DVD-VR]

Programmnummer)

JPEG

SLIDE Nummer Inhalte

Sonstige Wiedergabemodalitäten

Wiedergabe wiederholen

Dies funktioniert nur, wenn die vergangene Wiedergabezeit angezeigt werden kann. Dies funktioniert auch mit allen JPEG-Inhalten.

Während der Wiedergabe zeigen Sie den Wiederholmodus an, indem Sie [-REPEAT] drücken und gedrückt halten.

Während der Anzeige des Wiederholmodus wählen Sie mit [-REPEAT] die zu wiederholende Position aus.

Z.B. DVD-V

Wählen Sie zum Löschen "AUS" aus.

In Abhängigkeit vom Typ der Disc und der Wiedergabemodalität werden die Positionen verschieden angezeigt.

Programm- und Random-Wiedergabe

DVD-V VCD CD WMA MP3 JPEG MPEG4 DivX

Vorbereitung

Drücken Sie im Stoppmodus [PLAY MODE]⑩, um den Wiedergabemodus auszuwählen.

Die Bildschirmanzeigen Programm und Random-Wiedergabe erscheinen nacheinander.

Programm → Random Bildschirmanzeigen Programm verlassen und Random←

DVD-VR: Wählen Sie "DATEN" im "DVD-VR/DATEN" (⇒ 18, SONSTIGES Menü) aus, um MP3-, JPEG-, MPEG4- oder DivX-Inhalte wiederzugeben. - Wählen Sie "AUDIO/BILD" oder "VIDEO" (→ 12, Benutzung WIEDERGABE-MENÜ) aus, wenn "WIEDERGABE-MENÜ" erscheint, und fahren Sie dann wie oben angegeben fort. - Wählen Sie für eine Disc mit WMA/MP3-Inhalten und JPEG-Inhalten entweder die Musik-Inhalte oder die Bild-Inhalte aus.

WMA/MP3: Wählen Sie "MUSIKPROGRAMM" oder

"MUSIK-ZUFALLSWDG." aus.

JPEG: Wählen Sie "BILDPROGRAMM" oder "BILD-ZUFALLSWDG." aus.

• DVD-V: Einige Positionen können nicht wiedergegeben werden, auch wenn Sie sie programmiert haben.

Programm-Wiedergabe (bis zu 30 Positionen)

1 Drücken Sie [Δ, ∇] ⑨, um eine Option auszuwählen, und drücken Sie dann [OK]⑨.

Z.B. DVD-V

• Wiederholen Sie diesen Schritt zum Programmieren weiterer Positionen.
• Drücken Sie [RETURN]②, um zum vorausgehenden Menü zurückzukehren.

2 Drücken Sie [▶ PLAY]⑥, um die Wiedergabe zu beginnen.

Zum Auswählen aller Positionen

Drücken Sie [▲,▼]⑨, um "ALLE" auszuwählen, und drücken Sie dann [OK]⑨.

Zum Löschen des ausgewählten Programms

1 Drücken Sie [▲,▼]⑨ zum Auswählen des Programms. 2 Drücken Sie [CANCEL]④.

Zum Löschen des gesamten Programms

Drücken Sie mehrere Male [▶]⑨, um "ALLE LÖSCHEN" auszuwählen, und drücken Sie dann [OK]⑨.

Das gesamte Programm wird auch gelöscht, wenn das Disc-Fach geöffnet wird, wenn das Gerät ausgeschaltet wird oder wenn eine andere Quelle ausgewählt wird.

Random-Wiedergabe

1 (Nur wenn die Disc Gruppen oder mehrere Titel aufweist.) Drücken Sie [▲,▼]⑨, um eine Gruppe oder einen Titel auszuwählen, und drücken Sie dann [OK]⑨.

Z.B. DVD-V

• "★" steht für ausgewählt. Drücken Sie zum Aufheben der Auswahl erneut [OK]⑨.

2 Drücken Sie [▶ PLAY]⑥, um die Wiedergabe zu starten.

Benutzung der Navigationsmenüs

Wiedergabe von Daten-Discs

WMA MP3 JPEG MPEG4 DivX

DVD-VR: Wählen Sie "DATEN" in "DVD-VR/DATEN" (⇒ 18, SONSTIGES Menü) aus, um MP3-, JPEG-, MPEG4- oder DivX-Inhalte wiederzugeben.

Benutzung des WIEDERGABE-MENÜS

Die Anzeige "WIEDERGABE-MENÜ" erscheint, wenn die Disc sowohl Video (MPEG4/DivX) als auch andere Formate (WMA/MP3/JPEG) aufweist.

Drücken Sie [▲,▼]⑨, um "AUDIO/BILD" oder "VIDEO" auszuwählen, und drücken Sie dann [OK]⑨.

• Drücken Sie ▶ PLAY, um die Wiedergabe zu starten.
• Bitte beachten Sie für die Auswahl einer wiederzugebenden Position die Wiedergabe von der ausgewählten Position aus (siehe unten).

Wiedergabe von der ausgewählten Position aus

Sie können auswählen, von der gewünschten Position aus wiederzugeben, während die Anzeige "DATEN-DISC" angezeigt wird. z.B.

Gruppe (Ordner):

Inhalt (Datei):

:WMA/MP3 ：JPEG MPEG4/DivX

• Drücken Sie [MENU]⑦, um die Anzeige wiederzugeben oder zu verlassen.

Drücken Sie [▲,▼], um eine Option auszuwählen, und drücken Sie dann [OK].

• Drücken Sie [▲,▼]⑨, um Seite für Seite zu überspringen.
• Drücken Sie RETURN, um vom aktuellen Ordner um eine Ebene nach oben zurückzukehren. Maximum: 28 Zeichen für Datei- bzw. Ordnernamen.

Die Wiedergabe startet mit dem ausgewählten Inhalt.

Jpeg-Auswahl des Bilds im Menü Miniaturansicht: 1 Drücken Sie, wenn das Bild gezeigt wird, [TOP MENU]⑧, um das Vorschaumenu aufzurufen.

z.B.

Gruppenname

Gruppen- und Inhaltsnummer

2 Drücken Sie [▲,▼,▲▶]⑨, um ein Bild auszuwählen und drücken Sie dann [OK]⑨.

• Drücken Sie [SKIP I, SKIP ] um Seite um Seite zu überspringen.

Auswahl einer anderen Gruppe

1 Drücken Sie [▲]⑨, um den Gruppennamen auszuwählen. 2 Drücken Sie [4, 9], um die Gruppe auszuwählen, und drücken Sie dann [OK]⑨.

Wiedergabe von DVD-R/-RW (DVD-VR)-Discs DVD-VR

• Die Titel erscheinen nur, wenn die Titel auf der Disc aufgezeichnet wurden.
• Sie können keine Programme, Wiedergabelisten oder Disc-Titel bearbeiten.

Wiedergabe der Programme

1 Drücken Sie im Stoppmodus [DIRECT NAVIGATOR]⑧.

z.B.

Wiedergabe einer Wiedergabeliste

Dies funktioniert nur, wenn die Disc eine Wiedergabeliste aufweist.

1 Drücken Sie im Stoppmodus [PLAY LIST]⑦. z.B.

2 Drücken Sie [Δ, ]^⑨ , um die Wiedergabeliste auszuwählen und drücken Sie dann [OK]⑨.

• Drücken Sie [, ] ⑨, um Seite um Seite zu überspringen.

Benutzung von On-Screen-Menüs

1 Drücken Sie [FUNCTIONS] ② , um das Bildschirmmenü aufzurufen.

Bei jedem Drücken der Taste:

Menü 1 (Disc/Wiedergabe) z.B. Menü 1 (Disc/Wiedergabe) DVD-V

Menü 2 (Video)

Menü 3 (Audio)

Menü 4 (HDMI)

Beenden

Aktuelle Position

Name der Position

2 Drücken Sie [▲,▼,▲,▶]⑨, um die Option auszuwählen und drücken Sie dann [OK]⑨.

z.B. Menü 1 (Disc/Wiedergabe) DVD-V

Aktuelle Einstellung

3 Drücken Sie [▲,▼], um die Einstellungen vorzunehmen und drücken Sie dann [OK].

In Abhängigkeit vom Typ der Disc werden die Positionen unterschiedlich angezeigt.

Menü 1 (Disc/Wiedergabe)

TRACKSUCHE, TITELSUCHE, INHALTSSUCHE, KAPITELSUCHE, PG-SUCHE (Suche Programm), WL-SUCHE (Suche Wiedergabeliste)

Zum Starten von einer bestimmten Position aus

• VCD: Dies funktioniert nicht bei Benutzung der Wiedergabesteuerung.

Z.B. DVD-V: T2 K5

Zum Auswählen von Nummern für Daten-Disc

DVD-V, DivX (mit mehreren Soundtracks)

Für die Auswahl von Audio-Soundtrack

DVD-VR, VCD

Für die Auswahl von "L", "R", "L+R" oder "L R"

Die tatsächlichen Operationen sind von der Disc abhängig. Bitte lesen Sie für weitergehende Anweisungen die Anleitung der Disc.

Signatyp/Daten

LPCM/PPCM/D/DTS/MP3/MPEG: Signatyp

kHz (Samplingfrequenz)/bit/ch (Anzahl der Kanäle)

z.B. 3/2,1ch

3.1: Effekt niedrige Frequenz

(nicht angezeigt, wenn kein Signal vorhanden ist)

• DivX Das Starten der Wiedergabe kann eine Zeit dauern, wenn Sie das Audiosignal auf einer DivX-Video-Disc ändern.

DVD-VR DVD-V Zum Ändern der Wiedergabegeschwindigkeit von "x0.6" auf "x1.4" (in Schritten von 0,1 Einheiten) - Drücken Sie [▶ PLAY]⑥, um zur normalen Wiedergabe zurückzukehren. - Nach dem Ändern der Geschwindigkeit - Dolby Pro Logic II hat keine Auswirkung. Die Audio-Ausgabe schaltet auf Zweikanal-Stereo um. Die Samplingfrequenz 96 kHz wird in 48 kHz konvertiert. - Diese Funktion ist normal und nicht von der Aufnahme der Disc abhängig.

WIEDERH.-MODUS

(⇒ 11 Wiedergabe wiederholen) Wiederholen A-B (zum Wiederholen eines bestimmten Abschnitts) Mit Ausnahme von JPEG MPEG4 DivX DVD-VR (Standbildteil) (VCD) (SVCD) Drücken Sie [OK]⑨ an den Start- und Endpunkten. Wählen Sie zum Löschen "AUS" aus.

UNTERTITEL

DVD-V DivX (mit mehreren Untertiteln) VCD (nur SVCD) Für die Auswahl der Untertitelsprache Auf +R/+RW kann eine Untertitelnummer für Untertitel angezeigt werden, die nicht angezeigt werden. DVD-VR (bei Information Untertitel Ein/Aus) Für die Auswahl von "EIN" oder "AUS" - In Abhängigkeit von der Disc ist es möglich, dass dies nicht funktioniert. DivX (⇒ 18 Wiedergabe von DivX-Untertiteltext)

WINKEL

DVD-V (mit mehreren Blickwinkeln)

Zum Auswählen eines Blickwinkels

DATUMSANZEIGE

JPEG: Zum Auswählen von "EIN" oder "AUS" für die Anzeige des Datums des Bilds

DREHUNG

JPEG: Zum Drehen eines Bilds (während der Pause)

Menü 2 (Video)

BILDMODUS

NORMAL

KINO1: Glättet Bilder und verbessert Details in dunklen Szenen.

KINO2: Schärft Bilder und verbessert Details in dunklen Szenen.

DYNAMISCH: Verbessert den Kontrast in kräftigen Bildern.

Zum Auswählen der Zoom-Größen

NORMAL, AUTO (DVD-VR, DVD-V, VCD, MPEG4, DivX), ×2, ×4

JPEG: während der Pause

ÜBERTRAGUNGSMODUS

Wenn Sie "480p"/"576p"/"720p"/"1080p" oder "1080i"

"VIDEOSFORMAT" im Menü 4 (HDMI) gewählt haben, wählen Sie das Umwandlungsverfahren für Progressive-Ausgabe, das für den Materialtyp geeignet ist.

• Die Einstellung wird auf "AUTO" oder "AUTO1" zurückgestellt, wenn das Disc-Fach geöffnet wird, wenn das Gerät ausgeschaltet wird oder wenn eine andere Quelle ausgewählt wird.

Bei der Wiedergabe von PAL-Discs

AUTO: Film- und Video-Inhalte werden automatisch erkannt und in geeigneter Weise konvertiert.

VIDEO: Auswählen bei Benutzung von "AUTO", und wenn der Inhalt verzerrt ist.

FILM: Auswählen, wenn die Kanten des

Film-Inhalts zackig oder rau

erscheinen, wenn "AUTO" ausgewählt ist.

Falls der Video-Inhalt verzerrt ist, wie

auf der Illustration rechts gezeigt, wählen Sie "AUTO" aus.

Bei der Wiedergabe von NTSC-Discs

AUTO1: Film- und Video-Inhalte werden automatisch erkannt und in geeigneter Weise konvertiert.

AUTO2: Zusätzlich zu "AUTO1" werden Film-Inhalte mit abweichender Frame-Rate automatisch erkannt und in geeigneter Weise konvertiert.

VIDEO: Auswählen, wenn der Video-Inhalt verzerrt ist, wenn "AUTO1" oder "AUTO2" verwendet wird.

QUELLENWAHL DivX

Wenn Sie "AUTO" auswählen, wird das Konstruktionsverfahren der DivX-Inhalte automatisch unterschieden und ausgegeben. Wählen Sie "ZEILENSPRUNG" oder "PROGRESSIV", falls das Bild verzerrt ist, je nach Konstruktionsverfahren, das bei der Aufzeichnung des Inhalts auf die Disc verwendet wurde.

AUTO, ZEILENSPRUNG, PROGRESSIV

Menü 3 (Audio)

DIALOGVERSTÄRKER

Zur Verbesserung der Verständlichkeit des Dialogs in Filmen

DVD-V (Dolby Digital, DTS, 3-Kanal oder höher, mit auf dem Center-Kanal aufgezeichnetem Dialog)

DivX (Dolby Digital, 3-Kanal oder höher, mit auf dem Center-Kanal aufgezeichnetem Dialog)

AUS, EIN

Menü 4 (HDMI)

HDMI

HDMI-STATUS

Zum Anzeigen von HDMI-Informationen

Z.B.

	HDMI - INFOS
1	ANSCHLUSSSTATUS	ANSCHLIESSEN
2	AUDIO-STREAM	PCM
3	MAX.-KANAL	2ch
4	VIDEOFORMAT	720p
5	FARBRAUM	YCbCr 4:4:4

1Verbindungsstatus Zeigt den Ausgangssignaltyp an.

(Wenn "AUS" in "AUDIO AUS" (⇒ 17, HDMI-Menü) ausgewählt ist, wird "---" angezeigt.)

3 Zeigt die Anzahl der Audiokanäle an. 4 (⇒ unten, VIDEOFORMAT) 5 (⇒ unten, FARBRAUM)

HD-VERSTÄRKER

Dies funktioniert, wenn die HDMI-Verbindung, die mit

"VIDEOPRIORITÄT" (⇒ 17, HDMI-Menü) verwendet wird, auf "EIN" eingestellt ist.

Zum Schärfen von "720p", "1080i" und "1080p" der Bildqualität

AUS, 1 (am schwächsten) bis 3 (am stärksten)

VIDEOFORMAT

Dies funktioniert, wenn die HDMI-Verbindung, die mit

"VIDEOPRIORITÄT" (⇒ 17, HDMI-Menü) verwendet wird, auf "EIN" eingestellt ist.

Zum Auswählen der geeigneten Bildqualität für Ihren Fernseher

(Video-Aufzeichnungen werden in HD-Videos konvertiert und als solche ausgegeben.)

• 480p/576p/720p/1080p (progressiv) 480i/576i/1080i (zeilensprung)
• Drucken und halten Sie [CANCEL]④, bis das Bild korrekt angezeigt wird, falls das Bild verzerrt ist. (Die Ausgabe kehrt zu "480p"756p" zurück.) Die angezeigte Nummer ist von der wiedergegebenen Disc abhängig. Eine der vorausgehenden Nummern wird angezeigt.

FARBRAUM

Dies funktioniert, wenn die HDMI-Verbindung, die mit

"VIDEOPRIORITÄT" (⇒ 17, HDMI-Menü) verwendet wird, auf "EIN" eingestellt ist.

Zum Auswählen der geeigneten Bildfarbe für Ihren Fernseher

YCbCr 4:2:2

YCbCr 4:4:4

RGB

• Ein "*"-Zeichen erscheint bei Kompatibilität mit Ihrem Fernseher.
• Wenn die Bildfarbe verzerrt ist, drücken und halten Sie [CANCEL]④, bis die Bildfarbe korrekt angezeigt wird.

Benutzung von VIERA Link "HDAVI Control™"

Was ist VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control"

VIERA Link "HDAVI Control" ist eine komfortable Funktion, die verknüpfte Operationen dieses Geräts und eines Panasonic-Fernsehers (VIERA) unter "HDAVI Control" bietet. Sie können diese Funktion nutzen, wenn Sie das Gerät über das HDMI-Kabel anschließen. Bitte nehmen Sie für detaillierte Angaben zum Betrieb der verbundenen Geräte auf die Bedienungsanleitung Bezug.

• VIERA Link "HDAVI Control" basiert auf den Steuerungsfunktionen von HDMI, einem Industriestandard, der als HDMI CEC (Consumer Electronics Control) besteht, und ist eine einzigartige Funktion, die wir entwickelt und hinzugefügt haben. Daher kann der Betrieb mit Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht garantiert werden.
• Dieses Gerät unterstützt die Funktion "HDAVI Control 5". "HDAVI Control 5" ist der neueste Standard (Stand Dezember, 2009) für HDAVI-Control-kompatible Geräte von Panasonic. Dieser Standard ist kompatibel mit den herkömmlichen HDAVI-Geräten von Panasonic. Bitte nehmen Sie für die Geräte anderer Hersteller, die die Funktion VIERA Link unterstützen, auf die entsprechenden Handbücher Bezug.

Der Fernseher mit der Funktion "HDAVI Control 2 oder später" gestattet den folgenden Betrieb: Einfache Steuerung nur mit der VIERA-Fernbedienung (für "HDAVI Control 2 oder später") (⇒ rechts).

Vorbereitung

• Stellen Sie sicher, dass die HDMI-Verbindung hergestellt worden ist (⇒ 7).
• Stellen Sie "VIERA Link" auf "EIN" ein (⇒ 18, HDMI-Menü).
• Schalten Sie zur ordnungsgemäßen Vervollständigung und Aktivierung der Verbindung alle VIERA Link "HDAVI Control"-kompatiblen Geräte aus und stellen Sie den Fernseher auf die entsprechende HDMI-Eingangsmodalität für dieses Gerät ein.

Einstellung des Audiosignals des Fernsehers für VIERA Link "HDAVI Control"

Wählen Sie "AV", "AUX", "ARC" oder "D-IN" aus, um mit den verbundenen Schritten zu arbeiten.

Siehe TV-Toneingang-Einstellung in EINFACH-SETUP (⇒ 8) oder "TV-TONEINGANG" im HDMI-Menü (⇒ 18).

Bestätigen Sie den Tonanschluss an die SCART (AV)-Endklemme (für "AV"), AUX-Endklemme (für "AUX"), HDMI-AV-OUT-Endklemme (für "ARC") oder DIGITAL-AUDIO-IN-OPTICAL-Endklemme (für "D-IN") (⇒ 7).

Einstellung des STB-Tons für VIERA Link "HDAVI Control"

Wählen Sie "D-IN" aus, um mit den verbundenen Schritten zu arbeiten. Siehe STB-Einstellung in "Einstellungen für Digital-Toneingang" (⇒ 9). Bestätigen Sie den Tonanschluss an die DIGITAL-AUDIO-IN-OPTICAL-Endklemme (für "D-IN") (⇒ 7).

Überprüfen Sie die vorausgehenden Punkte immer, wenn die Verbindung oder die Einstellungen geändert werden.

※1 "AV", "AUX", "ARC" oder "D-IN" (DIGITAL IN) funktioniert je nach TV-Toneingang-Einstellung (⇒), Einstellung des Audiosignals des Fernsehers für VIERA Link "HDAVI Control". ※2 "D-IN" (DIGITAL IN) funktioniert je nach der STB-Toneinstellung (▷ oben, Einstellung des STB-Tons für VIERA Link "HDAVI Control").

Möglichkeiten von "HDAVI Control"

Auto-Lip-Sync

(Verfügbar bei Verwendung von VIERA Link "HDAVI Control" mit "HDAVI Control 3 oder später"-kompatiblem Fernseher)

Diese Funktion sorgt automatisch für den synchronisierten Ton- und Video-Ausgang. (Dies funktioniert nur, wenn die Quelle "DVD/CD", "USB", "AV" 1, "AUX" 1, "ARC" 1 oder "D-IN" 1, 2 ist.) - Stellen Sie "LAUFZEIT" im VIDEO-Menü auf "0 ms/AUTO" (⇒ 17), wenn Sie "DVD/CD" oder "USB" als Quelle verwenden.

Einmal berühren Wiedergabe

Sie können dieses Gerät und den Fernseher durch Drücken einer einzigen Taste einschalten und die Wiedergabe der Disc starten. (nur Fernbedienung)

Drücken Sie im Standby-Modus [▶ PLAY]⑥, um die Disc-Wiedergabe zu starten.

Die Lautsprecher dieses Geräts werden automatisch eingeschaltet (→ rechts).

Hinweis

Es ist möglich, dass die Wiedergabe nicht direkt auf dem Fernseher angezeigt wird. Drücken Sie [SKIP] oder [SEARCH], um zum Beginn der Wiedergabe zurückzugehen, falls Sie den Anfang der Wiedergabe verpassen.

Automatische Eingangsumschaltung

(Automatisches Einschalten)

Wenn die folgenden Schritte durchgeführt werden, schaltet der Fernseher automatisch den Eingangskanal um und zeigt die entsprechende Tätigkeit an. Darüber hinaus schaltet sich der Fernseher automatisch ein, wenn er ausgeschaltet ist.

• Bei Wiedergabestart am Gerät
• Wenn eine Tätigkeit, die den Anzeigebildschirm verwendet, ausgeführt wird (z.B., START-Menü)
• Wenn Sie den Fernsehereingang auf TV-Tunermodus schalten oder den STB-Eingang, schaltet dieses Gerät automatisch auf "AV" 1, "AUX" 1, "ARC" 1 oder "D-IN" 1,2. (Für "IPOD"-Modus funktioniert es nur im iPod/iPhone-Musikmodus, oder wenn iPod/iPhone nicht angeschlossen ist.)
• Wenn sich das Gerät im Modus "DVD/CD" befindet, schaltet der Fernseher seine Eingangsmodalität automatisch auf die des Geräts um.
• Der Fernseher kehrt automatisch in den TV-Tunermodus zurück, wenn: - drücken Sie [EXIT]. a3,4
• drücken Sie [RETURN], um das START-Menü zu schließen.
• Sie "AV", "AUX", "ARC" 1 oder "DIGITAL IN" 1 aus dem START-Menü auswählen.
• die Wiedergabe stoppt (DVD-V, VCD) oder wenn sich dieses Gerät abschaltet.

Dies funktioniert nicht während der Wiedergabe oder im Fortsetzungsmodus, wenn "DVD/CD" oder "USB" als Quelle ausgewählt ist. (Für den "iPOD"-Modus funktioniert es nur im iPod/iPhone-Musikmodus oder wenn das iPod/iPhone nicht angeschlossen ist.)

Nur nachdem der Fernseher automatisch in den HDMI-Eingangsmodus für dieses Gerät umgeschaltet wurde.

Automatisches Ausschalten

Alle angeschlossenen, mit "HDAVI Control" kompatiblen Geräte, einschließlich dieses Geräts, schalten sich automatisch aus, wenn Sie den Fernseher ausschalten.

Wählen Sie zur Fortsetzung der Wiedergabe auch bei ausgeschaltetem

Fernseher "VIDEO" (⇒ 18, "AUTO AUS" im HDMI-Menü) aus.

Hinweis

Wenn Sie [b] drücken, wird nur dieses Gerät ausgeschaltet. Andere mit VIERA Link "HDAVI Control" kompatible Geräte bleiben eingeschaltet. Für Details, siehe Bedienungsanleitung des Fernsehers.

Lautsprecher Auswahl

Mit den Einstellungen der Menüs des TVs können Sie wählen, ob das Audiosignal über die Lautsprecher dieses Geräts oder über die Lautsprecher des Fernsehers ausgegeben wird. Bitte nehmen Sie für weitergehende Informationen auf die Bedienungsanleitung Ihres Fernsehers Bezug.

Heimkino

Die Lautsprecher dieses Geräts sind eingeschaltet.

• Wenn Sie dieses Gerät einschalten, werden die Lautsprecher des Geräts automatisch eingeschaltet.
• Wenn sich das Gerät im Bereitschaftsmodus befindet, schaltet ein Wechsel von den Fernseherlautsprechern zu den Lautsprechern des Geräts im TV-Menü das Gerät automatisch ein und wählt "AV", "AUX", "ARC" oder "D-IN"*1,2 als Quelle.

Die Lautsprecher des Fernsehers werden automatisch stummgeschaltet.

• Sie können die Lautstärke mit den Tasten Lautstärke oder Stummschaltung der Fernbedienung des Fernsehers einstellen. (Der Lautstärkepegel wird von dem Display des Hauptgeräts angezeigt.)
• Zum Abschalten der Stummschaltung können Sie auch die Fernbedienung dieses Geräts verwenden (⇔ 4).
• Wenn Sie dieses Gerät ausschalten, werden die Lautsprecher des Fernsehers automatisch eingeschaltet.

TV

Die Lautsprecher des Fernsehers sind eingeschaltet. - Die Lautstärke des Geräts ist auf "O" eingestellt. - Diese Funktion funktioniert nur, wenn "DVD/CD", "USB", "AV" 1, "AUX" 1, "ARC" 1 oder "D-IN" 1,2 als Quelle an diesem Gerät gewählt wurde. Die Audioausgabe erfolgt in der Modalität Zweikanalaudio.

Beim Umschalten zwischen den Lautsprechern dieses Geräts und den Lautsprechern des Fernsehers kann das Bild des Fernsehers für eine Sekunde verschwinden.

Einfache Steuerung nur mit der VIERA-Fernbedienung (für "HDAVI Control 2 oder später")

Sie können die Wiedergabemenüs dieses Geräts mit der Fernbedienung des Fernsehers steuern.

1 Auswahl des Bedienungsmenüs dieses Geräts unter Verwendung der Einstellungen des Menüs TV. (Bitte nehmen Sie für weitere Informationen auf die Bedienungsanleitung Ihres Fernsehers Bezug.) Das Menü START wird angezeigt.

z.B. DVD-V

• Das Menü START kann auch unter Verwendung einer Taste der Fernbedienung des Fernsehers angezeigt werden (z.B. [OPTION]).
• Wenn "DVD/CD" oder "USB" als Quelle ausgewählt wird, funktioniert dies nur während der Modalität Stopp.
• Dies funktioniert nicht, während die Bildschirmanzeige Wiedergabe Music iPod auf dem Fernseher angezeigt wird.

2 Wählen Sie die gewünschte Position im Menü START aus (⇒ 9)

Wenn das On-Screen-Bedienfeld erscheint

z.B. DVD-V (wenn "Disc wiedergeben" im Menü START ausgewählt wird.)

Sie können die Wiedergabe mit den angegebenen Bedienelementen steuern.

• Das On-Screen-Bedienfeld kann auch unter Verwendung einer Taste der Fernbedienung des Fernsehers angezeigt werden (z.B. [OPTION]). - Dies funktioniert nur während der Modalitäten "DVD/CD" oder "USB" Wiedergabe und Fortsetzen oder wenn die Bildschirmanzeige Wiedergabe Musik iPod auf dem Fernseher angezeigt wird.

Hinweis

• In Abhängigkeit vom Menü können einige Operationen nicht mit der Fernbedienung des Fernsehers ausgeführt werden.
• Sie können keine Zahlen mit den Zifferntasten der Fernbedienung des Fernsehers ([0] bis [9]) eingeben. Benutzen Sie die Fernbedienung dieses Geräts für die Auswahl der Wiedergabeliste usw.

Betrieb anderer Geräte

Sie können ein externes Gerät über Ihr Home-Theater-System wiedergeben.

Benutzung des iPod/iPhone

Sie können iPod/iPhone-Musik über die Lautsprecher des Geräts genießen oder iPod/iPhone-Videos/Fotos auf dem Fernseher ansehen.

Vorbereitung

Zum Anzeigen von Fotos/Videos vom iPod/iPhone: Überprüfen Sie die Video-Verbindung am SCART (AV)-Anschluss des Geräts und wählen Sie "VIDEO" aus "VIDEOAUSGANG SCART" im Video-Menü (⇒ 17) aus. Nehmen Sie im Menü iPod/iPhone die richtigen Einstellungen für die Ausgabe von Fotos/Videos auf dem Fernseher vor. (Bitte beachten Sie dazu die Bedienungsanleitung Ihres iPod/iPhone.) Schalten Sie zum Anzeigen des Bilds den Fernseher ein und wählen Sie die entsprechende Video-Eingangsmodalität aus. Schalten Sie vor dem Anschließen/Abklemmen des iPod/iPhone das Hauptgerät aus oder reduzieren Sie die Lautstärke des Hauptgeräts auf das Minimum.

1 Drücken Sie △ zur Öffnung des Docks für iPod/iPhone-Deckel. 2 Schließen Sie den iPod/iPhone (nicht im Lieferumfang enthalten) sicher an.

• Schieben Sie den Dock-Adapter, der mit Ihrem iPod/iPhone geliefert werden sollte, an den Dock für die ständige Benutzung des iPod/iPhone an. Wenden Sie sich an Ihren iPod/iPhone-Händler, falls Sie einen Dock benötigen.

3 Drücken Sie mit [iPod] die Option "IPOD". Der iPod/iPhone schaltet sich automatisch auf die Anzeigemodalität des Geräts um. z.B.

4 Drücken Sie [FUNCTIONS]20, um das Menü zu wählen. Bei jedem Drücken der Taste:

Musikmenü → Videomenü iPod/iPhone-Menü (iPod/iPhone-LCD)

Bei Benutzung des Menüs START in der Modalität "IPOD" z.B.

Musik: Zeigt das Menü Musik an.

Videos: Zeigt das Menü Video an.

Alle (iPod-Display): Schaltet zum Menü iPod/iPhone um.

iPod-Informationen: Zeigen Sie iPod/iPhone-Details an.

Wiedergabe von Musik/Videos

1 Drücken Sie mit [FUNCTIONS]20 das Musik- oder Videomenü am Fernseher. 2 Drücken Sie [▲,▼]⑨, um eine Option auszuwählen, und drücken Sie dann [OK]⑨.

• Drücken Sie [▲, ▷]⑨, um Seite für Seite zu überspringen.
• Drücken Sie [RETURN] ②, um zur vorherigen Bildschirmanzeige zurückzukehren.

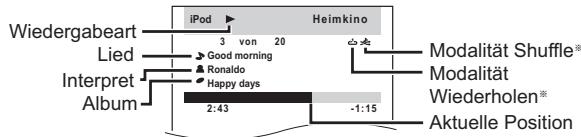

Die Wiedergabe startet mit dem ausgewählten Musikstück oder Video. z.B. Bildschirmanzeige Wiedergabe Musik

Diese Symbole erscheinen nur für die Modalität Musik.

1:1 Musiktitel wiederholen

Alles wiederholen

Grundlegende Bedienelemente (Nur für Musik und Videos)

Taste	Funktion
[▶ PLAY]⑥	Wiedergabe
[■ STOP]⑥, [■ PAUSE]⑥	Pause
[SKIP ↓, SKIP ▷]⑥	Überspringen
(drücken und gedrückt halten) [SKIP ↓, SKIP ▷]⑥	Suche

Weitere Wiedergabeverfahren

Modalität Shuffle (nur für die Wiedergabe von Musik)

Drücken Sie mehrere Male [PLAY MODE]⑩.

SONGS, ALBUMS, OFF

Modalität Wiederholen

Drücken und halten Sie [-REPEAT]® und drücken Sie dann mehrmals die Taste in weniger als Sekunden.

Während der Wiedergabe von Musik/Video: ONE, ALL, OFF

Hinweis

Die am iPod/iPhone eingestellten Musikwiedergabemodi werden bei Anschluss an das Hauptgerät beibehalten. Während des Anschlusses des iPod/iPhone am Hauptgerät vorgenommene Änderungen werden nach seiner Abtrennung am iPod/iPhone beibehalten. - Wenn das Videomenü aufgerufen wurde, wird der Wiedergabemodus Video Shuffle auf dem iPod/iPhone auf aus gestellt, wenn das iPod/iPhone vom Gerät abgetrennt wird.

Betrachten von Fotos

1 Drücken Sie [FUNCTIONS] ② , um das iPod/iPhone-Menü zu wählen. 2 Wiedergabe einer Diaschau auf Ihrem iPod/iPhone.

Sie können die Fernbedienung benutzen, um Ihren iPod/iPhone zu steuern. [Δ, ]⁽⁹⁾ : Zum Durchgehen der Menüpositionen. [OK]⑨: Zum Wechseln zum nächsten Menü [ \text{RETURN} ]②: Zum Zurückkehren zum vorausgehenden Menü.

Die Fernbedienung kann je nach iPod/iPhone-Modell verschieden sein.

Während ein iPod/iPhone angeschlossen ist

Den iPod/iPhone nicht mit großer Kraft drücken oder ziehen.

Über das Nachladen der Batterie

• Der iPod/iPhone lädt die Batterie nach, gleich, ob das Gerät ein- oder ausgeschaltet ist.
• "IPOD *" wird auf der Anzeige des Hauptgeräts angezeigt, während der iPod/iPhone in der Modalität Standby des Hauptgeräts nachlädt.
• Kontrollieren Sie den iPod/iPhone, um zu überprüfen, ob die Batterie vollständig nachgeladen wurde.
• Klemmen Sie den iPod/iPhone vom Hauptgerät, falls Sie ihn nach Abschluss des Nachladens für einen längeren Zeitraum nicht benutzen, da die Batterie anderenfalls wieder entleert wird. (Nach dem vollständigen Nachladen wird er nicht weiter nachgeladen.)

Kompatible iPod/iPhones (Stand: Dezember 2009)

iPhone 3GS (16GB, 32GB)

iPhone 3G (8GB, 16GB)

iPhone (4GB, 8GB, 16GB)

• iPods nano der 5. Generation (Videokamera) (8GB, 16GB)
• iPod touch der 2. Generation (8GB, 16GB, 32GB, 64GB)
• iPod classic (120GB, 160GB (2009))
• iPods nano der 4. Generation (Video) (8GB, 16GB)
• iPod classic (160GB (2007))
• iPod touch der 1. Generation (8GB, 16GB, 32GB)
• iPods nano der 3. Generation (Video) (4GB, 8GB)
• iPod classic (80GB)
• iPods nano der 2. Generation (Aluminium) (2GB, 4GB, 8GB)
• iPods der 5. Generation (Video) (60GB, 80GB)
• iPods der 5. Generation (Video) (30GB)
• iPods nano der 1. Generation (1GB, 2GB, 4GB)
• iPods der 4. Generation (Farbdisplay) (40GB, 60GB)
• iPods der 4. Generation (Farbdisplay) (20GB, 30GB)
• iPods der 4. Generation (40GB)
• iPods der 4. Generation (20GB)
• iPods mini (4GB, 6GB)

Die Kompatibilität ist von der Softwareversion Ihres iPod/iPhone abhängig.

So benutzen Sie die iPod touch/iPhone Funktionen

Drucken Sie die Home-Taste auf dem iPod touch/iPhone.

2 Wählen Sie die iPod touch/iPhone-Funktionen am Touch-Screen.

Wiedergabe von einem USB-Gerät

Sie können ein USB-Massenspeichergerät anschließen und Musikstücke oder Daten von ihm wiedergeben (→ 23, USB-Port).

Geräte, die als USB-Massenspeicher klassifiziert sind:

• USB-Geräte, die nur Massentransfer unterstützen.

Vorbereitung

• Stellen Sie vor dem Anschließen eines USB-Geräts sicher, dass die darauf gespeicherten Daten gesichert worden sind.
• Wir empfehlen, kein USB-Verlängerungskabel zu verwenden. USB-Geräte, die über ein Kabel angeschlossen werden, werden von diesem Gerät nicht erkannt.

1 Schließen Sie das (nicht im Lieferumfang enthaltene) USB-Gerät an den USB-Port (← ⑥) an. 2 Wählen Sie mit [RADIO, EXT-IN]⑤ die Option "USB".

Die Bildschirmanzeige Menü entscheidet. z.B.:

Wählen Sie "AUDIO/BILD" oder "VIDEO" durch Drücken von [Δ, ]^⑨ , wenn die Bildschirmanzeige "WIEDERGABE-MENÜ" erscheint, und dann [OK]⑨. - Drücken Sie zum Wiedergeben/Verlassen der Anzeige [MENU]⑦.

3 Drücken Sie [▲,▼]⑨, um eine Option auszuwählen und drücken Sie dann [OK]⑨.

• Drücken Sie [▲, ▼]⑨, um Seite um Seite zu überspringen.
• Drücken Sie RETURN, um vom aktuellen Ordner um eine Ebene nach oben zurückzukehren.

Die Wiedergabe startet mit dem ausgewählten Inhalt. Die übrigen Funktionen sind denen ähnlich, die in "Wiedergabe von Discs" (⇒ 11 bis 13) beschrieben werden.

Hinweis

Maximum: 255 Ordner, (mit Ausnahme des Stammordners) 4000 Dateien, 28 Zeichen je Datei- bzw. Ordnername. - Bei Anschließen eines USB-Kartenlesers für mehrere Speicherkarten wird nur eine Speicherkarte erkannt. Normalerweise ist dies die zuerst eingesteckte Speicherkarte.

Ändern der Einstellungen des Wiedergabegeräts

1 Drücken Sie mit [DVD] die Option "DVD/CD". 2 Drücken Sie [START]⑨, um das START-Menü anzuzeigen. 3 Drücken Sie mit [▲,▼] die Option "Setup", und drücken Sie [OK]⑨.

4 Drücken Sie [▲,▼]⑨, um das Menü auszuwählen, und drücken Sie dann [OK]⑨.

Anzeige der aktuellen Einstellung der unten genannten Optionen

5 Drücken Sie [▲,▼], um die Option auszuwählen, und drücken Sie dann [OK]. 6 Drücken Sie [▲,▼]⑨, um die Einstellungen vorzunehmen, und drücken Sie dann [OK]⑨.

• Drücken Sie RETURN, um zur vorherigen Bildschirmanzeige zurückzukehren. Zum Schließen des Bildschirms drücken Sie [START]⑨.
• Die Einstellungen bleiben erhalten, auch wenn Sie das Gerät auf Standby umschalten.
• Die unterstrichenen Positionen in den folgenden Menüs sind die Werkseinstellungen.

DISC-Menü

AUDIO

Auswahl der Audiosprache.

• ENGLISCH FRANZÖSISCH SPANISCH
• DEUTSCH ITALIENISCH
• SCHWEDISCH - HOLLÄNDISCH - POLNISCH ORIGINALFASSUNG*1*SONSTIGE-----*2

UNTERTITEL

Auswahl der Untertitelsprache.

AUTOMATISCH - ENGLISCH - FRANZÖSISCH - SPANISCH - DEUTSCH - ITALIENISCH - SCHWEDISCH - HOLLÄNDISCH - POLNISCH - SONSTIGE - - - - *2

MENÜS

Auswahl der Sprache für die Disc-Menüs.

• ENGLISCH

FRANZÖSISCH - SPANISCH - DEUTSCH

ITALIENISCH - SCHWEDISCH - HOLLÄNDISCH - POLNISCH - SONSTIGE - - - - *2

※1 Die der Disc zugewiesene Originalsprache wird ausgewählt. ※2 Geben Sie den entsprechenden Code aus der Sprachcodeliste ein (⇒ 4). ※3 Falls die für "AUDIO" ausgewählte Sprache nicht verfügbar ist, erscheinen die Untertitel in dieser Sprache (falls auf der Disc verfügbar).

UNTERtitel-Text |DivX|

Wählen Sie eine geeignete Position gemäß der für den DivX-Untertiteltext verwendeten Sprache aus (⇒ 18).

• LATIN1

LATIN2

CYRILLISCH

TÜRKISCH

Diese Position wird erst angezeigt, nachdem eine Datei mit Untertiteltext (⇔ 18) angezeigt wurde und wenn "SPRACHE" im DISPLAY-Menü auf "ENGLISCH" eingestellt ist (⇔ 17).

KINDERSICHERUNG

Einstellen eines Bemessungspegels zur Begrenzung der Wiedergabe von DVD-Video.

Einstellung der Bemessungsgröße (wenn Pegel 8 ausgewählt ist)

• 0 SPERRT ALLE: Zur Verhinderung der Wiedergabe von Discs ohne Bemessungspegel.
• 1 bis 7 8 UNBESCHR.

Bei der Ausgabe eines Bemessungspegels erscheint eine Bildschirmanzeige "Password".

Befolgen Sie die Anweisungen auf dem Bildschirm.

Vergessen Sie Ihr Password nicht.

Falls eine DVD-Video-Disc in das Gerät eingelegt wird, die den Bemessungspegel überschreitet, wird eine Meldung auf dem Bildschirm angezeigt.

Befolgen Sie die Anweisungen auf dem Bildschirm.

PASSWORT

Ändern des Passworts für "KINDERSICHERUNG".

EINSTELLUNG: Zum Ändern der Bemessungsgrößen (wenn Pegel 0 bis 7 ausgewählt ist) - ÄNDERN: Befolgen Sie die Anweisungen auf dem Bildschirm.

VIDEO-Menü

TV-BILDFORMAT

Wählen Sie das Aussehen zur Anpassung Ihres Fernsehers aus.

16:9: Breitbild-TV (16:9) - 4:3 PAN&SCAN: Normales Seitenverhältnis TV (4:3). Die Seiten des Breitbilds werden so abgeschnitten, dass der Bildschirm ausgefüllt wird (wenn nicht von der Disc untersagt).

4:3 LETTERBOX: Normales Seitenverhältnis TV (4:3). Das Breitbild wird im Briefkastenstil angezeigt.

LAUFZEIT

Einstellen, falls Sie bei Anschluss an einen Plasma-Bildschirm feststellen, dass das Audiosignal nicht mit dem Videosignal synchron ist.

• 0 ms/AUTO
• 20 ms
• 40 ms
• 60 ms
• 80 ms

100 ms

Wählen Sie "0 ms/AUTO" bei Verwendung von VIERA Link "HDAVI Control" mit einem "HDAVI Control 3 oder später"-kompatiblen Fernseher (⇒ 14). Audio- und Videosignal werden automatisch synchronisiert.

NTSC-DISC-AUSG.

Wählen Sie PAL 60 oder NTSC-Ausgabe bei der Wiedergabe von NTSC-Discs (⇒ 19, Videosysteme).

• NTSC: Beim Anschluss eines NTSC-Fernsehers. PAL60: Beim Anschluss eines PAL-Fernsehers.

STANDBILD-MODUS

Angabe des Bildtyps, der während der Pause angezeigt wird.

AUTOMATISCH - HALBBILD: Das Bild ist nicht unscharf, aber die Bildqualität ist geringer. VOLLBILD: Die Gesamtqualität ist hoch, aber das Bild kann unscharf erscheinen.

VIDEOAUSG SCART

Wählen Sie das Videosignalformat für die Ausgabe aus der SCART (AV).

VIDEO

S-VIDEO

• RGB 1: (Nur bei Anschluss an einen RGB-kompatiblen Fernseher) Wählen Sie diese Modalität, falls Sie das Bild des Geräts immer als RGB-Signal anzeigen möchten. Der Bildschirm des Fernsehers schaltet sich automatisch auf die Anzeige des Bilds des Geräts um, wenn das Gerät eingeschaltet wird.
• RGB 2: (Nur bei Anschluss an einen RGB-kompatiblen Fernseher) Falls der Wahlschalter auf "DVD/CD" eingestellt ist, schaltet sich der Bildschirm des Fernsehers in der Modalität TV-Tuner nur während der Disc-Wiedergabe (DVD-V| DVD-VR| VCD) oder beim Anzeigen des On-Screen-Menus der

DVD/CD automatisch auf die Anzeige des Bilds des Geräts um. Das Bild des Fernsehers wird angezeigt, wenn der Wahlschalter auf "AV" eingestellt wird. Bei anderen Umschaltern wird das Bild des Geräts angezeigt.

AUDIO-Menü

Auswahl zur Anpassung des Typs des an den HDMI AV OUT-Anschluss angeschlossenen Geräts.

Wählen Sie "BITSTREAM" aus, wenn das Gerät den Bitstream decodieren kann (digitale Form von 5.1-Channel-Daten). Wählen Sie anderenfalls "PCM" aus. (Falls der Bitstream ohne einen Decoder an das Gerät ausgegeben wird, ist es möglich, dass höhere Geräuschpegel ausgegeben werden, die Ihre Lautsprecher und Ihr Gehör beschädigen könnten.)

DOLBY DIGITAL*

-BITSTREAM

-PCM

DTS*

BITSTREAM

-PCM

MPEG*

• BITSTREAM

-PCM

• Wenn das Audiosignal über den HDMI AV OUT-Anschluss ausgegeben wird und das angeschlossene Gerät die ausgewählte Position nicht unterstützt, ist die tatsächliche Ausgabe von der Leistung des angeschlossenen Geräts abhängig.

DYNAMIKBEREICH

• EIN: Stellen Sie einen klaren Ton ein, auch wenn die Lautstärke niedrig ist. Besonders geeignet für den späten Abend. (Funktioniert nur mit Dolby Digital)

AUS

LAUTSPR.-EINST.

Auswahl der Verzögerungszeit der Lautsprecher.

(Nur Center- und Surround-Lautsprecher)

Für ein optimales Hören des 5.1-Channel-Audiosignals sollen alle Lautsprecher mit Ausnahme des Subwoofers den gleichen Abstand zur Sitzposition aufweisen. Stellen Sie die Verzögerungszeit zum Ausgleichen des Unterschieds ein, falls Sie den Center-Lautsprecher oder den Surround-Lautsprecher näher an der Sitzposition aufstellen müssen.

: Tatsächliche Lautsprecherposition : Ideale Lautsprecherposition aBc : Primärer Hörabstand

Ungefähre Raummaße

Kreis eines konstanten primären Hörabstands

Entnehmen Sie den Unterschied der Tabelle und nehmen Sie die empfohlene Einstellung vor, falls der Abstand (a) oder (b) weniger als (c) beträgt.

(a) Center-Lautsprecher		(b) Surround-Lautsprecher
Differenz (Ca.)	Einstellung	Differenz (Ca.)	Einstellung
30 cm	1ms	150 cm	5ms
60 cm	2ms	300 cm	10ms
90 cm	3ms	450 cm	15ms
120 cm	4ms
150 cm	5ms

EINSTELLUNGEN:

C-VERSATZ (Center-Verzögerung): 0ms, 1ms, 2ms, 3ms, 4ms, 5ms Auswahl der Verzögerung für ihren Center-Lautsprecher. LS/RS-VERSATZ (Verzögerung linker Surround/rechter Surround): 0ms, 5ms, 10ms, 15ms Auswahl der Verzögerung für ihren Surround-Lautsprecher. - TESTTON: EINSTELLUNG - Dieser Menüpunkt wird nur angezeigt, wenn "DVD/CD" ausgewählt wird. - Verwenden Sie für die Einstellung der Lautsprecherlautstärke den Testton (⇒ 10, Manuelle Einstellung der Lautsprecherlautstärke).

DISPLAY Menü

SPRACHE

Auswahl der Sprache für die On-Screen-Meldungen.

• ENGLISCH

FRANZÖSISCH

• SPANISCH
• DEUTSCH

ITALIENISCH

SCHWEDISCH

• NIEDERLÄNDISCH

POLNISCH

HDMI-Menü

VIDEOPRIORITÄT

• EIN: Bei Verwendung des Anschlusses HDMI AV OUT für die Video-Ausgabe. Die Auflösung der Video-Ausgabe vom Anschluss HDMI AV OUT wird in Abhängigkeit von der Kapazität des angeschlossenen Geräts (z.B. Fernseher) optimiert.
• AUS: Wenn die HDMI AV OUT-Endklemme nicht für den Videoausgang verwendet wird.

AUDIO AUS

• EIN: Bei Audio-Ausgabe über den Anschluss HDMI AV OUT. (In Abhängigkeit von den Kapazitäten des angeschlossenen Geräts kann die Audio-Ausgabe von den Audio-Einstellungen des Hauptgeräts abweichen.)
• AUS: Wenn der Anschluss HDMI AV OUT nicht für die Audio-Ausgabe verwendet wird. (Die Audio-Ausgabe verwendet die Einstellungen des Hauptgeräts.)

RGB-BEREICH

Dies funktioniert nur, wenn "FARBRAUM" in Menü 4 (HDMI) auf RGB ( ⇒ 13) eingestellt ist.

STANDARD - VERSTÄRKUNG: Wenn schwarze und weiße Bilder nicht ausgeprägt sind.

VIERA Link

EIN: Die Funktion VIERA Link "HDAVI Control" ist verfügbar (⇒ 14) . AUS

AUTO AUS

Wählen Sie die gewünschte Einstellung dieses Geräts für die Verknüpfung Abschaltung für den Betrieb von VIERA Link (⇒ 14). (Dies funktioniert in Abhängigkeit von den Einstellungen des angeschlossenen VIERA Link "HDAVI Control"-kompatiblen Geräts.)

VIDEO/AUDIO: Wenn der Fernseher ausgeschaltet wird, wird auch dieses Gerät automatisch ausgeschaltet. -VIDEO: Wenn der Fernseher ausgeschaltet wird, wird auch dieses Gerät ausgeschaltet, mit Ausnahme während der folgenden Bedingungen:

• Audio-Wiedergabe (CD MP3 WMA)
• Modus iPod/iPhone
• Modus Radio -AV", "AUX", "ARC" oder "D-IN" Modus (nicht gewählte TV-Toneinstellung für VIERA Link)

TV-TONEINGANG

Auswahl des Audioeingangs des Fernsehers für den Betrieb mit VIERA Link-Operationen (⇒ 14).

Zeigen Sie den Registrierungscode des Geräts an. CODE ANZEIGEN

Sie benötigen den Registrierungscode für den Kauf und die Wiedergabe von DivX Video-on-Demand (VOD)-Material (⇒ rechts). Diese Einstellung wird nur angezeigt, bis ein DivX VOD-Inhalt wiedergegeben wird oder bis nach der Abmeldung dieses Geräts.

ABMELDUNG DivX

Zeigen Sie den Abmeldecode des Geräts an. EINSTELLEN

Dieser Abmeldecode wird benötigt, um die Registrierung des Geräts zu widerrufen (→ rechts).

Diese Einstellung wird nur nach der ersten Wiedergabe von DivX VOD-Inhalt angezeigt.

DIASHOW-ZEIT

Einstellen der Geschwindigkeit der Diashow.

Werksvoreinstellung: 3 SEK.

• 1 SEK. bis 15 SEK. (in Schritten von 1 Einheit)
• 15 SEK. bis 60 SEK. (in Schritten von 5 Einheiten)
• 60 SEK. bis 180 SEK. (in Schritten von 30 Einheiten)

DISPLAY-DIMMER

Ändern der Helligkeit des Displays und der Anzeige des Geräts.

HELL GEDIMMT: Die Anzeige ist dunkel. - AUTOMATISCH: Das Display ist dunkel, aber es wird beim Ausführen einiger Operationen heller.

EINFACH-SETUP

EINSTELLEN (⇒ 8)

DVD-VR/DATEN

Auswahl der ausschließlichen Wiedergabe von DVD-VR oder DATEN.

DVD-VR: Zur Wiedergabe von Video-Programmen auf DVD-R/-RW. - DATEN: Zur Wiedergabe von Datendateien auf DVD-R/-RW.

ABDUNKLUNG

Dies vermeidet Einbrennungen auf dem Bildschirm des Fernsehers.

AUS

5 MIN. WARTEN:

Wenn es fünf Minuten lang keine Bedienung gibt, wird das Bild grau. Der Fernsehbildschirm wird wieder aufgenommen, wenn Sie einige Schritte ausführen. (Dies funktioniert nicht während der Video- und Bildwiedergabe.)

WERKSVORGABEN

Stellt alle Werte im Hauptmenü MAIN auf die Default-Einstellungen zurück. RÜCKSTELLUNG

Die Bildschirmanzeige Password wird angezeigt, falls "KINDERSICHERUNG" (⇔ 16) eingestellt wurde. Bitte geben Sie das gleiche Passwort ein und schalten Sie das Gerät dann aus oder ein.

DivX-Informationen

DIVXVIDEO:

DivX® ist ein digitales Videoformat, das von DivX, Inc. erstellt wurde. Dies ist ein offiziell DivX-zertifiziertes Gerät, das DivX-Videos wiedergibt. Für weitere Informationen und Softwaretools zur Konvertierung Ihrer Dateien in DivX-Videos besuchen Sie www.divx.com.

DIVXVIDEO-ON-DEMAND:

Dieses DivX-zertifizierte Gerät muss registriert werden, um DivX Video-on-Demand (VOD) Material wiederzugeben.

Zur Erstellung der Registriernummer die DivX VOD Sektion im Setup-Menü des Geräts finden.

Mit dieser Nummer loggen Sie sich in vod.divx.com ein, beenden das Registrierverfahren und lernen mehr über DivX VOD.

Anzeigen des Registrierungscodes des Geräts

(⇒) links, "REGISTRIERUNG" im Menü Sonstiges

10 alphanumerische Zeichen

• Nach der ersten Wiedergabe vom DivX VOD Material wird die Registriernummer nicht angezeigt.
• Wenn Sie DivX VOD-Material mit einem anderen Registrierungscode als dem Code dieses Geräts erwerben, können Sie dieses Material nicht wiedergeben.

Löschen der Geräteregistrierung

Wählen Sie "EINSTELLUNGEN" in "ABMELDUNG" ( ⇒ links) aus und folgen Sie den Anweisungen am Bildschirm. Verwenden Sie die Abmeldenummer zur Lösung der Registrierung in http://vod.divx.com.

Zu DivX-Inhalten, die von einer begrenzten Anzahl von Malen wiedergegeben werden können

Einiges DivX VOD Material kann nur eine bestimmte Anzahl von Malen wiedergegeben werden. Wenn Sie dieses Material wiedergeben, wird die Anzahl der schon erfolgten Wiedergaben und die Anzahl der anfangs möglichen Wiedergaben angezeigt. - Die verbleibende Anzahl der Wiedergaben nimmt bei jeder Programmwiedergabe ab. Wenn die Wiedergabe jedoch an der Stelle, an der sie zuvor angehalten wurde, wieder aufgenommen wird, nimmt die verbleibende Anzahl der Wiedergaben wegen der Resume-Funktion nicht ab.

Wiedergabe von DivX-Untertiteltext

Sie können mit diesem Gerät Untertiteltext auf einer DivX-Videodisc wiedergeben. Diese Funktion hat keinen Bezug zu den in den DivX-Standardspezifikationen spezifizierten Untertiteln und hat keinen klaren Standard.

Stellen Sie "UNTERTITEL" im Menü 1 (Disc/Wiedergabe) (⇒ 13) ein. Untertiteltypen, wie wiedergegeben werden können.

Untertiteltexte, die die folgenden Bedingungen erfüllen, können mit dem Gerät wiedergegeben werden.

• Dateiformat: MicroDVD, SubRip oder TMPlayer
• Dateierweiterung: ".SRT", ".srt", ".SUB", ".sub", ".TXT" oder ".txt"
• Dateiname: Mehr als 44 Zeichen, mit Ausnahme der Dateierweiterung
• Die DivX-Videodatei und die Untertiteltextdatei befinden sich im gleichen Ordner und die Dateinamen sind abgesehen von den Dateierweiterungen identisch.
• Falls mehrere Untertiteltextdateien im gleichen Ordner vorhanden sind, werden sie in der folgenden Vorrangreihenfolge wiedergegeben: ".srt", ".sub", ".txt"

Hinweis

• Falls der Dateiname der DivX-Videodatei im Menü Bildschirmanzeige nicht richtig angezeigt wird (der Dateiname wird als * angezeigt) oder falls die Dateigröße 256 KB überschreitet, ist es möglich, dass die Untertiteltexte nicht ordnungsgemäß wiedergegeben werden.
• Die Untertiteltexte können während des Anzeigens des Menüs oder während der Durchführung von Operationen wie Produkte nicht wiedergegeben werden.
• DivX-Videodateien, die nicht "TEXT EIN" anzeigen, weisen keinen Untertiteltext auf. Es können keine Untertiteltexte angezeigt werden. Versuchen Sie, die Spracheinstellungen zu ändern, falls die Untertiteltexte nicht ordnungsgemäß angezeigt werden (⇒ 16).

Discs, die wiedergegeben werden können

Handelsübliche Discs

Medientyp/Logo	Anmerkungen	Angegeben als
DVD-Video	Qualitativ hochwertige Video- und Musik-Discs	DVD-V
VIDEO
DVD
VIDEO
Video-CD	Musik-Discs mit Video Einschließlich SVCD (gemaß IEC62107)	VCD
COMPACT
DISC
DIGITAL VIDEO
COMPACT
DISC
SUPER VIDEO
CD	Musik-Discs	CD
COMPACT
DISC
DIGITAL AUDIO

Aufgenommene Discs

Medientyp/Logo	Formate	Angegeben als
DVD-R/RW	DVD-Videoformat	DVD-V
DVD R4.7	Version 1.1 des DVD-Video-Aufnahmeformats	DVD-VR
	MP3-Format	MP3
	JPEG-Format	JPEG
	DivX®-Format	DivX
	MPEG4-Format	MPEG4
DVD R W	DVD-Videoformat	DVD-V
DVD R DL	Version 1.2 des DVD-Video-Aufnahmeformats	DVD-VR
	DivX®-Format	DivX
R DL	+VR (+R/+RW Videoaufnahme)-Format	DVD-V
CD-R/RW	MP3-Format	MP3
	JPEG-Format	JPEG
	WMA-Format	WMA
	DivX®-Format	DivX
	MPEG4-Format	MPEG4

• Finalisieren Sie die Disc vor der Wiedergabe auf dem Gerät, auf dem sie aufgenommen wurde.
• In Abhängigkeit vom Typ der Disc, den Aufnahmebedingungen, dem Aufnahmeverfahren oder dem Verfahren der Datenerstellung (⇒ rechts, Tipps zur Erstellung von Daten-Discs) ist es in einigen Fällen möglich, dass nicht alle vorgenannten Discs wiedergegeben werden können.

Anmerkung zur Verwendung von DualDisc

Die Seite mit dem digitalen Audio-Inhalt einer DualDisc entspricht nicht den technischen Spezifikationen des Formats Compact Disc Digital Audio (CD-DA), und daher ist die Wiedergabe nicht möglich.

Discs, die nicht wiedergegeben werden können

Auf dem Markt erhältliche Blu-ray, HD DVD, AVCHD-Discs, DVD-RW-Version 1.0, DVD-Audio, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo-CD, DVD-RAM und "Chaoji-VCD" einschließlich CVD, DVD und SVCD, die nicht zu IEC62107 konform sind.

Videosysteme

• Dieses Gerät kann PAL und NTSC wiedergeben, aber Ihr Fernseher muss für das auf der Disc verwendete System geeignet sein. PAL-Discs können auf einem NTSC-Fernseher nicht ordnungsgemäß wiedergegeben werden.
• Dieses Gerät kann NTSC-Signale in PAL 60 für die Wiedergabe auf einem PAL-Fernseher konvertieren (⇒ 17, "NTSC-DISC-AUSG." im VIDEO-Menü).

Vorsichtsmaßnahmen zum Umgang mit Discs

• Bringen Sie keine Etiketten oder Aufkleber auf den Discs an. Dies kann zur Verwaltung der Aufkleber führen, wodurch die Discs unbrauchbar werden.
• Schreiben Sie nicht mit einem Kugelschreiber oder einem anderen Schreibgerät auf die beschreibbare Seite.
• Verwenden Sie keine Reinigungssprays, Benzin, Verdünner, Flüssigkeit zur Vermeidung von elektrostatischen Ladungen oder sonstige Lösungsmittel.
• Verwenden Sie keine kratzfesten Protektoren oder Abschläge.
• Verwenden Sie nicht die folgenden Discs:
• Discs, die Kleberrückstände von entfernten Etiketten oder Aufklebern aufweisen (gemietete Discs usw.).
• Stark gewölbte oder gerissene Discs.
• Discs mit unregelmäßiger Form wie durch Hitze verformte Discs.

Tipps zur Erstellung von Daten-Discs

WMA (Erweiterung:“.WMA”,“.wma”)Disc: CD-R/RW● Kompätable Kompressionsrate: zwischen 48 kbps und 320 kbps● Sie können keine WMA -Dateien mit Kopierschutz wiedergeben.

MP3 (Erweiterung:“.MP3”,“.mp3”)Disc: DVD-R/RW, CD-R/RW● Diese Geräte entwickelte keine ID3-Tags.Sampling-Frequency und Kompressionsrate:-DVD-R/RW: 11,02 kHz, 12 kHz, 22,05 kHz, 24 kHz (8 kbps bis 160 kbps), 44,1 kHz und 48 kHz (32 kbps bis 320 kbps)- CD-R/RW: 8 kHz, 11,02 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz (8 kbps bis 160 kbps), 32 kHz, 44,1 kHz und 48 kHz (32 kbps bis 320 kbps)

JPEG (Erweiterung:“.JPG”,“.jpg”,“.JPEG”,“.jpeg”)Disc: DVD-R/RW, CD-R/RW● JPEG-Dateien, die mit einer Digitalkamera gemäß dem DCF-Standard (Design rule for Camera File system) Version 1.0 aufgenommen wurde, werden wiederergegeben.- Es ist möglich, dass Dateien, die auf einem PC mit Bildbearbeitungssoftware verändert, bearbeitet oder gespeichert worden sind, nicht wiederergegeben werden.Dieses Gerät kann bewegten Bilder MOTION JPEG und vergleichbare Formate und Standbilder, die von JPEG verschiedene sind (z.B. TIFF), oder Bilder mit angehängter Audiodatei wiedergeben.

MPEG4 (Erweiterung:“.ASF”,“.asf”)Disc: DVD-R/RW, CD-R/RW● Das Aufnahmedatum kann von dem tatsächlichen Datum abweichen.

DivX (Erweiterung:“.DIVX”,“.divx”,“.AVI”,“.avi”)Disc: DVD-R/R DL/RW, CD-R/RW● DivX-Dateien, die größer als 2 GB sind oder keinen Index aufweisen, konnen mit dieserem Gerät nicht ordnungsgemäß wiederergegeben werden.Dieses Gerät unterstützt alle Auflösungen bis zu 720×480 (NTSC)/720×576 (PAL).● Sie konnen mit dieserem Gerät bis zu 8 Audio- und Untertiteltypen auswahlen.

• Unterschiede in der Anzeigereihenfolge in der Menüanzeige und der Computeranzeige sind möglich.
• Dieses Gerät kann keine Dateien wiedergeben, die mit Packet Write aufgenommen wurden.

DVD-R/RW

Die Discs müssen UDF Bridge entsprechen (UDF 1.02/ISO9660). - Dieses Gerät unterstützt kein Multi-Session. Nur die Default-Session wird wiedergegeben.

CD-R/RW

• Die Discs müssen ISO9660 Level 1 oder 2 entsprechen (mit Ausnahme von erweiterten Formaten).
• Dieses Gerät unterstützt Multi-Session, aber das Starten der Wiedergabe dauert länger, wenn die Sessions vorhanden sind. Reduzieren Sie die Anzahl der Sessions auf ein Minimum, um dies zu vermeiden.

Optionen für die Installation der Lautsprecher

Anbringung an einer Wand

Sie können alle Lautsprecher (mit Ausnahme des Subwoofers) an einer Wand anbringen.

• Die Wand oder der Pfeiler, an denen die Lautsprecher angebracht werden, sollen eine Tragkraft von 10 kg je Schraube aufweisen. Konsultieren Sie für die Anbringung der Lautsprecher an der Wand einen qualifizierten Bauunternehmer. Eine unrichtige Anbringung kann zu Beschädigungen der Wand und der Lautsprecher führen. 1. Schrauben Sie eine Schraube (nicht im Lieferumfang enthalten) in die Wand.

2. Setzen Sie den Lautsprecher mit dem Loch sicher in die Schraube ein.

Front-/Surroundlautsprecher

Mittellautsprecher

Wartung

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie nie Alkohol, Verdünner oder Benzin zum Reinigen des Gerätes.
• Lesen Sie vor der Benutzung von chemisch behandelten Tüchern aufmerksam die mitgelieferten Anweisungen.

Verwenden Sie nie handelsübliche Linsenreiniger, da sie Funktionsstörungen verursachen können. Die Reinigung der Linse ist normalerweise nicht erforderlich, dies ist jedoch von der Einsatzumgebung abhängig.

Stellen Sie sicher, dass das Disc-Fach leer ist, bevor Sie das Gerät transportieren. Anderenfalls können die Disc und das Gerät ernsthaft beschädigt werden.

Lizenzen

Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Unter Lizenz von U.S. Patenten: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 und anderen ausgestellten und anhängigen U.S. und weltweiten Patenten hergestellt. DTS und das Symbol sind eingetragene Markenzeichen und DTS Digital Surround und die DTS Logos sind Markenzeichen von DTS, Inc. Das Produkt umfasst die Software. © DTS, Inc. Alle Rechte vorbehalten.

U.S. Patent-Nr. 6.836.549, 6.381.747, 7.050.698, 6.516.132 und 5.583.936.

Die in diesem Produkt eingesetzte Copyright-Schutztechnologie ist durch US-Patente und andere Rechte zum Schutz geistigen Eigentums geschützt. Die Verwendung dieser Copyright-Schutztechnologie unterliegt der Genehmigung durch Macrovision und ist nur für den tatsächlichen Gebrauch und andere eingeschränkte Betrachtungsanwendungen vorgesehen, es sei denn, es liegt eine ausdrückliche Genehmigung durch Macrovision vor. Reverse Engineering oder Disassemblieren ist verboten.

HDMI, das HDMI-Logo und "High-Definition Multimedia Interface" sind Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.

HDAVI Control™ ist ein Markenzeichen von Panasonic Corporation.

Windows Media und das Windows-Logo sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Dieses Produkt unterliegt dem Schutz durch bestimmte Rechte an geistigem Eigentum von Microsoft Corporation und Dritten. Nutzung oder Verteilung einer derartigen Technologie außerhalb dieser Produkte ohne Erteilung einer entsprechenden Lizenz durch Microsoft, ein autorisiertes Microsoft-Tochterunternehmen oder autorisierte Dritte ist verboten.

Dieses Produkt ist unter der Bezeichnung MPEG-4 Visual Patent Portfolio License für die persönliche und nicht-kommerzielle Nutzung vonseiten eines Benutzers lizenziert, um (i) Videos in Übereinstimmung mit dem MPEG-4 Video Standard ("MPEG-4 Video") zu kodieren und/oder (ii) ein MPEG-4 Video, das von einem Benutzer für persönliche und nicht-kommerzielle Zwecke kodiert wurde und/oder von einem durch MPEG LA zur Bereitstellung von MPEG-4 Video lizenzierten Videovertreiber bereitgestellt wurde, zu dekodieren. Für andere Zwecke wird keine Lizenz gewährt und ist hierin auch nicht eingeschlossen. Weitere Informationen, auch zur Werbe-, internen und kommerziellen Verwendung und Lizenzierung, erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegla.com.

DivX® ist ein eingetragenes Warenzeichen von DivX, Inc. und wird unter Lizenz verwendet.

"Made for iPod" bedeutet, dass elektronisches Zubehör speziell für den Anschluss an den iPod konstruiert und vom Entwickler dahingehend zertifiziert wurde, dass es den Apple-Leistungsnormen entspricht.

"Works with iPhone" bedeutet, dass dieses Elektronikzubehör für den spezifischen Anschluss an iPhone entwickelt wurde und vom

Entwickler für die Leistungsstandards von Apple bescheinigt wird. Apple übernimmt keine Verantwortung für die Funktionalität dieses Geräts oder seiner Übereinstimmung mit Sicherheitsrichtlinien und gesetzlichen Vorschriften.

iPod ist ein Warenzeichen von Apple Inc., registriert in den USA und anderen Ländern.

iPhone ist ein Markenzeichen von Apple Inc.

Anleitung zur Fehlerbehebung

Bitte nehmen Sie die folgenden Kontrollen vor, bevor Sie sich an den Kundendienst wenden. Bitte wenden Sie sich an Ihren Händler, falls Sie Fragen zu den Kontrollen haben oder falls die in der folgenden Anleitung angegebenen Lösungen das Problem nicht beheben.

Stromversorgung

Kein Strom.

Schließen Sie die Wechselstromversorgung sicher an. (⇒ 7)

Das Gerät wird automatisch in die Modalität Standby umgeschaltet.

Der Sleep-Timer war in Betrieb und hat die eingestellte Zeit erreicht. (⇒ 4)

Der Strom dieses Geräts wird ausgeschaltet, wenn der Eingang für den Fernseher geändert wird.

Dies ist normal, wenn VIERA Link "HDAVI Control 4 oder später" verwendet wird. Für Einzelheiten die Betriebsanleitung des Fernsehers lesen.

Anzeigen des Geräts

Die Anzeige ist dunkel.

Wählen Sie "HELL" in "DISPLAY-DIMMER" im Menü SONSIGES aus. (⇒ 18)

"NO PLAY"

• Sie haben eine Disc eingelegt, die mit dem Gerät nicht wiedergegeben werden kann; legen Sie eine ein, die wiedergegeben werden kann. (⇒ 19)
• Sie haben eine leere Disc eingelegt.
• Sie haben eine Disc eingelegt, die nicht abgeschlossen wurde.

"NO DISC"

• Sie haben keine Disc eingelegt; legen Sie eine ein.
• Sie haben die Disc nicht richtig eingelegt; legen Sie sie richtig ein. (⇒ 11)

"OVER CURRENT ERROR"

Das USB-Gerät nimmt zu viel Leistung auf. Schalten Sie auf die Modalität "DVD/CD", entfernen Sie das USB-Gerät und schalten Sie das Gerät aus.

Der iPod/iPhone nimmt zu viel Leistung auf. Entfernen Sie den iPod/iPhone und schalten Sie das Gerät aus und wieder ein.

"F61"

Kontrollieren und korrigieren Sie den Anschluss der Lautsprecherkabel. Bitte wenden Sie sich an Ihren Händler, falls das Problem auf diese Weise nicht behoben werden kann. (⇒ 6)

"F76"

Es liegt ein Problem mit der Stromversorgung vor. Bitte wenden Sie sich an Ihren Händler.

"DVD U11"

Die Disc könnte verschmutzt sein. Wischen Sie sie sauber.

"ERROR"

Bedienungsfehler. Bitte lesen Sie erneut die Anweisungen.

"DVD H□□"

"DVD F□□□"

Steht für eine Zahl.

• Es könnte eine Störung aufgetreten sein. Die Zahl nach "H" und "F" ist vom Status des Geräts abhängig. Schalten Sie das Gerät aus und wieder ein. Schalten Sie alternativ das Gerät aus, klemmen Sie die Stromversorgung ab und schließen Sie sie dann wieder an. Notieren Sie die Wartungszahl und wenden Sie sich an den Kundendienst, falls die Wartungszahl nicht verschwindet.

"U70□"

□ steht für eine Zahl. (Die Zahl nach "U70" ist vom Status des Hauptgeräts abhängig.)

Die HDMI-Verbindung verhält sich anomal. - Das angeschlossene Gerät ist nicht HDMI-kompatibel. - Bitte verwenden Sie HDMI-Kabel mit HDMI-Logo (wie auf der Abdeckung gezeigt). - Das HDMI-Kabel ist zu lang. - Das HDMI-Kabel ist beschädigt.

"REMOTE 1" oder "REMOTE 2"

Bringen Sie die Modalitäten auf dem Hauptgerät und der Fernbedienung in Übereinstimmung. Drücken Sie in Abhängigkeit von der angezeigten Zahl ("1" oder "2") [OK]⑨ und halten Sie die Taste mit der entsprechenden Zahl ([1] oder [2]) zumindest zwei Sekunden gedrückt. (⇒ 4)

"LOADING"

• Der iPod/iPhone ist nicht bereit. Warten Sie, bis diese Anzeige verschwindet.
• Klemmen Sie den iPod/iPhone ab und dann wieder neu an. (⇒ 15)

Allgemeiner Betrieb

Keine Reaktion beim Drücken der Tasten.

• Dieses Gerät kann keine Discs wiedergeben, die von den in der Bedienungsanleitung aufgelisteten verschieden sind. (⇒ 19)
• Es ist möglich, dass das Gerät aufgrund von Blitzen, statischer Elektrizität oder sonstigen externen Faktoren nicht ordnungsgemäß arbeitet. Schalten Sie das Gerät aus und wieder ein. Schalten Sie alternativ das Gerät aus, klemmen Sie die Stromversorgung ab und schließen Sie sie dann wieder an.
• Bildung von Kondensfeuchtigkeit. Warten Sie 1 bis 2 Stunden, bis sie verdunstet ist.

Keine Reaktion beim Drücken der Tasten auf der Fernbedienung.

• Überprüfen Sie, ob die Batterien richtig eingelegt worden sind. (⇒ 7) Die Batterien sind leer. Ersetzen Sie sie durch neue. (⇒ 7)
• Richten Sie die Fernbedienung auf den Sensor für das Signal der Fernbedienung und betätigen Sie sie. (⇒ 4)

Andere Geräte reagieren auf die Fernbedienung.

Ändern Sie die Betriebsmodalität der Fernbedienung. (⇒ 4)

Das START-MENU kann nicht angezeigt werden.

Entfernen Sie die Disc und drücken Sie erneut [START]⑲.

Kein Bild oder kein Ton.

• Kontrollieren Sie den Video- oder den Lautsprecheranschluss. (⇒ 6,7)
• Überprüfen Sie die Stromversorgung und die Eingangseinstellung des angeschlossenen Geräts und des Hauptgeräts.
• Überprüfen Sie, ob etwas auf der Disc aufgezeichnet ist.

Sie haben Ihr Passwort vergessen.

Stellen Sie alle Einstellungen auf die Werksvoreinstellungen zurück. Drücken Sie bei angehaltener Disc und "DVD/CD" als Quelle [Stopp] auf dem Hauptgerät, halten Sie die Taste gedrückt und drücken Sie [≥10] auf der Fernbedienung, bis "INITIALIZED" auf dem Fernseher verschwindet. Schalten Sie das Gerät aus und wieder ein. Alle Einstellungen werden auf die Defaultwerte zurückgestellt. (Dies funktioniert nicht während der Modalitäten Programm und Random oder wenn das Menü Setup oder das Menü START angezeigt werden.)

Einige Zeichen werden nicht korrekt wiedergegeben.

Es ist möglich, dass Zeichen nicht richtig angezeigt werden, die nicht dem englischen Alphabet angehören und keine arabischen Zahlen sind.

Die Funktion VIERA Link "HDAVI Control" reagiert nicht.

In Abhängigkeit vom Zustand dieses Geräts oder des angeschlossenen Geräts kann es erforderlich sein, die gleiche Operation zu wiederholen, damit die Funktion ordnungsgemäß funktioniert. (⇒ 14)

Die Einstellung, die Sie in "TV-BILDFORMAT" (⇒ 17, VIDEO-Menü) oder "SPRACHE" (⇒ 17, DISPLAY-Menü) vorgenommen haben, funktioniert nicht.

Die Einstellungen für "TV-BILDFORMAT" 1 und "SPRACHE" 2 folgen automatisch den Informationen des Fernsehers. (⇒ 8, EINFACH-SETUP-Einstellungen)

※ 1 Bei Verwendung von VIERA Link "HDAVI Control" mit "HDAVI Control 3 oder später" kompatiblem Fernseher *2 Bei Verwendung von VIERA Link "HDAVI Control" mit "HDAVI Control 2 oder später" kompatiblem Fernseher

Disc-Betrieb

Es dauert einige Zeit, bis die Wiedergabe beginnt.

• Der Beginn der Wiedergabe kann einige Zeit dauern, wenn ein MP3-Stück Standbilddaten aufweist. Auch nach Beginn des Stücks wird die richtige Wiedergabezeit nicht angezeigt. Dies ist normal. [MP3]
• Dies ist normal bei DivX-Video. [DivX]

Während Überspringen oder Suchen erscheint eine Menüanzeige. [VCD]

Dies ist normal für Video-CDs.

Das Menü Wiedergabesteuerung erscheint nicht.

VCD mit Wiedergabesteuerung

Drücken Sie zwei Mal [■ STOP]⑥ und drücken Sie dann [▶ PLAY]⑥.

Programm- und Random-Wiedergabe funktionieren nicht. DVD-V

Diese Funktionen funktionieren mit einigen DVD-Videos nicht.

Die Wiedergabe startet nicht.

• Dieses Gerät gibt keine WMA und MPEG4 wieder, die Standbilddaten enthalten.
• Nehmen Sie bei der Wiedergabe von DivX-VOD-Inhalten auf die Homepage Bezug, auf der Sie den DivX-VOD-Inhalt erworben haben. (Beispiel: http://vod.divx.com) [DivX]
• Es ist möglich, dass die ordnungsgemäße Wiedergabe nicht möglich ist, falls eine Disc CD-DA und sonstige Formate enthält.

Keine Untertitel.

• Wiedergabe der Untertitel. ("UNTERTITEL" in Menü 1) (⇒ 13)
• In Abhängigkeit von der Disc ist es möglich, dass die Untertitel nicht wiedergegeben werden können. [DivX]

Punkt B wird automatisch eingestellt.

Das Ende einer Position wird Punkt B, wenn es erreicht wird.

Das Menü Setup kann nicht aufgerufen werden.

Wählen Sie "DVD/CD" als Quelle aus.

Ton

Der Ton ist verzerrt.

• Bei der Wiedergabe von WMA-Dateien können Geräusche auftreten.
• Bei der Verwendung der HDMI-Ausgabe kann das Audiosignal nicht über andere Anschlüsse ausgegeben werden.

Effekte funktionieren nicht.

Bei einigen Disks funktionieren einige Audioeffekte nicht oder haben eine reduzierte Auswirkung.

Während der Wiedergabe ist ein Summen hörbar.

In der Höhe des Hauptgeräts befindet sich eine Wechselstromversorgung oder eine Leuchtstoffröhre. Halten Sie andere Geräte und Kabel vom Hauptgerät fern.

Kein Ton.

• Bei der Änderung der Wiedergabegeschwindigkeit kann es zu kurzen Tonaussetzern kommen. Handelt es sich bei der Eingabequelle um Bitstream, stellen Sie die Soundeinstellungen am Fremdgerät auf PCM.
• Aufgrund der Art und Weise der Dateierstellung wird kein Audiosignal ausgegeben. [DivX]

Kein Ton vom Fernseher.

• Wenn der Fernseher nicht ARC-kompatibel ist und nur der HDMI-Anschluss verwendet wird, ist ein Extra-Tonanschluss erforderlich. (⇒ 7)
• Überprüfen Sie die Audio-Anschlüsse. Drücken Sie [RADIO, EXT-IN]⑤, um die entsprechende Quelle auszuwählen. (→ 7, 9)
• Stellen Sie bei Verwendung der HDMI-Verbindung sicher, dass "AUDIO AUS" im HDMI-Menü auf "EIN" eingestellt ist. (⇒ 17)

Kein Ton aus den Surround-Lautsprechern.

Wählen Sie mit [SURROUND] die Option "MULTI-CH". (⇒ 10)

Das Bild auf dem Fernseher wird nicht ordnungsgemäß angezeigt oder verschwindet.

• Das Gerät und der Fernseher weisen unterschiedliche Videosysteme auf. Verwenden Sie ein Multi-System- oder PAL-Fernsehgerät.
• Das auf der Disc verwendete System stimmt nicht mit dem Ihres Fernsehers überein. PAL-Discs können auf einem NTSC-Fernseher nicht ordnungsgemäß wiedergegeben werden.
• Dieses Gerät kann NTSC-Signale in PAL 60 für die Wiedergabe auf einem PAL-Fernseher konvertieren ("NTSC-DISC-AUSG." im VIDEO-Menü). (→ 17)
• Stellen Sie sicher, dass das Gerät direkt an den Fernseher angeschlossen ist und nicht über einen Videorecorder. (⇒ 7)
• Handy-Ladegeräte können Störungen verursachen.
• Verwenden Sie eine Außenantenne, falls Sie eine TV-Innenantenne verwenden.
• Das Kabel der TV-Antenne befindet sich zu nahe am Gerät. Entfernen Sie es vom Gerät.
• Ändern Sie "QUELLENWAHL" im Menü 2. DivX (⇒ 13)
• Reduzieren Sie die Anzahl an angeschlossenen Geräten.
• Stellen Sie bei Verwendung des HDMI AV OUT-Anschlusses sicher, dass keine Videoausgabe gewählt wurde, die mit dem angeschlossenen Fernseher nicht kompatibel ist. Drücken Sie [CANCEL]④ und halten Sie die Taste gedrückt, bis das Bild ordnungsgemäß angezeigt wird. (Die Ausgabe kehrt zu "480p" oder "576p" zurück.) (⇔ 13)
• Video-Bilder, die in die Auflösung 1920 × 1080 konvertiert worden sind, können von der ursprünglichen 1080p Full-HD-Quelle verschieden erscheinen. Dies ist keine Funktionsstörung des Geräts.
• Wenn das HDMI-Kabel angeschlossen ist, ist keine RGB-Ausgabe am SCART (AV)-Anschluss vorhanden. Entfernen Sie das HDMI-Kabel vom Gerät und schalten Sie es aus und wieder ein, wenn der SCART (AV)-Anschluss verwendet wird.

Die Bildgröße passt sich nicht dem Bildschirm an.

• Ändern Sie "TV-BILDFORMAT" im VIDEO-Menü. (⇒ 17)
• Verwenden Sie den Fernseher, um das Aussehen zu ändern.
• Ändern Sie die Zoom-Einstellung. ("ZOOM" im Menü 2) (⇒ 13)

Das Menü wird nicht ordnungsgemäß angezeigt.

Stellen Sie das Zoom-Verhältnis auf "NORMAL" zurück. ("ZOOM" im Menü 2) (⇒ 13)

Die Funktion Auto-Zoom funktioniert nicht ordnungsgemäß.

• Schalten Sie die Zoom-Funktion des Fernsehers aus. Die Zoom-Funktion funktioniert nicht ordnungsgemäß, vor allem bei dunklen Szenen, und es ist möglich, dass sie in Abhängigkeit vom Disc-Typ nicht funktioniert.

Bei der Wiedergabe einer PAL-Disc ist das Bild verzerrt.

Stellen Sie "ÜBERTRAGUNGSMODUS" im Menü 2 auf "AUTO" ein. (⇒ 3)

Nach Wahl von "Heimkino" in "Lautsprecher Auswahl" mit der TV-Fernbedienung, wird auch die Auswahl des TV-Eingangs geändert.

Trennen Sie das HDMI-Kabel vom Fernseher und verbinden Sie es mit einem anderen HDMI-Anschluss.

iPod/iPhone-Betrieb

Laden oder Betrieb unmöglich.

• Überprüfen Sie, ob der iPod/iPhone ordnungsgemäß angeschlossen ist. (⇒ 15)
• Die Batterie des iPod/iPhone ist leer. Laden Sie den iPod/iPhone und nehmen Sie ihn dann wieder in Betrieb.

Anzeige von Fotos/Videos des iPod/iPhones auf dem Fernseher nicht möglich.

• Überprüfen Sie die Video-Verbindung am SCART (AV)-Anschluss, an diesen Geräten, und wählen Sie "VIDEO" aus "VIDEOAUSG SCART" im VIDEO-Menü aus. (⇒ 17)
• Nehmen Sie im Menü iPod/Phone die wichtigen Einstellungen für die Ausgabe von Fotos/Videos auf dem Fernseher vor. (Bitte beachten Sie dazu die Bedienungsanleitung Ihres iPod/Phones.)

HDMI oder Progressive Video

Geisterbilder, wenn HDMI oder progressive Ausgabe eingeschaltet ist.

Dieses Problem wird durch das Verarbeitungsverfahren oder auf der DVD-Video verwendetes Material verursacht und sollte durch die Verwendung der Ausgabe "Zeilensprung" korrigiert werden. Stellen Sie bei Verwendung des HDMI AV OUT-Anschlusses "VIDEOFORMAT" im Menü 4 auf "480i" oder "576i". Oder deaktivieren Sie die HDMI AV OUT-Verbindung und verwenden Sie andere Video-Verbindungen. (⇒ 7,13)

Radio

USB

Das USB-Gerät und seine Inhalte können nicht ausgegeben werden.

• Das Format des USB-Laufwerks oder seiner Inhalte ist mit dem System nicht kompatibel. (⇒ 16)
• Es ist möglich, dass die USB-Hostfunktion mit einigen USB-Geräten nicht funktioniert.
• Es ist möglich, dass USB-Geräte mit einer Speicherkapazität von mehr als 32 GB unter einzelnen Umständen nicht funktionieren.

Langsamer Betrieb des USB-Geräts.

Große Dateigrößen oder USB-Geräte mit großem Speicher benötigen längere Zeit für das Lesen und Anzeigen auf dem Fernseher.

TV-Anzeigen

Der Betrieb wird von dem Gerät oder der Disc untersagt.

"DISC KANN NICHT IN IHRER REGION ABGESPIELT WERDEN."

Nur DVD-Video-Discs, die die gleiche Regionsnummer aufweisen oder umfassen, die auf der Rückseite angegeben wird, können mit diesem Gerät wiedergegeben werden. (→ Deckblatt)

"Kein Video"

In Abhängigkeit vom angeschlossenen iPod/iPhone ist es möglich, dass das Video-Menü auf dem Fernseher nicht verfügbar ist. Wählen Sie die Modalität iPod/iPhone-Menü (iPod/iPhone LCD) (⇔ 15) und bedienen Sie die Video-Wiedergabe über das iPod/iPhone-Menü.

VERSTÄRKERTEIL

RMS-Ausgangsleistung: Modalität Dolby Digital

Frontkanäle 125 W je Kanal (3 Ω), 1 kHz, 10% Gesamtklirrfaktor Surround-Kanäle 125 W je Kanal (3 Ω), 1 kHz, 10% Gesamtklirrfaktor Mittelkanäle 250 W je Kanal (6 Ω), 1 kHz, 10% Gesamtklirrfaktor Subwoofer-Kanäle 250 W je Kanal (6 Ω), 100 Hz, 10% Gesamtklirrfaktor RMS-Gesamtleistung in der Modalität Dolby Digital 1000 W

DIN-Ausgangsleistung: Modalität Dolby Digital

Frontkanäle 90 W je Kanal (3 Ω), 1 kHz, 1 % Gesamtklirrfaktor Surround-Kanäle 90 W je Kanal (3 Ω), 1 kHz, 1 % Gesamtklirrfaktor Mittelkanäle 115 W je Kanal (6 Ω), 1 kHz, 1 % Gesamtklirrfaktor Subwoofer-Kanäle 115 W je Kanal (6 Ω), 100 Hz, 1 % Gesamtklirrfaktor DIN-Gesamtleistung in der Modalität Dolby Digital 590 W

FM-TUNER, ANSCHLUSSTEIL

Speichervoreinstellung	FM 30 Sender
Frequenzmodulation (FM)
Frequenzbereich	87,50 MHz bis 108,00 MHz (50-kHz Schritt)
Antennenanschlüsse	75 Ω (unbalanciert)
Digitale Audioeingang
Optischer Digitaleingang	Optischer Anschluss
Sampling-Frequency	32 kHz, 44,1 kHz, 48 kHz
USB-Port
USB-Standard	USB 2.0 Full Speed
Unterstützung für	MP3 (*.mp3)
Mediendateiformate	WMA (*.wma)
	JPEG (*.jpg, *.jpeg)
	DivX (*.divx, *,*.avi)
	MPEG4 (*.asf)
Dateisystem USB-Gerät	FAT12, FAT16, FAT32
Stromversorgung USB-Port	Max. 500 mA
Bit-Rate	Bis zu 4 Mbps (DivX)

DISC-TEIL

Abgespielte Discs (8 cm oder 12 cm)

(1) DVD (DVD-Video, DivX 5, 6) (2) DVD-R (DVD-Video, DVD-VR, MP3 2.5, JPEG 4.5, MPEG4 5.7, DivX 5.6) (3) DVD-R DL (DVD-Video, DVD-VR, DivX 5, 6) (4) DVD-RW (DVD-Video, DVD-VR, MP3*2,5, JPEG*4.5, MPEG4*5.7, DivX*5.6) (5) +R / +R W (Video) (6) +R DL (Video) (7) CD, CD-R/RW (CD-DA, Video CD, SVCD 1, MP3 2.5, WMA 3.5, JPEG 4.5, MPEG4 5.7, DivX 5.6) ※1 Gemäß IEC62107 ※2 MPEG-1 Layer 3, MPEG-2 Layer 3 ※3 Windows Media Audio Ver.9.0 L3 Nicht kompatibel mit Multiple Bit Rate (MBR) ※4 Exif Ver 2.1 JPEG-Baseline-Dateien Bildauflösung: zwischen 160 × 120 und 6144 × 4096 Pixels (Subsampling 4:0:0, 4:2:0, 4:2:2 oder 4:4:4). Extrem lange und schmale Bilder können nicht wiedergegeben werden. ※5 Die kombinierte max. Anzahl von erkennbaren Audio-, Bild- und Videoinhalten und Gruppen: 4000 Audio-, Bild- und Videoinhalte und 255 Gruppen. (Mit Ausnahme des Stammordners) ※6 DivX®-Video-Wiedergabe. *7 MPEG4 mit Panasonic SD Multikameras oder DVD-Videorecordern Gemäß den SD-VIDEO Spezifizierungen (ASF-Standard)/MPEG4 (Simple Profile) Videosystem/G.726 Audiosystem aufgenommene Daten

Abnahme

Wellenlänge (DVD/CD) 655/790 nm Laserleistung CLASS 1M

Audioausgang (Disc)

Anzahl der Kanäle 5.1 Kanäle (FL, FR, C, SL, SR, SW)

VIDEO-TEIL

Videosystem

Composite-Video-Ausgang

Ausgangspegel

Anschluss

PAL625/50, PAL525/60, NTSC

1 Vp-p (75 Ω) SCART-Anschluss (1 System)

S-Video-Ausgang
Ausgangspiegel Y	1 Vp-p (75 Ω)
Ausgangspiegel C	PAL; 0,3 Vp-p (75 Ω)
	NTSC; 0,286 Vp-p (75 Ω)
Anschluss	SCART-Anschluss (1 system)
RGB-Video-Ausgang
Ausgangspiegel R	0,7 Vp-p (75 Ω)
Ausgangspiegel G	0,7 Vp-p (75 Ω)
Ausgangspiegel B	0,7 Vp-p (75 Ω)
Anschluss	SCART-Anschluss (1 system)
HDMI-AV-Ausgang
Anschluss	Steckverbindung mit 19 Kontaktstiften,Typ A
HDAVI Control	Dieses Gerät unterstützt die Funktion "HDAVI Control 5".

LAUTSPRECHERTEIL

Frontlautsprecher SB-HF480

Bauart	1 weg, 1 Laufsprechersystem (Bassreflex)
Lautsprecher
Breitband	6,5 cm Konustyp
Ausgangsschalldruckpegel	78 dB/W (1 m)
Frequenzbereich	105 Hz bis 25 kHz (-16 dB)
	130 Hz bis 22 kHz (-10 dB)
Abmessungen (B×H×T)	80 mm×119 mm×68 mm
Gewicht	0,4 kg

Surround-Lautsprecher SB-HS480

Bauart	1 weg, 1 Lautsprechersystem (Bassreflex)
Lautsprecher
Breitband	6,5 cm Konustyp
Ausgangsschalldruckpegel	78 dB/W (1 m)
Frequenzbereich	105 Hz bis 25 kHz (-16 dB)
	130 Hz bis 22 kHz (-10 dB)
Abmessungen (B×H×T)	80 mm×119 mm×68 mm
Gewicht	0,4 kg

Mittellautsprecher SB-HC480

Bauart	1 weg, 1 Lautsprecher system (Bassreflex)
Lautsprecher
Breitband	6,5 cm Konustyp
Ausgangsschalldruckpegel	79 dB/W (1 m)
Frequenzbereich	90 Hz bis 25 kHz (-16 dB)
	115 Hz bis 22 kHz (-10 dB)
Abmessungen (B×H×T)	145 mm×85 mm×71,5 mm
Gewicht	0,6 kg

Subwoofer SB-HW480

Bauart	1 weg, 1 Laufsprecher system (Bassreflex)
Lautsprecher
Woofer	16 cm Konustyp
Ausgangsschalldruckpegel	78 dB/W (1 m)
Frequenzbereich	40 Hz bis 220 Hz (-16 dB)
	45 Hz bis 180 Hz (-10 dB)
Abmessungen (B×H×T)	145 mm×289,5 mm×258 mm
Gewicht	2,8 kg

ALLGEMEIN

Stromversorgung	Wechselspannung 220 V bis 240 V, 50 Hz
Stromverbrauch	Hauptgerät 95 W
Abmessungen (B×H×T)	430 mm×54 mm×287 mm
Gewicht	Hauptgerät 2,8 kg
Betriebstemperaturbereich	0 °C bis +40 °C
Betriebsfeuchtigkeitsbereich	35 % bis 80 % Rel. Feuchte
	(keine Kondensbildung)

Stromverbrauch im Standby-Modus ca. 0,38 W

Hinweis

1 Die technischen Daten können ohne Vorankündigung Änderungen unterliegen. Das Gewicht und die Abmessungen sind Näherungswerte. 2 Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

Vorsichtsmaßnahmen

Aufstellung

Stellen Sie den Player auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Gerätes verursachen, wodurch seine Lebensdauer verkürzt wird. Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen. Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird.

Schutz des Netzkabels

Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen und unbeschädigt ist. Schlechter Anschluss und Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen.

Fassen Sie den Stecker beim Abziehen des Kabels an. Ziehen am Kabel kann einen elektrischen Schlag verursachen. Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen.

Fremdkörper

Lassen Sie keine Metallgegenstände in das Gerät fallen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz und kontaktieren Sie Ihren Händler. Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Tonstörungen auftreten, Anzeigen nicht aufleuchten, Rauch austritt, oder ein anderes Problem auftritt, das nicht in dieser Bedienungsanleitung behandelt wird, ziehen Sie das Netzkabel ab, und kontaktieren Sie Ihren Händler oder eine autorisierte Kundendienststelle. Es kann zu einem elektrischen Schlag oder einer Beschädigung des Gerätes kommen, falls das Gerät von unqualifizierten Personen repariert, zerlegt oder rekonstruiert wird.

Verlängern Sie die Lebensdauer, indem Sie das Gerät von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer

Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafen verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Cd

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

• SPANISCH
• NIEDERLÄNDISCH
• DEUTSCH

POLNISCH

HDMI-Menü

VIDEOPRIORITÄT

• EINSTELLUNGEN (⇒ 8)

DVD-VR/DATEN
