BEDIENUNGSANLEITUNG RRUS571 PANASONIC

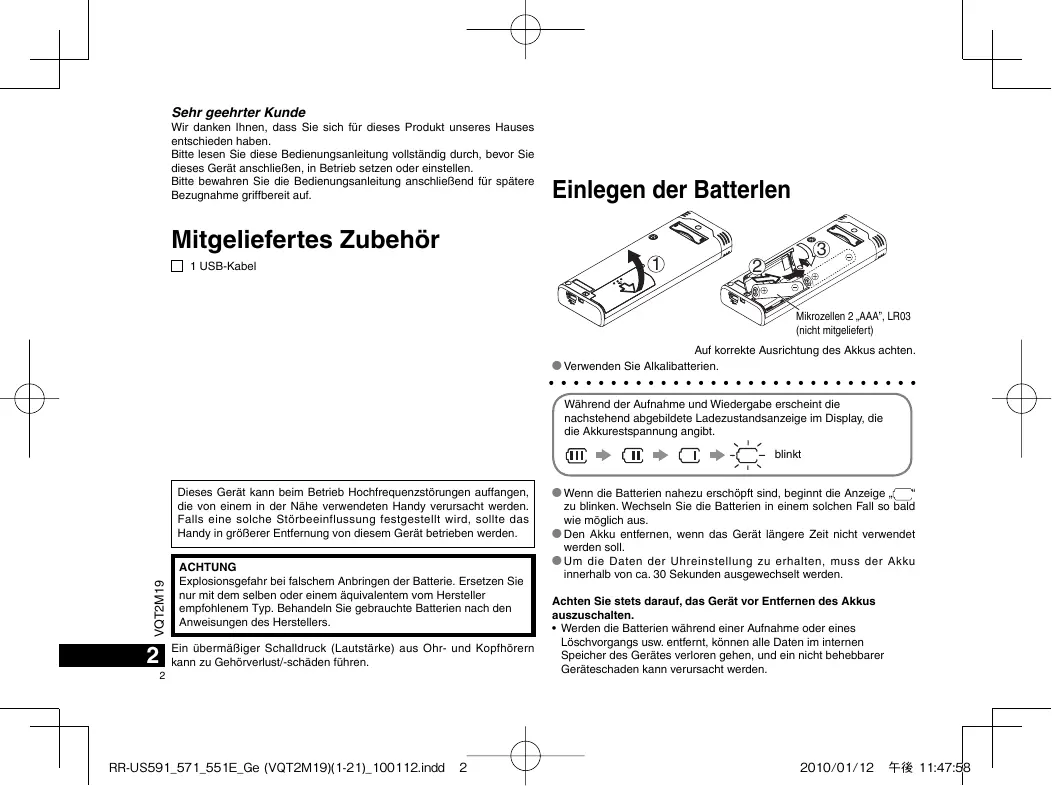

Sehr geehrter Kunde Wir danken Ihnen, dass Sie sich für dieses Produkt unseres Hauses entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie dieses Gerät anschließen, in Betrieb setzen oder einstellen. Bitte bewahren Sie die Bedienungsanleitung anschließend für spätere Bezugnahme griffbereit auf. Mitgeliefertes Zubehör 1 USB-Kabel Einlegen der Batterlen

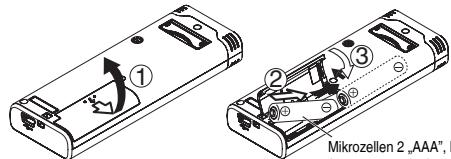

Mikrozellen 2 „AAA”, LR03 (nicht mitgeliefert) Auf korrekte Ausrichtung des Akkus achten.

• Verwenden Sie Alkalibatterien. Während der Aufnahme und Wiedergabe erscheint die nachstehend abgebildete Ladezustandsanzeige im Display, die die Akkurestspannung angibt. blinkt VQT2M19 Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

ACHTUNG Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie nur mit dem selben oder einem äquivalentem vom Hersteller empfohlenem Typ. Behandeln Sie gebrauchte Batterien nach den Anweisungen des Herstellers. Ein übermäßiger Schalldruck (Lautstärke) aus Ohr- und Kopfhörern kann zu Gehörverlust/-schäden führen.

• Wenn die Batterien nahezu erschöpft sind, beginnt die Anzeige „ zu blinken. Wechseln Sie die Batterien in einem solchen Fall so bald wie möglich aus.
• Den Akku entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll.
• Um die Daten der Uhreinstellung zu erhalten, muss der Akku innerhalb von ca. 30 Sekunden ausgewechselt werden. Achten Sie stets darauf, das Gerät vor Entfernen des Akkus auszuschalten.
• Werden die Batterien während einer Aufnahme oder eines Löschvorgangs usw. entfernt, können alle Daten im internen Speicher des Gerätes verloren gehen, und ein nicht behebbarer Geräteschaden kann verursacht werden.

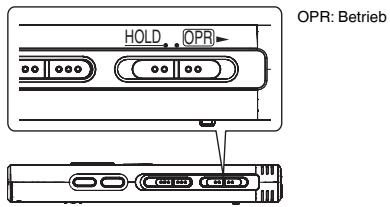

Ein- und Ausschalten des Gerätes OPERATION/HOLD-Schalter OPR: Betrieb

HOLD OPR Einstellen von Datum und Uhrzeit Wenn die Uhr beim Einschalten des Geräts noch nicht eingestellt ist (z. B. bei der “ im Display. (Im ursprünglichen Inbetriebnahme), blinkt die Anzeige „ DEUTSCH “ (blinkt)). eingeschalteten Zustand wechselt die Anzeige nach ca. 1 Minute auf „ Die Uhr dient zur Erhaltung des Aufnahmedatums. Einstellung der Timeraufnahme verwendet. Bitte zuerst die Uhrzeit einstellen. Einstellung der Timeraufnahme verwendet. Bitte zuerst die Uhrzeit einstellen. Aufnahmen sind auch dann möglich, wenn die Uhr nicht eingestellt wurde. Anstelle des Aufnahmedatums und der Aufnahmestartzeit wird jedoch „ “ angezeigt. Wenn „ “ blinkt

• Das Gerät einschalten (➜ Siehe links). Einschalten des Gerätes
• Den OPERATION/HOLD-Schalter auf die OPR Seite schieben, wonach sich das Gerät und Display-Beleuchtung einschalten. Ausschalten des Gerätes
• Den OPERATION/HOLD-Schalter auf die OPR Seite schieben und 2 Sekunden lang in dieser Stellung halten. Wenn im Stoppzustand des Gerätes ca. 15 Minuten lang kein Bedienungsvorgang ausgeführt wird, erscheint die Anzeige „ “ im Display, wonach sich das Gerät automatisch ausschaltet.
• Nach dem erstmaligen Einlegen der Batterien blinkt die Anzeige „ “ im Display, um darauf hinzuweisen, dass die Uhr eingestellt werden muss (➜ Siehe recht). HOLD-Funktion betätigen und dann q/g zur Eingabe drücken. 4 +, – zur Einstellung der Uhrzeit betätigen und dann q/g zur Eingabe drücken. Wenn die Tasten +, – gedrückt halten werden, ändern sich die Ziffern schnell fortlaufend. Wenn die Anzeige „ “ (blinkt) oder die Uhrzeiteinstellung geändert werden soll 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. HOLD-Funktion deaktiviert HOLD OPR

• Bei aktivierter HOLD-Funktion werden Tastenbetätigungen selbst bei eingeschaltetem Gerät ignoriert (die Anzeige „ “ erscheint im Display). Dies verhindert Bedienungsfehler (z. B. ein vorzeitiges Beenden der Aufnahme oder Wiedergabe).

4475AA'A)G 836/ AKPFF

“ (blinkt) oder „ 2 +, – zur Wahl von „ zur Eingabe drücken. Falls „ 3 Die Schritte “ (blinkt) erscheint. “ betätigen und dann q/g “ blinkt, q/g zur Eingabe drücken. 2 , 3 und 4 oben ausführen. VQT2M19 OPR Den Monat und das Tagesdatum auf gleiche Weise einstellen. 3 u, i zur Wahl des Formats der Uhrzeitanzeige Die Anzeige „ Aktivieren/Deaktivieren der HOLD-Funktion HOLD dann q/g zur Eingabe drücken.

• Das Gerät einschalten (➜ Siehe links).
• Drücken [STOP], um das Gerät auf Stopp zu schalten. Bei aktivierter HOLD-Funktion sind die Funktionstasten gesperrt. HOLD-Funktion aktiviert 1 q/g drücken. 2 +, – zur Einstellung der Jahreszahl betätigen und

• Um die Uhreinstellung abzubrechen, [STOP] drücken.
• Die Uhr arbeitet mit einer Ganggenauigkeit von +/– 60 Sekunden/Monat bei Raumtemperatur.
• Wenn der Akku vollständig entladen ist, wird die Uhrzeiteinstellung gelöscht. 3

Aufnahmeeinstellungen Dieses Gerät verfügt über 4 verschiedene Einstellposten, die sich auf die Aufnahmequalität beziehen. Durch Wahl einer geeigneten Kombination der Aufnahmeeinstellungen können Sie die Tonqualität der jeweiligen Aufnahmesituation optimal anpassen. Aufnahmeeinstellposten Aufnahmemodus (➜ Seite 5) Einstellungen und Anzeigen Hohe Qualität Lange Aufnahme

Umschalten der Aufnahmeposition Dieses Gerät verfügt über drei verschiedene Aufnahmepositionen: [ZOOM], [WIDE] und [MANUAL]. Bei den Positionen [ZOOM] und [WIDE] werden feste Einstellungen verwendet, während die Einstellung von [MANUAL] wunschgemäß geändert werden kann. Mit dem Mit dem Aufnahmepositions-Schalter wird zwischen den verschiedenen Aufnahmemodi umgeschaltet. Aufnahmeposition Umschalten zwischen Monaural Monaural und Stereo Stereo (➜ Seite 8)

ZOOM Mikrofonempfindlichkeit Hoch (➜ Seite 8) Normal Niedrig

WIDE Zoom-Mikrofon (➜ Seite 8)

: Keine Anzeige Zoom-Mikrofon Ein Zoom-Mikrofon Aus Die insgesamt verfügbare Aufnahmezeit (➜ Seite 20) ändert sich in Abhängigkeit vom Aufnahmemodus und der Stereo/MonauralEinstellung. Einstellungen (Anzeigen) und Situationen Unterricht, Referate usw. (Aufnehmen der Stimme einer einzigen Person). Konferenzen usw. (Aufnahme mit realistischem Ambiente).

MANUAL Diktate usw. ✽ Die Grundeinstellung [MANUAL] ist für Diktate geeignet. Die Einstellung kann nach Bedarf geändert werden (➜ Seite 8). Der Aufnahmemodus (XP, LP, SLP) kann in allen Positionen umgeschaltet werden (➜ Seite 5). VQT2M19 Ständer Wenn eine Zoom-Aufnahme bei Aufstellung des Gerätes auf einem Schreibtisch usw. ausgeführt wird, lässt sich ein stabiler Zoomeffekt erzielen, wenn der Ständer verwendet wird.

• Das Gerät einschalten (➜ Seite 3).
• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 Den Aufnahmepositions-Schalter in die gewünschte Position bringen. Den für die jeweilige Situation am besten geeigneten Aufnahmemodus wählen (➜ Seite 4). 2 Einen Ordner für die Aufnahme wählen. Bei jeder Betätigung von [FOLDER/SPEED] wird der Reihe nach zwischen den verschiedenen Ordnern umgeschaltet. Ein Ordner “ kann gewählt werden (Die Standardeinstellung ist von „ Bei Wahl von „ “ wird die Aufzeichnung automatisch im Ordner „ “ gespeichert (falls dieser Ordner bereits 99 Dateien enthält, wird der nächste Ordner mit freiem Speicherplatz verwendet.). 3 [REC/PAUSE] drücken (die Aufnahme startet). Ordner Bei diesem Gerät bezieht sich der Ausdruck [Ordner] auf eine Speicherbank, in der aufgezeichnete Dateien (bzw.Musikdateien) abgelegt werden. Bei diesem Gerät sind vier Audioordner „ sowie ein Musikordner „ “ vorhanden. Wenn Sie die einzelnen Ordner verschiedenen Aufnahmezwecken zuordnen, lassen sich die aufgezeichneten Dateien später bequem bis können bis zu 99 lokalisieren. In jedem der Audioordner von Dateien abgelegt werden. DEUTSCH Datei Die vom Anfang bis zum Ende einer Aufnahme aufgezeichneten Audiodaten werden in Form einer Datei abgespeichert. Diese gespeicherten Daten werden als „Datei“ bezeichnet. Bei jeder Betätigung Aufnahmepause Fortsetzen der Aufnahme Anzeige während der Aufnahme Leuchtet stetig. (blinkt im Pausezustand.) Die Anzeige wechselt je nach Aufnahmepegel. Bei Stereoaufnahme: Obere Segmentreihe: linker Kanal/untere Segmentreihe: rechter Kanal verstrichene Aufnahmezeit (blinkt im Pausezustand.) Einstellen des Aufnahmemodus (XP/LP/SLP)
• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „

“ (blinkt) erscheint. q/g zur Eingabe drücken. u, i zur Wahl von „XP“, „LP“ oder „SLP“ betätigen und dann q/g zur Eingabe drücken.

• Die Einstellung des Aufnahmepositions-Schalter kann zwar auch während einer Aufnahme geändert werden, doch wird die neue Einstellung erst nach Ende der laufenden Aufnahme wirksam.
• Den Aufnahmemodus nach Bedarf umschalten (➜ Siehe rechts).
• Darauf achten, das Zoom-Mikrofon und das eingebaute Mikrofon nicht mit den Fingern zu verdecken.
• Bitte beachten, dass eine Berührung dieses Gerätes mit einem Finger oder einem beliebigen Gegenstand während der Aufnahme dazu führt, dass alle durch die Berührung verursachten Geräusche über das Mikrofon aufgezeichnet werden.

4475AA'A)G 836/ AKPFF

• Wenn die Aufnahme/Wiedergabe im SLP-Modus durch Rauschen beeinträchtigt wird, verwenden Sie den XP- oder LP-Modus. VQT2M19 Beenden der Aufnahme: [STOP] drücken.

• Drücken [STOP], um das Gerät auf Stopp zu schalten.
• Einen Ordner wählen (➜ Siehe unten).
• Eine Datei zur Wiedergabe wählen (➜ Siehe unten). 1 q/g drücken (die Wiedergabe startet). Einstellen der Lautstärke Erhöhen der Lautstärke: + betätigen. Verringern der Lautstärke: – betätigen. Der Einstellbereich beträgt 0 bis 20. (Die Standardeinstellung ist 13.) Funktionen bei Wiedergabe Sprung: u, i betätigen. Wenn u während der Wiedergabe einer Datei gedrückt wird, so wird ein Sprung an den Anfang der Datei ausgeführt. Um an den Anfang der vorigen Datei zurückzukehren, u erneut innerhalb von 1 Sekunde drücken. Suchlauf rückwärts/vorwärts: u, i gedrückt halten. Stopp: q/g oder [STOP] drücken. Überprüfen der verbleibenden Aufnahmezeit [FOLDER/SPEED] während der Wiedergabe mindestens 1 Sekunde lang gedrückt halten. Die verbleibende Wiedergabezeit der laufenden Datei wird 3 Sekunden lang angezeigt.
• Während der letzten 3 Sekunden wird die verbleibende Wiedergabezeit der laufenden Datei nicht angezeigt. Mithören des Tons über Ohrhörer Einen Stereo-Ohrhörer (nicht mitgeliefert) anschließen. Steckerausführung: ø 3,5 mm Stereo Klinkenstecker Empfohlener Ohrhörer: Panasonic RP-HV250 (Typennummern-Stand: Januar 2010) Mithören des Aufnahmetons Einstellen der Lautstärke: Wahl eines Ordners Bei jeder Betätigung von [FOLDER/SPEED] wird der Reihe nach zwischen den Ordnern umgeschaltet. Die folgenden Ordner „ “, „ “, „ “, „ “ und „ “ stehen zur Auswahl. Den Ordner wählen, der die zur Wiedergabe vorgesehene Datei enthält. Stecker fest anschließen. Die Lautstärke des mitgehörten Tons kann durch Betätigen von +, – eingestellt werden, ohne den Aufnahmepegel zu beeinflussen. Wahl einer Datei u, i betätigen. Bei jeder Betätigung ändert sich die Dateinummer. VQT2M19 Dateinummer

Nach Wahl einer Datei werden die Aufnahmeinformationen unten angezeigt. Aufnahmedatum → Aufnahme-Startzeit → Aufnahmezeit

• Gesamtanzahl der Dateien im Ordner Eingebauter Lautsprecher Abhören des Wiedergabetons Während der Wiedergabe wird der Ton über den eingebauten Lautsprecher ausgegeben. In einer lauten Umgebung ist der Lautsprecherton möglicherweise schwer zu hören. In einem solchen Fall empfiehlt sich der Anschluss eines Stereo-Ohrhörers (nicht mitgeliefert).
• Nach Anschluss eines Ohrhörers wird der eingebaute Lautsprecher vom Signalweg getrennt.

Löschen aufgezeichneter Dateien Sperren aufgezeichneter

• Einen Ordner wählen (➜ Seite 6). Dateien (Dateischutz) [ERASE] während der Wiedergabe oder im

Stoppzustand drücken. u, i zur Wahl der Datei betätigen.

• ӱ Löschen einer einzigen Datei Ӳ Löschen aller Dateien eines einzigen Ordners ӳ Löschen aller Dateien der Ordner A bis D Ӵ Löschen aller Dateien aller Ordner ӵ Formatieren dieses Gerätes ӱ bis Ӵ : Gesperrte Dateien sowie Dateien, die nicht mit diesem Gerät wiedergegeben werden können, können nicht gelöscht werden.

4 u, i zur Wahl von „ q/g zur Eingabe drücken. zur Eingabe drücken. “ betätigen und dann q/g Nach beendetem Löschvorgang wird „ “ angezeigt. Der Löschvorgang kann bis zu etwa einer Minute beanspruchen. Formatierung Bei einer Formatierung de Gerätes werden alle vorhandenen Dateien gelöscht, einschließlich von gesperrten Dateien, Musikdateien und Datendateien, die von einem PC usw. übertragen wurden.

• Gelöschte Dateien können nicht wiederhergestellt werden.
• Dateien können nicht teilweise gelöscht werden.
• Drücken [STOP], um den Löschvorgang abzubrechen.
• Nach dem Löschen von Dateien werden die an diesem Gerät angezeigten Dateinummern so aktualisiert, dass die Lücke gefüllt wird.
• Wenn das Symbol „ “ in der Ladezustandsanzeige blinkt, ist kein Löschen von Daten oder Formatieren möglich. DEUTSCH Gesperrte Dateien können nicht gelöscht werden (außer bei Formatierung). Diese Funktion ermöglicht es, wichtige Dateien gegen versehentliches Löschen zu schützen.
• Einen Ordner wählen (➜ Seite 6).
• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „ “ (blinkt) erscheint. 2 +, – zur Wahl von „

“ betätigen und dann q/g zur Eingabe drücken. u, i zur Wahl der zu sperrenden Datei betätigen.

• ӱ Wahl einer einzigen Datei Ӳ Wahl aller Dateien eines einzigen Ordners ӳ Wahl aller Dateien aller Ordner 4 q/g zur Eingabe drücken. 5 u, i zur Wahl von „ “ betätigen und dann q/g zur Eingabe drücken. Die Sperre wird aktiviert. Der Sperrvorgang kann bis zu etwa einer Minute beanspruchen. Aufheben der Sperre: Führen Sie zunächst Schritt 1 bis 4 aus, und wählen Sie dann „ und Eingabe in Schritt 5 .

• [STOP] drücken, um den Einstellvorgang abzubrechen.
• Bei Wahl einer gesperrten Datei erscheint die Anzeige „

• Wenn der gewählte Ordner keine Datei enthält, erscheint die Anzeige „ nicht.
• Wenn das Symbol „ “ in der Ladezustandsanzeige blinkt, können Dateien nicht gesperrt werden. VQT2M19

Ändern der Aufnahmeeinstellungen (Mono/Stereo) Ändern der Aufnahmeeinstellungen (Zoom-Mikrofon)

• Den Aufnahmepositions-Schalter in die Stellung [MANUAL] bringen (➜ Seite 4).
• Drücken [STOP], um das Gerät auf Stopp zu schalten. Wenn „ “ eingeschaltet ist, wird Schall in der Umgebung des Mikrofons mit verringerter Lautstärke aufgezeichnet, so dass Schall direkt vor dem Mikrofon deutlicher aufgezeichnet werden kann. Bei Verwendung des Zoom-Mikrofons wird der Ton monaural aufgezeichnet. 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „ “ (blinkt) erscheint. 2 +, – zur Wahl von „

“ betätigen und dann q/g zur Eingabe drücken. “ oder „ “ betätigen u, i zur Wahl von „ und dann q/g zur Eingabe drücken.

• Den Aufnahmepositions-Schalter in die Stellung [MANUAL] bringen (➜ Seite 4).
• Auf „ “ (Monaural) einstellen (➜ Siehe links).
• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „

• [STOP] drücken, um den Einstellvorgang abzubrechen.
• Wenn „ “ gewählt und eingegeben wird, während „ eingeschaltet ist (➜ Siehe rechts), wird „ “ ausgeschaltet. (Die Anzeige „ “ verschwindet vom Display.) Ändern der Aufnahmeeinstellungen (Mikrofonempfindlichkeit)
• Den Aufnahmepositions-Schalter in die Stellung [MANUAL] bringen (➜ Seite 4).
• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „ “ (blinkt) erscheint. 2 +, – zur Wahl von „ VQT2M19

“ betätigen und dann q/g zur Eingabe drücken. zur Wahl der gewünschten Mikrofonempfindlichkeit u i betätigen und dann q/g zur Eingabe drücken. Niedrig Normal “ (blinkt) erscheint. 2 +, – zur Wahl von „

“ betätigen und dann q/g zur Eingabe drücken. “ betätigen und u, i zur Wahl von „ “ oder „ dann q/g zur Eingabe drücken.

• [STOP] drücken, um den Einstellvorgang abzubrechen.
• Wenn „ “ eingestellt ist (➜ Siehe links), steht die ZoomAufnahmefunktion nicht zur Verfügung, und der Posten „ erscheint nicht in der Menüanzeige.
• Während ein Gerät an die externe Mikrofonbuchse angeschlossen ist, steht die Zoomfunktion selbst dann nicht zur Verfügung, wenn Zoom an diesem Gerät auf On eingestellt ist.

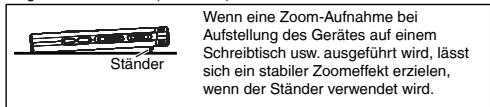

• Wenn eine Zoom-Aufnahme bei Aufstellung des Gerätes auf einem Schreibtisch usw. ausgeführt wird, empfiehlt sich der Gebrauch des Ständers (➜ Seite 4). Hoch

• [STOP] drücken, um den Einstellvorgang abzubrechen.

Wenn das Mikrofon ca. 3 Sekunden lang keinen Ton auffängt, pausiert die Aufnahme automatisch. Sobald das Mikrofon danach erneut Ton auffängt, wird die Aufnahme automatisch fortgesetzt.

• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „ “ (blinkt) erscheint. 2 +, – zur Wahl von „ “ betätigen und dann q/g zur Eingabe drücken. 3 u, i zur Wahl von „ “ betätigen und dann q/g zur Eingabe drücken. Danach erscheint die Anzeige „

Starten Sie die Aufnahme, um diese Funktion zu aktivieren. Wenn die Aufnahme bei aktivierter VAS-Funktion pausiert wird, blinken die Anzeige „ “ und die Aufnahmeanzeige. Aufheben der VAS-Funktion: Wählen Sie „ “ und Eingabe in Schritt 3 .

• Darauf achten, diese Funktion vor wichtigen Aufnahmen auszuschalten.
• [STOP] drücken, um den Einstellvorgang abzubrechen. Überprüfen der verbleibenden Aufnahmezeit 1 Halten Sie [FOLDER/SPEED] während der Aufnahme oder im Stoppzustand mindestens 1 Sekunde lang gedrückt. Die noch verfügbare Aufnahmezeit wird ca. 3 Sekunden lang angezeigt. Wenn nur noch wenig∗ freier Speicherplatz verbleibt, schaltet das Display automatisch auf die Anzeige der verbleibenden Aufnahmezeit um.
• Wenn die noch verfügbare Aufnahmezeit 1000 Stunden oder mehr “ angezeigt. (nur Modell RR-US591) beträgt, wird „ Im Stoppzustand zeigt der Balken „ “ den ungefähr verbleibenden freien Speicherplatz an. Die Länge des Balkens „ “ ändert sich der verbleibenden Aufnahmezeit entsprechend. Wenn nur noch wenig∗ freier Speicherplatz verbleibt, blinkt der Balken „ “. ∗ Wenn die verbleibende Aufnahmezeit unter 1 Stunde fällt.

4475AA'A)G 836/ AKPFF

Einstellen der Wiedergabegeschwindigkeits-Steuerfunktion Die Wiedergabegeschwindigkeit kann in 21 Stufen (zwischen 50% und 200% der Normalgeschwindigkeit) eingestellt werden. 1 [FOLDER/SPEED] während der Wiedergabe drücken. DEUTSCH Die Wiedergabegeschwindigkeits-Einstellanzeige erscheint. Die aktuelle Geschwindigkeitsstufe wird im Display durch eine zweistellige Zahl gekennzeichnet. (Nach Verlassen der WiedergabegeschwindigkeitsEinstellanzeige wechseln die Ziffern wieder auf die Anzeige der Dateinummer.) 2 u, i zur Wahl der gewünschten Wiedergabegeschwindigkeit betätigen. Nach Drücken von i erhöht sich die Wiedergabegeschwindigkeit, und das blinkende Symbol „ “ bewegt sich nach rechts. Nach Drücken von u verringert sich die Wiedergabegeschwindig keit, und das blinkende Symbol „ “ bewegt sich nach links. 3 q/g zur Eingabe drücken.

• [STOP] drücken, um den Einstellvorgang abzubrechen.
• Bei Wiedergabe mit einer anderen als der Normalgeschwindigkeit (100%) blinkt der Leuchtbalken am oberen Rand des Displays, und die Anzeige der gewählten Geschwind igkeitsstufe „SPEED “ leuchtet auf. Rauschminderung (EQ-Einstellung) Diese Funktion sorgt für eine deutlicher hörbare Wiedergabe des aufgezeichneten Tons. Bei Wahl von „ “ steht diese Funktion nicht zur Verfügung. 1 [• A-B / MENU] während der Wiedergabe mindestens 1 Sekunde lang gedrückt halten. Die EQ-Einstellungsanzeige erscheint. 2 u, i zur Wahl von „ “ „ “ oder „ “ „ “ betätigen und dann q/g zur Eingabe drücken. Bei Wahl von „ “ wird Rauschen im hohen Frequenzbereich reduziert. Bei Wahl von „ “ wird Rauschen sowohl im hohen als auch im tiefen Frequenzbereich reduziert. Nach der Einstellung wird „ “ während der Wiedergabe angezeigt. Aufheben der Rauschminderung (EQ-Einstellung): Wählen Sie „ “ und Eingabe in Schritt 2 . VQT2M19 Verhindern einer unerwünschten Aufnahme (VAS)

• [STOP] drücken, um den Einstellvorgang abzubrechen.
• Bei aktivierter Rauschminderung wird die menschliche Stimme deutlicher hörbar. Dabei werden jedoch Komponenten anderer Frequenzbereiche abgeschwächt.

Wiedergabe nach kurzem Rücklauf Wiederholwiedergabe/ Folgewiedergabe Funktion für Wiedergabe nach kurzem Rücklauf: Nach Drücken von u während der Wiedergabe wird an eine Stelle zurückgekehrt, die um ca. 5 Sekunden vor der aktuellen Position liegt, und die Wiedergabe an der betreffenden Stelle fortgesetzt. Bei jeder Betätigung von [• A-B / MENU] im Stoppzustand wird in der folgenden Reihenfolge der Reihe nach zwischen den verschiedenen Wiedergabefunktionen umgeschaltet. Anzeige „ALL“:

• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „ “ (blinkt) erscheint. 2 +, – zur Wahl von „

“ betätigen und dann q/g zur Eingabe drücken. u, i zur Wahl von „ “ betätigen und dann q/g zur Eingabe drücken. Danach erscheint die Anzeige „

Aufheben der Funktion für Wiedergabe nach kurzem Rücklauf: Wählen Sie „ “ und Eingabe in Schritt 3 . Die Dateien des gewählten Ordners werden von der gewählten Datei bis zur letzten Datei der Reihe nach wiedergegeben. Nach beendetem Abspielen der letzten Datei stoppt die Wiedergabe automatisch. (Die Standardeinstellung ist „ALL“.) Anzeige „ALL

Alle Dateien des Ordners werden wiederholt abgespielt. Keine Anzeige: Nach beendetem Abspielen der laufenden Datei stoppt die Wiedergabe automatisch. Anzeige „

Die laufende Datei wird wiederholt abgespielt.

• Eine der obigen Einstellungen wählen und dann q/g drücken, um die Wiedergabe zu starten. VQT2M19

• [STOP] drücken, um den Einstellvorgang abzubrechen.
• Während der A-B-Wiederholwiedergabe (➜ Seite 11) steht die Funktion für „Wiedergabe nach kurzem Rücklauf“ nicht zur Verfügung.

A-B-Wiederholwiedergabe Der Abschnitt zwischen dem festgelegten Startpunkt (A) und dem festgelegten Endpunkt (B) wird wiederholt abgespielt. 1 [• A-B / MENU] während der Wiedergabe drücken. Die betreffende Stelle wird als Startpunkt (A) festgelegt, und die Anzeigen „ “ (blinkt) und „ “ (leuchtet) erscheinen im Display. 2 [• A-B / MENU] am gewünschten Endpunkt (B) drücken. Die Anzeige wechselt auf „ “ (leuchtet), und der festgelegte Abschnitt wird wiederholt abgespielt. Aufheben der A-B-Wiederholwiedergabe: [• A-B / MENU] oder u, i während der Wiedergabe drücken. Oder [STOP] drücken.

• In den folgenden Situationen kann die A-B-Wiederholwiedergabe nicht eingestellt werden:
• Innerhalb von 1 Sekunde ab dem Anfang einer Datei und innerhalb von 2 Sekunden vor dem Ende der Datei
• Wenn weniger als 2 Sekunden zwischen dem Startpunkt (A) und dem Endpunkt (B) liegen
• Wird nur der Startpunkt (A) festgelegt und die Wiedergabe bis zum Ende der Datei fortgesetzt, so wird das Ende der Datei als Endpunkt (B) festgelegt, und die A-B-Wiederholwiedergabe beginnt.
• Während der A-B-Wiederholwiedergabe steht die Funktion für Wiedergabe nach kurzem Rücklauf (➜ Seite 10) nicht zur Verfügung. Aufnahme über ein externes Mikrofon

• Die Mono/Stereo-Einstellung an diesem Gerät dem jeweils DEUTSCH verwendeten Mono- oder Stereo-Mikrofon anpassen (➜ Seite 8). Stecker fest anschließen. MIC Steckerausführung: ø 3,5 mm Stereo Klinkenstecker Externes Mikrofon (nicht mitgeliefert) ӱ Den Ton aufnehmen (➜ Seite 5).
• Wenn der Aufnahmepegel zu niedrig oder zu hoch ist, stellen Sie die Mikrofonempfindlichkeit ein (➜ Seite 8).
• Bitte lesen Sie die Bedienungsanleitung des angeschlossenen Gerätes.

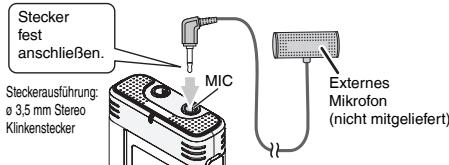

• Solange ein Gerät an die externe Mikrofonbuchse angeschlossen ist, steht die Mikrofonfunktion dieses Gerätes nicht zur Verfügung. Abschalten des Bestätigungstons
• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „ “ (blinkt) erscheint.

“ betätigen und dann q/g zur Eingabe drücken. “ betätigen und dann q/g u, i zur Wahl von „ zur Eingabe drücken. Einschalten des Bestätigungstons: Wählen Sie „ “ und Eingabe in Schritt 3 .

• [STOP] drücken, um den Einstellvorgang abzubrechen.

4475AA'A)G 836/ AKPFF

VQT2M19 2 +, – zur Wahl von „

Sicherheitsfunktion Wenn ein Passwort registriert wurde, muss dieses eingegeben werden, um eine Wiedergabe mit diesem Gerät ausführen oder dieses an einen PC anschließen zu können. Im Fall eines Verlusts oder Diebstahls des Gerätes können die aufgezeichneten Daten nicht wiedergegeben werden, und ein PC kann dieses Gerät nicht erkennen, wenn das registrierte Passwort nicht eingegeben wird. Wenn Sie Ihr Passwort vergessen haben, können Sie keine Dateien der Ordner A bis D wiedergeben. Bitte notieren Sie sich Ihr Passwort unter „NOTIZ“ (➜ Siehe unten). Registrieren des Passworts (4-stellige Zahl)

• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 [• A-B / MENU ] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „ “ (blinkt) erscheint. 2 +, – zur Wahl von „ “ betätigen und dann q/g zur Eingabe drücken. 3 u, i zur Wahl von „ “ betätigen und dann q/g zur Eingabe drücken. Die Passwort-Eingabeanzeige erscheint im Display. 4 +, – zur Wahl der ersten Ziffer betätigen und dann q/g zur Eingabe drücken. Auf die nächste Stelle weiterschalten und die zweite Ziffer eingeben. Diesen Vorgang wiederholen, um alle vier Ziffern einzugeben. (Mit u, i wird zwischen den einzelnen Eingabestellen umgeschaltet.) Nach beendeter Eingabe der 4. Ziffer wird das Passwort registriert. Daraufhin erscheint das Symbol „ “ im Display. NOTIZ Passwort VQT2M19 Wenn ein Passwort registriert wurde und q/g gedrückt wird, um eine Datei wiederzugeben, erscheint die Passwort-Eingabeanzeige im Display (➜ Siehe rechts). Freigeben der Sicherheitsverriegelung: „ Wählen Sie „ “ und Eingabe in Schritt 3 . ‟ Schritt 4 ausführen (das Passwort eingeben.).

• Um die Uhreinstellung abzubrechen, [STOP] t drücken.
• Um das Passwort zu ändern, zunächst die Sicherheitsverriegelung freigeben und dann das neue Passwort durch erneute Ausführung des Verfahrens ab Schritt 1 registrieren.

Eingeben des registrierten Passworts Schritt 4 links ausführen. (das Passwort eingeben.) g Wenn das richtige Passwort eingegeben wurde

• Daraufhin wird die Sicherheitsverriegelung vorübergehend freigegeben, und die Audiodatei kann wiedergegeben werden. (Während der vorübergehenden Freigabe der Sicherheitsverriegelung blinkt das Symbol „ “ im Display.)
• In dem Zustand wird die Sperre erneut aktiviert.

• Wenn ca. 15 Minuten lang kein Bedienvorgang ausgeführt wird und sich das Gerät im Stoppzustand ausschaltet (➜ Seite 3)
• Wenn das Gerät länger als 15 Minuten nicht bedient wird g Wenn ein falsches Passwort eingegeben wurde
• Das Gerät gibt einen Piepton ab, die Fehleranzeige „ erscheint, und danach kehrt die Passwort-Eingabeanzeige auf das Display zurück. Wenn 5 Mal nacheinander ein falsches Passwort eingegeben wurde, beendet das Gerät die Annahme der PasswortEingabe. In einem solchen Fall geben Sie das Passwort erneut im obigen Zustand ein (➜ Siehe oben). g Wenn das Passwort vergessen wurde Um das Passwort initialisieren zu können, müssen alle Dateien gelöscht werden. ӱ Die Sperre aller ggf. gesperrten Dateien in Ordner A bis D aufheben (➜ Seite 7). Ӳ Alle Dateien aus Ordner A bis D löschen (➜ Seite 7). ӳ In Schritt 3 des Abschnitts „Registrieren des Passworts (4-stellige Zahl)“ “ wählen und dann q/g zur Eingabe drücken (➜ Siehe links).

• Wenn dieses Gerät bei aktivierter Sicherheitsverriegelung an einen PC angeschlossen wird, erkennt das PC dieses Gerät nicht. Nach Anschließen des USB-Kabels erscheint die Passwort-Eingabeanzeige im Display. Das registrierte Passwort eingeben.
• Musikdateien können auch bei aktivierter Sicherheitsverriegelung aufgezeichnet und wiedergegeben werden. Diese Sicherheitsfunktion dient lediglich dazu, eine unautorisier te Wiedergabe von Dateien über ein Passwort zu verhindern, nicht über eine Verschlüsselung der Daten selbst. Der Hersteller übernimmt keinerlei Haftung für Verluste des Benutzers dieses Gerätes, die auf eine Entdeckung seines Passworts durch Unbefugte zurückzuführen sind.

Anschließen dieses Gerätes an einen PC

• Den PC im Voraus starten.
• Drücken [STOP], um das Gerät auf Stopp zu schalten.

1. Das USB-Kabel an dieses Gerät anschließen.

2. Das USB-Kabel an den PC anschließen.

• Verwenden Sie keine anderen USB Verbindungskabel außer dem beiliegenden. „ “ erscheint im Display dieses Gerätes, sobald es vom PC erkannt worden ist. Das mitgelieferte USB-Kabel verwenden. Auf keinen Fall das Kabel im Lieferumfang eines anderen Gerätes für den Anschluss verwenden. Achtung: Zum Anschließen dieses Gerätes an einen PC ausschließlich das mitgelieferte USB-Kabel mit Ferritkern verwenden. Wenn der PC dieses Gerät nicht erkennt Falls die Anzeige „ “ erscheint, das Passwort eingeben (➜ Seite 12). Falls die Anzeige „ “ im Display erscheint, dieses Gerät einmal vom Computer trennen, die Batterien auswechseln und das Gerät dann erneut an den Computer anschließen.
• Falls dieses Gerät an einen PC angeschlossen wird, wenn der Akku nicht eingesetzt bzw. der eingesetzte Akku entladen ist, kann der PC dieses Gerät nicht erkennen (➜ Seite 17). g Systemanforderungen (Betriebssystem) Windows 2000 (SP4), Windows XP und SP2, SP3, Windows Vista DEUTSCH und SP1, Windows 7 (Stand: Januar 2010)
• Einzelheiten zu den Systemanforderungen sind Seite 16 zu entnehmen. g Abtrennen des USB-Kabels Auf das Symbol (Windows 2000/Windows XP: [ ], Windows Vista/ Windows 7: [ ]) in der Taskleiste des PC doppelklicken und dann den Anweisungen folgen, die auf dem Bildschirm erscheinen, um das USB-Kabel abzutrennen. (Je nach den im Betriebssystem vorgenommenen Einstellungen erscheint dieses Symbol u.U. nicht in der Taskleiste.) Nach Abtrennen des Kabels schaltet sich das Gerät aus. g USB-Massenspeicherfunktion Dieses Gerät arbeitet als ein USB-Speichergerät und wird als das externe Speichergerät eines PC erkannt. Datendateien können vom PC übertragen und in diesem Gerät abgespeichert werden.
• Wenn das Gerät an den Computer angeschlossen ist, startet der Computer möglicherweise nicht (oder es wird kein SystemNeustart ausgeführt). Daher wird empfohlen, das USB-Kabel von diesem Gerät abzutrennen, wenn der Computer gestartet (bzw. neu gestartet) wird.
• Wenn das Gerät an den Computer angeschlossen ist und der Computer gestartet (bzw. neu gestartet) wird oder in den Bereitschaftszustand umschaltet, kann es vorkommen, dass der Computer dieses Gerät nicht erkennt. Das Gerät einmal vom Computer trennen und dann erneut anschließen, oder das Gerät nach einem System-Neustart erneut an den Computer anschließen.
• Bei gleichzeitigem Anschluss von zwei oder mehr USB-Geräten an einen einzigen Computer sowie bei Verwendung eines USBVerteilers oder USB-Verlängerungskabels ist kein einwandfreier Betrieb gewährleistet.
• Bitte schlagen Sie auch im Benutzerhandbuch des PC nach. VQT2M19 Die mit diesem Gerät aufgezeichneten Dateien können auf einen Personalcomputer kopiert werden.

Öffnen eines Ordners dieses Gerätes am PC Zurückführen von aufgezeichneten Dateien an dieses Gerät vom PC Die nachstehende Beschreibung erläutert den Gebrauch von Windows XP (Betriebssystem).

• Zunächst den Wechseldatenträger (dieses Gerät) und dann den gewünschten Audioordner (A bis D) öffnen (➜ Siehe links).

• Zunächst dieses Gerät an den PC anschließen (➜ Seite 13).

1. Eine importierte Datei markieren und diese in einen

Ordner dieses Gerätes zurückführen.

1. Zum Öffnen auf [Start] → [Arbeitsplatz] klicken.

Dieses Gerät wird als Wechseldatenträger angezeigt. Bei einem Wechseldatenträger handelt es sich um ein an den PC angeschlossenes externes Speichergerät (SD-Speicherkarte, USBSpeichergerät usw.).

2. Den Wechseldatenträger (dieses Gerät) öffnen.

Dateien müssen grundsätzlich in den Ordner zurückgeführt werden, von dem sie ursprünglich importiert wurden. Wenn Dateien in einen anderen als den Originalordner zurückgeführt werden, können sie nicht mehr mit diesem Gerät wiedergegeben werden (Sicherstellen, dass das erste Zeichen des Dateinamens (A bis D) mit dem Buchstaben des Ordnernamens (A bis D) übereinstimmt.) Die Ordner dieses Gerätes (A bis D, MUSIC) werden angezeigt.

3. Einen Ordner (A bis D) dieses Gerätes öffnen.

Die aufgezeichneten Dateien dieses Gerätes werden angezeigt. Importieren von aufgezeichneten Dateien dieses Gerätes in einen PC

• Zunächst den Wechseldatenträger (dieses Gerät) und dann den gewünschten Audioordner (A bis D) öffnen (➜ Siehe oben).

1. Die gewünschte aufgezeichnete Datei markieren und

diese dann in einen Ordner usw. am PC importieren. (Verwendung von „Kopieren“, „Drag & Drop“ usw.) VQT2M19

• Die Ordnernamen dürfen nicht geändert werden (A bis D, MUSIC). (anderenfalls können die Dateien nicht mehr wiedergegeben werden.)

• Während der Datenübertragung erscheint die Anzeige „ “ (blinkt) im Display. Während die Anzeige „ “ blinkt, darf das USB-Kabel auf keinen Fall abgetrennt werden. Anderenfalls können die Daten der Datei unbrauchbar werden, dieses Gerät kann beschädigt werden, oder alle im Gerät gespeicherten Daten können verloren gehen.
• Die Dateinamen dürfen nicht geändert werden. (anderenfalls können die Dateien nicht mehr wiedergegeben werden.)
• Bis zu jeweils 99 Dateien in Ordner A bis D können mit diesem Gerät wiedergegeben werden. Mehr als 99 Dateien können nicht mit diesem Gerät abgespielt werden.
• Wenn Unterordner in Ordner A bis D erstellt werden und aufgezeichnete Dateien in den neuen Ordnern abgelegt werden, können die betreffenden Dateien nicht mit diesem Gerät wiedergegeben werden.
• Die an dieses Gerät zurückgeführten Dateien werden in der Reihenfolge ihres Empfangs wiedergegeben.
• Die aufgezeichneten Dateien können mit dem PC wiedergegeben oder gelöscht werden.
• Dieses Gerät darf nicht mit einem PC formatiert werden. Aufbau der Dateinamen (von Dateien, die mit diesem Gerät aufgezeichnet wurden) Jeder Dateiname besteht aus [Ordnername (1 Byte, 1 Buchstabe (A bis D)) + Dateinummer (1 Byte, 3 Ziffern) + Aufnahmedatum (1 Byte, 4 Ziffern)].

MP3-Musikdateien können von einem PC an dieses Gerät übertragen werden, um den Genuss von Musik zu ermöglichen.

• Zunächst den Ordner MUSIC ( ) dieses Gerätes öffnen.

1. Eine MP3-Musikdatei oder einen Ordner, der MP3-Musikdateien enthält,

zur Übertragung an den Ordner MUSIC dieses Gerätes markieren.

• Dateien in einem Unterordner, der im Ordner MUSIC erstellt wurde, können wiedergegeben werden. Dabei ist jedoch zu beachten, dass nur die Dateien in Ordnern wiedergegeben werden können, die sich auf der 1. und 2. Unterebene befinden. Die Dateien in Ordnern auf der 3. und weiteren Unterebenen können nicht wiedergegeben werden.
• Die auf dieses Gerät heruntergeladenen Audiodateien und Ordner werden in der Reihenfolge ihres Empfangs wiedergegeben. In der unten abgebildeten Ordner-/Dateistruktur jedoch werden die Dateien in „M2“ erst nach beendetem Abspielen aller Dateien in „M1“ wiedergegeben, da die

1. Unterebene in der Reihenfolge des Herunterladens Vorrang besitzt. Selbst wenn „M1-2“ nach

„M2-1“ heruntergeladen wurde, werden die Dateien in „M1-2“ zuerst wiedergegeben.

• Dateien, die sich direkt unter einem Ordner befinden, werden zuerst wiedergegeben; selbst wenn „A.mp3“ beispielsweise zuletzt heruntergeladen wurde, wird „A.mp3“ zuerst wiedergegeben.

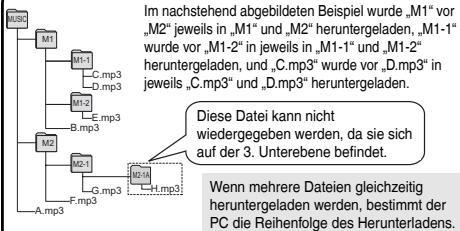

• In der unten abgebildeten Ordner-/Dateistruktur erfolgt die Wiedergabe der Dateien in der folgenden Reihenfolge an diesem Gerät: A.mp3 → B.mp3 → C.mp3 → D.mp3 → E.mp3 → F.mp3 → G.mp3. Unterordner-/Dateistruktur des Ordners MUSIC (Beispiel) MUSIC

C.mp3 D.mp3 Im nachstehend abgebildeten Beispiel wurde „M1“ vor „M2“ jeweils in „M1“ und „M2“ heruntergeladen, „M1-1“ wurde vor „M1-2“ in jeweils in „M1-1“ und „M1-2“ heruntergeladen, und „C.mp3“ wurde vor „D.mp3“ in jeweils „C.mp3“ und „D.mp3“ heruntergeladen. M1-2

Diese Datei kann nicht wiedergegeben werden, da sie sich auf der 3. Unterebene befindet. E.mp3 B.mp3

A.mp3 G.mp3 F.mp3 M2-1A H.mp3 Wenn mehrere Dateien gleichzeitig heruntergeladen werden, bestimmt der PC die Reihenfolge des Herunterladens. („M1“ usw. bezeichnen jeweils einen Ordner, „A.mp3“ usw. bezeichnen jeweils eine Datei.)

4475AA'A)G 836/ AKPFF

Wiedergeben von Musik mit diesem Gerät (Abspielen von MP3-Musikdateien mit diesem Gerät) DEUTSCH

• Trennen Sie das USB-Kabel ab (➜ Seite 13).
• Das Gerät einschalten (➜ Seite 3).
• Drücken [STOP], um das Gerät auf Stopp zu schalten. 1 [FOLDER/SPEED] zur Wahl von „ “ (Ordner MUSIC) betätigen. 2 u, i zur Wahl der Datei betätigen, die wiedergegeben werden soll. 3 q/g drücken (die Wiedergabe startet). Stopp: q/g oder [STOP] drücken.

• Einzelheiten zu den Wiedergabeverfahren sind Seite 6 zu entnehmen.
• Im Ordner „ “ können bis zu 999 Dateien wiedergegeben werden. Maximal können 999 Dateien mit diesem Gerät abgespielt werden.
• Der Datei- oder Ordnername kann nicht angezeigt werden. Angefangen mit „ “ (Dateinummer) werden aufeinanderfolgende Nummern in der Reihenfolge der Wiedergabe angezeigt.
• Dateien eines anderen Formats als MP3, z.B. Dateien der Formate WMA und AAC, können nicht wiedergegeben werden. (Die Dateinummer wird nicht im Display angezeigt.)
• MP3-Musikdateien, die mit Kopierschutz versehen sind, können nicht wiedergegeben werden.
• MP3-Musikdateien mit variable Bitrate können zwar wiedergegeben werden, doch weicht die Anzeige der verstrichenen Spielzeit möglicherweise von der tatsächlich verstrichenen Zeit ab.
• Wenn die Dauer einer einzigen Musikdatei 1.000 Stunden oder mehr beträgt, wird die verstrichene Zeit nach „ “ wie folgt angezeigt:

“ usw. (nur Modell RR-US591). VQT2M19 Wiedergeben von Musik mit diesem Gerät (Übertragen von MP3-Musikdateien an dieses Gerät)

Pflege und Gebrauch Zur Reduzierung des Risikos von HF-Einstreuungen, die durch Kopfhörer-, Ohrhörer- oder Mikrofonkabel verursacht werden können, ausschließlich geeignetes Zubehör mit einer maximalen Kabellänge von 3 Metern verwenden. g Gerät

• Betrieb und Aufstellung dieses Gerätes in der Nähe von Wärmequellen sind zu vermeiden.
• Um eine Beschädigung zu vermeiden, dieses Gerät vor Nässe (Regen, Wasser und anderen Flüssigkeiten) schützen.
• Der eingebaute Lautsprecher dieses Gerätes besitzt keine magnetische Abschirmung. Dieses Gerät nicht in unmittelbarer Nähe eines Fernsehgerätes, Personalcomputers oder anderen Gerätes aufstellen, das für elektromagnetische Einstreuungen empfindlich ist, und aufmagnetisierte Karten (z.B. Bankkarten und Monatskarten) fernhalten. VQT2M19 g Batteriehinweise

• Die Ummantelung von Batterien nicht entfernen, und keine Batterie verwenden, deren Ummantelung sich teilweise abgelöst hat.
• Beim Einlegen der Batterien die Polaritätsmarkierungen ( und ) im Inneren des Batteriefachs beachten.
• Keine Batterien unterschiedlicher Sorten oder eine gebrauchte und eine frische Batterie gemeinsam einlegen.
• Die Batterien entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll.
• Keiner Hitze aussetzen oder in die Nähe von offenen Flammen bringen.
• Lassen Sie die Batterien niemals für längere Zeit in einem Fahrzeug liegen, das direktem Sonnenlicht ausgesetzt ist und dessen Türen und Fenster geschlossen sind.
• Auf keinen Fall versuchen, herkömmliche Trockenzellen aufzuladen.
• Bei unsachgemäßem Umgang mit Batterien besteht die Gefahr eines Auslaufens von Batterieelektrolyt, was eine Beschädigung von Gegenständen, die mit dem Elektrolyt in Kontakt kommen, sowie einen Brandausbruch zur Folge haben kann. Falls Elektrolyt aus den Batterien ausgelaufen ist, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf. Wenn Elektrolyt mit Körperteilen in Kontakt gekommen ist, die betroffenen Stellen unverzüglich unter fließendem Wasser abspülen.
• Batterien „AAA“ LR03 außerhalb der Reichweite von Kleinkindern halten. Magen- und Darmverletzungen können die Folge sein, wenn eine Batterie versehentlich verschluckt wird.
• Wenn Batterien in einer Tasche mitgeführt werden, ist sorgfältig dafür zu sorgen, dass sie nicht in Berührung mit anderen Metallgegenständen, z.B. Halsketten oder Münzen, kommen können. Kontakt mit Metall kann einen Kurzschluss verursachen, der einen Brandausbruch zur Folge haben kann. Akkus sollten zur Sicherheit unterwegs stets in einem Tragebehälter mitgeführt werden. g Allergiehinweis

• Stellen Sie den Gebrauch des Gerätes ein, falls der Ohrhörer oder andere direkt mit der Haut in Berührung kommende Teile ein Gefühl von Unwohlsein verursachen. 16 • Anderenfalls kann es zu Hautausschlag und anderen allergischen Reaktionen kommen.

• Windows® 7 Starter/Home Basic/Home Premium/Professional/Ultimate Vorinstallierte Version Schnittstelle USB-Anschluss (bei Verwendung eines USB-Hub oder eines Verlängerungskabels ist der Betrieb nicht gewährleistet.) ✽ Bestimmte PCs können möglicherweise auch dann nicht verwendet werden, wenn die die obigen Systemanforderungen erfüllen. ✽ Ein einwandfreier Betrieb ist nur unter den kompatiblen Betriebssystemen gewährleistet. ✽ Bei Einsatz mit einem Betriebssystem-Upgrade ist kein einwandfreier Betrieb gewährleistet. ✽ Bei Einsatz mit selbstgebauten Computern ist kein einwandfreier Betrieb gewährleistet. ✽ Bei Verwendung von Windows Media® Player muss der PC die Systemanforderungen von Windows Media® Player erfüllen. Einzelheiten zum Windows Media® Player sind von Microsoft Corporation erhältlich. ✽ Bei „Microsoft“, „Windows“, „Windows Media“ und „Windows Vista“ handelt es sich um eingetragene Marken bzw. Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ✽ Der Einsatz von MPEG Layer-3 Audiodecodierungs-Technologie bei diesem Gerät erfolgt unter Lizenz von Fraunhofer IIS und Thomson. ✽ Bei „IBM“ und „PC/AT“ handelt es sich um eingetragene Marken von International Business Machines Corporation der Vereinigten Staaten. ✽ Bei allen anderen in diesem Dokument erwähnten System- und Produktbezeichnungen handelt es sich generell um eingetragene Marken bzw. Marken der betreffenden Unternehmen. Die Symbole ™ und ® werden in diesem Dokument nicht verwendet. ✽ Je nach der Betriebsumgebung des PC kann es vorkommen, dass Funktionsstörungen auftreten (Audiodateien/Musikdateien können z.B. nicht übertragen werden, oder die übertragenen Daten können nicht verwendet werden.) Panasonic und Panasonic-Fachhändler übernehmen keinerlei Haftung für den Verlust von Audiodaten sowie andere direkte oder Folgeschäden, die nicht auf vorsätzliche oder grobe Fahrlässigkeit auf Hersteller- bzw. Vertriebsseite zurückzuführen sind. ✽ Dieses Modell ist nicht mit IC-Recordern des TRC/ADPCM-Formats von Panasonic kompatibel. Außerdem können Dateien, die mit diesem Gerät aufgezeichnet wurden, nicht mit derartigen IC-Recordern wiedergegeben und/oder mit der Voice EditingSoftware im Lieferumfang der betreffenden IC-Recorder gelesen werden. ✽ Der mit diesem Gerät aufgezeichnete Inhalt kann ohne Verwendung von Spezial-Software direkt an einen Computer übertragen werden. Die Software (Voice Editing) gehört nicht zum Lieferumfang dieses Gerätes.

Störungsbeseitigung Bitte überprüfen Sie im Störungsfall die Hinweise der nachstehenden Tabelle, bevor Sie den Kundendienst in Anspruch nehmen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Fachhändler. DEUTSCH Störung Prüfpunkte Akku Dieses Gerät arbeitet nicht mit einem Akku, • Dieses Gerät betrachtet Batterien u.U. auch dann als verbraucht, wenn sie noch nicht vollständig der mit einem anderen Gerät einwandfrei erschöpft sind. Diese Maßnahme dient zur Sicherung der Uhreinstellung. funktioniert. Bedienung Das Gerät funktioniert nicht.

• Sicherstellen, dass der Akku korrekt eingelegt wurde.
• Bei Anschluss an einen PC kann dieses Gerät nicht über seine Bedienelemente betätigt werden. Wenn die Anzeige „ “ erscheint, kann das Gerät nicht betätigt werden.

• Die HOLD-Funktion ist aktiviert. Die HOLD-Funktion deaktivieren (➜ Seite 3). Display

“ erscheint im Display. “ erscheint im Display. “ erscheint nicht in der Menüanzeige. “ erscheint im Display.

• Bitte zuerst die Uhrzeit einstellen (➜ Seite 3).
• Der Ordner A, B, C oder D enthält bereits 99 Dateien.
• Es ist kein freier Speicherplatz vorhanden (➜ Seite 20). Nicht mehr benötigte Dateien und andere Daten als MP3-Dateien löschen (➜ Seite 7, 14).
• Wenn die Batterien nahezu erschöpft sind, erscheint die Anzeige „ “ selbst dann im Display, wenn das Gerät an einen Computer angeschlossen ist, und der Computer kann dieses Gerät nicht erkennen. Dieses Gerät einmal vom Computer trennen, die Batterien auswechseln. (Falls momentan keine Batterien eingelegt sind, legen Sie Batterien ein) (➜ Seite 2). Dann das Gerät erneut anschließen.

“ wurde eingestellt. Bei Einstellung auf „ “, erscheint „ “ in der Menüanzeige (➜ Seite 8).

• Diese Anzeige erscheint, während Daten im Gerät aktualisiert werden (z.B. nach Abtrennen dieses Gerätes vom PC, nach dem Einschalten des Gerätes usw.). Während des Einstellvorgangs erscheint die normale Anzeige im Display.

• Wenn während des Einstellvorgangs innerhalb von 60 Sekunden kein Bedienungsvorgang stattfindet, wird der Einstellvorgang abgebrochen, und die normale Anzeige erscheint im Display. Die Anzeige „ “ erscheint.

• Die Formatierung wurde mit einem Personalcomputer usw. ausgeführt, oder das Dateisystem ist beschädigt. Führen Sie die Formatierung an diesem Gerät aus (bei der Formatierung werden alle Daten gelöscht) (➜ Seite 7). Die Anzeige „ “ erscheint.

• Das Betriebsprogramm ist beschädigt. Bitte wenden Sie sich an Ihren Fachhändler. VQT2M19 Die Anzeige „ blinkt im Display.

Störungsbeseitigung Störung Prüfpunkte Display Die Anzeige „ “ erscheint.

• Es wurde versucht, eine MP3-Datei wiederzugeben, die nicht mit diesem Gerät abgespielt werden kann, oder die MP3-Datei ist defekt. Löschen Sie die MP3-Datei, die nicht abgespielt werden kann. Wenn sich das Problem nicht beseitigen lässt, ist das Dateisystem beschädigt. Führen Sie die Formatierung an diesem Gerät aus (bei der Formatierung werden alle Daten gelöscht.) (➜ Seite 7). Aufnahme Der freie Speicherplatz wurde früher als erwartet verbraucht. (Die Anzeige „ “ erscheint früher als erwartet.)

• Im Stereo/XP-Modus beträgt die verfügbare Aufnahmezeit nur etwa ein Sechzehnter der im Monaural/SLP-Modus verfügbaren Aufnahmezeit (➜ Seite 20). Die längsten Aufnahmen sind im SLP-Modus und bei Wahl von „MONO“ möglich (➜ Seite 5, 8).
• Wenn eine niedrigere Bitrate zum Rippen von Musik-CDs verwendet wird, kann eine größere Anzahl von Titeln in diesem Gerät gespeichert werden.
• Ist eine große Menge an Daten eines anderen Formats als MP3 gespeichert worden ? Nicht mehr benötigte Daten löschen (➜ Seite 14). Die Aufnahme stoppt plötzlich.

• Die VAS-Funktion hat angesprochen (➜ Seite 9). Beim Mithören des Aufnahmetons über Ohrhörer tritt Rückkopplungsheulen auf.

• Verringern der Lautstärke (➜ Seite 6).
• Für einen größeren Abstand zwischen Ohrhörer und Gerät sorgen.
• Bei Verwendung eines externen Mikrofons für einen ausreichenden Abstand zwischen einem Ohrhörer und dem externen Mikrofon sorgen. Eine Aufnahme wurde unterbrochen.

• Die Daten werden u. U. nicht aktualisiert, wenn das Gerät einer starken Erschütterung ausgesetzt (z. B. fallen gelassen) wurde oder sich die Batterien während der Aufnahme entladen.

“ erscheint an Stelle des Datums der Aufnahme.

• Die Uhr einstellen (➜ Seite 3). Die Anzeige „

• Ein externes Mikrofon wird momentan verwendet (➜ Seite 8). “ erscheint nicht. VQT2M19 Wiedergabe

Eine mit diesem Gerät aufgezeichnete Datei kann nicht wiedergegeben werden.

• Der Dateiname wurde geändert. In Ordner A bis D können nur Dateien wiedergegeben werden, deren Namen den vorgeschriebenen Aufbau aufweisen (➜ Seite 14). Die Wiedergabegeschwindigkeit ist zu hoch oder zu niedrig.

• Die Wiedergabegeschwindigkeit wurde geändert (➜ Seite 9). Die Reihenfolge der Wiedergabe hat sich geändert, nachdem Dateien, die einmal an einen PC importiert wurden, in dieses Gerät zurückgeführt worden sind.

• Dies beruht auf der Tatsache, dass Dateien, die von einem PC importiert wurden, am Ende des betreffenden Ordners abgelegt werden.

Störung Prüfpunkte DEUTSCH Wiedergabe Über den Ohrhörer wird kein Ton abgegeben, oder der Ton ist zu leise bzw. verrauscht.

• Sicherstellen, dass der Stecker bis zum Anschlag in die Buchse eingeschoben ist.
• Den Stecker reinigen. Der Klang ist verzerrt. Zu Beginn der Wiedergabe macht sich Rauschen bemerkbar.

• Die Mikrofonempfindlichkeit verringern (➜ Seite 8) oder den Abstand zur Tonquelle erhöhen. Der Lautsprecher gibt keinen Ton ab.

• Nach Anschluss eines Ohrhörers wird der Lautsprecher vom Signalweg getrennt. Geräusche machen sich bemerkbar.

• Falls ein Handy gleichzeitig mit diesem Gerät verwendet wird, für einen größeren Abstand zwischen den beiden Geräten sorgen. Der Aufnahmeton enthält so starkes Rauschen, dass die Wiedergabe schwer verständlich ist.

• Das Rauschen reduzieren (➜ Seite 9). Das Rauschen wird reduziert, so dass der Wiedergabeton deutlicher hörbar ist. Sonstiges Das Gerät lässt sich nicht einschalten.

• Die Batterien sind möglicherweise erschöpft. Wechseln Sie die Batterien aus (➜ Seite 2). Das Gerät schaltet sich selbsttätig aus.

• Wenn ca. 15 Minuten lang kein Bedienvorgang stattfindet, schaltet sich das Gerät automatisch aus. Das Gerät wird durch Schieben des OPERATION/HOLD-Schalters auf die Seite „ OPR “ eingeschaltet (➜ Seite 3). Eine Datei oder ein Ordner kann nicht gelöscht werden.

• Die Datei ist gesperrt (➜ Seite 7).
• Der Ordner ist bereits leer.
• Die Anzeige „ “ (blinkt) erscheint (➜ Seite 7). Dieses Gerät wird von einem PC nicht erkannt.

Pflege und Instandhaltung Die Außenflächen des Gerätes mit einem trockenen, weichen Tuch reinigen.

• Bei starker Verschmutzung des Gerätes ein Tuch mit Wasser anfeuchten, gründlich auswringen, die Schmutzflecken damit abwischen und anschließend mit einem trockenen Tuch nachreiben.
• Keine Lösungsmittel wie Benzol, Farbverdünner, Alkohol, Haushaltsreiniger oder chemisch behandelte Reinigungstücher usw. zur Reinigung dieses Gerätes verwenden. Derartige Substanzen können eine Verformung des Gehäuses oder ein Abblättern der Lackierung verursachen.

4475AA'A)G 836/ AKPFF

VQT2M19 Das Betriebssystem des PC ist u.U. nicht mit diesem Gerät kompatibel (➜ Seite 16). Ein Passwort wurde registriert (➜ Seite 12). Sind Batterien in das Gerät eingelegt? Falls nicht, legen Sie Batterien ein. Wenn die Restspannung des Akkus zu niedrig ist, erscheint die Anzeige „ “ im Display, und der PC kann dieses Gerät nicht erkennen (➜ Seite 17).

Technische Daten Spannungsversorgung Batterien Ein 3,0 V (2 Mikrozellen der Größe „AAA” LR03) Ton Abtastfrequenz (Stereo/Monaural) XP: 44,1 kHz/44,1 kHz LP: 22,05 kHz/16 kHz SLP: 8 kHz/8 kHz Aufnahmeformat MP3 Für Wiedergabe geeignete Bitraten (Ordner MUSIC) 8 kbit/s bis 320 kbit/s Für Wiedergabe geeignete Abtastfrequenzen (Ordner MUSIC) 8 kHz bis 48 kHz Frequenzgang (–10 dB, monaurale Aufnahme oder Wiedergabe) XP: 180 Hz bis 15.100 Hz LP: 180 Hz bis 6.700 Hz SLP: 180 Hz bis 2.900 Hz Signal-Rauschabstand des eingebauten Mikrofons 40,5 dB (XP) Filter (JIS A) USB USB2.0 (Hi-Speed) 5 V Gleichstrom / 150 mA Tonausgänge Ohrhörerbuchse ∗2 Bei Verwendung der empfohlenen Panasonic-Alkalibatterie. ∗3 Bei ausgeschaltetem Zoom-Mikrofon. ∗4 Bei Tonausgabe über Lautsprecher (Lautstärkepegel: 13, EQ: Aus, Wiedergabegeschwindigkeit: 100%). Verfügbare Standard-Aufnahmezeiten Aufnahemodus RR-US591 RR-US571 68 Std. 30 Min. 34 Std. 00 Min. Stereo LP 137 Std. 00 Min. 68 Std. 00 Min. SLP 548 Std. 20 Min. 272 Std. 10 Min. XP 137 Std. 00 Min. 68 Std. 00 Min. Monaural LP 274 Std. 10 Min. 136 Std. 00 Min. SLP 1096 Std. 50 Min. 544 Std. 20 Min. ø 3,5 mm, 16 Ω, 3 mW max. Lautsprecherausgang ø 20 mm, 8 Ω, 330 mW max. Audioeingang Externes Mikrofon ø 3,5 mm; 0,80 mV über Leistungsstecker VQT2M19 Interner Speicher RR-US591 RR-US571 4 GB

2 GB Betriebszeit (kann sich je nach Betriebsbedingungen verkürzen.) Mikrozelle (LR03, Größe Aufnahemodus Aufnahme∗3 Wiedergabe∗4 „AAA“) ca. 23 Std. ca. 35 Std. Stereo ca. 29 Std. ca. 35 Std. SLP ca. Std. ca. 35 Std. Alkalibatterie∗2 ca. 32 Std. ca. 35 Std. Monaural LP ca. 42 Std. ca. 35 Std. SLP ca. 45 Std. ca. 35 Std. RR-US551

Betriebstemperatur 0°C bis 40°C Betriebsluftfeuchtigkeit 20% bis 80% (ohne Kondensatbildung) ∗1 Der nutzbare Speicherplatz ist etwas geringer. RR-US551 16 Std. 30 Min. 33 Std. 10 Min. 133 Std. 10 Min. 33 Std. 10 Min. 66 Std. 30 Min. 266 Std. 30 Min. Bitrate 128 kbit/s 64 kbit/s 16 kbit/s 64 kbit/s 32 kbit/s 8 kbit/s Außenabmessungen max. (B × H × T) 40,4 mm × 110,6 mm × 16,8 mm Gehäuseabmessungen (B × H × T) 39,0 mm × 110,6 mm × 15,1 mm Masse Ca. 65 g mit Batterie Ca. 43 g ohne Batterie

• Änderungen der technischen Daten bleiben jederzeit vorbehalten.

–Bedeutung des nachstehend abgebildeten Symbols– Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) DEUTSCH Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung. Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit. Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union Dieses Symbol ist nur in der Europäischen Union gültig. VQT2M19 Für Geschäftskunden in der Europäischen Union
