RX-ES23 - Tragbarer Kassettenrekorder PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Tragbare Stereo-CD-Radiokassette
Marke	PANASONIC
Modell	RX-ES23
Abmessungen (B × H × T)	529 mm × 144 mm × 276 mm
Gewicht (ohne Batterien)	3,9 kg
Netzbetrieb	230-240 V AC, 50 Hz
Batteriebetrieb (Gerät)	12 V, 8 Batterien R20/LR20 (D, UM-1)
Batteriebetrieb (Speicher)	6 V, 4 Batterien R6/LR6 (AA, UM-3)
Stromverbrauch	23 W (Betrieb), 2,3 W (Bereitschaft)
Radio	FM 87,50-108,00 MHz (Schritt 50 kHz), AM 522-1629 kHz (Schritt 9 kHz)
CD-Player	CD/MP3/CD-R/RW, 8 cm/12 cm
MP3-Bitrate	32 kbps bis 320 kbps
Abtastrate	CD: 44,1 kHz, MP3: 32/44,1/48 kHz
Kassettenlaufwerk	Stereo, AC-Band-System, Frequenzbereich 50-14000 Hz (Normalband)
Lautsprecher	2 × 8 cm, 2,7 Ω
Kopfhörerausgang	3,5 mm Klinkenstecker (16-32 Ω)
Hauptfunktionen	Radio FM/AM, CD/MP3-Player, Kassettenplayer/-rekorder, Timer (Wiedergabe/Aufnahme/Bereitschaft), 4 Klangqualitätsmodi, 3D-Sound-Virtualizer
Pflege	Außenreinigung mit weichem, trockenem Tuch; Kopfreinigung alle 10 Stunden mit Reinigungskassette
Sicherheit	Nicht dem Regen aussetzen, Lüftungsschlitze nicht blockieren, Gehäuse nicht öffnen (Laserrisiko), Verwendung in gemäßigtem Klima
Mitgeliefertes Zubehör	Fernbedienung (N2QAHB000048), Netzkabel AC
Reparatur	Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen; Deckel nicht öffnen

Häufig gestellte Fragen - RX-ES23 PANASONIC

Wie stelle ich die Uhr ein?

Schalten Sie das Gerät ein, drücken Sie CLOCK/TIMER bis "CLOCK" angezeigt wird. Drehen Sie dann das Rad TIME/PRESET TUNE oder verwenden Sie die Tasten -/◀◀ und ▶▶/+ zum Einstellen der Uhr. Bestätigen Sie durch erneutes Drücken von CLOCK/TIMER.

Wie nehme ich eine CD auf Kassette auf?

Legen Sie eine Kassette mit intakter Aufnahmelasche ein. Drücken Sie ▲ DECK, um das Laufwerk zu öffnen, und legen Sie die Kassette ein. Drücken Sie ■ TAPE/CD, um in den CD-Modus zu wechseln. Drücken Sie ●/II, um die Aufnahme zu starten. Die CD-Wiedergabe und die Aufnahme beginnen gleichzeitig.

Was tun, wenn die CD nicht abgespielt wird?

Stellen Sie sicher, dass das CD-Etikett nach oben zeigt. Warten Sie 1 Stunde, falls sich Kondenswasser gebildet hat. Reinigen Sie die CD mit einem weichen, trockenen Tuch. Ersetzen Sie die CD, wenn sie zerkratzt, verbogen oder nicht standardmäßig ist.

Wie reinige ich die Tonköpfe des Kassettenlaufwerks?

Verwenden Sie alle 10 Stunden eine Reinigungskassette (nicht im Lieferumfang). Dies gewährleistet eine optimale Klangqualität bei Wiedergabe und Aufnahme.

Wie verwende ich den Wiedergabe-Timer?

Stellen Sie zuerst die Uhr ein. Drücken Sie CLOCK/TIMER, um "ON ⏻ PLAY" auszuwählen. Stellen Sie die Start- und Endzeit ein. Drücken Sie PLAY/REC, um den Timer zu aktivieren, und schalten Sie das Gerät aus. Das Gerät schaltet sich zur programmierten Zeit ein.

Was bedeutet die Anzeige "U01"?

Die Anzeige "U01" bedeutet, dass die Batterien leer sind. Ersetzen Sie alle Batterien durch neue oder verwenden Sie das Netzteil.

Wie stelle ich Radiosender als Presets ein?

Stellen Sie den gewünschten Sender mit REW/-/◀◀ oder ▶▶/+/FF ein. Drücken Sie •MEMORY•CLEAR, wählen Sie dann mit dem Rad oder den Zifferntasten eine Preset-Nummer. Drücken Sie erneut •MEMORY•CLEAR, um zu speichern.

Wie verwende ich den Sound-Virtualizer?

Der Sound-Virtualizer erzeugt einen dreidimensionalen Klangeffekt. Nur über die Fernbedienung: Drücken Sie S.VIRTUALIZER zum Aktivieren. Drücken Sie erneut zum Deaktivieren. Der Effekt hängt von der abgespielten Quelle ab.

Kann ich wiederaufladbare Batterien verwenden?

Nein, verwenden Sie nur nicht wiederaufladbare Batterien des Typs R20/LR20 (D) für die Hauptstromversorgung und R6/LR6 (AA) für den Speicher. Wiederaufladbare Batterien können das Gerät beschädigen.

Wie wechsle ich die Speicherbatterien?

Schließen Sie das Gerät zuerst an das Netz an. Öffnen Sie das Fach und ersetzen Sie die vier Batterien R6/LR6 (AA). Achten Sie auf die Polarität. Die Speicherbatterien bewahren die Einstellungen von Uhr, Timer und Presets.

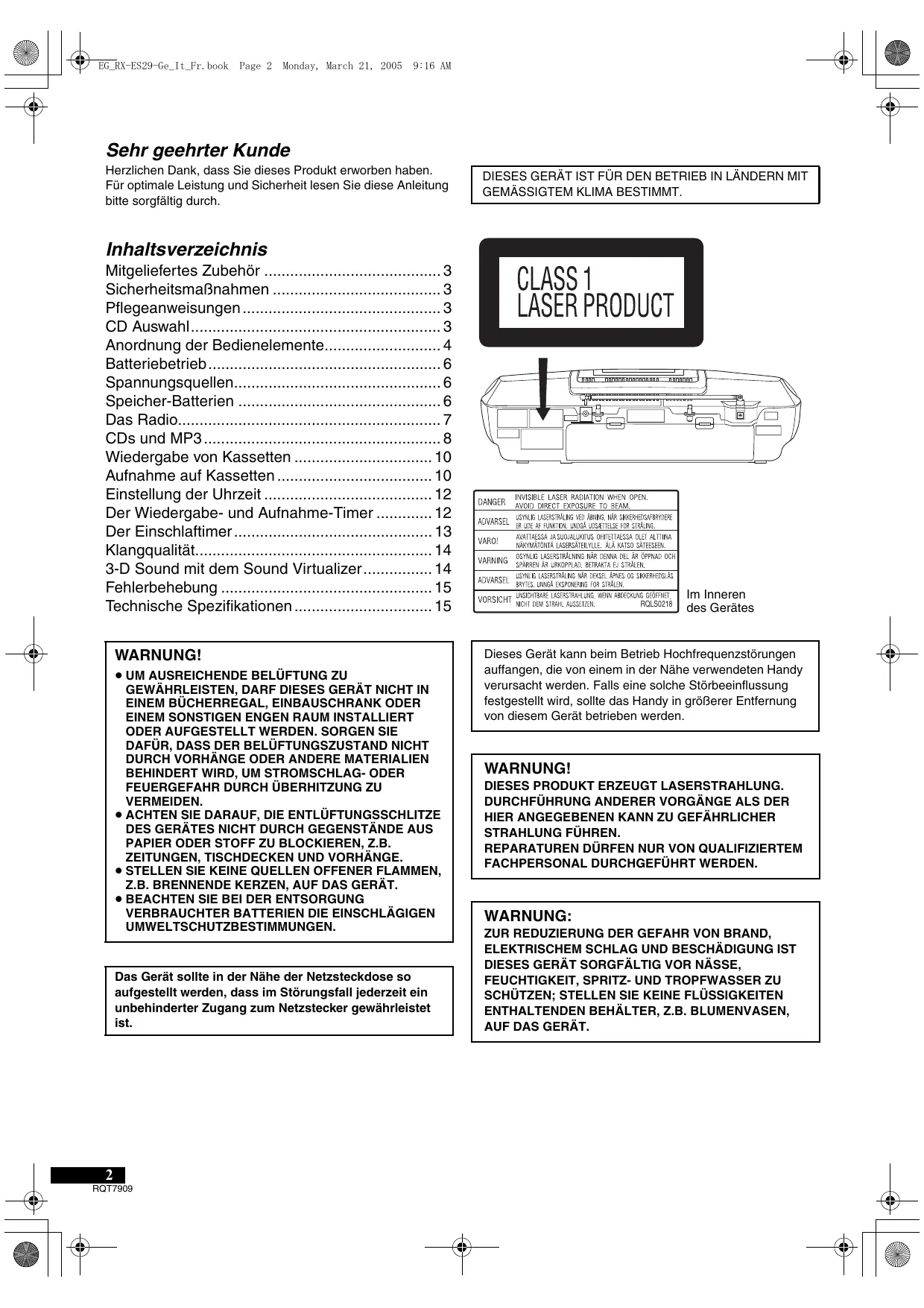

BEDIENUNGSANLEITUNG RX-ES23 PANASONIC

Tragbare CD-Stereoanlage

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Produkt anschließen, in Betrieb nehmen oder einrichten. Bewahren Sie diese Anleitung für spätere Hilfestellung auf.

Herzlichen Dank, dass Sie dieses Produkt erworben haben. Für optimale Leistung und Sicherheit lesen Sie diese Anleitung bitte sorgfältig durch.

Inhaltsverzeichnis

Mitgeliefertes Zubehör 3

Sicherheitsmaßnahmen 3

Pflegeanweisungen 3

CD Auswahl....3

Anordnung der Bedienelemente.... 4

Batteriebetrieb....6

Spannungsquellen....6

Speicher-Batterien 6

Das Radio....7

CDs und MP3....8

Wiedergabe von Kassetten 10

Aufnahme auf Kassetten....10

Einstellung der Uhrzeit 12

Der Wiedergabe- und Aufnahme-Timer ..... 12

Der Einschlaftimer 13

Klangqualität....14

3-D Sound mit dem Sound Virtualizer....14

Fehlerbehebung 15

Technische Spezifikationen 15

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

Im Inneren des Gerätes

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.
• BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

Das Gerät sollte in der Nähe der Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN.

REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG IST DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; STELLEN SIE KEINE FLÜSSIGKEITEN ENTHALTENDEN BEHÄLTER, Z.B. BLUMENVASEN, AUF DAS GERÄT.

Mitgeliefertes Zubehör

Bitte prüfen Sie das mitgelieferte Zubehör auf Vollständigkeit. Verwenden Sie die Zahlen in Klammern bei der Bestellung von Ersatzteilen.

□ Fernbedienung (N2QAHB000048)....1 Stck.

□ Netzkabel ....1 Stck.

Hinweis:

- Das mitgelieferte Netzkabel ist ausschließlich für den Gebrauch mit diesem Gerät bestimmt. Auf keinen Fall für andere Geräte verwenden.

Sicherheitsmaßnahmen

• Vermeiden Sie Betrieb und Positionierung des Gerätes in der Nähe von Wärmequellen. Lassen Sie das Gerät nicht für längere Zeit in einem Fahrzeug zurück, das mit geschlossenen Türen und Fenstern in der prallen Sonne abgestellt ist, da dies zu Verformungen des Gehäuses führen kann.
• Schützen Sie das Netzkabel vor Einschnitten, Kratzern oder beschädigten Anschlüssen, da diese zu Bränden oder elektrischen Schlägen führen können. Vermeiden Sie starkes Ziehen, Verbiegen und Reißen am Kabel.
• Ziehen Sie das Netzkabel immer am Stecker und niemals am Kabel selbst aus der Steckdose. Dies kann ebenfalls zu einem elektrischen Schlag oder dauerhafter Beschädigung des Gerätes führen.
• Betreiben Sie dieses Gerät nicht an einer Steckdose in einem Badezimmer oder einem anderen feuchten Raum, da dort die Gefahr eines elektrischen Schlages besteht.
• Wenn das Gerät nicht in Betrieb ist, sollte das Netzkabel aus der Steckdose entfernt werden.

Pflegeanweisungen

Bei Verschmutzung der Außenflächen

Um das Gerät zu reinigen, wischen Sie es mit einem weichen, trockenen Tuch ab.

• Verwenden Sie zur Reinigung auf keinen Fall Alkohol, Farbverdünner oder Benzin.
• Vor der Verwendung eines chemischen Reinigungstuchs, lesen Sie dessen Verwendungsvorschriften sorgfältig durch.

Für optimale Klangqualität

Reinigen Sie die Tonköpfe des Kassettendecks jeweils nach 10 Betriebsstunden, um stets die optimale Klangqualität bei Wiedergabe und Aufnahme zu gewährleisten.

Verwenden Sie dazu eine Reinigungskassette (separat erhältlich).

Pflege von Kassetten

• Die Bänder von Kassetten mit über 100 Minuten sind sehr dünn und können reißen oder sich im Abspielmechanismus verfangen.
• Lockere Bänder können sich im Mechanismus verhaken und sollten gespannt werden, bevor die Kassette abgespielt wird.
• Endlosbänder können sich bei falscher Verwendung in den beweglichen Teilen des Kassettendecks verwickeln.

CD Auswahl

Wählen Sie CDs mit diesem Emblem: (A). Dieses Gerät kann Audio-CD-Rs und Audio-CD-RWs im CD-DA (Digital Audio) Format abspielen, die nach der Aufzeichnung A

finalisiert worden sind (durch diesen Vorgang können CD-R/CD-RW-Player diese Audio-CD-Rs und Audio-CD-RWs abspielen). Manche CD-Rs oder CD-RWs können je nach den Bedingungen bei der Aufzeichnung nicht abgespielt werden.

Vermeiden Sie es

• CDs in ungewöhnlichen Formen zu verwenden.
- CDs mit lose angebrachten Etiketten oder Aufklebern zu verwenden oder CDs abzuspielen, bei denen Klebstoff unterhalb der Aufkleber austritt oder Kleberrückstände nach Entfernung von Etiketten auf der Oberfläche der Disc zurückgeblieben sind.
- kratzfeste Beschichtungen oder Zubehör jeder Art an CDs anzubringen.
• CDs zu beschriften.
- CDs mit Flüssigkeiten zu reinigen. (Verschmutzte CDs nur mit einem weichen, trockenen Tuch abwischen.)
- mit Hilfe von handelsüblichen Etikettdruckern beklebte CDs zu verwenden.

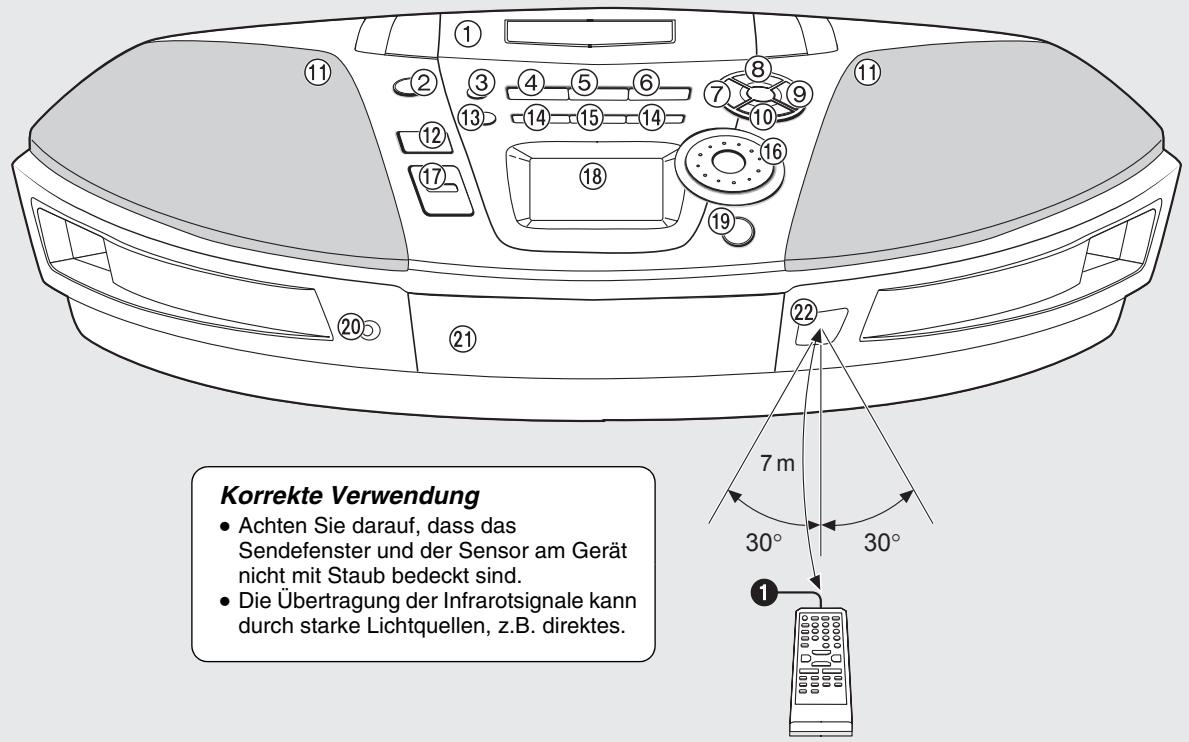

Anordnung der Bedienelemente

Hauptgerät

① Kassettendeck
② Auswurftaste für Kassettenteil (▲ DECK) ...... (→ 10)

- Drücken Sie [▲ DECK], um das Kassettenfach zu öffnen. (Das Gerät schaltet sich ein.)

Legen Sie eine Kassette ein und schließen Sie das Fach von Hand.

③ Aufnahme-/Aufnahmepause-Taste (●/■)...... (→ 10, 11)
④ Wiedergabetaste (▶ TAPE) ...... (→ 10)

- Drücken Sie [▶TAPE], um die Wiedergabe zu starten.

⑤ Taste zur Bandwahl (TUNER BAND)....(→ 7)

- Drücken Sie [TUNER BAND], um "FM" (UKW) oder "AM" (MW) auszuwählen.

⑥ CD-Wiedergabe-/Pausetaste (CD ▶/II)....(→ 8, 9)

• Drücken Sie [CD ▶/III], um die Wiedergabe zu starten. Die Wiedergabe läuft bis zum Ende der CD und hält dann an.
• Drücken Sie [CD ▶/III], um eine laufende Wiedergabe anzuhalten.

Drücken Sie erneut, um die Wiedergabe wieder aufzunehmen.

⑦ CD-Aufnahmebetriebsmodus-Taste (CD REC MODE)......(→ 11)
⑧ Wiedergabetimer-/Aufnahmetimer-Taste ( play/REC) ...... (→ 13)

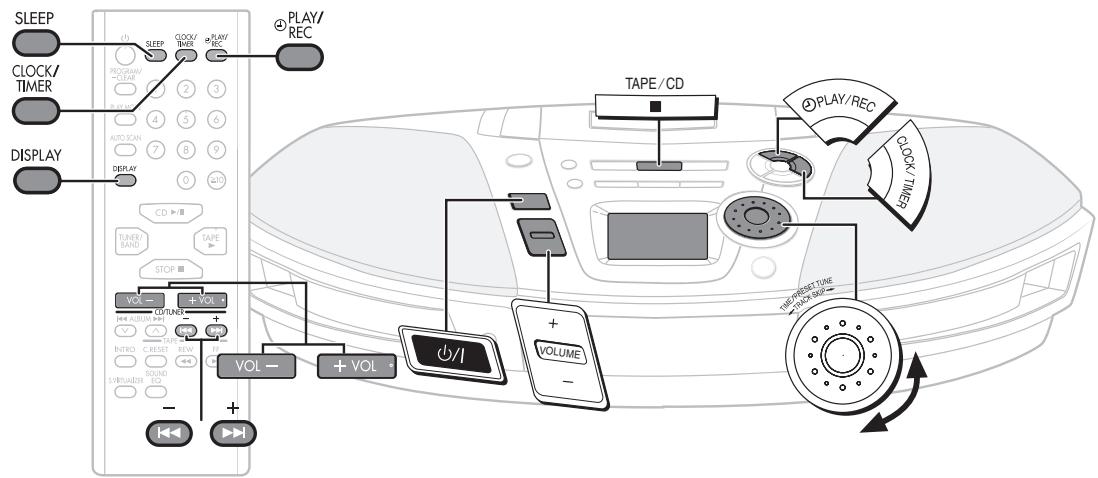

⑨ Uhrzeit-/Timer-Taste (CLOCK/TIMER)......(→ 12, 13)
⑩ CD Programmier-/Löschtaste, Senderwahltasten (• MEMORY - CLEAR) ......(→ 7, 9)

⑪ Lautsprecher Hinweis:

- Diese Lautsprecher haben keine magnetische Abschirmung. Stellen Sie sie nicht in die Nähe von Fernsehgeräten, PCs oder anderen Geräten, die von Magnetfeldern beeinflusst werden können.

⑫ Standby-/Ein-Taste (⏻/I)
Drücken Sie diese Taste, um das Gerät von normalem Betrieb in den Standby-Modus zu schalten oder umgekehrt. Im Standby-Modus hat das Gerät immer noch einen geringen Stromverbrauch.

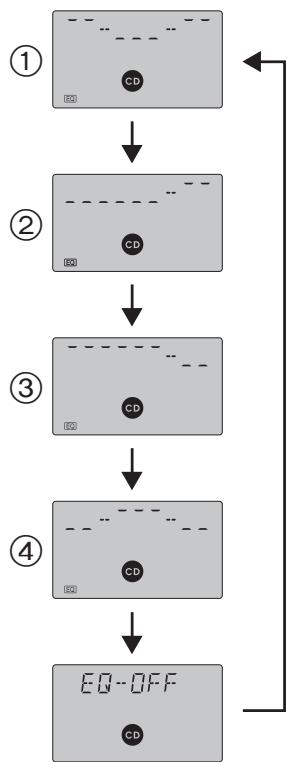

⑬ Sound-Equalizer Taste (SOUND EQ)......(→ 14)

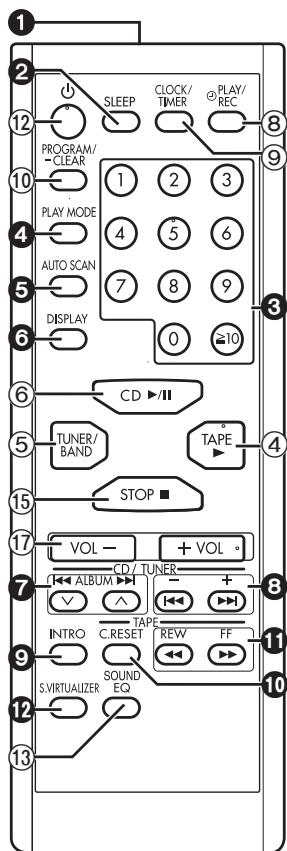

Fernbedienung

① Übertragungsfenster
Zielen Sie auf den Empfänger, vermeiden Sie Hindernisse, bis zu einer Reichweite von 7 Meter direkt frontal vor dem Gerät.
② Taste für Einschlaftimer (SLEEP)....(→ 13)
③ Zifferntasten....(→ 7, 8, 9)
④ CD/MP3 Wiedergabemodus-/FM Modus-Taste (PLAY MODE)....(→ 7, 8, 9, 11)
⑤ Auto-Scan-Taste (AUTO SCAN)....(→ 7)
⑥ Displayauswahl-Taste (DISPLAY)....(→ 10, 12)

- Drücken Sie [DISPLAY], um die Uhrzeit auf dem Display anzuzeigen ⑱.

⑦ Voreingestellte Senderwahl-/Albumsprung-Tasten (∨/|◄◄ ALBUM, ALBUM►►|/∧)......(→ 7, 8)
⑧ Tasten für Tuning/CD-Titelsprung, Suchen/MP3 Titelsprung/Uhrzeit, Timereinstellung (−/|◀◀, ▶▶|/+ ) ...... (→ 7, 8, 9, 12)
9 MP3 Intro-Wiedergabetaste (INTRO)....(→ 9)
10 Bandzählwerk-Rückstelltaste (C.RESET)...... (→ 10)

- Drücken Sie [C.RESET], um das Bandzählwerk zurückzustellen.

Der Zähler springt auf "000" zurück.

11 Rückspul-/Schneller Vorlauf-Tasten (◄◄/REW, ►►/FF)...... (→ 10)
12 Sound Virtualizer Taste (S.VIRTUALIZER) ...... (→ 14)

Bei Netzbetrieb des Gerätes haben die Tasten ④ die gleichen Funktionen wie die entsprechenden Tasten am Hauptgerät. Um eine vorzeitige Entladung der Batterien zu verhindern, kann das Gerät bei Batteriebetrieb nicht über die Fernbedienung eingeschaltet werden.

⑭ Tasten für Tuning/CD-Suchlauf und Rückspulen/Schneller Vorlauf (REW/-/◀◀, ▶▶/+FF).....(→ 7, 8, 10)
⑮ CD/Kassettenmoduswahl-/Stopp-Taste (■ TAPE/CD) ...... (→ 8, 9, 10, 11)

- Drücken Sie [■ TAPE/CD], um die Wiedergabe anzuhalten.

⑯ Zeiteinstellungs-, Senderwahl-/CD-Titelwahlrad (TIME/PRESET TUNE ← TRACK SKIP →)....(→ 7, 8, 9, 11, 12)
⑰ Lautstärkereglertasten (+, – VOLUME)...... (→ 7, 8, 10)

- Drücken Sie [+, -VOLUME] , um die gewünschte Lautstärke für CD, Tuner oder Kassette einzustellen.

⑱ Display

z.B. CD

⑲ Taste zum Öffnen/Schließen des CD-Faches (▲ CD)....(→ 8, 11)

- Drücken Sie [▲ CD], um das CD-Fach zu öffnen. (Das Gerät schaltet sich ein.) Legen Sie eine CD ein und drücken Sie [▲ CD], um das Fach zu schließen.

⑳ Standby-Anzeige (⏻) (RX-ES29)

Bei Netzbetrieb des Gerätes leuchtet diese Anzeige im Standby-Modus auf und erlischt, wenn das Gerät eingeschaltet wird.

Standby-/Ein-Anzeige (⏻/I) (RX-ES23)

Die Anzeige leuchtet grün, wenn das Gerät eingeschaltet ist. Bei Netzbetrieb dient diese Anzeige als Verbindungsanzeige für den Netzanschluss. (Die Farbe der Anzeige wird rot, wenn das Gerät ausgeschaltet wird.)

②1 CD Fach
②2 Sensor für Fernbedienungssignal (SENSOR)

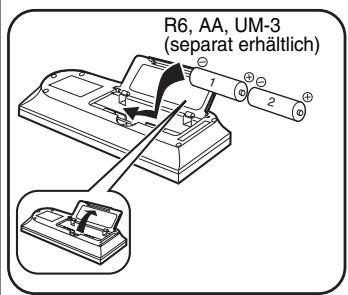

Batterien

So einlegen, dass die Pole (+ und −) zu den Markierungen an der Fernbedienung passen.

Entfernen Sie die Batterien, wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird. Bewahren Sie sie an einem kühlen, dunklen Ort auf. Wenn das Gerät nicht mehr auf die Fernbedienung reagiert, selbst wenn man diese direkt vor die Frontabdeckung hält, müssen die Batterien ersetzt werden.

Vermeiden Sie es

• schwere Objekte auf die Fernbedienung zu stellen.
  • die Fernbedienung auseinander zu nehmen.
• Flüssigkeiten über die Fernbedienung laufen zu lassen.

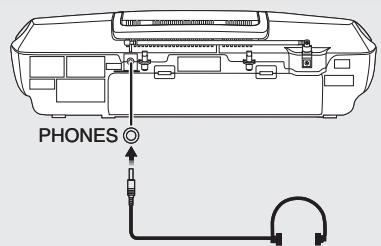

Verwendung von Kopfhörern (separat erhältlich)

Verringern Sie die Lautstärke, bevor Sie Kopfhörer anschließen.

Anschlusstyp: 3,5 mm Stereo

Hinweis:

- Vermeiden Sie es, über längere Zeiträume Kopfhörer zu verwenden, um Hörschäden zu vermeiden.

Batteriebetrieb

• Wenn das Gerät längere Zeit nicht verwendet oder ausschließlich über Netzspannung betrieben werden soll, entfernen Sie unbedingt alle Batterien, um ein Auslaufen von Elektrolyt zu vermeiden.
• Achten Sie auf die korrekte Ausrichtung der Pole (+ und –) beim Einlegen der Batterien.
• Verwenden Sie keine alten und neuen Batterien oder Batterien verschiedener Hersteller gleichzeitig in einem Gerät.
• Versuchen Sie auf keinen Fall, normale Batterien aufzuladen.
• Erhitzen oder zerlegen Sie die Batterien nicht. Vermeiden Sie Kontakt mit offenen Flammen oder Wasser.
• Bewahren Sie Batterien nicht zusammen mit Metallgegenständen wie Halsketten auf.
• Keine Akkus verwenden.
• Verwenden Sie keine Batterien, deren Ummantelung sich teilweise gelöst hat.
• Verbrauchte Batterien sachgerecht entsorgen.

Bei unsachgemäßem Umgang mit Batterien können andere Gegenstände oder das Gerät beschädigt werden und es besteht die Gefahr eines Brandes aufgrund eines Kurzschlusses oder Auslaufens von Elektrolyt.

Falls Elektrolyt aus den Batterien ausgetreten ist, nehmen Sie bitte Verbindung mit Ihrem Fachhändler auf. Bei Kontakt mit Haut, die betroffenen Körperstellen sofort unter fließendem Wasser abspülen.

Spannungsquellen

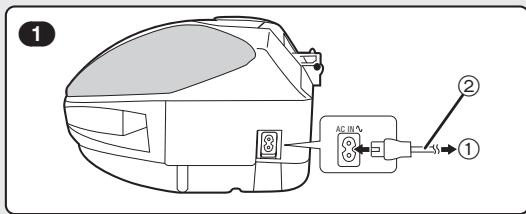

Netzbetrieb 1

Schließen Sie das mitgelieferte Netzkabel an.

①: Steckdose

②: Netzkabel (mitgeliefert)

Batteriebetrieb (separat erhältlich) 2

Für Batteriebetrieb trennen Sie das Netzkabel vom Gerät. Bei Batteriebetrieb kann die Fernbedienung nicht zum Einschalten des Gerätes verwendet werden.

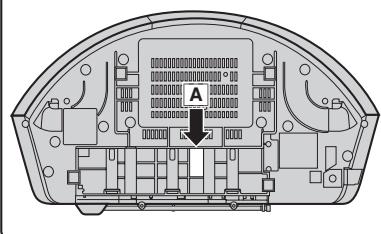

Entfernen der Batterien A

Öffnen Sie das Batteriefach, stecken Sie einen Finger in die Aussparung an der Unterseite des Gerätes und drücken Sie die Batterien nach oben heraus.

Batterielebensdauer

“☐” blinkt im Display, wenn die Batterien erschöpft sind. Danach schaltet sich das Gerät aus, und “U01” erscheint im Display.

Speicher-Batterien

Die Speicher-Batterien dienen dazu, den Speicherinhalt (Uhrzeit/Timer/CD/Radioeinstellungen) bei einer Unterbrechung der Stromversorgung zu erhalten. Diese Batterien dienen nicht zur Stromversorgung des Gerätes selbst.

* Speicher-Batterien sind nicht enthalten.

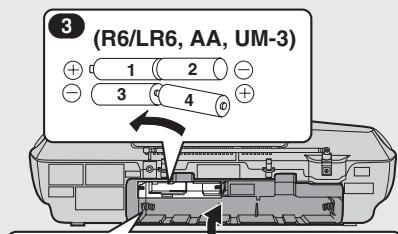

Auswechseln der Batterien 3

• Die Speicher-Batterien halten ungefähr ein Jahr.
- Schließen Sie das Gerät vor dem Wechsel der Batterien an die Stromversorgung an.
- Um die Lebensdauer der Speicher-Batterien zu verlängern, achten Sie stets darauf, [⚡/l] das Gerät auszuschalten, bevor Sie das Gerät vom Netz trennen oder die Batterien zur Stromversorgung auswechseln.

Entfernen der Batterien 4

Heben Sie das negative Ende der Batterie Nr. 4 an, um die Batterien zu entfernen.

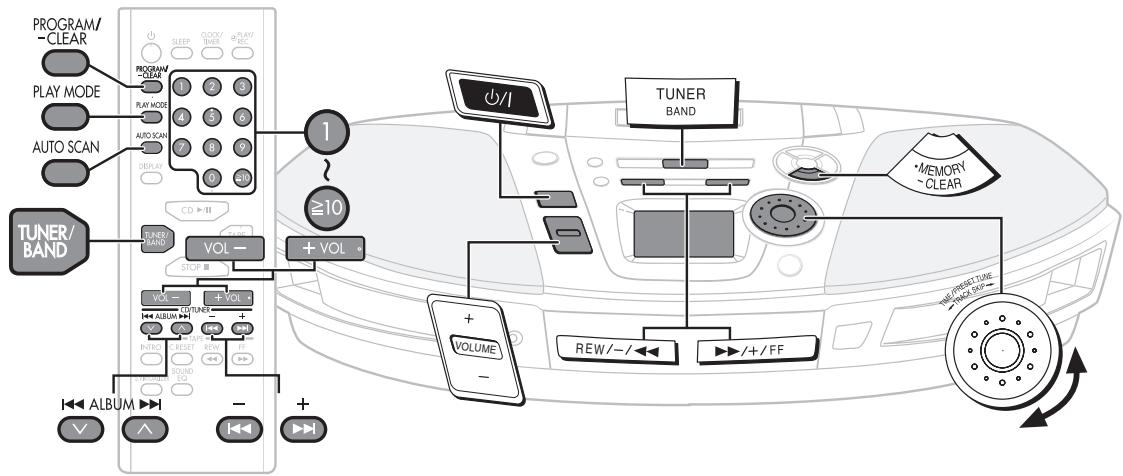

Das Radio

Vorbereitungen:

• Bei Verwendung von Batterien, drücken Sie [6/1].
• Drücken Sie [TUNER BAND], um "FM" (UKW) oder "AM" (MW) auszuwählen.

Manuelle Sendersuche

1 Drücken Sie [REW/-/◄◄] oder [►►/+FF], um einen Sender auszuwählen.

Für automatische Sendersuche Drücken und halten Sie [REW/−/◄◄] oder [►►/+FF], bis der Frequenzlauf beginnt.

• Die automatische Sendersuche wird unterbrochen, wenn der Empfang zu stark gestört ist.
• Um die automatische Sendersuche abzubrechen, drücken Sie [REW/-/◀◀] oder [▶▶/+FF] erneut.

2 Drücken Sie [+, – VOLUME] um die Lautstärke anzupassen.

Verwendung der Sender-Anspielsuche

Sie können nach einem Sender suchen, während alle auf dem Wellenbereich zu empfangenden Sender jeweils 8 Sekunden angespielt werden.

1 Drücken Sie [AUTO SCAN].
2 Drücken Sie [AUTO SCAN], wenn Sie den gewünschten Sender gefunden haben.

Die Anspielsuche endet, wenn die ursprüngliche Frequenz wieder erreicht wird. Um während des Suchlaufs abzubrechen, drücken Sie [AUTO SCAN].

Zur Verbesserung der FM (UKW) Klangqualität

Drücken Sie [PLAY MODE], bis “MONO” auf dem Display erscheint.

Der Tuner schaltet auf mono-auralen Empfang um und bei Sendern, die nur schwach empfangen werden, wird Rauschen unterdrückt.

Drücken Sie erneut [PLAY MODE], um den Modus aufzuheben.

• Verbessern der Empfangsqualität

FM : Ändern Sie Länge und Ausrichtung der Antenne.

AM : Drehen Sie das Gerät, um die optimale Ausrichtung zu finden.

- Der AM (MW) Empfang wird kurz unterbrochen, wenn [▲ DECK] gedrückt wird.

- Um die Empfangsqualität zu verbessern, wenn das Gerät in einem Gebäude oder einem Fahrzeug betrieben wird, platzieren Sie es in der Nähe eines Fensters.

Einstellung der Senderwahltasten

Sie können bis zu 16 Sender im FM (UKW) und AM (MW) Band voreinstellen.

1 Drücken Sie [REW/-/◀◀] oder [▶▶/+FF] um auf den gewünschten Sender zu schalten.
2 Drücken Sie [•MEMORY-CLEAR].
3 So lange "PGM" blinkt Drehen Sie [TIME/PRESET TUNE ← TRACK SKIP →], um den Speicherplatz auszuwählen und drücken Sie [•MEMORY • CLEAR] oder drücken Sie auf der Fernbedienung die Zifferntaste, um den Speicherplatz auszuwählen.

- Für die Speicherplätze 1 bis 9 drücken Sie die entsprechende Ziffer.

- Für die Speicherplätze 10 bis 16 drücken Sie zuerst [≥10] und dann die zwei Ziffern.

Wenn "PGM" während der Speicherplatzwahl aus geht, beginnen Sie wieder bei Schritt 1.

Auswahl der Speicherplätze

Drehen Sie [TIME/PRESET TUNE ← TRACK SKIP →] um den Speicherplatz auszuwählen oder drücken Sie auf der Fernbedienung die Zifferntasten, um den Speicherplatz auszuwählen.

Verwendung der Speicherplatz-Anspielsuche

Sie können nach einem Sender suchen, während alle voreingestellten Sender jeweils 8 Sekunden angespielt werden.

1 Drücken und halten Sie [V/|◄◄ ALBUM] oder [ALBUM ►►|/∧] bis "PS" auf dem Display erscheint.
2 Drücken Sie [V/|◄◄ ALBUM] oder [ALBUM ►►|/∧], wenn Sie den gewünschten Speicherplatz gefunden haben.

Die Speicherplatz-Anspielsuche endet, nachdem jeder Speicherplatz einmal angespielt wurde. Um während des Suchlaufs abzubrechen, drücken Sie [V/|◄◄ ALBUM] oder [ALBUM ►►|/∧].

Überspringen eines Speicherplatzes,

1 Wählen Sie den gewünschten Sender.
2 Drücken Sie [• MEMORY • CLEAR].
3 So lange “PGM” blinkt Drehen Sie [TIME/PRESET TUNE←TRACK SKIP→] bis die Anzeige “—” erscheint.
4 Drücken Sie [•MEMORY•CLEAR].

Auswahl des übersprungenen Speicherplatzes, Drücken Sie die Zifferntasten.

Wiedergabe einer Disc CD-DA MP3

1 Drücken Sie [▲ CD], um das CD-Fach zu öffnen.

(Das Gerät schaltet sich ein.)

• Die beschriftete Seite muss nach oben zeigen (→ rechts).
- Legen Sie eine CD ein und drücken Sie [▲ CD], um das Fach zu schließen.

2 Drücken Sie [CD ▶/II], um die Wiedergabe zu starten.

Die Wiedergabe läuft bis zum Ende der CD und endet dann. Beim Abspielen von MP3 Dateien, wird "MP3" angezeigt.

A: Titelnummer
B: Abgelaufene Spielzeit

3 Drücken Sie [+, – VOLUME], um die Lautstärke anzupassen.

One Touch-Wiedergabe (bei Netzbetrieb)

Wenn eine CD eingelegt ist, drücken Sie [CD ▶/III].

Funktion	Bedienung
Wiedergabe beenden	Drücken Sie [■ TAPE/CD].
Wiedergabe anhalten	Drücken Sie [CD ▶/■] während der Wiedergabe.
Titel überspringen*	Drehen Sie [TIME/PRESET TUNE ←TRACK SKIP→] im Uhrzeigersinn (vorwärts) oder gegen den Uhrzeigersinn (rückwärts). Drücken Sie auf der Fernbedienung [-/|◀◀] oder [▶▶|/+].
Titel-Durchlauf CD-DA	Drücken und halten Sie [REW/-/◀◀] oder [▶▶|+/FF] während der Wiedergabe. An der Fernbedienung drücken und halten Sie [-/|◀◀] oder [▶▶|/+] während der Wiedergabe.
Album überspringen MP3 *	Drücken Sie [REW/-/◀◀] oder [▶▶|+/FF]. An der Fernbedienung drücken Sie [V/|◀◀ ALBUM] oder [ALBUM ▶▶|/∧].

* Für Titelsprung und Albumsprung, Drücken Sie [CD ▶/■■] um die Wiedergabe im Stopp-Modus zu beginnen.

Hinweis:

- Betreiben Sie das Gerät nicht in Reichweite von Radios und Fernsehgeräten, wenn Störungen auftreten.

Erweiterte CD-und MP3 Funktionen

Vorbereitungen:

Drücken Sie [■ TAPE/CD], um in den CD-Modus zu wechseln.

Nur Fernbedienung

Direktzugriff-Wiedergabe CD-DA MP3

• Die Wiedergabe beginnt mit einem gewählten Titel.
- Drücken Sie die Zifferntasten, um den gewünschten Titel auszuwählen und die Wiedergabe zu starten.

Für zweistellige Zahlen: drücken Sie [≥10] einmal, gefolgt von den 2 Ziffern.

Für dreistellige Zahlen: drücken Sie [≥10] zweimal, gefolgt von den 3 Ziffern.

Wiederholung und Zufallswiedergabe CD-DA

• Wiederholung : spielt alle Titel oder einen Titel wiederholt ab.
• Zufallswiedergabe: spielt jeden Titel einmal in zufälliger Reihenfolge ab.

Drücken Sie [PLAY MODE] um den gewünschten Modus auszuwählen.

• Drücken Sie [CD ▶/I I], um die Wiedergabe zu beginnen, wenn Sie sich im Stopp-Modus befinden.
• Die Zufallswiedergabe kann nur im Stopp-Modus gewählt werden.
• Der Wiedergabemodus kann auch abgebrochen werden, wenn das CD-Fach geöffnet wird.

Funktion	Bedienung
Wiederholung des gewünschten Titels	Drücken Sie [PLAY MODE] tzur Wahl von “1-☐”.
Wiederholung programmierter Titel	1 Beginnen Sie mit der Programm-Wiedergabe. (→ 9)
	2 Drücken Sie [PLAY MODE] zur Wahl von “☐”.
Wiederholung abbrechen	Drücken Sie [PLAY MODE], bis “1-☐” und “☐” gelöscht sind.
Zufallswiedergabe abbrechen	Drücken Sie [PLAY MODE] zum Löschen von “RANDOM”. Wenn während der Wiedergabe abgebrochen wird, fährt die Wiedergabe normal bis zum Ende der CD fort.

Hinweise: (Für Zufallswiedergabe)

• Die Zufallswiedergabe kann nicht zusammen mit der Programmwiedergabe verwendet werden.
• Ein Suchlauf kann in den momentan wiedergegebenen Titeln erfolgen.
• Während der Wiedergabe können Sie keine Titel mit den Zifferntasten auswählen oder zu Titeln springen, die bereits wiedergegeben wurden.

Wiederholung und Album-Wiedergabe MP3

Wiedergabe (ALBUM) oder Wiederholungswiedergabe (ALBUM) von Titeln können nur im gewählten Album erfolgen.

Drücken Sie [PLAY MODE] vor oder während der Wiedergabe, um den gewünschten Modus auszuwählen.

• (ALBUM): alle Titel im gewählten Album einmal wiedergeben.
• (ALBUM): alle Titel im gewählten Album wiederholt wiedergeben.
• Sie können ein anderes Album mit Album überspringen auswählen.
• Sie können die Zufallswiedergabe nicht bei MP3s verwenden.

MP3 Intro-Wiedergabe

Intro-Funktionen ermöglichen es Ihnen, den ersten Titel aller Alben für jeweils 10 Sekunden im Stopp-Modus wiederzugeben.

Drücken Sie [INTRO], um die Intro-Wiedergabe zu starten.

Die Intro-Funktion wird nach Anspielen des ersten Titels des letzten Albums der Disc abgebrochen. Um während der Wiedergabe abzubrechen, drücken Sie [INTRO] oder [■ TAPE/CD].

Dieses Gerät kann MP3s wiedergeben, eine Kompressionsmethode für Audiodaten ohne Beeinträchtigung der Qualität.

Erstellen von MP3 Dateien zur Wiedergabe mit diesem Gerät

Disc-Format: ISO9660 Level 1 und Level 2 (außer für erweiterte Formate)

Titelnamen und Albumnamen werden auf diesem Gerät nicht angezeigt.

Einschränkungen für MP3

• Dieses Gerät ist kompatibel mit Multi-Session, wenn es jedoch viele Sessions gibt, dauert es länger, bis die Wiedergabe startet. Halten Sie daher die Anzahl der Sessions so gering wie möglich.
• Dieses Gerät kann keine Dateien wiedergeben, die mit Packet Write aufgezeichnet wurden.
• Wenn eine CD im CD-ROM Format MP3 Dateien und auch andere Dateien enthält, können nur die MP3 Dateien wiedergegeben werden.
• Je nachdem, wie Sie MP3 Dateien erstellen, kann es sein, dass diese nicht in der Reihenfolge abgespielt werden, wie Sie sie sortiert haben, oder dass sie gar nicht wiedergegeben werden können.

MPEG Layer-3 Audio-Dekodierungstechnologie mit Lizenz von Fraunhofer IIS und Thomson Multimedia.

Programmwiedergabe CD-DA MP3

Sie können bis zu 24 Titel programmieren.

Am Hauptgerät

Vorbereitungen:

Drücken Sie [■ TAPE/CD], um in den CD Stopp-Modus zu wechseln.

1 Drehen Sie [TIME/PRESET TUNE←TRACK SKIP→], um den Titel auszuwählen.
2 Drücken Sie [·MEMORY-CLEAR].

©: Programmierter Titel

D: Wiedergabereihenfolge

3 Wiederholen Sie die Schritte 1 und 2, um andere Titel zu programmieren.

4 Drücken Sie [CD ▶/III], um die Wiedergabe zu starten.

An der Fernbedienung

Vorbereitungen:

Drücken Sie [STOP ■], um in den CD Stopp-Modus zu schalten.

1 Drücken Sie [PROGRAM/-CLEAR]. "PGM" erscheint auf dem Display.
2 Drücken Sie die Zifferntaste(n), um den gewünschten Titel auszuwählen.

Für zweistellige Zahlen: drücken Sie [≥10] einmal, gefolgt von den 2 Ziffern.

Für dreistellige Zahlen: drücken Sie [≥10] zweimal, gefolgt von den 3 Ziffern.

Wiederholen Sie diesen Schritt, um andere Titel zu programmieren.

3 Drücken Sie [CD ▶/III], um die Wiedergabe zu starten.

Das Programm bleibt gespeichert, auch wenn die Wiedergabe angehalten oder das Gerät ausgeschaltet wird. "Cd-P" für CD-DA oder "P" für MP3 erscheint, wenn die Wiedergabe angehalten wird, um anzuzeigen, dass der Inhalt noch im Speicher ist.

Funktion	Bedienung
Abbruch*	Drücken und halten Sie[•MEMORY•CLEAR] CD Stopp-Modus bis “CLEAR” angezeigt wird.Drücken und halten Sie auf der Fernbedienung [PROGRAM/•CLEAR].
Überprüfen des Programminhalts (während “Cd-P” für CD-DA oder “P” für MP3 angezeigt wird)	Drehen Sie [TIME/PRESET TUNE←TRACK SKIP→].An der Fernbedienung drücken Sie [-/|◀◀] oder [▶▶|/+].

* Der Modus kann auch abgebrochen werden, wenn das CD-Fach geöffnet wird.

Hinweise:

• “FULL” wird angezeigt, wenn 24 Titel einprogrammiert wurden.
• “— —:— —” wird angezeigt CD-DA Sie können weiter programmieren und Titel wiedergeben, wenn die Gesamtwiedergabezeit des Programms 200 Minuten überschreitet.

z.B. MP3

Wiedergabe von Kassetten

1 Drücken Sie [▲ DECK], um das Kassettenfach zu öffnen.

(Das Gerät schaltet sich ein.) Legen Sie eine Kassette ein und schließen Sie das Fach von Hand.

A: Die abzuspielende Seite zeigt nach oben.
B: Legen Sie die Kassette mit dem freiliegenden Band auf Sie hin ausgerichtet ein.

2 Drücken Sie [▶TAPE], um die Wiedergabe zu starten.
3 Drücken Sie [+, – VOLUME], um die Lautstärke anzupassen.

Funktion	Bedienung
Wiedergabe beenden	Drücken Sie [■ TAPE/CD].
One Touch Wiedergabe starten*	Drücken Sie [▶TAPE], wenn Sie eine Kassette eingelegt haben.
Schneller Vorlauf	Drücken Sie [▶▶/+FF]. Drücken Sie auf der Fernbedienung [▶▶/FF].
Rückspulen	Drücken Sie [REW/--/◀◀]. Drücken Sie auf der Fernbedienung [◀◀/REW].

* bei Netzbetrieb.

Aufnahme auf Kassetten

Vor der Aufnahme

Hinweise:

• Verwenden Sie Netzspannung oder neue Batterien bei der Aufnahme, um schlechte Ergebnisse durch zu geringe Energiezufuhr durch die Batterien zu vermeiden.
• Fernsehgeräte können Störungen bei Aufnahmen mit diesem Gerät verursachen, wenn die beiden Geräte zu nah beieinander betrieben werden.

Geeignete Kassetten

Verwenden Sie den Kassettentyp "Normal".

Kassetten des Typs "high position" und "metal position" können zwar wiedergegeben werden, das Gerät kann auf diesen aber nicht korrekt aufnehmen oder löschen.

Lautstärke und Klangqualität der Aufnahme

• Der Aufnahmepegel wird automatisch eingestellt.
• Aufnahmen werden nicht von Veränderungen der Klangqualität beeinflusst.

Anzeige des Bandzählwerks während der Aufnahme

Drücken Sie [DISPLAY].

Bei jedem Druck auf die Taste im CD oder Radio-Modus, wechselt die Anzeige wie folgt:

Rückstellen des Bandzählwerks

Drücken Sie [C.RESET].

Der Zähler springt auf "000" zurück.

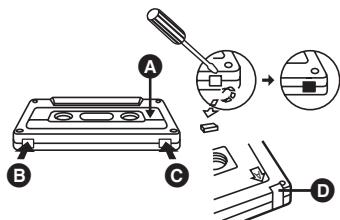

Löschschutz

Die Abbildung zeigt, wie Sie die Löschschutzlamellen entfernen müssen, um eine erneute Aufnahme zu verhindern. Um auf die Kassette wieder aufnehmen zu können, überkleben Sie die Öffnung wie abgebildet.

A Seite A
B Lamelle für Seite "B"
© Lamelle für Seite "A"
D Klebeband

Löschen einer Aufnahme

1 Drücken Sie [▲ DECK], um das Fach zu öffnen und legen Sie die Kassette mit der zu löschenden Seite nach oben ein.
② Drücken Sie [■ TAPE/CD], um zum Kassetten-Modus zu wechseln.
3 Drücken Sie [●/■].

Aufnahme von CDs

Normale Aufnahme

Vorbereitungen:

Spulen Sie die Kassette kurz vor, bis das Vorspannband die Tonköpfe passiert hat.

1 Drücken Sie [▲ DECK], um das Fach zu öffnen.
2 Drücken Sie [■ TAPE/CD], um in den CD-Modus zu wechseln.

3 Drücken Sie [●/■], um die Aufnahme zu beginnen.

CD Wiedergabe und gleichzeitige Aufnahme.

Die Kassette stoppt, wenn die CD fertig ist.

Funktion	Bedienung
Aufnahme beenden	Drücken Sie [■ TAPE/CD].
Aufnahme unterbrechen	Drücken Sie [●/■].
Aufnahme von einer anderen CD auf derselben Kassette fortsetzen	1 Drücken Sie [▲ CD] und wechseln Sie die CD.
	2 Drücken Sie [●/■].Drücken Sie erneut, um die Aufnahme fortzusetzen.
Aufnahme nur bestimmter Titel	1 Führen Sie die Schritte 1 und 2 durch, dann programmieren Sie die gewünschten Titel. (→ 9)
	2 Drücken Sie [●/■].
Überspringen unerwünschter Titel	1 Drücken Sie [●/■], um die Aufnahme zu unterbrechen. (Die CD pausiert ebenfalls.)
	2 Drehen Sie [TIME/PRESET TUNE ←TRACK SKIP →], bis der nächste Titel angezeigt wird, den Sie aufnehmen möchten.
	3 Drücken Sie [●/■], um die Aufnahme fortzusetzen.

ALL-REC CD-DA

Ermöglicht die Aufzeichnung der ganzen CD oder nur ausgewählter Titel. Wenn das Band vor der CD zu Ende ist, wird die Aufnahme unterbrochen und die CD pausiert, damit Sie die Aufnahme auf der anderen Seite fortsetzen können.

1 Drücken Sie [■ TAPE/CD], um in den CD-Modus zu wechseln.
2 Drücken Sie [CD REC MODE], bis "ALL-REC" angezeigt wird.

Bei jedem Druck auf die Taste wechselt die Anzeige wie folgt:

Das Display zeigt die benötigte Bandlänge an.

“C — — — —” gibt an, dass die benötigte Bandlaufzeit länger als 100 Minuten ist. Sie können trotzdem eine Aufnahme machen, manche Titel können jedoch nicht aufgenommen werden, wenn das Band nicht lang genug ist.

3 Drücken Sie [▲ DECK], um das Kassettenfach zu öffnen und legen Sie eine Kassette mit der Aufnahmeseite nach oben ein.
4 Drücken Sie [●/■], um die Aufnahme zu beginnen.

Das Gerät spult das Band zurück, zeichnet 10 Sekunden Stille auf und beginnt dann mit der Aufnahme.

Um die Aufnahme zu beenden, drücken Sie [■ TAPE/CD]. Die CD stoppt ebenfalls.

Wenn ein Titel am Ende der oben liegenden Seite der Kassette unterbrochen wird, wird die Aufnahme unterbrochen und die CD pausiert.

Funktion	Bedienung
Den Titel erneut auf der anderen Seite aufnehmen	1 Drücken Sie [▲ DECK], drehen Sie die Kassette um und legen Sie sie wieder ein.
	2 Drücken Sie [●/■]*.

* Das Gerät zeichnet 10 Sekunden Stille auf und setzt dann die Aufnahme von Beginn des abgeschnittenen Titels an fort.

Hinweis:

- Zufallswiedergabe und Wiedergabewiederholung können nicht zusammen verwendet werden mit "ALL-REC".

1-REC CD-DA MP3

Aufzeichnung eines bestimmten Titels von der CD und Stopp.

Vorbereitungen:

Spulen Sie die Kassette an die Stelle, an der Sie mit der Aufnahme beginnen wollen.

1 Drücken Sie [■ TAPE/CD], um in den CD-Modus zu wechseln.
2 Drücken Sie [CD REC MODE], bis "1-REC" angezeigt wird.
3 Drehen Sie [TIME/PRESET TUNE→TRACK SKIP→], um den Titel auszuwählen, den Sie aufnehmen möchten.
4 Drücken Sie [●/■], um die Aufnahme zu beginnen.

CD Wiedergabe und Aufnahme beginnen gleichzeitig.

Funktion	Bedienung
Aufnahme beenden	Drücken Sie [■ TAPE/CD].(Die CD stoppt ebenfalls.)
Aufnahme von einer anderen CD fortsetzen	1 Drücken Sie [▲ CD] und wechseln Sie die CD.
	2 Führen Sie die Schritte 3 und 4 durch.
Einen Titel während der Wiedergabe aufnehmen	1 Drücken Sie [CD REC MODE] bis “1-REC” angezeigt wird.
	2 Drücken Sie [●/I I].
	Die Aufnahme beginnt am Anfang des Titels und stoppt, wenn der Titel beendet ist.

Hinweis:

- Aufnahme und CD stoppen, wenn das Band zu Ende geht, auch wenn der Titel nicht vollständig aufgenommen wurde.

Aufnahme vom Radio

Vorbereitungen:

Um am Anfang der Kassette zu beginnen;

Spulen Sie die Kassette kurz vor, bis das Vorspannband die Tonköpfe passiert hat.

Um an einer bestimmten Stelle der Kassette aufzuzeichnen; Spulen Sie die Kassette an die Stelle, an der Sie mit der Aufnahme beginnen wollen.

1 Legen Sie eine Kassette ein, mit der für die Aufnahme bestimmten Seite nach oben.
2 Stellen Sie den Sender ein.
3 Drücken Sie [●/■], um die Aufnahme zu beginnen.

Funktion	Bedienung
Aufnahme beenden	Drücken Sie [■ TAPE/CD].
Aufnahme unterbrechen	Drücken Sie [●/■]. Drücken Sie erneut, um die Aufnahme fortzusetzen.

Unterdrücken von Rauschen bei Aufnahme von AM (MW) (Beat Proof-Funktion)

Nur Fernbedienung

1 Drücken Sie [PLAY MODE] während der Aufnahme.

Bei jedem Druck auf die Taste wechselt die Anzeige wie folgt:

$$ \mathrm{bP1} \leftrightarrow \mathrm{bP2} $$

Wählen Sie die Einstellung mit dem niedrigsten Rauschen.

Einstellung der Uhrzeit

Dies ist eine 24 Stunden Uhr.

1 Drücken Sie [⚡/I], um das Gerät einzuschalten.
2 Drücken Sie [CLOCK/TIMER] bis "CLOCK" ausgewählt ist.

Bei jedem Druck auf die Taste wechselt die Anzeige wie folgt:

3 Innerhalb von 10 Sekunden

Drehen Sie [TIME/PRESET TUNE←TRACK SKIP→], um die Zeit einzustellen oder drücken Sie an der Fernbedienung [-/|◀◀] oder [▶▶|/+].

4 Drücken Sie [CLOCK/TIMER], um die Uhrzeit zu starten.

Die ursprüngliche Anzeige wird kurz darauf wieder hergestellt.

Hinweis:

- Die Uhrzeit kann mit der Zeit vor oder nach gehen. Stellen Sie sie, wenn notwendig, neu.

Anzeige der Uhrzeit

Nur Fernbedienung

Drücken Sie [DISPLAY].

Der Wiedergabe- und Aufnahme-Timer

Sie können den Timer so einstellen, dass Sie zu einem bestimmten Zeitpunkt geweckt werden (Wiedergabe-Timer) oder dass ein Radiosender aufgenommen wird (Aufnahme-Timer).

Vorbereitungen:

Schalten Sie das Gerät ein und stellen Sie die Uhrzeit.

Für den Wiedergabe-Timer schalten Sie auf die Musikquelle (Kassette/CD/Radio) und stellen Sie die Lautstärke ein.

Für den Aufnahme-Timer überprüfen Sie den Status der Löschschutzlamelle ( 10) und legen Sie eine Kassette ein, mit der für die Aufnahme bestimmten Seite nach oben. Schalten Sie den Radiosender ( 7) sowie die Lautstärke ein.

Einstellung der Start- und Ausschaltzeiten

1 Drücken Sie [CLOCK/TIMER], um die gewünschte Timer-Funktion auszuwählen.

ON ⏻ PLAY : zur Einstellung des Wiedergabe-Timers

ON ⏻ REC : zur Einstellung des Aufnahme-Timers

Fahren Sie mit Schritt 2 fort, bevor diese Anzeige zu blinken aufhört (ungefähr 10 Sekunden).

2 Drehen Sie [TIME/PRESET TUNE←TRACK SKIP→], um die Startzeit einzustellen und drücken Sie dann [CLOCK/TIMER].

3 Drehen Sie [TIME/PRESET TUNE←TRACK SKIP→], um die Ausschaltzeit einzustellen und drücken Sie dann [CLOCK/TIMER].

Die Start- und Ausschaltzeiten sind jetzt eingestellt.

Einschalten des Timers

4 Drücken Sie [∅ PLAY/REC], um die Timeranzeige einzuschalten.

Bei jedem Druck auf die Taste wechselt die Anzeige wie folgt:

PLAY: Einschalten des Wiedergabe-Timers

REC : Einschalten des Aufnahme-Timers

(Die Anzeige erscheint nicht, wenn die Start- und

Ausschaltzeiten nicht eingestellt sind.)

“E” erscheint, wenn die Uhrzeit nicht eingestellt wurde.

5 Drücken Sie [W], um das Gerät auszuschalten. Das Gerät muss ausgeschaltet sein, damit der Timer funktioniert.

Der Aufnahmetimer schaltet sich ungefähr 30 Sekunden vor der eingestellten Zeit ein.

Funktion	Bedienung
Timer abbrechen	Drücken Sie [⊕ PLAY/REC]. (→ Ⓐ)
Einstellungen überprüfen*	Drücken Sie [CLOCK/TIMER]. (→ Ⓑ)
A: Wenn das Gerät eingeschaltet ist, zum Löschen der Timeranzeige auf dem Display. (Der Timer schaltet jeden Tag zur eingestellten Uhrzeit ein, so lange er eingeschaltet ist.)
B: Die Einstellungen werden in der folgenden Reihenfolge angezeigt:Startzeit → Ausschaltzeit → Musikquelle → Lautstärke → Ursprüngliche Anzeige

* Wenn das Gerät in den Standby-Modus geschaltet und an einer haushaltsüblichen Steckdose angeschlossen ist.

Änderung der Einstellungen (bei eingeschaltetem Gerät)

Funktion	Bedienung
Uhrzeiten ändern	Führen Sie die Schritte 1, 2, 3 und 5 durch.
Ändern der Quelle oder der Lautstärke	1 Drücken Sie [∅ PLAY/REC], um die Timer-Anzeige zu löschen.
	2 Führen Sie die Änderungen an der Quelle oder der Lautstärke durch.
	3 Führen Sie die Schritte 4 und 5 durch.

Sie können jetzt die gewünschte Quelle hören, nachdem Sie den Timer eingestellt haben.

Schalten Sie das Gerät vor der eingestellten Startzeit aus.

Hinweis:

- Die Wiedergabe- und Aufzeichnungs-Timer können nicht gleichzeitig verwendet werden.

Der Einschlaftimer

Nur Fernbedienung

Sie können das Gerät so einstellen, dass es sich nach einer bestimmten Zeit ausschaltet. (z.B. wenn Sie mit Musik einschlafen wollen.)

Drücken Sie [SLEEP], um die Zeit (Minuten) auszuwählen.

Bei jedem Druck auf die Taste wechselt die Anzeige wie folgt:

Funktion	Bedienung
Abbruch	Drücken Sie [SLEEP] bis “SLEEP OFF” gewählt ist.
Verbleibende Zeit anzeigen	Drücken Sie einmal [SLEEP]. Die verbleibende Zeit wird für ca. 5 Sekunden angezeigt.
Ändern der Einstellung	Drücken Sie [SLEEP], um eine neue Zeit auszuwählen.

Hinweise:

• Sie können auch den Einschlaftimer in Kombination mit dem Wiedergabe-oder Aufnahmetimer verwenden.
• Stellen Sie dabei aber sicher, dass das Gerät vor der Startzeit des Wiedergabe-oder Aufnahme-Timers ausgeschaltet ist.
• Die Einschlafzeit hat immer höhere Priorität als die Timer-Ausschaltzeit.

Klangqualität

Sie können eine von vier Klangqualitätstypen auswählen.

① Hart: Sorgt für kräftigen Rock
② Rein: Mmacht die Höhen transparenter
③ Sanft: Für Hintergrundmusik
④ Gesang: Verleiht Stimmen zusätzlichen Glanz

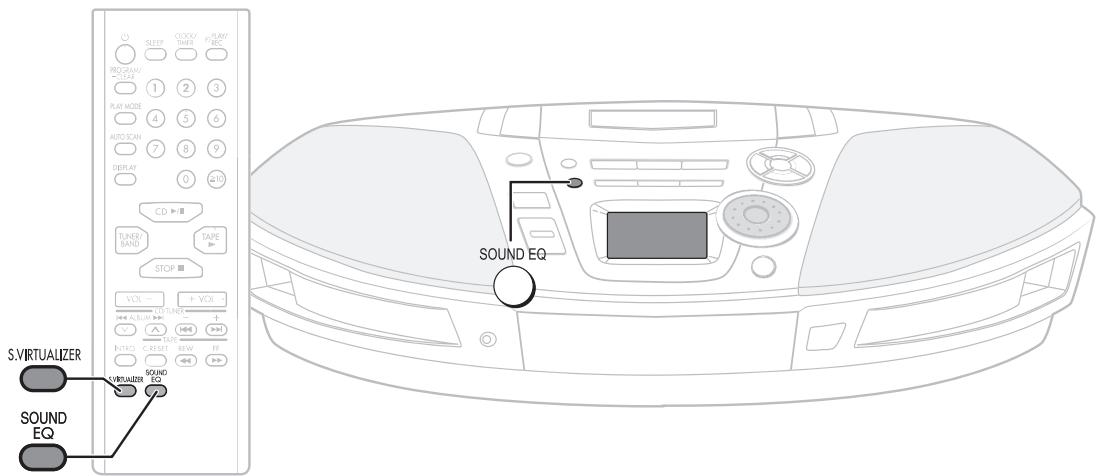

Drücken Sie [SOUND EQ] zur Auswahl einer Einstellung.

Bei jedem Druck auf die Taste wechselt die Anzeige wie folgt:

Hinweis:

- Änderungen an der Klangqualität beeinflussen Aufnahmen nicht.

3-D Sound mit dem Sound Virtualizer

Nur Fernbedienung

Sie können ein dreidimensionales Klangfeld erzeugen, auch wenn Sie nur Stereo-Sound hören.

Drücken Sie [S.VIRTUALIZER].

Erneut drücken zum Abbruch.

Hinweise:

• Diese Einstellung beeinflusst Aufnahmen nicht.
• Der tatsächliche Effekt hängt von der abgespielten Quelle ab.

Fehlerbehebung

Bevor Sie einen Reparaturdienst in Anspruch nehmen, führen Sie die folgenden Tests durch. Wenn Sie das Gerät nicht mit Hilfe der unten beschriebenen Maßnahmen beheben können oder wenn Ihr Problem hier nicht aufgelistet ist, sehen Sie im beigefügten Verzeichnis nach, um das Autorisierte Servicenter in Ihrer Nähe zu finden oder nehmen Sie Kontakt mit Ihrem Händler auf. Seitenverweise werden beispielsweise so angezeigt ( 3).

Allgemeine Probleme

“E” wird angezeigt.	Es liegt ein Bedienfehler vor. Lesen Sie die Anweisungen.
“U01” wird angezeigt.	Ersetzen Sie die Batterien oder verwenden Sie das Netzkabel. (→ 6)
“U02” wird angezeigt.	Es wurden keine Batterien eingelegt. Legen Sie welche ein oder verwenden Sie das Netzkabel. (→ 6)

CD

Keine CD Wiedergabe oder falsche CD Anzeige.	Legen Sie die CD mit der beschrifteten Seite nach oben ein. (→ 8)Warten Sie eine Stunde, damit Kondenswasser verdunsten kann und versuchen Sie es erneut.
Manche Abschnitte werden nicht korrekt wiedergegeben.	Reinigen Sie die CD. (→ 3)Ersetzen Sie die CD, wenn diese verkratzt oder gebogen ist oder nicht dem Standard entspricht.

Kassetten-Deck

Es ist keine Aufnahme möglich.	Wenn die Lamellen an der Kassette entfernt worden sind, verkleben Sie die Öffnung mit Klebeband. (→ 10)
Schlechte Klangqualität.	Reinigen Sie die Tonköpfe. (→ 3)

Radio

Viel Rauschen oder schwere Einstellung von Sendern.

Störungen können von anderen Geräten oder von Fernbedienungen anderer Geräte verursacht werden. Schalten Sie diese anderen Geräte aus oder verwenden Sie dieses Gerät außer deren Reichweite.

Fernbedienung

Die Fernbedienung funktioniert nicht.	Überprüfen Sie, ob die Batterien richtig eingelegt sind. (→ 4)Ersetzen Sie die Batterien, wenn Sie verbraucht sind. (→ 4)
Das Gerät kann nicht mit der Fernbedienung eingeschaltet werden.	Schalten Sie das Gerät am Hauptteil ein, wenn Sie es mit Batterien verwenden. (→ 4, 6)

Technische Spezifikationen

Radio

Frequenzbereich
FM	87,50—108,00 MHz (50 kHz Schritte)
AM	522—1629 kHz (9 kHz Schritte)

CD Player

Abgespielte Discs
CD/MP3/CD-R/RW	8 cm/12 cm
Bitrate
MP3	32 kB/s bis 320kB/s
Samplingrate
CD	44,1 kHz
MP3	32 kHz, 44,1 kHz, 48 kHz
Dekodierung	16 bit linear
Laserquelle	Halbleiterlaser (wellenlänge 780 nm)
Anzahl der Kanäle	2-Kanäle, stereo
Gleichlaufschwankungen	Unterhalb der messbaren Grenze
D/A Wandler	MASH (1 bit DAC)

Kassetten-Deck

Spursystem	Stereo
Monitorsystem	Variabler Tonmonitor
Aufnahmesystem	Wechselstrom-Vormagnetisierung
Löschsystem	Mehrpolmagnet
Frequenzbereich
Normalband	50—14000 Hz

Allgemein

Lautsprecher	(RX-ES29) 8 cm 5,4 Ω × 2
	(RX-ES23) 8 cm 2,7 Ω × 2

Buchsen

Ausgang

PHONES: 3,5 mm Stereo (16—32 Ω)

Spannungsversorgung

AC	230—240 V, 50 HzLeistungsverbrauch: (RX-ES29) 30 W(RX-ES23) 23 W
Batterie	12 V [Acht R20/LR20 (D, UM-1) Batterien]● Keine Akkus verwenden.

Speichersicherung für Mikroprozessor/Uhr

	6 V [Vier R6/LR6 (AA, UM-3) Batterien]● Keine Akkus verwenden.
Abmessungen	529 mm (B) × 144 mm (H) × 276 mm (T)
Gewicht	(RX-ES29) 4,4 kg ohne Batterien(RX-ES23) 3,9 kg ohne Batterien

Energieverbrauch im Standby-Modus	(RX-ES29) 2,7 W
	(RX-ES23) 2,3 W

Hinweise:

• Spezifikationen können jederzeit ohne vorherige Bekanntgabe geändert werden.
• Bei den Angaben zu Gewicht und Abmessungen handelt es sich um Näherungswerte.

Gentile Cliente
