Produkttyp	5.1-Kanal Heimkinosystem mit kabellosem Surround-Verstärker
Marke	SONY
Modell	BDV-E980W
Abmessungen (Hauptgerät)	430 × 75 × 320 mm (B/H/T) (inklusive hervorstehender Teile)
Gewicht (Hauptgerät)	4,1 kg
Stromversorgung	220-240 V AC, 50/60 Hz
Stromverbrauch	130 W (Betrieb), 0,3 W (Standby)
Unterstützte Audioformate	LPCM 2ch/5.1ch/7.1ch, Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES, DTS96/24, DTS-HD High Resolution/Master Audio
Konnektivität	HDMI (1 Ausgang, 2 Eingänge), USB (vorne/hinten), LAN (100BASE-TX), Wi-Fi 802.11 b/g/n, FM, optischer und koaxialer Digitaleingang, analoger Audioeingang
Abmessungen Frontlautsprecher	275 × 1205 × 245 mm (B/H/T) ; Gewicht 2,9 kg
Abmessungen Surroundlautsprecher	275 × 1205 × 245 mm (B/H/T) ; Gewicht 2,8 kg
Abmessungen Centerlautsprecher	315 × 59 × 53 mm (B/H/T) ; Gewicht 0,4 kg
Abmessungen Subwoofer	415 × 340 × 215 mm (B/H/T) ; Gewicht 7,8 kg
Surround-Verstärker	TA-SA300WR ; Abmessungen 206 × 60 × 236 mm ; Gewicht 1,3 kg
Hauptfunktionen	Blu-ray 3D-Wiedergabe, BD-LIVE, BONUSVIEW, DLNA, PARTY STREAMING, BRAVIA Internet Video, iPod/iPhone-kompatibel, automatische Kalibrierung D.C.A.C., voreingestellte Klangmodi
Sicherheit	Laser der Klasse 1 ; nicht Wasser oder offenen Flammen aussetzen ; ungehinderte Belüftung ; Reparatur durch qualifiziertes Personal
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen ; keine Lösungsmittel oder Scheuermittel verwenden
Ersatzteile und Reparierbarkeit	Ersatzteile über das autorisierte Sony-Servicenetz erhältlich ; Reparaturen einem qualifizierten Techniker anvertrauen

Häufig gestellte Fragen - BDV-E980W SONY

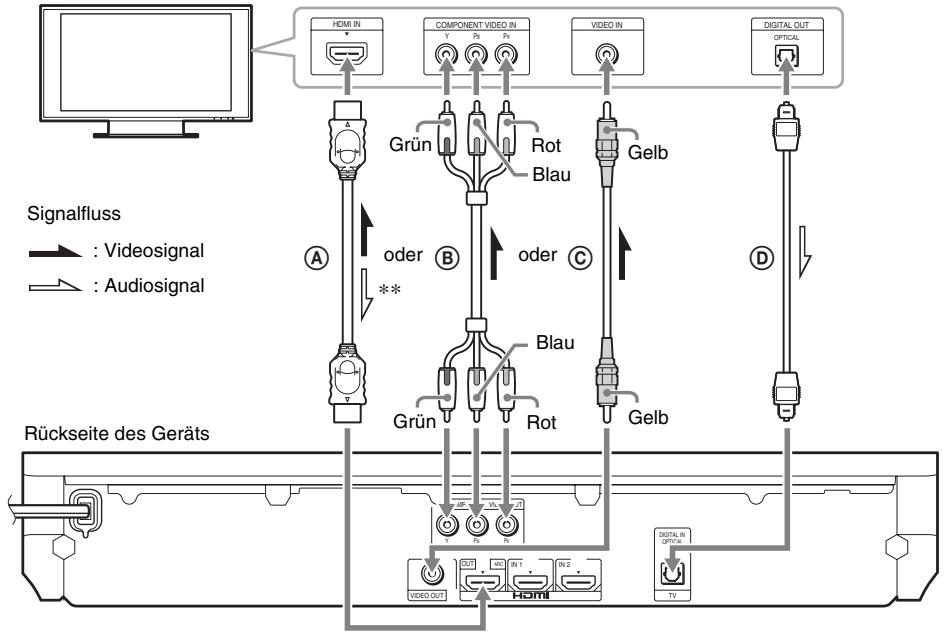

Wie schließe ich das System an meinen Fernseher an?

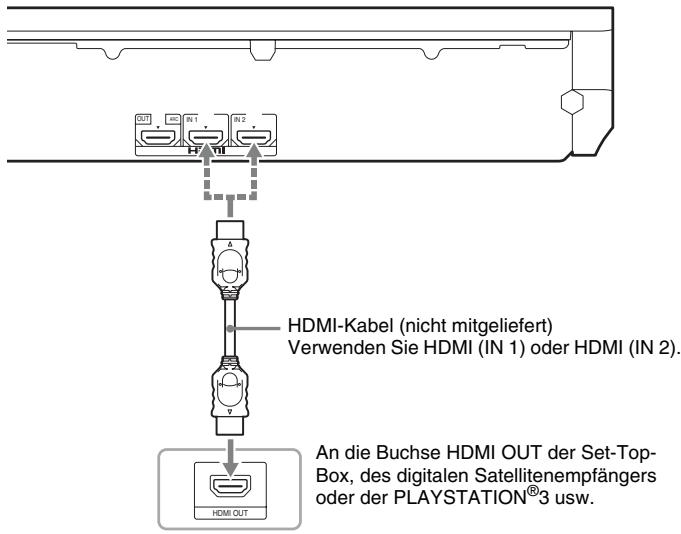

Verwenden Sie ein HDMI-Kabel für optimale Qualität. Verbinden Sie die HDMI (OUT)-Buchse des Systems mit dem HDMI-Eingang des Fernsehers. Wenn Ihr Fernseher ARC-kompatibel ist, reicht ein einziges Kabel für den Audio-Rückkanal. Befolgen Sie die Schritte der Einfachen Einrichtung, um die Videoausgabe zu konfigurieren.

Kann ich USB-Dateien abspielen?

Ja, schließen Sie einen USB-Stick an den vorderen oder hinteren USB-Anschluss an. Rufen Sie das Home-Menü auf und wählen Sie Video, Musik oder Foto. Das System spielt Formate wie MP3, AAC, WMA, JPEG, MPEG, AVI usw. ab (siehe vollständige Liste in der Bedienungsanleitung).

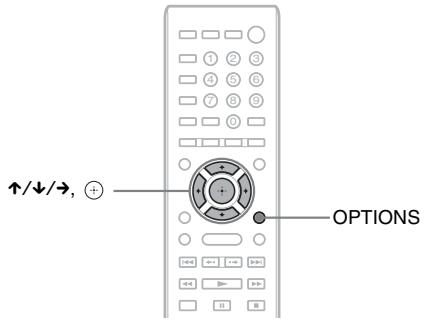

Wie stelle ich den Surround-Sound ein?

Drücken Sie während der Wiedergabe OPTIONS und wählen Sie dann Surround-Einstellung. Wählen Sie zwischen den Modi: A.F.D. Standard, A.F.D. Multi, Dolby Pro Logic, DTS Neo:6 usw. Sie können auch die Taste SOUND MODE verwenden, um AUTO, MOVIE, MUSIC usw. auszuwählen.

Mein iPod/iPhone verbindet sich nicht, was tun?

Stellen Sie sicher, dass Sie die mitgelieferte Dockingstation und das USB-Kabel verwenden. Überprüfen Sie, ob Ihr iPod/iPhone auf dem neuesten Stand und kompatibel ist (siehe Liste in der Bedienungsanleitung). Schließen Sie die Dockingstation an den vorderen oder hinteren USB-Anschluss an. Wählen Sie im Home-Menü iPod (vorne) oder iPod (hinten). Wenn das Problem weiterhin besteht, starten Sie das System und das iOS-Gerät neu.

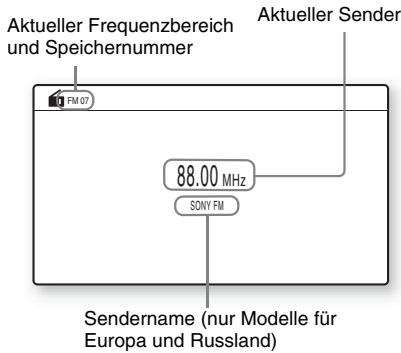

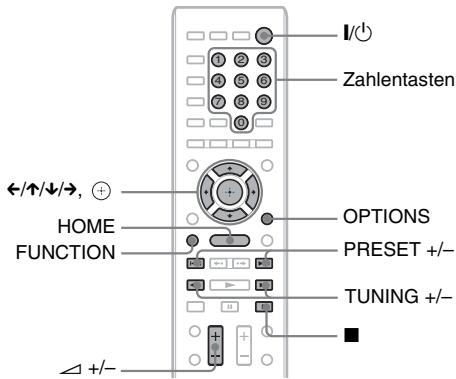

Wie höre ich UKW-Radio?

Drücken Sie FUNCTION, bis FM angezeigt wird. Verwenden Sie TUNING +/- für automatischen oder manuellen Sendersuchlauf. Um einen Sender zu speichern, drücken Sie OPTIONS und wählen Sie Speichern. Sie können auch bis zu 20 Sender über das Menü Einst. > Musikeinstellungen vorwählen.

Was tun, wenn der Ton ausfällt oder verzerrt ist?

Überprüfen Sie, ob die Lautstärke nicht auf Minimum steht und ob der MUTING-Modus nicht aktiviert ist (drücken Sie die Stummschalttaste). Überprüfen Sie die Anschlüsse der Lautsprecher und Audiokabel. Bei verzerrtem Ton reduzieren Sie die Lautstärke der Quelle. Versuchen Sie, einen anderen Klangmodus wie NIGHT oder AUTO auszuwählen.

Wie aktualisiere ich die Software?

Verbinden Sie das System mit dem Internet (via LAN oder Wi-Fi). Gehen Sie zu Home > Einst. > Netzwerk-Update und folgen Sie den Anweisungen. Sie können das Update auch von der Sony-Website herunterladen und über einen USB-Stick installieren. Stellen Sie sicher, dass Sie die Stromversorgung während des Updates nicht unterbrechen.

Kann ich eine drahtlose Verbindung für die hinteren Lautsprecher verwenden?

Ja, das System verwendet eine dedizierte drahtlose Verbindung (5,7-5,9 GHz-Band) zwischen dem Hauptgerät und dem Surround-Verstärker. Stecken Sie die mitgelieferten drahtlosen Sender-Empfänger in die vorgesehenen Steckplätze. Der Surround-Verstärker schaltet sich automatisch ein. Die LINK/STANDBY-Anzeige sollte grün leuchten. Aktivieren Sie bei Bedarf die Secure Link-Funktion, um Störungen zu vermeiden.

Wie schaue ich eine 3D-Blu-ray?

Verbinden Sie das System über ein High-Speed-HDMI-Kabel mit einem 3D-kompatiblen Fernseher. Stellen Sie im Menü Einst. > Bildeinstellungen 3D-Ausgangseinstellung auf Automatisch und TV-Bildschirmgröße für 3D entsprechend Ihrem Fernseher ein. Legen Sie eine 3D-Blu-ray-Disc ein; die 3D-Wiedergabe startet automatisch. Tragen Sie kompatible 3D-Brillen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (zwei R6/AA-Batterien): setzen Sie sie unter Beachtung der Polarität ein. Stellen Sie sicher, dass kein Hindernis den Infrarotsensor blockiert. Wenn die Fernbedienung immer noch nicht reagiert, setzen Sie sie zurück, indem Sie die Batterien für 10 Sekunden entfernen. Sie können auch die Tasten auf dem Frontpanel für grundlegende Funktionen verwenden.

BEDIENUNGSANLEITUNG BDV-E980W SONY

Die Software dieser Anlage kann in Zukunft aktualisiert werden. Um Details zu verfügbaren Updates herauszufinden, besuchen Sie bitte den folgenden URL.

Für Kunden in Europa: http://support.sony-europe.com

Für Kunden in Taiwan: http://www.sony-asia.com/support/tw

Für Kunden in anderen Ländern/Regionen: http://www.sony-asia.com/support

http://www.sony.net/

SONY®

Bedienungsanleitung DE

AVERTISSEMENT

VORSICHT KLASSE 3R SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG WENN GEÖFFNET. UNMITTELBAREN AUGENKONTAKT VERMEID

ADVARSEL SYN LIG OG USYN LIG LASERSTRÅLING AF KLASSE 3R VED ÅBNING. UNDGÅ AT SE DIREKTE PÅ STRÅLEN.

ADVARSEL SYNLIG OG USYNLIG LASERSTRÅLING I KLASSE 3R NÅR DEKSEL ÅPNES. UNNGÅ DIREKTE EKSPÖNERING AV ∅YNENE.

WARNING KLASS 3R SYNLIG OCH OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD. UNDVIK ATT DIREKT EXPONERA ÖGONEN FÖR STRÅLNINGEN.

VARO! AVATTUNA LUOKAN 3R NÄKYVÄÄ JA NÄKYMÄTÖNTÄ LASERSÄTEILYÄ, VÄLTÄ KATSEEN SUORAA ALTISTAMISTA.

VORSICHT KLASSE 3R SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG WENN GEÖFFNET. UNMITTELBAREN AUGENKONTAKT VERMEIDE

ADVARSEL SYN LIG OG USYN LIG LASERSTRÅLING AF KLASSE 3R VED ÅBNING. UNDGÅ AT SE DIREKTE PÅ STRÅLEN.

ADVARSEL SYNLIG OG USYNLIG LASERSTRÅLING I KLASSE 3R NÅR DEKSEL ÅPNES. UNNGÅ DIREKTE EKSPONERING AV ∅YNENE.

VARNING KLASS 3R SYN LIG OCH OSYN LIG LASERSTRÄLNING NÄR DENNA DEL ÄR ÖPPNAD. UNDVIK ATT DIREKT EXPONERA ÖGONEN FÖR STRÄLNINGEN.

VARO! AVATTUNA LUOKAN 3R NÄKYVÄÄ JA NÄKYMÄTÖNTÄ LASERSÄTEILYÄ. VÄLTÄ KATSEEN SUORAA ALTISTAMISTA.

Stellen Sie das Gerät nicht in einem geschlossenen Bücherregal, einem Einbauschrank u. Ä. auf, wo keine ausreichende Belüftung gegeben ist.

Um Feuergefahr zu verringern, decken Sie die Lüftungsöffnungen des Geräts nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab. Stellen Sie keine Gegenstände mit offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät. Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, schützen Sie das Gerät vor Tropf- oder Spritzwasser und stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Schützen Sie Akkus und Batterien bzw. Geräte mit eingelegten Akkus und Batterien vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä. Um Verletzungen zu vermeiden, muss das Gerät gemäß den Montageanweisungen sicher am Boden bzw. an der Wand angebracht werden. Nur für den Gebrauch in Innenräumen bestimmt.

VORSICHT

Bei Verwendung von optischen Instrumenten mit diesem Produkt erhöht sich die Gefahr einer Augenverletzung. Der Laser-Strahl, den dieses Blu-ray Disc/DVD Home Theatre System generiert, kann die Augen schädigen. Versuchen Sie daher nicht, das Gerät zu zerlegen. Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.

CAUTION CLASS 3R VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN. AVOID DIRECT EYE EXPOSURE.

VORSICHT KLASSE 3R SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG WENN GEÖFFNET. UNMITTELBAREN AUGENKONTAKT VERMEID

ADVARSEL SYN LIG OG USYN LIG LASERSTRÅLING AF KLASSE 3R

ADVARSEL SYN LIG OG USYN LIG LASERSTRÅLING I KLASSE 3R NÅR DEKSEL ÅPNES. UNNGÅ DIREKTE EKSPONERING AV ∅YNENE.

VARNING KLASS 3R SYNLIG OCH OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD. UNDVIK ATT DIREKT EXPONERA ÖGONEN FÖR STRÅLNINGEN.

VARO! AVATTUNA LUOKAN 3R NÄKYVÄÄ JA NÄKYMÄTÖNTÄ LASERSÄTEILYÄ. VÄLTÄ KATSEEN SUORAA ALTISTAMISTA.

Dieses Gerät wurde als Laser-Gerät der Klasse 3R (CLASS 3R LASER) klassifiziert. Bei geöffnetem Laser-Schutzgehäuse tritt sichtbare und unsichtbare Laserstrahlung aus. Setzen Sie Ihre Augen auf keinen Fall direkt dem Laserstrahl aus.

Der entsprechende Hinweis befindet sich auf dem Laser-Schutzgehäuse innerhalb des Gehäuses.

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

1类激光产品

Dieses Gerät wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert. Der entsprechende Hinweis befindet sich außen an der Rückseite des Geräts.

Für Kunden in Europa

Entsorgung von gebrauchten elektrischen und elektronischen

Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer

Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern

der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft,

den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Kundenhinweis: Die folgenden Informationen beziehen sich ausschließlich auf Geräte, die in Ländern mit geltendem EU-Recht vertrieben werden.

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Hinweis zum Hauptgerät

Das Typenschild befindet sich außen an der Unterseite des Geräts.

Sicherheitsmaßnahmen

Stromversorgung

- Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist. - Verwenden Sie eine gut zugängliche Netzsteckdose, da das Gerät nur durch Ziehen des Netzsteckers vom Stromnetz getrennt werden kann. Ziehen Sie umgehend den Netzstecker, wenn das Gerät nicht ordnungsgemäß arbeitet.

Anschauen von 3D-Videobildern

Beim Anschauen von 3D-Videobildern verspüren manche Menschen Unwohlsein (Überlastung der Augen, Müdigkeit oder Übelkeit). Sony empfiehlt allen Nutzern, beim Anschauen von 3D-Videobildern regelmäßig eine Pause einzulegen. Wie lange und wie oft eine Pause nötig ist, das ist von Person zu Person verschieden. Entscheiden Sie selbst, was das Beste für Sie ist. Sollten irgendwelche Beschwerden auftreten, sollten Sie keine 3D-Videobilder mehr schauen, bis die Beschwerden aufhören. Konsultieren Sie gegebenenfalls einen Arzt. Schlagen Sie auch (i) in der Bedienungsanleitung und/oder den Warnhinweisen zu den mit diesem Produkt verwendeten Geräten bzw. zu den mit diesem Produkt abgespielten Blu-ray Disc-Inhalten nach und rufen Sie (ii) unsere Website (http://esupport.sony.com/) auf, wo Sie die neuesten Informationen finden. Das Sehvermögen von Kindern (vor allem kleinerer Kinder, die unter sechs Jahre alt sind) befindet sich noch in der Entwicklung. Konsultieren Sie Ihren Arzt (beispielsweise einen Kinder- oder Augenarzt), bevor Sie kleine Kinder 3D-Videobilder anschauen lassen.

Erwachsene sollten kleine Kinder beaufsichtigen und darauf achten, dass sie die oben aufgeführten Empfehlungen befolgen.

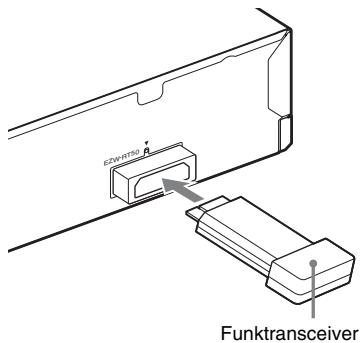

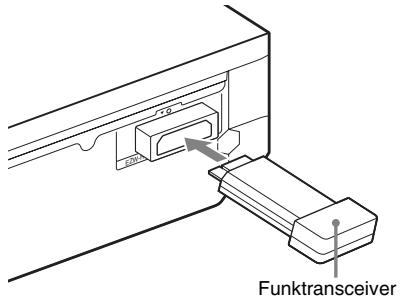

Hinweise zum Funktransceiver (EZW-RT50) und zum Blu-ray Disc/ DVD-Receiver (HBD-E980W) (Für Kunden in Australien)

Dieses Gerät muss mit einem Abstand von mindestens 20 cm zwischen der Strahlenquelle und dem Körper eines Menschen (ausschließlich der Extremitäten: Hände, Handgelenke, Füße und Fußgelenke) aufgestellt und betrieben werden.

Hinweise zum Funktransceiver (EZW-RT50) und zur Blu-ray Disc-/DVD-Heimkinoanlage (BDV-E780W/ BDV-E980W) (Für Kunden in Europa)

Siehe „Wireless Product Compliance Information“ (mitgeliefert).

Kopierschutz

Bei Blu-ray Disc™- und DVD-Medien werden hochentwickelte Inhaltsschutzsysteme eingesetzt. Diese Systeme namens AACS (Advanced Access Content System) und CSS (Content Scramble System) umfassen unter Umständen einige Einschränkungen bei der Wiedergabe, analogen Ausgabe und anderen ähnlichen Funktionen. Der Betrieb dieses Geräts und die dafür geltenden Einschränkungen können je nach Kaufdatum variieren, da die Einschränkungsregelungen nach dem Kaufdatum durch die AACS-

Organisation übernommen oder geändert werden können.

Urheberrechtsschutz und Markenzeichen

- Diese Anlage ist mit dem Dolby* Digital- und Dolby Pro Logic (II)-Adaptivmatrix-Surround-Decoder ausgestattet und DTS** Digital Surround System-fähig.

* Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

**Hergestellt unter Lizenz. Die US-Patentnummern lauten: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.226.616; 6.487.535; 7.212.872; 7.333.929; 7.392.195; 7.272.567. Weitere Patente wurden in den USA und weltweit beantragt oder bereits anerkannt. DTS, DTS-HD und das dazugehörige Symbol sind eingetragene Markenzeichen und DTS-HD Master Audio und die DTS-Logos sind Markenzeichen der DTS, Inc. Das Produkt enthält Software. © DTS, Inc. Alle Rechte vorbehalten.

• Diese Anlage ist mit HDMI™-Technologie (High-Definition Multimedia Interface) ausgestattet. HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind in den Vereinigten Staaten und anderen Ländern Markenzeichen bzw. eingetragene Markenzeichen von HDMI Licensing LLC.
• Java ist ein Markenzeichen von Oracle und/oder seiner Tochtergesellschaften.

• „BD-LIVE“ und „BONUSVIEW“ sind Markenzeichen der Blu-ray Disc Association.

• „Blu-ray Disc“ ist ein Markenzeichen.

• Das „Blu-ray Disc“-, „DVD+RW“-, „DVD-RW“-, „DVD+R“-, „DVD-R“-, „DVD VIDEO“- und das „CD“-Logo sind Markenzeichen.
• „Blu-ray 3D“ und das „Blu-ray 3D“-Logo sind Markenzeichen der Blu-ray Disc Association.
• „BRAVIA“ ist ein Markenzeichen der Sony Corporation.
• „AVCHD“ und das „AVCHD“-Logo sind Markenzeichen der Panasonic Corporation und der Sony Corporation.
  •, „XMB“ und „xross media bar“ sind Markenzeichen der Sony Corporation und von Sony Computer Entertainment Inc.
• „PLAYSTATION“ ist ein Markenzeichen von Sony Computer Entertainment Inc.
• Musik- und Videoerkennungstechnologie und dazugehörige Daten werden von Gracenote® bereitgestellt. Gracenote ist der Industriestandard in Musikerkennungstechnologie und Bereitstellung dazugehöriger Inhalte. Weitere Informationen dazu finden Sie unter www.gracenote.com.
  CD-, DVD-, Blu-ray Discs- owie musik- und videobezogene Daten von Gracenote, Inc. Copyright © 2000-Gegenwart Gracenote. Gracenote Software, Copyright © 2000-Gegenwart Gracenote. Ein oder mehrere Patente im Eigentum von Gracenote gelten für dieses Produkt und diesen Dienst. Auf der Gracenote-Website finden Sie eine Liste der gültigen Gracenote-Patente, die keinen Anspruch auf Vollständigkeit erhebt.
  Gracenote, CDDB, MusicID, MediaVOCS, das Gracenote-Logo und der Schriftzug sowie das Logo „Powered by Gracenote“ sind eingetragene Markenzeichen oder

Markenzeichen von Gracenote in den USA und/oder anderen Ländern.

gracenote.

• Das Wi-Fi CERTIFIED™-Logo ist ein Zertifizierungszeichen der Wi-Fi Alliance.
• Das Wi-Fi Protected Setup™-Zeichen ist ein Zeichen der Wi-Fi Alliance.
• „Wi-Fi CERTIFIED™“ und „Wi-Fi Protected Setup™“ sind Markenzeichen der Wi-Fi Alliance.
• „PhotoTV HD“ und das „PhotoTV HD“-Logo sind Markenzeichen der Sony Corporation.
• MPEG Layer-3- Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.
• iPhone, iPod, iPod classic, iPod nano und iPod touch sind den USA und anderen Ländern eingetragenes Markenzeichen von Apple Inc.

Made for

- „Made for iPod“ bzw. „Made for iPhone“ bedeutet, dass elektronisches Zubehör speziell für den Anschluss an einen iPod bzw. ein iPhone konzipiert und vom Entwickler entsprechend den Leistungsstandards von Apple getestet wurde.

Apple übernimmt keine Garantie für die Funktionsfähigkeit dieses Geräts bzw. Die Einhaltung von Sicherheitsstandards. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem iPod oder iPhone die Qualität der Funkverbindung beeinträchtigen kann.

- Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. Dieses Produkt enthält eine Technologie, die bestimmten geistigen Eigentumsrechten von Microsoft unterliegt. Die Verwendung und Weitergabe dieser Technologie in anderer Form als im Zusammenhang mit diesem Produkt ist ohne entsprechende Lizenz(en) von Microsoft untersagt. Eigentümer von Inhalten schützen ihr geistiges Eigentum, einschließlich urheberrechtlich geschützter Inhalte, mit Microsoft PlayReady™, einer Technologie für den Inhaltszugriff. Dieses Gerät kann mit der PlayReady-Technologie auf PlayReady-geschützte Inhalte und/oder WMDRM-geschützte Inhalte zugreifen. Wenn das Gerät nicht in der Lage ist, die Einschränkungen im Hinblick auf die Nutzung der Inhalte ordnungsgemäß durchzusetzen, können die Inhaltseigentümer Microsoft dazu auffordern, die Nutzung PlayReady-geschützter Inhalte durch das Gerät zu unterbinden. Dies wirkt sich in der Regel nicht auf ungeschützte Inhalte oder mit anderen Technologien für den Inhaltszugriff geschützte Inhalte aus. Inhaltseigentümer können Sie dazu auffordern, PlayReady für den Zugriff auf ihre Inhalte zu aktualisieren. Wenn Sie eine Aktualisierung ablehnen, können Sie nicht auf Inhalte zugreifen, für die eine Aktualisierung erforderlich ist.

- DLNA ^ , das DLNA-Logo und DLNA CERTIFIED ^TM sind Markenzeichen, Dienstleistungsmarken oder Zertifizierungszeichen der Digital Living Network Alliance.

- Alle anderen Markenzeichen sind Markenzeichen der jeweiligen Eigentümer.

- Andere System- und Produktnamen sind in der Regel Markenzeichen oder eingetragene Markenzeichen der jeweiligen Hersteller. Die Markierungen ^TM und ^® werden in dieser Anleitung nicht angegeben.

Hinweise zu dieser Bedienungsan- leitung

• Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf die Bedienelemente auf der Fernbedienung. Sie können jedoch auch die Bedienelemente am Gerät verwenden, sofern sie die gleiche oder eine ähnliche Bezeichnung tragen wie die Bedienelemente auf der Fernbedienung.

- In dieser Anleitung wird „Disc“ als Oberbegriff für BDs, DVDs, Super Audio CDs und CDs verwendet, wenn im Text oder den Abbildungen nicht anders angegeben.

- Die Anweisungen in dieser Anleitung beziehen sich auf die Modelle BDV-E980W und BDV-E780W. Die Abbildungen zeigen das Modell BDV-E980W. Auf Unterschiede in der Bedienung der anderen Modelle wird im Text deutlich hingewiesen, z. B. mit „nur BDV-E980W“.

- Einige Abbildungen sind Konzeptzeichnungen und weichen möglicherweise von den tatsächlichen Produkten ab.

• Die auf dem Fernsehschirm angezeigten Optionen sind je nach Gebiet unterschiedlich.

• Die Standardeinstellung ist unterstrichen.

Inhalt

Hinweise zu dieser Bedienungsanleitung ....5

Lieferumfang....7

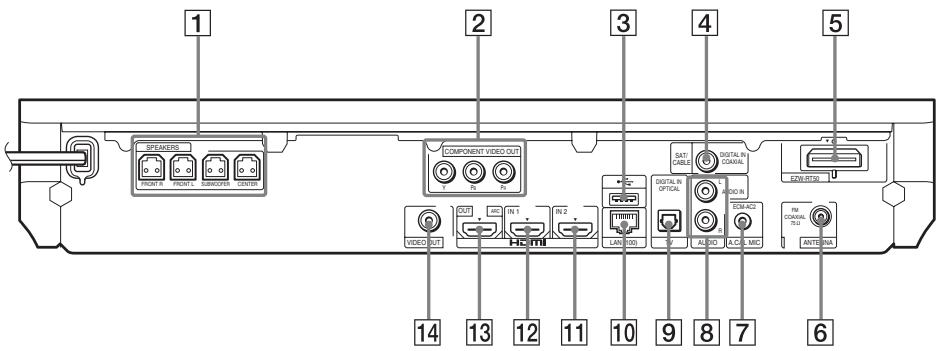

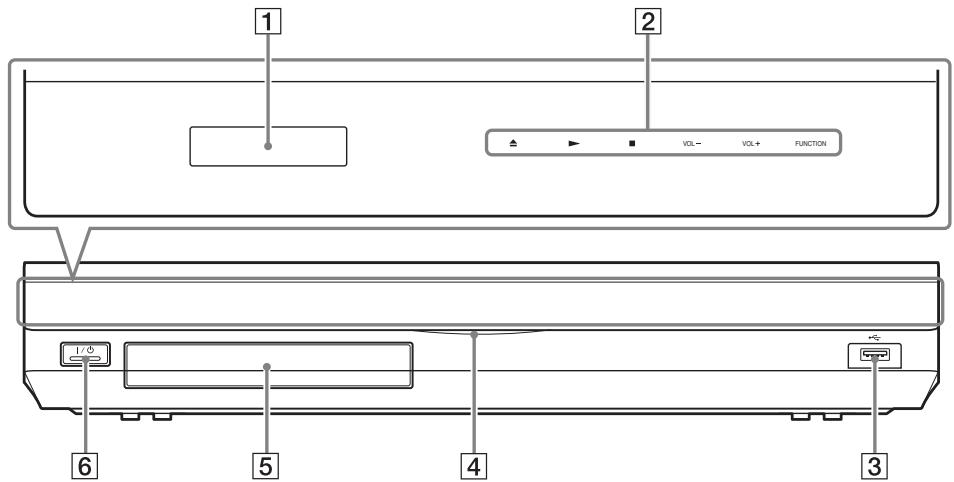

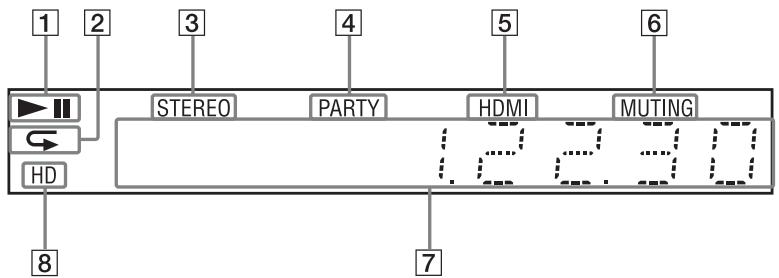

Lage und Funktion der Teile und Bedienelemente .... 10

Vorbereitungen

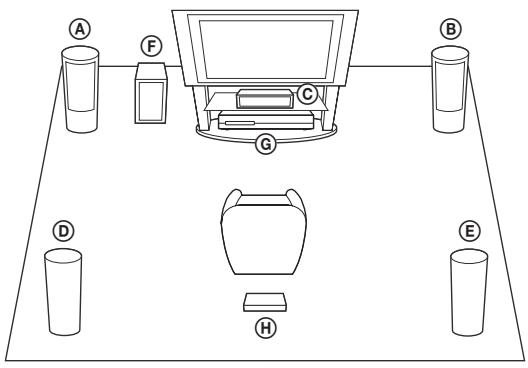

Schritt 1: Installieren der Anlage ....18

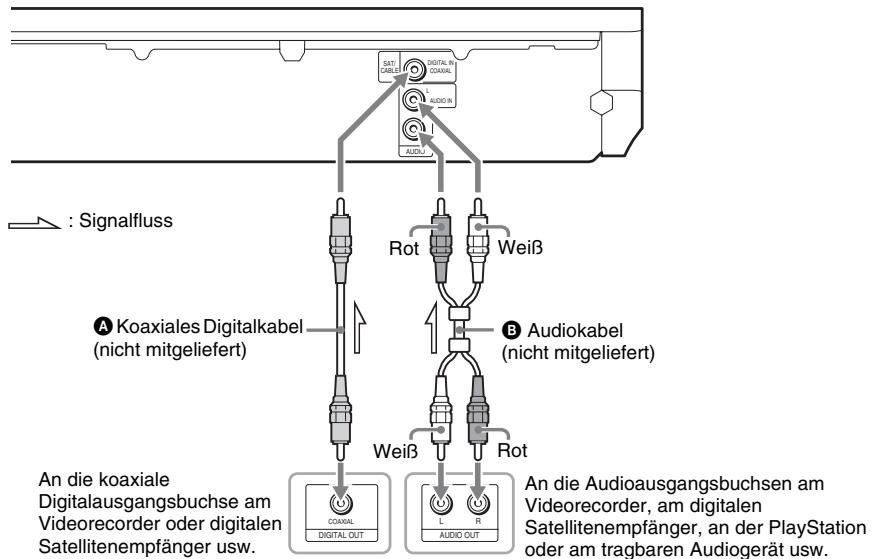

Schritt 2: Anschließen der Anlage ......22

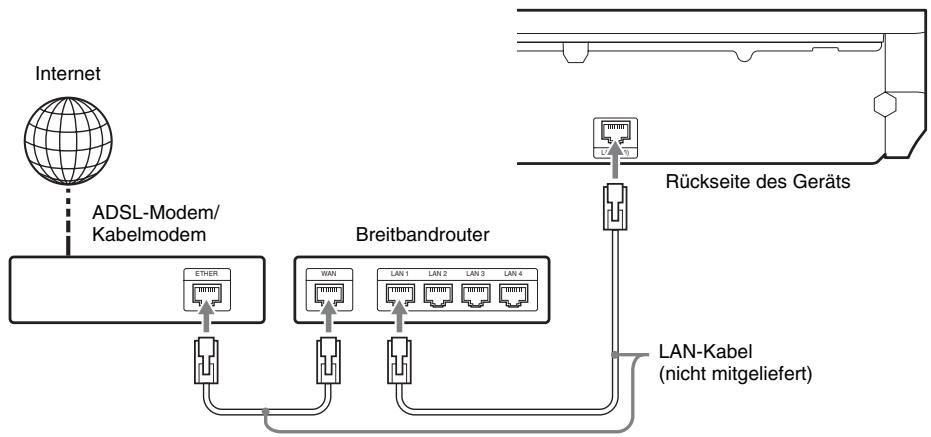

Schritt 3: Anschließen an das Netzwerk ......29

Schritt 4: Konfigurieren des Funksystems ....30

Schritt 5: Vornehmen der Schnellkonfiguration .....31

Schritt 6: Auswählen der Tonquelle ....32

Schritt 7: Wiedergeben von Raumklang....33

Wiedergabe

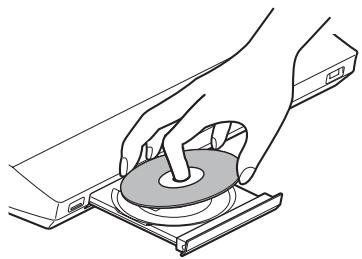

Wiedergeben einer Disc 36

Wiedergeben von Dateien von einem USB-Gerät 37

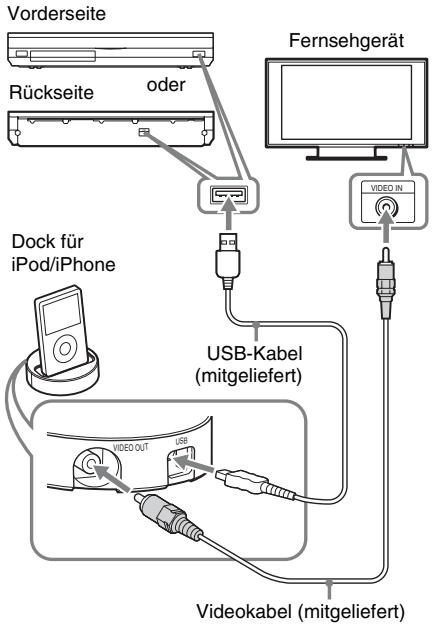

iPod-/iPhone-Wiedergabe 38

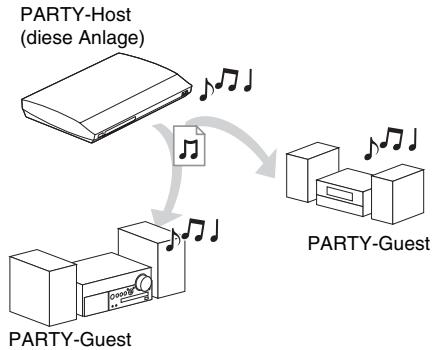

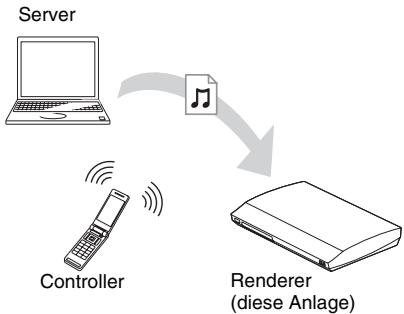

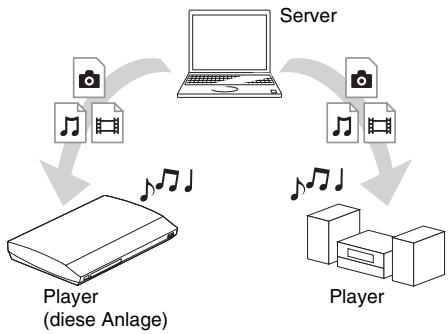

Wiedergabe über ein Netzwerk......40

Verfügbare Optionen 43

Klangeinstellung

Auswählen eines passenden Effekts für die Tonquelle 46

Auswählen des Audioformats, mehrsprachiger Tonspuren oder des Kanals .... 46

Wiedergeben von Multiplex-Ton......47

Tuner

Radioempfang 48

Das Radiodatensystem (RDS)......49

Sonstige Funktionen

Verwenden der Steuerung für HDMI für „BRAVIA“ Sync ....50

Automatisches Kalibrieren der Einstellungen ....51

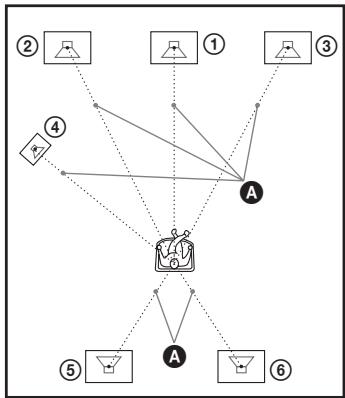

Einstellen der Lautsprecher 52

Der Sleep-Timer 54

Deaktivieren der Tasten am Gerät ...... 54

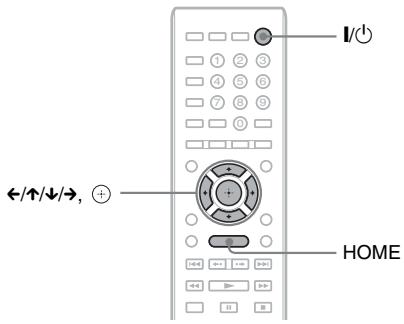

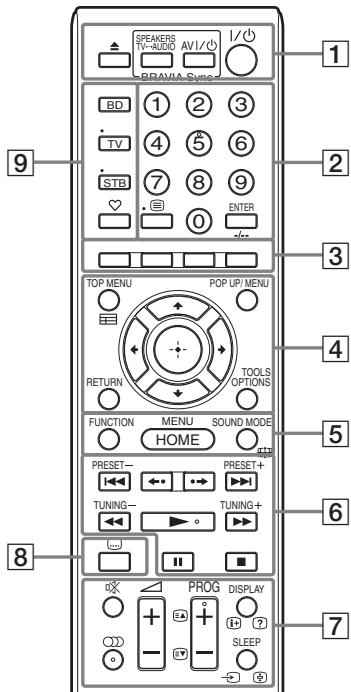

Steuern von Fernsehgeräten oder anderen Geräten mit der mitgelieferten Fernbedienung....54

Stromsparen im Bereitschaftsmodus .... 56

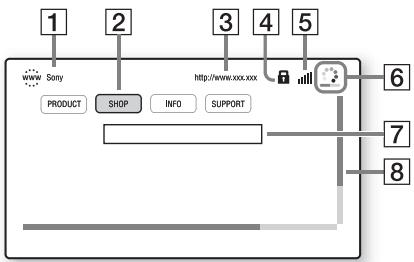

Anzeigen von Websites 56

Weitere Einstellungen für das Funksystem...... 58

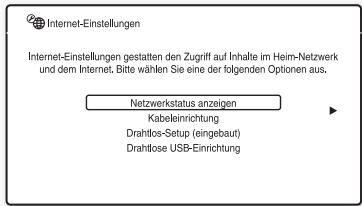

Konfigurieren des Netzwerks ...... 60

Optionen und Einstellungen

Das Setup-Menü 64

[Fernbedienungs-Einstellanleitung] ..... 65

[Netzwerk-Update] 65

[Video-Einstellungen] 65

[Toneinstellungen]...... 67

[BD/DVD-Wiedergabe-Einstellungen]...... 68

[Kindersicherungs-Einstellungen]...... 68

[Musik-Einstellungen]...... 69

[System-Einstellungen] 69

[Netzwerkeinstellungen]...... 70

[Schnellkonfiguration]...... 71

[Rückstellen]....71

Weitere Informationen

Sicherheitsmaßnahmen 72

Hinweise zu Discs 73

Störungsbehebung 74

Abspielbare Discs 81

Abspielbare Dateitypen 82

Unterstützte Audioformate 83

Technische Daten 84

Liste der Sprachcodes.... 86

Index 87

Lieferumfang

BDV-E980W

• Vordere Lautsprecher (2)

• Raumklanglautsprecher (2)

• Mittlerer Lautsprecher (1)

• Tiefsttonlautsprecher (1)

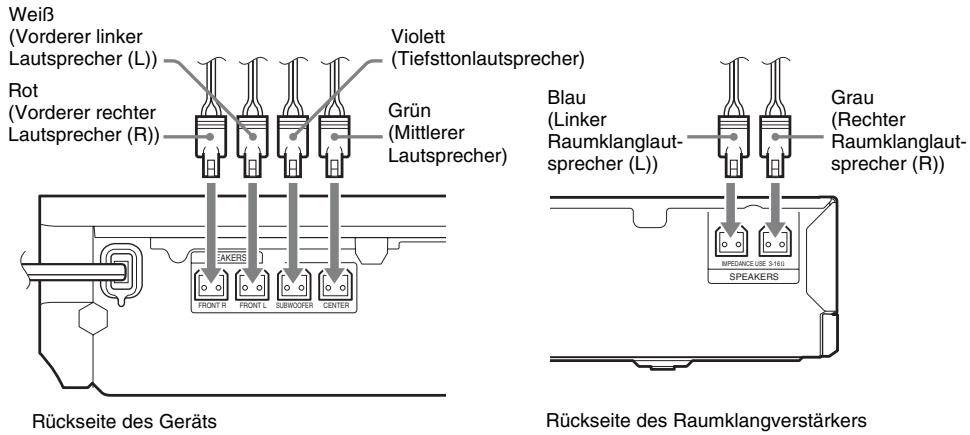

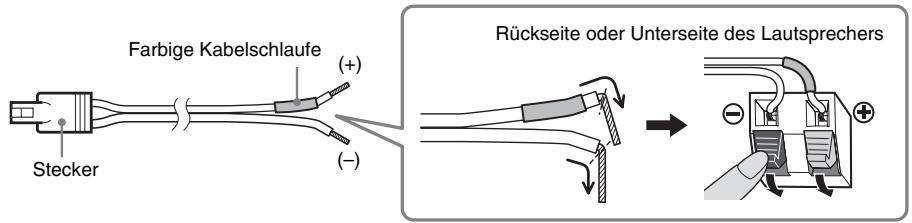

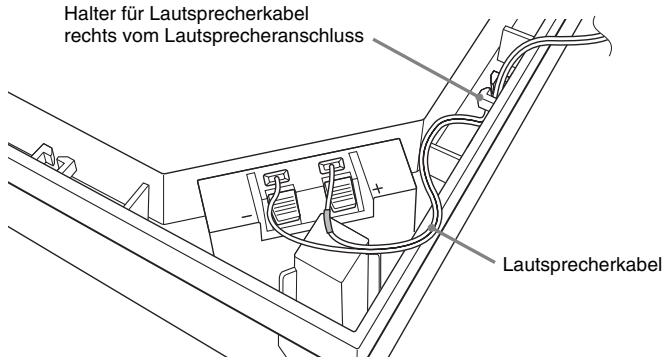

- Lautsprecherkabel (5, rot/weiß/grün/grau/blau)

• Abdeckungen für die Lautsprecherunterseite (4)

- Bodenplatten (4)

- Untere Teile der vorderen und der Raumklanglautsprecher (4)

• Schrauben (silberfarben) (4)

• Schrauben (schwarz) (12)

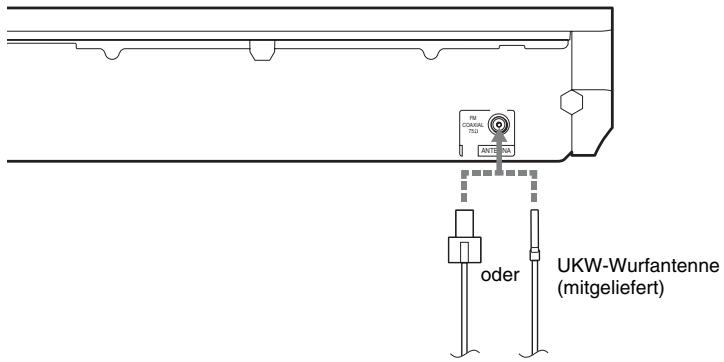

• UKW-Wurfantenne (1)

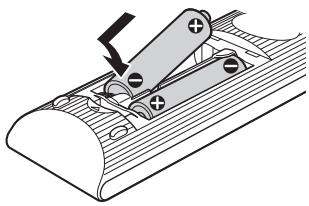

• R6-Batterien der Größe AA (2)

• Kalibriermikrofon (1)

- Dock für iPod/iPhone (TDM-iP30) (1)

- USB-Kabel (1)

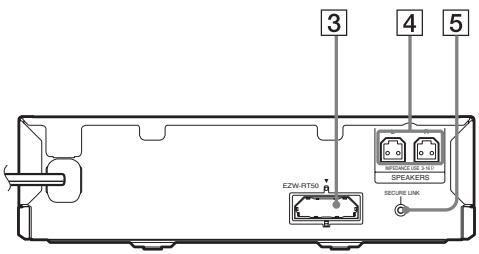

• Raumklangverstärker (1)

• Bedienungsanleitung
- Schnellkonfigurationsanleitung
• Montageanleitung für Lautsprecher
- Software License Information
- Wireless Product Compliance Information (nur Modelle für Europa)

BDV-E780W

• Vordere Lautsprecher (2)

• Raumklanglautsprecher (2)

• Mittlerer Lautsprecher (1)

• Tiefsttonlautsprecher (1)

- Lautsprecherkabel (3, grün/ grau/blau)

- UKW-Wurfantenne (1)

• R6-Batterien der Größe AA (2)

• Kalibriermikrofon (1)

- Dock für iPod/iPhone (TDM-iP30) (1)

- USB-Kabel (1)

• Raumklangverstärker (1)

• Bedienungsanleitung
• Schnellkonfigurationsanleitung
  • Montageanleitung für Lautsprecher
• Software License Information
• Wireless Product Compliance Information

Vorbereiten der Fernbedienung

Legen Sie zwei R6-Batterien der Größe AA (mitgeliefert) in das Batteriefach der Fernbedienung ein. Achten Sie dabei auf richtige Polarität: Plus- und Minus-Pol der Batterien müssen den Markierungen und im Batteriefach entsprechen.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Vorderseite

1 Display an der Vorderseite
2 Soft-Touch-Tasten/Anzeigen

▲ (Öffnen/Schließen) (Seite 36)

Zum Öffnen oder Schließen der Disc-Lade.

(Wiedergabe)

Zum Starten bzw. Fortsetzen der Wiedergabe (Wiedergabefortsetzung).

Zum Wiedergeben einer Diaschau, wenn eine Disc mit JPEG-Bilddateien eingelegt ist.

■ (Stopp)

Zum Stoppen der Wiedergabe und Speichern der Stelle (Stelle für die Wiedergabefortsetzung).

Für die Wiedergabefortsetzung in einem Titel/Stück wird die zuletzt wiedergegebene Stelle bzw. das zuletzt angezeigte Foto in einem Fotoordner gespeichert.

VOL +/-

Zum Einstellen der Lautstärke an der Anlage.

FUNCTION

Zum Auswählen der Signalquelle für die Wiedergabe.

3 Anschluss ⇌ (USB) (Seite 37)

Zum Anschließen eines USB-Geräts.

4 Netzanzeige

Leuchtet, wenn die Anlage eingeschaltet ist.

5 Disc-Lade (Seite 36)
6 I/ (Ein/Bereitschaft)/ Fernbedienungssensor

Zum Einschalten des Geräts bzw. zum Wechseln in den Bereitschaftsmodus.

Hinweis zu Soft-Touch-Tasten/Anzeigen

Diese Tasten stehen zur Verfügung, wenn die Anzeigen für die Soft-Touch-Tasten leuchten. Sie können die Anzeigen ein- bzw. ausschalten, indem Sie [Beleuchtung/Anzeige] einstellen (Seite 69). Wenn Sie [Beleuchtung/Anzeige] auf [Einfach/Aus] setzen, erlöschen die Anzeigen. Berühren Sie in diesem Fall eine

beliebige Soft-Touch-Taste. Wenn die Anzeigen aufleuchten, berühren Sie die gewünschte Taste.

Hinweis

- Diese Tasten reagieren auf leichtes Berühren. Drücken Sie nicht übermäßig fest darauf.

Display an der Vorderseite

Die Anzeigen im Display an der Vorderseite

1 Hier wird der Wiedergabestatus der Anlage angezeigt.
2 Leuchtet, wenn die Wiedergabewiederholung aktiviert ist.
3 Leuchtet, wenn ein Stereosender empfangen wird. (nur Radio)
4 Leuchtet bei der Wiedergabe über die Funktion PARTY STREAMING.
5 Leuchtet, wenn die Buchse HDMI (OUT) ordnungsgemäß mit dem HDMI- oder DVI (Digital Visual Interface)-Eingang eines Geräts verbunden ist, das mit HDCP (High-bandwidth Digital Content Protection) kompatibel ist.

6 Leuchtet, wenn die Stummschaltung eingeschaltet ist.
7 Hier werden Informationen zum Status der Anlage angezeigt, wie z. B. die Radiofrequenz usw.
8 Leuchtet bei der Ausgabe von 720p-/1080i-/1080p-Videosignalen an der Buchse HDMI (OUT) bzw. von 720p-/1080i-Videosignalen an den Buchsen COMPONENT VIDEO OUT*.

* Die Buchsen COMPONENT VIDEO OUT gibt es bei nicht für Europa und Saudi-Arabien bestimmten Modellen.

1 Buchsen SPEAKERS (Seite 22)
② Buchsen COMPONENT VIDEO OUT (Seite 24) (bei nicht für Europa und Saudi-Arabien bestimmten Modellen)
3 Anschluss ✉ (USB) (Seite 37)
4 Buchse SAT/CABLE (DIGITAL IN COAXIAL) (Seite 26)
5 Steckplatz für Funktransceiver (EZW-RT50) (Seite 30)
6 Buchse ANTENNA (FM COAXIAL 75Ω) (Seite 28)

7 Buchse A.CAL MIC (Seite 31, 51)
8 Buchsen AUDIO (AUDIO IN L/R) (Seite 26)
9 Buchse TV (DIGITAL IN OPTICAL) (Seite 24)
10 Anschluss LAN (100) (Seite 29)
11 Buchse HDMI (IN 2) (Seite 26)
12 Buchse HDMI (IN 1) (Seite 26)
13 Buchse HDMI (OUT) (Seite 24)
14 Buchse VIDEO OUT (Seite 24)

Raumklangverstärker

Vorderseite

Rückseite

1 I/ ^① (Ein/Aus)

Zum Ein-/Ausschalten des Raumklangverstärkers.

2 Anzeige LINK/STANDBY

Diese Anzeige gibt Aufschluss über den Status der Funkübertragung zwischen dem Hauptgerät und dem Raumklangverstärker.

Anzeige	Status
Leuchtet grün.	Die Anlage ist eingeschaltet, die Funkübertragung ist aktiviert und Raumklangsignale werden empfangen.
Leuchtet orange.	Die Anlage ist eingeschaltet, die Funkübertragung mit der Secure Link-Funktion ist aktiviert und Raumklangsignale werden empfangen.
Blinkt schnell grün.	Der Funktransceiver ist nicht richtig in den Steckplatz für den Funktransceiver eingesetzt.
Blinkt langsam grün oder orange.	Die Funkübertragung ist deaktiviert.
Leuchtet rot.	Der Raumklangverstärker befindet sich im Bereitschaftsmodus, während sich auch die Anlage im Bereitschaftsmodus befindet oder die Funkübertragung deaktiviert ist.
Leuchtet nicht.	Der Raumklangverstärker ist ausgeschaltet.

Anzeige	Status
Blinkt rot.	Die Schutzfunktion des Raumklangverstärkers ist aktiv.

3 Steckplatz für Funktransceiver (EZW-RT50)
4 Buchsen SPEAKERS
5 Taste SECURE LINK (Seite 58) Zum Starten der Secure Link-Funktion.

Fernbedienung

Im Folgenden werden nur die Tasten zum Bedienen der Anlage beschrieben. Unter „Steuern von Fernsehgeräten oder anderen Geräten mit der mitgelieferten Fernbedienung“ (Seite 54) finden Sie Informationen zu den Tasten, mit denen Sie die angeschlossenen Komponenten bedienen können.

• Die Zahlentaste 5 sowie die Tasten , PROG + und verfügen über einen fühlbaren Punkt. Verwenden Sie den fühlbaren Punkt als Anhaltspunkt beim Bedienen von Geräten mit der Fernbedienung.
  • Die Namen der Tasten, deren Funktionen nach dem Drücken der Betriebsmodustasten TV oder STB zur Verfügung stehen, sind mit einer gelben oder grünen Markierung gekennzeichnet.

1 ▲ (Öffnen/Schließen)

Zum Öffnen oder Schließen der Disc-Lade.

SPEAKERS TV↔AUDIO

Zum Auswählen, ob der Ton vom Fernsehgerät über die Lautsprecher der Anlage oder über den bzw. die Lautsprecher des Fernsehgeräts ausgegeben werden soll. Diese Funktion steht nur zur Verfügung, wenn Sie [Steuerung für HDMI] auf [Ein] setzen (Seite 69).

AV I/⏻ (Ein/Bereitschaft) (Seite 54)

Zum Einschalten des Fernseh- oder eines anderen Geräts bzw. zum Wechseln in den Bereitschaftsmodus.

I/⏻ (Ein/Bereitschaft) (Seite 31, 48)

Zum Einschalten der Anlage bzw. zum Wechseln in den Bereitschaftsmodus.

2 Zahlentasten (Seite 49, 54)

Zum Eingeben von Titel-/Kapitelnummern, der Nummer eines gespeicherten Senders usw.

ENTER

Zum Bestätigen der ausgewählten Option.

3 Farbtasten (rot/grün/gelb/blau)

Tasten zur schnellen Auswahl von Optionen bei einigen BD-Menüs (können auch bei interaktiven Java-Funktionen von BDs verwendet werden).

4 TOP MENU

Zum Öffnen oder Schließen des Hauptmenüs einer BD oder DVD.

POP UP/MENU

Zum Öffnen oder Schließen des Kontextmenüs einer BD-ROM bzw. des Menüs einer DVD.

OPTIONS (Seite 33, 43, 56)

Zum Anzeigen des Optionsmenüs auf dem Fernsehschirm oder im Display an der Vorderseite. (Wo das Menü angezeigt wird, hängt von der ausgewählten Funktion ab.)

RETURN

Zum Zurückschalten zur vorherigen Anzeige.

←/↑/↓/→

Zum Verschieben der Hervorhebung zu einer angezeigten Option.

⊕ (Eingabe)

Zum Bestätigen der ausgewählten Option.

5 FUNCTION (Seite 32, 48)

Zum Auswählen der Signalquelle für die Wiedergabe.

HOME (Seite 31, 48, 51, 52, 56, 58, 60, 64)

Zum Aufrufen oder Schließen des Hauptmenüs der Anlage.

SOUND MODE (Seite 46)

Zum Auswählen des Klangmodus.

6 Funktionstasten für die Wiedergabe

Siehe „Wiedergabe“ (Seite 36).

◀◀/▶▶I (Zurück/Weiter)

Zurück zum vorherigen/weiter zum nächsten Kapitel, Stück bzw. zur vorherigen/nächsten Datei.

←•/•→ (Wiedergabewiederholung/Weiterschalten)

Kurze Wiedergabewiederholung der aktuellen Szene für 10 Sekunden./Kurzes Weiterschalten der aktuellen Szene um 15 Sekunden.

◀◀/▶▶ (schnell/langsam/Standbild)

Zum schnellen Rücklauf/Vorlauf auf der Disc während der Wiedergabe. Mit jedem Tastendruck wechselt die Suchgeschwindigkeit.

Zum Aktivieren der Wiedergabe in Zeitlupe, wenn die Taste im Pausemodus länger als eine Sekunde gedrückt wird. Zur Bild-für-Bild-Wiedergabe, wenn die Taste im Pausemodus gedrückt wird.

Zeitlupe und Einzelbildwiedergabe stehen bei Blu-ray 3D-Discs nicht zur Verfügung.

(Wiedergabe)

Zum Starten bzw. Fortsetzen der Wiedergabe (Wiedergabefortsetzung).

Zum Aktivieren der One-Touch-Wiedergabe (Seite 50), wenn die Anlage eingeschaltet und die Funktion „BD/DVD“ eingestellt ist.

II (Pause)

Zum Unterbrechen bzw. Fortsetzen der Wiedergabe.

■ (Stopp)

Zum Stoppen der Wiedergabe und Speichern der Stelle (Stelle für die Wiedergabefortsetzung). Für die Wiedergabefortsetzung in einem Titel/Stück wird die zuletzt wiedergegebene Stelle bzw. das zuletzt angezeigte Foto in einem Fotoordner gespeichert.

Funktionstasten für den Radioempfang Siehe „Tuner“ (Seite 48).

PRESET +/-

TUNING +/-

7 (Stummschaltung)

Zum vorübergehenden Stummschalten des Tons.

(Ton) (Seite 46, 47)

Zum Auswählen des Audioformats bzw. der Tonspur.

(Lautstärke) +/- (Seite 48)

Zum Einstellen der Lautstärke.

DISPLAY (Seite 36, 40, 56)

Zum Anzeigen von Wiedergabe- und Webbrowsing-Informationen auf dem Fernsehschirm.

Zum Anzeigen von gespeichertem Radiosender, Frequenz usw. im Display an der Vorderseite.

Zum Anzeigen von Stream-Informationen bzw. des Decodierstatus im Display an der Vorderseite, wenn eine andere Funktion als „BD/DVD“ eingestellt ist. Wenn an der Anlage die Funktion „HDMI1“, „HDMI2“, „TV“ oder „SAT/CABLE“ eingestellt ist, werden Stream-Informationen/Decodierstatus nur angezeigt, wenn ein digitales Signal eingespeist wird. Die Stream-Informationen bzw. der Decodierstatus werden je nach Stream bzw. zu decodierendem Element unter Umständen nicht angezeigt.

SLEEP (Seite 54)

Zum Einstellen des Sleep-Timers.

8 .... (Untertitel) (Seite 68)

Zum Auswählen der Untertitelsprache, wenn die Untertitel auf einer BD-ROM/DVD VIDEO in mehreren Sprachen aufgezeichnet wurden.

9 Betriebsmodustasten (Seite 54)

Zum Wechseln der Komponente, die mit der Fernbedienung gesteuert werden soll.

BD: Sie können dieses Blu-ray Disc/DVD Home Theatre System bedienen.

TV: Sie können ein Fernsehgerät bedienen.

STB: Sie können einen Kabelempfänger, einen digitalen Satellitenempfänger, einen digitalen Videoempfänger usw. bedienen.

♡ (Favoriten)

Zum Anzeigen der Internet-Inhalte, die zur Favoritenliste hinzugefügt wurden. Sie können 18 Internet-Inhalte als Favoriten speichern.

Schritt 1: Installieren der Anlage

Anordnen der Anlage

Ordnen Sie die einzelnen Komponenten der Anlage wie in der Abbildung unten gezeigt an.

Ⓐ Vorderer Lautsprecher (L (links))
⑧ Vorderer Lautsprecher (R (rechts))
© Mittlerer Lautsprecher
⑭ Raumklanglautsprecher (L (links))
⑤ Raumklanglautsprecher (R (rechts))
⑤ Tiefsttonlautsprecher
© Gerät
⑧ Raumklangverstärker

Hinweis

• Seien Sie vorsichtig, wenn Sie die Lautsprecher und/oder Lautsprecherständer mit daran montierten Lautsprechern auf einen besonders behandelten Fußboden (gewachst, geölt, poliert usw.) stellen, da es zu Flecken oder Verfärbungen kommen kann.
• Lehnen Sie sich nicht an die Lautsprecher und hängen Sie sich nicht daran. Andernfalls können die Lautsprecher umkippen.

Tipp

• Informationen zum Zusammenbauen der Lautsprecher finden Sie in der mitgelieferten „Montageanleitung für Lautsprecher“. (nur BDV-E980W)
• Sie können die Lautsprecher an einer Wand montieren. Näheres dazu finden Sie in der mitgelieferten „Montageanleitung für Lautsprecher“.

Hinweis zum Lautsprecherkabel des Tiefsttonlautsprechers

Sie können festlegen, in welcher Richtung das Lautsprecherkabel des Tiefsttonlautsprechers an der Unterseite aus dem Tiefsttonlautsprecher geführt wird.

Unterseite des Tiefsttonlautsprechers

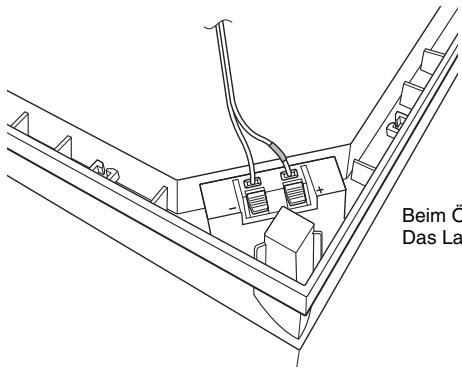

Beim Öffnen der Verpackung:

Das Lautsprecherkabel ist angeschlossen.

Hinweis

- Um einen Kurzschluss an den Lautsprechern zu vermeiden, stellen Sie sicher, dass die Lautsprecherkabel nicht wie in den folgenden Beispielen angeschlossen sind. Wenn ein Problem besteht, beheben Sie es.

Beispiele für unsachgemäß angeschlossene Lautsprecherkabel

Das abisolierte Lautsprecherkabel berührt einen anderen Lautsprecheranschluss.

Abisolierte Kabel berühren einander, weil zu viel Kabelisolierung entfernt wurde.

Wenn Sie den Tiefsttonlautsprecher mit der breiten Seite nach vorne weisend aufstellen

In Richtung der Hörposition

1 Sichern Sie das Lautsprecherkabel im Halter für Lautsprecherkabel rechts vom Lautsprecheranschluss.

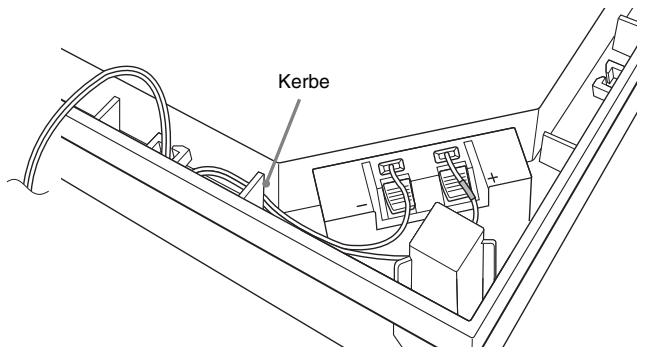

2 Führen Sie das Lautsprecherkabel durch die Kerbe an der Seite des Tiefsttonlautsprechers.

Wenn Sie den Tiefsttonlautsprecher mit der schmalen Seite nach vorne weisend aufstellen

In Richtung der Hörposition

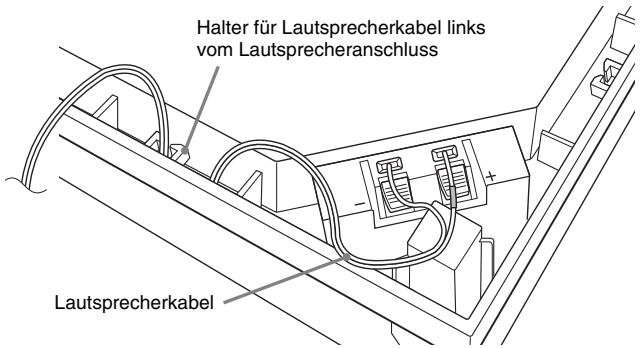

1 Sichern Sie das Lautsprecherkabel im Halter für Lautsprecherkabel links vom Lautsprecheranschluss.

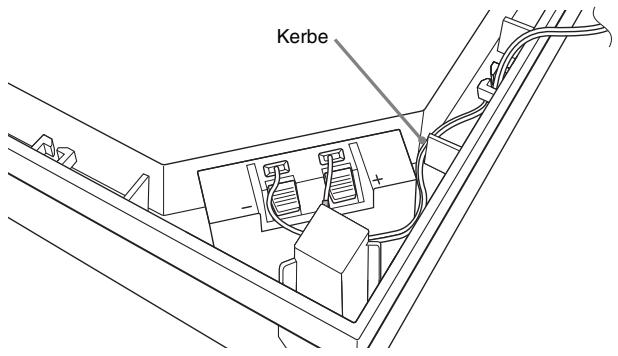

2 Führen Sie das Lautsprecherkabel durch die Kerbe an der Seite des Tiefsttonlautsprechers.

Schritt 2: Anschließen der Anlage

Das Anschließen der Anlage ist auf den folgenden Seiten beschrieben.

Nehmen Sie alle anderen Anschlüsse vor, bevor Sie das Netzkabel des Geräts und das des Raumklangverstärkers an eine Netzsteckdose anschließen.

Informationen zum Zusammenbauen der Lautsprecher finden Sie in der mitgelieferten

„Montageanleitung für Lautsprecher“. (nur BDV-E980W)

Hinweis

- Wenn Sie ein Gerät mit eigenem Lautstärkeregler anschließen, verringern Sie die Lautstärke des Geräts so weit, dass der Ton nicht verzerrt ist.

Anschließen der Lautsprecher

So schließen Sie Lautsprecherkabel an den Lautsprecher an

Sie müssen jeweils ein Lautsprecherkabel an die folgenden Lautsprecher anschließen:

• BDV-E980W: Vordere, mittlerer und Raumklanglautsprecher.
  • BDV-E780W: Mittlerer und Raumklanglautsprecher.

Die Stecker und die farbigen Kabelschlaufen der Lautsprecherkabel haben je nach Lautsprechertyp unterschiedliche Farben.

Achten Sie darauf, die Lautsprecherkabel an die entsprechenden Anschlüsse der Lautsprecher anzuschließen: das Lautsprecherkabel mit der farbigen Kabelschlaufe an und das Lautsprecherkabel ohne farbige Kabelschlaufe an . Achten Sie darauf, dass die Isolierung (Gummihülle) des Lautsprecherkabels nicht in die Lautsprecheranschlüsse gerät.

So schließen Sie Lautsprecherkabel an das Gerät und den Raumklangverstärker an

Schließen Sie die Stecker der Lautsprecherkabel an die farblich passenden SPEAKERS-Buchsen des Geräts und des Raumklangverstärkers an.

Stecken Sie den Stecker so in das Gerät bzw. den Raumklangverstärker, dass er mit einem Klicken einrastet.

Anschließen des Fernsehgeräts

Schließen Sie die Anlage so an das Fernsehgerät an, dass das Bild von der Anlage am Fernsehgerät und der Ton vom Fernsehgerät über die Lautsprecher der Anlage ausgegeben wird.

Wählen Sie die Anschlussmethode je nach den Buchsen und Funktionen am Fernsehgerät aus.

• Wenn das Fernsehgerät über eine HDMI-Buchse mit der Markierung „ARC*“ verfügt: Anschluss Ⓐ
• Wenn das Fernsehgerät über eine HDMI-Buchse verfügt: Anschluss Ⓐ und Ⓓ
• Wenn das Fernsehgerät über Komponentenvideoeingangsbuchsen verfügt (bei nicht für Europa und Saudi-Arabien bestimmten Modellen): Anschluss Ⓑ und Ⓓ
• Wenn das Fernsehgerät über keine der obigen Buchsen verfügt: Anschluss © und Ⓓ

Videoverbindungen

A	B	C
HDMI-Kabel(nicht mitgeliefert)	Komponenten-videokabel(nicht mitgeliefert)	Videokabel(nicht mitgeliefert)

Audioverbindung

D

Optisches Digitalkabel(nicht mitgeliefert)

Fernsehgerät

* Audio Return Channel. Näheres finden Sie unter „Hinweis zu Audio Return Channel“ (Seite 25).
**Nur verfügbar, wenn Ihr Fernsehgerät mit Audio Return Channel kompatibel ist.

Ⓐ Anschluss über HDMI-Kabel

Wenn das Fernsehgerät über eine HDMI-Buchse verfügt, schließen Sie das Fernsehgerät über ein HDMI-Kabel an. Damit erzielen Sie im Vergleich mit anderen Anschlusstypen eine bessere Bildqualität.

Bei einer Verbindung über ein HDMI-Kabel müssen Sie beim Vornehmen der Schnellkonfiguration die Art des Ausgangssignals auswählen (Seite 31).

Informationen zu weiteren HDMI-Einstellungen finden Sie unter „[HDMI-Einstellungen]“ (Seite 69).

Hinweis zu Audio Return Channel

Wenn das Fernsehgerät mit Audio Return Channel (ARC, Audiorückkanal) kompatibel ist, werden bei der Verbindung über ein HDMI-Kabel auch digitale Audiosignale vom Fernsehgerät eingespeist. Sie brauchen für die Wiedergabe des Fernsehtons daher keine separate Audioverbindung vorzunehmen. Informationen zum Einstellen von Audio Return Channel finden Sie unter [Audio Return Channel] (Seite 69).

⑧ Anschluss über Komponentenvideokabel (bei nicht für Europa und Saudi-Arabien bestimmten Modellen)

Wenn das Fernsehgerät nicht über eine HDMI-Buchse, aber über Komponentenvideoeingangsbuchsen verfügt, schließen Sie das Fernsehgerät über ein Komponentenvideokabel an. So erzielen Sie eine höhere Bildqualität als über ein Videokabel.

Bei einer Verbindung über ein Komponentenvideokabel müssen Sie während der Schnellkonfiguration die Art des Ausgangssignals auswählen (Seite 31).

© Anschluss über Videokabel

Wenn das Fernsehgerät nicht über eine HDMI-Buchse oder eine Komponentenvideoeingangsbuchse verfügt, verbinden Sie die Geräte mit dem Videokabel.

© Anschluss über optisches Digitalkabel

Mit dieser Verbindung werden Audiosignale vom Fernsehgerät an die Anlage übertragen. Nehmen Sie diese Verbindung vor, wenn Sie den Ton vom Fernsehgerät über die Anlage wiedergeben lassen möchten. Bei dieser Verbindung empfängt die Anlage ein Multiplex-Sendesignal im Dolby Digital-Format und Sie können Multiplex-Ton wiedergeben lassen.

Hinweis

• Sie können den Ton vom Fernsehgerät wiedergeben lassen, indem Sie die Funktion „TV“ auswählen (Seite 32).
• Wenn das Fernsehgerät nicht mit einer optischen Digitalausgangsbuchse ausgestattet ist, können Sie das Gerät und das Fernsehgerät über ein Audiokabel verbinden, um den Ton vom Fernsehgerät über die Anlage wiedergeben zu lassen. Näheres zu den Anschlüssen finden Sie unter „Anschließen anderer Geräte“ (Seite 26).

Anschließen anderer Geräte

Wenn ein an die Anlage anzuschließendes Gerät mit einer Buchse HDMI (OUT) ausgestattet ist

Ein Gerät mit einer Buchse HDMI (OUT), wie z. B. eine Set-Top-Box, einen digitalen Satellitenempfänger oder eine PLAYSTATION ^® 3 usw., können Sie über ein HDMI-Kabel anschließen. Über eine HDMI-Kabelverbindung können Video- und Audiosignale übertragen werden. Wenn Sie das Gerät über ein HDMI-Kabel an die Anlage anschließen, können Sie Bild und Ton digital in hoher Qualität über die Buchse HDMI (IN 1) oder HDMI (IN 2) wiedergeben lassen.

Rückseite des Geräts

Hinweis

• Videosignale von den Buchsen HDMI (IN 1/2) werden nur dann an der Buchse HDMI (OUT) ausgegeben, wenn die Funktion „HDMI1“ oder „HDMI2“ ausgewählt ist.
• Zum Ausgeben von Audiosignalen von den Buchsen HDMI (IN 1/2) an der Buchse HDMI (OUT) müssen Sie unter Umständen die Audioausgangseinstellung ändern. Einzelheiten dazu finden Sie in [Audio-Ausgang] unter [Toneinstellungen] (Seite 67).
• Sie können als Audioeingang für ein Gerät, das an die Buchse HDMI (IN 1) angeschlossen ist, die Buchse TV (DIGITAL IN OPTICAL) einstellen. Einzelheiten dazu finden Sie in [HDMI1-Audio-Eingangsmodus] unter [HDMI-Einstellungen] (Seite 69). (Nur Modelle für Europa.)

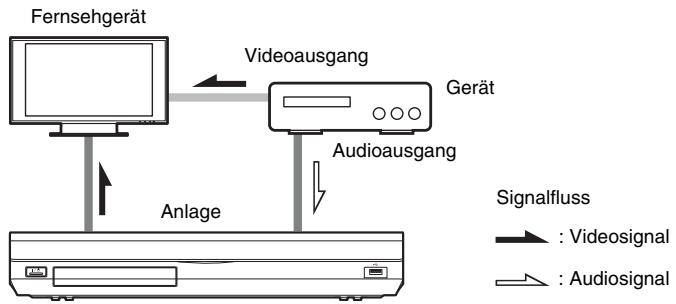

Wenn das Gerät nicht mit einer Buchse HDMI OUT ausgestattet ist

Schließen Sie die Anlage so an, dass Videosignale von der Anlage und dem Gerät an das Fernsehgerät und Audiosignale von dem Gerät an die Anlage gesendet werden, und zwar wie folgt.

Wenn an dem Gerät nur Ton wiedergegeben wird, verbinden Sie den Audioausgang des Geräts mit der Anlage.

Wählen Sie die Anschlussmethode je nach den Buchsen an dem Gerät aus.

• Gerät mit einer koaxialen Digitalausgangsbuchse: A
• Gerät ohne koaxiale Digitalausgangsbuchse: B

Rückseite des Geräts

Hinweis

• Wenn Sie die Verbindung oben vornehmen, setzen Sie [Steuerung für HDMI] in [HDMI-Einstellungen] unter [System-Einstellungen] auf [Aus] (Seite 69).
• Sie können den Ton von dem Gerät wiedergeben lassen, indem Sie die Funktion „SAT/CABLE“ bei Anschluss A bzw. die Funktion „AUDIO“ bei Anschluss B auswählen (Seite 32).

Anschließen der Antenne

Rückseite des Geräts

Hinweis

• Breiten Sie die UKW-Wurfantenne unbedingt ganz aus.
• Achten Sie darauf, dass die UKW-Wurfantenne nach dem Anschließen möglichst horizontal ausgerichtet ist.

Tipp

- Bei schlechtem UKW-Empfang schließen Sie das Gerät über ein 75-Ohm-Koaxialkabel (nicht mitgeliefert) an eine UKW-Außenantenne an.

Schritt 3: Anschließen an das Netzwerk

Hinweis

- Wenn Sie die Anlage an Ihr Netzwerk anschließen wollen, müssen Sie Netzwerkeinstellungen vornehmen, die der Nutzungsumgebung und den Geräten entsprechen. Näheres finden Sie unter „Konfigurieren des Netzwerks“ (Seite 60) und „,[Netzwerkeinstellungen]“ (Seite 70).

Wählen Sie die Methode je nach der LAN-Umgebung (Local Area Network) aus.

- Bei einem WLAN

Die Anlage verfügt über integriertes Wi-Fi und Sie können die Anlage mit dem Netzwerk verbinden, indem Sie die Netzwerkeinstellungen vornehmen.

- Bei einem anderen LAN als einem WLAN

Schließen Sie die Anlage an das Netzwerk an, indem Sie wie folgt eine LAN-Kabelverbindung vornehmen.

Hinweis

• Die Entfernung zwischen dem Gerät und dem WLAN-Router hängt von der Nutzungsumgebung ab. Wenn keine Verbindung von der Anlage zum Netzwerk hergestellt werden kann oder die Netzwerkverbindung instabil ist, stellen Sie das Gerät und den WLAN-Router näher beieinander auf. Wenn Sie das Gerät und den WLAN-Router nicht näher beieinander aufstellen können, verwenden Sie den gesondert erhältlichen USB WLAN Adapter (nur UWA-BR100* von Sony).
• Wenn Sie eine Verbindung zu einem WLAN mit 5-GHz-Frequenzbereich herstellen wollen, benötigen Sie den gesondert erhältlichen USB WLAN Adapter (nur UWA-BR100* von Sony).

* Stand: November 2010. Der USB WLAN Adapter ist möglicherweise nicht in allen Regionen/Ländern erhältlich.

- Informationen zu Netzwerkeinstellungen finden Sie auch auf der folgenden Kundensupport-Website von Sony:

Für Kunden in Europa:

http://support.sony-europe.com

Für Kunden in Taiwan:

http://www.sony-asia.com/support/tw

Für Kunden in anderen Ländern/Regionen:

http://www.sony-asia.com/support

Schritt 4: Konfigurieren des Funksystems

Der Ton wird vom Gerät an den Raumklangverstärker übertragen, der an die Raumklanglautsprecher angeschlossen ist. Zum Aktivieren der Funkübertragung führen Sie die folgenden Schritte aus.

1 Setzen Sie den Funktransceiver in das Gerät ein.

Rückseite des Geräts

2 Setzen Sie den Funktransceiver in den Raumklangverstärker ein.

Rückseite des Raumklangverstärkers

3 Schließen Sie das Netzkabel des Geräts an.

Vergewissern Sie sich vor dem Anschließen des Netzkabels, dass alle Anschlüsse unter „Schritt 2: Anschließen der Anlage“ (Seite 22) ordnungsgemäß vorgenommen wurden.

4 Schalten Sie die Anlage durch Drücken von I/↓ ein.

5 Schließen Sie das Netzkabel des Raumklangverstärkers an.

Wenn die Funkübertragung aktiviert ist, leuchtet die Anzeige LINK/STANDBY grün. Wenn die Anzeige LINK/STANDBY nicht leuchtet, lesen Sie bitte unter „Raumklangverstärker“ (Seite 14) und „Tonübertragung per Funk“ (Seite 77) nach.

Hinweis zum Bereitschaftsmodus

Der Raumklangverstärker schaltet automatisch in den Bereitschaftsmodus (und die Anzeige LINK/STANDBY leuchtet rot), wenn sich das Hauptgerät im Bereitschaftsmodus befindet oder die Funkübertragung deaktiviert ist. Sobald das Hauptgerät wieder eingeschaltet und die Funkübertragung wieder aktiviert wird, schaltet sich auch der Raumklangverstärker automatisch wieder ein (die Anzeige LINK/STANDBY leuchtet grün).

So geben Sie die Funkverbindung an

Wenn Sie mehrere Funkgeräte verwenden oder Ihre Nachbarn Funkgeräte verwenden, kann es zu Interferenzen kommen. Um dies zu verhindern, können Sie eine sichere Funkverbindung zwischen dem Hauptgerät und dem Raumklangverstärker herstellen (Secure Link-Funktion). Näheres finden Sie unter „Weitere Einstellungen für das Funksystem“ (Seite 58).

Schritt 5: Vornehmen der Schnellkonfiguration

Die folgenden Schritte beschreiben, wie Sie die Grundkonfiguration der Anlage durchführen. Die angezeigten Optionen sind je nach Ländermodell unterschiedlich.

1 Schalten Sie das Fernsehgerät ein.
2 Schließen Sie das Kalibriermikrofon an die Buchse A.CAL MIC an der Rückseite an.

Stellen Sie das Kalibriermikrofon mit einem Stativ usw. (nicht mitgeliefert) auf Ohrhöhe auf. Die Vorderseite jedes Lautsprechers sollte zum Kalibriermikrofon zeigen und es sollte sich kein Hindernis zwischen den Lautsprechern und dem Kalibriermikrofon befinden.

3 Drücken Sie I/♠.
4 Wählen Sie am Fernsehgerät den Eingang, an den die Anlage angeschlossen ist, damit das Bild auf dem Fernsehschirm erscheint.

Die Schnellkonfigurationsanzeige zum Auswählen der Sprache für die Bildschirmanzeigen erscheint.

5 Führen Sie die [Schnellkonfiguration] aus. Befolgen Sie die Anweisungen auf dem Bildschirm und nehmen Sie die grundlegenden Einstellungen mit /// und vor.

Nehmen Sie die folgende Einstellung je nach Anschlussmethode (Seite 24) vor.

• Anschluss über HDMI-Kabel: Gehen Sie nach den Anweisungen auf dem Fernsehschirm vor.
• Anschluss über Komponentenvideokabel (bei nicht für Europa und Saudi-Arabien bestimmten Modellen): Wählen Sie die Bildqualität aus. Die folgenden Einstellungen stehen zur Verfügung (von der niedrigsten zur höchsten Bildqualität): 480i/576i, 480p/576p, 720p und 1080i.

Hinweis

• Die BD-ROM-Wiedergabe von geschütztem Inhalt über den Komponentenvideoausgang wird nur bei einer Ausgabeauflösung von 480i/576i unterstützt. Näheres finden Sie unter „Kopierschutz“ (Seite 3).

- Anschluss über Videokabel: Wählen Sie [16:9] oder [4:3], so dass das Bild einwandfrei angezeigt wird.

Einzelheiten zu den Einstellungen für [Automatische Kalibrierung] während der [Schnellkonfiguration] finden Sie unter „Automatisches Kalibrieren der Einstellungen“ (Seite 51).

So rufen Sie die Schnellkonfigurationsanzeige wieder auf

1 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

2 Wählen Sie mit die Option [Einrichtung] aus.
3 Wählen Sie mit ↑/↓ die Option [Schnellkonfiguration] aus und drücken Sie ⊕.
4 Wählen Sie mit / die Option [Starten] aus und drücken Sie ⊕.

Die Schnellkonfigurationsanzeige erscheint.

Schritt 6: Auswählen der Tonquelle

Sie können die Tonquelle für die Wiedergabe auswählen.

Drücken Sie FUNCTION so oft, bis die gewünschte Funktion im Display an der Vorderseite erscheint.

Mit jedem Tastendruck auf FUNCTION wechselt die Funktion folgendermaßen.

$$ \begin{array}{l} , \mathrm{BD} / \mathrm{DVD} ^ {\prime \prime} \rightarrow ,, \mathrm{FM} ^ {\prime \prime} \rightarrow ,, \mathrm{HDMI1} ^ {\prime \prime} \rightarrow \ , \text { HDMI2 }" \rightarrow ,, \text { TV }" \rightarrow ,, \text { SAT / CABLE }" \rightarrow \ , \text { AUDIO }" \rightarrow ,, \text { BD / DVD }" \rightarrow ... \ \end{array} $$

Funktion	Tonquelle
„BD/DVD“	Disc, USB-Gerät, iPod/iPhone oder Netzwerkgerät für Wiedergabe über die Anlage
„FM“	UKW-Radio (Seite 48)
„HDMI1“/„HDMI2“	An die Buchse HDMI (IN 1) oder HDMI (IN 2) an der Rückseite angeschlossenes Gerät (Seite 26)
„TV“	An die Buchse TV (DIGITAL IN OPTICAL) an der Rückseite angeschlossenes Gerät (Fernsehgerät usw.) oder ein Fernsehgerät, das mit Audio Return Channel kompatibel und an die Buchse HDMI (OUT) an der Rückseite angeschlossen ist (Seite 24)
„SAT/CABLE“	An die Buchse SAT/CABLE (DIGITAL IN COAXIAL) an der Rückseite angeschlossenes Gerät (Seite 26)

Funktion	Tonquelle
„AUDIO“	An die Buchsen AUDIO (AUDIO IN L/R) an der Rückseite angeschlossenes Gerät (Seite 26)

Schritt 7: Wiedergeben von Raumklang

Wenn Sie die vorherigen Schritte ausgeführt und die Wiedergabe gestartet haben, können Sie problemlos Raumklang wiedergeben lassen. Sie können auch vordefinierte Raumklangeinstellungen auswählen, die optimal auf verschiedene Arten von Tonquellen zugeschnitten sind. Damit können Sie zu Hause einen ebenso hervorragenden und kraftvollen Klang wie im Kino erzielen.

Auswählen der gewünschten Raumklangeinstellungen

Das Einstellverfahren hängt von der Funktion ab.

Bei der Wiedergabe über die Funktion „BD/DVD“\* oder „FM“

1 Drücken Sie OPTIONS.

Auf dem Fernsehschirm erscheint das Optionsmenü.

2 Wählen Sie mit ↑/↓ die Option [Surround-Einstlg] aus und drücken Sie ⊕.
3 Drücken Sie ↑/↓ so oft, bis die gewünschte Raumklangeinstellung auf dem Fernsehschirm erscheint.

Die verschiedenen Raumklangeinstellungen sind in der Tabelle unten beschrieben.

4 Drücken Sie ⊕.

Die Einstellung ist damit abgeschlossen.

* Raumklangeinstellungen gelten nicht bei Internet-Inhalten.

Bei der Wiedergabe über die Funktion „HDMI1“, „HDMI2“, „TV“, „SAT/CABLE“ oder „AUDIO“

1 Drücken Sie OPTIONS.

Das Optionsmenü erscheint im Display an der Vorderseite.

2 Drücken Sie ↑/↓ so oft, bis „SUR. SET“ im Display an der Vorderseite erscheint, und drücken Sie dann ⊕ oder →.
3 Drücken Sie ↑/↓ so oft, bis die gewünschte Raumklangeinstellung im Display an der Vorderseite erscheint.

Die verschiedenen Raumklangeinstellungen sind in der Tabelle unten beschrieben.

4 Drücken Sie ⊕.

Die Einstellung ist damit abgeschlossen.

5 Drücken Sie OPTIONS.

Das Optionsmenü im Display an der Vorderseite wird ausgeblendet.

Hinweis

- Wenn das Hauptmenü auf dem Fernsehschirm angezeigt wird, können Sie diese Einstellung ändern, indem Sie im Menü [Einrichtung] unter [Toneinstellungen] die Option [Surround-Einstlg] und dann die gewünschte Raumklangeinstellung auswählen (Seite 67).

Informationen zur Lautsprecherausgabe bei den einzelnen Raumklangeinstellungen

In der Tabelle unten sind die Optionen aufgeführt, die Sie auswählen können, wenn alle Lautsprecher an das Gerät angeschlossen sind.

Die Standardeinstellung ist [A.F.D. Multi] („A.F.D. MULTI“).

Ton von	Raumklang-einstellung	Wirkung
Je nach Tonquelle.	[A.F.D. Standard] „A.F.D. STD“ (AUTO FORMAT DIRECT STANDARD)	Die Anlage erkennt das Klangformat der Tonquelle und der Ton wird so wiedergegeben, wie er aufgenommen/codiert wurde.
	[A.F.D. Multi] „A.F.D. MULTI“ (AUTO FORMAT DIRECT MULTI)	2-kanalige Tonquelle: Die Anlage simuliert bei 2-kanaligen Tonquellen Raumklang und gibt den Ton über die 5.1-Kanal-Lautsprecher aus, indem der Ton 2-kanaliger Tonquellen für die einzelnen Lautsprecher dupliziert wird.Mehrkanalige Tonquelle: Wie die Anlage den Ton über die Lautsprecher ausgibt, hängt von der Anzahl der Kanäle bei der Tonquelle ab.
	· [Dolby Pro Logic] „PRO LOGIC“ · [Dolby PL II Movie] „PLII MOVIE“	2-kanalige Tonquelle: Die Anlage simuliert bei 2-kanaligen Tonquellen Raumklang und gibt den Ton über die 5.1-Kanal-Lautsprecher aus.- Mit [Dolby Pro Logic] („PRO LOGIC“) erfolgt die Decodierung gemäß Dolby Pro Logic.- Mit [Dolby PL II Movie] („PLII MOVIE“) erfolgt die Decodierung gemäß dem Dolby Pro Logic II movie-Modus.Mehrkanalige Tonquelle: Wie die Anlage den Ton über die Lautsprecher ausgibt, hängt von der Anzahl der Kanäle bei der Tonquelle ab.
	· [DTS Neo:6 Cinema] „NEO6 CIN“ · [DTS Neo:6 Music] „NEO6 MUS“[2ch Stereo]„2CH ST.“	2-kanalige Tonquelle: Die Anlage simuliert bei 2-kanaligen Tonquellen Raumklang und erzeugt 6.1-Kanal-Klang.- Mit [DTS Neo:6 Cinema] („NEO6 CIN“) erfolgt die Decodierung gemäß dem DTS Neo:6 Cinema-Modus.- Mit [DTS Neo:6 Music] („NEO6 MUS“) erfolgt die Decodierung gemäß dem DTS Neo:6 Music-Modus.Mehrkanalige Tonquelle: Wie die Anlage den Ton über die Lautsprecher ausgibt, hängt von der Anzahl der Kanäle bei der Tonquelle ab.Die Anlage gibt den Ton unabhängig vom Klangformat oder der Anzahl der Kanäle über die vorderen Lautsprecher und den Tiefsttonlautsprecher aus. Raumklangformate mit mehreren Kanälen werden auf 2 Kanäle heruntergemischt.

Hinweis

• Wenn Sie [A.F.D. Multi] („A.F.D. MULTI“) auswählen, ist der Ton je nach Disc bzw. Tonquelle anfangs möglicherweise nicht zu hören, da zunächst der optimale Modus automatisch ausgewählt wird. Wählen Sie [A.F.D. Standard] („A.F.D. STD“), damit der Ton von Anfang an zu hören ist.
• Wenn Ton von Zweikanaltonsendungen eingespeist wird, zeigen [Dolby Pro Logic] („PRO LOGIC“) und [Dolby PL II Movie] („PLII MOVIE“) keine Wirkung.
• Je nach eingespeistem Datenstrom haben die Raumklangeinstellungen möglicherweise keine Wirkung.
• Bei der Wiedergabe einer Super Audio CD werden die Raumklangeinstellungen nicht aktiviert.

Tipp

• Sie können die Raumklangeinstellungen auch in [Surround-Einstlg] unter [Toneinstellungen] auswählen (Seite 67).
• Bei anderen Funktionen als „BD/DVD“ können Sie prüfen, ob [Dolby Pro Logic] („PRO LOGIC“), [Dolby PL II Movie] („PLII MOVIE“) oder der DTS Neo:6-Modus aktiviert ist, indem Sie DISPLAY so oft drücken, bis die Stream-Informationen bzw. der Decodierstatus im Display an der Vorderseite erscheinen.

Wiedergabe

Wiedergeben einer Disc

Welche Discs abgespielt werden können, ist unter „Abspielbare Discs“ (Seite 81) erläutert.

1 Wählen Sie am Fernsehgerät den Eingang, an den die Anlage angeschlossen ist, damit das Bild auf dem Fernsehschirm erscheint.
2 Drücken Sie ▲ und legen Sie eine Disc in die Disc-Lade.

3 Drücken Sie ▲, um die Disc-Lade zu schließen.

- erscheint im Hauptmenü und die Wiedergabe beginnt.

Wenn die Wiedergabe nicht automatisch startet, wählen Sie ● in der Kategorie [Video], ⏻ [Musik] oder 📷 [Foto] und drücken ⊕.

Nutzung von BONUSVIEW/BD-LIVE

Einige BD-ROMs sind mit dem „BD-LIVE“-Logo* versehen und enthalten Bonusinhalte und andere Daten, die heruntergeladen werden können.

1 Schließen Sie das USB-Gerät an den Anschluss ⇌ (USB) an der Rückseite des Geräts an.

Verwenden Sie als lokalen Speicher einen USB-Speicher mit mindestens 1 GB Kapazität.

2 Treffen Sie Vorbereitungen für BD-LIVE (nur BD-LIVE).

• Schließen Sie die Anlage an ein Netzwerk an (Seite 29).
• Setzen Sie [BD-Internetverbindung] auf [Zulassen] (Seite 68).

3 Legen Sie eine BD-ROM mit BONUSVIEW/BD-LIVE ein.

Das Verfahren hängt von der Disc ab. Schlagen Sie dazu bitte in den Anweisungen zur Disc nach.

Tipp

- Zum Löschen von Daten im USB-Speicher wählen Sie [BD-Daten löschen] unter [Video] und drücken . Alle Daten im buda-Ordner werden gelöscht.

Wiedergeben von Blu-ray 3D

Sie können Blu-ray 3D-Discs mit dem 3D-Logo* wiedergeben lassen.

1 Treffen Sie Vorbereitungen für die Wiedergabe von Blu-ray 3D-Discs.

• Schließen Sie die Anlage mit einem High-Speed-HDMI-Kabel (nicht mitgeliefert) an Ihr 3D-kompatibles Fernsehgerät an.
• Stellen Sie [3D-Ausgabe-Einstlg] und [TV-Schirmgrößen-Einstlg für 3D] unter [Video-Einstellungen] ein (Seite 65).

2 Legen Sie eine Blu-ray 3D-Disc ein.

Das Verfahren hängt von der Disc ab. Schlagen Sie dazu bitte in den Anweisungen zur Disc nach.

Tipp

- Schlagen Sie auch in der Bedienungsanleitung zum 3D-kompatiblen Fernsehgerät nach.

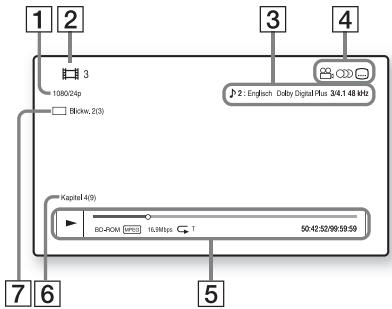

Anzeigen von Wiedergabeinformationen

Sie können die Wiedergabeinformationen usw. anzeigen lassen, indem Sie DISPLAY drücken. Welche Informationen angezeigt werden, hängt vom Disc-Typ und vom Status der Anlage ab.

Beispiel: Wiedergabe einer BD-ROM

1 Auflösung/Frequenz der Videoausgabe
2 Nummer oder Name des Titels
3 Die zurzeit ausgewählte Einstellung für den Ton

4 Verfügbare Funktionen (☐ Blickwinkel, ☐ Ton, ☐ Untertitel)

5 Wiedergabeinformationen Angezeigt werden Wiedergabemodus, Wiedergabestatusleiste, Disc-Typ, Video- Codec, Bitrate, Wiederholungstyp, verstrichene Spieldauer, Gesamtdauer

6 Kapitelnummer

7 Der zurzeit ausgewählte Blickwinkel

Wiedergeben von Dateien von einem USB-Gerät

Sie können Video-/Musik-/Fotodateien auf dem angeschlossenen USB-Gerät wiedergeben lassen.

Welche Dateitypen wiedergegeben werden können, ist unter „Abspielbare Dateitypen“ (Seite 82) erläutert.

1 Schließen Sie das USB-Gerät an den Anschluss ✉ (USB) an diesem Gerät an.

Schlagen Sie vor dem Anschließen in der Bedienungsanleitung zum USB-Gerät nach.

2 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

3 Wählen Sie mit ←/→ die Option [Video], ♪ [Musik] oder 📷 [Foto].
4 Wählen Sie mit ↑/↓ die Option [USB-Gerät (vorn)] oder [USB-Gerät (hinten)] aus und drücken Sie dann ⊕.

Hinweis

- Trennen Sie während des Betriebs nicht das USB-Gerät von der Anlage. Um beschädigte Daten oder Schäden am USB-Gerät zu vermeiden, schalten Sie die Anlage zum Anschließen oder Trennen des USB-Geräts aus.

iPod-/iPhone- Wiedergabe

Über die Anlage können Sie Musik/Videos/Fotos von einem iPod/iPhone wiedergeben und dessen Akku aufladen.

Kompatible iPod-/iPhone-Modelle

Folgende iPod-/iPhone-Modelle sind kompatibel. Aktualisieren Sie den iPod bzw. das iPhone mit der neuesten Software, bevor Sie ihn bzw. es mit der Anlage benutzen.

So lassen Sie Dateien vom iPod/ iPhone über die Anlage wiedergeben

1 Schließen Sie das Dock für iPod/iPhone (mitgeliefert) an den vorderen oder hinteren Anschluss ✉ (USB) am Gerät an und setzen Sie den iPod bzw. das iPhone dann auf das Dock für iPod/iPhone.

Wenn Sie eine Video-/Fotodatei abspielen wollen, verbinden Sie die Videoausgangsbuchse am Dock für iPod/iPhone über ein Videokabel (mitgeliefert) mit der Videoeingangsbuchse am Fernsehgerät, bevor Sie den iPod bzw. das iPhone auf das Dock für iPod/iPhone setzen.

2 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

3 Wählen Sie mit ←/→ die Option [Video], ♪ [Musik] oder 📞 [Foto].

4 Wählen Sie mit ↑/↓ die Option ☐ [iPod (vorn)] oder ☐ [iPod (hinten)] aus und drücken Sie dann ⊕.

■ Bei Auswahl von [Video] oder [Musik] in Schritt 3

Die Video-/Musikdateien werden auf dem Fernsehschirm aufgelistet. Fahren Sie mit dem nächsten Schritt fort.

■ Bei Auswahl von [Foto] in Schritt 3

[Bitte stellen Sie den TV-Eingang auf den Video-...] erscheint auf dem Fernsehschirm. Wählen Sie am Fernsehgerät den Eingang, an den der iPod bzw. das iPhone angeschlossen ist, damit das Bild auf dem Fernsehschirm erscheint. Starten Sie dann die Diaschau, indem Sie den iPod bzw. das iPhone direkt bedienen.

5 Wählen Sie mit ←/↑/↓/→ und ⊕ die wiederzugebende Datei aus.

Der Ton vom iPod/iPhone wird über die Anlage wiedergegeben.

Wählen Sie bei der Wiedergabe einer Videodatei am Fernsehgerät den Eingang, an den der iPod bzw. das iPhone angeschlossen ist, damit das Bild auf dem Fernsehschirm erscheint.

Sie können den iPod bzw. das iPhone mit den Tasten auf der Fernbedienung bedienen.

Einzelheiten zum Bedienen des iPod/iPhone schlagen Sie bitte auch in der Bedienungsanleitung zum iPod/iPhone nach.

Hinweis

- Wenn Sie Bilder vom iPod/iPhone am Fernsehgerät wiedergeben und dabei eine Systemeinstellung wie z. B. die Raumklangeinstellung ändern wollen, wählen Sie am Fernsehgerät zunächst den Eingang für diese Anlage, bevor Sie die Anlage bedienen.

So bedienen Sie den iPod bzw. das iPhone mit der Fernbedienung

Sie können den iPod bzw. das iPhone mit den Tasten auf der Fernbedienung bedienen. Die folgende Tabelle zeigt Beispiele für die verwendbaren Tasten und ihre Funktion. (Je nach Modell des iPod/iPhone erfolgt die Bedienung möglicherweise anders.)

Bei [Video]/Musik

Drücken Sie	Funktion
▶	Starten der Wiedergabe.
II	Unterbrechen der Wiedergabe (Pause).
■	Stoppen der Wiedergabe.
◀◀ oder ▶▶	Schneller Rücklauf bzw. Vorlauf.

Drücken Sie	Funktion
oder	Wechseln zur vorherigen/nächsten Datei bzw. zum vorherigen/nächsten Kapitel (falls vorhanden).

Bei [Foto]

Drücken Sie	Funktion
▶, □	Starten/Unterbrechen der Wiedergabe.Wenn Sie eine dieser Tasten einige Sekunden gedrückt halten, schaltet der angeschlossene iPod bzw. das iPhone in den Ruhemodus.
■	Unterbrechen der Wiedergabe (Pause).
◀◀ oder ▶▶	Schneller Rücklauf bzw. Vorlauf.
I◀◀ oder ▶▶▶	Wechseln zur vorherigen/nächsten Datei.Wenn Sie eine dieser Tasten gedrückt halten, wird am angeschlossenen iPod/iPhone ein schneller Rücklauf bzw. Vorlauf ausgeführt.
DISPLAY	Einschalten der Hintergrundbeleuchtung (bzw. Verlängern um 30 Sekunden).
OPTIONS, ←	Zurückschalten zur vorherigen Anzeige/Ordnerhierarchie.
↑/↓	Auswählen der vorherigen/nächsten Option.
⊕, →	Bestätigen der ausgewählten Option.

Hinweis

• Wenn die Anlage eingeschaltet und der iPod bzw. das iPhone an die Anlage angeschlossen ist, wird der Akku darin geladen.
• Wenn [Automatisches standby] auf [Ein] gesetzt ist und Sie ein(en) iPod/iPhone verwenden, schaltet sich die Anlage unter Umständen automatisch aus.
• Es ist nicht möglich, Lieder von dieser Anlage auf einen iPod bzw. ein iPhone zu übertragen.
• Sony übernimmt keine Haftung für den Fall, dass auf dem iPod/iPhone aufgenommene Daten verloren gehen oder beschädigt werden, wenn der iPod bzw. das iPhone an dieses Gerät angeschlossen wird.

• Dieses Gerät ist auf die Verwendung mit einem iPod/iPhone ausgelegt und ist für die Einhaltung der Apple-Leistungsstandards zertifiziert.

• Trennen Sie während des Betriebs nicht den iPod bzw. das iPhone von der Anlage. Um beschädigte Daten oder Schäden am iPod/iPhone zu vermeiden, schalten Sie die Anlage zum Anschließen oder Trennen des iPod/iPhone aus.
  • Die Anlage kann nur iPods/iPhones erkennen, die zuvor an die Anlage angeschlossen waren.

• Die Systemaudiosteuerung steht nicht zur Verfügung, solange Video-/Fotodateien vom iPod/iPhone wiedergegeben werden.
• Wenn Sie einen iPod anschließen, der die Videoausgabefunktion nicht unterstützt, und [iPod (vorn)] oder [iPod (hinten)] unter [Video] oder [Foto] wählen, wird eine Warnmeldung auf dem Fernsehschirm angezeigt.
  • Die Anlage kann bis zu 3.000 Dateien (einschließlich Ordnern) erkennen.

Wiedergabe über ein Netzwerk

Streaming von BRAVIA Internetvideo

BRAVIA Internetvideo dient als Gateway zu Internet-Inhalten und ermöglicht die Übertragung einer Vielzahl von On-Demand-Unterhaltungsinhalten direkt auf den Fernsehschirm.

Tipp

- Bei manchen Internet-Inhalten ist vor der Wiedergabe eine Registrierung über einen PC erforderlich.

1 Treffen Sie Vorbereitungen für BRAVIA Internetvideo.

Schließen Sie die Anlage an ein Netzwerk an (Seite 29).

2 Wählen Sie mit ←/→ die Option [Video], ♪ [Musik] oder 📷 [Foto].

3 Wählen Sie mit ↑/↓ das Symbol für einen Anbieter von Internet-Inhalten aus und drücken Sie ⊕.

Wenn die Internet-Inhaltsliste nicht abgerufen wurde, wird stattdessen ein entsprechendes Symbol oder ein neues Symbol angezeigt.

So verwenden Sie die Bedienleiste

Die Bedienleiste erscheint, wenn die Wiedergabe der Videodatei beginnt. Welche Elemente angezeigt werden, hängt vom Anbieter der Internet-Inhalte ab. Wenn Sie sie wieder aufrufen wollen, drücken Sie DISPLAY.

1 Bedienanzeige Wählen Sie mit ←/↑/↓/→ oder ⊕ die Wiedergabefunktionen aus.
② Wiedergabestatusleiste Statusleiste, Cursor zum Anzeigen der aktuellen Position, Spieldauer, Dauer der Videodatei
3 Netzwerkzustandsanzeige Gibt die Signalstärke bei einer Funkverbindung an. Weist auf eine Kabelverbindung hin.
4 Netzübertragungsgeschwindigkeit
5 Name der nächsten Videodatei
6 Name der zurzeit ausgewählten Videodatei

Wiedergeben von Dateien in einem Heimnetzwerk (DLNA)

Sie können Video-/Musik-/Fotodateien auf anderen DLNA-zertifizierten Geräten wiedergeben lassen, indem Sie diese an das Heimnetzwerk anschließen.

Dieses Gerät kann als Player und Renderer verwendet werden.

• Server: Zum Speichern und Senden von Dateien
• Player: Zum Empfangen und Abspielen von Dateien vom Server
• Renderer: Zum Empfangen und Abspielen von Dateien vom Server, kann von einem anderen Gerät (Controller) aus bedient werden
• Controller: Zum Steuern des Renderer-Geräts

Treffen Sie Vorbereitungen für die DLNA-Funktion.

• Schließen Sie die Anlage an ein Netzwerk an (Seite 29).
• Bereiten Sie andere DLNA-zertifizierte Geräte vor. Einzelheiten dazu finden Sie in der Bedienungsanleitung zum jeweiligen Gerät.

So lassen Sie auf einem DLNA-Server gespeicherte Dateien über die Anlage (DLNA-Player) wiedergeben

Wählen Sie das Symbol für den DLNA-Server unter [Video], [Musik] oder [Foto] im Hauptmenü und wählen Sie dann die wiederzugebende Datei.

So lassen Sie auf einem Server gespeicherte Dateien wiedergeben, indem Sie die Anlage (Renderer) über einen DLNA-Controller bedienen

Sie können bei der Wiedergabe von auf einem DLNA-Server gespeicherten Dateien die Anlage über einen DLNA-zertifizierten Controller, wie z. B. ein iPhone, steuern.

Steuern Sie diese Anlage mithilfe eines DLNA-Controllers.

Einzelheiten zur Bedienung finden Sie in der Bedienungsanleitung zum DLNA-Controller.

Hinweis

• Bedienen Sie die Anlage nicht gleichzeitig mit der mitgelieferten Fernbedienung und einem DLNA-Controller.
• Einzelheiten zum DLNA-Controller finden Sie in der Bedienungsanleitung zum DLNA-Controller.

Tipp

- Die Anlage unterstützt die Funktion „Wiedergeben auf“ in Windows Media® Player 12, die bei Windows 7 standardmäßig vorhanden ist.

Wiedergeben derselben Musik in verschiedenen Räumen (PARTY STREAMING)

Sie können dieselbe Musik gleichzeitig über alle Sony-Geräte wiedergeben lassen, die mit der Funktion PARTY STREAMING kompatibel und an das Heimnetzwerk angeschlossen sind.

Es gibt zwei Arten von mit PARTY STREAMING kompatiblen Geräten.

• PARTY-Host: Zum Senden und Wiedergeben von Dateien
• PARTY-Guest: Zum Empfangen und Wiedergeben von Dateien

Dieses Gerät kann als PARTY-Host oder PARTY-Guest verwendet werden.

Treffen Sie Vorbereitungen für PARTY STREAMING.

• Schließen Sie die Anlage an ein Netzwerk an (Seite 29).
• Schließen Sie Geräte an, die mit der Funktion PARTY STREAMING kompatibel sind.

So verwenden Sie die Anlage als PARTY-Host

Wählen Sie ein Stück unter ⌘ [Musik] aus und wählen Sie dann zum Starten der PARTY-Wiedergabe die Option [Party starten] im Optionsmenü.

Zum Beenden der PARTY-Wiedergabe drücken Sie HOME.

So verwenden Sie die Anlage als PARTY-Guest

Wählen Sie 🎨 [Party] unter ⌘ [Musik] und dann das Symbol für das PARTY-Host-Gerät. Zum Deaktivieren der PARTY-Wiedergabe für die Anlage drücken Sie OPTIONS und wählen [Party verlassen]. Zum Beenden der PARTY-Wiedergabe drücken Sie OPTIONS und wählen [Party beenden].

Hinweis

- Welche mit der Funktion PARTY STREAMING kompatiblen Produkte erhältlich sind, variiert je nach Region.

Suchen nach Video-/Musikinformationen

Sie können mithilfe der Gracenote-Technologie Inhaltsinformationen abrufen und nach dazugehörigen Informationen suchen.

1 Schließen Sie die Anlage an ein Netzwerk an (Seite 29).
2 Legen Sie eine Disc mit Inhalten ein, zu denen Sie Informationen suchen wollen.
Bei einer BD-ROM oder DVD-ROM können Sie eine Videosuche, bei einer CD-DA (Musik-CD) können Sie eine Musiksuche ausführen.

3 Wählen Sie mit ←/→ die Option [Video] oder ♪ [Musik] aus.

4 Wählen Sie mit ↑/↓ die Option 📋 [Videosuche] oder 🌐 [Musiksuche] aus.

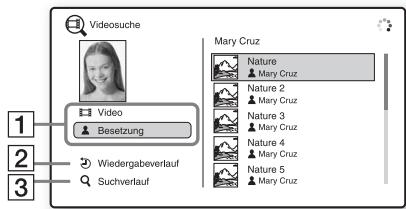

Die Inhaltsinformationen werden angezeigt.

1 Details zu den Inhalten Eine Liste mit dazugehörigen Informationen, wie z. B. Titel, Besetzung, Stück oder Interpret, wird angezeigt.
2 [Wiedergabeverlauf] Eine Liste zuvor wiedergegebener Titel einer BD-ROM/DVD-ROM/CD-DA (Musik-CD) wird angezeigt. Wählen Sie zum Abrufen von Inhaltsinformationen einen Titel aus.
3 [Suchverlauf] Eine Liste der zuvor mit der Funktion [Videosuche] oder [Musiksuche] durchgeführten Suchvorgänge wird angezeigt.

So suchen Sie nach weiteren Informationen

Wählen Sie einen Eintrag in den Listen aus und wählen Sie [Informationssuche] oder [Internet-Videosuche].

Verfügbare Optionen

Wenn Sie OPTIONS drücken, stehen verschiedene Einstellungen und Wiedergabefunktionen zur Verfügung. Welche Optionen zur Verfügung stehen, hängt von der Situation ab.

Allgemeine Optionen

Option	Erläuterung
[Surround-Einstlg]	Ändern der Raumklangeinstellung (Seite 33).
[Wiederh.einstlg]	Einstellen der wiederholten Wiedergabe.
[Favoritenliste]	Aufrufen der Favoritenliste.
[Wiedergeben/Stopp]	Starten bzw. Stoppen der Wiedergabe.
[Von vorn wiederg.]	Wiedergeben des Elements von Anfang an.
[Zu Favor. hinzufügen]	Hinzufügen von Internet-Inhaltslementen zur Favoritenliste.
[Von Favoriten entfernen]	Löschen von Internet-Inhaltslementen aus der Favoritenliste.

Option	Erläuterung
[Party starten]	Starten der Party-Wiedergabe mit der ausgewählten Tonquelle. Diese Option wird je nach Tonquelle möglicherweise nicht angezeigt.
[Party verlassen]	Deaktivieren der Party-Wiedergabe für die Anlage. Die Funktion PARTY STREAMING wird mit anderen beteiligten Geräten fortgesetzt.
[Party beenden]	Beenden der Party-Wiedergabe mit der Anlage. Die Funktion PARTY STREAMING wird für alle beteiligten Geräte beendet.

Nur [Video]

Option	Erläuterung
[A/V SYNC]	Korrigieren der Verzögerung zwischen Bild und Ton. Näheres finden Sie unter „Korrigieren der Verzögerung zwischen Bild und Ton“ (Seite 45).
[3D-Ausgabe-Einstlg]	Festlegen, ob 3D-Videoinhalte automatisch ausgegeben werden sollen.Hinweis• 3D-Videoinhalte von der Buchse HDMI (IN 1) oder HDMI (IN 2) werden unabhängig von dieser Einstellung ausgegeben.
[Videoeinstellungen]	• [Bildqualitätsmodus]: Auswählen der Bildeinstellungen für unterschiedliche Lichtbedingungen.• [FNR]: Reduzieren von weißem Rauschen im Bild.• [BNR]: Reduzieren mosaikartiger Bildstörungen (Blockbildung) im Bild.• [MNR]: Reduzieren von geringfügigem Flimmern um die Konturen im Bild (Mosquito Noise).

Option	Erläuterung
[Pause]	Unterbrechen der Wiedergabe (Pause).
[Hauptmenü]	Aufrufen des Hauptmenüs einer BD oder DVD.
[Menü/Kontextmenü]	Aufrufen des Kontextmenüs einer BD-ROM bzw. des Menüs einer DVD.
[Titel suchen]	Suchen nach einem Titel auf BD-ROMs/DVD VIDEOs und Wiedergeben dieses Titels von Anfang an.
[Kapitel suchen]	Suchen nach einem Kapitel und Wiedergeben dieses Kapitels von Anfang an.
[Blickw.]	Wechseln zu einem anderen Blickwinkel, wenn auf BD-ROMs/DVD VIDEOs mehrere Blickwinkel vorhanden sind.
[IP-Inhalt-Rauschunterdrkg]	Einstellen der Videoqualität von Internet-Inhalten.
[Videosuche]	Anzeigen von Informationen zur BD-ROM/DVD-ROM mithilfe von Gracenote-Technologie.

Nur ♩ [Musik]

Option	Erläuterung
[Diaschau-BGM hinzu]	Registrieren von Musikdateien im USB-Speicher als Diaschau-Hintergrundmusik.
[Musiksuche]	Anzeigen von Informationen zur Audio-CD (CD-DA) mithilfe von Gracenote-Technologie.
[Mischeinstellung](nur iPod/iPhone)	Einstellen der Zufallswiedergabe.

Nur [Foto]

Option	Erläuterung
[Diaschau]	Starten einer Diaschau.
[Diaschaugeschw.]	Ändern der Geschwindigkeit einer Diaschau.
[Diaschau-Effekt]	Einstellen des Effekts bei der Wiedergabe einer Diaschau.

Option	Erläuterung
[Diaschau-BGM]	• [Aus]: Die Funktion ist ausgeschaltet.• [My Music von USB]: Einstellen der unter [Diaschau-BGM hinzu] registrierten Musikdateien.• [Audio-CD abspielen]: Einstellen der Titel von CD-DAs (Musik-CDs).
[Linksdrehung]	Drehen des Fotos um 90 Grad gegen den Uhrzeigersinn.
[Rechtsdrehung]	Drehen des Fotos um 90 Grad im Uhrzeigersinn.
[Bild ansehen]	Anzeigen des ausgewählten Bildes.

Korrigieren der Verzögerung zwischen Bild und Ton

(A/V SYNC)

Wenn der Ton nicht mit dem Bild auf dem Fernsehschirm synchron ist, können Sie die Verzögerung zwischen Bild und Ton korrigieren.

Das Einstellverfahren hängt von der Funktion ab.

Hinweis

- Je nach eingehendem Datenstrom hat A/V SYNC möglicherweise keine Wirkung.

Bei der Wiedergabe von Videoinhalten über die Funktion „BD/DVD“

1 Drücken Sie OPTIONS.

Auf dem Fernsehschirm erscheint das Optionsmenü.

2 Wählen Sie mit ↑/↓ die Option [A/V SYNC] aus und drücken Sie ⊕.

3 Korrigieren Sie mit den Tasten / die Verzögerung zwischen Bild und Ton.

Sie können die Verzögerung in Schritten zu 25 ms auf 0 bis 300 ms einstellen.

4 Drücken Sie ⊕.

Die Einstellung ist damit abgeschlossen.

Bei der Wiedergabe über die Funktion „HDMI1“, „HDMI2“, „TV“, „SAT/CABLE“ oder „AUDIO“

1 Drücken Sie OPTIONS.

Das Optionsmenü erscheint im Display an der Vorderseite.

2 Drücken Sie ↑/↓ so oft, bis „A/V SYNC“ im Display an der Vorderseite erscheint, und drücken Sie dann ⊕ oder →.

3 Korrigieren Sie die Verzögerung zwischen Bild und Ton mit den Tasten ↑/↓.

Sie können die Verzögerung in Schritten zu 25 ms auf 0 bis 300 ms einstellen.

4 Drücken Sie ⊕.

Die Einstellung ist damit abgeschlossen.

5 Drücken Sie OPTIONS.

Das Optionsmenü im Display an der Vorderseite wird ausgeblendet.

Klangeinstellung

Auswählen eines passenden Effekts für die Tonquelle

Sie können für Filme oder Musik einen geeigneten Klangmodus auswählen.

Drücken Sie SOUND MODE während der Wiedergabe so oft, bis der gewünschte Modus im Display an der Vorderseite erscheint.

• „AUTO“: Die Anlage wählt automatisch den Modus „MOVIE“ oder „MUSIC“, um je nach Disc oder Sound-Stream den passenden Klangeffekt zu erzeugen.
• „MOVIE“: Die Anlage reproduziert für Filme geeigneten Klang.
• „MUSIC“: Die Anlage reproduziert für Musik geeigneten Klang.
• „SPORTS“: Die Anlage fügt für Sport passende Nachhalleffekte hinzu.
• „GAME ROCK“: Die Anlage reproduziert für Musik-/Rhythmusspiele geeigneten Klang.
• „OMNI-DIR“: Überall im Raum ist derselbe Klang zu hören.
• „3D SUR.“: „3D SUR.“ ist ein spezieller Sony-Algorithmus zur Wiedergabe von 3D-Inhalten (dreidimensionalen Inhalten), der ein virtuelles Klangfeld nahe bei den Ohren simuliert und so eine 3D-Klangwiedergabe mit Tiefe und überzeugender Präsenz bietet.
• „HALL“: Die Anlage erzeugt den Eindruck von Klang in einem Konzertsaal.

- „NIGHT“: Auch bei niedriger Lautstärke sind Klangeffekte deutlich wahrzunehmen und Dialoge gut zu verstehen. Diese Funktion ist nützlich, wenn Sie nachts Filme sehen möchten.

Hinweis

• Wenn Sie „AUTO“ auswählen, ist der Ton je nach Disc bzw. Tonquelle anfangs möglicherweise nicht zu hören, da die Anlage zunächst den optimalen Modus automatisch auswählt. Soll der Ton von Anfang an zu hören sein, wählen Sie eine andere Option als „AUTO“.
• Je nach eingespeistem Datenstrom hat der Klangmodus möglicherweise keine Wirkung.
• Bei der Wiedergabe einer Super Audio CD steht diese Funktion nicht zur Verfügung.
• Wenn „NIGHT“ ausgewählt und der Ton über den mittleren Lautsprecher ausgegeben wird, ist der Effekt verstärkt, so dass Sprache (Filmdialoge usw.) leicht zu hören ist. Wenn über den mittleren Lautsprecher kein Ton ausgegeben wird, passt das System die Lautstärke optimal an.

Auswählen des Audioformats, mehrsprachiger Tonspuren oder des Kanals

Wenn auf einer BD/DVD VIDEO mehrere Audioformate (PCM, Dolby Digital, MPEG-Audio oder DTS) oder mehrsprachige Tonspuren aufgezeichnet sind, können Sie während der Wiedergabe das Audioformat oder die Sprache wechseln.

Bei CDs können Sie den Ton des rechten oder linken Kanals auswählen und diesen Kanal über den rechten und den linken Lautsprecher wiedergeben lassen.

Drücken Sie während der Wiedergabe mehrmals ○○○ und wählen Sie das gewünschte Audiosignal.

Auf dem Fernsehschirm werden die Audiodaten angezeigt.

BD/DVD VIDEO

Bei den verschiedenen BD/DVD VIDEOs ist die Auswahl an Sprachen unterschiedlich.

Wenn 4 Ziffern angezeigt werden, geben diese den Sprachcode an. Schlagen Sie in der „Liste der Sprachcodes“ (Seite 86) nach, welcher Code für welche Sprache steht. Wenn dieselbe Sprache mehrmals angezeigt wird, sind auf der BD/DVD VIDEO mehrere Audioformate aufgezeichnet.

DVD-VR

Die Arten der auf der Disc aufgezeichneten Tonspuren werden angezeigt.

Beispiel:

• [♪ Stereo]
• [♪ Stereo (Ton1)]
• [♪ Stereo (Ton2)]
• [♪ Haupt]
• [♪ Neben]
• [♪ Haupt/Neben]

Hinweis

- [♪ Stereo (Ton1)] und [♪ Stereo (Ton2)] werden nicht angezeigt, wenn auf der Disc nur ein Audiodatenstrom aufgezeichnet ist.

CD

• [♪ Stereo]: Standardton (stereo).
• [♪ 1/L]: Ton des linken Kanals (monaural).
• [♪ 2/R]: Ton des rechten Kanals (monaural).
- [♪ L+R]: Der Ton vom linken und vom rechten Kanal wird über jeden Lautsprecher ausgegeben.

Wiedergeben von Multiplex-Ton

(DUAL MONO)

Multiplex-Ton kann wiedergegeben werden, wenn die Anlage ein Multiplex-Sendesignal im Dolby Digital-Format empfängt oder wiedergibt.

Hinweis

- Damit Signale im Dolby Digital-Format empfangen werden können, müssen Sie ein Fernseh- oder ein anderes Gerät über ein optisches oder koaxiales Digitalkabel an dieses Gerät anschließen (Seite 24, 26). Wenn das Fernsehgerät mit Audio Return Channel (ARC, Audiorückkanal) kompatibel ist (Seite 24, 69), können Sie Dolby Digital-Signale über ein HDMI-Kabel empfangen.

Drücken Sie ○○○ so oft, bis das gewünschte Signal im Display an der Vorderseite erscheint.

• „MAIN“: Der Ton der Hauptsprache wird ausgegeben.
• „SUB“: Der Ton der Nebensprache wird ausgegeben.
• „MAIN/SUB“: Es wird sowohl der Ton der Haupt- als auch der Nebensprache ausgegeben.

Tuner

Radioempfang

Über die Lautsprecher der Anlage können Sie Radiosendungen wiedergeben lassen.

1 Drücken Sie FUNCTION so oft, bis „FM“ im Display an der Vorderseite erscheint.
2 Wählen Sie den Radiosender aus.

Automatischer Suchlauf

Halten Sie TUNING +/- gedrückt, bis der automatische Sendersuchlauf beginnt. [Automatischer Suchlauf] wird am Fernsehschirm angezeigt. Der Suchlauf stoppt, wenn ein Sender empfangen wird. Um den automatischen Sendersuchlauf manuell zu stoppen, drücken Sie TUNING +/- oder ■.

Manueller Sendersuchlauf

Drücken Sie mehrmals TUNING +/-.

3 Stellen Sie die Lautstärke mit ∠+/- ein.

Bei verrauschtem UKW-Empfang

Wenn der UKW-Empfang verrauscht ist, können Sie den monauralen Empfangsmodus einstellen. Der Stereoeffekt geht dabei verloren, aber der Empfang ist besser.

1 Drücken Sie OPTIONS.

Auf dem Fernsehschirm erscheint das Optionsmenü.

2 Wählen Sie mit ↑/↓ die Option [UKW-Modus] und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ die Option [Mono] aus.

• [Stereo]: Stereoempfang.
• [Mono]: Monauraler Empfang.

4 Drücken Sie ⊕.

Die Einstellung ist damit abgeschlossen.

So schalten Sie das Radio aus

Drücken Sie I/☐.

Speichern von Radiosendern

Sie können bis zu 20 Sender voreinstellen und speichern. Drehen Sie vor dem Einstellen der Radiosender die Lautstärke unbedingt möglichst weit herunter.

1 Drücken Sie FUNCTION so oft, bis „FM“ im Display an der Vorderseite erscheint.
2 Halten Sie TUNING +/- gedrückt, bis der automatische Sendersuchlauf beginnt.

Der Suchlauf stoppt, wenn ein Sender empfangen wird.

3 Drücken Sie OPTIONS.

Auf dem Fernsehschirm erscheint das Optionsmenü.

4 Wählen Sie mit ↑/↓ die Option [Sender speichern] und drücken Sie ⊕.

5 Wählen Sie mit ↑/↓ die gewünschte Speichernummer aus und drücken Sie dann ⊕.
6 Weitere Sender können Sie wie in Schritt 2 bis 5 erläutert speichern.

So ändern Sie die Speichernummer

Wählen Sie die gewünschte Speichernummer durch Drücken von PRESET +/- und gehen Sie dann wie ab Schritt 3 erläutert vor.

Auswählen eines gespeicherten Senders

1 Drücken Sie FUNCTION so oft, bis „FM“ im Display an der Vorderseite erscheint.

Der zuletzt empfangene Sender wird eingestellt.

2 Drücken Sie mehrmals PRESET +/- und wählen Sie den gewünschten gespeicherten Sender.

Die Speichernummer und die Frequenz werden am Fernsehschirm und im Display an der Vorderseite angezeigt.

Mit jedem Tastendruck stellt die Anlage immer einen anderen gespeicherten Sender ein.

Tipp

- Mit den Zahlentasten können Sie die Nummer eines gespeicherten Senders direkt eingeben.

Das Radiodatensystem (RDS)

(nur Modelle für Europa)

Was ist das Radiodatensystem?

Das Radiodatensystem (RDS) ist ein Sendedienst, bei dem Radiosender zusammen mit den normalen Programmsignalen zusätzliche Informationen ausstrahlen. Bei diesem Tuner stehen eine Reihe von RDS-Funktionen zur Verfügung, z. B. Anzeigen des Sendernamens.

Der Sendername wird auch auf dem Fernsehschirm eingeblendet.

Empfangen von RDS-Sendern

Wählen Sie einfach einen Sender im UKW-Frequenzbereich aus.

Wenn Sie einen Sender empfangen, der RDS-Dienste zur Verfügung stellt, erscheint der Sendername* im Display an der Vorderseite.

* Wenn kein RDS-Sender empfangen wird, erscheint der Sendername nicht im Display an der Vorderseite.

Hinweis

• Die RDS-Funktion arbeitet möglicherweise nicht korrekt, wenn der eingestellte Sender die RDS-Signale nicht korrekt überträgt oder wenn die Sendesignale zu schwach sind.
- Nicht alle UKW-Sender bieten RDS-Dienste an und die angebotenen Dienste unterscheiden sich. Wenn Ihnen das RDS-System nicht vertraut ist, fragen Sie bei Ihren lokalen Radiosendern nach Einzelheiten zu den RDS-Diensten in Ihrer Region.

Tipp

- Mit jedem Tastendruck auf DISPLAY während des Empfangs eines RDS-Senders wechselt die Anzeige im Display an der Vorderseite folgendermaßen: Sendername → Frequenz → Speichernnummer → Stream-Informationen/Decodierstatus* → Sendername → ...

* Wird je nach ausgewählter [Surround-Einstlg] nicht angezeigt.

Sonstige Funktionen

Verwenden der Steuerung für HDMI für „BRAVIA“ Sync

Diese Funktion steht bei Fernsehgeräten mit der Funktion „BRAVIA“ Sync zur Verfügung. Wenn Sie Sony-Geräte, die mit der Steuerung für HDMI kompatibel sind, über ein HDMI-Kabel anschließen, lassen sich die Geräte besonders einfach steuern.

Hinweis

• Manche Funktionen können nur verwendet werden, wenn sie vom angeschlossenen Fernsehgerät unterstützt werden und am Fernsehgerät vorab eingestellt werden. Schlagen Sie dazu in der Bedienungsanleitung zum Fernsehgerät nach.
• Zum Verwenden der Systemaudiosteuerung müssen Sie eine Audioverbindung zwischen der Anlage und dem Fernsehgerät herstellen (Seite 24).

Verwenden von „BRAVIA“ Sync

Steuerung für HDMI - Schnelleinstellung

Die Funktion [Steuerung für HDMI] an der Anlage lässt sich automatisch einstellen, indem Sie die entsprechende Einstellung am Fernsehgerät aktivieren. Einzelheiten zur Steuerung für HDMI finden Sie unter „[HDMI-Einstellungen]“ (Seite 69)

Systemausschaltung

Sie können die Anlage zusammen mit dem Fernsehgerät ausschalten.

Hinweis

- Während der Musikwiedergabe oder wenn die Funktion „FM“ eingestellt ist, schaltet sich die Anlage nicht automatisch aus.

One-Touch-Wiedergabe

Wenn Sie ▶ auf der Fernbedienung drücken, schalten sich die Anlage und das Fernsehgerät ein und am Fernsehgerät wird als Eingang der HDMI-Eingang eingestellt, an den die Anlage angeschlossen ist.

Systemaudiosteuerung

Sie können die Bedienung bei der Wiedergabe des Tons vom Fernsehgerät oder anderen Geräten vereinfachen.

Die Systemaudiosteuerung können Sie wie folgt verwenden:

• Wenn Sie die Anlage einschalten, wird Ton vom Fernsehgerät oder anderen Geräten über die Lautsprecher der Anlage wiedergegeben.
• Bei der Wiedergabe des Tons vom Fernsehgerät oder anderen Geräten über die Lautsprecher der Anlage können Sie die Lautsprecher, an die der Fernsehton ausgegeben wird, durch Drücken von SPEAKERS TV AUDIO wechseln.
• Bei der Wiedergabe des Tons vom Fernsehgerät oder anderen Geräten über die Lautsprecher der Anlage können Sie die Lautstärke mit den Bedienelementen am Fernsehgerät regeln bzw. den Ton stummschalten.

Hinweis

• Wenn sich das Fernsehgerät im PAP-Modus (Picture and Picture) befindet oder die Anlage Video-/Fotodateien von einem iPod/iPhone wiedergibt, steht die Systemaudiosteuerung nicht zur Verfügung.
• Wenn Sie die Lautstärke des Geräts einstellen, wird der Lautstärkepegel bei manchen Fernsehgeräten auf dem Fernsehschirm angezeigt. In diesem Fall kann sich der auf dem Fernsehschirm angezeigte Lautstärkepegel von dem im Display an der Vorderseite des Geräts angezeigten unterscheiden.

Audio Return Channel

Für die Wiedergabe des Fernsehtons über die Anlage benötigen Sie nur ein einziges HDMI-Kabel. Einzelheiten zur Einstellungen finden Sie unter „Anschließen des Fernsehgeräts“ (Seite 24).

Problemlose Fernsteuerung

Sie können die Grundfunktionen der Anlage über die Fernbedienung des Fernsehgeräts steuern, wenn die Videoausgabe der Anlage auf dem Fernsehschirm angezeigt wird.

Sprache übernehmen

Wenn Sie die Sprache für die Bildschirmanzeigen am Fernsehgerät wechseln, wechselt auch die Sprache für die Anzeigen an der Anlage, nachdem Sie die Anlage aus- und wieder eingeschaltet haben.

Routing-Steuerung

Wenn Sie die One-Touch-Wiedergabe am angeschlossenen Gerät ausführen, wird die Anlage eingeschaltet, die Funktion an der Anlage auf „HDMI1“ oder „HDMI2“ (je nach verwendeter HDMI-Buchse) eingestellt und der Eingang am Fernsehgerät automatisch auf den HDMI-Eingang umgeschaltet, an den die Anlage angeschlossen ist.

Hinweis

- Vergewissern Sie sich, dass das andere Gerät über ein HDMI-Kabel an die Anlage angeschlossen und die Steuerung für HDMI am angeschlossenen Gerät aktiviert ist.

Automatisches Kalibrieren der Einstellungen

[Automatische Kalibrierung]

Mit D. C. A. C. (Digital Cinema Auto Calibration) kann der passende Raumklang automatisch eingestellt werden.

Hinweis

- Wenn [Automatische Kalibrierung] beginnt, gibt die Anlage einen lauten Testton aus. Sie können die Lautstärke nicht verringern. Denken Sie an Kinder und Nachbarn.

1 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

2 Wählen Sie mit die Option [Einrichtung] aus.

3 Wählen Sie mit ↑/↓ die Option [Toneinstellungen] aus und drücken Sie ⊕.

4 Wählen Sie mit ↑/↓ die Option [Automatische Kalibrierung] aus und drücken Sie ⊕.

Die Bestätigungsmeldung für [Automatische Kalibrierung] erscheint.

5 Schließen Sie das Kalibriermikrofon an die Buchse A.CAL MIC an der Rückseite an.

Stellen Sie das Kalibriermikrofon mit einem Stativ usw. (nicht mitgeliefert) auf Ohrhöhe auf. Die Vorderseite jedes Lautsprechers sollte zum Kalibriermikrofon zeigen und es sollte sich kein Hindernis zwischen den Lautsprechern und dem Kalibriermikrofon befinden.

6 Wählen Sie mit ↑/↓ die Option [OK] aus.

Wählen Sie zum Abbrechen [Abbrechen].

7 Drücken Sie ⊕.

Die Funktion [Automatische Kalibrierung] beginnt.

Die Anlage stellt die Lautsprecher nun automatisch ein.

Verhalten Sie sich während der Messung leise.

Hinweis

- Bevor Sie [Automatische Kalibrierung] ausführen, vergewissern Sie sich, dass der Raumklangverstärker eingeschaltet und an einer geeigneten Stelle installiert ist. Wenn der Raumklangverstärker nicht an einer geeigneten Stelle, sondern beispielsweise in einem anderen Raum steht, erzielen Sie kein einwandfreies Messergebnis.

8 Überprüfen Sie die Ergebnisse von [Automatische Kalibrierung].

Die an das Gerät angeschlossenen Lautsprecher sind in der Liste auf dem Fernsehschirm mit [Ja] versehen.

Hinweis

• Wenn die Messung fehlschlägt, befolgen Sie die Meldung und führen [Automatische Kalibrierung] erneut aus.
• Wenn Sie [Automatische Kalibrierung] ausführen, ist für [Subwoofer] immer [Ja] ausgewählt und [Lautsprecher-Einstellungen] wird auf die Standardeinstellungen zurückgesetzt.

9 Wählen Sie mit ↑/↓ die Option [OK] oder [Abbrechen] aus und drücken Sie ⊕.

■ Die Messung war erfolgreich.

Nehmen Sie das Kalibriermikrofon wieder ab und wählen Sie [OK]. Die Ergebnisse werden implementiert.

■ Die Messung war nicht erfolgreich.

Befolgen Sie die angezeigte Meldung und wählen Sie [OK], um es erneut zu versuchen.

Hinweis

- Bedienen Sie die Anlage nicht, solange die automatische Kalibrierung ausgeführt wird.

Einstellen der Lautsprecher

[Lautsprecher-Einstellungen]

Um einen optimalen Raumklang zu erzielen, geben Sie die Lautsprecherverbindung und die Entfernung der Lautsprecher von der Hörposition an. Stellen Sie dann mit dem Testton die Lautstärke und die Balance der Lautsprecher auf denselben Pegel ein.

1 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

2 Wählen Sie mit die Option [Einrichtung] aus.

3 Wählen Sie mit ↑/↓ die Option [Toneinstellungen] aus und drücken Sie ⊕.

4 Wählen Sie mit ↑/↓ die Option [Lautsprecher-Einstellungen] aus und drücken Sie ⊕.

Die Anzeige [Lautsprecher-Einstellungen] erscheint.

5 Wählen Sie mit ↑/↓ die Option aus und drücken Sie ⊕.

Überprüfen Sie die folgenden Einstellungen.

■ [Verbindung]

Wenn Sie keine mittleren oder Raumklanglautsprecher anschließen, stellen Sie die Parameter für [Center] und [Surround] ein. Die Einstellungen für die vorderen Lautsprecher und den Tiefsttonlautsprecher sind fest eingestellt. Sie können sie daher nicht ändern.

[Front]

[Ja]

[Center]

[Ja]: Normalerweise wählen Sie diese Einstellung aus. [Keine]: Wählen Sie diese Einstellung, wenn Sie keinen mittleren Lautsprecher anschließen.

[Surround]

[Ja]: Normalerweise wählen Sie diese Einstellung aus. [Keine]: Wählen Sie diese Einstellung, wenn Sie keine Raumklanglautsprecher anschließen.

[Subwoofer]

[Ja]

■ [Abstand]

Wenn Sie die Lautsprecher umstellen, müssen Sie unbedingt die Parameter für den Abstand (A) der Lautsprecher von der Hörposition einstellen.

Sie können für die Parameter einen Wert zwischen 0,0 und 7,0 Metern einstellen.

Die Lautsprecher in der Abbildung entsprechen den folgenden:

①Mittlerer Lautsprecher
② Vorderer linker Lautsprecher (L)
③Vorderer rechter Lautsprecher (R)
④ Tiefsttonlautsprecher
⑤Linker Raumklanglautsprecher (L)
⑥Rechter Raumklanglautsprecher (R)

[Front Links/Rechts] 3,0 m: Stellen Sie den Abstand der vorderen Lautsprecher ein.

[Center]* 3,0 m: Stellen Sie den Abstand des mittleren Lautsprechers ein.

[Surround Links/Rechts]* 3,0 m: Stellen Sie den Abstand der Raumklanglautsprecher ein.

[Subwoofer] 3,0 m: Stellen Sie den Abstand des Tiefsttonlautsprechers ein.

* Diese Option erscheint, wenn Sie sie unter [Verbindung] auf [Ja] setzen.

Hinweis

- Je nach eingehendem Datenstrom hat [Abstand] möglicherweise keine Wirkung.

[Pegel]

Sie können den Tonpegel der Lautsprecher einstellen. Sie können für die Parameter einen Wert zwischen -6,0 dB und +6,0 dB einstellen. Setzen Sie unbedingt [Testton] auf [Ein], um sich das Einstellen zu erleichtern.

[Front Links/Rechts] 0,0 dB: Stellen Sie den Pegel der vorderen Lautsprecher ein.

[Center]* 0,0 dB: Stellen Sie den Pegel des mittleren Lautsprechers ein.

[Surround Links/Rechts]* 0,0 dB: Stellen Sie den Pegel der Raumklanglautsprecher ein.

[Subwoofer] 0,0 dB: Stellen Sie den Pegel des Tiefsttonlautsprechers ein.

* Diese Option erscheint, wenn Sie sie unter [Verbindung] auf [Ja] setzen.

[Testton]

Zum Einstellen von [Pegel] wird über die Lautsprecher ein Testton ausgegeben.

[Aus]: Über die Lautsprecher wird kein Testton ausgegeben.

[Ein]: Der Testton wird beim Einstellen des Pegels nacheinander von den einzelnen Lautsprechern wiedergegeben. Wenn Sie eine der Optionen unter [Lautsprecher-Einstellungen] auswählen, geben die einzelnen Lautsprecher nacheinander einen Testton wieder.

Stellen Sie den Tonpegel folgendermaßen ein.

1 Setzen Sie [Testton] auf [Ein].
2 Wählen Sie mit ↑/↓ die Option [Pegel] aus und drücken Sie ⊕.
3 Wählen Sie mit ↑/↓ den gewünschten Lautsprechertyp aus und drücken Sie ⊕.
4 Wählen Sie mit / den linken oder rechten Lautsprecher aus und stellen Sie mit / den Pegel ein.

5 Drücken Sie ⊕.

6 Gehen Sie wie in Schritt 3 bis 5 erläutert vor.

7 Drücken Sie RETURN.

Die Anlage schaltet zur vorherigen Anzeige zurück.

8 Wählen Sie mit ↑/↓ die Option [Testton] aus und drücken Sie ⊕.

9 Wählen Sie mit ↑/↓ die Option [Aus] und drücken Sie ⊕.

Hinweis

• Die Testtonsignale werden nicht über die Buchse HDMI (OUT) ausgegeben.

Tipp

- Um die Lautstärke aller Lautsprecher auf einmal einzustellen, drücken Sie + / - .

Der Sleep-Timer

Sie können das Gerät so einstellen, dass es sich nach einer voreingestellten Zeit automatisch ausschaltet. Auf diese Weise können Sie beim Einschlafen Musik hören. Die Dauer lässt sich in Schritten von 10 Minuten voreinstellen.

Drücken Sie SLEEP.

Mit jedem Tastendruck auf SLEEP wechselt die Minutenanzeige für die Restdauer im Display an der Vorderseite in Schritten von 10 Minuten.

Wenn Sie den Sleep-Timer einstellen, wird die Restdauer alle 5 Minuten angezeigt.

Wenn die Restdauer weniger als 2 Minuten beträgt, blinkt „SLEEP“ im Display an der Vorderseite.

So zeigen Sie die Restdauer an

Drücken Sie SLEEP einmal.

So ändern Sie die Restdauer

Drücken Sie zum Einstellen der gewünschten Dauer mehrmals SLEEP.

Deaktivieren der Tasten am Gerät

(Kindersperre)

Sie können die Tasten am Gerät (außer I/⏻) sperren und so verhindern, dass Tasten versehentlich betätigt werden oder Kinder das Gerät unbeaufsichtigt bedienen (Kindersperre).

Drücken Sie am Gerät mehr als 5 Sekunden lang die Taste ■.

„LOCKED“ erscheint im Display an der Vorderseite.

Damit ist die Kindersperre aktiviert und die Tasten am Gerät sind gesperrt. (Sie können die Anlage jedoch mit der Fernbedienung steuern.) Zum Deaktivieren halten Sie ■ erneut mehr als 5 Sekunden lang gedrückt, so dass „UNLOCK“ im Display an der Vorderseite erscheint.

Hinweis

- Wenn Sie bei aktivierter Kindersperre Tasten am Gerät betätigen, blinkt „LOCKED“ im Display an der Vorderseite.

Steuern von Fernsehgeräten oder anderen Geräten mit der mitgelieferten Fernbedienung

Sie können das Fernsehgerät und andere Geräte, wie z. B. einen Kabelempfänger oder digitalen Satellitenempfänger, mit der mitgelieferten Fernbedienung bedienen. Die Fernbedienung ist standardmäßig auf die Bedienung von Sony-Geräten eingestellt.

Wenn Sie den voreingestellten Code an der Fernbedienung ändern, können Sie damit Geräte von anderen Herstellern als Sony steuern. Näheres dazu finden Sie unter „Ändern des voreingestellten Codes der Fernbedienung (Voreinstellmodus)“ (Seite 55).

Hinweis

- Wenn Sie die Batterien in der Fernbedienung austauschen, wird die Fernbedienung unter Umständen auf den Standardwert (SONY) zurückgesetzt.

Steuern anderer Geräte mit der mitgelieferten Fernbedienung

1 Drücken Sie die Betriebsmodustaste TV oder STB für das zu steuernde Gerät.

2 Drücken Sie die entsprechenden Tasten, die in der folgenden Tabelle aufgelistet sind.

• ●: Die Taste kann mit der Standardeinstellung der Fernbedienung verwendet werden.

- O: Die Taste kann verwendet werden, wenn Sie den voreingestellten Code der Fernbedienung ändern.

Taste	Modus der Fernbedienung
	TV	STB
AV I/∅	●	●
Zahlentasten	●	●
	●	●
ENTER (-/-)	●	○
∅∅	●	○
	●	●
SLEEP (∅/∅)	●	●
Farbtasten (rot/grün/gelb/blau)	●	●
TOP MENU(∅)	●	●
	●	●
POP UP/MENU	○	○
←/↑/↓/→, ⊕	●	●
RETURN	●	●
HOME (MENU)	●	●
OPTIONS(TOOLS)	●	○
SOUND MODE(∅∅)	●	○
	●	○
←•/•→	●	○
	●	○
	●	○
	●	○
	●	○
	●	●
	●	●
PROG +/-(∅/∅)	●	●
DISPLAY(⊕/∅?)	●	●

Hinweis

- Wenn Sie im Modus TV oder STB eine der Tasten oben drücken, leuchtet die Betriebsmodustaste TV bzw. STB auf. (Allerdings funktionieren einige Tasten je nach Code-Einstellung nicht und dann leuchtet die Betriebsmodustaste TV oder STB nicht auf.)

• Wenn sich die Fernbedienung im Modus TV oder STB befindet und Sie eine andere Taste als die oben aufgeführten drücken, leuchtet die Betriebsmodustaste TV bzw. STB nicht auf.
• Bei manchen Fernseh- oder anderen Geräten stehen einige Tasten möglicherweise nicht zur Verfügung.

Ändern des voreingestellten Codes der Fernbedienung (Voreinstellmodus)

1 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

2 Wählen Sie mit ←/→ die Option [Einrichtung] aus.

3 Wählen Sie mit ↑/↓ die Option [Fernbedienungs-Einstellanleitung] aus und drücken Sie ⊕.

4 Wählen Sie mit ↑/↓ die Option [Vorwahlmodus] und drücken Sie ⊕.

5 Wählen Sie mit ↑/↓ den Gerätetyp aus, den Sie mit der mitgelieferten Fernbedienung bedienen wollen, und drücken Sie ⊕.

6 Wählen Sie mit ↑/↓ den Hersteller des Geräts aus und drücken Sie ⊕.

7 Halten Sie die Betriebsmodustaste TV (bei einem Fernsehgerät) bzw. STB (bei einem Kabelempfänger, digitalen Satellitenempfänger, digitalen Videorecorder usw.) gedrückt und drücken Sie POP UP/MENU.

Die Fernbedienung wechselt in den Voreinstellmodus. Die Betriebsmodustaste TV bzw. STB (je nachdem, welche Taste Sie gedrückt haben) beginnt zu blinken.

8

Wenn die Betriebsmodustaste TV oder STB zu blinken beginnt, geben Sie mit den Zahlentasten den Code auf dem Fernsehschirm ein und drücken dann ENTER.

Wenn der Code erfolgreich eingestellt wurde, blinkt die Betriebsmodustaste TV bzw. STB zweimal langsam. Ist die Einstellung nicht erfolgreich, blinkt die Betriebsmodustaste TV bzw. STB fünfmal schnell.

Hinweis

• Sie können den Voreinstellmodus mit der Betriebsmodustaste TV bzw. STB (je nachdem, welche Taste blinkt) beenden.
• Wenn Sie die Fernbedienung im Voreinstellmodus länger als 10 Sekunden nicht bedienen, wird der Voreinstellmodus an der Fernbedienung beendet.

Löschen des voreingestellten Codes aus dem Speicher der Fernbedienung

1 Halten Sie zuerst AV I/○ gedrückt und drücken Sie dann gleichzeitig △ – und dann CH –.
Die Betriebsmodustasten BD, TV und STB leuchten auf.

2 Lassen Sie alle Tasten los.

Die Betriebsmodustasten BD, TV und STB leuchten nicht mehr und der voreingestellte Code wird gelöscht. Die Fernbedienung ist auf ihre Standardeinstellungen zurückgesetzt.

Stromsparen im Bereitschaftsmodus

Überprüfen Sie, ob die beiden folgenden Einstellungen vorgenommen wurden:

• [Steuerung für HDMI] unter [HDMI-Einstellungen] ist auf [Aus] gesetzt (Seite 69).
• [Schnellstartmodus] ist auf [Aus] gesetzt (Seite 70).

Anzeigen von Websites

Sie können eine Verbindung zum Internet herstellen und mit der Anlage Websites wie die Sony-Homepage anzeigen lassen.

1 Treffen Sie Vorbereitungen für das Surfen im Internet.

Schließen Sie die Anlage an ein Netzwerk an (Seite 29).

2 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

3 Wählen Sie mit / die Option [Netzwerk] aus.

4 Wählen Sie mit ↑/↓ die Option [Internet-Browser] aus und drücken Sie ⊕.

Die Anzeige [Internet-Browser] erscheint.

Hinweis

- Einige Websites werden möglicherweise nicht richtig angezeigt oder funktionieren nicht.

So geben Sie eine URL ein

Wählen Sie [URL-Eingabe] aus dem Optionsmenü.

Geben Sie die URL über die Softwaretastatur ein und wählen Sie dann [Enter].

So stellen Sie die Standardstartseite ein

Wählen Sie während der Anzeige der gewünschten Seite die Option [Als Startseite festleg] aus dem Optionsmenü.

So beenden Sie den Internet-Browser

Drücken Sie HOME.

Internet-Browser-Anzeige

Mit der Taste DISPLAY können Sie Website-Informationen anzeigen lassen. Die angezeigten Informationen hängen von der Website und vom Zustand der Seite ab.

1 Name der Seite
② Cursor Lässt sich mit ←/↑/↓/→ verschieben. Stellen Sie den Cursor auf den gewünschten Link und drücken Sie ⊕. Die verknüpfte Website wird angezeigt.
3 Adresse der Seite
4 SSL-Symbol Erscheint, wenn die verknüpfte URL abgesichert ist.
5 Signalstärkeanzeige Erscheint, wenn die Anlage mit einem Funknetzwerk verbunden ist.
6 Fortschrittsanzeige/Ladesymbol Erscheint, wenn die Seite gelesen wird oder Dateien heruntergeladen bzw. übertragen werden.
7 Texteingabefeld Drücken Sie ⊕ und wählen Sie [Eingabe] aus dem Optionsmenü, um die Softwaretastatur aufzurufen.

8 Bildlaufleiste

Drücken Sie ←/↑/↓/→, um die Seitenanzeige nach links, oben, unten bzw. rechts zu verschieben.

Verfügbare Optionen

Wenn Sie OPTIONS drücken, stehen verschiedene Einstellungen und Funktionen zur Verfügung.

Welche Optionen zur Verfügung stehen, hängt von der Situation ab.

Option	Erläuterung
[Browser-Setup]	Zum Aufrufen der Einstellungen für den Internet-Browser. • [Zoom]: Zum Vergrößern oder Verkleinern der Größe angezeigter Inhalte. • [JavaScript-Setup]: Zum Einstellen, ob JavaScript aktiviert oder deaktiviert wird. • [Cookie-Setup]: Zum Einstellen, ob Browser-Cookies akzeptiert werden oder nicht. • [SSL-ALARANZEige]: Zum Einstellen, ob SSL aktiviert oder deaktiviert wird.
[Eingabe]	Zum Anzeigen der Softwaretastatur, mit der Sie während der Anzeige einer Website Zeichen eingeben können.
[Abbruch]	Damit wird der Cursor in die nächste Zeile im Texteingabefeld gestellt.
[Löschen]	Zum Löschen eines Zeichens links vom Cursors während der Texteingabe.
[Fensterliste]	Zum Anzeigen einer Liste aller gerade geöffneten Websites. Damit können Sie wieder zu einer zuvor angezeigten Website wechseln, indem Sie das Fenster auswählen.
[Lesezeichenliste]	Zum Anzeigen der Lesezeichenliste.
[Zeichencodierung]	Zum Einstellen des Zeichencodes.
[Vorherige Seite]	Zum Wechseln zu der zuvor angezeigten Seite.
[Nächste Seite]	Zum Wechseln zu der zuvor angezeigten nächsten Seite.
[Laden abbrechen]	Zum Beenden des Ladens einer Seite.
[Neu laden]	Zum erneuten Laden derselben Seite.
[URL-Eingabe]	Damit können Sie eine URL eingeben, wenn die Softwaretastatur angezeigt wird.
[Zu Lesezeichen hinzu]	Zum Hinzufügen der gerade angezeigten Website zur Lesezeichenliste.
[Als Startseite festleg]	Zum Einstellen der gerade angezeigten Website als Standardstartseite.
[In neuem Fenster öff]	Zum Öffnen eines Links in einem neuen Fenster.
[Zertifikat anzeigen]	Zum Anzeigen von Server-Zertifikaten von Seiten, die SSL unterstützen.

Weitere Einstellungen für das Funksystem

Aktivieren der Funkübertragung zwischen bestimmten Geräten

[Secure Link]

Mithilfe der Secure Link-Funktion können Sie eine sichere Funkverbindung zwischen dem Hauptgerät und dem Raumklangverstärker herstellen.

Mit dieser Funktion können Sie Interferenzen vermeiden, wenn Sie mehrere Funkgeräte verwenden oder Ihre Nachbarn Funkgeräte verwenden.

1 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

2 Wählen Sie mit die Option [Einrichtung] aus.

3 Wählen Sie mit ↑/↓ die Option [System-Einstellungen] aus und drücken Sie ⊕.

4 Wählen Sie mit ↑/↓ die Option [Drahtlose Sound-Verbindung] aus und drücken Sie ⊕.

Die Anzeige [Drahtlose Sound-Verbindung] erscheint.

5 Wählen Sie mit ↑/↓ die Option [Secure Link] aus und drücken Sie ⊕.
6 Wählen Sie mit ↑/↓ die Option [Ein] und drücken Sie ⊕.

7 Drücken Sie SECURE LINK an der Rückseite des Raumklangverstärkers.

Fahren Sie innerhalb weniger Minuten mit dem nächsten Schritt fort.

8 Wählen Sie mit / die Option [Starten] aus und drücken Sie ⊕.

Wenn Sie wieder die vorherige Anzeige aufrufen wollen, wählen Sie [Abbrechen].

9 Wenn die Meldung [Secure Link-Aktivierung ist abgeschlossen.] erscheint, drücken Sie ⊕.

Der Raumklangverstärker wird mit dem Hauptgerät verbunden und die Anzeige LINK/STANDBY leuchtet orange.

Wenn die Meldung [Secure Link kann nicht aktiviert werden.] erscheint, befolgen Sie die Anweisungen auf dem Bildschirm.

So beenden Sie die Secure Link-Funktion

Am Hauptgerät

Wählen Sie in Schritt 6 oben die Option [Aus].

Am Raumklangverstärker

Halten Sie SECURE LINK an der Rückseite des Raumklangverstärkers gedrückt, bis die Anzeige LINK/STANDBY grün leuchtet oder grün blinkt.

Bei gestörter Funkübertragung

[HF-Kanal]

Wenn Sie mehrere Funksysteme verwenden, wie z. B. ein WLAN (Wireless Local Area Network) oder Bluetooth-Gerät, sind die Funksignale unter Umständen gestört. Die Übertragungsqualität lässt sich in solchen Fällen u. U. verbessern, wenn Sie für [HF-Kanal] eine andere Einstellung wählen.

1 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

2 Wählen Sie mit die Option [Einrichtung] aus.

3 Wählen Sie mit ↑/↓ die Option [System-Einstellungen] aus und drücken Sie ⊕.

4 Wählen Sie mit ↑/↓ die Option [Drahtlose Sound-Verbindung] aus und drücken Sie ⊕.

Die Anzeige [Drahtlose Sound-Verbindung] erscheint.

5 Wählen Sie mit ↑/↓ die Option [HF-Kanal] aus und drücken Sie ⊕.

6 Wählen Sie mit ↑/↓ die gewünschte Einstellung aus und drücken Sie ⊕.

- [Auto]: Normalerweise wählen Sie diese Einstellung aus. Die Anlage wählt automatisch den besten Kanal für die Übertragung aus.

• [1], [2], [3]: Die Anlage überträgt den Ton über einen festen Übertragungskanal. Wählen Sie den Kanal mit der besten Übertragung aus.

Hinweis

Zum Verbessern der Übertragungsqualität können Sie auch an dem/den anderen Funksystem(en) einen anderen Übertragungskanal (Frequenz) auswählen. Informationen dazu finden Sie in der Bedienungsanleitung zu dem/den anderen Funksystem(en).

Konfigurieren des Netzwerks

[Internet-Einstellungen]

Schließen Sie die Anlage vor dem Konfigurieren an das Netzwerk an. Näheres finden Sie unter „Schritt 3: Anschließen an das Netzwerk“ (Seite 29).

So rufen Sie die Einstellanzeige auf

1 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

2 Wählen Sie mit die Option [Einrichtung] aus.

3 Wählen Sie mit ↑/↓ die Option [Netzwerkeinstellungen] aus und drücken Sie ⊕.

4 Wählen Sie mit ↑/↓ die Option [Internet-Einstellungen] aus und drücken Sie ⊕.

Die Anzeige [Internet-Einstellungen] erscheint.

Hinweis

• Die Optionen unter [Internet-Einstellungen] sind für die Verbindung zum Internet erforderlich. Geben Sie die alphanumerischen Werte für den Breitbandrouter oder den WLAN-Router ein. Welche Optionen eingestellt werden müssen, hängt vom Internet Service Provider bzw. Router ab. Näheres dazu finden Sie in der vom Internet Service Provider bereitgestellten oder mit dem Router gelieferten Bedienungsanleitung.
- Weitere Informationen finden Sie auf der folgenden Website.

Für Kunden in Europa: http://support.sony-europe.com

Für Kunden in Taiwan: http://www.sony-asia.com/support/tw

Für Kunden in anderen Ländern/Regionen: http://www.sony-asia.com/support

Bei Anschluss an das LAN über ein LAN-Kabel

Gehen Sie wie in den folgenden Schritten erläutert vor, um die Verbindung zu einem LAN (Local Area Network) herzustellen.

Automatische Einstellung

1 Wählen Sie mit ↑/↓ die Option [Kabeleinrichtung] in der Anzeige [Internet-Einstellungen] aus und drücken Sie ⊕.

2 Wählen Sie mit ↑/↓ die Option [Auto] und drücken Sie ⊕.

Die Anlage nimmt die Netzwerkeinstellungen automatisch vor und die Internet-Einstellungen erscheinen auf dem Fernsehschirm.

3 Drücken Sie →.

4 Wählen Sie mit ↑/↓ die Option [Speich. & Verbd.] aus und drücken Sie ⊕.

Die Anlage startet das Prüfen der Netzwerkverbindung.

5 Vergewissern Sie sich, dass die Meldung [Damit sind die Internet-Einstellungen abgeschlossen.] erscheint, und drücken Sie dann ⊕.

Die Konfiguration ist abgeschlossen. Wenn die Meldung nicht angezeigt wird, befolgen Sie die Anweisungen auf dem Bildschirm.

Manuelle Einstellung

1 Wählen Sie mit ↑/↓ die Option [Kabeleinrichtung] in der Anzeige [Internet-Einstellungen] aus und drücken Sie ⊕.

2 Wählen Sie mit ↑/↓ die Option [Benutzerdefiniert] aus und drücken Sie ⊕.

3 Wählen Sie mit ↑/↓ den Netzwerkeinstelltyp aus und drücken Sie ⊕.

• [Auto]: Die Anlage stellt die IP-Adresse automatisch ein und die Anzeige [DNS-Einstellungen] erscheint.

Wenn Sie [Auto] auswählen und drücken, wird die DNS-Einstellung von der Anlage automatisch vorgenommen. Wenn Sie [IP-Adresse angeben] auswählen und drücken, müssen Sie die DNS-Einstellungen manuell eingeben.

Stellen Sie mit ←/↑/↓/→ und den Zahlentasten die folgenden Optionen ein und drücken Sie dann ⊕.

- [Primärer DNS] - [Sekundärer DNS]

- [IP-Adresse angeben]: Geben Sie die Netzwerkeinstellungen gemäß Ihrer Netzwerkumgebung manuell ein. Stellen Sie mit /// und den Zahlentasten die folgenden Optionen ein und drücken Sie dann ⊕.

- [IP-Adresse] - [Subnetzmaske] - [Standard-Gateway] - [Primärer DNS] - [Sekundärer DNS]

4 Wählen Sie mit ↑/↓ die Proxyserver-Einstellung aus und drücken Sie ⊕.

- [Nein]: Es wird kein Proxyserver verwendet.

- [Ja]: Geben Sie die Proxyserver-Einstellung ein.

Drücken Sie ←/↑/↓/→ und die Zahlentasten und dann ⊕.

Die vorgenommenen Internet-Einstellungen erscheinen auf dem Fernsehschirm.

5 Drücken Sie →.

6 Wählen Sie mit ↑/↓ die Option [Speich. & Verbd.] aus und drücken Sie ⊕.

Die Anlage startet das Prüfen der Netzwerkverbindung.

7 Vergewissern Sie sich, dass die Meldung [Damit sind die Internet-Einstellungen abgeschlossen.] erscheint, und drücken Sie dann ⊕.

Die Konfiguration ist abgeschlossen. Wenn die Meldung nicht angezeigt wird, befolgen Sie die Anweisungen auf dem Bildschirm.

Bei Anschluss an das WLAN über das in die Anlage integrierte Wi-Fi-Gerät oder den USB WLAN Adapter

Gehen Sie wie in den folgenden Schritten erläutert vor, um die Verbindung zu einem WLAN (Local Area Network) herzustellen.

Wenn der WLAN-Router mit der WPS-Funktion kompatibel ist

1 Wählen Sie mit ↑/↓ die Option [Drahtlos-Setup (eingebaut)] oder [Drahtlose USB-Einrichtung] in der Anzeige [Internet-Einstellungen] aus und drücken Sie ⊕.
2 Wählen Sie mit ↑/↓ die Option [Wi-Fi Protected Setup (WPS)] und drücken Sie dann ⊕.
3 Aktivieren Sie die WPS-Funktion an Ihrem WLAN-Router, wählen Sie mit ↑/↓ die Option [Starten] und drücken Sie dann ⊕.
Einzelheiten zum Aktivieren der WPS-Funktion finden Sie in der Bedienungsanleitung zum Router.

4 Vergewissern Sie sich, dass die Meldung [Die folgenden Einstellungen wurden in der Drahtlosbrücke gespeichert.] erscheint, und drücken Sie dann →.

Damit ist die Einrichtung der WLAN-Verbindung und der IP-Adresse abgeschlossen.

Geben Sie als Nächstes die Proxyserver-Einstellung ein. Gehen Sie wie in Schritt 4 bis 7 unter „Manuelle Einstellung“ im Abschnitt „Bei Anschluss an das LAN über ein LAN-Kabel“ oben vor.

Wenn der WLAN-Router nicht mit der WPS-Funktion kompatibel ist

1 Wählen Sie mit ↑/↓ die Option [Drahtlos-Setup (eingebaut)] oder [Drahtlose USB-Einrichtung] in der Anzeige [Internet-Einstellungen] aus und drücken Sie ⊕.

2 Wählen Sie mit ↑/↓ die Option [Suchlauf] aus und drücken Sie ⊕.

Die Anlage sucht nach verfügbaren WLANs und danach wird eine Liste der WLANs angezeigt.

3 Wählen Sie mit ↑/↓ den Namen des WLAN aus und drücken Sie ⊕.

■ Wenn das ausgewählte WLAN nicht abgesichert ist

Die Einrichtung der WLAN-Verbindung ist abgeschlossen. Geben Sie als Nächstes die IP-Adresseinstellungen wie in den Schritten unter „Automatische Einstellung“ oder „Manuelle Einstellung“ im Abschnitt „Bei Anschluss an das LAN über ein LAN-Kabel“ oben erläutert ein.

■ Wenn das ausgewählte WLAN abgesichert ist

Die Anzeige zum Eingeben eines WEP- oder WPA-Schlüssels erscheint. Fahren Sie mit Schritt 5 fort.

■ So geben Sie den Namen des WLAN an

Wählen Sie [Manuelle Eingabe]. Die Eingabeanzeige erscheint. Befolgen Sie zum Eingeben des WLAN-Namens die Bildschirmanweisungen und drücken Sie dann →.

4 Wählen Sie mit ↑/↓ den Sicherheitsmodus aus und drücken Sie ⊕.

- [Keine]: Wählen Sie diese Option, wenn das WLAN nicht abgesichert ist. Die Einrichtung der WLAN-Verbindung ist abgeschlossen. Geben Sie als Nächstes die IP-Adresseinstellungen wie in den Schritten unter „Automatische Einstellung“ oder „Manuelle Einstellung“ im Abschnitt „Bei Anschluss an das LAN über ein LAN-Kabel“ oben erläutert ein.

• [WEP]: Das WLAN ist mit einem WEP-Schlüssel geschützt.
• [WPA/WPA2-PSK]: Das WLAN ist durch WPA-PSK- oder WPA2-PSK-Verschlüsselung geschützt.
  • [WPA2-PSK]: Das WLAN ist durch WPA2-PSK-Verschlüsselung geschützt.

5 Befolgen Sie zum Eingeben des WEP-bzw. WPA-Schlüssels die Bildschirmanweisungen und drücken Sie dann →.

Die Einrichtung der WLAN-Verbindung ist abgeschlossen. Geben Sie als Nächstes die IP-Adresseinstellungen wie in den Schritten unter „Automatische Einstellung“ oder „Manuelle Einstellung“ im Abschnitt „Bei Anschluss an das LAN über ein LAN-Kabel“ oben erläutert ein.

Hinweis zur WLAN-Sicherheit

Da die Kommunikation mithilfe der WLAN-Funktion über Funkwellen erfolgt, können die Funksignale abgehört werden. Zum Schutz der Funkkommunikation unterstützt diese Anlage verschiedene Sicherheitsfunktionen. Nehmen Sie die Sicherheitseinstellungen entsprechend der Netzwerkumgebung unbedingt korrekt vor.

Keine Sicherheit

Die Einstellungen lassen sich problemlos vornehmen. Allerdings kann die Funkkommunikation abgehört werden und Angriffe auf das Funknetzwerk sind selbst ohne Spezial-Tools möglich. Bedenken Sie bitte, dass die Gefahr von unbefugtem Zugriff oder Abhörgefahr besteht.

WEP

Mit WEP wird die Kommunikation sicherer. Unbefugte können die Signale nicht abhören und nicht in das Funknetzwerk eindringen. WEP ist eine ältere Sicherheitstechnologie, mit deren Hilfe ältere Geräte, die TKIP/AES nicht unterstützen, angeschlossen werden können.

WPA-PSK (TKIP), WPA2-PSK (TKIP)

Die Sicherheitstechnologie TKIP wurde entwickelt, um Mängel von WEP zu beheben. TKIP gewährleistet eine höhere Sicherheit als WEP.

Bei der Sicherheitstechnologie AES wird eine verbesserte Sicherheitsmethode verwendet, die sich von WEP und TKIP unterscheidet. AES gewährleistet eine höhere Sicherheit als WEP oder TKIP.

Optionen und Einstellungen

Das Setup-Menü

Hier können Sie verschiedene Einstellungen beispielsweise für Bild und Ton vornehmen.

Wenn Sie die Einstellungen der Anlage ändern wollen, wählen Sie 📄 (Einrichtung) im Hauptmenü.

Die Standardeinstellungen sind unterstrichen.

Hinweis

• Die auf einer Disc gespeicherten Wiedergabeeinstellungen haben Priorität vor den Einstellungen im Setup-Menü und es funktionieren unter Umständen nicht alle der hier beschriebenen Funktionen.

1 Drücken Sie HOME.

Auf dem Fernsehschirm erscheint das Hauptmenü.

2 Wählen Sie mit die Option [Einrichtung] aus.

3 Wählen Sie mit ↑/↓ das Symbol für die Setup-Kategorie aus, in der Sie eine Änderung vornehmen wollen, und drücken Sie ⊕.

Beispiel: [Video-Einstellungen]

Für folgende Optionen können Sie Einstellungen vornehmen.

Symbol	Erläuterung
	[Fernbedienungs-Einstellanleitung] (Seite 65)Fernbedienungseinstellungen zum Steuern des Fernsehgeräts oder anderer Geräte.
[YKBY]	[Netzwerk-Update] (Seite 65)Aktualisieren der Software für die Anlage.
[S3KA]	[Video-Einstellungen](Seite 65)Videoeinstellungen je nach Typ der verwendeten Buchsen.
	[Toneinstellungen] (Seite 67)Toneinstellungen je nach Typ der verwendeten Buchsen.
[T8HD]	[BD/DVD-Wiedergabe-Einstellungen] (Seite 68)Detaillierte Einstellungen für die BD/DVD-Wiedergabe.
	[Kindersicherungs-Einstellungen] (Seite 68)Detaillierte Einstellungen für die Kindersicherungsfunktion.
	[Musik-Einstellungen](Seite 69)Detaillierte Einstellungen für die Super Audio CD-Wiedergabe.
	[System-Einstellungen](Seite 69)System-Einstellungen für die Anlage.
[B6X3]	[Netzwerkeinstellungen](Seite 70)Detaillierte Einstellungen für das Internet und das Netzwerk.
	[Schnellkonfiguration](Seite 71)Erneute Schnellkonfiguration zum Vornehmen der Grundeinstellungen.
	[Rückstellen] (Seite 71)Zurücksetzen der Anlage auf die werkseitigen Einstellungen.

? [Fernbedienungs-Einstellanleitung]

■ [Vorwahlmodus]

Sie können den voreingestellten Code der Fernbedienung ändern, wenn Sie Geräte von anderen Herstellern als Sony steuern möchten. Näheres finden Sie unter „Ändern des voreingestellten Codes der Fernbedienung (Voreinstellmodus)“ (Seite 55).

[Netzwerk-Update]

Sie können die Funktionen der Anlage aktualisieren und dadurch verbessern. Informationen zu den Update-Funktionen finden Sie auf der folgenden Website:

Für Kunden in Europa:

http://support.sony-europe.com

Für Kunden in Taiwan:

http://www.sony-asia.com/support/tw

Für Kunden in anderen Ländern/Regionen:

http://www.sony-asia.com/support

Während eines Software-Updates erscheint „UPDATING“ im Display an der Vorderseite. Nach Abschluss des Updates schaltet sich das Hauptgerät automatisch aus. Bitte warten Sie, bis das Software-Update abgeschlossen ist. Schalten Sie das Hauptgerät nicht ein oder aus und bedienen Sie das Hauptgerät und das Fernsehgerät nicht.

[Video-Einstellungen]

■ [3D-Ausgabe-Einstlg]

[Auto]: Normalerweise wählen Sie diese Einstellung aus.

[Aus]: Wählen Sie diese Option, um alle Inhalte in 2D anzuzeigen.

Hinweis

- 3D-Videoinhalte von der Buchse HDMI (IN 1) oder HDMI (IN 2) werden unabhängig von dieser Einstellung ausgegeben.

■ [TV-Schirmgrößen-Einstlg für 3D]

Damit stellen Sie die Bildschirmgröße des 3D-kompatiblen Fernsehgeräts ein.

Hinweis

- Diese Einstellung gilt nicht für 3D-Videoinhalte von der Buchse HDMI (IN 1) oder HDMI (IN 2).

■ [TV-Typ]

[16:9]: Wählen Sie diese Option, wenn Sie ein Breitbildfernsehgerät oder ein Fernsehgerät mit Breitbildmodus anschließen. [4:3]: Wählen Sie diese Option, wenn Sie ein 4:3-Fernsehgerät ohne Breitbildmodus anschließen.

[Bildformat]

[Original]: Wählen Sie diese Option, wenn Sie ein Fernsehgerät mit Breitbildmodus anschließen. Ein 4:3-Bild wird an einem Breitbildfernsehgerät im Bildseitenverhältnis 16:9 angezeigt.

[Festes Bildformat]: Die Bildgröße wird an die Bildschirmgröße angepasst, wobei das ursprüngliche Bildseitenverhältnis erhalten bleibt.

■ [DVD-Bildformat]

[Letter Box]: Bilder im Breitbildformat werden mit schwarzen Balken am oberen und unteren Rand angezeigt.

[Pan & Scan]: Bilder werden in voller Bildschirmhöhe, jedoch mit abgeschnittenen Seiten angezeigt.

■ [Kino-Umwandlungsmodus]

[Auto]: Normalerweise wählen Sie diese Einstellung aus. Das Gerät erkennt automatisch, ob das Material videobasiert oder filmbasiert ist, und wechselt zum geeigneten Umwandlungsmodus.

[Video]: Unabhängig vom Material wird immer der Umwandlungsmodus für videobasiertes Material gewählt.

■ [Videoausgangsformat]

[HDMI]: Normalerweise wählen Sie [Auto] aus. Wählen Sie [Original-Auflösung], wenn die Ausgabe mit der auf der Disc aufgezeichneten Auflösung erfolgen soll. (Wenn die Auflösung niedriger als die SD-Auflösung ist, wird die Auflösung auf SD-Auflösung hochskaliert.) [Komponenten-Videosignal] (bei nicht für Europa und Saudi-Arabien bestimmten Modellen): Wählen Sie eine für das Fernsehgerät geeignete Auflösung aus. [Video]: Die niedrigste Auflösung wird automatisch eingestellt.

Hinweis

- Wenn mit der Auflösung [HDMI] oder [Komponenten-Videosignal] kein Bild angezeigt wird, versuchen Sie es mit einer anderen Auflösung (nur bei nicht für Europa und Saudi-Arabien bestimmten Modellen).

- Wenn der Anschluss über die Buchse COMPONENT VIDEO OUT erfolgt und [Komponenten-Videosignal] ausgewählt ist, wird die BD-ROM-Wiedergabe von geschütztem Inhalt nur bei einer Ausgabeauflösung von 480i/576i unterstützt (Seite 24, 31) (nur bei nicht für Europa und Saudi-Arabien bestimmten Modellen).

■ [BD/DVD-ROM 1080/24p Ausgabe]

[Auto]: Die Videosignale werden nur dann im Format 1920 × 1080p/24 Hz ausgegeben, wenn ein 1080/24p-kompatibles Fernsehgerät über die Buchse HDMI (OUT) angeschlossen ist. [Aus]: Wählen Sie diese Einstellung, wenn das Fernsehgerät nicht mit Videosignalen im Format 1080/24p kompatibel ist.

■ [YCbCr/RGB (HDMI)]

[Auto]: Der Typ des externen Geräts wird automatisch erkannt und die Anlage wählt die passende Farbeinstellung aus.

[YCbCr (4:2:2)]: Die Videosignale werden im Format YCbCr 4:2:2 ausgegeben.

[YCbCr (4:4:4)]: Die Videosignale werden im Format YCbCr 4:4:4 ausgegeben.

[RGB]: Wählen Sie diese Einstellung, wenn Sie ein Gerät mit HDCP-konformer DVI-Buchse anschließen.

■ [HDMI Deep Color-Ausgabe]

[Auto]: Normalerweise wählen Sie diese Einstellung aus.

[16-Bit], [12-Bit], [10-Bit]: 16-Bit-/12-Bit-/10-Bit-Videosignale werden ausgegeben, wenn das angeschlossene Fernsehgerät mit Deep Colour kompatibel ist.

[Aus]: Wählen Sie diese Einstellung, wenn das Bild nicht stabil ist oder die Farben unnatürlich wirken.

■ [Pausenmodus] (nur BD/DVD VIDEO/DVD-R/DVD-RW)

[Auto]: Bilder mit schnellen Bewegungen werden ohne Bildzittern wiedergegeben. Normalerweise sollten Sie diese Einstellung wählen.

[Vollbild]: Bilder mit wenig Bewegung werden mit hoher Auflösung wiedergegeben.

[Toneinstellungen]

■ [BD-Audio-MIX-Einstellung]

[Ein]: Der interaktive und der sekundäre Ton werden zum primären Ton hinzugemischt und der daraus resultierende Ton wird ausgegeben. [Aus]: Lediglich der primäre Ton wird ausgegeben.

■ [Dynamikbegrenzung]

Sie können den Dynamikbereich des Soundtracks begrenzen.

[Auto]: Der Ton wird mit dem Dynamikbereich wiedergegeben, der auf der Disc festgelegt ist (nur BD-ROM).

[Ein]: Der Soundtrack wird mit dem Dynamikbereich wiedergegeben, der bei der Aufnahme eingestellt war.

[Aus]: Der Dynamikbereich wird nicht begrenzt.

■ [Dämpfen - AUDIO]

Bei einer Komponente, die an die Buchsen AUDIO (AUDIO IN L/R) angeschlossen ist, kann der Ton verzerrt sein. Sie können solche Verzerrungen vermeiden, indem Sie den Eingangspegel am Gerät verringern.

[Ein]: Der Eingangspegel wird gedämpft. Der Ausgangspegel wird geändert.

[Aus]: Der Eingangspegel wird nicht verändert.

■ [Audio-Ausgang]

Sie können das Ausgabeverfahren für das Audiosignal auswählen.

[Lautsprecher]: Mehrkanalton wird nur über die Lautsprecher der Anlage ausgegeben.

[Lautsprecher + HDMI]: Mehrkanalton wird über die Lautsprecher der Anlage, 2-Kanal-Signale im linearen PCM-Format werden über die Buchse HDMI (OUT) ausgegeben.

[HDMI]: Ton wird nur über die Buchse HDMI (OUT) ausgegeben. Welches Klangformat ausgegeben wird, hängt vom angeschlossenen Gerät ab.

Hinweis

• Wenn [Steuerung für HDMI] auf [Ein] gesetzt ist (Seite 69), wird [Audio-Ausgang] automatisch auf [Lautsprecher + HDMI] gesetzt und diese Einstellung kann nicht geändert werden.
• Audiosignale werden nicht über die Buchse HDMI (OUT) ausgegeben, wenn [Audio-Ausgang] auf [Lautsprecher + HDMI] und [HDMI1-Audio-Eingangsmodus] (Seite 69) auf [Fernsehgerät] gesetzt ist. (Nur Modelle für Europa.)
• Wenn [Audio-Ausgang] auf [HDMI] gesetzt ist, werden für die Funktion „TV“ und „SAT/CABLE“ 2-Kanal-Signale im linearen PCM-Format ausgegeben.

■ [Klangeffekt]

Sie können die Klangeffekte der Anlage (SOUND MODE und [Surround-Einstlg]) ein- und ausschalten.

[Ein]: Alle Klangeffekte der Anlage sind aktiviert. Der obere Grenzwert für die Abtastfrequenz wird auf 48 kHz festgelegt. [Aus]: Die Klangeffekte sind deaktiviert. Wählen Sie diese Einstellung, wenn kein oberer Grenzwert für die Abtastfrequenz festgelegt werden soll.

■ [Surround-Einstlg]

Sie können die Raumklangeinstellung auswählen. Näheres finden Sie unter „Schritt 7: Wiedergeben von Raumklang“ (Seite 33).

■ [Lautsprecher-Einstellungen]

Sie können die Lautsprecher einstellen, um einen optimalen Raumklang zu erzielen. Näheres finden Sie unter „Einstellen der Lautsprecher“ (Seite 52).

■ [Automatische Kalibrierung]

Sie können Einstellungen automatisch kalibrieren. Näheres finden Sie unter „Automatisches Kalibrieren der Einstellungen“ (Seite 51).

[BD/DVD-Wiedergabe-Einstellungen]

Sie können detaillierte Einstellungen für die BD/DVD-Wiedergabe vornehmen.

■ [BD/DVD-Menü]

Hiermit wählen Sie die Standardmenüsprache für BD-ROMs oder DVD VIDEOs aus. Wenn Sie [Sprachcode wählen] auswählen, erscheint die Anzeige zum Eingeben des Sprachcodes. Geben Sie für die gewünschte Sprache den entsprechenden Code aus der „Liste der Sprachcodes“ (Seite 86) ein.

[Ton]

Hiermit wählen Sie die Standardsprache für die Tonwiedergabe bei BD-ROMs oder DVD VIDEOS aus. Mit [Original] wählen Sie die Sprache aus, die auf der Disc Priorität hat. Wenn Sie [Sprachcode wählen] auswählen, erscheint die Anzeige zum Eingeben des Sprachcodes. Geben Sie für die gewünschte Sprache den entsprechenden Code aus der „Liste der Sprachcodes“ (Seite 86) ein.

■ [Untertitel]

Hiermit wählen Sie die Standardsprache für die Untertitel bei BD-ROMs oder DVD VIDEOS aus. Wenn Sie [Sprachcode wählen] auswählen, erscheint die Anzeige zum Eingeben des Sprachcodes. Geben Sie für die gewünschte Sprache den entsprechenden Code aus der „Liste der Sprachcodes“ (Seite 86) ein.

■ [BD-Hybrid-Disc-Wiederg.schicht]

[BD]: Die BD-Schicht wird wiedergegeben. [DVD/CD]: Die DVD- oder CD-Schicht wird wiedergegeben.

■ [BD-Internetverbindung]

[Zulassen]: Normalerweise wählen Sie diese Einstellung aus.

[Nicht zulassen]: Eine Internetverbindung ist nicht möglich.

[Kindersicherungs-Einstellungen]

■ [Kennwort]

Sie können ein Kennwort für die Kindersicherung festlegen und ändern. Mit diesem Kennwort können Sie die Wiedergabe von BD-ROMs, DVD VIDEOS und Internet-Videos einschränken. Bei Bedarf können Sie für BD-ROMs und DVD VIDEOS unterschiedliche Kindersicherungsstufen festlegen.

■ [Kindersicherungs-Regionalcode]

Bei einigen BD-ROMs oder DVD VIDEOS kann die Wiedergabe nach geografischer Region eingeschränkt werden. Szenen werden in diesem Fall gesperrt oder durch andere Szenen ersetzt. Befolgen Sie die Anweisungen auf dem Bildschirm und geben Sie das vierstellige Kennwort ein.

■ [BD-Kindersicherung]

Bei einigen BD-ROMs lässt sich die Wiedergabe auf der Basis einer Altersgrenze für die Benutzer einschränken. Szenen werden in diesem Fall gesperrt oder durch andere Szenen ersetzt. Befolgen Sie die Anweisungen auf dem Bildschirm und geben Sie das vierstellige Kennwort ein.

■ [DVD-Kindersicherung]

Manche DVD VIDEOS sind mit einer voreingestellten Kindersicherung versehen, mit der verhindert werden kann, dass Kinder sich DVD VIDEOS ansehen, die nicht für ihr Alter geeignet sind. Szenen werden in diesem Fall gesperrt oder durch andere Szenen ersetzt. Befolgen Sie die Anweisungen auf dem Bildschirm und geben Sie das vierstellige Kennwort ein.

■ [Internet-Video-Kindersicherung]

Bei einigen Internet-Videos lässt sich die Wiedergabe auf der Basis einer Altersgrenze für die Benutzer einschränken. Szenen werden in diesem Fall gesperrt oder durch andere Szenen ersetzt. Befolgen Sie die Anweisungen auf dem Bildschirm und geben Sie das vierstellige Kennwort ein.

■ [Internet-Video nicht bewertet]

[Zulassen]: Die Wiedergabe von nicht bewerteten Internet-Videos wird zugelassen. [Sperren]: Die Wiedergabe von nicht bewerteten Internet-Videos wird gesperrt.

[Music-Einstellungen]

Sie können detaillierte Einstellungen für die Super Audio CD-Wiedergabe vornehmen.

■ [Super Audio CD-Wg.schicht]

[Super Audio CD]: Die Super Audio CD-Schicht wird wiedergegeben. [CD]: Die CD-Schicht wird wiedergegeben.

■ [Super Audio CD-Wiederg. kanäle]

[DSD 2ch]: Der 2-Kanal-Bereich wird wiedergegeben. [DSD Multi]: Der Mehrkanal-Bereich wird wiedergegeben.

i\_i [System-Einstellungen]

Sie können an der Anlage System-Einstellungen vornehmen.

■ [Menü-Sprache]

Hiermit wählen Sie die Sprache für die Bildschirmanzeigen der Anlage aus.

■ [Drahtlose Sound-Verbindung]

Sie können weitere Einstellungen für das Funksystem vornehmen. Näheres finden Sie unter „Weitere Einstellungen für das Funksystem“ (Seite 58). Sie können außerdem den Status der Funkübertragung anzeigen lassen. Sobald die Funkübertragung aktiviert ist, erscheint [OK] rechts neben [Status].

■ [Beleuchtung/Anzeige]

Sie können die Beleuchtung bzw. Anzeige für die Soft-Touch-Tasten (Seite 10) und das Display an der Vorderseite (Seite 12) auswählen.

[Standard/Ein]: Die Soft-Touch-Tasten und die Anzeige im Display an der Vorderseite bleiben beleuchtet.

[Einfach/Aus]: Die Soft-Touch-Tasten und das Display an der Vorderseite schalten sich aus, wenn die Anlage nicht bedient wird.

■ [HDMI-Einstellungen]

[Steuerung für HDMI]

[Ein]: Die Funktion ist eingeschaltet. Wenn Sie Geräte über ein HDMI-Kabel anschließen, werden Steuersignale zwischen den Geräten ausgetauscht, was die Bedienung vereinfacht. [Aus]: Die Funktion ist ausgeschaltet.

[Audio Return Channel]

Diese Funktion steht zur Verfügung, wenn Sie die Anlage an ein Fernsehgerät anschließen, das mit Audio Return Channel (ARC, Audiorückkanal) kompatibel ist.

[Auto]: Die Anlage empfängt über ein HDMI-Kabel automatisch die digitalen Audiosignale vom Fernsehgerät.

[Aus]: Die Funktion ist ausgeschaltet.

Hinweis

- Diese Funktion steht nur zur Verfügung, wenn [Steuerung für HDMI] auf [Ein] gesetzt ist.

[HDMI1-Audio-Eingangsmodus] (nur Modelle für Europa)

Sie können den Audioeingang des Geräts auswählen, das an die Buchse HDMI (IN 1) angeschlossen ist.

[HDMI1]: Der Ton des Geräts, das an die Buchse HDMI (IN 1) angeschlossen ist, wird über die Buchse HDMI (IN 1) eingespeist.

[Fernsehgerät]: Der Ton des Geräts, das an die Buchse HDMI (IN 1) angeschlossen ist, wird über die Buchse TV (DIGITAL IN OPTICAL) eingespeist.

■ [Schnellstartmodus]

[Ein]: Die Startzeit aus dem Bereitschaftsmodus wird kürzer. Sie können die Anlage nach dem Einschalten also schneller nutzen.

[Aus]: Dies ist die Standardeinstellung.

■ [Automatisches standby]

[Ein]: Die Funktion [Automatisches standby] ist eingeschaltet. Wenn Sie die Anlage etwa 30 Minuten lang nicht bedienen, wechselt die Anlage automatisch in den Bereitschaftsmodus. [Aus]: Die Funktion ist ausgeschaltet.

[Ein]: Beim Wechsel der angezeigten Titel, der Bildmodi, Tonsignale usw. werden automatisch Informationen am Bildschirm angezeigt.

[Aus]: Die Informationen werden nur angezeigt, wenn Sie DISPLAY drücken.

■ [Bildschirmschoner]

[Ein]: Die Bildschirmschonerfunktion ist eingeschaltet.

[Aus]: Die Funktion ist ausgeschaltet.

■ [Software-Update-Mitteilung]

[Ein]: Die Anlage informiert Sie, wenn eine neue Softwareversion zur Verfügung steht (Seite 65).

[Aus]: Die Funktion ist ausgeschaltet.

■ [Gracenote-Einstellungen]

[Auto]: Wenn Sie die Disc-Wiedergabe stoppen, werden automatisch Disc-Informationen heruntergeladen. Dazu muss die Anlage mit dem Netzwerk verbunden sein.

[Manuell]: Disc-Informationen werden heruntergeladen, wenn [Videosuche] oder [Musiksuche] ausgewählt ist.

■ [Systeminformationen]

Sie können die Softwareversion und die MAC-Adresse der Anlage anzeigen lassen.

[Netzwerk-

einstellungen]

Sie können an der Anlage detaillierte Einstellungen für das Internet und das Netzwerk vornehmen.

■ [Internet-Einstellungen]

Schließen Sie die Anlage zunächst an das Netzwerk an. Näheres finden Sie unter „Schritt 3: Anschließen an das Netzwerk“ (Seite 29).

■ [Netzwerkverbindungs-Diagnose]

Sie können anhand der Netzwerkdiagnose überprüfen, ob die Netzwerkverbindung ordnungsgemäß vorgenommen wurde.

■ [Verbindungsserver-Einstellungen]

Damit legen Sie fest, ob der angeschlossene DLNA-Server angezeigt werden soll.

■ [Renderer-Einstellungen]

[Automatische Zugriffserlaubnis]: Damit wird festgelegt, ob der automatische Zugriff von einem neu entdeckten DLNA-Controller zugelassen werden soll.

[Intelligente Auswahl]: Damit wird zugelassen, dass ein DLNA-Controller von Sony die Anlage als Zielgerät für die Steuerung über Infrarotstrahlen finden kann. Sie können diese Funktion ein- oder ausschalten.

[Renderer-Name]: Der Name der Anlage wird so angezeigt, wie er bei anderen DLNA-Geräten im Netzwerk aufgelistet wird.

■ [Renderer-Zugriffskontrolle]

Damit wird festgelegt, ob Befehle von DLNA-Controllern akzeptiert werden.

■ [Party Auto-Start]

[Ein]: Bei Aufforderung über ein

Netzwerkgerät, das mit der Funktion PARTY STREAMING kompatibel ist, wird die PARTY-Wiedergabe gestartet oder die Anlage zur PARTY-Wiedergabe hinzugefügt. [Aus]: Die Funktion ist ausgeschaltet.

■ [Registrierung eines Media Remote-Geräts]

Damit registrieren Sie Ihr „Media remote“-Gerät.

■ [Registrierte Media Remote-Geräte]

Damit wird eine Liste der registrierten „Media remote“-Geräte angezeigt.

[Schnellkonfiguration]

Erneute Schnellkonfiguration zum Vornehmen der Grundeinstellungen. Gehen Sie nach den Anweisungen auf dem Bildschirm vor.

[Rückstellen]

■ [Auf Werksvorgaben zurücksetzen]

Sie können die Systemeinstellungen auf die werkseitigen Standardeinstellungen zurücksetzen, indem Sie die Gruppe der Einstellungen auswählen. Alle Einstellungen für diese Gruppe werden zurückgesetzt.

■ [Persönliche Informationen initialisieren]

Sie können die in der Anlage gespeicherten persönlichen Informationen löschen.

Weitere Informationen

Sicherheitsmaßnahmen

Sicherheit

• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf die Anlage und stellen Sie die Anlage nicht in der Nähe von Wasser, wie z. B. neben einer Badewanne oder einer Dusche, auf. Sollten Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen, trennen Sie die Anlage von der Netzsteckdose. Lassen Sie die Anlage von qualifiziertem Fachpersonal überprüfen, bevor Sie sie wieder benutzen.
• Berühren Sie das Netzkabel nicht mit nassen Händen. Andernfalls besteht das Risiko eines elektrischen Schlags.

Stromversorgung

- Wenn Sie das Gerät längere Zeit nicht benutzen möchten, ziehen Sie den Netzstecker aus der Netzsteckdose. Ziehen Sie dabei immer am Stecker, niemals am Kabel.

Aufstellung

• Stellen Sie die Anlage an einem Ort mit ausreichender Luftzufuhr auf, damit sich im Inneren der Anlage kein Wärmestau bildet.
• Wenn die Anlage lange Zeit mit hoher Lautstärke betrieben wird, erwärmt sich das Gehäuse. Dabei handelt es sich nicht um eine Fehlfunktion. Vermeiden Sie es jedoch, das Gehäuse zu berühren. Stellen Sie die Anlage nicht in einem geschlossenen Schrank usw. auf, wo die Belüftung unzureichend ist. Andernfalls kann es zu einer Überhitzung der Anlage kommen.
• Blockieren Sie die Lüftungsschlitze nicht, indem Sie etwas auf die Anlage stellen. Die Anlage ist mit einem Endverstärker ausgestattet. Wenn die Lüftungsschlitze blockiert werden, kann dies zu einem Wärmestau und Fehlfunktionen an der Anlage führen.
• Stellen Sie die Anlage nicht auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen auf, die die Lüftungsöffnungen blockieren könnten.

• Stellen Sie die Anlage nicht in einem geschlossenen Bücherregal, einem Einbauschrank u. Ä. auf, wo eine ausreichende Belüftung nicht gegeben ist.

• Stellen Sie die Anlage nicht in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an Orten auf, an denen sie direktem Sonnenlicht, außergewöhnlich viel Staub, mechanischen Vibrationen oder Stößen ausgesetzt ist.

• Stellen Sie die Anlage nicht in geneigter Position auf. Sie darf nur in waagrechter Position benutzt werden.
• Halten Sie die Anlage und die Discs von Geräten fern, die starke Magnetfelder erzeugen, zum Beispiel Mikrowellenherden oder großen Lautsprechern.
• Stellen Sie keine schweren Gegenstände auf die Anlage.
• Stellen Sie keine Metallgegenstände vor die Vorderseite der Anlage. Andernfalls kann der Empfang von Funkwellen beeinträchtigt werden.
• Stellen Sie die Anlage nicht an einen Ort, an dem medizinische Geräte in Betrieb sind. Andernfalls kann es zu Fehlfunktionen an den medizinischen Geräten kommen.
• Wenn Sie einen Herzschrittmacher oder ein anderes medizinisches Gerät tragen, fragen Sie Ihren Arzt oder den Hersteller des medizinischen Geräts, bevor Sie die WLAN-Funktion verwenden.

Betrieb

• Wird die Anlage direkt von einem kalten in einen warmen Raum gebracht oder wird sie in einem Raum mit hoher Luftfeuchtigkeit aufgestellt, kann sich auf den Linsen im Gerät Feuchtigkeit niederschlagen. In diesem Fall funktioniert die Anlage möglicherweise nicht korrekt. Nehmen Sie dann die Disc heraus und lassen Sie die Anlage etwa eine halbe Stunde lang eingeschaltet, bis die Feuchtigkeit verdunstet ist.
• Wenn Sie die Anlage transportieren möchten, nehmen Sie die Disc heraus. Andernfalls könnte die Disc beschädigt werden.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen.

Einstellen der Lautstärke

- Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage oder eine Stelle ohne Tonsignale wiedergegeben wird. Andernfalls könnten die Lautsprecher beschädigt werden, wenn unversehens die Wiedergabe einer sehr lauten Passage beginnt.

Reinigung

- Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin. Sollten an der Anlage Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Reinigungs-Discs und Disc-/Linsenreinigungsmittel

- Verwenden Sie keine Reinigungs-Disc und keine Disc-/Linsenreinigungsmittel (einschließlich Nassreinigungsmittel oder Spray). Andernfalls kann es zu Fehlfunktionen kommen.

Austausch von Teilen

- Teile dieser Anlage, die bei einer Reparatur ausgetauscht werden müssen, werden unter Umständen zur Aufarbeitung oder Wiederverwertung einbehalten.

Hinweis zu den Farben auf dem Fernsehschirm

- Falls die Lautsprecher Farbunregelmäßigkeiten auf dem Fernsehschirm verursachen, schalten Sie das Fernsehgerät aus und nach 15 bis 30 Minuten wieder ein. Bleiben die Farbunregelmäßigkeiten bestehen, stellen Sie die Lautsprecher weiter entfernt vom Fernsehgerät auf.

WICHTIGER HINWEIS

Vorsicht: Diese Anlage kann ein Videostandbild oder eine Bildschirmanzeige für unbegrenzte Zeit auf dem Fernsehschirm anzeigen. Wenn ein Videostandbild oder eine Bildschirmanzeige aber sehr lange Zeit unverändert auf dem Fernsehschirm angezeigt wird, besteht die Gefahr einer dauerhaften Schädigung der Mattscheibe. Projektionsfernsehgeräte sind in dieser Hinsicht besonders empfindlich.

Transportieren der Anlage

- Stellen Sie vor dem Bewegen der Anlage sicher, dass keine Disc eingelegt ist, und ziehen Sie das Netzkabel aus der Netzsteckdose.

Hinweise zu Discs

Umgang mit Discs

• Fassen Sie Discs nur am Rand an, damit sie nicht verschmutzen. Berühren Sie nicht die Oberfläche einer Disc.
• Kleben Sie weder Papier noch Klebeband auf Discs.

• Setzen Sie Discs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie nicht in einem in der Sonne geparkten Auto liegen, denn die Temperaturen im Wageninneren können sehr stark ansteigen.
• Bewahren Sie Discs nach der Wiedergabe immer in ihrer Hülle auf.

Reinigung

- Reinigen Sie Discs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen.

- Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays für Schallplatten.

Mit dieser Anlage können Sie nur runde Standard-Discs wiedergeben lassen. Bei anderen Discs (z. B. karten-, herz- oder sternförmig) können Fehlfunktionen auftreten.

Verwenden Sie keine Discs mit handelsüblichem Zubehör, zum Beispiel einem Etikett oder Ring.

Störungsbehebung

Sollten an der Anlage Störungen auftreten, versuchen Sie, diese anhand der folgenden Checkliste zu beheben, bevor Sie das Gerät zur Reparatur bringen. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Wenn während einer Reparatur Teile durch Wartungstechniker ausgetauscht werden müssen, werden diese Teile eventuell einbehalten.

Sollten Probleme bei der Übertragung von Ton per Funk auftreten, lassen Sie die gesamte Anlage (Hauptgerät und Raumklangverstärker) von einem Sony-Händler überprüfen.

Allgemeines

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Die Anlage lässt sich nicht einschalten.	Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist.
Die Fernbedienung funktioniert nicht.	Die Entfernung zwischen der Fernbedienung und dem Gerät ist zu groß.Die Batterien in der Fernbedienung sind zu schwach.
Die Disc-Lade öffnet sich nicht, wenn Sie ▲ drücken, und Sie können die Disc nicht herausnehmen.	Versuchen Sie Folgendes: 1 Halten Sie ▶ und ▲ am Gerät mehr als 5 Sekunden lang gedrückt, so dass sich die Disc-Lade öffnet. 2 Nehmen Sie die Disc heraus. 3 Ziehen Sie das Netzkabel aus der Netzsteckdose und schließen Sie es nach einigen Minuten wieder an.
Die Anlage funktioniert nicht ordnungsgemäß.	Ziehen Sie das Netzkabel aus der Netzsteckdose und schließen Sie es nach einigen Minuten wieder an.

Meldungen

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
[Eine neue Software-Version ist verfügbar. Bitte wählen Sie „Netzwerk-Update“ im Abschnitt „Setup“ des Menüs, um das Update durchzuführen.] erscheint auf dem Fernsehschirm.	In den Erläuterungen unter [Netzwerk-Update] (Seite 65) finden Sie Informationen dazu, wie Sie die Anlage mit einer neueren Software-Version aktualisieren.
„PROTECTOR“ und „PUSH PWR“ erscheinen abwechselnd im Display an der Vorderseite.	Schalten Sie die Anlage mit ( ^1 ) aus, warten Sie, bis „STANDBY“ ausgeblendet wird, und überprüfen Sie dann Folgendes.Wurden die Lautsprecherkabeladern + und – kurzgeschlossen?Verwenden Sie die für die Anlage angegebenen Lautsprecher?Sind die Lüftungsöffnungen an der Anlage blockiert?Beheben Sie gegebenenfalls die oben genannten Probleme und schalten Sie die Anlage ein. Wenn Sie die Ursache des Problems nicht anhand der Checkliste oben ermitteln können, wenden Sie sich an den nächsten Sony-Händler.
„LOCKED“ erscheint im Display an der Vorderseite.	Deaktivieren Sie die Kindersperre (Seite 54).
„DEMO LOCK“ erscheint im Display an der Vorderseite.	Wenden Sie sich an den nächsten Sony-Händler oder den autorisierten Kundendienst von Sony vor Ort.
„Exxxx“ erscheint im Display an der Vorderseite.	Wenden Sie sich an den nächsten Sony-Händler oder den autorisierten Kundendienst von Sony und geben Sie den Fehlercode an.

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Am Fernsehschirm wird nur das Symbol ohne Meldungen angezeigt.	Wenden Sie sich an den nächsten Sony-Händler oder den autorisierten Kundendienst von Sony vor Ort.


Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Es wird kein Bild angezeigt.	Überprüfen Sie die Anschlussmethode der Anlage (Seite 24).
Bei einer HDMI-Kabelverbindung wird kein Bild angezeigt.	Das Gerät ist an ein Eingabegerät angeschlossen, das nicht mit HDCP (High-bandwidth Digital Content Protection) kompatibel ist („HDMI“ im Display an der Vorderseite leuchtet nicht auf) (Seite 24).
3D-Bilder von der Buchse HDMI (IN 1) oder HDMI (IN 2) werden nicht auf dem Fernsehschirm angezeigt.	Je nach Fernseh- oder Videogerät werden möglicherweise keine 3D-Bilder angezeigt.
Bei einer Verbindung mittels Komponentenvideokabel wird kein Bild angezeigt oder die Ausgabeauflösung ist niedrig (nur bei nicht für Europa und Saudi-Arabien bestimmten Modellen).	Bei der Wiedergabe einer BD-ROM werden aufgrund von Kopierschutz-Einschränkungen Bilder mit hoher Auflösung unter Umständen nicht ausgegeben. Es empfiehlt sich, eine HDMI-Verbindung herzustellen (Seite 24).
Es wird kein Bild angezeigt, wenn Sie unter [Videoausgangsformat] die falsche Videoausgabeauflösung wählen.	Halten Sie ▶ und VOL – am Gerät mehr als 5 Sekunden lang gedrückt, um die Videoausgabeauflösung auf die niedrigste Auflösung zu setzen.
Dunkle Bildbereiche sind zu dunkel/helle Bildbereiche sind zu hell oder wirken unnatürlich.	Setzen Sie [Bildqualitätsmodus] auf [Standard] (Standardeinstellung) (Seite 43).
Das Bild wird nicht korrekt angezeigt.	Überprüfen Sie die Einstellungen von [Videoausgangsformat] unter [Video-Einstellungen] (Seite 66).Wenn analoge und digitale Signale gleichzeitig ausgegeben werden, setzen Sie [BD/DVD-ROM 1080/24p Ausgabe] unter [Video-Einstellungen] auf [Aus] (Seite 66).Bei BD-ROMs überprüfen Sie die Einstellungen von [BD/DVD-ROM 1080/24p Ausgabe] unter [Video-Einstellungen] (Seite 66).
Das Bild ist gestört.	Reinigen Sie die Disc.Wenn die von der Anlage ausgegebenen Bilder über den Videorecorder an das Fernsehgerät weitergeleitet werden, kann der Kopierschutz, der bei manchen BDs/DVDs integriert ist, zu einer Verschlechterung der Bildqualität führen. Wenn Sie das Gerät direkt an das Fernsehgerät anschließen und immer noch Probleme auftreten, schließen Sie das Gerät an andere Eingangsbuchsen an.
Das angezeigte Bild füllt nicht den gesamten Fernsehschirm.	Überprüfen Sie die Einstellung von [TV-Typ] unter [Video-Einstellungen] (Seite 65).Das Bildseitenverhältnis lässt sich bei dieser Disc nicht ändern.
Auf dem Fernsehschirm treten Farbunregelmäßigkeiten auf.	Wenn die Lautsprecher zusammen mit einem Röhrenfernsehgerät oder -projektor eingesetzt werden, stellen Sie die Lautsprecher mindestens 0,3 Meter vom Fernsehgerät entfernt auf.Wenn die Farbunregelmäßigkeiten weiterhin auftreten, schalten Sie das Fernsehgerät einmal aus und nach 15 bis 30 Minuten wieder ein.Stellen Sie sicher, dass sich neben den Lautsprechern kein magnetisches Objekt (magnetischer Verschluss eines Phonoschranks, medizinisches Gerät, Spielzeug usw.) befindet.
Nach der Wiedergabe einer Video-/Fotodatei auf dem iPod/ iPhone wird kein Bild angezeigt.	Wählen Sie am Fernsehgerät den Eingang für diese Anlage.

Ton

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Es ist kein Ton zu hören.	Das Lautsprecherkabel ist nicht richtig angeschlossen.Überprüfen Sie die Lautsprechereinstellungen (Seite 52).
Der Super Audio CD-Ton einer an die Buchse HDMI (IN 1) oder HDMI (IN 2) angeschlossenen Komponente wird nicht ausgegeben.	HDMI (IN 1) und HDMI (IN 2) unterstützen keine Audioformate mit Kopierschutz. Schließen Sie den analogen Audioausgang der Komponente an die Buchse AUDIO (AUDIO IN L/R) des Geräts an.
Bei der Verwendung von Audio Return Channel wird über die Buchse HDMI (OUT) kein Fernsehton ausgegeben.	Setzen Sie [Steuerung für HDMI] in den [HDMI-Einstellungen] unter [System-Einstellungen] auf [Ein] (Seite 69). Setzen Sie außerdem [Audio Return Channel] in den [HDMI-Einstellungen] unter [System-Einstellungen] auf [Auto] (Seite 69).Vergewissern Sie sich, dass das Fernsehgerät mit Audio Return Channel kompatibel ist.Achten Sie darauf, dass ein HDMI-Kabel an eine Buchse Ihres Fernsehgeräts, die mit Audio Return Channel kompatibel ist, angeschlossen ist.
Wenn die Anlage an eine Set-Top-Box angeschlossen ist, wird der Ton nicht einwandfrei ausgegeben.	Setzen Sie [Audio Return Channel] in den [HDMI-Einstellungen] unter [System-Einstellungen] auf [Aus] (Seite 69).
Lautes Brummen oder Störgeräusche sind zu hören.	Stellen Sie das Fernsehgerät weiter entfernt von den Audiogeräten auf.Reinigen Sie die Disc.
Der Stereoeffekt geht bei der Wiedergabe einer CD verloren.	Stellen Sie mit der Taste ☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐○☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☑☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☒☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐ ☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☑ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☒ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☓ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☎ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ★ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☋ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☶ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☽ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☜ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☞ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☘ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☖ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☕ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☔ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☃ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☉ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☏ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☦ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☸ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☻ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☯ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☮
Von den Raumklanglautsprechern ist kein Ton oder nur sehr leiser Ton zu hören.	Überprüfen Sie die Lautsprecheranschlüsse und -einstellungen (Seite 22, 52).Überprüfen Sie die Raumklangeinstellung (Seite 33).Je nach Tonquelle ist die Wirkung der Raumklanglautsprecher unter Umständen kaum wahrnehmbar.Eine 2-Kanal-Tonquelle wird wiedergegeben.
Der Ton von einem angeschlossenen Gerät ist verzerrt.	Verringern Sie den Eingangspegel für das angeschlossene Gerät, indem Sie [Dämpfen - AUDIO] einstellen (Seite 67).

Tonübertragung per Funk

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Die Funkübertragung ist nicht aktiviert oder über die Raumklanglautsprecher wird kein Ton ausgegeben.	Überprüfen Sie den Status der Anzeige LINK/STANDBY am Raumklangverstärker.Leuchtet nicht.- Überprüfen Sie, ob das Netzkabel des Raumklangverstärkers richtig angeschlossen ist.- Schalten Sie den Raumklangverstärker mit der Taste I/ am Raumklangverstärker ein.Blinkt schnell grün.- 1 Drücken Sie I/ am Raumklangverstärker. 2 Setzen Sie den Funktransceiver richtig in den Raumklangverstärker ein. 3 Drücken Sie I/ am Raumklangverstärker.Blinkt rot.- Schalten Sie den Raumklangverstärker mit I/ aus und überprüfen Sie dann Folgendes.1 Wurden die Lautsprecherkabeladern + und - kurzgeschlossen?2 Sind die Lüftungsöffnungen am Raumklangverstärker blockiert?Beheben Sie gegebenenfalls die oben genannten Probleme und schalten Sie den Raumklangverstärker ein. Wenn Sie die Ursache des Problems nicht anhand der Checkliste oben ermitteln können, wenden Sie sich an den nächsten Sony-Händler.Blinkt langsam grün oder orange oder leuchtet rot.- Vergewissern Sie sich, dass der Funktransceiver richtig in das Hauptgerät eingesetzt ist.- Nehmen Sie die Einstellung für [Secure Link] erneut vor (Seite 58).- Die Tonübertragung ist schlecht. Stellen Sie den Raumklangverstärker um, so dass die Anzeige LINK/STANDBY grün oder orange leuchtet.- Stellen Sie die Anlage weiter entfernt von anderen Funkgeräten auf.- Verwenden Sie möglichst keine anderen Funkgeräte.Leuchtet grün oder orange.- Überprüfen Sie die Lautsprecheranschlüsse und -einstellungen.
Der Ton von den Raumklanglautsprechern ist gestört oder setzt aus.	Die Funkübertragung ist instabil. Ändern Sie die Einstellung für [HF-Kanal] unter [Drahtlose Sound-Verbindung] (Seite 59).Stellen Sie das Gerät und den Raumklangverstärker näher beieinander auf.Stellen Sie das Gerät und den Raumklangverstärker nicht in ein geschlossenes Regel, auf ein Metall-Rack oder unter einen Tisch.

Tuner

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Radiosender lassen sich nicht einstellen.	Überprüfen Sie, ob die Antenne korrekt angeschlossen ist. Richten Sie die Antenne aus oder schließen Sie gegebenenfalls eine Außenantenne an.Die Sendesignale sind zu schwach (beim Einstellen mit dem automatischen Sendersuchlauf). Verwenden Sie den manuellen Sendersuchlauf.

Wiedergabe

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Die Disc lässt sich nicht abspielen.	Der Regionalcode auf der BD/DVD entspricht nicht dem der Anlage.Im Gerät hat sich Feuchtigkeit niedergeschlagen und kann zu Schäden an den Linsen führen. Nehmen Sie die Disc heraus und lassen Sie das Gerät etwa eine halbe Stunde lang eingeschaltet.Eine nicht ordnungsgemäß abgeschlossene Disc kann mit dieser Anlage nicht wiedergegeben werden (Seite 81).
Dateinamen werden nicht korrekt angezeigt.	An der Anlage können nur ISO 8859-1-konforme Zeichenformate angezeigt werden. Zeichen in anderen Formaten werden fehlerhaft dargestellt.Je nach verwendeter Schreibsoftware werden eingegebene Zeichen unter Umständen fehlerhaft dargestellt.
Die Disc wird nicht von vorne wiedergegeben.	Die Wiedergabefortsetzung wurde ausgewählt. Drücken Sie OPTIONS, wählen Sie [Von vorn wiederg.] und drücken Sie dann + .
Die Wiedergabe beginnt nicht an der Stelle, an der sie beim letzten Mal gestoppt wurde.	Bei manchen Discs wird die Stelle für die Wiedergabefortsetzung in folgenden Fällen aus dem Speicher gelöscht:– Sie öffnen die Disc-Lade.– Sie trennen das USB-Gerät von diesem Gerät.– Sie lassen andere Inhalte wiedergeben.– Sie schalten das Gerät aus.
Die Sprache für den Soundtrack/ die Untertitel oder der Blickwinkel lässt sich nicht ändern.	Versuchen Sie es mit dem Menü auf der BD oder DVD.Die BD oder DVD enthält keinen Soundtrack/keine Untertitel in mehreren Sprachen bzw. sie enthält nur einen Blickwinkel.
Bonus-Inhalte und sonstige Daten auf einer BD-ROM lassen sich nicht wiedergeben.	Versuchen Sie Folgendes:1 Nehmen Sie die Disc heraus.2 Schalten Sie die Anlage aus.3 Trennen Sie das USB-Gerät von der Anlage und schließen Sie es wieder an (Seite 37).4 Schalten Sie die Anlage ein.5 Legen Sie die BD-ROM mit BONUSVIEW/BD-LIVE ein.

USB-Gerät

Symptom

Mögliche Problemursachen und Abhilfemaßnahmen

Das USB-Gerät wird nicht erkannt.

Versuchen Sie Folgendes:1 Schalten Sie die Anlage aus.2 Trennen Sie das USB-Gerät von der Anlage und schließen Sie es wieder an.3 Schalten Sie die Anlage ein.Vergewissern Sie sich, dass das USB-Gerät richtig mit dem Anschluss ⇌ (USB) verbunden ist.Überprüfen Sie, ob das USB-Gerät oder ein Kabel beschädigt ist.Überprüfen Sie, ob das USB-Gerät eingeschaltet ist.Wenn das USB-Gerät über einen USB-Hub angeschlossen ist, lösen Sie es und schließen Sie das USB-Gerät dann direkt an das Gerät an.

BRAVIA Internetvideo

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Die Bild-/Tonqualität ist schlecht bzw. bei bestimmten Programmen kommt es vor allem in Szenen mit schnellen Bewegungen oder in dunklen Szenen zu Detailverlusten.	Die Bild-/Tonqualität ist möglicherweise bei manchen Anbietern von Internet-Inhalten schlecht.Die Bild-/Tonqualität lässt sich unter Umständen verbessern, wenn Sie die Verbindungsgeschwindigkeit ändern. Sony empfiehlt eine Verbindungsgeschwindigkeit von mindestens 2,5 Mbps bei Standard Definition-Videos und 10 Mbps bei High Definition-Videos.Nicht alle Videos enthalten Ton.
Das Bild ist klein.	Drücken Sie zum Vergrößern des Bildes ↑.

„BRAVIA“ Sync ([Steuerung für HDMI])

Symptom

Mögliche Problemursachen und Abhilfemaßnahmen

Die Funktion [Steuerung für HDMI] steht nicht zur Verfügung („BRAVIA“ Sync).

Überprüfen Sie, ob [Steuerung für HDMI] auf [Ein] gesetzt ist (Seite 69).Wenn Sie Änderungen an der HDMI-Verbindung vornehmen, schalten Sie die Anlage aus und wieder ein.Bei einem Stromausfall setzen Sie [Steuerung für HDMI] auf [Aus] und anschließend wieder auf [Ein] (Seite 69).Überprüfen Sie Folgendes und schlagen Sie dazu bitte in der mit dem Gerät gelieferten Bedienungsanleitung nach.Das angeschlossene Gerät muss mit der Funktion [Steuerung für HDMI] kompatibel sein.Am angeschlossenen Gerät muss die Funktion [Steuerung für HDMI] richtig eingestellt sein.

Netzwerkverbindung

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Es kann keine Verbindung von der Anlage zum Netzwerk hergestellt werden.	• Überprüfen Sie die Netzwerkverbindung (Seite 29) und die Netzwerkeinstellungen (Seite 70).

Integrierte/USB-WLAN-Verbindung

Symptom	Mögliche Problemursachen und Abhilfemaßnahmen
Mit dem PC kann keine Verbindung zum Internet mehr hergestellt werden, nachdem [Wi-Fi Protected Setup (WPS)] ausgeführt wurde.	Die Funkeinstellungen des Routers ändern sich möglicherweise automatisch, wenn Sie Wi-Fi Protected Setup verwenden, ohne zuvor die Einstellungen am Router vorzunehmen. Ändern Sie in diesem Fall die Funkeinstellungen am PC entsprechend.
Sie können keine Verbindung zwischen der Anlage und dem WLAN-Router herstellen.	Überprüfen Sie, ob der WLAN-Router eingeschaltet ist.Je nach der Nutzungsumgebung, einschließlich Wandmaterial, Qualität der empfangenen Funkwellen und Hindernissen zwischen Anlage und WLAN-Router, verkürzt sich unter Umständen die Kommunikationsreichweite. Stellen Sie die Anlage und den WLAN-Router näher beieinander auf.Geräte, die im 2,4-GHz-Frequenzbereich arbeiten, wie z. B. Mikrowellen-, Bluetooth- oder digitale schnurlose Geräte, stören möglicherweise die Kommunikation. Stellen Sie dieses Gerät weiter entfernt von solchen Geräten auf oder schalten Sie solche Geräte aus.
Der gewünschte WLAN-Router wird nicht erkannt, obwohl [Suchlauf] ausgeführt wird.	• Schalten Sie mit RETURN zum vorherigen Bildschirm zurück und führen Sie [Suchlauf] erneut aus. Wenn der gewünschte WLAN-Router noch immer nicht erkannt wird, drücken Sie RETURN und wählen [Man. Registrierung].
Es kann keine Verbindung von der Anlage zum Netzwerk hergestellt werden oder die Netzwerkverbindung ist instabil.	• Die Entfernung zwischen dem Gerät und dem WLAN-Router ist zu groß (Seite 29).

Abspielbare Discs

Blu-ray Disc	BD-ROM1)
	BD-R/BD-RE2)
DVD3)	DVD-ROM
	DVD-R/DVD-RW
	DVD+R/DVD+RW
CD3)	CD-DA (Musik-CD)
	CD-ROM
	CD-R/CD-RW
	Super Audio CD

^1) Die Blu-ray Disc-Spezifikationen sind neu und noch in der Entwicklung begriffen, so dass sich je nach Disc-Typ und -Version unter Umständen nicht alle Discs abspielen lassen. Die Audioausgabe hängt außerdem von der Tonquelle, der verwendeten Ausgangsbuchse und den ausgewählten Toneinstellungen ab.

2) BD-RE: Version 2.1 BD-R: Version 1.1, 1.2, 1.3 einschließlich BD-Rs mit LTH-Beschichtung (aus organischen Pigmenten) Auf einem PC bespielte BD-Rs können nicht wiedergegeben werden, wenn Postscripts aufgezeichnet werden können.

^3) Eine CD oder DVD kann nur wiedergegeben werden, wenn sie korrekt abgeschlossen wurde. Weitere Informationen dazu finden Sie in der Bedienungsanleitung zum Aufnahmegerät.

Nicht abspielbare Discs

• BDs mit Cartridge
• BDXLs
• DVD-RAMs
• HD-DVDs
• DVD-Audio-Discs
• FOTO-CDs
• Datenbereiche auf CD-Extras
• Super-VCDs
• Seite mit Audiomaterial auf DualDiscs

Hinweise zu Discs

Dieses Produkt ist auf die Wiedergabe von CDs ausgelegt, die dem CD-Standard (Compact Disc) entsprechen. DualDiscs und manche Musik-CDs mit Urheberrechtsschutzcodierung entsprechen nicht dem CD-Standard (Compact Disc). Sie sind daher mit diesem Produkt möglicherweise nicht kompatibel.

Hinweis zu den Wiedergabefunktionen von BDs/ DVDs

Einige Wiedergabefunktionen von BDs/DVDs können von den Software-Herstellern absichtlich eingeschränkt werden. Diese Anlage gibt BDs/DVDs so wieder, wie es von den Software-Herstellern vorgesehen ist. Deshalb stehen möglicherweise einige Wiedergabefunktionen nicht zur Verfügung.

Hinweis zu zweischichtigen BDs/DVDs

Bild und Ton können beim Wechsel der Schichten kurz aussetzen.

Regionalcode (nur BD-ROMs/DVD VIDEOs)

Die Anlage hat einen aufgedruckten Regionalcode auf der Rückseite und gibt nur BD-ROMs/DVD VIDEOs wieder (wobei ausschließlich die Wiedergabe möglich ist), die mit demselben Regionalcode oder 📋 versehen sind.

Abspielbare Dateitypen

Video ^1)

Dateiformat	Erweiterung
MPEG-1 Video/PS2)5)	„mpg“, „mpeg“, „m2ts“,
MPEG-2 Video/PS, TS2)6)	„mts“
Xvid	„avi“
MPEG4/AVC2)5)	„mkv“, „mp4“, „m4v“,
	„m2ts“, „mts“
WMV92)5)	„wmv“, „asf“
AVCHD	3)5)

Musik

Dateiformat	Erweiterung
MP3 (MPEG-1 Audio Layer III)	„mp3“
AAC2)4)5)	„m4a“
WMA9 Standard2)4)	„wma“
LPCM	„wav“

Foto ^1)

Dateiformat	Erweiterung
JPEG	„jpg“, „jpeg“
GIF	„gif“
PNG	„png“

^1) Die Anlage gibt diese Dateien nicht über die Renderer-Funktion wieder.

^2) Die Anlage kann keine mit DRM codierten Dateien wiedergeben.

^3) Mit dieser Anlage können Dateien im AVCHD-Format wiedergegeben werden, die mit einer digitalen Videokamera o. Ä. aufgenommen wurden. Um Dateien im AVCHD-Format wiedergeben zu können, muss die Disc mit den AVCHD-Dateien abgeschlossen sein.

^4) Die Anlage kann keine mit verlustfreier Komprimierung usw. codierten Dateien wiedergeben.

^5) Die Anlage gibt diese Dateien nicht über die DLNA-Funktion wieder.

^6) Die Anlage gibt über die DLNA-Funktion ausschließlich Videos in SD-Auflösung wieder.

Hinweis

• Einige Dateien lassen sich aufgrund des Dateiformats, der Datei-Codierung, der Aufnahmebedingungen oder der DLNA-Serverbedingungen unter Umständen nicht wiedergeben.
• Manche am PC bearbeitete Dateien lassen sich unter Umständen nicht wiedergeben.
  • Die Anlage kann folgende Dateien oder Ordner auf BDs, DVDs, CDs und USB-Geräten erkennen:
  – Ordner bis zur 3. Ebene in der Ordnerstruktur
  – bis zu 500 Dateien in einer einzelnen Ordnerstrukturebene
  • Die Anlage kann folgende Dateien oder Ordner, die auf dem DLNA-Server gespeichert sind, erkennen:
• Ordner bis zur 18. Ebene in der Ordnerstruktur
  – bis zu 999 Dateien in einer einzelnen Ordnerstrukturebene
• Nicht alle USB-Geräte können mit dieser Anlage verwendet werden.
• Die Anlage kann Mass Storage Class (MSC)-Geräte (wie z. B. Flash-Speicher oder Festplatten), Fotospeicher (Still Image Capture Devices) und Tastaturen mit 101 Tasten (nur am Anschluss (USB) an der Vorderseite) erkennen.
• Um beschädigte Daten oder Schäden am USB-Speicher oder an anderen Geräten zu vermeiden, schalten Sie die Anlage zum Anschließen oder Trennen des USB-Speichers bzw. anderer Geräte aus.
• Auf einer DATA-CD gespeicherte Videodateien mit einer hohen Datenrate können mit dieser Anlage möglicherweise nicht ruckfrei wiedergegeben werden. Es empfiehlt sich, Videodateien mit einer hohen Datenrate von einer DATA-DVD abzuspielen.

Unterstützte Audioformate

Die Anlage unterstützt folgende Audioformate.

Funktion	Format
	LPCM 2ch	LPCM 5.1chLPCM 7.1ch	Dolby Digital	Dolby TrueHD,Dolby Digital Plus	DTS	DTS-ES Discrete 6.1,DTS-ES Matrix 6.1,DTS96/24	DTS-HD High Resolution Audio	DTS-HD Master Audio
„BD/DVD“	○	○	○	○	○	○	○	○
„HDMI1“„HDMI2“	○	-	○	-	○	-	-	-
„SAT/CABLE“„TV“(DIGITAL IN)	○	-	○	-	○	-	-	-

O: Format wird unterstützt.
-: Format wird nicht unterstützt.

Hinweis

• Über HDMI (IN 1) und HDMI (IN 2) wird kein Ton eingespeist, wenn das Audioformat einen Kopierschutz enthält, wie es zum Beispiel bei Super Audio CDs oder DVD-Audios der Fall sein kann.
• Beim LPCM 2ch-Format beträgt die unterstützte Abtastfrequenz des Digitalsignals bei der Funktion „HDMI1“ oder „HDMI2“ bis zu 96 kHz und bei Verwendung der Funktion „TV“ oder „SAT/CABLE“ 48 kHz.

Technische Daten

Verstärker

LEISTUNGSABGABE (Nennleistung)

Vorne L/Vorne R: 108 W + 108 W (an 3 Ohm, 1 kHz, 1 % THD)

LEISTUNGSABGABE (Referenz)

Vorne L/Vorne R/Mitte: 167 W (pro Kanal an 3 Ohm, 1 kHz)

Tiefsttonlautsprecher: 165 W (an 3 Ohm, 80 Hz)

Eingänge (analog)

AUDIO (AUDIO IN) Empfindlichkeit: 450/250 mV

Eingänge (digital)

SAT/CABLE (COAXIAL)

Unterstützte Formate:

LPCM 2CH (bis zu

48 kHz), Dolby Digital, DTS

Unterstützte Formate:

LPCM 2CH (bis zu

96 kHz), Dolby Digital, DTS

Video

Ausgänge VIDEO: 1 Vp-p, 75 Ohm COMPONENT*: Y: 1 Vp-p, 75 Ohm Pb, Pr: 0,7 Vp-p, 75 Ohm

* Nur bei nicht für Europa und Saudi-Arabien bestimmten Modellen.

HDMI-Komponente

Anschluss Typ A (19-polig)

BD/DVD/Super Audio CD/CD-System

Signalformat

Modelle für USA und Kanada:

NTSC

Andere Modelle: NTSC/PAL

USB-Komponente

Anschluss ⇌ (USB): Typ A (zum Anschließen von USB-Speicher, Speicherkartenleser, digitaler Fotokamera und digitaler Videokamera)

LAN-Komponente

Anschluss LAN (100) 100BASE-TX-Anschluss

WLAN-Komponente

Standards IEEE 802.11 b/g/n

Frequenz und Kanal 2,4 GHz - 2,4835 GHz [CH1 -13]

UKW-Tuner

System Digitaler Quartz-Locked-Synthesizer (PLL)

Empfangsbereich

Modelle für USA und Kanada:

87,5 MHz - 108,0 MHz (in Schritten von 100 kHz)

Andere Modelle: 87,5 MHz - 108,0 MHz (in Schritten von 50 kHz)

Antenne UKW-Wurfantenne

Antennenanschlüsse 75 Ohm, unsymmetrisch

Lautsprecher

Vordere Lautsprecher (SS-TSB107) beim BDV-E780W

Abmessungen (ca.) 96 mm × 330 mm × 72 mm (B × H × T) (an der Wand angebrachter Teil) 106 mm × 325 mm × 107 mm (B × H × T) (ganzer Lautsprecher) Gewicht (ca.) 0,8 kg (an der Wand angebrachter Teil) 0,8 kg (ganzer Lautsprecher)

Vordere Lautsprecher (SS-TSB108) beim BDV-E980W

Abmessungen (ca.) 96 mm × 775 mm × 72 mm (B × H × T) (an der Wand angebrachter Teil) 275 mm × 1.205 mm × 245 mm (B × H × T) (ganzer Lautsprecher) Gewicht (ca.) 1,4 kg (an der Wand angebrachter Teil) 2,9 kg (ganzer Lautsprecher)

Raumklanglautsprecher (SS-TSB106) beim BDV-E780W

Abmessungen (ca.) 96 mm × 245 mm × 96 mm (B × H × T) Gewicht (ca.) 0,6 kg

Raumklanglautsprecher (SS-TSB109) beim BDV-E980W

Abmessungen (ca.) 96 mm × 775 mm × 72 mm (B × H × T) (an der Wand angebrachter Teil) 275 mm × 1.205 mm × 245 mm (B × H × T) (ganzer Lautsprecher)

Gewicht (ca.)

1,3 kg (an der Wand angebrachter Teil)2,8 kg (ganzer Lautsprecher)

Mittlerer Lautsprecher (SS-CTB103)

Abmessungen (ca.)	315 mm × 59 mm × 53 mm(B × H × T)
Gewicht (ca.)	0,4 kg

Tiefsttonlautsprecher (SS-WSB105)

Abmessungen (ca.)	415 mm × 340 mm × 215 mm (B × H × T)
Gewicht (ca.)	7,8 kg

Allgemeines

Betriebsspannung	220 V - 240 VWechselspannung,50/60 Hz
Leistungsaufnahme	Eingeschaltet: 130 WBereitschaftsmodus: 0,3 W(im Energiesparmodus)
Abmessungen (ca.)	430 mm × 75 mm ×320 mm (B × H × T)einschließlichvorstehender Teile430 mm × 75 mm ×333 mm (B × H × T)(mit eingesetztemFunktransceiver)
Gewicht (ca.)	4,1 kg

Raumklangverstärker (TA-SA300WR)

Verstärker
LEISTUNGSABGABE (Referenz)
Raumklang L/Raumklang R
	167 W (pro Kanal an 3 Ohm, 1 kHz)
Nennimpedanz:	3 - 16 Ω
Betriebsspannung	220 V - 240 VWechselspannung,50/60 Hz
Leistungsaufnahme	Eingeschaltet: 50 W
Leistungsaufnahme im Bereitschaftsmodus
	0,5 W(Bereitschaftsmodus)0,18 W (ausgeschaltet)
Abmessungen (ca.)	206 mm × 60 mm ×236 mm (B × H × T) miteingesetztemFunktransceiver
Gewicht (ca.)	1,3 kg

Funktransceiver (EZW-RT50)

Kommunikationssystem	Tonübertragung per Funk, Spezifikation Version 1.0
Frequenzband	5,725 GHz - 5,875 GHz
Modulationsverfahren	DSSS

Betriebsspannung	3,3 V Gleichspannung, 300 mA
Abmessungen (ca.)	30 mm × 9 mm × 60 mm (B × H × T)
Gewicht (ca.)	10 g

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

• Leistungsaufnahme im Bereitschaftsmodus 0,3 W (Hauptgerät), 0,18 W (Raumklangverstärker).
• Der Verstärkerblock erzielt dank des digitalen S-Master-Verstärkers eine Leistungseffizienz von über 85 %.

Liste der Sprachcodes

Die Schreibung der einzelnen Sprachen entspricht der ISO-Norm 639: 1988 (E/F).

Code	Sprache	Code	Sprache	Code	Sprache	Code	Sprache
1027	Afar	1183	Irish	1347	Maori	1507	Samoan
1028	Abkhazian	1186	Scots Gaelic	1349	Macedonian	1508	Shona
1032	Afrikaans	1194	Galician	1350	Malayalam	1509	Somali
1039	Amharic	1196	Guarani	1352	Mongolian	1511	Albanian
1044	Arabic	1203	Gujarati	1353	Moldavian	1512	Serbian
1045	Assamese	1209	Hausa	1356	Marathi	1513	Siswati
1051	Aymara	1217	Hindi	1357	Malay	1514	Sesotho
1052	Azerbaijani	1226	Croatian	1358	Maltese	1515	Sundanese
1053	Bashkir	1229	Hungarian	1363	Burmese	1516	Swedish
1057	Byelorussian	1233	Armenian	1365	Nauru	1517	Swahili
1059	Bulgarian	1235	Interlingua	1369	Nepali	1521	Tamil
1060	Bihari	1239	Interlingue	1376	Dutch	1525	Telugu
1061	Bislama	1245	Inupiak	1379	Norwegian	1527	Tajik
1066	Bengali; Bangla	1248	Indonesian	1393	Occitan (Afan)Oromo	1528	Thai
		1253	Icelandic	1403		1529	Tigrinya
1067	Tibetan	1254	Italian	1408	Oriya	1531	Turkmen
1070	Breton	1257	Hebrew	1417	Punjabi	1532	Tagalog
1079	Catalan	1261	Japanese	1428	Polish	1534	Setswana
1093	Corsican	1269	Yiddish	1435	Pashto; Pushto	1535	Tonga
1097	Czech	1283	Javanese	1436	Portuguese	1538	Turkish
1103	Welsh	1287	Georgian	1463	Quechua	1539	Tsonga
1105	Danish	1297	Kazakh	1481	Rhaeto- Romance	1540	Tatar
1109	German	1298	Greenlandic			1543	Twi
1130	Bhutani	1299	Cambodian	1482	Kirundi	1557	Ukrainian
1142	Greek	1300	Kannada	1483	Romanian	1564	Urdu
1144	English	1301	Korean	1489	Russian	1572	Uzbek
1145	Esperanto	1305	Kashmiri	1491	Kinyarwanda	1581	Vietnamese
1149	Spanish	1307	Kurdish	1495	Sanskrit	1587	Volapük
1150	Estonian	1311	Kirghiz	1498	Sindhi	1613	Wolof
1151	Basque	1313	Latin	1501	Sangho	1632	Xhosa
1157	Persian	1326	Lingala	1502	Serbo-Croatian	1665	Yoruba
1165	Finnish	1327	Laothian	1503	Singhalese	1684	Chinese
1166	Fiji	1332	Lithuanian	1505	Slovak	1697	Zulu
1171	Faroese	1334	Latvian; Lettish	1506	Slovenian
1174	French	1345	Malagasy
1181	Frisian					1703	Nicht angegeben

Codeliste für die Kindersicherungsregionen

Code Region		Code Region		Code Region		Code Region
2044	Argentinien	2219	Hongkong	2390	Neuseeland	2501	Singapur
2047	Australien	2248	Indien	2376	Niederlande	2149	Spanien
2057	Belgien	2238	Indonesien	2379	Norwegen	2543	Taiwan
2070	Brasilien	2239	Irland	2046	Österreich	2528	Thailand
2090	Chile	2254	Italien	2427	Pakistan	2184	Vereinigtes
2092	China	2276	Japan	2424	Philippinen		Königreich
2115	Dänemark	2093	Kolumbien	2428	Polen
2109	Deutschland	2304	Korea	2436	Portugal
2165	Finnland	2333	Luxemburg	2489	Russland
2174	Frankreich	2363	Malaysia	2499	Schweden
2200	Griechenland	2362	Mexiko	2086	Schweiz

Index

Numerisch

3D 37

3D-Ausgabe-Einstlg 65

A

A/V SYNC 45

Abspielbare Discs 81

Anzeigeautomatik 70

Audio Return Channel 69

Audio-Ausgang 67

Auf Werksvorgaben zurücksetzen 71

Automatische Kalibrierung 51, 67

Automatisches standby 70

B

BD/DVD-Menü 68

BD/DVD-ROM 1080/24p Ausgabe 66

BD/DVD-Wiedergabe- Einstellungen 68

BD-Audio-MIX-Einstellung 67

BD-Hybrid-Disc- Wiederg.schicht 68

BD-Internetverbindung 68

BD-Kindersicherung 68

BD-LIVE 36

Beleuchtung/Anzeige 69

Bildformat 65

Bildschirmschoner 70

BONUSVIEW 36

BRAVIA Internetvideo 40

BRAVIA Sync 50

C

CD 81

D

D.C.A.C. (Digital Cinema Auto Calibration) 51

Dämpfen - AUDIO 67

Diaschau 44

Display an der Vorderseite 12

DLNA 41, 70

Dolby Digital 46

Drahtlose Sound-Verbindung 69

DTS 46

DVD 81

DVD-Bildformat 66

DVD-Kindersicherung 68

Dynamikbegrenzung 67

F

Fernbedienung 15

Fernbedienungs- Einstellanleitung 65

G

Gracenote-Einstellungen 70

H

HDMI

YCbCr/RGB (HDMI) 66

HDMI Deep Color-Ausgabe 66

|

Internet-Einstellungen 60, 70

Internet-Inhalte 40

Internet-Video nicht bewertet 69

Internet-Video- Kindersicherung 69

K

Kennwort 68

Kindersicherungs- Einstellungen 68

Kindersicherungs- Regionalcode 68

Kindersperre 54

Kino-Umwandlungsmodus 66

Klangeffekt 67

L

Lautsprecher-Einstellungen 52, 67

Abstand 52

Pegel 53

Verbindung 52

Liste der Sprachcodes 86

M

Menü-Sprache 69

Multiplex-Ton 47

Musik-Einstellungen 69

N

Netzwerkeinstellungen 70

Netzwerk-Update 65

Netzwerkverbindungs- Diagnose 70

P

Party Auto-Start 71

Pausenmodus 66

Persönliche Informationen initialisieren 71

R

Raumklangverstärker 14

RDS 49

Regionalcode 81

Registrierte Media Remote-Geräte 71

Registrierung eines Media Remote-Geräts 71

Renderer-Einstellungen 70

Renderer-Zugriffskontrolle 71

Rückseite 13

Rückstellen 71

S

Schnellkonfiguration 31, 71

Schnellstartmodus 70

SLEEP 54

Steuerung für HDMI 50, 69

Super Audio CD-Wg.schicht 69

Super Audio CD-Wiederg. kanäle 69

Surround-Einstlg 67

Systeminformationen 70

T

Testton 53

Ton 68

Toneinstellungen 67

TV-Schirmgrößen-Einstlg für 3D 65

TV-Typ 65

U

UKW-Modus 48

Untertitel 68

Update 65

USB 37

V

Verbindungsserver-

Einstellungen 70

Videoausgangsformat 66

Video-Einstellungen 65

Vorderseite 10

Vorwahlmodus 65

W

WEP 63

Wiedergabeinformationen 37

WPA2-PSK (AES) 63

WPA2-PSK (TKIP) 63

WPA-PSK (AES) 63

WPA-PSK (TKIP) 63
