Produkttyp	Passiver Infrarotbewegungsmelder (PIR)
Marke	Wentronic
Modell	ODA 95174
Abmessungen (ca.)	100 x 60 x 40 mm
Gewicht	100 g
Stromversorgung	230 V AC, 50 Hz
Maximale Last	1000 W (Glühlampe), 300 W (LED)
Erfassungsbereich	Bis zu 12 Meter
Erfassungswinkel	180 Grad
Zeitverzögerungseinstellung	10 Sekunden bis 15 Minuten
Dämmerungssensor	Einstellbarer Lux-Wert (3-2000 Lux)
Montagehöhe	1,8 - 2,5 Meter
Betriebstemperatur	-20°C bis +40°C
Schutzart	IP44 (spritzwassergeschützt)
Hauptfunktionen	Automatische Lichtsteuerung, einstellbare Zeitverzögerung, einstellbare Lichtempfindlichkeit, manuelle Überbrückung
Wartung & Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheitshinweise	Stromversorgung vor Installation oder Reinigung trennen. Installation durch qualifizierten Elektriker.
Ersatzteile & Reparierbarkeit	Keine Ersatzteile verfügbar. Gerät nicht reparierbar; bei Defekt ersetzen.
Allgemeine Informationen	Nur für den Innenbereich. Entspricht CE-Normen.

Häufig gestellte Fragen - ODA 95174 Wentronic

Wie installiere ich den Bewegungsmelder Wentronic ODA 95174?

Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden. Montieren Sie den Melder in einer Höhe von 1,8-2,5 Metern, schließen Sie die Stromversorgung (230V AC) und die Last (Beleuchtung) an. Verwenden Sie die mitgelieferten Schrauben und stellen Sie sicher, dass der Sensor richtig ausgerichtet ist.

Wie groß ist der Erfassungsbereich des ODA 95174?

Der Erfassungsbereich beträgt bis zu 12 Meter in einem 180-Grad-Winkel. Die Reichweite kann durch Umgebungstemperatur und Hindernisse beeinflusst werden.

Kann ich die Zeitverzögerung einstellen?

Ja, die Zeitverzögerung ist mit dem Potentiometer am Gerät von 10 Sekunden bis 15 Minuten einstellbar.

Wie stelle ich den Dämmerungssensor ein?

Der Dämmerungssensor kann von 3 bis 2000 Lux eingestellt werden. Drehen Sie den Einstellknopf, um die gewünschte Lichtstärke einzustellen, bei der der Melder aktiviert wird.

Was soll ich tun, wenn der Melder nicht angeht?

Überprüfen Sie die Stromversorgung und den Sicherungsautomaten. Stellen Sie sicher, dass der Dämmerungssensor auf eine geeignete Stufe eingestellt ist (nicht zu dunkel). Überprüfen Sie auch, ob der Erfassungsbereich nicht blockiert ist und die Last funktioniert.

Ist der ODA 95174 für den Außenbereich geeignet?

Das Gerät hat die Schutzart IP44 und ist spritzwassergeschützt. Es kann im Außenbereich unter einem Vordach oder geschützten Bereich verwendet werden, jedoch nicht bei direktem Regen oder rauen Bedingungen.

Kann ich LED-Lampen mit diesem Bewegungsmelder verwenden?

Ja, aber die maximale Last für LED-Lampen beträgt 300 W. Für Glühlampen beträgt die maximale Last 1000 W.

Wie kann ich den Bewegungsmelder zurücksetzen?

Zum Zurücksetzen trennen Sie die Stromversorgung für einige Sekunden und schließen Sie sie wieder an. Dadurch werden die Werkseinstellungen wiederhergestellt. Stellen Sie die Zeitverzögerung und den Dämmerungssensor nach Bedarf ein.

Wie groß ist der Betriebstemperaturbereich?

Die Betriebstemperatur liegt zwischen -20°C und +40°C. Vermeiden Sie extreme Temperaturen, um die ordnungsgemäße Funktion zu gewährleisten.

Wie reinige ich den Bewegungsmelder?

Reinigen Sie die Oberfläche mit einem weichen, trockenen Tuch. Verwenden Sie kein Wasser, Lösungsmittel oder Scheuermittel. Trennen Sie vor der Reinigung immer die Stromversorgung.

BEDIENUNGSANLEITUNG ODA 95174 Wentronic

Infrarot-Bewegungsmelder IP44

INFRARED MOTION SENSORS IP44

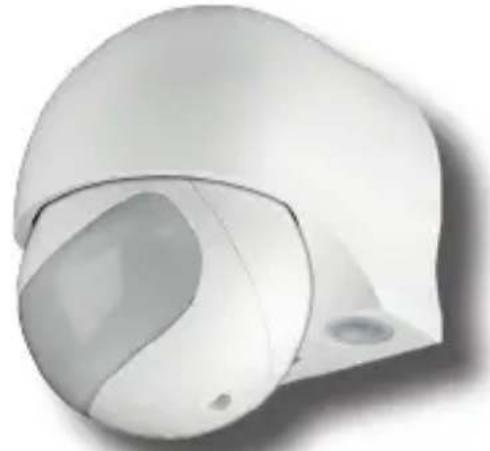

Bewegungsmelder ODA (weiss) slim

Art.No. 95174

Bewegungsmelder ODA (weiss)

Art.No. 95175

Infrarot-Bewegungsmelder IP44

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhaltsverzeichnis: Seite:

1 Sicherheitshinweise 2
2 Beschreibung und Funktion 4
3 Bestimmungsgemäßer Gebrauch 5
4 Lieferumfang 5
5 Installation und Bedienung 6
6 Pflege, Wartung, Lagerung und Transport 8
7 Problembehebung 9
8 Technische Daten 10
9 Gewährleistung und Haftung 10
10 Entsorgungshinweise 11
11 CE-Konformitätserklärung 12

1 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen!

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch herabstürzende Teile und Stoß!

Achten Sie auf solide Befestigung!

Befestigen Sie das Produkt in einer Mindesthöhe von 1,8 m!

- Dieses Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!

- Verwenden Sie keine beschädigten Produkte oder Teile.

- Lassen Sie Verpackungsmaterial nicht liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Klein-material und/oder Dämmmaterial.

- Installieren und lagern Sie das Produkt und dessen Zubehör so, dass keine Personen verletzt oder Sachen beschädigt werden können, z.B. durch Herabstürzen oder Stolpern.

- Vermeiden Sie extreme Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck.

- Modifizieren und ändern Sie weder Produkt noch Zubehörteile! Beachten Sie dazu auch Kapitel „Gewährleistung und Haftung“.

- Achten Sie beim Transport auf die im Kapitel „Technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen, z.B. in der Originalverpackung.

- Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebba-

ren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.

• Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss gegen unbeabsichtigte Weiterbenutzung gesichert werden. Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert werden. Selbsteingriffe und Zweckentfremdungen führen zum Erlöschen des Garantieanspruchs.
• Bewegungsmelder sind nicht als Komponente für Alarmanlagen im Sinne des Verbandes der Sachversicherer (VdS) geeignet. Sie können Fehlalarme auslösen, wenn der Montageort ungünstig gewählt wurde.

2 Beschreibung und Funktion:

Dieses Produkt ist ein Infrarot-Bewegungsmelder für den Innen- und Außenbereich und stellt Installationsmaterial dar. Er reagiert auf Wärmestrahlung (Infrarot-Strahlung) von sich bewegenden Objekten, die den Erfassungsbereich des Sensors betreten, z.B. von Personen und Tieren, usw. Der Sensor muss das Gebiet "sehen", welches es zu überwachen gilt. Wärmestrahlung breitet sich in einer geraden Linie aus, wird jedoch z.B. von Glas oder anderen festen Gegenständen gestoppt.

Wird der Erfassungsbereich des Sensors betreten, wird der angeschlossene elektrische Verbraucher eingeschaltet und nach einer Zeit (einstellbar) wieder automatisch ausgeschaltet. Eine eingebaute Photozelle verhindert, dass der Bewegungsmelder am Tag arbeitet. Darüber hinaus kann mit einem Regler die Umgebungshelligkeit bestimmt werden, bei dem der Bewegungsmelder eingeschaltet wird.

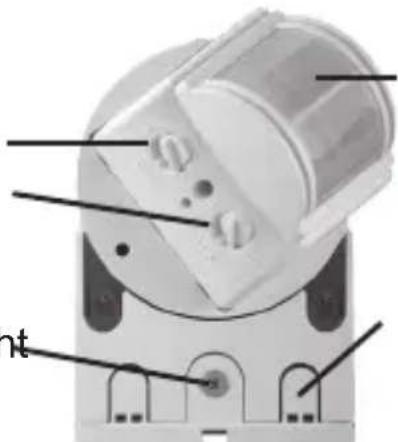

95174:

Sensor

Leuchtdauer

Lichtempfindlichkeit

Kabel-

Gehüseschraube

schacht

Lichtempfindlichkeit

Kabel-

Gehüseschraube

schacht

3 Bestimmungsgemäßer Gebrauch:

Dieses Produkt ist für die Verwendung im Heimbereich, wie in Kapitel 2 beschrieben, vorgesehen. Ein anderer Gebrauch ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

4 Lieferumfang:

1 x Infrarot-Bewegungsmelder
1 x Betriebsanleitung
1 x Montagematerial

5 Installation und Bedienung:

Installation:

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen! Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

1. Schalten Sie die Sicherung ab.
2. Kontrollieren Sie mit einem Spannungsprüfer, ob die zu verdrahtenden Leitungen wirklich spannungsfrei sind.
   Im Zweifel muss die Installation durch eine Elektro-Fachkraft erfolgen.
3. Kontrollieren Sie den Packungsinhalt auf Vollständigkeit.
4. Vergleichen Sie alle zu verwendenden Produkte auf Kompatibilität.
5. Entfernen Sie die Abdeckkappe an der Rückseite des Bewegungsmelders mittels Kreuzschlitz-Schraubendreher.

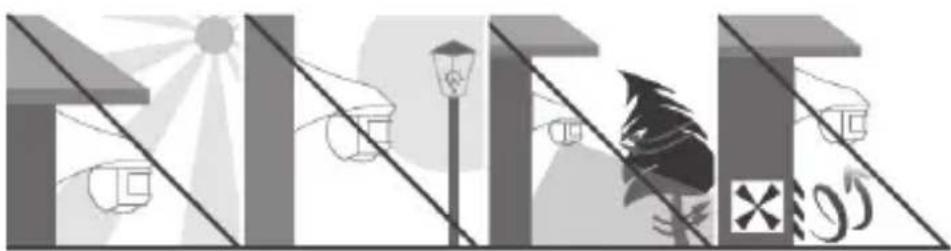

Wählen Sie den Montageort nicht in der Nähe von Straßenbeleuchtungen, Pflanzen oder Klimaanlagenöffnungen. Vermeiden Sie direkte Sonneneinstrahlung.

1. Befestigen Sie die Abdeckkappe mit dem Montagematerial an einer Decke oder Wand in 1,8 - 2,5 m Höhe. Achten Sie hierbei auf die Kabelführung und die seitliche Ausrichtung. Der Erfassungsbe reich ist 180^ in einem Abstand von max. 12 m.

Im Lieferumfang ist Montagematerial für Betonwände / -decken enthalten. Andere Materialien benötigen u.U. anderes Montagematerial.

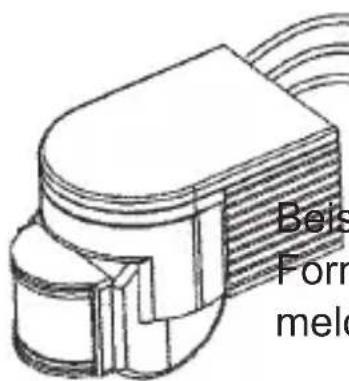

Bewegungsmelder

Abdeckkappe

Beis Form melo

Beispielabbildung: Die Form des Bewegungsmelders kann abweichen.

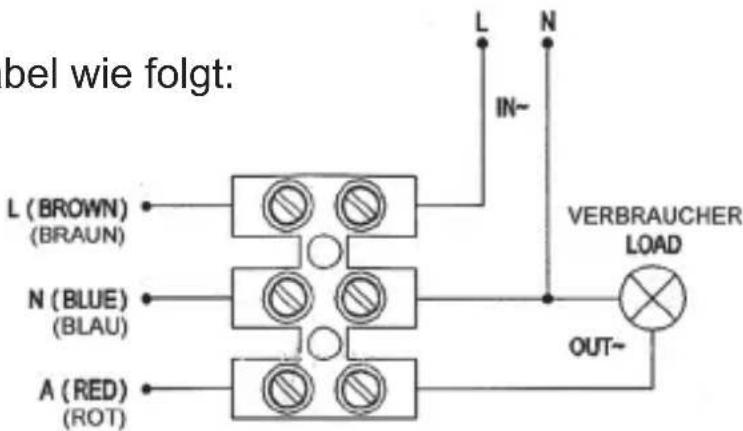

1. Installieren Sie alle Kabel wie folgt:

Phase (Leiter)

Nullleiter (Masse)

Verbraucher (Lampe)

bel wie folgt: L (BROWN) (BRAUN) N (BLUE) (BLAU) A (RED) (ROT) IN~ VERBRAUCHER LOAD OUT~

1. Stecken Sie die Lüsterklemme nach dem Anschluss auf die dafür vorgesehenen Haltenasen.

2. Verbinden Sie Abdeckkappe und Bewegungsmelder und sichern Sie die Verbindung mit der Kreuzschlitzschraube.

3. Richten Sie den Bewegungsmelder durch Drehen und Neigen der Sensoreinheit aus.

4. Stellen Sie die Sicherung wieder an.

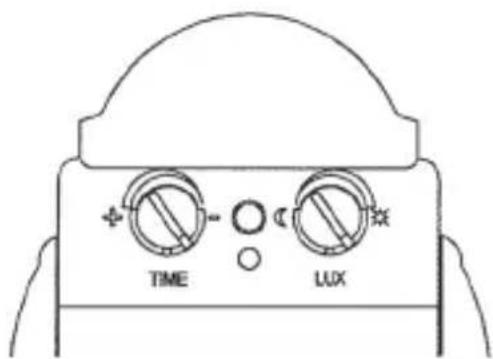

Bedienung:

1. Stellen Sie die Zeiteinstellung (TIME) ein. Diese legt fest, wie lange das Licht nach dem Auslösen an sein soll.
2. Stellen Sie die Empfindlich- keits einstellung (LUX) ein. Diese legt fest wie schnell der Bewegungsmelder anspricht.

TIME LUX

6 Pflege, Wartung, Lagerung und Transport:

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen! Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

• Das Produkt ist wartungsfrei.
- Schalten Sie die Sicherung ab und trennen Sie das Produkt vom Stromnetz.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Achten Sie dabei auf stromführende Leitungen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das Produktin-

nere gelangen.

• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

7 Problembehebung:

Problem Abhilfe
Das Produkt funktioniert nicht.	Prüfen Sie, ob alle Kabel richtig angeschlossen sind.Prüfen Sie die Funktion der Lampe und schalten Sie nach fertiger Montage die Sicherung wieder ein.Überprüfen Sie die Einstellungen.
Die Empfindlichkeit ist nicht zufriedenstellend.	Entfernen Sie Hindernisse aus dem Erkennungsbereich.Bei Temperaturen >40°C kann es zu Fehlschaltungen kommen.Achten Sie auf die richtige Montagehöhe.Stellen Sie die Empfindlichkeit (LUX) ein.
Die Leuchtdauer ist nicht zufriedenstellend.	Stellen Sie die Leuchtdauer (TIME) ein.
andere Fragen • Konsultieren Sie Ihren Händler.

8 Technische Daten:

Modell 95174 95175
Eingangsspannung 220-240 V AC / 50 Hz
Umgebungshelligkeit 3-2000 Lux
Leuchtdauer	min. 10+/-3 smax. 7+/-2 min.
Schutzart IP44
max. Leistung	1200 W (Glühlampe)300 W (Energiesparlampe)
Mindestlast 1 W
Erkennungsbereich max. 12 m (<24°C)
Erkennungswinkel 180°
Betriebstemperatur -20 ~ +40°C
rel. Luftfeuchte <93% RH
Energieaufnahme	0,45 W (arbeitend)0,1 W (stand-by)
Reaktionsgeschwindigkeit	0,6~1,5 m/s
Maße 96 x 90 x 68 mm	130 x 88 x 76 mm
Gewicht 194 g 272 g

9 Gewährleistung und Haftung:

- Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.

- Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab.

- Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

- Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind, entstanden sind.

- Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht.

- Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

- Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

10 Entsorgungshinweise:

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE-Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG)

verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2002/96/EG

WEEE Nr.: 82898622

11 CE-Konformitätserklärung:

Dieses Gerät ist mit der nach der Richtlinie 2004/108/EG und 2006/95/EG vorgeschriebenen Kennzeichnung versehen: Mit dem

CE Zeichen erklärt Goobay ^® , eine registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
