BEDIENUNGSANLEITUNG IDA 95172 Wentronic

Infrarot-Bewegungsmelder IP20

INFRARED MOTION SENSORS IP20

Bewegungsmelder IDUS (weiss) Art.No. 95171

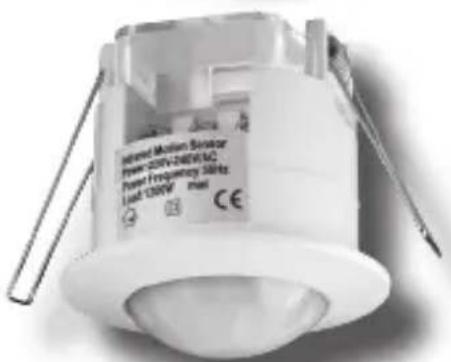

Bewegungsmelder IDA (weiss) Art.No. 95172

Bewegungsmelder IDU (weiss) Art.No. 95173

Internet Motion Sensor Power 200V-240W/AC Power Frequency 50kHz Load 1300V max

Infrarot-Bewegungsmelder IP20

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhaltsverzeichnis: Seite:

1 Sicherheitshinweise 2
2 Beschreibung und Funktion 4
3 Bestimmungsgemäßer Gebrauch 5
4 Lieferumfang 6
5 Installation und Bedienung 6
6 Pflege, Wartung, Lagerung und Transport 9
7 Problembehebung 10
8 Technische Daten 11
9 Gewährleistung und Haftung 12
10 Entsorgungshinweise 12
11 CE-Konformitätserklärung 13

1 Sicherheitshinweise:

ACHTUNG! Die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen!

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch herabstürzende Teile und Stoß!

Achten Sie auf solide Befestigung!

Befestigen Sie das Produkt in einer Mindesthöhe von 1,8 m!

- Dieses Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!

- Verwenden Sie keine beschädigten Produkte oder Teile.

- Lassen Sie Verpackungsmaterial nicht liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Klein-material und/oder Dämmmaterial.

- Installieren und lagern Sie das Produkt und dessen Zubehör so, dass keine Personen verletzt oder Sachen beschädigt werden können, z.B. durch Herabstürzen oder Stolpern.

- Vermeiden Sie extreme Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck.

- Modifizieren und ändern Sie weder Produkt noch Zubehörteile! Beachten Sie dazu auch Kapitel „Gewährleistung und Haftung“.

- Achten Sie beim Transport auf die im Kapitel „Technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen, z.B. in der Originalverpackung.

- Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebba-

ren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.

• Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss gegen unbeabsichtigte Weiterbenutzung gesichert werden. Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert werden. Selbsteingriffe und Zweckentfremdungen führen zum Erlöschen des Garantieanspruchs.
• Bewegungsmelder sind nicht als Komponente für Alarmanlagen im Sinne des Verbandes der Sachversicherer (VdS) geeignet. Sie können Fehlalarme auslösen, wenn der Montageort ungünstig gewählt wurde.

2 Beschreibung und Funktion:

Dieses Produkt ist ein Infrarot-Bewegungsmelder für den Innenbereich und stellt elektrotechnisches Installationsmaterial. dar. Er reagiert auf Wärmestrahlung (Infrarot-Strahlung) von sich bewegenden Objekten, die den Erfassungsbereich des Sensors betreten, z.B. von Personen und Tieren, usw. Der Sensor muss das Gebiet "sehen", welches es zu überwachen gilt. Wärmestrahlung breitet sich in einer geraden Linie aus, wird jedoch z.B. von Glas oder anderen festen Gegenständen gestoppt.

Wird der Erfassungsbereich des Sensors betreten, wird der angeschlossene elektrische Verbraucher eingeschaltet und nach einer Zeit (einstellbar) wieder automatisch ausgeschaltet. Eine eingebaute Photozelle verhindert, dass der Bewegungsmelder am Tag arbeitet. Darüber hinaus kann mit einem Regler die Umgebungshelligkeit bestimmt werden, bei dem der Bewegungsmelder eingeschaltet wird.

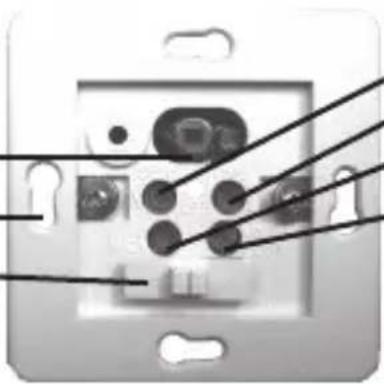

95171:

Lichtsensor

Befestigungslöcher

Schiebeschalter

Empfindlichkeit(SENS)

Zeiteinstellung (TIME)

Mikrofon (MIC)

Helligkeit (LUX)

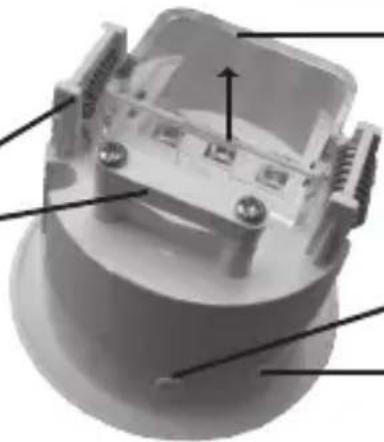

95172:

Befestigungsklemme

Zugentlastung für

Anschlusskabel

Zeiteinstellung (TIME)

Helligkeit (LUX)

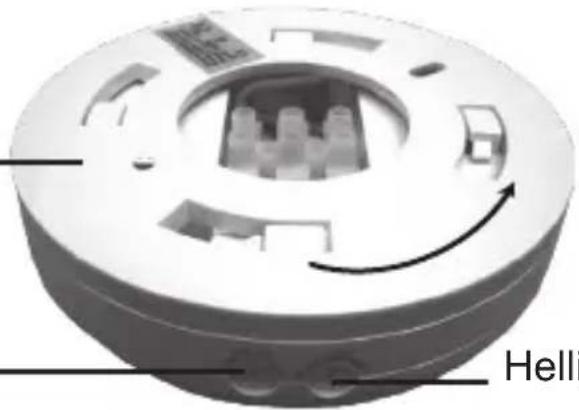

95173:

Abdeckkappe

Helli

Zeiteinstellung

Helligkeit (LUX)

3 Bestimmungsgemäßer Gebrauch:

Dieses Produkt ist für die Verwendung in trockenen Innenräumen im Heimbereich, wie in Kapitel 2 beschrieben, vorgesehen. Ein anderer Gebrauch ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

4 Lieferumfang:

1 x Infrarot-Bewegungsmelder
1 x Betriebsanleitung
1 x Montagematerial

5 Installation und Bedienung:

Installation:

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

1. Schalten Sie die Sicherung ab.
2. Kontrollieren Sie mit einem Spannungsprüfer, ob die zu verdrahtenden Leitungen wirklich spannungsfrei sind. Im Zweifel muss die Installation durch eine Elektro-Fachkraft erfolgen.
3. Kontrollieren Sie den Packungsinhalt auf Vollständigkeit.
4. Vergleichen Sie alle zu verwendenden Produkte auf Kompatibilität.
5. Entfernen Sie die Abdeckkappe des Bewegungsmelders 95171: mit einem Schraubendreher.

95172: durch Drehen der Abdeckkappe gegen den Uhrzeigersinn.

95173: durch Abziehen nach oben.

Wählen Sie den Montageort nicht in der Nähe von Straßenbeleuchtungen, Pflanzen oder Klimaanlagenöffnungen. Vermeiden Sie direkte Sonneneinstrahlung wie z.B. an Fenstern.

1. Befestigen Sie die Abdeckkappe mit dem Montagematerial an einer Decke oder Wand in 2,2 - 4,0 m Höhe. Achten Sie hierbei auf die Kabelführung und die Ausrichtung.

Beachten Sie den Erfassungsbe reich und den max. Abstand.

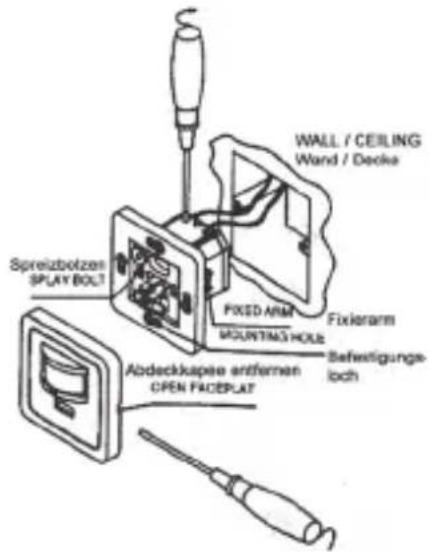

1. Installieren Sie den Bewegungsmelder wie abgebildet:

95171: 95172:

Montage Montage

Spreizbelzen SPLAYBOLT WALL / CEILING Wand / Decka FIXED ARM MOUNTING HOLE Fixierarm Sefestigungs- loch Abdeckkappee entfernen OPEN FACEPLAT

Anschluss

Lampe LOAD Eingang INPUT

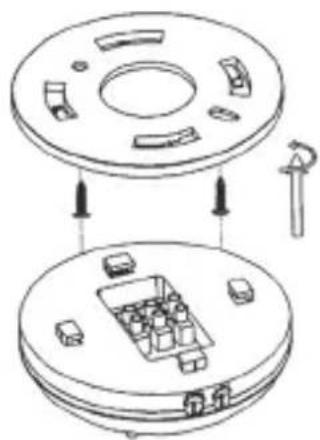

95173:

Montage

Im Lieferumfang ist Montagematerial für Betonwände / -decken enthalten. Andere Materialien benötigen u.U. anderes Montage-material.

Legende: L Phase (Leiter)

N Nullleiter (Masse)

A Verbraucher (Lampe)

1. Stecken Sie die Lüsterklemme nach dem Anschluss auf die dafür vorgesehenen Haltenasen.
2. Verbinden Sie Abdeckkappe und Bewegungsmelder und sichern Sie die Verbindung.
3. Stellen Sie die Sicherung wieder an.

Bedienung:

95171:

(F2,5A / 250 V Sicherung integriert)

SCHIEBESCHALTER: Wählen Sie zwischen

ON: Der Bewegungsmelder ist ohne

Reichweiteneinstellung (PIR) aktiv.

OFF: Alle Funktionen sind ausgeschaltet.

PIR: Reichweiteneinstellung

PIR+MIC: Die Reichweiteneinstellung und das Mikrofon sind zusätzlich aktiv. Dieses reagiert auf Geräusche und löst die

Schaltung aus.

TIME: Stellen Sie die Leuchtdauer ein. (10 s \~ 7 min.

LUX: Stellen Sie die Empfindlichkeit des

Sensors ein. (3-2000 Lux)

SENS: Stellen Sie die Reichweite ein.(4-9 m)

MIC: Stellen Sie die Empfindlichkeit des

Mikrofons ein. (30-90 dB)

95172+95173:

TIME: Stellen Sie die Leuchtdauer ein. (10 s

TIME LUX

\~ 7 min.

LUX: Stellen Sie die Empfindlichkeit des Sensors ein. (3-2000 Lux)

Bewegungsmelder können am Tag und in der Nacht schalten. Zur Verwendung am Tag muss die LUX-Einstellung auf Maximum (Sonne) gedreht werden, damit der Sensor korrekt arbeitet.

6 Pflege, Wartung, Lagerung und Transport:

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

• Das Produkt ist wartungsfrei.
- Schalten Sie die Sicherung ab und trennen Sie das Produkt vom Stromnetz.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Achten Sie dabei auf stromführende Leitungen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen.

- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.

• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

7 Problembehebung:

Problem Abhilfe
Das Produkt funktioniert nicht.	Prüfen Sie, ob alle Kabel richtig angeschlossen sind.Prüfen Sie die Funktion der Lampe und schalten Sie nach fertiger Montage die Sicherung wieder ein.Überprüfen Sie die Einstellungen.
Die Empfindlichkeit ist nicht zufriedenstellend.	Entfernen Sie Hindernisse aus dem Erkennungsbereich.Bei Temperaturen >40°C kann es zu Fehlschaltungen kommen.Achten Sie auf die richtige Montagehöhe.Stellen Sie die Empfindlichkeit (LUX) ein.
Die Leuchtdauer ist nicht zufriedenstellend.	Stellen Sie die Leuchtdauer (TIME) ein.
andere Fragen • Konsultieren Sie Ihren Händler.

8 Technische Daten:

Modell 95171 95172 95173
Eingangsspannung 220-240 V AC / 50 Hz
Umgebungshelligkeit 3-2000 Lux
Leuchtdauer	min. 10+/-3 s max. 7+/-2 min.
Schutzart IP20
max. Leistung 500 W		1200 W (Glühlampe) 300 W (Energiespar-lampe)
Mindestlast 40 W 1 W
Erkennungsbereich 4-9 m max. 6 m (<24°C)
Erkennungswinkel 160° 360°
Betriebstemperatur	-20 ~ +40°C
rel. Luftfeuchte	<93% RH
Energieaufnahme	0,45 W (arbeitend) 0,1 W (stand-by)
Reaktionsgeschwin-digkeit	0,6~1,5 m/s
Maße	85 x 85 x 60 mm	125 x 125 x 65 mm	100 x 85 x 80 mm
Gewicht	142 g	212 g	146 g
Sicherung	F2,5A/250 V	-	-

9 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind, entstanden sind.
• Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

10 Entsorgungshinweise:

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE-Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederver wertung oder Entsorgung zugeführt werden, weil

giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2002/96/EG

WEEE Nr.: 82898622

11 CE-Konformitätserklärung:

Dieses Gerät ist mit der nach der Richtlinie 2004/108/EG und 2006/95/EG vorgeschriebenen Kennzeichnung versehen: Mit dem

CE Zeichen erklärt Goobay ^® , eine registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
