3800i USB Kit - Barcode-Scanner HONEYWELL - Kostenlose Bedienungsanleitung

Produkttyp	Handheld-Barcode-Scanner
Modell	3800i USB-Kit
Marke	Honeywell
Abmessungen (L x B x H)	Ca. 6,0 x 2,7 x 3,8 Zoll (15,2 x 6,9 x 9,7 cm)
Gewicht	Ca. 5,4 oz (153 g)
Stromversorgung	USB-Bus-Strom (5 V DC)
Schnittstelle	USB (Kit enthält USB-Kabel)
Scantechnologie	Laserdiode
Lesbare Symbologien	1D-Barcodes (UPC/EAN, Code 39, Code 128, usw.)
Scanrate	Bis zu 100 Scans pro Sekunde
Lesebereich	Bis zu 17 Zoll (43 cm) für 13-mil-Barcodes
Fallfestigkeit	Stürze aus bis zu 5 Fuß (1,5 m) auf Beton übersteht
Betriebstemperatur	32 °F bis 104 °F (0 °C bis 40 °C)
Lagertemperatur	-40 °F bis 140 °F (-40 °C bis 60 °C)
Reinigung	Mit einem trockenen, weichen Tuch abwischen; Lösungsmittel vermeiden
Sicherheitszertifikate	FCC, CE, UL, RoHS-konform
Ersatzteile	Ersatz-USB-Kabel und -Ständer erhältlich
Garantie	Standard-1-Jahres-Hersteller-Garantie

Häufig gestellte Fragen - 3800i USB Kit HONEYWELL

Wie schließe ich das 3800i USB-Kit an meinen Computer an?

Stecken Sie einfach das USB-Kabel in einen freien USB-Anschluss. Der Scanner wird je nach Konfiguration als HID-Tastatur oder virtueller COM-Port erkannt.

Kann der Scanner 2D-Barcodes lesen?

Nein, der Honeywell 3800i ist ein Laserscanner, der für 1D-Barcodes ausgelegt ist. Er kann keine 2D-Codes wie QR lesen.

Was ist die maximale Scanentfernung?

Der typische Lesebereich beträgt bis zu 17 Zoll (43 cm) für standardmäßige 13-mil-Barcodes. Die tatsächliche Entfernung kann je nach Symbolndichte variieren.

Wie reinige ich den Scanner?

Verwenden Sie ein trockenes, fusselfreies Tuch, um die Außenseite abzuwischen. Verwenden Sie keine aggressiven Chemikalien oder Flüssigkeiten. Reinigen Sie das Scanfenster vorsichtig.

Ist der Scanner mit Windows, Mac oder Linux kompatibel?

Ja, er funktioniert mit jedem Betriebssystem, das USB HID oder serielle Emulation unterstützt. Für das grundlegende Scannen sind keine speziellen Treiber erforderlich.

Was soll ich tun, wenn der Scanner nicht piept?

Überprüfen Sie die USB-Verbindung und stellen Sie sicher, dass Strom vorhanden ist. Versuchen Sie, das Gerät erneut anzuschließen. Wenn das Problem weiterhin besteht, benötigt der Scanner möglicherweise Konfigurationsbarcodes aus dem Handbuch.

Kann ich den Scanner programmieren, um Präfixe oder Suffixe hinzuzufügen?

Ja, Sie können Programmierbarcodes aus dem Handbuch scannen, um Wagenrücklauf, Tabulator oder andere Zeichen hinzuzufügen.

Wie robust ist der 3800i?

Er ist für Stürze aus bis zu 5 Fuß (1,5 m) auf Beton ausgelegt, was ihn für den industriellen Einsatz geeignet macht.

Wo finde ich Ersatzteile?

Ersatz-USB-Kabel und -Ständer sind bei Honeywell-autorisierten Händlern oder Online-Händlern erhältlich.

Unterstützt der Scanner omnidirektionales Scannen?

Nein, es ist ein Einzeilen-Laserscanner und erfordert eine Ausrichtung auf den Barcode. Er ist nicht omnidirektional.

BEDIENUNGSANLEITUNG 3800i USB Kit HONEYWELL

Hinweis: Weitere Informationen zur Gerätereinigung finden Sie in der Bedienungsanleitung.

Erste Schritte

Schalten Sie den Computer aus, bevor Sie den Scanner anschließen. Starten Sie den Computer neu, nachdem Sie den Scanner ordnungsgemäß angeschlossen haben.

USB-Anschluss

Tastaturweichenanschluss

Serieller Anschluss (RS-232)


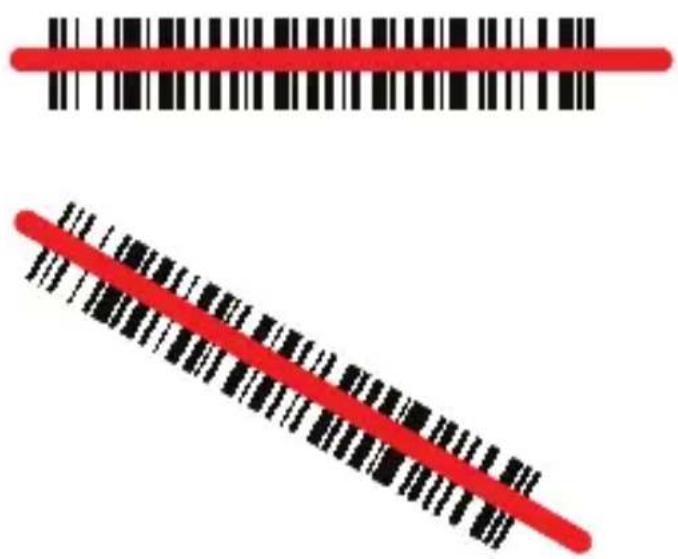

Leseverfahren

Über den Sucher wird ein roter Zielstrahl ausgegeben, der mittig über den Barcode zu legen ist.

Halten Sie den Scanner über den Barcode, drücken Sie den Trigger, und richten Sie den Zielstrahl mittig auf den Barcode.

Wenn der Abstand zwischen Scanner und Code verringert wird, wird der Zielstrahl kleiner, wenn der Abstand vergrößert wird, wird der Zielstrahl größer. Halten Sie daher bei kleineren Barcodes den Scanner näher an den Barcode, und bei größeren Barcodes weiter entfernt vom Barcode.

Bei hochreflektivem Barcode (z. B. durch Beschichtung) kann es erforderlich sein, den Scanner in einem schrägen Winkel zu halten, damit der Barcode gescannt werden kann.

Um PDF417 Barcodes mit einem PDF-fähigen Gerät der Serie 3800 zu lesen, halten Sie den Trigger gedrückt, und bewegen Sie den Scanner auf und ab, sodass die Ziellinie von oben nach unten und wieder zurück über den Barcode bewegt wird.

Auf diese Weise wird sichergestellt, dass der ganze Code gescannt wird.

Hinweis: Dies gilt nur für PDF-fähige Geräte der Serie 3800/3800g.

Standardeinstellungen

Mit dem folgenden Barcode können alle an Standardprodukten vorgenommenen Einstellungen wieder auf die Standardeinstellungen zurückgesetzt werden.

Standardeinstellungen

Schnittstelle

Scannen Sie den Barcode, der den von Ihnen verwendeten PC oder die verwendete Schnittstelle bezeichnet.

Landesspezifische Tastatur

Scannen Sie den nachfolgenden Barcode Landesspezifische Tastatur programmieren, dann einen oder mehrere der numerischen Barcodes auf Seite 12 und anschließend den Barcode Speichern, um die Tastatur für Ihr Land zu programmieren. In der Regel werden die folgenden Zeichen von Scannern für andere Länder als die USA nicht unterstützt:

@ | \$ # { } [ ] = / ` \ < > \~.

Landesspezifische Tastatur programmieren

Ländercode	Scan- nen Ländercode	Scan- nen
Belgien 1 Italien 5Dänemark 8 Norwegen 9Finnland 2 Spanien 10Frankreich 3 Schweiz 6Deutschland/ 4Österreich 4Großbritannien 7	USA(Standard)	0

Hinweis: Eine vollständige Liste der Ländercodes finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywell.com/aidc.

Trigger

Mit den nachfolgenden Barcodes können Sie das Lesegerät in folgenden Modi nutzen: Im manuellen Trigger-Modus (zum Lesen muss der Trigger gedrückt werden), im automatischen Trigger-Modus (der Strahl ist immer eingeschaltet) oder im Bedarfsmodus (das Lesegerät wird aktiviert, wenn es einen Barcode "sieht").

Automatischer Trigger

Wartezeit bis zur Lesewiederholung

Dadurch wird die Zeitspanne festgelegt, die verstreichen muss, ehe der Scanner denselben Barcode erneut lesen kann. Durch das Festlegen einer Wartezeit bis zur Lesewiederholung wird verhindert, dass derselbe Barcode versehentlich zweimal gelesen wird.

Mittlere Wartezeit bis zur Lesewiederholung nur für Geräte der Serie 3800

Mittlere Wartezeit bis zur Lesewiederholung für die Geräte 3800g, 3800r und 3800i

Suffix

Wenn nach dem Barcode ein Zeilenumbruch eingefügt werden soll, scannen Sie den Barcode Zeilenumbruch als Suffix hinzufügen. Um nach dem Barcode einen Tabulator einzufügen, scannen Sie den Barcode Tabulator als Suffix hinzufügen. Um Suffixe wieder zu entfernen, scannen Sie den Barcode Suffix entfernen.

Zeilenumbruch als Suffix hinzufügen

Tabulator als Suffix hinzufügen

Code-ID allen Symbologien als

Präfix hinzufügen

Scannen Sie den folgenden Barcode, wenn allen Symbologien eine Code-ID als Präfix hinzugefügt werden soll.

Code-ID allen Symbologien als Präfix hinzufügen (temporär)

Hinweis: Eine vollständige Liste der Code-IDs finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywell.com/aidc.

Anleitungen zur Eingabe von Datenformaten

Die folgenden Angaben sind Kurzanleitungen für die Eingabe von Datenformaten. Die vollständigen Anleitungen finden Sie in der Bedienungsanleitung zu Ihrem Produkt auf unserer Website unter www.honeywell.com/aidc.

1. Scannen Sie den Barcode Datenformat eingeben.
2. Primäres/Alternatives Format: Scannen Sie 0 für das primäre Format.

3. Terminaltyp: Scannen Sie 099 für jeden Terminaltyp.

4. Code-ID: Scannen Sie 99 für jeden Barcode-Typ.

5. Länge: Scannen Sie 9999 für Barcodes jeder Länge.
6. Editorbefehle: Verwenden Sie die nachfolgend dargestellte Programmiertabelle.
7. Scannen Sie den Barcode Speichern, um Ihre Eingaben zu speichern.

Datenformat eingeben

Alle Datenformate löschen

Verwenden Sie das Software-Tool Visual Menu auf unserer Website unter www.honeywell.com/aidc, um für die Geräte der Serie 3800 auf zusätzliche Funktionen zugreifen zu können. Vollständige Anleitungen zum Herunterladen sowie Beschreibungen der Funktionen von Visual Menu finden Sie in der Bedienungsanleitung zu Ihrem Produkt.

Visual Xpress ^TM

Verwenden Sie Visual Xpress auf unserer Website unter www.honeywell.com/aidc, um für die Geräte 3800g, 3800gHD, 3800gPDF, 3800i oder 3800r auf zusätzliche Funktionen zugreifen zu können. Vollständige Anleitungen zum Herunterladen sowie Beschreibungen der Funktionen von Visual Xpress finden Sie in der Bedienungsanleitung zu Ihrem Produkt.

Technische Unterstützung

Wenn Sie Unterstützung bei der Installation oder Fehlerbehebung für Ihr Gerät benötigen, wenden Sie sich an Ihren Fachhändler oder die nächstgelegene Kundendienststelle:

USA und Kanada

Telefon: [phone]

(8:00 – 18:00 Uhr EST)

Faxnummer: [phone]

E-Mail: [e-mail]

Lateinisches Amerika

Telefon: [phone]

Telefon: [phone]

E-mail: [e-mail]

Brasilien

Telefon: [phone]

Faxnummer: [phone]

E-mail: [e-mail]

Mexiko

Honeywell Mexiko

Telefon: [phone]

E-mail: [e-mail]

Europa, Naher Osten und Afrika

Telefon: [phone]

Faxnummer: [phone]

E-mail: [e-mail]

Asien und Pazifik

Telefon - Hong Kong: [phone] bzw. 2511-3050

Telefon - China: [phone]

E-Mail: [e-mail]

Japan

Telefon: [phone]

E-Mail: [e-mail]

Malaysia

Telefon: [phone]

E-mail: [e-mail]

Technische Unterstützung Online

Auf unserer Website unter www.honeywell.com/aidc steht Ihnen technische Unterstützung auch online zur Verfügung.

Weitere Informationen

Die vollständige Bedienungsanleitung für diese Produkte können Sie auf unserer Website unter www.honeywell.com/aidc herunterladen.

Produktservice und Instandhaltung

Honeywell bietet Service für alle seine Produkte über Service-Center rund um den Globus an. Zur Anforderung von Garantieservice oder anderweitigem Service wenden Sie sich an die für

Ihre Region zuständige Niederlassung (siehe unten), um eine Warenrücksendenummer (RMA-Nummer) zu erhalten, bevor Sie das Produkt zurücksenden.

Nordamerika

Telefon: [phone]

Faxnummer: [phone]

E-Mail: [e-mail]

Lateinisches Amerika

Telefon: [phone]

Telefon: [phone]

Faxnummer: [phone]

E-Mail: [e-mail]

Brasilien

Telefon: [phone]

Faxnummer: [phone]

E-mail: [e-mail]

Mexiko

Telefon: [phone]

Faxnummer: [phone]

E-mail: [e-mail]

Europa, Naher Osten und Afrika

Telefon: + 31 (0) 40 2901 633

Faxnummer: [phone]

E-Mail: [e-mail]

Asien und Pazifik

Telefon: [phone]

Faxnummer: [phone]

E-Mail: [e-mail]

Japan

Telefon: [phone]

Faxnummer: [phone]

E-Mail: [e-mail]

Online-Produktservice und - Unterstützung bei der Instandhaltung

Auf unserer Website unter www.honeywell.com/aidc haben Sie auch Zugriff auf Online-Produktservice und -Unterstützung bei der Instandhaltung.
