MS5145 - Barcode-Scanner HONEYWELL - Kostenlose Bedienungsanleitung

Produkttyp	Barcode-Scanner
Marke	Honeywell
Modell	MS5145
Abmessungen (L x B x H)	150 mm x 70 mm x 100 mm
Gewicht	150 g
Stromversorgung	5 V DC über USB oder Netzteil
Scan-Technologie	Laser
Scan-Rate	100 Scans pro Sekunde
Leseweite	Bis zu 250 mm
Unterstützte Barcodes	EAN, UPC, Code 39, Code 128, Interleaved 2 of 5, u. v. m.
Schnittstelle	USB, RS232, Tastaturanschluss
Kabellänge	2 m
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Luftfeuchtigkeit	5 % bis 95 % (nicht kondensierend)
Schutzart	IP30
Farbe	Schwarz
Lieferumfang	Scanner, USB-Kabel, Kurzanleitung
Garantie	2 Jahre
Reinigung	Optik mit fusselfreiem Tuch und mildem Reinigungsmittel säubern
Sicherheitshinweise	Nicht in Laseraugen blicken; keine Flüssigkeiten eindringen lassen
Reparaturfähigkeit	Nur durch autorisiertes Fachpersonal
Ersatzteile	Netzkabel, Scan-Fenster, Gehäuseabdeckung verfügbar

Häufig gestellte Fragen - MS5145 HONEYWELL

Wie wird der Honeywell MS5145 gereinigt?

Verwenden Sie ein fusselfreies, weiches Tuch. Bei starken Verschmutzungen kann das Tuch mit einem milden Reinigungsmittel angefeuchtet werden. Achten Sie darauf, keine Flüssigkeit in den Scanner eindringen zu lassen.

Welche Barcodes werden unterstützt?

Der Scanner unterstützt gängige 1D-Barcodes wie EAN, UPC, Code 39, Code 128, Interleaved 2 of 5 und viele mehr.

Wie verbinde ich den Scanner mit dem Computer?

Schließen Sie das mitgelieferte USB-Kabel an den Scanner und einen freien USB-Anschluss Ihres Computers an. Der Scanner wird automatisch erkannt. Bei Bedarf können Treiber von der Honeywell-Website heruntergeladen werden.

Kann der Scanner auch kabellos verwendet werden?

Nein, der MS5145 ist ein kabelgebundener Scanner. Es gibt kein kabelloses Modell dieser Serie.

Wie groß ist die Leseweite?

Die Leseweite beträgt bis zu 250 mm, abhängig von der Barcode-Dichte und den Umgebungsbedingungen.

Ist der Scanner mit meinem Betriebssystem kompatibel?

Der Scanner ist kompatibel mit Windows, macOS und Linux. Emulierte Tastatureingabe funktioniert ohne zusätzliche Treiber.

Was ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind der Barcode-Scanner, ein USB-Kabel und eine Kurzanleitung.

Wie kann ich die Scan-Einstellungen anpassen?

Über das Scannen von Konfigurationsbarcodes aus der Bedienungsanleitung können Sie Parameter wie Signalton, Scan-Modus oder Schnittstelle ändern.

Gibt es eine Garantie auf den Scanner?

Ja, Honeywell gewährt eine Herstellergarantie von 2 Jahren ab Kaufdatum.

Was tun, wenn der Scanner nicht scannt?

Überprüfen Sie die Verbindung und ob der Scanner eingeschaltet ist. Reinigen Sie das Lesefenster. Wenn das Problem besteht, führen Sie einen Werksreset durch (Scannen des entsprechenden Barcodes aus der Anleitung).

BEDIENUNGSANLEITUNG MS5145 HONEYWELL

Schalten Sie den Computer aus, bevor Sie den Scanner anschließen. Starten Sie den Computer neu, nachdem Sie den Scanner ordnungsgemäß angeschlossen haben.

Scanner anschließen USB:

Seriell (RS232):

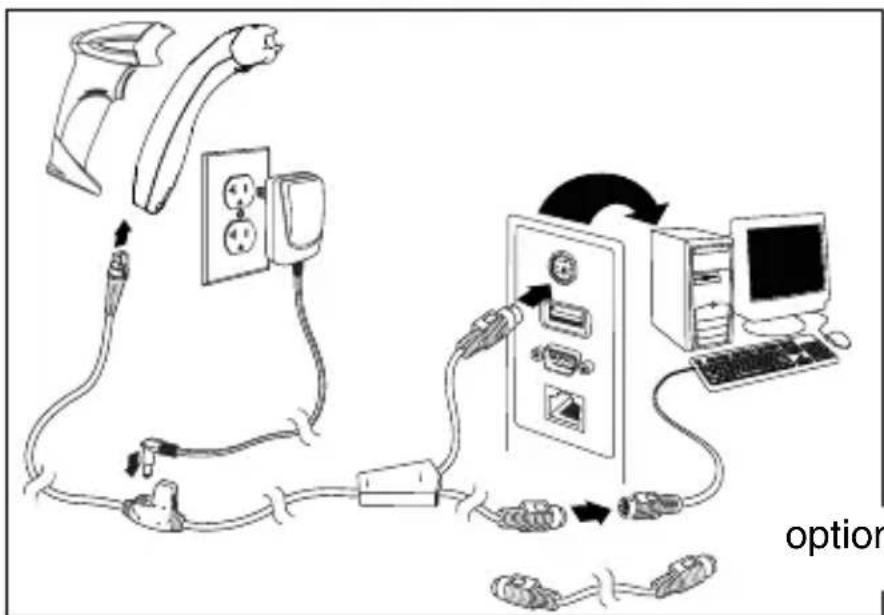

Tastaturweiche:

optionales Adapterkabel

Leseverfahren

Standardwerte wiederherstellen

Zum Wiederherstellen der Standardeinstellungen scannen Sie Standardeinstellungen aktivieren und anschließend Standardeinstellungen wiederherstellen.

Standardeinstellungen aktivieren

Standardeinstellungen wiederherstellen

Schnittstellenauswahl

USB

Tastaturweichenemulation

Landesspezifische Tastatur

Scannen Sie einen Barcode zur Auswahl einer der folgenden länderspezifischen Tastaturvorlagen. Im Konfigurationshandbuch finden Sie weitere länderspezifische Tastatureinstellungen.

ALT-Modus

Hinweis: Scannen Sie den ALT-Modus, nachdem Sie den entsprechenden länderspezifischen Tastaturcode gescannt haben.

Enthält der Barcode Sonderzeichen aus der erweiterten ASCII-Tabelle, wie zum Beispiel ein a mit einem Umlaut (ä), scannen Sie den ALT-Modus-Ein-Barcode. Die Daten werden dann mit den Sonderzeichen ausgegeben.

RS232-Kommunikationsbefehle

Präfix

Scannen Sie einen der folgenden Barcodes zum Programmieren des Scanners, um vor jedem Barcode ein Textstartzeichen oder AIM-, NCR- oder Nixdorf-Identifikationszeichen hinzuzufügen oder zu entfernen.

Suffix

Scannen Sie einen der folgenden Barcodes zum Programmieren des Scanners, um nach jedem Barcode einen Zeilenumbruch, Zeilenvorschub, einen Tabulatorstopp oder ein Textendezeichen hinzuzufügen oder zu entfernen.

Zeilenumbruch- Suffix ein

Zeilenvorschub- Suffix ein

Tabulator-Suffix ein

Textendezeichen- Suffix ein

Zeilenumbruch- Suffix aus

Zeilenvorschub- Suffix aus

Tabulator-Suffix aus

Textendezeichen- Suffix aus

Vom Benutzer konfigurierbares Präfix/Suffix

Ein oder zwei Präfix- oder Suffixzeichen können hinzugefügt und für die Datenübertragung zugewiesen werden. Verwenden Sie für Ihr Präfix oder Suffix einen der folgenden Codes mit einer

3-Codebytefolge, die das gewünschte Zeichen darstellt (siehe ASCII-Konvertierungstabelle). (Im Single-Line-

Konfigurationshandbuch finden Sie nähere Informationen über das Hinzufügen weiterer Präfix-/Suffixzeichen.)

Scannen Sie den Programmierung starten/beenden-Barcode, um zu beginnen. Scannen Sie dann das dreistellige Dezimaläquivalent des ASCII-Zeichens an die entsprechende Zeichenposition mit den Codebyte-Barcodes (siehe Codebytes). Zum Speichern scannen Sie noch einmal den Programmierung starten/beenden-Barcode.

Beispiel: Zum Hinzufügen eines Sternchens (*) als Präfix scannen Sie die Barcodes:

1. Programmierung starten/beenden
2. Konfigurierbares Präfix 1
3. Codebyte 0
4. Codebyte 4
5. Codebyte 2
6. Programmierung starten/beenden

Konfigurierbares Präfix 1

Konfigurierbares Suffix 1

Anhänge

Scannen Sie einen der folgenden Barcodes, um Ihren Scanner für 2-oder 5-stellige Barcodeanhänge zu programmieren.

2-stellige Anhänge aus

2-stellige Anhänge ein

5-stellige Anhänge aus

5-stellige Anhänge ein

977-Anhang erforderlich (2-stellig): Aktivieren Sie diese Funktion, wenn für EAN-13-Codes, die mit 977 beginnen, ein 2-stelliger Anhang erforderlich ist.

977-Anhänge aus

977-Anhänge ein

UPC/EAN-Formatierung

Scannen Sie UPC-A zu EAN-13 konvertieren, und vor dem Konvertieren eines UPC-A-Barcodes zu EAN-13 wird eine führende Null übertragen.

UPC-A nicht zu EAN-13 konvertieren

UPC-A zu EAN-13 konvertieren

Scannen Sie Führende Null mit UPC-E übertragen, um vor jedem UPC-E-Barcode eine Null zu übertragen.

Keine führende Null mit UPC-E übertragen

Führende Null mit UPC-E übertragen

Scannen Sie UPC-A-Zahlensystem übertragen, um die führende Ziffer von UPC-A mit den Barcodedaten zu übertragen. Scannen Sie UPC-A-Zahlensystem nicht übertragen, um nur die Daten ohne führende Ziffer zu übertragen

UPC-E auf 12 Stellen erweitern erweitert den UPC-E-Code auf das 12-stellige UPC-A-Format.

Beim Scannen von Code 39 Voll-ASCII ein werden bestimmte Zeichenpaare im Barcodesymbol als einzelnes Zeichen interpretiert. Beispiel: \$V wird als das ASCII-Zeichen SYN und /C als das ASCII-Zeichen # decodiert.

Prüfziffer

Mit der folgenden Auswahl können Sie festlegen, ob die Prüfziffer am Ende der gescannten UPC-A- oder UPC-E-Daten übertragen werden soll oder nicht.

UPC-A-Prüfziffer nicht übertragen

*UPC-E-Prüfziffer nicht übertragen

*UPC-A-Prüfziffer übertragen

UPC-E-Prüfziffer übertragen

CodeGate-/Manuell-Aktivierung (Voyager 9520/40, VoyagerGS 9590)

Mit den folgenden Programmiercodes können Sie die CodeGate-Schaltflächen/Trigger-Funktionen steuern: Sobald CodeGate Aktiv ist, müssen Sie zum Lesen eines Barcodes die Schaltfläche CodeGate (oben auf dem Scanner) oder den Trigger drücken. Ist CodeGate Nicht aktiv, müssen Sie die CodeGate-Schaltfläche/den CodeGate-Trigger nicht drücken. Barcodes werden automatisch gelesen, wenn sie sich im Sichtfeld des Scanners befinden.

CodeGate aktiv Out of Stand

CodeGate inaktiv Out of Stand

Hostkonfigurationen

Scannen Sie einen der folgenden Codes, scannen Sie anschließend den Standardwerte wiederherstellen-Code, um den Scanner für eine der folgenden Konfigurationen zu programmieren.

Verschiedenes

Symbolmindestlänge legt die Mindestanzahl von Zeichen für Nicht-UPC/EAN-Barcodes fest. Scannen Sie den Programmierung starten/beenden-Barcode, um zu beginnen. Scannen Sie Symbolmindestlänge, und scannen Sie die zulässige Mindestanzahl von Zeichen unter Verwendung der folgenden Codebyte-Barcodes ein. Zum Speichern scannen Sie noch einmal den Programmierung starten/beenden-Barcode.

Programmierung starten/beenden

Codebytes

ASCII-Konvertierungstabelle

Dez	Hex	Zei	Dez	Hex	Zei	Dez	Hex	Zei	Dez	Hex	Zei	Dez	Hex	Zei
0 00	NUL		26	1A SUB		52	34	4	78	4E	N	104	68	h
1	01 SOH		27	1B ESC		53	35	5	79	4F	O	105	69	i
2	02 STX		28	1C FS		54	36	6	80	50	P	106	86 mA	j
3	03 ETX		29	1D GS		55	37	7	81	51	Q	107	6B	k
4	04 EDT		30	1E	RS	56	38	8	82	52	R	108	6C	l
5	05 ENQ		31	1F	US	57	39	9	83	53	S	109	6D	m
6	06 ACK		32	20		58	3A :		84	54	T	110	6E	n
7	07 BEL		33	21 !		59	3B ;		85	55	U	111	6F	o
8	08 BS		34	22 “		60	3C <		86	56	V	112	70	p
9	09 HT		35	23 #		61	3D =		87	57	W	113	71	q
10	0A LF		36	24 $		62	3E >		88	58	X	114	72	r
11	0B VT		37	25 %		63	3F ?		89	59	Y	115	73	s
12	0C FF		38	26 &		64	40 @		90	5A	Z	116	74	t
13	0D CR		39	27 ‘		65	41	A	91	5B	[	117	75	u
14	0E SO		40	28 (		66	42	B	92	5C	\	118	76	v
15	0F S		41	29 )		67	43	C	93	5D	]	119	77	w
16	10 DLE		42	2A *		68	44	D	94	5E ^		120	78	x
17	11 DC1		43	2B +		69	45	E	95	5F	_	121	79	y
18	12 DC2		44	2C ,		70	46	F	96	60	‘	122	7A	z
19	13 DC3		45	2D -		71	47	G	97	61	a	123	7B {
20	14 DC4		46	2E .		72	48	H	98	62	b	124	7C l
21	15 NAK		47	2F /		73	49	I	99	63	c	125	7D }
22	16 SYN		48	30 0		74	4A J		100	64	d	126	7E ~
23	17 ETB		49	31 1		75	4B K		101	65	e	127	7F
24	18 CAN		50	32 2		76	4C L		102	66	f
25	19 EM		51	33 3		77	4D M		103	67	g

Technische Unterstützung

Kontaktinformationen für den technischen Support, Produktservice und Reparaturen finden Sie unter www.honeywellaidc.com.

Beschränkte Gewährleistung

Garantieinformationen für Ihr Produkt finden Sie unter www.honeywellaidc.com/warranty_information.

Bedienungsanleitung

Besuchen Sie www.honeywellaidc.com. Dort finden Sie länderspezifische Versionen dieses Dokuments, und dort können Sie auch das Konfigurationshandbuch und das Installations-/Benutzerhandbuch herunterladen.

Patente

Patentinformationen erhalten Sie unter www.honeywellaidc.com/patents.
