Voyager 9540 CodeGate - Barcode-Scanner HONEYWELL - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Voyager 9540 CodeGate HONEYWELL als PDF.
| Produkttyp | Handheld-Barcode-Scanner mit CodeGate-Technologie |
| Marke | Honeywell |
| Modell | Voyager 9540 CodeGate |
| Abmessungen (H x B x T) | ca. 15 x 7 x 10 cm |
| Gewicht | ca. 150 g |
| Stromversorgung | 5 V DC über USB oder RS232 (Netzteil optional) |
| Stromverbrauch | ca. 2,5 W (Betrieb), < 0,5 W (Standby) |
| Scan-Technologie | Laser (Class 1, 650 nm) |
| Scan-Geschwindigkeit | bis zu 100 Scans pro Sekunde |
| Lesbare Barcode-Typen | 1D (UPC/EAN, Code 39, Code 128, Interleaved 2 of 5, Codabar, PDF417, etc.) |
| CodeGate-Funktion | Decoder sendet Daten nur bei Tastendruck (manuelle Auslösung) |
| Schnittstellen | USB (HID, Virtual COM) und RS232 (seriell) |
| Kabellänge | ca. 2 m (abnehmbar) |
| Falltest | 1,5 m auf Beton (gemäß IEC 60068-2-32) |
| Schutzklasse | IP42 (Spritzwasserschutz) |
| Betriebstemperatur | 0 °C bis 40 °C |
| Lagertemperatur | -20 °C bis 60 °C |
| Luftfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
| Reinigung | Gehäuse mit weichem, leicht feuchtem Tuch reinigen; kein Alkohol oder Scheuermittel |
| Sicherheit | Laser Klasse 1 nach IEC 60825-1; Augensicher bei bestimmungsgemäßem Gebrauch |
| Ersatzteile/Reparatur | Kabel, Netzteil und Gehäuseteile über Honeywell-Händler; Gerät nicht selbst öffnen |
| Besonderheiten | Einstellbare Signaltöne und LED-Rückmeldung; Schnittstellenkabel abnehmbar |
| Lieferumfang | Scanner, USB-Kabel, Kurzanleitung, CD mit Software |
Häufig gestellte Fragen - Voyager 9540 CodeGate HONEYWELL
Benutzerfragen zu Voyager 9540 CodeGate HONEYWELL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Barcode-Scanner kostenlos im PDF-Format! Finden Sie Ihr Handbuch Voyager 9540 CodeGate - HONEYWELL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Voyager 9540 CodeGate von der Marke HONEYWELL.
BEDIENUNGSANLEITUNG Voyager 9540 CodeGate HONEYWELL
Schalten Sie den Computer aus, bevor Sie den Scanner anschließen. Starten Sie den Computer neu, nachdem Sie den Scanner ordnungsgemäß angeschlossen haben.

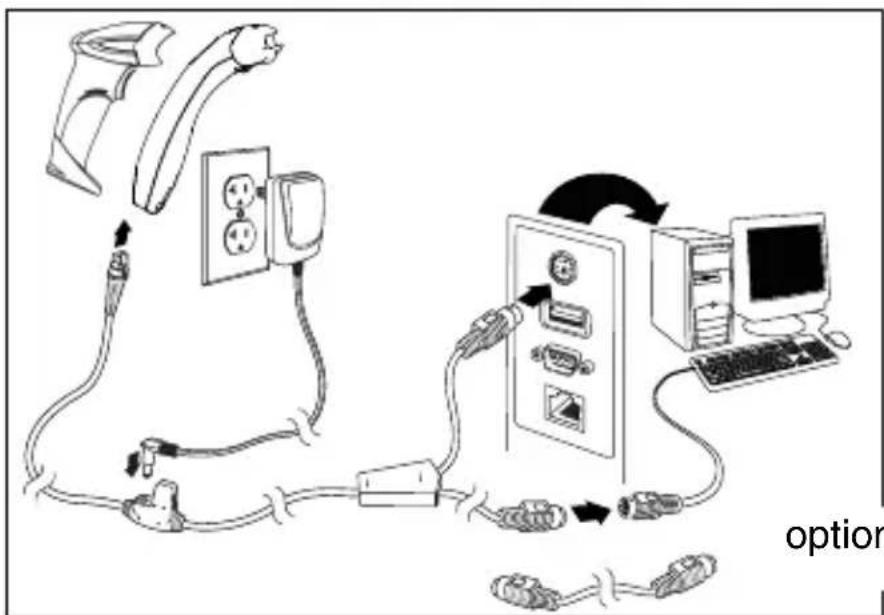

Scanner anschließen USB:
Seriell (RS232):
Tastaturweiche:
optionales Adapterkabel

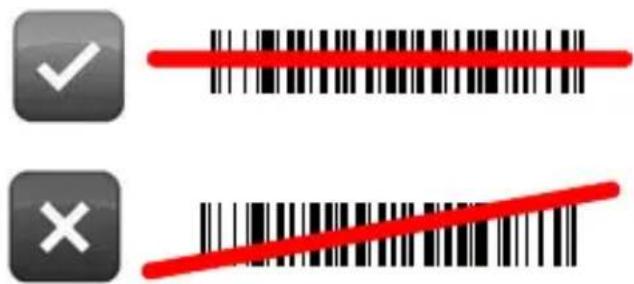

Leseverfahren

Standardwerte wiederherstellen
Zum Wiederherstellen der Standardeinstellungen scannen Sie Standardeinstellungen aktivieren und anschließend Standardeinstellungen wiederherstellen.

Standardeinstellungen aktivieren

Standardeinstellungen wiederherstellen
Schnittstellenauswahl
USB


Tastaturweichenemulation
Landesspezifische Tastatur
Scannen Sie einen Barcode zur Auswahl einer der folgenden länderspezifischen Tastaturvorlagen. Im Konfigurationshandbuch finden Sie weitere länderspezifische Tastatureinstellungen.

ALT-Modus
Hinweis: Scannen Sie den ALT-Modus, nachdem Sie den entsprechenden länderspezifischen Tastaturcode gescannt haben.
Enthält der Barcode Sonderzeichen aus der erweiterten ASCII-Tabelle, wie zum Beispiel ein a mit einem Umlaut (ä), scannen Sie den ALT-Modus-Ein-Barcode. Die Daten werden dann mit den Sonderzeichen ausgegeben.

RS232-Kommunikationsbefehle

Präfix
Scannen Sie einen der folgenden Barcodes zum Programmieren des Scanners, um vor jedem Barcode ein Textstartzeichen oder AIM-, NCR- oder Nixdorf-Identifikationszeichen hinzuzufügen oder zu entfernen.








Suffix
Scannen Sie einen der folgenden Barcodes zum Programmieren des Scanners, um nach jedem Barcode einen Zeilenumbruch, Zeilenvorschub, einen Tabulatorstopp oder ein Textendezeichen hinzuzufügen oder zu entfernen.

Zeilenumbruch- Suffix ein

Zeilenvorschub- Suffix ein

Tabulator-Suffix ein

Textendezeichen- Suffix ein

Zeilenumbruch- Suffix aus

Zeilenvorschub- Suffix aus

Tabulator-Suffix aus

Textendezeichen- Suffix aus
Vom Benutzer konfigurierbares Präfix/Suffix
Ein oder zwei Präfix- oder Suffixzeichen können hinzugefügt und für die Datenübertragung zugewiesen werden. Verwenden Sie für Ihr Präfix oder Suffix einen der folgenden Codes mit einer
3-Codebytefolge, die das gewünschte Zeichen darstellt (siehe ASCII-Konvertierungstabelle). (Im Single-Line-
Konfigurationshandbuch finden Sie nähere Informationen über das Hinzufügen weiterer Präfix-/Suffixzeichen.)
Scannen Sie den Programmierung starten/beenden-Barcode, um zu beginnen. Scannen Sie dann das dreistellige Dezimaläquivalent des ASCII-Zeichens an die entsprechende Zeichenposition mit den Codebyte-Barcodes (siehe Codebytes). Zum Speichern scannen Sie noch einmal den Programmierung starten/beenden-Barcode.
Beispiel: Zum Hinzufügen eines Sternchens (*) als Präfix scannen Sie die Barcodes:
- Programmierung starten/beenden
- Konfigurierbares Präfix 1
- Codebyte 0
- Codebyte 4
- Codebyte 2
- Programmierung starten/beenden





Anhänge
Scannen Sie einen der folgenden Barcodes, um Ihren Scanner für 2-oder 5-stellige Barcodeanhänge zu programmieren.

2-stellige Anhänge aus

5-stellige Anhänge aus

2-stellige Anhänge ein

5-stellige Anhänge ein
977-Anhang erforderlich (2-stellig): Aktivieren Sie diese Funktion, wenn für EAN-13-Codes, die mit 977 beginnen, ein 2-stelliger Anhang erforderlich ist.

977-Anhänge aus

977-Anhänge ein
UPC/EAN-Formatierung
Scannen Sie UPC-A zu EAN-13 konvertieren, und vor dem Konvertieren eines UPC-A-Barcodes zu EAN-13 wird eine führende Null übertragen.

UPC-A nicht zu EAN-13 konvertieren

UPC-A zu EAN-13 konvertieren
Scannen Sie Führende Null mit UPC-E übertragen, um vor jedem UPC-E-Barcode eine Null zu übertragen.

Keine führende Null mit UPC-E übertragen

Führende Null mit UPC-E übertragen
Scannen Sie UPC-A-Zahlensystem übertragen, um die führende Ziffer von UPC-A mit den Barcodedaten zu übertragen. Scannen Sie UPC-A-Zahlensystem nicht übertragen, um nur die Daten ohne führende Ziffer zu übertragen


UPC-E auf 12 Stellen erweitern erweitert den UPC-E-Code auf das 12-stellige UPC-A-Format.


Beim Scannen von Code 39 Voll-ASCII ein werden bestimmte Zeichenpaare im Barcodesymbol als einzelnes Zeichen interpretiert. Beispiel: \$V wird als das ASCII-Zeichen SYN und /C als das ASCII-Zeichen # decodiert.


Prüfziffer
Mit der folgenden Auswahl können Sie festlegen, ob die Prüfziffer am Ende der gescannten UPC-A- oder UPC-E-Daten übertragen werden soll oder nicht.

UPC-A-Prüfziffer nicht übertragen

*UPC-E-Prüfziffer nicht übertragen

*UPC-A-Prüfziffer übertragen

UPC-E-Prüfziffer übertragen
CodeGate-/Manuell-Aktivierung (Voyager 9520/40, VoyagerGS 9590)
Mit den folgenden Programmiercodes können Sie die CodeGate-Schaltflächen/Trigger-Funktionen steuern: Sobald CodeGate Aktiv ist, müssen Sie zum Lesen eines Barcodes die Schaltfläche CodeGate (oben auf dem Scanner) oder den Trigger drücken. Ist CodeGate Nicht aktiv, müssen Sie die CodeGate-Schaltfläche/den CodeGate-Trigger nicht drücken. Barcodes werden automatisch gelesen, wenn sie sich im Sichtfeld des Scanners befinden.

CodeGate aktiv Out of Stand

CodeGate inaktiv Out of Stand
Hostkonfigurationen
Scannen Sie einen der folgenden Codes, scannen Sie anschließend den Standardwerte wiederherstellen-Code, um den Scanner für eine der folgenden Konfigurationen zu programmieren.




Verschiedenes
Symbolmindestlänge legt die Mindestanzahl von Zeichen für Nicht-UPC/EAN-Barcodes fest. Scannen Sie den Programmierung starten/beenden-Barcode, um zu beginnen. Scannen Sie Symbolmindestlänge, und scannen Sie die zulässige Mindestanzahl von Zeichen unter Verwendung der folgenden Codebyte-Barcodes ein. Zum Speichern scannen Sie noch einmal den Programmierung starten/beenden-Barcode.

Programmierung starten/beenden

Codebytes










ASCII-Konvertierungstabelle
| Dez | Hex | Zei | Dez | Hex | Zei | Dez | Hex | Zei | Dez | Hex | Zei | Dez | Hex | Zei |
| 0 00 | NUL | 26 | 1A SUB | 52 | 34 | 4 | 78 | 4E | N | 104 | 68 | h | ||
| 1 | 01 SOH | 27 | 1B ESC | 53 | 35 | 5 | 79 | 4F | O | 105 | 69 | i | ||
| 2 | 02 STX | 28 | 1C FS | 54 | 36 | 6 | 80 | 50 | P | 106 | 86 mA | j | ||
| 3 | 03 ETX | 29 | 1D GS | 55 | 37 | 7 | 81 | 51 | Q | 107 | 6B | k | ||
| 4 | 04 EDT | 30 | 1E | RS | 56 | 38 | 8 | 82 | 52 | R | 108 | 6C | l | |
| 5 | 05 ENQ | 31 | 1F | US | 57 | 39 | 9 | 83 | 53 | S | 109 | 6D | m | |
| 6 | 06 ACK | 32 | 20 | 58 | 3A : | 84 | 54 | T | 110 | 6E | n | |||
| 7 | 07 BEL | 33 | 21 ! | 59 | 3B ; | 85 | 55 | U | 111 | 6F | o | |||
| 8 | 08 BS | 34 | 22 “ | 60 | 3C < | 86 | 56 | V | 112 | 70 | p | |||
| 9 | 09 HT | 35 | 23 # | 61 | 3D = | 87 | 57 | W | 113 | 71 | q | |||
| 10 | 0A LF | 36 | 24 $ | 62 | 3E > | 88 | 58 | X | 114 | 72 | r | |||
| 11 | 0B VT | 37 | 25 % | 63 | 3F ? | 89 | 59 | Y | 115 | 73 | s | |||
| 12 | 0C FF | 38 | 26 & | 64 | 40 @ | 90 | 5A | Z | 116 | 74 | t | |||
| 13 | 0D CR | 39 | 27 ‘ | 65 | 41 | A | 91 | 5B | [ | 117 | 75 | u | ||
| 14 | 0E SO | 40 | 28 ( | 66 | 42 | B | 92 | 5C | \ | 118 | 76 | v | ||
| 15 | 0F S | 41 | 29 ) | 67 | 43 | C | 93 | 5D | ] | 119 | 77 | w | ||
| 16 | 10 DLE | 42 | 2A * | 68 | 44 | D | 94 | 5E ^ | 120 | 78 | x | |||
| 17 | 11 DC1 | 43 | 2B + | 69 | 45 | E | 95 | 5F | _ | 121 | 79 | y | ||
| 18 | 12 DC2 | 44 | 2C , | 70 | 46 | F | 96 | 60 | ‘ | 122 | 7A | z | ||
| 19 | 13 DC3 | 45 | 2D - | 71 | 47 | G | 97 | 61 | a | 123 | 7B { | |||
| 20 | 14 DC4 | 46 | 2E . | 72 | 48 | H | 98 | 62 | b | 124 | 7C l | |||
| 21 | 15 NAK | 47 | 2F / | 73 | 49 | I | 99 | 63 | c | 125 | 7D } | |||
| 22 | 16 SYN | 48 | 30 0 | 74 | 4A J | 100 | 64 | d | 126 | 7E ~ | ||||
| 23 | 17 ETB | 49 | 31 1 | 75 | 4B K | 101 | 65 | e | 127 | 7F | ||||
| 24 | 18 CAN | 50 | 32 2 | 76 | 4C L | 102 | 66 | f | ||||||
| 25 | 19 EM | 51 | 33 3 | 77 | 4D M | 103 | 67 | g |
Technische Unterstützung
Kontaktinformationen für den technischen Support, Produktservice und Reparaturen finden Sie unter www.honeywellaidc.com.
Beschränkte Gewährleistung
Garantieinformationen für Ihr Produkt finden Sie unter www.honeywellaidc.com/warranty_information.
Bedienungsanleitung
Besuchen Sie www.honeywellaidc.com. Dort finden Sie länderspezifische Versionen dieses Dokuments, und dort können Sie auch das Konfigurationshandbuch und das Installations-/Benutzerhandbuch herunterladen.
Patente
Patentinformationen erhalten Sie unter www.honeywellaidc.com/patents.
Disclaimer
© 2010-2012 Honeywell International Inc. Alle Rechte vorbehalten.
Internet-Adresse: www.honeywellaidc.com
