Produkttyp	Flexible LED-Streifenleuchte
Modell	LED Set flex 150 RGB 5m WP
Marke	Wentronic
Länge	5 Meter
Anzahl der LEDs	150 (30 pro Meter)
Farbe	RGB (Rot, Grün, Blau)
Wasserschutzklasse	IP65 (wasserdicht)
Stromversorgung	12V Gleichstromadapter (im Lieferumfang enthalten)
Leistungsaufnahme	24 W (max.)
Steuerungsmethode	Fernbedienung (im Lieferumfang enthalten)
Helligkeit	Einstellbar mit mehreren Stufen
Beleuchtungsmodi	Statisch, Blinken, Verblassen, Sanfter Übergang
Speicherfunktion	Speichert die letzte Einstellung
Kleberückseite	Ja, doppelseitiges Klebeband
Schnittstellen	Alle 3 LEDs (alle 10 cm)
Maximaler Biegeradius	20 mm
Nettogewicht	Ca. 200 g
Wartung	Mit einem trockenen oder leicht feuchten Tuch abwischen
Sicherheitshinweise	Niederspannung; scharfe Biegungen vermeiden; nicht eintauchen
Ersatzteile	LED-Streifen nicht reparierbar; gesamte Einheit ersetzen

Häufig gestellte Fragen - LED Set flex 150 RGB 5m WP Wentronic

Wie installiere ich den LED-Streifen?

Reinigen Sie die Montagefläche, ziehen Sie die Kleberückseite ab und drücken Sie den Streifen fest an. Stellen Sie sicher, dass die Oberfläche trocken und staubfrei ist. Schließen Sie vor der Verwendung den Netzadapter und den Fernbedienungsempfänger an.

Kann der LED-Streifen gekürzt werden?

Ja, er kann an den markierten Schnittstellen alle 3 LEDs (alle 10 cm) geschnitten werden. Schneiden Sie nur an den Kupferkontakten, um eine Beschädigung zu vermeiden.

Ist der Streifen vollständig wasserdicht?

Er hat die Schutzart IP65, was bedeutet, dass er gegen Wasserstrahlen und Regen geschützt ist, aber nicht untergetaucht werden sollte. Geeignet für den Außenbereich in geschützten Bereichen.

Wie verbinde ich mehrere Streifen?

Verwenden Sie kompatible Steckverbinder oder löten Sie Kabel an die Kupferkontakte. Achten Sie darauf, dass die Gesamtlänge 10 m nicht überschreitet, um Spannungsabfall zu vermeiden.

Wird eine Fernbedienung mitgeliefert?

Ja, eine Fernbedienung ist im Lieferumfang enthalten. Sie ermöglicht das Ändern von Farben, Helligkeit und Beleuchtungsmodi aus einer Entfernung von bis zu 8–10 Metern.

Kann ich es mit einem Dimmer verwenden?

Die mitgelieferte Fernbedienung bietet bereits Dimmfunktionen. Die Verwendung eines externen Dimmers ist möglicherweise nicht kompatibel. Der Streifen ist für 12 V Gleichstrom ausgelegt.

Wie hoch ist der Stromverbrauch?

Der maximale Stromverbrauch beträgt 24 W (für den gesamten 5-m-Streifen). Bei niedrigeren Helligkeitseinstellungen verbraucht er weniger Strom.

Hat es eine Speicherfunktion?

Ja, der Streifen merkt sich die letzte Farb- und Helligkeitseinstellung, wenn er aus- und wieder eingeschaltet wird.

Wie reinige ich den LED-Streifen?

Ziehen Sie den Stecker des Streifens und wischen Sie ihn mit einem trockenen oder leicht feuchten Tuch ab. Verwenden Sie keine Scheuermittel und tauchen Sie den Streifen nicht unter.

Was ist, wenn ein Abschnitt nicht mehr funktioniert?

Einzelne LEDs sind nicht austauschbar. Wenn ein Abschnitt ausfällt, muss möglicherweise der gesamte Streifen ersetzt werden. Überprüfen Sie zuerst die Anschlüsse und die Stromquelle.

BEDIENUNGSANLEITUNG LED Set flex 150 RGB 5m WP Wentronic

Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Information:

GEFAHR/WARNUNG weist auf eine gefährliche Situation hin, die bei Nichtbeachtung zum Tod oder zu schweren Verletzungen

führen kann.

VORSICHT weist auf eine gfährliche Situation die bei Nichtbeachtung zu leichten oder ren Verletzungen führen kann.

HINWEIS wird verwendet, um Praktiken anzu- nicht im Zusammenhang mit chäden stehen.

Inhaltsverzeichnis:

Seite:

1 Sicherheitshinweise 3
2 Beschreibung und Funktion 4
3 Lieferumfang 5
4 Bestimmungsgemäßer Gebrauch 5
5 Inbetriebnahme, Anschluss und Bedienung 6
5.1 Inbetriebnahme 6
5.2 Anschluss 6
5.3 Bedienung 7
5.4 Batteriewechsel 8

6 Pflege, Wartung, Lagerung und Transport 8
7 Problembehebung 9
8 Technische Daten 10
9 Gewährleistung und Haftung 10
10 Entsorgungshinweise 11
11 CE-Konformitätserklärung 12

1 Sicherheitshinweise:

GEFAHR	Lebensgefahr durch Stromschlag!
	• Vermeiden Sie den Kontakt mit Netz-spannungen!• Betreiben Sie das Produkt nur im Trockenen!

WARNING	Verletzungsgefahr durch Kurzschluss!
	Überbrücken Sie keine KontakteStecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

• Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen! • Dieses Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
- Verwenden Sie keine beschädigten Produkte oder Teile.
- Lassen Sie Verpackungsmaterial nicht liegen, da sich spielende Kinder daran schneiden können. Es besteht auch die Gefahr des Verschluckens und Einatmens von Kleinmaterial.
• Installieren und lagern Sie das Produkt und dessen Zubehör so, dass keine Personen oder Sachen z.B. durch Herabstürzen oder Stolpern verletzt oder beschädigt werden können.
• Vermeiden Sie extreme Belastungen, wie Hitze und Kälte,

Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck.

• Modifizieren und ändern Sie weder Produkt noch Zubehörteile! Beachten Sie dazu auch Kapitel „Gewährleistung und Haftung“.
• Achten Sie beim Transport auf die im Kapitel „Technische Daten“ gelisteten Angaben und treffen Sie geeignete Transport maßnahmen, z.B. in der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.
• Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss gegen unbeabsichtigte Weiterbenutzung gesichert werden. Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert werden.Selbsteingriffe führen zum Erlöschen des Garantieanspruchs.
• Verwenden Sie dieses Produkt nud dessen Zubehör nicht im Straßenverkehr. Es besteht Irritations- und Blendungsgefahr!
• Richten Sie das Produkt nicht auf Lebewesen!
• In seltenen Fällen können Lichtreize epileptische Erscheinungen hervorrufen. Schalten Sie bei Schwindel, Wahrnehmungsverlust und Muskelzuckungen das Gerät ab und suchen Sie einen Arzt auf.

2 Beschreibung und Funktion:

Dieses Produkt ist eine flexible LED-Leiste für Dekorationszwecke im Wohnbereich, die über das mitgelieferte Netzteil mit Spannung versorgt und über den mitgelieferten RGB-Controller farblich stufenlos einstellbar ist.

LED-Leiste:

DC-Anschluss

Netzteil: Steuergerät

IR- Empfän- ger

Netzteil

Netzanschluss

RGB-Controller:

Licht einheit

euerungs-

3 Bestimmungsgemäßer Gebrauch:

Eine andere Verwendung als in Kapitel Beschreibung

unktion beschrieben, ist nicht zugelassen. Ihr

Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

4 Lieferumfang:

1	1 x LED-Leiste
2	1 x Netzteil mit Steuergerät
3	1 x RGB-Controller
4	1 x Betriebsanleitung

5 Inbetriebnahme, Anschluss und Bedienung:

GEFAHR	Lebensgefahr durch Stromschlag!
	• Vermeiden Sie den Kontakt mit Netz-spannungen!• Betreiben Sie das Produkt nur im Trockenen!

WARNING	Verletzungsgefahr durch Kurzschluss!
	Überbrücken Sie keine KontakteStecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

5.1 Inbetriebnahme:

1. Prüfen Sie den Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zusammen verwendeten Produkte und stellen Sie die Kompatibilität sicher.
3. Betreiben Sie das Produkt nur im Trockenen.

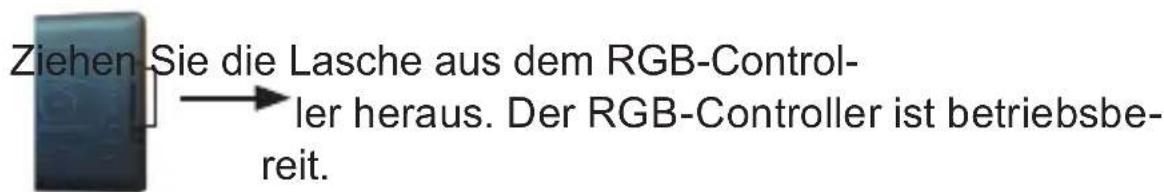

4. Die Batterie befindet sich bereits im RGB-Controller (3). Aktivieren Sie diese durch Herausziehen der Lasche.

Ziehen Sie die Lasche aus dem RGB-Control- ler heraus. Der RGB-Controller ist betriebsbe- reit.

5.2Anschluss:

1. Verlegen Sie die LED-Leiste (1) an der gewünschten Stelle so, dass sich niemand durch Stolpern verletzen kann.
2. Schließen Sie den DC-Anschluss der LED-Leiste (1) an das

Netzteil mit Steuergerät (2) an.

1. Verlegen Sie das lose Kabelende des Steuergeräts (2) so, dass dieses vom Bedienungsort aus sichtbar ist. Dieses dient als IR- (Infrarot) Empfänger für den RGB-Controller (3).
2. Verbinden Sie den Netzstecker des Netzteils (2) mit einer 100-240 V\~ AC Steckdose.

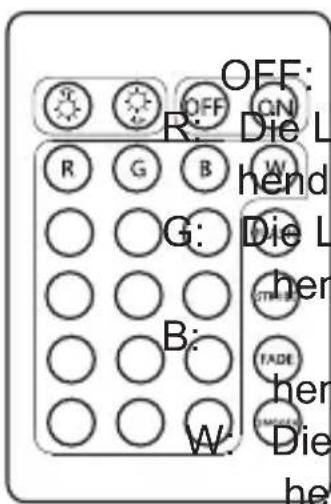

5.3 Bedienung:

1. Schauen Sie nicht direkt in die LEDs. Diese können sehr hell werden und die Wahrnehmungsfähigkeit für kurze Zeit beeinflussen.
2. Lassen Sie das Gerät während des Betriebs nie unbeaufsichtigt.
3. Stellen Sie die LED-Leiste mit dem RGB-Controller auf Ihre Bedürfnisse ein.

OFF: R: Die L hend R G B W G: Die L her B: FADE her W: Die he

ON: Schalten Sie die LED-Leiste an.

Schalten Sie die LED-Leiste aus.

Die LED-Leiste leuchtet durchgehend rot.

Die LED-Leiste leuchtet durchgehend grün.

Die LED-Leiste leuchtet durchge-

hend blau.

Die LED-Leiste leuchtet durchgehend weiß.

Die Tasten unter R,G und B lassen die jeweils abgebildeten

Mischtöne zu.

FLASH: Rot leuchtet abwechselnd mit blau und grün.

STROBE: Alle 4 Grundfarben leuchten gleichzeitig, wobei die Leucht-Intensität abwechselnd zu- und abnimmt.

FADE: Alle verfügbaren Farben wechseln einander ab.

SMOOTH: Rot, grün und blau wecheln einander ab.

Erhöhen Sie die Helligkeit der LED-Leiste.

Mindern Sie die Helligkeit der LED-Leiste.

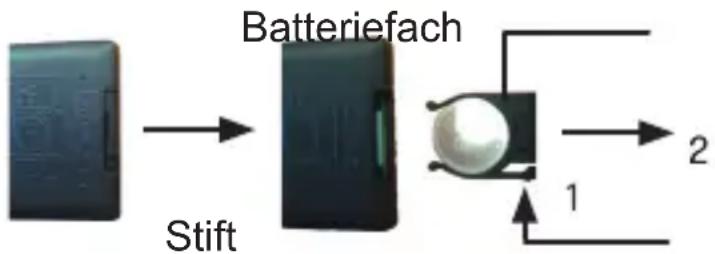

5.4 Batteriewechsel:

1. Drücken Sie den Stift in Richtung Batteriefach.
2. Ziehen Sie das Batteriefach mit gedrücktem Stift aus dem RGB-Controller.
3. Tauschen Sie die Batterie gegen eine neue CR2025. Achten Sie auf die richtige Lage/Polarität der Batterie.
4. Entsorgen Sie die Altbatterie wie im Kapitel „Entsorgungshinweise“ beschrieben.

6 Pflege, Wartung, Lagerung und Transport:

• Das Produkt ist wartungsfrei.
• Trennen Sie das Produkt bei Nichtgebrauch vom Stromnetz.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Achten Sie dabei auf stromführende Leitungen. Setzen Sie keine Rei nigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen.
• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

7 Problembehebung:

Problem Maßnahme
Das Gerät funktioniert nicht.	Prüfen Sie die Spannungsversorgung.Achten Sie auf korrekt gepolte Anschlüsse.
Die LED-Leiste reagiert nicht auf Befehle.	Achten Sie auf Sichtkontakt zwischen IR-Empfänger und RGB-Controller.Wechseln Sie die Batterie.
andere Fragen • Fragen Sie Ihren Händler.

8 Technische Daten:

Netzteil
Eingangsspannung 100-240 V~ AC
Ausgangsspannung 12 V DC
Steuergerät
Eingangsspannung 12 V DC
Ausgangsspannung 12 V DC
Ausgangsstromstärke 3 x 2 A (R/G/B)
LED-Leiste
Lichtstrom 250 lm
Maße 5.000 x 10 x 2,8 mm
Schutzart IP44
LED-Anzahl 150 LEDs
LED-Typ RGB 5050
Leuchtstärke R/G/B 300/200/600 mcd

9 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung und Garantie.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kauf-

nachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten.

Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn

Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind, entstanden sind.
• Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

10 Entsorgungshinweise:

Geräteentsorgung:

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Sie als Verbraucher sind nach dem ElektroG verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerich- öffentlichen Sammelstellen oder an die Verkaufsstelle los zurückzugeben. Einzelheiten dazu regelt das jeweil- desrecht. Das Symbol auf dem Produkt, der Gebrauchsung oder der Verpackung weist auf diese Bestimmungen mit dieser Art der Verwertung von Altgeräten leisten Sie ei- richtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2002/96/EG

WEEE Nr.: 82898622

Batterien-/Akku-Entsorgung:

Für alle verbrauchten Batterien und Akkus besteht eine gesetzliche Rückgabepflicht nach der Batterieverordnung; sie dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie Batterien und Akkus entsprechend den behördlichen Auflagen. Führen Sie sie der Wiederverwertung zu. Die Batterien und Akkus werden recycelt. Die Zeichen unter der durchgestrichenen Tonne stehen für die Inhaltsstoffe Nickel - Cadmium (Ni-Cd), Blei (Pb), Cadmium (Cd) oder Quecksilber (Hg).

Batterie-Richtlinie: 2006/66/EG

11 CE-Konformitätserklärung:

CE Kennzeich

Dieses Gerät ist mit der nach der Richtlinie 2004/108/EG und 2006/95/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay

^® , eine registrierte Marke der Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
