BEDIENUNGSANLEITUNG RS64 Digittrade
Anschluss an USB 2.0 Steckplatz 5
Anschluss an USB 1.1 Steckplatz 6
Einschalten der Festplatte 7
Sperren und Entsperren der Festplatte 7
Partitionierung / Formatierung unter Windows 8
Partitionierung / Formatierung unter MAC OS X 14
Partitionierung / Formatierung unter Linux 17
Das richtige Dateisystem 22
Technische Spezifikationen 24
RFID Transponder 25
3-fach Schutz 26
Datensicherheit und Haftungsausschluss 27
FAQ - häufig gestellte Fragen 28
Hinweis zum Schutz und Erhalt der Umwelt 30

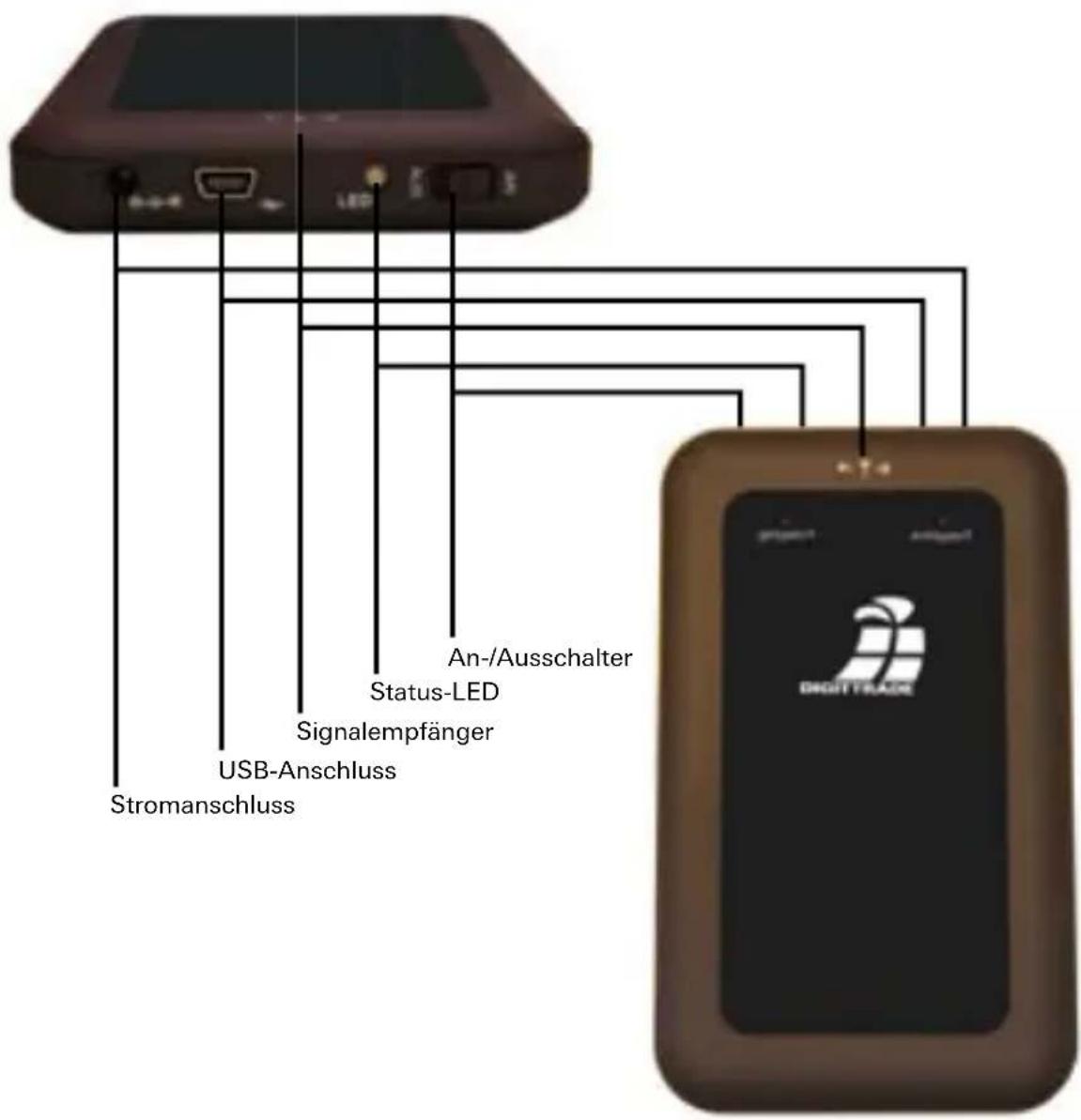

Das Gerät

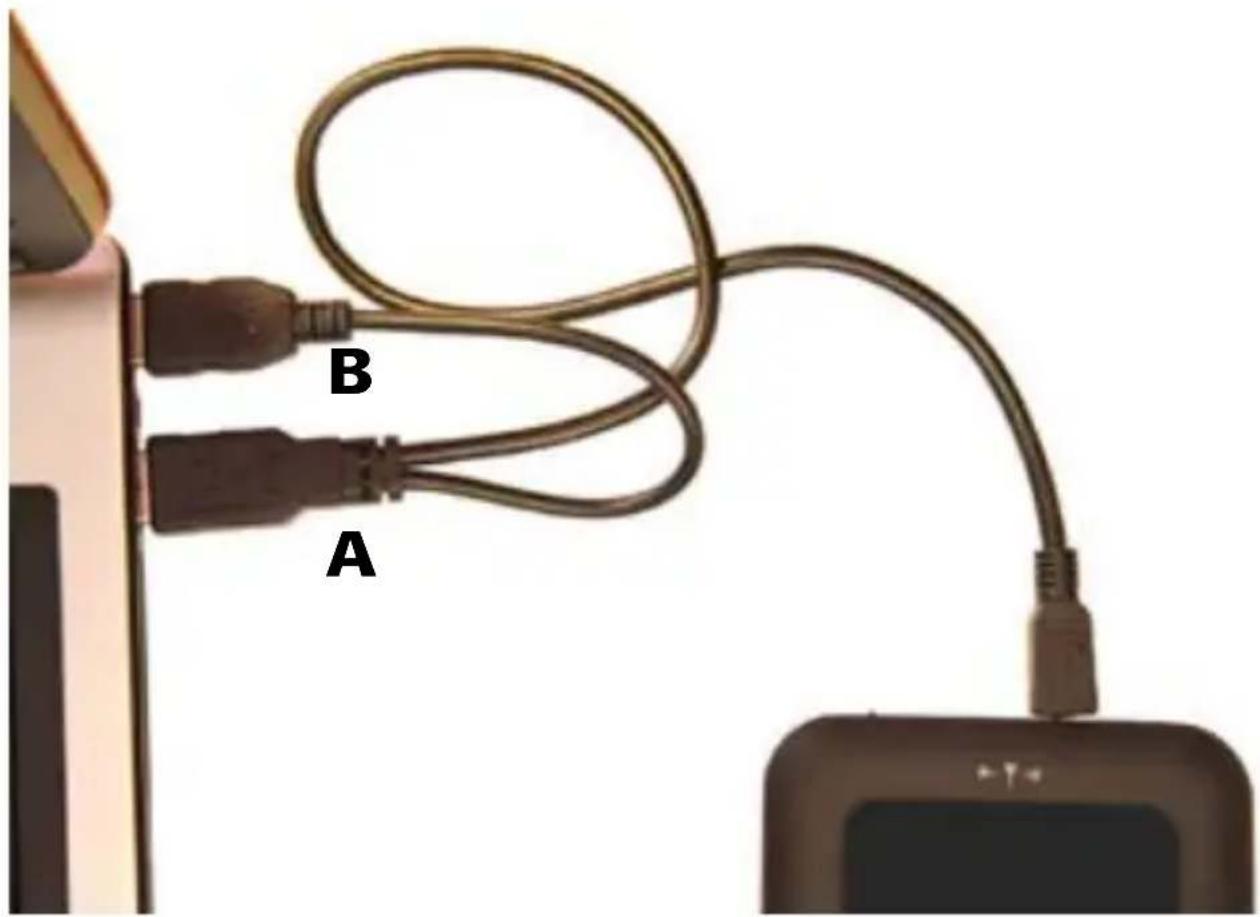

Anschluss an USB 2.0 Steckplatz
Verbinden Sie die Festplatte mit Ihrem PC durch das im Lieferumfang enthaltene USB-Kabel. Beachten Sie dabei, dass Sie den A-Stecker (siehe Bild) verwenden.

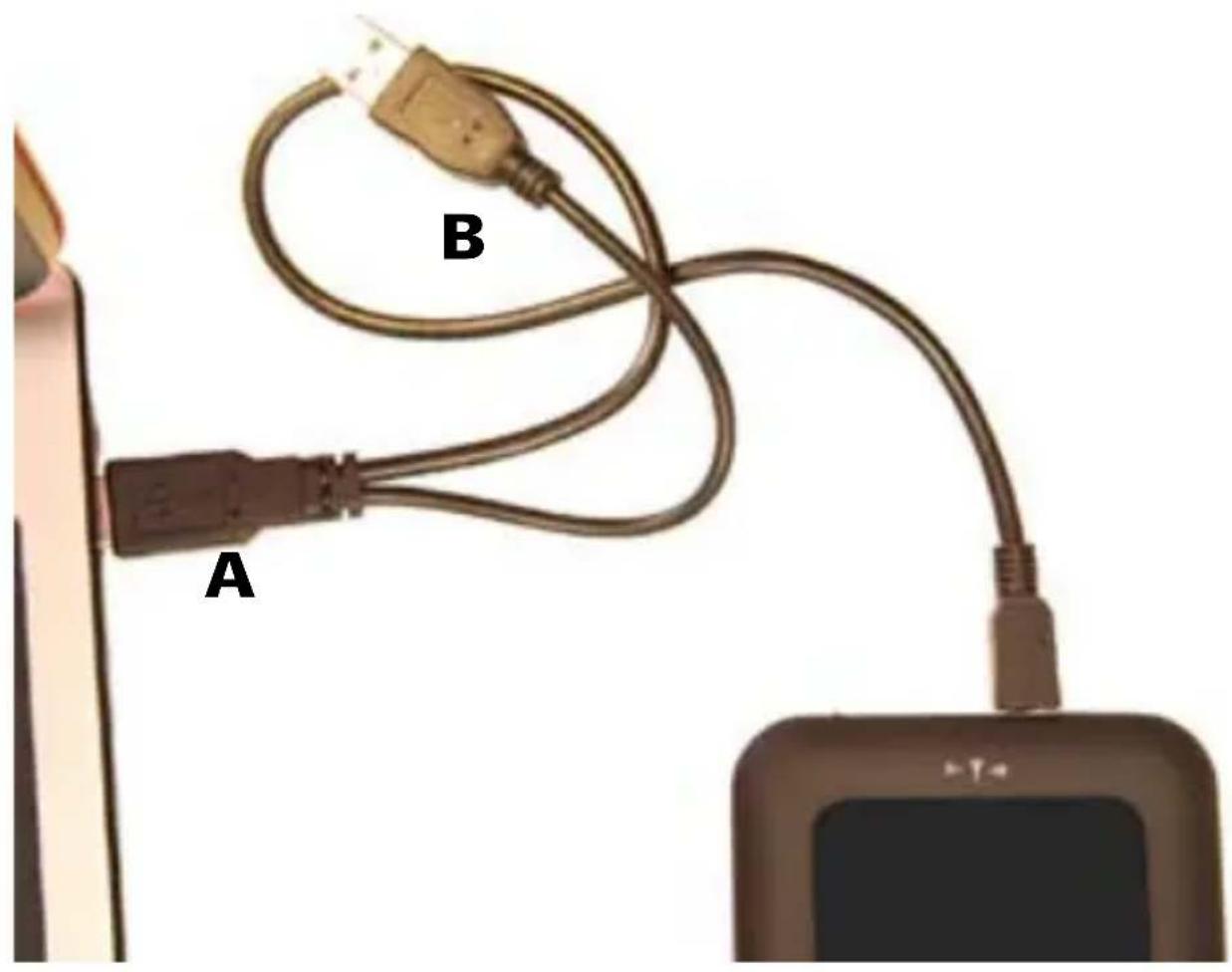

Anschluss an USB 1.1 Steckplatz
Verbinden Sie die Festplatte mit Ihrem PC durch das im Lieferumfang enthaltene USB-Kabel. Beachten Sie dabei, dass A- und B-Stecker angeschlossen sind (siehe Bild).
Hinweis: Die Festplatte wird erst vom System erkannt, wenn sie eingeschaltet und entsperrt ist. (siehe Kapitel: „Sperren und Entsperren der Festplatte“ - S. 8)
Einschalten der Festplatte
Schieben Sie den Schalthebel in Richtung „AN“. Zur Bestätigung leuchtet die Status-LED grün.
Sperren und Entsperren der Festplatte
Um unbefugten Zugriff auf Ihre sensiblen Dateien zu verhindern, ist die Festplatte immer gesperrt und muss für die Nutzung entsperrt werden.
Halten Sie einen der beiden beigelegten Schlüssel über das Empfangssymbol der Festplatte.
Die Festplatte ist entsperrt, wenn ein kurzes Tonsignal ertönt und die grüne LED „entsperrt“ aufleuchtet.
Anschließend wird sie automatisch vom System erkannt.
Sobald Sie die Festplatte vom System entfernen, ist sie sofort wieder gesperrt. Somit sind Ihre Dateien sofort wieder vor unbefugtem Zugriff geschützt.
Hinweis: Die Festplatte kann ebenfalls durch das erneute Anlegen des Schlüssels oder durch das Ausschalten der Festplatte gesperrt werden.
Partitionierung / Formatierung der Festplatte unter Windows
Es besteht die Möglichkeit, die Festplatte in eine oder mehrere Partitionen einzuteilen.
- Gehen Sie in die Systemsteuerung und klicken Sie „Verwaltung“ doppelt an.

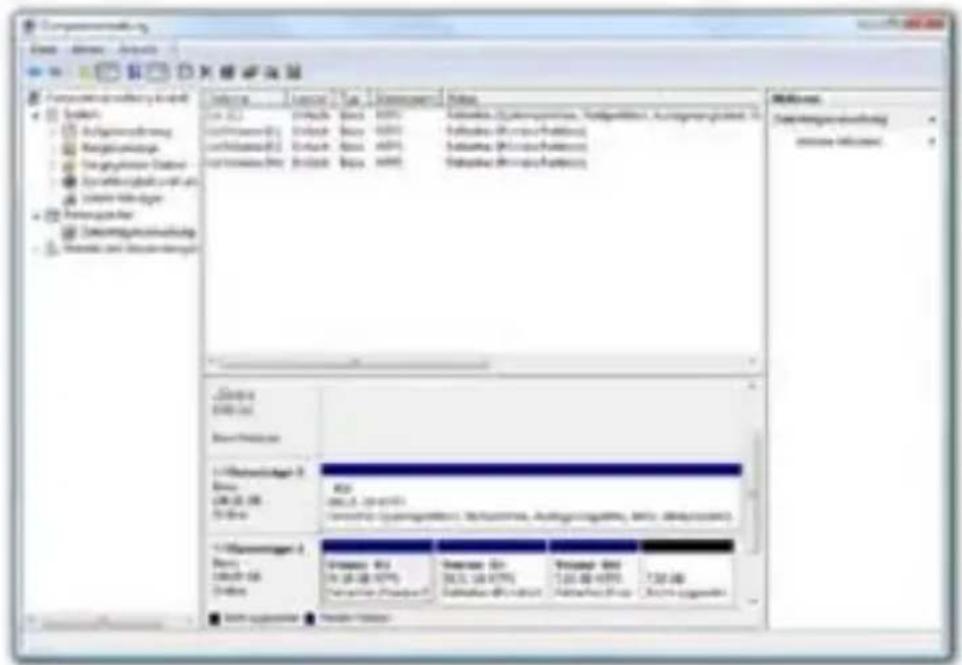

- Öffnen Sie die Computerverwaltung und wählen Sie „Datenträgerverwaltung“.
- Wählen Sie mit der Maus die externe Festplatte aus und öffnen Sie mit der rechten Maustaste das Kontextmenü.
- Um die Festplatte zu formatieren, wählen Sie den Menüpunkt „Formatieren“.
Hinweis: alle Daten werden unwiderruflich gelöscht und können nach der Formatierung nicht wiederhergestellt werden.
Um die Festplatte zu Partitionieren, wählen Sie den Punkt „Volumen verkleinern“ aus.
- Tragen Sie den gewünschten Speicherplatz (in MB) ein, um den die Partition verkleinert werden soll.
- Es wird jetzt ein nicht zugeordneter Bereich im Verwaltungsbildschirm angezeigt.
- Markieren Sie den nicht zugeordneten Bereich mit der Maus und öffnen Sie das Kontextmenü mit der rechten Maustaste und wählen Sie den Punkt „neues einfaches Volumen“.
Es öffnet sich jetzt der Partitionierungsassistent.
- Klicken Sie auf „Weiter“.

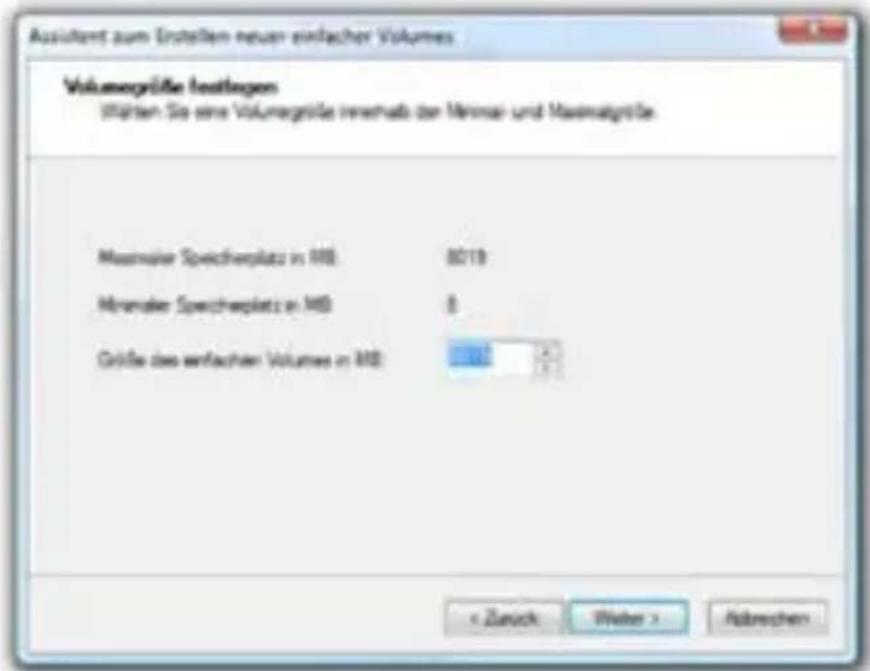

- Tragen Sie die gewünschte Größe der Partition in MB ein und klicken Sie dann auf „Weiter“.

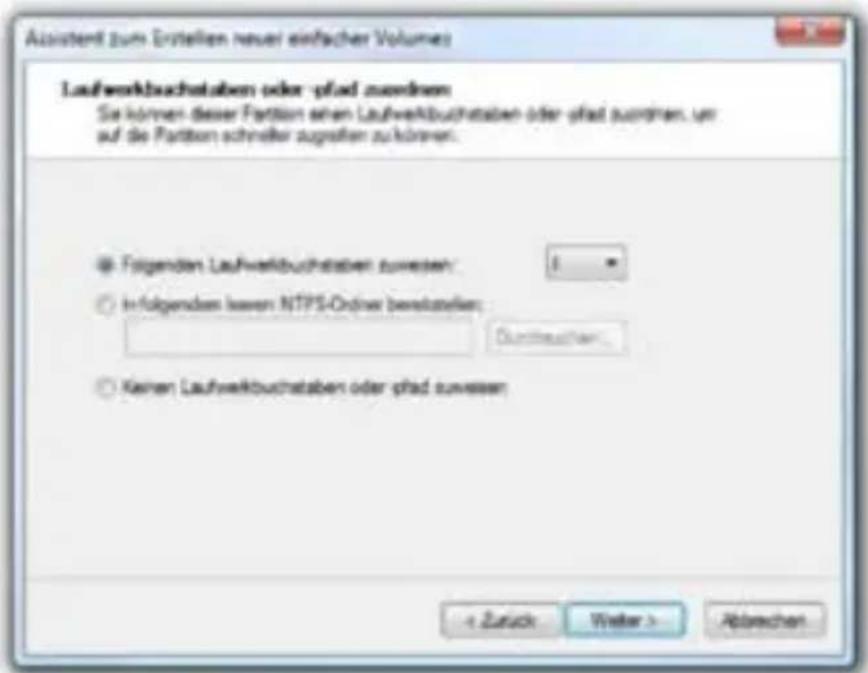

- Sie können der Partition einen Laufwerksbuchstaben zuweisen.
- Klicken Sie anschließend auf „Weiter“.

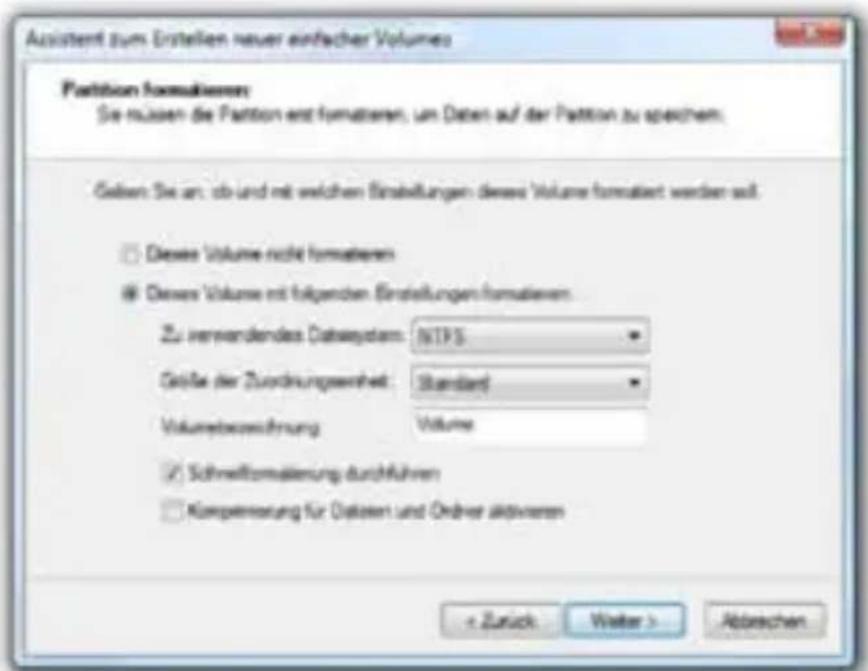

- Wählen Sie das gewünschte Dateisystem, die Art der Formatierung und klicken Sie auf „Weiter“.

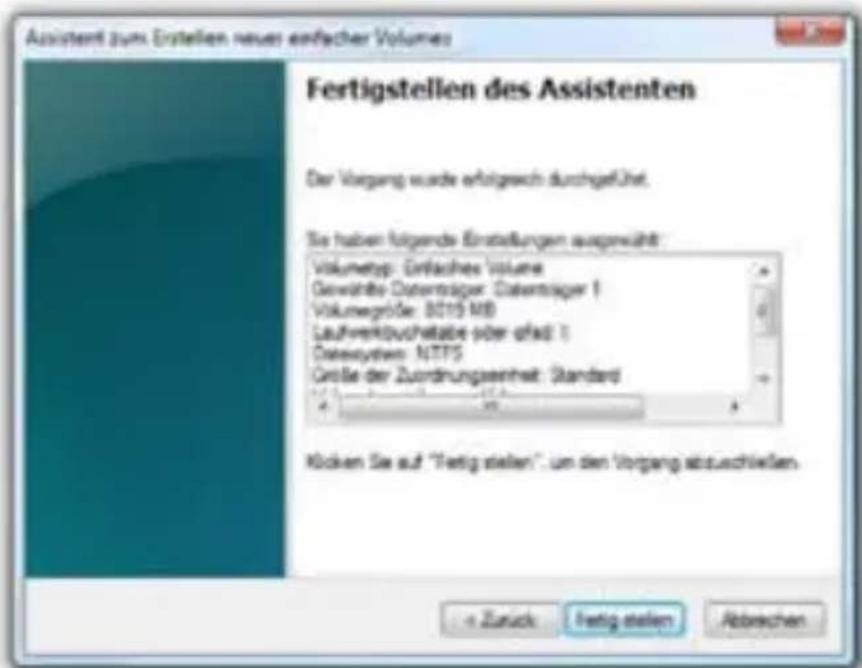

- Die Partitionierung wird nun abgeschlossen, bestätigen Sie diesen Vorgang indem Sie auf „Fertig stellen“ klicken.
Hinweis: Der neu partitionierte Bereich wird nun formatiert. Nach Abschluss der Formatierung wird die neue Partition automatisch vom System erkannt.
Partitionierung / Formatierung unter MAC OS X
Nachfolgend wird beschrieben, wie Sie das Datei-system und die Partitionsgröße ändern können.

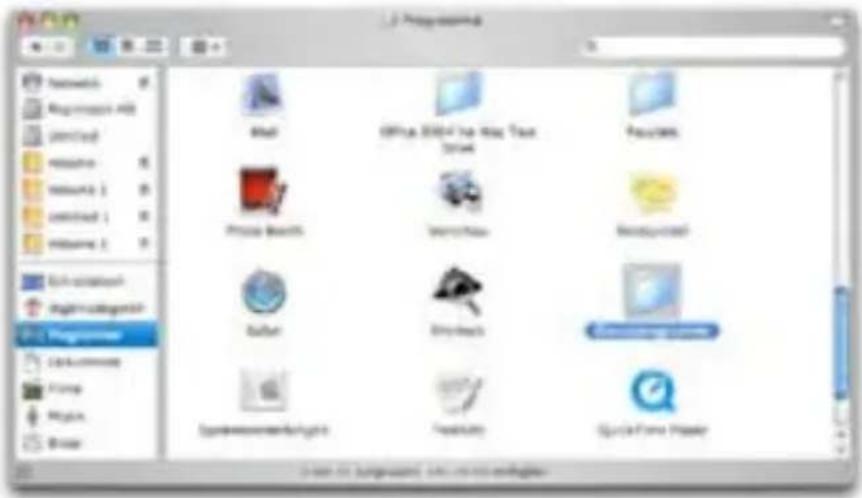

- Öffnen Sie unter „Programme“ den Punkt „Dienstprogramme“

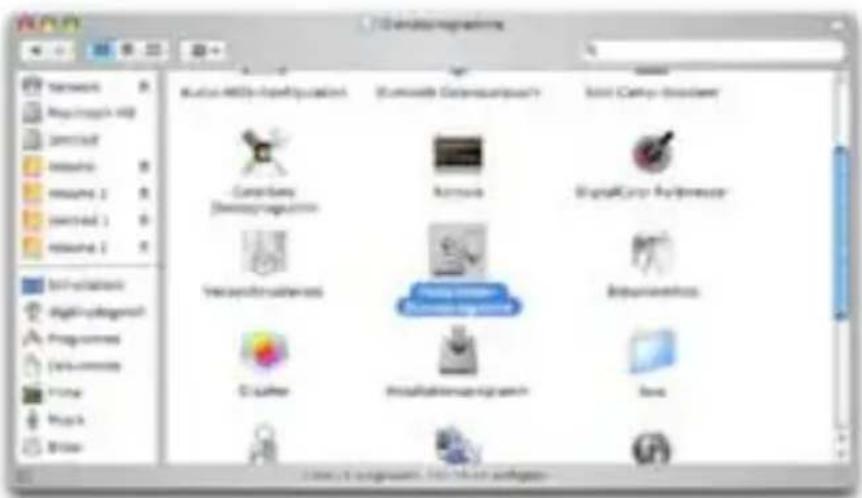

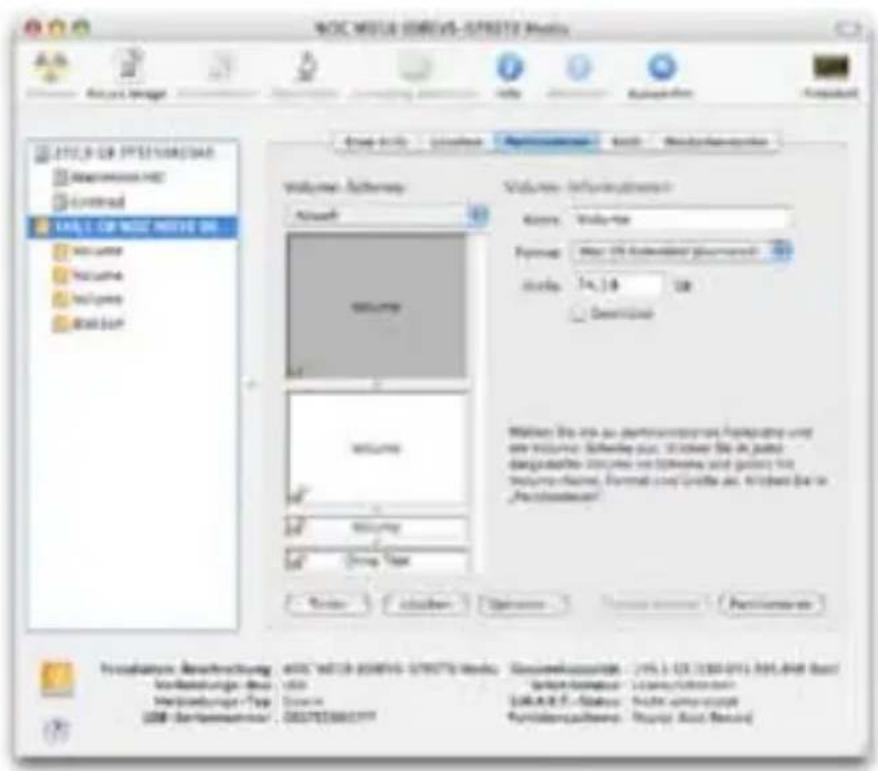

- Wählen Sie „Festplatten-Dienstprogramm“ aus.
- Wählen Sie anschließend aus der linken Laufwerksübersicht die externe Festplatte aus.

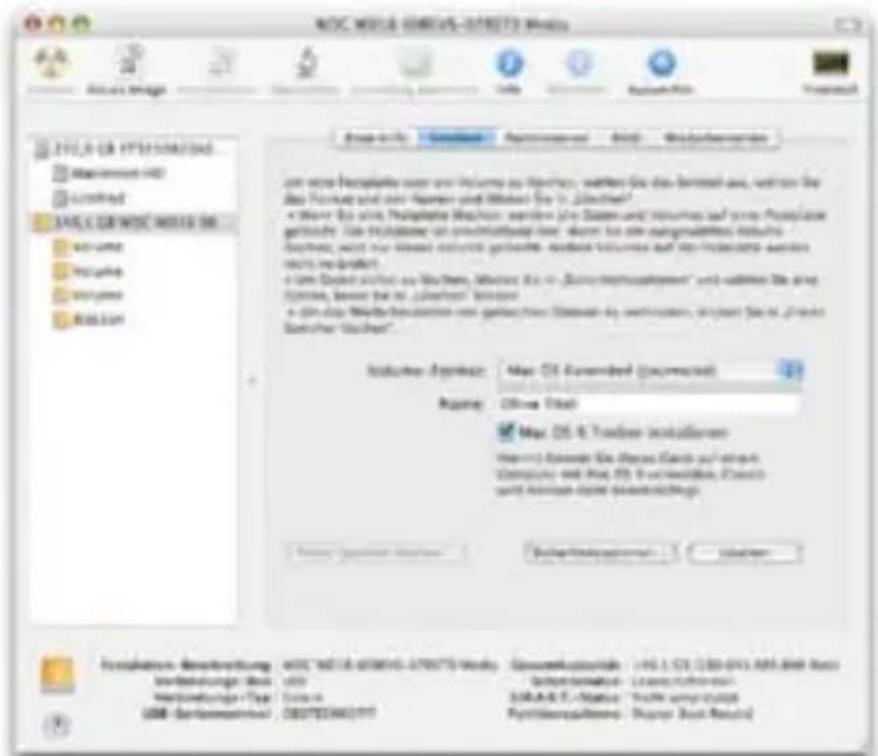

- Wählen Sie im Hauptregister die Option „Partitonieren“ aus.
- In diesem Menü können Sie die Partitions großen ändern, ganze Partitionen löschen oder neue Partitionen erstellen.
Partitionierung / Formatierung unter Linux
Es besteht die Möglichkeit, die Festplatte in mehrere Partitionen zu teilen. Die dazu nötige Vorgehensweise wird Ihnen hier auf der Basis von YaST von Suse Linux beschrieben. Dieser Vorgang ist unter anderen Linux Distributionen ähnlich.
- Öffnen Sie zuerst YaST. Sie werden ggf. dazu aufgefordert sich zu authentifizieren.

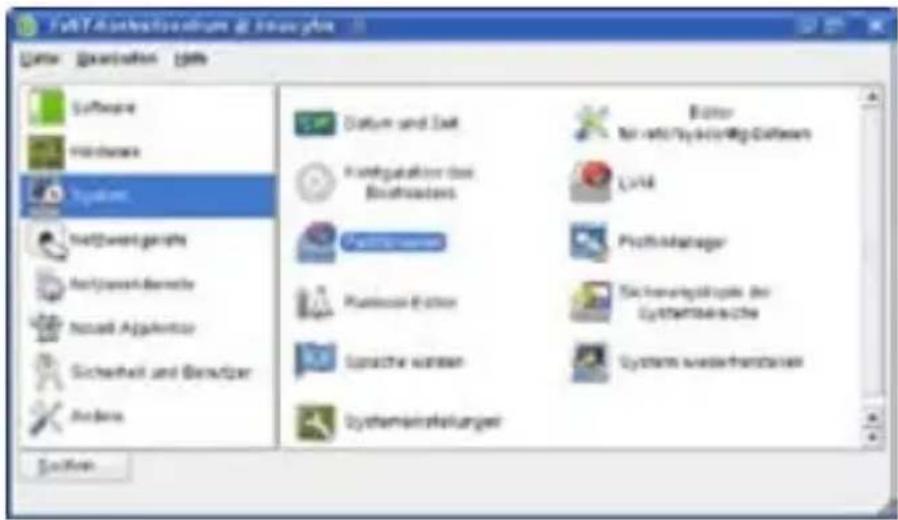

- Wählen Sie nun auf der linken Seite "System" und im rechten Feld „Partitionieren“ aus.
- Aus Sicherheitsgründen öffnet sich ein Fenstern und Sie werden gefragt, ob Sie mit der Partitionierung bereits vertraut sind. Bestätigen Sie diese Meldung mit „JA“.

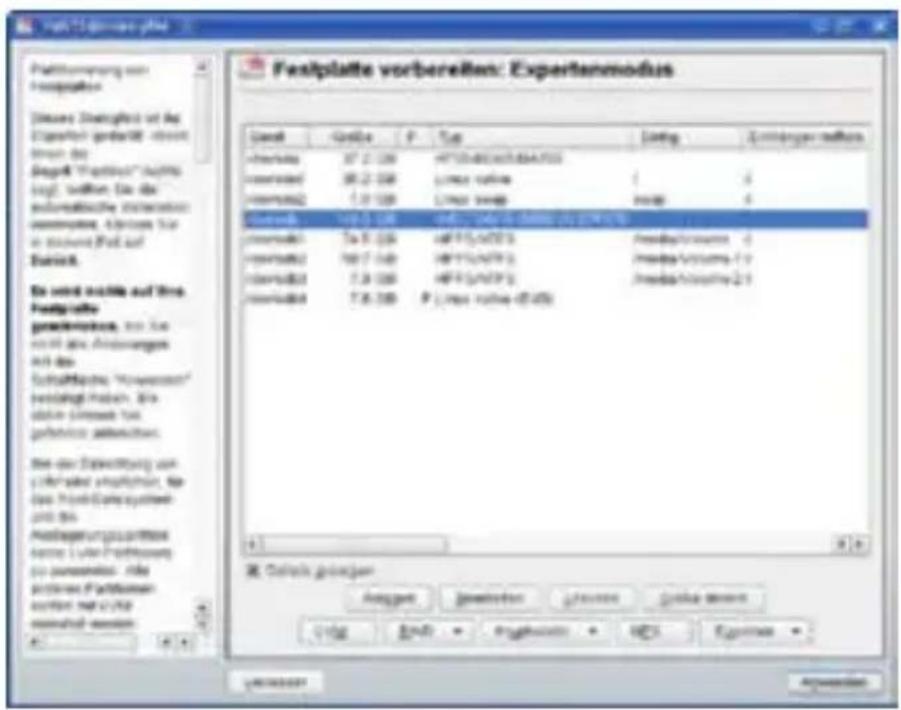

- Darauf folgend öffnet sich die Datenträger-tabelle Ihres Systemes.
- Hier können Sie den gewünschten Datenträger auswählen und ihn partitionieren oder bereits vorhandene Partionen bearbeiten bzw. löschen.
- Zum Löschen der standartmäßig vorhandenen NTFS-Partition wählen Sie diese mit dem Cursur aus und klicken anschließend auf „Löschen“.
- Sie werden vom System gefragt, ob Sie die Partition wirklich löschen wollen. Vergewissern Sie sich an diesem Punkt, dass Sie die richtige Partition ausgewählt haben und bestätigen Sie mit dem Klick auf „Ja“.
Hinweis: Beim Löschen der Partition werden auch alle auf der Partition befindlichen Dateien unwiderruflich gelöscht.
- Zum Erstellen einer neuen Partition auf dem freien Speicher des Datenträgers klicken Sie auf „Erstellen“.

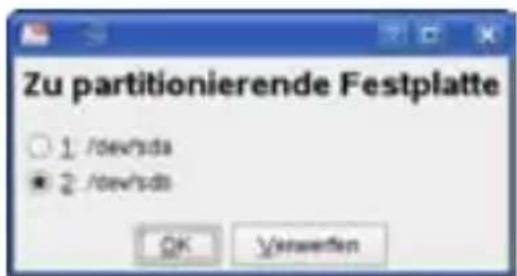

- Entscheiden Sie sich auf welchem Datenträger Sie eine neue Partition erstellen möchten.
- Im nächsten Schritt werden Sie nach der Art der Partition gefragt. Hierbei empfiehlt es sich, in den meisten Fällen die „Primäre Partition“ auszuwählen.

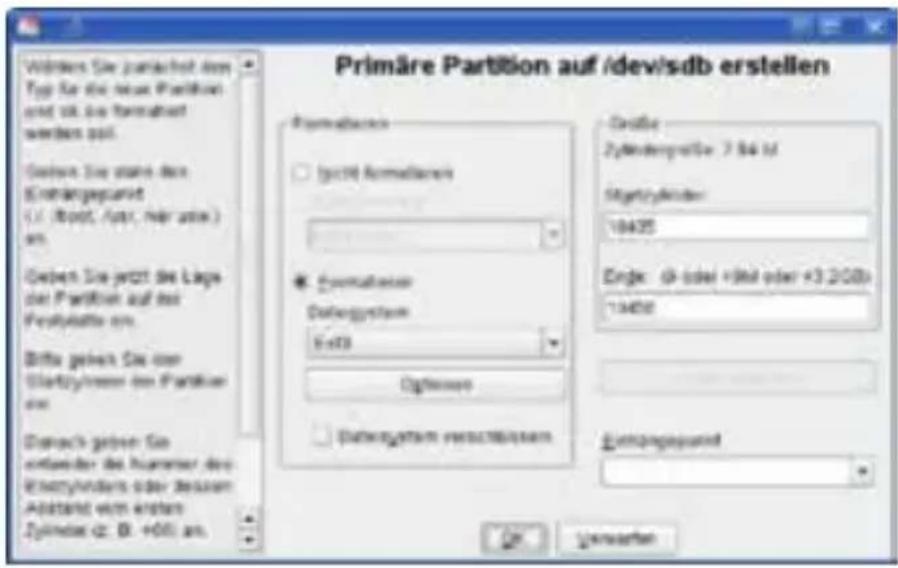

- In diesem Fenster legen Sie alle Merkmale für die Partition fest. So können Sie zwischen verschiedenen Dateisystemen wählen, die Größe bestimmen und bei Bedarf sogar den Einhängepunkt in Ihr Linux-System festlegen.
- Bestätigen Sie abschließend alle Ihre Angaben mit „OK“.
Hinweis: Es besteht hier auch die Möglichkeit die Festplatte zusätzlich zu verschlüsseln. Jedoch müssen Sie hierbei mit eventuellen Performance-Einschränkungen rechnen.
- Die Formatierung erfolgt ähnlich. Wählen Sie hierzu die gewünschte Partition aus und klicken Sie auf „Bearbeiten“
- Setzen Sie anschließend den Haken bei „Formatieren“ und wählen Sie ein passendes Dateisystem aus. Bestätigen Sie alle Angaben mit „OK“.
- Damit Ihre Änderungen wirksam werden, klicken Sie auf „Anwenden“.

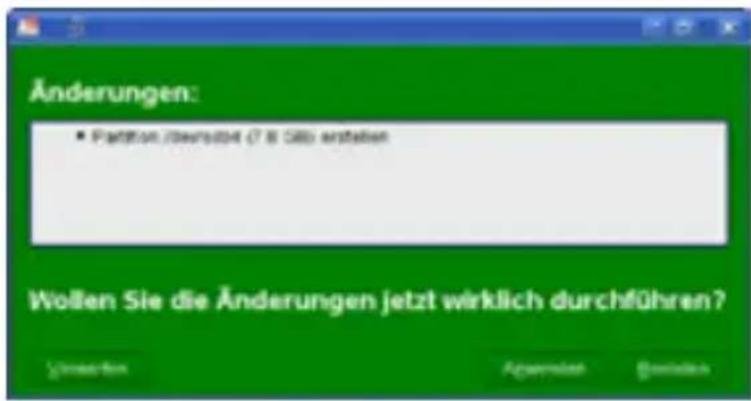

- In einem neuen Fenster werden alle Ihre Änderungen aufgelistet. Vergewissern Sie sich erneut, dass alle Änderungen genau Ihrem Wunsch entsprechen und bestätigen Sie Ihre Einstellungen indem Sie auf „Annehmen“ klicken.
Hinweis: Sollten Sie sich bei der Wahl des richtigen Dateisystems und der jeweiligen Partitionsgröße unsicher sein, empfiehlt es sich, die automatisch eingetragenen Werte zu übernehmen.
Das richtige Dateisystem
In der nachstehenden Tabelle sehen Sie die Kompatibilität zwischen den Betriebssystemen und den Dateisystem.
L - Lesen S - Schreiben X - Keine Kompatibilität
Mit Erweiterungsprogrammen kann man ggf. auch auf Dateisysteme lesen und schreiben, auf denen dies sonst nicht möglich ist.
Die DIGITTRADE Security Festplatte ist zu Zeitpunkt der Auslieferung bereits für Sie im NTFS-Dateisystem vorformatiert. In der vorherigen Tabelle sehen Sie die Kompatibilität von NTFS zu Ihrem Betriebssystem. Sollte NTFS nicht zu Ihre Betriebssystempassen, so müssen Sie die Festplatte erneut formatieren. (Siehe Kapitel: „Partitionieren / Formatieren“ - S. 10)
Für Windows nutzer empfehlen wir NTFS zu verwenden. Für Mac OS X ist HFS+ das leistungsstärkste Dateisystem und bei Linux sollten Sie EXT3 verwenden. Selbstverständlich ist es
auch möglich die DIGITTRADE Security Festplatte mit jedem anderen Dateisystem zu formatieren. Dies beeinflusst die Verschlüsselung der Daten nicht.
Wenn Sie die Festplatte unter verschiedenen Betriebssystemgruppen verwenden wollen, so empfehlen wir die Formatierung im FAT32-Dateisystem, da dieses von fast allen Betriebssystemengelesen und geschrieben werden kann. Jedoch gibt es hierbei Einschränkungen in der maximalen Datei- und Partitionsgröße. Des Weiteren gibt es auch leichte Performance-Unterschiede.
Technische Spezifikationen
Bus-Typ: S-ATA 150
Kapazität: 80 GB - 500 GB
Umdrehungen: 5400 UPM
Transferrate: USB 2.0 max 480 MBits/s USB 1.1 max 12 MBits/s
| Zugriffszeit: | 12 ms |
| Puffer: | 8192 KB |
| Akustische Geräuschentwicklung: | 24 dBA |
Die Umrechnung von Byte zu KByte, MByte und GByte erfolgt von Computern und Festplattenherstellern unterschiedlich. Festplattenhersteller
rechnen im metrischen Zahlensystem (1 kByte = 10^3 Byte = 1000 Byte) und Computer verwenden auf Grund ihrer Bauweise das Dualsystem (1 kByte = 2^10 Byte = 1024 Byte). Daraus ergeben sich folgende Unterschiede bei der Darstellung der Speicherkapazität:
| Festplattenhersteller | Computer |
| 80 GB 74,51 GB | |
| 160 GB 149,01 GB | |
| 250 GB 232,83 GB | |
| 320 GB 298,02 GB | |
| 500 GB 465,66 GB |
Es werden ausschließlich Festplatten von führenden Markenherstellen eingebaut.
RFID-Transponder
RFID (Radio Frequency Indentification) ist die Identifizierung mit Hilfe von elektromagnetischen Wellen. Ein RFID-System besteht aus einem Transponder, der sich an einem Gegenstand befindet und einem Lesegerät zum Auslesen der Transponderkennung.
3-fach Schutz
RFID-Zugriffskontrolle
Der RFID-Zugriff ist durch einen 128-Bit-Schlüssel nach Advanced Encryption Standard (AES) geschützt.
S.M.A.R.T.-Lock
Das Gehäuse der DIGITTRADE Security Festplatte nutzt die S.M.A.R.T.-Funktion der Festplatte und vergibt selbstständig ein ATA-Passwort. Dieser ATA-Kennwortschutz wird automatisch aktiv, sobald die Festplatte aus dem Gehäuse entfernt, ausgeschalten oder mittels RFID-Schlüssel gesperrt wurde. Die Deaktivierung des Passwortschutzes erfolgt gleichzeitig mit der Entsperrung der Festplatte durch den RFID-Schlüssel.
Datenverschlüsselung
Die Daten auf der Festplatte werden durch einen herstellereigenen Algorithmus verschlüsselt.
Datensicherheit und Haftungsausschluss
Wir empfehlen Ihnen die sich auf der DIGITTRADE Security Festplatte befindenden Daten regelmäßig auf anderen Speichermedien zusätzlich zu sichern. Dies schützt Sie vor einem vollständigen Datenverlust. Die DIGITTRADE GmbH haftet nicht für den Verlust von Daten, sowie für die dadurch entstehenden Kosten und Schäden.
Aufbewahrung der Schlüssel
Zum Lieferumfang der DIGITTRADE Security Festplatte gehören jeweils 2 Schlüssel zur Verschlüsselung der Daten mittels RFID. Die Entsperrung der Festplatte ist nur mit diesen Schlüsseln möglich. Bei Defekt oder Verlust eines Schlüssels setzen Sie sich bitte umgehend mit uns in Verbindung. Ein Ersatzschlüssel kann Ihnen danach kostenpflichtig zur Verfügung gestellt werden. Bitte bewahren Sie einen der beiden Schlüssel an einem sicheren Ort auf, da dieser für die Erstellung des Ersatzschlüssels benötigt wird.
Sollten beide Schlüssel nicht mehr vorhanden oder defekt sein, ist ein Nachbau der Schlüssel mit einem
deutlich höheren Aufwand verbunden.
Des Weiteren ist es notwendig, dass Sie uns Ihr vollständig ausgefülltes Besitzer-Zertifikat zukommen lassen. Nur mit diesem kann ein Missbrauch des Schlüsselnachbaus ausgeschlossen werden.
Bitte teilen Sie uns den Verlust bzw. Diebstahl Ihrer Festplatte unverzüglich mit. Dadurch kann der Nachbau der Schlüssel verhindert werden.
FAQ - häufig gestellte Fragen
Die Festplatte wird nicht vom System erkannt.
Bitte prüfen Sie, ob die Festplatte mit dem beigelegten Schlüssel entsperrt wurde und der Schalter an der Oberseite auf „AN“ gestellt ist. Prüfen Sie, ob das USB-Kabel richtig angeschlossen ist.
(Siehe Kapitel: „Anschluss an USB 2.0 / 1.1 Steckplatz“ - S. 5)
Ich kann keine Dateien auf die Festplatte schreiben.
Überprüfen Sie, ob die Festplatte mit dem richtigen Dateisystem für Ihr Betriebssystem formatiert wurde.
Das NFTS-Dateisystem kann nur von Windows-Nutzern verwendet werden.
(Siehe Kapitel: „Das richtige Dateisystem“ - S. 29)
Ich habe einen oder beide Schlüssel verloren.
Setzten Sie sich bitte umgehend mit unserem Support in Verbindung
Tel.: 0345 / 2317353
E-Mail: beratung@digittrade.de
Ausführliche Informationen finden Sie in unserem Support-Center auf www.digittrade.de.
Ihre Fragen beantworten wir gerne telefonisch unter 0345/2317353 oder per E-Mail beratung@digittrade.de
Hinweis zum Schutz und Erhalt der Umwelt
Gemäß der EG-Richtlinie dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden.
Zur Vermeidung der Verbreitung der enthaltenen Bausubstanzen in Ihrer Umgebung und zur Einsparung natürlicher Ressourcen bitten wir Sie, dieses Produkt nach Ablauf seiner Lebensdauer ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe abzugeben.
Dank dieser Maßnahmen können die Materialien Ihres Produktes umweltfreundlich wiederverwendet werden.
