BEDIENUNGSANLEITUNG TEM 3200 THORENS

User Manual Bedienungsanleitung

THORENS

THORENS

© 2006 Thorens Export Company AG, alle Rechte vorbehalten.

Bedienungsanleitungen und Handbücher sind urhebrrechtlich geschützt. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektronisches Medium oder maschinell lesbare Form im Ganzen oder in Teilen ohne vorherige Genehmigung von Thorens ist nicht gestattet.

Das Thorens Logo ist eine Marke der Thorens Holding AG. Die Verwendung des Logos für kommerzielle Zwecke ohne vorherige Genehmigung von Thorens kann einen Markenmissbrauch darstellen.

Thorens übernimmt keine Gewähr für die Richtigkeit des Inhalts dieser Bedienungsanleitung.

User Manual Bedienungsanleitung

English......4

Deutsch....15

THORENS

English

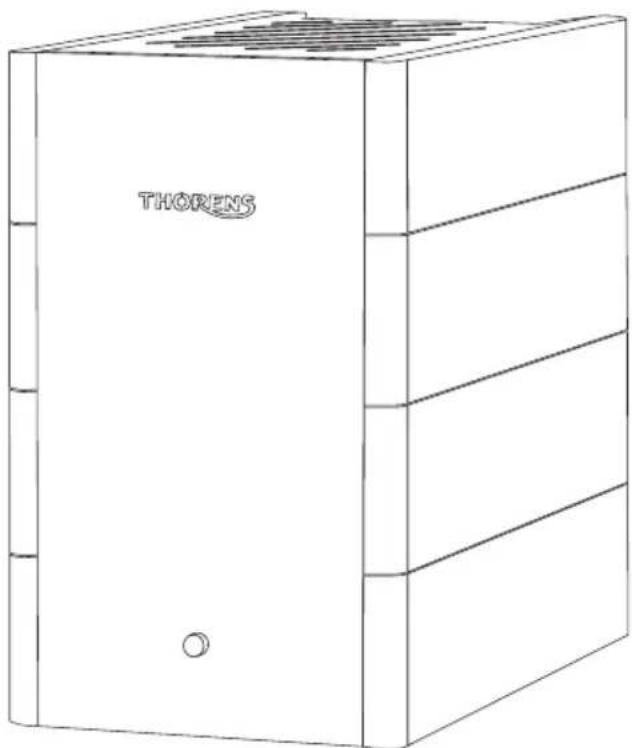

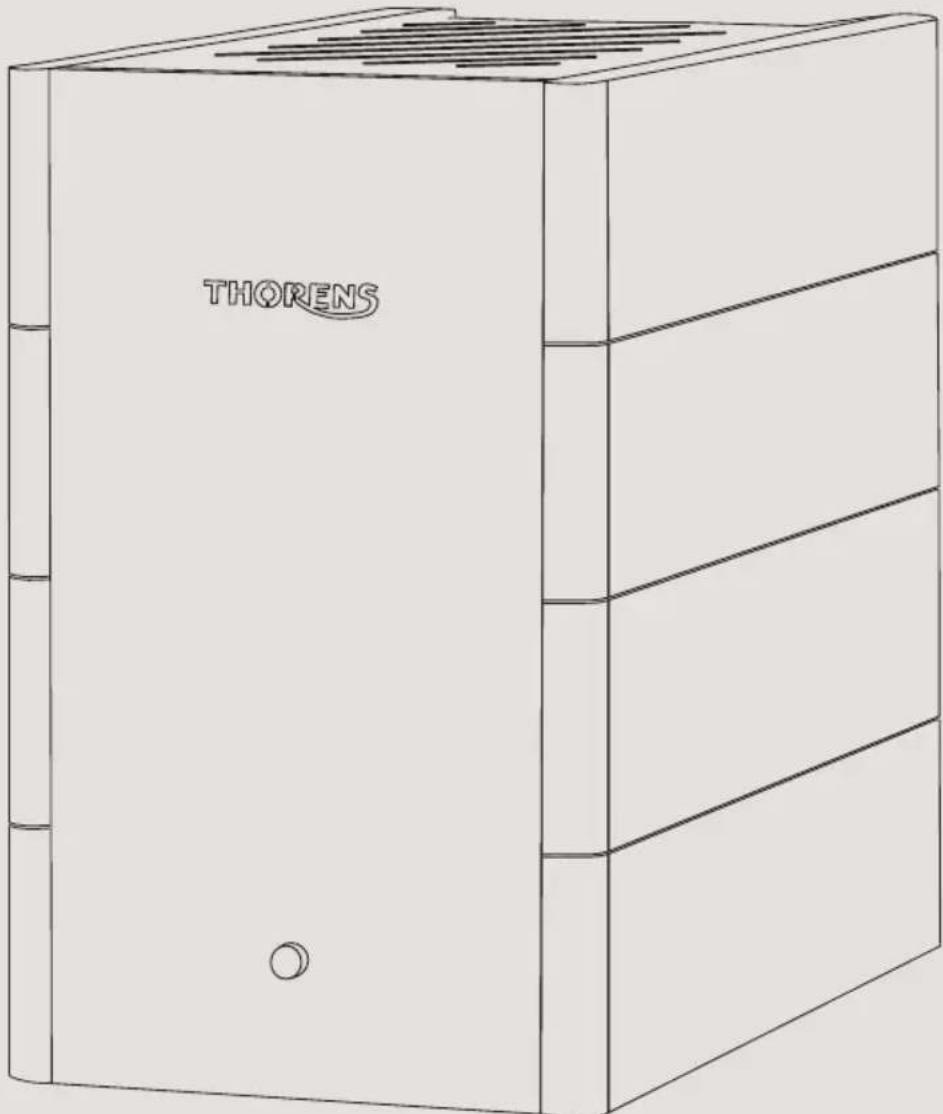

Herzlichen Glückwunsch zum Kauf Ihres Thorens TEM 3200!

Der Thorens TEM 3200 ist nach einem völlig neuen, revolutionären Konzept aufgebaut. Während herkömmliche Endstufen mit Komplementärtransistoren (n-Typ und p-Typ Transistoren) arbeiten, besitzt der TEM 3200 eine vollkommen symmetrische Schaltung, die ausschließlich mit extrem leistungsstarken n-Typ Transistoren arbeitet und damit eine bisher nicht für möglich gehaltene Klangtreue realisiert. Die im Eingangsteil eingesetzten Röhren bestimmen durch ihr Klangverhalten das Gesamtverhalten des TEM 3200. Er klingt deshalb wie eine Triodenröhre, hat aber die Leistung von großen Transistorendstufen.

Fertigung und Montage des TEM 3200 erfolgen ausschließlich in Deutschland - dies garantiert höchste Qualität, auch noch nach Jahren.

Bitte nehmen Sie sich einige Minuten Zeit, um diese Anleitung zu lesen. Sie enthält wichtige Hinweise, die Ihnen dabei helfen werden, das Gerät richtig anzuschließen und Beschädigungen zu vermeiden.

Inhalt

Sicherheitshinweise....16

Auspacken und Aufstellen....17

Anschluß des TEM 3200....18

Betrieb....21

Wartung und Pflege....22

Technische Daten....23

Problembehandlung....24

Kundenservice....25

Sicherheitshinweise

BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME LESEN!

Hochspannung Lebensgefahr!

Wir bestätigen, dass dieses Produkt den gültigen EG-Richtlinien zur Erlangung des CE-Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.

VORSICHT

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile.

WARNUNG

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unten weisenden Pfeil im gleichseitigen Dreieck warnt vor "gefährlicher Spannung" im Gehäuseinneren, deren Höhe für eine Gefährung von Personen durch einen Stromschlag ausreichend ist.

Das Ausrufungszeichen innerhalb des gleichseitigen Dreiecks macht auf wichtige Bedienungs- und Wartungsvhinweise in der beiliegenden Bedienungsanleitung aufmerksam.

WICHTIG: ENTSORGUNG VON ELEKTROGERÄTEN DURCH VERBRAUCHER IN PRIVATEN HAUSHALTEN IN DER EU

Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Emtsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit von Mensch und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erworben haben.

Auspacken und Aufstellen

Nehmen Sie den TEM 3200 vorsichtig aus der Verpackung. Die Innenverpackung besteht aus Schaumformteilen, die einen sicheren Transport gewährleisten. Wir empfehlen Ihnen daher die gesamte Verpackung aufzubewahren.

Der TEM 3200 wird immer paarweise geliefert: Ein Gerät für den linken und eines für den rechten Kanal. Die Einheiten werden in separaten Verpackungen geliefert. Sie unterscheiden sich durch eine entgegengesetzte Ausrichtung der Lüftungsöffnungen auf der Oberseite. Die Geräte sind jedoch technisch vollkommen identisch, so dass sie beliebig aufgestellt und angeschlossen werden können.

Lieferumfang: (je Einheit)

1 x Thorens TEM 3200
1 x landesspezifisches Netzkabel
1 x Cinchadapter

Stellen Sie den TEM 3200 auf einen festen, sicheren und ebenen Untergrund. Lassen Sie mindestens 10 cm Abstand zu allen Gegenständen hinter und über dem Gerät. Achten Sie unbedingt auf freie Luftzirkulation an der Unterseite des Gerätes.

Blockieren Sie niemals die Lüftungsschlitze auf (oder unter) dem Gehäuse und stellen Sie keine Gegenstände auf dieses.

Betreiben Sie den TEM 3200 niemals...

in der Nähe von Heizungen, Heizkörpern oder anderen Wärmequellen

an sehr kalten Orten

an Orten, die starkem Schmutzbefall, Staub, mechanischen Vibrationen oder schlechter Belüftung ausgesetzt sind

direkt neben Plattenspielern, da sonst im Plattenspieler Brummstörungen entstehen können.

Anschluß des TEM 3200

Der TEM 3200 ist ein Monoblock-Endverstärker, der entwickelt wurde, um die Signale eines Vorverstärkers (z.B. dem Thorens TEP 3800*) zu verstärken und damit einen passiven Lautsprecher anzutreiben.

*erhältlich ab 2006

Verwenden Sie keine Lautsprecher mit einer Impedanz von weniger als 2 Ohm! Wir empfehlen die Verwendung von Laut-sprechern mit einer Nennimpedanz von mindestens 4 Ohm.

Nehmen Sie sämtliche Anschlußarbeiten immer bei ausgeschalteter Endstufe vor.

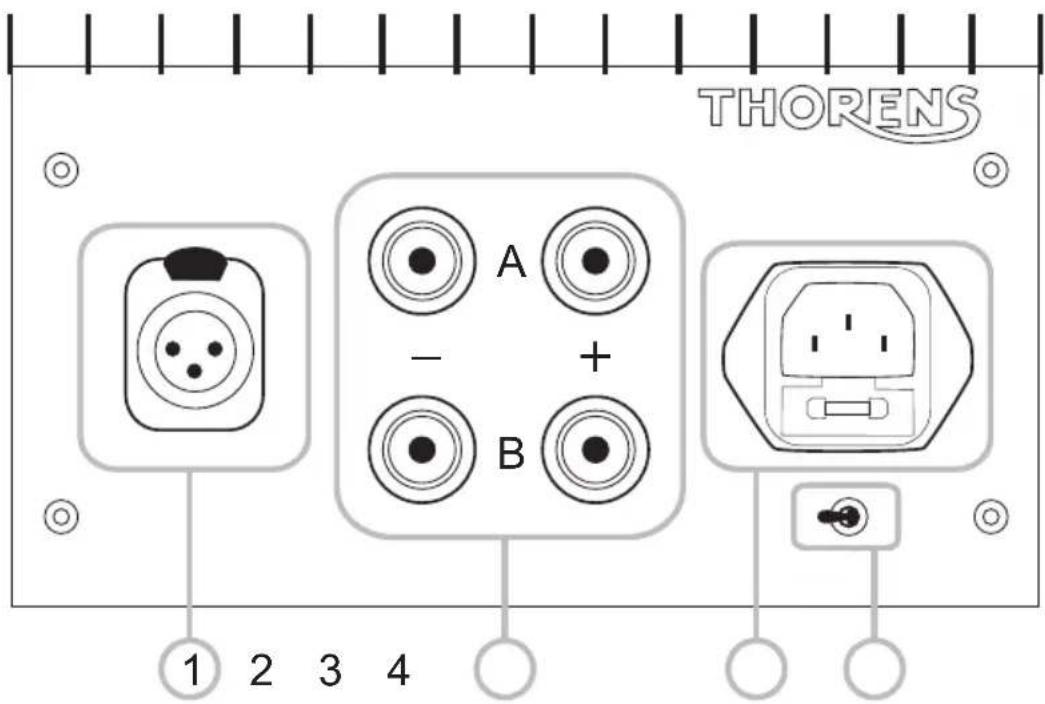

• Anschlüsse auf der Rückseite


THORENS 1 2 3 4

Audio Eingang ①

Da der TEM 3200 zu 100% symmetrisch aufgebaut ist, gibt es nur einen symmetrischen XLR-Eingang. Verbinden Sie diese Buchse mit der symmetrischen Ausgangsbuchse Ihres Vorverstärkers (Balanced Output). Achten Sie dabei auf folgende Steckerbelegung: (siehe nächste Seite)

Anschluß des TEM 3200

Pin Konfiguration:

Pin 1: Masse

Pin 2: Plus (nicht invertiertes Signal)

Pin 3: Minus (invertiertes Signal)

Verwenden Sie nie Kabel mit anderer Belegung!

Um den Stecker aus der Buchse zu ziehen, drücken Sie auf die La-sche am oberen Ende der Buchse.

Mit dem beiliegenden Cinchadapter können Sie auch unsymmetrische Quellen an den TEM 3200 anschließen. Setzen Sie dazu einfach den Adapter in den XLR Eingang ein und schließen Sie an diesen ein Cinchkabel an. Das Signal wird nun automatisch über einen sehr hochwertigen Übertrager im Gerät symmetriert.

Lautsprecher Ausgänge ②

Der TEM 3200 besitzt 4 hochwertige WBT-Ausgangsklemmen, so dass Sie Ihre Lautsprecher entweder mit Single-Wiring-, Bi-Wiring- oder zwei unterschiedlichen Kabeln verbinden können. Beide Aus -gänge sind gleichwertig.

Verbinden Sie den Pluspol des Lautsprechers (i.d.R. rot markiert) mit dem rot markierten Pluspol des TEM 3200, den Minuspol (i.d.R. weiß oder schwarz) mit dem weiß markierten Minuspol des TEM 3200.

Schrauben Sie hierzu die Anschlußklemmen auf und schieben Sie die abisolierten Enden der Kabel seitlich in die Schlitze. Schrauben Sie die Klemmen anschließend wieder zu. Alternativ können Sie zum Anschluß auch passende Kabelschuhe oder Bananenstecker verwenden, welche direkt von hinten eingesteckt werden können.

Vergewissern Sie sich nach dem Anschließen, dass die Kabel fest sitzen und auf keinen Fall einzelne Kabellitzen Plus- und Minuspol verbinden können!

Bitte beachten Sie beim Anschließen unbedingt die Hinweise auf der nächsten Seite!

Dieser Verstärker arbeitet an den Ausgängen erdfrei. Erden Sie darum niemals den Ausgang oder die Anschlußklemmen des Lautsprechers.

Verbinden Sie keinesfalls einen aktiven Subwoofer mit dem Ausgang des TEM 3200 und schließen Sie niemals die Ausgangsbuchsen kurz. Das Gerät wird in diesem Fall schwer beschädigt.

Netzanschluß ③

Stecken Sie das mitgelieferte 3-adrige Kaltgerätekabel in die Netz - anschlussbuchse auf der Rückseite des Geräts ein. Benutzen Sie dazu immer eine Wandsteckdose oder eine Steckdose einer Verlängerungsleiste. Verwenden Sie niemals den Anschluss an einem anderen HiFi-Gerät

Ziehen Sie den Netzstecker nur, wenn das Gerät zuvor ausgeschaltet wurde.

Benötigte Netzspannung

U.S.A. und Kanada....115-120 V

Europa, Australien und Asien....220-240 V

Japan....100 V

Leistungsaufnahme

Siehe Technische Daten oder Typenschild auf dem Gerät.

Bitte verwenden Sie niemals Verlängerungskabel oder Adapter, die für die Leistungsaufnahme des TEM 3200 nicht geeignet sind.

Betrieb

Helligkeit ④

Mithilfe des Light Schalters können Sie die Helligkeit des blau hinterleuchteten THORENS Schriftzugs auf der Frontplatte in zwei Stufen einstellen. Der Schriftzug leuchtet nur wenn der TEM 3200 eingeschaltet ist.

Bedienelemente (Frontseite)

Ein-/Ausschalter und Betriebsanzeige

Durch Drücken des Ein-/Ausschalters schalten Sie den TEM 3200 ein. Der blaue THORENS Schriftzug leuchtet auf. Durch erneutes Drücken schalten Sie das Gerät wieder aus.

Der TEM 3200 benötigt ungefähr zwei bis drei Minuten bis er vollständig hochgefahren und betriebsbereit ist!

Wichtiger Hinweis zum Dauerbetrieb

Dank der vollautomatischen Regelung sämtlicher Arbeitspunkte und der vollständigen DC-Kopplung aller Verstärkerstufen arbeitet der TEM 3200 schon nach wenigen Minuten Betriebszeit mit den optimalen Parametern. Es somit weder notwendig, noch empfehlenswert, den TEM 3200 ständig eingeschaltet zu lassen. Der Dauerbetrieb führt zu vorzeitigem Verschleiß der Bauteile (insbesondere der Röhren) und verkürzt damit die Lebensdauer des Geräts. Durch den erhöhten Stromverbrauch beim Dauerbetrieb wird zudem die Umwelt unnötig belastet.

Wartung und Pflege

Reinigung

Der TEM 3200 benötigt keine spezielle Pflege. Die Chromblende kann mithilfe eines Glasreinigers von Fingerabdrücken befreit und mit einem weichen, glatten Tuch nachpoliert werden. Die Seitenwangen können ebenfalls mit Glasreiniger und einem weichen Tuch abgerieben werden.

Verwenden Sie kein Benzin, Alkohol oder andere leichtflüchtige Substanzen zur Reinigung und achten Sie darauf, dass niemals Reinigungsflüssigkeit in das Innere des Geräts gelangt!

Röhrentausch

Die im TEM 3200 verwendeten long-life Röhren aus der Militärtechnik haben gewöhnlich eine Lebensdauer von über 20 Jahren. Gleichwohl sind im Falle eines Defekts oder einer Fehlfunktion Ersatzröhren verfügbar. Ebenso wie die im Gerät verbauten Röhren, werden auch diese von Hand ausgemessen und gepaart. Daher sind ausschließlich komplette Sets erhältlich. Weitere Informationen entnehmen Sie bitte den beiliegenden Service- und Garantiebedingungen.

Die im TEM 3200 eingesetzten Röhren dürfen nicht gegen ähnliche oder pin-kompatible Typen ausgetauscht werden, da hierdurch das Gerät zerstört werden kann!

HOCHSPANNUNG. ÖFFNEN SIE NIEMALS DAS GEHÄUSE. ES DROHT LEBENSGEFAHR!

Unauthorisiertes Öffnen des Gehäuses sowie Reparaturen und Modifikationen durch nicht authorisertes Personal, führen zum Verlust der Garantieansprüche.

Technische Daten

System

Endverstärker (Mono)

Ausgangsleistung

(je Kanal, beide Kanäle aktiv)

Dämpfungsfaktor (1 kHz, 8 Ohm)

500

Frequenzgang

200 W

20 - 20.000 Hz, +0 dB, -0,2 dB

1 W

5 - 100.000 Hz, +0 dB, -0,2 dB

Signalrauschabstand 200 W, 8 Ohm

über 110 dB

1 W, 8 Ohm

über 90 dB

Eingangsimpedanz

10 kOhm

Eingang

symmetrischer 3-Pin XLR Eingang

Pin 1: Masse, Pin 2: +, Pin 3: -

Netzteil

landesspezifisch

siehe Seite 20

Leistungsaufnahme

650 W im Betrieb

120 W im Leerlauf

kein Stand-by

Abmessungen (BxHxT)

225 × 370 × 370 mm

8,6×14,6×14,6“

Gewicht (netto)

28,0 kg (61,7 lbs)

Hergestellt in Deutschland

Technische Änderungen vorbehalten.

Problembehandlung

Problem: Der TEM 3200 schaltet plötzlich ab und der blaue THORENS Schriftzug am Gerät blinkt.

Ursache: Die Endstufe wurde stark überlastet. Die integrierte Schutzschaltung hat das Gerät zur Sicherheit abgeschaltet um Beschädigungen zu vermeiden.

Gehen Sie wie folgt vor: Schalten Sie die Endstufe mittels des Ein-/Ausschalters (Power) aus und beseitigen Sie die Ursache der Überlastung.

Mögliche Ursachen könnten ein zu großes Eingangssignal (z.B. voll aufgedrehter Laustärkeregler am Vorverstärker) oder ein Kurzschluß, bzw. eine versehentliche Erdung an den Lautsprecherausgängen (Seite 18, Nr. 2) sein. Die Endstufe schaltet sich darüber hinaus auch bei einer kurzzeitigen Unterbrechung der Netzspannung ab.

Warten Sie in jedem Fall mindestens eine Minute bevor Sie den TEM 3200 wieder einschalten.

Sollte die Schutzschaltung unmittelbar wieder eingreifen, schalten Sie das Gerät aus und kontaktieren Sie Ihren Fachhändler.

Problem: Der TEM 3200 fährt nicht hoch, bzw. es vergeht sehr viel Zeit bis das Gerät betriebsbereit ist.

Ursache: Um ein langes Röhrenleben zu gewährleisten, ist der TEM 3200 mit einer Soft-Start Funktion ausgerüstet. Diese fährt die Röhrenheizung und -spannung sehr langsam hoch und führt während dessen mehrere Parametertests durch, erst wenn alle Test mit positivem Ergebnis durchgeführt wurde, werden die Ausgänge freigeschaltet. Dieser Prozess kann insgesamt zwei bis drei Minuten dauern.

Sollte das Gerät auch lange nach dieser Zeit nicht hochgefahren sein, prüfen Sie, ob möglicherweise die Schutzschaltung aktiviert wurde (siehe oben). Andernfalls kontaktieren Sie bitte Ihren Fachhändler.

Problembehandlung

Problem: Ein Gegenstand oder Flüssigkeit ist in das Gehäuse des TEM 3200 gelangt.

Gehen Sie wie folgt vor: Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Kontaktieren Sie Ihren Fachhändler.

Wenden Sie sich im Falle eines Defekts oder einer Fehlfunktion des Verstärkers bitte an Ihren Fachhändler oder Vertrieb. Versuchen Sie keinesfalls das Gerät selbst zu reparieren!

Kundenservice

Ihr Fachhändler oder Vertrieb sind jederzeit kompetente Ansprech - partner, die Ihnen bei sämtlichen Fragen rund um Ihr Thorens Produkt gerne zur Verfügung stehen.

Sie können Thorens auch direkt kontaktieren:

Thorens Export Company AG Im Huebel 1, CH-4304 Giebenach, Schweiz www.thorens.com, [e-mail]

Bitte kontaktieren Sie im Garantiefall immer zuerst Ihren Fach händler oder Vertrieb!

Weitergehende Service Informationen

www.thorens.com/de
