BEDIENUNGSANLEITUNG TEP 302 THORENS
© 2006 Thorens Export Company AG, alle Rechte vorbehalten.
Bedienungsanleitungen und Handbücher sind urhebrrechtlich geschützt. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektronisches Medium oder maschinell lesbare Form im Ganzen oder in Teilen ohne vorherige Genehmigung von Thorens ist nicht gestattet.
Das Thorens Logo ist eine Marke der Thorens Holding AG. Die Verwendung des Logos für kommerzielle Zwecke ohne vorherige Genehmigung von Thorens kann einen Markenmissbrauch darstellen.
Thorens übernimmt keine Gewähr für die Richtigkeit des Inhalts dieser Bedienungsanleitung.
User Manual Bedienungsanleitung
English......4
Deutsch....17

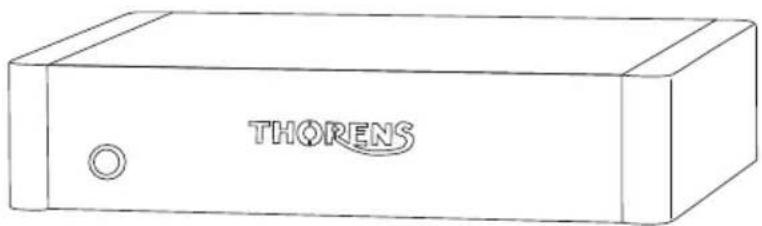

Herzlichen Glückwunsch zum Kauf Ihres Thorens TEP 302!
Der TEP 302 dient zur Verstärkung und RIAA-Entzerrung von Plat - tenspielersignalen. Der Ausgang des Geräts kann an einen Hochpe- geleingang eines beliebigen Vor- oder Vollverstärkers angeschlossen werden.
Fertigung und Montage des TEM 3200 erfolgen ausschließlich in Deutschland - dies garantiert höchste Qualität, auch noch nach Jahren.
Verständlicherweise wollen Sie möglichst sofort mit dem Musikhören loslegen. Bitte nehmen Sie sich jedoch einige Minuten Zeit, um diese Anleitung zu lesen. Sie enthält wichtige Hinweise, die Ihnen dabei helfen werden, das Gerät richtig anzuschließen und Beschädigungen zu vermeiden. Sollten Sie noch Fragen haben, die hier nicht beantwortet werden, können Sie sich gerne an uns wenden.
Inhalt
Sicherheitshinweise....19
Aufstellung......20
Anschluß....21
Konfiguration....23
Betrieb....26
Wartung und Pflege....27
Technische Daten....28
Kundenservice....29
Sicherheitshinweise
BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME LESEN!
Niemals das Netzteil öffnen!
Wir bestätigen, dass dieses Produkt den gültigen EG-Richtlinien zur Erlangung des CE-Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen.
VORSICHT
Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile.
WARNUNG
UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLAGES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.
ERLÄUTERUNG DER GRAFISCHEN SYMBOLE
Das Blitz-Symbol mit dem nach unten weisenden Pfeil im gleichseitigen Dreieck warnt vor "gefährlicher Spannung" im Gehäuseinneren, deren Höhe für eine Gefährung von Personen durch einen Stromschlag ausreichend ist.
Das Ausrufungszeichen innerhalb des gleichseitigen Dreiecks macht auf wichtige Bedienungs- und Wartungsvhinweise in der beiliegenden Bedienungsanleitung aufmerksam.
WICHTIG: ENTSORGUNG VON ELEKTROGERÄTEN DURCH VERBRAUCHER IN PRIVATEN HAUSHALTEN IN DER EU
Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Es obliegt daher Ihrer Verantwortung, das Gerät an einer entsprechenden Stelle für die Emtsorgung oder Wiederverwertung von Elektrogeräten aller Art abzugeben (z.B. ein Werkstoffhof). Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit von Mensch und Umwelt darstellt. Weitere Informationen darüber, wo Sie alte Elektrogeräte zum Recyceln abgeben können, erhalten Sie bei den örtlichen Behörden, Werkstoffhöfen oder dort, wo Sie das Gerät erworben haben.
Aufstellung
Entnehmen Sie den TEP 302 der Verpackung und stellen Sie ihn auf einem ebenen Untergrund in der Nähe des Plattenspielers auf. Die Innenverpackung besteht aus Schaumformteilen, die einen sicheren Transport gewährleisten. Wir empfehlen Ihnen daher die gesamte Verpackung aufzubewahren.
Bitte prüfen Sie zunächst den Inhalt Ihrer Verpackung:
Lieferumfang:
1 x Thorens TEP 302
1 x Netzeil
1 x Netzkabel
1 x Cinchkabel
Betreiben Sie den TEP 302 niemals...
in der Nähe von Heizungen, Heizkörpern oder anderen Wärmequellen
an sehr kalten Orten
an Orten, die starkem Schmutzbefall, Staub, mechanischen Vibrationen oder schlechter Belüftung ausgesetzt sind
Anschluß

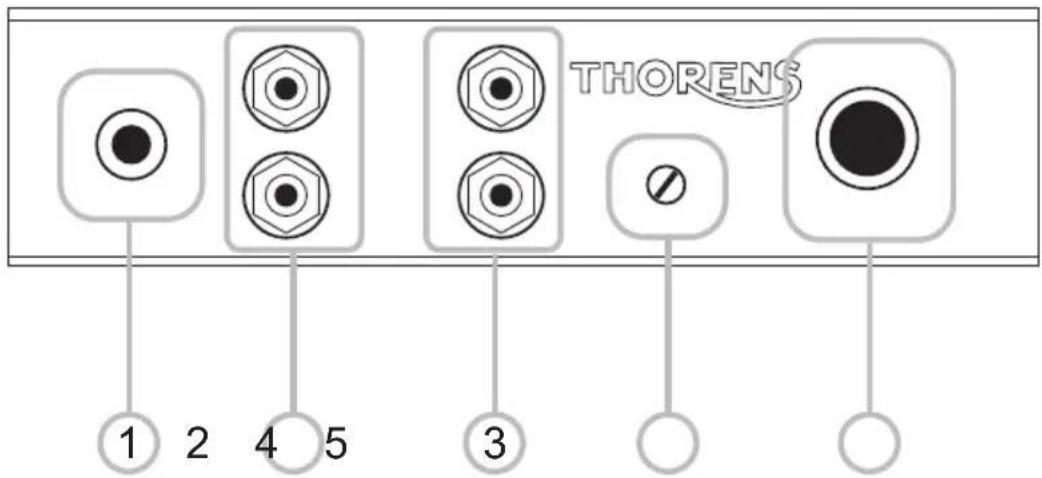

● Anschlüsse auf der Rückseite
Verbinden Sie das externen Netzteil des TEP 302 mittels des beiliegenden Netzkabels mit dem Stromnetz. Verbinden Sie das Netzteil mit dem Netzanschluß des TEP 302 ⑤.
Achten Sie darauf, dass der TEP 302 ausgeschaltet ist, bevor Sie weitere Anschlussarbeiten vornehmen!
Ziehen Sie den Netzstecker nur, wenn das Gerät zuvor ausgeschaltet wurde.
Benötigte Netzspannung
U.S.A. und Kanada....115-120 V
Europa, Australien und Asien....220-240 V
Japan....100 V
Leistungsaufnahme
Siehe Technische Daten oder Typenschild auf dem Gerät.
Anschluß
Audio Eingang ②
Verbinden Sie den Eingang ② des TEP 302 mit dem Ausgang Ihres Plattenspielers (Verwenden Sie das Cinchkabel des Plattenspielers).
Audio Ausgang ③
Verbinden Sie mithilfe des beiliegenden Cinchkabels den Ausgang ③ des TEP 302 mit einem Hochpegeleingang (CD, Tuner, Tape, Aux, etc.) Ihres Vor- oder Vollverstärkers.
Verbinden Sie den TEP 302 keinesfalls mit dem Phonoeingang eines Verstärkers. Starke Verzer - rungen und ein extrem hoher Pegel könnten Ihre Lautsprecher beschädigen!
Achten Sie beim Anschluß von Cinchkabeln stets darauf, nicht die Kanäle zu vertauschen!
Erdung ①
Bitte überprüfen Sie nun, ob der TEP 302 geerdet werden muss: Drehen Sie den Lautstärkeregler an Ihrem Verstärker auf 0 und schalten Sie ihn ab. Schalten Sie nun zunächst den TEP 302 und danach Ihren Verstärker ein. Wenn Sie ein Brummen über Ihre Lautsprecher hören, schalten Sie den Verstärker wieder aus und verbinden Sie die Erdungsbuchse ① des TEP 302 mit dem Erdungskabel Ihres Plattenspielers (dies ist bei Thorens Plattenspielern nicht notwendig).
Sollte danach noch ein Brummen über die Lautsprecher zu vernehmen sein, so rührt dies wahrscheinlich von Einstreuungen durch Netz-, CD- oder DVD-Spielerkabel her. Versuchen Sie den TEP 302 und das Plattenspielerkabel möglichst weit weg von diesen Kabeln aufzustellen oder die Kabel anders zu verlegen. Die beste Abschirmung gegenüber Einstreuungen ist Abstand.
Hinweis: Beim Aufsetzen der Nadel kann es trotz korrekter Erdung kurzzeitig zu einem Aufsetzknacks kommen!
Konfiguration
Anpassung an das Tonabnehmersystem
Es gibt zwei unterschiedliche Arten von Tonabnehmersystemen, die sogenannten MM- (Moving Magnet) und die MC- (Moving Coil) Systeme. Beim MM-System bewegt sich der auf der Tonabnehmernadel befestigte Magnet in einer Spule und induziert dadurch eine der Auslenkung proportionale Spannung. Beim MC-System sind kleine Spulen auf die Nadel gewickelt und der Magnet ist um sie herum angeordnet. Dementsprechend haben reine MM-Systeme immer eine höhere Ausgangsspannung als MC-Systeme, da hier die Spulen klein sein müssen, um nicht die Nadelmasse unnötig zu erhöhen. MM-Systeme haben typischerweise Ausgangsspannungen von mehreren mVolt während MC-Systeme oft nur 100 μVolt haben. Natürlich gibt es auch Mischtypen, die als High-Output MC-Systeme bezeichnet werden und bis zu 2,5 mVolt Ausgangsspannung erzeugen.
Aufgrund der feineren Abtastung haben sich heutzutage im hochwertigen Bereich MC-Systeme auf breiter Front durchgesetzt. Es gibt aber auch immer noch hervorragende MM-Systeme.

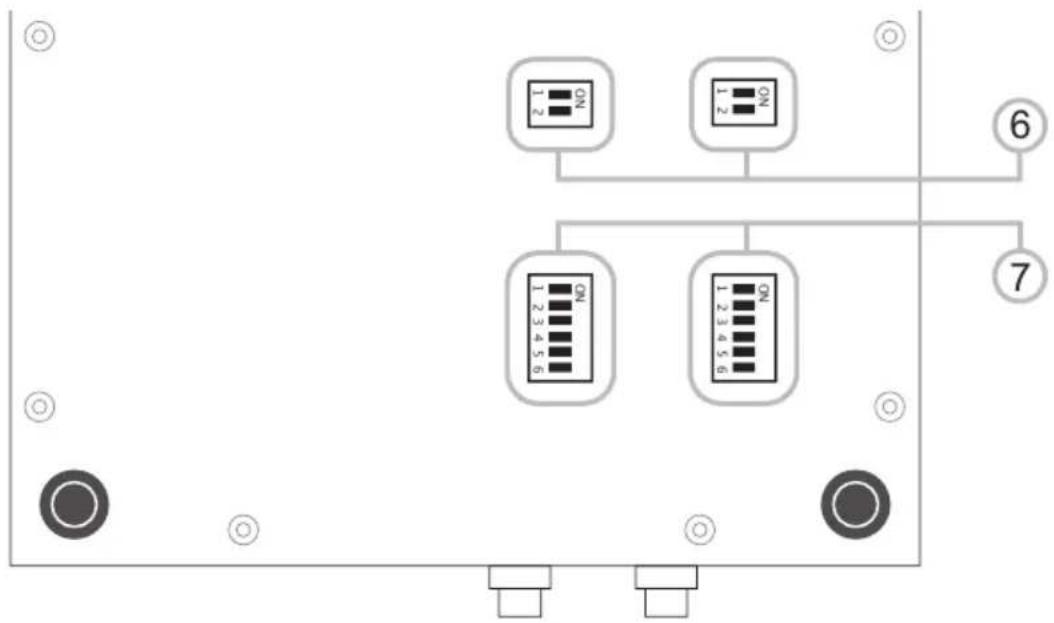

Der TEP 302 arbeitet mit beiden Systemtypen. Diese erfordern jedoch unterschiedliche Verstärkung und Feinanpassung (über eine Kapazität, bzw. einen Widerstand). Hierzu befinden sich vier Einstelleinheiten auf der Unterseite des TEP 302 (jeweils zwei pro Kanal – links: linker Kanal, rechts: rechter Kanal):
Sie müssen die nachfolgenden Einstellungen nur einmal vor - nehmen. Nur bei einem Wechsel des Tonabnehmersystems muss der TEP 302 neu eingestellt werden.
Achten Sie darauf, beide Kanäle identisch zu konfigurieren!
Stellen Sie zunächst die Einstelleinheiten ^⑥ auf MC oder MM, je nachdem, ob Sie ein MC- oder ein MM-System verwenden (bei High-Output MC-Systemen empfiehlt sich zumeist die Einstellung MM).
Beide Schalter auf On: MC Beide Schalter auf Off: MM
Abhängig von der gewählten Einstellung, können Sie nun noch eine Feinanpassung vornehmen. Viele Hersteller von Tonabnehmersystemen geben hierzu oftmals keine Empfehlung ab, so dass Sie die Einstellungen nach Ihrem subjektiven Empfinden selbst bewerten müssen (Diese Einstellungen können während des Hörens vorgenommen werden).
Anpassung für MM-Systeme
Eingangsimpedanz: 47 kOhm
Eingangskapazität: 15 pF
Sie können nun mittels der Schalter1 und 2 (Einstelleinheiten ⑦) eine Anpassungskapazität zuschalten. Die möglichen Werte und Einstellungen zeigt die untenstehende Tabelle.
Wertetabelle Kapazität
| Schalterstellung „ON“ Kapazität | |
| keiner 15 pF | |
| 1 115 pF | |
| 2 235 pF | |
| 1+2 350 pF |
Konfiguration
Anpassung für MC-Systeme
Eingangsimpedanz: 1000 Ohm
Eingangskapazität: 15 pF
Die Eingangskapazität bleibt unverändert. Die Eingangsimpedanz kann mittels der Schalter 3 - 6 (Einstelleinheiten ⑦) angepasst werden. Die Anpassungswiderstände werden parallel geschaltet, der höchste Wert ist somit 1000 Ohm (keine Widerstände zugeschaltet), der niedrigste 99 Ohm (alle Widerstände zugeschaltet).
So finden Sie die optimalen Einstellungen:
Hören Sie Ihre Lieblingsplatte mit dem höchsten Widerstand, dann mit dem niedrigsten und schließlich mit ca. 600 Ohm. Die klanglich beste Stellung können Sie nun noch durch Feinjustage genauer einstellen. Die Einstellung der Werte entnehmen können Sie der untenstehenden Tabelle entnehmen.
Achten Sie darauf, beide Kanäle identisch zu konfigurieren!
Wertetabelle Impedanz
| Position „ON“ Impedanz Position „ON“ Impedanz | ||
| keiner 1000 Ohm | ||
| 6 783 Ohm 3 130 Ohm | ||
| 5 600 Ohm 3+6 126 Ohm | ||
| 5+6 514 Ohm 3+5 120 Ohm | ||
| 4 405 Ohm 3+5+6 116 Ohm | ||
| 4+6 364 Ohm 3+4 109 Ohm | ||
| 4+5 319 Ohm 3+4+5 102 Ohm | ||
| 4+5+6 293 Ohm 3+4+5+6 99 Ohm | ||
Betrieb
Nach erfolgreicher Konfiguration ist der TEP 302 nach dem Einschalten sofort betriebsbereit.
Bitte beachten Sie, dass das Gerät eine Einlaufphase von ca. 50 Betriebsstunden benötigt, bevor es seine volle Klangqualität entfaltet.
Ein-/Ausschalten
Durch Drücken des Ein-/Ausschalters auf der Front (Power) können Sie das Gerät ein- oder ausschalten. Das Thorens Logo auf der Front leuchtet blau, wenn das Gerät eingeschaltet ist.
Schalten Sie zuerst den TEP 302, danach den (die) Verstärker ein. Gehen Sie beim Ausschalten in umgekehrter Reienfolge vor.
Legen Sie anschließend eine Platte auf und drehen Sie den Lautstärkeregler am Verstärker langsam hoch.
Beim Aufsetzen der Nadel kann es kurzzeitig zu einem Aufsetzknacks kommen.
Helligkeitsregelung ④
Sie können die Helligkeit des beleuchtete Thorens Logos auf der Vorderseite mittels dieses Drehreglers stufenlos einstellen (siehe Abbildung auf Seite 20).
Wartung und Pflege
Reinigung
Der TEP 302 benötigt keine spezielle Pflege. Die Chromblende kann mithilfe eines Glasreinigers von Fingerabdrücken befreit und mit einem weichen, glatten Tuch nachpoliert werden. Die Seitenwangen können ebenfalls mit Glasreiniger und einem weichen Tuch abgerieben werden.
Verwenden Sie kein Benzin, Alkohol oder andere leichtflüchtige Substanzen zur Reinigung und achten Sie darauf, dass niemals Reinigungsflüssigkeit in das Innere des Geräts gelangt!
Unauthorisiertes Öffnen des Gehäuses sowie Reparaturen und Modifikationen durch nicht authorisertes Personal, führen zum Verlust der Garantieansprüche.
ÖFFNEN SIE NIEMALS DAS GEHÄUSE DES NETZTEILS. ES BESTEHT DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES.
Technische Daten
| System | Phono Vorverstärker für MM- or MC-Tonabnemersysteme |
| RIAA-Entzerrung | ± 0,5 dB (20 Hz - 20 kHz) |
| Verstärkung | 40 dB (MM), 60 dB (MC) |
| Eingang | Cincheingang, asymmetrisch |
| Ausgang | Cinchausgang, asymmetrisch |
| Netzanschluß | landesspezifisch siehe Seite 20 |
| Leistungsaufnahme | 6 Watt im Betrieb6 Watt im LeerlaufKein Stand-by |
| Abmssungen (BxHxT) | 232 x 50 x 174 mm |
| Gewicht (netto) | 3.0 kg |
Hergestellt in Deutschland
Technische Änderungen vorbehalten.
Kundenservice
Ihr Fachhändler oder Ihr Vertrieb sind jederzeit kompetente Ansprechpartner, die Ihnen bei sämtlichen Fragen rund um Ihr Thorens Produkt gerne zur Verfügung stehen.
Sie können Thorens auch direkt kontaktieren:
Thorens Export Company AG Im Huebel 1, CH-4304 Giebenach, Schweiz www.thorens.com, info@thorens.com
Bitte kontaktieren Sie im Garantiefall immer zuerst Ihren Fach händler oder Vertrieb!
Weitergehende Service Informationen
www.thorens.com/de
