BEDIENUNGSANLEITUNG FC8138/02 PHILIPS

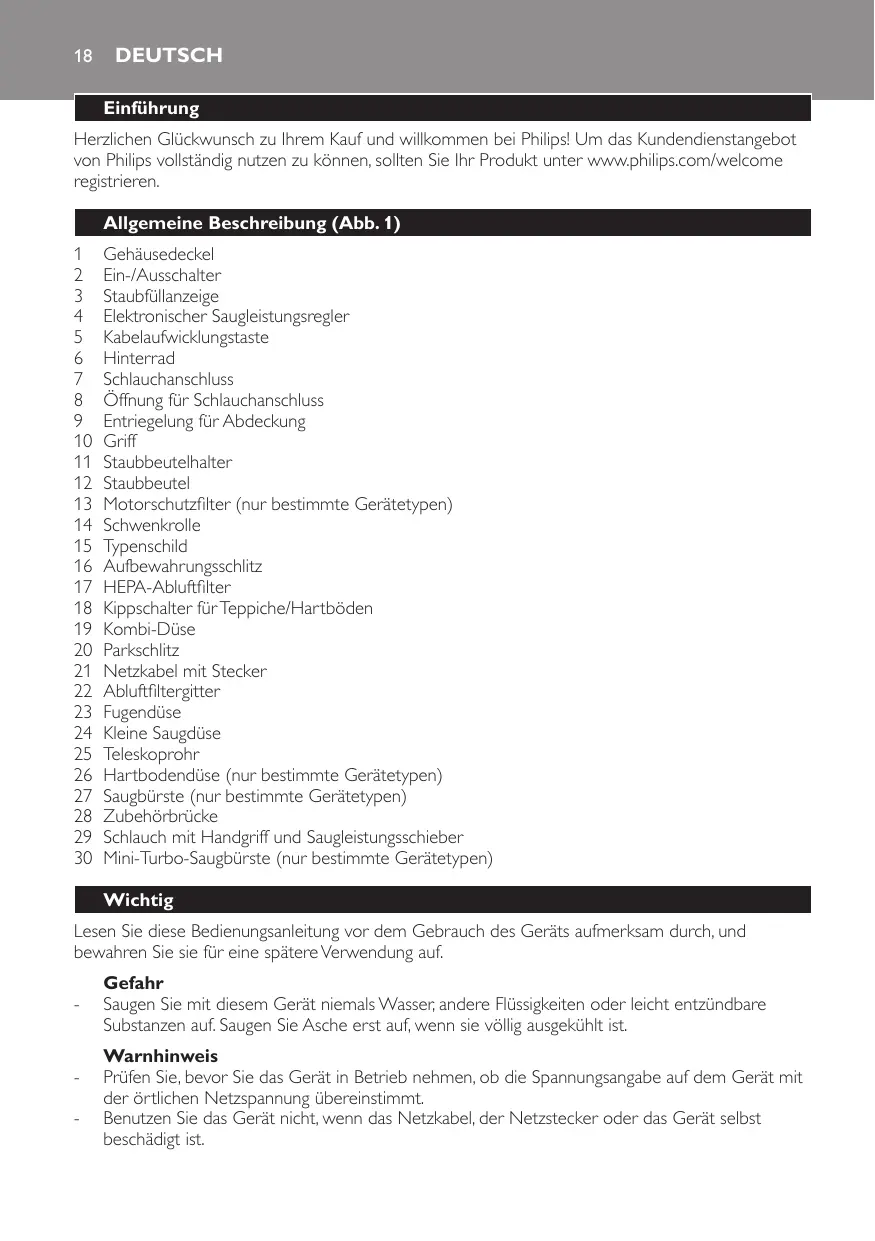

Herzlichen Glückwunsch zu Ihrem Kauf und willkommen bei Philips! Um das Kundendienstangebot von Philips vollständig nutzen zu können, sollten Sie Ihr Produkt unter www.philips.com/welcome registrieren. Allgemeine Beschreibung (Abb. 1) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

Gehäusedeckel Ein-/Ausschalter Staubfüllanzeige Elektronischer Saugleistungsregler Kabelaufwicklungstaste Hinterrad Schlauchanschluss Öffnung für Schlauchanschluss Entriegelung für Abdeckung Griff Staubbeutelhalter Staubbeutel Motorschutzfilter (nur bestimmte Gerätetypen) Schwenkrolle Typenschild Aufbewahrungsschlitz HEPA-Abluftfilter Kippschalter für Teppiche/Hartböden Kombi-Düse Parkschlitz Netzkabel mit Stecker Abluftfiltergitter Fugendüse Kleine Saugdüse Teleskoprohr Hartbodendüse (nur bestimmte Gerätetypen) Saugbürste (nur bestimmte Gerätetypen) Zubehörbrücke Schlauch mit Handgriff und Saugleistungsschieber Mini-Turbo-Saugbürste (nur bestimmte Gerätetypen) Wichtig

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Geräts aufmerksam durch, und bewahren Sie sie für eine spätere Verwendung auf. Gefahr -- Saugen Sie mit diesem Gerät niemals Wasser, andere Flüssigkeiten oder leicht entzündbare Substanzen auf. Saugen Sie Asche erst auf, wenn sie völlig ausgekühlt ist. Warnhinweis -- Prüfen Sie, bevor Sie das Gerät in Betrieb nehmen, ob die Spannungsangabe auf dem Gerät mit der örtlichen Netzspannung übereinstimmt. -- Benutzen Sie das Gerät nicht, wenn das Netzkabel, der Netzstecker oder das Gerät selbst beschädigt ist.

Deutsch 19 -- Um Gefährdungen zu vermeiden, darf ein defektes Netzkabel nur von einem Philips ServiceCenter, einer von Philips autorisierten Werkstatt oder einer ähnlich qualifizierten Person durch ein Original-Ersatzkabel ersetzt werden. -- Dieses Gerät ist für Benutzer (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. ohne jegliche Erfahrung oder Vorwissen nur dann geeignet, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch eine verantwortliche Person sichergestellt ist. -- Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. -- Richten Sie Saugschlauch, Saugrohr oder anderes Zubehör nicht auf Augen oder Ohren, und stecken Sie keines der Teile in den Mund, wenn es am Staubsauger angeschlossen oder der Staubsauger eingeschaltet ist. -- Verwenden Sie das Gerät und die Mini-Turbo-Saugbürste nicht an Haustieren. -- Der Stecker muss vor der Reinigung oder Wartung des Geräts aus der Buchse gezogen werden. Achtung -- Saugen Sie keine größeren Gegenstände auf, da dadurch das Saugrohr oder der Saugschlauch verstopfen kann. -- Wenn Sie den Staubsauger zum Entfernen von Asche, feinem Sand, Kalk, Zementstaub o. Ä. verwenden, verstopfen die Poren des Staubbeutels und des Motorschutzfilters. Wenn die Saugleistung stark nachlässt, ersetzen Sie den Staubbeutel, und reinigen Sie den Motorschutzfilter. -- Ziehen Sie stets den Netzstecker aus der Steckdose, bevor Sie den Staubbeutel ersetzen, die Filter reinigen und Zubehörteile aufsetzen oder abnehmen. -- Verwenden Sie das Gerät keinesfalls ohne Staubbeutel oder Motorschutzfilter, da dies den Motor beschädigen und die Lebensdauer des Geräts verkürzen kann. Wir empfehlen, Philips SBag-Staubbeutel ® oder Philips Mehrwegstaubbeutel zu verwenden. -- Geräuschpegel: Lc = 81 dB(A) Elektromagnetische Felder Dieses Philips Gerät erfüllt sämtliche Normen bezüglich elektromagnetischer Felder (EMF). Nach aktuellen wissenschaftlichen Erkenntnissen ist das Gerät sicher im Gebrauch, sofern es ordnungsgemäß und entsprechend den Anweisungen in dieser Bedienungsanleitung gehandhabt wird. Für den Gebrauch vorbereiten Schlauch 1 Um den Schlauch anzuschließen, schieben Sie ihn in das Gerät. Er rastet hörbar ein (Abb. 2). 2 Drücken Sie zum Lösen des Schlauchs die Entriegelungstasten (1) und ziehen Sie den Schlauchanschluss aus der Öffnung (2). (Abb. 3) Teleskoprohr 1 Um das Teleskoprohr mit dem Handgriff des Schlauchs zu verbinden, führen Sie das schmalere Ende mit einer leichten Drehung in das breitere Ende ein (Abb. 4). Um das Rohr abzunehmen, ziehen Sie es mit einer leichten Drehung ab. 2 Sie können das Teleskoprohr auf die Länge einstellen, mit der Sie am bequemsten saugen können. Drücken Sie dazu den Schieber am Saugrohr (1) nach oben, und drücken Sie das untere Rohrsegment nach unten, oder ziehen Sie es nach oben (2) (Abb. 5).

Die Kombi-Düse ist sowohl für Textilböden (mit eingefahrenen Bürstenleisten) als auch für Hartböden (mit ausgefahrenen Bürstenleisten) geeignet. -- Drücken Sie zum Saugen von Hartböden den Kippschalter auf der Kombi-Düse mit dem Fuß nach unten, sodass die Bürstenleisten hervortreten. (Abb. 6) -- Zum Saugen von Textilböden drücken Sie den Schalter in die andere Richtung. Dadurch werden die Bürstenleisten wieder im Gehäuse versenkt. (Abb. 7) Hartbodendüse (nur bestimmte Gerätetypen) -- Die Hartbodendüse ist für die schonende Reinigung von Hartböden vorgesehen (Abb. 8). Zubehörbrücke In der Zubehörbrücke können Sie zwei Zubehörteile gleichzeitig aufbewahren. 1 Verbinden Sie die Zubehörbrücke mit dem Rohr (1) und anschließend den Schlauch mit der Zubehörbrücke (2) (Abb. 9). 2 Schieben Sie Zubehörteile zur Aufbewahrung auf die Zubehörbrücke (Abb. 10). Fugendüse, kleine Düse und Saugbürste (nur bestimmte Gerätetypen) 1 Setzen Sie die Fugendüse, die kleine Saugdüse oder die Bürstendüse (nur bestimmte Gerätetypen) auf den Handgriff des Schlauchs oder auf das Rohr. Schieben Sie dazu den Handgriff bzw. das Rohr mit einer leichten Drehung in das Zubehörteil.  (Abb. 11) -- Benutzen Sie die Fugendüse zum Reinigen enger und schwer erreichbarer Flächen. -- Die kleine Saugdüse eignet sich zum Staubsaugen kleiner Flächen, z. B. von Sitzpolstern und Sofas. -- Nur bestimmte Gerätetypen: Verwenden Sie die Bürstendüse, um Computer, Bücherregale usw. zu reinigen. Mini-Turbo-Saugbürste (nur bestimmte Gerätetypen) Die Mini-Turbo-Saugbürste ist eine Spezialbürste zum gründlichen Entfernen von Tierhaaren und Fusseln von Möbeln und Matratzen. Die integrierte Bürste löst die Haare vom Stoff, sodass sie mühelos vom Staubsauger erfasst werden können. Die Mini-Turbo-Saugbürste kann an den Handgriff des Schlauchs oder an das Teleskoprohr angeschlossen werden. 1 Schieben Sie die Mini-Turbo-Saugbürste mit einer leichten Drehung in den Handgriff oder das Teleskoprohr. 2 Zum Trennen der Mini-Turbo-Saugbürste vom Handgriff bzw. vom Teleskoprohr ziehen Sie sie unter leichtem Drehen heraus. Das Gerät benutzen Staubsaugen 1 Ziehen Sie das Netzkabel aus dem Gerät, und stecken Sie den Netzstecker in die Steckdose. 2 Zum Einschalten drücken Sie mit dem Fuß den Ein-/Ausschalter auf der Oberseite des Geräts.  (Abb. 12) Hinweis:Wenn Sie eine kleine Saugpause machen möchten, können Sie das Saugrohr ganz bequem parken, indem Sie die Leiste an der Saugdüse in den dafür vorgesehenen Parkschlitz stecken (Abb. 13). Hinweis: Sie können den Staubsauger am Handgriff vorn am Gerät tragen (Abb. 14).

Deutsch 21 Die Saugleistung einstellen Die Saugleistung lässt sich folgendermaßen einstellen: -- Betätigen Sie den Saugleistungsschieber auf dem Handgriff oder (Abb. 15) -- den elektronischen Saugleistungsregler am Staubsauger (Abb. 16). Reinigung und Pflege Der Stecker muss vor der Reinigung oder Wartung des Geräts aus der Buchse gezogen werden. 1 Schalten Sie das Gerät aus, und ziehen Sie den Stecker aus der Steckdose, bevor Sie Zubehörteile zum Reinigen abnehmen. 2 Reinigen Sie das Gerät und Teile davon mit einem feuchten Tuch. Die Teile des Staubsaugers dürfen nicht in der Spülmaschine gereinigt werden. Den HEPA-Abluftfilter reinigen Um eine optimale Leistung zu erzielen, sollten Sie den HEPA-Filter jedes Mal reinigen, wenn Sie den Staubbeutel ersetzen. 1 Um das HEPA-Abluftfiltergitter zu öffnen, ziehen Sie es an den Laschen nach oben, und entfernen Sie es so vom Gerät (Abb. 17). 2 Nehmen Sie den HEPA-Abluftfilter heraus. 3 Waschen Sie die Seite des HEPA-Abluftfilters mit den Falten unter heißem, langsam fließendem Wasser. -- Halten Sie den Filter so, dass die Seite mit den Falten nach oben zeigt und das Wasser parallel zu den Falten fließt. Halten Sie den Filter so, dass das Wasser den Schmutz aus den Falten spült (Abb. 18). -- Drehen Sie den Filter um 180°, und lassen Sie das Wasser nun entlang der Falten in die entgegengesetzte Richtung fließen (Abb. 19). -- Fahren Sie mit diesem Vorgang fort, bis der Filter sauber ist. Reinigen Sie den HEPA-Abluftfilter niemals mit einer Bürste (Abb. 20). Hinweis: Durch das Reinigen wird zwar die ursprüngliche Farbe des Filters nicht wieder hergestellt, wohl aber dessen Filtrierleistung. 4 Schütteln Sie das Wasser sorgfältig von der Oberfläche des HEPA-Abluftfilters ab. Lassen Sie den Filter vollständig trocknen, bevor Sie ihn wieder in den Staubsauger einsetzen. 5 Setzen Sie den trockenen HEPA-Abluftfilter wieder in das Gerät ein. 6 Um das HEPA-Abluftfiltergitter zu schließen, richten Sie zunächst die Laschen an der Oberseite des Gitters an den entsprechenden Öffnungen am Gerät aus (1). Drücken Sie anschließend das Gitter nach unten, bis es hörbar einrastet (2) (Abb. 21). Den Motorschutzfilter reinigen Um eine optimale Leistung zu gewährleisten, reinigen Sie den Motorschutzfilter mindestens einmal pro Jahr. 1 Ziehen Sie zum Öffnen des Geräts die Abdeckung nach oben (Abb. 22). 2 Nehmen Sie den Staubbeutelhalter mit dem Staubbeutel aus dem Gerät.  (Abb. 23) Achten Sie darauf, dass Sie den Staubbeutel beim Herausnehmen gerade halten.

3 Ziehen Sie den Filterhalter mit dem Motorschutzfilter aus dem Gerät.  (Abb. 24) 4 Nehmen Sie den Motorschutzfilter aus dem Halter, und schütteln Sie den Filter über einem Mülleimer aus. 5 Setzen Sie den Filter in den Filterhalter ein, und schieben Sie diesen wieder in das Gerät. 6 Setzen Sie den Staubbeutelhalter wieder in das Gerät ein. Die Mini-Turbo-Saugbürste reinigen (nur bestimmte Gerätetypen) So reinigen Sie die Bürstenrolle in der Mini-Turbo-Saugbürste. 1 Drehen Sie die Bürstenrolle in der Mini-Turbo-Saugbürste, bis die Schneidrille zu Ihnen zeigt. Schneiden Sie mit einer Schere die Haare, Fäden usw. ab, die sich um die Bürste gewickelt haben. (Abb. 25) 2 Entfernen Sie Flusen, Haare und anderen Schmutz von der Bürste. Aufbewahrung 1 Schalten Sie das Gerät aus, und ziehen Sie den Stecker aus der Steckdose. 2 Drücken Sie die Kabelaufwicklungstaste, um das Netzkabel aufzuwickeln (Abb. 26). 3 Stellen Sie das Gerät aufrecht. Stecken Sie die Leiste an der Düse in den dafür vorgesehenen Parkschlitz, um die Düse am Gerät zu befestigen. Hinweis: Stellen Sie das Rohr auf die kürzeste Länge ein, um das Teleskoprohr sicher einzuhängen. Ersatz Der Stecker muss vor der Reinigung oder Wartung des Geräts aus der Buchse gezogen werden. Den Staubbeutel auswechseln -- Wechseln Sie den Staubbeutel gegen einen neuen aus, sobald die Staubfüllanzeige dauerhaft ihre Farbe geändert hat, auch wenn die Düse nicht auf dem Fußboden steht (Abb. 27). 1 Schalten Sie das Gerät aus, und ziehen Sie den Stecker aus der Steckdose. 2 Ziehen Sie zum Öffnen des Geräts die Abdeckung nach oben. 3 Nehmen Sie den Staubbeutelhalter mit dem Staubbeutel aus dem Gerät. Achten Sie darauf, dass Sie den Staubbeutel beim Herausnehmen gerade halten. 4 Ziehen Sie an der Papplasche, um den vollen Staubbeutel aus dem Halter zu nehmen (Abb. 28). ,, Dabei wird der Staubbeutel automatisch versiegelt.

5 Schieben Sie die Pappscheibe des neuen Staubbeutels in den beiden Führungsrillen bis zum Anschlag in den Staubbeutelhalter.  (Abb. 29) 6 Setzen Sie den Staubbeutelhalter wieder in den Staubsauger (Abb. 30).

Hinweis:Wenn Sie keinen Staubbeutel eingesetzt haben, können Sie den Deckel nicht schließen. 7 Drücken Sie den Deckel nach unten, um ihn zu schließen.

Deutsch 23 Den HEPA-Abluftfilter ersetzen Ziehen Sie stets den Netzstecker aus der Steckdose, bevor Sie den Filter auswechseln. Ersetzen Sie den HEPA-Abluftfilter alle 12 Monate. -- Um einen alten Filter durch einen neuen zu ersetzen, befolgen Sie die Anweisungen zum Entfernen und Einsetzen von Filtern im Kapitel “Reinigung und Wartung”, Abschnitt “Den HEPAAbluftfilter reinigen”. Zubehör bestellen Um Zubehör für dieses Gerät zu kaufen, besuchen Sie unseren Online-Shop unter www.shop.philips.com/service. Wenn der Online-Shop in Ihrem Land nicht verfügbar ist, wenden Sie sich an Ihren Philips Händler oder ein Philips Service-Center. Sollten Sie Schwierigkeiten bei der Beschaffung von Zubehör für Ihr Gerät haben, wenden Sie sich bitte an ein Philips Service-Center in Ihrem Land. Die entsprechenden Kontaktinformationen finden Sie in der beiliegenden Garantieschrift. Staubbeutel nachbestellen -- Philips Classic S-Bag ® Staubbeutel aus Synthetikmaterial sind unter der Typennummer FC8021 erhältlich. -- Philips Clinic S-Bag ® Staubbeutel aus Synthetikmaterial für besonders gründliche Filterung sind unter der Typennummer FC8022 erhältlich. -- Philips Anti-Odour S-Bag ® Staubbeutel aus Synthetikmaterial gegen unangenehme Gerüche sind unter der Typennummer FC8023 erhältlich. -- Mehrwegstaubbeutel (nur in einigen Ländern) sind unter der Typennummer 4322 004 93370 erhältlich. Hinweis: Informationen zum S-Bag finden Sie unter www.s-bag.com. Filter und Zubehörteile bestellen -- Neue HEPA-Abluftfilter erhalten Sie unter der Typennummer FC8070. -- Philips Classic S-Bag ® Staubbeutel aus Synthetikmaterial sind unter der Typennummer FC8021 erhältlich. -- Philips Clinic S-Bag ® Staubbeutel aus Synthetikmaterial für besonders gründliche Filterung sind unter der Typennummer FC8022 erhältlich. -- Philips Anti-Odour S-Bag ® Staubbeutel aus Synthetikmaterial gegen unangenehme Gerüche sind unter der Typennummer FC8023 erhältlich. -- Mehrwegstaubbeutel (nur in einigen Ländern) sind unter der Typennummer 4322 004 93370 erhältlich. Hinweis: Informationen zum S-Bag finden Sie unter www.s-bag.com. Umwelt -- Werfen Sie das Gerät am Ende der Lebensdauer nicht in den normalen Hausmüll. Bringen Sie es zum Recycling zu einer offiziellen Sammelstelle. Auf diese Weise helfen Sie, die Umwelt zu schonen (Abb. 31).

Deutsch Garantie und Kundendienst

Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte die Philips Website www.philips.com/support, oder setzen Sie sich mit einem Philips Service-Center in Ihrem Land in Verbindung (Telefonnummer siehe internationale Garantieschrift). Sollte es in Ihrem Land kein Service-Center geben, wenden Sie sich bitte an Ihren Philips Händler. Fehlerbehebung In diesem Abschnitt sind die häufigsten Probleme zusammengestellt, die mit Ihrem Gerät auftreten können. Sollten Sie ein Problem mithilfe der nachstehenden Informationen nicht beheben können, besuchen Sie unsere Website unter: www.philips.com/support für eine Liste mit häufig gestellten Fragen, oder wenden Sie sich den Kundendienst in Ihrem Land. 1 Die Saugleistung ist unzureichend. -- Möglicherweise ist der Staubbeutel voll. Leeren Sie ggf. den Staubbeutel. -- Möglicherweise müssen die Filter gereinigt oder ausgetauscht werden. Reinigen oder tauschen Sie die Filter ggf. aus. -- Möglicherweise ist der Saugleistungsschieber am Handgriff geöffnet. Schließen Sie den Schieber. -- Möglicherweise wurde der elektronische Saugleistungsregler auf eine niedrige Stufe eingestellt. Stellen Sie den Saugleistungsregler auf eine höhere Stufe. -- Überprüfen Sie, ob die Düse, das Saugrohr oder der Saugschlauch blockiert ist. (Abb. 32) Die Verstopfung können Sie beseitigen, indem Sie – soweit möglich – das entsprechende Teil verkehrt herum anschließen. Saugen Sie dann in der Gegenrichtung Luft hindurch. 2 Nur bestimmte Gerätetypen: An der integrierten Bürste der Mini-Turbo-Saugbürste haben sich Haare verfangen. -- Reinigen Sie die Mini-Turbo-Saugbürste. Weitere Informationen finden Sie im Kapitel “Reinigung”, Abschnitt “Die Mini-Turbo-Saugbürste reinigen”.

Français 25 Introduction Félicitations pour votre achat et bienvenue dans l’univers Philips ! Pour profiter pleinement de l’assistance Philips, enregistrez votre produit sur le site à l’adresse suivante : www.philips.com/ welcome. Description générale (fig. 1) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
