LF 015 I - Geschirrspüler FAGOR - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Abmessungen (H x B x T)	85 x 60 x 55 cm
Nettogewicht	45 kg
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	2000 W
Energieklasse	A+
Wasserverbrauch	10 L pro Zyklus
Anzahl der Maßgedecke	13
Geräuschpegel	52 dB(A)
Anzahl der Spülprogramme	6
Halbe Beladung	Ja
Startzeitvorwahl	Bis zu 24 h
Kindersicherung	Ja
Wasserschutz	Integriertes Sicherheitssystem
Filtertyp	Selbstreinigender Mikrofilter
Verstellbare Körbe	Ja, höhenverstellbar
Salz- und Klarspülmittelanzeige	Ja
Innenbeleuchtung	Nein
Reparaturindex	6.5 / 10

Häufig gestellte Fragen - LF 015 I FAGOR

Wie installiere ich den Geschirrspüler richtig?

Stellen Sie sicher, dass der Geschirrspüler mit den verstellbaren Füßen waagerecht steht, schließen Sie den Wasserzulaufschlauch an eine Kaltwasserleitung (3/4 Zoll) an und führen Sie den Ablaufschlauch in einen Siphon oder ein Abflussrohr. Für den elektrischen Anschluss stecken Sie den Stecker in eine geerdete Steckdose (220-240 V). Passen Sie die Höhe an, damit er unter die Arbeitsplatte passt.

Was bedeuten die Fehlercodes?

Häufige Fehlercodes: E1 (Wasserzulauffehler), E2 (Abflussproblem), E4 (Überlauf), E9 (Heizungsstörung). Eine vollständige Liste finden Sie im Handbuch. Versuchen Sie einen Reset, indem Sie das Gerät 30 Sekunden lang ausschalten.

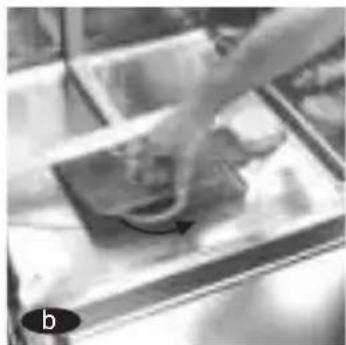

Wie reinige ich den Filter?

Drehen Sie den Grobfilter gegen den Uhrzeigersinn und entfernen Sie ihn, dann ziehen Sie den Feinfilter heraus. Spülen Sie beide unter fließendem Wasser mit einer weichen Bürste ab. Reinigen Sie den Feinfilter vorsichtig, um Beschädigungen zu vermeiden. Setzen Sie sie wieder ein und verriegeln Sie sie.

Warum pumpt der Geschirrspüler nicht ab?

Überprüfen Sie, ob der Ablaufschlauch geknickt oder verstopft ist. Reinigen Sie den Filter und prüfen Sie das Laufrad der Ablaufpumpe auf Fremdkörper. Stellen Sie auch sicher, dass der Siphonanschluss nicht verstopft ist.

Welches Reinigungsmittel soll ich verwenden?

Verwenden Sie Geschirrspülmittel (Pulver, Gel oder Tabs), die für automatische Geschirrspüler geeignet sind. Verwenden Sie kein Handspülmittel. Geben Sie es in das Reinigungsmittelfach; passen Sie die Menge je nach Wasserhärte an.

Wie stelle ich die Klarspülmittel-Dosierung ein?

Öffnen Sie den Deckel des Klarspülmittelbehälters, stellen Sie die Einstellung mit einem Schraubendreher ein (1 bis 6, 1 ist minimal). Bei hartem Wasser verwenden Sie eine höhere Einstellung. Wischen Sie verschüttetes Mittel ab.

Was bedeutet die Salzanzeigeleuchte?

Die Salzanzeige leuchtet auf, wenn der Salzstand niedrig ist. Füllen Sie das Salzbehälter mit Geschirrspülsalz (nicht Speisesalz). Dies ist für den Betrieb des Wasserenthärters unerlässlich.

Warum trocknen meine Geschirrteile nicht?

Stellen Sie sicher, dass Klarspülmittel eingefüllt ist und die Dosierung korrekt ist. Verwenden Sie ein beheiztes Trockenprogramm (falls vorhanden). Öffnen Sie die Tür nach dem Programm leicht, damit Dampf entweichen kann. Vermeiden Sie Überladung.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Tasten "Startzeitvorwahl" und "Start" gleichzeitig 3 Sekunden lang gedrückt, bis die Anzeige erscheint. Zum Deaktivieren wiederholen. Dadurch wird das Bedienfeld gesperrt, um versehentliche Änderungen zu verhindern.

Wo finde ich Ersatzteile?

Ersatzteile (Filter, Sprüharme, Körbe, Reinigungsmittelbehälter) sind bei autorisierten Fagor-Servicezentren oder Online-Händlern erhältlich. Verwenden Sie die Modellnummer LF 015 I für die Suche.

BEDIENUNGSANLEITUNG LF 015 I FAGOR

BENUTZUNG DES GERÄTS UND PRAKTISCHE RATSCHLÄGE 86

INSTANDHALTUNG UND REINIGUNG DES GERÄTS 98

FEHLERSUCHE UND PROBLEMLÖ SUNG 100

ENTFERNEN DER VERPACKUNG

Entfernen Sie die interne Schutzelemente: Keile aus Polystyrol zum Sichern der Körbe.

Auf der Innenseite der Tür befindet sich am oberen Rand das Typenschild. Diese Etikette darf unter keinen Umständen entfernt werden, da sie Auskunft über das Modell des Geschirrspülers, Elektroanschluss, Seriennummer und Garantie gibt.

2 WASSERANSCHLUSS

Auf der Rückseite des Geschirrspülers befindet sich der Wasserschlauch:

a

Schließen Sie den Schlauch an den Wasseranschluss und ziehen Sie die Anschlussmutter fest. Vergewissern Sie sich, dass der Schlauch fest am Gerät sitzt.

Der Schlauch muss zwischen der Wand und dem unteren, rückseitigen Sockel des Ge chirrspülers (b1) entlang geführt werden, so dass er nicht geknickt, eingeklemmt oder zu straff g zogen wird (b2). b1 b2

Für den Wasserablauf ist ein fester Abwasseranschluss in einer Höhe von 25 bis 100 cm über dem Boden erforderlich.

Achten Sie darauf, dass der Abwasserschlauch nicht zu kurz ist und nicht geknickt oder eingeklemmt wird.

Wenn Ihr Geschirrspüler über die Option des Warmwasseranschlu ses verfügt, schließen Sie den Schlauch an den Warmwasserhahn an. Die maximale Wassertemperatur darf 60°C nicht überschreiten. Sollte eine Wasserversorgung dieses Typs benutzt werden, muss damit gerechnet werden, dass sich dies auf die Spül- und Trockenergebnisse auswirkt.

WICHTIG

Es ist wichtig, dass der Krümmer des Abwasserschlauchs fest mit dem Ablauf verbunden ist, da er sich sonst lösen und es zu einer Überschwemmung kommen könnte. Der (minimale und maximale) Betriebsdruck des Wassers muss zwischen 0,5-10 bar (0,05-1 Mega-Pascal MPa) liegen.

3

ELEKTROANSCHLUSS

Vor der Ausführung des Elektroanschlusses beachten Sie bitte die Angaben auf dem Typenschild am oberen Rand der Tür. Achten Sie darauf, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.

Es ist sehr wichtig, dass der Geschirrspüler an eine geerdete Steckdose angeschlossen wird. Die Elektroinstallation, Stecker, Steckdose, Sicherungen oder Sicherungsautomaten, sowie der Zähler müssen für die auf dem Typens childangegebene Höchstleistung ausgelegt sein. Sollte das Versorgungskabel beschädigt sein, darf es nur vom Hersteller, dem Kundendienst (TKD) oder zugelassenem Personal ausgetauscht werden. Bei Einbau und Integration muss der Steckerstift nach der Installation zugänglich sein.

4 AUSRICHTUNG NIVELLIERUNG UND POSITIONIERUNG

AUSRICHTUNG

Der feste Stand des Geschirrspülers auf dem Boden sowie seine Ausrichtung in senkrechter Position ist von größter Bedeutung. Nivellieren Sie das Gerät, um mögliche Unebenheiten des Bodens auszugleichen.

a Benutzen Sie dazu eine Wasserwaage. Überprüfen Sie den Stand des Geräts zunächst in der Tiefe (die Wasserwaage von hinten
b nach vorn anlegen), danach in der Breite (die Wasserlage in der Breite anlegen). Der Geschirrspülerist einwandfrei ausgerichtet, wenn sich beim Anlegen der Wasserwaage in allen Richtungen die Luftblase immer in der Mitte befindet.

POSITIONIEREN

Wenn das Gerät unter der Abdeckplatte aufgestellt werden soll, kann dies mit oder ohne Deckel erfolgen.

c Wenn Sie den Deckel abnehmen möchten, können Sie das tun indem Sie die beiden Schrauben am hinteren Teil des Deckels lösen;

d entfernen Sie bitte das hintere Gegengewicht und falten Sie dann – je nach Modell – die Isolierdecke auseinander;

e ziehen Sie dann die Klötze, auf denen der Deckel aufliegt, nach hinten.

f Bevor Sie den Geschirrspüler auf seinen Platz positionieren, stellen Sie ihn vor die Öffnung und drehen am hinteren Fuß, bis ein Abstand von ca. 3 Millimetern zur Abdeckplatte erreicht ist.

g Einige integrierbare Modelle verfügen außerdem über einen Stab, mit dem die Hinterfüße von der Vorderseite aus ausgerichtet werden können. Schieben Sie den Geschirrspüler nun an seinen Platz und vergewissern Sie sich, dass die

Schläuche und das Kabel sich hinter dem Sockel auf der Rückseite des Geschirrspülers befinden. Richten Sie den Geschirrspüler nun so mit der Deckplatte aus, dass das obere Teil des Geräts die untere Fläche der Deckplatte berührt.

Einbau in eine Einbau- küche

Soll der Geschirrspüler in eine Einbaukü che mit durchgängigem Sockel integriert werden, gehen Sie bitte folgendermaßen vor:

a Den Sockel abschrauben und abnehmen;

b die Stützfüße lösen und entfernen;

c die regulierbaren Füße aus den Haltern entnehmen und in den Geschirrspüler eindrehen.

d Den Sockel der Küchenmöbel

einsetzen und falls erforderlich auf das geeignete Maß zuschneiden.

5 VERKLEIDUNG UND EINBAU

VERKLEIDUNG

Die Tür eines Dekorfähigen Spülers kann problemlos mit Paneelen oder Dekorverkleidungen verse-hen werden, die zu Ihren Küchenmöbeln passen. Die-se Paneele dürfen nicht di-cker als 4 mm sein.

a Entfernen Sie den Türrahmen, indem Sie die Schrauben lösen.

b Schneiden Sie das Paneel auf folgende Größe zu: 596 x 586 mm.

c Setzen Sie das Paneel oder die Dekorverkleidung ein.

d Schrauben Sie nun den Türrahmen wieder an, um so das Dekopaneel zu befestigen.

In Modellen einbaubar ist die Höhe der verkleidbaren Tür einstellbar, um sie mit den übrigen Küchenmöbeln bündig machen zu können.

a

Entfernen Sie den Türrahmen, indem Sie die Schrauben lösen.

b

Nehmen Sie das Dekorpaneel des Geschirrspülers heraus.

C

Richten Sie die Schiene am unteren Teil der Tür des Geschirrspülers nach der Höhe der übrigen Küchenmöbel aus.

d

Setzen Sie das Dekorpaneel auf die Tür, markieren Sie die gewünschte Höhe und schneiden Sie es zu.

e

Setzen Sie das Dekorpaneel auf den Rahmen und schneiden Sie ihn auf die gleiche Höhe wie das Paneel zu.

f

Setzen Sie das Paneel auf die Tür und halten Sie gleichzeitig den Rahmen an. Zeichnen Sie die Position der neuen Löcher auf die Tür. Bohren Sie diese Löcher mit einem Bohrer nach ø 3,25 mm (Achtung: auf die korrekte Tiefe achten) Hiernach schrauben Sie den Rahmen dann wieder an.

Installation eines integrierbaren Geschirrspülers:

a Wenn die Kü chenplatte aus Holz ist, bringen Sie bitte den Kunststoffschutz der Plattenoberfläche an, so dass dieser Bereich nicht mehr durch Dampfeinwirkung beschädigt wird.
b Bringen Sie die vorderen Winkel an der Spülmas-chine an, damit diese damit an danbeben stehenden Möbeln oder an der Arbeitsplatte befestigt werden kann (siehe Punkt k, Seite 85).
c Stellen Sie den Geschirrspüler an seinen Platz und regulieren Sie die Höhe der Füße (vgl. Abschnitt POSITIONIEREN 4.
d Passen Sie nun die Höhe der Bedienblende mit Hilfe der mitgelieferten Leisten an die Höhe der Schublade der Möbel an.
e Nun die Schablone anlegen, festhalten und die Position der Löcher markieren.
f Die Löcher mit einem Bohrer ø 2,5 mm ausführen und die Halterungen (gekurvte Seite nach oben) an die Verkleidung schrauben.
g Nehmen Sie nun die Türverkleidung und rasten Sie die Halterungen in die Aufnahmen der Tür ein. Ziehen Sie sie bis zum Anschlag an der Bedienblende nach oben und vergewissern Sie sich, dass sie fest sitzt.

Folgende Höchst- und Mindestgewichte werden für Türverkleidungen an den Geschirrspülern empfohlen: Max.: 6,5 kg. Min.: 3 kg.

h Öffnen Sie die Tür des Geschirrspülers langsam und halten Sie dabei die Verkleidung fest. Befestigen Sie sie mit Hilfe der Schrauben. Achten Sie dabei darauf, dass sich das Paneel mit der Tür in einer Linie befindet.
Sollten die Federn der Tür nicht genug Kraft haben, gleichen Sie diese fehlende Kraft mit den beiden zusätzlichen Schrauben aus, die in der Zubehörtüte mitgeliefert werden.
Setzen Sie den Sockel der Küchenmöbel auf und schneiden Sie ihn auf das gewünschte Maß.
Befestigen Sie den Geschirrspüler an der Abdeckplatte, sofern diese aus Holz ist. Bei Abdeckplatten aus Granit ist der Geschirrspüler an den benachbarten Möbeln zu befestigen.

Wenn der Geschirrspüler in eine Küche integriert werden soll, muss seitlich zwischen den Möbeln oder Elektrogeräten und dem Geschirrspüler ein Mindestabstand von zwei Millimetern gelassen werden

6 VORREINIGUNG

Nach der erfolgreichen Installation des Geschirrspülers empfehlen wir Ihnen eine Vorreinigung:

a Die Taste On/Off drücken.
b Wählen Sie Programm 1 (Vorspülen) und lassen Sie den Geschirrspüler ohne Geschirr und Zugabe von Spülmittel laufen.
c Betätigen Sie die Taste Start / Pause.

Auf diese Weise können Sie die Installation, Anschlüsse und den Wasserablauf überprüfen und das Innere des Geschirrspülers wird vor dem ersten Spülgang vollständig gereinigt.

BENUTZUNG DES GERÄTS UND PRAKTISCHE RATSCHLÄGE

1 WASSERHÄRTE, SALZ, KLARSPÜLER UND SPÜLMITTEL

Einstellen der Wasserhärte. Vor der Inbetriebnahme des Geschirrspülers muss die Härte des Wassers festgestellt werden. Diese Information erhalten Sie von Ihrem Wasserversorgungsunternehmen, der Stadtverwaltung, dem Technischen Kundendienst TKD oder indem Sie den in der Zubehörtüte mitgelieferten Aquadur-Streifen benutzen.

Möglicherweise benötigen Sie keinen Zusatz von Salz. In diesem Fall können Sie gleich zum Kapitel Klarspüler weitergehen.

Das Wasser enthält Kalk. Je mehr Kalk das Wasser enthält, desto härter ist es. Damit der Kalk den Geschirrspüler nicht beschädigt, verfügt dieser über einen Entkalker, der dem Wasser den Kalk entzieht und es so für das Spülen bereitet. Dieser Entkalker funktioniert mit Salz.

Einstellen der Salzmenge

Die Geschirrspüler verfügen über einen Salzregler, der je nach Modell manuell oder elektronisch arbeitet.

MANUELLES EISTELLEN

Wenn Ihr Geschirrspüler an der rechten Innenseite über einen Salzregler verfügt, wie er auf nebenstehenden Fotos (Mod. A-B) dargestellt ist, müssen Sie den Salzregler auf die Ziffer einstellen, die dem Härterwert des Wassers entspricht (vgl. Tabelle).

Zum Einstellen der korrekten Position benutzen Sie bitte eine Münze (Mod. A) oder einen Schraubenzieher (Mod. B).

Französische Härtegrade	0-13 HF 14-38 HF 39-50 HF 51-63 HF				64-100 HF
Deutsche Härtegrade	0-7 DH 8-21 DH 22-28 DH 29-35 DH				36-56 DH
Position des Salzreglers	0	1	2	3	4
HÄRTE	weich kein Salz	normal	mittel	hart	sehr hart

ELEKTRONISCHE EINSTELLUNG

Einige Modelle verfügen über einen elektronischen Salzregler (ohne Numerierung: vgl. Modell C auf dem Foto) der von der Bedienerleiste aus eingestellt wird.

Diese Modelle verfügen über fünf Einstellpositionen.

1. Betätigen Sie die Taste "Kurz" drei Sekunden lang. Auf dem Display erscheint der Buchstabe "L" gefolgt von einer Ziffer (L1).
2. Betätigen Sie die Taste "Kurz", um das notwendige Salzniveau einzustellen.
3. Bestätigen Sie diese Eingabe (siehe Tabelle) mit der Taste Start / Pause.

Französische Härtegrade	0-13 HF	14-38 HF	39-50 HF	51-63 HF	64-100 HF
Deutsche Härtegrade	0-7 DH	8-21 DH	22-28 DH	29-35 DH	36-56 DH
Position des Salzreglers	0	1	2	3	4
HÄRTE	weich kein Salz	normal	mittel	hart	sehr hart

EINFÜLLEN DES SALZES

Erstmaliges Füllen des Salzbehälters:

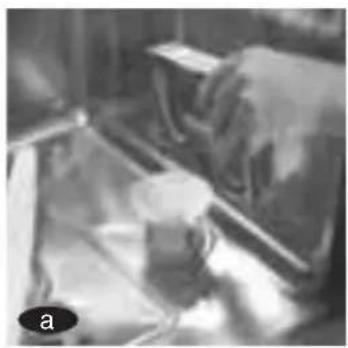

a Salz einfüllen, ohne den Behälter vollkommen zu füllen.
b Mit Wasser auffüllen.
c Mit einem Löffel umrühren.
d Den Deckel fest schließen und möglicherweise neben den Behälter gefallene Salzreste entfernen.

Das Auffüllen des Salzes muss stets vor dem Spülen erfolgen, niemals danach.

Der Geschirrspüler verfügt über einen Salzbehälter im unteren Teil des Geschirrspülers.

Es handelt sich hier nicht um Kochsalz sondern um Spezialsalz für Geschirrspüler.

Wann muss Salz nachgefüllt werden?

Je nach Modell zeigt ein Sichtfenster am Deckel des Salzbehälters oder eine Leuchtdiode an der Stirnseite des Geräts an, wenn Salz nachgefüllt werden muss.

Verbrauchtes Salz sollte alle zwei Wochen nachgefüllt werden, auch bevor die Salzanzeige aufleuchtet.

WICHTIG

Wenn Ihr Geschirrspüler kein Salz benötigt, sollten Sie auch keines benutzen. In diesem Fall leuchtet die Salzanzeige ständig.

Der Klarspüler erleichtert das Trocknen und sorgt dafür, dass nach dem Spülen keine Wassertropfen dem Geschirr anhaften. Der Behälter für den Klarspüler befindet sich auf der Innenseite der Tür, neben dem Behälter für das Spülmittel.

Der Behälter verfügt über eine Dosiereinrichtung mit 4 Positionen, um die Menge des Klarspülers der Wasserqualität entsprechend einstellen zu können. (Fabrikseitig wird der Dosierer auf Position 2 gestellt).

Wenn Sie an dem Geschirr Wassertropfen feststellen, drehen Sie den Regler auf eine höhere Ziffer. Wenn das Geschirr dagegen weißliche oder klebrige Streifen aufweist, stellen Sie bitte eine niedrigere Ziffer ein.

a Sobald die Dosierung festgelegt ist, muss der Behälter vollkommen mit Klarspüler gefüllt werden, ohne dass dieser jedoch überläuft. Sollte dies geschehen, entfernen Sie die Reste bitte mit einem Tuch.

WICHTIG

Das Geschirr wird durch eine erhöhte Zugabe von Klarspüler nicht sauberer. Durch ein Übermaß an Klarspüler können sich vielmehr Flecken bilden.

Wann muss Klarspüler nachgefüllt werden?

Der Geschirrspüler selbst zeigt an, wann Klarspüler nachgefüllt werden muss. Je nach Modell stehen zwei Anzeigen zur Verfügung: Sichtfenster oder Leuchtdiode.

Das Spülmittel wird in einen Behälter gegeben, der sich auf der Innenseite der Tür, neben dem Behälter für den Klarspüler, befindet.

Spülmittel gibt es in Tabs, als Pulver oder in flüssiger Form.

Hinweise zur Spül- mittelmenge finden Sie in der Tabelle auf S. 94.

a

Nach dem Einfüllen des Spülmittels in den Behälter schließen Sie bitte den Behälterdeckel.

b

Bei einigen Programmen ist es außerdem erforderlich, einen Teil der Spülmittelmenge in die Schale auf dem Deckel des Behälters zu füllen.

SICHTFENSTER ANZEIGELEUCHTE

Schauglas neben dem Deckel des Behälters für den Klarspüler. Wenn sich in dem Sichtfenster ein heller Hintergrund zeigt, muss Klarspüler nachgefüllt werden. Ist der Hintergrund dunkel, ist noch ausreichend Klarspüler vorhanden.

Ein Leuchtsignal an der Stirnseite des Geschirrspülers zeigt an, wann Klarspüler nachgefüllt werden muss.

2

GESCHIRR. ARTEN UND EINSETZEN IN DEN GESCHIRRSPÜLER

Nicht jedes Geschirr ist spülmaschinenfest. Teile aus Holz oder Ton sowie nicht hitze beständige Kunststoffteile sollten nicht im Geschirrspüler gespült werden.

Rostfreies Besteck kann bedenkenlos gespült werden; es ist jedoch darauf zu achten, dass Silberbestecke nicht miteinander

in Berührung kommen, da sich sonst Flecken bilden können.

Aluminiumteile können im Laufe der Zeit ihre Farbe verlieren.

Bei Malereien auf Dekor- porzellan kann es zu

Abnutzungserscheinungen kommen, wenn es sich nicht um erstklassiges Material handelt.

Nur spülmaschinenfeste Gläser dürfen im Geschirrspüler gespült werden.

WICHTIG

Vergewissern Sie sich, dass das Geschirr spülmaschinenfest ist.

Einsetzen des Geschirrs

Das korrekte Einsetzen des Geschirrs in die Geschirrkörbe ist von größter Bedeutung, da es eine einwandfreie Reinigung sicherstellt.

a

Der Unterkorb ist für stärker verschmutzte und widerstandsfähigere Teile: Töpfe, Schüsseln und Teller. Vergewissern Sie sich, dass zwischen den Teilen ausreichend Platz für den Wasserstrahl vorhanden ist. Töpfe müssen mit der Öffnung nach unten eingesetzt werden.

b

Wenn Ihr Modell mit Klapphaltern ausgestattet ist, können hier in vertikaler Position Teller und in horizontaler Position große Teile wie Töpfe gespült werden.

Die tiefen Teller werden links, die flachen Teller rechts in den Geschirrkorb geladen. Beginnen Sie die Teller von außen nach innen einzusetzen. Die Teller dürfen sich nicht gegenseitig berühren.

c Die Bestecke müssen mit Ausnahme der Messer mit dem Griff nach unten in den Besteckkorb gestellt werden.

d In den oberen Korb werden empfindlichere Teile wie Tassen, Gläser Porzellan oder Kristall sowie Teller in Standardgröße geladen. Hier gibt es einen speziellen Bereich für lange Bestecke. Darüber hinaus gibt es Halterungen, die in vertikaler Position für Stiel- oder Kelchgläser vorgesehen ist.

Für das Express Programm, die Funktion Beladung Oberkorb oder Halbe Beladung muss das Geschirr in den oberen Geschirrkorb geladen werden.

Wählt man dagegen die Funktion Beladung Unterkorb, darf nur der untere Geschirrkorb beladen werden.

WICHTIG

Stellen Sie sicher dass bei beladener Spülmaschine sich die Verteiler ohne Hindernis drehen können und das Geschirr nicht die Öffnung des Spülmittelfachs versperrt.

Verstellen der Geschirrkörbe

Die Körbe können je nach Beladung verstellt werden.

Der obere Geschirrkorb verfügt über zwei Höheneinstellungen, so dass Teller unterschiedlicher Größe gespült werden können.

Auf der oberen Höhenposition können im Oberkorb genormte Teller bis zu einer Größe von 19 cm, im Unterkorb Teller bis zu 31 cm gespült werden. Wird der Oberkorb auf seine untere Position gestellt, so können oben Teller bis zu 24 cm, unten bis zu 26 cm gespült werden.

a Oberkorb Modell A:

Der Oberkorb kann verstellt werden, ohne dass er dabei aus der Führung genommen werden muss. Dies ist sogar bei voller Beladung möglich. Zum Verstellen des Korbes auf seine obere oder untere Position zieht man ihn an den seitlichen Griffen nach oben. Beide Seiten müssen sich stets auf der gleichen Höhe befinden.

b Oberkorb Modell B:

Entfernen Sie den Anschlag, der die Räder des Geschirrkorbs in der Schiene hält. Ziehen Sie den Geschirrkorb zu sich und nehmen Sie ihn heraus. Bringen Sie das Körbchen auf der gewünschten Höhe an. Setzen Sie die Führung wieder in ihre Ausgangsposition. Versichern Sie sich, dass diese in der Schiene längsseitig bis zum Ende gelangt. Beim schliessen ertönt ein leichtes "Klick".

Beim Einstellen des Spülprogramms gehen Sie bitte folgendermaßen vor:

a Betätigen Sie die Taste ON auf der Vorderseite des Geschirrspülers (die entsprechende Leuchtdiode leuchtet auf).
b Stellen Sie nun das Spülprogramm je nach Modell mit Hilfe einer Drucktaste oder eines Drehschalters ein.

Wird das Express-Programm gewählt, muss außerdem die Express-Taste (oben) betätigt werden.

Bei einigen Modellen leuchtet nun eine Leuchtdiode auf, die an-zeigt, welches Programm gewählt wurde. Bei anderen Modellen erscheint auf dem Display der Buchstabe "P" ge-folgt von der Programm-nummer.

Je nach Gerätemodell stehen verschiedene Programme zur Auswahl:

Die Wahl des richtigen Programms in Funktion des Verschmutzungsgrades, der Menge und Art des Geschirrs ist von großer Bedeutung.

PROGRAMM	TEMPERATUUR (°C)		ART DES GESCHIRRS	SPÜLMITTELMENGE (gr)	GESAMTVERBRA UCH kWh/Liter *	UNGEFÄHRE DAUER (Minuten)
Vorspülen P1	Kalt		Für Geschirr, das nicht sofort gespült werden soll	Kein Spülmittel	0,0007 KWh 3 liter	7
Intensiv P2	70		Für stark verschmutztes Geschirr und Töpfe	25+15	1,4 KWh 14 liter	133
Normal P3	65		Für verschmutztes Geschirr	25+5	1,2 KWh 14 liter	130
Automatik P3	55-65		Für verschmutztes Geschirr	25+5	1,2 KWh 14 liter	130
Economic** P4	50		Für wenig verschmutztes Geschirr	25+5	1,05 KWh 14 liter	163
Mix-Spülen P5	50		Für verschmutztes und empfindliches Geschirr	25+5	0,87 KWh 14 liter	95
Kuraprogramm P6	55		Für sehr wenig verschmutztes Geschirr	25	0,79 KWh 11 liter	59
Expresspülen*** P7	40		Für sehr wenig verschmutztes Geschirr, nur im Oberkorb	20	0,3 KWh 7 liter	25

25 gr nicht konzentriertes Spülmittel in Pulverform entsprechen eineinhalb gestrichenen Esslöffeln oder 1 Spülmittel-Tab. Bei der Verwendung von Tabs und Flüssigspülmitteln beachten Sie bitte die jeweiligen Hinweise des Spülmittelherstellers.

* Werte für 60W-Motor und 12 gedecke.
** Das Sparprogramm gem. der Norm EN-50242 dauert länger als die übrigen Programme. Trotzdem hat es den niedrigsten Energieverbrauch und ist am umweltschonendsten. Ein Leuchtsignal und ein dreisekündiger Dauerton zeigen das Programmende an.
*** Für das Express-Programm benutzen Sie bitte pulverförmiges oder flüssiges Spülmittel, dessen Auflösung optimal ist.

(4)

ZUSATZFUNKTIONEN

Die Spülfunktionen müssen immer nach der Programmwahl eingestellt werden. Wird das Programm beim Einstellen der Funktionen geändert, erfolgt für alle zuvor gewählten Funktionen ein Reset

Mit diesen Funktionen können Beladung, Zeiten und Verbrauchswerte des Spülvorgangs optimal eingestellt werden.

Zusatzfunktionen (je nach Modell):

Zeitversetzter Programmstart

Mit dieser Taste wird der Beginn des Spülvorgangs zeitlich verzögert. Bei einigen Modellen kann der Programmstart 3, 6 oder 9 Stunden verzögert werden. In diesem Fall leuchtet bei Betätigen der Verzögerungstaste eine Leuchtdiode auf, die die gewählte Option anzeigt.

Bei anderen Modellen kann die Vorwahlzeit für den Programmstart in Intervallen von jeweils 1 Stunde zwischen 1 und 9 Stunden eingestellt werden. Eine ideale Option für die Nutzung des Nachtsstromtarifs. Bei diesen Modellen erscheint bei Betätigen der Verzögerungstaste auf dem Display die Stundenzahl, die für den verzögerten Programmstart programmiert wurde.

Kurz-Taste

Mit dieser Taste wird die Dauer der Spül- und Trockenvorgänge reduziert. Diese Option kann bei den Programmen Intensiv, Normal, Automatik und beim Sparprogramm benutzt werden.

Extra-Trocknen

Mit dieser Funktion werden die Ergebnisse beim Trocknen verbessert. Sie kann mit Ausnahme des Vorspülprogramms bei allen Programmen benutzt werden und sparprogramm.

Express (oben)

Zum extra schnellen Spülen von wenig verschmutzten Geschirr im oberen Geschirrkorb.

Beladung oben / unten

Bei dieser Funktion wird nur die Hälfte des Fassungsvermögens des Geschirrspülers genutzt. Beladung oben, d.h. im Oberkorb, für empfindlichere Teile; Beladung unten, d.h. im Unterkorb, für Töpfe oder stark verschmutzte Teile. Diese Funktion kann in allen Programmen benutzt werden.

Halbe Beladung

Zum Spülen einer halben Beladung im Oberkorb. Diese Funktion kann in allen Programmen benutzt werden.

WICHTIG

Wenn beim Anwählen von Zusatzfunktionen das eingestellte Programm geändert oder die Taste ON / OFF betätigt wird, werden alle gewählten Funktionen annulliert.

HINWEIS ZUM UMWELTSCHUTZ

Wenn das Modell über einen Spar-Sensor verfügt, können im Intensiv- und Nomalspülprogramm 25% Wasser gespart werden. Der Spar-Sensor erfasst den Verschmutzungsgrad des Wassers des Vorspülgangs. Ist dieses sauber genug, wird es erneut zum Spülen benutzt.

5

INBETRIEBNAHME

Zum Starten des Geschirrspülers muss nach Einschaltung, Wahl des Spülprogramms und der Zusatzfunktionen die Start-Taste betätigt werden.

Die jeweils ablaufenden Programmabschnitte werden während des Prog r am ma bl auf es angezeigt.

Leuchtdioden über dem Wahlschalter oder der Programmtaste zeigen den aktuellen Status des Geschirrspülers an. Je nach Modell handelt es sich dabei um folgende Phasen:

a

Spülen

Trocknen / Ende STOP,

b

oder Betrieb / Ende STOP.

C

Bei Modellen mit Display wird die verbleibende Zeit bis zum Programmende angezeigt.

Die Tür des Geschirrspülers darf während des Spülvorgangs nicht geöffnet werden, da sonst der Ablauf des Programms beeinträchtigt werden könnte.

Der Geschirrspüler ist in Betrieb und ...

- Sie möchten noch ein weiteres Teil in den Geschirrspüler stellen.

1. Betätigen Sie die Pause-Taste.
2. Stellen Sie das Teil in den Geschirrspüler und/oder ändern Sie das Spülprogramm.
3. Betätigen Sie die Start-Taste.

HINWEIS: Aus Sicherheitsgründen vergehen einige Sekunden bis das Programm wieder einsetzt.

• Sie möchten das Spülprogramm ändern.
• Wählen Sie das neue Programm und Drücken sie die Taste Halt/Pause.

HINWEIS: Dies gilt nicht, wenn sich die Änderung auf die Dauer des Spülprogramms bezieht oder einen verzögerten Programmstart betrifft. In diesen Fällen muss die ON/OFF-Taste (☐) betätigt werden, um die Änderung vorzunehmen.

WICHTIG

Bitte beachten Sie, dass es sich bei den Tasten Start / Pause und ON/OFF um zwei verschiedene Tasten handelt. Wird die ON / OFF-Taste während des Spülvorgangs betätigt, muss der Geschirrspüler neu programmiert werden.

7 PROGRAMMENDE

Nach Beendigung des Programms leuchtet die Leuchtdiode ENDE (STOP) auf und es ertönt 3 Sekunden lang ein akustisches Signal.

8 UNTERBRECHUNG DER STROMVERSORGUNG

Sollte es zu einem Stromausfall kommen, so nimmt der Geschirrspüler seinen normalen Betrieb nach

Wiederherstellung der Stromversorgung dort auf, wo er stehengeblieben ist

(Mindestspeichervermögen 12 Stunden, je nach Modell).

9 WICHTIGE EMPFEHLUNGEN

Eine Reihe von Aspekten müssen stets beachtet werden, um die Lebensdauer des Geschirrspülers zu verbessern und die Spülqualität zu optimieren.

a Lassen Sie den Geschirrspüler nur voll beladen Laufen. Indem Sie die Kapazität des Geschirrspülers ausnutzen, reduzieren Sie Wasser-, sowie Stromverbrauch und das Gerät läuft leiser.
b Setzen Sie das Geschirr korrekt ein. Um eine optimale Spülqualität zu bieten, müssen die Sprüharme ohne Behinderung drehen können. Außerdem müssen die Teile so plaziert werden, dass der Wasserstrahl sie erreicht.
c Programmwahl. Wählen Sie Spülprogramm und Zusatzfunktionen stets den Erfordernissen entsprechend.
d Reinigung. Reinigen Sie Filter und Sprüharme alle drei Monate. Vergewissern Sie sich anschließend, dass sie korrekt eingesetzt sind.

INSTANDHALTUNG UND REINIGUNG DES GERÄTS

Eine Reinigung sollte regelmäßig vorgenommen werden, um die Lebensdauer Ihres Geschirrspülers zu verlängern.

Alle drei Monate:

• Filter reinigen.
• Sprüharme reinigen.
• Geschirrspüler innen reinigen.
• Geschirrspüler außen reinigen. Auf diese Weise werden Sie die Lebensdauer Ihres Geschirrspülers optimieren.

WICHTIG

Wenn Sie über einen längeren Zeitraum abwesend sind, lassen Sie die Tür des Geschirrspülers offen, damit das Maschineninnere belüftet wird.

1 REINIGEN DES SPÜLFILTERS

Der Filter besteht aus zwei oder drei Teilen (je nach Modell): Innenfilter, Außenfilter und Filterschutz. Er befindet sich im unteren Teil des Geschirrspülers, unter dem Unterkorb.

a Nehmen Sie zunächst den Unterkorb heraus.
b Drehen Sie dann den Innenfilter nach links und ziehen Sie ihn nach oben heraus.
c Nehmen Sie dann den Außenfilter und anschließend (je nach Modell) den Filterschutz heraus.

Das richtige Einsetzen der Filter ist von größter Bedeutung. Den Filterschutz in seiner Aufnahme anbringen. Den Außenfilter in seiner Aufnahme einrasten.

Den Innenfilter in die entsprechende Öffnung setzen und bis zum Anschlag nach rechts drehen.

2 REINIGEN DER SPRÜHARME

Der dritte Sprinkler (an einigen Modellen), sowie der obere und der untere Sprüharm müssen alle drei Monate gereinigt werden.

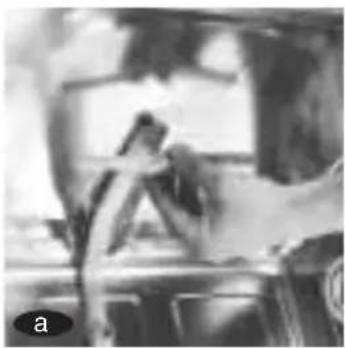

a Ausbauen der Sprinkler: Zum Ausbauen des dritten Sprüharms wird dieser nach oben gedrückt und herausgedreht.
b Der obere Sprüharm ist an dem Oberkorb befestigt. Zum Ausbauen muss er vollständig herausgedreht werden.
c Um den unteren Sprüharm auszubauen, drehen Sie bitte die untere Mutter nach links und nehmen den Arm dann nach oben heraus.

Die Sprüharme unter fließendem Wasser mit einem nicht kratzenden Schwamm reinigen.

Die Wasseraustritts- öffnungen müssen vollkommen sauber sein. Sollte eine dieser Öffnungen verstopft sein, muss diese Verstopfung entfernt werden.

Danach montieren Sie die Sprüharme wieder.

WICHTIG

Bevor Reinigungs- oder Instandhaltungsmaßnahmen vorgenommen werden, sollte der Elektroanschluss des Geschirrspülers unterbrochen werden.

3 AUSSENREINIGUNG DES GESCHIRRSPÜLERS

Der Geschirrspüler muss alle drei Monate gereinigt werden, um in dem Gerät

anhaftende Schmutzreste zu entfernen.

Anstatt normalem Reinigungsmittel muss

Maschinenreiniger benutzt werden (beachten Sie die Anwendungshinweise des Herstellers.)

4 REINIGUNG DES GEHÄUSES

Zum Reinigen des Gehäuses des Geschirrspülers benutzen Sie bitte ein mit Seifenwasser angefeuchtetes Tuch. Verwenden Sie Produkte, die weder kratzen noch scheuern. Trocknen Sie das Gehäuse mit einem Tuch.

Aus Sicherheitsgründen muss sichergestellt werden, dass die Maschine während des Reinigens nicht in Betrieb ist.

FEHLERSUCHE UND PROBLEMLÖSUNG

Sollte während des Betriebs Ihres Geschirrspülers ein Problem auftreten, werden Sie dieses anhand der nachfolgenden Hinweise wahrscheinlich selbst lösen können.

Anderenfalls wenden Sie sich bitte an den

TECHNISCHEN KUNDENDIENST.

Versuchen Sie dabei, dem Kundendienst möglichst detaillierte Information zu geben.

Wenn der Geschirrspüler eine fehlerhafte Funktion feststellt, gibt er – je nach Modell – einen akustischen oder visuellen Alarm. Am oberen Rand der Tür des Geschirrspülers befindet sich eine Tabelle mit möglichen Störfällen.

(F1) Modelle mit

Display. Bei diesen Modellen erfolgt die Identifizierung der Störung mit dem Buchstaben "F", gefolgt von einer Ziffer (1 bis 9).

1 • 🟢 Modelle ohne

Display. Bei Auftreten einer Störung gibt der Geschirrspüler ein akustisches Signal über Töne. Nach einer Unter-brechung von 7 Sekunden ertönt das Sig-nal erneut. Die Art der Störung kann durch Zählen der Signaltöne iden-tifiziert werden (1 Signalton, Tür offen, 2 Signaltöne, kein Wasserzufluss, u.s.w.).

Um das akustische Signal zu löschen, betätigen Sie bitte die Taste Start / Pause.

Je nach Art der Störung wenden Sie sich bitte an den TKD und teilen Sie diesem das aufgetretene Problem mit.

FUNKTIONSSTÖRUNG	MODELL MIT DISPLAY	MODELL OHNE DISPLAY
		ANZAHL PFEIFTÖNE
Tür schile	F1	1
Kein Wasser	F2	2
Kein Abpumpen	F3	3
Überlauf	F4	4
Überhitzung	F5	5
Heizt nicht	F6	6
Temp. fehler	F7	7
Druck fehlt	F8	8
Verteilungs	F9	9

• Warum startet der Geschirrspüler nicht?

Mögliche Gründe sind:

• Keine Netzspannung.
  – Der Stecker ist nicht richtig eingesteckt.
  – Die Sicherungen der Elektroinstallation haben "ausgelöst".
  – Der Geschirrspüler ist nicht ans Netz geschlossen.
  – Die Taste On / Off wurde nicht betätigt (die Leuchtdiode dieser Taste muss kontinuierlich leuchten).
  – Die Tür des Geschirrspülers ist nicht richtig geschlossen.
  – Die Start-Taste wurde nicht betätigt.

- Der Geschirrspüler startet, aber es fließt kein Wasser zu.

Mögliche Gründe sind:

– Die Wasserleitungen führen kein Wasser.
– Der Wasserhahn ist nicht aufgedreht.
- Der Filter des Elektroventils für den Wasserzufluss ist verstopft.

- Das Wasser fließt nicht ab, es bleibt Wasser in der Spülwanne stehen.

Mögliche Gründe sind:

– Der Abfluss ist verstopft oder falsch installiert.
- Der Abflussschlauch ist verstopft oder falsch installiert.
– Die Filter sind verstopft.
– Das gewählte Programm ist noch nicht beendet, warten Sie bis zum Programmende.

• Die Leuchtdiode für Salz nachfüllen erlischt nicht

Mögliche Gründe sind:

– Es muss Salz nachgefüllt werden. Füllen Sie Salz ein und rühren Sie es mit einem Löffel um.
– Die Wasserhärte liegt unter 7DH, deshalb benötigen Sie kein Salz. In diesem Fall leuchtet die Diode ständig.

- Spülmittelreste am Dosierer oder auf der Innentür.

Mögliche Gründe sind:

– Ein Geschirrteil verhindert, dass sich der Dosierer öffnet.
– Das Spülmittel ist verfallen oder nicht geeignet.
– Die Sprüharme stoßen an ein Teil des Geschirrs.
– Die Öffnungen der Sprüharme sind verstopft.
- Der Spülmittelbehälter war feucht, als das Spülmittel eingefüllt wurde. Der Behälter muss trocken sein.

- Ungewöhnliche Schaumbildung.

– Es wurde Handspülmittel statt Spülmittel für Geschirrspüler eingefüllt.

• Hoher Salzverbrauch.

Mögliche Gründe sind:

– Der Deckel des Salzbehälters ist nicht richtig geschlossen.
– Das Verbrauchsniveau für Salz ist nicht richtig eingestellt.

- Ungewöhnliche Geräusche des Geschirrspülers.

Mögliche Gründe sind:

– Das Geschirr ist nicht richtig eingesetzt.
– Die Sprüharme stoßen mit einem Teil des Geschirrs zusammen.

2

PROBLEME BEZÜGLICH DER SPÜLWIRKUNG

- Schmutz oder Speisereste am Geschirr.

Mögliche Gründe sind:

• Der Spülfilter ist falsch eingesetzt, verschmutzt oder verstopft.
  – Die Öffnungen der Sprüharme sind verschmutzt oder die Sprüharme werden durch Geschirrteile blockiert.
• Ungeeignetes oder zu wenig Spülmittel.
  – Das Geschirr ist nicht korrekt eingesetzt. Die Teile berühren sich gegenseitig.
  – Die Geschirrkörbe sind überladen.
  – Falsches Spülprogramm.
  – Der Abfluss ist blockiert.
• Zu stark eingetrocknete Speisereste am Geschirr.

• Das Geschirr wird weiß.

Mögliche Gründe sind:

– Ungenügend Spülmittel oder Klarspüler.
– Der Stopfen des Salzbehälters ist nicht richtig geschlossen.
– Weder Wasser noch Salz im Salzbehälter.
– Der Entkalker ist nicht entsprechend der Wasserhärte eingestellt.
- Es wurde ein phosphatfreies Spülmittel benutzt. Versuchen Sie es mit einem phosphathaltigen Spülmittel.

• Das Geschirr wird nicht trocken.

Mögliche Gründe sind:

– Zu wenig Klarspüler.
– Falsche Einstellung des Klarspülers.
– Das Geschirr ist falsch eingesetzt.
– Das Geschirr wurde zu früh herausgenommen.
– Ungeeignetes Spülprogramm.

- Milchiges Aussehen oder Kratzer bei Glas und Kristall.

Mögliche Gründe sind:

– Die Teile sind nicht spülmaschinengeeignet.

– Falsches Spülmittel.

• Glas und Kristall wird blind.

– Ungenügend Klarspüler.

- Schleier auf Gläsern und Bestecken, metallenes Aussehen der Gläser.

– Zu viel Klarspüler.

- Flecken auf Teilen aus rostfreiem Stahl oder Edelstahl.

Mögliche Gründe sind:

– Die Teile sind nicht spülmaschinengeeignet.
– Das Geschirr wurde nicht korrekt eingesetzt.
– Zu viel Spülmittel.
– Schlechte Qualität des Stahls.
– Zu viel Salz im Spülwasser. Schließen Sie den Deckel des Salzbehälters richtig.

INFORMATION ZUR UMWELTVERTRÄGLICHEN ENTSORGUNG VON NICHT MEHR FUNKTIONSFÄHIGEN ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN

Ein nicht mehr gebrauchsfähiges elektronisches oder elektrisches Gerät, darf nicht gemeinsam mit dem üblichen Hausmüll entsorgt werden.

Ohne dass dafür weitere Kosten entstehen, kann das Gerät bei von der örtlichen Verwaltung speziell dafür eingerichteten Stellen, oder bei Herstellern, die einen Rücknahmeservice anbieten, abgegeben werden.

Durch die getrennte Entsorgung von Altgeräten werden mögliche negative Auswirkung auf Umwelt und Gesundheit vermieden, die die Folge einer unsachgerechten Beseitigung sein können. Die einzelnen Bestandteile der entsorgten Geräte können verwertet und recycelt werden, womit Energie und Rohstoffe gespart werden.

Das nebenstehende Symbol auf dem Gerät oder auf der beiliegenden Bedienungsanleitung zeigt an, dass dieses Gerät nicht in den üblichen Hausmüllcontainern entsorgt werden darf.

Wenn Sie weitere Informationen erhalten möchten, setzen Sie sich bitte mit Ihrer örtlichen Verwaltung in Verbindung, oder mit dem Händler, bei dem Sie das Gerät erworben haben.

Fagor Electrodomésticos, S. Coop.

Tel. [phone]

Fax [phone]

Barrio S. Andrés, 18

20500 MONDRAGÓN (Gipuzkoa)

www.fagor.com

[e-mail]

FAGOR
