Tipo de Produto	Máquina de Lavar Louça Embutida
Dimensões (A x L x P)	85 x 60 x 55 cm
Peso Líquido	45 kg
Alimentação Elétrica	220-240 V ~ 50 Hz
Potência Nominal	2000 W
Classe Energética	A+
Consumo de Água	10 L por ciclo
Número de Talheres	13
Nível de Ruído	52 dB(A)
Número de Programas de Lavagem	6
Opção de Meia Carga	Sim
Início Programado	Até 24 h
Bloqueio para Crianças	Sim
Proteção Contra Inundações	Sistema de segurança integrado
Tipo de Filtro	Microfiltro autolimpante
Cestos Ajustáveis	Sim, ajustável em altura
Indicador de Sal e Abrillhantador	Sim
Luz Interior	Não
Índice de Reparabilidade	6,5 / 10

Perguntas frequentes - LF 015 I FAGOR

Como instalar a máquina de lavar louça corretamente?

Certifique-se de que a máquina está nivelada usando os pés ajustáveis, conecte a mangueira de água a uma fonte de água fria (3/4 de polegada) e insira a mangueira de drenagem em um sifão ou tubo de drenagem. Para a conexão elétrica, ligue a uma tomada com ligação à terra (220-240V). Ajuste a altura para encaixar sob o balcão.

O que significam os códigos de erro?

Códigos de erro comuns: E1 (falha na entrada de água), E2 (problema de drenagem), E4 (transbordamento), E9 (falha do aquecedor). Consulte o manual para uma lista completa. Tente redefinir desligando por 30 segundos.

Como limpar o filtro?

Gire o filtro grosso no sentido anti-horário e remova-o, depois puxe o filtro fino. Enxágue sob água corrente com uma escova macia. Limpe o filtro fino suavemente para evitar danos. Remonte e trave.

Por que a máquina de lavar louça não está a drenar?

Verifique se a mangueira de drenagem está dobrada ou entupida. Limpe o filtro e verifique o impulsor da bomba de drenagem para detritos. Certifique-se também de que a conexão do sifão não está obstruída.

Que detergente devo usar?

Use detergente para máquina de lavar louça (em pó, gel ou pastilhas) adequado para máquinas automáticas. Não use detergente de louça manual. Adicione ao compartimento de detergente; ajuste a quantidade com base na dureza da água.

Como ajustar a dosagem do abrillhantador?

Abra a tampa do compartimento do abrillhantador, ajuste a configuração usando uma chave de fendas (1 a 6, 1 é mínimo). Para água dura, use uma configuração mais alta. Limpe quaisquer derrames.

O que significa a luz indicadora de sal?

A luz indicadora de sal acende quando o nível de sal está baixo. Reabasteça o compartimento de sal com sal para máquina de lavar louça (não sal de cozinha). Isto é essencial para o funcionamento do amaciador de água.

Porque os meus pratos não estão a secar?

Certifique-se de que o abrillhantador está cheio e a dosagem está correta. Use um programa de secagem aquecido (se disponível). Abra ligeiramente a porta após o ciclo para permitir a saída do vapor. Evite sobrecarregar.

Como ativar o bloqueio para crianças?

Prima e mantenha premidos os botões 'Início Programado' (Delay) e 'Iniciar' (Start) simultaneamente durante 3 segundos até o indicador aparecer. Para desativar, repita. Isto bloqueia o painel de controlo para evitar alterações acidentais.

Onde posso encontrar peças sobresselentes?

As peças sobresselentes (filtros, braços aspersores, cestos, distribuidor de detergente) estão disponíveis em centros de serviço autorizados Fagor ou em retalhistas online. Utilize o número do modelo LF 015 I para pesquisar.

MANUAL DE UTILIZADOR LF 015 I FAGOR

Manual de instalación y uso del aparato Manual de instalação e utilização do aparelho Installation manual and instructions for use Installations- und Bedienungsanleitung

INSTALAÇÃO E MONTAGEM 29

UTILIZAÇÃO DO APARELHO E CONSELHOS PRÁTICOS 36

MANUTENÇÃO E LIMPEZA DO APARELHO 48

LOCALIZAÇÃO E SOLUÇÃO DE PROBLEMAS 50

ENGLISH

INSTALLATION AND FITTING 54

INSTALAÇÃO E MONTAGEM

1 PARA DESEMBALAR A MÁQUINA DE LAVAR LOUÇA

PARA DESEMBALAR

Eliminar os elementos de protecção interna: calços de poliestireno para fixar cestos.

Na parte interna da porta, no canto superior, encontra-se a etiqueta de características. Esta etiqueta nunca deve ser eliminada, visto que informa sobre o modelo exacto da máquina de lavar louça, alimentação eléctrica, n.º de série e garantia.

2 LIGAÇÃO À REDE DE ÁGUA

Na parte traseira da máquina de lavar louça encontrará a mangueira de água:

a

Ligue o tubo à entrada de água, aperte a rosca de ligação e certifique-se de que a mangueira está bem enroscada ao aparelho.

A mangueira tem de passar entre a parede e o rodapé inferior traseiro da máquina de lavar louça (b1), de forma a não ficar estrangulada ou demasiado esticada (b2).

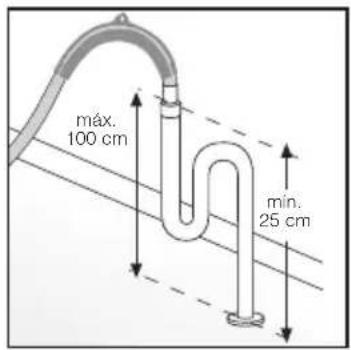

É aconselhável ter uma saída fixa de descarga de água a uma distância do chão de 25 a 100 cm.

Evite que o tubo de descarga fique muito ajustado, tenha dobras ou estrangulamentos.

Se a sua máquina de lavar louça admite entrada de água quente, ligue o tubo à torneira de água quente. Neste caso a temperatura máxima não deve ultrapassar os 60°C. Se utilizar este tipo de alimentação de água, deve ter em conta que os resultados da lavagem e da secagem podem verse afectados.

IMPORTANTE

É importante que o cotovelo da mangueira de descarga fique bem fixo na saída para evitar a queda e consequente risco de inundação. A pressão de funcionamento da água (mínima e máxima) deve estar compreendida entre 0,5-10 bar (0,05-1 mega-pascal MPa).

3 LIGAÇÃO ELÉCTRICA

Consulte a etiqueta de características situada no canto superior da porta, antes de realizar as ligações eléctricas. Certifique-se de que a tensão que chega à base da ficha é a que aparece na etiqueta.

É muito importante que a máquina de lavar louça seja ligada a uma ficha com ligação à terra. A instalação eléctrica, ficha, tomada, fusíveis ou interruptor automático e contador devem estar dimensionados para a potência máxima indicada na etiqueta de características. Se o cabo de alimentação estiver danificado, a substituição só pode ser realizada pelo fabricante, serviço de pós-venda (SAT), ou pessoal autorizado. No caso de encastramento e integração a cavilha deve ficar acessível depois da instalação.

4 NIVELAMENTO e POSICIONAMENTO

NIVELAMENTO

É importante conseguir que a máquina de lavar louça fique bem assente sobre o chão, assim como a sua perpendicularidade. Nivele-a para corrigir possíveis irregularidades do chão.

a Para isso, utilize um nivelador.

Em primeiro lugar, a profundidade (colo-cando o nível de trás para a frente);

b depois, a largura (colocando o nível em largura). A máquina delavar louça estará ni velada quando aoorientar o nível em qualquer sentido, o nível esteja sempre no centro.

POSICIONAMENTO

Se colocar o aparelho por baixo da bancada pode fazê-lo com ou sem tampa.

c Se quiser retirar a tampa, pode fazê-lo desapertando os dois parafusos da parte de trás da tampa;

d retirando o contrapeso posterior e, de acordocom o modelo, desdo-brando o material iso-lante;

e desdobrando para trás os fixadores que suportam a tampa.

f Antes de introduzir a máquina de lavar lo-uça no local corres-pondente, aproxime-a e levante-a segurando o pé de trás até deixar um espaço de cerca de 3 milímetros até à bancada.

Alguns modelos encastráveis incluem uma haste que permite nivelar os pés traseiros desde a parte da frente.

Introduza a máquina de lavar louça no espaço reservado para a mesma e cer-

tifique-se de os tubos e o cabo ficam por trás do rodapé da parte traseira da máquina de lavar louça. Ajuste-a à bancada até que a parte de cima do aparelho entre em contacto com o plano inferior da bancada do móvel de cozinha.

Para encastrar numa fila de móveis.

Se encastrar a máquina de lavar louça numa fila de móveis de cozinha com rodapé único:

a

desaperte o rodapé e re- tire-o;

b

desaperte os suportes dos pés e retire-os;

C

retire os pés reguláveis dos suportes,

d

enrosque estes pés reguláveis na máquina de lavar louça.

Encaixe o rodapé do mó- vel de cozinha, e, se for necessário, serre-o até obter a medida pretendi- da.

PAINELAGEM e INTEGRAÇÃO

PAINELAGEM

De forma simples, pode colocar na porta da máquina de lavar louça painéis ou revestimentos decorativos, a condizer com os móveis da sua cozinha. Estes painéis de revestimento não podem ter uma espessura superior a 4 mm.

a

Retire o marco da porta desapertando os parafusos.

b

Coloque o painel ou revestimento decorativo.

d

Para fixar o novo painel decorativo volte a aparafusar o marco da porta.

Em modelos encastráveis a altura da porta decorativa regulase

para poder ficar alinhada com o resto de móveis da cozinha.

a Retire o marco da porta desapertando os parafusos.
b Retire o painel decorativo da máquina de lavar louça.
c Regule a altura dos móveis de cozinha com a régua que se encontra na parte inferior da porta da máquina de lavar louça.
d Coloque o painel decorativo sobre a porta, marque a altura pretendida e corte-o.
e Coloque o painel decorativo sobre o marco e corte-o à mesma altura que o painel decorativo.
f Coloque o painel na porta, segure simultaneamente o marco e volte a marcar a posição dos novos orifícios na porta. Utilizar, para fazer os orifícios, uma broca de ø 3,25 mm (cuidado com a pro-fundidade) e volte a aparafusar o marco.

Para instalar uma máquina de lavar louça integrável:

a Se a bancada for de madeira, coloque a protecção de plástico da bancada do móvel, que impedindo que o vapor danifique essa zona.
b Coloque os esquadros da frente na máquina de lavar louça para poder fixá-lo aos móveis que se encontrem ao lado ou à bancada (ver ponto k, pág. 35).
C Coloque a máquina de lavar louça no espaço reservado para a mesma e regule a altura dos pés de acordo com o capítulo 4 de POSICIONAMENTO.
d Utilizando as réguas junto incluídas, iguale a altura do painel de comandos até chegar à altura da gaveta do móvel de cozinha.
e Colocar os acrescentos, fixá-los e marcar a posição dos orifícios.
Furar com uma broca de ø 2,5 mm e aparafusar os suportes (parte curva para cima) ao revestimento.
g Coloque o Revestimento Porta e encaixe os suportes nos alojamentos da porta.

Puxe para cima até to-car com o painel de co-mandos, assegurando-se de ter ficado bem fixo.

Os pesos máximo e mínimo aconselhados para o revestimento-porta a colocar nas máquinas de lavar louça são: Máximo: 6,5 kg. Mínimo: 3 kg.

h Abra lentamente a porta da máquina de lavar louça segurando o revestimento e finalmente fixe-o com os parafusos tendo cuidado com o alinhamento do painel com a porta.
i No caso de que as molas da porta não tenham suficiente força, compense-a com os dois parafusos adicionais fornecidos na embalagem de acessórios.
j Encaixe o rodapé do móvel de cozinha, serrando-o até conseguir a medida pretendida.
k Fixe a máquina de lavar louça à bancada no caso de esta ser de madeira. Se a bancada for de granito, fixe a máquina de lavar louça aos móveis à volta.

Em caso de integrar a máquina de lavar louça numa cozinha, é preciso deixar, pelo menos, dois milímetros de espaço nas laterais entre os móveis ou electrodomésticos e a máquina de lavar louça.

6 LAVAGEM PRÉVIA

Uma vez instalada satisfatoriamente a máquina de lavar louça, é aconselhável uma lavagem prévia:

a Prima a tecla On/Off.
b Seleccione o programa 1 (pré-lavagem), sem louça nem detergente.
c Prima a tecla Arran-que / Pausa.

Isto serve para comprovar a instalação, as ligações e a descarga, para além de limpar completamente o interior antes de levar a cabo um programa de lavagem na máquina de lavar louça.

UTILIZAÇÃO DO APARELHO E CONSELHOS PRÁTICOS

1 DUREZA DA ÁGUA, SAL, ABRILHANTADOR E DETERGENTE

Ajuste da dureza da água. Antes de pôr a máquina de lavar louça a trabalhar é preciso determinar a dureza da água da sua zona. Esta informação é fornecida pela Companhia de Águas da sua zona, ou pela Câmara, pelo Serviço de Assistência Técnica (SAT), ou utilizando a tira Aquadur incluída na embalagem de acessórios.

É possível que não precise de utilizar sal. Se este for o seu caso pode passar ao capítulo do Abrilhantador.

A água contém calcário. Quanto mais calcário tiver a água, maior será a sua dureza. Para que este não danifique a máquina de lavar louça, esta incorpora um descalcificador que retira o calcário da água e deixando-a limpa para a lavagem. Este descalcificador funciona com sal.

Regulação da quantidade de sal

As máquinas de lavar louça integram um regulador de sal, que, de acordo com o modelo, pode ser manual ou electrónico.

REGULAÇÃO MANUAL

Se a sua máquina de lavar louça leva na parte lateral interna direita um regulador de sal como os mostrados nas fotografias em anexo (Mod. A-B), deve posicionar o regulador de sal no número que corresponda à sua dureza de água (consultar tabela).

Para seleccionar a posição adequada utilize uma moeda (Mod. A) ou desaparafusador (Mod. B).

Graus franceses	0-13 HF 14-38 HF 39-50 HF 51-63 HF 64-100 HF
Graus alemães	0-7 DH 8-21 DH 22-28 DH 29-35 DH 36-56 DH
Posição do regulador de sal	0	1	2	3	4
DUREZA	suave sem sal	normal	média	dura	muito dura

REGULAÇÃO ELECTRÓNICA

Nalguns modelos o regulador de sal é eléctrico (não incorpora numeração: consulte o Mod. C na foto em anexo) e deverá ser regulado a partir do porta-comandos.

Nestes modelos existem 5 posições de regulação.

1. Prima a tecla Redução de Tempo durante três segundos, seguidamente, no display irá aparecer um número precedido pela letra "L" (L1).

2. Prima a tecla Redução de Tempo para seleccionar o nível de sal necessário.

3. Valide a selecção necessária (consulte tabela) com a tecla Arranque / Pausa.

Graus franceses	0-13 HF	14-38 HF	39-50 HF	51-63 HF	64-100 HF
Graus alemães	0-7 DH	8-21 DH	22-28 DH	29-35 DH	36-56 DH
Posição do regulador de sal	0	1	2	3	4
DUREZA	suave sem sal	normal	média	dura	muito dura

ONDE DEITAR O SAL

A primeira vez que encher o depósito de sal deve:

a Carregar o sal sem enchê-lo totalmente.
b Completá-lo com água.
c Mexer com uma col- her.
d Fechar muito bem a tampa e limpar os restos de sal que tenham caído fora do depósito.

A operação de enchimento de sal deve ser sempre feita antes de uma lavagem e nunca depois.

A máquina de lavar louça incorpora um depósito de sal situado na parte inferior da máquina de lavar louça.

Este sal não é de cozinhar, é especial para máquinas de lavar louça.

Quando é preciso re- por o sal?

De acordo com os modelos, um visor óptico, colocado na tampa do depósito de sal, ou um indicador luminoso, na parte da frente do aparelho, assinalam quando se tiver de repor o sal.

É aconselhável repor a quantidade de sal consumida cada 15 dias sem esperar que se ligue o piloto do sal.

Não deve utilizar sal se a sua máquina de lavar louça não precisar. Neste caso, o indicador luminoso estará permanentemente ligado.

O abrilhantador facilita a secagem e evita que a louça tenha gotas de água depois da lavagem. O depósito do abrilhantador está no interior da porta, junto ao de detergente.

O depósito possui um dosificador de 4 posições para poder ajustar a quantidade do abrilhantador de acordo com a qualidade da água (de fábrica o dosificador sai na posição 2).

Se observar gotas de água na louça, aumente a numeração do regulador do abrilhantador. Caso contrário, diminua a numeração se a louça apresentar riscos esbranquiçados ou pegajosos.

a Uma vez assinalada a dose é preciso encher o depósito até ao máximo, sem transbordar. Se isso acontecer, limpe os restos com um pano.

IMPORTANTE

A louça não fica mais limpa por deitar mais abrilhantador. Pelo contrário, podem dar-se manchas por excesso.

Quando é preciso re- por o abrilhantador?

A própria máquina de lavar louça assinala quando é preciso repor o abrilhantador. Dependendo do modelo existem dois tipos de indicador: visor óptico ou piloto.

Cristal transparente ao lado da tampa do depósito do abrilhantador. Se o cristal tiver o fundo claro é preciso encher. Se o fundo for escuro, há abrilhantador suficiente.

Um sinal luminoso na parte da frente da máquina de lavar louça assinala quando é preciso repor o abrilhantador.

O detergente é deitado num depósito situado na parte interna da porta, ao lado do do abrilhantador.

Existem detergentes em pastilhas, em pó e líquidos.

A quantidade de deter- gente pode ser consulta- da na tabela da pág. 44.

a

Uma vez vertido o detergente, feche a tampa do depósito.

b

Alguns programas precisam também de colocar uma parte da dose no alojamento situado na tampa do depósito.

2 LOUÇA. TIPOS E COLOCAÇÃO

Nem toda a louça é apta para as máquinas de lavar louça. Não é recomendável meter peças de madeira ou barro, nem as de plástico não resistentes ao calor.

Os talheres em aço inoxidável podem ser lavados sem nenhum problema; no entanto, tenha cuidado com os talheres de prata para que não

Colocação da louça

É muito importante colocar adequadamente a louça nos cestos, isso garante uma lavagem perfeita.

a

A cesto inferior é para as peças mais sujas e resistentes: panelas, travessas e pratos. Certifique-se de que existe espaço entre os mesmos para que o jacto de água chegue aos mesmos. As panelas devem ser colocadas viradas para baixo.

b

Se o seu modelo possui suportes rebatíveis poderá utilizá-lo na posição vertical para lavar pratos, e na sua posição horizontal para peças grandes como panelas.

estejam em contacto entre os mesmos, visto que poderiam aparecer com algumas manchas.

As peças de alumínio podem ficar descoloradas com o tempo.

O desenho da porcela- na decorada pode des- gastar-se se não for de pri- meira qualidade.

Só se deve meter cristal apto para a máquina de lavar louça.

IMPORTANTE

Certifique-se de que a louça é apta para máquina de lavar louça

Os pratos fundos são colocados à esquerda e os planos à direita. Comece a carregar os pratos da parte mais de fora do cesto para dentro. Os pratos não devem tocar-se.

C

Os talheres, à excepção das facas, devem ser colocados no cesto para os talheres com o cabo para baixo.

d

No cesto superior

colocam-se as peças mais delicadas, como taças, copos, porcelana ou cristal e pratos de tamanho standard. Existe uma zona destinada particularmente aos talheres compridos. Do mesmo modo, existem suportes que, postos na vertical, servem para colocar copos.

Quando escolher o programa Express, a função Carga de cima ou Meia Carga deve colocar a louça no cesto superior.

Por outro lado, quando optar pela função Carga de baixo, enche-se unicamente o cesto inferior.

IMPORTANTE

Certifique-se de que ao colocar a louça na máquina de lavar, os distribuidores giram sem obstáculos e que os talheres não interferem na abertura da tampa do depósito do detergente.

Regulação dos cestos

Os cestos podem ser regulados em função da carga.

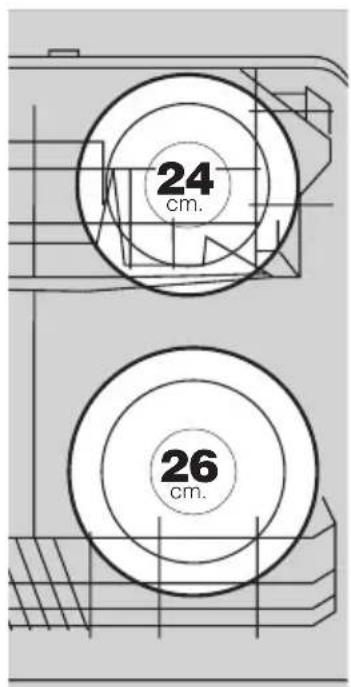

O cesto superior pode ser colocado a duas alturas diferentes de forma a que se possam lavar pratos de diferentes tamanhos.

Na posição alta poderá lavar no cesto superior pratos normativos de até 19 cm. e, no inferior, de 31 cm. Colocando o cesto superior na posição baixa poderá lavar pratos de até 24 cm. acima e de 26 abaixo.

a

Cesto superior modelo A:

Pode ser regulado sem necessidade de retirá-lo das suas calhas incluindo com a louça colocada. Tanto para o subir como para o des- cer da posição, deverá puxar o cesto para ci- ma segurando-o pelas asas laterais. Certifi- que-se de que os dois lados estão à mesma altura, se não for assim, nivele-o.

Retire o batente que impede que as rodas saiam do cesto da calha. Puxe o cesto para si e retire-o. Coloque o cesto à altura pretendida. Volte a colocar o batente na sua posição original certificando-se de que este chega ao fundo longitudinal na calha; ouve-se um "click" seco ao fechar.

3 SELECÇÃO DO PROGRAMA DE LAVAGEM

Para seleccionar o programa de lavagem, deve seguir os seguintes passos:

a Accionar ON no pai- nel frontal da máquina de lavar louça (liga-se o piloto corresponden- te),

b Selecionar o programa de lavagem, com um botão ou comando giratório, de acordo com o modelo de máquina de lavar louça.

Se seleccionar o programa Express, prima também a tecla Express (acima).

Nalguns modelos, acende-se um piloto que indica qual é o programa seleccionado, e noutros o número do programa aparece no display precedido pela letra "P".

Possui vários tipos de programas em função do modelo da máquina de lavar louça:

É muito importante seleccionar bem o programa de lavagem em função da sujidade, da quantidade, e do tipo de louça.

PROGRAMA	TEMPERATURA (°C)		TIPO DE LOUÇA	QUANTIDADE DE DETERGENTE (gr)	CONSUMO TOTAL KWh/litros *	DURAÇÃO APROX. (minutos)
Pré-lavagem P1	Frio		Para louça que não se vá lavar imediatamente	Sem detergente	0,0007 KWh3 litros	7
Intensivo P2	70		Para louça e panelas muito sujas	25+15	1,4 KWh14 litros	133
Normal P3	65		Para louça suja	25+5	1,2 KWh14 litros	130
Auto P3	55-65		Para louça suja	25+5	1,2 KWh14 litros	130
Económico** P4	50		Para louça pouco suja	25+5	1,05 KWh14 litros	163
Misto P5	50		Para louça suja e delicada	25+5	0,87 KWh14 litros	95
Rápido P6	55		Para louça muito pouco suja	25	0,79 KWh11 litros	59
Express*** P7	40		Para louça muito pouco suja colocada só no cesto superior	20	0,3 KWh7 litros	25

25 gr. de detergente em pó não concentrado equivale a uma colher e meia de sopa rasa ou uma pastilha de detergente. Para detergentes em pastilhas e líquidos siga as recomendações do fabricante de detergentes.

* Valores para motor de 60W e 12 talheres.
** O programa económico, segundo norma EM-50242, é de maior duração que o resto de programas; no entanto, é o de menor consumo de energia e o que mais respeita o meio ambiente. Um sinal luminoso e um apito contínuo, durante 3 segundos indicam o fim do programa.
*** No programa express deve ser utilizado detergente em pó ou líquido cuja dissolução é ideal.

4 SELECÇÃO DAS FUNÇÕES ADICIONAIS

As funções de lavagem devem ser sempre seleccionadas depois de escolher o programa de lavagem. Qualquer mudança de programa durante a selecção anula as funções previamente seleccionadas.

Estas funções permitem ajustar ao máximo a carga, os tempos e os consumos da lavagem.

As funções adicionais dependem dos modelos:

Tecla: Atraso horário

Permite atrasar o início da lavagem. Há modelos que atrasam a lavagem 3, 6 ou 9 horas. Neste caso, premindo a tecla de atraso horário acende-se um piloto que indica a opção seleccionada.

Noutros modelos pode ser seleccionado o tempo que quiser atrasar na lavagem de 1 a 9 horas com intervalo de 1 hora. Ideal para tarifa nocturna. Nestes modelos, premindo a tecla de atraso horário, o display vai indicar quan-tas horas deseja atrasar o começo da lavagem.

Tecla: Redução de tempo

Reduz o tempo das operações de lavagem e de secagem. Esta opção pode ser utilizada nos programas Intensivo, Normal, Automático e Económico.

Tecla: Secagem plus

Obtêm-se melhores resultados na secagem. Pode ser activada em todos os programas excepto na pré-lavagem e programa económico.

Tecla: Express (arriba)

Para lavagens extra rápidas: louça pouco suja, colocada no cesto superior.

Tecla: Carga acima / abaixo

Só se utiliza metade de capacidade da máquina de lavar louça. Carga Acima, no cesto superior, para as peças mais delicadas, e Carga Abaixo, no cesto inferior, para panelas ou louça muito suja. Válido em todos os programas.

Tecla: Meia Carga

Permite lavar meia carga só no cesto superior. Válido em todos os programas.

IMPORTANTE

Se durante a selecção de funções adicionais se muda de programa ou se prime a tecla ON / OFF, anulam-se todas as funções seleccionadas.

NOTA ECOLÓGICA

Se o modelo possuir Eco-Sensor poderá poupar cerca de 25% de água utilizando o programa Intensivo ou Normal. O Eco-Sensor detecta o grau de sujidade da água da pré-lavagem e, se estiver suficientemente limpa, reutiliza-a na lavagem.

5 ACCIONAMENTO

Uma vez ligada a máquina de lavar louça, escolhido o programa de lavagem e as funções adicionais só falta premir a tecla de arranque.

6 DESENVOLVIMENTO DO PROGRAMA DE LAVAGEM

As fases activas em cada momento do programa vão aparecendo sucessivamente à medida que a lavagem avança.

Uns pilotos, situados sobre o selector ou botão de programas indicam em que momento do processo se encontra a máquina de lavar louça. De acordo com os modelos, as fases são:

a

lavagem

secagem

fim STOP.

b

ou operação fim STOP

C

Os modelos que têm display indicam o tempo que falta para terminar o programa.

Não abra a porta da máquina de lavar louça durante o processo de lavagem. Poderia perturbar o desenvolvimento do programa

Quando a máquina de lavar louça estiver em funcionamento e...

- Quiser introduzir mais uma peça na máquina de lavar louça.

1. Prima a tecla Pausa.
2. Introduza a peça na máquina de lavar louça e/ou modifique o programa de lavagem.
3. Prima a tecla Arranque.

NOTA: Por questões de segurança o programa reinicia-se passados alguns segundos.

• Quiser modificar o programa de lavagem.
• Seleccione o novo programa e prima a tecla Arranque/Pausa

NOTA: se a modificação interferir na duração do programa de lavagem seleccionada ou se a opção for de atraso. Então dever-se-ia passar pela tecla ON/OFF (☐), para poder modificar o seu estado.

IMPORTANTE

É preciso ter em conta que a tecla Arranque / Pausa é diferente da de ON / OFF.

Se premir a tecla ON / OFF durante o processo de lavagem, deverá voltar a programar a máquina de lavar louça..

7 FIM DO PROGRAMA

Uma vez terminado o programa acende-se o piloto FIM (STOP) e ouve-se um apito contínuo durante 3 segundos.

8 CORTES NA ALIMENTAÇÃO ELÉCTRICA

Se houver um corte de energia, ao restabelecer-se o mesmo a máquina

de lavar louça continua o seu funcionamento normal no ponto onde tiver

parado (tem memória mínima de 12 horas, de acordo com os modelos).

9 CONSELHOS BÁSICOS

Há uma série de perguntas que se deve ter sempre em conta. Se assim o fizer, alargará a vida da máquina de lavar louça e melhorará a qualidade da lavagem.

a Encha a máquina de lavar louça. Tente aproveitar ao máximo a capacidade da máquina de lavar louça. Deste modo, reduzem-se os consumos de água e electricidade e diminui o nível sonoro do seu electrodoméstico.
b Coloque bem a louça. Para que a qualidade da lavagem seja ideal, os distribuidores devem girar sem nenhum tipo de obstáculos. Do mesmo modo, as peças devem estar correctamente colocadas para que o jacto do água chegue às peças.
Escolha do programa. Escolha bem o programa de lavagem, assim como as funções adicionais, de acordo com as suas necessidades.
d Limpeza. Limpe os filtros e os distribuidores de três em três meses. Do mesmo modo, certifique-se de que os coloca correctamente.

MÁQUINA DE LAVAR LOUÇA

MANUTENÇÃO E LIMPEZA DO APARELHO

É recomendável realizar habitualmente as operações de limpeza para alargar a vida da sua máquina de lavar louça.

De três em três meses deve realizar as seguintes operações.

Desta forma alargará a vida da sua máquina de lavar louça.

IMPORTANTE

Deixe a máquina de lavar louça aberta se tiver previsto ausentar-se durante um longo período de tempo, para que o ar circule livremente pelo interior da máquina.

1 LIMPEZA DO FILTRO DE LAVAGEM

O filtro é composto por duas ou três peças, (de acordo com o modelo): filtro interno, filtro externo e o protector dos filtros. Encontra-se na parte baixa da máquina de lavar louça por baixo do cesto inferior.

a

Depois de retirar o ces- to inferior, desmonta-se o filtro interno girando- o para a esquerda e puxando para cima.

b

Retirar o filtro externo.

C

Retirar o filtro protector (de acordo com modelos).

É de vital importância colocar bem os filtros.

Assegurar o protector dos filtros no seu lugar.

Encaixa-se o filtro externo no seu sítio.

Coloca-se o filtro interno no orifício e gira-se para a direita até chegar ao limite.

2

LIMPEZA DOS DISTRIBUIDORES

O terceiro aspersor (de acordo com o modelo), o distribuidor superior e o distribuidor inferior devem ser limpos de três em três meses.

Desmontagem dos distribuidores:

a

O terceiro aspersor é desmontado pressionando para cima e desenroscando-o.

b

O distribuidor superior é montado no cesto superior. Para o desmontar é preciso desenroscá-lo totalmente.

C

O distribuidor inferior desmonta-se desaper- tando a porca inferior um pouco para a es- querda e retirando-o pa- ra cima.

Devem ser limpos por baixo de um jacto de água com uma esponja que não risque.

Os orifícios de saída da água devem estar bem limpos. Se algum estiver obstruído deve desentupi-lo. Monte os distribuidores.

Antes de levar a cabo qualquer operação de limpeza ou manutenção, é aconselhável desligar a máquina de lavar louça da rede eléctrica.

3

LIMPEZA DO INTERIOR DO APARELHO

É preciso limpar a máquina de lavar louça de três em três meses para eliminar a sujidade estancada dentro da máquina.

Em vez de usar detergen- te é preciso utilizar limpa- máquinas, (siga as ins-

truções do fabricante para a sua utilização).

4

LIMPEZA DO EXTERIOR DO APARELHO

Para limpar o exterior utilize um pano húmido com água ensaboada. Utilize produtos que não risquem e não sejam abrasivos. Secar com um pano.

Por segurança, verifique se a máquina não está a trabalhar durante a limpeza.

LOCALIZAÇÃO e SOLUÇÃO DE PROBLEMAS

Se detectar algum problema na utilização da máquina de lavar louça, provavelmente possa resolvê-lo depois de consultar as indicações que se seguem.

Se assim não for, entre em contacto com o SERVIÇO DE ASSISTÊNCIA TÉCNICA oferecendo-lhe a maior informação possível.

Quando a máquina de lavar louça detectar um funcionamento defeituoso, avisa-o com sinais acústicos ou visuais, de acordo com o modelo. No canto superior da porta da máquina de lavar louça existe uma tabela indicativa com a identificação das possíveis incidências.

(F1) Modelos com display. Nestes modelos, a identificação aparece com a letra "F" seguida de um número (de 1 a 9).

1 ••) Modelos sem display. Quando houver um funcionamento defeituoso, a máquina de lavar louça emitirá uma série de apitos, acende-se durante sete segundos e, seguidamente, voltam a tocar. Poderá identificar o tipo de funcionamento defeituoso contando o número de apitos (1 apito, Porta aberta; 2 apitos; Não entra água; e assim sucessivamente).

Para que a máquina de lavar louça deixe de emitir apitos prima a tecla Arranque/Pausa.

De acordo com o tipo de funcionamento defeituoso entre em contacto com o SAT informando-o do problema.

FUNCTIONAMENTO DEFEITUOSO	MODELO COM DISPLAY	MODELO SEM DISPLAY
		N.o APITOS
Fechar porta F1 1
Não entra água F2 2
Não despeja F3 3
Transbordo F4 4
Sobreaquecimento F5 5
Não aquece F6 6
Erro temperatura	F7 7
Erro press água	F8 8
Não distribui	F9 9

- Porque é que a máquina de lavar louça não se liga?

Pode ser devido a:

– Não haver tensão na rede eléctrica.
– Não se ter metido bem a ficha.
– Os fusíveis da instalação eléctrica estarem “saltados”.
- A máquina de lavar louça não estar ligada à rede eléctrica.
- Não se ter premido a tecla de On / Off (o indicador luminoso desta tecla deve estar ligado de forma fixa).
- A porta da máquina de lavar louça estar mal fechada.
– Não se ter premido a tecla de arranque.

- A máquina de lavar louça liga-se mas não entra água

Pode ser devido a:

– Não haver água na rede.
- A torneira de passagem estar aberta.
– O filtro da electroválvula de entrada de água estar obstruído.

- Não descarga, fica água dentro do compartimento

Pode ser devido a:

• A descarga estar entupida ou mal instalada.
• O tubo de descarga estar entupido ou dobrado.
  – Os filtros estarem obstruídos.
• O programa seleccionado não ter acabado (esperar até terminar).

- Não se apaga o piloto de falta de sal

Pode ser devido a:

• Falta de sal. Adicione sal e mexa com uma colher.
• A dureza da água não ser superior a 7DH, pelo que não precisa de usar sal e, neste caso, o piloto permanece sempre ligado.

- Ficam restos de detergente no dosificador ou na contraporta

Pode ser devido a:

– Algum elemento da louça impedir a abertura do dosificador.
- O detergente estar caducado ou não ser o adequado.
– Os distribuidores tropeçarem nalgum elemento da louça.
– Os orifícios dos distribuidores estarem entupidos.
- O depósito do detergente estar húmido ao colocar o detergente. O depósito deve estar seco.

- Forma-se espuma não habitual:

– Deitou detergente de lavagem à mão em vez do especial de máquina de lavar louça.

- Gasta muito sal

Pode ser devido a:

• A tampa do sal não estar bem fechada.
• O nível de consumo de sal não estar ajustado correctamente.

- A máquina de lavar louça produz ruídos estranhos

Pode ser devido a:

– Não se ter metido a louça correctamente.
– Os distribuidores tropeçarem nalgum elemento da louça.

2

PROBLEMAS COM A EFICÁCIA DE LAVAGEM

- Restos de sujidade ou de alimentos na louça

Pode ser devido a:

• O filtro de lavagem estar colocado incorrectamente, sujo u obstruído.
• Os orifícios dos distribuidores estarem sujos ou os distribuidores estarem bloqueados com alguma peça da louça.
• O detergente não ser o adequado ou ser insuficiente.
• A louça não estar colocada correctamente. Há peças em contacto com outras.
  – Existir um excesso de carga nos cestos.
• O programa de lavagem não ser o adequado.
• A descarga estar bloqueada.
• As peças terem restos de comida excessivamente secos.

• A louça fica branca

Pode ser devido a:

• Insuficiente detergente ou abrilhantador.
• A tampa do depósito de sal estar mal fechada.
• O depósito de sal não tem água nem sal.
• O descalcificador não está ajustado correctamente de acordo a dureza do água.
• Se tiver utilizado um detergente livre de fosfato. Realizar uma prova com detergente com fosfato.

- A louça não fica seca

Pode ser devido a:

• Falta de abrilhantador.
• A regulação do abrilhantador não ser a adequada.
• A louça estar mal colocada.
  – Se ter retirado a louça demasiado cedo.
• O programa de lavagem não ser o adequado.

- O vidro ou o cristal fica com riscos

Pode ser devido a:

• As peças não serem aptas para máquina de lavar louça.
• O detergente não ser o adequado.

- O vidro ou o cristal fica com aspecto opaco

- O abrilhantador é insuficiente.

- Nos copos e talheres existem pelos e os copos apresentam um aspecto metálico

– Dosagem excessiva de abrilhantador.

- As peças de aço inoxidável ou de aço fino têm manchas

Pode ser devido a:

• As peças não serem aptas para máquinas de lavar louça.
  – A louça não estar bem colocada.
• Se ter utilizado demasiado detergente.
• Aço de baixa qualidade.
  – Existir um excesso de sal na água de lavagem. Feche correctamente a tampa do depósito de sal.

INFORMAÇÃO PARA A GESTÃO CORRECTA DOS RESÍDUOS DE APARELHOS ELÉCTRICOS E ELECTRÓNICOS

Ao final da vida útil do aparelho, este não deve ser eliminado junto com os resíduos domésticos gerais.

Pode entregar, sem qualquer tipo de custo, em centros específicos de recolha, diferenciados pelas administrações locais, ou distribuidores que facilitem este serviço. Eliminar um resíduo de electrodoméstico em separado representa evitar possíveis consequências negativas para o meio ambiente e para a saúde, provocadas por uma eliminação inadequada, e permite um tratamento e reciclagem dos materiais que o compõem, obtendo uma poupança importante de energia e recursos.

Para evidenciar a obrigação de colaborar numa recolha selectiva, o produto aparece marcado tal como se mostra como advertência de não utilização de contentores tradicionais para a sua eliminação.

Para mas informação, entre em contacto com a autoridade local ou com a loja onde tiver adquirido o produto.

INSTALLATION AND FITTING

1 UNPACKAGING THE DISHWASHER

UNPACKAGING
