VP-4320 - Staubsauger Concept - Kostenlose Bedienungsanleitung

Produkttyp	Staubsauger
Marke	Concept
Modell	VP-4320
Abmessungen (L x B x H)	41 cm x 28 cm x 23 cm
Gewicht	4,2 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	800 W
Saugleistung	250 W
Behältervolumen	1,5 l
Filtersystem	HEPA-Filter (waschbar)
Kabellänge	6 m
Geräuschpegel	78 dB(A)
Typ	Zylinderstaubsauger
Hauptfunktionen	Trockensaugen für Teppiche und Hartböden
Enthaltenes Zubehör	Fugendüse, Polsterdüse, Bürstendüse, Teleskoprohr
Einstellbare Saugkraft	Ja, elektronische Steuerung am Handgriff
Staubbeuteltyp	Beutellos (Zyklon)
Filterreinigung	Waschbarer HEPA-Filter; mit Wasser ausspülen und lufttrocknen
Wartung	Staubbehälter nach jedem Gebrauch leeren; Filter monatlich reinigen
Sicherheitsfunktionen	Thermischer Überlastschutz; automatische Abschaltung
Ersatzteile	Filter, Bürstenwalze, Zubehör separat erhältlich
Reparaturfähigkeit	Benutzeraustauschbare Filter und Bürste; Profireparatur für Motor
Zertifikat	CE, RoHS

Häufig gestellte Fragen - VP-4320 Concept

Wie leere ich den Staubbehälter?

Drücken Sie die Entriegelungstaste am Staubbehälter und ziehen Sie ihn heraus. Halten Sie ihn über einen Mülleimer und drücken Sie den unteren Verschluss, um ihn zu leeren. Spülen Sie den Behälter mit Wasser aus und lassen Sie ihn trocknen, bevor Sie ihn wieder einsetzen.

Wie oft sollte ich den HEPA-Filter reinigen?

Reinigen Sie den HEPA-Filter mindestens einmal im Monat. Wenn Sie eine verminderte Saugleistung bemerken, reinigen Sie ihn häufiger. Spülen Sie ihn unter fließendem Wasser aus und lassen Sie ihn vollständig an der Luft trocknen (24 Stunden), bevor Sie ihn wieder einsetzen.

Der Staubsauger hat keine Saugkraft. Was sollte ich überprüfen?

Überprüfen Sie zunächst, ob der Staubbehälter voll ist, und leeren Sie ihn. Kontrollieren Sie als nächstes die Filter auf Verstopfungen und reinigen Sie sie. Untersuchen Sie auch den Schlauch und die Aufsätze auf Blockaden. Wenn das Problem weiterhin besteht, prüfen Sie, ob der Beutel voll oder die Bürstenwalze blockiert ist.

Kann ich den Staubsauger auf Holzböden verwenden?

Ja, der VP-4320 ist für Holzböden geeignet. Verwenden Sie die Bürstendüse ohne rotierende Bürste oder wählen Sie die entsprechende Einstellung, um Kratzer zu vermeiden. Die einstellbare Saugkraft hilft, Schäden zu verhindern.

Wie wechsle ich die Bürstenwalze?

Ziehen Sie den Netzstecker. Drehen Sie den Staubsauger um und entfernen Sie die Abdeckung des Bürstenwalzengehäuses. Heben Sie die alte Bürstenwalze heraus, entfernen Sie eventuell darauf gewickelte Haare und setzen Sie die neue ein. Setzen Sie die Abdeckung wieder sicher auf.

Was macht der thermische Schutz?

Der thermische Überlastschutz schaltet den Staubsauger bei Überhitzung automatisch ab, um Schäden zu vermeiden. Falls dies geschieht, schalten Sie den Staubsauger aus, ziehen Sie den Stecker und lassen Sie ihn mindestens 30 Minuten abkühlen, bevor Sie ihn wieder einschalten.

Wie lang ist das Stromkabel?

Das Stromkabel ist 6 Meter lang und ermöglicht einen großzügigen Reinigungsradius. Für größere Reichweite verwenden Sie ein Verlängerungskabel, das für die Leistung des Staubsaugers ausgelegt ist.

Ist der HEPA-Filter waschbar?

Ja, der HEPA-Filter ist waschbar. Spülen Sie ihn unter lauwarmem Wasser ohne Reinigungsmittel aus. Drücken Sie ihn vorsichtig aus und lassen Sie ihn mindestens 24 Stunden an der Luft trocknen, bevor Sie ihn wieder einbauen. Verwenden Sie keinen Haartrockner.

Kann ich mit diesem Modell Flüssigkeiten saugen?

Nein, der VP-4320 ist nur für Trockensaugen ausgelegt. Das Aufnehmen von Flüssigkeiten kann den Motor beschädigen und die Garantie aufheben. Verwenden Sie für Flüssigkeiten einen Nass-/Trockensauger.

Wo kann ich Ersatzteile kaufen?

Ersatzteile wie Filter, Bürstenwalzen und Zubehör sind bei autorisierten Concept-Händlern oder online über die offizielle Concept-Website erhältlich. Verwenden Sie nur Originalteile für optimale Leistung.

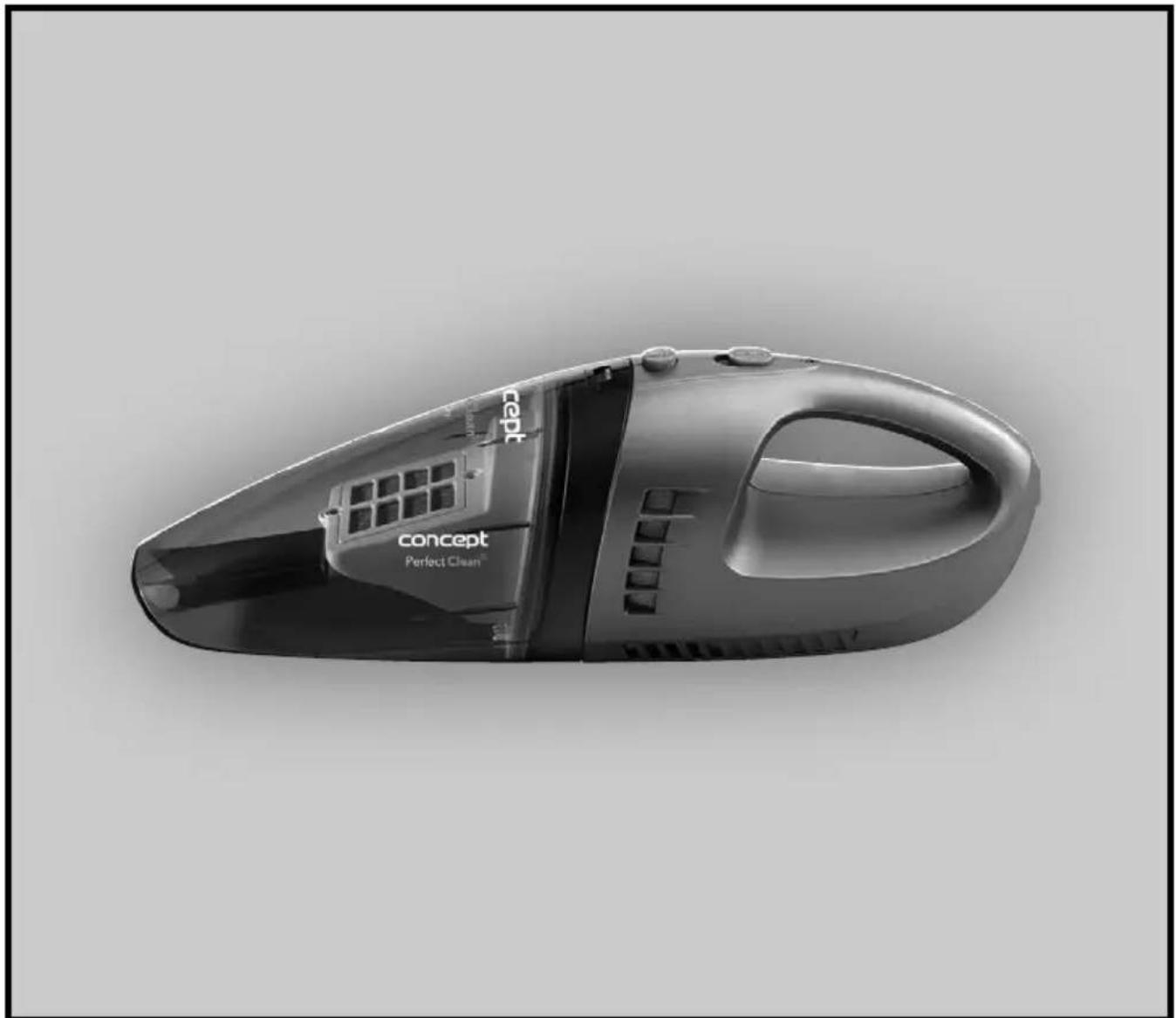

BEDIENUNGSANLEITUNG VP-4320 Concept

Batterie-Handstaubsauger

Vielen Dank, dass Sie sich für ein Produkt der Marke Concept entschieden haben. Wir wünschen Ihnen, dass Sie mit diesem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie sich vor dem ersten Gebrauch die Bedienungsanleitung sorgfältig durch und bewahren Sie diese gut auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt nutzen, sich mit der Gebrauchsanweisung vertraut machen.

Technische Parameter
Batteriespannung DC 7,2 V
Batterieladeaggregatspannung	Eingang: AC 100–240 V, 50/60 HzAusgang: DC 9 V, 600 mA
Leistung 35 W
Geräuschentwicklung 80 dB (A)
Zeit der kompletten Ladung ca. 5,5 Stunden
Betriebsdauer ca. 11 Min.

Verstärkte Isolierung. Schutzklasse III.

WICHTIGE SICHERHEITSHINWEISE

• Das Gerät nicht anders benutzen, als in dieser Anleitung beschrieben.
• Überprüfen Sie, ob die Netzspannung den Werten auf dem Typenschild des Batterieladeaggregates entspricht.
• Lassen Sie das Gerät nicht ohne Aufsicht, sofern es eingeschaltet ist.
• Zum Trennen des Batterieladeaggregates von der Steckdose nie am Zuleitungskabel ziehen, sondern das Batterieladeaggregat greifen und aus der Steckdose herausziehen.
• Halten Sie das Gerät außerhalb der Reichwelte von Kindern und Unbefugten und vermelden Sie, dass diese mit ihm in Berührung kommen.
• Verwenden Sie das Gerät nur mit großer Vorsicht in der Nähe von Kindern.
  • Das Gerät nicht als Spielzeug verwenden.
• Verwenden Sie nur das vom Hersteller empfohlene Zubehör.
• Benutzen Sie das Batterieladeaggregat nicht mit beschädigtem Zuleitungskabel oder Stecker, lassen Sie den Fehler durch ein autorisiertes Servicezentrum umgehend beseltigen.
• Gerät von Wärmequellen, wie Helzungskörper, Röhre und dergleichen fernhalten. Vor direkter Sonneneinstrahlung, Feuchtigkeit schützen.
• Berühren Sie das Gerät nicht mit feuchten oder nassen Händen.
• Legen Sie keine Gegenstände in die Öffnungen. Das Gerät nicht verwenden, sofern eine der Öffnungen verstopft ist.
• Wahren Sie erhöhte Vorsicht beim Absaugen von Treppen.
• Sofern die Saugöffnung verstopft ist, schalten Sie das Gerät aus und entfernen Sie die Schmutzpartikel vor einem erneuten Einschalten.
• Beim Aufsetzen von Zubehör während des Reinigens oder im Falle einer Störung schalten Sie das Gerät aus und ziehen Sie das Batterieladeaggregat aus der Steckdose.
• Das Gerät ist nur zum Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.
• Saugen Sie nichts brennendes, wie Zigaretten, Streichhölzer oder heiße Asche.
• Setzen Sie das Gerät nicht in feuchten Räumen ein, saugen Sie keine brennbare Flüssigkeiten (wie Benzin) und verwenden Sie das Gerät nicht in Räumlichkeiten, in denen sich diese Stoffe befinden könnten.

DE

concept

concept

DE

• Nie ohne Filter für den Staubsauger saugen. Bei jedem Einsatz des Gerätes vergewissern Sie sich, dass die Filter des Staubsaugers richtig eingesetzt sind.
• Tauchen Sie das Zuleitungkabel, das Batterieladeaggregat oder das Gerät nicht in Wasser oder andere Flüssigkeit ein.
• Das Gerät und auch das Zuleitungskabel vom Batterieladeaggregat regelmäßig auf Beschädigungen überprüfen. Beschädigtes Gerät nicht einschalten.
• Vor dem Reinigen und nach den Einsatz das Gerät ausschalten und abkühlen lassen.
• Vor dem Saugen große oder scharfe Gegenstände, die den Staubfilter beschädigen könnten, von der abzusaugenden Oberfläche entfernen.
• Gerät nicht mit verschmutzten Filtern benutzen.
• Die Batterie des Gerätes nicht ins Feuer werfen und keinen Temperaturen über 40 °C aussetzen.
• Sich in Bewegung befindende Teile des Geräts während des Betriebs nicht berühren.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an einen autorisierten Reparaturservice.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber benutzt werden sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn Sie sind 8 Jahre oder älter und werden beaufsichtigt. Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahren fernzuhalten. Es ist erhöhte Vorsicht geboten, wenn Sie das Gerät in der Nähe von Kindern betreiben. Das Gerät nicht als Spielzeug verwenden.

Bei einer Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Gewährleistungsreparatur anerkannt werden.

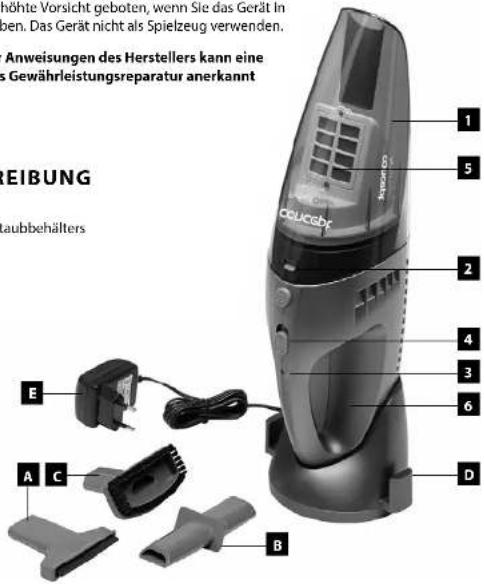

PRODUKTBESCHREIBUNG

1 Staubbehälter
2 Arretierung zum Lösen des Staubbehälters
3 Ladekontrolleuchte
4 Schalter
5 Wasserabscheider
6 Gerätekörper

Zubehör

A Mundstück für nasses Absaugen
B Schlitzmundstück
C Mundstück mit Bürste
D Ladestation
E Batterieladeaggregat

BEDIENUNGSANLEITUNG

Staubsaugerinbetriebnahme

HINWEIS:

Vor dem Aufsetzen oder der Abnahme des Zubehörs den Stecker des Batterieladeaggregats stets aus der Steckdose herausziehen!

Zubehör

1. Mundstück für nasses Absaugen
   Dient als Spachtel beim Saugen von Flüssigkeiten.
2. Schlitzmundstück
   Dient zum Absaugen von schwer zugänglichen Bereichen wie z.B. Heizkörper, Schlitze, Ecken, Podeste, Polsterzwischenräumen etc.
3. Mundstück mit Bürste

Dieses Mundstück wird für Möbel, Polsterungen, Bücher, Lampen, etc. eingesetzt.

Batterieladung

Vor dem ersten Einsatz oder sofern die Batterie des Staubsaugers ganz entladen Ist, lassen Sie den Staubsauger ca. 5,5 Stunden laden.
Zum Laden der Batterie stecken Sie den ausgeschalteten Staubsauger in die Ladestation ein, schließen das Zuleitungskabel an die Ladestation an und stecken das Batterieladeaggregat in die Steckdose.
Sofern Sie die Lebensdauer der Batterie so lang wie möglich erhalten wollen, laden Sie diese erst nach kompletter Entladung wieder auf.
Die Lebensdauer der Batterie beträgt ca. 150–200 Ladenzyklen.

Bem.: Ladeanzeige leuchtet rot, sofern der Staubsauger sich in der Ladestation befindet und der Ladeadapter an die Steckdose vom Stromnetz angeschlossen ist. Die Betriebsdauer des Staubsaugers bei kompletten Aufladung der Batterie beträgt ca. 11 Minuten.

Einsatz des staubsaugers

BEMERKUNG

Der Staubsauger kann zum trockenen und nassen Absaugen verwendet werden.

Vor dem Einsatz des Staubsaugers vergewissem Sie sich, ob die Filter und der Wasserabscheider richtig eingesetzt und befestigt sind.

1. Staubsauger aus der Ladestation hrausnehmen.
2. Durch Verschieben des Schalters den Staubsauger einschalten.
3. Bei nassem Absaugen verwenden Sie das Mundstück zum nassen Absaugen, welches die Funktion eines Spachtels hat und der Staubsauger saugt bei Rückwärtsbewegung die Flüssigkeit auf. Bewegen Sie den Staubsauger sehr vorsichtig, um ein Eindringen der Flüssigkeit in den Motor des Staubsaugers zu vermeiden. Diesen nicht schütteln und nicht umkippen. Der Wasserabscheider vermeidet nur das Ansaugen der Flüssigkeit in den Motor des Staubsaugers, wirkt aber nicht als Schutz gegen ein Eindringen der Flüssigkeit in den Motor des Staubsaugers (Abb. 1).

Die max. Menge der abgesaugten Flüssigkeit beträgt ca. 150 ml. Bei einer größeren Menge fängt die Flüssigkeit an durch das Mundstück zurück nach außen aus dem Staubbehälter herauszufließen.

1. Nach dem Einsatz den Schlater lösen und der Staubsauger schaltet sich aus.

Kontrolle des füllstands des staubbehälters

Sofern die Saugleistung des Stabsaugers sinkt oder der Staubbehälter voll ist, entleeren Sie diesen und reinigen den Filter des Staubsaugers.

WARTUNG

Wir empfehlen präventiv, nach jedem Einsatz des Staubsaugers den Staubbehälter auszuschütten und den Filter des Staubsaugers zu reinigen.

Entleeren des staubbehälters

1. Ladeadapter vom Stromnetz trennen.

2. Staubsauger mit dem Staubbehälter nach unten halten.

3. Durch Drücken der Arretierung lösen Sie den Staubbehälter.

4. Nehmen Sie den Wasserabscheider heraus und entleeren Sie den Staubbehälter des Staubsaugers.

5. In umgekehrter Reihenfolge setzen Sie den Wasserabscheider und auch den Filter und den Staubbehälter wieder ein.

Reinigung und dauerfilterwechsel

Den Filter des Staubsaugers kann man durch mechanisches Ausklopfen und Säuberung mit einer weichen Bürste reinigen. Einen stark verschmutzten Filter kann man nach diesem Schritt abwaschen und mit einer weichen Bürste unter lauwarmem Wasser ohne Reinigungszusätze reinigen.

Wichtig ist es, die nassen Teile gründlich trocknen zu lassen. Der feuchte Filter würde durch ein Absaugen seine Wirkung verlieren! Zum Trocknen keinen Föhn verwenden!

Bem.: Durch eine Nassreinigung kann es zu einem größeren Verschleiß des Filters kommen und damit zu einer Verkürzung seiner Lebensdauer.

• Der Filter sollte bei sichtbarer Verschmutzung oder bei Abnahme der Saugleistung des Staubsaugers gewechselt werden. Prüfen Sie diesen nach jedem Einsatz des Staubsaugers.
• Um den Staubsauger nicht zu beschädigen, benutzen Sie diesen nicht ohne richtig eingesetzten Filter und Wasserabscheider.
• Den geeigneten Filtertyp können Sie bei ihrem Händler kaufen oder beim Hersteller bestellen.

REINIGUNG UND WARTUNG

Das Zubehör und der Staubsauger können mit einem feuchten Lappen gereinigt werden.

Tauchen Sie das Zuleitungkabel, das Batterieladeaggregat oder das Gerät nicht in Wasser oder andere Flüssigkeit ein.

Zum Reinigen keine aggressiven Stoffe, z. B. Lösungsmittel oder Abrasive verwenden!

PROBLEMLÖSUNGEN

Problem Ursache Lösung
Der Motor funktioniert nicht.	Batterie ist entladen Batterie laden
Saugleistungsminderung	Voller oder verstopfter Staubbehälter.	Staubbehälter entleeren und reinigen.
	Filter verstopft. Filter reinigen oder wechseln.
Betriebsdauer beim vollen Laden kleiner als 1 Minute	Die Batterielebensdauer ist am Ende.	Dei Batterie ist zu erneuern. Kontakt mit einem autorisierten Service aufnehmen.
Staubsauger erwärmt sich	Ein Erwärmen des Staubsaugers während des Betriebs ist normal, es handelt sich um keinen Fehler.

ZUBEHÖR

Zum Gerät kann folgendes Zubehör gekauft werden:

Filter Bestellcode 42391658 Preis gemäß gültiger Preisliste

Batterie Bestellcode 42391659 Preis gemäß gültiger Preisliste

ENTSORGUNG DER BATTERIE

Das Gerät enthält eine NiMH Batterie. Dieser Batterietyp enthält Stoffe, die bei ihrer Zersetzung der Umwelt schaden können. Vor der Entsorgung oder dem Wechsel der Batterie ist die ursprüngliche Batterie herauszunehmen und an einer geeigneten Sammelstelle abzugeben.

Zum Herausnehmen der Batterie die Abdeckung an der unteren Seite des Staubsaugers öffnen.

SERVICE

Eine umfangreiche Wartung oder Reparatur, die einen Eingriff in die inneren Telle des Gerätes erfordert, ist durch eine autorisierte Werkstatt durchzuführen.

43

DE

concept

concept

UMWELTSCHUTZ

• Bevorzugen Sie das Recyceln von Verpackungen und Altgeräten.
• Der Gerätekarton kann als sortiertes Altmaterial entsorgt werden.
  • Die Polyäthylentüten (PE) geben Sie zum Recyceln des Materials ab.

Recycling des Gerätes am Ende seiner Lebensdauer:

Das Symbol am Produkt oder an der Verpackung gibt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist auf einem Recyclinghof für elektrische und elektronische Anlagen zu entsorgen. Durch die korrekte Entsorgung dieses Produktes helfen Sie, negative Konsequenzen für die Umwelt und die Gesundheit der Menschen zu verhindern, die durch die unsachgemäße Entsorgung dieses Produktes verursacht würden. Ausführliche Informationen zum Recycling dieses Produkts erhalten Sie bei den zuständigen örtlichen Behörden, dem Dienst für Entsorgung von Haushaltsabfall, oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Dieses Produkt erfüllt die grundlegenden Anforderungen der EU-Richtlinien, die für sie gelten.

Änderungen am Text, Design und technische Spezifikationen können sich ohne vorherige Ankündigung ändern, und wir behalten uns das Recht, sie zu ändern.
