Produkttyp	1U Rack-Server
Marke	IBM
Modell	eServer xSeries 305
Abmessungen (H x B x T)	4.3 cm x 44.5 cm x 61.0 cm (1U x 19 Zoll x 24 Zoll)
Gewicht	ca. 12.7 kg (28 lb)
Stromversorgung	Netzteil 200-240 V, 50/60 Hz, Leistung 200 W
Prozessor	Bis zu 2 Intel Pentium 4 oder Xeon Prozessoren
Arbeitsspeicher (RAM)	Bis zu 4 GB DDR SDRAM
Speicher	2 Einschübe für SATA- oder SCSI-Festplatten
Netzwerkkonnektivität	2 Ethernet-Ports 10/100/1000
Hauptfunktionen	Einstiegsserver für kleine Unternehmen, Fernverwaltung möglich
Wartung und Reinigung	Regelmäßiges Entstauben, Einhaltung einer Umgebungstemperatur zwischen 10°C und 35°C
Sicherheit	Gehäuseverriegelung, BIOS-Passwort, Einhaltung elektrischer Sicherheitsnormen
Ersatzteile und Reparierbarkeit	Netzteil, Lüfter, Festplatten, Arbeitsspeicher, Hauptplatine (vorbehaltlich Verfügbarkeit)

Häufig gestellte Fragen - eServer xSeries 305 IBM

Wie aktualisiere ich das BIOS des IBM eServer xSeries 305?

Laden Sie die neueste BIOS-Version von der IBM-Support-Website herunter. Erstellen Sie eine bootfähige Diskette oder einen bootfähigen USB-Stick und folgen Sie den Anweisungen auf dem Bildschirm. Stellen Sie sicher, dass die Stromversorgung während des Updates stabil ist.

Welcher RAM-Typ ist kompatibel?

Der Server akzeptiert DDR SDRAM ECC non-registered mit bis zu 4 GB Gesamtkapazität. Die Module müssen vom Typ PC1600 oder PC2100 sein.

Wie setze ich das vergessene BIOS-Passwort zurück?

Öffnen Sie das Gehäuse und lokalisieren Sie den CMOS-Jumper (JP1). Verschieben Sie ihn von der normalen Position für einige Sekunden in die Reset-Position, dann setzen Sie ihn zurück. Das Passwort wird gelöscht.

Der Server startet nicht, was tun?

Überprüfen Sie, ob alle Stromkabel angeschlossen sind und der Schalter eingeschaltet ist. Hören Sie auf Pieptöne: Ein langer Piepton deutet auf ein Speicherproblem hin. Testen Sie jedes Modul einzeln. Konsultieren Sie das Handbuch für die Piepcode.

Wie installiere ich eine zusätzliche Festplatte?

Der Server verfügt über zwei Einschübe. Öffnen Sie die Abdeckung, setzen Sie die Festplatte in einen freien Einschub und befestigen Sie sie. Schließen Sie das Stromkabel und das SATA/SCSI-Datenkabel an das Motherboard an. Schließen Sie die Abdeckung und konfigurieren Sie ggf. RAID.

Wie hoch ist die typische Leistungsaufnahme?

Die Leistungsaufnahme beträgt etwa 200 W unter Last. Verwenden Sie ein stabilisiertes Netzteil, um Schwankungen zu vermeiden. Der Server ist für 200-240 V ausgelegt.

Kann ich diesen Server mit einer USV verwenden?

Ja, es wird empfohlen, eine USV zu verwenden, um den Server vor Stromausfällen zu schützen. Wählen Sie eine USV mit mindestens 500 VA, um eine ausreichende Autonomie zu gewährleisten.

Wie reinige ich das Innere des Servers?

Trennen Sie den Server vom Stromnetz. Verwenden Sie Druckluft, um Staub von Lüftern und Kühlkörpern zu entfernen. Vermeiden Sie Berührung empfindlicher Komponenten. Schließen Sie die Abdeckung nach der Reinigung.

Welche LEDs zeigen ein Hardwareproblem an?

Die Frontblende hat LEDs: grüne Betriebs-LED, orange Festplatten-LED bei Ausfall, blinkende Systemfehler-LED. Konsultieren Sie das Handbuch für den LED-Code.

Wo kann ich die Treiber für diesen Server herunterladen?

Besuchen Sie die IBM Lenovo Support-Website, suchen Sie nach 'xSeries 305' und laden Sie die Treiber für Ihr Betriebssystem herunter. Treiber für Windows Server 2003 und Linux sind verfügbar.

BEDIENUNGSANLEITUNG eServer xSeries 305 IBM

Lesen Sie alle Sicherheitshinweise, bevor Sie eine Anweisung ausführen.

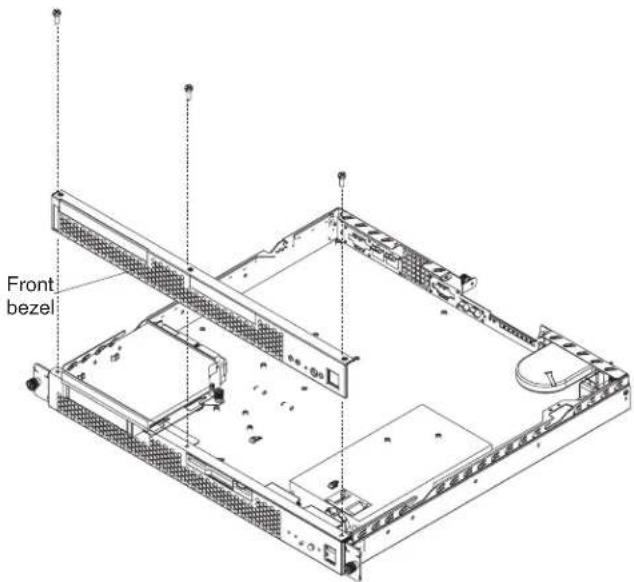

Removingthefrontbezel

Removingthefrontbezel

Alle Sicherheitshinweise in dieser IBM documentation beginnen mit einer Nummer. Diese Nummer verweist auf einen englischen Sicherheitshinweis mit den übersetzten Versionen dieses Hinweises in diesem Abschnitt.

Wenn z. B. ein Sicherheitshinweis mit der Nummer 1 beginnt, so erscheint die übersetzung für diesen Sicherheitshinweis in diesem Abschnitt unter dem Hinweis 1.

Lesen Sie alle Sicherheitshinweise, bevor Sie eine Anweisung ausführen.

Hinweis 1

VORSICHT

Elektrische Spannungen von Netz-, Telefon- und Datenübertragungsleitungen sind gefährlich.

Aus Sicherheitsgründen:

• Bei Gewitter an diesem Gerät keine Kabel anschließen oder lösen. Ferner keine Installations-, Wartungs- oder Rekonfigurationsarbeiten durchführen.
• Gerät nur an eine Schutzkontaktsteckdose mit ordnungsgemäß geerdetem Schutzkontakt anschließen.
• Alle angeschlossenen Geräte ebenfalls an Schutzkontaktsteckdosen mit ordnungsgemäß geerdetem Schutzkontakt anschließen.
• Signalkabel möglichst einhändig anschließen oder lösen.
• Keine Geräte einschalten, wenn die Gefahr einer Beschädigung durch Feuer, Wasser oder andere Einflüsse besteht.
  •Die Verbindung zu den angeschlossenen Netzkabeln, Telekommunikationssystemen, Netzwerken und Modems ist vor dem öffnen des Gehäuses zu unterbrechen. Es sei denn, dies ist in den zugehörigen Installations- und Konfigurationsprozeduren anders angegeben.
• Nur nach den nachfolgend aufgeführten Anweisungen arbeiten, die für Installation, Transport oder öffnen von Gehäusen von Personal Computern oder angeschlossenen Einheiten gelten.

Kabelanschließen:Kabellösen:
1. Alle Geräte ausschalten und Netzstecker ziehen.2. Zuerst alle Kabel an Einheiten anschließen.3. Signalkabel an Anschlußbuchsen anschließen.4. Netzstecker an Steckdose anschließen.5. Gerät einschalten.	1. Alle Geräte ausschalten.2. Zuerst Netzstecker von Steckdose lösen.3. Signalkabel von Anschlußbuchsen lösen.4. Alle Kabel von Einheiten lösen.

Hinweis 2

ACHTUNG:

Eine verbrauchte Batterie nur durch eine Batterie mit der IBM Teilenummer 33F8354 oder durch eine vom Hersteller empfohlene Batterie ersetzen. Wenn Ihr System ein Modul mit einer Lithium-Batterie enthält, ersetzen Sie es immer mit dem selben Modultyp vom selben Hersteller. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Handhabung oder Entsorgung explodieren.

Die Batterie nicht:

•mit Wasser in Berührung bringen.

•über 100 C erhitzen.

• reparieren oder zerlegen.

Die örtlichen Bestimmungen für die Entsorgung von Sondermüll beachten.

Hinweis 3

ACHTUNG:

Wenn ein Laserprodukt (z. B. CD-ROM-Laufwerke, DVD-Laufwerke, Einheiten mit Glasfaserkabeln oder Transmitter) installiert ist, beachten Sie folgendes.

- Das Entfernen der Abdeckungen des CD-ROM-Laufwerks kann zu gefährlicher Laserstrahlung führen. Es befinden sich keine Teile innerhalb des CD-ROM-Laufwerks, die vom Benutzer gewartet werden müssen. Die Verkleidung des CD-ROM-Laufwerks nicht öffnen.

- Steuer- und Einstellelemente sowie Verfahren nur entsprechend den Anweisungen im vorliegenden Handbuch einsetzen. Andernfalls kann gefährliche Laserstrahlung auftreten.

VORSICHT

Manche CD-ROM-Laufwerke enthalten eine eingebaute Laserdiode der Klasse 3A oder 3B. Die nachfolgend aufgeführten Punkte beachten.

Laserstrahlung bei geöffneter Tür. Niemals direkt in den Laserstrahl sehen, nicht direkt mit optischen Instrumenten betrachten und den Strahlungsbereich meiden.

Hinweis 4

≥18 kg ≥32 kg ≥55 kg

ACHTUNG:

Beim Anheben der Maschine die vorgeschriebenen Sicherheitsbestimmungen beachten.

Hinweis 5

ACHTUNG:

Mit dem Betriebsspannungsschalter an der Vorderseite des Servers und dem Betriebsspannungsschalter am Netzteil wird die Stromversorgung für den Server nicht unterbrochen. Der Server könnte auch mehr als ein Netzkabel aufweisen. Um die gesamte Stromversorgung des Servers auszuschalten, muß sichergestellt werden, daß alle Netzkabel aus den Netzsteckdosen herausgezogen wurden.

Hinweis 10

ACHTUNG:

Keine Gegenstände, die mehr als 82 kg wiegen, auf Rack-Einheiten ablegen.
