Produkttype	Luftrenser (recirkulerende emhætte)
Mærke	Thermex
Model	Puremex 5
Installationstype	Loftsmonteret med 4 fastgørelseswirer
Strømforsyning	230/380 V ±10% ~ 50 Hz
Maksimal belastning	10 kW (<25 A pr. fase)
Rækkevidde for fjernbetjening	Op til 400 m (sigtelinje)
Blæserhastigheder	Lav, Medium, Høj
Lysstyring	2-trins lysstyrke (100%, 50%)
UV-lampe	Ja, kan tændes/slukkes via fjernbetjening
Fedtfilter	Månedlig rengøring påkrævet
Kulfilter	Udskift mindst én gang om året (til recirkulationstilstand)
Plasmafilter	Selvrensende, ingen udskiftning nødvendig (levetid)
Driftstilstand	Kun recirkulation (skal bruge kulfilter eller plasmafilter)
Touchbetjening	Ja, på enheden
Fjernbetjening	Inkluderet, med batterifilm fjernet før brug
Sikkerhedsfunktioner	Jordforbindelse påkrævet; skal installeres af en kvalificeret elektriker
Vedligeholdelse	Aftørres med fugtig klud; brug aldrig slibende materialer
Garanti	Ophæves, hvis den bruges uden for private husholdninger

Ofte stillede spørgsmål - Puremex 5 Thermex

Hvordan installeres Thermex Puremex 5 luftrenseren?

Installation skal udføres af en kvalificeret elektriker. Ophængningspladen fastgøres i loftet med 4 skruer (ST6 til træ eller M6 ekspansionsbolte til cement). Fastgørelseswirer og strømkabel føres gennem dækslet, derefter fastgøres stålwirerne med wirelåse. Sørg for, at wirerne har samme længde for balance. Enheden skal jordforbindes og tilsluttes i henhold til mærkepladen.

Hvilken type filtre bruger Puremex 5?

Den bruger et fedtfilter (renses månedligt) og enten et kulfilter (udskiftes årligt) eller et plasmafilter (selvrensende, levetid). Enheden kører kun i recirkulationstilstand, så et af disse filtre skal være installeret.

Hvordan rengør jeg fedtfilteret?

Rens fedtfilteret hver måned for at forhindre brandfare. Brug almindeligt rengøringsmiddel. Filteret opsamler fedt og røg; hvis det ikke renses, vil rester mætte det.

Hvor ofte skal kulfilteret udskiftes?

Kulfilteret skal udskiftes mindst én gang om året, afhængigt af hvor ofte enheden bruges. Det fanger lugte og er afgørende for recirkulation.

Skal plasmafilteret udskiftes?

Nej, plasmafilteret har et selvrensende system og kræver ingen udskiftning. Det kan holde hele enhedens levetid.

Hvordan bruges fjernbetjeningen?

Fjern batterifilmen før brug. TÆND/SLUK-knappen tænder/slukker for blæseren. BLÆSERHASTIGHED-knappen skifter mellem Lav-Mellem-Høj-Lav. Lys-knappen styrer lampens lysstyrke (100%, 50%, slukket).

Hvad skal jeg gøre, hvis blæseren ikke virker, men lyset er tændt?

Blæserbladet kan være blokeret, eller motoren kan være beskadiget. Sluk for enheden, og få den repareret af kvalificeret servicepersonale.

Både lys og blæser virker ikke, hvad kan årsagen være?

Mulige årsager: en sprunget pære (udskift med korrekt watt) eller et løst strømkabel (sæt i igen). Hvis det stadig ikke virker, kontakt service.

Hvorfor vibrerer enheden voldsomt?

Mulige årsager: beskadiget blæserblad, løs motor eller forkert ophængning. Sluk og få den repareret af kvalificeret personale. Kontroller, om beslaget er korrekt placeret.

Hvordan kan jeg forbedre sugeevnen?

Sørg for, at afstanden mellem enheden og kogepladen er 65-75 cm. For lang afstand reducerer effektiviteten.

BRUGSANVISNING Puremex 5 Thermex

• Denne enhed er udviklet og produceret i henhold til DS/EN 60335-1.
• Denne enhed er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
• Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
• Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér enheden for transportskader, fejl og mangler straks ved modtagelsen.
• Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
• Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.

MONTERING

• Enheden er beregnet til drift ved 230/380 Volt ±10%\~ 50 HZ.
• Enheden skal altid være tilsluttet jord.
• Maksimal rækkevidde mellem tranciever og sender er 400 m.(line of sight).
• Maksimal belastning på tilsluttet enhed 10 kW (<25 A pr. fase).

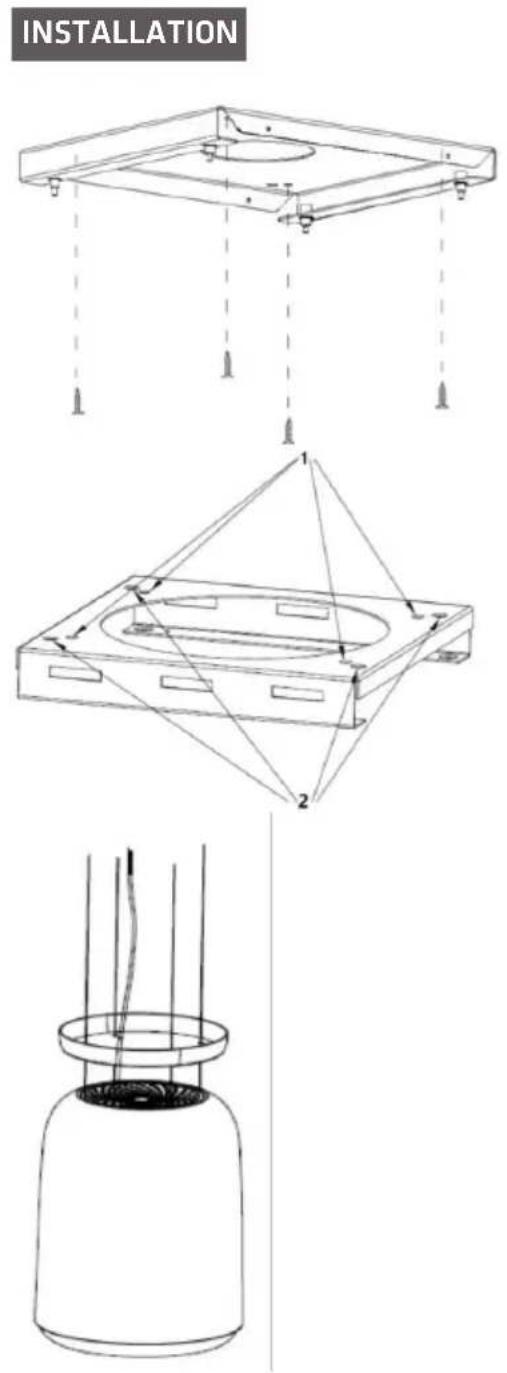

INSTALLATION

1) Placér hængepladen i loftet og marker derefter skruehullernes position. Hængepladen skal være sikkert fastgjort til loftet,

1----4 x ST6 (40 mm) skruer til træloft 2----4 x M6 (60 mm) ekspansionsbolte til cementloft

2) Sørg for, at fastgørelsestråden og strømkablet passerer gennem hullet i hængende pladedæksel.

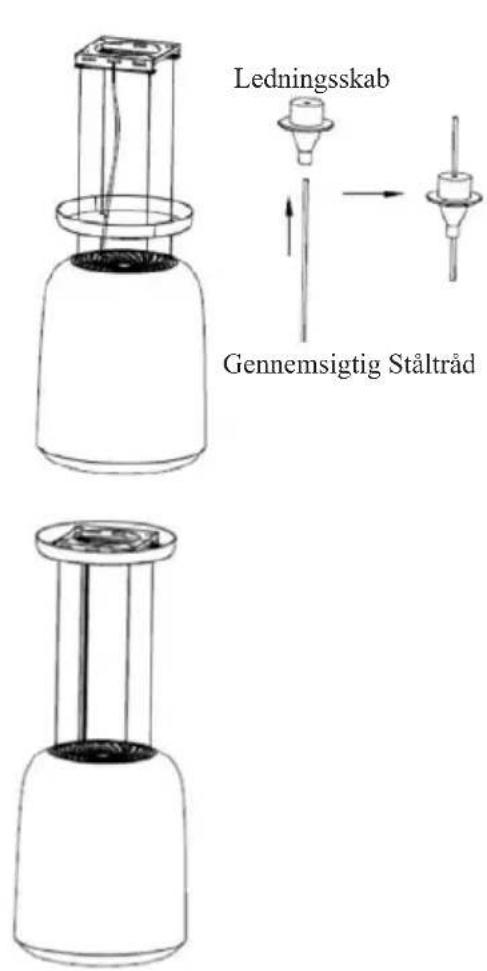

3) Fastgør den gennemsigtige ståltråd med den specielle skrue (ledningsskab) på den hængende plade og tilslut strømkablet på den rigtige måde. Juster ståltrådene med passende længde for at sikre at emhættens hoveddel er i den rigtige position til brug.

• VIGTIGT: Denne fase af installationsprocessen SKAL udfyldes af to personer.
- VIGTIGT: Lav samme længde af de 4 fastgørelsestråde for at emhætten kan være balanceret.

4) Skub dækslet til den hængende plade op til det hængende bræt, hvor magneten kan monteres, så dækslet kan fastgøres.

VIGTIGT:

Den elektriske forbindelse skal svare til det elektriske krav, der er angivet på typeskiltet, der er placeret inde i emhætten. Apparatet bør ikke tilsluttes strømforsyningen under installation.

Efter fastgørelse skal du kontrollere, at apparatet fungerer korrekt ved at vælge hver hastighed og tænde og slukke for pærerne.

Denne emhætte bruges kun i recirkulationsstil, som skal være med kulstof- eller plasmafilter.

TOUCH CONTROL MED FJERNBETJENING

1 Lav hastighedsknap

Bruges til ventilation i køkkenet. Den er velegnet til at simre mad og madlavning, som ikke afgiver meget damp.

2 Mellem hastighedsknap

Luftstrømshastigheden er ideel til ventilation af standard madlavning.

3 Høj hastighedsknap

Når der dannes høj tæthed af røg eller damp, skal du trykke på den høje hastighedsknap for at få den optimale ventilation.

Til 1/2/3 hastighedsknap:

a. I STANDBY TILSTAND, skal du trykke i lang tid på "1/2/3" på en vilkårlig knap for at tænde for emhætten.
b. Hastighedsknapperne "1/2/3" låser sig under drift, tryk i kort tid på en vilkårlig knap for at slukke for emhætten.

Lysknap

a. I STANDBY TILSTAND, tryk i lang tid på knappen for at tænde for emhætten.

I ARBEJDSTILSTAND, tryk på knappen for at slukke for emhætten.

b. Lysknappen har 2 styrker

I ARBEJDSTILSTAND, tryk i lang tid på "3" og "lys"-knapperne for at tænde for UV-lampen. "Lys"-knappen vil begynde at blinke.

Tryk i lang tid på "3" og "lys"-knapperne igen for at slukke for UV-lampen, "lys"-knappen vil stoppe med at blinke.

Fjernbetjening

Før brug af fjernbetjeningen, fjern batterifilmen!

"TÆND/SLUK" knap:

Bruges for at tænde/slukke for emhætten.

I ARBEJDSTILSTAND, Knappen for at ændre på hastigheden af ventilationen efter cyklus "Lav-Mellem-Høj-Lav". (Denne knap kan ikke stoppe for ventilationen.)

"Lys" knap

Inden rengøring, sluk for apparatet og træk stikket ud.

I. Regelmæssig Rengøring

Brug en blød klud fugtet med lunkent og mildt sæbevand eller rengøringsmiddel til husholdningsbrug. Brug aldrig metalpuder, kemisk, slibende materiale eller en stiv børste til at rengøre apparatet.

II. Månedlig Rengøring af Fedtfilteret

ESSENTIEL: Rengør filteret hver måned for at forhindre enhver risiko for brand.

Filteret opsamler fedt, røg og støv.....så filteret påvirker direkte emhættens effektivitet. Hvis det ikke rengøres, mættes fedtresterne (potentielt brandfarlige) på filteret. Rengør det med rengøringsmiddel til husholdningsbrug.

III. Kulfilteret

Påfør KUN til apparatet, der er installeret som et recirkuleringsapparat (ikke udluftet udefra). Dette filter fanger lugt og skal udskiftes mindst en gang om året afhængigt af, hvor ofte emhætten bruges.

IV. Plasmafilteret

Hvis der installeres et plasmafilter, er der intet vedligeholdelseskrav.

Plasmafilteret er selvrensende og intet filterskift er påkrævet. Plasmafilteret kan overholde levetiden sammen med den installerede emhætte.

FEJLFINDING

Fejl Årsag Lösning
Lyset er tændt, men ventilator virker ikke	Ventilator blad sidder fast.	Sluk for apparatet og få det repareret kun af kvalificeret servicepersonale.
	Motoren er beskadiget.
Både lys og ventilator virker ikke	Pæren er sprunget.	Udskift pæren med korrekt vurdering.
	Kablet sidder løst i. Tilslut strønforsyningen igen.
Alvorlig vibration af apparatet.	Ventilatorens blad er beskadiget.	Sluk for apparatet og få det repareret kun af kvalificeret servicepersonale.
	Ventilatorens motor er ikke tæt fastgjort.	Sluk for apparatet og få det repareret kun af kvalificeret servicepersonale.
	Apparatet er ikke hængt ordentligt fast på beslaget.	Tag apparatet ned og kontroller om beslaget er placeret korrekt.
Sugeevne er ikke optimal.	For lang afstand mellem apparatet og kogepladen.	Juster afstanden til 65-75 cm.

M 7402110302 17022021 THERMEX PUREMEX 5 12

INNHOLD

Generell adversel 13

Installasjon 14

Touch control med fjernkontroll 16

Vedlikehold 18

Feilsøkning 19

GENERELL ADVARSEL

Emballagen skal bortskaffes i overensstemmelse med gældende regler for affaldshåndtering.

Symbolet på produktet eller den ledsagende dokumentation angiver, at dette produkt ikke må bortskaffes som husholdningsaffald, men skal afleveres på nærmeste opsamlingscenter for genbrug af elektronisk udstyr.

MILJ∅HENSYN

EMBALLASJE

Emballasje skal håndteres i overensstemmelse med gjeldene regler for avfallshåndtering

AVFALLSHÄNDTERING
