Produkttype	Luftrenser (resirkulerende kjøkkenhette)
Merke	Thermex
Modell	Puremex 5
Installasjonstype	Takmontert med 4 festetråder
Strømforsyning	230/380 V ±10% ~ 50 Hz
Maks belastning	10 kW (<25 A per fase)
Rekkevidde for fjernkontroll	Opptil 400 m (siktlinje)
Viftehastigheter	Lav, Middels, Høy
Lysstyring	2-trinns lysstyrke (100%, 50%)
UV-lampe	Ja, kan slås av/på via fjernkontroll
Fettfilter	Månedlig rengjøring påkrevd
Kullfilter	Skift minst en gang i året (for resirkuleringsmodus)
Plasmafilter	Selvrensende, trenger ikke byttes (levetid)
Driftsmodus	Kun resirkulering (må bruke kull- eller plasmafilter)
Berøringskontroll	Ja, på enheten
Fjernkontroll	Inkludert, med batterifilm fjernet før bruk
Sikkerhetsfunksjoner	Jording påkrevd; må installeres av kvalifisert elektriker
Vedlikehold	Tørk av med fuktig klut; bruk aldri slipende materialer
Garanti	Oppheves hvis brukt utenfor privat husholdning

Ofte stilte spørsmål - Puremex 5 Thermex

Hvordan installere Thermex Puremex 5 luftrenseren?

Installasjon må utføres av en kvalifisert elektriker. Festeskiven festes til taket med 4 skruer (ST6 for tre eller M6 ekspansjonsbolter for sement). Festereimer og strømledning føres gjennom dekselet, deretter festes ståltrådene med wirelåser. Sørg for at trådene er like lange for balanse. Enheten må jordes og kobles i henhold til merkeskiltet.

Hvilke typer filtre bruker Puremex 5?

Den bruker et fettfilter (rengjøres månedlig), og enten et kullfilter (skiftes årlig) eller et plasmafilter (selvrensende, levetid). Enheten opererer kun i resirkuleringsmodus, så et av disse filtrene må være installert.

Hvordan rengjør jeg fettfilteret?

Rengjør fettfilteret hver måned for å forhindre brannfare. Bruk husholdningsrengjøringsmiddel. Filteret samler fett og røyk; hvis det ikke rengjøres, vil rester mette det.

Hvor ofte bør jeg skifte kullfilteret?

Kullfilteret må skiftes minst en gang i året, avhengig av hvor ofte enheten brukes. Det fanger lukt og er avgjørende for resirkulering.

Trenger plasmafilteret å skiftes?

Nei, plasmafilteret har et selvrensende system og trenger ikke å skiftes. Det kan vare hele enhetens levetid.

Hvordan bruke fjernkontrollen?

Fjern batterifilmen før bruk. ON/OFF-knappen slår viften av/på. FAN SPEED-knappen veksler mellom Lav-Middels-Høy-Lav. Light-knappen styrer lampens lysstyrke (100%, 50%, av).

Hva skal jeg gjøre hvis viften ikke fungerer, men lyset er på?

Viftebladet kan være blokkert eller motoren skadet. Slå av enheten og få den reparert kun av kvalifisert servicepersonell.

Både lys og vifte fungerer ikke, hva kan være årsaken?

Mulige årsaker: en ødelagt lyspære (bytt med riktig effekt) eller en løs strømledning (sett inn igjen). Hvis det fortsatt ikke fungerer, kontakt service.

Hvorfor vibrerer enheten kraftig?

Mulige årsaker: skadet vifteblad, løs motor eller feil oppheng. Slå av og få den reparert av kvalifisert personell. Kontroller at braketten er riktig plassert.

Hvordan kan jeg forbedre sugeytelsen?

Sørg for at avstanden mellom enheten og kokeflaten er 65-75 cm. For lang avstand reduserer effektiviteten.

BRUKSANVISNING Puremex 5 Thermex

Tryk i kort tid første gang for at kontrollere at lysstyrken er på 50%, tryk i kort tid anden gang for at kontrollere at lysstyrken er på 100%.

c. UV-lampekontrol

a. I STANDBY TILSTAND, tryk i kort tid for at kontrollere lysstyrken. b. I ARBEJDSTILSTAND, tryk i kort tid første gang for at kontrollere, at lysstyrken er på 50%, tryk i kort tid anden gang for at kontrollere, at lysstyrken er på 100%, tryk i kort tid tredje gang for at slukke for lyset.

VEDLIGEHOLDELSE

• Produktet er udviklet og produsert i henhold til DS/EN 60335-1.
• Dette produktet er kun beregnet til bruk i private boliger, dersom det benyttes til andre formål bortfaller reklamasjonsretten.
• All installasion skal utføres av en autorisert installatør i overensstemmelse med anvisningene fra Thermex Scandinavia A/S (Thermex) og gjeldende lovgivning.
• Thermex fraskriver seg ethvert ansvar for skader, som oppstår som fölge av feil installasjon, montering, bruk eller feilaktige innstillinger.

F∅R MONTERING/IBRUGTAGNING

• Kontrollér produktet for transportskader, feil og mangler umiddelbart ved levering.
• Transportskader anmeldes straks ved levering til transportfirma og Thermex.
• Feil og mangler skal meldes til Thermex innen 8 dager etter levering, og senest før montering/idriftsettelse.

MONTERING

• Enheten er beregnet til bruk med 230/380 Volt ±10%\~ 50 HZ.
• Enheten må være jordet.
• Maksimal rekkevidde mellom mottaker og kretskort er 400 meter (siktlinje).
• Maksimal belastning på tilsluttet enhet er 10 kW (<25 A pr. fase).

INSTALLASJON

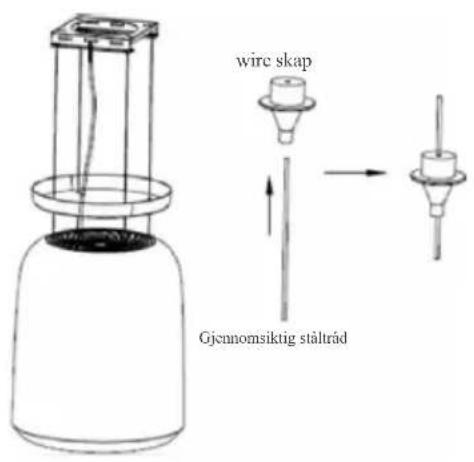

1) Plasser hengeplaten på sviket, og merk deretter plasseringen av skruehullene. Hengeplatene skal være godt festet til taket,

2) Gjør festeledningen og strømkabelen pass gjennom til hullet på hengeplatedekselet.

3) Fest den gjennomsiktige stälträden med spesialskruen (trådskap) på hengeplaten og koble strømkabelen på riktig måte. Vennlige justere stälträder med egnet lengde for å sikre hoved kroppen av komfyren hetten i en rett posisjon for bruk.

• VIKTIG: Dette stadiet av installasjonsprosessen MÅ være fylt av to personer.VIKTIG: gjør samme lengde av de 4 festeledningene for å la nivået i balanse

Når apparatet er fikset, må du kontrollere at apparatet fungerer som det skal ved å velge hver hastighet og slå lyspærene av og på.

Denne hetten brukes kun i resirkuleringsstil som må være med karbon- eller plasmafilter.

TOUCH CONTROL MED FJERNKONTROLL

Den brukes til ventilasjon på kjøkkenet. Den egner seg til å putre og lage mat som ikke gir mye damp.

3 Høyhastighetsknapp

Når høy tetthet av røyk eller damp produsert, trykk på høyhastighetsknappen for høyeste effektive ventilasjon.

For 1/2/3 hastighetsknapp:

a. I STANDBY-MODUS trykker du lenge på "1/2/3"hvilken som helst knapp for å slå på hetten

b. Hastighetsknappen "1/2/3" interlock under drift, kort trykk på en knapp for å slå av hetten.

Lys-knapp

a. I STANDBY-MODUS trykker du lenge på for å slå på lampen ARBEIDSMODUS, og trykk kort på for å slå av lampen

b. Lysknappen har 2 hastigheter

Kort trykk i første gang for å kontrollere lampens lysstyrke 50%, Kort trykk i andre gang for å kontrollere lampens lysstyrke 100%

c. UV-lampekontroll

I ARBEIDSMODUS, trykk lenge på "3" og "lys" -knappen for å slå på UV-lampen, "lys" -knappen begynner å blinke,

Trykk lenge på "3" og "lys" igjen for å slå av UV-lampen, "lys" -knappen blinker ikke.

Fjernkontroll

Den brukes til å slå viften på/av.

"VIFTEHASTIGHET"-knappen:

I ARBEIDSMODUS, Knapp for å endre motorens hastighet etter syklus "Lav-Midt-Høy-Lav". (Denne nøkkelen kunne ikke stoppe motorens arbeid.)

"Lys"-knapp

a. I STANDBY-MODUS kort trykk for lampestyringskontroll.
b. I ARBEIDSMODUS trykker du kort første gang for å kontrollere lampens lysstyrke 50 %, trykk kort andre gang for å kontrollere lampens lysstyrke 100 %, trykk kort tredje gang for å slå av lampen

VEDLIKEHOLD

Før rengjøring slå av enheten og trekk ut støpselet.

I. Regelmessig rengjøring

Bruk en myk klut fuktet med håndvarme mildt såpevann eller rengjøringsmiddel i husholdningen. Bruk aldri metallputer, kjemisk, slipende materiale eller stiv børste til å rengjøre enheten.

II. Månedlig rengjøring for fettfilter

VIKTIG: Rengjør filteret hver måned som kan forhindre brannfare.

Filteret samler opp fett, røyk og støv ......slik at filteret påvirker

effektiviteten til kjøkken hetten. Hvis det ikke rengjøres, vil fettrester (mulig brennbar) mette på filteret. Rengjør det med rengjøringsmiddel i husholdningen.

III. Karbonfilter

Påfør UTELUKKENDE på enhet som er installert som en resirkuleringsenhet (ikke ventilert på utsiden). Dette filteret fanger lukt og må skiftes ut minst en gang i året, avhengig av hvor hyppig kjøkken hetten brukes.

IV. Plasma filter

Hvis installasjon med plasmafilter, Ingen vedlikeholds krav. Selvrensende system av filteret og ingen filterendringer kreves. Du kan holde hele levetiden sammen med den installerte kjøkken hetten.

FEILS∅KNING

Feil	Årsak	Løsning
Lys på, men viften virker ikke	Viftebladet sitter fast.	Bytt enheten og reparer kun av kvalifisert servicepersonell.
	Motoren er skadet.
Både lys og vifte virker ikke	lyspære brenne.	Sett pæren tilbake med riktig vurdering.
	Strømledningen løsner.	Koble til strømforsyningen igjen.
AlvorligVibrasjon av enheten	Viftebladet er skadet.	Bytt enheten og reparer kun av kvalifisert servicepersonell.
	Viftemotoren er ikke godt festet.	Bytt enheten og reparer kun av kvalifisert servicepersonell.
	Enheten henger ikke ordentlig på braketten.	Ta ned enheten og kontroller om braketten er på riktig sted.
Sugeytelse ikke bra	For lang avstand mellom enheten og kokeplanet	Juster avstanden til 65-75cm

M 7402110302 17022021 THERMEX PUREMEX 5 20

INNEHÅLL

Allmänt 21

Installation 22

c.Kontroll av UV-lampa

Symbolet produktet eller den medfølgende dokumentasjon angir, at dette produktet ikke må innleveres som husholdningsavfall, Men skal avlevers til nærmeste oppsamlingssted for gjenbruk av elektrisk og elektronisk utstyr.

MILJÖHÄNSYN

EMBALLAGE
