Tuotetyyppi	Ilmanpuhdistin (kiertoilmaliesi)
Merkki	Thermex
Malli	Puremex 5
Asennustyyppi	Kattoon asennettu 4 kiinnitysvaijerilla
Virtalähde	230/380 V ±10% ~ 50 Hz
Maksimikuorma	10 kW (<25 A per vaihe)
Kaukosäätimen kantama	Jopa 400 m (näköyhteys)
Puhallinnopeudet	Matala, Keskitaso, Korkea
Valon ohjaus	2-vaiheinen kirkkaus (100%, 50%)
UV-lamppu	Kyllä, voidaan kytkeä päälle/pois kaukosäätimellä
Rasvasuodatin	Kuukausittainen puhdistus vaaditaan
Hiilisuodatin	Vaihda vähintään kerran vuodessa (kiertoilmatilassa)
Plasmasuodatin	Itsestään puhdistuva, ei vaihtotarvetta (koko käyttöikä)
Käyttötila	Vain kiertoilma (on käytettävä hiili- tai plasmasuodatinta)
Kosketusohjaus	Kyllä, laitteessa
Kaukosäädin	Mukana, pariston suojakalvo poistettava ennen käyttöä
Turvallisuusominaisuudet	Maadoitus vaaditaan; asennettava ammattitaitoisen sähköasentajan toimesta
Huolto	Pyyhi kostealla liinalla; älä koskaan käytä hankaavia aineita
Takuu	Raukeaa, jos käytetään yksityisen kotitalouden ulkopuolella

Usein kysytyt kysymykset - Puremex 5 Thermex

Kuinka Thermex Puremex 5 -ilmanpuhdistin asennetaan?

Asennus on suoritettava ammattitaitoisen sähköasentajan toimesta. Ripustuslevy kiinnitetään kattoon 4 ruuvilla (ST6 puuhun tai M6 laajennuspultit betoniin). Kiinnitysvaijerit ja virtajohto viedään kannen läpi, sitten teräsvaijerit lukitaan vaijerilukoilla. Varmista, että vaijerit ovat yhtä pitkiä tasapainon varmistamiseksi. Laite on maadoitettava ja kytkettävä arvokilven mukaisesti.

Minkälaisia suodattimia Puremex 5 käyttää?

Se käyttää rasvasuodatinta (puhdistetaan kuukausittain) ja joko hiilisuodatinta (vaihdetaan vuosittain) tai plasmasuodatinta (itsestään puhdistuva, koko käyttöikä). Laite toimii vain kiertoilmatilassa, joten yksi näistä suodattimista on oltava asennettuna.

Kuinka puhdistan rasvasuodattimen?

Puhdista rasvasuodatin joka kuukausi palovaaran estämiseksi. Käytä kotitalouden puhdistusainetta. Suodatin kerää rasvaa ja savua; jos sitä ei puhdisteta, jäämät kyllästävät sen.

Kuinka usein hiilisuodatin tulisi vaihtaa?

Hiilisuodatin on vaihdettava vähintään kerran vuodessa riippuen siitä, kuinka usein laitetta käytetään. Se vangitsee hajuja ja on välttämätön kiertoilmaa varten.

Tarvitseeko plasmasuodatin vaihtoa?

Ei, plasmasuodattimella on itsestään puhdistuva järjestelmä, eikä se vaadi vaihtoa. Se voi kestää koko laitteen käyttöiän.

Kuinka käyttää kaukosäädintä?

Poista pariston suojakalvo ennen käyttöä. ON/OFF-painike kytkee puhaltimen päälle/pois. FAN SPEED-painike kiertää tiloja Low-Middle-High-Low. Valo-painike ohjaa lampun kirkkautta (100%, 50%, pois).

Mitä teen, jos puhallin ei toimi, mutta valo on päällä?

Puhaltimen siipi voi olla juuttunut tai moottori vaurioitunut. Kytke laite pois päältä ja anna vain ammattitaitoisen huoltohenkilöstön korjata se.

Sekä valo että puhallin eivät toimi, mikä voi olla syynä?

Mahdollisia syitä: palanut lamppu (vaihda oikean tehoinen) tai löysä virtajohto (kytke uudelleen). Jos ei vieläkään toimi, ota yhteyttä huoltoon.

Miksi laite tärisee voimakkaasti?

Mahdollisia syitä: vaurioitunut puhaltimen siipi, löysä moottori tai virheellinen ripustus. Kytke pois päältä ja anna ammattitaitoisen henkilöstön korjata se. Tarkista, että kiinnike on oikeassa paikassa.

Kuinka voin parantaa imutehoa?

Varmista, että etäisyys laitteen ja keittotason välillä on 65-75 cm. Liian pitkä etäisyys heikentää tehokkuutta.

KÄYTTÖOHJE Puremex 5 Thermex

• Tuote on suunniteltu ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Tämä tuote on tarkoitettu käytettäväksi ko-titalouksissa. Jos sitä käytetään muihin tar-koitukseen, valmistajan tuotevastuu raukeaa.
• Kaikki asennustyöt on annettava ammattitaitoisen asentajan suoritettavaksi Thermex Scandinavia A/S:n (Thermex) ohjeiden ja voimassa olevan lainsäädännön mukaisesti.
• Thermex ei vastaa mistään väärän asennuksen, kiinnityksen, käytön tai väärien asetusten aiheuttamista vahingoista.

ENNEN ASENNUSTA/KÄYTTÖÖNOTTOA

• Tarkista tuote kuljetusvaurioiden ja virheiden varalta välittömästi sen vastaanottamisen yhteydessä.
• Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetusliikkeelle ja Thermexille.
• Virheistä ja puutteista on ilmoitettava Thermexille 8 päivän kuluessa
• vastaanotosta, kuitenkin viimeistään asennuksen/käyttöönoton
• yhteydessä.

ASENNUS

• Laitteen tarkoitettu käyttöjännite on 230/380 voltia ±10 %\~ 50 HZ.
• Yksikkö pitää aina maadoittaa.
• Enimmäisväli vastaanottimen ja painon välillä on 400 m (line of sight).
• Kytketyn yksikön enimmäiskuormitus on 10 kW (25 A per vaihe).

LAMPUNVARJOSTIMEN

IMEN MALLIN ASENNUS

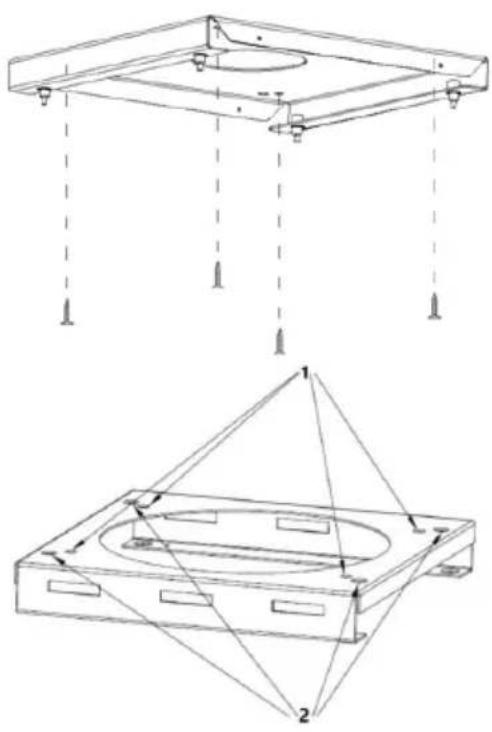

1) Aseta ripustuslevy sisäkattoon ja merkitse sitten ruuvauskolojen kohdat. Ripustuslevyn tulee olla tukevasti kiinnitettynä sisäkattoon,

1 ---- 4 x ST6 (40 mm) ruuvit puukattoja varten 2 ---- 4 x M6 (60 mm) laajennuspultit betonikattoja varten

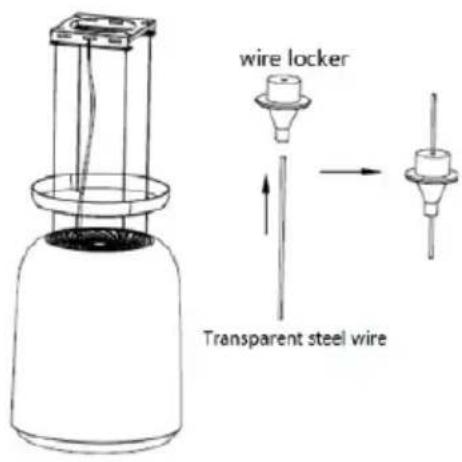

2) Aseta kiinnitys- ja virtajohto kulkemaan ripustuslevyn kannen reiän läpi.

Kiinnitä läpinäkyvä teräsvaijeri erikoisruuvilla (vaijerin lukitsin) ripustuslevyyn ja liitä virtajohto oikealla tavalla. Säädä soveltuvan pituiset teräsvaijerit varmistaaksesi liesituulettimen oikeaan käyttöasentoon.

• TÄRKEÄÄ: Tämä asennustoimenpiteen vaihe TULEE suorittaa kahden henkilön toimesta.
• TÄRKEÄÄ: varmista 4 kiinnitysvaijerin yhtäläinen pituus mahdollistaaksesi tuulettimen tasapainotuksen

3) Työnnä ripustuslevyn kansi ripustuslevylle, jonka asennusmagneetti voi kiinnittää kannen.

TÄRKEÄÄ:

Sähköliitännän tulee vastata sähkövaatimusta, joka on mainittu tyyppikilvessä ja on liesituulettimen kuomun sisäpuolella. Laitetta ei tule liittää virtalähteeseen asennuksen aikana

Kiinnityksen jälkeen, tarkista laitteen oikea toimivuus valitsemalla kukin nopeus ja kytkemällä hehkulamput päälle ja pois päältä.

Tätä tuuletinta käytetään kiertoilmatyylillä, jonka tulee olla varustettuna hiili- tai plasmasuodattimella.

KOSKETUSOHJAUS jaus TO05 kaukosäätimellä

1 Alhaisen nopeuden painike

Sitä käytetään tuuletukseen keittiössä. Se soveltuu kiehutukseen ja ruoanvalmistukseen, jotka eivät vaadi suurta määrää höyryä.

2 Keskinopeuden painike

Ilmavirran nopeus on ihanteellinen standardia ruoanvalmistustoimenpidettä varten.

3 Korkean nopeuden painike

Kun tuotetaan korkeasti tiheää savua tai höyryä, paina korkean nopeuden painiketta kaikkein tehokkainta tuuletusta varten.

1/2/3 -nopeuspainiketta varten:

a. VALMIUSTILASSA, suorita pitkä painallus "1/2/3"mille tahansa painikkeelle käynnistääksesi tuulettimen
b. Nopeuspainike "1/2/3" lukittuu käytön aikana, lyhyt painallus millä tahansa painikkeella tuulettimen kytkemiseksi pois päältä.

Valo-painike

a. VALMIUSTILASSA, pitkä painallus kytkeäksesi päälle lampun TYÖTILASSA, lyhyt painallus kytkeäksesi lampun pois päältä

b. Valopainikkeella on 2 nopeutta

Lyhyt painallus ensimmäistä kertaa lampun kirkkauden ohjaamiseksi 50 % tasolle, lyhyt painallus toinen kerta lampun kirkkauden ohjaamiseksi 100 % tasolle

c.UV-lampun ohjaus

TYÖTILASSA, pitkä painallus "3" ja "valo"-painike UV lampun kytkemiseksi päälle,"valo"-painike alkaa vilkkua,

Pitkä painallus "3" ja "valo"-painike uudelleen UV-lampun kytkemiseksi pois päältä, "valo"-painike ei vilku.

Kaukosäädin

Ennen kaukosäätimen käyttöä, poista pariston kalvo!

"PÄÄLLÄ/POIS PÄÄLTÄ" -painike:

Sitä käytetään puhaltimen kytkemiseksi päälle/pois päältä.

"PUHALTIMEN NOPEUS" -painike:

TYÖTILA-painike moottorin nopeuden vaihtamiseksi noudattaen sykliä "matala-keskinopeus-korkea-matala". (Tämä painike ei kyennyt pysäyttämään moottorin toimintaa.)

"Valo"-painike

a. VALMIUSTILASSA, lyhyt painallus lampun tehon ohjaamiseksi.

b. TYÖTILASSA, lyhyt painallus ensimmäistä kertaa lampun kirkkauden ohjaamiseksi 50 % tasolle, lyhyt painallus toinen kerta lampun kirkkauden ohjaamiseksi 100 % tasolle, lyhyt painallus kolmatta kertaa lampun kytkemiseksi pois päältä

KUNNOSSAPITO

Ennen puhdistusta, kytke lamppu pois päältä ja irrota virtajohto.

l. Määräaikaispuhdistus

Käytä pehmeää liinaa kostutettuna kädenlämpöisellä miedolla saippuavedellä tai talouspuhdistusaineella. Älä koskaan käytä metallihankaimia, kemiallisia, hankaavia materiaaleja tai jäykkää harjaa yksikön puhdistamiseksi.

II. Kuukausittainen puhdistus rasvasuodatinta varten

OLENNAISTA: Suodattimen puhdistus kuukausittain voi ehkäistä palovaaran.

Suodatin kerää rasvaa, savua ja pölyä, jotka vaikuttavat suodattimeen suoraan liesituulettimen tehokkuuteen vaikuttaen. Mikäli puhdistusta ei suoriteta, rasvajäämät (potentiaalisesti syttyviä) kyllästävät suodattimen. Puhdista se talouspuhdistusaineella.

III. Hillisuodatin

Käytä VAIN yksikköön, joka asennettiin kierrätysyksiköksi (ei tuuletetusta ulkotilaan). Suodatin kaappaa tuoksuja ja tulee vaihtaa vuosittain riippuen siitä, miten usein liesituuletinta käytetään.

IV. Plasma-suodatin

Jos asennettu plasma-suodattimen kanssa, ei ole huoltovaatimusta. Suodattimessa on itsepuhdistusjärjestelmä, eikä mitään suodattimen vaihtoja vaadita. Voit pitää koko käyttöiän yhdessä asennetun liesituulettimen kanssa.

VIANMÄÄRITYS

Vika Syy		Säädä äänentaso keskivaiheille ennen iPodin yhdistämistä tähän yksikköön.
Valo päällä, mutta puhallin ei toimi	Puhaltimen terä on juuttunut.	Kytke yksikkö pois päältä ja korjaa vain pätevöitetyn henkilöstön toimesta.
	Moottori on vahingoittunut.
Valo ja puhallin civät toimi	hehkulamppu palanut. Vaihda lamppu oikealla teholla varustettuun.
	Virtajohto löystynyt. Liitä uudelleen virtalähteeseen.
Vakava yksikön tärinä	Puhaltimen terä on vahingoittunut.	Kytke yksikkö pois päältä ja korjaa vain pätevöitetyn henkilöstön toimesta.
	Puhaltimen moottoria ei ole kiinnitetty tukevasti.	Kytke yksikkö pois päältä ja korjaa vain pätevöitetyn henkilöstön toimesta.
	Yksikköä ei ole ripustettu oikein kannattimeen.	Irrota yksikkö ja tarkista onko kannatin oikeassa kohdassa.
Imuteho ei ole hyvä	Liian pitkä välimatka yksikön ja keittotason välillä	Säädä etäisyys uudelleen 65-75cm välille

M 7402110302 17022021 THERMEX PUREMEX 5 36

CONTENIDO

Advertencia General 37

Instalación 38

Touch control con Control Remoto 40

Mantenimiento 42

Pakkaus pitää hävittää paikallisten jätehuoltomääräysten mukaisesti.

KUVUN HÄVITTÄMINEN

Tuotteessa ja siihen liittyvissä ohjeissa ilmoitettu merkintä tarkoittaa, ettei tätä tuotetta voida hävittää kotitalousjätteenä, vaan se pitää toim- ittaa lähimpään keräyspisteseen kierrätettäväksi sähkö- ja elektroniikkajätteenä.
