BRUGSANVISNING DVB-T2 FTA20 KONIG

Den digitale set-top boks er en enhed, som giver dig adgang til digitale tv- og radiokanaler på dit tv.

Frontpanel

1. Tænd/sluk-knap	• Tryk på knappen for at tænde eller slukke for enheden.
2. Display
3. Fjernbetjeningssensor:	• Ret fjernbetjeningen mod fjernbetjeningssensoren.
4. Pileknapper	• Tryk på knapperne for at bevæge dig til den næste eller den foregående kanal.
5. USB-indgang	• Slut en USB-enhed til USB-indgangen ved hjælp af et USB-kabel.

Bagpanel

ALTR ALT CHAM LE LE AC 678910

6. RF-indgang	Slut en ekstern antenne til RF-indgangen ved hjælp af et koaksialkabel.
7. RF-udgang	Slut tv'et til RF-udgangen ved hjælp af et koaksialkabel.
8. Koaksialt udgang	Slut en lydenhed til den koaksiale udgang ved hjælp af et koaksialkabel.
9. HDMI-udgang	Slut tv'et til HDMI-udgangen ved hjælp af et HDMI-kabel.
10. DC-indgang (5V)	Tilslut strømadapteren til DC-indgangen på enheden og til vægstikket.

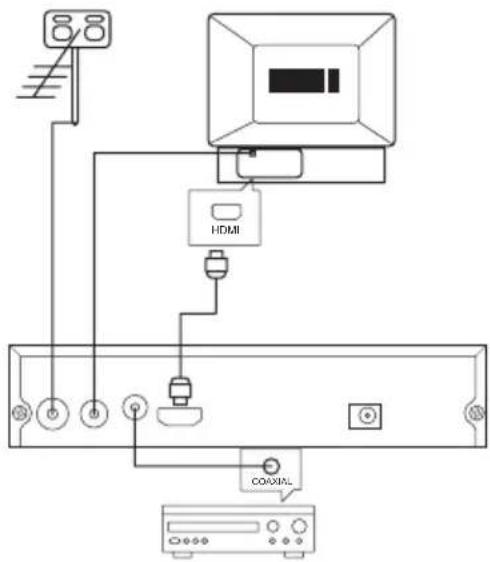

Tilslutningsdiagram

88 HDMI COUDIAL

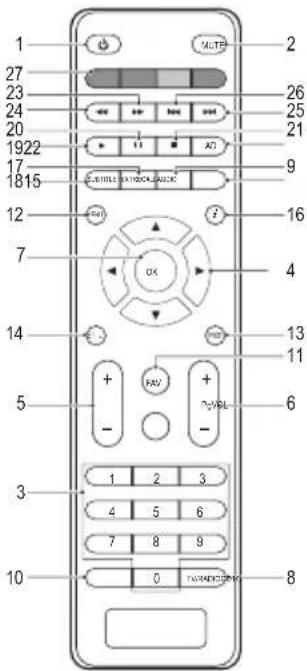

Fjernbetjening

1 27 23 24 20 1922 17 1815 12 7 14 5 3 10 2 26 25 21 9 16 4 13 11 6 FRV 7/WRNL 1 2 3 4 5 6 7 8 9 0 TWRENCEM 8

1. Tænd/standby-knap	Tryk på knappen for at tænde forenheden.Tryk på knappen igen for at indstilleenheden i standby tilstand.
2. Lydløs-knap	Tryk på knappen for at aktivere lydløs.Tryk på knappen for at deaktiverelydløs.
3. Talknapper	Tryk på en af knapperne for at bevægedig til den ønskede kanal.Tryk på en af knapperne for at bevægedig til det ønskede menupunkt.
4. Pileknapper	Tryk på knapperne for at navigere imenuen.Tryk på knapperne for at bevæge digfra hovedmenuen til undermenuen,eller fra undermenuen tilhovedmenuen.
5. Lydstyrke +/- knapper	Tryk på knapperne for at øge ellersænke lydstyrken.
6. Kanal +/- knapper	Tryk på knapperne for at bevæge digtil den næste eller den foregåendekanal.
7. OK-knap	Tryk på knappen for at bekræftevalget.Tryk på knappen for at bekræfte denindtastede værdi.Tryk på knappen for at åbne enrulleliste.
8. TV/Radio-knap	Tryk på knappen for at skifte mellemTV- og radiofunktion.
9. Genkald-knap	Tryk på knappen for at skifte mellemde sidste to kanaler.
10. Gå til-knap	Tryk på knappen for at vælge medietsspilletid.
11. Favorit-knap	Tryk på knappen for at vise menuenfor favoritter.

12. Menuknap • Tryk på knappen for at åbne menuen.
13. Exit-knap	• Tryk på knappen for at forlade menuen.• Tryk på knappen for at slette valget.
14. EPG-knap	• Tryk på knappen for at vise den elektroniske programguide (EPG).
15. Audio-knap	• Tryk på knappen for at vælge lydsprog eller audio funktion.
16. Info-knap	• Tryk på knappen for at vise information om den aktuelle kanal.
17. Teletekst-knap	• Tryk på knappen for aktivere teletekst-funktionen.
18. Undertekster-knap	• Tryk på knappen for aktivere undertekst-funktionen
19. Afspil-knap	• Tryk på knappen for at afspille kanalen.
20. Pause-knap	• Tryk på knappen for at stille skærmbilledet i pause.
21. Stop-knap	• Tryk på knappen for at stoppe kanalen.
22. AD-knap	• Tryk på knappen for at indstille audio-beskrivelse (AD) lydstyrke.
23. Spol fremad-knap	• Tryk på knappen for at spole frem.
24. Spol tilbage-knap	• Tryk på knappen for at spole tilbage.
25. Spring over frem-knap	• Tryk på knappen for at springe frem.
26. Spring over tilbage-knap	• Tryk på knappen for at springe tilbage.
27. Farveknapper	• Tryk på knapperne for at betjene de forskellige funktioner i teletekst-tilstand.

Anvendelse

Montering af batterierne

1. Fjern dækslet fra batterirummet.
2. Sæt batterierne i batterirummet. Se efter, om batteriernes polaritet (+/-) passer med markeringerne inde i batterirummet.
3. Anbring dækslet på batterirummet.

Første montage

1. Kontrollér, at alle tilslutninger er korrekte. Se afsnittet "Tilslutningsdiagram".
2. Tænd for tv'et.
3. Tænd for enheden.
4. Hvis det er første gang, du bruger enheden, eller hvis du har genoprettet standardindstillingerne, vises hovedmenuen på tv-skærmen.
5. "OSD Language": Tryk på højre/venstre-knapperne for at vælge et sprog.

"Country": Tryk på højre/venstre-knapperne for at vælge et land.
"Time zone": Tryk på højre/venstre-knapperne for at vælge en tidszone.
"Active Antenna": Tryk på højre/venstre-knapperne for at sætte den aktive antenne på til eller fra.
"LCN": Tryk på højre/venstre-knapperne for at sætte LCN (logisk kanalnummer) søgning på til eller fra.
"Start Search": Tryk på OK-knappen for at påbegynde automatisk søgningen efter kanaler.

1. Når den automatiske kanalsøgning er gennemført, er du klar til at se Tv eller lytte til radio.

Menu

1. Tryk på op/ned-knapperne for at vælge punktet på hovedmenuen. Tryk på OK-knappen for at få adgang til punktet på hovedmenuen.
2. Tryk på op/ned-knapperne for at vælge punktet på undermenuen. Tryk på højre-knappen for at få adgang til punktet på undermenuen.
3. Tryk på OK-knappen for at bekræfte indstillingen.
4. Tryk på knappen Exit for at forlade menuen.

"Installation"

"Auto Search"

• Tryk på OK-knappen for at påbegynde automatisk søgningen efter kanaler.
• Tryk på Exit-knappen for at stoppe automatisk søgningen efter kanaler.

"Manual Search"

• "Channel No.": Indstil kanalnummer.
• "Frequency": Vælg frekvens (kHz).
- "Bandwidth": Vælg bådbredde: "6 MHz" / "7 MHz" / "8 MHz".
- "Start Search": Tryk på OK-knappen for at påbegynde manuel søgningen efter kanaler.

"Channel Filter"

• Sæt kanalfiltret til at søge alle kanaler eller kun krypterede kanaler.
  "Country"
  • Vælg land.

"LCN"

"Active Antenna"
- Sæt antennespændingen på til eller fra.

"Channel"

"Channel Manager"

- Tryk på de farvede knapper for at vælge andre muligheder:

• Rød: Lås og åbn kanalen.
  Bemærk: Systemet vil anmode om en adgangskode for at låse og åbne en kanal.
• Grøn: Slet kanalen.
• Gul: Gå forbi kanalen.
• Blå: Giv kanalen et nyt navn.

"Favorite List"

- Tryk på de farvede knapper for at sætte kanalerne i forskellige grupper:

• Rød: Sæt kanalen i gruppen "Fav1".
• Grøn: Sæt kanalen i gruppen "Fav2".
• Gul: Sæt kanalen i gruppen "Fav3".
• Blå: Sæt kanalen i gruppen "Fav4".

"Preference"

"OSD Language"
• Vælg OSD-sprog.

"OSD Timeout"

• Sæt varigheden for hvor længe OSD-menuen skal vises før den automatisk slukker.
  "OSD Transparency"
• Sæt transparensen af OSD-menuen.

"1st Preferred Subtitle" / "2nd Preferred Subtitle"
• Vælg sproget for underteksterne.
"Hard Hearing"
- Sæt den særlige valgmulighed, der er tilgængelig for hørebesværede seere, på til eller fra.
"1st Preferred Audio" / "2nd Preferred Audio"
• Vælg sproget for lyden.

"Setting"

"Timers":

- Sæt timerne til konkrete programmer.

"Child Lock"

- "Parental Rating": Vælg forældrevurdering for en kanal.

- "Change Pin Code": Nulstil adgangskoden for børnelåsen.

"Date Time"

- "Date Time Mode": Sæt dato/tids-funktionen på "Auto"/"Manual". Bemærk: Når dato/tids-funktionen er sat på "Auto" bliver de andre funktioner på "Date Time"-menuen sat ud af funktion.

- "Date": Indstil datoen (dd/mm/ääää).

• "Time": Indstil tiden (tt:mm:ss).

- "Time Zone": Sæt tidszonen på "Auto"/"Manual". Bemærk: Når tidszonen er sat på "Auto" bliver de andre funktioner på "Date Time"-menuen sat ud af funktion.

• "Country Region": Vælg land/område.

- Sæt systemet tilbage til standardindstillingerne.

- Indtast kodeord: "0000".

"Upgrade"

• Opgraderer software via USB.

"Version"

- Se informationer: hardwareudgave, softwareudgave, firmwareudgave, fremstillings-dato og tid.

"Auto Standby"

- Sæt timeren til automatisk at indstille enheden i standby-tilstand.

"AV"

"SPDIF"

• Vælg SPDIF: "Mute" / "PCM" / "Bitstream".

"Aspect Ratio"

- Vælg billedformat: "Full Screen" / "4.3 LB" / "4.3 PS" / "16:9".

"Video Output"

• Vælg videoudgang-tilstanden: "CVBS" / "RGB" / "YUV".

"Video Resolution"

• Vælg videoopløsning.

"HDMI Audio"

- Vælg HDMI lydudgang: "Mute" / "HDMI PCM" / "HDMI RAW".

"Media Center"

"Multimedia"

- Valg af filter-tilstand: Vælg system til filtrering af media: Film / Musik / Foto. Film: Vælg en film fra filmlisten. Musik: Vælg et lydspor fra listen med lydspor. Foto: Vælg et foto fra listen med foto. Tryk på den gule knap for at vise thumbnails af fotografier.

"Multimedia Configuration"

- "MP4 Subtitle Language": Vælg sprog for undertekster på MP4-filer.

- "MP4 Subtitle CodePage": Vælg koden for MP4- undertekster.

• "EBook Language": Vælg sprog for e-bøgerne.

- "EBook CodePage": Vælg koden for e-bøgerne.

• "MovieRepeat": Vælg gentag-indstillingen for film.

- "MusicRepeat": Vælg gentag-indstillingen for musik.

- "PhotoRepeat": Vælg gentag-indstillingen for fotografier.

- "BGmusic": Sæt baggrundsmusikken på til eller fra.

- "Slide Time": Vælg tidsintervallet mellem billeder.

• "Effect": Vælg special effects.

Tekniske data

Indgangsspænding 100 - 240	V AC
Frekvens 50/60 Hz
Elektrisk effekt 8 W
TunerIndgangsfrekvensRF-indgangsniveauIF-båndbreddeModulation	170-230 MHz / 470-860 MHz-25 ~ -78 dBm6 MHz / 7 MHz / 8 MHzQPSK / 16 QAM / 64 QAM
Video-filformat	MPG / AVI / WMV / VOB / DAT / ASF / MKV / RM / TS / QT
Audio-filformat MP3 / WMA / WAV
Foto-filformat JPG / PNG / BMP

- Før rengøring eller vedligeholdelse skal du slukke enheden, tage netstikket ud af stikkontakten og vente, indtil enheden er kølet ned.

- Brug ikke opløsningsmidler eller slibende rengøringsmidler.

- Rengør ikke enheden indvendigt.

- Forsøg ikke at reparere enheden. Hvis enheden ikke fungerer korrekt, skal den udskiftes med en ny enhed.

- Rengør enheden udvendigt med en blød, fugtig klud. Tør enheden grundigt af udvendigt med en ren, tør klud.

Sikkerhed

Generel sikkerhed

• Læs vejledningen omhyggeligt før brug. Gem vejledningen til fremtidig brug.
• Brug kun enheden til de tilsigtede formål. Brug ikke enheden til andre formål end dem, som er beskrevet i vejledningen.
• Brug ikke enheden, hvis den har beskadigede eller defekte dele. Hvis enheden er beskadiget eller defekt, skal den omgående udskiftes.
• Udsæt ikke enheden for vand eller fugt.
• Undlad at udsætte enheden for direkte sollys.
• Hold enheden væk fra varmekilder.
• Bloker ikke ventilationshullerne.

Elektrisk sikkerhed

• For at nedsætte risikoen for elektrisk stød, må dette produkt kun åbnes af en autoriseret tekniker, när service er nødvendig.
• Tag produktet ud af stikkontakten og andet udstyr, hvis der opstår et problem.
• Brug ikke enheden, hvis netledningen eller netstikket er beskadiget eller defekt. Hvis netledningen eller netstikket er beskadiget eller defekt, skal den udskiftes af fabrikanten, eller en autoriseret tekniker.
• Kontroller altid, at netspændingen er den samme som spændingen angivet på ydelsesskiltet af enheden før brug.
• Kontroller at netledningen ikke kan blive filtret sammen.
• Sørg for, at netledningen ikke hænger ud over kanten på bordet eller ved et uheld kan hænge fast eller faldes over.
• Rør ikke ved enheden i tordenvejr pga. fare for elektrisk stød.
• Sluk for enheden, när den ikke skal bruges i en længere periode.

Batterisikkerhed

• Brug kun de batterier, som er nævnt i vejledningen.
• Brug ikke gamle og nye batterier sammen.
• Brug ikke batterier af anden type eller mærker.
• Installer ikke batterierne med omvendt polaritet.
• Kortslut eller afmonter ikke batterierne.
• Udsæt ikke batterierne for vand.
• Udsæt ikke batterierne for ild eller overdreven varme.
• Batterier kan lække, når de er fuldt afladede. For at undgå skade på produktet skal batterierne fjernes, når de produktet efterlades uden opsyn i et længere tidsrum.
• Hvis batterivæsken kommer i kontakt med hud eller tøj, skylles omgående med frisk vand.

Garanti

Ændringer og/eller modificationer af produktet vil medføre bortfald af garantien. Vi fralægger os ethvert ansvar for skader forårsaget på grund af forkert brug af produktet.

Bortskaffelse

• Produktet skal afleveres på et passende indsamlingspunkt.
  Bortskaf ikke produktet sammen med husholdningsaffald.
• For mere information, kontakt forhandleren eller den lokale myndighed der er ansvarlig for kontrol af affald.

Dokumentation

Produktet er fremstillet og leveres i overensstemmelse med alle relevante forordninger og direktiver, der er gældende for alle EUs medlemsstater. Produktet overholder alle gældende specifikationer og forskrifter i de lande, hvor produktet sælges.

Formel dokumentation kan fremlægges på forlangende. Den formelle dokumentation omfatter, men er ikke begrænset til, konformitetserklæringen, sikkerhedsdatablad for materialet og rapporten fra produkttesten.

Ansvarsfraskrivelse

Design og specifikationer kan ændres uden varsel. Alle bomærker, mærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan.

DVB-T2 FTA20

Digital set-top-box
