Produkttype	Køleskab med fryser
Model	RL34T603ESA
Mærke	Samsung
Energiklasse	E (Anslået)
Total nettovolumen	340 L (Anslået)
Køleskab nettovolumen	250 L (Anslået)
Fryser nettovolumen	90 L (Anslået)
Mål (B x H x D)	595 x 1780 x 663 mm (Anslået)
Vægt	72 kg (Anslået)
Årligt energiforbrug	290 kWh/år (Anslået)
Klimaklasse	SN-T (Anslået)
Støjniveau	40 dB (Anslået)
Kølesystem	Frostfri (Anslået)
Kontroltype	Elektronisk (Anslået)
Dørhængseltype	Vendbart (Brugerbetjente hængsler)
Brugerbetjente dele	Håndtag, Pakninger, Skuffer, Hængsler
Sikkerhedsadvarsler	Tunge døre; brug to personer til hængselreparation; afbryd strømmen før vending af døre
Værktøj krævet til service	Stjerneskruetrækker, flad skruetrækker, 8mm/10mm topnøgle, 10mm/11mm skruenøgle
Kølemiddeltype	R600a (Anslået)
Garanti	Standard producentgaranti (se vedlagt kort)

Ofte stillede spørgsmål - RL34T603ESA SAMSUNG

Kan jeg vende døråbningsretningen på min Samsung RL34T603ESA?

Ja, døren kan vendes. Manualen giver trin-for-trin instruktioner. Du skal bruge værktøj som en stjerneskruetrækker, flad skruetrækker, topnøgler og skruenøgler. Sørg for at afbryde strømmen og have mindst to personer på grund af dørens vægt. Følg afsnittene om hængseludskiftning og håndtagvending omhyggeligt.

Hvordan udskifter jeg dørpakningen?

For at udskifte pakningen skal du åbne døren og fjerne den gamle pakning fra dørrammen. Sæt den nye pakning sikkert på, og sørg for, at der ikke er huller. En tæt forsegling er afgørende for at forhindre koldluftlækage. Se afsnittet 'Udskiftning af pakning' i manualen.

Hvilke brugerbetjente dele er tilgængelige til dette køleskab?

Brugerbetjente dele inkluderer håndtag (på relevante modeller), pakninger, skuffer og hængsler. Reservedele kan bestilles fra Samsungs reservedelswebsted. Sørg altid for, at delens navn matcher illustrationen i manualen. For andre reparationer skal du kontakte en certificeret serviceudbyder.

Hvorfor køler mit køleskab ikke ordentligt?

Kontroller pakningen for huller eller skader, sørg for at ventilationsåbningerne indeni ikke er blokerede, og at temperaturindstillingerne er korrekte. Hvis problemet fortsætter, kan det kræve professionel service. Se fejlfindingsafsnittet i manualen.

Hvordan fjerner og genmonterer jeg skufferne?

Fjern en skuffe ved forsigtigt at løfte fronten og skubbe den ud. For at genmontere, gør omvendt af fjernelsestrinene. Skub skuffen tilbage, indtil den klikker på plads. Sørg for, at skuffen er korrekt justeret med skinnerne for at undgå skader.

Kan jeg selv udskifte køleskabets håndtag?

Ja, håndtag er brugerbetjente. Fjern skruedæksler med en flad skruetrækker, skru derefter håndtaget af med en stjerneskruetrækker. Sæt det nye håndtag på i omvendt rækkefølge. Vær forsigtig med ikke at ridse døroverfladen.

Hvilket værktøj er nødvendigt til hængseludskiftning?

Du skal bruge en stjerneskruetrækker, flad skruetrækker, 10 mm skruenøgle, 8 mm og 10 mm topnøgler og en 11 mm skruenøgle. For sikkerheden skal du bruge to personer og lægge en blød pude på gulvet for at forhindre ridser på døren.

Hvordan finder jeg modelkoden til mit køleskab?

Modelkoden er placeret på en stregkodeetiket nederst til venstre på produktet. Den ser typisk ud som "RL34T603ESA". Du kan bruge denne kode til at bestille reservedele fra Samsungs hjemmeside.

Er det sikkert at lægge køleskabet på siden for at vende døren?

Manualen advarer om, at vipning eller lægning af køleskabet kræver mindst 2 personer. Det anbefales ikke at lægge det på siden i længere tid; om nødvendigt, lad det stå oprejst i flere timer før tilslutning for at lade olien bundfælde sig.

Hvad skal jeg gøre, hvis ledningsstikkene bliver beskadiget under hængseludskiftning?

Træk ikke stikkene for hårdt. Hvis de er beskadiget, skal du muligvis udskifte ledningsnettet. Kontakt en certificeret serviceudbyder for reparation, da forkert håndtering kan forårsage elektriske farer. Afbryd altid strømmen før service.

BRUGSANVISNING RL34T603ESA SAMSUNG

Phillips-skruvmejsel Spårmejsel

Ta loss handtagen

OBS!

Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com
2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt.
3. Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.
4. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.
5. Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler.

BEMÆRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien.

⚠️ FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.
• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.
• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Dansk

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 ∅verste hængsel 02 Pakning
03 Skuffe 04 Håndtag (kun relevante modeller)
05 Midterste hængsel 06 Stregkodeetiket
07 Nederste hængsel

Dansk

Udskiftning af håndtag

Modelnavnet ser sådan ud: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Hvad der erstatter stjernerne kan variere afhængigt af modellen.

Stjerne(r) i modelkoden angiver en variantmodel og kan erstatte (0-9) eller (A-Z) i modelkoden.

FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.
• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.
• Skru skruerne godt fast, när du fastgør håndtaget.
• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet.

Krævede værktøjer (medfølger ikke)

Stjerneskruetrækker Skruetrækker med flad kærv

Sådan afmonteres håndtagene

BEMÆRK

Denne procedure gælder for både køleskabs- og fryserrummet.

1. Brug en skruetrækker med flad kærv til at fjerne skruedækslerne.

- Sæt skruedækslerne tilbage på skruehullerne efter afmontering af håndtaget.

1. Brug en stjerneskruetrækker for at fjerne skruerne og afmontere håndtaget.

BEMÆRK

Brug disse skruer til at fastgøre håndtaget på den modsatte side.

1. Montér det nye håndtag i omvendt rækkefølge af afmonteringen.

Dansk

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

Sådan fjernes pakningen

Åbn døren, og fjern pakningen fra døren.

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Udskiftning af skuffe

FORSIGTIG

Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.

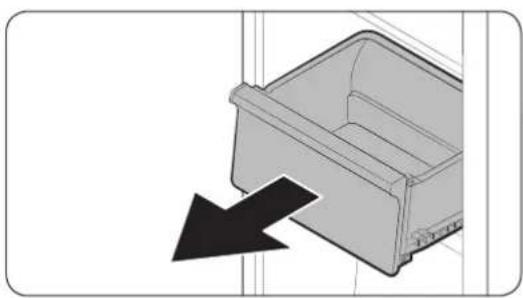

Sådan fjernes skuffen

Løft forsigtigt forsiden af skuffen op, og træk den ud.

Sådan monteres skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Dansk

Udskiftning af hængsel

For at udskifte hængslerne skal du først fjerne dørene.

FORSIGTIG

• Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge.
• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridsen på døren, när du sætter dørene ned.
• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service.
• Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader.
• Sørg for, at akslen er strammet ordentligt på hængslet.
• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.
• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.
• Tag strømstikket ud af køleskabet, før du vender dørene.

Krævede værktøjer (medfølger ikke)

Stjerneskruetrækker Skruetrækker med flad kærv 11 mm fastnøgle

10 mm topnøgle 8 mm topnøgle 10 mm fastnøgle

Dansk

Vending af døren

BEMÄRK

For modeller med håndtag skal håndtagene vendes først. (Der findes detaljerede oplysninger i afsnittet "Udskiftning af håndtag (for modeller med tærskelhåndtag)".)

1. Luk fryserdøren, og brug en stjerneskruetrækkert til at fjerne skruerne, der fastholder topdækslet (A).

2. Løft forsigtigt topdækslet (A), og læg det oven på køleskabet.

- Vær forsigtig, når du løfter topdækslet (A). Der er en ledning tilsluttet under det.

1. Fjern ledningen og ledningsstikket placeret på holderen under topdækslet.

- Dette trin gælder muligvis ikke for nogle modeller.

FORSIGTIG

Undgå at trække for hårdt i stikket.

1. Frakobl ledningsstikket (A).

- Dette trin gælder muligvis ikke for nogle modeller.

Dansk

1. Brug en topnøgle (8 mm) til at fjerne skruerne, der fastholder det øverste hængsel (A).

! FORSIGTIG

For at forhindre, at køleskabsdøren vælter, skal du sørge for at holde godt fast på køleskabsdøren, mens du fjerner det øverste hængsel.

1. Løft døren for at fjerne den fra det midterste hængsel. Opbevar døren på et sikkert sted.

! FORSIGTIG

Døren er tung. For at forhindre skade eller personskade skal du være forsigtig, når du fjerner døren.

1. Åbn fryserdøren, og brug en topnøgle (8 mm) til at fjerne skruerne, der fastholder det nederste hængsel (A).

Dansk

1. Med fryserdøren siddende på det nederste hængsel (A), trækkes langsomt i nederste hængsel (A) for at fjerne det fra holderen i bunden af køleskabet. Når det nederste hængsel (A) er fjernet fra holderen, fjernes det fra fryserdøren, og derefter trækkes fryserdøren ned for at fjerne den fra det midterste hængsel (B).

! FORSIGTIG

For at forhindre fryserdøren i at falde, skal du sørge for at holde godt fast på fryserdøren, indtil den er fjernet sikkert fra det midterste hængsel (B).

1. Brug en stjerneskruetrækker og topnøgle (10 mm) til at fjerne skruerne, der fastholder det midterste hængsel (A).
2. Genmontér i den modsatte rækkefølge for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel.

FORSIGTIG

- Sørg for, at ledningsstikkene er korrekt tilsluttede. - Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet

Dansk
