| Produkttype | Bærbar rundsav |
| Mærke | Bosch |
| Model | GKS 600 Professional |
| Nominel optaget effekt | 1200 W |
| Tomgangshastighed | 5200 omdr./min |
| Maks. skæredybde (0°) | 55 mm |
| Maks. skæredybde (45°) | 37 mm |
| Maks./min. klingediameter | 165 mm / 160 mm |
| Klinge boring | 20 mm |
| Maks. klingetykkelse | 2,2 mm |
| Vægt (uden ledning) | 3,6 kg |
| Grundpladens dimensioner | 235 x 138 mm |
| Beskyttelsesklasse | II (dobbelt isolation) |
| Nominel spænding | 230 V (varierer efter land) |
| Hovedfunktioner | Længde-, tvær- og skråsnit (0-45°), med parallelanslag og hjælpeanslag |
| Sikkerhed | Pendulbeskyttelsesafskærmning, spindellås, sikkerhedskontakt, beskyttelse mod utilsigtet start |
| Vedligeholdelse og rengøring | Regelmæssig rengøring af ventilationsåbninger og afskærmning, udskiftning af ledning af en professionel |
| Reservedele og reparerbarhed | Reservedele tilgængelige via Bosch, reparation på under 5 dage med SAV DIRECT |
| Inkluderede tilbehør | Savklinge, unbrakonøgle, parallelanslag, ekstra håndtag |
Ofte stillede spørgsmål - GKS 600 Professional BOSCH
Brugerspørgsmål om GKS 600 Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Service après-vente i PDF-format gratis! Find din vejledning GKS 600 Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GKS 600 Professional af mærket BOSCH.
BRUGSANVISNING GKS 600 Professional BOSCH
Sikkerhedsinstrukser
Generelle sikkerhedsanvisninger for el-værktøj
ADVARSEL
Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-
cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.
Sikkerhed på arbejdspladsen
▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.
Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
Omhyggelig omgang med og brug af el-værktøj
Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt.
El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
- Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
- Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instruk-
56 | Dansk
ser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
▶ Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsanvisninger til rundsave
Skæreprocedurer
▶ AARE: Undgå at røre ved skæreområdet og klingen. Hold fast på det ekstra håndtag eller motorhuset med den anden hånd. Du kan ikke skære dig i hænderne, hvis du holder saven med begge hænder.
Stik ikke hånden ned under arbejdsemnet. Skærmen beskytter dig ikke mod klingen under arbejdsemnet.
- Indstil skæredybden efter arbejdsemnets tykkelse. Der skal være mindre end en hel tand på klingen synlig under arbejdsemnet.
Du må aldrig holde arbejdsemnet i hånden eller lægge det over dine ben. Fastgør arbejdsemnet til et stabilt underlag. Det er vigtigt, at emnet understøttes godt. Det minimerer risikoen for, at du kommer til skade, at klingen kører fast, eller at du mister kontrollen over arbejdet.
▶ Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte kabler eller værktøjets egen ledning. Ved kontakt med en strømførende ledning kan blottede metaldele på el-værktøjet også blive strømførende, og der er risiko for elektrisk stød for brugeren.
▶ Ved kløvning skal der altid benyttes et kløvestyr eller et styr med lige kant. Dette forbedrer skærenøjagtigheden og nedsætter risikoen for, at klingen kører fast.
Brug altid klinger med dornhuller i den rigtige størrelse og form (rombeformede, runde). Klinger, der ikke passer til savens monteringsanordninger, vil køre skævt og medføre, at du mister kontrollen.
Brug aldrig beskadigede eller forkerte klingeskiver eller bolte. Klingeskiver og bolte er specielt designede til din sav, for at opnå bedst mulig ydelse og driftssikkerhed.
- Tilbageslag er en pludselig reaktion, der sker, när savklingen kører fast eller sidder skævt, og som får en sav, der ikke er under kontrol, til at løfte sig opad og ud af arbejdsemnet og mod brugeren.
- Når klingen kører fast, eller kommer i klemme, når savsporet lukket sammen, standser klingen, og motorens reaktion slynger saven hurtigt tilbage mod brugeren.
- Hvis klingen vrider sig eller kører skævt i savsporet, kan tænderne på bagkanten bore sig ind i træets øverste flade, hvilket får klingen til at springe op af savsporet og tilbage mod brugeren.
Tilbageslag skyldes forkert brug af saven og/eller forkerte arbejdsprocedurer eller arbejdsbetingelser og kan undgås ved at træffe de relevante forholdsregler, som er angivet nedenfor.
Hold godt fast på saven med begge hænder, og placer armene, så de kan modstå kraften fra tilbageslaget. Placer kroppen ved siden af klingen, ikke ud for den. Tilbageslag kan få saven til at springe bagud, men brugeren kan styre kraften fra tilbageslaget ved at træffe de rigtige forholdsregler.
Når klingen sidder fast, eller hvis savningen afbrydes, skal du slippe knappen og holde saven stille, til klingen står helt stille. Forsøg aldrig at tage saven ud af arbejdsemnet eller trække den bagud, mens klingen kører, da dette kan medføre tilbageslag. Undersøg og afhjælp årsagen til, at klingen sidder fast.
Når saven startes igen i et arbejdsemne, skal saven centreres i savsporet, så tænderne ikke griber fat i materialet. Hvis en savklinge binder, kan den krybe op eller slå tilbage fra arbejdsemnet, när saven startes igen.
▶ Store paneler skal understøttes for at minimere risikoen for, at klingen bliver klemt og slår tilbage. Store paneler har en tendens til at bøje ned under deres egen vægt. Der skal placeres støtter under panelet i begge sider tæt på skærelinjen og tæt på panelets kant.
Brug ikke sløve eller beskadigede klinger. Uskarpe eller ukorrekt indstillede klinger laver smalle savspor, som kan medføre kraftig friktion, fastkøring og tilbageslag.
Klingens dybde og låsegreb til justering af smigvinkel skal være spændt til og fastgjort, før savningen påbegyndes. Hvis klingens justering ændrer sig under savningen, kan den køre fast og slå tilbage.
▶ Vær særligt forsigtig ved savning i eksisterende vægge eller andre afdækkede områder. Den udragende klinge kan skære i objekter, der kan forårsage tilbageslag.
Funktion af nederste skærm
- Kontrollér altid, at den nederste skærm er lukket korrekt, før saven bruges. Saven må ikke bruges, hvis den nederste skærm ikke kan bevæge sig frit og lukke med det samme. Den nederste skærm må aldrig fastspændes eller fastgøres i åben position.Hvis saven
tabes ved et uheld, kan den nederste skærm blive bøjet. Løft den nederste skærm ved hjælp af håndtaget, og kontrollér, at den kan bevæges frit og ikke berører klingen eller andre dele i alle vinkler og skæredybder.
- Kontrollér funktionen af den nederste skærms fjeder. Hvis skærmen og fjederen ikke fungerer korrekt, skal de repareres, før saven må bruges. Den nederste skærm kan køre lidt trægt på grund af beskadigede dele, klæbende aflejringer eller ophobet materiale.
Den nederste skærm må kun trækkes tilbage manuelt i forbindelse med særlige skæreopgaver som f.eks. "stiksavning" og "sammensat geringssavning". Løft den nederste skærm ved hjælp af håndtaget. Den nederste skærm skal udløses, straks når klingen kører ned i materialet. Ved alle andre typer savning skal den nederste skærm fungere automatisk.
Kontrollér altid, at den nederste skærm dækker klingen, før saven stilles på bordet eller gulvet. En ube skyttet klinge, der kører friløb, får saven til at bevæge sig bagud og skære i underlaget. Vær opmærksom på den tid, klingen bruger på at standse, efter du har sluppet knappen.
Ekstra sikkerhedsanvisninger
Kom ikke hænderne ind i spånudkastet. De kan blive fanget og beskadiget af de roterende dele.
Brug aldrig saven over hovedhøjde. Herved har du ikke tilstrækkelig kontrol over el-værktøjet.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.
▶ Hold godt fat om el-værktøjet med begge hænder under arbejdet, og sørg for, at du står sikkert. El-værktøjet føres mere sikkert med to hænder.
▶ Brug ikke el-værktøjet stationært. Det er ikke beregnet til brug med savebord.
Sørg for, at savens føringsplade ikke kan forskydes til siden, när du laver dyksnit, som ikke er vinkelrette. Hvis saven forskydes til siden, kan savbladet gå fast, så saven kastes tilbage.
▶ Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden.
▶ Vent, til el-værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
Brug ikke savblade i HSS-stål. Sådanne savklinger kan let brække.
▶ Sav ikke jernholdige metaller. Glødende spåner kan antænde støvudsuget.
▶ Brug beskyttelsesmaske.
Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til længde- og tværsnit med lige snitforløb samt geringssavning i træ med fast underlag. Der må ikke bearbejdes jernholdige metaller.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
(1) Tænd/sluk-kontakt
(2) Kontaktspærre for tænd/sluk-kontakt (3 601 FA9 00.)
(2) Låseknap for tænd/sluk-kontakt (3 601 FA9 OK./3 601 FA9 OL.)
(3) Spindellåsetast
(4) Skala geringsvinkel
(5) Vingeskrue til forvalg af geringsvinkel
(6) Vingeskrue til parallelanslag

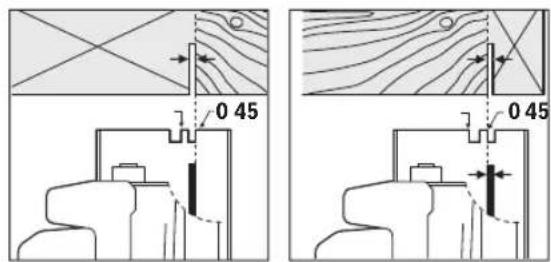

(7) Snitmarkering 45°
(8) Snitmarkering 0^
(9) Parallelanslag
(10) Pendulbeskyttelsesskærm
(11) Grundplade
(12) Justeringshåndtag til pendulbeskyttelsesskærm
(13) Spånudkast
(14) Beskyttelsesskærm
(15) Håndgreb (isoleret grebsflade)
(16) Motorhus (isoleret grebsflade)
(17) Unbrakonøgle
(18) Spændeskrue med skive
(19) Spændeflange
(20) Rundsavklinge ^a)
(21) Holdeflange
(22) Savspindel
(23) Ekstrahåndtag (isoleret grebsflade) ^a)
(24) Holder til ekstrahändtag ^a)
(25) Låseskrue til ekstrahåndtag ^a)
(26) Udsugningsadapter ^a)
(27) Monteringsskrue til udsugningsadapter ^a)
(28) Spændehåndtag til snitdybdeforvalg
(29) Snitdybdeskala
58 | Dansk
(30) Skruetvingepar ^b)
a) Dette tilbehør medfølger ikke som standard.
b) Gængs (ikke indeholdt i leveringen)
Tekniske data
| Händrundsav GKS 600 | |
| Varenummer | 3 601 FA9 0.. |
| Nominel optagen effekt W 1200 | |
| Omdrejningstal, ubelastet o/min 5200 | |
| Maks. snitdybde med savklingediameter 165 mm | |
| - ved geringsvinkel 0° mm 55 | |
| - ved geringsvinkel 45° mm 37 | |
| Spindellås ● | |
| Dimensioner grundplade mm 235 x 138 | |
| Maks. savklingediameter mm 165 | |
| Min. savklingediameter mm 160 | |
| Maks. stamklingetykkelse mm 2,2 | |
| Holdeboring mm 20 | |
| Vægt^A) | kg 3,6 |
| Kapslingsklasse | ☐/II |
A) Vægt uden nettislutningskabel og uden netstik
Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.
Værdierne kan varierer afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac.
Støj-/vibrationsinformation
Støjemissionsværdier fundet iht. EN 62841-2-5.
El-værktøjets A-vægtede støjniveau er typisk: Lydtrykniveau 94 dB(A); lydeffektniveau 102 dB(A). Usikkerhed K = 3 dB.
Brug høreværn!
Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 62841-2-5:
Savning af træ: a_h = 1,6 m/s^2 , K = 1,5 m/s^2
Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.
Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Montering
Anvend kun savklinger, hvis max. tilladte hastighed er højere end dit el-værktøjs omdrejningstal i ubelastet tilstand.
Isætning/skift af rundsavklinge
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Brug beskyttelseshandsker, när savklingen monteres. Berøring med savklingen er forbundet med kvæstelsesfare.
Brug kun savklinger, der svarer til de tekniske data, der er angivet i denne vejledning og på el-værktøjets typeskilt, og som er kontrolleret og mærket tilsvaren-de iht. EN 847-1:2017.
Den tilladte hastighed for indsatsværktøjet skal være mindst lige så høj som den maks. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt og fragmenter kan bliver slynget ud i arbejdsområdet.
▶ Brug aldrig slibeskiver som indsatsværktøj.
Valg af savklinge
Du finder en oversigt over anbefalede savklinger i slutningen af denne vejledning.
Afmontering af savklinge (se billede A)
Ved skift af værktøj anbefales det at lægge el-værktøjet på forsiden af motorhuset.
- Tryk på spindelåseknappen (3), og hold den inde.
▶ Aktivér kun spindellåseknappen (3), när savspindlen står stille. Ellers kan el-værktøjet blive beskadiget. - Skru med unbrakonøglen (17) spændeskruen (18) ud i drejeretning ①.
- Sving pendulbeskyttelsesskærmen (10) tilbage, og hold den fast.
- Tag spændeflangen (19) og savklingen (20) af savspindlen (22).
Montering af savklinge (se billede A)
Ved skift af værktøj anbefales det at lægge el-værktøjet på forsiden af motorhuset.
- Rengør savklingen (20) og alle spændedele, der skal monteres.
- Sving pendulbeskyttelsesskærmen (10) tilbage, og hold den fast.
- Sæt savklingen (20) på holdeflangen (21). Tændernes skæreretning (pilenes retning på savklingen) og retningspilen på beskyttelsesskærmen (10) skal stemme overens.
- Sæt spændeflangen (19) på, og skru spændeskruen (18) fast i drejeretningen ②. Sørg for, at holdeflange (21) og spændeflange (19) monteres korrekt.
- Tryk på spindelåseknappen (3), og hold den inde.
- Spænd med unbrakonøglen (17) spændeskruen (18) fast i drejeretningen ②. Tilspændingsmomentet skal være 6–9 Nm, hvilket svarer til håndfast plus ¼ omdrejning.
Montering af ekstrahåndtag (se billede B)
Fastgør holderen til ekstrahåndtaget (24) med låseskruen (25) på beskyttelsesskærmen (14).
Skru ekstrahåndtaget (23) fast på holderen til ekstrahåndtaget (24).
Støv-/spånudsugning
Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
- Brug helst en støvopsugning, der egner sig til materialet.
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.
Montering af udsugningsadapter (se billede C)
Sæt udsugningsadapteren (26) på spånudkastet (13), indtil den går i indgreb. Sørg for også at sikre udsugningsadapteren (26) med skruen (27).
På udsugningsadapteren (26) kan der tilsluttes en udsugningsslange med en diameter på 35 mm.
▶ Udsugningsadapteren må ikke være monteret uden tilsluttet ekstern udsugning. Ellers kan udsugningskanalen tilstoppes.
Der må ikke tilsluttes en støvpose til udsugningsadapteren. Ellers kan udsugningssystemet tilstoppes.
Udsugningsadapteren (26) skal rengøres med regelmæssige mellemrum for at sikre en optimal udsugning.
Forbind udsugningsslangen med en støvsuger (tilbehør). Du finder en oversigt over tilslutning til forskellige støvsugere i slutningen af denne vejledning.
El-værktøjet kan tilsluttes direkte til stikkontakten på en Bosch-universalstøvsuger med fjernstartanordning. Denne startes automatisk, när el-værktøjet tændes.
Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tört støv.
Brug
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Driftstilstande
Indstilling af snitdybde (se billede D)
- Tilpas snitdybden til emnets tykkelse. Der bør være mindre end en fuld tandhøjde synlig under emnet.
Løsn spændehåndtaget (28). For at få en mindre snitdybde trækker du saven væk fra bundpladen (11), og for at forøge snitdybde trykker du saven mod bundpladen (11). Indstil det ønskede mål på snitdybdeskalaen. Spænd spændehåndtaget (28) igen.
Hvis du efter at have løsnet spændehåndtaget (28) ikke kan justere snitdybden helt som ønsket, skal du trække spændehåndtaget (28) væk fra saven og svinge det nedad. Slip spændehåndtaget (28) igen. Gentag processen, til den ønskede snitdybde kan indstilles.
Hvis du efter at have spændt spændehåndtaget (28) ikke kan fiksere snitdybden helt som ønsket, skal du trække spændehåndtaget (28) væk fra saven og svinge det opad.
Slip spændehåndtaget (28) igen. Gentag processen, til snitdybden er fikseret
Indstilling af geringsvinkel
Løsn vingeskruerne (5). Sving saven sideværts. Indstil det ønskede mål på skalaen (4). Spænd vingeskruerne (5) igen.
Bemærk: Ved geringssnit er snitdybden mindre end den viste værdi på snitdybdeskalaen (29).
Snitmarkeringer
For at opnå et nøjagtigt snit skal du sætte rundsaven an mod emnet som vist på billedet. Det anbefales at lave et prøvesnit.
Ibrugtagning
- Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets type-skilt.
Tænd/sluk
(3 601 FA9 00.)
For ibrugtagning af el-værktøjet skal du først aktivere kontaktpærren (2) og derefter trykke på tænd/sluk-kontakten (1) og holde den inde.
60 | Dansk
El-værktøjet slukkes ved at slippe tænd/sluk-kontakten (1) igen.
Bemærk: Af sikkerhedsgrunde kan tænd/sluk-kontakten (1) ikke fastlåses, men skal trykkes ned og holdes nede, så længe saven er i drift.
Tænd/sluk
(3 601 FA9 OK./3 601 FA9 OL.)
- Kontrollér, at du kan trykke på tænd/sluk-knappen uden at slippe håndtaget.
Til ibrugtagning af el-værktøjet tryk på tænd/sluk-kontakten (1) og hold den nede.
Den indtrykkede tænd/sluk-kontakt (1) läses, ved at der trykkes på låseknappen (2).
For at slukke el-værktøjet skal du slippe tænd/sluk-kontakten (1) eller, hvis den er låst med låseknappen (2), trykke kort på tænd/sluk-kontakten (1) og slippe den igen.
Arbejdsvejledning
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Snitbredden varierer afhængigt af den anvendte savklinge. Beskyt savklinger mod stød og slag.
Før el-værktøjet jævnt og med et let skub i skæreretningen for at opnå en god skærekvalitet. For kraftig fremføring reducerer levetiden indsatsværktøjernes levetid betydeligt og kan beskadige el-værktøjet.
Arbejd altid med en konstant fremføringshastighed, og sørg for, at savklingens hastighed forbliver konstant. Undgå at øge fremføringshastigheden (f.eks. ved bearbejdning af fug- tigt træ, trykimprægneret træ eller knaster) og den dermed forbundne reduktion af hastigheden for at forhindre overop- hedning af savklingens tænder.
Saveydelsen og snitkvaliteten afhænger i væsentlig grad af savklingens tilstand og tandform. Brug derfor kun skarpe savklinger, som er egnede til det materiale, der skal bearbejdes.
Savning af træ
Valget af korrekt savklinge afhænger af trætype, trækvalitet og af, om der skal udføres længde- eller tværsnit.
Ved længdesnit af grantræ opstår der lange, spiralformede spåner.
Bøgetræs- og egetræsstøv er særlig sundhedsskadeligt, og arbejdet bør derfor kun udføres med støvudsugning.
Med parallelanslaget (9) kan du udføre præcise snit langs med en emnekant eller skære tynde, aflange stykker med samme størrelse.
Løsn vingeskruen (6), og skub parallelanslagets skala (9) gennem føringen i bundpladen (11). Indstil den ønskede snitbredde som skalaværdi på den pågældende snitmarkering (8) eller (7), se afsnit "Snitmarkeringer". Skru vingeskruen (6) fast igen.
Savning med hjælpeanslag (se billede F)
Til bearbejdning af store emner eller til skæring af lige kanter kan du fastgøre et bræt eller en liste som hjælpeanslag på emnet og føre rundsaven hele vejen med grundpladen på hjælpeanslaget.
Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.
Pendulbeskyttelsesskærmen skal altid kunne bevæge sig frit og lukke automatisk. Derfor skal området omkring beskyttelsesskærmen altid være rent. Fjern støv og spåner med en pensel.
Ikke-coatede savklinger kan bestryges med et lag tyndt syrefri olie, så de beskyttes mod korrosion. Fjern olien igen før savning, da træet ellers bliver plettet.
Harpiks- eller limrester på savklingen forringer snitkvaliteten. Rengør derfor savklinger straks efter brug.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Du finder adresser til andre værksteder på:
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald!
Gælder kun i EU-lande:
Udtjent el-værktøj skal bortskaffes separat. Brug det gældende afleveringssystem.
Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.
Svensk
Säkerhetsanvisningar
Sikkerhetsanvisninger
Sikkerhetsanvisninger for sirkelsager
Saging
Før bruk må du alltid kontrollere at det nedre vernet lukker ordentlig. Bruk ikke sagen hvis det nedre
Ekstra sikkerhetsanvisninger
a) Dette tilbehøret hører ikke med til standardleveransen.
b) Vanlig (inngår ikke i leveransen)
Tekniske data
| Håndsirkelsag GKS 600 | |
| Artikkelnummer | 3 601 FA9 0.. |
| Opptatt effekt W 1200 | |
| Tomgangsturtall o/min 5200 | |
| Maks. kuttedybde med sagbladdiameter 165 mm | |
| - ved gjæringsvinkel 0° mm 55 | |
| - ved gjæringsvinkel 45° mm 37 | |
| Spindellås ● | |
| Mål på grunnplate mm 235 x 138 | |
| Maks. sagbladdiameter mm 165 | |
| Min. sagbladdiameter mm 160 | |
| Maks. stambladtykkelse mm 2,2 | |
| Festehull mm 20 | |
| Vekt ^A) | kg 3,6 |
| Kapslingsgrad | ☐/II |
Montere ekstrahåndtak (se bilde B)
Støvsugeradapteren må ikke monteres uten tilkoblet eksternt avsug. Det kan føre til at sugekanalen tilstoppes.
Elektroverktøy må ikke kastes i vanlig søppel!
