CG 14DSDL - Buskrydder HiKOKI - Gratis brugsanvisning og manual
Find enhedens vejledning gratis CG 14DSDL HiKOKI i PDF-format.
| Produkttype | Akku-trådtrimmer (græstrimmer) |
| Model | CG 14DSDL |
| Stangtype | Lige type |
| Skærediameter | 310 mm |
| Tomgangshastighed | 5000 min⁻¹ |
| Rotationsretning | Mod uret set fra oven |
| Batterispænding / kapacitet | 14,4 V (Li-ion 3,0 Ah, 8 celler) |
| Batterimodel | BSL1430 |
| Lademodel | UC18YGSL |
| Driftstid pr. opladning | 17–18 minutter (fuld hastighed, 310 mm hoved) |
| Vægt (med batteri, hoved, dæksel) | 4,1 kg |
| Skærelinje | Nylonsnor, diameter 1,4 mm, længde 6 m |
| Snorfremføringsmekanisme | Halvautomatisk (bank hovedet mod jorden) |
| Sikkerhedsfunktioner | Automatisk slukning efter 1 min inaktivitet, overbelastningsbeskyttelse, overophedningsbeskyttelse, låsehåndtag |
| Strømindikatorer | Strømlampe (rød når TÆNDT, blinker ved aktiv beskyttelse), indikator for resterende batteri |
| Håndtagstype | Løkkehåndtag med justerbart beslag |
| Medfølgende tilbehør | Nylonhoved, dæksel, unbrakonøgle (4 mm), 17×19 kombiskruenøgle, beskyttelsesbriller, batteri (BSL1430), lader (UC18YGSL) |
| Vedligeholdelseskrav | Kontroller kulbørster (udskift når slidt til grænsen), rengør ydersiden med blød klud, inspicér nylonhovedet regelmæssigt |
| Reparation/service | Kun af HiKOKI autoriseret servicecenter med originale dele |
| Lydeffektniveau (garanteret) | 88 dB(A) |
| Vibrationsemissionsværdi | 1,8 m/s² (triaks vektorsum) |
Ofte stillede spørgsmål - CG 14DSDL HiKOKI
Brugerspørgsmål om CG 14DSDL HiKOKI
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Buskrydder i PDF-format gratis! Find din vejledning CG 14DSDL - HiKOKI og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. CG 14DSDL af mærket HiKOKI.
BRUGSANVISNING CG 14DSDL HiKOKI
Läs igenom bruksanvisningen noga före verktygets användning. Læs instruktionerne nøje igennem, før maskinen tages i brug. Les grundig og forstå anvisningene før bruk. Lue ohjeet huolellisesti ennen käyttöä. Read through carefully and understand these instructions before use.
Bruksanvisning Brugsanvisning Bruksanvisning Käyttöohjeet Handling Instructions

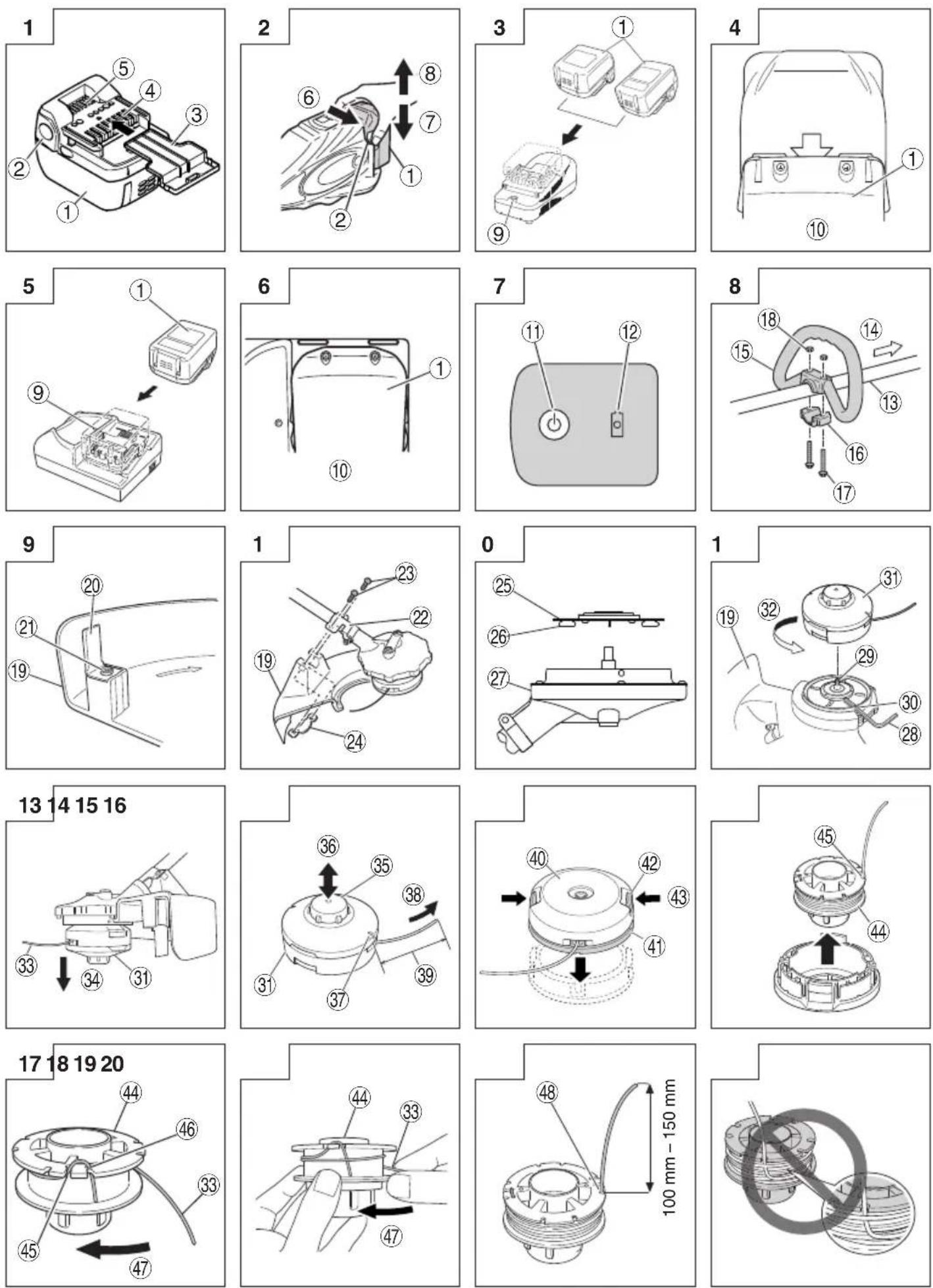

1


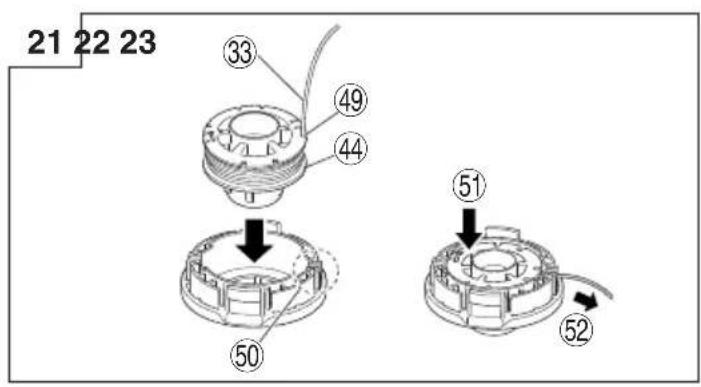

21 22 23 ③3 ④9 ④4 ① ⑤0 ⑤1 ⑤2


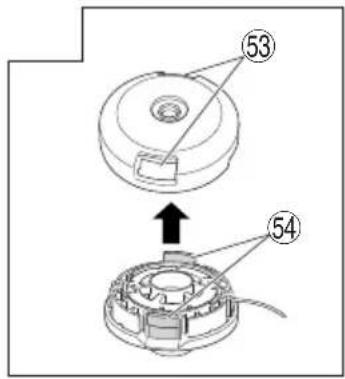

53 54
Diameter tråd: Φ1,4 mm
Längd: 6 m
VIKTİGT
Læs alle sikkerhedsadvarsler og instruktioner.
Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes.
Gem alle advarsler og instruktioner så du har dem til senere brug.
Termen "elektrisk værktøj" i advarslerne henviser til værktoj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.
1) Sikkerhed for arbejdsområde
a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brandbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elek triske værktøj anvendes. Distraktioner kan medføre, at De mister kontrollen over værktøjet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passe til stikkontakten.
Foretag aldrig nogen form for modifi ceringer af stikket.
Brug ikke adapter til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er modifi ceret, og tilsvarende stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.
c) Udsæt ikke de elektriske værktøjer for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde værktøjet. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Værk årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, när De anvender et elektrisk værktøj.
Anvend ikke et elektrisk værktøj, hvis De er træt eller under indfl ydelse af narkotika, alkohol eller medikamenter.
En øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.
Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.
c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller du samler værktøjet op eller bærer på det.
Hvis du har fingeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.
d) Afmonter alle justernøgler eller skruenøgler, før det elektriske værktøj startes.
En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.
e) Stræk Dem ikke for langt. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved vil De bedre kunne styre det elektriske værktøj i uventede situationer.
f) Vær hensigtsmæssigt påklædt. Vær ikke iført løst tøj eller løse smykker. Undgå, at Deres hår, tøj og handsker kommer i nærheden af de bevægelige dele.
Løst tøj, løse smykker eller langt här kan komme i klemme i de bevægelige dele.
g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal det kontrolleres, at disse tilsluttes og anvendes på korrekt vis.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave.
Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.
b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj på plads.
Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utiligtet.
d) Opbëvar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj eller som ikke har læst denne vejledning, anvende det elektriske værktøj.
Elektrisk værktøj er farligt i hænderne på uerfarne brugere.
e) Vedligehold det elektriske værktøj. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift.
Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.
Mange ulykker skyldes dårligt vedligeholdt elektriske værktøj.
f) Sørg for, at skæreværktøj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe skær sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilb osv. i overensstemmelse med denne vejledning under hensynstagen til arbejdsforholdene og det arbejde, der skal udføres.
Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.
5) Brug og behandling af batteriværktøj
a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten.
En oplader, der passer til en type batteripakke, kan give risiko for brand, när den anvendes med en anden batteripakke.
b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.
c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden.
Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.
d) Under særlig dårlige omstændigheder kan der sive væske ud fra batteriet; undgå kontakt. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.
Væske, der siver ud fra batteriet, kan irritere huden og give forbrændinger.
6) Reparation
a) Få Deres elektriske værktøj repareret af kvalifi ceret teknikere, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ikke kompromitteres.
SIKKERHEDSFORANSTALTNING
Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.
SIKKERHEDSADVARSLER FOR GRAESTRIMMER
VIGTIGT
LÆS DETTE OMHYGGELIGT INDEN BRUG
GEM BRUGSANVISNINGEN TIL FREMTIDIG REFERENCE
Handlinger for sikker betjening
Træning
a) Læs brugsanvisningen omhyggeligt igennem. Bliv bekendt med kontrolknapperne og den korrekte brug af maskinen.
b) Lad aldrig personer som ikke er bekendt med disse anvisninger eller børn anvende maskinen. Lokale bestemmelser kan sætte begrænsninger for brugerens alder.
c) Vær opmærksom på at operatøren eller brugeren er ansvarlig for ulykker og risici, der opstår mod andre personer eller deres ejendele.
Forberedelse
a) Anvend aldrig maskinen, mens der er personer, især børn, eller kæledyr i nærheden.
b) Anvend altid øjenbeskyttelse og kraftige sko under anvendelse af maskinen.
e● Amvægdelsés
a) Brug kun maskinen i dagslys eller stærkt kunstigt lys.
b) Anvend aldrig maskinen med et beskadigede dæksel, eller uden at dækslet eller skærmene på rette plads.
c) Tænd kun for motoren, når hænder og fødder er væk fra skæreudstyret.
d) Afbryd altid maskinen fra strømforsyningen (dvs. træk stikket ud fra stikkontakten eller betjen kontaktspærren)
- før du forlader maskinen
- inden du fjerner en blokering
– inden kontrol eller rengøring af maskinen, og inden der udføres arbejde på maskinen - efter du har ramt et fremmedlegeme
– hvis maskinen begynder at vibrere unormalt.
e) Beskyt dine fødder og hænder mod skader fra skæreudstyret.
f) Sørg altid för, at ventilationsåbningerne holdes frie for snavs.
- Vedligeholdelse og opbevaring
a) Afbryd altid maskinen fra strømforsyningen (dvs. træk stikket ud fra stikkontakten eller betjen kontaktspærren) inden udførsel af vedligeholdelses-eller rengøringsarbejde.
b) Brug kun producentens anbefalede reservedele og tilbehør.
c) Efterse og vedligehold maskinen med regelmæssige mellemrum. Sørg for, at maskinen kun repareres af en autoriseret reparatør.
d) Når den ikke bruges, skal maskinen opbevares uden for børns rækkevidde.
FORHOLDSREGLER FOR AKKU GRAESTRIMMER
ADVARSEL
- Vær altid tålmodig, når du arbejder med værktøjet. Sørg desuden for at tage passende tøj på, så du holder dig varm.
- Planlæg arbejdet på forhånd for at forhindre uheld.
- Anvend ikke værktøjet om natten eller i dårligt vejr, när sigtbarheden er dårlig. Anvend desuden ikke værktøjet, när det regner, eller lige efter det har regnet. Arbejde på glatte underlag kan medføre ulykker, hvis du mister balancen.
- Efterse nylonhovedet inden påbegyndelse af arbejde.
Brug ikke værktøjet, hvis nylonhovedet er revnet, beskadiget eller bøjet.
Sørg for, at nylonhovedet er korrekt monteret. Falder nylonhovedet af eller går i stykker under anvendelse, kan det medføre ulykker.
- Sørg for at montere dækslet, inden du starter på arbejdet.
Anvendes værktøjet uden denne del kan det medføre personskader.
- Sørg for at montere loophåndtaget, inden du starter på arbejdet. Sørg for, at det ikke sidder løst, men er ordentligt monteret, inden du starter på arbejdet. Hold godt fast i loophåndtaget under arbejdet og sving ikke værktøjet rundt, men anvend den korrekte arbejdsstilling og hold balancen.
Det kan medføre ulykker, hvis du mister balancen under arbejdet.
- Vær forsigtig, när du starter motoren.
Placer værktøjet på et plant underlag.
Anvend ikke værktøjet inden for en afstand af 15 m fra mennesker eller dyr.
Sørg for at nylonhovedet ikke kommer i kontakt med jorden, træer eller planter.
En uforsigtig start kan medføre ulykker.
- Lås ikke läsearmen.
Hvis armen ved et uheld trækkes tilbage, kan det medføre uventet personskade.
-
Før du forlader værktøjet, skal du trykke på tænd/slukknappen for at slukke det.
-
Vær forsigtig ved anvendelse af værktøjet i nærheden af el-kabler, gasrør og lignende installationer.
-
Vær opmærksom at fjerne på tomme dåser, ståltråd, sten eller andre hindringer, inden du starter på arbejdet. Arbejd desuden ikke i nærheden af rødder eller klipper.
Udføres der arbejde sådanne steder, kan det beskadige nylonhovedet eller medføre uheld.
- Rør aldrig ved nylonhovedet under arbejdet.
Sørg desuden for, at det ikke kommer i kontakt med dit hår, tøj osv.
- I følgende situationer skal du slukke for motoren og kontrollere, at nylonhovedet er stoppet med at rotere. Ved fl ytning til et andet arbejdsområde.
Ved fjernelse af aff ald og græs, der sidder fast i værktøjet.
Ved fjernelse af hindringer fra arbejdsområdet eller fjernelse af det affald, græs og flis, der opstår pga. klipningen.
Når værktøjet lægges ned.
- Brug ikke værktøjet inden for en afstand af 15 m fra andre personer.
Når du arbejder sammen med andre, skal du holde en afstand på mere end 15 m.
Flyvende fl is kan medføre uventede ulykker.
Når du arbejder på ustabile underlag som f.eks. skråninger, skal du sørge for, at din kollega ikke udsættes for nogen risiko.
Brug fløjter eller andre metoder til at advare dine kollegaer.
- Når der sætter sig græs eller andre genstande fast i nylonhovedet, skal du slukke for motoren og sikre dig, at nylonhovedet er stoppet med at rotere, inden du fjerner dem.
Det medfører personskade, hvis du fjerner genstande fra nylonhovedet, mens det stadig roterer.
Det kan forårsage materiel skade, hvis du fortsætter arbejdet, mens der sidder fremmedlegemer fast i nylonhovedet.
-
Hvis værktøjet fungerer dårligt eller afgiver en mærkelig lyd eller vibrationer, skal du straks slukke for motoren og bede din forhandler om at få den efterset og repareret. Fortsat brug under disse forhold kan medføre personskader eller skade på værktøjet.
-
Hvis du taber eller støder værktøjet, skal du efterse det omhyggeligt for skader, revner eller deformation.
Brug af et værktøj, der er beskadiget, revnet eller deformeret kan forårsage personskader.
- Fastgør værktøjet under transport i et køretøj, sådan at det ligger stille.
Det kan medføre ulykker, hvis denne advarsel ikke overholdes.
- Dette produkt indeholder en kraftig magnet i dens motor.
lagttag følgende forholdsregler i relation til vedhæftning af metalstykker til værktøjet og effekterne af den permanente magnet på elektroniske enheder.
FORSIGTIG
○ Placer ikke værktøjet på en arbejdsbænk eller arbejdssteder, hvor der fi ndes metalstumper. Metalstumperne kan vedhæfte sig på værktøjet og forårsage ulykker eller fejlfunktion.
○ Hvis en metalstump har vedhæftet sig til værktøjet, berør den ikke.
Fjern stykket med en børste.
Hvis du ikke gør det, kan det resultere i personskader.
Hvis du burger pacemaker eller andre elektroniske medicinske enheder, må du ikke betjene, eller komme i nærhenden af værktøjet.
Driften af den elektroniske enhed kan blive påvirket.
Brug ikke værktøjetil nærheden af præcisionsenheder, så som mobiltelefoner, magnetkort eller elektroniske hukommeleseskort.
Hvis du gør det, kan det medføre fejl funktion eller tab af data.
FORSIGTIG
-
Anvend ikke nylonhovedet til klipning af andre genstande end græs. Anvend ikke værktøjet i vandpytter og sørg for, at nylonhovedet ikke kommer kontakt med jord.
-
Værktøjet indeholder præcisionsdele og bør ikke tabes, udsættes for stærke stød eller vand.
Værktøjet kan blive beskadiget eller svigte.
-
Når værktøjet skal opbevares efter brug eller skal transporteres, skal du tage nylonhovedet af.
-
Udsæt ikke værktøjet for insektmidler eller andre kemikalier.
Sådanne kemikalier kan forårsage revner eller andre skader.
-
Udskift advarselsmærkater med nye mærkater, når de bliver svære at genkende eller ulæselige, og når de begynder at falde af. Bed din forhandler om at skaffe nye advarselsmærkater.
-
Berør ikke motoren umiddelbart efter brug, eftersom den kan være meget varm.
FORHOLDSREGLER FOR BATTERI OG OPLADER
- Oplad altid batteriet ved en temperatur på mellem 0^ C – 40^ C.
Opladning ved en temperatur på under 0°C vil resultere i overopladning, hviket er forbundet med fare. Batteriet kan ikke oplades ved en temperatur på over 40°C.
Den mest passende temperatur for opladning er 20°C – 25°C.
- Når en opladning er til ende, bør man lade opladeapparatet hvile 15 min, før næste batteriopladning.
Oplad ikke mere end 2 batterier efter hinanden.
-
Undgå at fremmedlegemer trænger ind i hullet til tilslutning af batteriet.
-
Stik ikke genstande ind i opladeapparatets ventilationsåbninger. Hvis metalgenstande eller brændbare stoffer kommer ind i ventilationsåbningerne, kan det give elektriske stød og ødelægge opladeapparatet.
-
Brug af et udslidt batteri vil forårsage beskadigelse at opladeapparatet.
-
Når batteriet er udslidt, bring det tilbage til forhandleren, hvor De har købt maskinen; smid det ikke væk.
-
Skil aldrig batteriet eller opladeapparatet ad.
-
Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet vil forårsage en stor elektrisk strømning og overophedning, hvilket igen vil føre til at batteriet beskadiges eller brænder sammen.
-
Skil Dem ikke af med batteriet ved at brænde det, da det herved kan eksplodere.
BEMÆRK F∅LGENDE VED BRUG AF LITHIUM-ION BATTERIET
For at forlænge levetiden er lithium-ion batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømoutputtet.
Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, kan det være at motoren stopper, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.
- Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet.
Hvis dette skulle ske, skal du straks lade batteriet op.
-
Hvis værktøjet er overbelastet, kan det være at motoren stopper. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.
-
Hvis batteriet overophedes pga. overbelastning, vil batteriet muligvis stoppe med at levere strøm.
I det tilfælde, stop anvendelsen af batteriet og lad det køle af. Efter at du har gjort det, kan du anvende batteriet igen. (BSL1430, BSL1830)
Vær desuden opmærksom på følgende advarsler og forholdsregler.
ADVARSEL
For at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for på forhånd at være opmærksom på følgende sikkerhedsforanstaltninger.
- Sørg for at spåner og støv ikke samler sig på batteriet.
○ Under arbejdet skal du sørge for at spåner og støv ikke lægger sig på batteriet.
○ Sørg for at spåner og støv, der lægger sig el-værktøjet under arbejdet, ikke samler sig på batteriet.
○ Undlad at opbevare et batteri, der ikke anvendes, på et sted hvor det udsættes for spåner og støv.
Inden du lægger et batteri væk, skal du fjerne eventuelle spåner og støv, der sidder på det, og undlade at opbevare det sammen med metaldele (skruer, søm etc.).
-
Undlad at punktere batteriet med et skarpt objekt som fx en nål, slå på det med en hammer, træde på det, kaste eller udsætte batteriet for voldsomme stød.
-
Undlad at anvende et tilsyneladende beskadiget eller deformeret batteri.
-
Undlad at anvende batteriet i omvendt polaritet.
-
Undlad at tilslutte direkte til en elektrisk stikkontakt eller en cigartænder i en bil.
-
Undlad at anvende batteriet til andre formål end dem der er angivet.
-
Hvis batteriet ikke oplades helt, selv efter den angivne opladetid er passeret, skal du øjeblikkelig stoppe yderligere opladning.
-
Undlad at anbringe eller udsætte batteriet for høje temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.
-
Hold det øjeblikkelig væk fra åben ild hvis der opdages en lækage eller ildelugtende lugt.
-
Undlad at anvende det på et sted hvor der udvikles kraftig statisk elektricitet.
-
Hvis der opstår batterilækage, ildelugtende lugt, udvikles varme, batteriet er misfarvet eller deformeret eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkelig fjerne det fra udstyret eller batteriopladeren og stoppe med at bruge det.
FORSIGTIG
-
Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, mens skal vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kar problemer med øjnene.
-
Hvis du får væske på huden eller tøjet, skal du øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen.
Det er muligt, at det kan give hudirritation.
- Hvis du opdager rust, ildelugtende lugt, misfarvning, deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.
ADVARSEL
Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalerne på lithium-ion batteriet, er der risiko for kortslutning og brand. Vær opmærksom på følgende, når du opbevarer batteriet.
○ Læg ikke elektrisk ledende afskårne dele, som, ståltråd, kobbertråd eller anden tråd i opbevaringskassen.
☐ Du skal enten montere batteriet på el-værktøjet, eller opbevare det med batteridækslet trykket helt ind, sådan at ventilationsåbningerne er tildækkede for at forhindre kortslutning. (Se Fig. 1)
SPECIFICATIONER
EL-VÆRKT∅J
| Model CG14DSDL CG18DSDL | ||
| Stangtype Lige type | ||
| Klippediameter 310 mm | ||
| Omdrejningsretning Mod urets retning set fra oven | ||
| Hastighed uden belastning 5000 min | -1 | |
| Driftstid på én opladning *1(Når det medfølgende genopladelige batteri er fuldt opladet) | 17 – 18 min*2 | 24 – 26 min*2 |
| Batteri | BSL1430: Li-ion 14.4 V(3,0 Ah 8 celler) | BSL1830: Li-ion 18 V(3,0 Ah 10 celler) |
| Vægt (med nylonhoved, genopladeligt batteri og dæksel) | 4,1 kg 4,3 kg | |
*1 Dataene i tabellen overfor er kun givet som et eksempel. Eftersom græstyper, omgivelsestemperatur, egenskaber for genopladelige batterier, arbejdsmetoder osv. kan variere meget, bør det overstående kun bruges som en grov retningslinje.
*2 Betingelser: Nylonhoved med en ydre diameter på 310 mm, kontakt sat til højeste hastighed. (slå altid venstre switch left TILON all the time)
OPLADEAPPARAT
| Model | UC18YGSL | UC18YRSL |
| Opladespænding | 14,4 V – 18 V | |
| Batteri | BSL1430, BSL1830 | |
| Vægt | 0,4 kg | 0,6 kg |
STANDARDTILBEH∅R
| CG14DSDL (LSC) | 1 Batteri (BSL1430) ........1 |
| 2 Oplader (UC18YGSL) ........1 | |
| 3 Nylonhoved ........1 | |
| 4 Dæksel ........1 | |
| 5 4mm Unbrakonøgle ........1 | |
| 6 17×19 Kombinationsskruenøgle ........1 | |
| 7 Beskyttelsesbriller ........1 | |
| CG14DSDL (2LSC) | 1 Batteri (BSL1430) ........2 |
| 2 Oplader (UC18YGSL) ........1 | |
| 3 Nylonhoved ........1 | |
| 4 Dæksel ........1 | |
| 5 4mm Unbrakonøgle ........1 | |
| 6 17×19 Kombinationsskruenøgle ........1 | |
| 7 Beskyttelsesbriller ........1 | |
| 8 Batteridæksel ........1 | |
| CG18DSDL (NN) | 1 Nylonhoved ........1 |
| 2 Dæksel ........1 | |
| 3 4mm Unbrakonøgle ........1 | |
| 4 17×19 Kombinationsskruenøgle ........1 | |
| 5 Beskyttelsesbriller ........1 |
| CG18DSDL (LSC) | 1 Batteri (BSL1830) ....... |
| 2 Oplader (UC18YGSL) ....... | |
| 3 Nylonhoved .......1 | |
| 4 Dæksel .......1 | |
| 5 4mm Unbrakonøgle ....... | |
| 6 17×19 Kombinationsskruenøgle .......1 | |
| 7 Beskyttelsesbriller .......1 | |
| CG18DSDL (2LSC) | 1 Batteri (BSL1830) .......2 |
| 2 Oplader (UC18YGSL) ....... | |
| 3 Nylonhoved .......1 | |
| 4 Dæksel .......1 | |
| 5 4mm Unbrakonøgle ....... | |
| 6 17×19 Kombinationsskruenøgle .......1 | |
| 7 Beskyttelsesbriller .......1 | |
| 8 Batteridæksel .......1 | |
| CG18DSDL (LSR) | 1 Batteri (BSL1830) ....... |
| 2 Oplader (UC18YRSL) ....... | |
| 3 Nylonhoved .......1 | |
| 4 Dæksel .......1 | |
| 5 4mm Unbrakonøgle ....... | |
| 6 17×19 Kombinationsskruenøgle .......1 | |
| 7 Beskyttelsesbriller .......1 | |
| CG18DSDL(2LSR) | 1 Batteri (BSL1830) ......2 |
| 2 Oplader (UC18YRSL) ......1 | |
| 3 Nylonhoved ......1 | |
| 4 Dæksel ......1 | |
| 5 4mm Unbrakonøgle ......1 | |
| 6 17×19 Kombinationsskruenøgle ......1 | |
| 7 Beskyttelsesbriller ......1 | |
| 8 Batteridæksel ......1 |
Der forbeholdes ret til ændringer i standardtilbehør uden varsel.
EKSTRAUDSTYR (sælges separat)
1. Batteri
(BSL1430)
(BSL1830)
2. Batteridæksel
Der forbeholdes ret til ændringer af ekstraudstyr uden varsel.
ANVENDELSE
Klipning, rensning og fjernelse af ukrudt.
UDTAGELSE/ILÆGNING AF BATTERI
1. Udtagning af batteriet
Hold godt fast i huset og tryk på batteriets låseflige for at aftage batteriet (se Fig. 2).
FORSIGTIG
Batteriet må under ingen omstændigheder kortsluttes.
2. Ilægning af batteri
Vær under ilægning af batteriet omhyggelig med at polerne vendes rigtigt (Se Fig. 2).
OPLADNING
Inden el-værktøjet tages i brug, oplades batteriet som følger.
1. Sæt maskinens ledning i en stikkontakt.
Når opladeapparatets stik tilsluttes til en stikkontakt, blinker kontrollampen rødt (Et blink i sekundet).
2. Sæt batteriet ind i opladeapparateret.
Sæt batteriet ordentligt ind i opladeapparatet som vist i Fig. 3 og 4 (UC18YGSL), Fig. 5 og 6 (UC18YRSL).
3. Opladning
Kontrollampen lyser konstant rødt, när der sættes et batteri i opladeapparatet.
Når batteriet er fuldt opladet, blinker kontrollampen rødt (et blink i sekundet). (Se Tabel 1)
(1) Kontrollampens indikering
Kontrollampens indikeringer angives i Tabel 1, alt efter opladeapparatets eller det genopladelige batteris tilstand.
Tabel 1
| Kontrollampens indikeringer (UC18YGSL) | ||||
| Kontrollampe (rød) | Før opladning Blinker | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) | ||
| Under opladning Lyser | Lyser vedvarende | |||
| Opladning slut Blinker | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) | |||
| Standby på grund af overophedning | Blinker | Lyser i 1 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) | Batteriet er overophedet. Er ikke i stand til at oplade (opladning vil begynde, når batteriet er afkølet). | |
| Opladning er umuling | Blinker | Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder) | Fejlfunktion i batteri eller opladeapparat | |
| Kontrollampens indikeringer (UC18YRSL) | ||||
| Kontrollampe (rød) | Før opladning | Blinker | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) | |
| Under opladning | Lyser | Lyser vedvarende | ||
| Opladning slut | Blinker | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) | ||
| Opladning er umuling | Blinker | Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder) | Fejlfunktion i batteri eller opladeapparat | |
| Kontrollampe (grøn) | Standby på grund af overophedning | Lyser | Lyser vedvarende | Batteriet er overophedet. Er ikke i stand til at oplade (opladning vil begynde, når batteriet er afkølet). |
(2) Vedrørende det genopladelige batteris temperatur Temperaturerne for genopladelige batterier er som vist i Tabel 2. Batterier, der er blevet overopvarmede, skal køle af et stykke tid, før de genoplades.
Tabel 2 Genopladning af batterier, der er blevet for varme
| Temperaturer ved hvilke batteriet kan genoplades |
| 0°C – 50°C |
(3) Vedrørende opladetiden Tabel 3 Viser den påkrævede opladetid for hver type batteri.
Tabel 3 Opladetid (Ved 20°C)
| Batteri\Oplader | UC18YGSL | UC18YRSL |
| BSL1430 Ca. 90 min. Ca. 45 | min. | |
| BSL1830 Ca. 90 min. Ca. 45 | min. |
BEMÆRK Opladetiden kan variere, afhængigt af lufttemperaturen.
-
Tag opladeapparatets ledning ud af stikkontakten.
-
Hold godt fat om opladeapparatet og træk batteriet ud.
BEMÆRK Husk at tage batteriet ud af opladeren efter brug og beholde det.
Vedrørende elektrisk afl adning af nye batterier etc.
Da den kemiske substans i nye batterier og i batterier, der ikke har været brugt i længere tid, ikke aktiveres, kan den elektriske afl adning være lav, når batterierne bruges første eller anden gang. Dette er et midlertidigt fænomen, og den normale opladetid genvindes ved 2 – 3 opladninger af batterierne.
Hvordan man får batterierne til at holde længere
(1) Genoplad batterierne, før de bliver helt flade. Hvis det er tydeligt, at værktøjet ikke arbejder for fuld kraft, skal det stoppes og batterierne skal oplades. Batteriet kan lide skade og dets levetid forkortes, hvis værktøjet fortsat anvendes og den elektriske eff ekt opbruges.
(2) Undgå opladning i for stærk varme.
Et genopladeligt batteri vil være varmt lige efter brugen. Hvis et sådant batteri oplades umiddelbart efter bruges. vil dets indre substans forringes, og batterilevetiden vil blive kortere. Lad batteriet være og oplad det, når det har kølet af i et stykke tid.
FORSIGTIG
Hvis batteriet oplades, mens det er varmt, fordi det i længere tid har ligget i direkte sol, eller fordi det lige har været brugt, lyser opladeapparatets kontrollampe grønt i 1 sekund, og lyser ikke i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have mulighed for at køle af, hvorefter opladningen kan påbegyndes.
Hvis kontrollampen blinker hurtigt (i 0,2 sekunderers intervaller) må der ses efter for eventuelle fremmede objekter i batteristikket. Hvis der ikke er noget, er der mulighed for, at batteriet eller opladeapparatet ikke fungerer korrekt. Lad en autoriseret fagmand se på problemet.
Da den indbyggede microcomputer er omkring 3 sekunder om at bekræfte, at batteriet, der oplades med UC18YGSL, er taget ud, skal du vente i mindst 3 sekunder, før du sætter batteriet i igen for at fortsætte opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at det kan oplades ordentligt.
OM LAMPEN
Lampen indikerer værktøjets status. (Fig 7)
Tabel 4 viser de forskellige statusser, som lampen indikere.
Tabell 4
| Lampens tilstand | Værktøjets status |
| Slukket | SLUKKET |
| Rød | TÆNDT |
| Blinker rød | Beskyttelsesfunktionen mod overophedning i værktøjet er i gang. |
| Der trykkes på håndtaget samtidig med at beskyttelsesfunktionen mod overbelastning er i gang. | |
| Blinker hurtigt rød | Værktøjet er i unormal drift. |
OM INDIKATOREN FOR RESTERENDE BATTERI
Den sidste batterilampe blinker, när batteriniveauet er lavt. Oplad venligst værktøjet så snart som muligt. Tabel 5 viser tilstanden for indikatorlampen for resterende batteri samt batteriet resterende eff ekt.
Tabel 5
| Lampens tilstand | Batteriets resterende eff ekt |
| [CKDX] | Batteriets resterende eff ekt er tilstrækkelig. |
| [AAHE] | Batteriet er næsten tomt.Genoplad batteriet snarest muligt. |
Da visningen på indikatoren for resterende batteri til en vis grad er afhængig af omgivelsestemperaturen og batteriets egenskaber, er dette kun vejledende.
BEMÆRK
Undgå at udsætte kontaktpanelet for stød eller brud.
Det kan føre til problemer.
F∅R ANVENDELSE
FORSIGTIG
Træk batteriet ud inden samling af nogen dele.
1. Montering af loophåndtaget (Fig. 8)
(1) Aftag M6 × 43-boltene (2 stk.).
(2) Monter loophåndtaget på hovedrøret, sådan at det læner sig mod motorhuset.
(3) Placer håndtagsfastgørelsen på den nedre ende af hovedrøret og fastgør den ordentligt vha. M6 × 43-bolte (2 stk.) og M6-møtrikker (2 stk.).
BEMÆRK
Fastgør loophåndtaget på et sted, der giver et godt greb.
FORSIGTIG
Installer loophåndtaget ordentlig og sikkert, som det er beskrevet i brugervejledningen.
Hvis det ikke er monteret ordentligt, kan det falde af og forårsage personskade.
2. Montering af sikkerhedsdæksel (Se Fig. 9 og 10) ADVARSEL
Sørg for at montere sikkerhedsdækslet på dets designerede plads.
Det kan medføre personskader pga. flyvende sten, hvis denne advarsel ikke overholdes.
BEMÆRK
Brug den medfølgende 4 mm unbrakonøgle til montering.
(1) Brug den medfølgende D5-skrue til montere kniven i dækslet. (Fig. 9)
(2) Juster de to huller i dækselbeslaget og sikkerhedsdækslet ind og indsæt to M6 × 25-unbrakobolte. (Dækselbeslaget er installeret i motorhuset.)
(3) Placer dækselholderen på undersiden af dækslet og brug den medfølgende 4 mm unbrakonøgle til at spænde de to M6 × 25-unbrakoboltene skiftevis, in de er ordentligt fastspændte.
FORSIGTIG
○ Pas på du ikke skærer dig på kniven inde i dækslet.
○ Installer dæksel og kniven ordentlig og sikkert som berskrevet i brugervejledningen.
Hvis de ikke monteres ordentlig kan de forårsage personskader.
NYLONHOVED
Montering af semiautomatisk nylonhoved
1. Funktion
Tilfører automatisk mere nylonsnor, når det bankes ned i jorden.
Specifi kationer
| Kode nr. | Monteringsskruetype | Rotations-retning | Størrelse på monteringsskrue |
| 333903 | Møtrik Mod uret | M10 × P1,2 | 5-LH |
Anvendelig nylonsnor
Snordiameter: Φ1,4 mm
Længde: 6 m
FORSIGTIG
○ Huset skal være ordentligt fastgjort til dækslet.
○ Kontroller dækslet, huset og de andre komponenter for revner eller andre skader.
○ Kontroller huset og knappen for slid.
Hvis slidgrænsemærket på huset ikke længere er synligt, eller der er et hul i bunden af knappen, skal de straks udskiftes med nye dele. (Fig. 14)
○ Nylonhovedet skal være ordentligt monteret på bolten med gevindet på motorhuset.
Brug altid HiKOKI-nylonsnor for at opnå fremragende ydeevne og driftssikkerhed. Brug aldrig ståltråd eller andre materialer, der kan blive til et farligt projektil.
Hvis Nylonhovedet ikke tilfører snor på korrekt vis, skal du kontrollere, at nylonsnoren og alle komponenter er ordentligt monterede. Kontakt din HiKOKI-forhandler, hvis du behøver assistance.
2. Installation (Fig. 11 og 12)
(1) Indsæt flangesamlingen i motorhuset. På dette tidspunkt, skal vingen på flangen vende mod motorkassens side. Sæt herefter hullerne på fl angesamlingen på linje med hullerne i motorhuset. Isæt 4mm unbraconøglen og fastspænd fl angesamlingen.
(2) Skrue nylonhovedet direkte på bolten med gevind på motorhuset.
Bolten på nylonhoved spændes mod uret. Drej med uret for at løsne den/mod uret for at stramme den.
FORSIGTIG
Installer nylonhovedet ordentligt og sikkert som instrueret I brugervejledningen. Hvis den ikke installers ordentligt, kan den falde af og forårsage personskade.
3. Justering af snørens længde
Drej og bank let nylonhovedet mod jorden. Nylonsnøren bliver ca. 30mm længere for hvert bank. (Fig. 13)
Du kan også forlænge nylonsnøren med hænderne. Men her skal motoren stoppes helt.
Kontroller at snøren bliver 30mm længere ved at "banke" let mod jorden, mens du holder i enderne på snøren. (Fig. 14)
○ Passende længde på nylonsnøren Den passende længde på snøren, mens du bruger værktøjet er 90 – 110mm.
Udstræk snøren til den passende længde.
4. Udskiftning af nylonsnøren
(1) Forbered 1,4mm× 6m af rigtig nylonsnøre (Kode nr. 333923).
(3) Tag hjulet ud af huset. (Fig. 16)
○ Hvis der er rester af nylonsnøre, skal du sætte snøren i sprækken og tag herefter hjulet ud.
Hvis nylonsnøren ikke folder sig ud, selvom der er nok snøre tilbage, eller när du skal udskifte nylonsnøren (kode nr. 333923), skal du vikle nylonsnøren på følgende måde.
(4) Som vist på Fig. 17 og 18, trækkes nylonlinen gennem hullet på spolen og fastgøres i rillen på spolen, og vikl herefter snøren i pilens retning, på sådan en måde at nylonsnøren ikke krydser over sig selv.
(5) Efterlad ca. 100 mm – 150 mm nylonsnøre frit, sæt den i rillerne og fastspænd den herefter til proppen. (Fig. 19)
BEMÆRK
Undgå at krydse nylonsnøren, när du fastspænder den til proppen. (Fig. 20)
(6) Sørg for at placeringen af proppen og snørehullets guide er på linje med hinanden, og isæt herefter knappen gennem huset.
Frigiv snøren fra proppen, mens du holder let på hjulet, og før herefter snøren gennem snørehullet. (Fig. 21)
(7) Tryk og sørg for at tapperne på huset låser sig i hullerne på dækslet. (Fig. 22)
ADVARSEL
Sørg for at tapperne sidder ordentlig i låsehullerne.
Bruges værktøjet uden af delene ikke sidder ordentligt fast sammen, kan føre til uheld eller skader som følge af fl yvende dele.
(8) Træk i snøren, så du sørger for at den ikke sidder løst, og beskær den herefter til en passende længde på 90 mm – 110 mm, ved brug af en saks. (Fig. 23)
ANVENDELSE
Klipning af græs
ADVARSEL
○ Anvend ikke værktøjet om natten eller i dårligt vejr, när sigtbarheden er dårlig.
○ Anvend ikke værktøjet når det regner, eller lige efter det har regnet.
○ Anvend passende fodtøj for at forhindre at du glider, hvilket kan medføre, at du mister balancen og falder.
○ Anvend ikke værktøjet på stejle skråninger.
Når du klipper græs på mindre stejle skråninger, skal du klippe, mens du bevæger dig op ad skråningen.
○ Placer højre hånd på håndtaget og venstre hånd på loophåndtaget og hold godt fast.
○ Pas på du ikke bevæger nylonhovedet for tæt på dine fødder.
○ Løft ikke nylonhovedet over knæhøjde under klipning.
○ Anvend ikke værktøjet på steder hvor nylonhovedet kan komme i kontakt med sten eller andre hindringer.
○ Nylonhovedet kan medføre personskade, mens det fortsætter med at dreje rundt, efter motoren er stoppet. Når du slukker for enheden, skal du sikre dig, at nylonhovedet er standset, inden du sætter enheden ned.
○ Anvend ikke værktøjet inden for en afstand af 15 m fra andre personer. Når du arbejder sammen med andre, skal du holde en afstand på mere end 15 m.
1. Indsæt batteriet så polerne passer
2. Tænd for værktøjet (Fig. 24)
○ Tryk på start/tænd knappen på huset, hvorved værktøjet tænder og tændt-lampen på håndtaget lyser rødt.
○ Trykker du en gang til på start/tænd knappen slukker værktøjet, stopperog den røde lampe på håndtaget holder op med at lyse.
[Automatisk slukkefunktion]
Hvis værktøjet er tændt, men armen ikke aktiveres i et minut, slukker værktøjet automatisk. Tryk på start/tænd knappen en gang til for at tænde værktøjet igen.
ADVARSEL
Forlad aldrig værktøjet i tændt tilstand. Det kan forårsage en ulykke.
3. Klipning af græs
○ Grib om håndtaget fra oven, tryk på låsearmen og træk i armen for at starte rotation af nylonhovedet. (Fig. 25)
○ Slip armen når du er færdig med at klippe, og stop motoren.
○ Placer tommelfingeren på loophåndtaget og grip om håndtaget med de andre fingre. (Fig. 26)
○ Indtag en arbejdsholdning, så du nemt kan bevæge dig.
[Teknikker til græstrimning]
Sving ikke røret, men brug hofterne til at bevæge nylonhovedet vandret fra højre til venstre i en bue, mens du går fremad, og brug den venstre side af nylonhovedet til at klippe græs. (Fig. 27)
FORHOLDSREGLER VED ANVENDELSE
Uafbrudt arbejde
Dette værktøj er udstyret med et beskyttelseskredsløb for overophedning, der beskytter de elektroniske dele, som kontrollerer det genopladelige batteri. Ved uafbrudt trimningsarbejde stiger værktøjets temperatur og til sidst udløses beskyttelseskredsløbet for overophedning, hvorved værktøjet slukker. Sker dette, skal du lade værktøjet køle af i et stykke tid. Når temperaturen er faldet, bliver det igen muligt at anvende værktøjet. Når det genopladelige batteri skal udskiftes under uafbrudt arbejde, skal du lade værktøjet hvile i cirka 15 minutter.
Beskyttelse mod overbelastning
Dette værktøj er udstyret med en beskyttelsesfunktion mod overbelastning, og som beskytter de el-dele, der kontrollere det. Hvis værktøjet konstant overbelastes under arbejdet (nylonhuset låses osv.), slukker beskyttelsesfunktionen for motoren. Hvis dette sker skal du SLUKKE for strømmen, og løse det problem der forårsager at værktøjet bliver overbelastet. Lampen blinker hvis der trykkes på håndtaget, efter motoren er stoppet (se afsnittet 24, "OM LAMPEN"). Der slukkes automatisk for strømmen, hvis lampen blinker i længere end 5 sekunder. Sker dette, skal du først løse det problem, der gør at værktøjet bliver overbelastet, og tændt herefter for værktøjet igen.
VEDLIGEHOLDESE OG EFTERSYN
FORSIGTIG
Træk batteriet ud inden eftersyn eller vedligeholdelse.
1. Kontroller nylonhovedets tilstand
Nylonhovedet skal kontrolleres regelmæssigt. Hvis det er slidt eller i stykker kan nylonhovedet glide eller eff aktiviteten af motoren forringes, og den kan brænde sammen.
Udskift slidte nylonhoveder med nye hoveder.
FORSIGTIG
Det er farligt, hvis du anvender et nylonhoved, der er slidt eller i stykker. Udskift det derfor med et nyt hoved.
2. Kontroller skruerne
Løse skruer er farlige. Efterse dem regelmæssigt og sørg for, at de er tilspændte.
FORSIGTIG
Det er meget farligt, at anvende denne maskine med løse skruer.
3. Eftersyn af kulbørsterne (Fig. 28)
Maskinen anvender kulbørster, som er skiddele. Da en udslidt kulbørste kan forårsage maskinskade, udskift kulbørsterne når de er slidt ned til slidgrænsen. Hold desuden altid kulbørsterne rene og sørg for, at de glider frit i kulholderne.
BEMÆRK
Når der kulbørsten skiftes ud med en ny, skal HiKOKI Carbon Brush kodenummer 999015 altid anvendes.
4. Udskiftning af kulbørster
Tag kulbørsten ud ved først at fjerne børstehætten og derefter påsætte kulbørstens fremspring ved hjælp af en fl adhovedet skruetrækker eller lignende som vist i Fig. 29.
Ved montering af kulbørsten skal du vælge retningen således, at kulbørstens som (se Fig. 30) er ud for kontaktdelen på børsterøret. med en finger som illustreret i Fig. 31. Sæt til sidst børstehætten på.
Tryk det derefter ind
FORSIGTIG
○ Vær meget påpasselig med, at kulbørstens søm sættes ind i kontaktdelen på børsterøret. (Et hvilket som helst af de to medfølgende søm kan sættes ind).
Der bør udvises stor forsigtighed, eftersom enhver fejl i denne arbejdsgang kan resultere i, at kulbørstens som deformeres og at der opstår problemer med motoren på et tidsligt tidspunkt.
5. Udvendig rengøring
Når slagskruetrækkeren er snavset, kan du tørre den af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.
6. Opbevaring
Opbevar slagskruetrækkeren på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde.
BEMÆRK
Sørg for at batteriet er helt opladet, när det skal opbevares i længere tid (3 måneder eller mere). Batterier med lavere kapacitet kan muligvis ikke genoplades när de bruges, hvis de opbevares i længere tid.
7. Liste over reservedele
FORSIGTIG
Reparationer, modifikationer og eftersyn af HiKOKI elværktøj skal udføres af et autoriseret HiKOKI servicecenter.
Denne liste over reservedele vil være nyttig, når værktøjes indleveres til det autoriserede HiKOKI service-center til reparation eller anden vedligeholdelse.
Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.
MODIFIKATIONÉR
HiKOKI el-værktøj undergår konstant forbedringer og modifi kationer, så teknologiske nyheder hele tiden kan inkorporeres.
Som et resultat heraf kan nogle dele ændres uden varsel.
Vigtig meddelelse angående batterier til batteridrevne elektriske værktøjer fra HiKOKI
Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores batteridrevne elektriske værktøj ved brug af andre batterier end dem, der er designeret af os, eller hvis batteriet skilles ad og modifi ceres (som f.eks. adskillelse og udskiftning af celler eller andre interne dele.)
FEJLFINDING
Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du kontakte din forhandler eller et autoriseret HiKOKI-servicecenter.
| Symptom Sandsynlig årsag Afhjælpning | |||
| Oplader Ladelampen tænder ikke. | Strømstikket er ikke sluttet til en stikkontakt. | Tilslut strømstikket til en stikkontakt. | |
| Batteriet er ikke sluttet ordentligt til opladeren. | Indsæt batteriet sådan, at det sidder ordentligt i opladeren. | ||
| Batteriets eller opladerens elektroder er beskidte. | Brug en vatpind eller et andet redskab til at rense elektroderne med. | ||
| Batteriet er ekstremt varmt. Lad batteriet køle ordentligt af inden opladning. | |||
| Ladelampen slukker ikke efter 4 timers opladning. | Batteriet eller opladeren er i stykker. Afbryd strømstikket og konsulter din forhandler eller et autoriseret HiKOKI-servicecenter. | ||
| Værktøj Starter ikke. Det genopladelige batteri er opbrugt. Oplad det genopladelige batteri. | |||
| Det genopladelige batteri er ikke blevet ordentligt installeret. | Tag det genopladelige batteri ud fra batterirummet i værktøjet og efterse og fjern eventuelle fremmedlegemer. Kontroller også batterielektroderne for snavs, vand og andre fremmedlegemer. Brug en vandpind til rengøring. Sørg for at det genopladelige batteri trykkes helt ind, indtil det klikker på plads. | ||
| Der er ikke tændt for strømmen. Tryk på start/tænd knappen på huset for at starte værktøjet. Værktøjet er udstyret med en automatisk slukkefunktion. Maskinen slukker automatisk, hvis der ikke trækkes i armen i en periode på 1 minut, efter den er blevet tændt. Tryk på start/tænd knappen en gang til for at tænde værktøjet igen. Ved endnu et tryk på start/tænd knappen slukkes der for strømmen. | |||
| Der blev ikke trykket på låsearmen, da armen blevet trukket tilbage. | For at forhindre ulykker pga. forkert betjening skal låsearmen trykkes ind, mens armen trækkes tilbage for at starte motoren. Hold oven på håndtaget og tryk på låsearmen, mens du trækker i håndtaget. | ||
| Værktøjet trækker store mængder græs ind, der fanges mellem dækslet og nylonhovedet, værktøjet er overbelastet. | Dette er eff ekten af en funktion, der beskytter det genopladelige batteri ved at slukke for motoren, når værktøjet udsættes for voldsom belastning. Sluk for værktøjet og fjern årsagen til overbelastningen. Tryk på start/tænd knappen en gang til for at fortsætte arbejdet. | ||
| Starter, men stopper hurtigt. | Der mangler strøm på det genopladelige batteri. | ||
| Det genopladelige batteri er overbelastet. | |||
| Stærke vibrationer Loo | phåndtaget er ikke ordentligt fastgjort til hovedrøret. | ||
| Sikkerhedsdækslet er ikke blevet fastgjort ordentligt til hovedrøret. | |||
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling, kan bemeldte specifi kationer ændres uden forudgående varsel.
Information om luftbåren støj og vibration
De målte værdier er fastsat i overensstemmelse med IEC60335 og afgives i overensstemmelse med ISO 4871.
Det afmålte A-vægtede lydniveau: 75 dB (A) Det afmålte lydtryksniveau: 66 dB (A) Usikkerhed KpA: 3 dB (A)
Brug høreværn.
De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med IEC60335.
Vibrationsemissionsværdi ah, w = 1,8 m/s²
Den angivne totale vibrationsværdi er malt i henhold til en standardiseret testmetode og kan anvendes til at sammenligne et værktøj med et andet.
Den kan også anvendes ved en indledningsvis vurdering af eksponeringen.
ADVARSEL
○ Vibrationsemissionsværdien kan ved reelt brug af elværktøjet afvige fra den angivne alt værdi, afhængig af hvordan værktøjet anvendes.
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklusen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).
GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y
ADVARSEL
a) Hold arbeidsområdet ryddig og godt belyst.
Uryddige eller mørke arbeidsområder kan føre til ulykker.
Faren for elektrisk støt vil være større dersom du er jordet.
Når du bruker et elektroverktøy vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.
b) Bruk verneutstyr. Ha alltid på deg vernebriller.
- før man fjerner blokkeringen;
c) Inspiser og vedlikehold maskinen jevnlig. La kun en autorisert reparatør reparere maskinen.
Arbeid på glatt underlag kan føre til uhell hvis du mister balansen.
- Ikke sikre läsespaken.
Sikre også åt det ikke kommer i kontakt med ditt hår, klær, etc.
Fjern chipsene med en børste.
I slike tilfeller må du lade den opp med en gang.
Når du kobler laderens støpsel til en stikkontakt, vil kontrollampen blinke rødt (Med intervaller på 1 sekund).
- Sett batteriet på plass i ladeapparatet.
| Temperaturer Hvor opplading er mulig |
| 0°C – 50°C |
(3) Vedrørende ladetid
Hvis det ikke er riktig eller sikkert festet, kan det komme løst og forårsake personskade.
Hvis det ikke er riktig eller sikkert festet, kan det komme løst og forårsake personskade.
NYLONHODE
Hvis det ikke er riktig eller sikkert festet, kan det komme løst og forårsake personskade.
Nylontråden må ikke krysses när den festes i stopperen. (Fig. 20)
Hvis du bruker ett nylonhode hvor spissen er slitt eller brukket, vil det være farlig. Erstatt den med en ny en.
2. Sjekk skruene
Løse skruer er farlig. Inspiser dem regelmessig og sikre at de er stramme.
FORSIKTIG
Bruk av elektroverktøy med løse skruer er ekstremt farlig.
