Tuotetyyppi	Akkukäyttöinen vesakkoruohonleikkuri (ruohotrimmeri)
Malli	CG 14DSDL
Varsi tyyppi	Suora tyyppi
Leikkuuläpimitta	310 mm
Kuormittamaton nopeus	5000 min⁻¹
Pyörimissuunta	Vastapäivään ylhäältä katsottuna
Akun jännite/kapasiteetti	14,4 V (Li-ioni 3,0 Ah, 8 kennoa)
Akun malli	BSL1430
Laturin malli	UC18YGSL
Käyttöaika latausta kohden	17–18 minuuttia (täydellä nopeudella, 310 mm pää)
Paino (akun, pään ja suojuksen kanssa)	4,1 kg
Leikkuulanka	Nylonlanka, halkaisija 1,4 mm, pituus 6 m
Syöttömekanismi	Puoliautomaattinen (napauta päätä maahan)
Turvallisuusominaisuudet	Automaattinen virrankatkaisu 1 min jälkeen, ylikuormitussuojaus, ylikuumenemissuojaus, lukitusvipu
Tehon merkkivalot	Virtavalot (punainen päällä, vilkkuu suoja aktiivisena), akun varaustason ilmaisin
Kahvan tyyppi	Silmukkakahva säädettävällä kiinnikkeellä
Mukana tulevat tarvikkeet	Nylonpää, suojus, kuusiokoloavain (4 mm), 17×19 yhdistelmäavain, suojalasit, akku (BSL1430), laturi (UC18YGSL)
Huoltovaatimukset	Tarkista hiiliharjat (vaihda kun kuluneet rajaan), puhdista ulkopuoli pehmeällä liinalla, tarkista nylonpää säännöllisesti
Korjaus/Huolto	Vain HiKOKI valtuutetussa huoltokeskuksessa käyttäen alkuperäisiä osia
Äänen tehotaso (taattu)	88 dB(A)
Tärinän päästöarvo	1,8 m/s² (kolmiakselivektorin summa)

Usein kysytyt kysymykset - CG 14DSDL HiKOKI

Minkä tyyppistä akkua HiKOKI CG 14DSDL käyttää?

CG 14DSDL käyttää BSL1430 litiumioniakkua, jonka jännite on 14,4 V ja kapasiteetti 3,0 Ah (8 kennoa).

Kuinka asennan nylonpään CG 14DSDL:ään?

Aseta ensin laippakokoonpano moottorikoteloon siipi moottorikoteloa kohti. Kohdista reiät ja kiristä kuusiokoloavaimella. Kierrä sitten nylonpää suoraan moottorikotelon kierteitykseen (vastapäivään kiristämiseksi, koska siinä on vasenkätinen kierre).

Kuinka säädän nylonleikkuulangan pituutta?

Pyöritä ja napauta nylonpäätä maahan. Jokainen napautus pidentää lankaa noin 30 mm. Voit myös vetää lankaa käsin, kun moottori on pysähtynyt. Sopiva pituus on 90–110 mm.

Mitä teen, jos työkalu pysähtyy käytön aikana?

Tämä voi johtua ylikuormitus- tai ylikuumenemissuojauksesta. Katkaise virta, poista ylikuormituksen syy (esim. juuttunut pää) ja anna työkalun jäähtyä. Korjauksen jälkeen paina virtapainiketta jatkaaksesi. Jos virtavalot vilkkuvat nopeasti, on epänormaali tila; ota yhteyttä huoltoon.

Kuinka vaihdan nylonlangan?

Paina vastakkaisia nappeja irrottaaksesi kansi kotelosta. Poista kela. Kierrä uusi lanka (1,4 mm × 6 m) kelalle osoitettuun suuntaan jättäen 100–150 mm kiertämättä ja kiinnitä se pysäyttimeen. Kohdista pysäytin silmukkavälineen ohjaimen kanssa, pujota lanka läpi, napsauta kansi takaisin. Kiristä lanka ja leikkaa 90–110 mm.

Mitä turvallisuusohjeita minun tulee noudattaa käyttäessäni CG 14DSDL:ää?

Käytä aina silmiensuojaimia ja kuulosuojaimia. Pidä sivulliset vähintään 15 m etäisyydellä. Älä käytä sateessa tai yöllä. Käytä molempia käsiä kahvoilla, pidä leikkuupää polven alapuolella ja vältä kiviä ja esteitä. Irrota akku ennen säätöjä tai puhdistusta.

Kuinka lataan akun?

Kytke laturi pistorasiaan. Työnnä akku kunnolla laturiin. Merkkivalo palaa punaisena latauksen aikana ja vilkkuu, kun akku on täysin ladattu (noin 90 minuuttia 20 °C:ssa). Anna akun jäähtyä, jos se on kuuma, ennen lataamista.

Kuinka huollan hiiliharjat?

Hiiliharjat ovat kulutusosia. Kun ne ovat kuluneet kulumisrajaan, vaihda HiKOKI-hiiliharjaan koodi nro. 999015. Vaihda poistamalla harjapeite, koukista uloke ruuvimeisselillä irti. Aseta uusi harja kynsi kohdistettuna kosketusosaan, asenna sitten peite takaisin.

Mikä on oikea asento ruohonleikkuussa?

Pidä silmukkakahvasta vasemmalla kädellä ja pääkahvasta oikealla. Paina lukitusvipua ja vedä vivusta käynnistääksesi. Käytä lantiota liikuttamaan nylonpäätä vaakasuunnassa oikealta vasemmalle kaarella käyttäen pään vasenta puolta leikkaamiseen. Liiku eteenpäin hitaasti.

Voinko käyttää toista akkua tai laturia CG 14DSDL:n kanssa?

Käytä vain HiKOKIn osoittamia akkuja ja latureita, kuten BSL1430-akkua ja UC18YGSL-laturia. Muiden akkujen käyttö voi aiheuttaa tulipalon tai vamman. Käytä aina aitoja HiKOKI-tarvikkeita.

KÄYTTÖOHJE CG 14DSDL HiKOKI

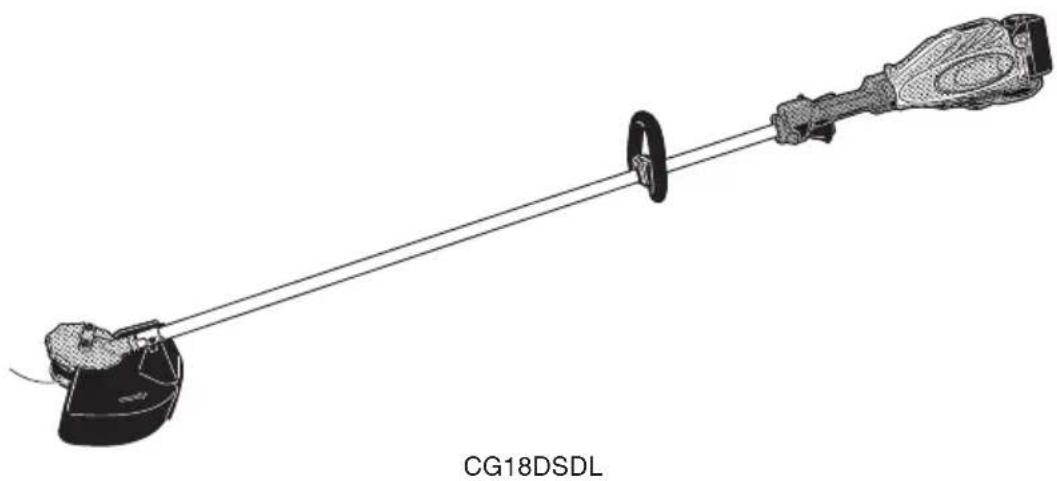

Batteridriven grästrimmer Akku grästrimmer Batteri Gresstrimmer Akkutoiminen ruohikon viimeistelijä Cordless Grass Trimmer

CG 14DSDL · CG 18DSDL

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu sähkötyökalu-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelypaikka siistinä ja hyvin valaistuna.
Onnettomuuksia sattuu herkemmin epäsiisteissä tai pimeissä ympäristöissä.
b) Alä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, esimerkiksi paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.
Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset poissa käyttäessäsi sähkötyökalua.
Keskittymisen puute voi aiheuttaa herpaantumisen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan.

Älä muunna pistoketta mitenkään.

Älä käytä jakorasioita yhdessä maadoitettujen sähkötyökalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeiden pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin.

Maadoitetun pinnan koskettaminen lisää sähköiskun vaaraa.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle.

Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua tai irrota pistoketta vetämällä johdosta.

Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista.

Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa.

Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten.

Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien käyttö tarvittaessa vähentää henkilövahinkojen vaaraa.

c) Estä koneen käynnistyminen vahingossa. Varmista, että virtakytkin on pois päältä - asennossa ennen yhdistämistä virtalähteeseen ja/tai paristoyksikköön sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä.

Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua voi hallita oikein odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä irtonaisia vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Alä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia. Ne on korjattava.

c) Irrota pistoke virtualähteestä ja/tai paristoyksikkö sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen asettamista säilytykseen.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistymisen vaaraa.

d) Säilytä sähkötyökalut lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.

e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekiiät.

Jos sähkötyökalu vahingoittuu, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ottaen samalla huomioon työskentelyolosuhteet ja tehtävä työ.

Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla

Tietyntyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa.

b) Käytä sähkötyökaluja vain erityisesti niitä varten määrättyjen akkujen kanssa.

Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen oikosulkeminen yhteen voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, akusta voi roiskua nestettä. Vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.

Akusta roiskunut neste voi aiheuttaa ärtymistä tai palovammoja.

6) Huolto

a) Anna osaavan huoltoteknikon korjata sähkötyökalu käyttäen alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

TURVATOIMET

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säily lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

RUOHIKON VIIMEISTELIJÄN TURVALLISUUSVAROITUKSET

TÄRKEÄÄ

LUE HUOLELLISESTI ENNEN KÄYTTÖÄ PIDÄ TALLESSA TULEVAA KÄYTTÖÄ VARTEN

Turvalliset toimintatavat

Koulutus

a) Lue ohjeet huolellisesti. Tutustu säätöihin ja koneen oikeaan käyttöön.

b) Älä koskaan anna henkilöiden, jotka eivät tunne näitä ohjeita, tai lasten käyttää konetta. Paikalliset säädökset voivat asettaa rajoituksia käyttäjien iälle.

c) Muista, että operaattori tai käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista onnettomuuksista tai vaaratilanteista.

- Valmistelu

a) Älä koskaan käytä konetta, kun ihmisiä, erityisesti lapsia tai lemmikkieläimiä on lähistöllä.

b) Käytä silmäsuojaimia ja tukevia kenkiä aina, kun käytät konetta.

Käyttö

a) Käytä konetta vain päivänvalossa tai hyvässä keinovalossa.

b) Älä koskaan käytä konetta, jossa on vahingoittunut kansi tai suojia tai ilman, että kansi tai suojat olisivat paikallaan.

c) Käynnistä moottori vain, kun kädet ja jalat ovat poissa leikkaavan osan läheisyydestä.

d) Irrota aina kone virtalähteestä (eli irrota pistoke jakeluverkosta tai irrota estävä laite)

– kun kone jätetään ilman valvontaa;

– ennen kuin puhdistat tukkeuman;

- ennen tarkastusta, puhdistamista tai koneen korjaamista;

- sen jälkeen kun kone on osunut vieraaseen esineeseen;

- kun kone alkaa täristä epänormaalisti.

e) Varo leikkausosan aiheuttamia jalka- ja käsivammoja.

f) Varmista aina, että ilmastointiaukot ovat vapaita roskista.

● Huolto ja säilytys

a) Irrota kone virtalähteestä (eli irrota pistoke jakeluverkosta tai irrota estävä laite) ennen huoltamista tai puhdistamista.

b) Käytä vain valmistajan suosittelemia vaihto-osia ja lisävarusteita.

c) Tarkasta ja huolla kone säännöllisesti. Korjauta kone valtuutetulla korjaajalla.

d) Kun konetta ei käytetä, säilytä se lasten ulottumattomissa.

AKKUTOIMISEN RUOHIKON VIIMEISTELIJÄN VAROTOIMENPITEET

VAROITUS

1. Harjoita kärsivällisyyttä kaikenlaisissa töissä, joissa käytät tätä työkalua. Ja pukeudu kunnolla pysyäksesi lämpimänä.

2. Suunnittele kaikki työt etukäteen onnettomuuksien estämiksesi.

3. Älä käytä työkalua yöllä tai huonoissa sääolosuhteissa, kun näkyvyys on huono. Äläkä käytä työkalua, kun satag tai heti sateen jälkeen.

Tyoskenteleminen liukkaalla maalla voi johtaa onnettomuuteen, jos menetät tasapainosi.

1. Tarkasta nailonpää ennen työskentelyn aloittamaista. Älä käytä työkalua, jos nailonpäässä on halkeamia, naarmuja tai kolhuja.

Varmista, että nailonpää on kunnolla kiinnitetty. Nailonpää, joka irtoaa tai löystyy toiminnan aikana, voi aiheuttaa onnettomuuden.

1. Varmista, että kiinnität turvakannen ennen työskentelyn aloittamista.

Työkalun käyttö ilman tätä osaa voi johtaa pukkaantumiseen.

1. Varmista, että kiinnität silmukkakahvan ennen työskentelyn aloittamista. Varmista, että se ei ole löysä, vaan se on kiinnitetty kunnolla ennen työskentelyn aloittamista. Pidä silmukkakahvasta lujasti kiinni työskentelyn aikana äläkä heiluta työkalua ympäriinsä, vaan käytä oikeaa työskentelyasentoa ja pidä tasapaino.

Tasapainon menettäminen työskentelyn aikana voi johtaa loukkaantumiseen.

1. Ole varovainen, kun käynnistät moottorin.

Aseta työkalu tasaiselle maalle.

Älä käytä työkalua alle 15 m:n etäisyydessä ihmisistä tai eläimistä.

Varmista, että nailonpää ei joudu kosketuksiin maan tai puiden ja kasvien kanssa.

Huolimaton käynnistys voi johtaa loukkaantumiseen.

1. Älä lukitse lukitusvipua.

Vivun vetäminen taakse vahingossa voi johtaa odottamattomiin vammoihin.

1. Ennen työkalun jättämistä paikoilleen paina virtapainiketta sammuttaaksesi sen.

2. Käytä työkalua varovasti sähköjohtojen, kaasuputkien tai vastaavien rakenteiden läheisyydessä.

3. Varo ja siirrä tyhjät tölkit, rautalanka, kivet tai muut esteet ennen työskentelyn aloittamista. Älä työskentele puun juurien tai kivien lähellä.

Työskenteleminen sellaisilla alueilla voi vahingoittaa nailonpäätä tai johtaa loukkaantumiseen.

1. Alä nosta pyörimisnopeutta liiallisesti.

Älä koskaan koske nailonpäähän toiminnan aikana.

Varmista myös, että nailonpää ei joudu kosketuksiin hiusten, vaatteiden jne. kanssa.

1. Seuraavissa tilanteïssa sammuta moottori ja tarkasta, että nailonpää on lakannut pyörimästä.

Kun siirryt toiselle työskentelyalueelle.

Kun poistat roskia tai ruohoa, joka on tarttunut kiinni työkaluun.

Kun poistat työskentelyalueelta viimeistelyssä syntyneitä esteitä tai roskia, ruohoa ja puulastuja.

Kun lasket työkalun alas.

Näiden asioiden tekeminen nailonpään vielä pyöriessä saattaa johtaa yllättäviin onnettomuuksiin.

1. Älä käytä työkalua alle 15 m:n etäisyydessä toisesta henkilöstä.

Kun työskentelet jonkun toisen kanssa, pidä vähintään yli 15 m:n etäisyys.

Lentävät puulastut voivat johtaa yllättäviin onnettomuuksiin.

Kun työskentelet epätasaisilla pinnoilla kuten rinteillä, varmista, että työkaverisi ei altistu vaaratilanteille.

Käytä vihellyspillejä tai muita keinoja työkavereittesi huomion kiinnittämiseksi.

1. Kun ruohoa ja muita esineitä on tarttununut nailonpäähän, sammuta moottori ja varmista, että nailonpää on lakannut pyörimästä ennen niiden poistamista.

Ésineiden poistaminen nailonpäästä, kun se vielä pyörii, johtaa loukkaantumiseen.

Jatkuva käyttö, kun vieras esine on tarttunut hailonpäähän, saattaa johtaa vahinkoihin.

1. Jos työkalu toimii huonosti tai siitä lähtee erikoista ääntä tai se tärisee, sammuta moottori välittömästi ja pyydä jälleenmyyjääsi tarkastamaan ja korjaamaan sen.

Jatkuva käyttö tälläisissa olosuhteissa voi johtaa loukkaantumiseen tai työkalun vahingoittumiseen.

1. Jos pudotat tai isket työkalun johonkin, tarkasta se huolellisesti varmistaaksesi, ettei siinä ole vahingoittuneita kohtia, halkeamia tai vääntyneitä kohtia.

Vahingoittuneen, halkeilleen tai vääntyneen työkalun käyttö voi johtaa loukkaantumiseen.

1. Kiinnitä työkalu kuljetuksen aikana varmistaaksesi, että se pysyy paikallaan.

Tämän varoituksen noudattamatta jättäminen saattaa johtaa onnettomuuteen.

1. Tämä tuotteen moottorissa on vahva kestomagneetti.

Huomioi seuraavat varotoimenpiteet liittyen laitteeseen tarttuviin siruihin ja kestomagneetin vaikutuksiin elektronisiin laitteisiin.

HUOMAUTUS

○ Älä aseta laitetta työtasolle tai -alueelle, jossa on metallisiruja.

Sirut voivat tarttua laitteeseen, mistä voi olla seurauksena loukkaantuminen tai tekninen vika.

○ Jos laitteeseen on tarttunut siruja, älä koske siihen.

Poista sirut harjalla.

Jos näin ei tehdä, seurauksena voi olla loukkaantuminen.

○ Jos sinulla on sydämentahdistin tai muu elektroninen lääketieteellinen laite, älä käytä laitetta tai ole sen lähellä.

Elektronisen laitteen toiminta saattaa häiriintyä.

○ Alä käytä laitetta hienomekaanisten laitteiden, kuten puhelimien, magneettikorttien tai elektronisten muistilaitteiden lähellä.

Jos teet näin, seurauksena voi olla toimintahäiriö, tekninen vika tai tietojen menetys.

HUOMAUTUS

1. Älä leikkaa nailonpäällä muita esineitä kuin ruohoa. Älä käytä työkalua vesilammikoissa ja varmista, että multaa ei joudu kosketuksiin nailonpään kanssa.

2. Työkalu sisältää tarkkuusosia, joten sitä ei saa pudottaa tai kohdistaa voimakkaille iskuille tai vedelle.

Työkalu voi vahingoittua tai allkaa toimia viallisesti.

1. Kun työkalu pannaan säilöön käytön jälkeen tai kun sitä kuljetetaan, irrota nailonpää.

2. Älä altista työkalua hyönteismyrkyille tai muille kemikaaleille. Tällaiset kemikaalit voivat aiheuttaa halkeamia tai muita vahinkoja.

3. Vaihda varoitustarrat uusiin, kun niitä on vaikea tunnistaa,, tai ne eivät ole enää lainmukaisia tai kun ne alkavat irrota.

Pyydä jälleenmyyjääsi antamaan uudet tarrat.

1. Älä koske moottoriin heti käytön jälkeen, koska se voi olla todella kuuma.

AKUN JA LATURIN VAROTOIMENPITEET

1. Paristoa ladattaessa tulee lämpötilan olla 0°C-40°C. Alle 0°C lämpötila saattaa aiheuttaa vaarallista yilataantumista. Paristoa ei voi ladata, jos lämpötila on yli 40°C.

Suositeltavin lämpötila on 20°C – 25°C.

1. Suoritettuasi latauksen, odota noin 15 minuuttia, ennen seuraavaa latausta.

Älä lataa kahta akkua enempää peräkkäin.

1. Huolehdi siitä, ettei mitään roskia tai likaa pääse pariston kytkentäaukkoon.

2. Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

3. Kuluneen pariston käyttö vahingoitta laturia.

4. Kun pariston käyttöaika latauksen jälkeen käy liian lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta sen hankit. Älä heitä kulunutta paristoa menemään.

5. Alä koskaan irroita mitään osia paristosta tai laturista.

6. Älä aiheuta oikosulkua ladattavaan paristoon. Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen joka vauriottaa pariston.

7. Älä koskaan heitä paristoa tuleen.

Jos paristo syttyy palamaan, se saattaa räjähtää.

HUOMAUTUS LITIUM-IONI-PARISTOSTA

Litium-ioni-pariston käyttöiän pidentämiseksi se on varustettu suojatoiminnolla, joka pysäyttää siitä lähtevän virran. Kun tuotetta käytetään alla kuvatuissatapauksissa

1 – 3, vaikka kytkintä vedetään, moottori saattaa pysähtyä.

Tällöin kyseessä ei ole häiriö vaan suojatoiminnon tulos.

1. Kun paristossa jäljellä oleva teho kuluu loppuun, moottori pysähtyy.

Jos näin käy, lataa paristo välittömästi.

1. Jos työkalu on ylikuormitettu, moottorisaattaa pysähtyä. Tässä tapauksessa vapauta työkalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit käyttää laitetta uudelleen.

2. Jos paristo ylikuumenee liian su kuormituksessa, pariston virta voi pysähtyä. Tässä tapauksessa pysäytä pariston käyttö ja anna pariston jäähtyä. Sen jälkeen voit käyttää sitä uudelleen. (BSL1430, BSL1830)

Lisäksi ota huomioon seuraava varoitus ja huomautus.

VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta pariston vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää etukäteen.

1. Varmista, että pariston päälle ei kerry hiomalastuja tai pölyä.
   ○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa pariston päälle.
   ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry pariston päälle.
   ○ Älä säilytä käyttämätöntä paristoa hiomalastuille ja pölylle alttiissa paikassa.
   ○ Ennen pariston varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.
2. Älä pistä paristoa terävällä esineellä kuten naulalla, älä lyö vasaralla, älä astu sen päälle. Älä heitä paristoa tai kohdista siihen voimakasta iskua.
3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta paristoa.
4. Älä käytä paristoa vääränapaisesti.
5. Älä yhdistä paristoa suoraan sähköpistorasioihin tai auton savukkeensytyttimen pistokkeisiin.
6. Älä käytä paristoa muihin tarkoituksiin kuin tarkasti määriteltyihin.

7. Jos paristo ei lataudu loppuun saakka, vaikka määritetty latausaika on kulunut, pysäytä lataaminen välittömästi.

8. Älä altista paristoa korkeille lämpötiloille tai paineille kuten laita sitä mikroaaltouuniin, kuivaajaan tai korkeapainesäiliöön.

9. Ota paristo välittömästi pois tulen läheisyydestä, jos vuotoa tai pahaa hajua on havaittavissa.
10. Älä käytä paristoa paikassa, jossa syntyy voimakasta staattista sähköä.

sta. Jos paristo vuotaa, on havaittavissa pahaa hajua, syntyy lämpöä, pariston väri haalistuu tai sen muoto muuttuu, tai jos paristo vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai pariston laturistaäläkä käytä sitä.

HUOMIO

1. Jos paristosta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin tuoreella puhtaalla vedellä kuten vesijohtovedellä ja ota yhteyttä lääkäriin välittömästi.
   Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.
2. Jos nestettä vuotaa iholle tai vaatteille, pese ne hyvin puhtaalla vedellä kuten vesijohtovedellä välittömästi.
   Tämä voi aiheuttaa ihon ärtymistä.
3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin haalistumista, muodon muuttumista ja/tai muita epäsäännöllisyyksiä käyttäessäsi paristoa ensimmäistä kertaa, älä käytä paristoa, vaan palauta se tavarantoimittajalle tai kauppiaalle.

VAROITUS

Jos sähköä johtava ulkopuolinen esine pääsee litiumioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastoimista koskevia ohjeita.

○ Älä pane sähköä johtavia sahauskappaleita, nauloja, teräslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon.
○ Joko työnnä akku paikalleen sähkötyökaluun tai varastoi se painamalla lujasti akun kantta sisään, kunnes akun tuuletusaukot on peitetty oikosulkujen estämiseksi. (kasto Kuva 1)

OMINAISUUDET

SÄHKÖTYÖKALU

Malli	CG14DSDL	CG18DSDL
Tankotyyppi	Suora tyyppi
Leikkauskapasiteetin halkaisija	310 mm
Pyörimissuunta	Vastapäivään päältä katsottuna
Kuormittamaton nopeus	5000 min ^-1
Käyttöaika yhtä latausta kohti *(Kun varusteisiin kuuluva ladattava akku on täysin ladattu)	17 – 18 min ^2	24 – 26 min ^*2
Akku	BSL1430 Li-ion 14,4 V(3,0 Ah 8 kennoa)	BSL1830 Li-ion 18 V(3,0 Ah 10 kennoa)
Paino (nailonpäällä, ladattavalla akulla ja kannella)	4,1 kg	4,3 kg

*1 Yllä olevassa taulukossa olevat tiedot ovat vain esimerkkejä. Koska ruohon tyyppi, ympäristön lämpötila, ladattava akun ominaisuudet, työskentelytavat jne. voivat vaihdella suuresti. Yllä olevan tulisitoimia vain ylimalkaisena ohjeena.
*2 Olosuhteet: Nailonpään ulkohalkaisija 310 mm, kytkin asetettu täydelle nopeudelle. (kytkin PÄÄLLÄ koko ajan)

LATURI

Malli UC18YGSL UC18YRSL
Latausjännite 14,4 V – 18 V
Akku BSL1430, BSL1830
Paino 0,4 kg 0,6 kg

PERUSVARUSTEET

CG14DSDL (LSC)	1 Akku (BSL1430)....1
	2 Laturi (UC18YGSL) ....1
	3 Nylonpää ....1
	4 Kansi ....1
	5 Kuusiokoloavain 4 mm ....1
	6 17×19 kiintoavain ....1
	7 Suojalasit ....1
CG14DSDL (2LSC)	1 Akku (BSL1430)....2
	2 Laturi (UC18YGSL) ....1
	3 Nylonpää ....1
	4 Kansi ....1
	5 Kuusiokoloavain 4 mm ....1
	6 17×19 kiintoavain ....1
	7 Suojalasit ....1
	8 Akunkansi ....1
CG18DSDL (NN)	1 Nylonpää ....1
	2 Kansi ....1
	3 Kuusiokoloavain 4 mm ....1
	4 17×19 kiintoavain ....1
	5 Suojalasit ....1
CG18DSDL (LSC)	1 Akku (BSL1830) ....1
	2 Laturi (UC18YGSL) ....1
	3 Nylonpää ....1
	4 Kansi ....1
	5 Kuusiokoloavain 4 mm ....1
	6 17×19 kiintoavain ....1
	7 Suojalasit ....1

CG18DSDL(2LSC)	1 Akku (BSL1830) ......2
	2 Laturi (UC18YGSL) ......1
	3 Nylonpää ......1
	4 Kansi ......1
	5 Kuusiokoloavain 4 mm ......1
	6 17×19 kiintoavain ......1
	7 Suojalasit ......1
	8 Akunkansi ......1
CG18DSDL(LSR)	1 Akku (BSL1830) ......1
	2 Laturi (UC18YRSL) ......1
	3 Nylonpää ......1
	4 Kansi ......1
	5 Kuusiokoloavain 4 mm ......1
	6 17×19 kiintoavain ......1
	7 Suojalasit ......1
CG18DSDL(2LSR)	1 Akku (BSL1830) ......2
	2 Laturi (UC18YRSL) ......1
	3 Nylonpää ......1
	4 Kansi ......1
	5 Kuusiokoloavain 4 mm ......1
	6 17×19 kiintoavain ......1
	7 Suojalasit ......1
	8 Akunkansi ......1

Perusvarusteet voivat muuttua ilmoituksetta.

LISÄVARUSTEET (myydään erikseen)

1. Akku

(BSL1430)

(BSL1830)

1. Akunkansi

Lisävarusteet voivat muuttua ilmoituksetta.

SOVELLUKSET

Viimeistely, tasoitus ja rikkaruohojen leikkaaminen

PARISTON POISTO JA ASENNUS

1. Pariston poisto

Pidä tiukasti rungost irrottaaksesi akun (katso kuva 2).

HUOMAUTUS

Älä koskaan kytke paristoa oikosulkuun.

2. Pariston asennus

Tarkista pariston napaisuus ja työnnä se paikoilleen (Kts. Kuva 2).

LATAUS

Ennen sähkötyökalun käyttöä lataa paristo seuraavien ohjeitten mukaisesti.

1. Liitä laturin verkkojohto vaihtovirtapistorasiaan.

Kun laturin verkkojohto on liitetty pistorasiaan, merkkivalo vilkkuu punaisena. (1 sekunnin välein)

a 2. jAseta akkuđaturiinä a k u n s a l p o j a Aseta paristo lujasti laturiin kuvissa kuviossa 3 ja 4 (UC18YGSL), kuviossa 5 ja 6 (UC18YRSL) näytetyllä tavalla.

3. Lataaminen

Kun paristo asetetaan laturiin, merkkivalo palaa jatkuvasti punaisena.

Kun paristo on täysin latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso Taulukko 1)

(1) Merkkivalon tiedotukset

Merkkivalon tiedotukset näkyvät Taulukosta 1 laturin ja ladattavan parison kunnon mukaan.

Taulukko 1

Merkkivalon tiedotukset (UC18YGSL)
Merkkivalo(punainen)	Ennen latausta Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ladattaessa Palaa	Palaa jatkuvasti
	Lataus suoritettu Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ylikuumentumisenaiheuttamaodotustila	Vilkkuu	Palaa 1 sekunnin ajan. Ei pala 0,5sekunnin ajan. (sammuu 0,5 sekunniksi)
	Lataus mahdotonsuorittaa	Välähtalee	Palaa 0,1 sekunnin ajan. Ei pala 0,1sekunnin ajan. (sammuu 0,1 sekunniksi)

(2) Mitä tulee ladattavan pariston lämpötilaan

Ladattavien akkujen lämpötilat näkyvät Taulukossa 2.

Kuumentuneiden akkujen tulee antaa jäähtyä ennen lataamista.

Taulukko 2 Kuumentuneen pariston lataaminen

Lämpötilat joissa paristo voidaan ladata

0°C – 50°C

(3) Latausajasta

Taulukossa 3 näkyy paristotyypin mukainen latausaika.

Taulukko 3 Latausaika (20°C lämmössä)

Laturi Akku	UC18YGSL UC	18YRSL
BSL1430 Noin 90	minuuttia Noin 45 m	nuuttia
BSL1830 Noin 90	minuuttia Noin 45 m	nuuttia

HUOM

Latausaika saattaa vaihdella ympäristön lämpötilan.
4. Irrota laturin verkkojohto vaihtovirtapistorasiasta.

1. Pidä laturista kiinni lujasti ja vedä akku pois. HUOM

Ota paristo pois lataajasta käytön jälkeen ja pane se säilöön.

Mitä tulee sähkön tuotantokykyyn uusien paristojen ollessa kyseessä jne.

Koska uusien paristojen ja kauan käyttämättöminä olleiden paristojen sisäinen kemiallinen aineosa ei aktivoidu, sähkön tuotantokyky saattaa olla alhainen paristoja ensimmäisiä kertoja käytettäessä. Tämä on väliaikainen ilmiö. Normaali latausaika palautuu lataamalla paristoja 2 – 3 kertaa.

Kuinka paristot saa toimimaan kauemmin

(1) Lataa paristot ennen kuin ne täysin tyhjenevät.
Kun tunnet työkalun tehon heikkenevän, sammuta se ja lataa paristo. Mikäli jatkat tällöin käyttöä ja kulutat sähkövirtaa, paristo vahingoittuu ja sen kestoikä lyhenee.
(2) Älä lataa korkeissa lämpötiloissa. Ladattava paristo on kuuma heti käytön jälkeen. Jos paristo ladataan heti käytön jälkeen, sen sisäinen kemiallinen ainesosa heikkenee ja paristoikä lyhenee. Anna pariston jäähtyä hetken aikaa.

HUOMAUTUS:

○ Jos paristo ladataan sen ollessa kuuma pitkän auringossa olon jälkeen tai heti käytön jälkeen, laturin merkkivalo palaa 1 sekunnin ja ei pala 0,5 sekuntia (on pois päältä 0,5 sekuntia). Lataa paristo vasta sen jäähdyttyä.
○ Jos merkkivalo vilkkuu nopeasti (noin 0,2 sekunnin välein), katso onko laturin akun liittimessä vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, on mahdollista, että joko akku tai laturi on epäkun Vie ne valtuutettuun huoltoon.
○ Koska kestää noin 3 sekuntia ennen kuin sisäinen mikrotietokone varmistaa että laturilla UC18YGSL ladattava paristo on ulkona, odota ainakin 3 sekuntia ennen kuin laitat sen uudelleen sisään ja jatkat lataamista. Jos paristo laitetaan sisään 3 sekunnin kuluessa, se ei lataudu kunnolla.

TIETOJA VIRRAN MERKKIVALOSTA

Virran merkkivalo ilmaisee useita työkalun tiloja. (Kuva 7) Taulukko 4 näyttää virran merkkivalon eri tilat.

Taulukko 4

Merkkivalon tila Työkalun tila
Pois Virta POIS PÄÄLTÄ
Punainen	Virta PÄÄLLÄ
Vilkkuu punaisena	Työkalun ylikuumenemissuojapiiri on toiminnassa.
	Vipua painetaan, kun työkalun ylikuormituspiiti on toiminnassa.
Vilkkuu nopeasti punaisena	Työkalu toimii normaalista poikkeavasti.

JÄLJELLÄ OLEVAN LATAUKSEN MERKKIVALOSTA

Akkutilan merkkivalo vilkuu, kun akun jäljellä oleva varaus on alhainen.

Lataa työkalu niin pian kuin mahdollista. Taulukko 5 näytetään lataustilan merkkivalon tila ja akussa jäljellä olevan virran määrä.

Taulukko 5

Merkkivalon tila	Akussa jäljellä oleva virta
[OKCH]	Akussa on riittävästi virtaa.
	Akku on melkein tyhjä.Lataa akku niin pian kuin mahdollista.

Lataustilan merkkivalo näyttö vaihtelee ympäristön lämpötilan ja akun ominaisuuksien mukaan, joten tulkitse merkkivaloa viitteellisenä.

HUOM

Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu. Siitä voi seurata ongelmia.

ENNEN KÄYTTÖÄ

HUOMAUTUS

Vedä akku ulos ennen osien kokoamista.

1. Silmukkakahvan asennus (Kuva 8)

(1) Irrota M6 × 43-pultit (2 kpl).
(2) Asenna pääputken silmukkakahva niin, että se nojaa koteloa vasten.
(3) Aseta kahvankiinnitysosa pääputken alempaan päähän ja kiinnitä se tiukasti M6 × 43-pulteilla (2 kpl) ja M6-muttereilla (2 kpl).

HUOM

Kiinnitä silmukkakahva asentoon, joka tarjoaa hyvän otteen.

HUOMAUTUS

Asenna silmukkakahva oikein ja tiukasti käsittelyohjeiden mukaan.

Jos kahvaa ei kiinnitetä oikein tai tiukasti, se voi irrota ja aiheuttaa loukkaantumisen.

2. Turvakannen asennus (Katso kuvat 9 ja 10)

VAROITUS

Muista asentaa turvakansi sille suunniteltuun paikkaan. Tämän varoituksen noudattamatta jättäminen saattaa johtaa lentävien kivien aiheuttamaan loukkaantumiseen.

HUOM

Käytä varusteisiin kuuluvaa 4 mm:n kuusiokulma-avainta asennukseen.

(1) Käytä varusteisiin kuuluvaa D5-kierreruuvia asentaaksesi veitsen kanteen. (Kuva 9)
(2) Kohdista kaksi kansisalvassa olevaa reikää kannen kanssa ja työnnä kaksi M6 × 25-kuusionappipulttia sisään. (Kansisalpa asennetaan moottorin koteloon.)
(3) Aseta kannenpidin kannen alapuolelle ja kiristä varusteisiin kuuluvalla 4 mm:n kuusiokulma-avaimella vuorotellen kahta M6 × 25- kuusiokolonappipulttia, kunnes ne on kunnolla kiristetty.

HUOMAUTUS

○ Ole varovainen välttääksesi leikkaamasta itseäsi kannen sisäpuolella olevaan veitseen.
○ Asenna kansi ja veitsi oikein ja tiukasti käsittelyohjeiden mukaan.

Jos niitä ei kiinnitetä oikein tai tiukasti, ne voivat irrota ja aiheuttaa loukkaantumisen.

NAILONPÄÄ

Puoliautomaattisen nailonpään asennus

1. Toiminto

Syöttää automaattiseti nylonlankaa enemmän, kun sitä napautetaan.

Tekniset tiedot

Koodinro	Kiinnitysruuvin tyyppi	Pyörimissuunta	Kiinnitysruuvin koko
333903	Sisäkierre Vasta	pääivään	M10 × P1,25-LH

Käytettävä nylonlanka

Langan halkaisija: Φ1,4 mm

Pituus: 6 m

HUOMAUTUS

○ Kotelo täytyy kiinnittää lujasti suojukseen.
○ Tarkasta, onko suojuksessa, kotelossa ja muissa osissa halkeamia tai muita vaurioita.

○ Tarkasta, onko kotelossa ja painikkeessa kulumia. Jos kulumisrajamerkkiä ei voi enää nähdä tai painikkeen pohjassa on reikä, vaihda uudet osat välittömästi. (Kuva 14)

○ Nailonpää täytyy kiinnittää lujasti moottorin kotelon kierteiseen kiinnikkeeseen.

○ Erinomaisen toiminnan ja luotettavuuden takaamiseksi käytä aina HiKOKIn nylonleikkauslankaa. Älä koskaan käytä metallilankaa tai muita materiaaleja, jotka voivat pistää vaarallisesti esiin.

○ Jos nailonpää ei syötä leikkauslankaa oikein, tarkasta, että nylonlanka ja muut osat on asennettu kunnolla. Jos tarvitset apua, ota yhteys HiKOKI-myyjään.

2. Asennus (Kuva 11 ja 12)

(1) Aseta laippakokoonpano moottorin koteloon. Tässä vaiheessa laippa-asennuksen siiven tulisi osoittaa moottorin kotoloon päin. Kohdista seuraavaksi laippakokoonpanon ja moottorin kotelon reiät, aseta kuusiokoloavain 4 mm reikään ja kiristä laippakokoonpano avainta kiertämällä.
(2) Kierrä nailonpää suoraan kiinni moottorin kotelon kierteiseen kiinnikkeeseen.

Nailonpään kiinnitysmutterin kierteet ovat vastapäivään. Kierrä myötäpäivään löysätäksesi/vastapäivään kirstääksesi.

HUOMAÚTUS

Asenna nailonpää oikein ja tiukasti käsittelyohjeiden mukaan.

Jos sitä ei kiinnitetä oikein tai tiukasti, se voi irrota ja aiheuttaa loukkaantumisen.

3. Langan pituuden säätö

Kierrä ja napauta nailonpääta maahan. Nailonlankaa tulee ulos noin 30 mm yhdellä napautuksella. (Kuva 13) Voit pidentää nailonlankaa myös käsin vetämällä. Tällöin moottorin on oltava kokonaan pysähdyksissä. Varmista, että lanka pitenee 30 mm:n lisäyksin napauttamalla ja vapauttamalla alapainike vetäen samalla nailonpään langanpäitä. (Kuva 14)

○ Nailonlangan oikea pituus.

Nailonlangan oikea pituus työkalun ollessa käytössä on 90 – 110 mm. Vedä lanka oikeaan pituuteen.

4. Nailonlangan vaihto

(1) Valmistele 1,4 mm × 6 m aito nailonlanka (koodinro 333923).
(2) Paina vastapäätä olevia korvakkeita ja irrota kotelon kansi. (Kuva 15)
(3) Poista kela kotelosta. (Kuva 16)
○ Jos nailonlankaa on vielä jäljellä, ripusta lanka uriin ja poista sitten kela.
○ Jos nailonlanka ei pitene, kun lankaa ei ole tarpeeksi jäljellä, tai kun vaihdat nailonlankaa (koodinro 333923), kelaa nailonlankaa seuraavalla tavalla.
(4) Vedä nailonlankaa kelan reiän läpi ja aseta lanka kelassa olevaan uraan, kuten Kuvissa 17 ja 18, ja kelaasitten lankaa nuolen suuntaan niin, että nailonlanka ei mene ristiin.
(5) Jätä noin 100 mm – 150 mm nailonlankaa kelaamatta, ripusta ja kiinnitä lanka pysäytyslaitteeseen. (Kuva 19)

HUOM

Älä vie lankoja ristiin, kun kiinnität langat pysäytyslaitteeseen. (Kuva 20)

(6) Kohdista pysäytyslaite ja reikälanganohjain ja aseta sitten painike kotelon läpi.

Vapauta lanka pysäytyslaitteesta pitäen samalla kevyesti kiinni kelasta ja vedä lankaa reikälanganohjaimen läpi. (Kuva 21)

(7) Paina ja napauta kotelon korvakkeet kannen lukitusreikiin. (Kuva 22)

VAROITUS

Varmista, että korvakkeet ovat tiukasti kiinni lukitusrei'issä.

Työkalun käyttö silloin, kun osia ei ole napsautettu tiukasti yhteen, voi johtaa irti sinkoavan osan aiheuttamaan onnettomuuteen tai vammaan.

(8) Vedä lanka tiukkaan niin, että siinä ei ole yhtään löysää, ja leikkaa lanka saksilla 90 mm – 110 mm:n pituisiksi. (Kuva 23)

TOIMINTA

Ruohikon viimeistely

VAROITUS

○ Älä käytä työkalua yöllä tai huonoissa sääolosuhteissa, kun näkyvyys on huono.
○ Älä käytä työkalua, kun sataa tai heti sateen jälkeen.
○ Käytä sopivia jalkineita estämään liukastumista, joka voi aiheuttaa tasapainon menetyksen ja kaatumisen.
○ Alä käytä työkalua jyrkillä rinteillä.

Kun viimeistelet ruohikkoa rinteillä, jotka eivät ole kovin jyrkkiä, viimeistele liikkumalla harjanteen suuntaan.

○ Aseta oikea käsi kahvalle ja vasen käsi silmukkakahvaan ja pidä siitä lujasti kiinni.
○ Varo liikuttamasta nailonpäätä liian lähelle jalkojasi.
○ Alä nosta nailonpäätä polviesi yläpuolelle leikkauksen aikana.
○ Älä käytä työkalua, jos nailonpää voi joutua kosketuksiin kivien, puiden tai muiden esteitten kanssa.

○ Nailonpää voi aiheuttaa vammoja, jos se jatkaa pyörimistä moottorin pysähtymisen jälkeen. Kun yksikkö sammutetaan, varmista, että nailonpää on pysähtynyt, ennen kuin lasket yksikön alas.

○ Älä käytä työkalua alle 15 m:n etäisyydellä toisesta henkilöstä. Kun työskentelet jonkun toisen kanssa, pidä vähintään yli 15 m:n etäisyys.

1. Työnnä akku sisään samalla tarkastaen sen napaisuudet

2. Käynnistä työkalu (Kuva 24)

○ Paina rungossa olevaa virtapainiketta. Virta menee päälle ja kahvassa oleva virtalamppu palaa punaisena.

○ Virtapainikkeen painaminen toisen kerran sammuttaa virran ja kahvassa oleva punainen lamppu menee pois päältä.

[Automaattinen virransammutus]

Kun virta kytketään, mutta vipua ei käytetä minuuttiin, työkalu sammuu automaattisesti. Käännä työkalun virta takaisin päälle ja paina virtapainiketta toisen kerran.

VAROITUS

Älä koskaan jätä työkalun virtaa päälle. Siitä voi olla seurauksena onnettomuus.

1. Ruohikon viimeistely

○ Tartu kahvasta yläpuolelta, paina lukitusvipua ja vedä vivusta käynnistääksesi nailonpään pyörinnän. (Kuva 25)

○ Vapauta vipu, kun lopetat viimeistelyn ja sammutat moottorin.

○ Aseta peukalo silmukkakahvalle ja tartu kahvasta toisilla sormillasi. (Kuva 26)

○ Ota asento, jossa on helppo liikkua.

[Ruohikon viimeistelytekniikoita]

Älä heiluta putkea, vaan käytä lanteita liikuttamaan nailonpääta vaakatasossa oikealta vasemmalle karessa liikuttaessa eteenpäin ja käytä nailonpään vasenta sivua ruohon leikkaamiseen. (Kuva 27)

TOIMINNALLISIA VAROITUKSIA

Jatkuva työskentely

Tässä työkalussa on ylikuumentumisen suojapiiri, joka suojaa ladattavaa akkua säätäviä elektronisia osia. Jatkuvassa viimeistelytyössä työkalun lämpötila nousee ja lopulta laukaisee ylikuumentumisen suojapiirin, mikä sammuttaa työkalun.

Jos näin tapahtuu, anna työkalun jäähtyä jonkin aikaa. Jos lämpötila putoaa, on mahdollista käyttää työkalua uudelleen. Kun ladattava akku täytyy vaihtaa jatkuvan toiminnan aikana, anna työkalun levätä noin 15 minuuttia.

Ylikuormitussuojaus

Tämän työkalun varustukseen kuul ylikuormitussuojauspiiri työkalun elektronisten osien suojelemiseksi. Jatkuvassa ylikuormituksessa leikkaustyöskentelyn aikana (nailonpään lukkiutuessa jne.) ylikuormitussuojauspiiri sammuttaa moottorin. Jos näin käy, kytke virta POIS PÄÄLTÄ ja ratkaise ongelma, joka aiheutti ylikuormituksen.

Virran merkkivalo vilkkuu, jos vipua painetaan sen jälkeen, kun moottori on pysähtynyt (katso sivu 47, "TIETOJA VIRRAN MERKKIVALOSTA"). Virta menee automaattisesti POIS PÄÄLTÄ, jos virran merkkivalo vilkkuu pitempään kuin 5 sekuntia. Jos näin käy, ratkaise ongelma, joka aiheutti ylikuormituksen ja kytke sitten virta painike PÄÄLLE jatkaaksesi työkalun käyttöä.

HUOLTO JA TARKASTUS

HUOMAUTUS

Vedä akku ulos ennen tarkastusta tai huoltoa.

1. Nailonpään kunnon tarkastus

Nailonpää tulee tarkastaa säännöllisesti. Kulunut tai rikkinäinen nailonpää voi lipsua tai vähentää moottorin tehokkuutta ja polittaa sen loppuun. Vaihda kulunut nailonpää uuteen.

HUOMAUTUS

On vaarallista, jos käytät nailonpäätä, jonka kärki on kulunut tai rikkinäinen. Vaihda se uuteen.

1. Tarkasta ruuvit

Löystyneet ruuvit ovat vaarallisia. Tarkasta ne säännöllisesti ja varmista, että ne ovat tiukassa.

HUOMAUTUS

Sähkötyökalun, jonka ruuvit ovat löysällä, käyttäminen on hyvin vaarallista.

1. Hiiliharjojen tarkistus (Fig. 28)

Koneessa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kuluneet hiiliharjat voivat aiheuttaa moottorille häiriöitä, on syytä vaihtaa vanhat hiilet uusiin heit, kun ne ovat liian kuluneita tai lähellä "kulumisrajaa". Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä.

HUOM

Kun hiiliharja vaihdetaan uuteen, käytä vaihdossa aina HiKOKI hiiliharjaa, jonka koodinumero on 999015.

1. Hiiliharjojen vaihto

Ota hiiliharja pois poistamalla ensin harjan suojus ja panemalla sitten hiiliharjan ulkoneva osa litteäpäiselle ruuviavaimelle tms. Kuva 29 näytetyllä tavalla. Kun asennat hiiliharjaa, valitse suunta siten, että hiiliharjan kynsi (katso kuva 30) yltää harjaputken kosketusalueelle. Paina se sitten sisään sormella Kuva 31 näytetyllä tavalla. Asenna lopuksi harjan suojus.

HUOMAUTUS

○ Muista asettaa hiiliharjan kynsi harjaputken kosketusalueelle. (Voit asettaa kumman tahansa kahdesta kynnestä.)

- Äärimmäistä huolellisuutta on noudatettava, koska virheen tekeminen tässä toimenpiteessä johtaa hiiliharjan kynnen vaurioitumiseen ja saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa.

1. Ulkopinnan puhdistus

Jos iskevässä ruuvinvääntimessä on likaa, pyyhi se kuivalla ja pehmeällä kankaalla tai saippuaveteen kostutetulla kankaalla. Ällä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

1. Säilytys

Säilytä Ískevä ruuvinväännin lasten ulottumattomissa sellaisessa paikassa, jossa lämpötila ei ylitä 40°C.

HUOM

Varmista, että akku on täysin latautunut, kun laite varastoidaan pitkäksi ajaksi (3 kuukautta tai kauemmin). Pienikapasiteettista akkua ei ehkä voi ladata, kun laite otetaan käyttöön pitkän varastoinnin jälkeen.

1. Huolto-osalista

HUOMAUTUS

HiKOKI-sähkötyökalujen korjaukset, muutokset ja tarkastukset on teetettävä valtuutetussa HiKOKI-huoltokeskuksessa.

Osalista on hyödyllinen, kun se annetaan yhdessä työkalun kanssa valtuutettuun HiKOKI-huoltokeskukseen korjausta tai huoltoa pyydettäessä. Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

MUUTOKSET

HiKOKI-sähkötyökaluja parannetaan ja muutetaan jatkuvasti niin, että niihin saadaan sisällytettyä uusin teknologia.

Tästä johtuen jotkut osat saattavat muuttua ilman ennakkoilmoitusta.

Tärkeä ilmoitus HiKOKIn akkutoimisten sähkötyökalujen akuista

Käytä aina yhtä määrittelemistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittelmämme akun kanssa tai kun akkua puretaan ja muunnellaan (kuten kennojen tai muiden sisäosien purku ja vaihto).

ONGELMANRATKAISU

Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

	Oire Mahdollinen syy Korjaus
Laturi Laturin valo ei syty. Virtapistoketta ei ole yhdistetty AC-aukkoon.			Yhdistä virtapistoke AC-aukkoon.
			Akku ei ole kunnolla yhdistetty laturiin. Työnnä akku niin, että se istuu oikein laturiin.
			Akun tai laturin elektrodit ovat likaantuneet.
			Akku on hyvin kuuma. Anna akun jäähtyä kunnolla ennen lataamista.
			Latauslamppu ei sammu 4 tunnin lataamisen jälkeen.
Työkalu Ei toimi. Ladattava akku on tyhjä. Lataa ladattava akku.
			Ladattavaa akkua ei ole asennettu oikein.
			Virta ei käynnisty. Paina rungossa olevaa virtapainiketta työkalun käynnistämiseksi. Tässä työkalussa on automaattinen virransammutus. Virta sammutetaan automaattisesti, jos kukaan ei vedä vivusta minuuttiin sen jälkeen, kun virta on päällä. Käännä työkalun virta takaisin pälle ja paina virtapainiketta toisen kerran.Virtapainikkeen painaminen toisen kerran sammuttaa virran.
			Lukitusvipua ei paineta, kun vipua vedetään taaksepäin.
			Kun työkalu vetää sisään suuria ruohomääriä, jotka jäävät kiinni kannen ja nylonpään väliin, työkalu ylikuormittuu.
			Käynnistyy, mutta pysähtyy pian.
			Ladattavan akun virta on alhainen. Lataa ladattava akku.
			Ladattava akku on ylikuumentunut. Pysäytä ladattavan akun käyttö, irrota se työkalusta ja anna sen jäähtyä hyvin ilmastoidussa paikassa, johon ei kohdistu auringonvaloa.
			Voimakas tärinä Silmukakakahva ei ole kiinnitetty oikein pääputkeen.
			Turvakansi ei ole kiinnitetty oikein pääputkeen.

HUOM

Kostka HiKOKI jatkuvasti kehittää tuotteiaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta.

Tietoja ilmavälitteisestä melusta ja tärinästä

Saavutetut mitta-arvot määritettiin IEC60335-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan.

Mitattu A-painotteinen ääniteho: 75 dB (A)

Mitattu A-painotteinen äänipainearvo: 66 dB (A)

KpA-toleranssi: 3 dB (A)

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma)

IEC60335 mukaan määritettyinä.

Tärinäpäästöarvo ah, w = 1,8 m/s²

Ilmoitettu värähtelyn kokonaisarvo on mitattu standardien testausmenetelmien mukaisesti ja sitä voidaan käyttää työkalujen vertaamiseen keskenään.

Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.

VAROITUS

Tärinäpäästöarvo sähkötyökalun varsinaisen käytön aikana voi poiketa annetusta kokonaisarvosta työkalun käyttötavasta riippuen.
○ Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa, määrittäminen. (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi).

GENERAL POWER TOOL SAFETY WARNINGS

WARNING
