Produkttype	Benzinhækkeklipper
Mærke	Hitachi
Model	CG 33EJ
Motor	2-takts, enkeltcylindret
Cylindervolumen	33 cm³
Effekt	1,1 kW (1,5 hk)
Brændstof	Benzin 2-taktsblanding (50:1)
Tankkapacitet	0,5 L
Skærelængde	600 mm
Tandafstand	30 mm
Tomgangshastighed	4.000 o/min
Lydtryksniveau (LpA)	94 dB(A)
Vibrationsniveau (forreste hånd)	5,5 m/s²
Vibrationsniveau (bageste hånd)	6,2 m/s²
Vægt (uden brændstof)	5,2 kg
Dimensioner (L x B x H)	1050 x 270 x 230 mm
Klingetype	Dobbelt stålklinge
Sikkerhed	Klingebremse, sikkerhedsudløser, håndbeskytter
Vedligeholdelse	Rengøring af luftfilter, slibning af klinge, tømning
Reparationsmuligheder	Reservedele tilgængelige (tændrør, filter, klinge)

Ofte stillede spørgsmål - CG 33EJ HITACHI

Hvilken brændstofblanding skal jeg bruge til hækkeklipperen CG 33EJ?

Brug en blanding af blyfri benzin (95 eller 98) og 2-takts motorolie i forholdet 50:1. Overhold proportionerne for at undgå at beskadige motoren.

Hvordan starter jeg motoren på Hitachi CG 33EJ?

Sæt kontakten på 'ON', luk chokeren, pump 5-6 gange på dekanteringspæren, og træk derefter kraftigt i startbåndet. Når den starter, åbnes chokeren.

Hvordan sliber jeg klingen på hækkeklipperen?

Afmonter klingen, fastspænd den i en skruestik, og brug en flad fil til at slibe hver tand i den oprindelige vinkel. Fil altid i samme retning.

Hvor ofte skal tændrøret udskiftes?

Tændrøret skal kontrolleres efter hver 50 timers brug og udskiftes, hvis det er slidt eller tilsodet. Brug et tændrør af typen NGK BPMR7A eller tilsvarende.

Hvordan rengør jeg luftfilteret?

Afklips filterdækslet, fjern skumelementet, vask det i sæbevand, skyl, tør, og smør det let med olie, før det sættes på igen. Rengør efter hver 10 timers brug.

Hvorfor sætter klingen sig fast under brug?

Det kan skyldes en fastklemt gren, manglende smøring eller en sløv klinge. Rengør klingen, og kontrollér, at den er skarp. Hvis blokeringen fortsætter, stop motoren og inspicér.

Hvad er den maksimale grenlængde, der kan skæres?

Klingen på 600 mm kan skære grene op til ca. 30 mm tykkelse. Til tykkere grene skal du bruge en beskærersaks eller en sav.

Hvordan opbevares hækkeklipperen på lang sigt?

Tøm brændstoftanken, lad motoren køre, til den stopper, rengør klingen og smør den. Opbevar maskinen på et tørt og støvfrit sted.

Hvilket sikkerhedsudstyr anbefales?

Brug altid handsker, beskyttelsesbriller, høreværn og sikkerhedssko. Undgå løstsiddende tøj, der kan sætte sig fast i klingen.

Hvor finder jeg reservedele til CG 33EJ?

Dele som klinge, tændrør, luftfilter og pakningssæt fås hos Hitachi-forhandlere eller online på specialiserede sider. Brug modelnummeret til at finde de rigtige referencer.

BRUGSANVISNING CG 33EJ HITACHI

Betydning af symboler

BEMÆRK : Nogle enheder er ikke udstyret med disse.

	Symboler⚠ ADVARSELDet følgende viser symboler, som anvendes for maskinen. Vær sikker på,at du forstår deres betydning, inden du begynder at bruge maskinen.
	Det er vigtigt, at du læser, fuldt ud forstår ogoverholder de følgende sikkerhedsforanstaltningerog advarsler.Skødesløs eller forkert brug af denne enhed kanforårsage alvorlige eller dødelige kvæstelser.		Viser det maksimale omdrejningstal.Brug ikke skæreudstyr, hvis maksimaleomdrejningstal er mindre end akslensomdrejningstal.
	Læs, forstå og følg alle advarsler og instruktioner idenne brugsanvisning og på enheden.		Brug handsker, når det er nødvendigt, f.eks. nårdu samler skæreudstyr.
	Brug altid beskyttelsesudstyr for øjne,hovedet og ører under brugen af denne enhed.		Brug skridsikkert og robust fodtøj.
	Brug ikke metalklinger/stive klinger, når dette tegner vist på enheden.		Der kan forekomme tryk mod klingen, når denroterende klinge kommer i kontakt med en fastgenstand i det kritiske område. Der kan opstå enfarlig situation, hvor hele enheden og brugerenbliver skubbet voldsomt. Denne reaktion kaldesklingetryk. Som følge heraf kan brugeren mistekontrollen over enheden, hvilket kan medførealvorlige eller dødelige kvæstelser. Klingetrykforekommer især i områder, hvor det er vanskeligtat se det materiale, der skal klippes.
	Hold alle børn, tilskuere og hjælpere 15 m væk fraenheden. Hvis nogen nærmer sig, skal du straksstoppe motoren og skæreudstyret.
	Pas på udslyngede genstande.		Angiver håndtagets placering.Fastgør ikke håndtaget over dette punkt.
	Bränsle- och oljeblandning.		Vidrör inte ljuddämparen eller dess omgivning dåde kan vara mycket heta.
	Forklarer chokerposition. ∅verste mærke markererchoker lukket, og det nederste helt åben.		Karburatorjustering - Tomgang
	Karburatorjustering – Lav hastighed	– –	Karburatorjustering – Høj hastighed
:	Primer pumpe		Garanteret lydeffektniveau
Inden du bruger maskinenLæs brugsanvisningen omhyggeligt.Kontroller, at skæreudstyret er korrekt samlet og indstillet.Start enheden og kontroller karburatorindstillingen. Se “VEDLIGEHOLDELSE”.

Indhold

Hvad er hvad 2

Advarsler og sikkerhedsinstruktioner 3

Specifikationer 4

Samleprocedurer 5

Betjening 6

Vedligeholdelse.... 7

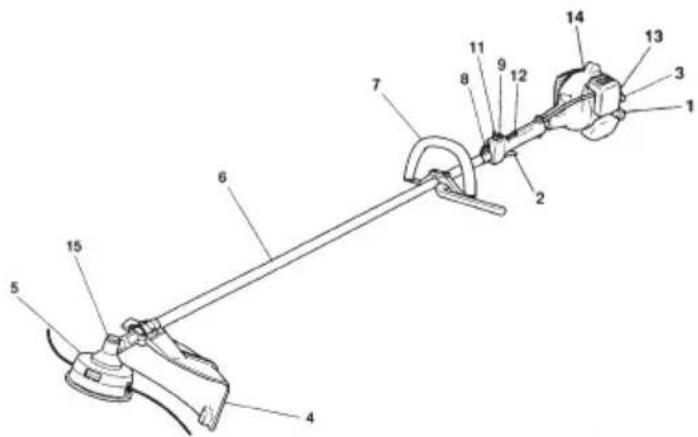

Hvad er hvad

Eftersom denne brugsanvisning dækker flere modeller, kan der være nogle forskelle mellem billederne og din enhed. Brug de instruktioner, der gælder for din enhed.

1. Brændstofdæksel
2. Gashåndtag
3. Starthåndtag
4. Klingeafskærmning
5. Skæreudstyr
6. Drivakselrør
7. Håndtag
8. Ophængningsøje
9. Tændingskontakt
10. Sele
11. Lås til gashåndtag
12. Gashåndtagsspærre
13. Choker
14. Motor
15. Vinkelgearhus
16. Drejeledshus
17. Topnøgle
18. Brugsanvisning

Advarsler og sikkerhedsinstruktioner

Vær særlig opmærksom på udsagn, hvor følgende ord står foran:

ADVARSEL

Hvis instruktionerne ikke følges, kan der være fare for alvorlige personskader eller død.

FORSIGTIG

Hvis instruktionerne ikke følges, kan der være fare for personskader eller skader på udstyret.

BEMÆRK

Nyttig information for korrekt funktion og brug.

Operatørsikkerhed

• Brug altid ansigtsskærm eller briller af sikkerhedshensyn.
• Bær altid kraftige, lange bukser og skridsikre støvler og handsker. Bær ikke løse klæder, smykker, korte bukser, sandaler eller hav bare fødder. Hår over skulderlængde skal sikres.
• Brug ikke dette værktøj, hvis du er træt, syg eller påvirket af alkohol, stoff er eller medicin.
• Lad aldrig et barn eller en uerfaren person betjene maskinen.
• Brug høreværn. Vær opmærksom på dine omgivelser. Vær opmærksom på tilskuere, der kan signalere et problem. Fjern omgående sikkerhedsudstyr ved standsning af motoren.
• Lad aldrig maskinen køre i et lukket rum eller en lukket bygning. Indånding af udstødningsgasser kan være dræbende.
• Hold håndtagene fri for olie og brændstof.
• Hold hænderne væk fra skærende udstyr.
• Tag ikke fat på eller hold enheden på dens skærende udstyr.
• Bær altid handsker når du monterer eller afmonterer skæreudstyret, da der ellers kan opstå alvorlige personskader.
• Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.
• Ved længere arbejder skal man holde regelmæssige pauser for at undgå mulige Hand-Arm Vibration Syndrome (HAVS)-skader, der forårsages af vibrationer.

ADVARSEL

Antivibrationssystemer garanterer ikke, at du slipper for HAVS- eller carpal tunnel-syndrom. Derfor skal vedvarende og regelmæssige brugere holde øje med deres hænders og fi ngres tilstand. Søg straks læge, hvis nogen af de ovenfor nævnte symptomer opstår.

ADVARSEL

Hvis du anordninger som f.eks. en pacemaker, skal du kontakte din læge og producenten af anordningen før betjening af noget motorudstyr.

Enhed/maskinsikkerhed

• Undersøg hele enheden/maskinen før hver brug. Udskift beskadigede dele. Kontroller for brændstofl ækager og
  kontroller, at alle fastgørelser er på plads og spændt sikkert.
• Udskift dele, der er révnede, skårede eller beskadiget på nogen måde, inden du bruger enheden/maskinen.
• Sørg for, at klingeafskærmningen er sat ordentlig på.
• Hold andre væk, när du indstiller karburatoren.
• Brug kun tilbehør, som er anbefalet af producenten til denne enhed/maskine.

ADVARSEL

Foretag aldrig ændringer på enheden/maskinen under nogen form. Brug aldrig enheden/maskinen til et job, som den ikke er beregnet til.

Brændstofsikkerhed

• Bland og hæld brændstof på udendørs, og hvor der ikke er nogen gnister eller flammer.
• Brug en beholder, som er godkendt til brændstof.
• Ryg ikke og tillad ikke rygning nær brændstof eller enheden/maskinen eller under brugen af enheden/maskinen.
• Tør alt spildt brændstof op, inden du starter motoren.
• Gå mindst 3 m væk fra påfyldningsstedet, inden du starter motoren.
• Stop motoren før du fjerner brændstofdækslet.
• Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i

tanken, så skal enheden/maskinen opbevares, så brændstoffet ikke lækker.

- Opbevar enhed/maskine og brændstof på et sted, hvor dampe fra brændstof ikke kan komme i kontakt med gnister eller åben ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.

ADVARSEL

Brændstof antændes, eksploderer eller indåndes nemt, så man bør derfor være særlig opmærksom, når man håndterer eller påfylder brændstof.

Klippesikkerhed

• Klip ikke i andet materiale end græs og buske.
• Inspicer det område, der skal klippes, inden hver brug. Fjern genstande der kan slynges omkring eller vikles ind.
• Bær en aerosol beskyttelsesmaske for at beskytte åndedrættet, när græsset klippes efter behandling med insektdræbende midler.
• Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for risikozonen på 15 m. Stop motoren øjeblikkeligt, hvis nogen nærmer sig.

- Hold altid motoren på højre side af kroppen.

- Hold enheden/maskinen fast med begge hænder.

- Hold ordentligt fodfæste og god balance. Stræk ikke for langt ud.

- Hold alle legemsdele væk fra lydpotten og skæreudstyret, når motoren er i gang.

- Hold skæreudstyret under hoftehøjde.

- Når man flytter til et nyt arbejdsområde, skal man sørge for at slukke maskinen og sikre sig, at alt skæreudstyr er stoppet.

- Placer aldrig maskinen på jorden, mens den kører.

- Man bør altid sikre sig, at motoren er slukket, og at alt skæreudstyr er helt stoppet, inden man fjerner stumper eller græs fra skæreudstyret.

- Medtag altid förstehjælpsudstyr, när der arbejdes med motorudstyr.

- Start eller kør aldrig motoren inde i et lukket rum eller bygning og/eller i nærheden af brandfarlige væsker. Indånding af udstødningsgasser kan være dræbende.

- Brug venligst enheden/maskinen i overensstemmelse med national og lokal lovgivning.

Vedligeholdelsessikkerhed

• Vedligehold enheden/maskinen i overensstemmelse med anbefalede procedurer.
• Tag tændrøret ud, inden du udfører vedligeholdelse, bortset fra ved karburatorindstilling.
• Hold andre væk, når du indstiller karburatoren.
• Brug kun originale HITACHI-reservedele som anbefalet af producenten.

FORSIGTIG

Du må ikke skille rekylstarteren ad, da rekylstarteren kan springe ud og forårsage personskade.

ADVARSEL

Forkert vedligeholdelse kan medføre alvorlig motorskade eller alvorlige personkvæstelser.

• Bær enheden/maskinen i hånden med motoren stoppet og lydpotten vendende væk fra kroppen.
• Lad motoren køle af, tøm brændstoftanken, og sikr enheden/ maskinen, inden du sætter den til opbevaring eller transporterer den i et køretøj.
• Tøm brændstoftanken, inden du sætter enheden/maskinen til opbevaring. Det anbefales, at brændstoff et tømmes af efter hver brug af enheden/maskinen. Hvis der efterlades brændstof i tanken, så skal enheden/maskinen opbevares, så brændstoff et ikke lækker.
• Opbevar enheden/maskinen uden for børns rækkevidde.
• Rengør og vedligehold enheden omhyggeligt og opbevar den på et tørt sted.
• Kontroller, at motorkontakten er afbrudt under transport og opbevaring.
• Dæk kniven med knivdækslet ved transport i bil.

Hvis der forekommer situationer, som ikke er dækket af denne brugsanvisning, så vær påpasselig og brug den sunde fornuft. Kontakt din HITACHI-godkendt servicecenter, hvis du behøver assistance.

Specifikationer

MODEL	CG28EJ (L)/(SL)	CG28EJ	CG33EJ (L)	CG33EJ (SL)	CG33EJ/(S)		CG33EJ (LP)	CG33EJ (SLP)	CG33EJ (P)/(SP)
MotorVolumen ( cm^3 ) (ml) 28 32.2 32.2TændrørTomgangshastighed ( min^-1 )Anbefalet maks. hastighed ( min^-1 ) 11,000 11,000 11,000Hastighed på udgangsaksel ( min^-1 ) 8,500 8,500 Maks. motorydelse (kW) 1.05 1.17 1.15	CHAMPION RCJ6Y3,00011,000 11,000 8,500 8,500		CHAMPION RCJ6Y CHAMPION RCJ6Y3,000				3,000
Brændstoftankkapacitet ( cm^3 ) (ml)	700		700				700
Tørvægt (kg)	5.2/5.4	6.3	5.3	5.9	6.4/6.5		5.8	6.2	6.7/6.8
Skæreudstyr Type/dia. (mm)	Nylon-snor	Metal-klinge /3Tx255	Nylon-snor	Nylon-snor	Metal-klinge /3Tx255	Nylon-snor	Nylon-snor	Nylon-snor	Metal-klinge /3Tx255	Nylon-snor
Lydtryksniveau (ISO 22868)LpA (dB (A))TilsvarendeUsikkerhed	95.03333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333	93.8	98.2	98.2	94.7	98.2	96.8	96.8	93.4	96.8
Målt lydeffektniveau (ISO 22868)LwA (dB (A))TilsvarendeGaranteret (2000/14/EC)LwA (dB (A))Fuld fart	110116	107116	110116	110116	107116	110116	109116	109116	106116	109116
Vibrationsniveau ( m/s^2 ) (ISO 22867)Tilsvarende (Forreste / venstre håndtag)Tilsvarende (Bagerste / højre håndtag)Usikkerhed	6.33.41.51.91.78.74.4	5.15.61.51.61.37.07.87.8	2.93.31.52.41.73.34.4	5.84.31.51.85.17.93.3	5.76.31.51.31.57.98.8	3.84.31.51.11.35.25.9	3.03.01.52.11.53.74.0	3.62.81.51.41.14.93.7	3.14.21.51.20.84.25.9	1.41.61.51.30.81.62.1

BEMÆRK : Tilsvarende støjniveau/vibrationsniveau er beregnet som den tidsvægtede energi i alt for støj/vibrationsniveauer under forskellige arbejdstilstande med den følgende tidsfordeling: 1/2 tomgang, 1/2 fuld fart.

* Der forbeholdes retten til at ændre alle data uden varsel.

Samleprocedur

Løsn rørets sikringsbolt (1) ca. 10 omgange, så bolten ikke blokerer for det drivakselrør, der skal sættes i. Når du sætter drivakselrøret i, skal du holde rørets sikringsbolt udad, så den indvendige fitting heller ikke blokerer.

Sæt drivakslen ordentligt ind i motorens koblingshus, indtil den position, der er afmærket på drivakselrøret (2), møder koblingshuset.

BEMÄRK

Når det er vanskeligt at føre drivakslen frem til den afmærkede position på drivakselrøret, kan du dreje drivakslen, der hvor skæreudstyret er monteret, med uret eller mod uret. Spænd rørets sikringsbolt fast i hullet i akselrøret. Spænd derefter fastspændingsbolten godt fast (3).

Drivaksel til motor (CG33EJ(SL)(SLP)) (Fig. 1A)

Fastgør motoren til koblingshuset (2) med de medfølgende 4 skruer eller bolte (1).

Montering af håndtag

ADVARSEL

Når du bruger stålklinger/stive klinger på lige akseltrimmere eller buskryddere, skal du altid bruge en barrierestang (2) og en skuldersele med løkkehändtag. (Fig. 2)

Fastgør håndtaget til drivakselrøret med vinklen mod motoren. Juster håndtaget, så det er behageligt at bruge.

BEMAERK

Hvis din enhed har en mærkat for håndtagsplacering på drivakselrøret, skal illustrationen følges.

Afmonter håndtagsbeslaget (1) fra samlingen. (Fig. 3)

Placer håndtagene på deres plads og monter håndtagsbeslaget löst med fire bolte. Juster beslaget ind på den rigtige position. Fastgør derefter beslaget ordentligt med boltene.

Før stopsnorene (3) og kablet til gashåndtaget (1) gennem beskyttelsesrøret (2), og hægt derefter hoftepuden af. (Fig. 4)

Kabel til gashåndtag/stopsnor

Afmonter luftfilterdækslet. (Fig. 5)

Forbind stopsnorene (1). (Fig. 7)

Tilslut gashåndtagskablet (1) til karburatoren (2). (Fig. 8)

Tildæk kablet til gashändtaget og stopsnorene sammen med beskyttelsesrøret, der fører op til luftfilterdækslet. (Fig. 9)

Montering af klingeafskærmning (Fig. 10, 11, 11A, 12)

BEMÆRK

Skærmbeslaget kan på nogle modeller være monteret på gearkassen allerede fra fabrikken.

Monter klingeafskærmningen og beslagsafstandsstykkerne (1) (hvis udstyret med det) på drivakselrøret mod vinkelgearhuset. Spænd skærmbeslaget ordentligt fast, så klingeafskærmningen ikke svinger eller bevæger sig ned under driften.

Monter klingeafskærmningen på skæmbeslaget, som også fastgør skærmen til gearkassen med de to skæmmmonteringsskruer.

FORSIGTIG

Nogle klingeafskærmninger er udstyret med skarpe snorafkortere. Vær forsigtig, når du betjener den.

BEMÆRK (Fig. 12)

Ved brug af HITACHI aluminumshoved (CH-100 eller CH-300) på din enhed, skal den skarpe snorafkorter (2) (Hvis udstyret med en klinge), der er inkluderet i værktøjsposen, fastgøres sikkert til

klingeafskærmningen med den viste bolt (3).

Når du bruger et trimmerhoved med en todels klingeafskærmning, monteres afskærmningsforlængeren på klingeafskærmningen. (Fig. 13)

BEMÆRK

Når afskærmningsforlængeren monteres på klingeafskærmningen, skal den skarpe snorafkorter fjernes fra klingeafskærmningen (hvis monteret).

BEMÆRK

Hvis din enhed har en mærkat for afskærmningsplacering på drivakselrøret, skal angivelsen følges.

BEMÆRK

Se tegningerne angående afmontering af afskærmningsforlængeren. Brug handsker, da forlængeren har en skarp snorafkorter, og skub derefter de fire firkantede tapper på plads én efter én. (Fig. 14)

Montering af klingen (Fig. 15, 16)

(Hvis udstyret med en klinge)

Når du monterer en klinge, skal du sørge for at der ikke er nogen revner eller skader på den, og at skærene vender den rigtige vej.

BEMÆRK

• Når du monterer klingeholderdækslet (1), skal du sørge for at vende den konkave side opad.
• Indsæt sekskantnøglen (2) i hullet i vinkelgearhuset for at låse klingeholderen (3). Vær opmærksom på, at klingens fastspændingsbolt eller -møtrik (4) har venstregevind (løsnes med uret/spændes mod uret). Spænd fastspændingsbolten eller -møtrikken med topnøglen.

BEMAERK

Hvis enheden er forsynet med en sikringsmøtrik og er udstyret med en split, skal klingen fastgøres med en ny split (5), hver gang den monteres (Fig. 17).

FORSIGTIG

Før brug skal du sørge for, at klingen er blevet monteret korrekt.

FORSIGTIG

Hvis enheden er udstyret med et beskyttelsesdæksel under en klinge, skal du kontrollere det for slidtage eller skader før brug. Hvis der er skader eller slidtage, skal det udskiftes, da det er en forbrugsdel.

Montering af semiautomatisk trimmerhoved

BEMÆRK

Se brugsanvisningen, der følger med klingen, angående montering.

ADVARSEL

Brug altid Hitachi-nylonsnor for at opnå fremragende ydeevne og driftssikkerhed. Brug aldrig ståltråd eller andre materialer, der kan blive til et farligt projektil.

Montering af Brain-klingen

BEMÆRK

Se Brain-brugsanvisningen, der følger med Brain-klingen, angående montering.

ADVARSEL

Brug kun fleksibel, ikke-metallisk snor, som anbefales af producenten, til HITACHI Brain-hoveder eller legerede HITACHI-hoveder. Brug aldrig snore af stål. De kan brække af og blive slynget ud som et farligt projektil.

BEMÆRK

Når du bruger legerede HITACHI-hoveder (CH-100), skal startlængden på snorene være ca. 17 hver. (Fig. 18).

Betjening

Brændstof (Fig. 19)

ADVARSEL

• Trimmeren er udstyret med en totaktsmotor. Lad altid motoren køre på brændstof, som er blandet med olie. Sørg for god ventilation, når du påfylder eller håndterer brændstof.
• Brændstof er meget brandfarligt, og det kan medføre alvorlig personskade, hvis man indånder eller spilder det på sin krop. Vær altid opmærksom ved håndtering af brændstof. Hav altid en god ventilation ved håndtering af brændstof inde i en bygning.

Brændstof

• Brug altid 89 oktan blyfri benzin.
- Brug original totaktsolie eller en blanding mellem 25:1 til 50:1, se oliedunken vedrørende blandingsforholdet, eller kontakt din HITACHI-godkendt servicecenter.
- Hvis original olie ikke er tilgængelig, så brug en kvalitetsolie, der er tilsat en antioxidant og udtrykkelig anbefalet til brug i en luftkølet, totaktsmotor (JASO FC GRADE OIL eller ISO EGC GRADE). Anvend ikke BIA eller TCW (2-takts vandafkølet type) blandet olie.
- Brug aldrig multigradeolie (10 W/30) eller spildolie.
- Bland altid brændstof og olie i en separat, ren container.

Start altid med at fylde den halve mængde brændstof, som skal bruges.

Tilsæt så hele oliemængden. Bland (ryst) brændstofblandingen. Tilsæt så resten af brændstoffet.

Bland (ryst) brændstofblandingen grundigt før du fylder på brændstoftanken.

Blandingsmængde af totaktsolie og benzin

Benzin (liter)	Totaktsolie (ml)
	Forhold 50:1 Forhold 25:1
0.5 10 20	—
1	2	0
2	4	0
4 80 160	—

Påfyldning af brændstof

ADVARSEL

• Sluk altid for motoren, før du fylder brændstof på.
• Åbn brændstoftanken langsomt, när du påfylder brændstof, så eventuelt overtryk forsvinder.
• Sæt brændstofdækslet omhyggeligt på efter at have tanket.
• Flyt altid trimmeren mindst 3 m væk fra påfyldningsområdet, før du starter.
• Vask altid omgående alt spildt brændstof af beklædning med sæbe.
• Sørg for at kontrollere for brændstofl ækage efter påfyldning af brændstof.

Rens tankdækslet omhyggeligt inden du påfylder brændstof for at sikre, der ikke falder urenheder i tanken. Kontroller, at brændstoff et er godt blandet ved at ryste containeren inden påfyldning.

Start (Fig. 20, 21, 22)

FORSIGTIG

Inden du starter, skal du sikre dig, at skæreudstyret ikke rører ved noget.

1. Set tændingskontakten (1) i position ON. (Fig. 20, 21)
   * Tryk flere gange på snapsepumpen (4), så brændstoffet flyder gennem pumpen eller returrøret. (Hvis udstyret med det) (Fig. 22)
2. Tryk på gashåndtagets udløserspærring (2) (hvis den er udstyret med sådan en), træk i gashåndtagets udløser og tryk på gashåndtagets lås (3), udløs derefter langsomt gashåndtagets udløser og udløs gashåndtagets udløserspærring. Dette vil låse gashåndtaget i startposition.
3. Sæt chokeren i positionen CLOSED (5). (Fig. 22)
4. Træk hurtigt i rekylstarteren og sørg for at have et godt greb i håndtaget, så det ikke smutter tilbage.
5. Når du hører motoren ønsker at starte, sættes chokeren i positionen RUN (åben). Træk derefter i rekylstarteren igen.

BEMÆRK

1. Når du har startet motoren, skal du trække i gashåndtaget for at frigøre låsen til gashåndtaget. Lad derefter motoren varme op 2–3 minutter, inden den belastes.

• Betjen motoren ved over 6500 rpm under klipning. Hvis du bruger enheden i længere tid ved lavt omdrejningstal, kan du opslide koblingen for hurtigt.
• Klip græs fra højre mod venstre.
• Der kan forekomme tryk mod klingen, när den roterende klinge kommer i kontakt med en fast genstand i det kritiske område.
  Der kan opstå en farlig situation, hvor hele enheden og brugeren bliver skubbet voldsomt. Denne reaktion kaldes klingetryk. Som følge heraf kan brugeren miste kontrollen over enheden, hvilket kan medføre alvorlige eller dødelige kvæstelser. Klingetryk forekommer især i områder, hvor det er vanskeligt at se det materiale, der skal klippes.
• Brug selen som vist på figuren (hvis udstyret dermed). Klingen drejer mod uret, og derfor rådes du til at betjene enheden fra højre mod venstre for at opnå en effektiv klipning. Hold tilskuere mindst 15 m væk fra arbejdsområdet.

BEMÆRK

Tryk på hurtigudløserknappen eller træk i nødudløseren (hvis udstyret dermed) i nødstilfælde. (Fig. 25).

ADVARSEL

Hvis skæreudstyret rammer en sten eller noget andet, stoppes motoren, og udstyret og relaterede dele efterses for skader.

Når græs eller slyngplanter vikles rundt om udstyret, skal motoren og udstyret stoppes og planterne fjernes.

Standsning (Fig. 27)

Reducer motorhastigheden, kør i tomgang et par minutter og sluk

derefter på tændingskontakten.

ADVARSEL

Skæreudstyret kan forårsage skade, mens det forsætter med at snurre rundt, när motoren stoppes eller strømkontrollen frigøres. Når du slukker for enheden, skal du sikre dig, at skæreudstyret er standset, inden du sætter enheden ned.

Vedligeholdelse

VEDLIGEHOLDELSE, UDSKIFTNING ELLER REPARATION AF EMISSIONSKONTROLENHEDER OG -SYSTEMER KAN UDFÖRES AF ETHVERT MOTORREPARATIONSVÄRKSTED ELLER INDIVID.

Karburatorindstilling (Fig. 28)

ADVARSEL

Skæreudstyret kan dreje rundt under karburatorjusteringer.

ADVARSEL

Start aldrig motoren uden den komplette koblingsafdækning og rør monteret. Ellers kan koblingen løsne sig og forårsage personkvæstelser.

Brændstoff et blandes med luft i karburatoren. Når motoren testkøres på fabrikken, foretages der en grundlæggende justering af karburatoren. Det kan være nødvendigt med yderligere indstilling passende til klima og højde. Karburatoren har en indstillingsmulighed:

T = Indstillingsskrue for tomgang.

Tomgangsindstilling (T)

Kontroller, at luftfilteret er rent. Når tomgangen er korrekt, vil saveudstyret ikke rotere. Hvis det er nødvendigt med indstilling, luk (med uret) T-skruen med motoren i gang, til udstyret begynder at rotere. Du har nået den rette tomgang, når motoren kører glat i alle positioner vel under rpm, når saveudstyret begynder at rotere. Hvis skæreudstyret stadig roterer efter justering af tomgangshastigheden, så kontakt HITACHI-godkendt servicecenter.

BEMÆRK

Standardomdrejningstallet i tomgang er 2,800\~3,200 min ^-1 .

BEMÄRK

Nogle modeller, som sælges i områder med strenge regler for udstødningsemission, har ikke karburatorindstillinger for høj og lav hastighed. Sådanne indstillinger kan tillade, at motoren bruges ud over grænserne for deres emissions overholdelse. For disse modeller er tomgang den eneste karburatorindstilling.

For modeller, der er udstyret med lav og høj hastighedsjustering, er karburatorerne forudindstillet fra fabrikken. Mindre

indstillinger kan optimere ydelsen baseret på klima, højde osv. Drej aldrig indstillingsskruerne mere end 90 grader ad gangen, eftersom forkert indstilling kan beskadige motoren. Kontakt din HITACHI-godkendt servicecenter, hvis du ikke er fortrolig med den type indstillinger.

ADVARSEL

Når motoren er i tomgang må skæreudstyret under ingen omstændigheder rotere.

Luftfilter (Fig. 29)

• Funktionsfejl på karburator
• Startproblemer
• Reduceret motorydelse
• Unødvendigt slid på motordele
• Unormalt brændstoff orbrug

Rens luftfilteret dagligt eller oftere ved arbejde i særligt støvede områder.

Rengøring af luftfilteret

Fjern luftfilterets dæksel og filteret (1). Rens det i en varm sæbeopløsning. Kontroller, at filteret er tørt, inden du samler filteret igen. Et luftfilter, der været brugt i nogen tid, kan ikke rengøres fuldstændigt. Derfor skal det regelmæssigt udskiftes med et nyt. Et beskadiget filter skal altid udskiftes.

Brændstofffilter (Fig. 30)

Aftap alt brændstof fra brændstoftanken og træk brændstofffilterledningen fra tanken. Træk filterelementet ud af holdersamlingen og rens elementet i varmt vand med et rengøringsmiddel.

Rens det grundigt, indtil alle spor af rengøringsmiddel er fjernet. Klem forsigtigt, uden at vride, overskydende vand ud, og lad elementet lufttørre.

BEMÆRK

Hvis elementet er hårdt pga. støv og snavs, skal det udskiftes.

Tændrør (Fig. 31)

Tændrørets tilstand påvirkes af:

• Forkert karburatorindstilling
- Forkert brændstofblanding (for meget olie i benzinen)
- Et snavset luftfilter
• Vanskelige driftsforhold (f.eks. koldt vejr)

Disse faktorer forårsager afl ejringer på tændrørets elektroder, som kan resultere i funktionsfejl og startvanskeligheder. Hvis motoren har lav ydelse, er vanskelig at starte eller kører dårligt i tomgang, skal du altid først kontrollere tændrøret. Hvis tændrøret er snavset, skal det renses, og elektrodeafstanden måles. Juster om nødvendigt.

Den korrekte afstand er 0,6 mm. Tændrøret bør udskiftes efter ca. 100 driftstimer eller før, hvis elektroderne er slemt eroderede.

BEMÄRK

I nogle områder kræver lokal lovgivning brugen af et modstandstændrør for at undertrykke tændingssignaler. Hvis denne maskine oprindeligt var udstyret med modstandstændrør, så skal der bruges den samme type ved udskiftning.

Vinkelgearhus (Fig. 32)

Kontroller vinkelgearhusets eller vinkelgearets fedtniveau for ca. hver 50. driftstime ved at afmontere fedtpåfyldningsproppen på siden af vinkelgearhuset.

Hvis du ikke kan se noget fedt på gearenes sider, skal du fylde huset 3/4 med lithiumfedt af god kvalitet (baseret på universalfedt). Fyld ikke huset helt op.

Klinge (Fig. 33)

ADVARSEL

Brug beskyttelseshandsker, när du håndterer eller udfører vedligeholdelse på klingen.

• Brug en skarp klinge. Der er større risiko for, at en sløv klinge går fast eller forårsager klingetryk. Udskift fastspændingsmøtrikken, hvis den er beskadiget og vanskelig at spænde.
• Når du udskifter klinger, skal du anskaffe en af de klinger, der anbefales af HITACHI, med et klingehul på 25,4 mm.
• Når du monterer en savklinge (2), skal du altid vende den trykte side opad. Hvis du bruger en 3- eller 4-tandet klinge (1), kan den vendes begge veje.
• Brug den korrekte klinge til opgaven.
• Når du udskifter klinger, skal du anvende de korrekte værktøjer.
• Når skærene bliver sløve, skal du efterslibe eller file dem som vist på figuren. Forkert slibning kan medføre overdreven vibrering.
• Kassér klinger der er bøjede, skæve, revnede, i stykker eller på anden måde defekte.

BEMÄRK

Når du sliber klinger, er det vigtigt, at du bevarer klingens oprindelige radiusform nederst i fortandingen for at undgå, at klingen revner.

Nedenfor finder du nogle generelle instruktioner for vedligeholdelse. Kontakt HITACHI-godkendt servicecenter for yderligere information.

• Rens enheden udvendigt.
• Kontroller, at selen er intakt.
• Kontroller klingeafskærmningen for skader eller revner. Udskift afskærmningen i tilfælde af stød eller revner.
• Kontroller, at skæreudstyret er ordentligt centreret, skarpt og uden revner. Et skæreudstyr, der ikke sidder lige i midten, orårsager kraftige vibrationer, der kan skade enheden.

• Kontroller, at skæreudstyrets møtrik er tilstrækkeligt spændt.

• Kontroller, at klingetransportskærmen er ubeskadiget, og at den kan monteres sikkert.

• Kontroller, at møtrikker og skruer er spændt tilstrækkeligt.

• Kontroller starteren, især remmen.
• Rens tændrøret udvendigt.
• Fjern tændrøret og kontroller elektrodeafstanden. Juster den til 0,6 mm eller udskift tændrøret.
• Kontroller, at luftindtaget på starteren ikke er tilstoppet.
• Kontrollér, at vinkelgearhuset er fyldt 3/4 med fedt.
• Rens luftfilteret.

• Skyl brændstoftanken med benzin og rens brændstofffilter.
• Rens karburatoren udvendigt og pladsen omkring den.

Kvartalsvis vedligeholdelse

• Rens køleribberne på cylinderen.
• Rens blæseren og pladsen omkring den.
• Rens lydpotten for kul.

FORSIGTIG

Rengøring af cylinderribber, blæser og lydpotte skal altid udføres af et HITACHI-godkendt servicecenter.

Forklaring av symboler

Hvis gresstrimmeren har en merkelapp for hvor håndtaket skal plasseres, følg henvisningen.

Vernedekslet kan allerede være montert på girkassen på enkelte modeller.

Hvis du bruker et trimmerhode med en todelt knivbeskytter, skal forlengelsesstykket festes til knivbeskytteren. (Fig. 13)

MERK

Når forlengelsesstykket festes til knivbeskytteren, må den skarpe kantbegrenseren fjernes fra knivbeskytteren (hvis montert).

MERK

Hvis drivakselrøret på gresstrimmeren er utstyrt med et merke som viser hvor knivbeskytteren skal monteres, følg anvisningen.

MERK

Trykk på hurtigutløsningsknappen eller trekk i nødstoppsnoren (hvis montert) ved eventuelle nødstilfeller. (Fig. 25)

ADVARSEL

Hvis filterelementet er hardt pga. smuss, må det skiftes ut.

Tennplugg (Fig. 31)

Ha på deg vernehansker när du håndterer eller vedlikeholder kniven.

- Kontroller at luftinntaket ved startanordningen ikke er tett.
