BRUGSANVISNING CWPIR CHAMBERLAIN

Oversigt

Den trådløse alarmføler er en passiv infrarød (PIR) bevægelsessensor, der registrerer bevægelser fra mennesker og køretøjer, mens den tillader små dyr at passere uden at blive registreret. Hver sensor har sit eget unikke ID for en sikker radiolink. Basestationen (medfølger ikke) kan lære signalerne fra op til 8 sensorer. Basestationen giver et enkelt bip for den første sensor, der programmeres, et dobbelt bip for den anden, og så videre. Derudover kan flere basestationer arbejde med den samme sensor for at lyde forskellige steder.

Kartonindhold

Passiv infrarød (PIR) Bevægelsessensor

MonteringspladeSol-/regnafskærmning

Montering og programmering

1 Fastgør PIR-bevægelsessensorens boks til monteringspladen med den store sølvskrue. Spænd skruen, indtil PIR-bevægelsessensoren bliver siddende, når den flyttes. 2 Installer 4 AA alkaliske batterier. (Lithium-batterier anbefales til koldere miljøer.) LED-lampen blinker.

KONTAKTINDSTILLINGER

KONTAKT #1:

OFF 15 Feet (4.5 m) Detection Range

ON 30 Feet (9.1 m) Detection Range(Default)

KONTAKT #2:

OFF	Low	Sensitivity
ON	High	Sensitivity (Default)

BEMÆRK: For at undgå uønsket registrering af små dyr skal kontakt #2 flyttes til OFF.

3 A Sørg for, at basestationen og PIR-bevægelsessensoren er tæt på hinanden. Tryk og slip læreknappen på basestationen. Der lyder et bip.

B Inden for 60 sekunder skal du trykke på læreknappen på indersiden af PIR-bevægelsessensoren. LED-lampen tændes, og basestationen summer.

4 Indsæt batteripakken med siden væk fra kredsløbskortet, og fastgør låget med de mindste skruer (medfølger).

BEMÆRK: Sørg for, at batterierne ikke rører kredsløbskortet, og at antennen og batteriledningerne ikke klemmes.

5 Test PIR-bevægelsessensoren ved at vinke med hånden foran sensoren. LED-lyset skal blinke, og basestationen summer et antal gange, som angiver, hvilken sensor der er aktiveret.

INSTALLATION AF PIR-BEVÆGELSESSENSOR

6

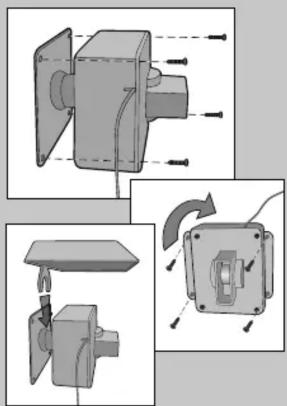

Montér PIR-bevægelsessensoren vandret på en fast overflade 3-5 fod (1-1,5 m) over jorden og inden for 1/2 mile (0,8 km) fra basestationen (drej sensoren for at få adgang til skruehullerne). Enheden skal kunne drejes efter behov.

Fastgør sol-/regnskærmen.

BEMÆRK: Hold PIR-bevægelsessensorens antenne væk fra metalgenstande. Montér ikke PIR-bevægelsessensoren i direkte sollys, i nærheden af bevægelige trægrene eller i vejen for et sprinkleranlæg.

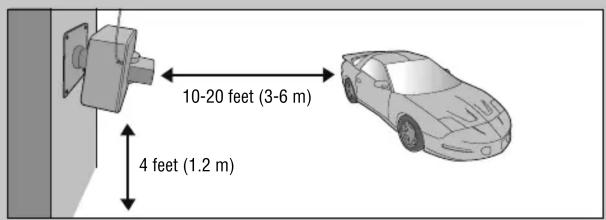

Installation af køretøjsalarm: Til biler er den bedste monteringsposition ca. 4 fod (1,2 m) høj, 10-20 fod (3-6 m) tilbage og vinklet, så den kan se bagenden af bilen efter at have passeret sensoren.

Fejlfinding

PIR-bevægelsessensoren lyser, men basestationen reagerer ikke.

PIR-bevægelsessensoren skal programmeres til basestationen (se trin 3). Sørg for, at basestationen er tændt, og at lydstyrken er skruet op.

PIR-bevægelsessensoren registrerer kun bevægelse noget af tiden.

Sørg for, at PIR-bevægelsessensoren er indstillet til høj følsomhed (se trin 2). For at registrere biler er det bedst at montere PIR-bevægelsessensoren i højde med bilens motor og have den 10-20 fod (3-6 m) fra vejen. Drej sensoren efter behov.

Alarmen giver falske alarmer.

Kontroller for bevægelige trægrene eller insekter i sensorvinduet. PIR-bevægelsessensoren kan også udløses af lys, der skinner direkte ind i sensorvinduet, f.eks. reflekteret sollys, eller bevægelse foran en lyskilde.

Det er muligt, at der er opbygget kondens på sensoren. Tør kondensen af PIR-bevægelsessensoren med en vatpind. Lad den stå indendørs i et par timer, åben for luften, uden batterier, og den skulle rette sig selv.

Kontroller sensorafbryderne på PIR-bevægelsessensoren. Se afbryderindstillingerne.

Basestationen bipper hvert 30. minut.

Batterierne i basestationen eller PIR-bevægelsessensoren(e) er svage. Udskift de 4 AA-batterier. Kontroller PIR-bevægelsessensoren(e), hvis LED'en lyser på alle PIR-bevægelsessensorer, så skift batterierne i basestationen.

Alarmen opnår ikke den forventede transmissionsrækkevidde.

Hold begge antenner lodrette, og hold PIR-bevægelsessensorens antenne væk fra træer og metalgenstande. Sørg for, at basestationen er i så klar sigtlinje til PIR-bevægelsessensoren som muligt. Jo færre objekter mellem enhederne, desto længere rækkevidde.

BEMÆRK: Producenten er ikke ansvarlig for radio- eller tv-interferens forårsaget af uautoriserede ændringer af dette udstyr. Ændringer eller modifikationer, der ikke er udtrykkeligt godkendt af producenten, kan ugyldiggøre brugerens ret til at betjene udstyret.

BEMÆRKNING: For at overholde FCC- og/eller Industry Canada-reglerne (IC) er justering eller ændringer af denne modtager og/eller sender forbudt, undtagen for ændring af kodeindstillingen eller udskiftning af batteriet. DER ER INGEN ANDRE BRUGERREPARERBARE DELE. Testet til at overholde FCC-standarder TIL HJEMME- ELLER KONTORBRUG. Drift er underlagt følgende to betingelser: (1) denne enhed må ikke forårsage skadelig interferens, og (2) denne enhed skal acceptere enhver modtaget interferens, herunder interferens, der kan forårsage uønsket drift.

FOR TEKNISK SUPPORT RING TIL VORES GRATIS NUMMER:

1-800-528-9131

www.chamberlain-DIY.com
