BRUGSANVISNING S-LS-98 Stamos

Parameterværdi	Parameterværdi
Produktnavn	LABORATORIE STR∅MFORSYNING
Model	S-LS-97	S-LS-98	S-LS-99
Forsyningsspænding [V~] /Frekvens [Hz]	230/50
Nominel effekt [W]	150	90	300
SpændingsreguleringsområdeDC [V]	0-30 0-30	0-30
Aktuelt reguleringsområdefor strømstyrke [A]	0-5 0-3 0-10
Arbejdsstabiliseringskoefficient	CV ≤0,3%,CC ≤ 0,3%
Arbejdsstabiliseringskoefficient under belastning(FS – fuld rækkevidde)	CV ≤0,5%,CC ≤ 0,3%
Slag	CV ≤0,3% mV r.m.s.CC ≤ 0,3% mA r.m.s.
Opløsning	±0,3%FS± 1digital
Sikkerhed	OCP, OVP, OTP
Omgivelsestemperatur [°C]/ Relativ luftfugtighed [%]under brug	-10÷40 / < 80
Omgivelsestemperatur [°C]/ Relativ luftfugtighed [%]under opbevaring	20÷80 / < 70
IP -kapslingsklasse	IP20
Dimensioner [Bredde xDybde x Højde; mm]	290x130x150
Vægt [kg]	2

1. Generel beskrivelse

Denne betjeningsvejledning er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS BETJENINGSVEJLEDNINGEN OMHYGGELIGT INDEN DU STARTER MED AT ARBEJDE MED APPARATET

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten. Apparatet er designet og bygget på en sådan måde, at risikoen for støjemission begrænses til det laveste niveau.

Symbolbeskrivelse

	Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
	Læs betjeningsvejledningen inden brug.
	Produktet er genanvendeligt.
	OBS! eller ADVARSEL! eller HUSK! beskriver en given situation (generelt advarselsskilt.)
	OBS! Advarsel mod elektrisk stød!
	Kun til indendørs brug.

OBS! Illustrationerne i denne betjeningsvejledning er kun til reference og kan i nogle detaljer afvige fra det faktiske produkt.

Den originale version af betjeningsvejledningen er på tysk. De andre sprogversioner er oversættelser fra tysk.

2. Brugssikkerhed

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner.

Manglende overholdelse af advarslerne og instruktionerne kan resultere i elektrisk stød, brand og/eller alvorlig personskade eller død.

Udtrykket "apparat" eller "produkt" i advarslerne og betjeningsvejledningen refererer til .

2.1. Elektrisk sikkerhed

a) Apparatets stik skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Originale stik og passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordede dele såsom rør, radiatorer, ovne og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet og i kontakt med udstyr, der udsættes for direkte regn, våde overflader og arbejder i fugtige omgivelser. Vand, der kommer ind i apparatet, øger risikoen for skader og elektrisk stød.
c) Rør ikke ved apparatet med våde eller fugtige hænder.
d) Brug ikke strømkablet på en ukorrekt måde. Brug den aldrig til at bære apparatet eller til at fjerne stikket fra stikkontakten. Hold ledningen væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Hvis det er uundgåeligt at bruge apparatet i et fugtigt miljø, skal der bruges en reststrømsenhed (RCD). Brug af en RCD reducerer risikoen for elektrisk stød.
f) Det er forbudt at bruge apparatet, hvis netledningen er beskadiget eller viser synlige tegn på slid. En beskadiget strømforsyningsledning bør udskiftes af en autoriseret elektriker eller producentens kundeservice.
g) For at undgå elektrisk stød må netledningen, stikket eller apparatet ikke nedsænkes i vand eller anden væske. Brug ikke apparatet på våde overflader.
h) OBS – LIVSFARE! Apparatet må aldrig nedsænkes i vand eller andre væsker under rengøring.
i) Brug ikke apparatet i lokaler med meget høj luftfugtighed / i umiddelbar nærhed af vandtanke!

2.2. Sikkerhed på arbejdspladsen

a) Oprethold orden på arbejdspladsen og god belysning. Uorden eller dårlig belysning kan føre til ulykker. Vær fremadrettet, se hvad du laver, og brug sund fornuft, när du bruger dette udstyr.
b) Apparatet må ikke bruges i eksplosionsfarlige atmosfærer, f.eks. i nærheden af brandfarlige væsker, gasser eller støv.
c) I tilfælde af skader eller uregelmæssigheder i apparatets betjening skal du straks slukke for det og rapportere det til en autoriseret person.
d) Hvis du er i tvivl om apparatet fungerer korrekt, skal du kontakte producentens kundeservice.
e) Reparationer af apparatet må kun udføres af producentens kundeservice. Foretag ikke reparationer selv!
f) I tilfælde af ild eller brand under apparatets drift skal du kun bruge tørpulverslukkere eller kuldioxid (CO2) ildslukkere til at slukke ilden.
g) Ingen børn eller uautoriserede personer må opholde sig på arbejdspladsen. (Uopmærksomhed kan resultere i tab af kontrol over udstyret.)
h) Sikkerhedsmærkaterne bør kontrolleres regelmæssigt. Hvis klistermærkerne er ulæselige, skal de udskiftes.
i) Gem betjeningsvejledningen til senere brug. Hvis apparatet videregives til tredjemand, skal betjeningsvejledningen også afleveres sammen med apparatet.
j) Emballageelementer og små samleelementer bør opbevares utilgængeligt for børn.
k) Hold apparatet væk fra børn og kæledyr.
I) Når du bruger dette apparat sammen med andre enheder, skal du også overholde de andre betjeningsvejledninger.

Husk! beskyt børn og andre omkringstående, mens du betjener apparatet.

2.3. Personlig sikkerhed

a) Det er forbudt at betjene apparatet i en tilstand af træthed, sygdom, alkoholpåvirkning, brug af stoffer eller lægemidler, der i væsentlig grad begrænser evnen til at betjene apparatet.

b) Apparatet er ikke beregnet til at blive brugt af mennesker (herunder børn) med nedsatte mentale, sensoriske og mentale funktioner eller uden tilstrækkelig

a) Det er forbudt at betjene apparatet i en tilstand af træthed, sygdom, alkoholpåvirkning, brug af stoffer eller lægemidler, der i væsentlig grad begrænser evnen til at betjene apparatet. b) Apparatet er ikke beregnet til at blive brugt af mennesker (herunder børn) med nedsatte mentale, sensoriske og mentale funktioner eller uden tilstrækkelig

erfaring og / eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed eller har modtaget instruktioner vedrørende betjening af apparatet.

c) Enheden kan betjenes af fysisk egnede personer, som er i stand til at betjene apparatet og som er blevet uddannet i miljø og sikkerhed.
d) Vær forsigtig og brug sund fornuft, når du betjener apparatet. Et øjebliks uopmærksomhed under betjening af apparatet kan medføre alvorlig personskade.
e) Apparatet er ikke et legetøj. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.

2.4. Sikker brug af apparatet

a) Overbelast ikke apparatet. Brug værktøjer, der er egnede til applikationen. Korrekt valgt apparat udfører bedre og sikrere arbejde, som den er designet til.
b) Brug ikke apparatet, hvis ON/OFF-kontakten ikke fungerer korrekt (den kan ikke tænde eller slukke apparatet). Apparater, der ikke kan styres med kontakten er farlige, må ikke fungere og skal repareres.
c) Afbryd apparatet fra strømforsyningen, før justeringer, rengøring og vedligeholdelse udføres. Denne forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
d) Opbevar inaktive apparater uden for børns rækkevidde og personer, der ikke kender enheden eller denne betjeningsvejledning. Apparaterne er farlige i hænderne på uerfarne brugere.
e) Hold apparatet i god teknisk stand. Kontroller, at der ikke er generelle skader eller fejl i forbindelse med bevægelige dele (revner i dele og komponenter eller andre forhold, der kan påvirke sikker drift af apparatet). I tilfælde af fejl skal apparatet repareres før brug.
f) Reparation og vedligeholdelse af apparater bør udføres af kvalificerede personer, der kun bruger originale reservedele. Dette vil sikre sikker brug.
g) For at sikre apparatets konstruerede driftsintegritet må du ikke fjerne fabriksinstallerede dæksler eller fjerne skruer.
h) Det er forbudt at flytte, transportere eller rotere apparatet under drift.
i) Efterlad ikke apparatet uden opsyn, når det er tændt.
j) Rengør apparatet regelmæssigt for at forhindre permanent bundfældning af snavs.
k) Apparatet er ikke et legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen.
I) Det er forbudt at forstyrre konstruktionen af apparatet for at ændre dets parametre eller konstruktion.
m) Hold apparatet væk fra varmekilder og ild.

n) Apparatets ventilationsåbninger må ikke blokeres!
o) Det er forbudt at bruge strømforsyningen under fuld belastning i længere tid, da dette kan beskadige enheden.
p) Strømforsyningens udgangsspænding bør ikke overstige indgangsspændingen på den strømforsynede enhed. For høj spænding kan beskadige den strømforsynede enhed.
q) Før du ændrer UPS-driftstilstanden, skal du først afbryde de tilsluttede kabler til den eksterne belastning.
r) Hvis apparatet kører med en induktiv belastning såsom magnetspoler, jævnstrømsmotorer, stepmotorer osv., skal du sørge for at ændre spændingen/strømmen langsomt. Tænd eller sluk ALDRIG strømmen med en induktiv belastning tilsluttet.
s) Tænd eller sluk ikke for strømforsyningen, mens den er tilsluttet en belastning.
t) Kortslut ikke de kabler, der er tilsluttet spændingen.
u) Sørg for, at indgangsspændingen stemmer overens med indstillingen af indgangsspændingsvælgeren, ellers vil det medføre, at strømforsyningen fejler eller endda beskadiger den.

OBS! På trods af at apparatet er designet til at være sikker, har tilstrækkelige beskyttelsesmidler og på trods af brugen af yderligere brugersikkerhedselementer, er der stadig en lille risiko for uheld eller personskade, mens du arbejder med apparatet. Det anbefales at udvise forsigtighed og sund fornuft, når du bruger det.

3. Brugsregler

Apparatet er designet til at forsyne eksterne apparater med jævnstrøm med en specificeret spænding.

Brugeren er ansvarlig for enhver skade, der skyldes brug i modstrid med den tilsigtede anvendelse.

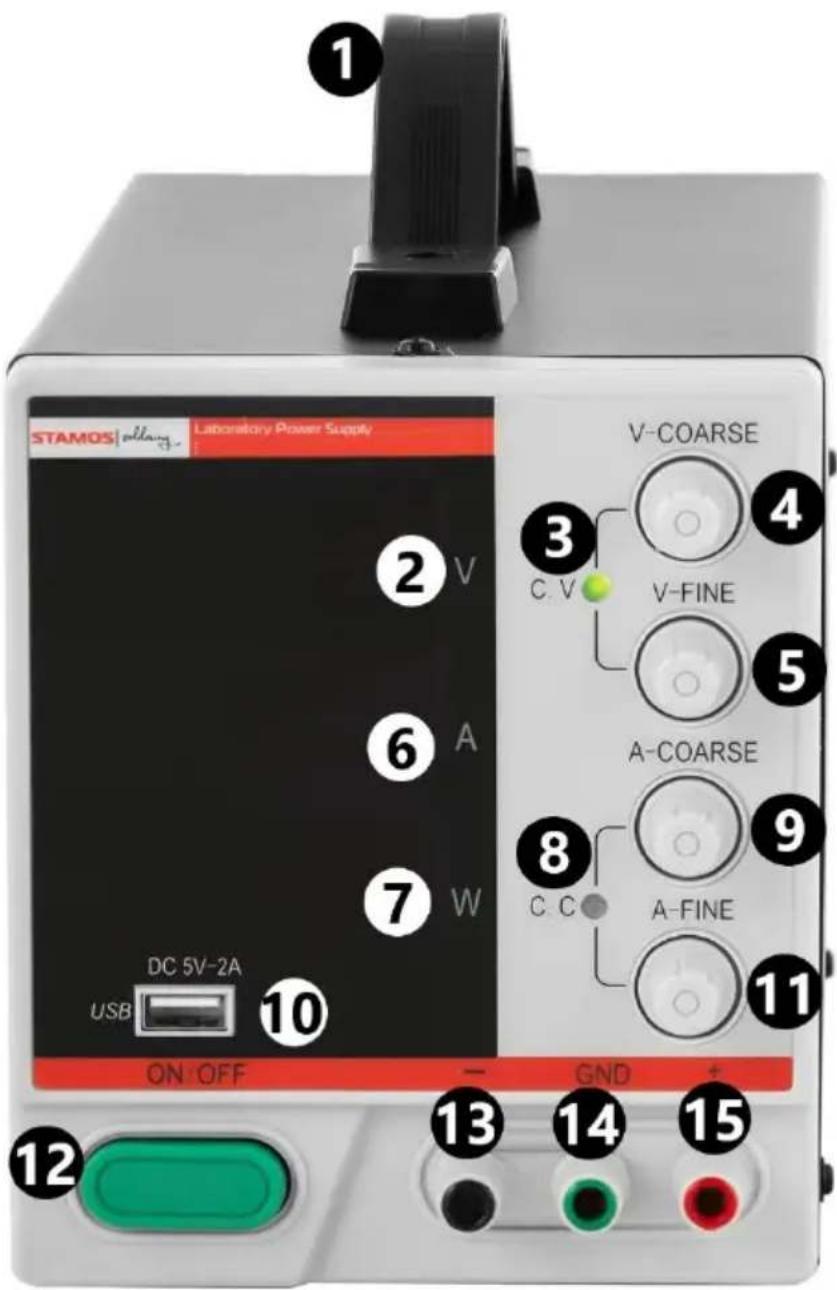

3.1. Beskrivelse af apparatet

STAMOS | allang Laboratory Power Supply ① ② V ⑥ A ⑦ W DC 5V-2A USB ⑩ ON OFF V-COARSE ③ C. V V-FINE ④ ⑤ A-COARSE ⑧ C. C A-FINE ⑨ ⑪ GND ⑬ ⑬

Importer: expundo Pública sp. 24.0. sp. k. ul. 90wv Mulelin-tertowacryta 7, 66-002 Zielona Góra | Poland, EU Product Name: Laboratory Power Supply Model: Output: Input: 230V~/50K: Power: Production Year: Serial Number: CE 16 17 22V 18 19

1. Håndtag
2. Udgangsspændingsværdi display
3. Lampe - indikator for drift i stabiliseringstilstanden af spændingen ved udgangen
4. Grov spændingsjusteringsknap
5. Præcis spændingsjusteringsknap
6. Strømværdi display
7. Visning af udgangseffektværdien
8. Kontrollampe - indikator for drift i stabiliseringstilstanden af den aktuelle intensitet ved udgangen
9. Grov strømintensitetsjusteringsknap
10. USB 5VDC 2A udgang
11. Præcis strømintensitetsjusteringsknap
12. Tænd/slukknap slukker for apparatet
13. Udgangsterminal med negativ polaritet
14. Udgangsterminal - jord
15. Positiv polaritet (+) udgangsstik

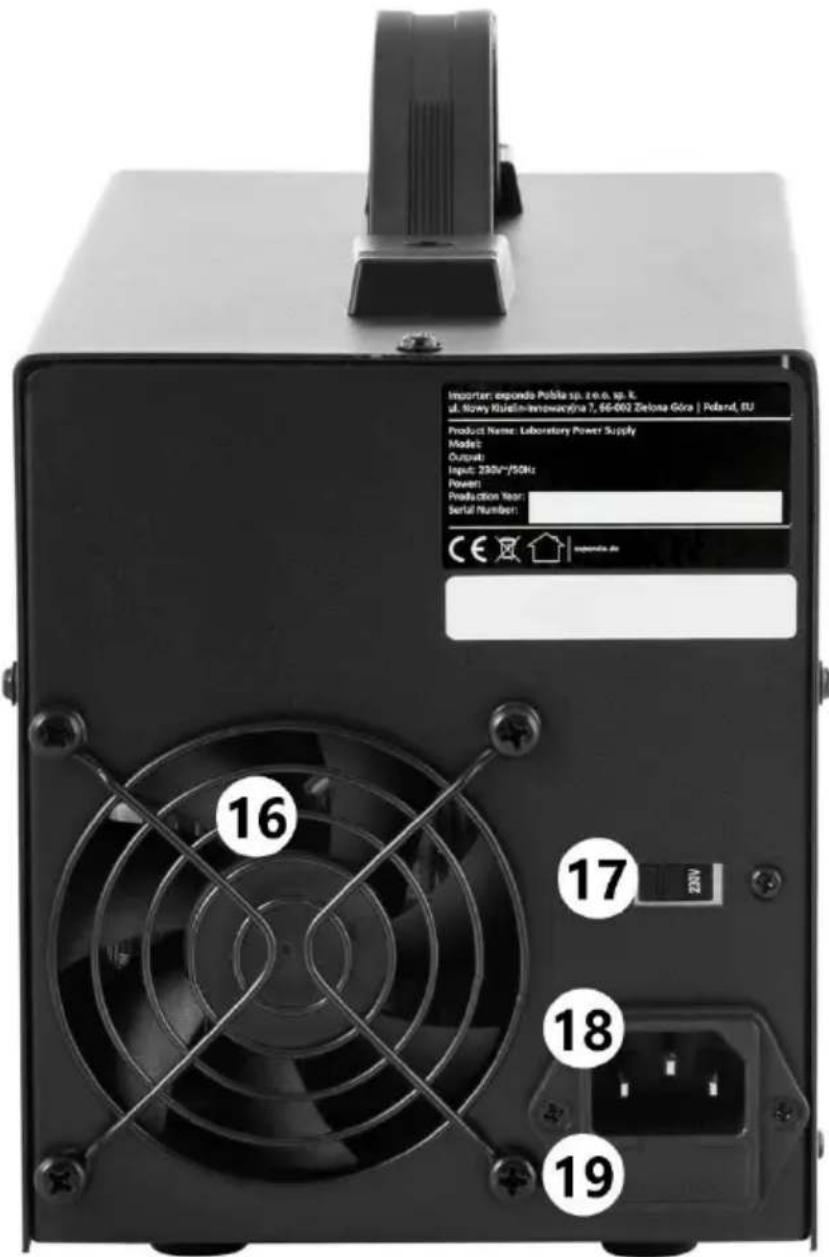

16. Ventilator
17. Indgangsspændingsafbryder 110/230V
18. Stikkontakt til strømtilslutning
19. Sikringsstik

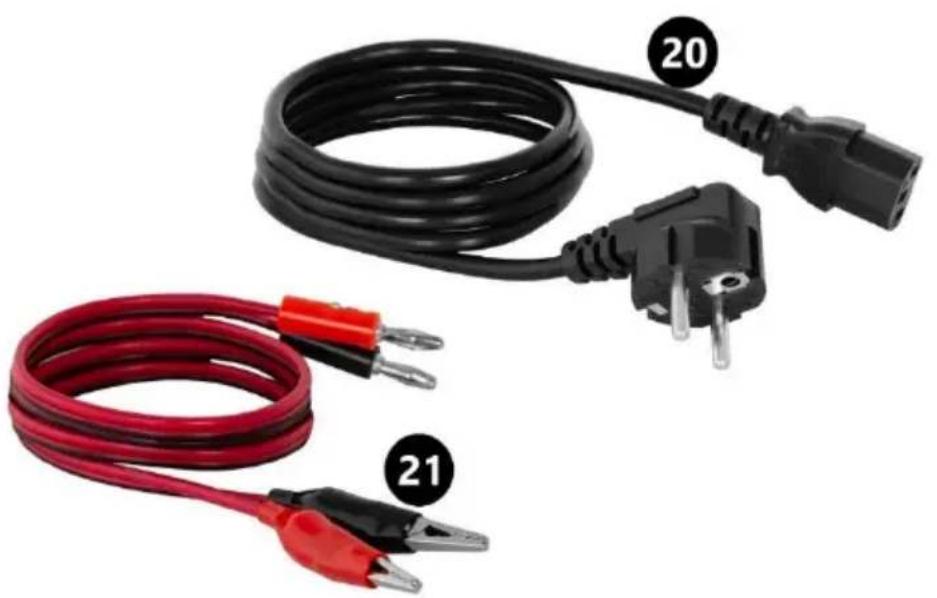

20. Strømkabel
21. Tilslutningskabler

3.2. Forberedelse til arbejde

Omgivelsestemperaturen må ikke overstige 40°C, og luftfugtigheden må ikke overstige 85%. Apparatet skal placeres på en måde, der sikrer god luftcirkulation.

Der skal opretholdes en afstand på mindst 10 cm fra apparatets væg. Hold apparatet væk fra varme overflader. Apparatet skal altid bruges på en jævn, stabil, ren, brandsikker og tør overflade og uden for rækkevidde af børn og mennesker med nedsatte mentale, sensoriske og mentale funktioner. Apparatet skal placeres på en sådan måde, at netstikket når som helst kan nås. Sørg for, at strømforsyningen til apparatet svarer til de data, der er angivet på typeskiltet!

3.3. Arbejde med apparatet

1. Sæt netledningens stik (20) i stikket (18) på bagsiden af apparatet. Hvis strømkildens spænding er i intervallet 99-121V, skal du indstille kontakten (17) til 110V-positionen, när spændingen er i intervallet 198-242V, indstilles kontakten (17) til 230V-positionen.

2. Tænd for apparatet ved at trykke på tænd/sluk-knappen (13). Apparatets display tændes.

3. Gør dig bekendt med parametrene for strømforsyningen tilsluttet den eksterne belastningsstrømforsyning.

4. Indstil udgangsparametrene afhængigt af den valgte driftstilstand

a) Konstant spændingsværdi (CV-tilstand, eng. Constant Voltage)
- Drej de grove (9) og fine (11) strømjusteringsknapper med uret til den maksimale værdi. Brug kontrolknapperne (4) og (5) til at indstille den foretrukne værdi for udgangsspændingen.
- Tilslut den eksterne belastning, vær særlig opmærksom på den korrekte forbindelse af ledningerne (polaritet) til udgangsterminalerne.
- I denne driftstilstand udsender enheden en konstant, indstillet spændingsværdi, mens den aktuelle værdi varierer med den tilsluttede belastning. Kontrollampen C.V (3) er tændt, når tilstanden er aktiv.

b) Konstant spændingsværdi (CV-tilstand, eng. Constant Current)

- Brug knapperne (4) og (5) til at indstille den foretrukne spændingsværdi. Indstil strømstyrken til minimumsværdien ved at dreje knapperne (9) og (11) mod uret til maksimum.

- Tilslut den eksterne belastning, vær særlig opmærksom på den korrekte forbindelse af ledningerne (polaritet) til udgangsterminalerne.

- Indstil den foretrukne strømværdi ved at dreje knapperne (9) og (11) med uret.

- I denne driftstilstand udsender enheden en konstant, indstillet spændingsværdi, mens den aktuelle værdi varierer med den tilsluttede belastning. Kontrollampen C.V (8) er tændt, når tilstanden er aktiv.

1. Overbelastningsbeskyttelse

I tilfælde af aktivering af beskyttelsen skal du afbryde enheden fra strømforsyningen, køle den ned og fjerne årsagen til dens udløsning.

Apparatet kan genstartes.

1. Sluk for apparatet ved hjælp af knappen (13), afbryd den eksterne belastning og afbryd apparatets stik fra strømforsyningen.

OBS: Det er forbudt at tænde for apparatet med en modtageenhed forbundet til udgangsterminalerne.

a) Tag stikket ud hvis apparatet ikke længere bruges og før hver rengøring.
b) Brug kun ikke-ætsende midler til at rengøre overfladen.
c) Alle dele skal tørres grundigt efter hver rengøring og før apparatet genbruges.
d) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.
e) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.
f) Sørg for, at der ikke kan trænge vand ind gennem ventilationsåbningerne i huset.
g) Ventilationsåbningerne skal rengøres med en børste og trykluft.
h) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.
i) For at beskytte mod brand, udskift kun sikringen med den specificerede type og klasse.

Udskiftning af sikringen

OBS! Sikringen bør udskiftes af en specialist.

1. Afbryd apparatet fra strømforsyningen.
2. 2) Afbryd strømkablet, og åbn sikringsholderen.
3. 3) Udskift sikringen med en ny med samme parametre.
4. 4) Monter sikringsholderen igen.

OBS! For at undgå at beskadige sikringsstikket må du ikke bruge overdreven kraft til at fjerne og installere sikringsholderen.

BORTSKAFFELSE AF BRUGTE UDSTYR

Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald ved slutningen af dets levetid, men skal bringes til et indsamlingssted for genbrug af elektriske og elektroniske apparater. Dette er angivet med symbolet på produktet, brugsvejledningen eller emballagen. Materialerne, der bruges i

apparatet kan genbruges i overensstemmelse med deres mærkning. Takket være genbrug, brug af materialer eller andre former for genbrug af brugte enheder yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Lokal administration giver dig oplysninger om det relevante punkt til bortskaffelse af brugte enheder.
