BRUGSANVISNING PLV 1800 A1 PARKSIDE

Elektrisk vertikalskærer/plænelufter

Oversættelse af den originale driftsvejledning

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

DK Oversættelse af den originale driftsvejledning Side 182

A 1 2 3 15 14 13 12 11 10 16 17 4 5 4 6 6a 6 7 8 9 PARKSIDE

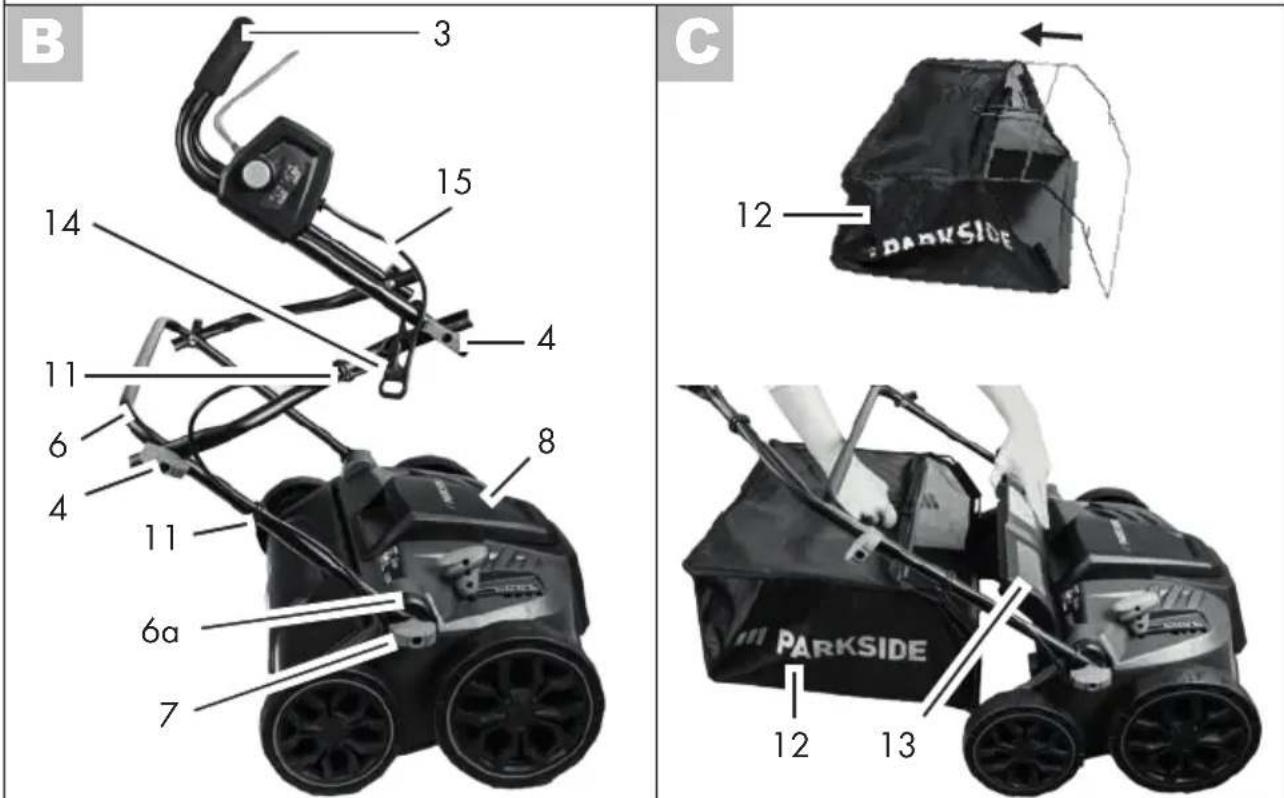

B 3 15 14 4 11 6 8 4 11 6a 7 C 12 PARKSIDE 12 13

Inhalt

Einleitung......4

Bestimmungsgemäße

Verwendung......4

Funktionsbeskrivelse 183

Oversigt....183

Tekniske data 183

Sikkerhedsinformationer......184

Billedtegnivejledningen 184

Symboler på maskinen ....184

Særlige sikkerhedsanvisninger .....185

Restrisici....190

Monteringsvejledning......191

Montering af styrrør......191

Montering/tømning af opsamlingsposen ....191

Betjening 191

Indstilling af arbejdspositioner ......191

Tænd/sluk....192

Arbejde med produktet 192

Transport......193

Udskiftning af valsen 194

Opbevaring 194

Bortskaffelse/ miljøbeskyttelse......194

Garanti....194

Reparations-service......196

Service-Center....196

Importør 196

Reservedele/Tilbehør ......196

Fejlsøgning ......197

Oversættelse af den originale

CE-konformitetserklæring......208

Eksplosionstegning ......209

Introduktion

Hjertelig tillykke med købet af dit nye apparat. Du har besluttet dig for et produkt af højeste kvalitet. Dette apparats kvalitet blev kontrolleret under produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funktionsevne garanteret.

Betjeningsvejledningen er bestanddel af dette produkt. Den indeholder vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet fortrolig med alle betjenings- og sikkerhedsinformationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejledningen godt og lad alle dokumenter følge med ved videregivelse af produktet til tredje.

Anvendelsesformål

Produktet er kun beregnet til privat brug:

- som plænelufter til fjernelse af filt (bestående af blade, mos eller ukrudt) mellem græsstråene og til indsamling af blade og planterester.

- som vertikalskærer til bearbejdning af grønne områder og regenerering af plæne- og græsarealer.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne vejledning, kan medføre skader på maskinen og udgøre en alvorlig fare for brugeren.

Maskinen må kun anvendes af voksne. Tillad aldrig, at maskinen anvendes af andre personer, der ikke er fortrolige med disse anvisninger, eller børn. Lokalt gældende forskrifter fastsætter muligvis en mini-mumsalder for brugeren.

Det er forbudt at anvende produktet i regnvejr eller fugtige omgivelser.

Brugeren er ansvarlig for ulykker eller skader

på andre mennesker eller deres ejendele. Producenten påtager sig intet ansvar for skader, der forårsages på grund af ukorrekt brug eller forkert betjening. Dette apparat er ikke egnet til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien.

Generel beskrivelse

Illustrationerne finder du på de forreste og bagerste foldesider.

Leveringsomfang

Tag forsigtigt produktet ud af emballagen, og kontrollér, om de efterfølgende dele er komplette:

• Produktkabinet med vertikalskærevalse og stødbeskyttelse
• Ventilationsvalse
• ∅verste gribestang
• Nederste stang
  • 2 mellemstænger
• Pose med stænger
• Strømkabel-trækaflastning
• 2 kabelklemmer
  • 4 vingemøtrikker
  2 vingeskruer
  4 skruer
  6 underlagsskiver
  2 forbindelseshætter
  • Vægholder
• Betjeningsvejledning

Funktionsbeskrivelse

Den elektriske vertikalskærer/plænelufter har to arbejdsvalser, som er lette at udskifte: en ventilationsvalse af hård plast med lodret roterende fjedergafler og en vertikalskærevalse med lodrette knive.

Produktet er udstyret med et plastkabinet af høj kvalitet med pose og en holdestang med klapfunktion.

Betjeningsdelenes funktion forklares i de efterfølgende beskrivelser.

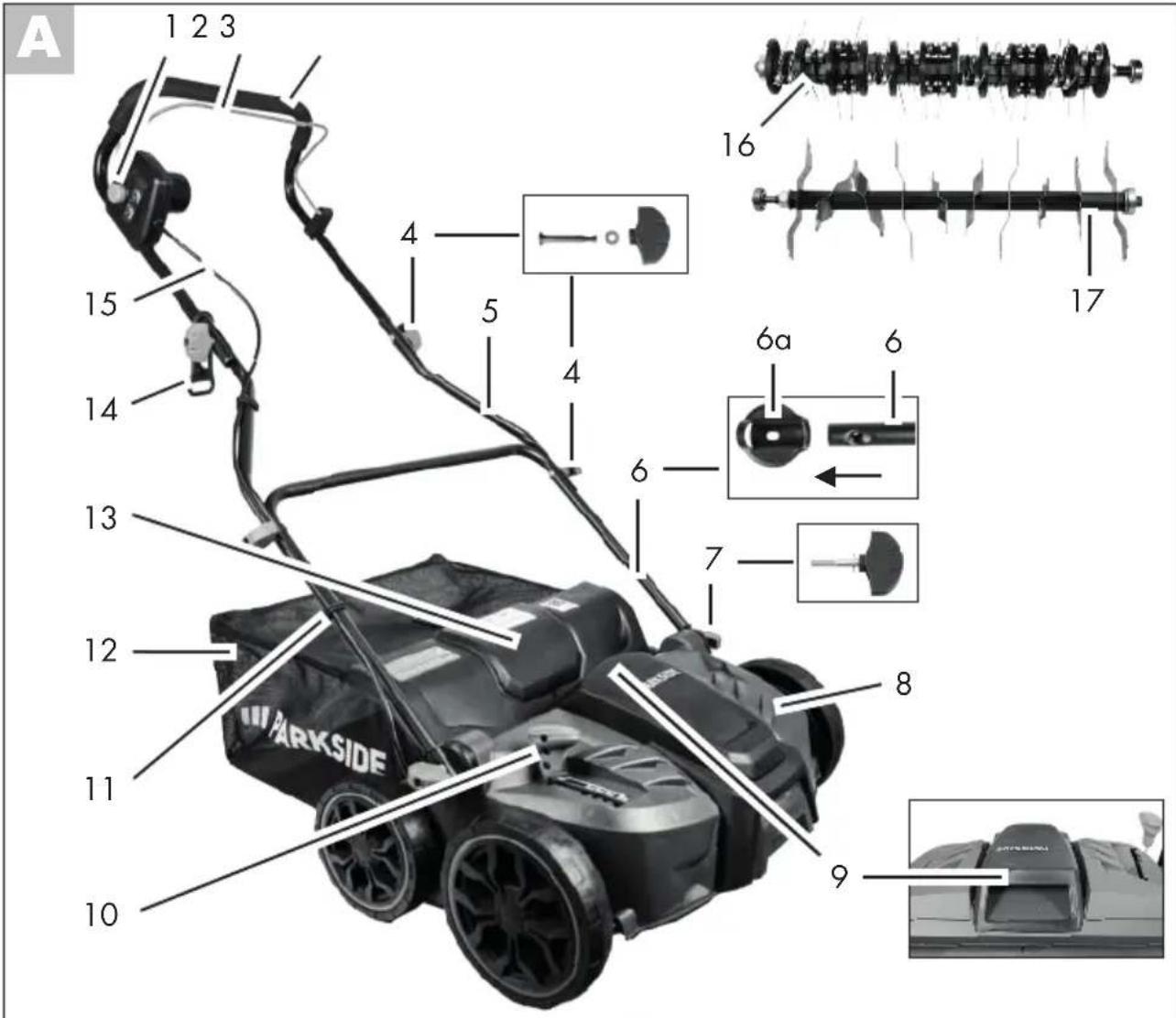

Oversigt

A 1 Elektronisk startspærre
2 Starthåndtag
3 ∅verste gribestang
4 Vingemøtrikker, skruer og underlagsskiver til fastgørelse af styrestang
5 Mellemstænger
6 Nederste stang
6a Forbindelseshætter
7 Vingeskruer og underlagsskiver til fastgørelse af styrestang
8 Kabinet
9 Bærehåndtag
10 Håndtag til dybdeindstilling
11 Kabelklemme
12 Opsamlingspose
13 Klap til stødbeskyttelse
14 Strømkabel-trækaflastning
15 Kabel
16 Ventilationsvalse med fjedergafler
17 Vertikalskærevalse med kniv

D 18 Stikdåse

E 19 Vingeskrue til valsefastgøring

20 Sekskantholder valse

G 21 Vægholder

22 Skruer, vægholder

E 23 Lejefastgørelse

Tekniske data

El-vertikalskærer/ plænelufter ....PLV 1800 A1

Motorens elektriske forbrug P..... 1800 W Netspænding

Værktøjets arbejdsomdrejningstal (n _0 ).... 3600 min ^-1

Valsens brede....37 cm

Dybdeindstilling .... 5-x (-3/-6/-9/-12 mm + transportstilling 10 mm)

Opsamlingsposens volumen .....50 l

Vægt (inkl tilbehør) ...... ca.9 kg

Lydtryksniveau (L_pA) 88,6 dB, K_pA = 3 dB

Lydeffektniveau (LWA) målt......96,5dB,K WA = 3 dB garanteret ......98 dB

Vibration på håndtaget (a_h) ....1,107 m/s ^2 , K=1,5 m/s ^2

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

Den anførte svingningsemissionsværdi blev målt iht. en standardiseret prøvemetode og kan anvendes til sammenligning af et el-værktøj med et andet. Den anførte svingningsemissionsværdi kan også anvendes til en indledende vurdering af afbrydelsen.

Advarsel:

Svingningsemissionsværdien kan adskille sig fra den angivne værdi under brugen af el-værktøjet, afhængig af den måde som værktøjet bruges på.

Forsøg at holde belastningen så lav som mulig pga. vibrationer. En måde at reducere vibrationsbelastningen på kan være at bære handsker ved brug af værktøjet og begrænse den tid, man arbejder med værktøjet. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket og tider, hvor det ganske vist er tændt, men kører uden belastning).

Sikkerhedsinformationer

Dette afsnit omhandler de grundlæggende sikkerhedsforskrifter ved brug af apparatet.

Billedtegn i vejledningen

Faretegn med angivelser til forebyggelse af person- eller materiel skade.

Påbudstegn med angivelser til forebyggelse af skader.

Tag strømstikket ud.

Bær handsker ved arbejde med valsen.

Henvisningstegn med informationer til bedre omgang med apparatet.

Symboler på maskinen

Advarsel! Læs betjeningsvejledningen

Kvæstelsesfare pga. udslyn-gede dele! Hold omkringstående perso- ner væk fra fareområdet.

Fare på grund af strømstød ved skader på strømkablet! Hold strømkablet på afstand af skærende værktøjer og produktet!

Bær øjen- og høreværn.

Forsigtig - skarpt værktøj. Hold hænder og fødder på afstand. Valsens rotation fortsætter, efter at motoren er slukket.

Tag strømstikket ud af stik- kontakten ved vedligehol- delsesarbejde, eller hvis strømkablet er beskadiget.

Maskinen må ikke udsættes for fugt. Arbejd ikke i regnvejr.

Obs! Valserne fortsætter med at køre.

Angivelse af garanteret lydeffektniveau L_WA i dB

Kapslingsklasse II (dobbeltisolering)

Apparater må ikke bortskaffes med husholdningsaffald.

Tænd/sluk

Transport- og arbejdspositioner

Særlige sikkerhedsanvisninger

Dette produktet kan forårsage alvorlige kvæstelser, hvis det anvendes forkert. Før du ar-

bejder med produktet, skal du læse driftsvejledningen omhyggeligt igennem og gøre dig fortrolig med alle betjeningsdele. Opbevar denne driftsvejledning, så du nemt kan finde den og få adgang til oplysningerne i denne.

Hvis der opstår en ulykke eller en fejl under driften, skal redskabet slukkes øjeblikkeligt og strømstikket trækkes ud. Skader skal behandles korrekt, eller kontakt lægen. Læs kapitlet „Fejlfinding“ for at eliminere fejl, eller kontakt vores servicecenter.

Arbejde med produktet:

Forsigtig! Produktet kan forårsage alvorlige kvæstelser. På denne måde forhindrer du ulykker og kvæstelser:

Forberedelse:

- Dette apparat er ikke beregnet til at blive brugt af børn, personer med begrænsede fysiske, sensoriske eller mentale evner eller utilstrækkelig erfaring og viden eller personer, der ikke er fortrolige med instruktionerne. Børn skal være under opsyn, så det sikres, at de ikke leger med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn.

- Hvis dette produkts strømtilslutningsledning beskadiges, skal den udskiftes med en særlig tilslutningsledning, der fås hos producenten eller dennes kundeservice.

DK

• Apparatet må ikke anvendes i højder over 2000 m.
• Læs betjeningsvejledningen omhyggeligt. Gør dig fortrolig med indstillingsdelene og fagligt korrekt brug af maskinen.
• Vær opmærksom på, at bruge- ren selv er ansvarlig for ulykker eller farer over for andre perso- ner eller deres ejendele.
• Produktet må ikke bruges af børn.
• Brug aldrig produktet, mens personer - især børn og husdyr - er i nærheden.
• Gennemgå området, hvor produktet skal anvendes, og fjern alle genstande som sten, pinde, ståltråd eller andre fremmedlegemer, som kan komme ind i produktet og slynges væk.
  Brug ikke produktet til udjævning af ujævnheder i jorden.
• Bær altid egnet arbejdstøj som sikkerhedssko med skridsikker sål, kraftige lange bukser, høreværn og beskyttelsesbrille. Brug ikke produktet, hvis du er barfo-det eller har åbne sandaler på. Undgå at bære løstsiddende tøj eller tøj med nedhængende sno-re eller slips.
  Beskyttelsesanordningen og det personlige beskyttelsesudstyr beskytter din egen og andres sundhed og sikrer, at produktet kan anvendes uden problemer.
• Hvis produktet er beskadiget, ufuldstændigt eller ændret uden producentens tilladelse, må der ikke arbejdes med det. Arbejd ikke med beskadigede eller manglende beskyttelsesanordninger (f.eks. starchåndtag, opläsningsknap, stødbeskyttelse).

Sæt aldrig beskyttelsesanordningerne ud af kraft (f.eks. ved at binde starchåndtaget fast).

Dermed sikres det, at produktet altid er sikkert.

• Kontrollér, før produktet startes, at der ikke sidder genstande eller grene i knivåbningen, at produktet står stabilt, og at arbejdsområdet er ryddet og ikke blokeret.
• Kontrollér, at forlængerkablet og produktets tilslutningsledning er i ordentlig stand. Brug det nødvendige sikkerhedsudstyr.

Der er føre for kvæstelser.

- Hvis produktet har usædvanlige vibrationer eller støj, når det startes, skal du tage strømstikket ud af stikkontakten og kontrollere knivvalsen. Kontrollér, at knivvalsen ikke blokeres af snittede materialerester, og at de heller ikke sidder fastklemt mellem knivene. Hvis du ikke selv kan finde problemet, skal produktet sendes tilbage til kundeserviceafdelingen.

- Hvis knivene ikke længere skærer korrekt, eller hvis motoren er overbelastet, skal du kontrollere produktets dele og udskifte de slidte dele. Hvis omfattende reparationer er nødvendige, bedes du henvende dig til kundeserviceafdelingen.

- Anvend kun maskinen i den anbefalede stilling og kun på et fast og plant underlag.

- Anvend ikke maskinen på brolagte eller skærvebelagte områder, hvor udslynget materiale kan medføre kvæstelser.

Anvendelse:

• Forsigtig - skarpt værktøj. Pas på ikke at skære i fingre og tæer. Hold fødder og fingre på afstand af valsen og udkaståbningen under arbejdet. Der er risiko for kvæstelser!
• Brug ikke produktet i regnvejr, ved dårlige vejrforhold, i fugtige omgivelser eller på en våd græsplæne. Arbejd kun i dagslys eller ved god belysning. Der er fare for ulykker.
• Arbejd ikke med produktet, hvis du er træt eller efter indtagelse af alkohol eller tabletter. Hold altid en pause med regelmæssige mellemrum. Brug altid din sunde fornuft under arbejdet. Et øjebliks uopmærksomhed ved brug af maskinen kan føre til alvorlige skader.
• Gør dig altid fortrolig med dine omgivelser, og vær opmærksom på eventuelle tarer, som du ikke kan høre på grund af støjen fra motoren.
• Sørg altid for at stå sikkert, specielt på skråninger, när du arbejder. Arbejd altid på tværs af skråninger, aldrig oppe- eller nedefra. Vær særligt forsigtig, när kørselsretningen på skråningen ændres. Foretag ikke vertikalskæring eller ventilation på meget stejle skråninger. Dermed kan du bedre kontrollere maskinen i uventede situationer.
• Undgå unaturlige kropsstillinger, og vær altid i balance. Betjen maskinen gående og ikke løbende.
• Gå kun med maskinen i skridttempo og med begge hænder på håndtaget. Vær særligt for-

sigtig, når du vender produktet eller trækker det hen til dig. Fare for at snuble!

- Start eller aktivér forsigtigt starthåndtaget efter anvisningerne i denne betjeningsvejledning, og sørg for tilstrækkelig afstand mellem fødder og tænderne.

- Vip ikke produktet ved start, medmindre det skal hæves som starchjælp. I dette tilfælde skal du kun vippe produktet så meget, som er allerhøjst nødvendigt, og kun løfte siden, der er vendt væk fra betjeningspersonen.

- Når du stiller produktet på jorden igen efter at have løftet det, skal begge hænder være i arbejdsstilling.

- Brug ikke produktet, uden at opsamlingsposen er anbragt korrekt eller uden stødbeskyttelse. Fare for kvæstelser! Bevæg aldrig hænder eller fødder hen til eller ind under roterende dele. Hold dig altid på afstand af udkaståbningen.

- Brug aldrig produktet i nærhe- den af antændelige væsker eller gasser. Hvis dette ikke overhol- des, er der fare for brand eller eksplosioner.

- Træk strømstikket ud, hver gang du arbejder med produktet.

- Stands tænderne, når maskinen vippes for at blive transporteret forbi andre underlag end græs, og når maskinen skal flyttes til og fra underlaget, der skal be-arbejdes.

- Hold tilslutnings- og forlængerledninger på afstand af tænderne.

- Transportér aldrig maskinen, mens drevet er i gang.

Afbrydelse af arbejdet:

• Valsen drejer videre rundt et stykke tid, efter at produktet er slukket. Hold hænder og fødder på afstand.
• Rør ikke ved fjedergaflerne, før produktet er afbrudt fra strømmen, og fjedergaflerne står helt stille. Fare for kvæstelser på grund af skarpt værktøj.
• Fjern kun plantedele, när produktet er standset. Hold altid udkaståbningen ren og fri.
• Sluk for produktet, når du vil transportere, hæve eller vippe det, og når du skal passere andre arealer end græs.
• Efterlad aldrig produktet uden opsyn på arbejdsstedet. Børn må ikke lege med produktet.
• Sluk for produktet, og tag strømstikket ud. Sørg for, at alle bevægelige dele står fuldstændigt stille:
• altid, när du forlader maskinen,
• før du rengør udkaståbningen eller fjerner blokeringer eller tilstoppet materiale,
• när produktet ikke anvendes,
• inden du kontrollerer eller rengør eller udfører arbejde på maskinen,
• hvis strømkablet er beskadiget eller filtret sammen,

• efter kontakt med fremmedlegemer. Undersøg maskinen for beskadigelser, og udfør de nødvendige reparationer, før du igen starter og arbejder med maskinen.
  Hvis der opstår usædvanligt kraftige vibrationer på maskinen, skal den kontrolleres øjeblikkeligt,

• Undersøg maskinen for beskadigelser;

• Udfør de nødvendige reparationer af beskadigede dele;
• Undersøg maskinen for løse dele, og stram i givet fald disse.

- Opbevar produktet på et tørt sted uden for børns rækkevidde

Forsigtig! Hvis du følger disse anvisninger, undgår du skader på produktet og personskader, der kan opstå som følge heraf:

Vedligehold produktet

• Sluk for produktet, og løft det, hvis du vil transportere det over trapper.
• Inden maskinen tændes, skal det kontrolleres, om alle skruer, møtrikker, bolte og andre fastgørelser er sikret effektivt, og om beskyttelsesanordninger og beskyttelsesgitre er anbragt korrekt. Slidte eller beskadigede mærkater skal udskiftes. Brug ikke produktet, hvis sikkerhedsanordninger (f.eks. stødsikringen), dele af skæresystemet eller bolte mangler, er slidte eller beskadigede. Kontrollér især strømkablet og starchåndtaget for skader. For at undgå ubalance må beskadigede værktøjer og bolte kun udskiftes i sæt.

- Anvend aldrig apparatet med fejlbehæftede beskyttelsesanordninger eller -afdækninger eller helt uden beskyttelsesanordninger, eller med et kabel, der er beskadiget eller slidt.

- Brug kun reserve- og tilbehørs-dele, der leveres og anbefales af producenten. Brug af dele fra

andre leverandører medfører øjeblikkeligt tab af garantien.

- Sørg for, at alle møtrikker, bolte og skruer er spændt fast, og at produktet er i sikker arbejdstilstand.

- Forsøg ikke at reparere produktet selv, medmindre du er uddannet til dette. Alle former for arbejde, der ikke er angivet i denne driftsvejledning, må kun udføres af kundeserviceafdelinger, der er autoriseret af os.

- Behandl produktet med stor forsigtighed. Hold værktøjerne rene, så de kan arbejde bedre og mere sikkert. Overhold forskrifterne for vedligeholdelse.

- Overbelast ikke produktet. Arbejd kun inden for det angivne effektområde. Brug ikke svage maskiner til krævende arbejde. Brug ikke produktet til formål, det ikke er beregnet til.

- Kontrollér regelmæssigt opsamlingsanordningen for slitage eller reduceret funktionsevne.

- Udskift slidte eller beskadigede dele af sikkerhedsmæssige år-sager.

- Sørg ved maskiner med flere tandanordninger for, at bevægelsen af én tandanordning gør det muligt for de øvrige tandanordninger at dreje.

- Sørg ved indstillingen af maskinen for, at fingrene ikke kan komme i klemme mellem bevægelige tandanordninger og stationære dele af maskinen.

- Lad motoren køle af, før du stiller maskinen fra dig i længere tid.

• Vær i forbindelse med vedligeholdelse af tandanordningerne

opmærksom på, at tandanordningerne også kan bevæge sig, när drevet er slukket.

• Udskift slidte eller beskadigede dele af sikkerhedsmæssige årsager. Anvend udelukkende originale reservedele og tilbehør.
• Hvis maskinen er standset med henblik på vedligeholdelse, inspektion eller opbevaring eller for at udskifte en tilbehørsdel, skal du slukke for drevet, adskille maskinen fra nettet og kontrollere, at alle bevæeglige dele står fuldstændigt stille. Lad maskinen køle af, før du udfører inspektioner, indstillinger osv. Behandl maskinen omhyggeligt og hold den i ren stand.

Elektrisk sikkerhed:

Forsigtig! Ved at følge disse anvisninger forhindrer du ulykker og kvæstelser forår-saget af elektrisk stød:

• Foretag altid en visuel kontrol af strøm- og forlængerledninger for tegn på skader eller slid på grund af alder, før du starter produktet. Beskadigede tilslutningsledninger øger risikoen for elektrisk stød.
• Slut produktet til en stikkontakt med RCD (Residual Current Device) med en dimensioneret udløsningsstrøm på højst 30 mA. Undgå at betjene maskinen under dårlige vejrforhold, især i tordenvejr.
• Hold forlængerledningerne på afstand af skæreværktøjerne. Hvis forlængerledningen be-

skadiges under brug, skal den omgående afbrydes fra strømnettet. R∅R IKKE VED FORLÄNGERLEDNINGEN, F∅R DEN ER AFBRUDT FRA STRÖMNETTET. Fare på grund af elektrisk stød. Anvend ikke maskinen, hvis ledningen er beskadiget eller slidt.

- Hvis dette produkts strømtilslutningsledning beskadiges, skal den udskiftes med en særlig tilslutningsledning, der fås hos producenten eller dennes kundeservice.

- Hvis tilslutningsledningen til produktet beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en tilsvarende kvalificeret person for at undgå fare.

- Hold forlængerledningerne på afstand af fjedergaflerne. Fjedergaflerne kan beskadige ledningerne og føre til kontakt med aktive dele.

- Tilslut ikke ledningen til strømnettet, hvis ledningen er beskadiget, og rør ikke ved ledningen, før den er afbrudt fra strømnettet. Hvis ledningen er beskadiget, kan det føre til kontakt med strømførende dele.

- Sørg for, at netspændingen stemmer overens med angivelserne på typeskiltet.

- Undgå at røre ved dele med jordforbindelse (f.eks. metalhegn, metalstolper). Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

- Brug kun godkendte forlænger-kabler af typen H05VV-F, som er maksimalt 75 m lange, og som er beregnet til anvendelse udendørs. Forlægerkablets enkelt-

råds-tværsnit skal mindst være 1,0 mm². Hvis du anvender en kabeltromle, skal den altid rulles helt ud. Kontroller forlængerkablet for skader.

• Brug den dertil beregnede strømkabel-trækaflastning til montering af forlængerkablet.
• Brug ikke tilslutningsledningen til at trække stikket ud af stikkontakten med. Beskyt strømkablet mod varme, olie og skarpe kanter.
• Hold forlængerledningen på afstand af bevægelige, farlige dele, for at undgå beskadigelser ved ledningen, som kan føre til berøring af de aktive dele.
• Rør ikke ved nogen bevægelige, farlige dele, før apparatet er adskilt fra strømtilslutningen, og de bevægelige, farlige dele står helt stille.

Restrisici

Også hvis du betjener dette elværktøj korrekt, vil der altid være restrisici. Følgende risici kan optræde i forbindelse med dette elværktøjs konstruktion og udførelse:

a) Snitlæsioner
b) Høreskader, hvis der ikke bruges et egnet høreværn.
c) Sundhedsskader, der stammer fra hånd/arm vibrationer, hvis apparatet bruges i længere tid eller ikke bruges og vedligeholdes korrekt.

Advarsel! Dette elværktøj gene-rerer et elektromagnetisk felt under brugen. Dette felt kan under visse omstændigheden påvirke aktive eller passive medicinske implantater.

For at reducere risikoen for alvorlige eller dødelige kvæstelser, anbefaler vi personer med medicinske implantater at konsultere deres læge eller producenten af det medicinske implantat, inden de bruger maskinen.

Monteringsvejledning

Før du går i gang med arbejdet, skal netstikket altid tages ud af stikkontakten.

Sørg ved monteringen for, atapparatledningenikke kommer i klemme og kan bevæges tilstrækkeligt.

Montering af styrrør

1. Træk forbindelseshætterne (6a) hen over enderne af den nederste styrestang (6). Bøj den nederste styrestang (6) en smule opad og sæt den fast med forbindelseshætterne (6a) til højre og venstre for kabinettet (8). Skru fast med vingeskruer og underlagsskiver (7).
2. Skru de to midterste styrestænger (5) på den nederste styrestang (6) med vingemøtrikkerne, skruerne og underlagsskiverne (4).
3. Sæt kabeltrækaflastningen (14) ind i det øverste styrrør (3).
4. Skru det øverste styrrør (3) på de to midterste styrestænger (5) med vingemøtrikkerne, skruerne og underlagsskiverne (4).
5. Fastgør produktets ledning (15) med klemmerne (11) på stangen.

Montering/tømning af opsamlingsposen

Obs: Brug ikke produktet uden stødbeskyttelsesklap.

Fare for kvæstelser!

1. Træk opsamlingsposen hen over stængerne.
2. Træk opsamlingsposens plastflapper hen over opsamlingsposens stænger, og sæt plastflapperne fast.

Montering af opsamlingsposen på produktet:

1. Løft stødbeskyttelsesklappen (13).
2. Hæng stifterne på opsamlingsposens stænger i holderen på produktets kabinet.
3. Slip stødbeskyttelsesklappen (13), den holder opsamlingsposen (12) på plads.

Ved hjælp af det transparente vindue i klappen til stødbeskyttelsen (13) kan du se, hvor meget der er i opsamlingsposen (12).

Aftagning/tømning af opsamlingsposen:

1. Løft stødbeskyttelsesklappen (13), og tag opsamlingsposen (12) ud.

Betjening

Overhold reglerne for støjbeskyttelse og lokale forskrifter.

Indstilling af arbejdspositioner

Produktet har 5 hovedindstillingspositioner:

+10 mm: transportposition

I denne stilling har værktøjet maksimal sikkerhedsafstand til jorden.

- 3 mm: Arbejdsposition

Vælg denne indstilling, når du skal arbejde med det ny produkt.

- 3 til -12 mm:

Efterindstillings-positioner

Efterhånden som knivene eller fjedergaflerne slides, kan arbejdspositionen sænkes.

Som regel kan sliddet mærkes på, at arbejdsresultatet bliver dårligere.

Indstillingsdybden er ca. 3 mm pr. trin.

1. For at indstille arbejdspositionen skal produktet slukkes.
2. Flyt håndtaget til dybdeindstilling (A 10), og lad det gå i indgreb i den ønskede position.

Valget af en justeringsposition uden tilsvarende slitage kan føre til overbelastning af motoren og beskadi-gelse af valsen.

Taend/sluk

Sørg for, at produktet ikke rører ved nogen genstande, før det tændes. Hold fødder og fingre på afstand af valsen og udkaståbningen. Der er risiko for kvæstelser!

1. Stil produktet på en plan græsplæne.
2. Forbind forlængerkablet med produktets stikdåse (18).
3. For at sikre trækaflastning skal du danne en løkke af forlængerkablets ende og fastgøre den på strømkabel-trækaflastningen (14).
4. Slut produktet til strømspændingen.
5. Tryk på den elektroniske startspærre (1) på håndtaget for at tænde, og træk derefter starthåndtaget (2) i retning af håndtaget. Slip den elektroniske startspærre (1).
6. Slip starchåndtaget (2) for at slukke.

Overbelastningssikring: Ved overbelastning af produktet slukkes motoren automatisk. Slip starchåndtaget, og start produktet igen efter en afkølingstid på cirka 1 minut.

Obs! Valsen fortsætter med at køre, efter at produktet er slukket. Vip eller bær ikke produktet, mens motoren kører, og rør ikke ved den kørende valse. Der er risiko for kvæstelser!

Arbejde med produktet

For at opnå en velplejet græsplæne anbefaler vi, at du udlufter den hver 4. - 6. uge. Vertikalskæring er et voldsommere indgreb end ventilation og må derfor kun gøres en gang om året. Det bedste tidspunkt er om foråret efter den første græsslåning.

Arbejd altid på tværs af skråninger. Vær særlig forsigtig, når du går tilbage og trækker produktet. Der er fare for at snuble!

Sluk for maskinen efter arbejdet og ved transport, træk stikket ud, og vent, til valsen står stille.

Jo kortere græsset er slået, jo nemmere er det at arbejde med det. Derved belastes produktet mindre, og valsens levetid forlænges.

• Du kan bruge produktet med og uden opsamlingspose. I forbindelse med ventilation anbefales det at arbejde med opsamlingspose. Ved vertikalskæring anbefales det at arbejde uden opsamlingspose.

• Slå græsset til den ønskede højde.

• Vertikalskæreren må ikke anvendes ved langt græs. Det vikles ellers om vertikalskæreaksen og ødelægger produktet.

• Vær opmærksom på, at apparatet ikke skal vippes. Hold begge hænder i arbejdspositionen, før du igen stiller apparatet på jorden.
• Vælg en egnet arbejds- eller indstillingsposition (ved tegn
• på slid på valsen), så produktet ikke overbelastes.
• Begynd med arbejdet i nærheden af stikkontakten, og bevæg dig væk fra stikkontakten.
• Hold altid forlængerkablet bag dig, og anbring det altid på siden, der er bearbejdet, när du vender.
• Kør med produktet i skridttempo og i så lige baner som muligt. For at opnå perfekt ventilation eller vertikalskæring skal banerne altid overlappe hinanden med et par centimeter. Hvis du bliver stående på et sted i længere tid, kan græsrødderne ødelægges, når produktet kører.
• For at undgå forhindringer på grund af forlængerkablet skal du altid vende produktet, så strømkabel-trækaflastningen på stangen altid er vendt mod den bearbejdede side.
• Rengør produktet efter hver brug (se »Rengøring/vedligeholdelse«).
• Efter bearbejdning af græs med meget mos anbefales det at så nye græsfrø. Så regenerer græsplænen hurtigere.

Transport

• Brug transportstillingen 0 (se »Indstilling af arbejdsposition«) for at transportere produktet.
• Løft produktet over trapper og følsomme overflader ved transport (f.eks. fliser). Anvend bæregrebet (A 9).

Arbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af en kundeservice-afdeling, som er autoriseret af os. Anvend kun originaldele.

Bær handsker ved arbejde med valsen.

Sluk for produktet før vedligeholdelses- og rengøringsarbejde, træk ud, og vent, til valsen står stille.

Advarsel! Risiko for kvæstelser på grund af bevægelige dele!

Sprøjtvask ikke maskinen og rens den ikke under løbende. Der er fare for elektrisk stødader på apparatet

• Fjern planterester, der sidder fast på hjulene, ventilationsåbningerne, udkaståbningen og valsen efter arbejdet. Brug ikke hårde eller spidse genstande, da de kan beskadige produktet.
  • Tøm opsamlingsbeholderen helt.
• Hold altid produktet rent. Brug ikke ren-gørings- eller opløsningsmidler.

Vi giver ikke garanti for skader på vores produkter, hvis skaderne er resultatet af forkert udført reparation eller brug af ikke-originale dele eller anvendelse, som ikke er i overensstemmelse med bestemmelserne.

Udskiftning af valsen

Sluk for produktet, træk stikket ud, og vent, til valsen står stille.

Bær handsker ved arbejde med valsen.

1. Vend produktet om.
2. Løsn vingeskruen (19) og træk lejefastgørelsen (23) opad.
3. Løft valsen (A16/17) skråt op, og tag akslen ud af sekskantholderen (20).
4. Sæt den nye valse (A 16/17) ind i omvendt rækkefølge.

Opbevaring

• Opbevar maskinen et tørt og støvbeskyttet sted uden for børns rækkevidde.
• Lad motoren køle af, før du stiller produktet i et lukket rum.
• Hæng ikke nylonsække hen over produktet, da der så kan dannes fugt.

uden vægholder:

For at spare plads under opbevaringen, kan styrestangen klappes sammen, när vingemøtrikkerne er løsnet. Ledningen må ikke komme i klemme.

med vægholder:

Du kan hænge det sammenklappede produkt op ved hjælp af vægholderen.

Skru vægholderen (21) fast til væggen med de vedlagte skruer (22) og eventuelt med dyvler (ikke inkluderet i leveringen). Hæng produktet på den nederste stang (6). Kontroller regelmæssigt om vægholderen sidder fast.

Bortskaffelse/miljøbeskyttelse

Aflever maskine, tilbehør og emballage til miljøvenligt genbrug.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med en overstreget skraldespand betyder, at dette produktikke må bortskaffes sammen med husholdningsaffaldet, när det er udtjent.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr: Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
- at aflevere det til et officielt indsamlingssted,
- at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Garanti

Kære kunde!

På dette apparat yder vi 3 års garanti fra købsdato.

Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti.

Garantibetingelser

Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette produkts købsdato optræde en materia-le- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skrift-ligt beskrivelse af defekten og hvornår den er optrådt.

Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen begynder garantiperioden ikke forfra

Garantiperiode og lovpligtige produktansvarskrav

Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombyttede og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende reparationer er omkostningspligtige.

Garantiens omfang

Apparatet blev produceret meget omhyggeligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken.

Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som sliddele (f.eks. ventilationsvalse, vertikalskærevalse eller kilerem) eller for beskadigelser på skrøbelige dele (f.eks. kontakter).

Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje.

Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved indgreb, der ikke er foretaget på vores autoriserede servicested, bortfalder garantien.

Afvikling af et garantitilfælde

For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kassebonen og identifikationnummeret (IAN 436497_2304) parat som dokumentation for købet.
• Artikelnummeret fremgår af mærkepladen, en indgravering.
• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceafdeling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.
• Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten består og hvornår denne defekt er optrådt indsende portofrit til den serviceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ubetinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en til-

strækkelig sikker transportemballage.

Reparations-service

Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores service-filial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag. Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og frankeret. OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores service-filial. Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse – indsendte apparater bliver ikke modtaget. Vi bortskaffer dine defekte indsendte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 436497_2304

Importor

Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter.

Hvis du har problemer med bestillingsprocessen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte "Service-Center" (se side 196).

Pos.Betjenings-vejledning	Pos.Eksplosions-tegning	Betegnelse numre	Bestillings-
4 21-24 Vingemøtrikker, skruer,underlagsskiver (4 x hver)		91110184
5 26 Mellemstænger (2x)		91110186
6 28 Nederste stang		91110188
12	90, 91	Opsamlingspose	91110196
16	67-76 Ventilationsvalse med fjedergafler		91110193
17	67-70, 74-80	Vertikalskærevalse med kniv	91110194
19/23	81-84 Vingeskrue + lejefastgørelse		91110195
21	92, 93	Vægholder	91110197

Fejlsøgning

Problem Mulig årsag Fejlafhjælpning
Unormal støj, Klapren eller vibrationer	Fremmedlegeme på valsen (16/17)	Fjern fremmedlegemerne
	Ventilationsvalsens (16) fjedergafler eller vertikalskærevalsens (17) valseknive er beskadigede	Udskift valsen
	Valsen (16/17) er ikke monteret rigtigt	Monter valsen korrekt (se "Udskiftning af valsen")
	Glidende tandrem	Sluk for produktet, og tag strøms-tikket ud, fjern eventuelle rester af jord og græs
Produktet starter ikke	Der er ingen strøm	Kontrollér stikkontakten, strøm-kablet, ledningen og strømstik- ket, evt. reparation skal udføres af en elektriker
	Starthåndtaget (2) er defekt	Reparationen skal udføres af kundeservice
	Kulbørsterne er slidte
	Motoren er defekt
Motoren afbry- des	Blokering via fremmedlegemer Fjern	fremmedlegemerne
	Græsset er for højt Slå græsset først, se "Betjening"
	Udkaståbningen er stoppet Rens udkaståbningen
	Overbelastningssikringen er udløst	Lad produktet afkøle i cirka 1 min.
Arbejdsresultatet er ikke tilfredsstil- lende	Ventilationsvalsens (16) fjedergafler er slidte	Udskift valsen (16/17)
	Vertikalskærevalsens (17) knive er sløve eller beskadigede
	Tandremmen er defekt	Reparationen skal udføres af kundeservice
	Transportposition eller forkert ar-bejdsposition er valgt	Se »Indstilling af arbejdspositio- ner«
	Græsset er for højt Slå græsset først, se "Betjening"
Hiermit bestätigen wir, dass das GerätElektro-Vertikutierer/RasenlüfterBaureihe PLV 1800 A1Seriennummer000001 - 900000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG2011/65/EU* & (EU)2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A15:2021 • EN 50636-2-92:2014EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021EN 61000-3-2:2014 • EN IEC 61000-3-2:2019/A1:2021EN 61000-3-3:2013/A2:2021 • EN IEC 63000:2018
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:SchallleistungspegelGarantiert: 98 dBGemessen: 96,5 dBAngewendetes Konformitätsbewertungsverfahren entsprechend Anhang V / 2000/14 EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGermany01.08.2023	Christian FrankDokumentaionsbevollmächtigter

DK	Oversættelse af den originale CE-konformitetserklæring
Hermed bekræfter vi, atElektrisk vertikalskærer/plænelufteraf serien PLV 1800 A1Serienummer000001 - 900000opfylder følgende gældende EF-direktiver i deres respektive gyldige version:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC2011/65/EU* & (EU)2015/863
For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt:
EN 60335-1:2012/A15:2021 • EN 50636-2-92:2014EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021EN 61000-3-2:2014 • EN IEC 61000-3-2:2019/A1:2021EN 61000-3-3:2013/A2:2021 • EN IEC 63000:2018
Yderligere bekræftes ifølge direktivet 2000/14/EC om støjemission:Lydeffektniveau:Garanteret: 98 dBMålt: 96,5 dBAnvendt metode for overensstemmelsesvurdering iht. tillæg V / 2000/14/EC
Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGermany01.08.2023	Christian FrankDokumentationsbefuldmægtiget

* Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr
