BRUGSANVISNING IPCB44510B ABUS

Betjeningsvejledning Software

Version 04/2020

CE

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!

Indledning

Kære kunde

Tak, fordi du har valgt at købe dette produkt.

IPCB42510A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB42510B

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB42510C

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB42515A

Hermed erklærer ABUS Security-Center, at udstyret IPCB42551 er i overensstemmelse med RED-direktivet 2014/53/EU. Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresse: www.abus.com/IPCB42515A

IPCB44510A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB44510B

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB44510C

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB62510A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB62510B

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB62510C

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB64510A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB64510B

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB64510C

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB68510A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB68510B

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB68510C

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB62515A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB64515B

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB68515A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB72515A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB74515B

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB78515A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB74615B

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

IPCB78615A

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

TVIP44510

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

TVIP48510

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

TVIP64510

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

TVIP68510

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning!

Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse

Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder mangler eller unøjagtigheder, bedes du meddele os dette.

ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.

ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskade, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Vigtige sikkerhedshenvisninger

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!

Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Kære kunde

Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dit helbred, men også til at beskytte apparatet. Læs følgende punkter grundigt igennem:

• Der er ingen dele inde i produktet, som du skal vedligeholde. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis produktet åbnes/skilles ad.
• Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
- Kraftige vibrationer
- Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballage ligge og flyde! Plastikfolier/-poser, styropordele osv. kan være farligt legetøj for børn.
• Videoovervågningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne på små børn på grund af smådele, der kan sluges.
• Før ikke genstande gennem åbningerne ind i udstyrets indre
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr.
• Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er beskadiget!
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød).

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen.

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og upprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.

Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Indholdsfortegnelse

1. KORREKT ANVENDELSE....231
2. SYMBOLFORKLARING.... 231
3. SÄERLIGE KENDETEGN OG FUNKTIONER 232
4. F∅RSTE IDRIFTSÆTTELSE 233

4.1 A NVENDELSE AF ABUS IP-INSTALLER TIL KAMERAS∅GNING 233
4.2 A DGANG TIL NETVÆRKSKAMERAET VIA WEBBROWSER.... 234
4.3 F ∅RSTE INDTASTNING AF KODEORD.... 234
4.4 G ENERELLE HENVISNINGER VEDR. ANVENDELSE AF INDSTILLINGSSIDER.... 235
4.5 | INSTALLATION AF VIDEO-PLUGIN 235
4.6 S TARTSIDE (LOGIN-SIDE) 236
4.7 B RUGERKONTI OG KODEORD 237
4.8 | NTEGRERING AF KAMERAET I ABUS NVR 238
4.9 I NTEGRERING AF KAMERA I IPCAM PLUS 238

1. BRUGERMENU "USER" 239

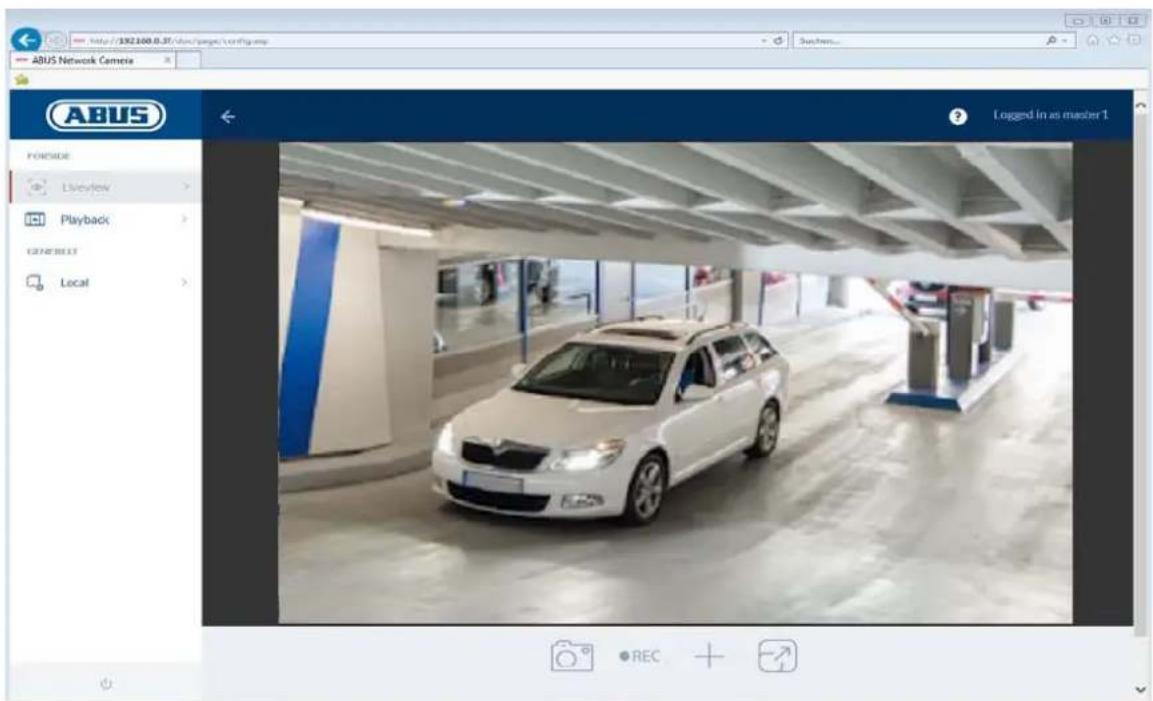

2. VISNINGS OG KONFIGURATIONSMENU BRUGER "MASTER" 240

6.1 L OKAL KONFIGURATION....241

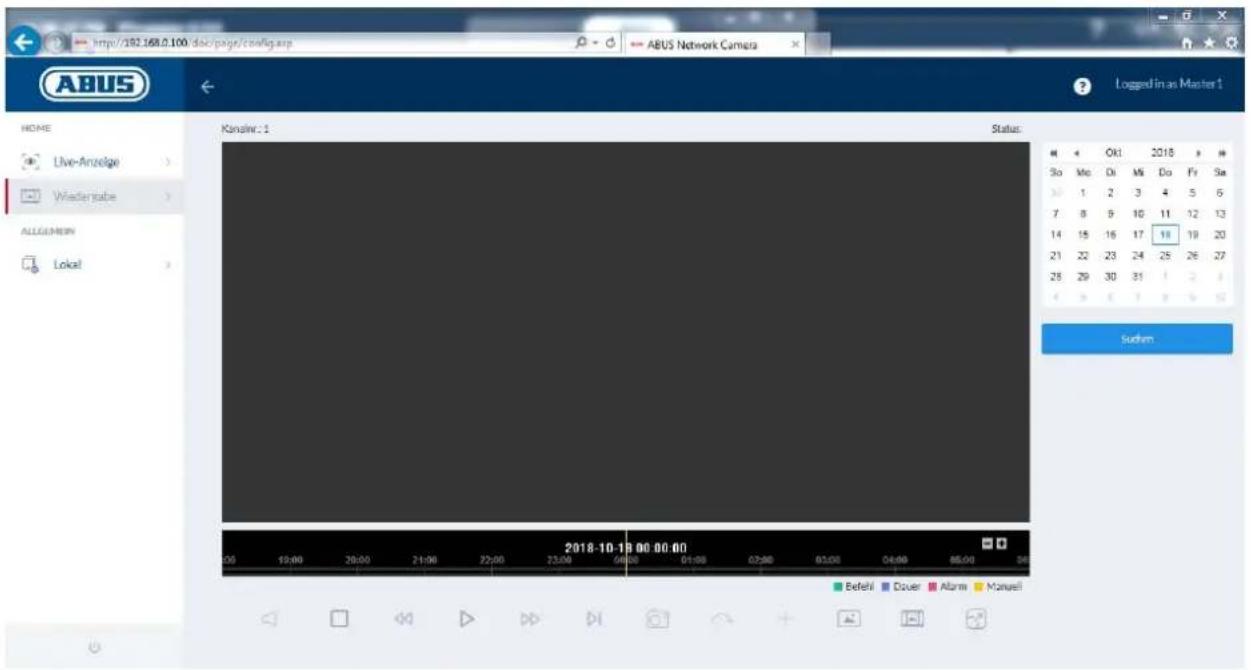

6.2 V ISNING/DOWNLOAD AF OPTAGELSER FRA DET INTERNE LAGER 242

1. VISNINGS OG KONFIGURATIONSMENUER BRUGER "INSTALLER" 244

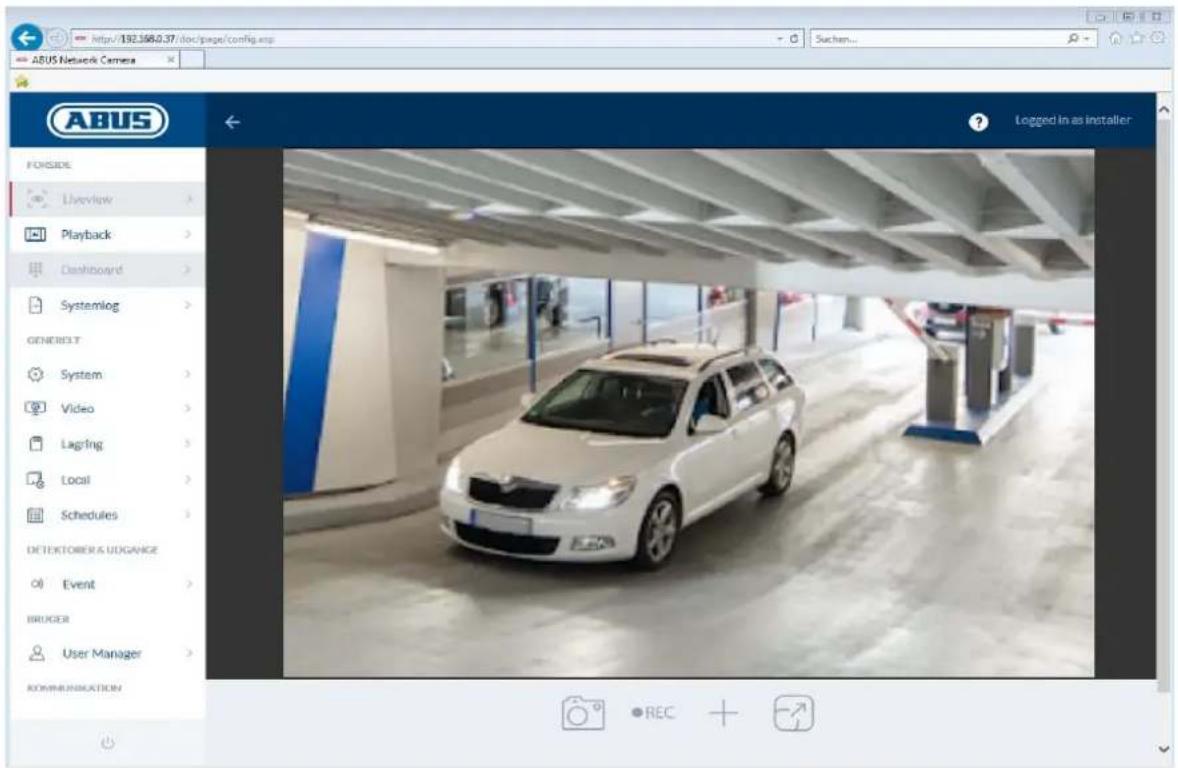

7.1 L IVEVISNING 244

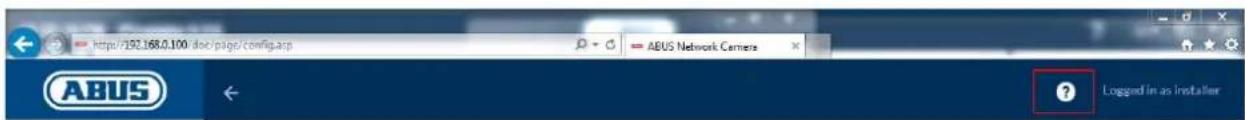

7.2 H URTIGHJÆLP (QUICK HELP) 244
7.3 D ASHBOARD 245
7.4 S YSTEM....246

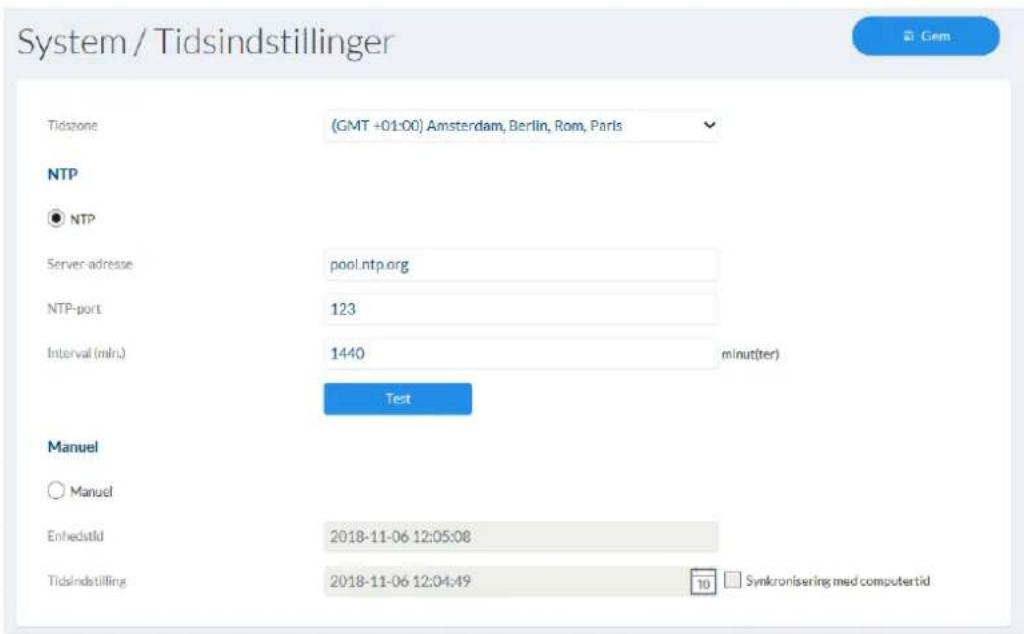

7.4.1 Dato og klokkeslæt 246

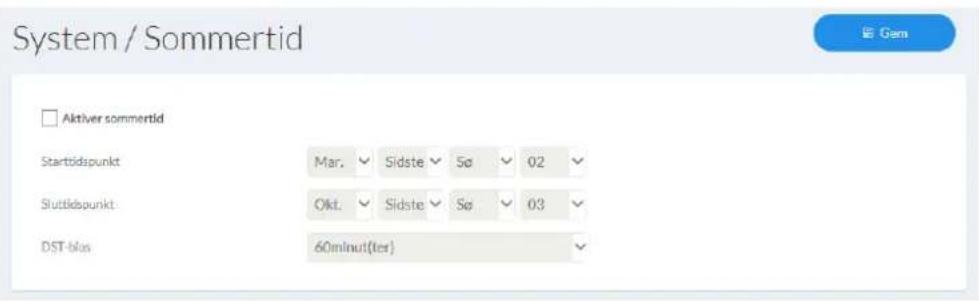

7.4.2 Sommertid (DST) 247
7.4.3 Netværk 247

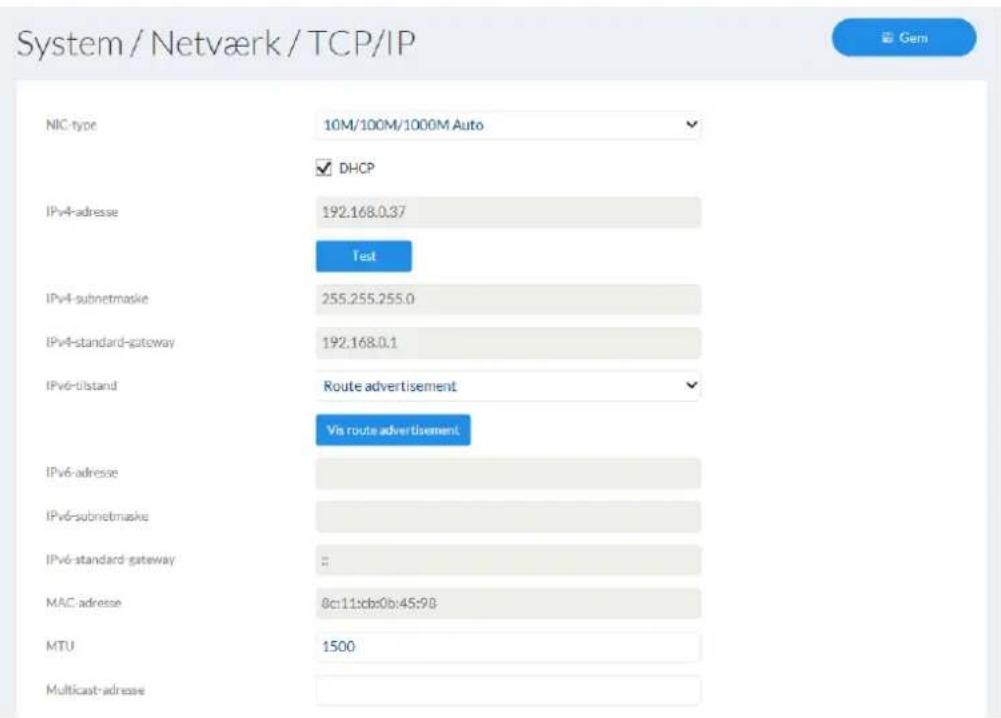

7.4.3.1 TCP/IP 247

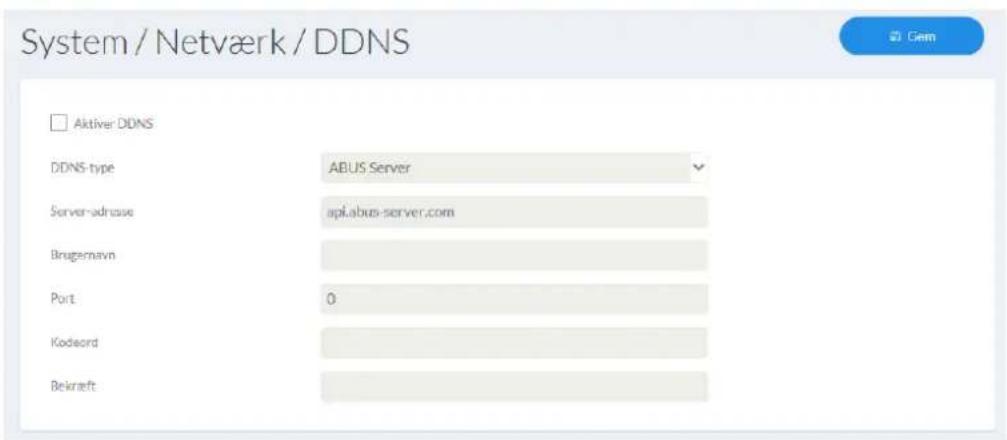

7.4.3.2 DDNS 248

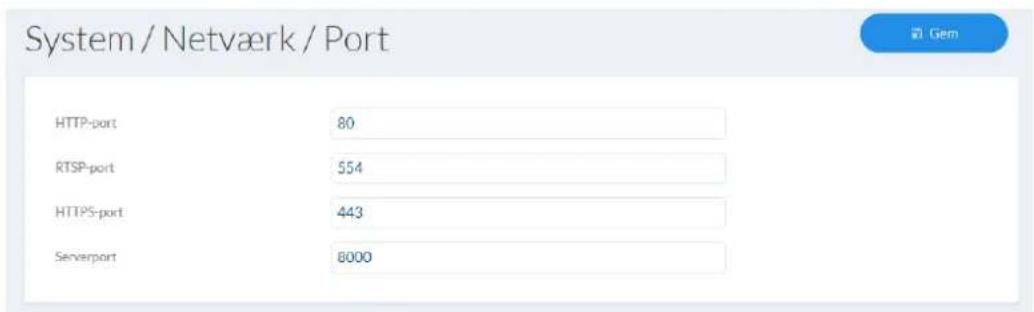

7.4.3.3 Port 249
7.4.3.4 NAT 250

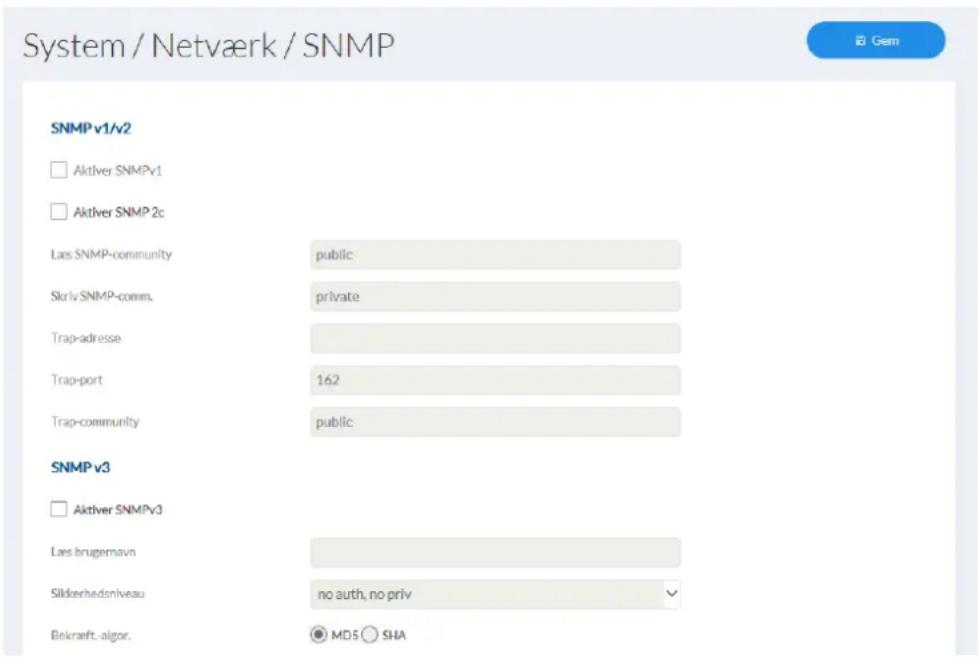

7.4.3.5 SNMP 250

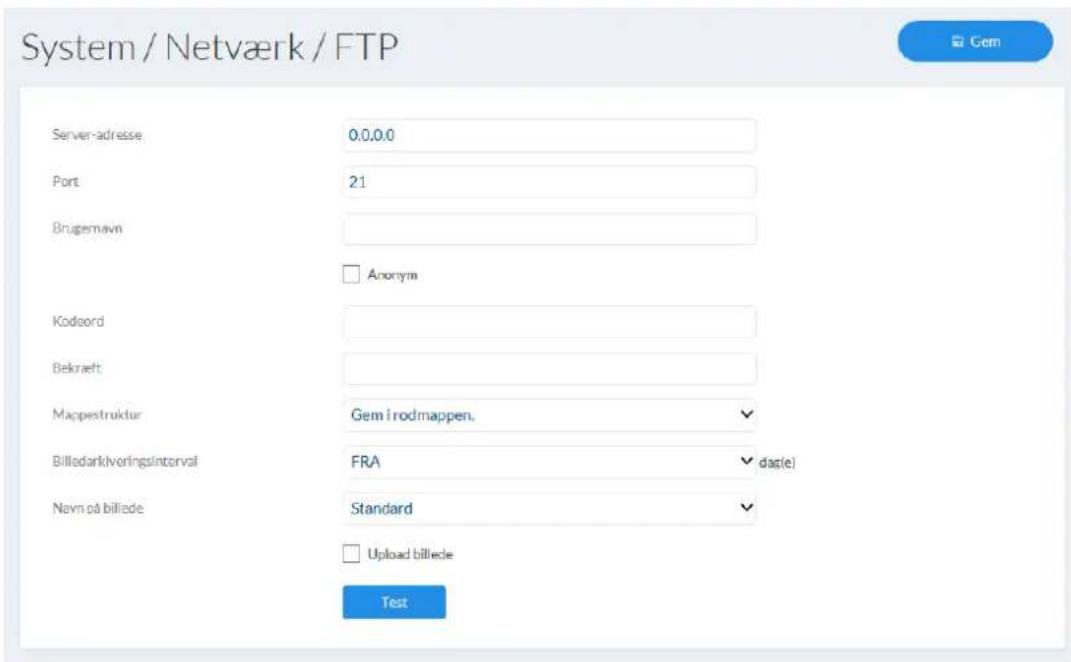

7.4.3.6 FTP 251
7.4.3.7 ABUS Link Station 252

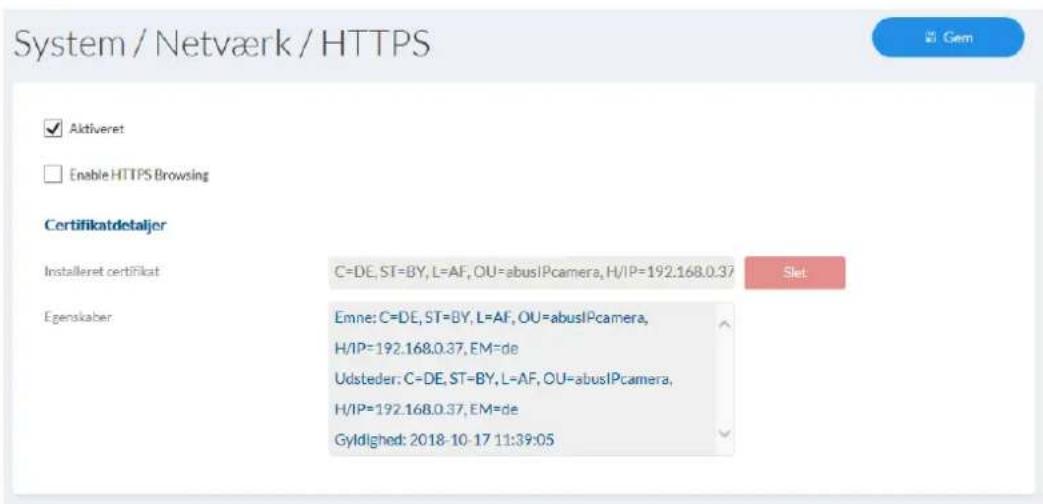

7.4.3.8 HTTPS 253

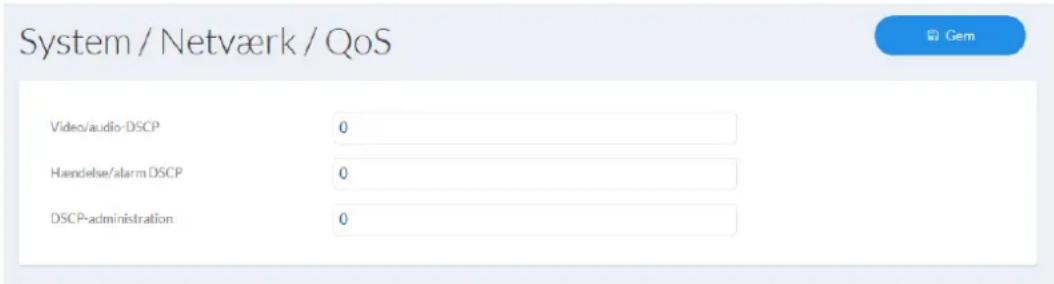

7.4.3.9 QoS 254

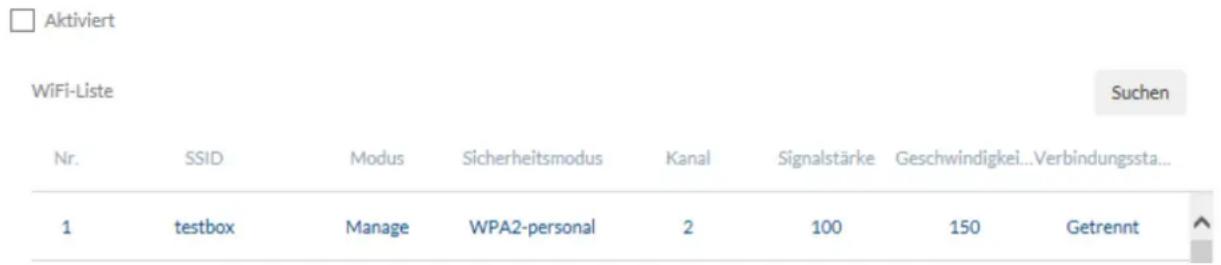

7.4.3.10 WiFi (kun IPCB42515A) 254
7.4.3.11 Integrationsprotokol....255
7.4.3.12 IP-adressefilter 256

7.4.4 Licensoplysninger 256
7.4.5 Opdater og nulstil 256
7.4.6 Andet....257

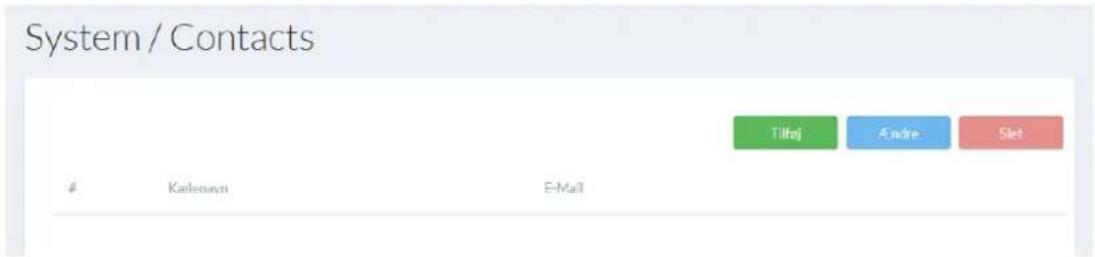

7.4.7 Kontaktpersoner 257
7.4.8 Autentificering 258
7.4.9 Sikkerhed 258

7.5 V IDEO 259

7.5.1 Videostream 259
7.5.2 Billede 260

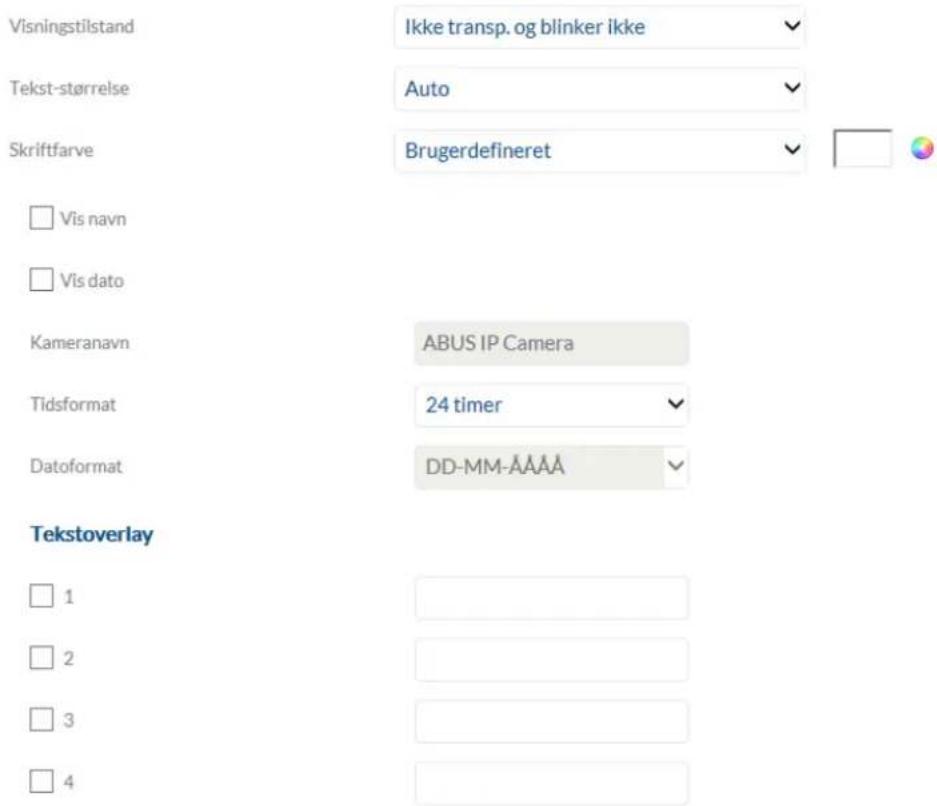

7.5.3 OSD 261
7.5.4 Privatzone-maskering 262

7.6 A AUDIO 263
7.7 L AGRING....263

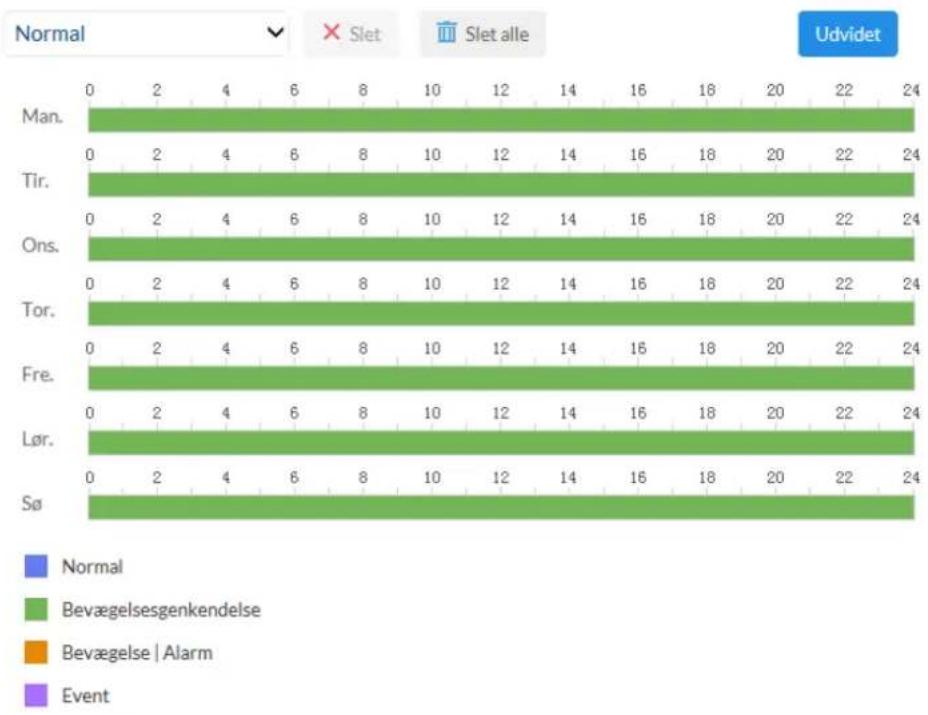

7.7.1 Optagelsestidsplan 263

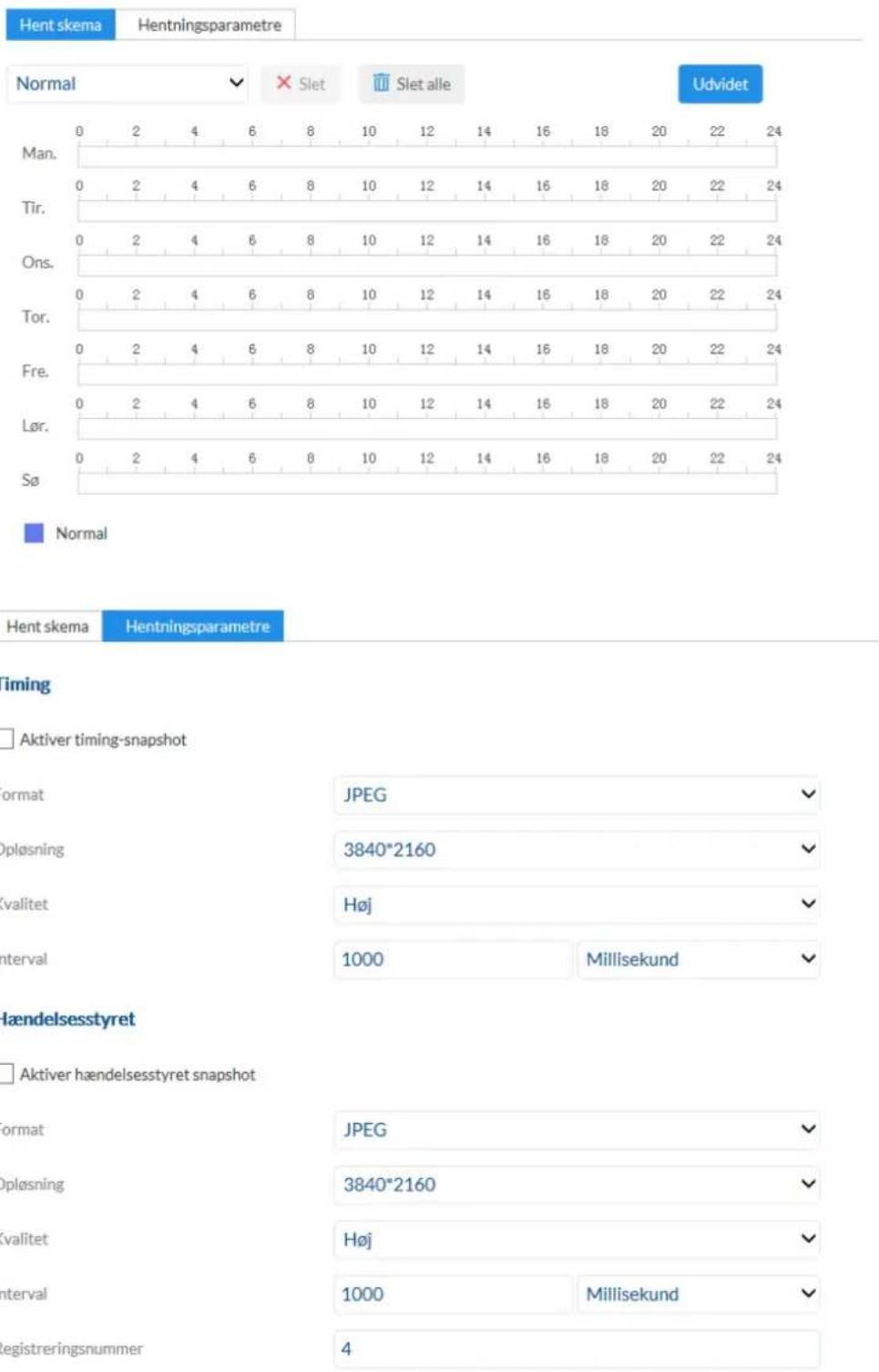

7.7.2 Enkeltbilledoptagelse 264

7.7.3 Hukommelsesadministration 265

7.7.4 Netværksdrev 266

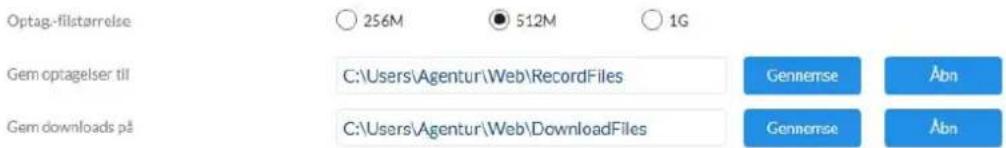

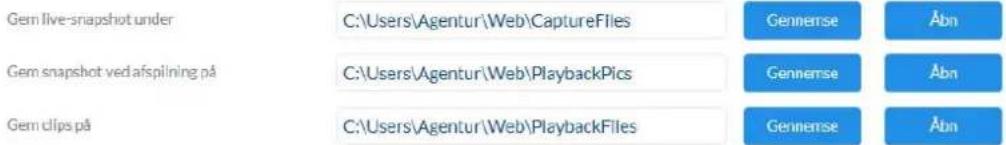

7.8 L OKALE INDSTILLINGER 266

7.9 T IDSPLANER 267

7.10 D ETEKTORER....268

7.10.1 Bevægelsesgenkendelse 268

7.10.2 Cover Detection 269

7.10.3 Alarmindgang 269

7.10.4 Scene Change Detection 269

7.10.5 Intrusion Detection 270

7.10.6 Tripwire Detection 271

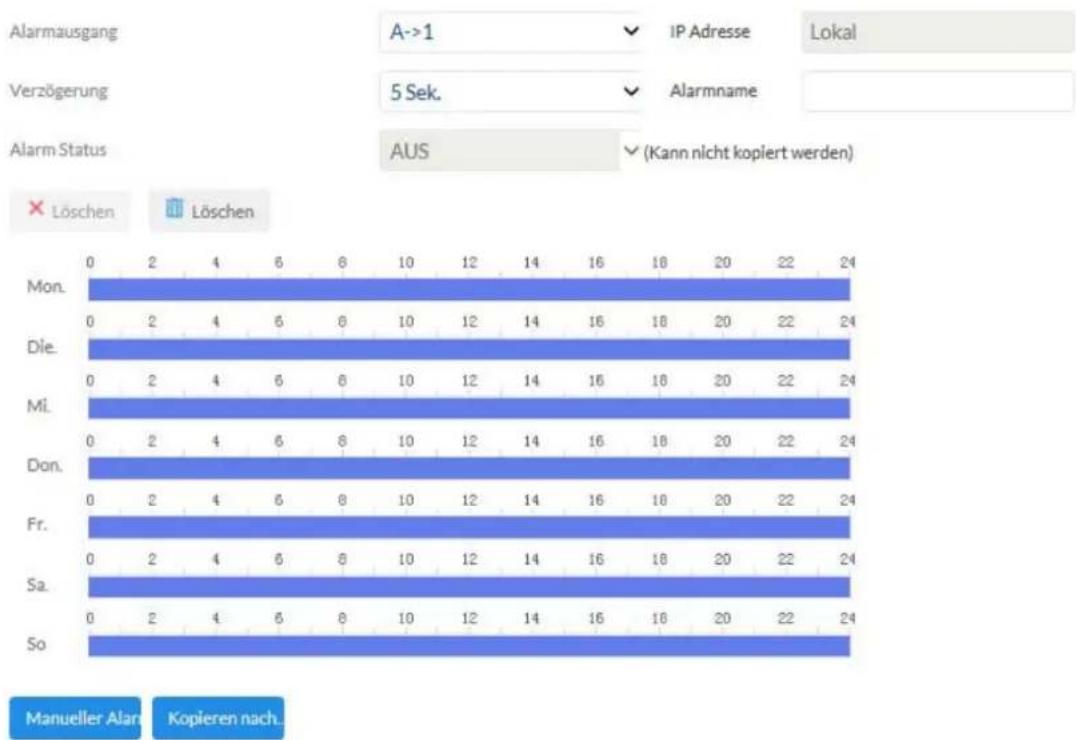

7.11 U DGANGE 272

7.12 B RUGERE 272

7.12.1 Administer brugere 272

7.12.2 Online-brugere 273

7.13 E- MAIL 273

7.14 H ÆNDELSES-MANAGER....275

8. VEDLIGEHOLDELSE OG RENG∅RING 276

8.1 FUNKTIONSTEST 276

8.2 RENG∅RING 276

9. BORTSKAFFELSE......276

1. Korrekt anvendelse

Dette kamera anvendes til videoovervågning indendørs eller udendørs (afhængigt af modellen) i forbindelse med optagelsesudstyr eller visningsudstyr (f.eks. pc).

En anden anvendelse end beskrevet ovenfor kan medføre beskadigelse af produktet. Der er desuden andre farer. Enhver anden anvendelse er ikke korrekt og medfører tab af garantien eller garantiydelsen. Ethvert ansvar udelukkes. Dette gælder også, hvis der er foretaget ombygninger og/eller ændringer på produktet. Læs betjeningsvejledningen helt og grundigt igennem, før du tager produktet i drift. Betjeningsvejledningen indeholder vigtige informationer om montering og betjening.

2. Symbolforklaring

Symbolet med lynet i trekanten anvendes, når der er fare for helbredet, f.eks. på grund af elektrisk stød.

Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige henvisninger i betjeningsvejledningen, som ubetinget skal overholdes.

Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Denne betjeningsvejledning beskriver kamerabrowserens softwarefunktioner. For at få information om hardwareinstallation for det pågældende kamera skal du læse kvikguiden eller hardware-installationsvejledningen, hvis en sådan forefindes.

Betjeningsvejledninger på landets sprog findes som pdf-dokument på internettet på www.abus.com via produktsøgningen.

3. Særlige kendetegn og funktioner

Konstruktion	Opløsning Objektiv-		brændvidde	IR WiFi
IPCB42510A	Mini-dome 2 MPx 2,8 mm			√	-
IPCB42510B	Mini-dome 2 MPx 4,0 mm			√	-
IPCB42510C	Mini-dome 2 MPx 6,0 mm			√ -
IPCB42515A	Mini-dome 2 MPx 2,8 mm			√	√
IPCB44510A	Mini-dome 4 MPx 2,8 mm			√ -
IPCB44510B	Mini-dome 4 MPx 4,0 mm			√ -
IPCB44510C	Mini-dome 4 MPx 6,0 mm			√ -
IPCB62510A	Mini-tube 2 MPx 2,8 mm			√ -
IPCB62510B	Mini-tube 2 MPx 4,0 mm			√ -
IPCB62510C	Mini-tube 2 MPx 6,0 mm			√ -
IPCB64510A	Mini-tube 4 MPx 2,8 mm			√ -
IPCB64510B	Mini-tube 4 MPx 4,0 mm			√ -
IPCB64510C	Mini-tube 4 MPx 6,0 mm			√ -
IPCB68510A	Mini-tube 8 MPx 2,8 mm			√ -
IPCB68510B	Mini-tube 8 MPx 4,0 mm			√ -
IPCB68510C	Mini-tube 8 MPx 6,0 mm			√ -
IPCB62515A	Fix Tube 2 MPx 2.8 mm			√	-
IPCB64515B	Fix Tube 4 MPx 4 mm			√ -
IPCB68515A	Fix Tube 8 MPx 2.8 mm			√ -
IPCB72515A	Fix Dome	2 MPx	2.8 mm	√ -
IPCB74515B	Fix Dome	4 MPx	4 mm	√ -
IPCB78515A	Fix Dome	8 MPx	2.8 mm	√ -
IPCB74615B	Fix Dome	4 MPx	4 mm	√ -
IPCB78615A	Fix Dome	8 MPx	2.8 mm	√ -
TVIP44510	Fix Dome	4 MPx	2.8 mm	√ -
TVIP48510	Fix Dome	8 MPx	2.8 mm	√ -
TVIP64510	Fix Tube 4 MPx 2.8 mm			√ -
TVIP68510	Fix Tube 8 MPx 2.8 mm			√ -

Den effektive IR-rækkevidde afhænger af anvendelsesstedet. Lysabsorberende overflader eller ingen IR-lysreflekterende genstande i synsfeltet reducerer IR-rækkevidden eller giver et for mørkt videobillede. Desuden kan reflekterende genstande i umiddelbar afstand af kameraet (tagrende, mur) give forstyrrende refleksioner af IR-lyset i billedet.

4. Første idriftsættelse

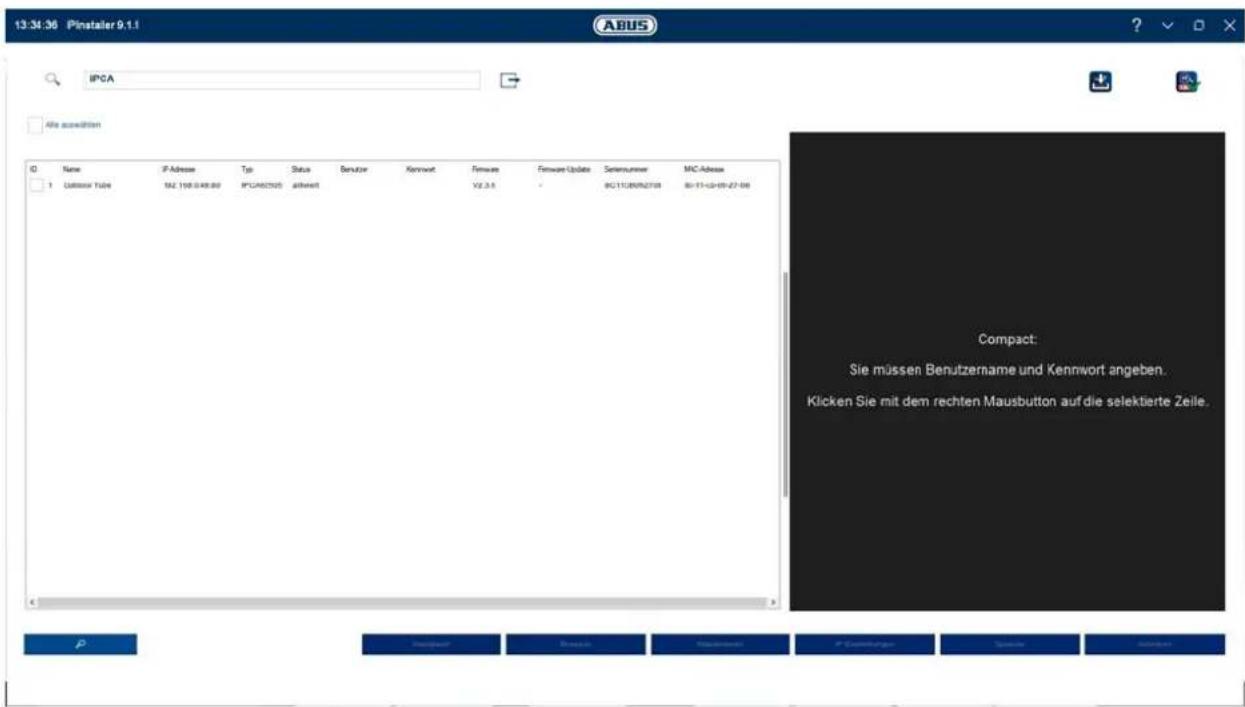

4.1 Anvendelse af ABUS IP-installer til kamerasøgning

Installer og start ABUS IP Installer, som findes på ABUS' hjemmeside www.abus.com under det enkelte produkt.

IP-kameraet skulle nu komme frem på listen, eventuelt endnu ikke med den IP-adresse, der passer til destinationsnetværket.

Som det første skal kameraet aktiveres, dvs. der skal tildeles et sikkert kodeord til hovedbrugeren "installer". Et sikkert kodeord skal opfylde mindst følgende krav:

• 8-16 tegn
• Gyldige tegn: Tal, små bogstaver, store bogstaver, specialtegn ( ! \$ % & / ( ) = ? + - )
• Der skal bruges mindst 2 typer tegn

Første indtastning af kodeord kan ligeledes ske via web-browseren.

Kameraet IP-indstillinger kan ændres via IP Installer.

Kameraet sprogindstillinger kan ligeledes ændres via ABUS IP Installer.

Det skal dog bemærkes, at sprogindstillingen for kameraets startside foretages automatisk afhængigt af sprogindstilling i driftssystemet. Hvis dette sprog ikke findes i kameraet, vises startsiden på engelsk.

Via knappen "Browser" kan et tidligere valgt kamera åbnes direkte i internetbrowseren (den browser, der er indstillet som standardbrowser i Windows, bruges).

4.2 Adgang til netværkskameraet via webbrowser

Tast kameraets IP-adresse ind i browserens adresselinje (i Internet Explorer skal der i tilfælde af en ændret http-port yderligere indtastes "http://" foran IP-adressen.

http://192.168.0.100/doc/page/config.asp ABUS Network Camera

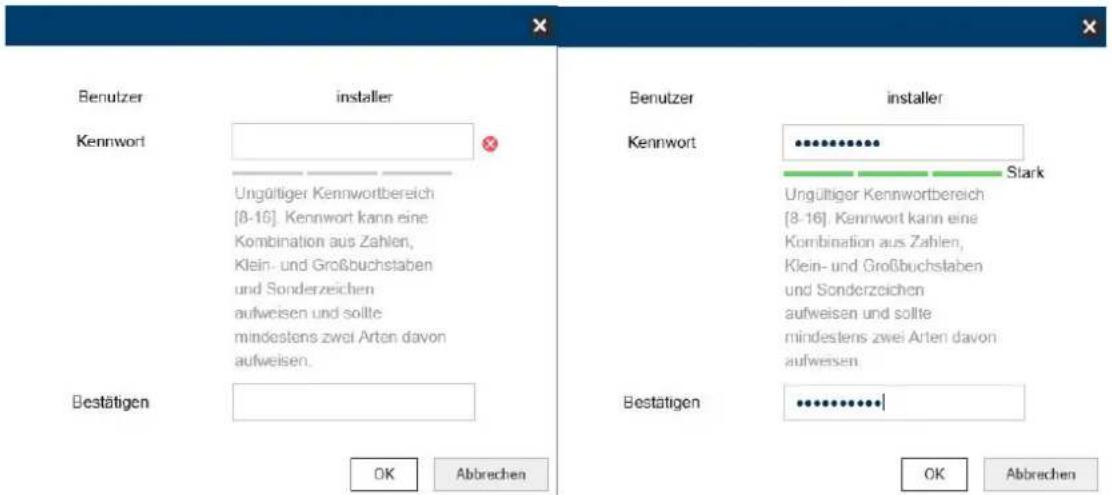

4.3 Første indtastning af kodeord

Af it-sikkerhedsårsager opfordrer vi til, at du bruger et sikkert kodeord med brug af små bogstaver, store bogstaver, tal og specialtegn.

Der er ikke tildelt noget kodeord fra fabrikkens side, dette skal tildeles ved første brug af kameraet. Dette kan ske via ABUS IP-installer (knap "Aktiver") eller via websiden.

Et sikkert kodeord skal opfylde mindst følgende krav:

• 8-16 tegn
• Gyldige tegn: Tal, små bogstaver, store bogstaver, specialtegn ( ! \$ % & / ( ) = ? + - )
• Der skal bruges mindst 2 typer tegn

4.4 Generelle henvisninger vedr. anvendelse af indstillingssider

Funktionselement Beskrivelse
	Gem foretagne ændringer på siden.Du skal være opmærksom på, at indstillinger først anvendes, når du har trykket på gem-knappen.
[x7H4]	Funktion aktiveret
	Funktion deaktiveret
24-Stunden [8x3D]	Liste
	Indtastningsfelt
[x8TK]	Skyderegulator

4.5 Installation af video-plugin

Internet Explorer

Til videovisning i Internet Explorer skal der bruges en såkaldt ActiveX-plugin. Denne plugin skal installeres i browseren. Den pågældende forespørgsel vedr. installation vises, lige efter brugernavn og kodeord er indtastet.

Hvis installationen af ActiveX-plugin i Internet Explorer blokeres, er det nødvendigt at reducere sikkerhedsindstillingerne for ActiveX-installationen/initialiseringen.

Mozilla Firefox/Google Chrome/Microsoft Edge

Til videovisning i denne browser anvendes et kompatibelt format. Af ressource-tekniske grunde er det i den forbindelse kun muligt at vise den 2. videostrøm (maks. 640X360 pixel). Derudover er en lokal afspilning af videodata fra det interne microSD-kort/NAS ikke mulig.

I den forbindelse er det muligt at indstille billedparametre, detektorer eller privatzoner.

Opdatering af kameraets firmware er ikke mulig i disse browsere.

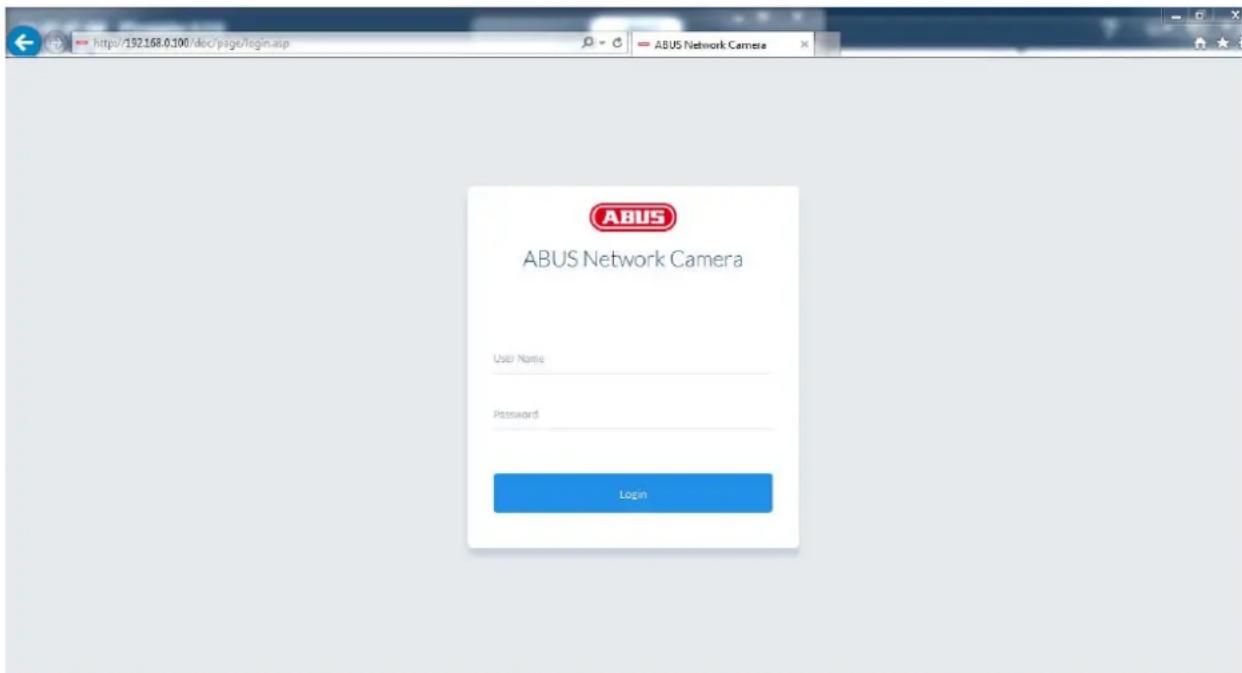

Når IP-adressen er indtastet i browserens adresselinje, og siden er åbnet, vises startsiden på sproget for sprogindstillingen for Internet Explorer (Windows-indstilling).

Den enkelte brugerkonto (installer, master eller user) kan indstilles individuelt på sproget. Eksempelvis kan indstillingssiderne for "installer" vises på engelsk og websiderne for "master" på tysk.

Følgende sprog understøttes: Tysk, engelsk, fransk, hollandsk, dansk. Hvis et sprog ikke understøttes, vises websiden på engelsk.

http://192.168.0.100/doc/page/login.asp ABUS Network Camera ABUS ABUS Network Camera User Name Password Login

4.7 Brugerkonti og kodeord

Oversigt over brugertyper med brugernavnets betegnelse, standardkodeord og de pågældende rettigheder:

Brugertype Brugernavn Standard-kodeord Rettigheder
INSTALLER(for tilgang via webbrowser, mobil-appeller optageudstyr)	installerinstaller>	• Videovisning via webbrowser• ∅jeblikkeligt billede• Lokal videooptagelse på pc• Styring af mikrofon/højtaler (ekstraudstyr)• Fuldskærmstilstand i browser• Zoom/fokusindstilling (hvis det forefindes)• Systemoversigt• Billedindstillinger• Videostream-kvalitetsindstillinger• Dag-/natskift• Privatzonemaskering• IP-adresseindstillinger• Netværksprotokolindstillinger• Indstillinger for forbindelsesporte• DDNS-indstillinger• HTTPS-indstillinger• SMTP-indstillinger• Visning af tekst• Dato/klokkeslæt• Eksport/import/gendannelse• Firmware-update/genstart• Logfil• Indstillinger af bevægelsesgenkendelse• Alarm-management (e-mail/udgang)• Audio-parametre (valgfrit)• Afspilning af optagelser fra det interne lager (kun IE11)
MASTERkan ændres af installer>	vanildeles og kan ændres af installer>	• Videovisning via webbrowser• ∅jeblikkeligt billede• Lokal videooptagelse på pc• Styring af mikrofon/højtaler (ekstraudstyr)• Fuldskærmstilstand i browser• Afspilning af optagelser fra det interne lager (kun IE11)
USERkan ændres af installer>	vanildeles og kan ændres af installer>	• Videovisning via webbrowser• ∅jeblikkeligt billede• Lokal videooptagelse på pc• Styring af mikrofon/højtaler (ekstraudstyr)• Fuldskærmstilstand i browser

4.8 Integrering af kameraet i ABUS NVR

Følgende data kræves for at integrere kameraet i ABUS NVR:

• IP-adresse/domænenavn
• Server-port (standard 8000)
- Brugernavn: installer
- Kodeord: (kan tildeles og ændres af INSTALLER)

4.9 Integrering af kamera i IPCam Plus

Følgende data kræves for at integrere kameraet i IPCam:

• IP-adresse/domænenavn
- http-port (standard 80)
- rtsp-port (standard 554)
- Brugernavn: installer
- Kodeord: (kan tildeles og ændres af INSTALLER)

5. Brugermenu "User"

Knap/visning på billedskærmen	Funktion
	∅jeblikkeligt billede-funktionDenne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format. Billedet lægges i følgende mappe:(Lagringssted, se lokal konfiguration)
	VideofunktionDenne funktion gemmer en video af den aktuelle videostream i AVI-format. Videoen lægges i følgende mappe:(Lagringssted, se lokal konfiguration)
	Frakobling af mikrofon (hvis den forefindes)Via denne knap kan mikrofonen i kameraet eller mikrofonen i den valgfrie audioindgang deaktiveres.
	Frakobling af højtaler (hvis den forefindes)Via denne knap kan højtaleren i den valgfrie audioudgang deaktiveres.
	FuldskærmstilstandOmostilling af videobilledet på monitoren til fuldskærmstilstand (der kan også dobbeltklikkes på videobilledet). Fuldskærmstilstanden kan forlades ved atter at dobbeltklikke på videobilledet eller ved at trykke på ESC-tasten.
	Digital zoom: Tryk på denne knap, og marker et firkantet område i videoområdet med den venstre musetast. Tryk igen på den venstre musetast for at deaktivere den digitale zoom.
	Log bruger af. Derefter vises login-siden atter.

6. Visnings og konfigurationsmenu bruger "master"

Knap/visning på billedskærmen	Funktion
	∅jeblikkeligt billede-funktionDenne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format (lagringssted, se lokal konfiguration).
	VideofunktionDenne funktion gemmer en video af den aktuelle videostream i AVI-format (lagringssted, se lokal konfiguration).
	Frakobling af mikrofon (hvis den forefindes)Via denne knap kan mikrofonen i kameraet eller mikrofonen i den valgfrie audioindgang deaktiveres.
	Frakobling af højtaler (hvis den forefindes)Via denne knap kan højtaleren i den valgfrie audioudgang deaktiveres.
	FuldskærmstilstandOmstilling af videobilledet på monitoren til fuldskærmstilstand (der kan også dobbeltklikkes på videobilledet). Fuldskærmstilstanden kan forlades ved atter at dobbeltklikke på videobilledet eller ved at trykke på ESC-tasten.
	Digital zoom: Tryk på denne knap, og marker et firkantet område i videoområdet med den venstre musetast. Tryk igen på den venstre musetast for at deaktivere den digitale zoom.
	Log bruger af. Derefter vises login-siden atter.

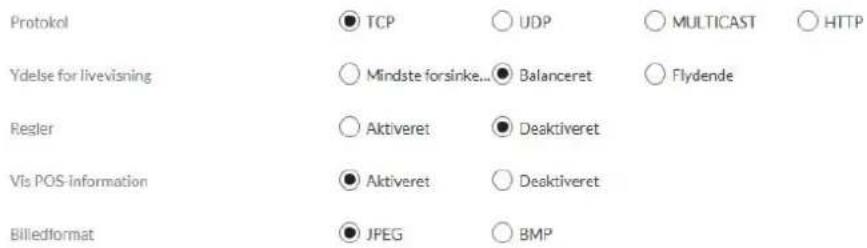

6.1 Lokal konfiguration

Local Indstillinger for livevisning Protokol TCP UDP MULTICAST HTTP Ydelse for livevisning Mindste forsink... Balanceret Flydende Regler Aktiveret Deaktiveret Vis POS-information Aktiveret Deaktiveret Billedformat JPEG BMP Indstillinger for optagelsesfil Optag-filsterrelse 256M 512M 1G Gem ootagelser till C:\Users\Agentur\Web\RecordFiles Genemse Abn Gem downloads på C:\Users\Agentur\Web\DownloadFiles Genemse Abn Billede/besk-indst. Gem live-snapshot under C:\Users\Agentur\Web\CaptureFiles Genemse Abn Gem snapshot ved afspilning på C:\Users\Agentur\Web\PlaybackPics Genemse Abn Gem clips på C:\Users\Agentur\Web\PlaybackFiles Genemse Abn

Protokol: Indstilling af overførselsprotokollen (standard: TCP)

Livevisnings-effekt: Her kan du vælge prioriteten ved visning i browseren (prioritet på billedflow eller billedkvalitet).

Liveindikator: Visning af alle hændelsesanimationer i livebilledet (f.eks. rammer ved bevægelsesgenkendelse). Disse animationer optages også i optagelsesapparatet.

Billedformat: Vælg kompressionsformatet ved lagring af enkeltbilleder via browser-live-overfladen.

Optag.-filstørrelse: Vælg størrelsen af videosekvenser ved lagring af

videoer via browser-live-overfladen.

Lagring af optagelser på: Vælg stien til videooptagelsen.

Gem downloadede filer på: Vælg stien til downloadede videofiler fra SD-kortet.

Gem live-snapshots på: Vælg stien til lagring af billeder via browser-live-overfladen.

Snapshot ved afspilning: Vælg stien til lagring af billeder under afspilningen.

Gem klip på: Vælg stien til lagring af videoklip under afspilningen.

6.2 Visning/download af optagelser fra det interne lager

http://192.168.0.100.doc/page/cn/afig.asp ABUS Network Camera Logged in as Master 1 HOME Live-Anzolge Winderzabe ALLUMIN Lokal Kanulir : 1 Status: 4 Okt 2018 # So Me Di Ms Do Fy Sa 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 25 29 30 31 Sudien 2018-10-18 00:00:00 00 19:00 20:00 21:00 22:00 23:00 00:00 01:00 02:00 03:00 04:00 05:00 06:00 Befehl Douer Alarm Manuell

Symbol Forklaring
		Valg af dato til optagelsessøgning. Hvis der findes data på SD-kortet, bliver disse vist på afspilningslisten efter optagelsestype.Vælg først en dato, og tryk derefter på "SEARCH".
		Standsning af afspilningen
		Reducering af afspilningshastigheden (fremad)
		Forøgelse af afspilningshastigheden (fremad)
		Afspilning fremad et billede ad gangen
		Afspilningslydstyrke (hvis audiodata er inkluderet)
		Aktiver digital zoom. Tegn derefter en firkant med venstre museknap i videoområdet. Digital zoom anvendes på dette område. Digital zoom afsluttes ved at trykke på denne knap igen.

			Lagring af enkeltbillede (lagringssted, se lokal konfiguration)
			Start/stop videoklippefunktionen. Den klippede video bliver gemt efter tryk på Stop (lagringssted, se lokal konfiguration).
			Åbner en dialog til download af optagede videofiler fra SD-kortet.
			Åbner en dialog til download af optagede billedfiler fra SD-kortet.
			Afspilningsliste med tids- og datovisning (visning afhængig af den tidsmæssige zoomfaktor). I afspilningslisten vises de optagede data med forskellige farver afhængigt af optagelsestype.
			Indstilling af den tidsmæssige zoomfaktor

7. Visnings og konfigurationsmenuer bruger "installer"

7.1 Livevisning

Visningen af bruger installers livevisning er den samme som bruger masters. Bruger installer har dog ekstra indstillingsmuligheder, såsom indstillingsguide eller udvidet konfiguration.

7.2 Hurtighjælp (Quick Help)

Via denne knap i øverste højre hjørne kan der på mange indstillingssider vises oplysninger om de enkelte indstillingspunkter.

I det øverste højre område vises systemets generelle tilstand via et symbol.

System i orden

Alle parametre som systemtemperatur og processorkapacitet er i orden. Alle anvendte funktioner fungerer fejlfrit.

System fejlbehæftet

Der er opstået fejl i systemet. Disse er dog ukritiske for kameraets basale funktioner. Der kan dog forekomme begrænsninger eller fejlfunktioner ved bestemte funktioner. Installer skal evt. kontrollere systemet.

Systemtilstand kritisk

Bestemte parametre som systemtemperatur eller processorkapacitet er kritiske for systemet. Systemet skal straks kontrolleres af Installer.

Type: Kameraets artikelnummer

Serienr.: Kameraets serienummer

Firmwareversion: Visning af den aktuelt installerede firmware

Coding-version: Videokoderens versionsnummer

Web-version: Versionsnummer for web-siden

Plugin-version: Version for kameraets tilgængelige video-plugins

Antal kanaler: På et kamera vises typisk kun 1 kanal. På såkaldte IP-kodere kan der være flere tilgængelige kamerakanaler.

Antal HDD'er: Visning af antal indbyggede lagringsmedier (f.eks. MicroSD-kort)

Antal alarmindgange: Antal indgange på kameraet

Antal alarmudgange: Antal udgange på kameraet

Anvendelse af lager: Tilstand for det interne lager

Datatrafik: Sum af video- og audio-bitrate via netværksinterfacet (udgående)

CPU-belastning: Visning af kameraets processorkapacitet

7.4 System

7.4.1 Dato og klokkeslæt

System / Tidsindstillinger Tidzone (GMT +01:00) Amsterdam, Berlin, Rom, Paris NTP ● NTP Server-adresse pool.ntp.org NTP-port 123 Interval (min.) 1440 minut(ter) Test Manuel ○ Manuel Enhedstid 2018-11-06 12:05:08 Tidsindstilling 2018-11-06 12:04:49 10 Synkronisering med computertid

Tidszone: Vælg her tidszonen, hvor kameraet befinder sig.

En standardserver er allerede indstillet, og den kan ændres efter behov.

NTP-port: Indtast NTP-porten her. Standardporten for NTP er 123.

Interval:

Vælg et opdateringsinterval.

Manuel:

Manuel indstilling af dato og klokkeslæt. Klik i dato-/klokkeslætsfeltet for at åbne en konfigurationsmenu.

Synkroniser med pc-tid:

Anvendelse af den aktuelle pc-tid, hvor der i dette øjeblik er adgang fra (efter lagring af indstillingerne).

7.4.2 Sommertid (DST)

Aktiver sommertid: Sæt fluebenet, hvis kameraets opstillingssted generelt deltager i sommer-/vintertidsomstillingen.

Start-/sluttidspunkt: Her kan de præcise skiftetidspunkter indtastes.

Sommertidsforskydelse: Indstilling af tidsforskel

System / Sommertid Aktiver sommertid Starttidspunkt Mar. ✓ Sidste ✓ Sp ✓ 02 ✓ Sluttdspunkt: Okt. ✓ Sidste ✓ Sp ✓ 03 ✓ DST-bis 60minut(ter)

7.4.3 Netværk

7.4.3.1 TCP/IP

System / Netværk / TCP/IP NIC-type 10M/100M/1000M Auto DHCP IPv4-adresse 192.168.0.37 Test IPv4-subnetmaske 255.255.255.0 IPv4-standard-gateway 192.168.0.1 IPv6-tilstand Route advertisement Vis route advertisement IPv6-adresse IPv6-subnetmaske IPv6-standard-gateway MAC-adresse 8c:11:cbe:0b:45:98 MTU 1500 Multicast-adresse

LAN/WLAN: Vælg, om LAN- eller WLAN-interfacet (hvis det forefindes) skal konfigureres.

NIC-hastighed: Valg af LAN-adapterens hastighed.

DHCP: IP-adresse, subnetmaske, gateway (standard-router) samt DNS-serveradresse hentes automatisk fra en DHCP-server. Med henblik

herpå skal der være en aktiveret DHCP-server i netværket. Felterne på denne side er deaktiveret i denne modus og er beregnet som informationsfelter til de registrerede data. Hvis DHCP ikke er aktiveret, anvendes en statisk IP-adresse (se nedenfor).

Statisk IP-adresse: Manuel indstilling af netværksparametre for IPv4. (DHCP flueben ikke sat)

IPv4-adresse: Manuel indstilling af kameraets IP-adresse

IPv4-subnetmaske: Manuel indstilling af kameraets subnetmaske

IPv4-standard-gateway: Manuel indstilling af kameraets gateway-IP-adresse (også kaldet standard-router)

IPv6-modus: Manuel: Manuel tildeling af IPv6 adresse

DHCP: Automatisk beregning af adressen via DHCP Route advertisement:

IPv6-adresse: IPv6-netværksadresse

IPv6-subnetmaske: IPv6-subnetmaske

IPv6-standard-gateway: IPv6-standard-gateway

MAC-adresse: Visning af MAC-adressen

MTU: Maksimal pakkelængde

Multicast-Adresse ✓ Aktiviere Multicast Discovery DNS-Server DNS Server 1 6.0.0.0 DNS Server 2

Multicast-adresse: Multicast-netværksadresse

Aktiver Multicast: Aktivering af Multicast-funktionen

DNS-server 1: Manuel indstilling af DNS-serverens IP-adresse

Aktivér DDNS: Ved at sætte fluebenet aktiveres DDNS-funktionen.

Vælg service: Vælg en serviceudbyder for DDNS-servicen.

Serveradresse: Udbyderens IP-adresse

Domæne: Registreret hostnavn hos DDNS-serviceudbyderen (hvis tilgængelig)

Port: Tjenestens port (hvis tilstede)

Brugernavn: Kontoens brugeridentifikation hos DDNS-serviceudbyderen

Kodeord: Kontoens kodeord hos DDNS-serviceudbyderen

System / Netværk / DDNS Aktiver DDNS DDNS-type ABUS Server Server-adresse apl.abus-server.com Brugemavn Port 0 Kodeord Bekræft

i	Du kan finde yderligere oplysninger om emnet "ABUS SERVER" på hjælpesiden på følgende adresse:https://www.abus-server.com/faq.html

7.4.3.3 Port

HTTP-port: Standardporten til HTTP-overførsel hedder 80. Hvis der er flere IP-kameraer i ét subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang.

RTSP-port: Standardport til RTSP-overførsel er 554. Hvis der er flere IP-kameraer i ét subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer én gang.

HTTPS-port: Standardporten til HTTPS-overførsel er 443. Hvis der er flere IP-kameraer i ét subnet, skal hvert kamera have sin egen HTTPS-port, der kun forekommer én gang.

Serverport: Standardporten er 8000. Hvis der er flere IP-kameraer i ét subnet, skal hvert kamera have sin egen serverport, der kun forekommer én gang.

System / Netværk / Port HTTP-port 80 RTSP-port 554 HTTPS-port 443 Serverport 8000

Hvis adgangen til kameraet skal foregå via router (f.eks. fra internettet til det lokale netværk), skal portvideresendelsen til HTTP-, RTSP- og serverporten foretages i routeren. Hvis HTTPS fortsat bruges, skal der ligeledes foretages en portvideresendelse til HTTPS-porten.

7.4.3.4 NAT

Aktivér UPnP: Aktivér eller deaktivér UPnP-funktionen. Ved aktiveret UPnP-funktion kan netværkskameraet findes i Windows netværk. UPnP-navn: Tildeling af et UPnP-navn, som kameraet vises med på netværket via UPnP.

Aktiver port mapping: Funktionen NAT (Network Address Translation) eller port mapping indstiller automatisk portvideresendelser til adgangen fra internettet til kameraet i routeren (hvis det understøttes af routeren).

Mapping-type: Auto: Automatisk tildeling af alle porte

Manuel: Manuel tildeling af alle porte

System / Netværk / NAT

Aktiver UPnP™

Kælenavn

IPCB68510-8C11CB0B4598

Port mapping tilstand

Manuel

Porttype	Ekstern port	Ekstern IP-adresse	Intern port	Status
HTTP	80	0.0.0.0	80	Ugyldig
RTSP	554	0.0.0.0	554	Ugyldig
Serverport	8000	0.0.0.0	8000	Ugyldig

7.4.3.5 SNMP

SNMP (Simple Network Management Protocol) SNMP-protokollen giver mulighed for en central netværksstyring af netværkskomponenter.

Aktivér SNMPv1: Aktivering af SNMPv1-funktionen Aktivér SNMPv2: Aktivering af SNMPv2-funktionen SNMP-Comm. Skrive: SNMP-community string til at skrive Læs SNMP-community: SNMP-community string til at læse Trap Address: TRAP-serverens IP-adresse Trap Port: TRAP-serverens port Trap-community: TRAP-community string

Aktivér SNMPv3: Aktivering af SNMPv3 Læs brugernavn: Tildel brugernavn Sikkerhedsniveau: auth, priv.: Ingen bekræftelse, ingen aflåsning auth, no priv.: Bekræftelse, ingen aflåsning no auth, no priv.: Ingen bekræftelse, kryptering

Bekræft.-algor.: Vælg bekræftelsesalgoritme: MD5, SDA Kodeord-bekr.: Tildeling af kodeord Private-key-algoritme: Vælg krypteringsalgoritme: DES, AES Private-key-kodeord: Tildeling af kodeord Skriv brugernavn: Tildel brugernavn

Sikkerhedsniveau:

auth, priv.: Ingen bekræftelse, ingen aflåsning auth, no priv.: Bekræftelse, ingen aflåsning no auth, no priv.: Ingen bekræftelse, kryptering

Bekræft.-algor.: Vælg bekræftelsesalgoritme: MD5, SDA

Kodeord-bekr.: Tildeling af kodeord

Private-key-algoritme: Vælg krypteringsalgoritme: DES, AES

Private-key-kodeord: Tildeling af kodeord

SNMP-port: Netværksport til SNMP-servicen

System / Netværk / SNMP SNMP v1/v2 Aktiver SNMPv1 Aktiver SNMP 2c Læs SNMP-community public Skriv SNMP-comm. private Trap-adresse Trap-port 162 Trap-community public SNMP v3 Aktiver SNMPv3 Læs brugemavn Silderhedsniveau no auth, no priv Bekraeft-algor. MDS SHA

7.4.3.6 FTP

Serveradresse: FTP-serverens IP-adresse

Port: FTP-serverport

Brugernavn: Brugernavn for kontoen på FTP-serveren

Anonym: Anonym adgang til FTP-serveren (skal understøttes af serveren)

Bekræft: Bekræftelse af kodeord

Mappestruktur: Vælg lagringssted for de uploadede data her. Du kan vælge

mellem "Gem i rodmappen"; "Gem i overordnet mappe"; "Gem i underordnet mappe".

Overordnet bibliotek: Dette menupunkt står kun til rådighed, hvis du har valgt "Gem i

overordnet mappe" eller "Gem i underordnet mappe" i mappestrukturen. Du kan vælge et navn til den overordnede mappe her. Filerne gemmes i en mappe på FTP-serveren. Vælg mellem "Brug apparatnavn", "Brug enhedsnummer", "Brug enhedens IP-adresse"

overordnede bibliotek. Du kan vælge mellem "Brug kameranavn" og "Brug kameranummer".

Billedarkiveringsinterval: Indstillinger: SLUKKET, 1-30 dage

Denne værdi angiver, hvor ofte der skal oprettes en ny mappe til opbevaring af billeder på FTP-serveren (eksempel: Værdi 1 -> der oprettes hver dag en ny mappe til opbevaring af billeder).

Sørg for, at den oprettede bruger har rettigheder på FTP-serveren til at oprette mapper.

Billednavn: Standard: IP_Kamerakanal_Tidsstempel_Hændelsestype.jpg

Brugeridentificeret Præfix:


Test: Knap til afprøvning af FTP-indstillinger

System / Netværk / FTP Server-adresse 0.0.0.0 Port 21 Brugemavn Anonym Kodeord Bekraft Mappestruktur Gem i rodmappen. Billedarkilveringsintervall FRA daste Navn på billede Standard Upload billede Test

ABUS Link Station-funktionen bruges til let fjernadgang til ABUS-enheden via Link Station APP (iOS / Android). Produkter kan let konfigureres og frigives via QR-kode - uden komplicerede konfigurationer i routeren (ingen portvideresendelse krævet).

Aktivér funktionen, og tildel en verifikationskode (6-12 tegn, A-Z, a-z, 0-9, mindst 2 forskellige karaktertyper anbefales).

1. Aktivér ABUS Link Station-funktion i IP-kamera
2. Føj IP-kamera via QR-kode eller 9-cifret serienummerdel til appen ABUS Link Station
3. Aktivér push-meddelelse i APP (Mere / funktionsindstillinger / push-meddelelse)
4. Aktivér "Alarmmeddelelse" i de individuelle kameraindstillinger i Link Station-appen.
5. Aktivér og konfigurer den ønskede detektor i IP-kamera (bevægelsesdetektion, tripwire eller indtrængningsdetektion)
6. Aktivér "Begivenhedsstyret single-frame-optagelse" i IP-kameraet under Opbevaring / Enkeltbilledeoptagelse / erhvervelsesparametre
7. Føj regel i Event Manager til IP-kamera og vælg "Meddel NVR / CMS" som handling

Skub resultat i smartphonen:

• Tryk info i statuslinjen
• 1 ramme under "Nyheder" i Link Station-app
• valgfrit: med indbygget SD-kort og varighed eller begivenhed videooptagelse, der er synonym kort videosekvens tilgængelig

7.4.3.8 HTTPS

Aktivér HTTPS: Aktiverer HTTPS-funktionen. Det gør en sikker forbindelse med forbindelsescertifikat mulig. Du skal være opmærksom på, at yderligere trin til konfigurationen af HTTPS-funktionen er nødvendige.

HTTPS i browser: Ved aktivering bliver HTTPS-protokollen fremtvunget ved adgangen til kameraet via web-browseren.

Opret selvsigneret certifikat: Indtast alle nødvendige detaljer for certifikatet. Når du senere skal have adgang til kameraet, skal forbindelsen også bekræftes i browseren.

Installer signeret certifikat: Installering af et HTTPS-certifikat fra en ekstern udbyder. Når du senere skal have adgang til kameraet, accepteres forbindelsen som sikker i browseren (adresselinjen er grøn).

System / Netværk / HTTPS ✓ Aktiveret ☐ Enable HTTPS Browsing Certifikatdetaljer Installeret certifikat C=DE, ST=BY, L=AF, OU=abusIPcamera, H/IP=192.168.0.37 Slet Egenskaber Emne: C=DE, ST=BY, L=AF, OU=abusIPcamera, H/IP=192.168.0.37, EM=de Udsteder: C=DE, ST=BY, L=AF, OU=abusIPcamera, H/IP=192.168.0.37, EM=de Gyldighed: 2018-10-17 11:39:05

7.4.3.9 QoS

QoS bestemmer dataflowet mellem to netværkskomponenter ved hjælp af kvalitetsparametre.

Hændelse/alarm DSCP: DSCP-værdi for hændelses-/alarmdata

Händtering af DSCP: DSCP-værdi for kommunikationsdata

System / Netværk / QoS Video/audio-DSCP 0 Handelse/alarm DSCP 0 DSCP-administration 0

7.4.3.10 WiFi (kun IPCB42515A)

WiFi-liste: Her vises de tilgængelige WiFi-netværk. Klik i en linje for at vælge et netværk.

Netværksmodus: Infrastruktur

Betegner et netværk, hvor en central instans (Wireless Access Point/Router) sørger for koordinering af dataoverførsel af alle netværkskomponenter.

Ad-hoc

Betegner et netværk, hvor alle netværkskomponenter er direkte forbundet med hinanden uden anvendelse af en central instans (Wireless Access Point/Router). Alle netværkskomponenter skal bruge samme SSID og sikkerhedstilstand.

Sikkerhedstilstand: Vælg en kryptering til WiFi-forbindelsen (WPA2 personal anbefales).

Krypteringstype: Vælg en krypteringsalgoritme.

Kodeord: Indtast et kodeord til WiFi-netværket.

2 forskellige måder at bruge WPS-funktionen på (PIN-kode, PBC).

PIN-kode: Opretter en ny PIN-kode, så PIN-kode-metoden kan bruges.

PBC-forbindelse: (Push Button Configuration) WPS-forbindelsen skabes, når der trykkes på en knap på kameraet. PIN-kode-forbindelse: Der oprettes en PIN-kode i routeren, som indtastes i kameraet.

Wi-Fi

SSID

testbox

Netzwerkmodus

Manage

Sicherheitsmodus

WPA2-personal

Verschlüsselungstyp

TKIP

Schlüssel 1

Aktiver ONVIF: Her kan kameraets ONVIF-grænseflade deaktiveres ved behov.

Som standard er denne grænseflade deaktiveret. Adgangsdataene via denne grænseflade er identiske med adgangsdataene for brugeren "installer".

Aktiver ONVIF

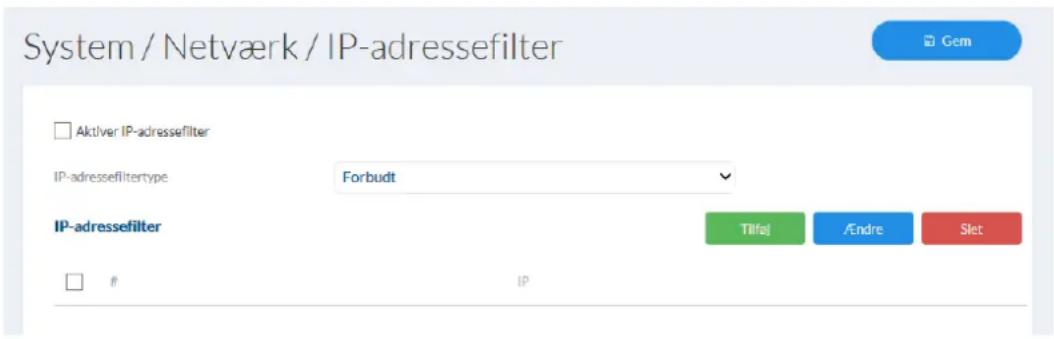

7.4.3.12 IP-adressefilter

Aktiver IP-adressefilter: Aktiverer IP-adressefilterfunktionen for IPv4-adresser.

Når adresserne indtastes, er kun IP-adresser tilladt (ingen domænenavne).

IP-adressefiltertype: Valg mellem forbudte og tilladte adresser. Der kan kun indstilles enten forbudte eller tilladte adresser.

Tilføj/

Ændr/

Slet: Administration af filterreglerne. Formatet for IP-

adresseindtastningen er: XXX.XXX.XXX.XXX

System / Netværk / IP-adressefilter Gem Aktiver IP-adressefilter IP-adressefiltertype Forbudt IP-adressefilter Tilfej /Endre Slet

IP

7.4.4 Licensoplysninger

På dette sted kan man se oplysninger om anvendte kode-moduler, som er underlagt en GPL-licens.

7.4.5 Opdater og nulstil

Genstart: Tryk på knappen "Genstart" for at foretage genstarten manuelt.

Gendan: Nulstiller kameraet til fabriksindstillingerne (undtagen

netværksindstillinger og brugerindstillinger).

Standard: Nulstilling af alle indstillinger

Udstyrsparameter: Eksporterer den samlede kamerakonfiguration til en fil. Til dette

formål skal der tildeles et kodeord til beskyttelse af filen.

Importér konfiguration: Importerer en tidligere eksporteret konfiguration af samme

kameratype med kodeord.

Firmware-opdatering: Med denne funktion kan kameraets firmware opdateres. Download

først den aktuelle firmware fra ABUS' hjemmeside. Med knappen

"Søg" kan denne fil vælges til opdateringen. Tryk på knappen

"Upgrade" for at starte opdateringen.

Genstart

Genstart

Genstart enheden

Standard

Gendan

Gendan alle standardindstillingerne, undtagen IP-indstillingerne.

Standard

Nulstil alle indstillingerne til standardindstillinger.

Eksporter information

Enhedsindstillinger

Importer konfigurationsfil

Enhedsindstillinger

Gennemse

Import

Status

Opdater

Firmware

Gennemse

Opdater

7.4.6 Andet

Aktivér IR-lys: Som standard er det integrerede IR-lys i kameraerne aktiveret.

Efter behov kan det deaktiveres permanent.

Aktiver tredje stream: Ved behov kan en 3. videodatastrøm aktiveres. Klienten skal i dette tilfælde understøtte dette (fx ved integration via ONVIF-protokollen).

I dette tilfælde er funktionen "DynGOP" ikke tilgængelig i indstillingerne for video stream.

Hardware

Aktivér IR-lys

Software

Aktiver tredje stream

7.4.7 Kontaktpersoner

På denne side tildeles der en e-mailadresse til et navn. Dette letter senere programmeringen af hændelsesregler i punktet hændelses-manager. Kontaktpersoner kan tilføjes, redigeres og slettes.

System / Contacts

Kalenzen E-Mail

Tilraj Andre Slet

7.4.8 Autenticering

RTSP/web-autentificering: digest: Brugernavn og kodeord forsynes med en hash-værdi. digest/basic: Basic-proceduren koder kodeordet ved overførslen. Denne procedure bør kun anvendes i forbindelse med HTTPS.

System / Bekræftelse RTSP-godkendelse digest WEB-bekræftelse digest/basic

7.4.9 Sikkerhed

Aktiver spærring af uautoriseret log-in: Aktiver denne funktion for at spærre websiden i et bestemt tidsrum (5 min.) efter flere fejlmeldinger (5).

□ Aktiver spærring af uautoriseret log ind

7.5 Video

7.5.1 Videostream

Stream: Vælg 1., 2. eller 3. videostream til konfiguration (stream 3 kun ved separat aktivering i systemindstillingerne

Type: Vælg, om video eller video og audio skal overføres.

Opløsning: Vælg videostreamens opløsning.

Bitrate-type: Vælg streaming-metoden: Konstant bitrate: holder bitraten konstant på den indstillede værdi uafhængigt af kvaliteten.

Videokvalitet: Vælg den ønskede kvalitet (kun ved variabel bitrate). Den værdi, der er indstillet her, beskriver kompressionsniveauet.

Billedrate: Vælg antallet af billeder til overførsel pr. sekund.

Maks. bitrate: Vælg den båndbredde, der maksimalt skal anvendes i gennemsnit. Denne bitrate kan kortvarigt overskrides ved tilsvarende billedforandringer.

Videokodning: Vælg den codec, der skal bruges til komprimering af data.

Profil: Vælg her profiltypen for video-codec. Der er fastlagt en profil, der bestemmer, hvilke parametre der skal bruges til encoding.

I-frame-billedinterval: Vælg, hvor ofte en I-frame (kun på H.264) skal sendes. Jo oftere en I-frame (full screen) sendes, jo bedre er videokvaliteten, men jo mere båndbredde er der brug for.

Video / Video stream

Stream-type

Fælles profil: Billedindstillinger og billedoptimeringsfunktioner gælder for dag- og natprofil

Tidsstyrede billedindstillinger og billedoptimeringsfunktioner kan indstilles separat for dag- og natprofil

Lysstyrke, kontrast, mætning, farvetone: Tilpas disse værdier efter omgivelserne.

Skarphed: Indstilling af videobilledets elektroniske overskarphed (forøget kantkontrast)

Iris-tilstand: Vælg afhængigt af model mellem manuel og automatisk irisstyring. Hvis kun én modus er tilgængelig, bliver kun denne modus tilbudt.

Eksponeringsvarighed: Vælg en værdi for den faste eksponeringstid.

Forstærkning (valgfri): Jo højere værdien er, desto lysere er billedet ved dårlige lysforhold, og desto højere er billedstøjen.

Dag/nat-skift: Vælg en metode til at skifte mellem dag- og natmodus.

Dag: Kameraet forbliver i dagmodus.

Nat: Kameraet forbliver i natmodus.

Auto: Automatisk omstilling afhængigt af lysforholdene

Tidsplan: Omstilling på faste klokkeslæt. Indtastning af dagens starttidspunkt og sluttidspunkt er påkrævet.

Udløsning ved hændelse: Omstillingen foretages ved udløsning af indgangen. Udgangstilstanden, hvis indgangen ikke udløses, kan foretages med indstillingen Status.

Følsomhed: Jo højere værdi, desto mere mørkt skal det være, inden kameraet skifter til natmodus.

Forsinkelsestid: Forsinkelse i sekunder til der skiftes til dag- eller natmodus.

Smart IR: Forhindrer overblændingseffekter af genstande, der er for tæt på, når IR-belysningen er aktiveret.

WDR: Wide Dynamic-funktion til en bedre visning af store kontraster.

Hvis billedet vises for lyst, skal WDR-trinnet reduceres.

Wide Dynamic Level: Valg af WDR-trin. Et højere trin kan øge billedstøjen.

HLC: Overstrålinger i kanten fra stærke lyskilder reduceres (fx billygter).

En høj tærskelværdi betyder høj reduktion. Funktion kun ved deaktiveret WDR.

Hvidbalance: Vælg mellem forskellige varianter af hvidbalancen.

Dig. støjundertrykkelse: Funktion til reduktion af støj i billedet. Jo højere værdien er, desto mere støj fjernes, og desto mere statisk virker billedet.

Støjundertr.-niveau: Valg af DNR-trin

Spejlvend billedet: H: Horisontal spejling (venstre/højre)

V: Vertikal spejling (oppe/nede)

Hor. + Vert.: Horisontal og vertikal spejling

Vertical display: Med denne indstilling drejes billedet for at forstørre den vertikale synsvinkel. I denne forbindelse skal kameramodulet drejes 90°.

Forudindstilling af scene: Via disse to muligheder indendørs eller udendørs indstilles bestemte forudindstillinger til begge scenarier i kameraet.

Videostandard: Indstil her spændingsforsyningsnettets netfrekvens.

Planlagte billedindstillinger

Autom. skift

^ Billedjustering

Lysstyrke

Kontrast

Mætning

Skarphed

√ Eksponeringsindstillinger
√ Dag-/nat-skift
Modlysindstillinger
Hvidbalance
Billedoptimering
- Videoindstilling

7.5.3 OSD

Tekst: Viser det konfigurerede kameranavn i livebilledet.

Kameranavn: Indtast her et kameranavn (maks. 32 tegn).

Tidsformat: Vælg et visningsformat (24-timers eller 12-timers) for tiden.

Datoformat: Vælg et visningsformat for datoen.

Visningstilstand: Vælg mellem blinkende eller ikke-blinkende gengivelse af alle visninger.

OSD-størrelse: Valg af størrelse for et tegn. Indstillinger: 16x16, 32x32, 48x48, 64x64 pixel, auto). Funktionen auto tilpasser automatisk tegnstørrelsen efter billedstørrelsen.

Skriftfarve: Vælg farven til visning af tegn. Ved brugerdefineret valg findes farvepaletten til højre ved siden af valgboksen.

Visningstilstand Ikke transp. og blinker ikke Tekst-størrelse Auto Skriftfarve Brugerdefineret □ Vis navn □ Vis dato Kameranavn ABUS IP Camera Tidsformat 24 timer Datoformat DD-MM-ÄÄÄÄ Tekstoverlay □ 1 □ 2 □ 3 □ 4

7.5.4 Privatzone-maskering

Preview-område: Her vises previewet af videoen og indstillede privatzoner. Privatzoner tegnes direkte i preview-området.

Tegneområde: Tegning af flerkantede områder. Tegnemodus afsluttes ved at trykke på denne knap igen. Det tegnede område bliver sort og kan dermed ikke ses i livebilledet eller på optagelsen.

Slet alle: Sletning af en privatzonemaskering

7.6 Audio

Lydkodning: Vælg her audiokoden for audiooverførsel (G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726).

Audioindgang: Aktiverer audioindgangen (kun på kameraer med indbygget mikrofon og mikrofonindgang).

Indgangslydstyrke: Tilpasning af indgangslydstyrken til mikrofonen.

Omgivelsesstøjfilter: Her kan du aktivere den digitale støjundertrykkelsesfunktion til audiooverførslen.

Audio Einstellungen

Audiocodierung

Audioeingang

7.7.1 Optagelsestidsplan

Efteroptagelse: Bestem, hvor længe videoen skal gemmes efter en hændelse.

Overskrivning: Bestem, hvad der skal ske, hvis SD-kortet/NAS er fuldt (afslut optagelse eller udskift ældste data med nye = ringlagerfunktion).

Videostream: Vælg videostreamen til optagelsen.

Forløbet tid: Indstilling af antal dage efter hvilke dataene igen skal overskrives.

Aktiver optagelsesplan: Efter aktivering og konfiguration gemmes videodata enten permanent eller på bestemte tidspunkter og eventuelt ved en hændelse. Tidsplanen kan konfigureres via knappen Rediger.

Aktiveret

7.7.2 Enkeltbilledoptagelse

Efter aktivering og konfiguration kan enkeltbilleder lægges på SD-kortet. Lagring af enkeltbilleder kan ske tidsstyret og/eller hændelsesstyret.

Aktivér sekventiel enkeltbilledoptagelse: Her kan du bestemme tidsplanen for lagringen.

Aktiver timing snapshot: Aktivering af den tidsstyrede lagring.

Format: Eksisterende billedformater for enkeltbillederne: JPEG

Opløsning: Eksisterende opløsninger for enkeltbillederne: 1920x1080

Kvalitet: Eksisterende kvalitet for enkeltbillederne: 3 trin

Interval: Her bestemmer du lagringsintervallet (min. 1 sekund, maks.

7 dage).

Aktivér hændelsesstyret snapshot: Efter aktivering gemmes enkeltbilleder på SD-kortet ved en hændelse (fx bevægelsesgenkendelse, cover detection)

Billedantal: Her kan du bestemme antallet af lagrede billeder efter en hændelse (1-120).

7.7.3 Hukommelsesadministration

Liste over udstyr: Viser de eksisterende lagringsmedier i kameraet (SD-kort).

Format: Formaterer det valgte lagringsmedie (bemærk: Alle data slettes).

Informationer: Viser yderligere informationer om lagringsmediet.

Kvote

Maks. hukommelseskapacitet for øjeblikkeligt billede (GB) 3,50GB

Procentsats af billede

25

Procentsats af optagelse

75

%

%

HDD-management

Format

HDD-nr.

Kapacitet

Fri plads

Status

Type

Egenskaber

Drift

1

14.84GB

3.50GB

Normal

Local

R/W

7.7.4 Netværksdrev

NAS: Konfigurer op til 8 NAS-enheder. Klik i en linje for at angive serveradresse, filsti, servertype, brugernavn og kodeord.

Netdrev

HDD-mr.	Server adresse	Fileti	Type	Slet
1			NAS	×
2			NAS	×
3			NAS	×
4			NAS	×
5			NAS	×
6			NAS	×
7			NAS	×
8			NAS	×

7.8 Lokale indstillinger

Protokol: Indstilling af overførselsprotokollen (standard: TCP)

Livevisnings-effekt: Her kan du vælge prioriteten ved visning i browseren (prioritet på billedflow eller billedkvalitet).

Liveindikator: Visning af alle hændelsesanimationer i livebilledet (f.eks. rammer ved bevægelsesgenkendelse). Disse animationer optages også i optagelsesapparatet.

Billedformat: Vælg kompressionsformatet ved lagring af enkeltbilleder via browser-live-overfladen.

Optag.-filstørrelse: Vælg størrelsen af videosekvenser ved lagring af videoer via browser-live-overfladen.

Lagring af optagelser på: Vælg stien til videooptagelsen.

Gem downloadede filer på: Vælg stien til downloadede videofiler fra SD-kortet.

Gem live-snapshots på: Vælg stien til lagring af billeder via browser-live-overfladen.

Snapshot ved afspilning: Vælg stien til lagring af billeder under afspilningen.

Gem klip på: Vælg stien til lagring af videoklip under afspilningen.

Indstillinger for livevisning

Protokol TCP UDP MULTICAST HTTP Ydelse for livevisning Mindste forsinke... Balanceret Flydende Regler Aktiveret Deaktiveret Vis POS-information Aktiveret Deaktiveret Billedformat JPEG BMP

Indstillinger for optagelsesfil

Optag-filstarrelse 256M 512M 1G Gem optagelser till C:\Users\Agentur\Web\RecordFiles Gem downloads på C:\Users\Agentur\Web\DownloadFiles Gennemse Abn Gennemse Abn

Billede/besk-indst.

Gem live-snapshot under C:\Users\Agentur\Web\CaptureFiles Gennense Abn Gem snapshot ved afspilning på C:\Users\Agentur\Web\PlaybackPics Gennense Abn Gem clips på C:\Users\Agentur\Web\PlaybackFiles Gennense Abn

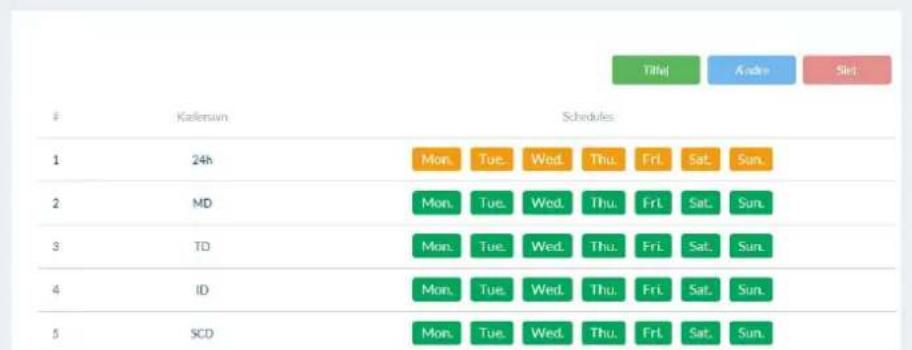

7.9 Tidsplaner

På dette sted kan der indstilles op til 10 forskellige tidsplaner til senere anvendelse i hændelsesmanageren.

Via knappen "Tilføj" åbner du indtastningsmasken til konfiguration af tidsplanen.

Schedules

Tiling Andin Slet

Kazlensvun Schedules

1 24h Mon. Tue. Wed. Thu. Fri. Sat. Sun. 2 MD Mon. Tue. Wed. Thu. Fri. Sat. Sun. 3 TD Mon. Tue. Wed. Thu. Fri. Sat. Sun. 4 ID Mon. Tue. Wed. Thu. Fri. Sat. Sun. 5 SCD Mon. Tue. Wed. Thu. Fri. Sat. Sun.

7.10 Detektorer

7.10.1 Bevægelsesgenkendelse

Aktiver bevægelsesgenkendelse: Aktiverer bevægelsesgenkendelsen.

Aktivér dynamisk bevægelsesanalyse: Ved aktivering vises ændringer i videobilledets indhold grafisk på preview-billedet.

HENVISNING: Funktionen LIVE-INDIKATOR bestemmer, om denne visning også skal ses i livebilledet.

Preview-område: Preview- og konfigurationsområde.

Tegneområde: Her kan du tegne områder (maks. 8), der skal overvåges via bevægelsesgenkendelse. Fremgangsmåde: Tryk på knappen -> tegn en firkant i preview-området med venstre museknap -> tryk atter på knappen for at afslutte tegningen.

Slet: Sletning af alle områder.

Modus: Skift mellem normal- og ekspertmodus

Normal: enkel følsomhedsindstilling

Eksperter: Følsomhed og objektstørrelse ("procentsats") kan

konfigureres, mulighed for profilanvendelse pr. tidsplan, 8 områder

Dag-/natskift: Definerer, hvordan bevægelsesgenkendelsen bruges i dag- eller natmodus.

Automatisk omstilling: Indstillingerne kobles til det automatiske dag-/natskift.

Kalender: Indstillingerne for dag og nat bruges iht. tidsplanen.

Følsomhed: Bestemmer den nødvendige intensitet af pixelændringen.

Jo højere værdien er, desto færre pixelændringer er nødvendige for at udløse en bevægelse.

Procentsats: [Kun i ekspertmodus] Nødvendig objektstørrelse til udløsning af bevægelsen i området (0-100 %).

√ Aktiver bevægelsesgenkendelse

√ Aktiver dynamisk bevægelsesanalyse

Konfiguration

Normal

7.10.2 Cover Detection

Aktiver Cover Detection: Denne funktion overvåger afdækningen af et område i videobilledet.

Preview-billede: Preview- og konfigurationsområde.

Tegning: Her kan du tegne et område, der skal overvåges via Cover

Detection. Fremgangsmåde: Tryk på knappen -> tegn en firkant i preview-området med venstre museknap -> tryk atter på knappen for at afslutte tegningen.

Følsomhed: Her kan du ændre følsomheden for registreringen (3 trin).

Følsomhed

7.10.3 Alarmindgang

Alarmindgang nr.: Vælg her den alarmindgang, der skal konfigureres (antal afhængigt af kameramodel).

Alarmtype: Alarmtypen bestemmer hvile- og aktiveringstilstanden.

NO: Normally Open (normaltilstand åben)

Aktiver alarmindgangsbehandling: Alarmindgangen kan kun anvendes, hvis der er sat flueben ved valgmuligheden.

Alarmeingang Nr.

Alarmtyp

A<-1

IP Adresse

Lokal

Aktiver Scene Change Detection: Denne funktion opdager, om billedindholdet ændrer sig markant. En drejning af kameraet kan således opdages.

Følsomhed: Jo højere værdi, jo mindre skal forandringerne på billedet være for at udløse alarmen.

7.10.5 Intrusion Detection

Aktiver indbrudsgenkendelse: Funktionen Indbrudsgenkendelse udløser en hændelse, hvis et objekt opholder sig i det overvågede område længere end i den indstillede tid.

Preview-video: Her kan du konfigurere det område, der skal overvåges

Tegneområde: Via denne knap kan det område i videobilledet, der skal overvåges, tegnes (firkantet areal). Fremgangsmåde: Tryk på knappen -> sæt hjørnepunkterne med venstre museknap (maks. 4) -> tryk atter på knappen for at afslutte tegningen

Område: Antal tilgængelige områder: 1

Grænseværdi: Jo højere værdien er (0-10 sekunder), desto længere skal et objekt opholde sig i det overvägede område for at udløse en hændelse.

Følsomhed: Jo højere følsomheden er, desto mindre objekter kan detekteres.

Procentsats: Denne værdi bestemmer, hvor stort et areal af området der skal dækkes af objektet for at udløse en hændelse. Jo større værdien er, desto større skal det areal, der dækkes af objektet, være.

Maks. størrelse Min. størrelse Areal Slet Tærskel Følsomhed 4 50

7.10.6 Tripwire Detection

Aktiver tripwire: Funktionen Tripwire registrerer i videobilledet, om et objekt bevæger sig over en virtuel linje i en bestemt eller i begge retninger. Derefter kan der udløses en hændelse.

Preview-video: Her kan du konfigurere den virtuelle linje.

Maks. størrelse: Via denne funktion defineres den maksimale størrelse af det objekt, der skal genkendes. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Min. størrelse: Via denne funktion defineres den minimale størrelse af det objekt, der skal genkendes. Dette sker ved tegning af et rektangel i preview-videoen. Rektanglet kan tegnes på en hvilken som helst position i preview-videoen.

Tegning: Når der trykkes på knappen, vises der en virtuel linje i preview- videoen. Der kan nu klikkes på den, og den kan forskydes med musen via de røde hjørnepunkter. "A" og "B" angiver retningerne.

Slet: Sletning af den virtuelle linje

Virtuelt niveau: Antal tilgængelige virtuelle linjer: 1

Retning: Definition af retning(er), som krydses af et objekt og udløser en hændelse.

Følsomhed: Jo højere denne værdi er, desto tidligere registreres et krydsende objekt.

7.11 Udgange

Alarmudgang: Vælg her den alarmudgang, der skal konfigureres (antal afhængigt af kameramodel).

Forsinkelse: Vælg varigheden af aktiviteten for udgangen i tilfælde af en alarm.

Manuel: Udgangen aktiveres kun, mens hændelsen varer.

Alarmstatus: Viser alarmudgangens aktuelle status.

Tilføj/rediger/slet: Der kan tilføjes brugere af typen "Master" og "User".

Brugernavn: Tildel et brugernavn (maks. 32 tegn, ikke tilladt: \ : ").

Sprog: Vælg her det sprog, der skal vises til brugeren.

Brug et sikkert kodeord:

Et sikkert kodeord skal opfylde mindst følgende krav:

• 8-16 tegn
• gyldige tegn: Tal, små bogstaver, store bogstaver, specialtegn ( ! \$
• der skal mindst bruges 2 typer tegn

$$ \% \& / () = ? + -) $$

Bekræft/kodeord: Opret og bekræft kodeordet her.

User Manager / Brugeradministration

Brugerliste

#

Brugarnavn

Brugerniveau

1

installer

installer

Tiltoj

Aire

测试

Sprag

Dansk

Startsiden med login-vinduet vises på pc'ens sprog, hvis pc'ens sprog findes i kameraet. Hvis sproget ikke findes, vises i dette tilfælde sproget engelsk.

7.12.2 Online-brugere

Visning af oplysninger om brugere, der aktuelt er logget ind.

User Manager / Onlinebrugere

Brugerliste

Enhe...

Brugemann

Brugerniveau

IP-adresse

Driftstid for bruger

1

installer

Installer

192.168.0.24

2018-11-06 12:13:32

7.13 E-mail

For at kameraet kan sende e-mails ved bestemte hændelser, skal SMTP/e-mail-funktionen være konfigureret. Du kan få yderligere oplysninger hos din e-mail-udbyder.

Afsender: Indtast navnet på afsenderen her.

Afsender-adresse: Angiv afsenderens e-mailadresse her.

SMTP-server: Indtast her SMTP-postudgangsserveren for din e-mailudbyder.

SMTP-port: Indtast her SMTP-serverporten (f.eks. 587 ved anvendelse af TLS).

E-mail-kryptering: Aktiver, hvis e-mail-serveren bruger SSL eller TLS. SMTP-porten skal eventuelt ændres.

Billedvedhæftning: Vælg her billedintervaller for vedhæftede billeder. / Funktionen skal være aktiveret til vedhæftede billeder.

Bekræftelse/

Brugernavn/

Kodeord: Aktiver denne funktion, hvis SMTP-e-mail-serveren kræver

bekræftelse. Indtast desuden brugernavnet med kodeord og bekræftelse af kodeordet for forsendelse af e-mails.

E-Mail

Afsender

Afsender adresse

SMTP-server

SMTP-port

E-mail kryptering

25

Ingen

Vedhæftet billede

Interval

2

Bekraeftelse

Brugernavn

Kodeord

Bekraeft

Test E-mail

Test

7.14 Hændelses-manager

Udløser: En alarmregel består af en udløser, en tidsplan for anvendelsen af reglen og en handling. Vælg en udløser for alarmreglen fra listen. Der kan kun konfigureres én udløser for hver regel.

Kalender: Aktivering af en alarmregel kan ske i 30-minutters trin. Markeringen foretages direkte i matrixen til venstre (rød = aktiv).

Handling: På denne side kan en eller flere handlinger bestemmes for reglen.

Event Manager

				TilfaJ	/Andre	Slet
#	Kaelenavn	Triggar	Schedule	Action
1	MD	Bevægelsesgenkendelse	MD	Uclan optagelse || Lydadvarsel || Informer CMS
2	TD	Tripwire Detection	TD	Informer CMS
3	ID	Intrusion Detection	ID	Informer CMS
4	SCD	Scene Change Detection	SCD	Informer CMS

Tiltøj Navn Trigger Bevægelsesgankendelse Schedule 24h Action □ Send e-mail □ FTP-upload □ Informer CMS □ Udløs optagelse OK Afbryd

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset.

Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift.

Det må antages, at drift ikke længere er mulig uden fare, hvis

• Udstyret har synlige skader
• Udstyret ikke længere fungerer
• Udstyret har været opbevaret i længere tid under ugunstige forhold
• Udstyret har været udsat for belastninger under transporten

Vær opmærksom på følgende:

Produktet er vedligeholdelsesfrit for dig. Der er ingen dele inde i produktet, som du skal kontrollere eller vedligeholde – åbn det aldrig.

8.2 Rengøring

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væske ind i apparatet. Derved ødelægges apparatet. Anvend ikke kemiske rengøringsmidler. Derved kan husets overflade blive angrebet.

9. Bortskaffelse

Udstyr med dette mærke må ikke bortskaffes sammen med husholdningsaffaldet. Bortskaf produktet iht. de gældende lovmæssige bestemmelser, när dets levetid er afsluttet.

Kontakt din forhandler, eller bortskaf produkterne hos den kommunale genbrugsstation for el-skrot.
