Produkttype	Elektrisk kabelhejs
Mærke	PowerPlus
Model	POWX900
Tilsigtet brug	Løft og sænkning af tunge byrder til husholdningsbrug (ikke professionel)
Forsyningsspænding	230 V~, 50 Hz
Nominel effekt	500 W
Nominel strøm	2,18 A
Maksimal løftekapacitet (enkelt kabel)	100 kg
Maksimal løftekapacitet (dobbelt kabel)	200 kg
Løftehastighed (enkelt kabel)	8 m/min
Løftehastighed (dobbelt kabel)	4 m/min
Maksimal løftehøjde (enkelt kabel)	12 m
Maksimal løftehøjde (dobbelt kabel)	6 m
Kabeldiameter	3,0 mm
Beskyttelsesklasse	IP54
Driftscyklus	S3 20% (2 min arbejde, 8 min pause)
Vægt	10,5 kg
Lydniveau (LwA)	71 dB(A)
Garanti	36 måneder
Betjening	Ledningsbundet fjernbetjening med nødstopkontakt
Sikkerhedsfunktioner	Endestopkontakter, termokontakt, mekanisk bremse, nødstopkontakt
Kabelmateriale	Stål
Elektrisk beskyttelsesklasse	Klasse I (jordforbindelse påkrævet)

Ofte stillede spørgsmål - POWX900 PowerPlus

Hvordan installerer jeg POWX900 hejsen på en bjælke?

Monter hejsen på en stålbjælke med minimumsmål 46 x 46 mm (vægtykkelse ≥ 2,3 mm, længde ≥ 450 mm) ved hjælp af de medfølgende monteringsbeslag. Bjælken skal kunne bære mindst det dobbelte af den nominelle vægt. Brug de medfølgende skruer, skiver og fjederringe. Fjernbetjeningen skal placeres mellem 0,8 og 1,5 m over jorden.

Hvad er den maksimale løftekapacitet for POWX900?

Med enkelt kabel er den maksimale kapacitet 100 kg. Ved brug af dobbelt kabel (med trisse) stiger den til 200 kg. Overskrid aldrig disse grænser.

Kan jeg bruge hejsen kontinuerligt?

Nej, hejsen er designet til intermitterende drift. Cyklus S3 20% betyder: 2 minutters arbejde med nominel belastning, derefter 8 minutters obligatorisk pause til afkøling.

Hvordan vedligeholder jeg stålkablet?

Inspicer kablet regelmæssigt i hele dets længde. Hvis det er revnet eller bøjet, få det udskiftet af en professionel med originale dele. Smør løftekrogen, tromleakslen og lejerne to gange om året.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér først den elektriske forbindelse. Mulige årsager: afbrudte ledninger, defekt kontakt, sprunget kondensator, endekontakt ikke nulstillet, eller termokontakt udløst (vent på afkøling). Se fejlfindingsskemaet i vejledningen.

Er det muligt at løfte personer med denne hejs?

Nej, strengt forbudt. Hejsen er kun designet til løft af byrder. Stå eller arbejd aldrig under en løftet byrde.

Hvordan ændrer jeg løfteretningen?

Brug fjernbetjeningen: tryk på den øverste del for at løfte, på den nederste del for at sænke. Gå aldrig direkte fra op til ned uden først at stoppe hejsen.

Hvad betyder endestopkontakterne?

Løftegrænsestoppet stopper motoren, når krogen når den øverste position. Sænkegrænsestoppet stopper motoren, når kablet næsten er helt udrullet. Tving aldrig ud over disse grænser.

Hvordan rengør jeg hejsen?

Tag stikket ud. Rengør med en fugtig klud og flydende sæbe. Brug aldrig opløsningsmidler eller aggressive produkter, der kan beskadige plastdelene.

Hvad er garantien for POWX900?

Garantien er på 36 måneder fra købsdatoen. Den dækker materiale- og fabrikationsfejl, men ikke normal slitage (kabel, børster osv.) eller skader som følge af forkert brug. Gem dit købsbevis.

BRUGSANVISNING POWX900 PowerPlus

Deretter må du kaste det i ditt lokale avfallssystem.

4 stk. pakningsskiver
4 stk. fjærskriver

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Elektriske produkter skal ikke kastes sammen med husholdningsavfall.

5 GENERELLE SIKKERHETSADVARSLER

- Mikrobryteren skal ikke brukes som en av-bryter, og den kan ikke demonteres. Mikrobryteren er en sikkerhetsanordning som skal hindre at en last heises over grensen.

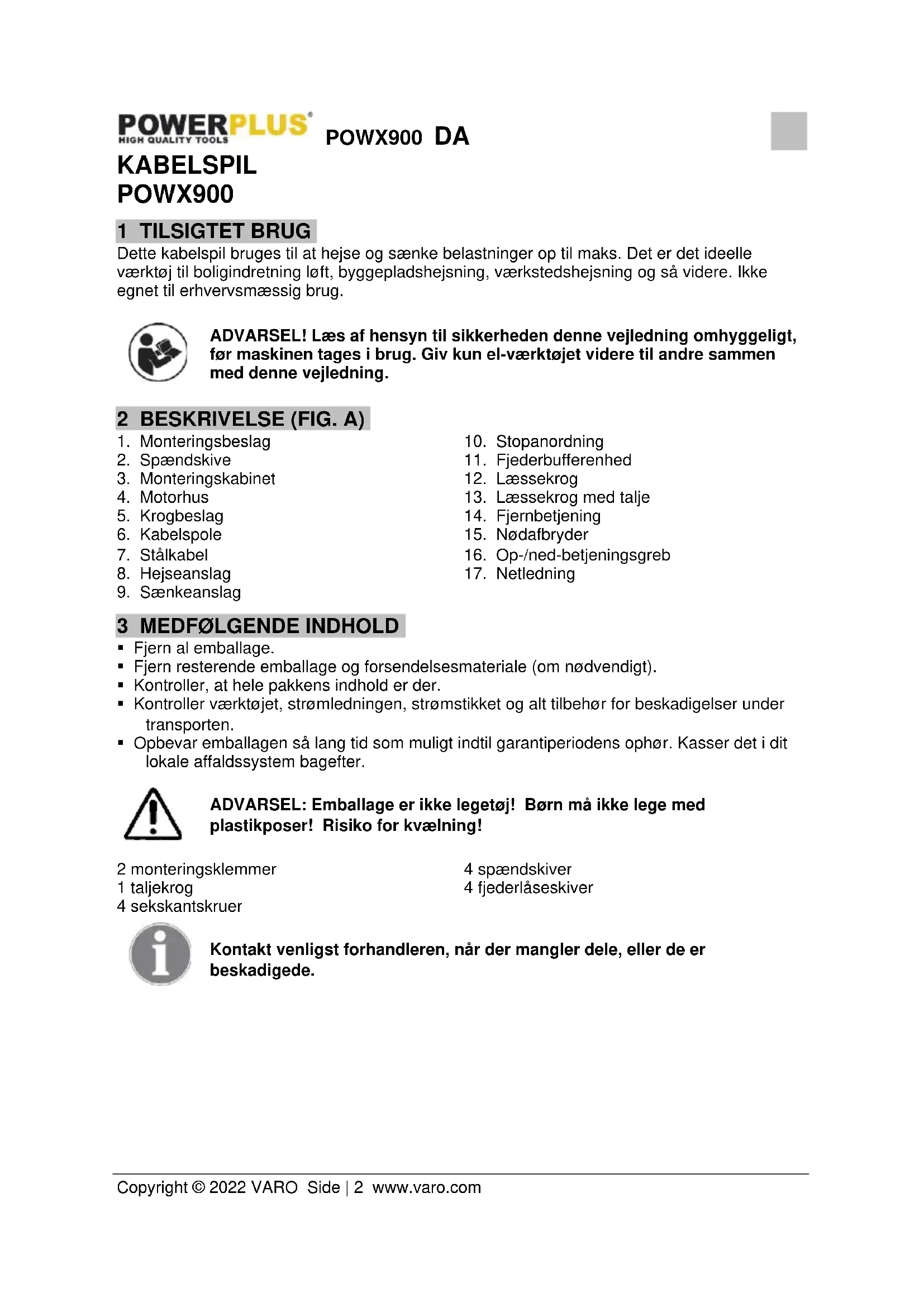

Dette kabelspil bruges til at hejse og sænke belastninger op til maks. Det er det ideelle værktøj til boligindretning løft, byggepladshejsning, værkstedshejsning og så videre. Ikke egnet til erhvervsmæssig brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. Monteringsbeslag
2. Spændskive
3. Monteringskabinet
4. Motorhus
5. Krogbeslag
6. Kabelspole
7. Stålkabel
8. Hejseanslag
9. Sænkeanslag
10. Stopanordning
11. Fjederbufferenhed
12. Læssekrog
13. Læssekrog med talje
14. Fjernbetjening
15. Nødafbryder
16. Op-/ned-betjeningsgreb
17. Netledning

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

2 monteringsklemmer

1 taljekrog

4 sekskantskruer

4 spændskiver
4 fjederläseskiver

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		Læs vejledningen før brug.
	I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.		Brug handsker
	Anvendelse af beskyttelsessko anbefales		Elektronik produkter må ikke bortskaffes som husholdningsaffald.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VÄERKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindren utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 EKSTRA SIKKERHEDSOPLYSNINGER

BEMÆRK! Brug aldrig maskinen til at transportere personer eller dyr!

Stå og arbejd aldrig under en hejst belastning

- Hold det umiddelbare arbejdsmiljø rent.

- Overvej de miljømæssige påvirkninger. Sørg for god belysning af dit arbejdsområde. Brug ikke maskinen i potentielt brandfarlige, let antændelige væsker eller eksplosive omgivelser. Må ikke udsættes for unødvendige vejrpåvirkninger, såsom regn, fugt, soleksponering, støy eller kulde.

- Beskyt dig selv mod elektrisk stød.

- Hold denne enhed væk fra uvedkommende.

- Opbevar kabelspillet på en ordentlig måde, når det ikke er i brug. Opbevar maskinen på et tørt, højt eller aflåst sted, utilgængeligt for børn.

- Kabelspillet må ikke overbelastes under nogen omstændigheder! Overskrid ikke den maksimale lasteevne (se dataskiltet, ikke læssekrogen!). Brug ikke 2 eller flere maskiner til at løfte samme objekt.

- Det er forbudt at løfte er fastgiort/fast objekt.

- Brug ikke maskinen i aggressive miljøer eller under lave temperaturer.

- Bær arbejdshandsker. Bær aldrig løstsidende tøj eller smykker, da dette kan blive fanget i maskinens bevægelige dele. Sikkerhedsudstyr (såsom gummihandsker, skridsikre sko, høre- og hårbeskyttelse og osv.) anbefales altid til arbeidet.

- Brug kun strømkablet (17) til det påtænkte formål. Værktøjet må aldrig bæres eller trækkes i ledningen (17), og træk aldrig i ledningen for at trække stikket ud af stikkontakten. Beskyt strømkablet (17) mod varme, olie og skarpe kanter. Kontrollér strømkablet (17) for skader før hver ibrugtagning. Brug aldrig spillet, hvis kablet, hvis der er knuder eller buk på det. Kablet skal altid udskiftes af en kvalificeret fagmand.

- Sørg for at bevare oprejst kropsstilling. Sørg for at have en sikker position og hold altid balancen. Undgå ekstreme vinkler

- Frakob kabelspillet fra elnettet, når det ikke er i brug. Træk altid stikket ud af stikkontakten, hvis apparatet ikke er i brug, og før du udfører nogen som helst form for vedligeholdelse.

- Arbejd altid omhyggeligt og udvis passende forsigtighed.

■ Brug kun fabrikantens anbefalede tilbehør.

- Kabelspillet må kun repareres af en autoriseret elektriker. Dette el-værktøj overholder gældende sikkerhedsbestemmelser.

- Sørg for at hejse belasningerne fra jorden med den laveste hastighed. Kablet skal endvidere være stramt, men ikke udrullet, när heisningen startes fra jorden.

- Mikroafbrydren må ikke blive brugt som en stopkontakt eller afmonteres. Mikroafbryderen er en sikkerhedsanordning, der forhindrer, at belastningen løftes over den tilladte grænse.

- Hvis bremserne stopper med at virke og læsset sænkes hurtigt, skal du trykke på stopknappen med det samme og derefter tænd-knappen. Efter aflæsnin skal maskinen sendes til reparation hos en kvalificeret fagmand.

- Lad ikke læsses blive hængende i luften i længere tid, da dette kan gøre delene deforme. Der må ikke udføres reparationer eller inspektioner, mens maskinen er i brug.

- Det er forbudt at ændre nogen som helst del af talien eller skille den ad.

- Afhængigt af hvor hyppigt maskinen bliver brugt, skal den, efter 20 timers kontinuerlig drift, gennemgå en grundig vedligeholdelse (mindst en gang om året).

- Sørg for at bruge nødstopknappen (15) til at stoppe maskinen i tilfælde af farlige situationer og nødssituationer. Nulstil nødstopknappens (15) til driftsstatus i pilens retning (med uret), indtil faren er overstået.

Bemærk! Kabelspillet er kun beregnet til privat brug! Det er ikke beregnet til kommercielt arbejde. Denne enhed kan kun betjenes uden risici, hvis du læser denne betjeningsvejling og sikkerhedsanvisninger og nøje følger alle instruktioner.

Før maskinen tages i brug, skal du sørge for at gøre nogle forberedelser:

• Sørg for, at spændingen på dit el-net er i overensstemmelse med den spænding, der er anført på typeskiltet, og at enheden er udstyret med den korrekte stik.
• Begynd med at udføre en test uden læs, før du begynder, og kontrollér:
• a, Fleksibiliteten i betjeningsknappen (16) for at sikre kontrollen af de hejsning og sænkning af læssekrogen.
• b, Fleksibiliteten af hejseanslaget (8) for at sikre afbrydelse af kredsløbet.
  –c. Fleksibiliteten i sænkeanslaget (9) for at sørge for, at afbryde kredsløb, när stålkablet (7) næsten er brugt op.
• d. Alle unormale lyde under opstart.
  -e, Stålkablet (7) er muligvis beskadiget (splittet eller bøjet). Udskift kablet øjeblikekligt.

- Efterse bremseskiven før og efter heisning af læsset.

■ Efterse læssekrogen (12) før brug for mulige skader eller forvridninger. Udskift den i tide.

- Betjening med en reststrømbeskyttelsesanordning (nødstopafbryder, 15) giver ekstra beskyttelse.

- Sørg for at delene er tilstrækkeligt smurt. Dup smøremidlet på læssekrogen (12), kabeltromlens aksel, fartsænkningsboksen og lejet hvert halve år.

- Smør kabeltromlens leje med smøremiddel hver gang stålkablet (7) udskiftes. Hvis kablet er beskadiget, skal det udskiftes øjeblikkeligt.

- Udfør kun omarbejde og vedligeholdelsesopgaver, hvis strømforsyningen er afbrudt.

- Efterse enheden for transportskader. Rapporter øjeblikkeligt eventuelle skader til forhandleren.

8 INSTALLATION

- Installér kabelspillet på en stålbjælke (Fig. 2). Brug kun de medfølgende monteringsbeslag (1), der kan fastgøres til toppen af monteringskabinettet (3) ved hjælp af skruer, spændskiver og fjederlåseskiver. Stålbjælken skal være i stand til at modstå mindst maskinens dobbelte nominelle vægt. Kontakt en professionel installatør for at få de bedste resultater.

- Stålbjælken skal have en diameter på 46 x 46 mm, en vægtykkelse på mindst 2,3 mm og en længde på mindst 450 mm (Fig. 1).

- Stålbjælken skal forankres forsvarligt i en væg. Forankringen skal installeres tilsvarende robust for at kunne modstå belastningen.

- Sørg for, at maskinen er installeret jævnt og ikke på skrå.

- Fjernbetjeningen (14) skal være let tilgængelig på alle tidspunkter og skal derfor installeres i en afstand til gulvet på mellem 0,8 m og 1,5 m (Fig. 3).

- Indsæt læssekrogen (12) i krogens beslag (5) på monteringskabinettet (3), när du bruger den ekstra læssekrog med afvigende aksel (13).

- Den elektriske talje vil være fastgjort i toppen. Sæt taljen med bærerammen på overliggeren. Bjælken skal derefter fastgøres til støttesøjlerne. Støttesøjlerne skal være i overensstemmelse med kundens krav og være ordentligt fastgjort på arbejdsområdet. Støttesøjlerne skal installeres så de er robust og stabile. De skal også være i stand til at modstå en nominel belastning på lang sigt.

9 BETJENING

• Før arbejdet påbegyndes, skal du kontrollere, at stålkablet (7) rulles præcist op, lag ved siden af lag på kabeltromlen (6). Kablet må aldrig rulles helt ud!
• Rul kun kablet ud til det punkt, hvor der er mindst 3 yderligere lag på tromlen.
• Hvis det røde indikatormærke er synligt, skal du stoppe kabelspillet med det samme og afbryde udrulning af kablet!
  ■ Rul altid kablet ud som vist på Fig. 4.

Bemærk: Når stalkablet udskiftes, skal du huske at trække kablet ind i det firkantede hul på kabeltromlen og derefter trække det ud fra det runde hul. Rul derefter kablet i to cirkler og træk det derefter til på siden af kabeltromlen og fastgør det.

• Kablespillet betjenes ved hjælp af fjernbetjeningen (14). Læsset hejses, når kontakten flyttes til den øverste position. Ved betjening i nederste position, sænkes læsset. Skift aldrig direkte fra hejsning til sænkning eller omvendt. Stop altid kabelspillet før der skiftes retning.
• Brug nødafbryderen (15) til øjeblikkeligt at standse kabelspillet i nødstilfælde og til at beskytte mod genstart. Får at nulstille enheden til driftsstatus, skal du først dreje nødafbryderen (15) med uret, hvilket vil frigøre nødstopknappen (15). Kabelspillet er nu operationelt.
• Kabelspillet er konstrueret med grænseanslag. Når hejsekrogen (12) hejses op til den øverste position, når stopanordning (10) det øverste grænsebeslag (8), hvorefter mikrokontakten på det øvre grænsebeslag (8) vil afbryde kredsløbet og stoppe motoren for at sikre arbejdet. Når læssekrogen (12) sænkes ned næsten til næsten hele kablet (7) er opbrugt, aktiverer mikrokontakten det nedre grænsebeslag (9), som afbryder kredsløbet og stopper motoren.

Bemærk! Hvis kablet er rullet ud til det punkt, hvor den røde mikroafbryder er synlig, skal kabelspillet stoppes. Kablet må under ingen omstændigheder rulles forbi dette punkt.

• Hvis kabelspillet ikke kan hejse et læs med det samme, skal maskinen slukkes øjeblikkeligt for at undgå skader og ulykker.
• Sørg for at læsset er forsvarligt fastgjort til læssekrogen (12-13). Oprethold den størst mulige afstand til læsset og ståkablet (7) under driften.
• Når der sænkes et læs, skal du huske, at kabelspillet stadig kan rulle et par centimeter, efter det er blevet stoppet. Derfor skal du stoppe i god tid.
  ■ Sørg for, at stålkablet (7) ikke kan flyttes mere end 15° til siden.
• Kabelspillet kan betjenes med et enkelt eller to kabler. Af denne grund kan den tilladte nominelle belastning, se de tekniske specifikationer, variere.
• Efter genstandene er blevet pakket ud, skal du kontrollere, at alle dele og tilbehør stemmer overens med anvisningerne. Kontrollér, om kabelspillet har nogen buler eller skader, om kabelforbindelserne har nogen defekter, og om motoren viser nogen tegn på regn- eller vandskader.
• Kabelspillet bruger en enfaset strømforsyning. Den nominelle spænding er 230 V + 20 %, den nominelle frekvens er 50 Hz + 1 %. Motoren skal være sikkert jordet. Der skal installeres en overstrømsbeskyttelse i strømforsyningens kredsløb.
• Efter tilslutning af strømforsyningen, kan spillet hejses og sænkes i Jog-tilstand. Du kan hæve og sænke opstarten under en testkørsel. Først når op- og ned-bevægelsen er stabil, og bremserne virker fejlfrit, kan spillet testes med et dummy-læs.

9.1 Vurdering for intermitterende brug

Denne maskine er konstrueret til driftstypen S3 20 % - 10 min. (periodisk intermitterende drift). Den relative driftscyklus er 20 %, hvilket betyder, at enheden kan betjenes ved nominel belastning på 2,0 minutter under hver driftscyklus, og skal derefter slukkes i 8. 0 minutter for at køle ned. Enheden kan derfor løbende anvendes i en periode på 20 % af den samlede driftstid på 10 minutter ved nominel belastning.

9.2 Overbelastning(Kun til POWX901-POWX902-POWX903)

• Kablespillet er ikke egnet til kontinuerlig drift. Motoren er beskyttet mod overbelastning og overophedning af en temperaturafbryder.
• Hvis den tilladte driftstid er overskredet, vil motorens temperatur stige og temperaturafbryderen vil slukke kabelspillet. Temperaturafbryderen skifter automatisk igen efter en afkølingsfase.
• Hvis kabelliften strammes med en mindre belastning, vil driftstiden stige, og den afkølingstiden vil falde.

Bemærk! I tilfælde af direkte eksponering for sollys, vil temperaturen i kabinettet stige markant, hvilket også vil reducere den tilladte driftstid. Det er derfor muligt, at temperaturafbryderen slukkes efter en kort periode, og kabelspillet lukker ned. Vent, indtil enheden er kølet af.

9.3 Betjening med dobbelt kabel (Fig. 5)

• Løsn møtrikkerne på de 3 skruer, der er placeret på den læssekrog med talje (13) og fjern dækpladen, dersidder på siden. Anbring stålkabel (7) omkring den afvigende aksel og sæt dækpladen og boltene på igen. Sørg for, at læssekrogen med talje (13) er monteret korrekt, og at møtrikkerne er strammet.
• Indsæt læssekrogen (12), fastgør den til kabelkrogen i krogbeslaget (5) på monteringskabinettet (3).

10 RENG∅RING OG VEDLIGEHOLDELSE

• Frakobl stikket før du udfører noget som helst arbejde på enheden.
• Rengør enheden med en fugtig klud og noget flydende sæbe. Brug aldrig rengøringsmidler eller opløsningsmidler, da disse kan beskadige enhedens plastdele.
• Inspicer jævnligt stålkablets (7) samlede længde for skader samt stopbeslagets funktionalitet (Rul kabelspillet op indtil stopanordningen (10) aktiverer grænsebeslaget på mikroafbryderen).
• Hvis stålkablet (7) er beskadiget (revnet eller bøjet, Fig. 6), skal en fagmand udskifte det med originale reservedele.
• Under montering af kablet er det vigtigt at huske grænsevægten (5), for at garantere er sikkert endestop.
• Kontrollér, at alle mekaniske komponenter kan bevæge sig frit, efter stikket er trukket ud.
• Udskifte kun tabte dele med originale dele.
• Retur enheden til din forhandler for at sikre professionel genbrug.

11 TEKNISKE DATA

Nominel spænding	230 V~
Nominel frekvens	50 Hz
Effektdata:	500 W
Nominel strøm:	2,18 A
Max. lasteevne-for enkelt kabel-for dobbelt kabel	100 kg200 kg
Kabelhastighed-for enkelt kabel-for dobbelt kabel	8 m/min4 m/min
Hejsehøjde-for enkelt kabel-for dobbelt kabel	12 m6 m
Kabeldiameter	3,0 mm
Beskyttelsesklasse	IP54
Motorkategori	A1
Driftstid	ED: 20%
Beskyttelsesklasse	I
Vægt	10,5 kg

12 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydeffektniveau LwA 71 dB(A)

13 PROBLEML∅SNING

Almindelige fejl	Årsag	Løsning
Tænd-/sluk-knappen er anvendt, men motoren kører ikke.	Den er ikke sluttet til strømforsyningen.Kablerne er knækkede eller flossede.Defekt kontakt.Kondensatore er brændt igennem.Afbryderen er ikke blevet nulstillet eller der er en fejl i endestoppet.En ledning til termosikringen er knækket.	Tilslut elementet til strømforsyningen.Kontrollér/reparer ledninger og tilslut dem til kontakten igen.Reparation kontakten eller udskift den.Udskift kondensatoren.Kontrollere afbryderen og udskift endestoppet.Vent, indtil elementet køler ned, eller udskift termosikringen.
Betjeningsknappen er blevet aktiveret.Motoren larmer meget, men kan dog ikke løfte læsset.	Den tilgængelige spænding er for lav.Kondensatoren er blevet beskadiget.Bremsen er ikke helt åben.	Juster arbejdet i henhold til strømforsyningen.Skift strømforsyningen.Få maskinen repareret af en kvalificeret reparationsservice.
Efter et strømsvigt fungerer bremsen ikke, eller maskinen glider ned.	Afstanden mellem bremserne er for storBremsefjederen er beskadiget.Bremseskiven er låst.• Bremseskiven har været snavset fra begyndelsen.	Få maskinen repareret af en kvalificeret reparationsservice.
Støjen fra maskinen bliver kraftigere.	1. Dårligt smurt.2. Efter lang tids brug, er tandhjul og lejer blevet beskadiget.3. Dårligt installeret eller bulet.	1. Smør maskinen regelmæssigt.2. Udskift tandhjul eller lejer.3. Kontrollér monterede dele eller få det repareret af et professionelt servicecenter.
Kabelspillet har for høj spænding.	1. Jordingsfejl eller ikke er muligt.2. De indvendige stik rører ved kabinettet.	1. Kontroller de jordede ledninger og forbinde dem ordentligt.2. Kontrollér alle indvendige forbindelser.
Afbryderen fungerer ikke.	1. Afbryderen er defekt.2. Afbryderen er blokeret.	1. Sluk og udskift den.2. Kontroller, reparer eller udskift afbryderen.

14 GARANTI

• Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.
• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

15 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

16 KONFORMITETSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Varemærke: POWERplus

Varenummer: POWX900

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2014/30/EU

2006/42/EC

2011/65/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN14492-2:2019

EN60204-32:2008

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender)
