Тип продукт	Електрически кабелен подемник
Марка	PowerPlus
Модел	POWX900
Предназначение	Повдигане и спускане на тежки товари за домашна употреба (непрофесионална)
Напрежение на захранване	230 V~, 50 Hz
Номинална мощност	500 W
Номинален ток	2,18 A
Максимален товар (единично въже)	100 kg
Максимален товар (двойно въже)	200 kg
Скорост на повдигане (единично въже)	8 m/min
Скорост на повдигане (двойно въже)	4 m/min
Максимална височина на повдигане (единично въже)	12 m
Максимална височина на повдигане (двойно въже)	6 m
Диаметър на въжето	3,0 mm
Степен на защита	IP54
Режим на работа	S3 20% (2 мин. работа, 8 мин. почивка)
Тегло	10,5 kg
Ниво на шум (LwA)	71 dB(A)
Гаранция	36 месеца
Управление	Жично дистанционно управление с авариен прекъсвач
Функции за безопасност	Крайни изключватели, термоконтакт, механична спирачка, авариен прекъсвач
Материал на въжето	Стомана
Клас на електрическа защита	Клас I (изисква заземяване)

Често задавани въпроси - POWX900 PowerPlus

Как да инсталирам подемника POWX900 върху греда?

Инсталирайте подемника върху стоманена греда с минимални размери 46 x 46 mm (дебелина на стената ≥ 2,3 mm, дължина ≥ 450 mm) с помощта на предоставените монтажни скоби. Гредата трябва да издържа поне двойното на номиналното тегло. Използвайте предоставените винтове, шайби и пружинни шайби. Дистанционното управление трябва да бъде разположено на височина между 0,8 и 1,5 m от земята.

Каква е максималната товароподемност на POWX900?

При единично въже максималният товар е 100 kg. При използване на двойно въже (с макара) става 200 kg. Никога не превишавайте тези граници.

Мога ли да използвам подемника непрекъснато?

Не, подемникът е проектиран за прекъсвата работа. Цикълът S3 20% означава: 2 минути работа с номинален товар, след което 8 минути задължително спиране за охлаждане.

Как да поддържам стоманеното въже?

Редовно проверявайте въжето по цялата му дължина. Ако е напукано или огънато, го сменете от професионалист с оригинални части. Смазвайте повдигателната кука, барабана и лагерите два пъти годишно.

Какво да правя, ако двигателят не стартира?

Първо проверете електрическата връзка. Възможни причини: прерязани проводници, дефектен прекъсвач, изгорял кондензатор, нересетиран краен изключвател или задействан термоконтакт (изчакайте охлаждане). Консултирайте се с таблицата за отстраняване на неизправности в ръководството.

Възможно ли е да се повдигат хора с този подемник?

Не, строго забранено. Подемникът е проектиран само за повдигане на товари. Никога не стойте или работете под повдигнат товар.

Как да сменя посоката на повдигане?

Използвайте дистанционното: натиснете горната част за повдигане, долната за спускане. Никога не превключвайте директно от повдигане към спускане, без първо да спрете подемника.

Какво означават крайните изключватели?

Крайният изключвател за повдигане спира двигателя, когато куката достигне горно положение. Крайният изключвател за спускане спира двигателя, когато въжето е почти напълно развито. Никога не форсирайте отвъд тези граници.

Как да почистя подемника?

Изключете щепсела. Почистете с влажна кърпа и течен сапун. Никога не използвайте разтворители или агресивни продукти, които биха могли да повредят пластмасовите части.

Каква е гаранцията на POWX900?

Гаранцията е 36 месеца от датата на закупуване. Тя покрива дефекти на материали и изработка, но не включва нормално износване (въже, четки и др.) нито повреди от неправилна употреба. Запазете доказателството за покупка.

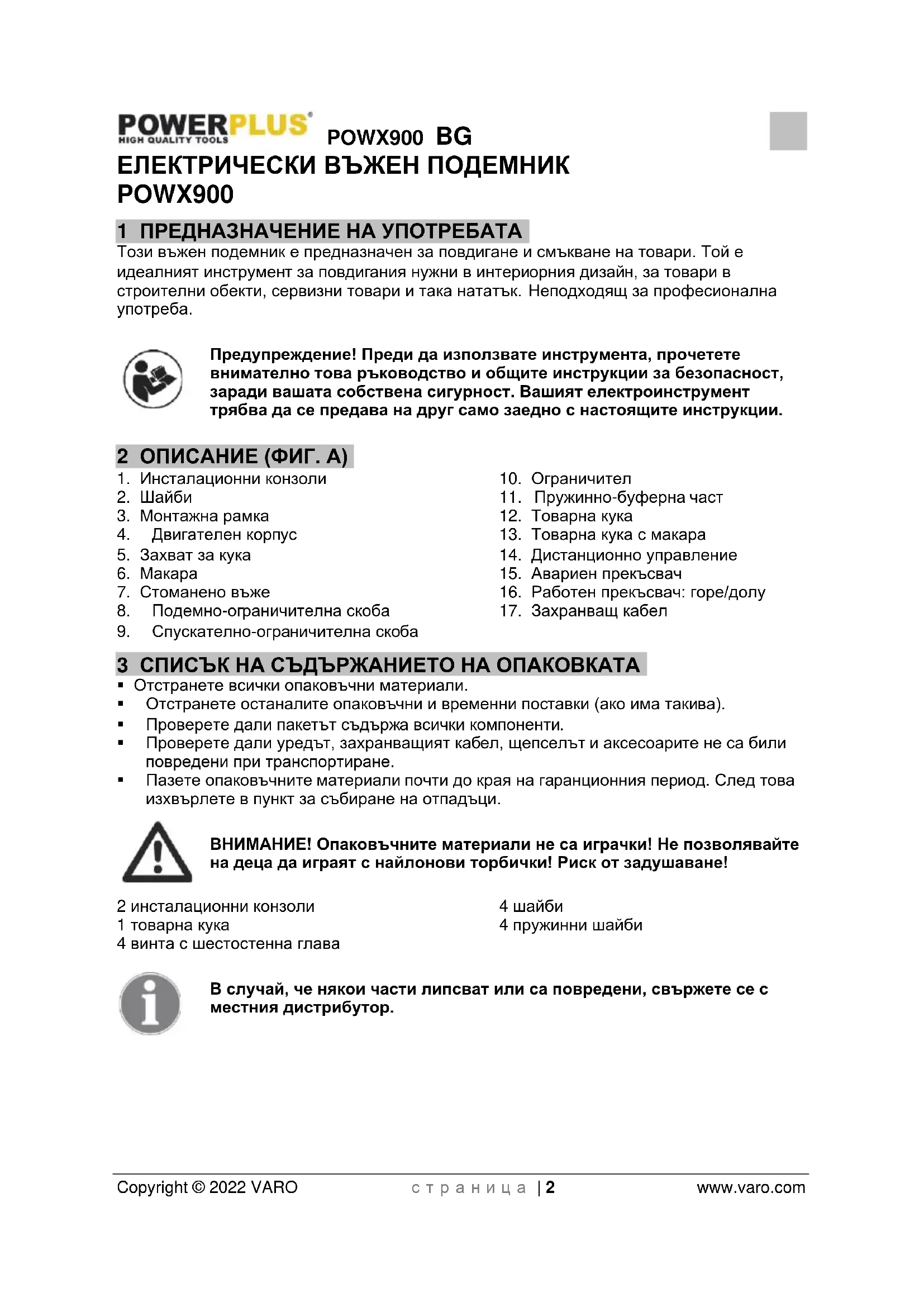

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX900 PowerPlus

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Този въжен подемник е предназначен за повдигане и смъкване на товари. Той е идеалният инструмент за повдигания нужни в интериорния дизайн, за товари в строителни обекти, сервизни товари и така нататьк. Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Инсталационни конзоли
2. Шайби
3. Монтажна рамка
4. Двигателен корпус
5. Захват за кука
6. Макара
7. Стоманено въже
8. Подемно-ограничителна скоба

9. Спускателно-ограничителна скоба

10. Ограничител

11. Пружинно-буферна част
12. Товарна кука
13. Товарна кука с макара
14. Дистанционно управление
15. Авариен прекъсвач
16. Работен прекъсвач: горе/долу
17. Захранващ кабел

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
• Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събiranе на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

2 инсталационни конзоли

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указва опасност от травма или повреда на инструмента.		Прочетете ръководството преди използване.
	В съответствие с важни приложими стандарти по безопасност на Европейски директиви.		Носете защитни ръкавици
	Препоръчително е да се носят защитни обувки..		Електрическите продукти не трябва да бъдат изхвърляни заедно с домакински отпадъци.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

- Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.

- Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

- Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

- Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията

- Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

- Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

- Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

- Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заппетат в движешите се части.

- Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

- Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

- Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

- Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

- Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

- Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

ВНИМАНИЕ! Никога не използвайте машината за транспортиране на хора или животни!

Никога не заставайте и не работете под издигнат товар.

• Пазете работната среда в близост чиста.
• Моля, взимайте под внимание влиянието на околната среда. Осигурете добро осветление за работното Ви пространство. Не използвайте устройството при потенциален риск от пожар, лесно запалими течности или във взривоопасна среда, не го излагайте на ненужни метеорологични въздействия, като дъжд, влага, излагане на слънце, прах или студ.
  ■ Пазете се от токов удар.
  ■ Дръжте това устройство на страна от неквалифицирани лица.
• Съхранявайте въжения подемник по подходящ начин, когато не е в употреба. Съхранявайте машината на сухо, високо или с възможност за заключване място, извън досег от деца.
• В никакъв случай не претоварвайте въжения подемник. Моля не надвишавайте максимальния товарен капацитет (виж табелата с данни, не товарната кука!). Не използвайте 2 или повече машини за повдигането на един и съши обект.
  ■ Забранява се повдигането на свързани/прикрепени обекти.
  ■ Не използвайте машината в агресивна среда или при ниски температури.
• Носете предпазно облекло. Никога не носете широки дрехи или бижута; могат да бъдат закачени от движещите се части на машината. Препоръчва се при работа, да носите предпазна екипировка (като гумени ръкавици, нехлъзгаци се обувки, защита за косата и слуха и др.).
• Използвайте захранващия кабел (17) само по предназначение. Никога не носете инструмента и не теглете захранващия кабел (17) и никога не издърпвайте кабела за да изключите щепсела на захранването от контакта. Пазете захранващия кабел (17), от топлина, масло и остри ръбове. Проверявайте за повреди, захранващия кабел (17), преди всяка употреба. Никога не използвайте въжения подемник, ако кабельт е износен, оплетен или пречупен. Позволете подмяната на кабела от квалифициран специалист.
• Моля, уверете се, че поддържате правилна позиция на тялото. Осигурете безопасна позиция и винаги поддържайте равновесието си, а не заставайте под неподходящ ъълъп.
• Когато не е в употреба и преди започване на каквато и да била поддръжка, изключвайте въжения подемник от електрическата мрежа.

■ Винаги работе предпазливо и с повишено внимание.
- Използвайте само препоръчаните от производителя допълнителни принадлежности.
- Въженият подемник трябва да бъде поправян само от квалифициран електротехник. Този електрически инструмент съответства на приложимите норми за безопасност.
- Уверете се че повдигате товара от земята с най-ниската скорост. Въжето трябва да бъде опънато, но не развито при започване повдигане на товар от земята.
- Не е позволено, микропрекъсвачът да бъде използван като изключващ прекъсвач или да бъде демонтиран. Микропрекъсвачът е предпазно устройство за предотвратяване на повдигане на товара отвъд ограничението.
- Ако спирачките откажат да функционират и товарът започне бързо да се спуска надолу, трябва веднага да се натисне изключващия прекъсвач и след това включващия прекъсвач. След разтоварване, моля, изпратете машината при квалифициран специалист за ремонт.
- За да се избегне деформация на частите, не позволявайте товара да виси дълго време във въздуха. Докато машината работи не предприемайте никакви ремонти или проверки.
- Забранено е да се променят каквито и да било части по макарата или тя да се разглобява.
- В зависимост от честотата на употреба, след 20 часа обща работа или поне веднъж в годината, машината трябва да премине цялостен преглед.
- Използвайте задължително аварийния прекъсвач (15), за да спрете машината в случай на опасна и спешна ситуация. Върнете главата на аварийния прекъсвач (15) към работно положение по посока на стрелката (по посока на часовниковата стрелка), докато опасността не отмине.

7 ПРЕДИ УПОТРЕБА

Внимание! Въженият подемник е проектиран само за домашна употреба! Не е предназначен за професионално приложение. Това устройство може да бъде управлявано без риск само ако прочетете този наръчник на потребителя и правила за безопасност, и стриктно спазвате всички инструкции.

Преди започване на работа, моля, уверете се, че сте направили някои приготовления:

• Уверете се, че напрежението на вашата електрическа мрежа съвпада с напрежението посочено на табелата с данни, и че устройството е снабдено с правилния електрически щепсел.
• Моля не правете никакви товарни тестове, преди да сте извършили първоначалния пуск и проверете:

–а, Подвижността на работния прекъсвач (16), за да сте сигурни в контролирането на издигането и спускането на товарната кука (12).

–b, Гъвкавостта на подемно-ограничителната скоба (8), за да си гарантирате прекъсването на веригата.

–с. Гъвкавостта на спускателно-ограничителната скоба (9), за да си гарантирате прекъсването на веригата, когато стоманеното въже (7) е използвано почти до край.

–d, Всякакви необичайни звуци по време на пусковата операция.

–e, При вероятна повреда на стоманеното въже (7) (раздрано или пречупено), незабавно подменете въжето.

■ Моля проверете спирачката преди работа с товар.

- Моля проверете товарната кука (12), преди работа, при вероятни повреди и деформации, подменете я навреме.

• Работа, при която се използва механизмъм за дефектнотокова защита (авариен прекъсвач, 15), предлага допълнителна защита.
• Моля осигурете достатъчно смазочно вещество по частите. Смазвайте товарната кука (12), оста на въжения барабан, забавящата кутия, и лагера на всеки 6 месеца.
• Моля смазвайте гнездото на оста на въжения барабан, всеки път когато подменяте стоманеното въже (7). Веднага подменете въжето, ако е повредено.
• Моля, предприемайте ремонти и задачи по поддръжка само, ако електрическият щепсел е изключен.
• Моля, проверете устройството за транспортни повреди. Веднага съобщавайте всякакви възможни повреди на продавача си.

8 ИНСТАЛИРАНЕ

• Инсталирайте въжения подемник на стоманена греда (фиг. 2). Използвайте само заграждащите инсталационни конзоли (1), които могат да бъдат прикрепени към горната част на монтажната рамка (3), чрез винтовете, шайбите и пружинните шайби. Стоманената греда трябва да може да издържи поне двойно спрямо посоченото допустимо тегло на машината. За най-добри резултати се свържете с професионалист по инсталацията.
• Стоманената греда трябва да има следните параметри: 46 x 46 мм, дебелина на стените поне 2,3 мм и дължина поне 450 мм (фиг. 1).
• Стоманената греда трябва да бъде стабилно захваната към стената. Опората трябва да бъде инсталирана здраво в съответствие с възможността да издържа на натоварването.
  ■ Моля уверете се, че машината е нивелирана при инсталацията, а не наклонена.
• Дистанционното управление (14), трябва да бъде лесно достъпно по всяко време и поради тази причина, трябва да бъде инсталирано на разстояние от пода между 0,8 м и 1,5 м (фиг. 3).
• Поставяйте товарната кука (12) в захвата за кука (5) на монтажната рамка (3), когато използвате товарната кука с макара (13).
• Електрическата макара ще бъде прикрепена към горната част. Прикрепете макарата с носеща рама към напречната греда. Гредата след това бива прикрепена към поддържащите колони. Поддържащите колони, трябва да бъдат в съответствие с изискванията на потребителя, подходящо подсигурени в работната зона.
  Поддържащите колони трябва да бъдат монтирани здраво и стабилно. Също да са способни дълго време да издържат съответния товар.

9 УПРАВЛЕНИЕ

■ Преди започване на работа, моля уверете се, че стоманеното въже (7) е правилно навито, намотка до намотка на макарата (6). Никога не развивайте докрай въжето!
- Развивайте въжето само до етап, в който на барабана са разположени поне още 3 намотки.
- Ако червеният индикаторен маркер се вижда, моля, спрете незабавно въжения подемник и не продължавайте да развивате въжето!
■ Винаги навивайте въжето, както е показано на фиг. 4.

Бележка: Когато подменяте въжето, уверете се че изтегляте въжето в квадратния отвор на цилиндъра, а след това го изтеглете от кръглия отвор. Навийте въжето два пъти и след това го изтеглете към ръба, който е страна на въжения барабан, и го фиксирайте.

Въженият подемник се управлява чрез дистанционното управление (14). Когато задействате горната позиция на прекъсвача, товарът се повдига нагоре. Когато задействате долната позиция, товарът се спуска надолу. Никога не превключвайте директно от повдигане към спускане или обратно. Винаги спирайте въжения подемник преди промяна на посоките.

- Задействайте аварийния прекъсвач (15) за незабавно спиране на въжения подемник в случай на авария и за да се застраховате срещу повторно стартиране. За да възстановите работното състояние на устройството, първо завъртете аварийния прекъсвач (15) по посока на часовниковата стрелка, което ще отключи аварийния прекъсвач (15). Сега въженият подемник е готов за работа.

- Въженият подемник е проектиран с ограничена конфигурация за ограничено спиране. Когато товарната кука (12) се издига до най-висока позиция, ограничителят (10) допира подемно-ограничителната скоба (8), микропрекъсвачът на подемно-ограничителната скоба (8) може да прекъсне веригата и да накара двигателя да спре, за да осигури безопасността на извършваната работа. Когато товарна кука (12) се спуска надолу, използвайки почти цялата дължина на въжето (7), микропрекъсвачът на спускателно-ограничителната скоба (9) се задейства, прекъсва веригата и принуждава двигателя да спре.

Внимание! Ако въжето е развито до степен в която червеният микропрекъсвач се вижда, въженият подемник трябва да бъде спрян. При никакви обстоятелства въжето не трябва да бъде развивано повече, преминавайки това състояние.

- Ако въженият подемник не може веднага да повдигне товара, за да предотвратите повреди и инциденти, моментално го изключете.

- Моля, уверете се, че товарът е надеждно закрепен към товарната кука (12-13). Поддържайте най-голямата възможна дистанция между товара и стоманеното въже (7) по време на работа.

- При спускане на товар, моля запомнете, че въженият подемник може да развие още няколко сантиметра след като е бил спрян. Поради тази причина, моля спрете в подходящ момент.

- Моля, уверете се че стоманеното въже (7) не може да бъде местено с повече от 15° настрани.

- На въжения подемник може да бъде работено с единични или двойни въжета, поради тази причина отбелязаното допустимо тегло на товара, виж техническата характеристика, може да варира.

- След разопаковане на артикулите проверете дали всички части и аксесоари отговарят на описаните. Направете проверка дали въженият подемник има някакви вдлъбнатини или повреди, дали въжените връзки имат някакви дефекти и дали по двигателя има следи от дъжд или увреждане причинено от вода.

- Въженият подемник използва еднофазен електрически ток за захранване. Номиналното напрежение е 230 V + 20 %, номиналната честота е 50 Hz + 1 %. Двигателят трябва да бъде безопасно заземен. Във веригата на електрическото захранване трябва да бъде инсталирана защита от пренапрежение.

- След свързване на електрическото захранване, макарата може да бъде повдигана и спускана в стъпков режим на движение. Същата може да повиши и понижи стартирането по време на работа без натоварване. Едва когато движението нагоре и надолу е стабилно и спирачките работят безупречно, макарата може да се изпробва с макетен товар.

9.1 Характеристика на прекъснат режим на работа

Тази машина е проектирана за операционен тип S3 20% - 10 мин (периодично прекъсваша работа). Относителният цикъл на полезна работа е 20 %, което означава, че по време на всеки оперативен цикъл с устройството може да бъде работено при номинален товар за 2,0 минути и трябва да бъде изключено за 8,0 минути, за да се охлади. Поради тази причина устройството може да бъде използвано в продължение на 20 % от целия оперативен цикъл от 10 минути при номинален товар.

9.2 Претоварване (само за POWX901-POWX902-POWX903)

• Въженият подемник не е подходящ за продължителна работа. Двигателят е предпазен от претоварване и прегряване чрез температурен прекъсвач.
• Ако е превишено позволеното оперативно време, температурата на двигателя ще се повиши и температурния прекъсвач ще изключи въжения подемник. Температурният прекъсвач ще включи отново въжения подемник, след като премине охладителната фаза.
  В случай на натоварване на въжения подемник с по-малък товар, оперативното време ще се повиши, а времето необходимо за охлаждане ще се понижи.

Внимание! В случай на директно излагане на слънчева светлина, температурата на обшивката ще се повиши значително, което също ще намали допустимото оперативно време. При тези обстоятелства температурния прекъсвач ще изключва след къс период от време и въженият подемник ще се изключва изцяло. Моля изчакайте докато механизма не се охлади.

9.3 Работа с двойно въже (фиг. 5)

• Разхлабете гайките на 3-те винта разположени на товарната кука с макара (13) и премахнете покриващата пластина разположена отстрани. Поставете стоманеното въже (7) около раздалечаващата се ос и свържете обратно покриващата пластина и гайките. Моля уверете се, че товарната кука с макара (13) е монтирана правилно, и че гайките са сигурно затегнати.
• Моля вмъкнете товарната кука (12), закрепена към въжето в захвата за кука (5) на монтажната рамка (3).

• Изключвайте електрическия щепсел преди да предприемете каквато и да било работа по устройството.
• Почиствайте устройството използвайки влажна кърпа и течен сапун. Никога не използвайте почистващи препарати или разтворители, които могат да увредят пластмасовите части.
• Редовно проверявайте пълната дължина на стоманеното въже (7) за повреди, както и функционалността на ограничителната скоба (навивайте въжения подемник докато ограничителя (10) задейства ограничителната скоба на микропрекъсвача).
• Ако стоманеното въже (7) е повредено (раздрано или пречупено, фиг. 6), професионалист трябва да го подмени използвайки оригинални резервни части.
• По време на монтажа на въжето е необходимо да запомните ограничителя, за да осигурите надеждно ограничително спиране.
• Проверете свободното движение на всички механични компоненти, след като електрическия щепсел е изключен.
  Заменяйте изгубените части само с оригинални.
• Върнете устройството на вашия продавач, за да осигурите професионално рециклиране.

11 ТЕХНИЧЕСКИ ДАННИ

Номинално напрежение	230 V~
Номинална честота	50 Hz
Номинална мощност:	500 W
Номинален ток	2,18 A
Макс. товарен капацитет-за единично въже-за двойно въже	100 кг200 кг
Скорост на въжето-За единично въже-За двойно въже	8 мімин4 мімин
Подемна височина-За единично въже-За двойно въже	12 м6 м
Диаметър на въжето	3,0 мм
Ниво на защита	IP54
Категория на двигателя	A1
Полезна работа	ED: 20%
Ниво на защита	I
Тегло	10,5 кг

12 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковата мощност LwA 71 dB(A)

13 РЕШАВАНЕ НА ПРОБЛЕМИ

Честа неизправност	Причина	Решение
След използване на работния прекъсвач, двигателят не тръгва.	1. Не е включен в електрическата мрежа.2. Кабелите са повредени или изтръгнати.3. Неизправност в прекъсвача.4. Кондензаторът е изгорял.5. Крайният изключвател не е върнат или повреда в микропрекъсвач.6. Термичният прекъсвач е претърпял повреда в проводника.	1. Свържете уреда към електрическата мрежа.2. Проверете/ремонтирайте кабелите и ги свържете отново към контакта.3. Поправете прекъсвача или го заменете.4. Сменете кондензатора си.5. Проверете крайния изключвател и заменете ограничителния прекъсвач.6. Изчакайте докато уреда се охлади или заменете термичния прекъсвач.
Работният прекъсвач е активиран.Двигателят е много шумен, но не може да повдигне товара.	1. Подаденото напрежение е твърде малко.2. Кондензаторът е повреден.3. Спирачката не е напълно отворена.	1. Настройте работата, да съответства на електрозахранването.2. Променете електрозахранването.3. Позволете машината да бъде поправена от квалифициран сервиз.
След загуба на мощност, спирачките не държат или машината се приплъзва надолу.	Въздухът между спирачките е твърде много.Пружината на спирачката е откачена.Спирачният диск е блокиран.Спирачният диск при старта е вече зацапан.	Позволете машината да бъде поправена от квалифициран ремонтен сервиз.
Шумът на машината става по-силен.	1. Зле смазана.2. След дълга употреба зъбното колело и лагери са повредени.3. Зле монтирана или пробита.	1. Смазвайте/гресирайте редовно машината.2. Сменете зъбното колело или лагерите.3. Проверете монтираните части или позволете, да ги провери човек с квалификация.
Въженият подемник получава твърде високо напрежение.	1. Повреда в заземяването или не е възможно.2. Вътрешните конектори се допират до корпуса.	1. Проверете кабелите за заземяване и ги свържете правилно.2. Проверете всички вътрешни връзки.
Крайният изключвател не функционира.	1. Крайният изключвател е дефектен.2. Крайният изключвател е блокиран.	1. Изключете и заменете.2. Проверете, поправете и заменете крайния изключвател.

14 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

15 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

Продукт: Електрически Въжен Подемник

Mapka: POWERplus

Модел: POWX900

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими);

2014/30/EU

2006/42/EC

2011/65/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими);

EN14492-2:2019

EN60204-32:2008

EN55014-1 : 2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Mertens Ludo

Ludo Mertens

Регулационни въпроси – мениджър по съответствията
