BRUGSANVISNING HD 17/15-4 S ST Classic Kärcher

2,5 2,5 2,5 2,5 2,5 Förlängningskabel 30 m mm

4. Still apparatet på de 4 føttene på et plant, horisontalt

4. Sett oljepeilepinnen med lufteventil inn i hullet, ikke

1. Skru fast sugeslangen med filteret på vanntilkoblin-

4. Skru beholderen på skummunnstykket.

rom innendørs. Skylle apparatet med frostvæske Dersom frostfri lagring ikke er mulig:

1. Kontroller om strømledningen er skadet.

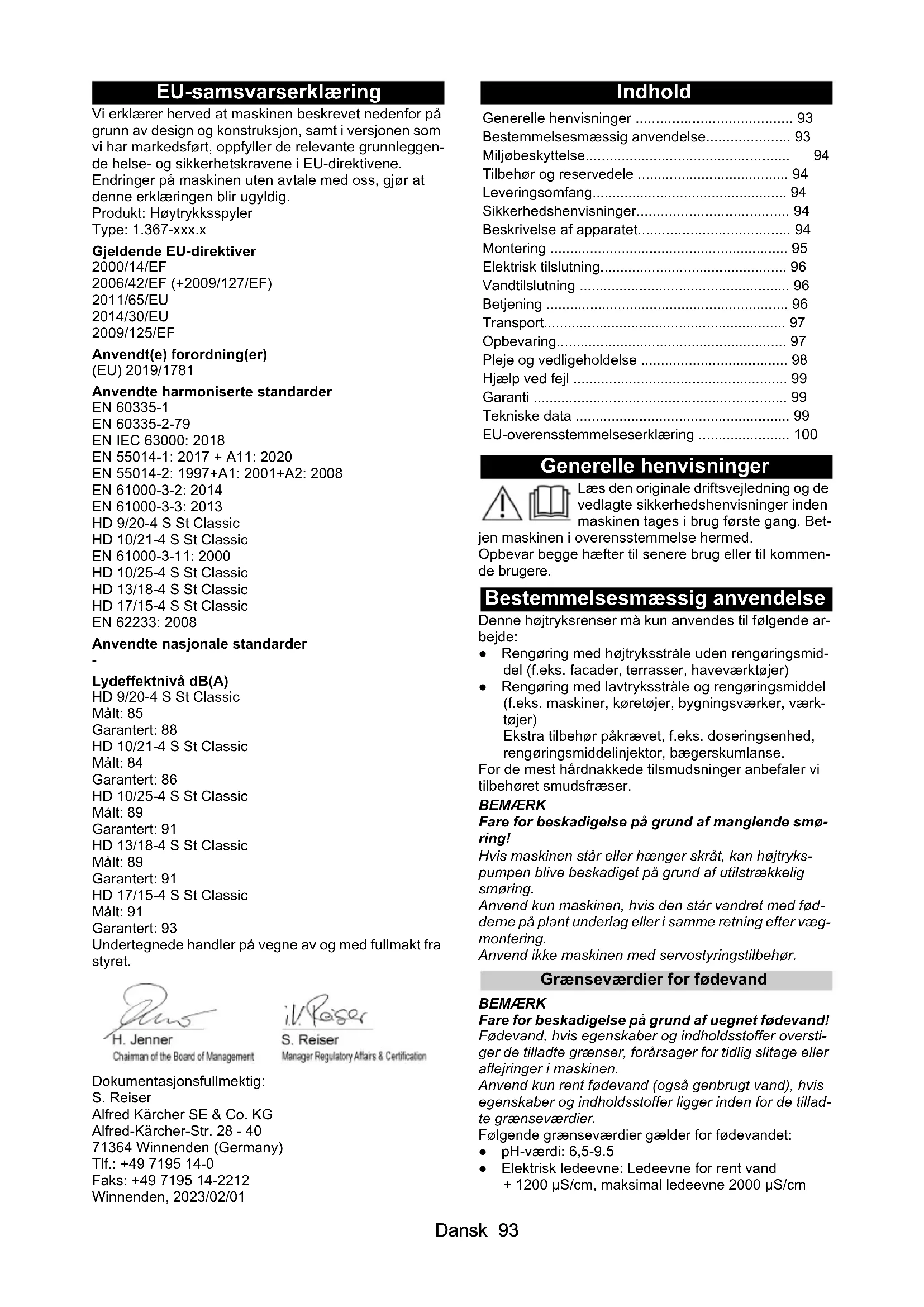

• Lydeffektnivå dB(A) HD 9/20-4 S St Classic Målt: 85 Garantert: 88 HD 10/21-4 S St Classic Målt: 84 Garantert: 86 HD 10/25-4 S St Classic Målt: 89 Garantert: 91 HD 13/18-4 S St Classic Målt: 89 Garantert: 91 HD 17/15-4 S St Classic Målt: 91 Garantert: 93 Undertegnede handler på vegne av og med fullmakt fra styret. Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: [phone] Faks: [phone] Winnenden, 2023/02/01 Indhold Generelle henvisninger Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet- jen maskinen i overensstemmelse hermed. Opbevar begge hæfter til senere brug eller til kommen- de brugere. Bestemmelsesmæssig anvendelse Denne højtryksrenser må kun anvendes til følgende ar- bejde: ● Rengøring med højtryksstråle uden rengøringsmid- del (f.eks. facader, terrasser, haveværktøjer) ● Rengøring med lavtryksstråle og rengøringsmiddel (f.eks. maskiner, køretøjer, bygningsværker, værk- tøjer) Ekstra tilbehør påkrævet, f.eks. doseringsenhed, rengøringsmiddelinjektor, bægerskumlanse. For de mest hårdnakkede tilsmudsninger anbefaler vi tilbehøret smudsfræser. BEMÆRK Fare for beskadigelse på grund af manglende smø- ring! Hvis maskinen står eller hænger skråt, kan højtryks- pumpen blive beskadiget på grund af utilstrækkelig smøring. Anvend kun maskinen, hvis den står vandret med fød- derne på plant underlag eller i samme retning efter væg- montering. Anvend ikke maskinen med servostyringstilbehør. Grænseværdier for fødevand BEMÆRK Fare for beskadigelse på grund af uegnet fødevand! Fødevand, hvis egenskaber og indholdsstoffer oversti- ger de tilladte grænser, forårsager for tidlig slitage eller aflejringer i maskinen. Anvend kun rent fødevand (også genbrugt vand), hvis egenskaber og indholdsstoffer ligger inden for de tillad- te grænseværdier. Følgende grænseværdier gælder for fødevandet: ● pH-værdi: 6,5-9.5 ● Elektrisk ledeevne: Ledeevne for rent vand + 1200 µS/cm, maksimal ledeevne 2000 µS/cm Generelle henvisninger p. 93
• Bestemmelsesmæssig anvendelse p. 93
• Miljøbeskyttelse p. 94
• Tilbehør og reservedele p. 94
• Leveringsomfang p. 94
• Sikkerhedshenvisninger p. 94
• Beskrivelse af apparatet p. 94
• Montering p. 95
• Elektrisk tilslutning p. 96
• Vandtilslutning p. 96
• Betjening p. 96
• Transport p. 97
• Opbevaring p. 97
• Pleje og vedligeholdelse p. 98
• Hjælp ved fejl p. 99
• Garanti p. 99
• Tekniske data p. 99
• EU-overensstemmelseserklæring 4 Dansk ● Stoffer, der kan bundfældes (prøvevolumen 1 l, bundfældningstid 30 minutter): < 0,5 mg/l ● Stoffer, der kan bortfiltreres: < 50 mg/l, ingen sliben- de stoffer ● Kulbrinter: < 20 mg/l ● Chlorid: < 300 mg/l ● Sulfat: < 240 mg/l ● Kalcium: < 200 mg/l ● Samlet hårdhed: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO p. 1009

/l) ● Jern: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Kobber: < 2 mg/l ● Aktivklor: < 0,3 mg/l ● Ingen dårlige lugte Miljøbeskyttelse Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el- ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sund- hed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Sikkerhedshenvisninger ● Læs altid sikkerhedsforskrifterne 5.951-949.0, in- den første ibrugtagning af apparatet. ● Overhold de nationale forskrifter for væskestrålere. ● Overhold de nationale forskrifter vedrørende fore- byggelse af ulykker. Væskestrålere skal kontrolleres regelmæssigt. Prøvningsresultatet skal dokumente- res skriftligt. ● Foretag ikke ændringer på apparat og tilbehør. Symboler på apparatet Apparatet må ikke umiddelbart tilsluttes ved det offentlige drikkevandsnet. Højtryksstrålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve ap- paratet. Beskyt apparatet mod frost. Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerhedsanordninger Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignore- res. Sikkerhedsanordningerne er indstillet fra fabrikken og plomberede. Indstillingerne må kun foretages af kunde- servicen. Trykkontakt Når aftræksarmen på højtrykspistolen slippes, frakobler trykkontakten højtrykspumpen og højtryksstrålen stop- per. Hvis aftræksarmen aktiveres, tilkobler pumpen igen. Overstrømningsventil Ved reduktion af vandmængden med tryk- og mængde- reguleringen åbner overstrømningsventilen, og en del af vandet strømmer tilbage til pumpens sugeside. Motorværn Maskinens motorværn frakobles ved for højt strømfor- brug. Viklingsstikkontakt med jordforbindelse Viklingsbeskyttelseskontakten i pumpedrevets motor- vikling slukker motoren i tilfælde af termisk overbelast- ning. Beskrivelse af apparatet Maskinoversigt Figur A 1 Omløbermøtrik 2 Højtryksdyse 3 Strålerør EASY!Lock Classic 4 Højtrykspistol EASY!LOCK Classic 5 Sikringspal 6 Udløserhåndtag 7 Højtryksslange EASY!Lock Classic 8 Maskinkontakt 9 Maskinramme 10 Tryk-/mængderegulering 11 Højtrykstilslutning EASY!Lock 12 Vandtilslutning 13 Netstik 14 Netkabel 15 Fod (4 stk.) 16 Oliestandsvisning 17 Olieaftapningsskrue 18 Ophængsøje 19 Finfilter 20 Prop 21 Tilbehørsrum 22 Typeskilt (højtrykspumpe) 23 Oliepind med udluftningsventil 24 Typeskilt (maskine) Farvemærkning ● Betjeningselementer til rengøringsprocessen er gu- le.Dansk 95 ● Betjeningselementer til vedligeholdelse og service er lysegrå. Montering Placering og opstilling af maskinen Maskinen er egnet til vægmontering eller som stående enhed. Montering på væg FARE Livsfare og fare for beskadigelser på grund af ned- faldende maskine! Hvis maskinen falder ned, er der livsfare og fare for be- skadigelser. Montér kun maskinen på egnede, bæredygtige vægge. Vær opmærksom på maskinens vægt ved monteringen. Brug egnet løfteudstyr, eller tilkald hjælpere. Brug egnede fastgørelsesmidler, og sørg for korrekt montering. Overlad i tilfælde af tvivl monteringen til person med faglig viden. BEMÆRK Fare for beskadigelse på grund af frost! En maskine, der ikke er tømt helt, kan blive ødelagt på grund af frost. Beskyt maskinen mod frost. Brug eller opbevar maskinen på et frostfrit sted. Tøm maskinen og tilbehøret fuldstændigt før opbeva- ring.

1. Kontrollér væggenes bæreevne, og tag i den forbin-

delse højde for maskinens vægt, se kapitlet Tekni- ske data.

2. Kontrollér pladsforholdene, og tag i den forbindelse

højde for maskinens dimensioner og tilsvarende fri- rum til alle sider, se kapitlet Tekniske data.

3. Vælg egnede fastgørelsesmidler, og anbring maski-

nen vandret på en lodret væg. Ophængsøjernes dimensioner og afstande, se skit- sen. Figur E Stående maskine

4. Stil maskinen på et plan, vandret og fast underlag på

de 4 fødder. Tilslutning af højtrykssiden til et fast installeret rørledningsnet Obs Ved installationen skal de nationalt gældende forskrifter for fast installerede højtryksrengøringssystemer over- holdes. Ved monteringen skal forskrifterne i VDMA-enhedsbla- det 24416 "Højtryksrenser, fast installerede højtryksren- gøringssystemer, begreber, krav, installation, kontrol" overholdes (kan fås hos Beuth Verlag, Köln, www.beuth.de). BEMÆRK Fare for beskadigelse på grund af tryktab! Hvis tryktabet i højtryksrørledningsnettet er større end i den 10 m lange standardhøjtryksslange, kan højtryks- pumpen blive beskadiget på grund af overbelastning. Montér en tilsvarende større højtryksdyse for at udligne det større tryktab.

1. Træk rørledningsnettet, der skal installeres, med så

få retningsændringer som muligt. Obs Overhold minimumtværsnittet for rørledningerne: DN 15 (½″).

2. Træk rørledningsnettet til udligning af tryk- og var-

meudvidelse med dæmpede løse og faste spænde- bånd. BEMÆRK Fare for beskadigelse på grund af vibration! Hvis maskinen er tilsluttet højtryksrørledningsnettet med en fast ledning, kan vibrationer beskadige maski- nen eller højtryksrørledningsnettet. Tilslut kun maskinen til højtryksrørledningsnettet med en højtryksslange.

3. Tilslut maskinen til rørledningsnettet med en høj-

tryksslange. Obs Vær opmærksom på højtryksslangens minimumtvær- snit: Montering af oliepind med udluftningsventil BEMÆRK Fare for beskadigelse på grund af under- eller over- tryk! Hvis proppen ikke udskiftes med oliepinden med udluft- ningsventil før idriftagning, kan højtrykspumpen blive beskadiget. Sørg for at udskifte proppen med oliepinden med udluft- ningsventil.

1. Skru proppen ud, og bortskaf den.

Figur B 1 Prop 2 Oliepind med udluftningsventil

2. Skru oliepinden med udluftningsventil i, og spænd

den. Kontrol/korrektion af højtrykspumpeolieniveau BEMÆRK Fare for beskadigelse på grund af manglende smø- ring eller uegnede smøremidler! En utilstrækkelig oliepåfyldningsmængde eller brugen af uegnede smøremidler kan beskadige højtrykspum- pen. Sørg for en tilstrækkelig oliepåfyldningsmængde i høj- trykspumpen før idrifttagning, og påfyld kun egnede smøremidler. BEMÆRK Fare for beskadigelse på grund af vand i olien! Hvis olien er mælkefarvet, er der vand i olien, der be- skadiger højtrykspumpen. Tag ikke maskinen i drift med mælkefarvet olie. Kontakt Kärcher Service.

1. Opstil masminen vandret, se kapitlet Placering og

opstilling af maskinen. Kontrol af højtrykspumpeolieniveauet på olieni- veauindikatoren

2. Kontrollér olieniveauet på olieniveauindikatoren,

den skal være midt i skueglasset. Efterfyld om nødvendigt olie langsomt, specifikation, se kapitlet Tekniske data. Maskine Min. Ø-højtryksslange no- minel diameter DN (in) HD9/20-4 S ST Classic HD10/21-4 S ST Classic HD10/25-4 S ST Classic HD13/18-4 S ST Classic DN 8 (¼”) HD17/15-4 S ST Classic DN 10 (⅜″)96 Dansk Kontrol af højtrykspumpeolieniveauet med oliepin- den med udluftningsventil

3. Skru oliepinden med udluftningsventil ud, og tør den

af med en ren, trævlefri klud.

4. Sæt oliepinden med udluftningsventil i boringen,

skru den ikke i. Figur C

5. Træk oliepinden med udluftningsventil ud, og aflæs

olieniveauet, det skal være mellem markeringerne MIN og MAX. Efterfyld om nødvendigt olie langsomt, specifikation, se kapitlet Tekniske data.

6. Vask hænderne grundigt med sæbe og vand efter

hver kontakt med olie. Montering af tilbehør Obs EASY!Lock-systemet forbinder komponenter vha. et hurtiggevind hurtigt og sikkert med kun én omdrejning.

1. Forbind strålerøret med højtrykspistolen, og spænd

omløbermøtrikken fast med hånden. Figur D

2. Sæt højtryksdysen på strålerøret.

3. Montér omløbermøtrikken og spænd manuelt

4. Forbind højtryksslangen med højtrykspistolen og

maskinens højtrykstilslutning, og spænd manuelt (EASY!Lock). Elektrisk tilslutning FARE Fare for kvæstelse på grund af elektrisk stød Forbind maskinen med det elektriske net vha. et stik. En ikke-separerbar forbindelse med strømnettet er forbudt. Stikket anvendes til netseparation. Tilslut kun maskinen ved vekselstrøm. Brug et forlængerkabel med tilstrækkeligt tværsnit (se "Tekniske data"). Rul forlængerkablet helt af kabeltromlen.

1. Rul netkablet af og læg det på gulvet.

2. Sæt netstikket i stikkontakten.

Vandtilslutning Tilslutning til en vandledning 몇 ADVARSEL Sundhedsfare ved drift uden systemadskiller! Ved drift uden forkoblet systemadskiller er der en sund- hedsfare, hvis snavset vand løber tilbage i drikkevands- nettet. Overhold forskrifterne fra vandforsyningsvirksomheden. Anvend ikke maskinen på drikkevandsnettet uden sy- stemadskiller. Anvend en systemadskiller fra KÄRCHER eller alterna- tivt en systemadskiller iht. EN 12729 type BA. Vand, der er strømmet gennem en systemadskiller, klassificeres som ikke drikkelig. Tilslut altid systemadskilleren til vandforsyningen, aldrig direkte til maskinens vandtilslutning.

1. Kontrollér, om trykket, temperaturen og mængden

af fødevand samt vandforsyningsslangens dimensi- oner opfylder kravene, se kapitlet Tekniske data.

2. Forbind systemadskilleren og maskinens vandtil-

slutning med en vandforsyningsslange.

3. Åbn vandtilløbet.

2. Udluft maskinen (se kapitel Udluftning af appara-

tet). Udluftning af apparatet

1. Skru højtryksdysen af strålerøret.

2. Lad apparatet køre, indtil der kommer vand ud uden

3. Lad apparatet køre i 10 sekunder ved udluftnings-

5. Skru højtryksdysen på strålerøret.

Betjening FARE Livsfare, hvis beskadigede, spændingsførende dele berøres! Hvis der anvendes beskadigede netstik, netkabler og forlængerkabler, er der livsfare på grund af elektrisk stød! Kontrollér netstik, netkabler og forlængerkabler for ska- der før hver brug, og brug dem kun, hvis de er i fejlfri til- stand. Lad straks en person med faglig viden udskifte beskadi- gede dele. 몇 ADVARSEL Fare for kvæstelser på grund af højtryksstråle! Der kan trænge en højtryksstråle ud af en defekt maski- ne og defekt tilbehør eller ved forkert installation, og den kan alvorlige kvæstelser. Kontrollér maskinen og tilbehøret for skader og fejl i in- stallationen før hver brug. Lad straks skader udbedre, og brug kun maskinen og til- behøret i fejlfri tilstand og med korrekt installation. 몇 ADVARSEL Fare for kvæstelser på grund af højtryksstråle! Der kan trænge en højtryksstråle ud af maskinen og til- behøret, der står under tryk, og den kan forårsage alvor- lige kvæstelser. Hold højtrykspistolen og strålerøret fast med begge hænder. Fastgør ikke udløserhåndtaget i aktiveret position. Fjern trykket fra maskinen, og træk netstikket ud af stik- kontakten, før du løsner, afmonterer eller monterer høj- tryksslangen eller højtrykspistolen eller udfører arbejde på maskinen eller tilbehøret. Skub sikkerhedspalen på højtrykspistolen frem, før du løsner, afmonterer eller monterer strålerøret, stråledy- sen eller tilbehøret (f.eks. T-Racer, bægerskumlanse). Drift med højtryk Obs Maskinen er udstyret med en trykkontakt. Motoren star- ter først, når udløserhåndtaget aktiveres.

1. Kontrollér maskinen for skader og utætheder før

hver brug, se kapitlet Før arbejdet.

2. Sæt maskinkontakten på "I/ON".

3. Skub sikkerhedspalen bagud.

Højtrykspistolen er afsikret.

4. Træk i udløbserhåndtaget.

5. Indstil arbejdstrykket og vandmængden trinløst ved

at dreje tryk- og mængdereguleringen (+/-).Dansk 97 Drift med rengøringsmiddel 몇 ADVARSEL Sundhedsfare ved forkert omgang med rengørings- midler! Forkert omgang med rengøringsmidler kan bringe dit og andres helbred i fare. Overhold rengøringsmiddelproducenternes sikkerheds- og anvendelseshenvisninger, og handl i overensstem- melse hermed. BEMÆRK Fare for beskadigelse ved forkert omgang med ren- gøringsmidler! Forkert omgang med rengøringsmidler kan beskadige maskinen, tilbehøret og de behandlede genstande. Anvend kun rengøringsmidler, der er godkendt af KÄR- CHER. Overhold rengøringsmiddelproducenternes sikkerheds- og anvendelseshenvisninger, og handl i overensstem- melse hermed. Overhold henvisninger om dosering og indvirkningstid. Vær sparsom med rengøringsmidlet for at beskytte mil- jøet. Obs KÄRCHER-rengøringsmidler garanterer driftssikkert ar- bejde. Få vores rådgivning eller rekvirer vores katalog eller vores informationsblade til rengøringsmidlerne. Obs Udbringningen af rengøringsmidler er mulig med maski- nen med ekstra tilbehør, f.eks. doseringsenhed, rengø- ringsmiddelinjektor, bægerskumlanse. Informér dig selv, eller få rådgivning. Drift med bægerskumlanse

1. Skru beholderen af.

Figur F 1 Beholder 2 Skumdyse 3 Højtrykspistol 4 Sugeslange 5 Blændesæt Iblanding: 3=høj, 2=mellem, 1=lav

2. Isæt den ønskede blænde i sugeslangen.

3. Fyld rengøringsmiddel i beholderen.

4. Skru beholderen på skumdysen.

5. Adskil strålerøret fra højtrykspistolen.

6. Anbring bægerskumlansen på højtrykspistolen, og

spænd den fast med hånden.

7. Tag højtryksrenseren i drift.

Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre

overflade og lad det virke (ikke tørre).

2. Skyl den løsnede snavs af med højtryksstrålen.

Efter drift med rengøringsmiddel Bægerskumlansen skal skylles efter brug for at undgå aflejringer af rengøringsmiddel.

1. Skru beholderen af.

2. Hæld rengøringsmiddelresten tilbage i leveringsem-

4. Skru beholderen på bægerskumlansen.

5. Anvend bægerskumlansen ca. 1 minut for at skylle

rengøringsmiddelrester ud.

Afbrydelse af driften

1. Slip udløserhåndtaget.

2. Skub sikkerhedspalen frem.

Højtrykspistolen er sikret. Fortsættelse af driften

1. Skub sikkerhedspalen bagud.

Højtrykspistolen er afsikret.

2. Betjen udløserhåndtaget.

Maskinen tændes. Afslutning af driften

1. Luk vandtilløbet.

2. Betjen udløserhåndtaget.

3. Drej maskinkontakten hen på "I/ON", og lad maski-

nen køre i 5-10 sekunder.

4. Slip udløserhåndtaget.

5. Sæt maskinkontakten på "0/OFF".

6. Træk netstikket ud af stikkontakten med tørre hæn-

8. Betjen udløserhåndtaget, indtil maskinen er uden

9. Skub sikkerhedspalen frem.

Højtrykspistolen er sikret. Transport 몇 FORSIGTIG Fare for kvæstelser og beskadigelse ved manglen- de overholdelse af vægten! Ved transport og opbevaring af maskinen er der fare for kvæstelser og beskadigelse på grund af vægten. Vær opmærksom på maskinens vægt ved transport og opbevaring, se kapitlet Tekniske data. Obs Der kræves mindst 1 hjælper til at løfte eller bære ma- skinen. Transport af maskinen: a Løft og bær maskinen i maskinrammen. b Stil maskinen på et egnet transportmiddel (f.eks. platformsvogn), og sørg for at sikre den mod at glide og vælte. c Læs maskinen i et køretøj, og sørg for at sikre den mod at glide og vælte i henhold til de gælden- de retningslinjer. Opbevaring 몇 FORSIGTIG Fare for kvæstelser og beskadigelse ved manglen- de overholdelse af vægten! Ved transport og opbevaring af maskinen er der fare for kvæstelser og beskadigelse på grund af vægten. Vær opmærksom på maskinens vægt ved transport og opbevaring, se kapitlet Tekniske data. BEMÆRK Fare for beskadigelse på grund af frost! Vand, der ikke er tømt fuldstændigt, kan beskadige ma- skinen og tilbehøret, hvis det fryser. Tøm vandet fuldstændigt ud af maskinen og tilbehøret. Beskyt maskinen og tilbehøret mod frost.98 Dansk Opbevaring af maskinen

1. Afslut driften, se kapitlet Afslutning af driften.

2. Afmontér højtryksslangen eller højtryksslangeled-

ningen fra maskinens højtrykstilslutning, se kapitlet Montering af tilbehør.

3. Afmontér højtryksslangen fra højtrykspistolen, se

kapitlet Montering af tilbehør.

4. Lad vandet løbe fuldstændigt ud af højtryksslangen

og højtrykspistolen med strålerør.

5. Træk netstikket ud af stikkontakten med tørre hæn-

dendørs rum. Skylning af maskinen med frostvæske Hvis en frostfri opbevaring ikke er mulig:

1. Luk vandtilløbet.

3. Lad vandet løbe ud af maskinen.

4. Pump almindeligt frostbeskyttelsesmiddel gennem

maskinen. Obs Anvend almindeligt frostbeskyttelsesmiddel til motorkø- retøjer på glykolbasis. Overhold håndteringsforskrifter- ne fra producenten af frostbeskyttelsesmidlet.

5. Drej maskinkontakten til position "I/ON".

6. Betjen udløserhåndtaget maks. 1 min., indtil frost-

8. Afmontér højtryksslangen eller højtryksslangeled-

ningen fra maskinens højtrykstilslutning, se kapitlet Montering af tilbehør.

9. Afmontér højtryksslangen fra højtrykspistolen, se

kapitlet Montering af tilbehør.

10. Lad vandet løbe fuldstændigt ud af højtryksslangen

og højtrykspistolen med strålerør.

11. Træk netstikket ud af stikkontakten med tørre hæn-

Pleje og vedligeholdelse FARE Utilsigtet startende apparat Fare for kvæstelse, fare for stød Sluk apparatet inden alt arbejde og træk netstikket ud. Obs Spildolie må kun bortskaffes ved de dertil beregnede bortskaffelsessteder. Aflever eventuel spildolie disse steder. Forurening af miljøet med spildolie er strafbar. Sikkerhedsinspektion/ vedligeholdelseskontrakt Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskon- trakt. Få vores rådgivning. Vedligeholdelsesintervaller Før arbejdet Kontrollér netstikket, netkablet og forlængerkablet for skader. Lad straks den autoriserede kundeservice eller en autoriseret elektriker udskifte beskadigede dele. Kontrollér højtryksslangen, højtrykspistolen, stråle- røret og tilbehøret for beskadigelse. Udskift straks beskadigede dele. Kontroller maskinen for tæthed. 3 dråber vandtab pr. minut er tilladt. Ved større utæt- hed kontaktes kundeservicen. Ugentligt BEMÆRK Fare for beskadigelse på grund af vand i olien! Hvis olien er mælkefarvet, er der vand i olien, der be- skadiger højtrykspumpen. Tag ikke maskinen i drift med mælkefarvet olie. Kontakt Kärcher Service. Kontrollér oliestanden i højtrykspumpen, se kapitlet Kontrol/korrektion af højtrykspumpeolieniveau. Rengør finfilteret, se kapitlet Rengøring af finfilter. For hver 500 driftstimer, mindst hvert år Lad kundeservicen gennemføre vedligeholdelsen af maskinen. Udskift højtrykspumpeolien, se kapitlet Udskiftning af højtrykspumpeolie. Rengøring af finfilter

1. Luk vandtilløbet.

2. Fjern trykket fra maskinen, se kapitlet Afslutning af

3. Skru omløbermøtrikken af.

Figur G 1 Finfilterhus 2 Finfilter 3 Tilslutningsstuds 4 Omløbermøtrik

4. Træk tilslutningsstudsen ud.

5. Træk finfilteret ud af finfilterhuset.

6. Skyl finfilteret med rent vand, eller blæs det ud med

8. Sæt tilslutningsstudsen.

9. Spænd omløbermøtrikken fast med hånden.

Udskiftning af højtrykspumpeolie BEMÆRK Fare for beskadigelse ved aftapning af højtryks- pumpeolien! Hvis olien aftappes under løbende drift, beskadiges høj- trykspumpen. Skru ikke olieaftapningsskruen ud, mens maskinen er i drift.

1. Sæt maskinkontakten på "0/OFF".

몇 ADVARSEL Skoldningsfare! Højtrykspumpeolien kan være meget varm og forårsage skoldninger. Lad maskinen køle af, inden du aftapper højtrykspum- peolien.

2. Lad maskinen køle af.

5. Lad højtrykspumpeolien løbe fuldstændigt ud.

6. Udskift tætningsringen på aftapningsslangen.

7. Drej aftapningsskruen med uret, og spænd den fast.

9. Bortskaf spildolien på en miljøvenlig måde og i over-

ensstemmelse med lokale bestemmelser.

10. Vask hænderne grundigt med sæbe og vand efter

hver kontakt med olie. Hjælp ved fejl FARE Utilsigtet startende apparat, berøring af strømføren- de dele Fare for kvæstelse, fare for stød Sluk apparatet inden arbejde på apparatet. Træk netstikket ud. Lad altid kontrol og arbejde på elektriske dele udføre af en fagmand. Kontakt en autoriseret kundeservice ved fejl, der ikke nævnes i dette kapitel. Maskinen kan ikke startes

1. Kontroller netkablet for skader.

2. Kontroller netspændingen.

3. Hvis maskinen er overophedet:

Maskinen kommer ikke op på tryk

1. Kontrollér, om højtryksdysen har den korrekte stør-

relse (se kapitlet "Tekniske data").

2. Rengør eller udskift dysen.

3. Udluft maskinen (se kapitlet "Udluftning af vandtil-

slutningen/maskinen").

4. Rengør finfilteret, udskift det om nødvendigt (se ka-

pitlet "Pleje og vedligeholdelse/ugentligt").

5. Kontrollér vandtilløbsmængden (nødvendig mæng-

Vandmængden er for lav

1. Når du bruger en lang højtryksslange eller en høj-

tryksslange med et lille tværsnit, skal du fastgøre en større højtryksdyse til strålerøret. Pumpen er utæt. Der må løbe op til 3 dråber vand ud i minuttet. Få maskinen kontrolleret af kundeservice ved større utætheder. Pumpen banker

1. Kontrollér vandtilløbsmængden (nødvendig mæng-

de, se kapitlet "Tekniske data").

2. Udluft maskinen (se kapitlet "Udluftning af vandtil-

slutningen/maskinen").

3. Rengør finfilteret, udskift det om nødvendigt (se ka-

pitlet "Pleje og vedligeholdelse/ugentligt").

4. Ved behov kontaktes kundeservicen.

Rengøringsmiddeltilsætningen er for lav

1. Kontrollér, om den anvendte bægerskumlanse pas-

ser til maskinens transportmængde.

2. Efterfyld bægerskumlansens bæger.

3. Sæt en større blænde på sugeslangen.

4. Kontrollér sugeslangen og bægerskumdysen for

rengøringsmiddelaflejringer. Fjern aflejringer med lunkent vand.

1. Kontrollér, om den anvendte bægerskumlanse pas-

ser til maskinens transportmængde.

2. Kontrollér sugeslangen og bægerskumlansen for

rengøringsmiddelaflejringer. Fjern aflejringer med lunkent vand.

3. Ved behov kontaktes kundeservicen.

Garanti I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved maski- nen udbedres gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henven- de dig til din forhandler eller nærmeste kundeser- vicecenter medbringende kvittering for købet. (Se adressen på bagsiden) Tekniske data HD 9/20-4 S ST Classic HD 10/21-4 S ST Classic HD 10/25-4 S ST Classic HD 13/18-4 S ST Classic HD 17/15-4 S ST Classic Landevariant Land EU EU EU EU EU Elektrisk tilslutning Spænding V 400 400 400 400 400 Fase ~33333 Frekvens Hz 50 50 50 50 50 Maks. tilladt netimpedans Ω - - 0.0452 +j0.0283

+j0.0283 Tilslutningseffekt kW 7 8 8,8 8,8 9 Kapslingsklasse IPX5 IPX5 IPX5 IPX5 IPX5 Netsikring (træg, kar. C) A 16 16 16 16 16 Forlængerkabel 10 m mm

2,5 2,5 2,5 2,5 2,5 Forlængerkabel 30 m mm

Vandtilslutning Tilløbstryk (maks.) MPa 1 1 1 1 1100 Dansk Årsag til undtagelse i henhold til forordning (EU) 2019/ 1781, bilag I, afsnit 2 (12): j) Der tages forbehold for tekniske ændringer. EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.367-xxx.x Relevante EU-direktiver 2000/14/EF 2006/42/EF (+2009/127/EF) 2011/65/EU 2014/30/EU 2009/125/EF Anvendt(e) forordning(er) (EU) 2019/1781 Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 9/20-4 S St Classic HD 10/21-4 S St Classic EN 61000-3-11: 2000 HD 10/25-4 S St Classic HD 13/18-4 S St Classic HD 17/15-4 S St Classic EN 62233: 2008 Anvendte nationale standarder

Lydeffektniveau dB(A) HD 9/20-4 S St Classic Målt: 85 Garanteret: 88 HD 10/21-4 S St Classic Målt: 84 Garanteret: 86 HD 10/25-4 S St Classic Målt: 89 Garanteret: 91 HD 13/18-4 S St Classic Målt: 89 Tilløbstemperatur (maks.) °C 60 60 60 60 60 Tilløbsmængde (min.) l/min 18 20 20 25 31,6 Indsugningshøjde (maks.) m 0,5 0,5 0,5 0,5 0,5 Min. længde vandtilløbsslange m 7,5 7,5 7,5 7,5 7,5 Min. diameter vandtilløbsslange in 1 1 1 1 1 Sugefilter bestillingsnummer 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0 Effektdata maskine Standarddysens dysestørrelse 047 050 045 075 105 Vandtryk med standarddyse MPa 20 21 25 18 15 Driftsovertryk (maks.) MPa 26 27 31 24 21 Transportmængde, vand l/min 15 16,67 16,67 21,67 28,33 Højtrykspistolens tilbageslagskraft N 50 57 63 69 85 Højtrykspumpe Olietype Motorolie Motorolie Motorolie Motorolie Motorolie SAE-viskositetsklasse 15W-40 15W-40 15W-40 15W-40 15W-40 Påfyldningsmængde l 0,65 0,65 0,65 0,65 1,2 Mål og vægt Typisk driftsvægt kg 44,8 48,4 54,4 54,4 59,2 Længde mm 720 720 720 720 720 Bredde mm 522 522 522 522 522 Højde mm 418 418 418 418 418 Beregnede værdier iht. EN 60335-2-79 Hånd-arm-vibrationsværdi m/s
