BRUGSANVISNING LS600 LENCO

1. Tildæk eller blokér ikke ventilationsåbningerne. Hvis enheden placeres på en hylde, skal der altid være 5 cm

frirum på alle sider af enheden.

2. Installér enheden iht. anvisningerne i den medfølgende betjeningsvejledning.

3. Hold enheden på afstand af varmekilder som fx radiatorer, varmeapparater, ovne, stearinlys og andre

varmegenererende produkter samt åben ild. Enheden er udelukkende til brug i tempererede klimazoner. Undgå stærk varme og kulde. Driftstemperatur mellem 0° og 35°C.

4. Undlad at anvende enheden nær stærke magnetfelter.

5. Elektrostatisk udladning kan forstyrre denne enheds normale drift. Sker det, skal du blot nulstille og

genstarte enheden iht. anvisningerne i betjeningsvejledningen. Under filoverførsel skal du handle med omhu og betjene enheden i et område fri for statisk elektricitet.

6. Advarsel! Stik aldrig genstande ind i enheden gennem ventilationsåbninger eller sprækker. Produktet

indeholder strømførende dele, og hvis du stikker en genstand ind i enheden, kan det medføre elektrisk stød og/eller kortslutning af de indre dele. Af samme grund må du ikke spilde vand eller væske på produktet.

7. Benyt ikke enheden på våde eller fugtige steder som fx på et badeværelse, i et dampfyldt køkken eller nær

8. Enheden må ikke udsættes for dryp eller stænk. Der må ikke anbringes genstande fyldt med væske, som fx

vaser, på eller i nærheden af apparatet.

9. Brug ikke enheden på steder, hvor der kan opstå kondens. Hvis enheden placeres i et varmt og fugtigt rum,

kan der danne sig vanddråber eller kondens inde i den, og den kan muligvis ikke fungere korrekt. Lad enheden stå slukket i 1-2 timer, inden du tænder den. Enheden skal være tør, når der tændes for strømmen.

10. Trods det, at enheden er fremstillet med yderste omhu og kontrolleret flere gange før afsendelse fra

fabrikken, kan det stadig forekomme, som med alle elektriske apparater, at der opstår problemer. Hvis du oplever røg eller overdreven varmeudvikling eller andre uventede fænomener, bør du omgående tage stikket ud af stikkontakten.

11. Denne enhed skal drives af en strømkilde som den, der er angivet på mærkepladen. Hvis du ikke er sikker på,

hvilken forsyningsspænding, der anvendes i dit hjem, bør du søge vejledning hos din forhandler eller det lokale elselskab.

12. Hold enheden udenfor dyrs rækkevidde. Nogle kæledyr kan finde på at bide i strømførende ledninger.

13. Rengør enheden med en blød, tør klud. Brug ikke opløsningsmidler eller benzinbaserede væsker.

Hårdnakkede pletter kan fjernes med en let fugtet klud med en mild sæbeopløsning.

14. Producenten er ikke ansvarlig for skade eller mistede data, der skyldes fejlfunktion, misbrug, ændringer af

enheden eller udskiftning af batterier.

15. Undlad at afbryde forbindelsen, mens enheden formateres, eller der overføres filer. I modsat fald kan data

blive beskadiget eller gå tabt.

16. Hvis enheden er udstyret med funktion til USB-afspilning, skal USB-sticken sættes direkte i apparatet. Brug

ikke et USB-forlængerkabel, da et sådant kan skabe interferens og føre til tab af data.

17. Mærkepladen findes i bunden eller på bagsiden af enheden.

18. Denne enhed må ikke bruges af personer (inkl. børn) med nedsatte fysiske motoriske eller mentale evner

eller manglende erfaring, medmindre de er blevet instrueret i brugen af en person, der er ansvarlig for deres sikkerhed, og er under dennes opsyn.

19. Dette produkt er ikke beregnet til professionel eller industriel brug, det er udelukkende beregnet til privat

20. Sørg for, at enheden er placeret stabilt. Skade, der skyldes anvendelse af produktet i en ustabil position,

vibrationer, stød eller manglende overholdelse af de retningslinjer og andre advarsler, der er udstukket i denne brugervejledning, dækkes ikke af garantien.

21. Åbn aldrig enhedens kabinet.

22. Placér aldrig denne enhed ovenpå andet elektrisk udstyr.

23. Lad ikke børn få adgang til plastposer.

24. Brug kun tilslutninger/tilbehør, der er angivet af producenten.- 84 -

25. Overlad alt servicearbejde til et kvalificeret serviceværksted. Service er påkrævet, hvis enheden på nogen

måde er blevet beskadiget; hvis fx netledningen eller stikket er beskadiget, hvis der er spildt væske på enheden, eller hvis en genstand er faldet ned i den, hvis enheden har været udsat for regn eller fugt, ikke fungerer korrekt eller er blevet tabt.

26. Langvarig lytning for musik ved høj lydstyrke kan medføre midlertidigt eller permanent høretab.

27. Hvis produktet leveres med strømkabel eller strømforsyning til vekselstrøm:

Hvis der opstår problemer, skal du tage stikket ud af kontakten og overlade al service til kvalificeret tekniker. Undlad at træ de på eller klemme strømforsyningen. Vær forsigtig, især nær de steder, hvor stik og kabler er fastgjort. Undlad at placere tunge genstande på strømforsyningen, da dette vil kunne beskadige den. Hold hele enheden udenfor børns rækkevidde! Hvis børn leger med strømkabler, kan de komme slemt til skade. Tag stikket ud af stikkontakten i tordenvejr, samt hvis du ikke skal bruge enheden i læ ngere tid. Enheden skal placeres næ r stikkontakten, og der skal altid væ re let adgang til den stikkontakt, enheden er tilsluttet. Undlad at overbelaste stikkontakter eller forlængerledninger. Overbelastning kan medføre brand eller elektrisk stød. Enheder med klasse 1-opbygning bør forbindes til en stikkontakt med jord. Enheder med klasse 2-opbygning kræ ver ikke jordforbindelse. Hold altid i stikket, når du tager det ud af stikkontakten. Træk ikke i netledningen. Dette kan medføre kortslutning. Brug ikke en beskadiget ledning eller stik eller en løs stikkontakt. Gør du det, kan det medføre brand eller elektrisk stød.

28. Hvis produktet indeholder eller leveres med en fjernbetjening indeholdende knapcellebatterier:

Advarsel: “Slug ikke batteriet, der er risiko for kemisk forbrænding” eller tilsvarende. Fjernbetjeningen leveret med dette produkt indeholder et knapcellebatteri. Hvis batteriet sluges, kan det medføre alvorlige indre forbrændinger på blot 2 timer, hvilket kan medføre dødsfald. Hold nye og brugte batterier udenfor børns ræ kkevidde. Hvis batterirummet ikke kan lukkes sikkert, skal du holde op med at bruge produktet og holde det udenfor børns rækkevidde. Hvis du tror, et batteri kan væ re blevet slugt eller placeret inden i nogen del af kroppen, skal du omgående søge lægehjælp.

29. Advarsler omkring brug af batterier:

Eksplosionsfare, hvis batteriet udskiftes med et andet af forkert type. Udskift udelukkende med samme eller tilsvarende type. Batteriet må ikke udsæ ttes for ekstremt høje eller lave temperaturer eller lavt lufttryk ved stor højde under brug, opbevaring eller transport. Udskiftning af et batteri med et andet af forkert type kan medføre eksplosion eller lækage af brændbar væske eller gas. Bortskaffelse af batterier ved afbræ nding eller i en varm ovn eller ved mekanisk knusning eller opskæring af et batteri kan medføre en eksplosion. Hvis et batteri efterlades i omgivelser med ekstremt høje temperaturer, kan det medføre eksplosion eller lækage af brændbar væske eller gas. Hvis et batteri udsæ ttes for ekstremt lavt lufttryk, kan det medføre eksplosion eller læ kage af brændbar væske eller gas. Tæ nk på miljøet ved bortskaffelse af brugte batterier. INSTALLATION

• Udpak alle dele, og fjern beskyttelsesmaterialerne.

• Slut ikke enheden til lysnettet, før du har kontrolleret forsyningsspændingen og foretaget alle nødvendige tilslutninger.- 85 - Produktoversigt

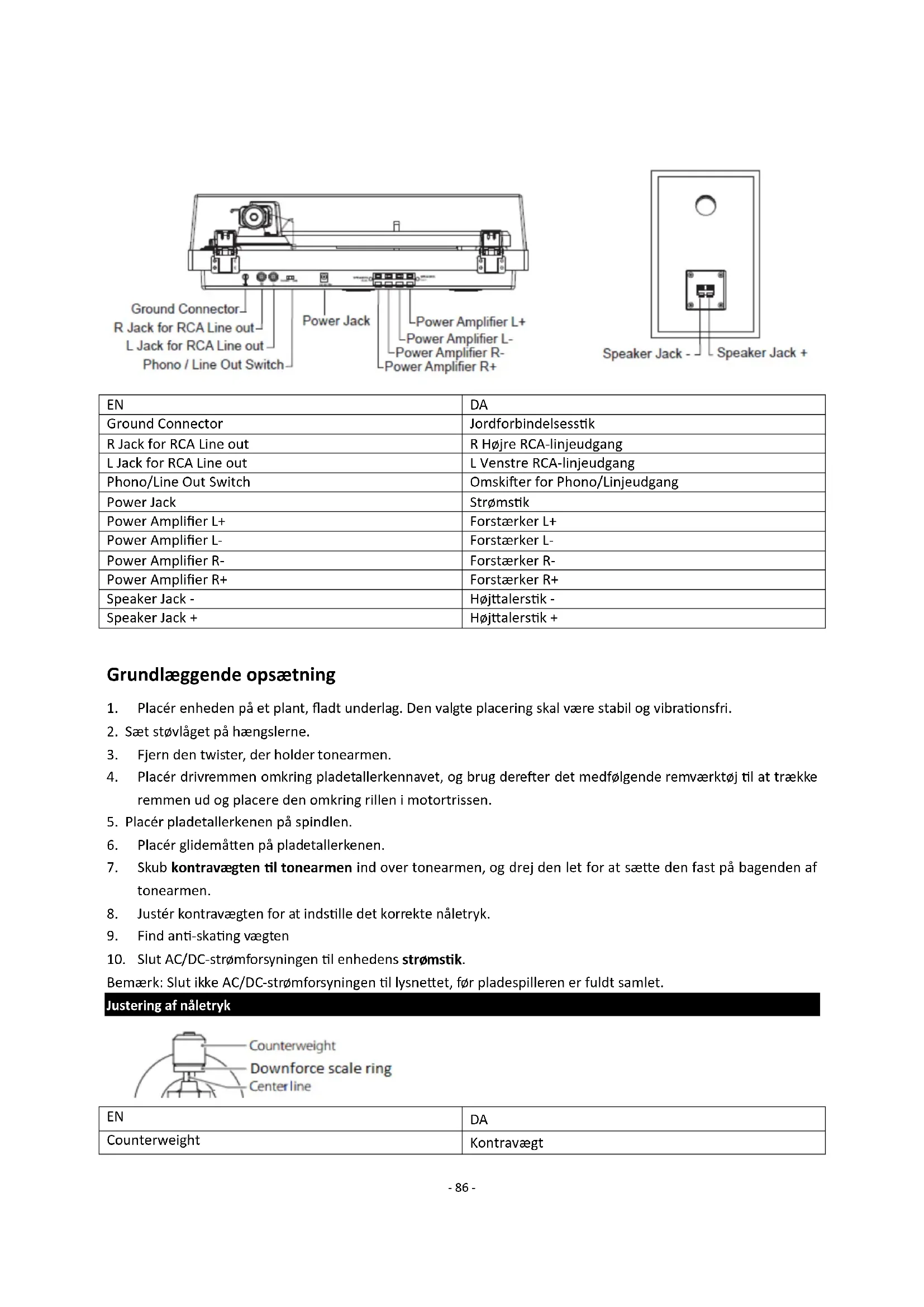

Grundlæggende opsætning

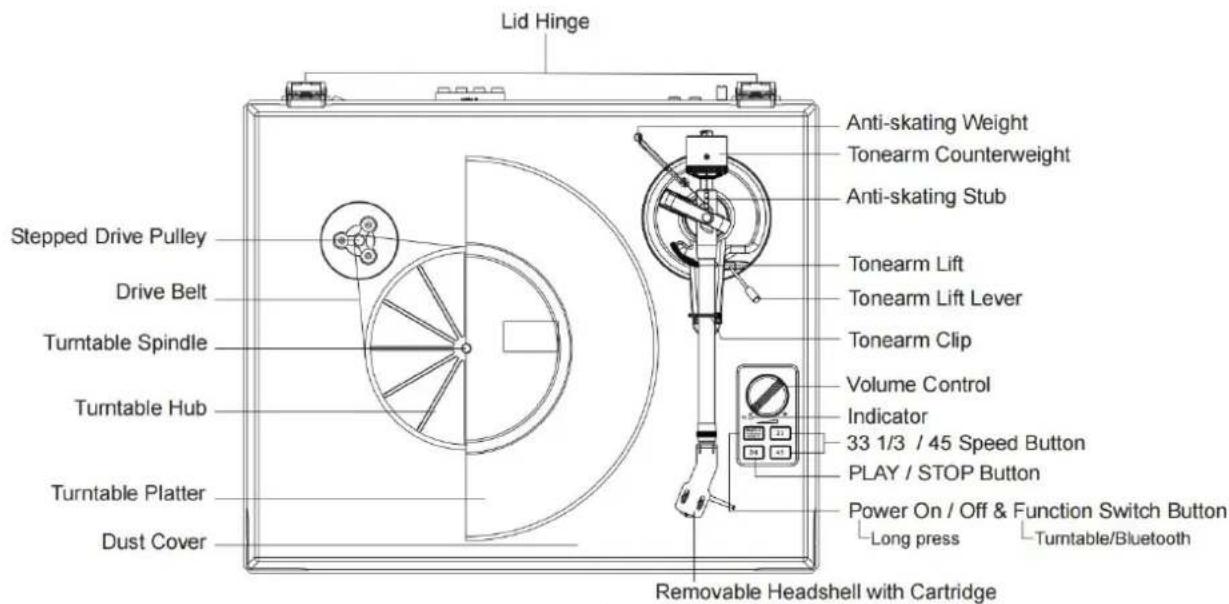

1. Placér enheden på et plant, fladt underlag. Den valgte placering skal være stabil og vibrationsfri.

2. Sæt støvlåget på hængslerne.

3. Fjern den twister, der holder tonearmen.

4. Placér drivremmen omkring pladetallerkennavet, og brug derefter det medfølgende remværktøj til at trække

remmen ud og placere den omkring rillen i motortrissen.

5. Placér pladetallerkenen på spindlen.

6. Placér glidemåtten på pladetallerkenen.

7. Skub kontravægten til tonearmen ind over tonearmen, og drej den let for at sætte den fast på bagenden af

8. Justér kontravægten for at indstille det korrekte nåletryk.

9. Find anti-skating vægten

10. Slut AC/DC-strømforsyningen til enhedens strømstik.

Bemærk: Slut ikke AC/DC-strømforsyningen til lysnettet, før pladespilleren er fuldt samlet. Justering af nåletryk

Den medfølgende kontravægt er velegnet til en pickup med en vægt på 6,0-8,0 g. Skub og drej forsigtigt kontravægten ind over bagenden af tonearmen (med skalaen vendende fremad mod forsiden af pladespilleren). Fjern nålebeskytteren. Sænk tonearmsliften, og placér nålen i rummet mellem tonearmsholderen og pladetallerkenen. Drej forsigtigt kontravægten, indtil tonearmen balancerer. Tonearmen skal vende tilbage til den afbalancerede position, hvis den bevæges op eller ned. Denne justering kræver nøjagtighed. Når tonearmen er korrekt afbalanceret, skal du føre den tilbage til holderen. Hold i kontravægten uden at flytte den, og drej forsigtigt nåletryksskalaringen, indtil nullet flugter med den sorte linje på bagsiden af tonearmen. Kontrollér, om tonearmen stadig balancer.

Drej kontravægten mod uret (set forfra) for at justere nåletrykket iht. anbefalingerne fra producenten af pickuppen. Én streg på skalaen repræsenterer 0,05 g nåletryk.

BEMÆRK: Det anbefalede nåletryk for en pickup monteret fra fabrikken er 2,0±0,2 g. Find anti-skating vægten Du vil finde en anti-skating-vægt med en lille nylontråd i pakken. Følg vejledningen herunder for at indstille anti-skating-vægten:- 88 -

1. Før den løkkede ende af nylontråden over anti-skating-stubben til vægtjustering og ind i 3. rille (den korrekte

vægt til en fabriksmonteret pickup).

2. Træk let i anti-skating-vægten for at føre fæstet på nylontråden til stubben.

3. Løft anti-skating-vægten over anti-skating-trådstøtten. Anti-skating-vægten skal nu hænge frit til venstre for

Tilslutning til stereoanlæg RCA-stik

• RCA-stikkene på denne enhed deles af både Phono-udgangen og linjeudgangen. Det afgøres med omskifteren for phono/linjeudgang.

• Når de anvendes som linjeudgang, sender stikkene analoge linjeudgangssignaler, der kan forbindes direkte til et par aktive højttalere eller den passende indgang på dit stereoanlæg. Når de anvendes som phonoudgang, skal de være forbundet til phono-forforstærkeren eller phonoindgangen på stereoanlægget.

• Det røde stik går til højre kanal, og det hvide stik går til venstre kanal.

• Hvis omskifteren for phono/linjeudgang er indstillet til LINE, men RCA-stikkene er forbundet til stereoanlæggets phonoindgang, kan lyden være forvrænget pga. overbelastning af indgangen, hvilket kan beskadige dit stereoanlæg.- 89 -

• Hvis omskifteren for phono/linjeudgang er indstillet til PHONO, men RCA-stikkene er forbundet til stereoanlæggets linjeindgang, vil lydstyrken være meget lav, da forforstærkningen mangler. RCA-stik er ikke designet til at være direkte forbundet til en passiv højttaler unden strømforsyning, og hvis det sker, vil lydstyrken være meget lav. Tilslutning til højttaler Højttalerterminalernes fjederclips leverer forstærkede signaler på højttalerniveau som output og skal forbindes til passive højttalere. Bluetooth

1. Hold knappen ON/OFF/MODE inde i 3 sekunder for at tænde enheden.

2. Tryk på knappen ON/OFF/MODE igen for at vælge Bluetooth. Kontrollampen lyser blåt. Du hører en

aktiveringsbekræftelse fra enheden. Slå Bluetooth til på din lydenhed, søg efter “Lenco LS-600”, og opret forbindelse.

3. Når din lydenhed er parret med enheden, hører du en kort bekræftelseslyd fra enheden.

4. Afspil og stream musik fra din lydenhed til enheden.

Bemærk: Bluetooth version - 5.0 “Dette produkt har en Bluetooth modtagefunktion, men du kan ikke overføre lyd via Bluetooth fra den: Det betyder, at du kan modtage trådløs lyd via Bluetooth fra en ekstern kilde som fx en smartphone.” Betjening af pladespilleren

1. Hold knappen ON/OFF/MODE inde i 3 sekunder for at tænde enheden.

2. Som standard starter enheden op i pladespillertilstand, når du tænder den, og kontrollampen lyser rødt.

3. Placér pladen på pladetallerkenen. Brug om nødvendigt singleadapteren.

4. Vælg den korrekte anti-skating-styrke.

5. Fjern nålebeskytteren fra pickuppen.

Bemærk: Sæt altid nålebeskytteren på pickuppen inden du flytter eller rengør pladespilleren, så du ikke beskadiger den.

6. Åbn tonearmslåsen fra venstre mod højre.

7. Tryk én gang på knappen AFSPIL/STOP for at starte pladetallerkenen.

8. Løft forsigtigt tonearmen fra tonearmsholderen, og før den ind over pladen til det ønskede sted. Brug

håndtaget til tonearmsliften til at hæve tonearmen, og lad den holde tonearmen.

9. Sænk håndtaget til tonearmsliften for at sænke pickuppen langsomt ned på pladen og starte afspilningen.

10. Når pladen er spillet færdig, skal du bruge tonearmsliften til at hæve tonearmen og dernæst føre den tilbage

til tonearmsholderen. Hvis du vil afbryde afspilningen, skal du gentage samme trin.

Udskiftning af pickup

1. Inden udskiftning skal du sætte nålebeskytteren på pickuppen, så du ikke beskadiger nålen under

2. Fjern forsigtigt kablerne fra den oprindelige pickup.- 90 -

3. Løsn de to skruer på pickup-huset, der holder pickuppen på plads, og fjern den gamle pickup.

4. Sæt den nye pickup på pickup-huset, og spænd skruerne let. Stram ikke skruerne helt på dette tidspunkt.

5. Forbind kablerne til terminalerne på den nye pickup. Kablernes farvekoder er som følger:

6. Justér pickuppens position for at sikre, at den sidder nøjagtigt på pickup-huset, så nålen kører fuldstændig

parallelt i rillerne. For at opnå dette skal du bruge den medfølgende protractor af papir til justeringen. Placér protractoren over spindlen, før forsigtigt tonearmen ind, og placér spidsen af pickuppen på de punkter, der er markeret hhv. 130 mm og 250 mm. Finindstil pickuppens placering på pickup-huset, indtil pickuppen er fuldstændig parallel med referencelinjerne i begge sider.

7. Stram skruerne helt, når du har fundet den perfekte justering.

Specifikationer Hovedenhed Strømforsyning AC-strømforsyning, DC-udgangseffekt 15 V 2.400 mA Strømforbrug 36 W Udgangseffekt 2 x 30 W RMS Omdrejningshastighed 33 1/3, 45 o/min. Hastighedsvarians ±1,0 % Wow og flutter < 0,15 % Signal-/støjforhold 72 dB Nåletryksområde 0-2,2 g Tonearmens effektive længde 8,6” (218,5 mm) Overhæng 0,73” Pladespillerens mål (B X H X D) 418 x 123 x 346 mm, med åbent låg 420 x 410 x 420 mm Vægt 5,77 kg

Højttaler Tweeter 8Ω 10 W x 2 Woofer 4Ω 30 W x 2 Højttalermål (B x H x D) 162 x 248 x 158 mm Vægt 3,76 kg Nål: AT-VM95E Frekvensgang 20-20.000 Hz Kanalbalance <2,0 dB Kanaladskillelse 20 (dB ved 1 kHz) Udgangsspænding 4,0 mV Anbefalet belastningsmodstand 47 kΩ Forstærkertilslutning MM - indgang- 91 - Anbefalet nåletryk 1,8-2,2 g (2,0 g standard) Vægt 6,1 g

• Ret til uvarslet ændring i design og specifikationer forbeholdes. Strømforsyning: Producent: Brightpower Optoelectronic Technonlgy Co., Ltd. Modelnr.: SW1502400-IM/ S036A1502400M Indgangsspænding: 100-240 V AC-indgangsfrekvens: 50/60 Hz Udgangsspænding: Jævnstrøm 15 V Udgangsstrøm: 2,4 A Udgangseffekt: 36 W Gns. aktiv effektivitet: 87,58 % Effektivitet ved lav belastning (10 %): 84 % Strømforbrug ved ingen belastning: 0,080 W Brug kun den strømforsyning, der er angivet i betjeningsvejledningen. Vedligeholdelse af pladespiller

1. Berør ikke nålen med fingrene. Undgå at støde nålen mod måtten på pladetallerkenen eller kanten af en

2. Rengør nålen regelmæssigt med en blød børste. Børst altid kun fra bagsiden og fremad.

3. Rengør plader for at fjerne støv eller fingeraftryk med en rengøringsbørste og rensevæske til vinylplader.

4. Tør pladespillerens låg og kabinet over med en letfugtet mikrofiberklud.

Bemærk: Brug ikke rengøringsmidler, der indeholder alkohol, benzen eller andre skrappe kemikalier, da disse kan beskadige pladespillerens maling og finish. Fejlfinding Der er ingen strøm

• AC/DC-strømforsyningen er ikke forbundet korrekt.

• Ingen strøm i stikkontakten. Der er tændt for strømmen, men pladetallerkenen drejer ikke

• Denne enhed er ikke i pladespillertilstand. Tryk på knappen MODE for at vælge pladespillertilstand. Kontrollampen lyser rødt.

• Du skal trykke én gang på knappen AFSPIL/STOP for at starte afspilningen.

• Pladespillerens drivrem er ikke sat på, eller den er faldet af. Pladetallerkenen drejer, men der er ingen lyd, eller lyden er for svag

• Nålebeskytteren sidder stadig på nålen.

• Tonearmen er løftet med håndtaget.

• Omskifteren for Phono/Linjeudgang er indstillet til PHONO, men RCA-stikkene er forbundet til stereoanlæggets linjeindgang.- 92 -

• Du har glemt at slutte højttaleren til pladespilleren. Forvrænget eller afbrudt lyd fra en eller begge kanaler: - Pladespilleren er forbundet til den forkerte indgang på forstærkeren. - Nålen eller pickuppen er beskadiget. - Drivremmen er overstrakt eller snavset. - Lejet på pladetallerken mangler smøring, er snavset eller beskadiget. - Støv på nålen. - Omskifteren for MM/MC på forforstærkeren er indstillet forkert. Pladen kører for hurtigt eller for langsomt

• Du har indstillet hastighedsvælgeren forkert. Stærk brummen i phonoindgangen

• Kablet har ikke korrekt jordledning.

• Pladespilleren befinder sig for tæt på højttaleren.

Bemærk: For at beskytte nålen stopper pladetallerkenen automatisk, hvis ingen musik er blevet afspillet i 3 minutter. For at mindske strømforbruget går enheden automatisk på standby, hvis ingen musik er afspillet i ca. 20 minutter. Genstart enheden ved at holde knappen “ON/OFF/MODE” inde. Hvis din enhed slukker med jævne mellemrum, er det ikke en fejl. Garanti Commaxx B.V. tilbyder service og garanti i overensstemmelse med europæisk lovgivning, hvilket betyder, at i tilfælde af reparation (både under og efter garantiperiodens udløb) bør du kontakte din lokale forhandler. Vigtig meddelelse: Det er ikke muligt at sende produktet direkte til Commaxx B.V., hvis det kræver reparation. Vigtig meddelelse: Hvis enheden åbnes eller på nogen måde tilgås af et ikke-godkendt servicecenter, bortfalder garantien. Denne enhed er ikke egnet til professionel brug. I tilfælde af professionel brug bortfalder alle garantiforpligtelser fra producentens side. Ansvarsfraskrivelse Opdateringer i firmware og/eller hardwarekomponenter forekommer regelmæssigt. Derfor kan visse dele af vejledning, specifikationer og illustrationer i denne manual variere en smule fra dit faktiske produkt. Alle elementer, der beskrives i denne vejledning, er kun til illustration og gælder måske ikke i den givne situation. Ingen juridisk ret eller rettighed kan opnås fra beskrivelsen i denne vejledning.- 93 - Bortskaffelse af udtjente enheder Dette symbol angiver, at det relevante elektriske produkt eller batteri indenfor Europa ikke bør bortskaffes med det almindelige husholdningsaffald. For at sikre korrekt affaldsbehandling af produktet og batteriet skal du bortskaffe dem i overensstemmelse med gældende lokal lovgivning om bortskaffelse af elektrisk udstyr eller batterier. På den måde hjælper du med at bevare naturressourcer og forbedre miljøbeskyttelsen indenfor behandling og bortskaffelse af elektrisk affald (Direktiv om affald af elektrisk og elektronisk udstyr). OVERENSSTEMMELSESERKLÆRING Hermed erklærer Commaxx, at radioudstyrstypen [Lenco LS-600] er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: https://commaxx-certificates.com/doc/ls-600_doc.pdf Type RF Frekvensområde (MHz) Effekt (dBm) Bluetooth 2402-2480 < 6
