BRUGSANVISNING DampMaster Compact Pro Laserliner

Afrikansk mahogni	Cembrafyr	Jarrah
Agba	Cypres, ægte	Karri
Ahorn, bjerg-, hvid-	Cypres, -patagonisk	Kastanie, ædel-
Amarant	Douglasgran	Kastanie, australsk
Andiroba	Douka	Kirsebærtræ, europ.
Ask	Eg	Kosipo
Ask, sølv (Southern)	El, almindelig	Lærk
Asp	Elm	Limba
Avnbøg	Emien	Makoré
Balsatrae	Eucalyptus largiflorens	Poppel, alle
Basralocus	Fréne	Poppel, hvid-
Birk	Fyr	Rød ahorn
Birk, hvid, europ.	Fyr, alm.	Rød ceder
Blåtræ	Fyr, gul	Rød sandeltræ
Blommetræ	Fyr, Ponderosa	Rød-el
Bloodwood, rød	Fyr, strand-	Rødel
Campêche	Gran	Sort ahorn
Canarium (SB)	Gulbirk	Tola, - Branca
Ceder, blyant-	Hestekastanje	Trælyng
Ceder, røgelse	Izombé	Valnød, EU
Ceiba	Jacareuba

Houtgroep C

Afrormosia	Imbuia	Melamine spaanplaten
Fenolharsspaanplaat	Kokrodua	Niové Bidinkala
Hevea	Kurk	Tola -=echt, rood

11 Bouwmaterialialabel

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger" grundigtigennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og fjlege med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Denne materialefugtighedsmåler undersøger og bestemmer materialefugtigheden i træ og byggematerialer after modstandsmålemetoden. Den viste værdi er materialefugtigheden i % og relaterer til Produktets tørstof. Eksempel: 100% materialefugtighed ved 1 kg vådt træ = 500g vand.

Alminderige sikkerhedshenvisninger

• Apparatet mA kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er/DDke legetoj. Skal opbevares utilgengeligt for børn.
• Ombygning aller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Målespidsen må ikke anvendes ved hjælp af ekstern spænding.
• Apparatet mä ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblick på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Lokale anvendelsesrestrictioner, f.eks. på hospitaler, i fly eller iærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning af eller fejl i elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af hje spændinger eller under hje elektromagnetiske vekselfelter kan maleapparatets nogagtighed blive pavirket.

Sikkerhedsanvisninger

• Måleapparatet er udstyret med et radio-interface.
• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatibilitet iht. RED-direktiv 2014/53/EU.
• Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen DampMaster Compact Plus overholder de væsentlige krav og øvrige bestemmelsei EU-direktivet om radioudstyr 2014/53/EU (RED). EU-overensstemmelseserklæringens fuldstændige tekst kan findes på følgende internetadresse: http://laserliner.com/info?an=damacopl

Anmærkninger vedr. vedligeholdelse og pleje

Allekomponenterskalrengoresmeden letfugtetklud,ogmanskalundlade brugafrengorings-,skure-ogoplosningsmidler.Batterierne skal tages ud indenlaengere opbevaringsperioder.Apparatet skal opbevaresp et rent og tortsted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at maleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på etår.

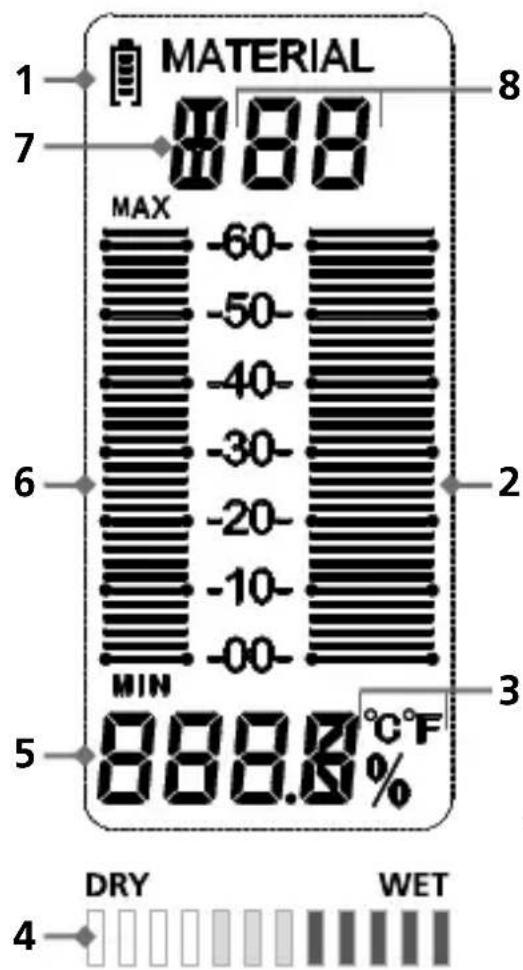

1 Batteriladning
2 Måleværdiskala; visning af måleværdi i söjlediagram
3 Valgbar temperatur-enhed
4 Våd/Tør-indikator
5 Numerisk molevardiangivelse i %
6 Visning af malte MIN/MAX-vaerdier i sjolediagram
7 Traegrupper (A, B, C)
8 Byggematerialer (01, 02, 03, 04, 05, 06, 07, 08)
9 Aendring af traegrupper/byggematerialer
0 Slet MIN/MAX-vaerdier
0 Menu
1 Apparat til/fra Modusskift: Trae, byggematerialer, indeksmodus, testmodus

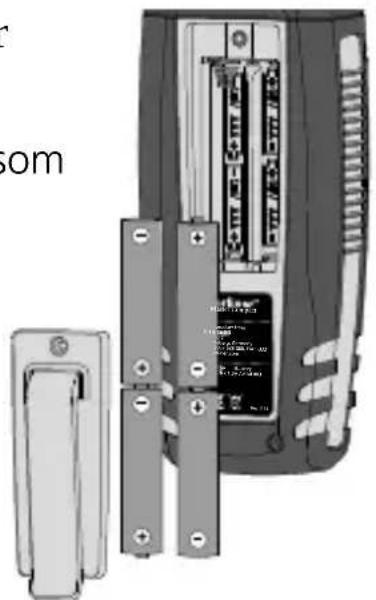

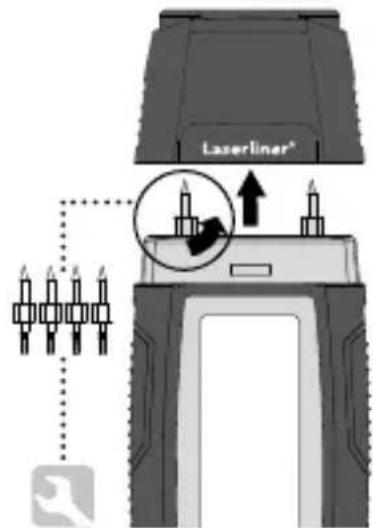

1 Indsættelse af batterier

Abn batterihuset og læg batterierne i. Vær opmaerksom pa de angivne poler.

2

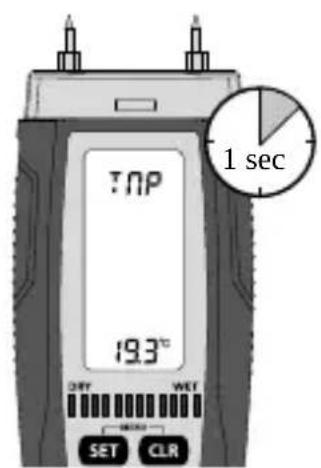

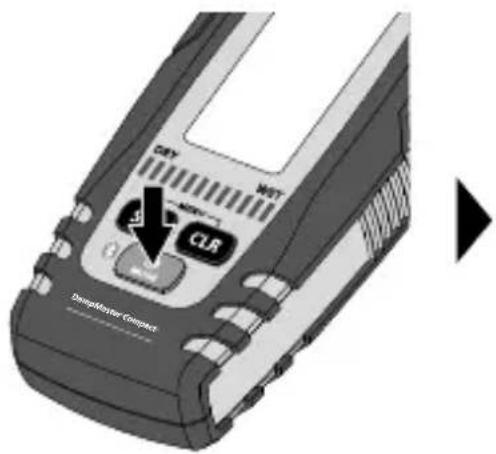

3aON

När man tænder encheden,
vises omgivelsestemperaturen
i 1 sekund på displayet.

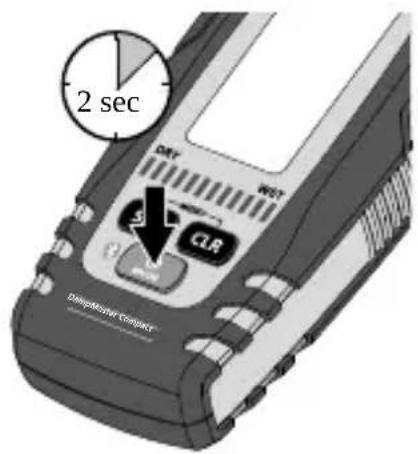

OFF

Auto-slukning after 3 minute.

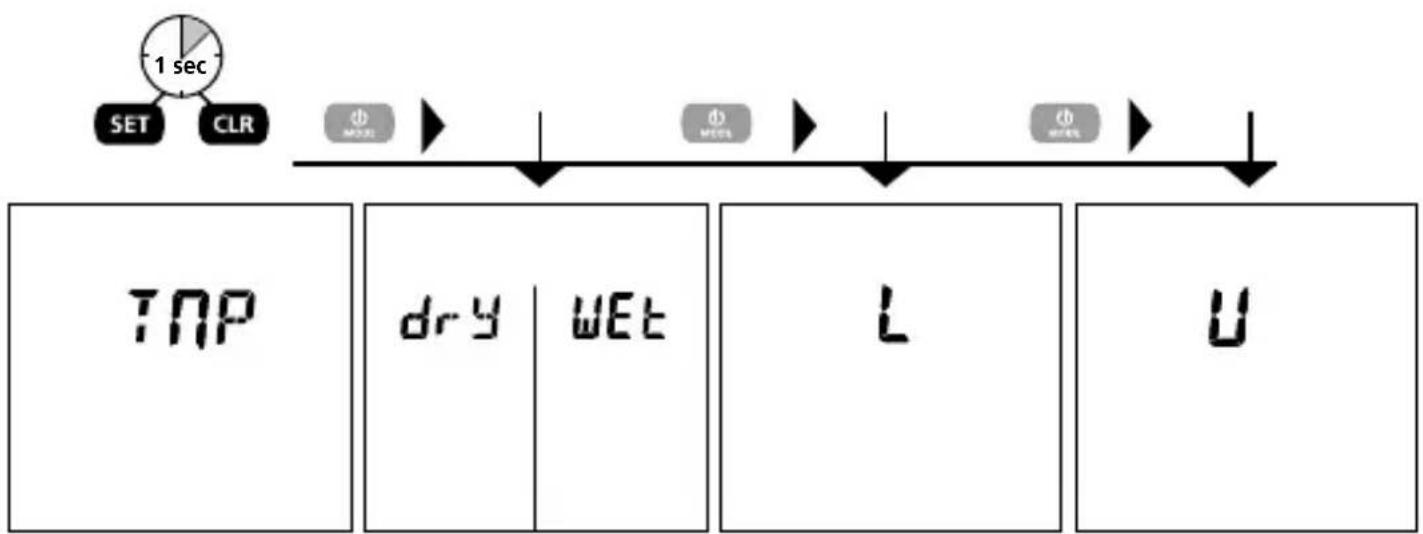

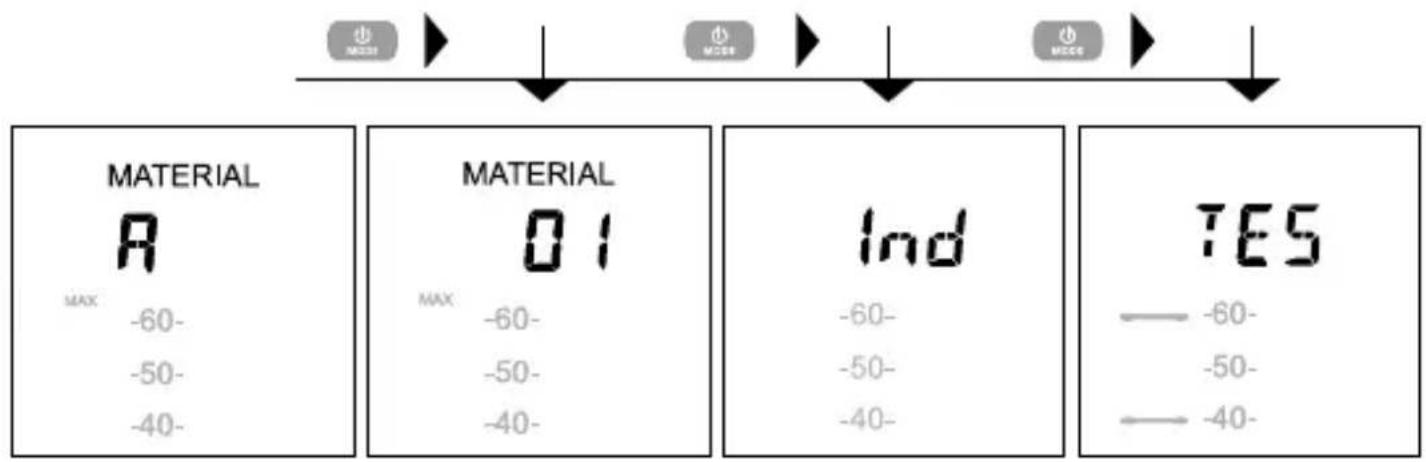

4 Modi

Trægrupper: A, B, C Byggematerialer: 01 ... 08

Manuel temperatur-kompensation
Programmérbar Vad/Tor-indikator
Displaybelysning Skift mellem ^ C / ^ F

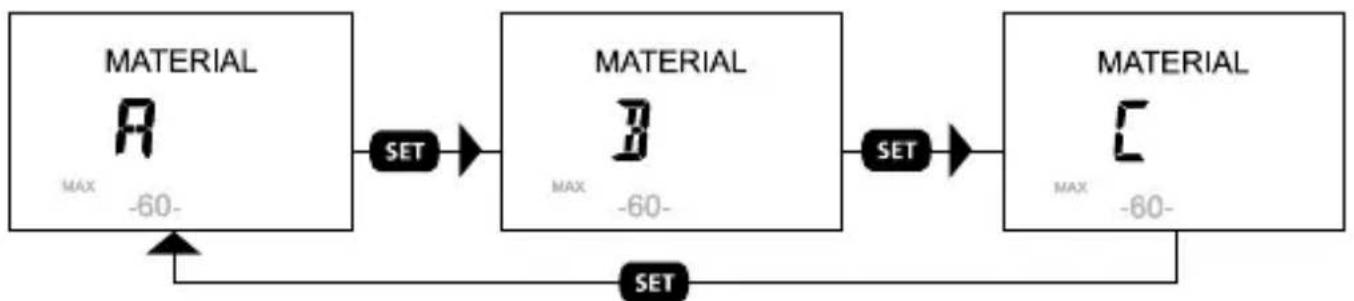

Valg af traegruppe (A, B, C)

Hvilke træsorter, derfindesigruppeneA,B og C,fremgär af tabellen under pkt.10.

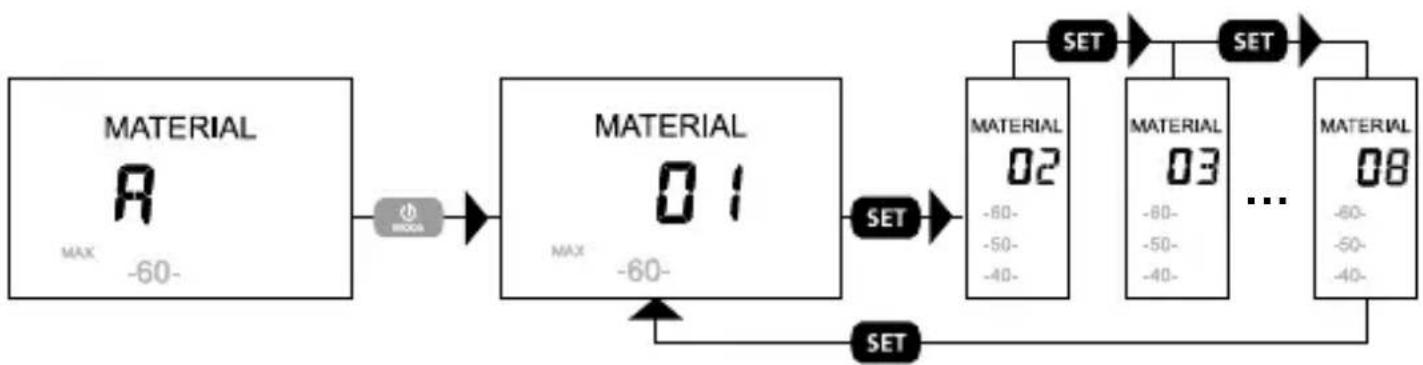

Valg af byggematerialer (01, 02, 03, 04, 05, 06, 07, 08)

Hvilke byggematerialetyper, der findes i grupperne 01 til 08, fremgår af tabellen under pkt. 11.

7 Måling af materialefugtighed

Man skal kontrollere, at der på det sted, der skal@måles, ikke findes forsyningsledninger (elledninger, vandrør, ...), og at der ikke er et metallisk underlag. Måleelektroderne fores sa langt ind i materialet som muligt; dog mA man aldrig slå dem voldsomt ind i materialet, da dette kan beskadige encheden. Måleeneden skal altid udtages med venstre-højre-bevægelser. For at minimere målefejl bør man udføreSAMmenlignelige malinger flere forskellige steder på materialet. Fare for personskade pga. de spidse måleelektroder. Husk altid at sætte beskyttelsesdækslet på encheden,ningar den ikke anwendes, og/ellerningar den transporteres.

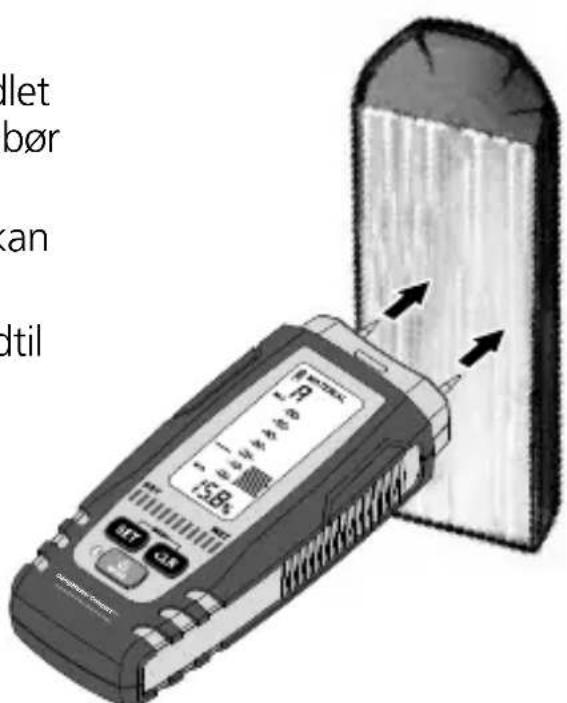

8 Trae

Det sted, der skal måles, skal være ubehandlet og fri for knaster, smuds eller harpiks. Man bør aldrig udføre målinger på endefladerne, da træet her tørrer særlicht hurtigt og dermed kan give falske måleresultater. Husk at udfore flereammenligningsmålinger. Vent, indtil symbolet „%“ holder op med at blinke og i stedet lyser konstant. Frist herefter er mæleværdierne stabile.

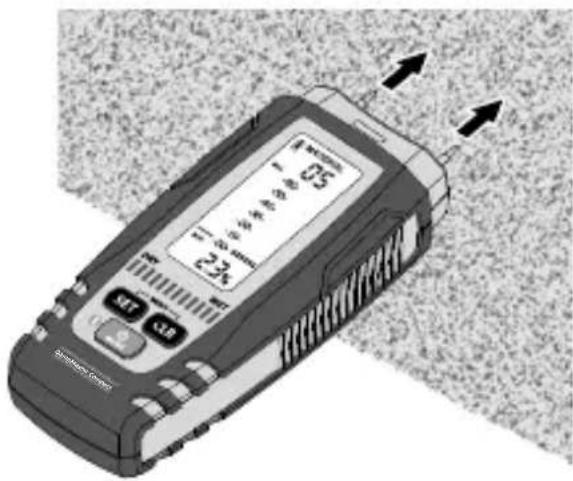

Mineralske byggematerialer

Man skal vare opmaerksom pa, at vægge (overflader) med varierende materialefordeling og/eller med forskellig sammensæting af byggematerialer kan forårsage falske maleresultater. Husk at udføre flere samaenligningsmålinger. Vent, indtil symbolet „%“ holder op med at blinke og i stedet lyser konstant. Først herefter er maléværderne stabile.

Materialekarakteristika

De i@maleenheden valgbare materialekarakteristika fremgår af nedenständete tabeller. De forskellige træsorter er fordelt på grupperne A til C. Husk at indstille maleenheden til den gruppe, hvori den pageldende træsort vindes (se pkt. 5). Ved maling af byggematerialer skal man ligeledes huske at indstille enheden til det pageldende materiale (se pkt. 6). Byggematerialerne er fordelt på grupperne 01 til 08.

10 Trætabeller

Trægruppe A
Abachi	Cypres mexikansk	Niangon
Abura	Fyr, brasiliansk	Niové
Afzelia	Gummi, Manna	Okoumé
Alaskeder, nut.	Hickory	Pæretræ
Albizia falcatoria	Hvid ask	Palisander, østind.
Ask, amerik.	Hvid hickory	Palisander, Rio-
Ask, japansk	Hvideg, amerik.	Pekannøddetræ
Ask, Pau Amerela	Ibenholt, afrikansk	Pil
Black afara, Framire	Ilomba	Rθdbøg
Bøg, europ.	Ipe	Rθdeg
Bøg, rød (yderived)	Iroko	Sort pil, amerik.
Canarium oleosum	Lådden hickory	Teak
Canarium (PG)	Lind
Ceder	Lind amerik.

Trægruppe B

Afrikansk mahogni	Cembrafyr	Jarrah
Agba	Cypres, ægte	Karri
Ahorn, bjerg-, hvid-	Cypres, -patagonisk	Kastanie, ædel-
Amarant	Douglasgran	Kastanie, australsk
Andiroba	Douka	Kirsebærtræ, europ.
Ask	Eg	Kosipo
Ask, sølv (Southern)	El, almindelig	Lærk
Asp	Elm	Limba
Avnbøg	Emien	Makoré
Balsatrae	Eucalyptus largiflorens	Poppel, alle
Basralocus	Fréne	Poppel, hvid-
Birk	Fyr	Rød ahorn
Birk, hvid, europ.	Fyr, alm.	Rød ceder
Blåtræ	Fyr, gul	Rød sandeltræ
Blommetrae	Fyr, Ponderosa	Rød-el
Bloodwood, rød	Fyr, strand-	Rødel
Campêche	Gran	Sort ahorn
Canarium (SB)	Gulbirk	Tola, - Branca
Ceder, blyant-	Hestekastanje	Trælyng
Ceder, røgelse	Izombé	Valnød, EU
Ceiba	Jacareuba

Traegruppe C

Afrormosia	Kokrodua	Niové Bidinkala
Hevea	Kork	Phenolharpiks-spanplader
Imbuia	Melamin-spanplader	Tola – ægte, rød

11 Byggemateriaialabel

Integrerede byggematerialetyper / mäleområde

01 Anhydrit-gulv (AE, AFE) / 0 ... 29,5%

02 Beton C12/15 / 0,7 ... 3,3%

03 Beton C20/25 / 1,1 ... 3,9%

04 Beton C30/37 / 1,4 ... 3,7%

05 Gipspuds / 0,1 ... 38,2%

06 Kalksandsten, vægtfylde 1,9 / 0,5 ... 18,7%

07 Porebeton (Hebel) / 2,0 ... 171,2%

08 Cementgulv uden tilssætning / 1,0 ... 4,5%

12 Dry/Wet-indikator

Ud over målleværdien vises en fugtighedsanalyse med Våd/Tør-indikatoren. Indikatoren er afstemt after de i målæenheden lagrede materialekarakteristika (A, B, C; 01,

02, 03, 04, 05, 06, 07, 08). Denne analyse er inddelt i 12 trin og gør det lettere at bedømme det malte materiale. Den viste værdi er kun vegledende og mA ikke tolkes som en endegyldig analyse.

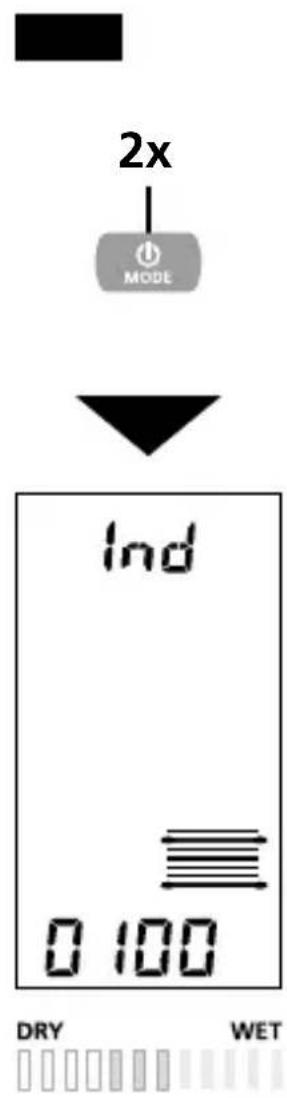

13 Indeks-modus

Indeks-modus bruges til hurtig opsporing af fugtighed gennem sammenigningsmålinger, uden direkte udlæsning af materialefugtigheden i %. Den udlæste værdi (0 til 1000) er en indeksværdi, som stiger i takt med tiltagende materialefugtighed. De målinger, der foretages i indeks-modus, er materiale-uafhængige eller beregnet for materialer, for hvilke der/DDke findes lagrede karakteristika i encheden. I tilfælde af stærkt afvigende værdir blandt sammenigningsmålingerne skal man hurtigt lokalisere et fugtighedsforlɒb i materiaielet. Ud over de i@maleenheden integrerede karakteristika kan der måles flere andre byggematerialer (09-31) ved hjælp af indeks-modus (se omregningstabeller indeks-moduss). Den viste værdi fungerer som udgangspunkt (0 til 1000).

Aktivér indeks-modus på@maleenheden(pkt.13b). For at bestemme fugtighedsgraden af en bestemt type byggemateriale skal man forst fastslä, under hvilket materialenummer det pageldende materiale findes. Dernaest aflaeser man den malte vardi på maleapparatets skala i indeks-modus. Man finder nu verdien for det pageldende materialenummer i tabellen. Hvis denen vardi er fremhævet med mørkegrå baggrund, betyder det, at dette materiale skal grupperes som „vad"; vardier utden farvet baggrund grupperes som „tor".

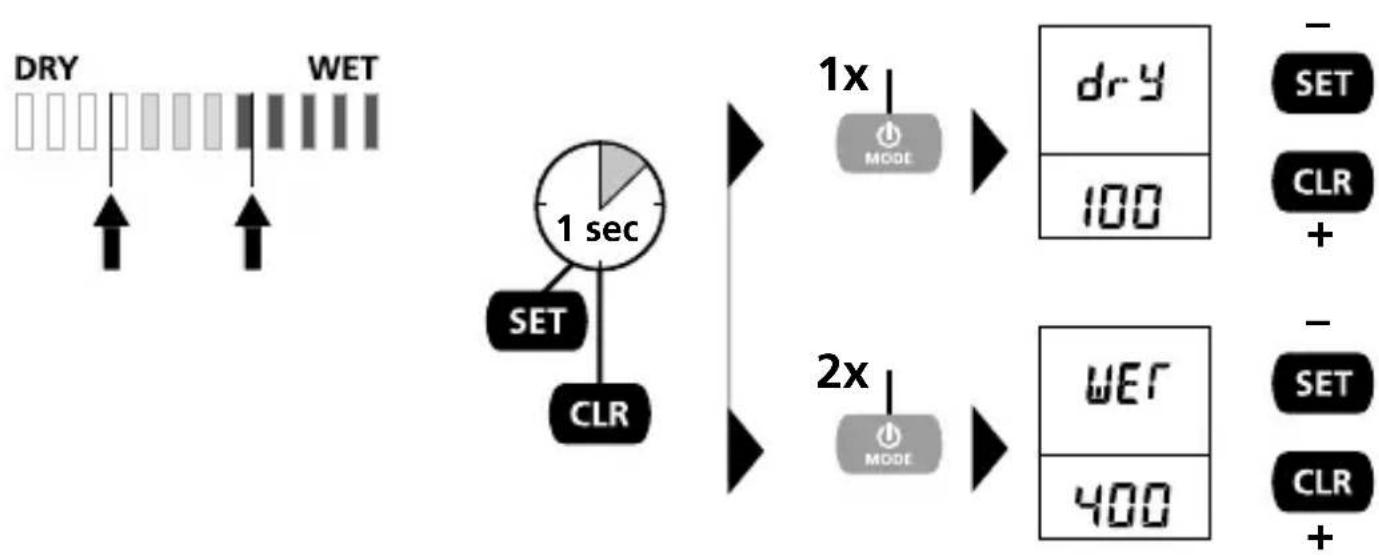

14 Programmérbar Dry/Wet-indikator i indeks-modus

Dry/Wet-indikatoren kan programmeres specielt til indeks-modus for de allerede definerede værdier. Dermenkan tærskelværdien for „Dry" og „Wet" indstilles på ny (se pil).

15 Omregningstabeller for indeks-modus

Byggematerialer indeks-modus

09 Cementgulv med bitumentilsætning	17 Stentræ, xylolit	26 MDF
	18 Polystyren, styropor	27 Træ-spidsløn, rødgran, picea abies karst.
10 Cementgulv med kunststoffilsætning	19 Blød fiberplade, bitumen
	20 Cementbundet spånplade	28 Flis, blødtræ med stikføler
11 ARDURAPID-cementgulv	21 Mursten, teglsten
12 Elastizell-gulv	22 Gasbeton, Ytong PPW4, vægtfylde 0,55	29 Halm, hør
13 Gipsgulv		30 Strå, korn
14 Træcementgulv	23 Asbestcementplader	31 Permoxxboard
15 Kalkmørtel	24 Gips
16 Cementmørtel ZM 1:3	25 Kalksten

Fortsættes på næste side

Omregningstabel materialefugtighed

Omregningstabel materialefugtighed

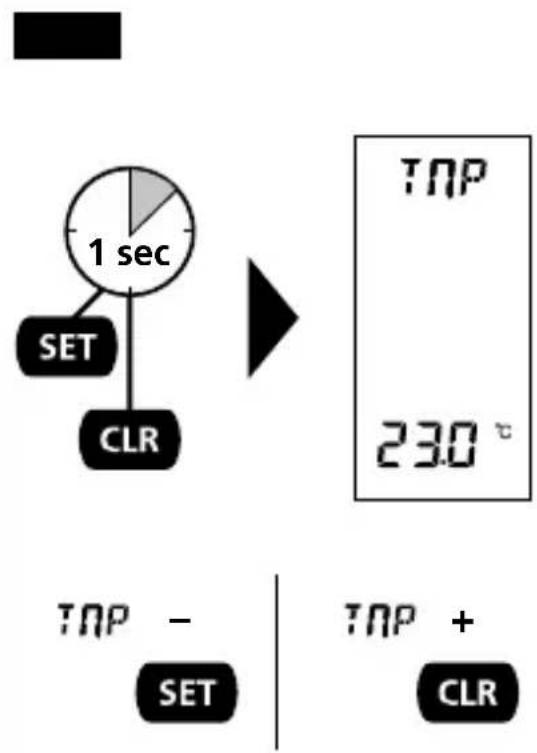

Traets relative materialefugtighed afhanger af temperaturen. Måleenheden kompenserer automatisk for forskellige trætemperaturer ved at@måle omgivelsestemperaturen og bruge denen i den interne beregning.

Men mäleenheden giver och mulighed for at indstille temperaturen manuelt (se pkt. 16b) for derved at ogemålenjagtigheden. Denne værdi gemmes ikke og skal indstilles på ny, hv er gang der tændes for eheden.

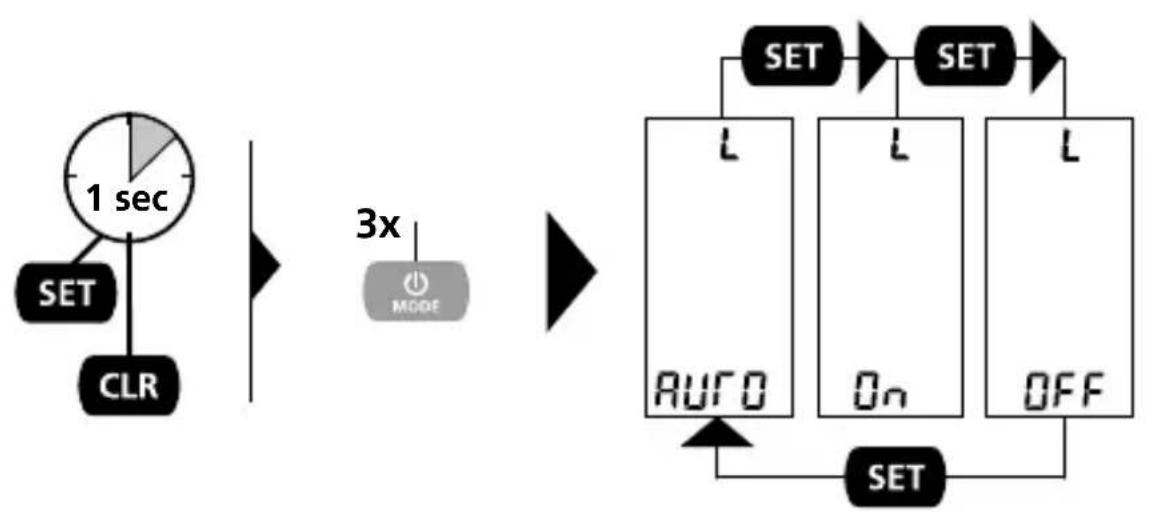

17 Display-bagbelysning

Der skal foretages 3 forskellige indstlinger for LED-belysningen:

AUTO: Displaybelysningen slukker automatisk ved naktivitet og taender ingen,ningar molefunktionen after tages i brug.

ON: Displaybelysning tændt permanent

OFF: Displaybelysning slukket permanent Denne indstilling gemmes permanent.

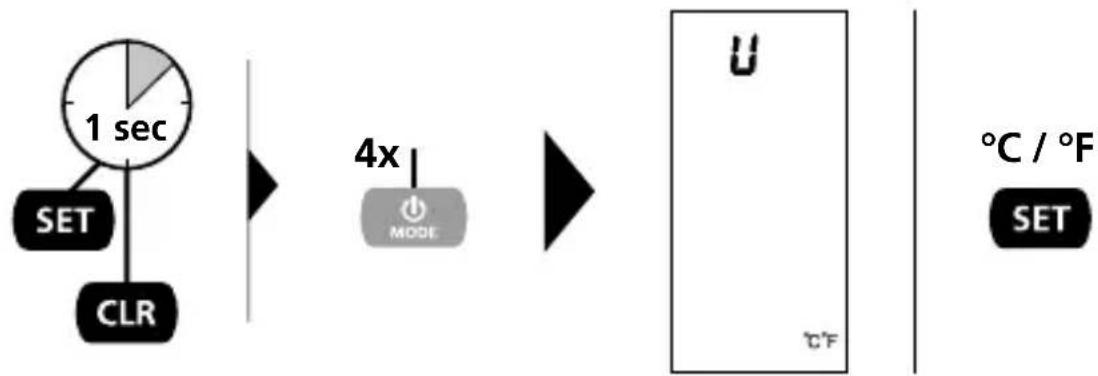

18 Indstilling af temperatur-enhed

Enheden for omgivelsestemperatur og materialekompensation kan frit indstilles til ^ C aller ^ F . Denne indstilling gemmes permanent.

Apparatet kan etablere en Bluetooth®-forbindelse med Bluetooth 4.0-kompatible eheder.

Rækkevdden er dimensioneret til max 10 m afstand fra encheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse og sammensætning, radiostøjkilder amat enchedens sende-/modtagelsekarakteristika.

Bluetooth® er alto aktiveret, sö snart apparatet tændes, da radiosystemeter dimensioneret til et meget lavt strømforbrug.

En mobil enhed kan forbindes med det taendte maleapparat via en app.

Application (app)

Der kræves en applikation (app), for at man kan udnytte Bluetooth®-funktionen. Denne kan man downloade fra den pagældende netbutik afhængig af encheden:

Kontroller, at Bluetooth®-interfacet i den mobile enhed er aktiveret.

After start af applikationen og aktiveret Bluetooth®-funktion kan der etableres forbindelse mellem en mobil enhed og maleapparatet.

Hvis applikationen registerrer flere aktive maleapparater, vælger man det passende maleapparat.

Ved næste opstart kan dette mæleapparat sa forbindes automatisk.

• Bluetooth®-mærket og -logoet er registrerede varemærker tilhorende Bluetooth SIG, Inc.

！

Måleapparatets Funktion og driftssikkerhed kan kun garanteres, hvis det anwendes under de foreskrevne klimatiske betingelser og kun bruges til de formal, det er beregnet til. Vurderingen af maleresultaterne og de heraf følgende foranstaltninger sker på brugerens eget ansvar i henhold til den pagældende arbejdspogave.

Tekniske data	Forbehold for tekniske ændringer. 03.17
Måleprincip	Resistiv materialefugtighedsmåling via integrerede elektroder
Modi	3 trægrupper, 8 byggematerialer, Indeksmodus med yderligere 23 byggematerialer, testmodus
Nøjagtighed	Træ: ± 0,3% v.E. ± 5 Digit Baustoffe: ± 0,5% v.E. ± 1 Digit
Nominel temperatur 23°C
Arbejdsbetingelser	0 ... 40°C, 85%rH, ikke-kondenserende, Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser -10 ... 60°C, 85%rH, ikke-kondenserende
Driftsdata radiomodul	Interface Bluetooth LE 4.x Frekvensbänd: ISM-bänd 2400-2483,5 MHz, 40 kanaler Sendeeffekt: max 10 mW Bånd bredde: 2 MHz Bitrate: 1 Mbit/s; modulation: GFSK / FHSS
Strømforsyning Batterier 4 x 1,5 V type AAA
Dimensioner (B x H x D) 58 mm x 155 mm x 38 mm
Vægt 186 g

Dette produit er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=damacopl
