Produkttype	Højtryksrenser
Mærke	Kärcher
Model	HD 10214 S Classic
Spænding	400 V / 3 faser / 50 Hz
Tilsluttet effekt	8,0 kW
Max. arbejdstryk	27 MPa (270 bar)
Vandmængde	16,7 L/min
Vægt (driftsklar)	60 kg
Dimensioner (L x B x H)	720 x 637 x 1080 mm
Beskyttelsesklasse	IPX5
Max. indløbsvandtemperatur	60 °C
Olietype	15W40
Oliekapacitet	0,65 L
Tilslutningssystem	EASY!Lock
Hovedfunktioner	Højtryksrensning, rengøringsmiddelindsprøjtning (med valgfri skumlanse), tryk/vandmængderegulering
Sikkerhed	Trykafbryder, recirkulationsventil, motor termisk beskyttelse, sikkerhedsstop på pistol
Vedligeholdelse	Regelmæssig rengøring af finfilter, olieskift hver 500 timer
Garanti	I henhold til Kärcher garantibetingelser (dele og arbejdsløn)

Ofte stillede spørgsmål - HD 10214 S Classic Kärcher

Hvilken type olie skal jeg bruge til pumpen?

Brug motorolie 15W40. Kapaciteten er 0,65 L. Skift olien hver 500 driftstimer eller mindst en gang om året.

Kan jeg bruge apparatet med en vandtank?

Ja, du kan suge vand fra en tank. Brug sugeslangen med filter (ref. 4.730-012.0) og afblus apparatet før brug for at fjerne luftbobler.

Hvordan afbluser jeg apparatet?

Skru højtryksdysen af, lad vandet løbe, indtil der ikke er flere bobler, og skru derefter dysen på igen. Hvis bobler fortsætter, sluk for apparatet, vent 10 sekunder og gentag.

Hvad gør jeg, hvis apparatet ikke starter?

Kontroller strømkablet, netspændingen og at den termiske beskyttelse ikke har udløst. Lad det køle af i 15 minutter om nødvendigt. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan justerer jeg udgangstrykket?

Drej tryk/vandmængdereguleringsknappen (+/-) på apparatet. Dette justerer trykket og vandmængden kontinuerligt.

Kan jeg bruge rengøringsmidler, der ikke er fra Kärcher?

Det anbefales udelukkende at bruge rengøringsmidler godkendt af Kärcher for at undgå skader på apparatet eller de rengjorte overflader. Følg de angivne doseringer.

Hvordan opbevarer jeg apparatet om vinteren?

Tøm apparatet helt for vand, pump derefter en glykolbaseret frostvæske (type bilfrostvæske) gennem systemet. Opbevar apparatet frostfrit.

Hvorfor er skumdannelsen utilstrækkelig?

Kontroller, at skumlansen er tilpasset apparatets vandmængde, at beholderen er fyldt, og at sugeslangen ikke er tilstoppet. Rens rengøringsmiddelaflejringer med varmt vand om nødvendigt.

Hvad er det maksimale indløbsvandtryk?

Indløbsvandtrykket må ikke overstige 1 MPa (10 bar). Brug en systemadskiller, hvis du tilslutter til drikkevandsnettet.

Hvordan vedligeholder jeg finfilteret?

Rens finfilteret hver uge. Skru møtrikken af, fjern muffen og filteret, skyl med rent vand eller blæs med trykluft, og saml derefter alt igen.

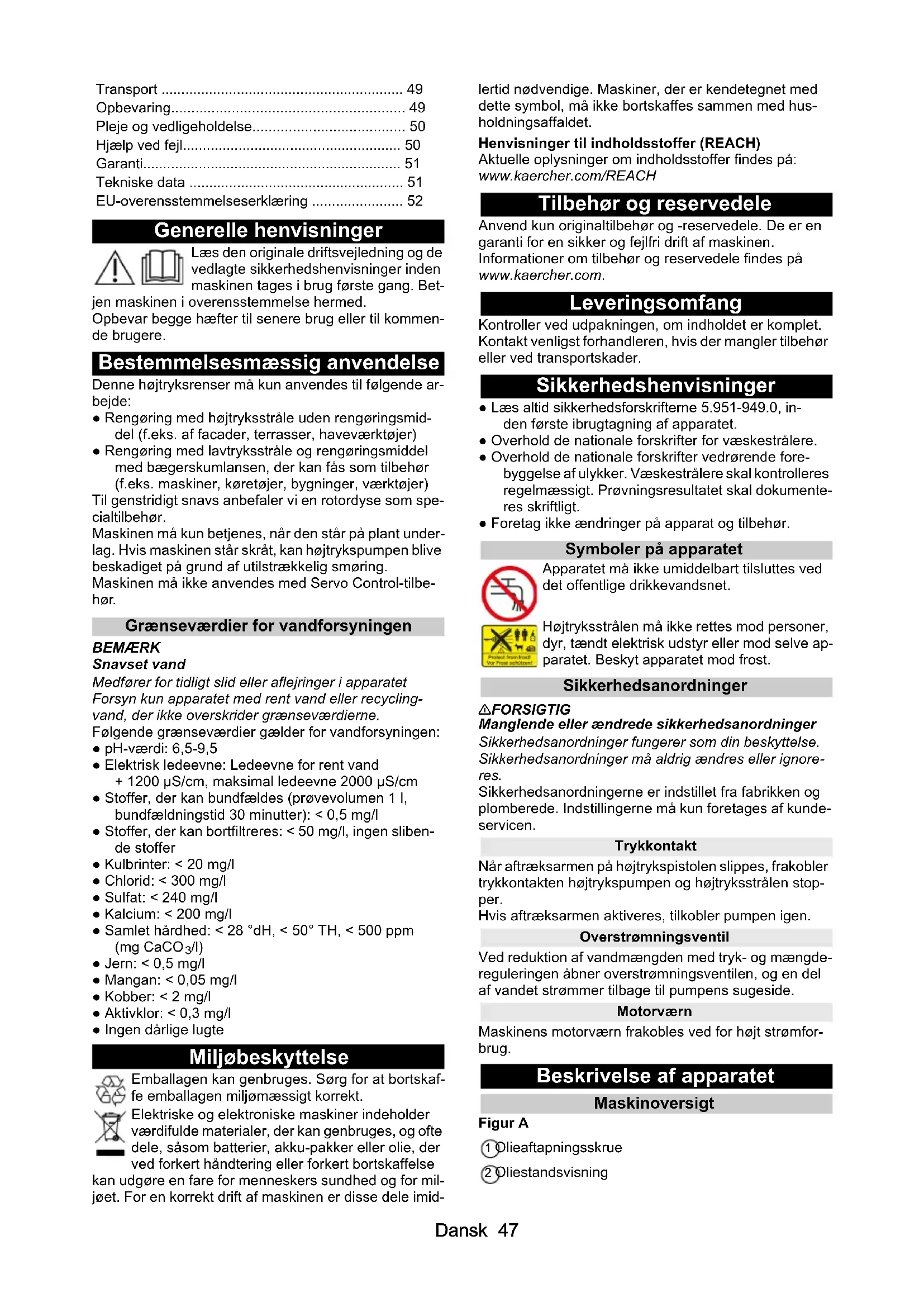

BRUGSANVISNING HD 10214 S Classic Kärcher

Generelle henvisninger 47

Bestemmelsesmæssig anvendelse.... 47

Sikkerhedshenvisninger 47

Beskrivelse af apparatet.... 47

Montering 48

Elektrisk tilslutning.... 48

Vandtilslutning 48

Betjening 49

Transport 49

Opbevaring.... 49

Hjælp ved fejl.... 50

Garanti....51

Tekniske data 51

Generelle henvisninger

Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet-

jen maskinen i overensstemmelse hermed.

Opbevar begge hæfter til senere brug eller til kommen-de brugere.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til følgende arbejde:

• Rengøring med højtryksstråle uden rengøringsmiddel (f.eks. af facader, terrasser, haveværktøjer)
• Rengøring med lavtryksstråle og rengøringsmiddel med bægerskumlansen, der kan fås som tilbehør (f.eks. maskiner, køretøjer, bygninger, værktøjer)
  Til genstridigt snavs anbefaler vi en rotordyse som specialtilbehør.
  Maskinen må kun betjenes, når den står på plant underlag. Hvis maskinen står skråt, kan højtrykspumpen blive beskadiget på grund af utilstrækkelig smøring.
  Maskinen må ikke anvendes med Servo Control-tilbehør.

Grænseværdier for vandforsyningen

BEMAERK

Snavset vand

Medfører for tidligt slid eller aflejringer i apparatet Forsyn kun apparatet med rent vand eller recyclingvand, der ikke overskrider grænseværdierne.

Følgende grænseværdier gælder for vandforsyningen:

• pH-værdi: 6,5-9,5
• Elektrisk ledeevne: Ledeevne for rent vand + 1200 S/cm, maksimal ledeevne 2000 S/cm
• Stoffer, der kan bundfældes (prøvevolumen 1 l, bundfældningstid 30 minutter): < 0,5 mg/l
• Stoffer, der kan bortfiltreres: < 50 mg/l, ingen sliben-de stoffer

- Kulbrinter: < 20 mg/l

- Chlorid: < 300 mg/l

- Sulfat: < 240 mg/l

- Calcium: < 200 mg/l

- Samlet hårdhed: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

- Jern: < 0,5 mg/l

• Mangan: < 0,05 mg/l

- Kobber: < 2 mg/l

- Aktivklor: < 0,3 mg/l

- Ingen dårlige lugte

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imid-

lertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.com/REACH

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Sikkerhedshenvisninger

• Læs altid sikkerhedsforskrifterne 5.951-949.0, inden første ibrugtagning af apparatet.
• Overhold de nationale forskrifter for væskestrålere.
• Overhold de nationale forskrifter vedrørende forebyggelse af ulykker. Væskestrålere skal kontrolleres regelmæssigt. Prøvningsresultatet skal dokumenteres skriftligt.
• Foretag ikke ændringer på apparat og tilbehør.

Symboler på apparatet

Apparatet må ikke umiddelbart tilsluttes ved det offentlige drikkevandsnet.

Højtryksstrålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve apparatet. Beskyt apparatet mod frost.

Sikkerhedsanordninger

⚠FORSIGTIG

Manglende eller ændrede sikkerhedsanordninger

Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignore- res.

Sikkerhedsanordningerne er indstillet fra fabrikken og plomberede. Indstillingerne må kun foretages af kunde-servicen.

Trykkontakt

Når aftræksarmen på højtrykspistolen slippes, frakobler trykkontakten højtrykspumpen og højtryksstrålen stopper.

Hvis aftræksarmen aktiveres, tilkobler pumpen igen.

Overstrømningsventil

Ved reduktion af vandmængden med tryk- og mængde-reguleringen åbner overstrømningsventilen, og en del af vandet strømmer tilbage til pumpens sugeside.

Motorværn

Maskinens motorværn frakobles ved for højt strømforbrug.

Beskrivelse af apparatet

Maskinoversigt

Figur A

③ Udluftningsskrue
④Typeskilt
⑤ Maskinkontakt
⑥ Slangekrog, kabelkrog
⑦ Skubbebøjle
8 Omløbermøtrik
⑨Højtryksdyse
⑩ Strålerør EASY!Lock Classic
⑪Højtrykspistol EASY!LOCK Classic
⑫ Sikringspal
⑬ Aftræksarm
⑭Højtryksslange EASY!Lock Classic
⑮ Strålerørholder
16 Tilbehørsrum
⑰Tryk-/mængderegulering
⑱Højtrykstilslutning EASY!Lock
⑲ Finfilter
20 Vandtilslutning

Farvemærkning

• Betjeningselementer til rengøringsprocessen er gule.
• Betjeningselementer til vedligeholdelse og service er lysegrå.

Montering

Fastgørelse af skubbebøjlen

1. Sæt skubbebøjlen på rørrammen. Figur B

① Skubbebøjle

②Rørstel

Installation af udluftning til olie

1. Skru proppen ud, og bortskaf den. Figur D

①Prop

② Udluftningsskrue

1. Skru udluftningsskruen i, og spænd den.

BEMAERK

Risiko for beskadigelse

Hvis proppen ikke udskiftes med udluftningsskruen før driften, kan højtrykspumpen blive beskadiget. Udskift altid proppen stikket med udluftningsskruen.

Kontrol af oliestanden

1. Stil maskinen vandret.
2. Olieniveauet skal være i midten af oliestandsvisningen.
3. Skru efter behov udluftningsskruen ud, og efterfyld olie (se "Tekniske data").

Montering af tilbehør

Obs

EASY!Lock-systemet forbinder komponenter vha. et hurtiggevind hurtigt og sikkert med kun én omdrejning.

1. Sæt højtryksdysen på strålerøret.
2. Montér omløbermøtrikken og spænd manuelt (EASY!Lock).
3. Forbind strålerøret med højtrykspistolen, og spænd manuelt (EASY!Lock).
4. Forbind højtryksslangen med højtrykspistolen og maskinens højtrykstilslutning, og spænd manuelt (EASY!Lock).

Elektrisk tilslutning

⚠️FARE

Fare for kvæstelse på grund af elektrisk stød

Forbind maskinen med det elektriske net vha. et stik. En ikke-separerbar forbindelse med strømnettet er forbudt. Stikket anvendes til netseparation.

Tilslut kun maskinen ved vekselstrøm. Brug et forlængerkabel med tilstrækkeligt tværsnit (se "Tekniske data").

Rul forlængerkablet helt af kabeltromlen.

1. Rul netkablet af og læg det på gulvet.

2. Sæt netstikket i stikkontakten.

Vandtilslutning

Tilslutning til en vandledning

ADVARSEL

Der løber snavset vand tilbage i drikkevandsnettet Sundhedsfare

Overhold forskrifterne fra vandforsyningsvirksomheden. Iht. de gyldige forskrifter må apparatet aldrig anvendes på drikkevandsnettet uden systemadskiller. Anvend en systemadskiller fra KÄRCHER eller alternativt en systemadskiller iht. EN 12729 type BA. Vand, der er strømmet gennem en systemadskiller, klassificeres som ikke drikkelig. Tilslut altid systemadskilleren ved vandforsyningen, aldrig direkte ved apparatets vandtilslutning.

1. Kontroller vandforsyningen for tilløbstryk, tilløbstemperatur og tilløbsmængde (se kapitlet Tekniske data).

2. Forbind apparatets systemadskiller og vandtilslutning med en vandtilløbsslange (krav til vandtilløbsslangen se kapitlet Tekniske data).

3. Åbn vandtilløbet.

Opsugning af vand fra beholderen

1. Skru sugeslangen med filteret på vandtilslutningen (filterets bestillingsnummer, se kapitlet Tekniske data).
2. Udluft maskinen (se kapitel Udluftning af apparatet).

Udluftning af apparatet

1. Skru højtryksdysen af strålerøret.
2. Lad apparatet køre, indtil der kommer vand ud uden bobler.
3. Lad apparatet køre i 10 sekunder ved udluftningsproblemer, og sluk derefter. Gentag processen flere gange.
4. Sluk apparatet.
5. Skru højtryksdysen på strålerøret.

Betjening

⚠️FARE

Højtryksvandstråle

Fikser aldrig aftræksarmen i aktiveret position.

Skub ved alt arbejde på maskinen højtrykspistolens sikkerhedspal fremad.

Hold højtrykspistolen og strålerøret med begge hænder.

ADVARSEL

Defekt apparat og tilbehør, defekte ledninger og tilslutninger

Fare for kvæstelser

Apparatet må kun være i drift i fejlfri tilstand.

Drift med højtryk

Obs

Maskinen er udstyret med en trykkontakt. Motoren starter kun, när højtrykspistolen er åbnet.

1. Sæt maskinkontakten på "1".
2. Skub sikkerhedspalen bagud for at afsikre håndpistolen.
3. Træk i aftræksarmen på højtrykspistolen.
4. Indstilling af arbejdstrykket og vandmængden ved at dreje (trinløst) tryk- og mængdereguleringen (+/-)

Drift med rengøringsmiddel

ADVARSEL

Forkert håndtering med rengøringsmidler

Sundhedsfare

Overhold sikkerhedshenvisningerne på rengøringsmidlet.

BEMÆRK

Uegnede rengøringsmidler

Beskadigelse af apparatet og de genstande, der skal rengøres

Anvend kun rengøringsmidler, der er godkendt af KÄRCHER.

Overhold de doseringsanbefalinger og henvisninger, der er vedføjet rengøringsmidlet.

KÄRCHER-rengøringsmidler garanterer driftssikkert arbejde. Få vores rådgivning eller rekvirer vores katalog eller vores informationsblade til rengøringsmidlerne.

Obs

Til drift med rengøringsmiddel skal der anvendes en bægerskumlanse (ekstraudstyr).

1. Skru beholderen af.

Figur E

① Beholder

② Skumdyse

③ Højtrykspistol

④ Sugeslange

⑤ Blændesæt Rengøringsmiddeltilsætning: 3=høj, 2=mellem, 1=lav

1. Isæt den ønskede blænde i sugeslangen.
2. Fyld rengøringsmiddel i beholderen.
3. Skru beholderen på skumdysen.
4. Adskil strålerøret fra højtrykspistolen.
5. Anbring bægerskumlansen på højtrykspistolen, og spænd den fast med hånden.
6. Tag højtryksrenseren i drift.

Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre overflade og lad det virke (ikke tørre).
2. Skyl den løsnede snavs af med højtryksstrålen.

Efter drift med rengøringsmiddel

Bægerskumlansen skal skylles efter brug for at undgå aflejringer af rengøringsmiddel.

1. Skru beholderen af.
2. Hæld rengøringsmiddelresten tilbage i leveringsemballagen.
3. Fyld beholderen med rent vand.
4. Skru beholderen på bægerskumlansen.
5. Anvend bægerskumlansen ca. 1 minut for at skylle rengøringsmiddelrester ud.
6. Tøm beholderen.

Afbrydelse af driften

1. Luk højtrykspistolen. Apparatet slukker.
2. Skub sikkerhedspalen fremad. Højtrykspistolen er sikret.

Fortsættelse af driften

1. Skub sikkerhedspalen bagud. Højtrykspistolen er afsikret.

2. Åbn højtrykspistolen. Apparatet tænder.

Afslutning af driften

1. Luk vandtilløbet.
2. Åbn højtrykspistolen.
3. Drej maskinkontakten hen på "I/ON", og lad maskinen køre i 5-10 sekunder.
4. Luk højtrykspistolen.
5. Sæt maskinkontakten på "0/OFF".
6. Træk netstikket ud af stikkontakten med tørre hænder.
7. Fjern vandtilløbet.
8. Åbn højtrykspistolen, indtil maskinen er trykløs.
9. Skub sikkerhedspalen fremad. Højtrykspistolen er sikret.

Transport

⚠FORSIGTIG

Tilsidesættelse af vægten

Vær opmærksom på apparatets vægt ved transport og opbevaring.

• Transport af maskinen i køretøjer: Maskinen sikres mod at glide eller vælte iht. til de gældende retningslinjer.
• Transport af maskinen over længere strækninger: Træk eller skub maskinen i skubbebøjlen.

Opbevaring

△FORSIGTIG

Tilsidesættelse af vægten

Vær opmærksom på apparatets vægt ved transport og opbevaring.

Opbevar kun apparatet indenfor.

Opbevaring af maskinen

1. Læg strålerøret med højtrykspistolen på de to strålerørshylder.
2. Rul netkablet op, og hæng det over kabelkrogen.
3. Rul højtryksslangen ind, og hæng slangekrogen op.

Frostbeskyttelse

BEMAERK

Frost

∅delæggelse af apparatet pga. frosset vand

Tøm apparatet helt for vand.

Opbevar apparatet på et frostfrit sted.

Hvis en frostfri opbevaring ikke er mulig:

1. Aftap vandet.

2. Pump almindeligt frostbeskyttelsesmiddel gennem apparatet.

Obs

Anvend almindeligt frostbeskyttelsesmiddel til motorkøretøjer på glykolbasis. Overhold håndteringsforskrifterne fra producenten af frostbeskyttelsesmidlet.

1. Lad apparatet køre i maksimalt 1 minut, indtil pumpen og ledningerne er tomme.

Utilsigtet startende apparat

Fare for kvæstelse, fare for stød

Sluk apparatet inden alt arbejde og træk netstikket ud.

Obs

Spildolie må kun bortskaffes ved de dertil beregnede bortskaffelsessteder. Aflever eventuel spildolie disse steder. Forurening af miljøet med spildolie er strafbar.

Sikkerhedsinspektion/vedligeholdelseskontrakt

Du kan aftale en regelmæssig sikkerhedsinspektion med din forhandler eller indgå en vedligeholdelseskontrakt. Få vores rådgivning.

Vedligeholdelsesintervaller

Inden hver drift

• Kontroller netkablet for skader.
  Lad straks et beskadiget kabel udskifte af den autoriserede kundeservice eller en autoriseret elektriker.
• Kontroller højtryksslanger for beskadigelser. En beskadiget højtryksslange udskiftes straks.
• Kontroller apparatet for tæthed. 3 dråber vand pr. minut er tilladt. Ved større utæthed kontaktes kundeservicen.

Ugentligt

• Kontroller olieniveauet. Kontakt omgående kundeservice, hvis olien er mælkeagtig (vand i olien).
• Rengør finfilteret. Figur F

①Filterhus

② Finfilter

③ Tilslutningsstuds

④ Omløbermøtrik

a Skru omløbermøtrikken af.
b Træk tilslutningsstudsen ud.
c Træk finfilteret ud af filterhuset.
d Skyl finfilteret med rent vand, eller blæs det ud med trykluft.
e Sæt finfilteret i filterhuset.
f Sæt tilslutningsstudsen.
g Skru omløbermøtrikken på og spænd manuelt.

For hver 500 driftstimer, mindst hvert år

- Lad kundeservicen gennemføre vedligeholdelsen af maskinen.

- Udskiftning af olien i højtrykspumpen.

Figur G

① Udluftningsskrue

2 Oliestandsvisning

③ Olieaftapningsskrue

a Skru olieaftapningsskruen ud.
b Aftap olien i opsamlingsbeholder.
c Skru olieaftapningsskruen i, og spænd den fast.
d Skru udluftningsskruen ud.
e Påfyld langsomt ny olie, så luftbobler kan slippe ud. Oliemængde og olietype, se "Tekniske data".
f Sæt udluftningsskruen på igen.

Hjælp ved fejl

⚠️FARE

Utilsigtet startende apparat, berøring af strømførende dele

Fare for kvæstelse, fare for stød

Sluk apparatet inden arbejde på apparatet.

Træk netstikket ud.

Lad altid kontrol og arbejde på elektriske dele udføre af en fagmand.

Kontakt en autoriseret kundeservice ved fejl, der ikke nævnes i dette kapitel.

Maskinen kan ikke startes

1. Kontroller netkablet for skader.
2. Kontroller netspændingen.

3. Hvis maskinen er overophedet:
   a Sæt maskinkontakten på "0/OFF".
   b Lad maskinen afkøle i mindst 15 minutter.
   c Sæt maskinkontakten på "I/ON".

4. Ved en elektrisk defekt kontaktes kundeservicen.

Maskinen kommer ikke op på tryk

1. Kontrollér, om højtryksdysen har den korrekte størrelse (se kapitlet "Tekniske data").
2. Rengør eller udskift dysen.
3. Udluft maskinen (se kapitlet "Udluftning af vandtilslutningen/maskinen").
4. Rengør finfilteret, udskift det om nødvendigt (se kapitlet "Pleje og vedligeholdelse/ugentligt").
5. Kontrollér vandtilløbsmængden (nødvendig mængde, se kapitlet "Tekniske data").
6. Ved behov kontaktes kundeservicen.

Vandmængden er for lav

1. Når du bruger en lang højtryksslange eller en højtryksslange med et lille tværsnit, skal du fastgøre en større højtryksdyse til strålerøret.

Pumpen er utæt.

Der må løbe op til 3 dråber vand ud i minuttet.

- Få maskinen kontrolleret af kundeservice ved større utætheder.

Pumpen banker

1. Kontrollér vandtilløbsmængden (nødvendig mængde, se kapitlet "Tekniske data").
2. Udluft maskinen (se kapitlet "Udluftning af vandtilslutningen/maskinen").
3. Rengør finfilteret, udskift det om nødvendigt (se kapitlet "Pleje og vedligeholdelse/ugentligt").
4. Ved behov kontaktes kundeservicen.

Rengøringsmiddeltilsætningen er for lav

1. Kontrollér, om den anvendte bægerskumlanse passer til maskinens transportmængde.
2. Efterfyld bægerskumlansens bæger.

3. Sæt en større blænde på sugeslangen.

4. Kontrollér sugeslangen og bægerskumdysen for rengøringsmiddelaflejringer. Fjern aflejringer med lunkent vand.

5. Ved behov kontaktes kundeservicen.

1. Kontrollér, om den anvendte bægerskumlanse passer til maskinens transportmængde.

2. Kontrollér sugeslangen og bægerskumlansen for rengøringsmiddelaflejringer. Fjern aflejringer med lunkent vand.

3. Ved behov kontaktes kundeservicen.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Landevariant
Land EU EU EU EU
Elektrisk tilslutning
Spænding			V	400
F	a	s	e	~	3	3	3
Frekvens Hz 50 50 50 50
Maks. tilladt netimpedans				-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Tilslutningseffekt			kW	8,0 8,8 8,8 9,0
Kapslingsklasse				IPX5	IPX5	IPX5	IPX5
Netsikring (træg, kar. C)			A	16	16	16	16
Forlængerkabel 10 m			mm ^2	2,5 2,5	2,5 2,5
Forlængerkabel 30 m			mm ^2	4	4	4	4
Vandtilslutning
Tilløbstryk (maks.) MPa	1		1	1	1
Tilløbstemperatur (maks.)			°C	60	60	60	60
Tilløbsmængde (min.)			l/min	20	20	25	31,6
Indsugningshøjde (maks.)			m	0,5 0,5 0,5 0,5
Min. længde vandtilløbsslange			m	7,5 7,5 7,5 7,5
Min. diameter vandtilløbsslange			in	1	1	1	1
Sugefilter bestillingsnummer				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Effektdata maskine
Standarddysens dysestørrelse				050 045 075 105
Vandtryk med standarddyse			MPa	21	25	18	15
Driftsovertryk (maks.)			MPa	27 31 24			21
Transportmængde, vand			l/min	16,7	16,7	21,67	28,33
Højtrykspistolens tilbageslagskraft			N	57	63	69	85
Mål og vægt
Typisk driftsvægt			kg	60 67 67 73
Længde			mm	720 720 720 720
Bredde			mm	637 637 637 637
Højde			mm	1080	1080	1080	1080
Oliemængde			l	0,65	0,65	0,65	1,2
Olietype			Type	15W40	15W40	15W40	15W40
Beregnede værdier iht. EN 60335-2-79
Hånd-arm-vibrationsværdi			m/s ^2	2,8 3,7	2,9 3,0
Usikkerhed K			m/s ^2	0,8 0,9	0,8 0,8
Lydtryksniveau L _pA			dB(A)	69	74	74	76
Usikkerhed K _pA			d	B	(	A	) 3
Lydeffektniveau L _WA + usikkerhed K _WA			dB(A)	86	91	91	93

Årsag til undtagelse i henhold til forordning (EU) 2019/
1781, bilag I, afsnit 2 (12): j)
Der tages forbehold for tekniske ændringer.

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.367-xxx

Anvendt(e) forordning(er)

(EU) 2019/1781

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Anvendte nationale standarder

Anvendt overensstemmelsesvurderingsproces

2000/14/EF: Tillæg V

Lydeffektniveau dB(A)

HD 10/21-4 S Classic

Målt: 84

Garanteret: 86

HD 13/18-4 S Classic

Målt: 89

Garanteret: 91

HD 10/25-4 S Classic

Målt: 89

Garanteret: 91

HD 17/15-4 S Classic

Målt: 91

Garanteret: 93

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Apparatet må ikke betjenes med servokontrolltilbehør.

Grenseverdier for vannforsyning

OBS

Forurenset vann

Tidligere slitasje eller avleiringer i apparatet

Forsyn apparatet kun med rent vann eller resirkulert vann som ikke overskrider grenseverdiene.

For vannforsyningen gjelder følgende grenseverdier:

- pH-verdi: 6,5–9,5

- Elektrisk ledeevne: Ledeevne for ferskvann + 1200 S/cm, maks. ledeevne 2000 S/cm

- Sedimenterbare stoffer (prøvevolum 1 l, bunnfellingstid 30 minutter): < 0,5 mg/l

- Stoffer som kan filtreres ut: < 50 mg/l, ingen slipemidler

• Hydrokarboner: < 20 mg/l

• Klorid: < 300 mg/l

- Sulfat: < 240 mg/l

• Kalsium: < 200 mg/l

- Total hardhet: < 28^ dH, < 50^ TH, < 500 ppm (mg CaCO_3/l )

• Jern: < 0,5 mg/l

• Mangan: < 0,05 mg/l

- Kobber: < 2 mg/l

• Aktivt klor: < 0,3 mg/l

• Fritt for fæle lukter

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Symboler på apparatet

Apparatet må ikke umiddelbart kobles til det offentlige drikkevannsnettet.

1. Sett skyvehåndtaket på rørrammen. Figur B

① Skyvehåndtak

② Rørramme

Koble apparatet til strømnettet med støpselet. En tilkobling til strømnettet som ikke kan kobles fra, er forbudt.

Apparatet må kun kobles til vekselstrøm.

1. Kjør apparatet i maks. 1 minutt til pumpen og ledningene er tomme.

Apparatet kan ikke startes

1. Kontroller om strømledningen er skadet.

2. Kontroller nettspenningen.

3. Hvis apparatet er overopphetet:

Pumpen er ikke tett.

(Se adresse på baksiden)

Anvendt(e) forordning(er)

(EU) 2019/1781

Anvendte harmoniserte standarder

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Anvendte samsvarsvurderingsprosesser
