| Produkttype | Indbygget elektrisk ovn |
| Mærke | BRANDT |
| Model | FP212XN1 |
| Mål (B x H x D) | 59,5 x 59,5 x 55,0 cm |
| Brugbart volumen | 65 liter |
| Nettovægt | Ca. 30 kg |
| Elektrisk forsyning | 230 V ~ 50 Hz |
| Samlet effekt | 3000 W |
| Tilberedningstilstand | Varmluft, naturlig konvektion, grill, pyrolyse |
| Rengøring | Pyrolyse (selvrengøring ved høj temperatur) |
| Antal funktioner | 8 tilberedningsprogrammer |
| Betjeningstype | Manuel (drejeknapper og digital display) |
| Børnesikring | Betjeningslås |
| Låge | Aftagelig til rengøring, termorude |
| Inkluderede tilbehør | Rist, bradepande, en bageplade |
| Energiklasse | A+ (estimeret) |
| Årligt energiforbrug | Ca. 200 kWh (konventionel tilstand) |
| Reparationsmuligheder | Reservedele kan bestilles |
| Garanti | 2 år dele og arbejdsløn |
Ofte stillede spørgsmål - FP212XN1 BRANDT
Brugerspørgsmål om FP212XN1 BRANDT
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elektrisk ovn i PDF-format gratis! Find din vejledning FP212XN1 - BRANDT og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. FP212XN1 af mærket BRANDT.
BRUGSANVISNING FP212XN1 BRANDT
Betjeningsvejledning til ovnen
Oversigt over ovnen S.4
Beskrivelse af apparatet S.5
Tilbehør S.6
Sikkerhedsanvisninger S.7
Børnesikring 5.7
Installation af ovnen
Elektrisk tilslutning S.8-9
Nyttedimensioner ved indbygning af ovnen S.10-11
Brug af ovnen
Hvordan anvender man timeren? S.12
Hvordan laver man hurtigt en ret? S.12
Hvordan programmerer man ovnen? S.13
Brug af ECO-funktion ved tilberedning S.13
Ovnens forskellige tilberedningsmåder S.14-15
Rengøring af ovnen indvendigt
Hvad er en pyrolyse? S.16
Hvornår er der brug for en pyrolyse? S.16
Rengøring med pyrolyse uden timerfunktion S.17
Udskiftning af elpæren S.18
Fejlfinding S.19
Kontaktoplysninger S.20
I betjeningsvejledningen angiver

sikkerhedsanvisninger,
gode råd og vejledning
Indledning
Kære kunde,
Tak fordi De har valgt en ovn fra BRANDT.
Vores udviklingsafdeling har udarbejdet en ny generation af apparater, så madlavning bliver en daglig glæde.
Vi har til den nye Brandt ovn foretrukket et moderne design med rene linjer, så ovnen med sine brugervenlige funktioner og høje ydeevne kan indgå som en harmonisk del af Deres køkken.
Brandts produktserier omfatter foruden ovne også et stort udvalg af kogeplader, emhætter, vaskemaskiner og køleskabe, der kan indbygges, og som passer til den nye Brandt-ovn.
Serviceafdelingen er altid villig til at besvare spørgsmål og modtager gerne forslag (se adressen bagest i vejledningen), da vi hele tiden prøver at opfylde kundernes behov og krav til vores produkter.
Brandt er med sin nyeste teknologi med til at sikre en større livskvalitet i hverdagen og tilbyder produkter, der bliver stadig mere effektive, lettere at betjene, mere miljøvenlige, flottere og mere driftssikre.
Mærket BRANDT.
Oversigt
Værovnen
DK

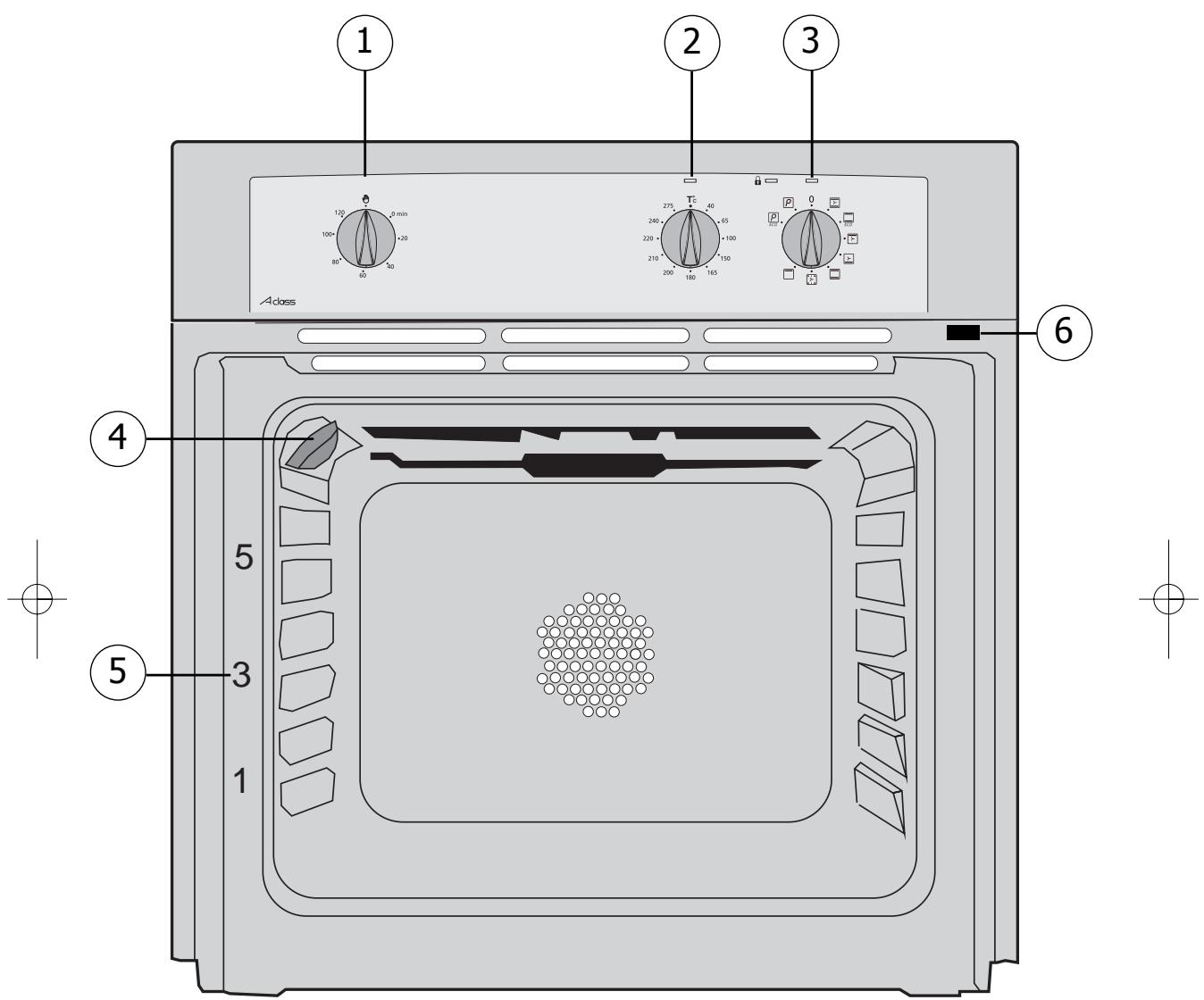

BESKRIVELSE AF APPARATET
1 Timer 2 Temperaturvælger 3 Funktionsvælger 4 Lampe 5 Indikator for valgt ovnrille 6 Kontakt til sporing af åben ovndør 7 Sikker ovnrist, der ikke tipper 8 Bradepande 9 Bageplader*
(*) Afhængigt af model
Tilbehør (afhængigt af model)

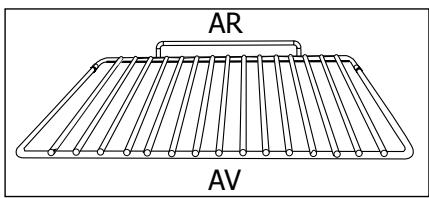

Sikker ovnrist, der ikke tipper
Risten kan anvendes som underlag for fade og forme med retter, der skal steges, bages eller gratineres. Risten er velegnet til grillkød, der lægges direkte på risten.

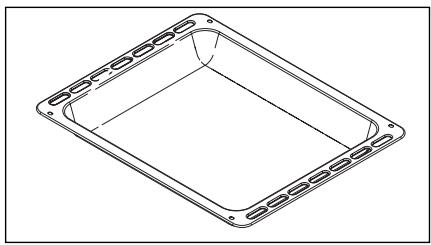

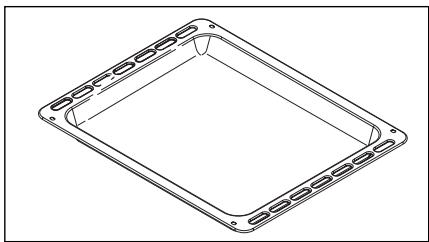

Bradepande
Den bruges til at opsamle stegekraft og -saft, når ovnen er indstillet på kraftig grill eller grill med varmluft. Den kan bruges som stegefad. Sørg for, at det stykke kød, der skal steges, ikke er større end bradepanden.
f.eks. fjerkræ med grøntsager, der steges ved middel varme.
Bradepanden kan sættes ind i ovnen under grill-legemet for at opsamle stegekraft og -saft fra grillkødet. Den kan også anvendes til stegning over vandbad og skal i så fald fyldes halvt op med vand.
Undgå at lægge stege direkte i bradepanden, da det kan medføre opsprøjt på ovnvæggen samt kraftig rødannelse.

Bageplade
(til bagværk)
Denne bageplade har en skrå kant. Den bruges til bagning af bagværk, f.eks. marengs, småkager, tærter mv.
Læg ikke kødstykker og stege direkte på bagepladen, da det vil sprøjte meget på ovnens sider.

Sikkerhedsanvisninger
Læs venligst disse anvisninger, før ovnen installeres og tages i brug. Denne ovn er beregnet til privat brug i hjemmet og udelukkende til tilberedning af madvarer. Ovnen indeholder ingen komponenter med asbest.
BRUG AF OVNEN FØRSTE GANG:
Før ovnen bruges første gang, skal den opvarmes med ovndøren lukket og uden madvarer i ca. 15 minutter på maks. position for at blive "tilkørt". Den mineraluld, der omgiver ovnrummet, kan på grund af bestanddelene afgive en speciel lugt i begyndelsen. Der kan af samme grund også opstå en smule røg. Dette er helt normalt.
EFTERFØLGENDE BRUG AF OVNEN:
- Kontroller altid, at ovndøren er rigtigt lukket, så tætningslisten kan udfylde sin funktion på en effektiv måde.
- Sørg for, at der ikke er nogen, som støtter sig til eller sætter sig på ovndøren, når den er åben.
- De tilgængelige dele og ovnens flader kan blive varme, når grillen bruges med ovndøren på klem. Hold derfor små børn på afstand.
- Ovnen bliver varm, når den er tændt. Rør aldrig ved varmelegemerne inde i ovnen.
- Brug en grillhandske eller et stykke isolerende stof, når fade og tilbehør tages ud efter tilberedning i ovnen, f.eks. grill, grillspyd, bradepande, bageplade osv.
- Beklæd ikke ovnen med aluminiumspapir. Det vil i givet fald medføre en ophobning af varme, som har negativ indflydelse på resultatet af tilberedningen, og som beskadiger emaljebelægningen.
- Brug ikke trykrenser eller damp til rengøring af ovnen.
- Når ovnen rengøres, kan overfladerne blive varmere end under normal brug. Hold derfor små børn på afstand.
- Når ovnen rengøres med pyrolyse, kan overfladerne blive varmere end under normal brug. Hold derfor små børn på afstand. Ovnen skal altid være slukket, før ovnrummet gøres rent.

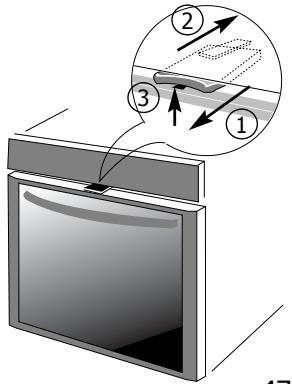

Børnesikring
INSTALLERING
① Aktivering af børnesikringen: Træk låsen mod Dem selv for at aktivere funktionen. ② Deaktivering af børnesikringen: Skub låseanordningen bagud.

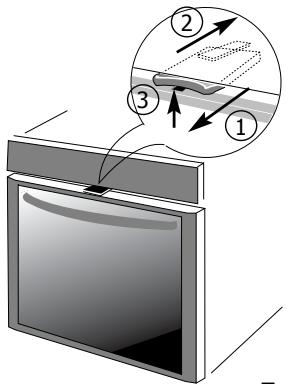

ANVENDELSE
③ De har valgt at aktivere børnesikringen: Åbn døren, og løft samtidig i låseanordningen.
Afbrydelse af børnesikringen: Åbn ovndøren på normal vis.

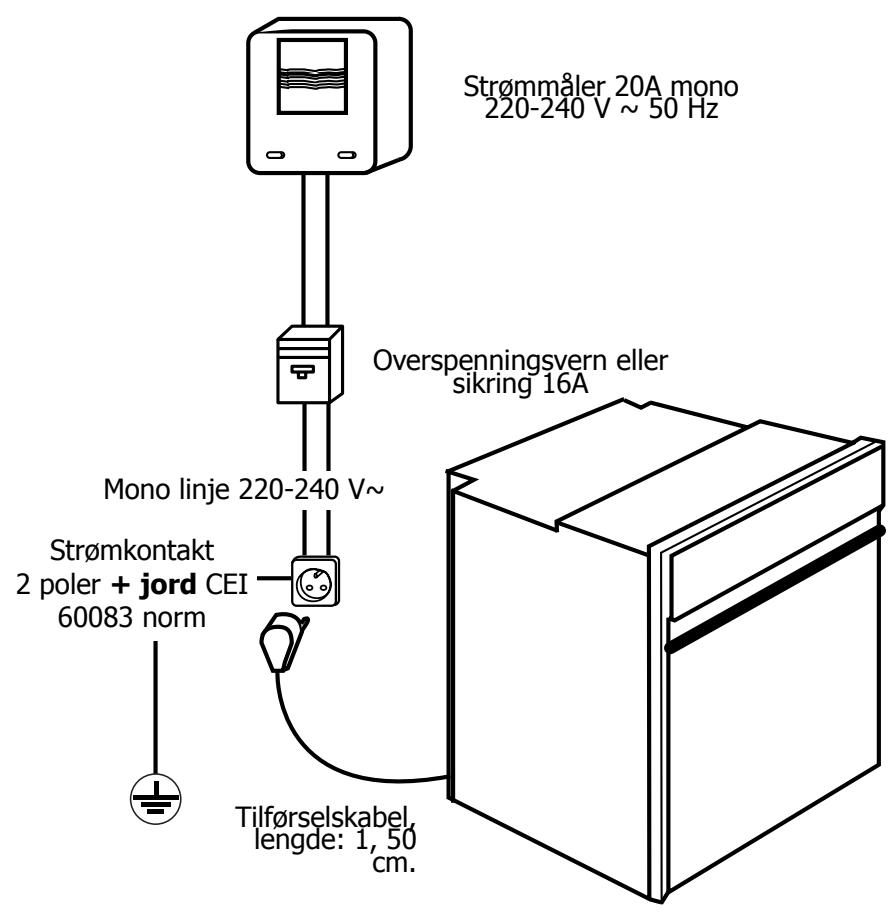

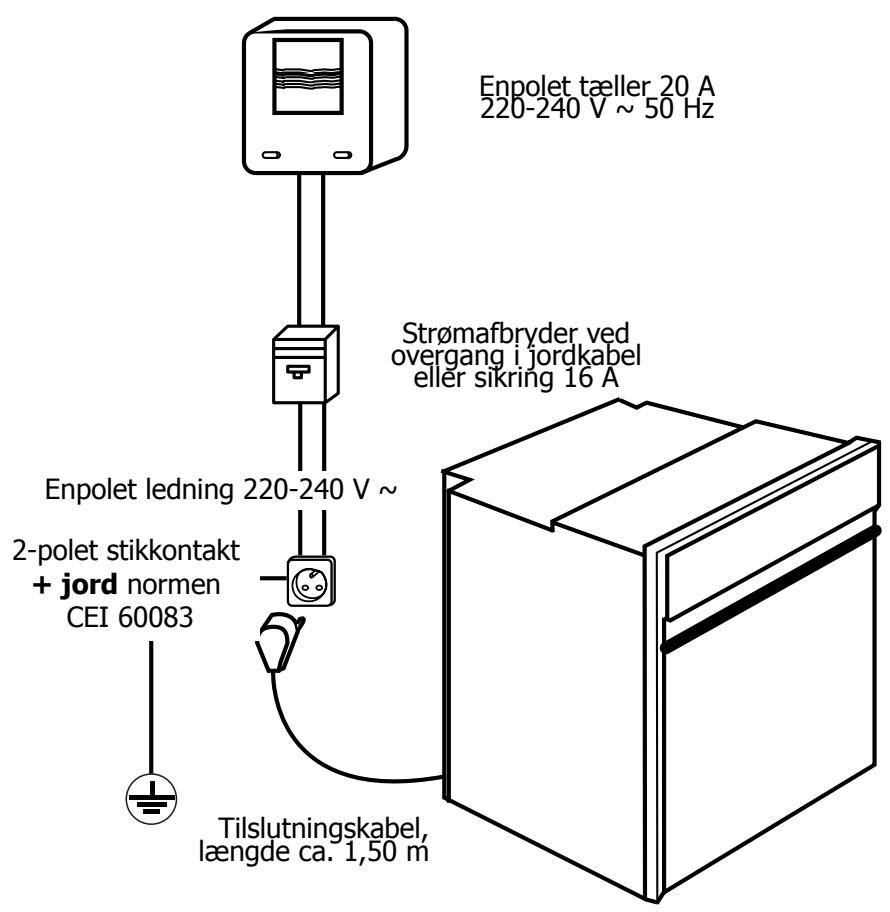

Elektrisk tilslutning

Før ovnen tilsluttes el-installationen, skal det kontrolleres, at el-installationens ledningers tværsnit er tilstrækkeligt til at strømforsyne ovnen på korrekt vis (tværsnittet skal mindst være lig tilslutningskablets tværsnit). Installationens sikring skal være på
Den elektriske tilslutning skal udføres, før ovnen monteres i indbygningselementet.
- Ovnen skal tilsluttes med et standard tilslutningskabel med 3 ledere og et tværsnit på 1,5 mm² (1 fase + 1 nulleder + jord) som skal tilsluttes et étfaset
ledningsnet på 220-240 V via et standardelstik med 1 fase + 1 nulleder + jord i overensstemmelse med normen IEC 60083 eller en bryder med mindst 3 mm brydeafstand i alle poler.
Beskyttelsesledningen (grøn-gul) er tilsluttet apparatets jordklemme og skal tilsluttes el-installationens jordforbindelse.
- Ved tilslutning til en stikkontakt skal stikkontakten forblive tilgængelig efter installationen af apparatet.
- Ovnens nulleder (blå ledning) skal tilsluttes ledningsnettets nulleder.
Opstilling og/eller udskiftning af fødekablet
- Tilslutningskablet (H05 RR-F, H05 RN-F eller H05 VV-F) skal være tilstrækkeligt langt til, at det kan være tilsluttet ovnen, når den er foran indbygningselementet. Derfor skal følgende arbejdsgang udføres, mens apparatet er afbrudt fra ledningsnettet:
- Åbn dækslet nederst i højre side af skærmpladen bag på ovnen ved at løsne de 2 skruer. Drej dækslet.
- Fjern isolationen på hver leder af det nye 12 mm til tilslutningskabel. Sno omhyggeligt trådene.
- Løsn skruerne på polklemmen, og tag den elledning ud, der skal udskiftes.
- Før el-ledningen ind gennem skærmpladens side i klemskruen, der sidder i højre side af klemrækken.
- Tilslut kablets ledninger i overensstemmelse med mærkerne på klemrækken.
- Alle tilslutningskablets tråde skal være klemt under skruerne.
- Faseledningen skal tilsluttes på klemmen L.
- Jordledningen, der er gul-grøn, skal forbindes til klemmen
- Nullederen (blå) skal tilsluttes med klemmen N.
- Tilspænd skruerne på klemrækken, og kontroller tilslutningen ved at trække i hver enkelt ledning.
- Fastgør kablet ved hjælp af klemskruen, der sidder i højre side af klemrækken. Luk dækslet ved hjælp af de 2 skruer.

Vort ansvar kan ikke gøres gældende i tilfælde af uheld, der sker som følge af manglende eller korrekt tilslutning af jordforbindelsen.

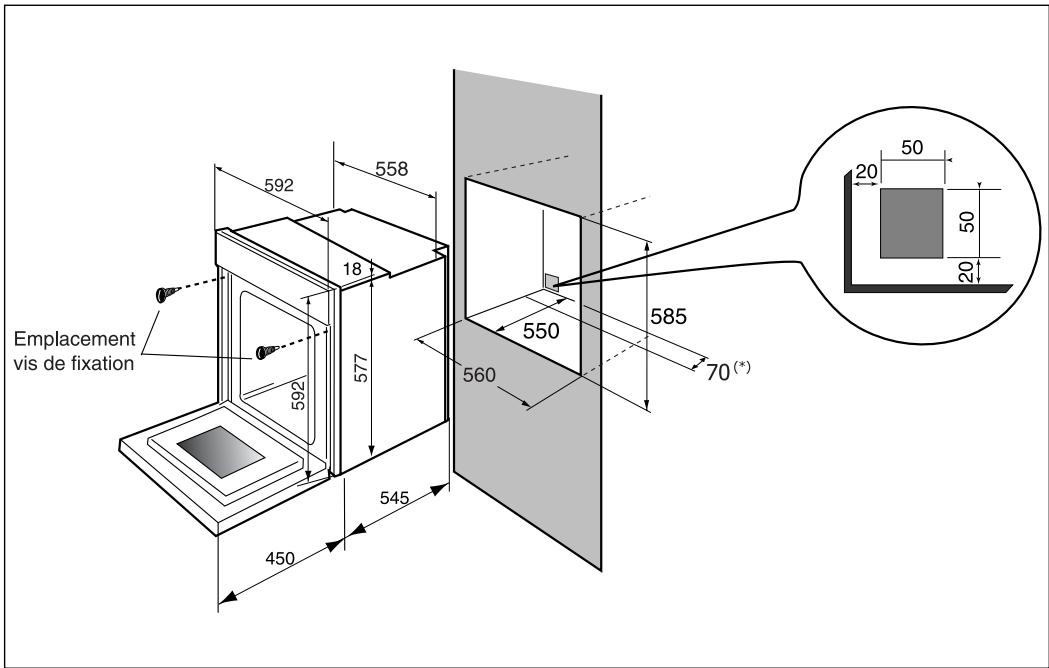

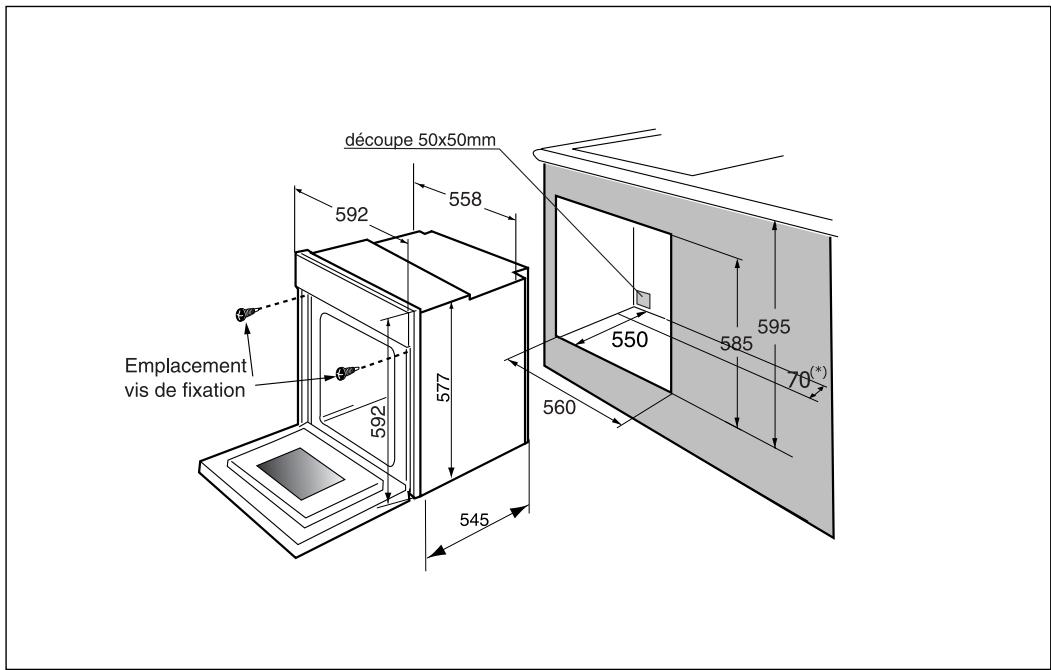

Mål til indbygning af ovnen

Ovnen er beregnet til indbygning under et køkkenbord eller i et (åbent eller lukket) skabselement med bestemte mål (se skemaet).

Ovnen har et optimeret luftcirkulationssystem, som forbedrer stegning/bagning og rengøring, hvis følgende punkter overholdes:
- Centrer ovnen i indbygningselementet således, at der sikres en afstand på mindst 5 mm til andre elementer.
- Det materiale, som indbygningselementet er lavet af, skal være varmebestandigt eller beklædt med et varmebestandigt materiale.
- For at sikre ovnens stabilitet skal den fastspændes i indbygningselementet med 2 skruer i de anviste huller på sidevæggene (se skemaet).
Følg denne fremgangsmåde:
1) Fjern skruedækslerne i gummi for at få adgang til fastspændingshullerne. 2) Bor et hul med Ø 3 mm i elementets sidevæg for at undgå, at træet ødelægges. 3) Fastspænd ovnen med de 2 skruer. 4) Sæt skruedækslerne i gummi på igen (de bruges også til at afdæmpe lukningen af ovndøren). (*) Hvis køkkenelementet er åbent, skal åbningen være på maks. 70 mm.

Kontakt eventuelt en elektriker, der arbejder med hårde hvidevarer, for at sikre, at installationen er korrekt udført.
1. Brug af timeren
Ved hjælp af timeren kan man indstille ovnen til at slukke automatisk, når den indstillede tilberedningstid er gået.
- Timeren bruges ved at dreje knappen hen på den ønskede tidsindstilling (i minutter). Eksempel: 40 minutter.
- Når den indstillede tid er gået, indstilles timeren på 0 minutter, og ovnen slukker.
- Hvis De vil bruge ovnen uden timerfunktionen, skal De indstille betjeningsknappen på positionen "".



2. Tilberedning med øjeblikkelig start
Timeren skal være indstillet på

- Valg af et program:
Drej funktionsvælgeren hen på den ønskede position.
Eksempel: Positionen " ".
- Valg af ovnens temperatur til tilberedningen. Drej temperaturvælgeren hen på den indstilling, der anbefales i opskriften. Eksempel: Temperatur 200°. Herefter varmer ovnen, og termostatens kontrollampe tænder og slukker i takt med indstillingerne.



3. Tilberedning med programmeret start
- Vælg en tilberedningstid ved at dreje på timerens betjeningsknap. Eksempel: 40 minutters tilberedning.
- Vælg en tilberedningsmåde med funktionsvælgeren. Eksempel: Positionen "□".
- Vælg tilberedningens temperatur med termostaten. Eksempel: Temperaturen 200°. Herefter varmer ovnen, og termostatens kontrollampe tænder. Når tilberedningen er afsluttet, er timerens betjeningsknap indstillet på 0, og ovnen slukker.
NB! Der er intet lydsignal, som angiver tilberedningens afslutning.
og funktionsvælgeren, så termostaten skal indstilles på Stop.



4. Brug af ECO-funktion ved tilberedning
- Drej funktionsvælgeren hen på positionen "E".
- Indstil temperaturen i henhold til opskriften.
En tilberedning med ECO-funktion bliver bedst uden forvarmning, og når ovndøren ikke åbnes.
- Når denne indstilling vælges, sparer man op til 20% energi, og tilberedningens resultat bliver det samme. Positionen ECO anvendes til energimærkning.



Når tilberedningen er slut, fortsætter ovnens blæser med at være tændt i et stykke tid for at sikre, at ovnen afkøles.

Timerens programmering kan når som helst ændres eller annulleres.
5. Ovnens tilberedningsmåder
| Symbol | Funktionens navn | Beskrid |
| * | Over- og undervame med indblæst luft Tilberedningen sker ved hjælp af varmelegemerne øverst og nederst i ovnen samt varmluft. | Hurtig tempera sættes ind i er |
| * | Over- og undervarme ECO Tilberedningen sker ved hjælp af varmelegemerne øverst og nederst i ovnen.uden varmluft. | Når dette indsl energi,.uden at forringes. Positi mærkning. |
| ECO | Varmluftsrill Tillagningen sker växelvis med hjælp av övre elementet och med fläkten som driver på luftcirkulationen. | Forvamnning er ik Fjerkrae og saftig |
| Undervarme med indblæst varme Tilberedningen foregår ved hjælp af det underste varmelegeme kombineret med blæseren. | Tilberedning m Sæt bageristen i | |
| Over- og undervarme Tilberedningen sker ved hjælp af varmelegemerne øverst og nederst i ovnen.uden varmluft. | Kræver forvarn | |
| Varmholdelse Opvamnning med det øverste varmelegeme kombineret med blæseren. | Holder retten v | |
| Grill Tilberedningen foregår ved hjælp af det øverste varmelegeme.uden varmluft. | Forvarm i 5 min Skub bradepan |
Ovnens tilberedningsmåder
Valg af funktion
Temperaturstigning. Visse retter kan tilberedes i kold ovn.
Anbefalede anvendelser
Anbefales til KØD, FISK og GRØNTSAGER, der lægges i et lerfad (anbefales)

Når denne stilling vælges, sparer man tid og bevarer tilberedningens kvalitet. ECO-funktionen anvendes til
NB! Al tilberedning sker uden forvarmning.
Ikke nødvendigt.
Jævnt og sprødt kød steges på alle sider.
Dejen bliver bagt på undersiden.
Anbefales til deje, der skal hæve, f.eks. sandkager, boller, kouglof osv. og til soufflé, fordi der ikke dannes skorpe på oversiden.
Opvarmning.
Anbefales til langsom tilberedning af sarte madvarer, f.eks. saftigt kød osv.
Til stegning af rødt kød. Ved tilberedning med svag varme i lukkede gryder, der først er tilberedt på kogeplade, f.eks. coq au vin, dyreragout osv.
varm.
Anbefales til grillstegning af koteletter, pølser, brød og dybhavsrejer, der lægges direkte på bageristen.
den ind på den nederste ovnrille.
Den europæiske norm EN 50304 og i henhold til EU-direktivet 2002/40/EU.
Rengøring af 0
1. Hvad er en pyrolyse?
- Det er ikke nødvendigt at udføre en pyrolyse efter hver tilberedning, men kun når ovnen trænger til det.
- Af sikkerhedsmæssige hensyn blokeres ovndøren, så snart den indvendige temperatur overstiger den almindelige tilberedningstemperatur. Det er herefter ikke muligt at åbne ovndøren, selv om funktionsvælgeren indstilles på 0.
2. Hvornår er der brug for en pyrolyse?
Der udvikles en smule røg under forvarmning af ovnen og meget røg under tilberedningen. Når ovnen er kold, lugter den af de retter, der er blevet tilberedt i ovnen, f.eks. lam, fisk, grillmad mv.
| LET TILSMUDSENDE TILBEREDNING | Småkager, grøntsager, bagværk madtærter, soufflé, mv | Tilberedningen sprøjter ikke i ønnen. Der kræves ingen pyrolyse |
| TILSMUDSENDE TILBEREDNING | Kød og fisk i fad. Farserede grøntsager | Pyrolysen kan udføres for hvr 3. tilberedning |
| STÆRKT TILSMUDSENDE TILBEREDNING | Store kødstykker, der der tilberedes med grillspid | Pyrolysen kan udføres after en stegning af/DDne type, hjvis der har været kraftigt opsprøjt. |

Vent, til ovnen er kraftigt tilsmudset med stegefedt, før den rengøres.
3. Rengøring med pyrolyse uden timerfunktion

a) Tag alt tilbehør ud af ovnen, og fjern eventuelt overløb.
b) Kontroller, at timeren er indstillet på
c) Indstil funktionsvælgeren på
PYRO eller PYRO ECO. Pyrolysen
varer 1,5 time på PYRO ECO eller 2 timer på PYRO. I disse tidsrum er ikke medregnet den tid, der kræves til afkøling af ovnen. Den svarer til ca. 1/2 time.
- Under pyrolysen tænder kontrollampen for låst ovndør for at angive, at ovndøren er låst.
- Termostatens kontrollampe tænder, når ovnen varmer.
- Pyrolysen stopper automatisk, og kontrollampen for låst ovndør slukker. Nu kan ovndøren åbnes.


d) Indstil funktionsvælgeren på 0. e) Når ovnen er kold, kan de hvide aflejringer tørres af med en klud.
Ovnen er nu ren og klar til brug.

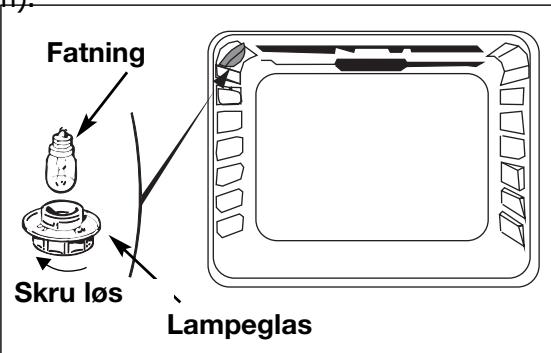

4. Udskiftning af elpæren
- Pæren sidder i ovnens loft.

Afbryd ovnens nettilslutning, før arbejdet med pæren påbegyndes, for at undgå risiko for elektrisk stød, og lad ovnen afkøle helt, hvis den er varm.
a) Skru lampeglasset af (se tegningen). b) Skru pæren i samme retning for at løsne den.
Pærens specifikationer:
- 15 W - 220-240 V - 300°C - Fatning E 14

c) Udskift pæren, sæt lampeglasset på igen, og tilslut ovnen til ledningsnettet.

Brug en gummibandske til at løsne lampeglasset og lampen med, idet det bliver lettere at afmontere delene.
Fejlfinding
Hvis De er i tvivl om, hvorvidt ovnen fungerer korrekt, betyder det ikke nødvendigvis, at der er tale om en driftsfejl. Kontroller under alle omstændigheder nedenstående punkter:

Dette sker...
Ovnen varmer ikke.
Mulige årsager
- Ovn er/DD
- Installationens sikring virker ikke. Den valgte temperatur er for lav. Føleren er i stykker.
- Ovnen er overophedet og indstilles på sikkerhedsfunktion.
Afhjælpning
- Tilslut ovnen. - Udskift installationens sikring, og kontroller dens mærkeværdi (16 A). - Skru op for den valgte temperatur. - Tilkald serviceafdelingen. - Tilkald serviceafdelingen. - Tilkald serviceafdelingen.
Kontrollampen for temperatur blinker.
- Døren er ikke rigtigt lukket.
- Temperaturføleren er defekt.
- Tilkald serviceafdelingen.
- Tilkald serviceafdelingen.
Ovnlyset virker ikke.
- Lampen virker ikke.
- Ovnen er/DDt, ell sikringen virker icke.
- Udskift pæren.
- Tilslut ovnen, eller udskift sikringen.
- Blæseren tænder i højst 1 time efter tilberedningen, eller når ovnens temperatur er højere end 125°C
- Hvis den ikke slukker efter 1 time.
- Åbn ovndøren, så ovnen hurtigere bliver afkølet.
- Tilkald serviceafdelingen.
Rengøring med pyrolyse udføres ikke.
- Ovndøren er ikke korrekt lukket.
- Låsesystemet er defekt.
- Temperaturføleren er defekt.
- Kontakten for lukket ovndør er defekt.
- Kontroller, at ovndøren er rigtigt lukket.
- Tilkald serviceafdelingen.
- Tilkald serviceafdelingen.
- Tilkald serviceafdelingen.
Kontaktoplysninger
Skriv oplysningerne fra ovnens typeskilt herunder:
Brandt
MADE IN FRANCE
220 - 240 V ~ 50 Hz
I denne veiledningen viser,

Bruk av denne pannen når du skal steke småkaker eller terter. Kjøtt bør ikke legges direkte på pannen da dette vil forårsake store mengder sprut i ovnen.

Sikkerhetsforskrifter
③ Du velger selv om du vil bruke barnesikringen: Åpne døren og løft stoppekragen samtidig.
Dersom du ikke bruker barnesikringen: Åpne døren normalt.
47
Installasjon
Elektrisk tilkopling

Før du kopler til skal du forsikre deg om at ledningene på ditt system har et stort nok tverrsnitt (minst like stort som på tilførselsskabelen). Sikringen skal være på 16 A.
av stekeovnen
Stekeovnen kan innfelles under en arbeidsbenk eller i et åpent eller lukket møbel hvis målene tilsvarer målene som vises på skjemaet.
1) Fjern gummibeskytterne slik at du får tilgang til skruehullene. 2) Lag et hull på 3 mm i diameter i møbelet slik at treverket ikke sprekker. 3) Fest stekeovnen med de 2 skruene. 4) Sett gummibeskytterne på plass (de brukes også til å dempe dørens kraft når den lukkes).
For å optimere ECO-stekingen må du ikke foreta forvarming eller åpne døren.
ifølge normen EN 50304 og EU-direktivet 2002/40/EF.
Rengøre steger
1. Hvad er pyrolyse?
Stegeovnen varmes ikke op.
- Stegeovnen er/afbrudt fra nettet.
- Sikringen i din installation er gået. Den valgte temperatur er for lav.
- Føleren er defekt.
- Ovnen er overophedet og er gået i sikringsmodus.
- Tilslut stegeovnen.
- Skift sikringen i din installation, og kontroller spændingen (16A).
- Øg den valgte temperatur.
- Kontakt service-tjenesten.
- Kontakt service-tjenesten.
- Kontakt service-tjenesten.
Toc-indikatoren blinker.
- Fejl med dørlåsning.
- Defekt temperaturføler.
- Kontakt service-tjenesten.
- Kontakt service-tjenesten.
Stegeovnens lampe virker ikke længere.
- Lampen virker ikke.
- Stegeovnen er ikke koblet til nettet, eller sikringen er gået.
- Skift lampen.
- Kobl stegeovnen til nettet eller skift sikring.
Pyrolyserengjøring utføres ikke.
- Døren er ikke riktig lukket.
- Låsesystemet er defekt.
- Temperaturføleren er defekt.
- Kontakten for detektering av "åpen dør" er defekt.
- Kontroller at døren er lukket.
- Kontakt ettersalgsservice.
- Kontakt serviceavdelingen.
- Kontakt serviceavdelingen.
